Заземление в розетке – это система безопасности, которая предотвращает поражение током пользователя. Наверняка, все слышали о том, что заземление должно быть обязательно. Но также многие понимают, что у них дома его нет. Можно ли решить эту проблему, если купить розетку с заземлением, или нужно прибегнуть к более серьезным действиям? Рассмотрим в этой статье как заземлить розетку в доме или квартире, как узнать, что это нужно делать, в каких случаях необходимо и какие угрозы может нести отсутствие такой защиты.
Что такое заземление розеток и как оно работает
Заземление необходимо для того, чтобы проводить опасное электричество от прибора в землю, минуя человека. Чтобы понять, как работает заземление розеток, следует обратиться к физике. Электричество возникает в тех случаях, когда есть разность потенциалов – низкий и высокий. Ток протекает от высокого к низкому потенциалу. В случае с розеткой – от фазы к нулю.
Если по каким-то причинам (например, из-за неисправности) металлический корпус бытового прибора получает высокий электрический потенциал, то есть соприкасаться с фазовым контактом, то человек, имеющий низкий электрический потенциал, может принять весь этот заряд на себя. Электричество, которое пройдет через тело пользователя, нанесет вред его здоровью.
Чтобы этого не произошло, используется заземляющий провод и розетки с заземлением. Этот третий провод отводит ток в землю, которая тоже имеет низкий нулевой потенциал. Так как электричество всегда протекает по меньшему сопротивлению (сопротивление человека около 1000 Ом, а контур заземления имеет не более 10 Ом), человека оно не касается и проходит по проводу в землю.

Как узнать, имеет ли заземление розетка

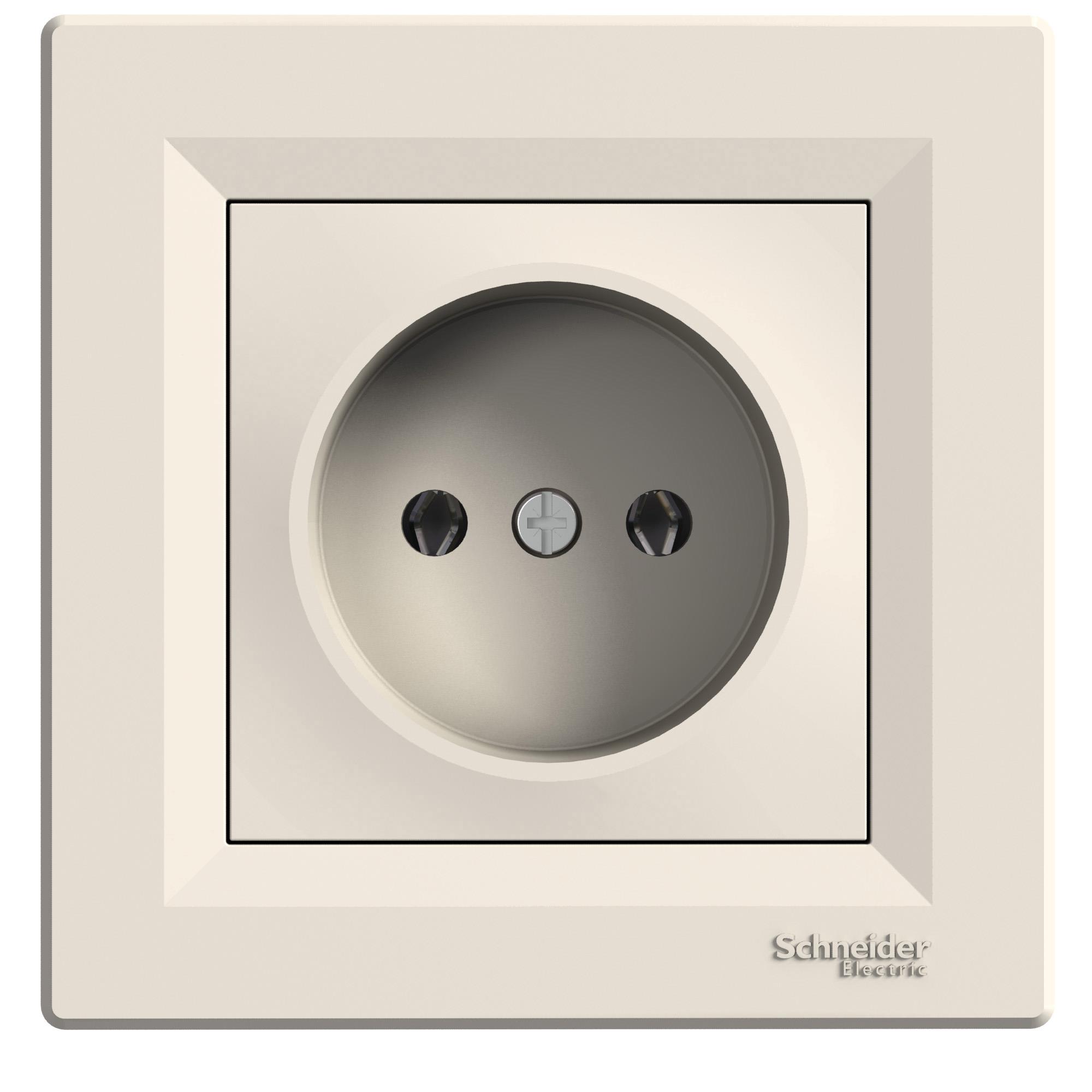

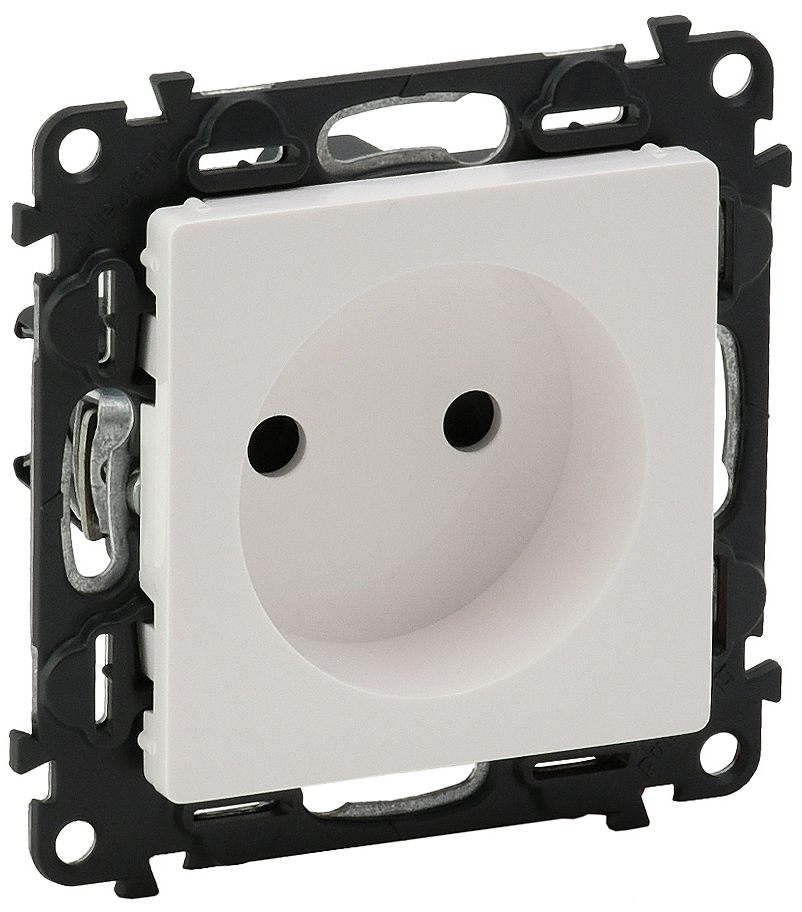

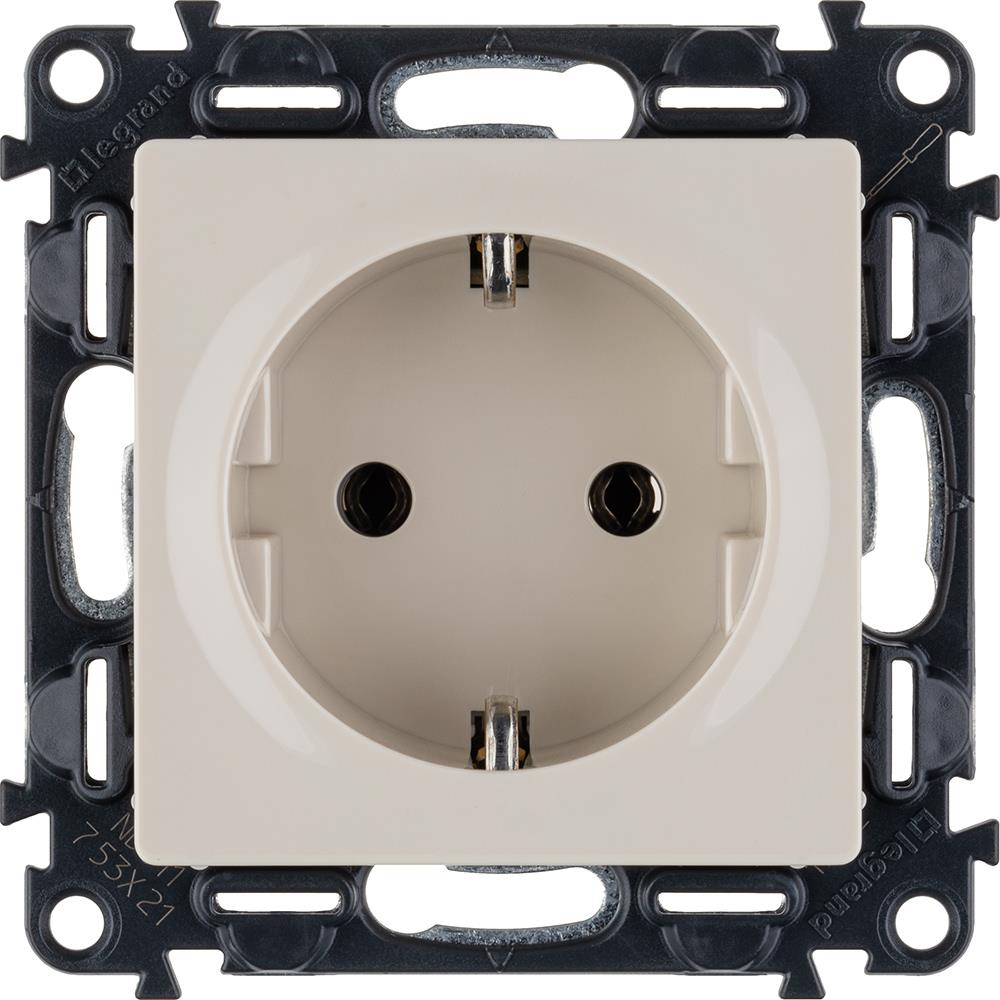

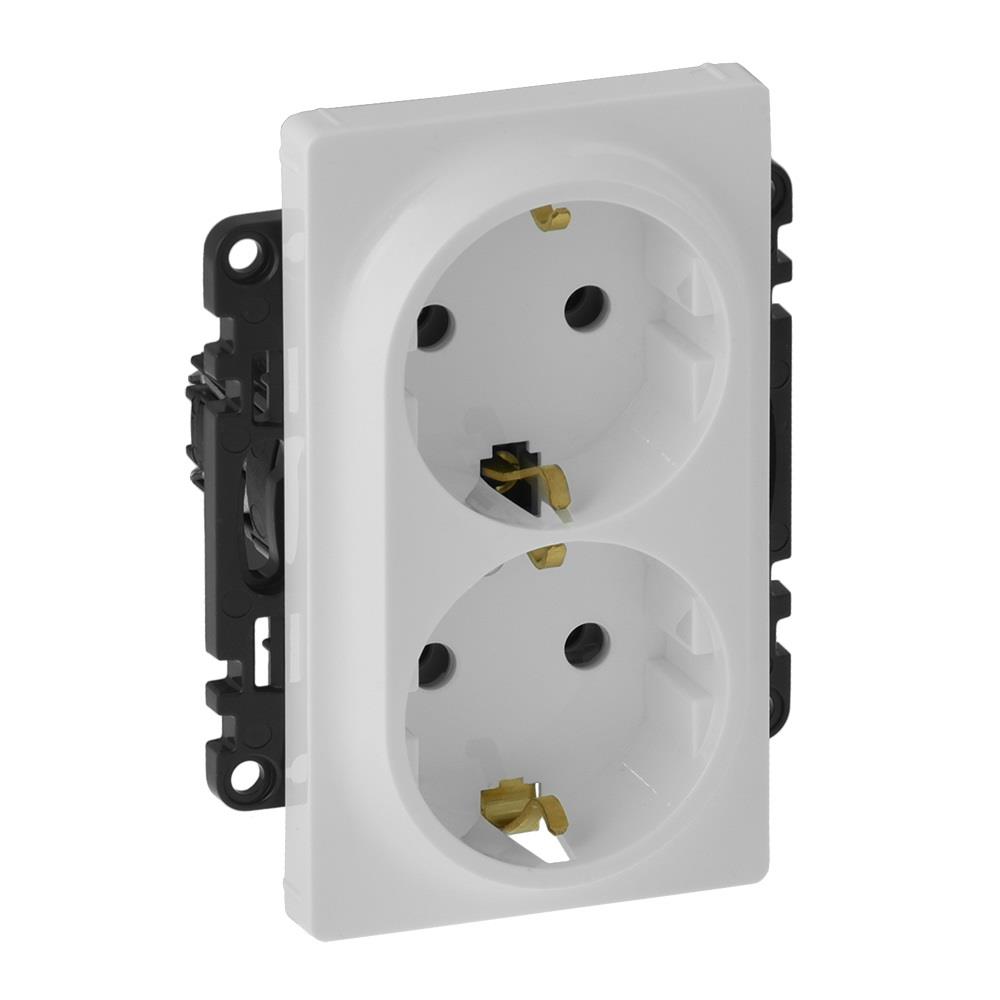

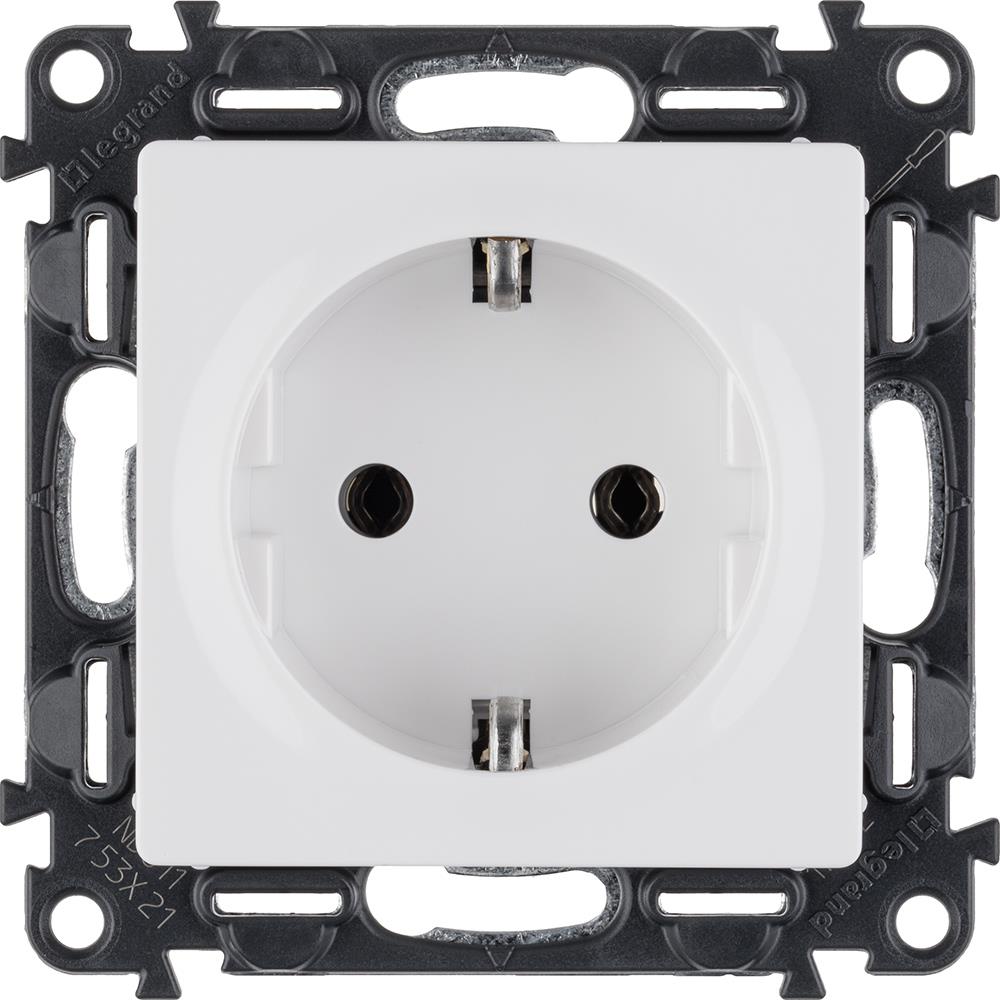

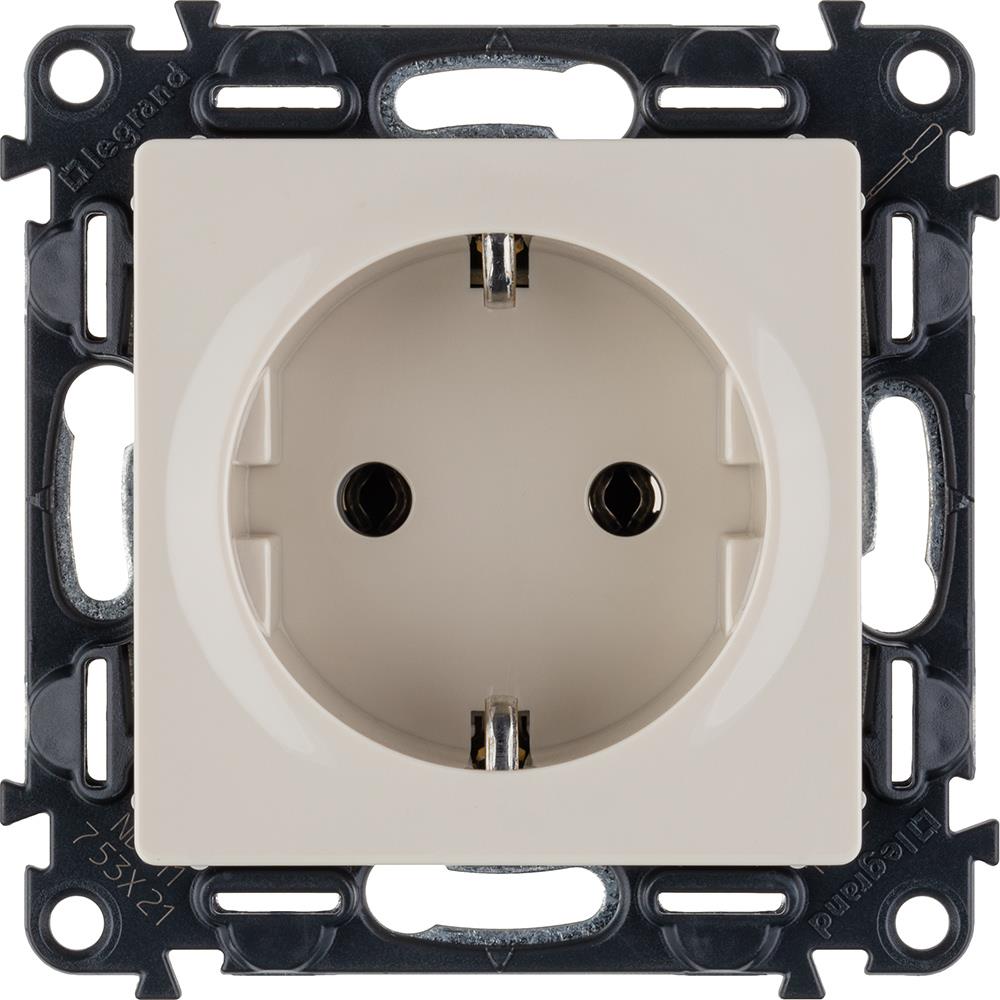

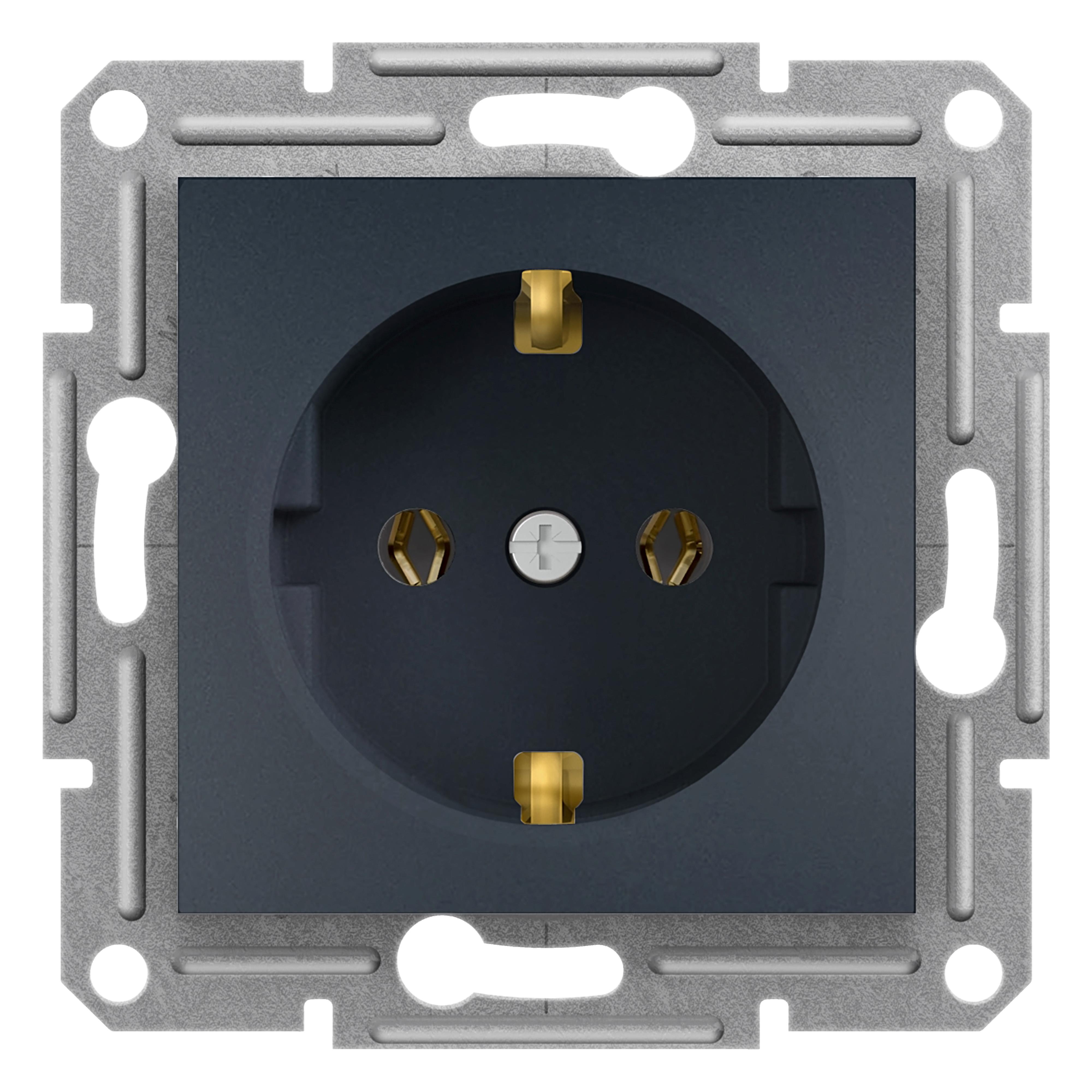

Есть два способа узнать, есть в розетках заземление или нет. Первый – визуальный. Для этого нужно просто взглянуть на разъем электросети – розетки без заземления имеют только два контакта, к которым подсоединяется вилка электроприбора. Если используются розетки с заземлением, то в них будет три контакта (а вернее четыре, но два других объединены между собой, поэтому можно считать, что три). Помимо двух, к которым подсоединяется вилка, есть еще два объединенных контакта, размещенных перпендикулярно первым. Они являются открытыми, не в углублении. Это и есть заземление.
Провод заземления, как было сказано выше – нулевой, то есть не имеет никакого потенциала и заряда. Поэтому его контакты и провод не изолируются. Даже в розетках со шторками, где фаза и ноль имеют дополнительную изоляцию, заземление остается открытым.
Однако, наличие такой розетки не дает стопроцентной гарантии. Ведь ничего не мешало электрику установить в этом месте розетку с заземлением и просто не подключать заземляющий провод. Поэтому, чтобы более точно определить наличие заземления розетки, нужно разобрать ее и посмотреть, сколько проводов к ней подключено.

Перед разбором розетки нужно обязательно ее обесточить с помощью щитка. И если в этом нет опыта, то пригласить для данной задачи специалиста. После отключения питания необходимо снять лицевую крышку розетки, открутив один-два винта отверткой. Затем нужно ослабить винты, которые держат розетку в своей нише, и вынуть ее. Если розетка накладная, то достаточно будет просто снять верхнюю крышку, так как она устанавливается на поверхность стены. Так вы сможете оценить, сколько проводов к ней подключено. Если два – заземления нет, если три – есть. Третий провод скорее всего будет без изоляции и это нормально.
Но и наличие этого провода стопроцентной гарантии не дает. Ведь заземление по пути к земле может быть где-то оборвано и тогда контакт будет нарушен, работать защита не будет. Чтобы гарантированно определить, работает защитное заземление или нет, понадобится приобрести специальный прибор – тестер заземления (или позвать мастера с таким тестером). Он подключается прямо в розетку с помощью обычной бытовой вилки или щупов. Свечение индикатора говорит о том, что заземление имеется. Если у вас четверная, тройная, двойная розетка, то проверить нужно каждое гнездо подключения. Перед эксплуатацией этого прибора нужно изучить его инструкцию, чтобы правильно трактовать индикацию. Преимущество этого способа в том, что не нужно будет разбирать розетку, отключать электричество и результат будет гарантированный.

Как сделать заземление дома или квартиры
Заземление необходимо в каждом доме и квартире, ведь везде имеется бытовая техника, которая потенциально может выйти из строя и поразить пользователя током через металлический корпус. Рассмотрим, как можно организовать заземление розеток в своем жилище, если, протестировав ее, вы поняли, что защиты нет.
Как сделать заземление для дома
В доме сделать заземление проще всего, потому он находится в непосредственной близости к земле, в отличие от квартиры во многоэтажном доме. Проектировать заземляющий контур лучше всего на этапе планирования проводки, перед ее прокладкой.
Чтобы сделать заземление в доме, нужно во дворе погрузить в землю три стержня из металла длинной 2 м. Они должны быть на расстоянии 1-3 м друг от друга. Каждый из стрежней должен быть соединен между собой для хорошего электрического контакта. Для этого можно воспользоваться электросваркой или болтами. Затем от этой конструкции отводится к дому провод заземления, который далее проходит в штробах по всем комнатам и соединяется к соответствующему контакту розетки.
Если в доме уже произведена установка электрооборудования, то, чтобы сделать заземление, нужно будет вскрыть проводку и добавить третий провод, а затем снова закрыть. Именно из-за сложности этого способа рекомендуется организовывать эту защиту до прокладки проводки.
Если заземления в доме нет, вскрывать проводку не представляется возможным, то можно подвести третий провод отдельно только к тем розеткам, которые питают потенциально опасные устройства. Со встраиваемыми розетками это сделать будет невозможно – к ним нельзя подвести провод снаружи, а можно только из ниши стены. Поэтому перед тем, как сделать заземление одной розетки понадобится встраиваемые заменить на накладные.
И также придется позаботиться о маскировке заземляющего провода в комнате, например, в кабельном канале, чтобы он не портил интерьер. Но в любом случае это будет легче, чем менять проводку, особенно, если ремонт уже сделан.
Как сделать заземление в многоквартирном доме
Если вы обнаружили, что в проводке квартиры есть третий заземляющий провод, то розетки, которые без заземления, можно просто демонтировать. Они могут использоваться, но функцию защиты выполнять не будут. В этом случае правильный выбор розетки подразумевает применение модели с заземлением, с ее штатным подключением – тогда третий провод соединяется к соответствующему контакту. Если третьего провода нет, то все немного сложнее. Можно пойти двумя способами:
- Можно организовать заземление как в доме (три штыря воткнуть в землю и соединить по проводку с розеткой). Но сложность в том, что если этаж высокий, то понадобится длинный провод, который также нужно придумать, как провести. Провод заземления в многоквартирном доме может быть проложен по кабельному каналу в подъезде (может делать исключительно электрик-специалист). Можно установить розетки на DIN рейку в щитке квартиры, если этот вариант подходит по способу эксплуатации. Если этаж 1-3, то можно провести провод со стороны уличной стены наружу и так соединить с землей. Перед тем, как сделать заземление в розетке квартиры, может понадобиться согласование с органом, контролирующим жилищное хозяйство. И опять же – проводка в квартире уже обычно проложена, поэтому можно будет третий провод вести только к некоторым розеткам прямо по поверхности стены либо переделывать проводку.
- Второй способ в квартирах применим чаще – это УЗО (устройство защитного отключения). Это коммутационное устройство, которое отключит электропитание нагрузки, если возникнет утечка тока через корпус и предотвратит поражение пользователя током. В этом случае будет проводиться только два провода, поэтому подойдет розетка без заземления. Можно также использовать двойные, тройные розетки. УЗО никак с землей не соединяется и альтернативой заземлению не является. Это только другой способ защиты.

Типы систем заземлений
Существует три типа систем заземления, применяемые в частных домах и квартирах. И при проектировании заземления в них также стоит разобраться. Типы маркируются двумя буквами: первая – тип заземления электростанции, вторая – потребителя. Могут быть использованы такие буквы: T – земля (terre), N – ноль (neuter), I – изолированный (isole), C – комбинированный (combined) и S – раздельный (separated).
Первая система TN – все потребители подключаются к общему нулю на электростанции. Защита и ноль подключается через глухозаземленную нейтраль станции. У этой системы есть три вида:
- TN-C – электричество передается по трем фазам и одному нулю, который также выполняет роль защиты, в случае его сгорания есть риск появления блуждающих токов на корпусах устройств;
- TN-S – ноль и защита отделены, поэтому проводов становится пять, что исключает поражение током через корпус устройства, но из-за использования еще одного провода, система становится дороже;
- TN-C-S – три фазы и один провод (PEN), являющийся нулем и защитой. Он при входе в дом разделяется на отдельные провода нуля (N) и защиты (PE) – безопасная и недорогая система.
Вторая система TT требует двойного заземления. Одно производится на электростанции, второе – у потребителя. Чаще применяется в частных домах. И третья система IT – на электростанции заземление отсутствует и обязательно должно быть у потребителя.

При использовании любой из этих систем заземления могут применяться любые розетки – обычные, со шторками, влагозащищенные розетки и прочие.
Какие приборы нужно подключать через розетки с заземлением
Заземлению подлежит все электрооборудование, которое питается постоянным напряжением от 40 В или переменным от 110 В. Однако в условиях, когда в проводке жилища заземляющего провода нет и к земле подключаются только некоторые розетки, приходится выбирать приоритеты.
В первую очередь в розетки с заземлением должны подключаться устройства с металлическим корпусом, такие как стиральные машинки, холодильники, водонагреватели, электрические котлы. Особое внимание надо уделять отопительному и водоподготовительному оборудованию (бойлерам и котлам). Неполадки, возникающие в них, приводящие к появлению электрических потенциалов на корпусе, могут приводить к поражению не только тех пользователей, которые коснутся самого устройства, но и всех остальных, кто пользуется водопроводом и отоплением по всему дому. В многоквартирном доме это касается даже соседей по стояку. Это происходит из-за того, что блуждающие токи распространяются по металлическим трубам и воде.

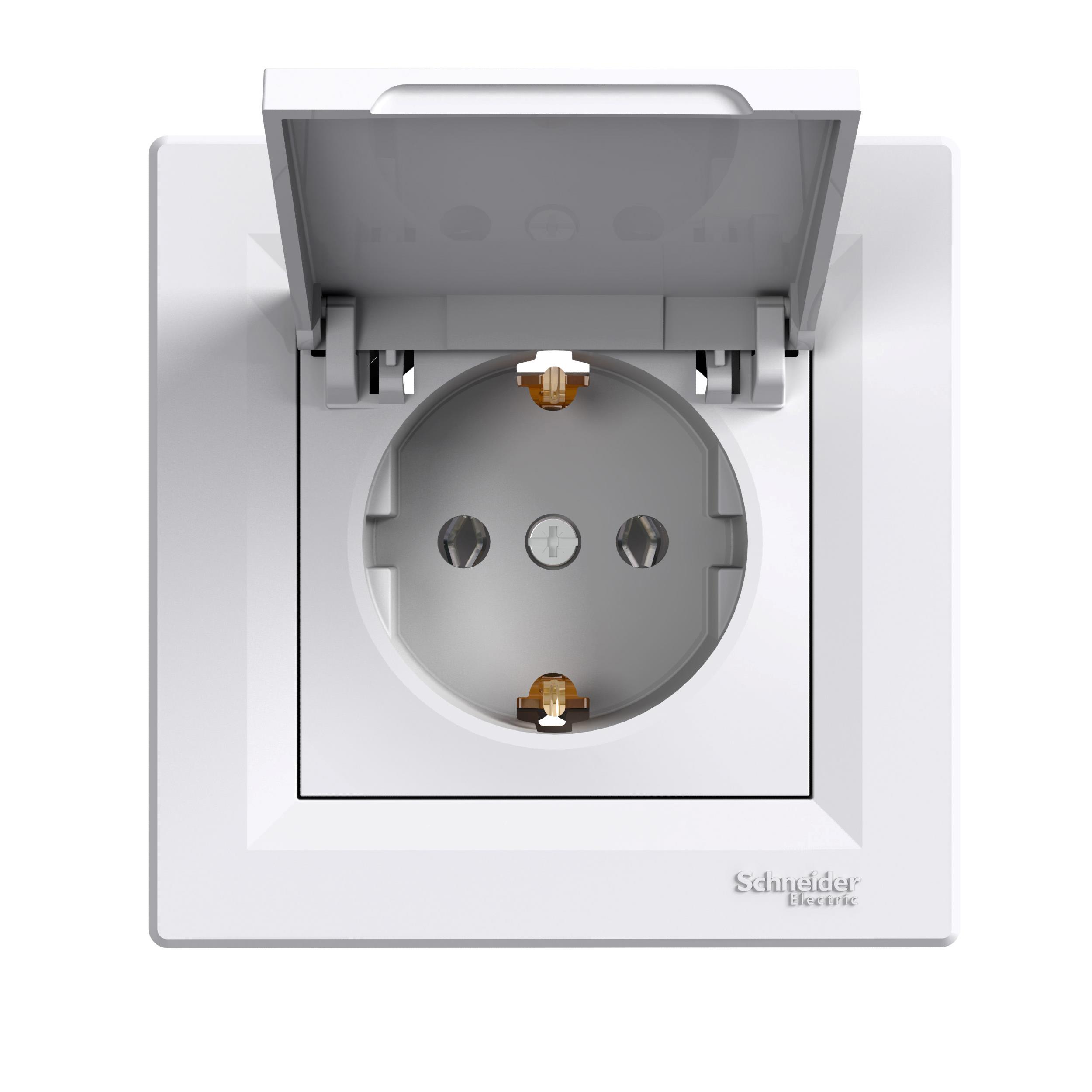

При использовании розетки для ванной ее также следует заземлить независимо от того, какое оборудование будет в нее подключаться. Влажная среда способствует распространению электричества даже без металлических частей и повышает вероятность неполадок. Для защиты в ванной также применяются розетки с крышкой, которые предотвращают попадание брызг.
Шина заземления для описанного оборудования обязательна. Однако, следует стремиться к тому, чтобы все розетки в доме были заземлены.

Заземление в розетках – советы
Наш опыт позволил нам разработать несколько советов, которым необходимо следовать при организации защитного заземляющего контура в доме:
- Проверить заземление розеток лучше всего тестером, ведь наличие третьего провода не гарантирует его надежный контакт с землей.
- Нельзя использовать ноль как землю, несмотря на то, что они имеют одинаковый потенциал, это может привести к удару током.
- Заземление через трубы – используемый, но не приветствуемый специалистами способ. Во-первых, нет гарантий, что они действительно уходят в землю или на их пути нет (или не будет в будущем) замены металлических труб на пластиковые. Во-вторых, при неправильном подключении может появиться риск удара током всех в пределах данного трубопровода.
- В системах IT нельзя подключать к PE больше одного провода, так как при неполадке, электричество может пойти не в землю, а в другое устройство;
- Если вы выбираете умные розетки, то их тоже нужно заземлять.

Теперь вы знаете все о заземлении розеток и понимаете важность его правильной организации. При отсутствии этой защитной системы в вашем доме или квартире обратитесь за помощью к специалисту.
