Заземлення в розетці – це система безпеки, яка запобігає ураженню струмом користувача. Напевно, всі чули про те, що заземлення має бути обов'язковим. Але також багато хто розуміє, що у них вдома його немає. Чи можна розв'язати цю проблему, якщо купити розетку із заземленням, чи потрібно вдатися до більш серйозних дій? Розглянемо в цій статті, як заземлити розетку в будинку або квартирі, як дізнатися, що це потрібно робити, в яких випадках необхідно та які загрози може нести відсутність такого захисту.
Що таке заземлення розеток і як воно працює
Заземлення необхідне для того, щоб проводити небезпечну електрику від приладу в землю, минаючи людину. Щоб зрозуміти, як працює заземлення розеток, слід звернутися до фізики. Електрика виникає в тих випадках, коли є різниця потенціалів – низький і високий. Струм протікає від високого до низького потенціалу. У випадку з розеткою – від фази до нуля.
Якщо з якихось причин (наприклад, через несправність) металевий корпус побутового приладу отримує високий електричний потенціал, тобто стикатиметься з фазовим контактом, то людина, яка має низький електричний потенціал, може прийняти весь цей заряд на себе. Електрика, яка пройде через тіло користувача, завдасть шкоди його здоров'ю.
Щоб цього не сталося, використовується заземлювальний дріт і розетки із заземленням. Цей третій провід відводить струм у землю, яка теж має низький нульовий потенціал. Оскільки електрика завжди протікає по меншому опору (опір людини близько 1000 Ом, а контур заземлення має не більш як 10 Ом), людини вона не торкається і проходить по проводу в землю.
Як дізнатися, чи має заземлення розетка

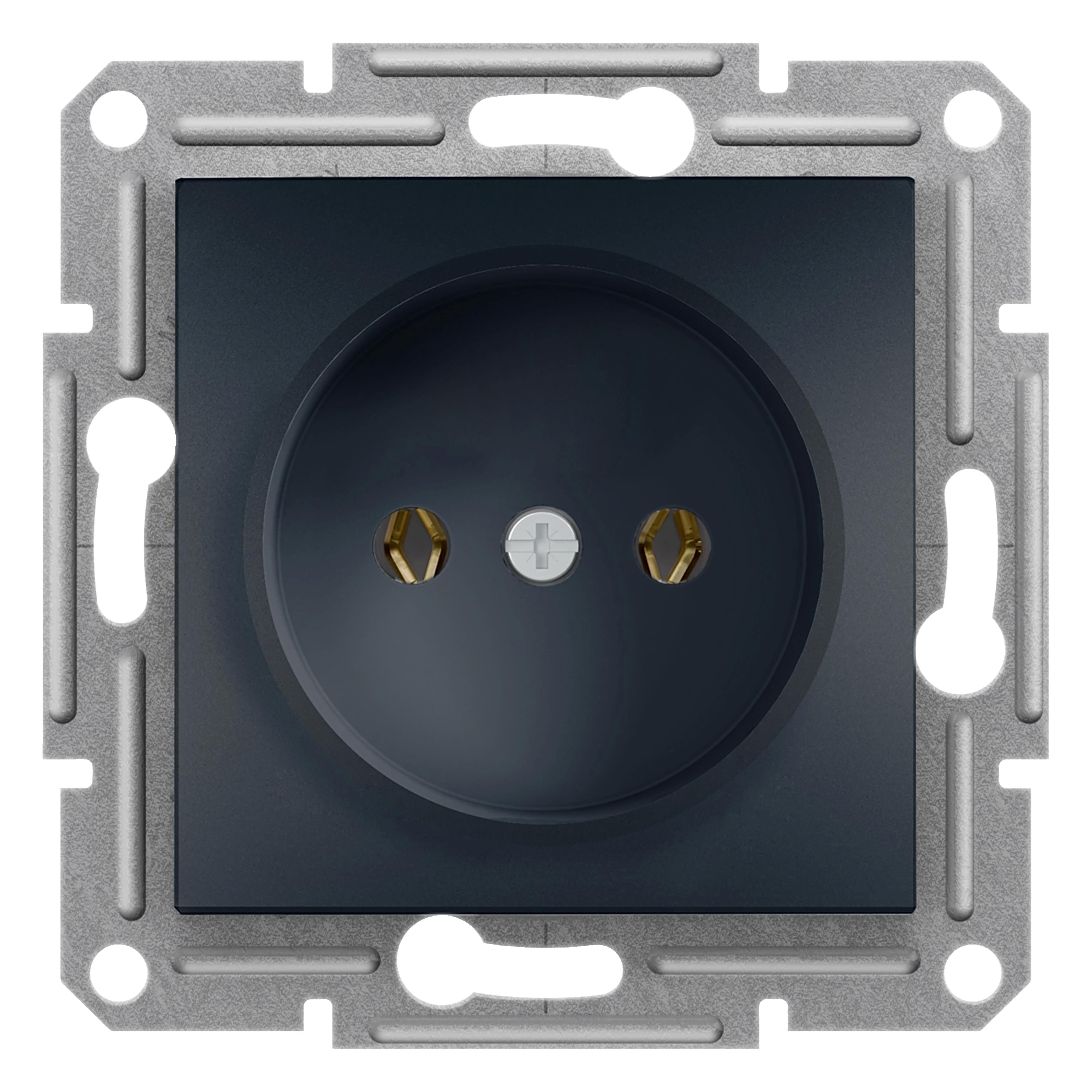

Є два способи дізнатися, є в розетках заземлення чи ні. Перший – візуальний. Для цього потрібно просто поглянути на роз'єм електромережі – розетки без заземлення мають тільки два контакти, до яких приєднується вилка електроприладу. Якщо використовуються розетки із заземленням, то в них буде три контакти (а точніше чотири, але два інших об'єднані між собою, тому можна вважати, що три). Крім двох, до яких приєднується вилка, є ще два об'єднані контакти, розміщені перпендикулярно до перших. Вони є відкритими, не в поглибленні. Це і є заземлення.
Дріт заземлення, як було сказано вище – нульовий, тобто не має жодного потенціалу та заряду. Тому його контакти й провід не ізолюються. Навіть у розетках зі шторками, де фаза та нуль мають додаткову ізоляцію, заземлення залишається відкритим.
Однак, наявність такої розетки не дає стовідсоткової гарантії. Адже нічого не заважало електрику встановити в цьому місці розетку із заземленням і просто не під'єднувати заземлювальний дріт. Тому, щоб точніше визначити наявність заземлення розетки, потрібно розібрати її та подивитися, скільки проводів до неї під'єднано.
Перед розбором розетки потрібно обов'язково її знеструмити за допомогою щитка. І якщо в цьому немає досвіду, то запросити для цього завдання фахівця. Після вимкнення живлення необхідно зняти лицьову кришку розетки, відкрутивши один-два гвинти викруткою. Потім потрібно послабити гвинти, які тримають розетку у своїй ніші, та вийняти її. Якщо розетка накладна, то достатньо буде просто зняти верхню кришку, оскільки вона встановлюється на поверхню стіни. Так ви зможете оцінити, скільки проводів до неї під'єднано. Якщо два – заземлення немає, якщо три – є. Третій дріт найімовірніше буде без ізоляції й це нормально.
Але й наявність цього дроту стовідсоткової гарантії не дає. Адже заземлення на шляху до землі може бути десь обірване і тоді контакт буде порушено, працювати захист не буде. Щоб гарантовано визначити, працює захисне заземлення чи ні, знадобиться придбати спеціальний прилад – тестер заземлення (або покликати майстра з таким тестером). Він під'єднується прямо в розетку за допомогою звичайної побутової вилки або щупів. Світіння індикатора свідчить про те, що заземлення є. Якщо у вас четверна, потрійна, подвійна розетка, то перевірити потрібно кожне гніздо під’єднання. Перед експлуатацією цього приладу потрібно вивчити його інструкцію, щоб правильно трактувати індикацію. Перевага цього способу в тому, що не потрібно буде розбирати розетку, відключати електрику, і результат буде гарантований.
Як зробити заземлення будинку або квартири
Заземлення необхідне в кожному будинку та квартирі, адже скрізь є побутова техніка, яка потенційно може вийти з ладу і вразити користувача струмом через металевий корпус. Розглянемо, як можна організувати заземлення розеток у своїй оселі, якщо, протестувавши її, ви зрозуміли, що захисту немає.
Як зробити заземлення для будинку
У будинку зробити заземлення найпростіше, тому що він розташований у безпосередній близькості до землі, на відміну від квартири в багатоповерховому будинку. Проєктувати заземлювальний контур найкраще на етапі планування проводки, перед її прокладанням.
Щоб зробити заземлення в будинку, потрібно на подвір'ї занурити в землю три стрижні з металу довжиною 2 м. Вони мають бути на відстані 1-3 м один від одного. Кожен зі стрижнів має бути з'єднаний між собою для хорошого електричного контакту. Для цього можна скористатися електрозварюванням або болтами. Потім від цієї конструкції відводиться до будинку дріт заземлення, який далі проходить у штробах усіма кімнатами та з'єднується до відповідного контакту розетки.
Якщо в будинку вже встановлено електрообладнання, то щоб зробити заземлення, потрібно буде розкрити проводку й додати третій дріт, а потім знову закрити. Саме через складність цього способу рекомендується організовувати цей захист до прокладання проводки.
Якщо заземлення в будинку немає, розкривати проводку неможливо, то можна підвести третій дріт окремо тільки до тих розеток, які живлять потенційно небезпечні пристрої. З вбудовуваними розетками це зробити буде неможливо – до них не можна підвести дріт зовні, а можна тільки з ніші стіни. Тому перед тим, як зробити заземлення однієї розетки, знадобиться замінити вбудовувані на накладні.
І також доведеться подбати про маскування заземлювального дроту в кімнаті, наприклад, у кабельному каналі, щоб він не псував інтер'єр. Але в будь-якому разі це буде легше, ніж міняти проводку, особливо, якщо ремонт уже зроблено.
Як зробити заземлення в багатоквартирному будинку
Якщо ви виявили, що у проводці квартири є третій заземлювальний дріт, то розетки, які без заземлення можна просто демонтувати. Вони можуть використовуватися, але функцію захисту виконувати не будуть. У цьому разі правильний вибір розетки має на увазі застосування моделі із заземленням, з її штатним під’єднанням – тоді третій дріт під'єднується до відповідного контакту. Якщо третього дроту немає, то все трохи складніше. Можна піти двома способами:
- Можна організувати заземлення як у будинку (три штирі застромити в землю і з'єднати по проводці з розеткою). Але складність у тому, що якщо поверх високий, то знадобиться довгий дріт, який також потрібно придумати, як провести. Провід заземлення в багатоквартирному будинку може бути прокладений кабельним каналом у під'їзді (може робити винятково електрик-спеціаліст). Можна встановити розетки на DIN рейку в щитку квартири, якщо цей варіант підходить за способом експлуатації. Якщо поверх 1-3, то можна провести дріт з боку вуличної стіни назовні та так з'єднати із землею. Перед тим, як зробити заземлення в розетці квартири, може знадобитися узгодження з органом, що контролює житлове господарство. І знову ж таки – проводку у квартирі вже зазвичай прокладено, тому можна буде третій дріт вести тільки до деяких розеток прямо по поверхні стіни або переробляти проводку.

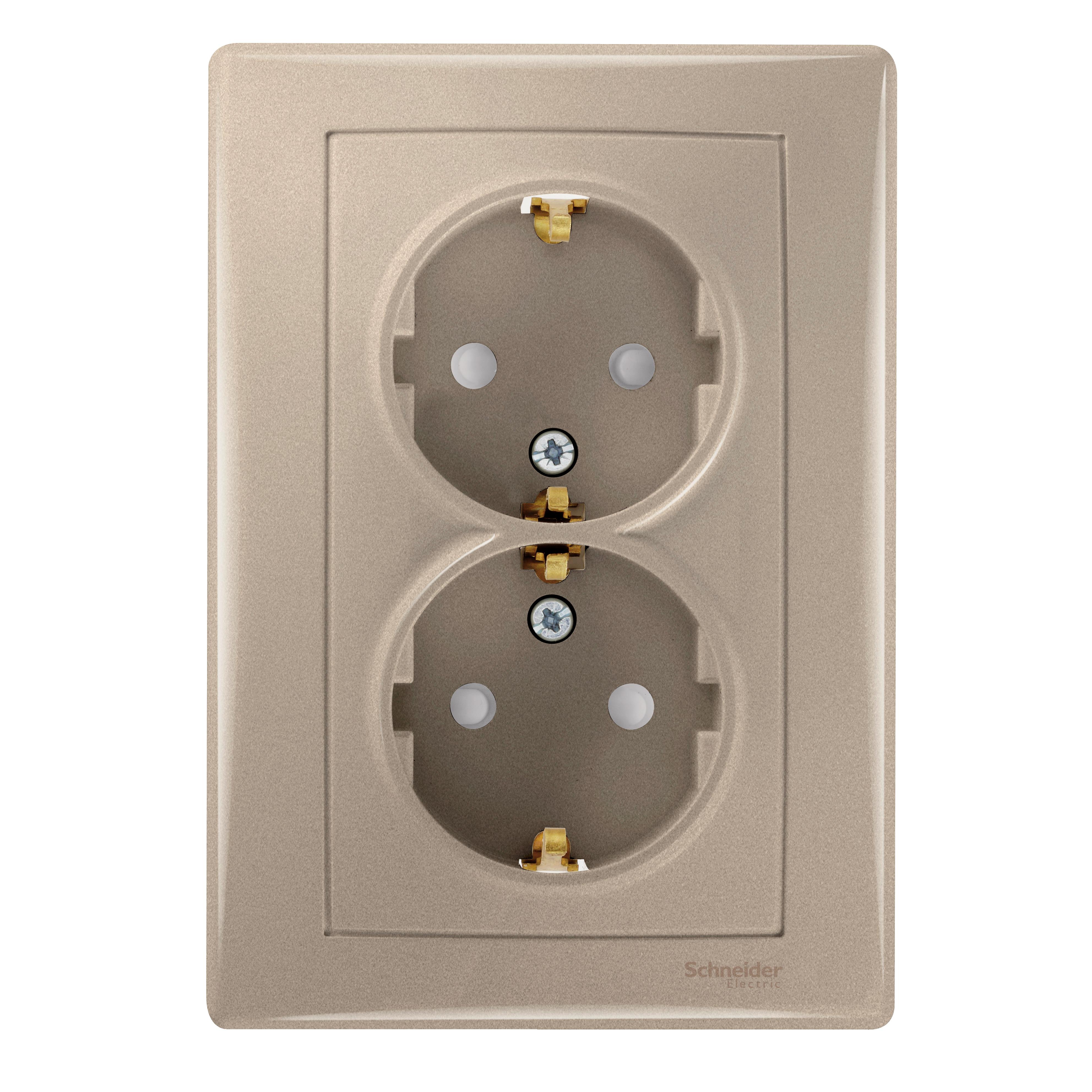

- Другий спосіб у квартирах застосуємо частіше – це ПЗВ (пристрій захисного відключення). Це комутаційний пристрій, який відключить електроживлення навантаження, якщо виникне витік струму через корпус, і запобіжить ураженню користувача струмом. У цьому випадку буде поводитися тільки два дроти, тому підійде розетка без заземлення. Можна також використовувати подвійні, потрійні розетки. ПЗВ ніяк із землею не з'єднується та альтернативою заземленню не є. Це тільки інший спосіб захисту.
Типи систем заземлень
Існує три типи систем заземлення, що застосовуються у приватних будинках і квартирах. І під час проєктування заземлення в них також варто розібратися. Типи маркуються двома літерами: перша – тип заземлення електростанції, друга – споживача. Можуть бути використані такі літери: T – земля (terre), N – нуль (neuter), I – ізольований (isole), C – комбінований (combined) і S – роздільний (separated).
Перша система TN – усі споживачі під’єднуються до загального нуля на електростанції. Захист і нуль під'єднатися через глухозаземлену нейтраль станції. У цієї системи є три види:
- TN-C – електрику передають трьома фазами й одним нулем, який також виконує роль захисту, у разі його згоряння є ризик появи блудних струмів на корпусах пристроїв;
- TN-S – нуль і захист відокремлено, тому дротів стає п'ять, що унеможливлює ураження струмом через корпус пристрою, але через використання ще одного дроту, система стає дорожчою;
- TN-C-S – три фази та один дріт (PEN), який є нулем і захистом. Він під час входу в будинок розділяється на окремі дроти нуля (N) і захисту (PE) – безпечна та недорога система.
Друга система TT вимагає подвійного заземлення. Одне проводиться на електростанції, друге – у споживача. Найчастіше застосовується в приватних будинках. І третя система IT – на електростанції заземлення відсутнє та обов'язково має бути у споживача.

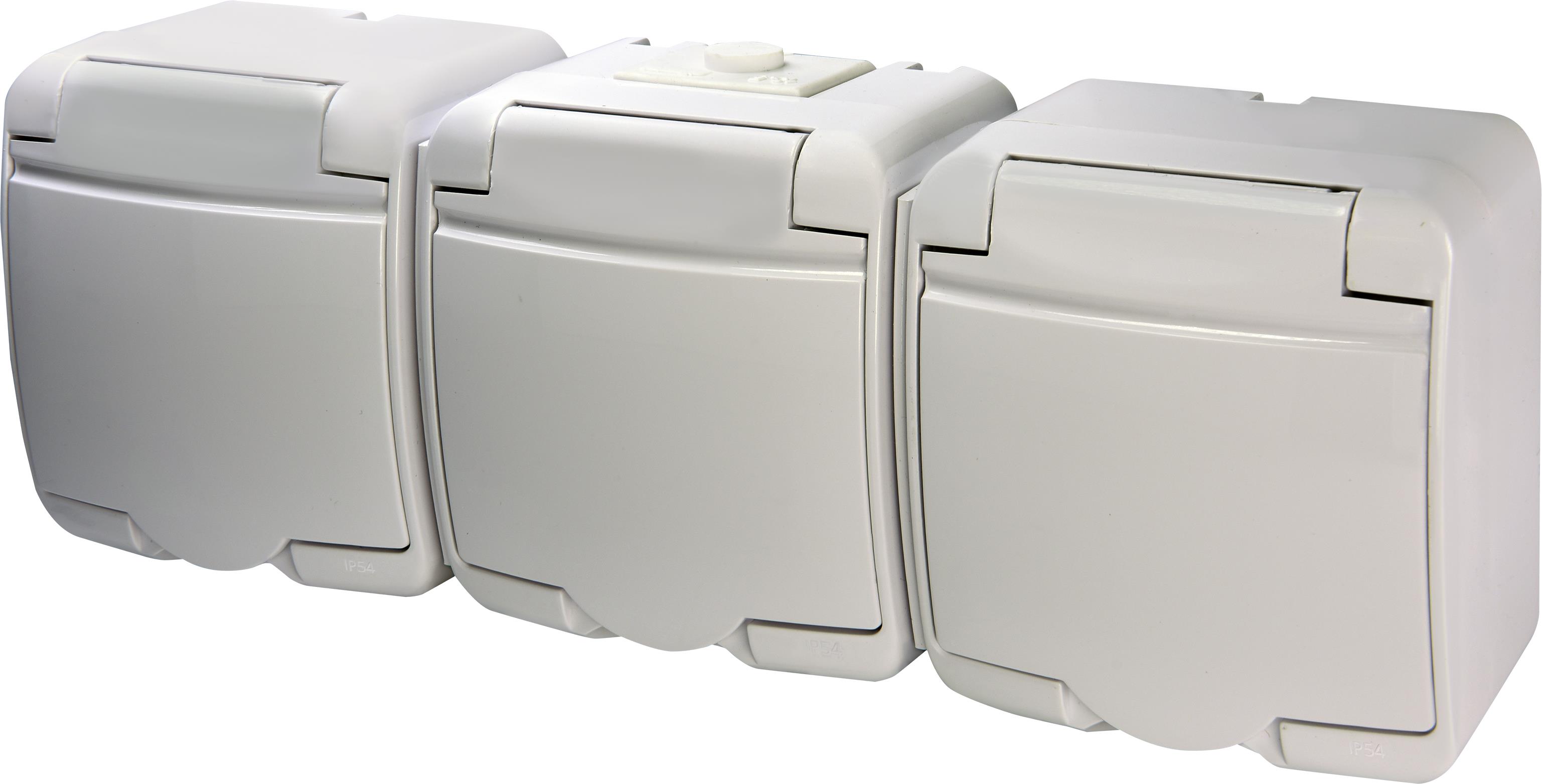

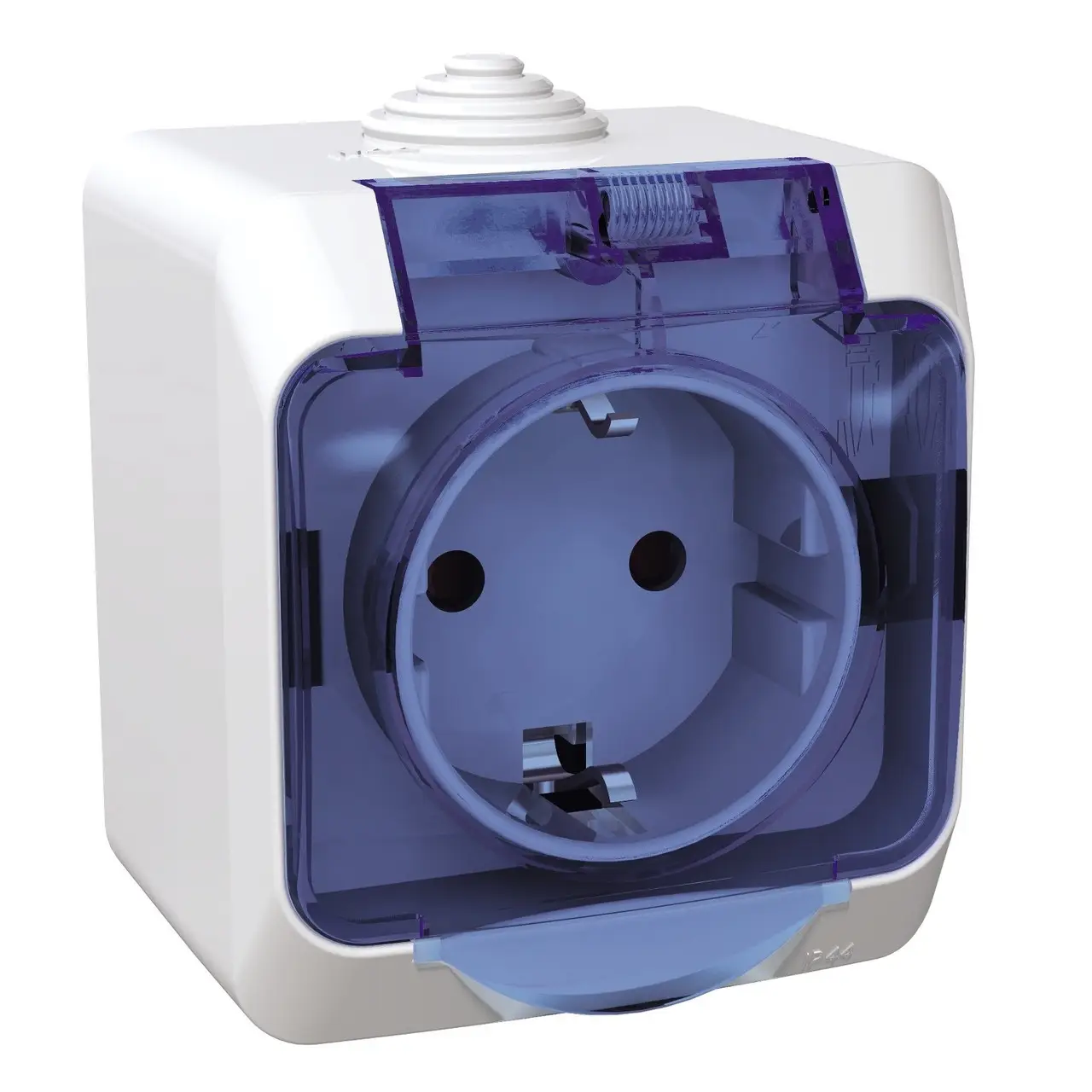

При використанні будь-якої з цих систем заземлення можуть застосовуватися будь-які розетки – звичайні, зі шторками, вологозахищені розетки та інші.
Які прилади потрібно під’єднувати через розетки із заземленням
Заземленню підлягає все електрообладнання, яке живиться постійною напругою від 40 В або змінною від 110 В. Однак в умовах, коли в проводці житла заземлювального дроту немає і до землі під’єднуються тільки деякі розетки, доводиться вибирати пріоритети.
Насамперед у розетки із заземленням мають під’єднуватися пристрої з металевим корпусом, такі як пральні машинки, холодильники, водонагрівачі, електричні котли. Особливу увагу треба приділяти опалювальному та водопідготовчому обладнанню (бойлерам і котлам). Неполадки, що виникають у них, призводять до появи електричних потенціалів на корпусі й можуть призводити до ураження не тільки тих користувачів, які торкнуться самого пристрою, а й усіх інших, хто користується водопроводом і опаленням по всьому будинку. У багатоквартирному будинку це стосується навіть сусідів по стояку. Це відбувається через те, що блудні струми поширюються по металевих трубах і воді.

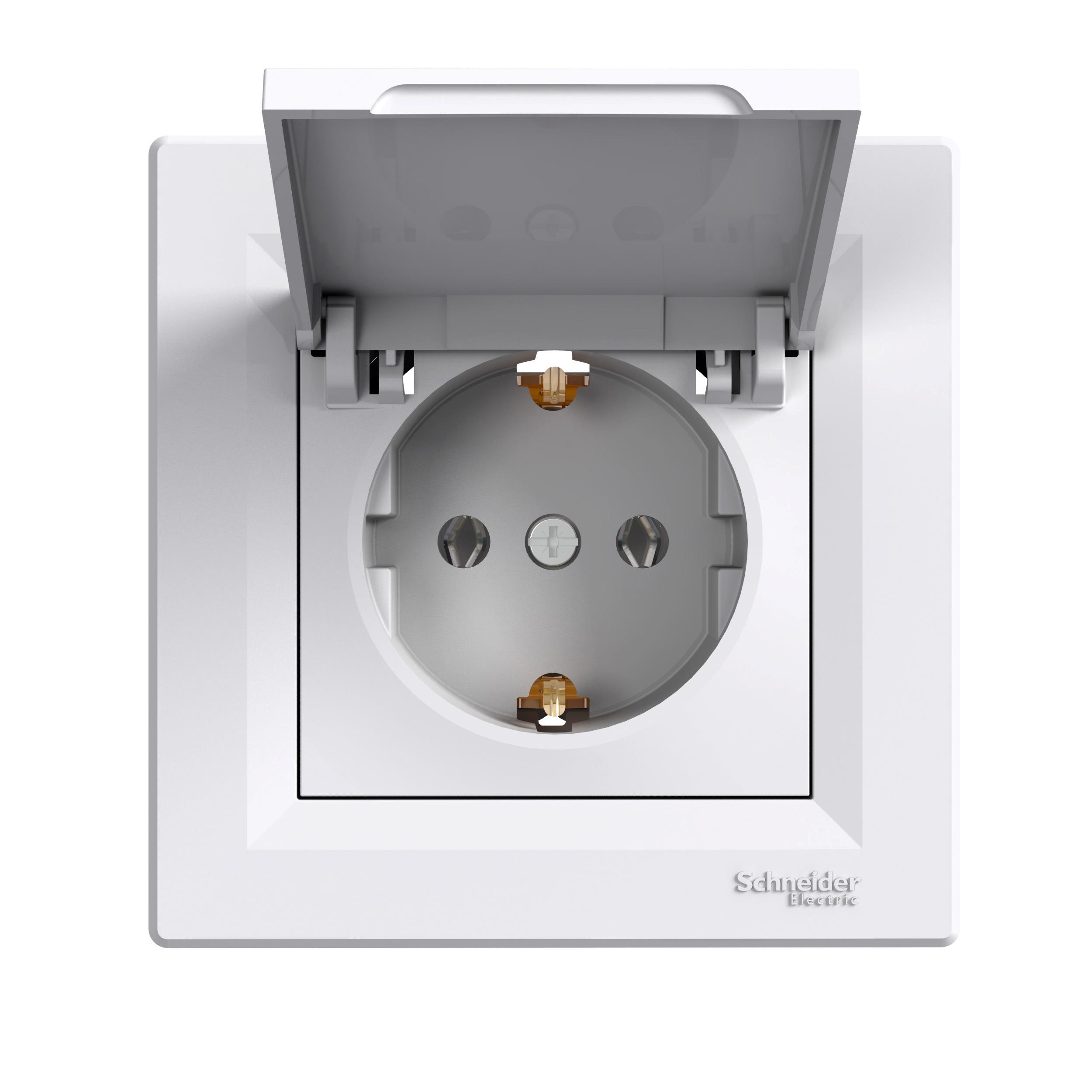

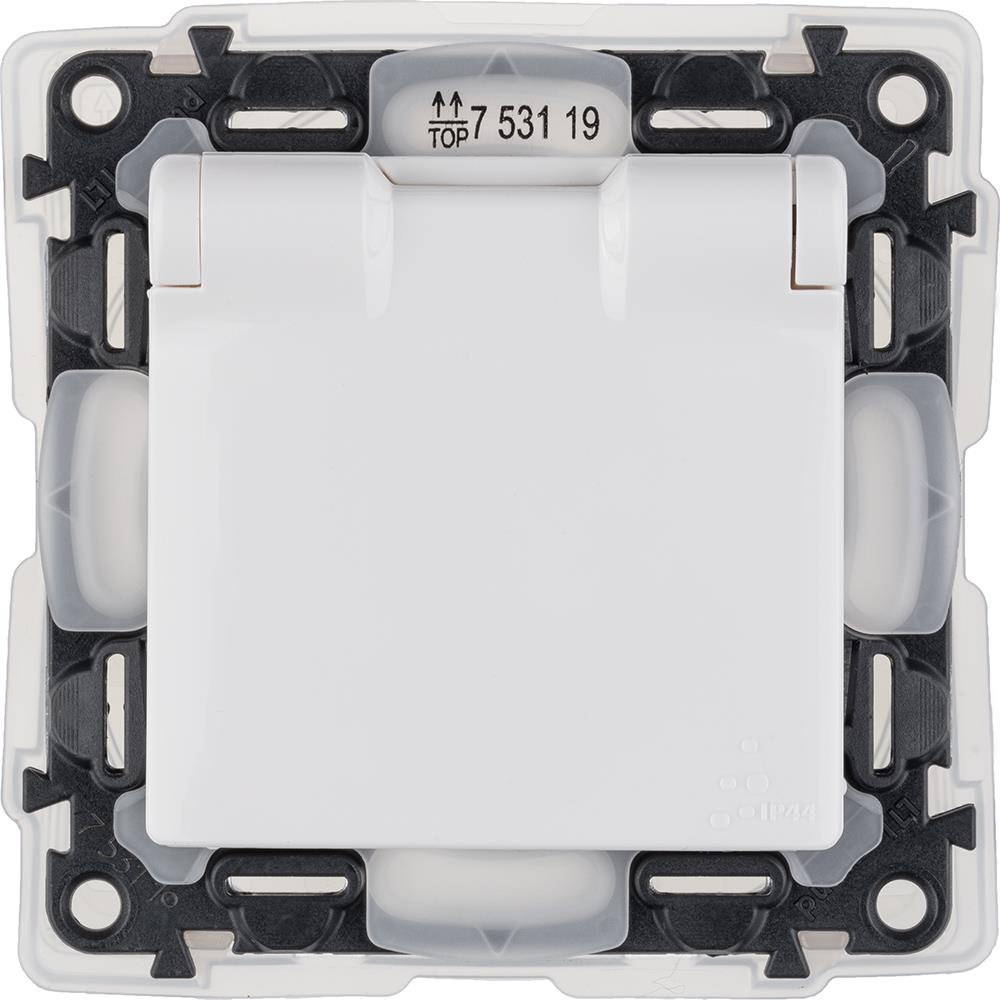

Під час використання розетки для ванної її також слід заземлити незалежно від того, яке обладнання буде до неї під’єднуватися. Вологе середовище сприяє поширенню електрики навіть без металевих частин і підвищує ймовірність неполадок. Для захисту у ванній також застосовуються розетки з кришкою, які запобігають потраплянню бризок.
Шина заземлення для описаного обладнання обов'язкова. Однак, слід прагнути до того, щоб усі розетки в будинку були заземлені.
Заземлення в розетках – поради
Наш досвід дозволив нам розробити кілька порад, яких необхідно дотримуватися під час організації захисного заземлювального контуру в будинку:
- Перевірити заземлення розеток найкраще тестером, адже наявність третього дроту не гарантує його надійного контакту із землею.
- Не можна використовувати нуль як землю, попри те, що вони мають однаковий потенціал, це може призвести до удару струмом.
- Заземлення через труби – спосіб, що використовується, але не вітається фахівцями. По-перше, немає гарантій, що вони дійсно йдуть у землю або на їхньому шляху немає (чи не буде в майбутньому) заміни металевих труб на пластикові. По-друге, у разі неправильного під’єднання може з'явитися ризик удару струмом усіх у межах цього трубопроводу.
- У системах IT не можна під'єднувати до PE більше ніж один дріт, оскільки в разі неполадки електрика може піти не в землю, а в інший пристрій.
- Якщо ви вибираєте розумні розетки, то їх теж потрібно заземлювати.
Тепер ви знаєте все про заземлення розеток і розумієте важливість її правильної організації. За відсутності цієї захисної системи у вашому будинку або квартирі зверніться по допомогу до фахівця.
