Главная задача убежищ и укрытий заключается в защите людей в моменты угроз. И при проектировании вентиляция укрытия не должна быть отодвинута на задний план. Ведь хороший и качественный воздух не только необходим для комфорта, но и способствует нормальному состоянию здоровья людей. Особенно это важно в моменты стресса. Рассмотрим, какую купить вентиляцию для укрытия, какие ее виды бывают и как ее правильно реализовать.
Вентиляция бомбоубежища – проблемы и особенности
Помещение укрытия имеет свои особенности, которые нужно учитывать перед тем, как создать там вентиляцию. Брать во внимание нужно следующее:
- В большинстве случае убежище находится ниже уровня земли, как правило, это подвальное помещение здания. В таких условиях возникает высокая влажность, поэтому вытяжные вентиляторы системы должны ее эффективно устранять. Высокая влажность плохо влияет на качество воздуха (норма – 40-60 %) и является хорошей средой для развития и передачи болезнетворных бактерий. Также она способствует развитию грибков плесени, из-за которых портятся стены, пол, потолок.
- Количество людей, которые будут пребывать в убежище точно не известно. Особенно, если речь об укрытии в общественном здании. Поэтому вентиляция бункера должна быть со значительным запасом.
- Если в надземных помещениях можно хотя бы иногда проветривать и выполнить естественную вентиляцию, то в подземных это невозможно. Задача циркуляции воздуха полностью ложится на обустроенную искусственную вентиляцию. Поэтому она должна быть особо эффективной и предельно надежной, безотказной. Даже если убежище надземное, в нем все равно не будет окон (для более эффективной защиты) и проветривать не получится.
- Много людей в замкнутом пространстве становятся источниками углекислого газа, который ухудшает качество воздуха и способствует распространению заболеваний. Поэтому вентиляция должна эффективно выводить его тоже, доводя количество углекислого газа до нормы.
- Не известно, какое время люди пробудут в убежище. Это может продлиться как несколько минут, так и дней. Вентиляция должна хорошо работать в течение длительного времени.
- Наша практика показывает, что система вентиляции бункера должна не только обеспечивать чистый воздух в убежище, но и не допускать попадания в него различных загрязнений, которые могут появиться от источников угроз. Например, запаха гари, угарного газа, химических ядов и прочие загрязнения должны задерживаться приточными вентиляционными установками или другими устройствами, обеспечивающими приток воздуха снаружи.
Как организовывается вентиляция в бомбоубежище
Понимая особенности и назначения помещения убежища, можно изучить то, какую именно вентиляцию в нем можно организовать. Система может быть нескольких видов.
Естественная или принудительная система очистки воздуха в бомбоубежище
Несмотря на то, что подвальное помещение можно вентилировать путем естественной тяги по трубам воздуховодов, безусловно отдать предпочтение нужно принудительной вентиляции. Она может:
- обеспечивать чистым воздухом помещение любого размера, естественная тяга рассчитана только на маленький объем;
- вывести любое количество загрязнений из помещений и ввести любое количество чистого воздуха;
- легко управляться;
- эффективно очищать загрязнения из наружного воздуха.
И несмотря на это, возможность естественной циркуляции воздуха через воздуховоды нужно тоже предусмотреть. Причины, вынуждающие людей отправляться в укрытие, могут привести к отключению электричества. И если автономное электричество в здании не предусмотрено, то естественная тяга по воздуховодам хоть с небольшой производительностью обеспечит помещение воздухом. Это лучше, чем ничего.
Централизованная и децентрализованная вентиляция в бункере
Децентрализованная вентиляция реализуется установкой для каждой зоны помещения одного устройства. Ее используют в тех случаях, когда вентиляция всего здания уже спроектирована и дом уже построен. И теперь необходимо переоборудовать подвал в убежище. Децентрализованная вентиляция может быть создана так:

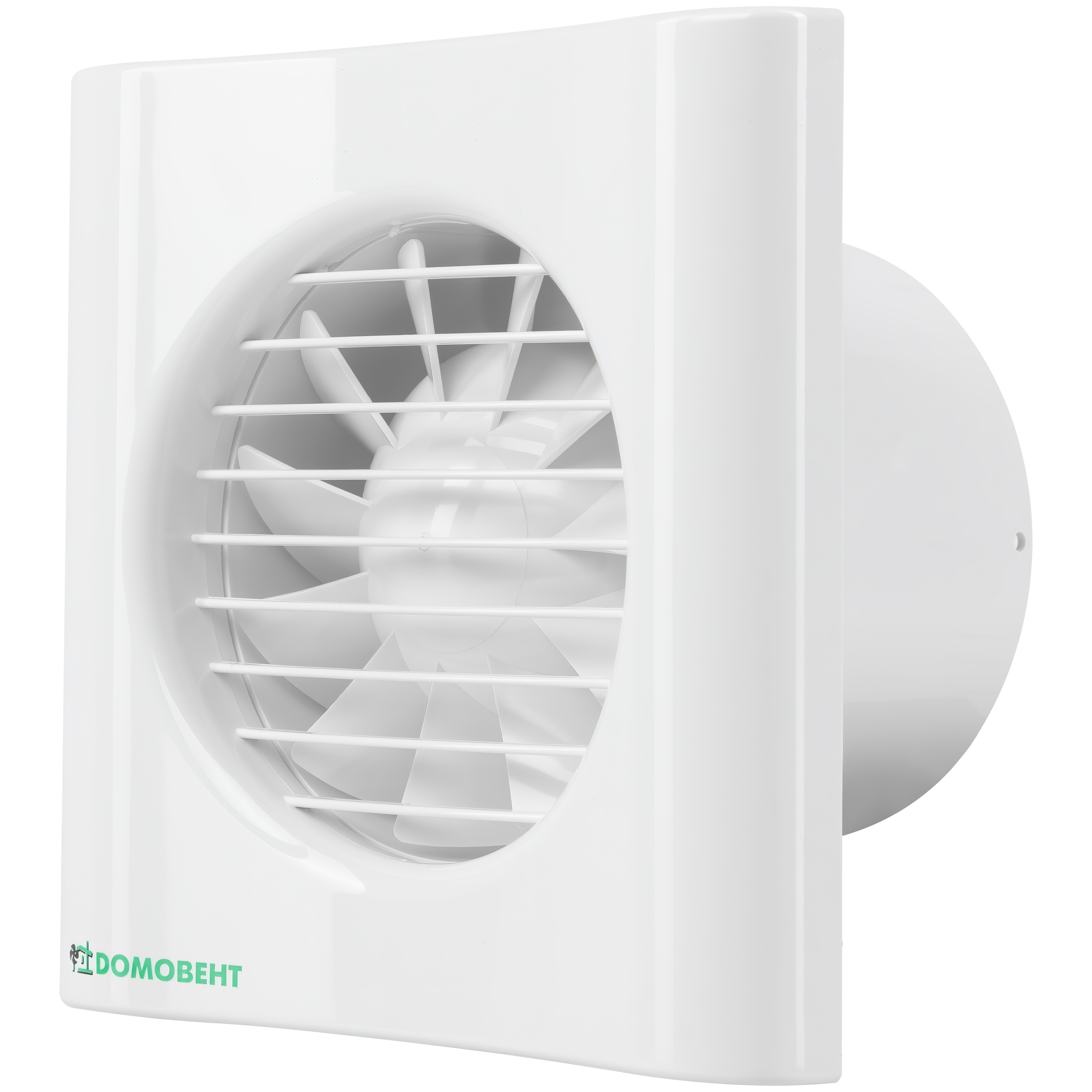

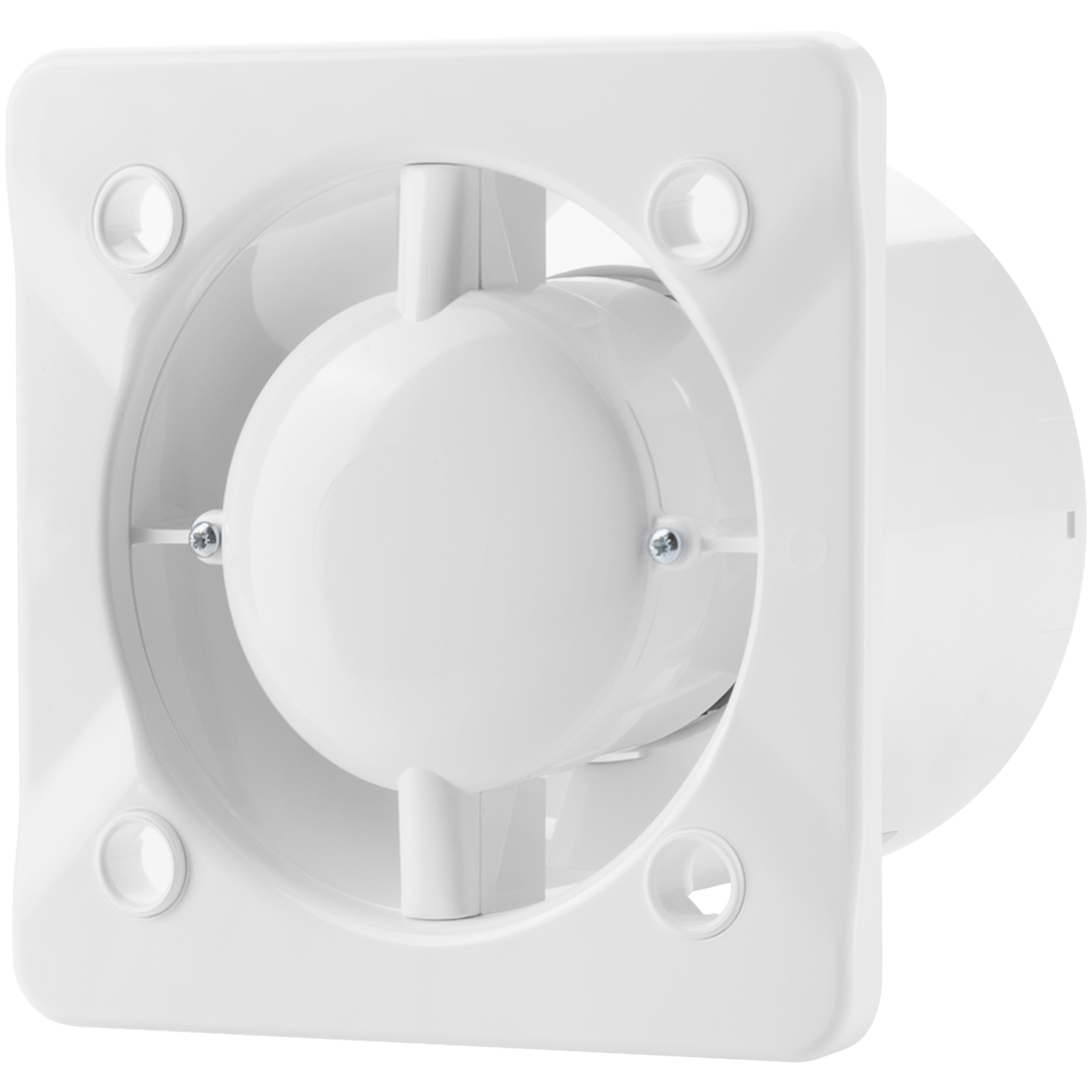

- в одной точке устанавливаются вытяжные вентиляторы с обратным клапаном, которые выводят загрязненный воздух из помещения, а клапан не допускает его возврата обратно. А в другой точке – приточные вентиляторы, которые вводят очищенный воздух снаружи;
- для большого помещения можно сделать несколько точек с приточными вентиляторами и несколько с вытяжными. Вытяжные устанавливаются в местах, где могут быть загрязнения (санузел, ванна, место приготовления пищи), а приточные – там, где больше всего находятся люди;

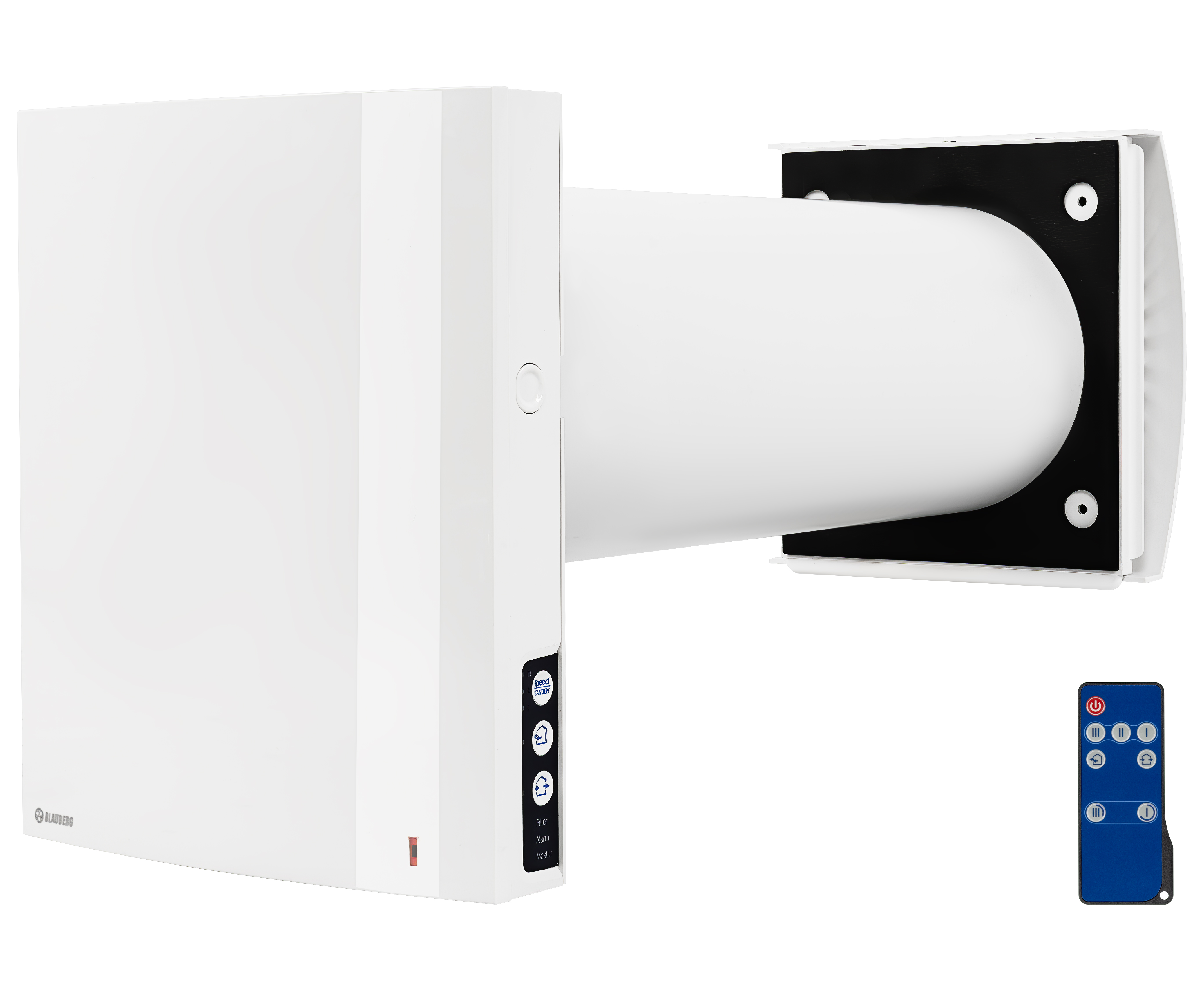

- можно установить в нескольких точках убежища рекуператоры со встроенным нагревателем, которые будут выполнять роль приточно-вытяжной вентиляции, и при этом согревать введенный воздух. Если помещение небольшое, то можно обойтись и одним рекуператором.
Преимущество децентрализованной системы в простоте. В большинстве случае достаточно просто установить вентилирующее оборудование для бомбоубежищ, а проектировать и монтировать большое количество воздуховодов уже не нужно. Также это хороший и почти всегда единственный выбор для случаев, когда здание с вентиляцией уже построено.
Централизованная вентиляция реализуется с помощью одного устройства. Воздух циркулирует по всему убежищу или даже дому по воздуховодам, вентиляционным каналам. Это более удобная и эффективная система, но желательно ее реализовать на этапе проектирования и постройки дома.

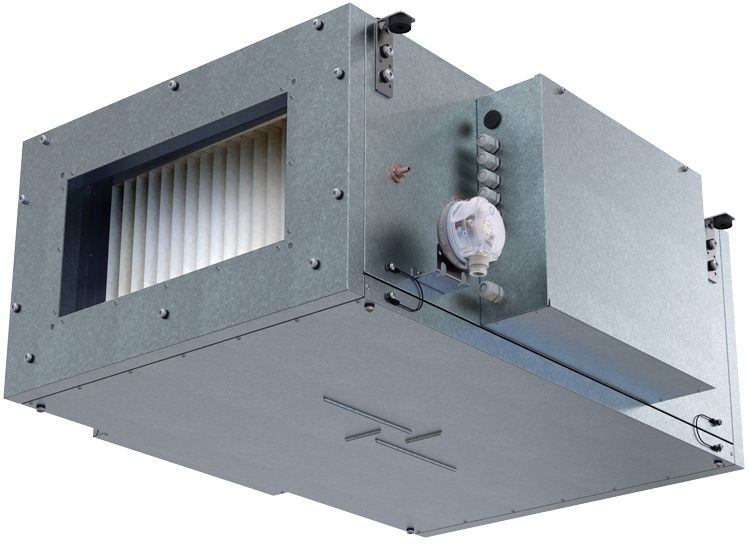

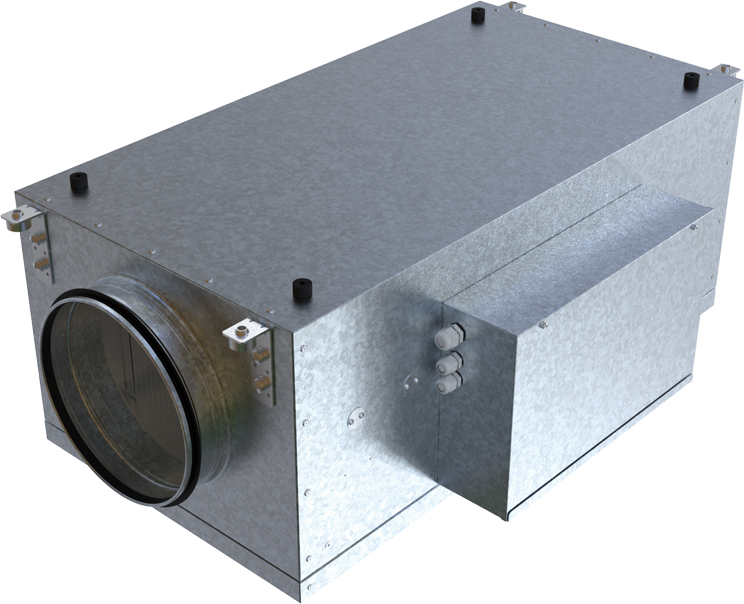

Для создания можно использовать приточно-вытяжную бытовую вентиляционную установку – одно устройство будет выводить загрязненный воздух и вводить обратно чистый с улицы. Воздух будет распространяться по сети воздуховодов. Воздуховоды могут разветвляться по помещению и заканчиваться каким-либо воздухораспределительным устройством для рассеивания и управления потоком.
Централизованная вентиляция может быть разделена еще на две категории:
- Совмещенная с домом – то есть вентиляция дома и убежища происходит одной системой. Но в случае повреждения задания над убежищем, может выйти из строя часть вентиляции в нем, что повлияет на ее работу в укрытии, ведь это одна система.
- Автономная от дома – вентилируемый бункер обеспечивается воздухом одним устройством, а дом –другим. И они независимы. Автономность исключает потерю работоспособности в случае повреждения здания.
Если вы находитесь только на этапе строительства здания и хотите предусмотреть в нем убежище, то выбирать лучше централизованную систему вентиляции. Она эффективнее, ею будет удобнее и оперативнее управлять. Если же все уже построено и сделано, то ваш выбор – децентрализованная вентиляция, которая при правильной реализации будет не менее эффективной и удобной.
Приточная, вытяжная и приточно-вытяжная система фильтрации воздуха для бункера

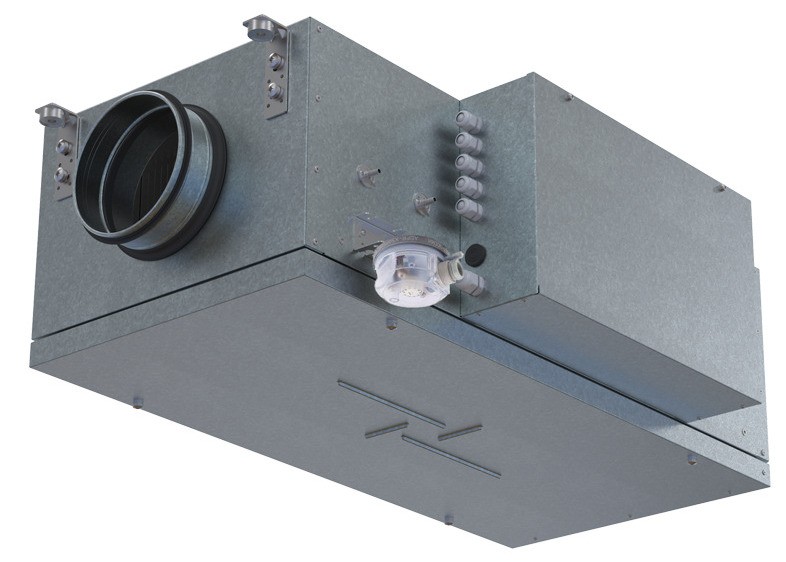

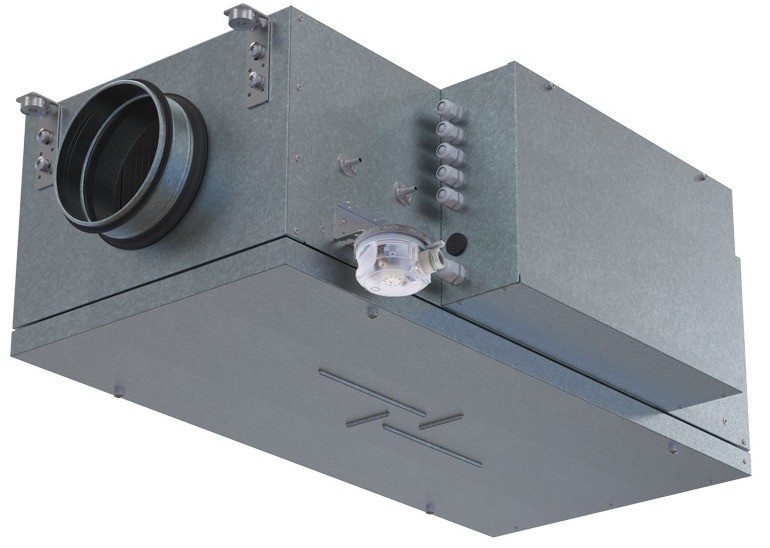

Вентиляция может быть приточная, вытяжная или приточно-вытяжная – эта классификация вентиляционных систем разделяет их по направлению воздуха. Приточная вентиляция обеспечивает приток воздуха снаружи. Так как очищается воздух, подаваемый в убежище фильтрами, их нужно периодически менять, поэтому они должны быть в легком доступе. Особенно важно предусмотреть наличие фильтров для вентиляции при наличии вероятности загазованности региона. Приточная вентиляции в укрытии размещается в чистых зонах, местах размещения людей.
Вытяжная вентиляция выводит воздух из помещения. Она размещается в грязных зонах – санузле, местах приготовления пищи, если в убежище есть ванная или душ, то и там тоже. Вытяжная вентиляция выводит влажность, углекислый газ, неприятные запахи и другие загрязнения.
Приточно-вытяжная вентиляция, как очевидно – это система, которая обеспечивает и приток, и вытяжку воздуха. Вытяжная будет выводить высокую влажность от размещения под землей, понижать уровень углекислого газа от дыхания людей и другие загрязнения из убежища. Приточная в это же время заменит выведенный воздух на чистый, позволяя и далее людям комфортно дышать. Выбирая вариант монтажа системы вентиляции для укрытия, отдайте предпочтение приточно-вытяжной системе. Она может быть как централизованная, так и децентрализованная.
Какие режимы очистки воздуха есть в убежище
Так как причины размещения людей в укрытии могут вызывать пожары и выделение химических веществ, вентиляционная система должна очищать приточный воздух. Разделяют три режима:
- режим I – в режиме чистой вентиляции приточный воздух очищается от пыли и подается в помещение в объеме не менее 10 м³/час на одного человека, система должна поддерживать работу в таком режиме не менее 48 часов;
- режим II – в этом режиме вступает в работу фильтровентиляционная установка в убежищах, которая очищает приточный воздух от газов и загрязнений, вредных человеку, появившихся снаружи по причине бедствий. Система должна поддерживать работу в таком режиме не менее 12 часов, допускается снижение производительности на одного человека, так как фильтры имеют аэродинамическое сопротивление;
- режим III – режим полной изоляции используется, когда очистить приточный поток невозможно, тогда он регенерируется в специальных установках, при этом производительность сильно падает и возникает дефицит чистого воздуха.
Режимы вентиляции в убежище выбираются, исходя из характера потенциальных бедствий в данном регионе. Если вероятность образования сильной загазованности минимальна, то режим II можно не предусматривать.
Советы по обустройству вентиляции в убежище
Наш опыт позволил нам вывести несколько советов, следование которым поможет вам создать эффективную и удобную вентиляцию в укрытии:

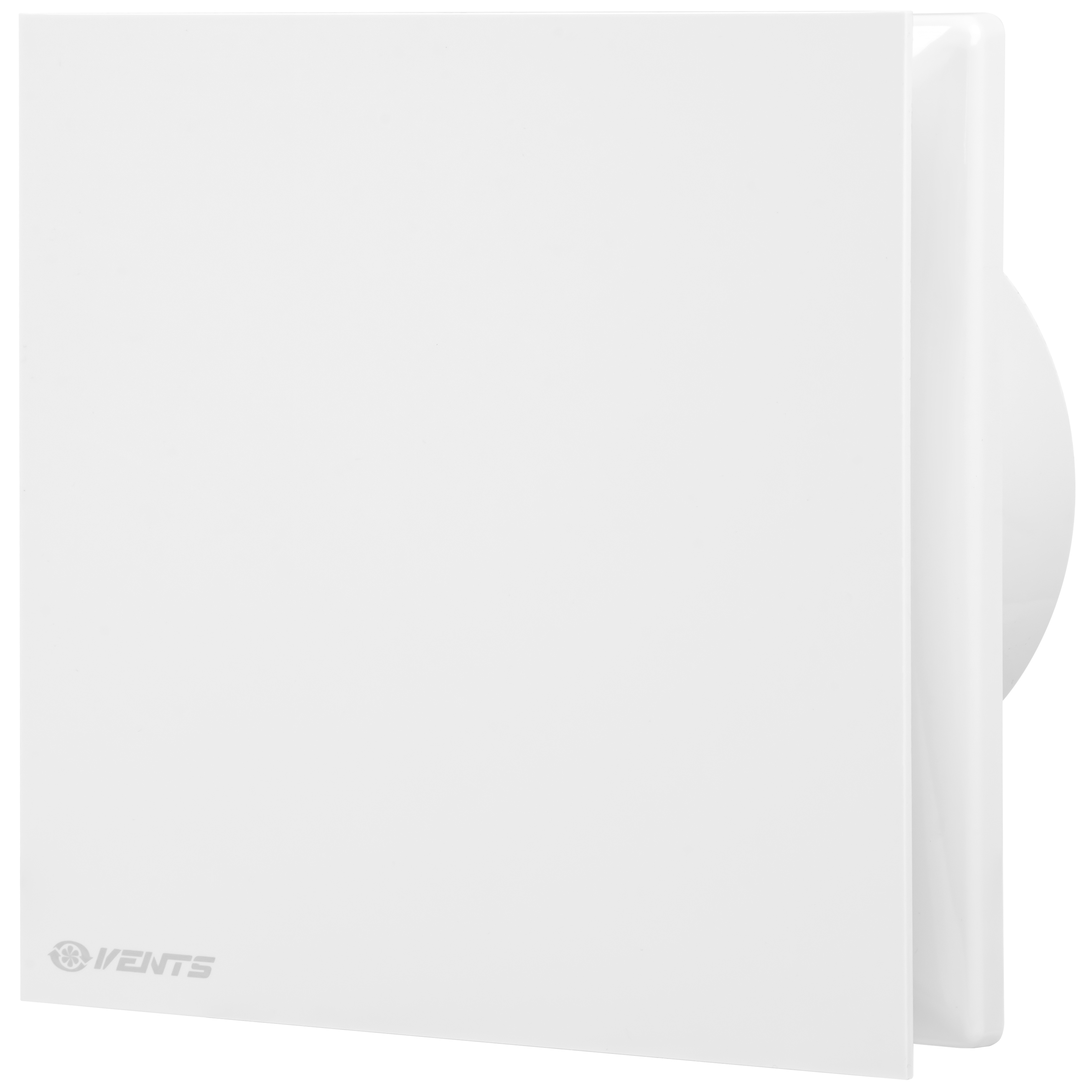

- Для энергоэффективности используйте вытяжные вентиляторы с датчиком влажности, которые будут автоматически регулировать интенсивность своей работы в зависимости от влажности в укрытии.

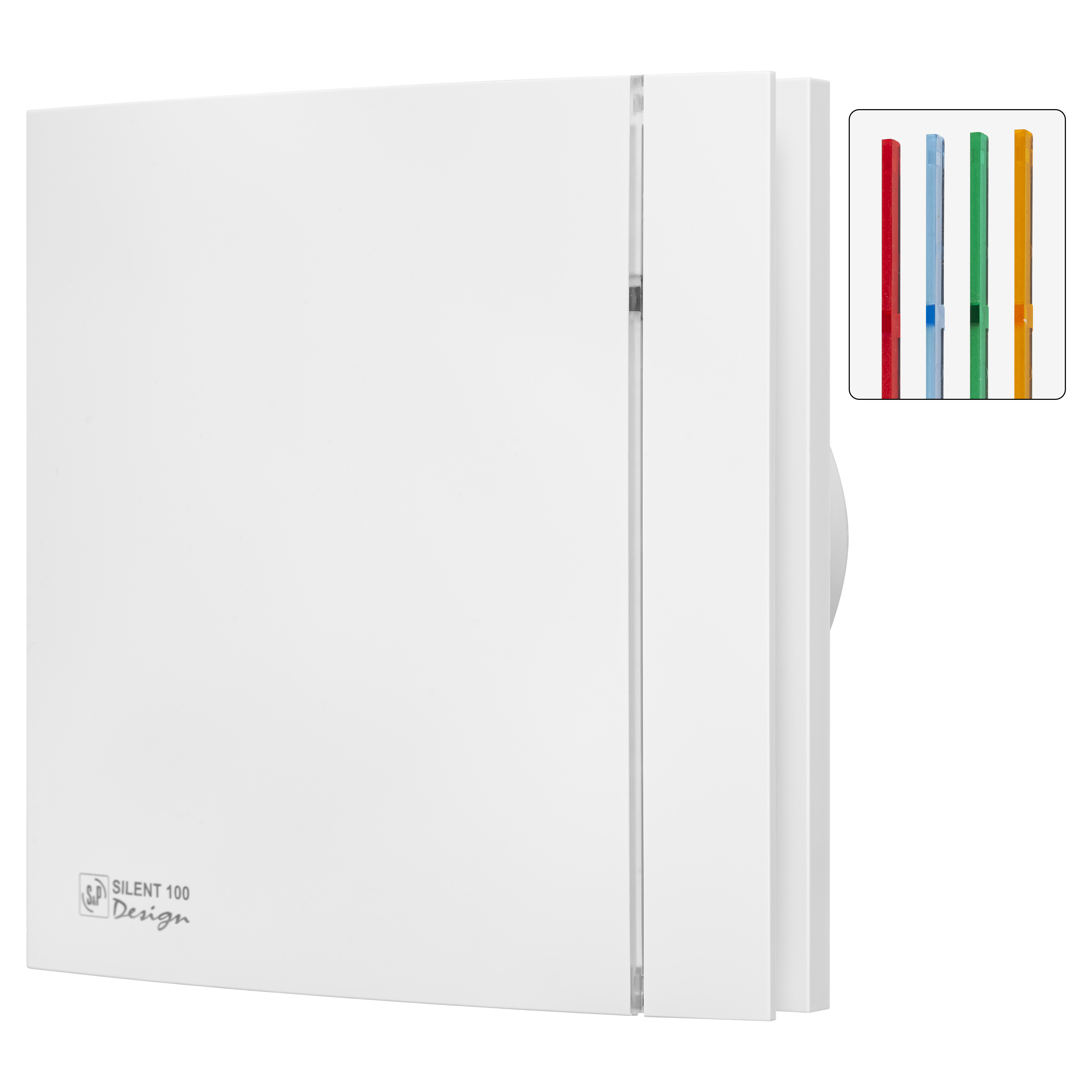

- Для снижения уровня стресса среди людей, пребывающий в укрытии, выбирайте оборудование для вентиляции с низким уровнем шума.

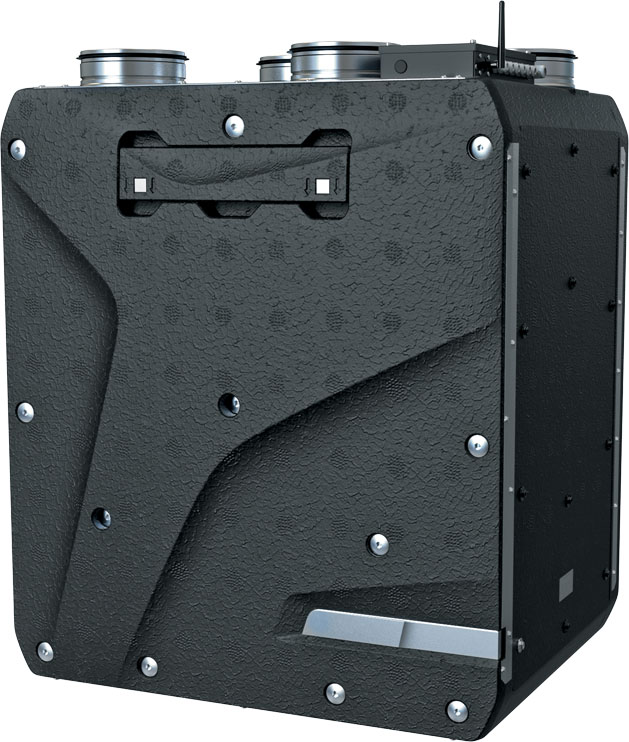

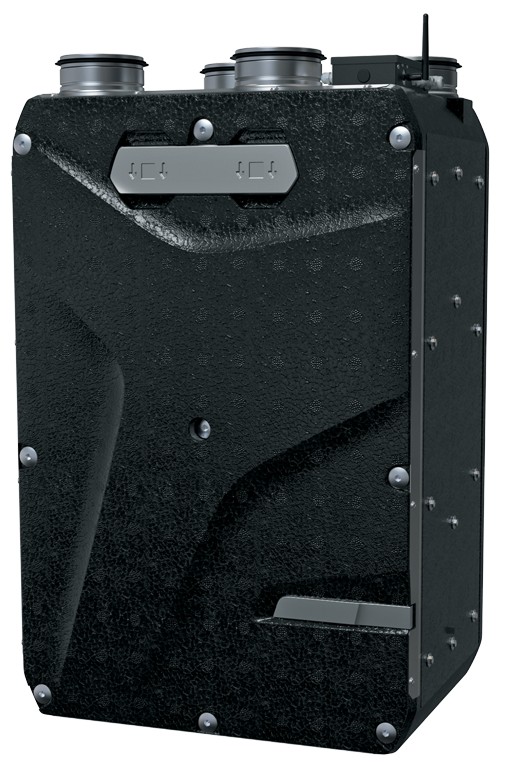

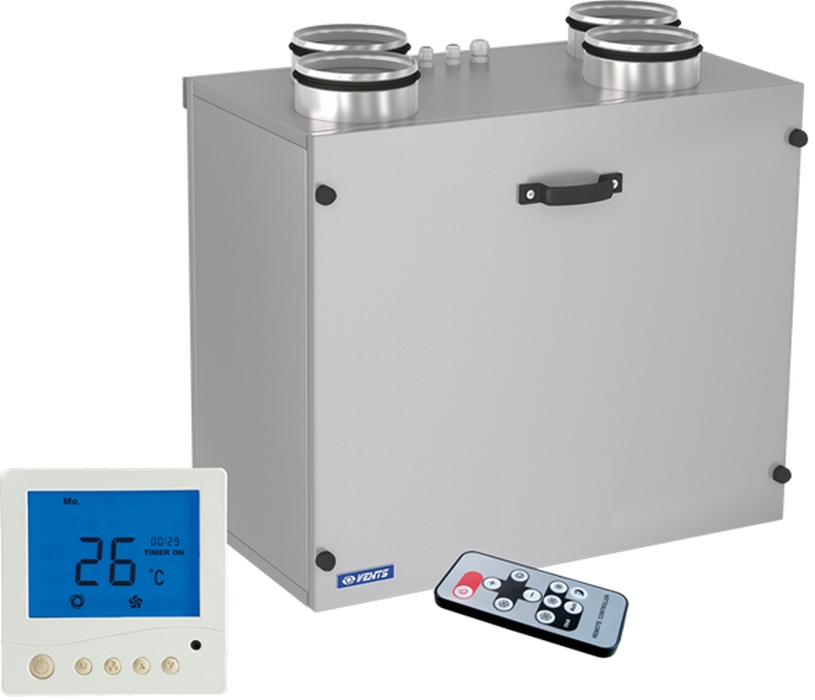

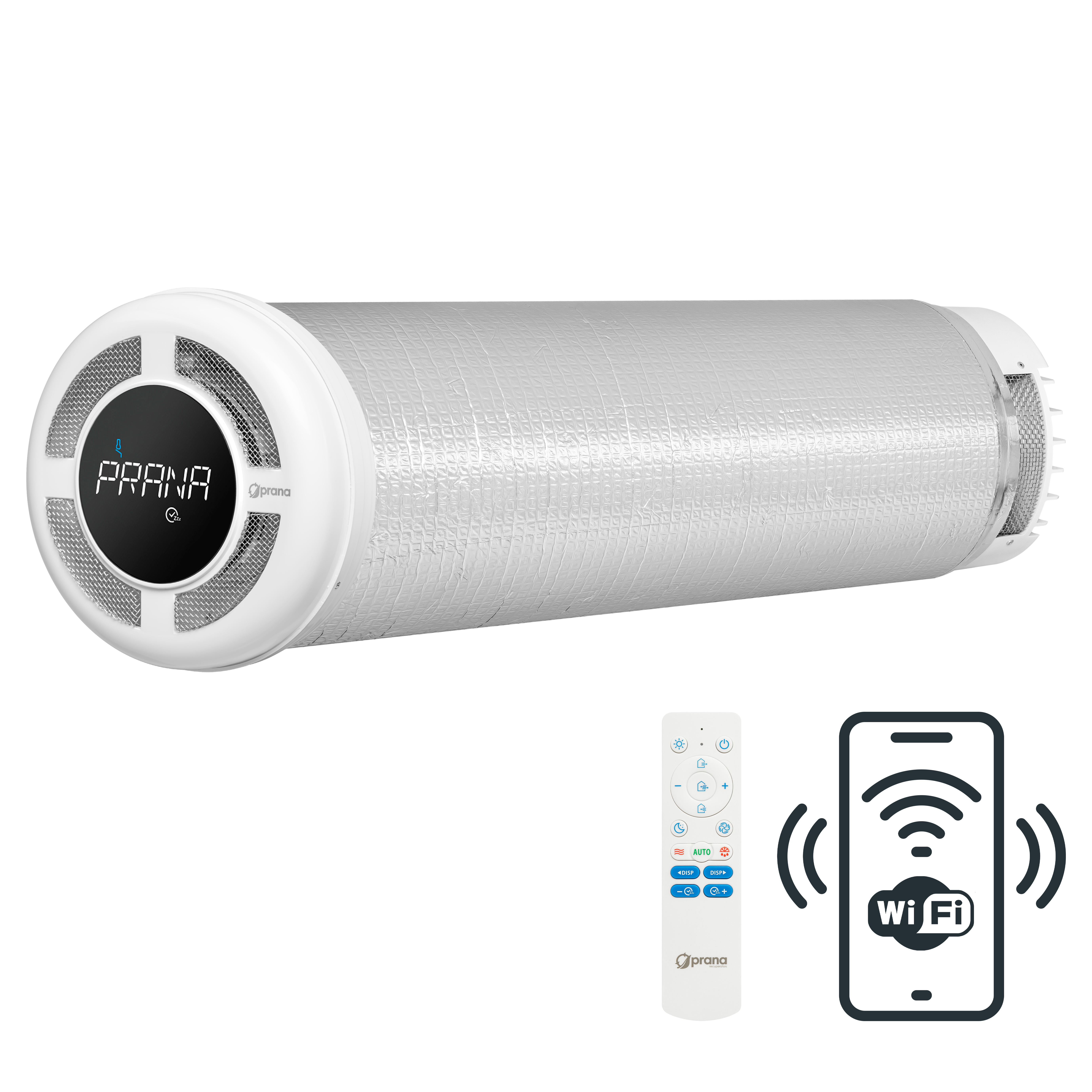

- В зимнее время бытовые рекуператоры воздуха и тепла помогут сэкономить на обогреве укрытия и электричества, так как будут подогревать приточный воздух, используя тепло выведенного.
- Стремитесь к максимальной автономности для того, чтобы вентиляция как можно дольше могла работать исправно даже в самых критических ситуациях снаружи убежища.
- Если вентиляция нуждается в периодической замене фильтров, держите их запас в убежище и обустройте все так, чтобы произвести замену можно было, не покидая его.
- Чтобы в критической ситуации не возникало проблем с вентиляцией, поручите ее планирование и установку специалистам, которые имеют опыт работы.
- Для автоматизации и энергоэффективности применяйте системы умного дома. Несложная электроника и система датчиков могут значительно упростить управление вентиляцией и сэкономить расходы на электричество и отопление.
- Периодически выполняйте профилактику и осмотр вентиляционной системы на предмет неполадок, требующих исправления. От засоров вентиляция начнет работать в обратную сторону, перестанет работать или будет выполнять свои функции неверно. Эти проблемы можно предупредить.
Теперь вы знаете, какая бывает вентиляция в убежище, на какие категории она разделяется. Реализуйте вариант, который больше всего вам подходит, с учетом ваших индивидуальных условий.
