Во всех бассейнах, расположенных в закрытом помещении, наблюдается избыточный уровень влажности. Сначала он проявляется в виде конденсата на стенах, далее – в виде плесени. А потом портит мебель, оборудование, отделку и негативно влияет на здоровье людей.
Решить эту проблему можно 3 способами:
- приобрести специальные вещества, поглощающие влагу – силикагели;
- организовать вентиляционную систему;
- установить осушители воздуха для бассейнов.
Первый вариант малоэффективен, поскольку силикагели одноразовые и нужно постоянно покупать новые. А это будет накладно в финансовом плане.
Поэтому остается 2 способа борьбы с избыточным уровнем влажности в бассейне: монтаж систем отопления и систем вентиляции. Про то, как должна быть организована качественная вентиляция и кондиционирование бассейна, мы расскажем в нашей статье.

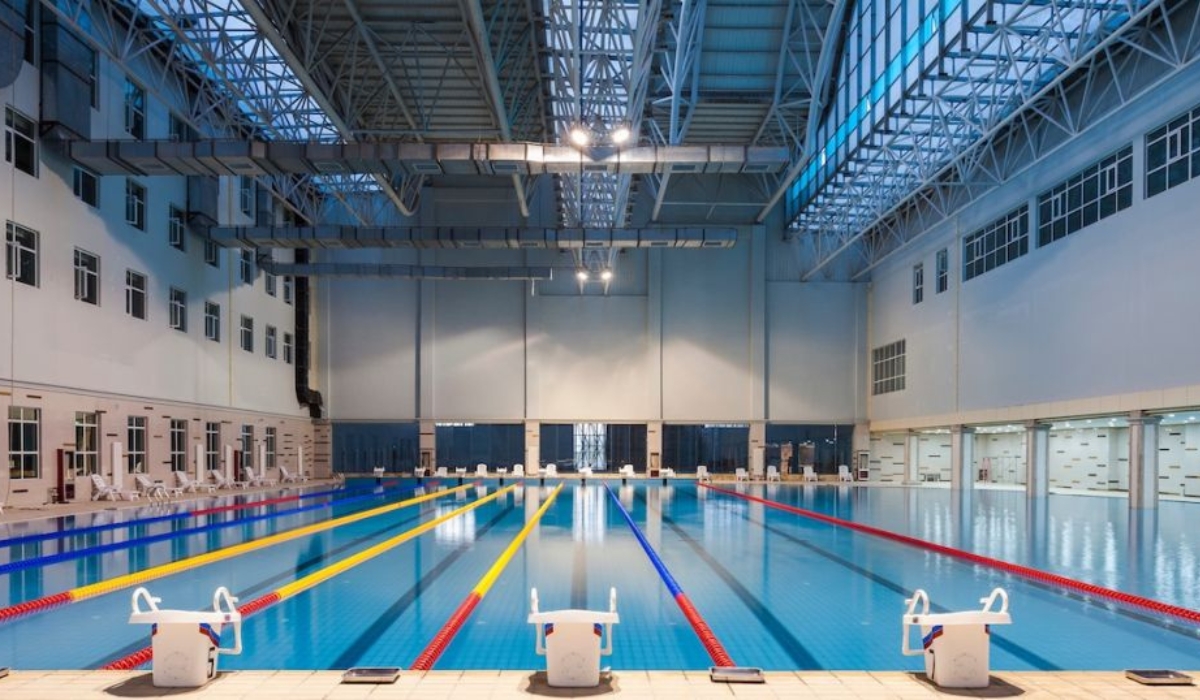

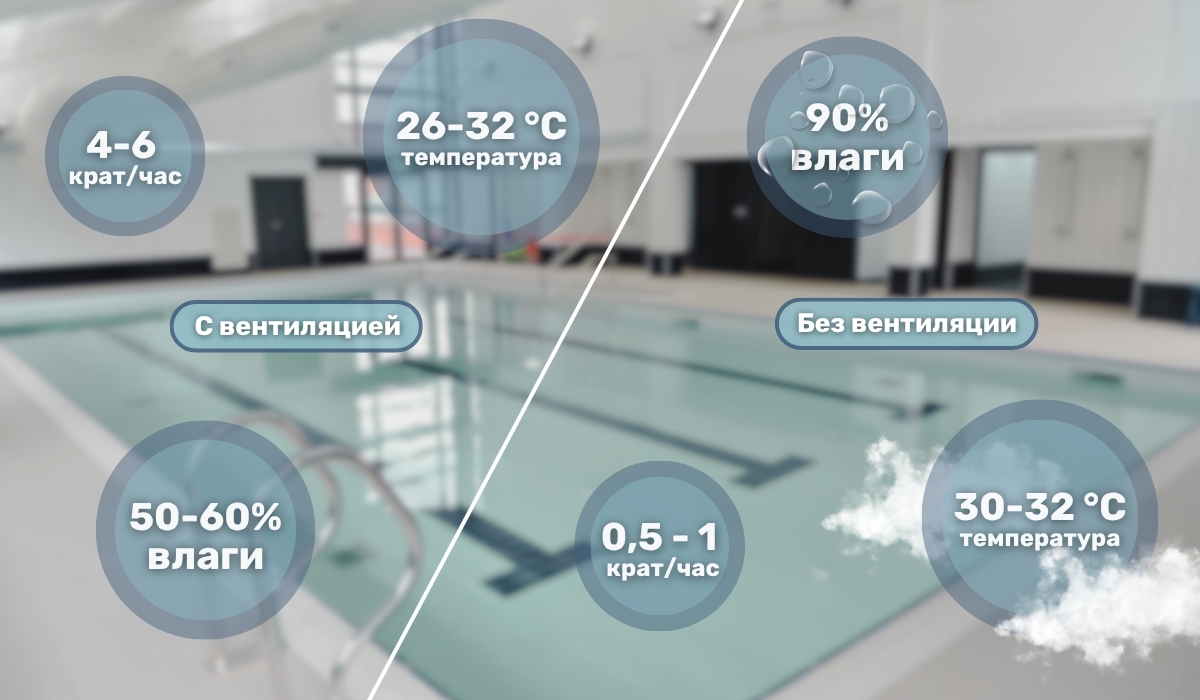

Система вентиляции бассейнов: назначение и требования
Как мы уже сказали ранее система вентиляции в бассейне призвана обеспечить не только комфорт пользователей, но и сохранность материальных ценностей. Именно поэтому в проектировании и строительстве спортивных центров, бассейнов в поликлиниках, учебных центрах и местах общего пользования выполнение работ доверяется профессионалам, которые могут корректно выполнить расчеты и соблюдать санитарные требования. В частных домовладениях часто собственники пренебрегают необходимостью разработки проектов. Поэтому вентиляция частного бассейна не всегда может обеспечить необходимый воздухообмен, так как не все нюансы были учтены при обустройстве пространства. В ряде случаев, если воздухообмен не продуман корректно, даже установленные по всему помещению воздухоосушители не способны решить проблемы с избыточной влажностью.
Избежать ошибок, что могут привести к тому, что вместо радости и оздоровления бассейн принесет дополнительные затраты и проблемы, поможет грамотное проектирование вентиляции бассейнов, которое стоит выполнить на этапе строительства и обустройства объекта. Продумывая какой будет вентиляция бассейнов, стоит учитывать, что на микроклимат влияет множество параметров, часть из которых будут постоянными, в то время как другие будут изменяться в процессе эксплуатации. Поэтому, разрабатывая проект вентиляции бассейна, важно учитывать вариативность показателей, чтобы при изменении внешних факторов можно было регулировать работу вентсистемы.
Проектирование вентиляционной системы в бассейне
Из школьного курса физики известно, что чем выше температура воздуха, тем интенсивнее испаряется вода. В то же время, когда влажный воздух контактирует с прохладными поверхностями стен, пола, потолочных и прочих конструкций, происходит конденсация влаги. Это может способствовать не только переувлажнению воздуха, но и поверхностей, что приведет к негативным последствиям.
Как вы уже поняли, проектирование системы вентиляции для бассейна требует особого подхода. Работая над обеспечением оптимального микроклимата в закрытых помещениях, на территории которых есть бассейны, надо учитывать нормативные требования к:
- Температуре воздуха.
- Влажности воздуха.
- Воздухообмену.
Ведь только так можно организовать грамотную систему вентиляции, обеспечив комфортные условия для сотрудников и посетителей бассейна, а также для членов семьи и гостей, если бассейн находится в частном домовладении. Оптимальный вариант — доверить проектирование вентиляции бассейна инженерам, которые имеют достаточный багаж знаний и опыт. Но если нет такой возможности, тогда при выборе вентиляционного оборудования стоит уделить внимание следующим факторам.

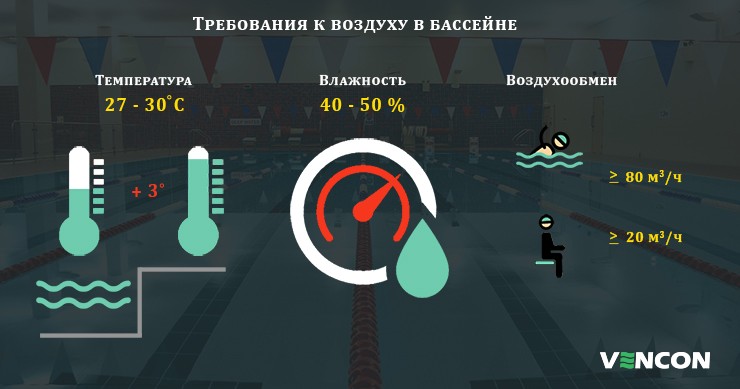

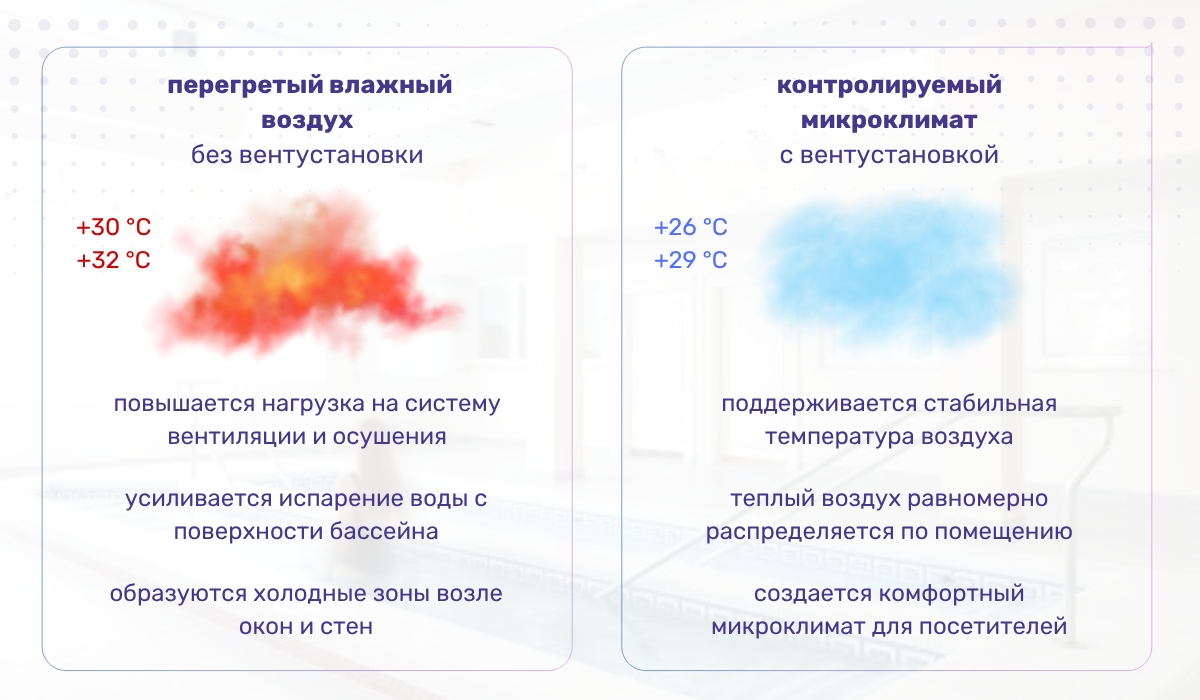

Температура воздуха: комфорт и вентиляция бассейнов
Выбирая какая необходима вентиляция в бассейн, важно учитывать, что когда влага с кожи испаряется – организм теряет больше тепла. В итоге человек ощущает холод. Поэтому при выборе бытовых вентустановок, приточных систем, отопительного и осушающего оборудования, стоит учитывать, что оптимальная температура воздуха в помещении с бассейном должна быть на 1-3°C больше температуры воды. Исходя из этого можно сказать, что:
- для бассейнов в спорт центрах, при температуре воды +22-+24 °C, оптимальной считается температура воздуха +24-+26 °C;
- для оздоровительных, при температуре воды +25-+28 °C температура воздуха должна быть +26-+29 °C;
- для бассейнов, в которых занимаются с детьми от 0 до 7 лет, оптимальной считается температура воды +30-+32 °C, а воздуха +31-+33 °C, а для детей старше 7 лет — +29-+30 °C и +30-+32 °C соответственно;
- для СПА центров, джакузи, релаксационных купелей при температуре воды +35-+39 °C температура воздуха может варьироваться от +28 °C до +32 °C;
- для бассейнов в частных домах оптимальная температура воды часто варьируется от +28 °C до +32 °C с температурой воздуха +29-+33 °C.
Если на объекте имеется сауна, баня, подогреваемые чаны, выбор оборудования и монтаж вентиляции в бассейне стоит организовывать таким образом, чтобы температура воздуха была комфортной для тех, кто выходит из воды или перемещается из парилок в купель. Также при выборе мест для установки приточных клапанов для вентиляции стоит тщательно просчитывать направление потоков, чтобы избежать сквозняков. К тому же в холодное время года приточные потоки желательно предварительно прогревать минимум до +18-+20 °C, а лучше до температуры воздуха, которую вы считаете целевой.
Также, проектируя устройство вентиляции в бассейне, стоит учитывать температуру стен, пола и потолка — уровень их теплоизоляции. Важно контролировать процесс конденсации влаги и регулировать показатели за счет воздухообмена.
Как обеспечить комфорт поможет грамотно выбранная вытяжка в бассейне
Согласно нормам, прописанным в СНиП и ДБН Украины, оптимальный уровень влажности в бассейне – 40-60 %. Этого достаточно, чтобы избежать духоты, дискомфорта и появления конденсата. В Европе рекомендованный уровень влажности варьируется от 45 % до 50 %
Чтобы система вентиляции для бассейна была эффективным инструментом контроля влажности и температуры, необходимо не только определить подходящую продуктивность системы вентиляции, но и корректно распределить вытяжные бытовые и промышленные осевые вентиляторы, а также приточные модули.
Вытяжная вентиляция бассейна: расстановка модулей
Так как теплый влажный воздух движется вверх, логично будет разместить вытяжные модули:
- В потолке непосредственно над бассейном, так как он является источником наибольших испарений.
- В душевых, где помимо влаги от зеркала купели добавляются испарения при принятии душа.
- Вдоль внешних стен и окон, особенно если помещение с панорамным остеклением.
Такое решение поможет минимизировать степень конденсации влаги на поверхностях.

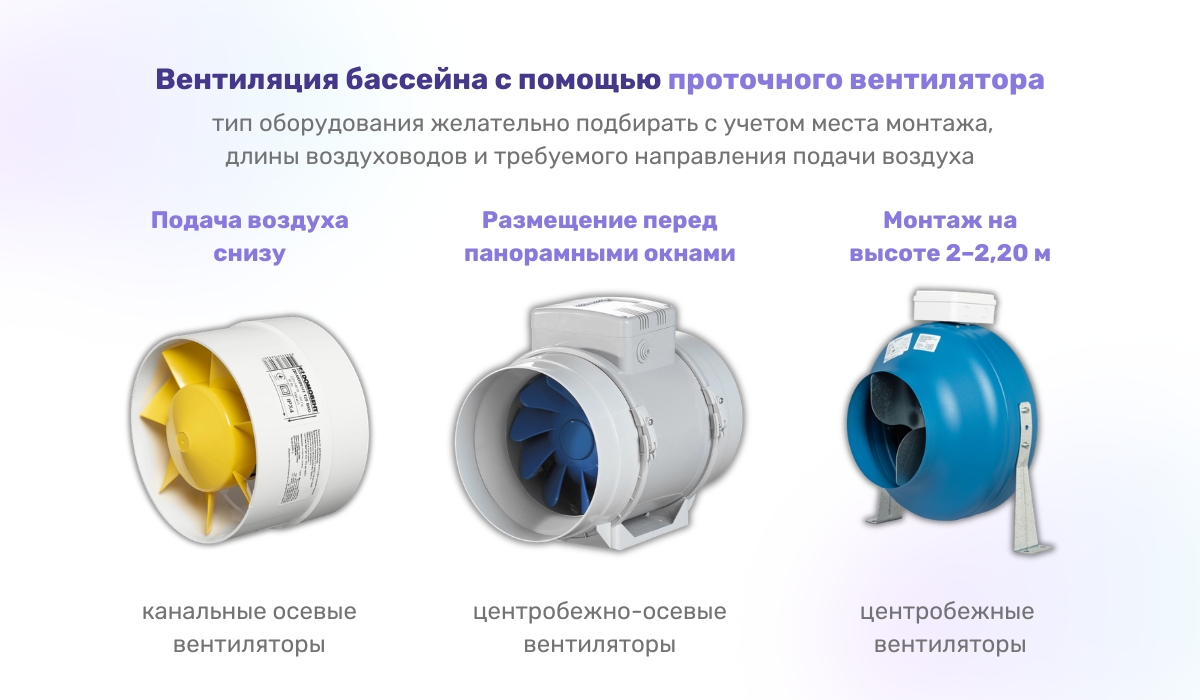

Приточная вентиляция для бассейна: комфорт без сквозняков
Некоторые владельцы объектов совершают ошибку, предполагая, что вентиляция и кондиционирование бассейнов может быть выполнено сплит-системами. Большинство кондиционеров, представленных на рынке, лишь нагревают или охлаждают воздух, обеспечивают его циркуляцию по помещению (в режиме вентиляции), осушение. И лишь некоторые модели могут увлажнять и обеспечивать подмешивание воздуха с улицы к тому, что уже есть в помещении. Поэтому тем, кто стремится чтобы в помещении была организована качественная приточно вытяжная вентиляция бассейна, рекомендуем не пренебрегать необходимостью установки приточных модулей. На рынке представлен широкий ассортимент устройств, поэтому выбирая какому проточному вентилятору отдать предпочтение, стоит учитывать следующие рекомендации:
- подачу свежего воздуха в помещение желательно осуществлять снизу;

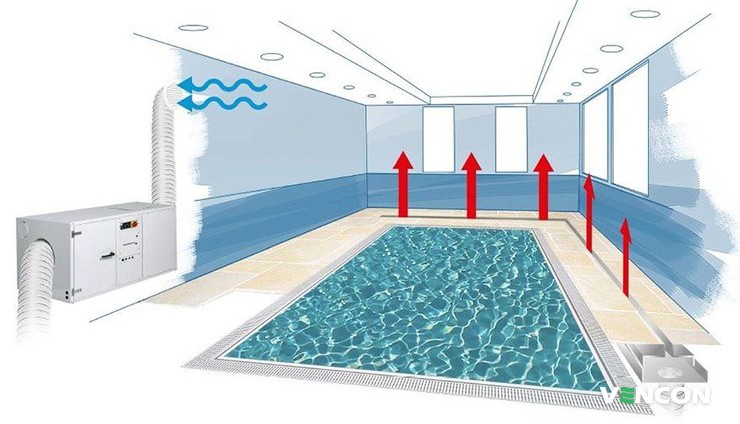

- если у вас панорамные окна, разместить приточные клапаны можно перед ними в полу — это решение поможет создать завесу, для минимизации конденсации;
- если нет возможности разместить приточные модули в полу или на расстоянии до 30 см от пола, тогда стоит монтировать их на высоте 2-2,20 м над уровнем пола, таким образом, чтобы входящий поток не попадал напрямую на людей, а распределялся под потолком.
Выбор оборудования, которое будет обеспечивать вытяжку и приток воздушных масс, осуществляется в зависимости от того, организовывается вентиляция бассейна в частном доме или в общественном месте, спортивном центре и на прочих объектах, с учетом оптимальной кратности.
Воздухообмен: оптимальная кратность
Наш опыт работы на различных объектах показывает, что вентиляция помещения бассейна в каждом случае должна организовываться по индивидуальному проекту, с учетом особенностей конкретного помещения, условий эксплуатации, количества людей, посещающих бассейн, наличия различных активностей. Чтобы определить какой должна быть вентиляция в бассейн, специалисты просчитываю какой объем воздуха нужен с учетом количества людей одновременно присутствующих в помещении и уровень испарений от зеркала воды. Затем используют за основу большие значения. Для частных небольших объектов достаточно ориентироваться на количество людей, посещающих бассейн и обеспечить приток на уровне:
- Минимум 80 м³/ч воздуха на одного купающегося в бассейне.
- Минимум 20 м³/ч на одного находящегося в помещении.
Также решая какой должна быть вентиляция для бассейнов, стоит учитывать, что оптимальной для небольших частных объектов считается кратность воздухообмена на уровне 4-5 объемов помещения в час. А в общественных местах этот показатель должен стремиться к 6-8. Чтобы избежать дисбаланса, и обеспечить комфорт людям, которые посещают бассейн, вентиляция на вытяжку должна быть на 10-20 % продуктивнее приточной. Так как одна из основных задач при организации воздухообмена — контроль уровня влажности, не лишней будет установка систем автоматики вентиляции. Грамотно подобранные датчики, таймеры, программаторы позволяют автоматически изменять мощность работы оборудования для поддержания оптимального микроклимата.
Дополнительные особенности бассейна, которые надо учитывать
Кроме вышеперечисленных требований при проектировании вентиляционной системы надо учитывать:
- габариты помещения, в котором находится бассейн;
- габариты зеркала бассейна;
- габариты окон;
- высоту помещения, уровень теплоизоляции и прочие параметры.
Чтобы вентиляция бассейна была эффективной, оценивать перечисленные параметры нужно в комплексе. Так как даже от того, каков интерьер помещения, иногда зависит есть ли в нем место воздуховодам для вентиляции или же нужны другие решения для обеспечения качественного воздухообмена.
Габариты помещения и назначение
Прежде чем выбирать вентиляционные системы для бассейнов, стоит учесть характеристики помещения. Так как бассейн является источником влаги, для него необходима обособленная система вентиляции. Поэтому, если он размещен в многоэтажном доме, на территории учебного заведения, коммерческого объекта, здания общественного назначения, удаляемый воздух не должен попадать в общую вентиляцию.
Следующий параметр, на который стоит обратить внимание — габариты бассейна. Они учитываются для того, чтобы:
- Рассчитать вероятный уровень влажности воздуха (чем меньше объект – тем выше уровень влажности).
- Рассчитать воздухообмен (в данном случае учитывают габариты помещения и количество находящихся внутри людей).
Не менее важную роль играет конфигурация помещения, его зонирование, наличие капитальных перегородок и дверей между разными зонами. Прежде чем отдать предпочтение в магазинах тому или иному воздухораспределителю вентиляционному, необходимо рассчитать в каком объеме могут перетекать потоки воздуха из одной части объекта в другую. Например, если между раздевалкой и бассейном нет буферной зоны, тогда чтобы вещи оставались сухими, нужны воздухораспределители, способные создать воздушную завесу в проходе. А если между комнатами есть коридор или другое буферное помещение, тогда вместо дополнительного приточного модуля может понадобиться вытяжной, чтобы создать разряженное пространство. Выбор комплектующих для вентсистемы и мест для установки модулей в каждом случае должен проводиться индивидуально.
Габариты зеркала бассейна
От данного параметра напрямую зависит, сколько воды будет испаряться. В среднем за 1 час плавания испаряется примерно 150-200 г воды с 1 м². Этот показатель изменяется в зависимости от первоначальной влажности воздуха и температурных показателей. Чем теплее в комнате, тем значительнее уровень испарений, чем прохладнее, тем меньше. Понизить температуру воздуха без потери комфорта людей, пребывающих в бассейне, невозможно. Но быстрое выделение влаги нередко приводит к появлению плесени на всей мебели, расположенной внутри. И, возможно, к коррозии конструкции помещения и нарушениям в работе электроники при работе в условиях повышенной влажности.

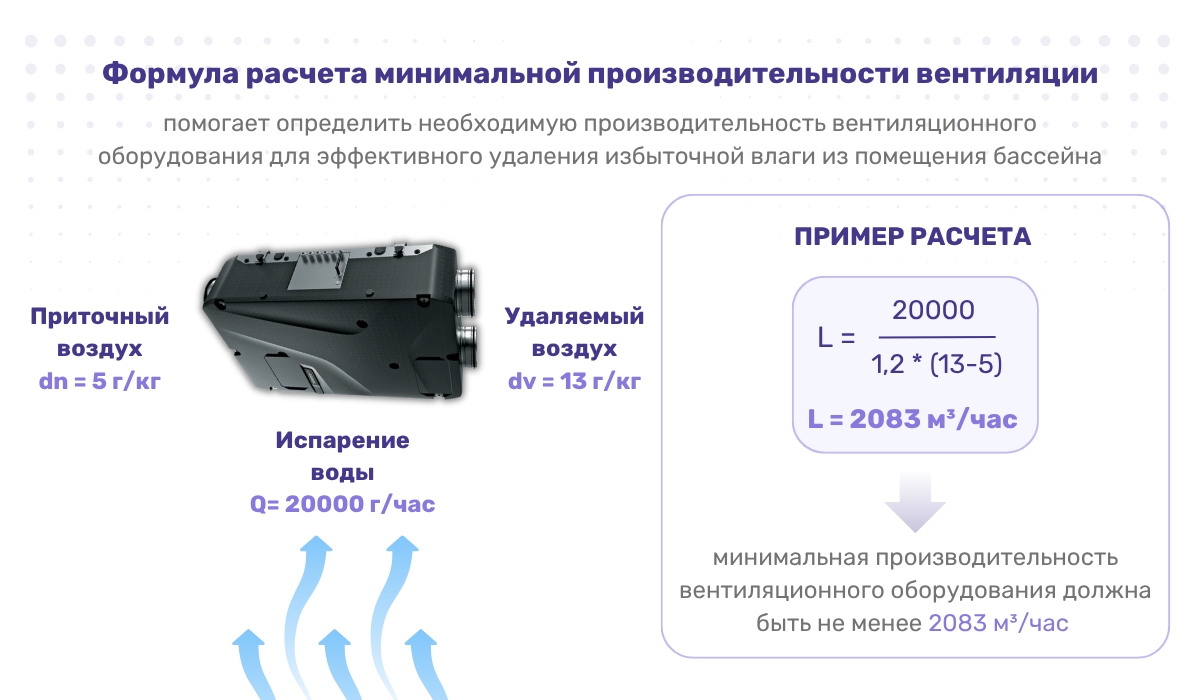

Поэтому, принимая решение какое лучше приобрести оборудование для вентиляции бассейнов, можно рассчитать его минимальную производительность по формуле:
L = Q / (r * (dv — dn))
где:
- L — минимальная производительность оборудования, м³/час;
- Q — интенсивность испарения, г/час;
- dv и dn — влагосодержание удаляемого и приточного воздуха соответственно г/кг.
- r — удельный вес воздуха, кг/м³.
Уровень влагосодержания в воздухе на улице зависит от региона, сезона, погоды. А удельный вес (r) зависит от температуры воздуха в помещении, например:
- При температуре воздуха 0 °C он равен 1,29-1,293 кг/м³.
- При +20 варьируется в диапазоне 1,2-1,25 кг/м³.
- При +25 — 1,18 кг/м³, а при +28 — 1,17 кг/м³
Размещая решетки вентиляционные, учитывайте, что потоки воздуха при движении не должны доставлять дискомфорт, попадая непосредственно на людей. Чтобы оборудование не работало на пределе возможностей, после проведения расчетов рекомендуется заложить запас мощности 10-20 % от расчетных показателей.
Чтобы избежать развития патогенной микрофлоры в воде, для ее обеззараживания используются различные химические вещества. Так как на частных объектах владельцы не всегда связываются со сложными расчетами, хотим обратить ваше внимание на следующий аспект. Чтобы минимизировать риск отравления ими, вентиляция в бассейне частного дома должна обеспечивать воздухообмен не менее чем 2,4 л/с на каждый 1 м² площади водной поверхности и бортиков чаши.

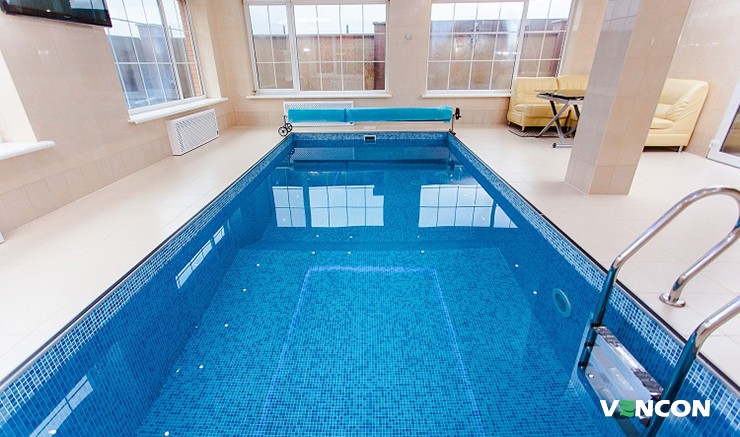

Габариты окон
Если монтаж системы вентиляции будет выполняться в готовом бассейне – дополнительно учитываются габариты окон. И заодно их теплоизоляция, ведь от этого зависит потребность обдува окон горячим воздушным потоком.
Как известно, стекла с высокой теплоизоляцией уменьшают вероятность образования конденсата на них. Но если используются другие – придется проектировать более сложную систему вентиляции.
Также от габаритов окон зависит количество солнечного тепла, которое будет попадать в помещение. И, соответственно, микроклимат внутри (температура воздуха и уровень влаги).
Какие вентиляционные системы подойдут для бассейна?
Для каждого бассейна создается индивидуальный проект вентиляционной системы с учетом всех особенностей помещения. В настоящий момент на рынке Украины доступен широкий ассортимент запчастей вентиляционных, что обеспечивает возможность проектировать и монтировать как простые, так и сложные многофункциональные системы воздухообмена. Ниже приведены наиболее распространенные варианты, которые встречаются чаще всего.

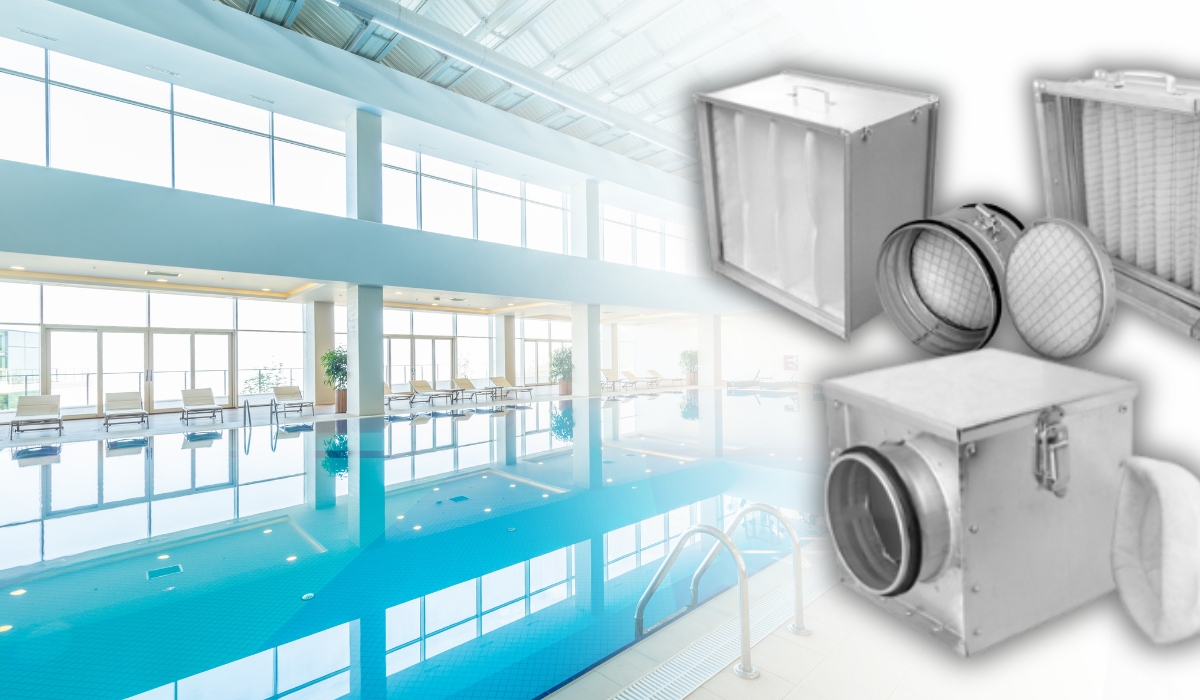

Наборная прямоточная система
За вытяжку и приток воздуха отвечают 2 отдельные системы. Собираются они из разных элементов:
- вентиляторов;
- нагревателей;
- фильтров;
- заслонок;

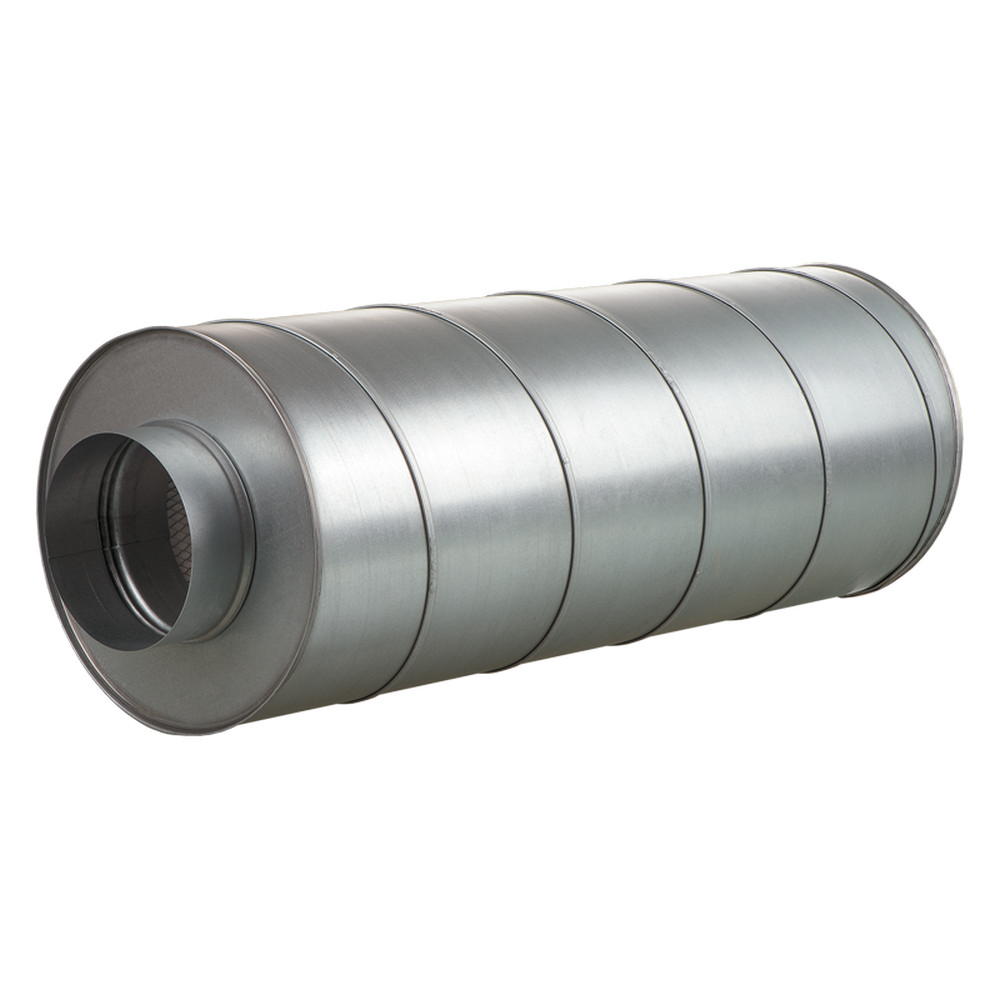

- шумоглушителей и т.д.
Главный плюс такого решения – низкая себестоимость. Но экономичность здесь оставляет желать лучшего. Плюс нагретый воздушный поток выводится из помещения прямо в атмосферу. Повысить энергоэффективность подобных систем вентиляции возможно с помощью датчиков влажности и температуры, а также таймеров и автоматических блоков управления.

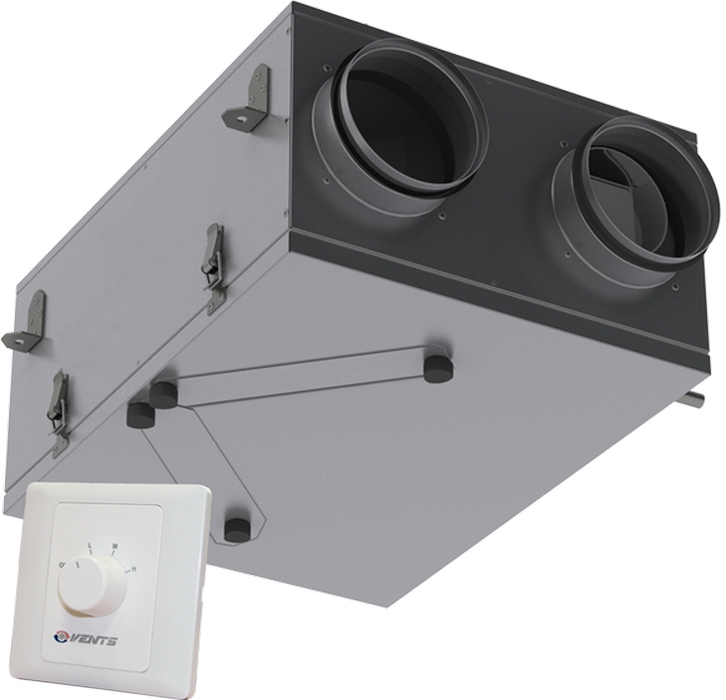

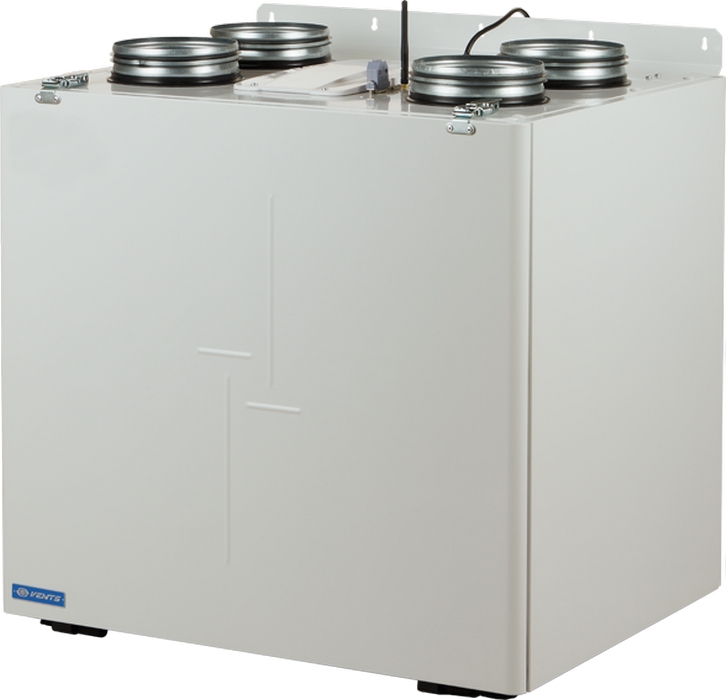

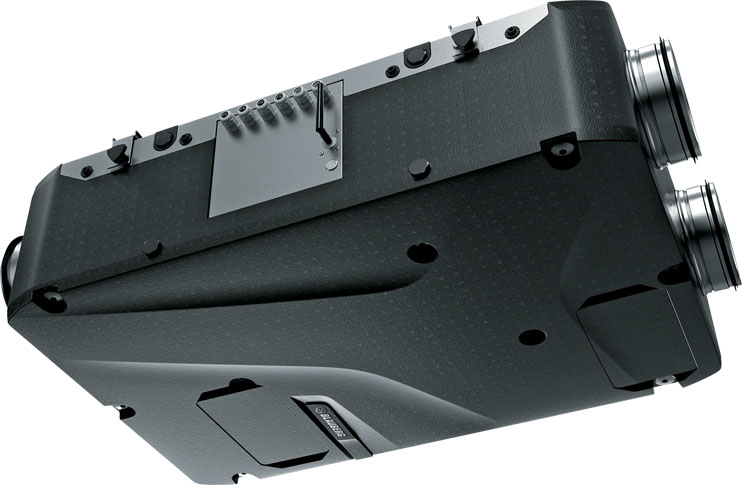

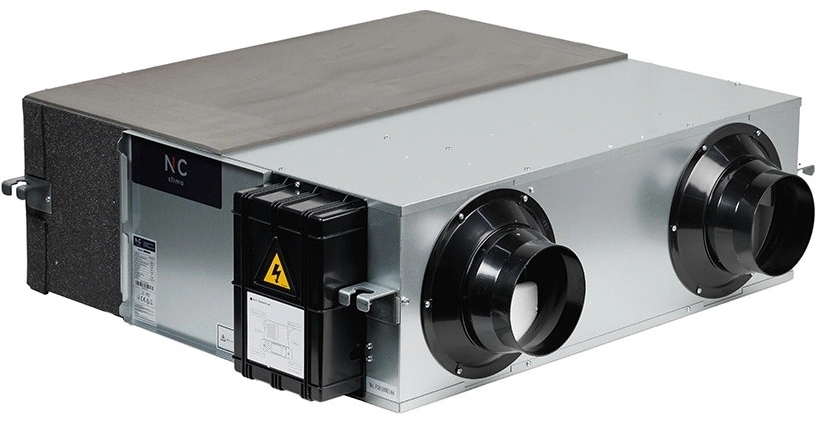

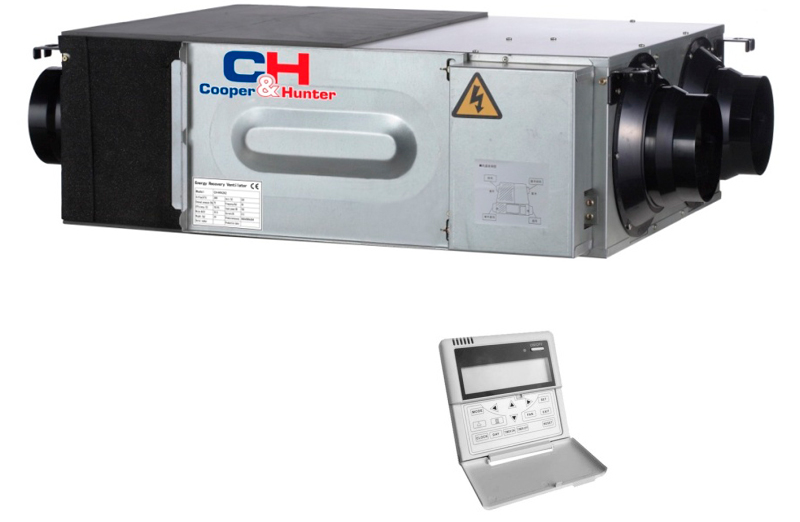

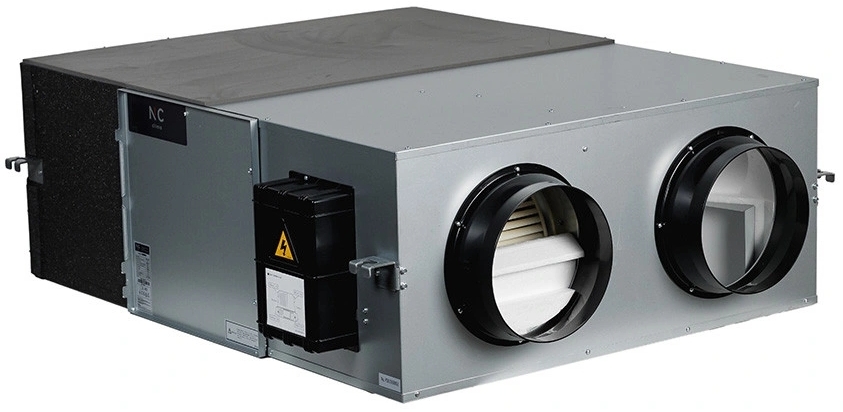

Наборная система с рекуперацией
Данное решение схоже с предыдущим. Вентиляционные системы тоже собираются из отдельных элементов. Но тут дополнительно используются энергосберегающий рекуператор, который тепловую энергию от исходящих потоков передает входящим. Из-за сложной автоматики такие системы стоят дороже, но при этом они экономичнее за счет снижения затрат на преднагрев воздуха и отопление помещения. Количество и тип рекуператоров определяется габаритами помещения и условиями эксплуатации. Для эффективного воздухообмена рекомендуем устанавливать не менее 2 модулей на объекте, особенно если речь идет о бытовом рекуператоре для бассейна в частном домовладении. Размещать оборудование желательно на противоположных сторонах помещения.
Моноблочная система
Данное решение поставляется в шумоизолированном корпусе. Еще на заводе моноблочные вентиляционные установки для бассейнов оснащаются интегрированной системой автоматики и рекуператором, фильтрами, нагревательными элементами. Этот тип оборудования отличается компактностью, что и является главным его преимуществом, простотой монтажа высокой эффективностью. Многие из доступных на рынке моделей малошумные и экономичные, но при этом они требуют значительных инвестиций на этапе покупки, монтажа (нуждаются в защите от воздействия агрессивной среды) и при обслуживании.

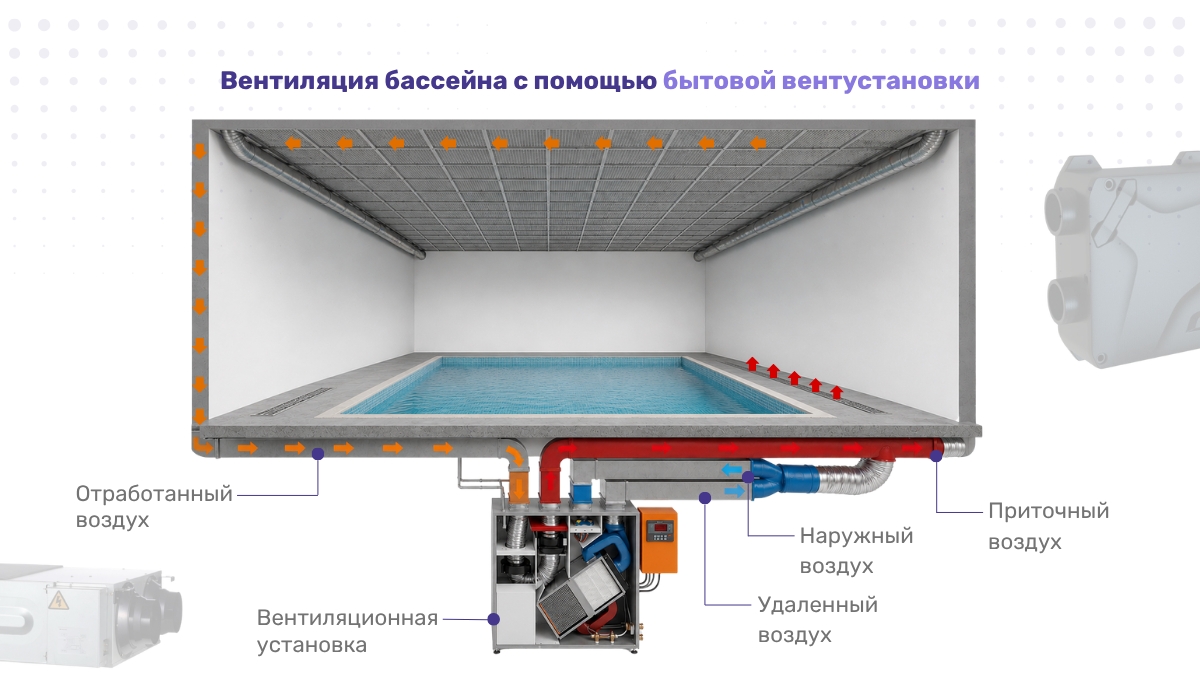

Приточно-вытяжная система
В продаже имеется специальная приточно вытяжная установка для бассейна, максимально защищенная от агрессивного воздействия внешних факторов. Такое оборудование устанавливают в бассейнах, в которых хлорируют воду. Приточно-вытяжная установка имеет множество плюсов, например:
- Они многофункциональные, так как могут устранять влажный воздух из помещения и подавать предварительно подготовленный (очищенный и подогретый) с улицы, обеспечивая контроль температуры и влажности в помещении с бассейном.
- Если приточно вытяжная вентиляция в бассейне выбрана с учетом особенностей конкретного объекта, то оборудование работает с высокой эффективностью, помогает снизить затраты на обогрев пространства.
- Большинство установок монтируются скрыто, поэтому не нарушают эстетичность интерьера.
Среди условных недостатков такого решения, отмечают значительную стоимость проектных работ и оборудования, затраты на монтаж и обслуживание, зависимость от наличия электроэнергии.
Приточно-вытяжная система с осушителями
Часто в бассейнах используется комбинированное решение. То есть, организация приточно-вытяжной вентиляционной системы + установка осушителей воздуха. Это помогает поддерживать оптимальный микроклимат в помещении, а заодно:
- продлить срок службы строительных конструкций;
- минимизировать вероятность появления плесени и грибков;
- обеспечить комфортные условия для посетителей бассейна.
Кроме того, данное решение:
- Минимизирует габариты и решает проблему с выбором места установки.
- Уменьшает цену оборудования.
- Снижает эксплуатационные затраты при функционировании системы.
- Минимизирует габариты декоративных конструкций, которыми зашивают воздуховоды.
Данный тип вентиляционной системы обеспечивает нормальный воздухообмен и комфортный микроклимат. А для удаления остатков влаги используются настенные осушители воздуха. В этом и заключается главное преимущество такого решения. Дело в том, что одна вентиляционная система со своей работой справляется не на 100 %. Да, она более-менее поддерживает оптимальный микроклимат, но есть вещи, которые от нее не зависят. Например, когда на улице идет дождь, то внутрь помещения попадает воздух с увеличенным уровнем влажности. Ведь приточная система вентиляции работает постоянно, и она не способна самостоятельно принимать решения, какой воздух подавать, а какой – нет, если не оснащена датчиками и не интегрирована в автоматизированную систему, такую как умный дом.

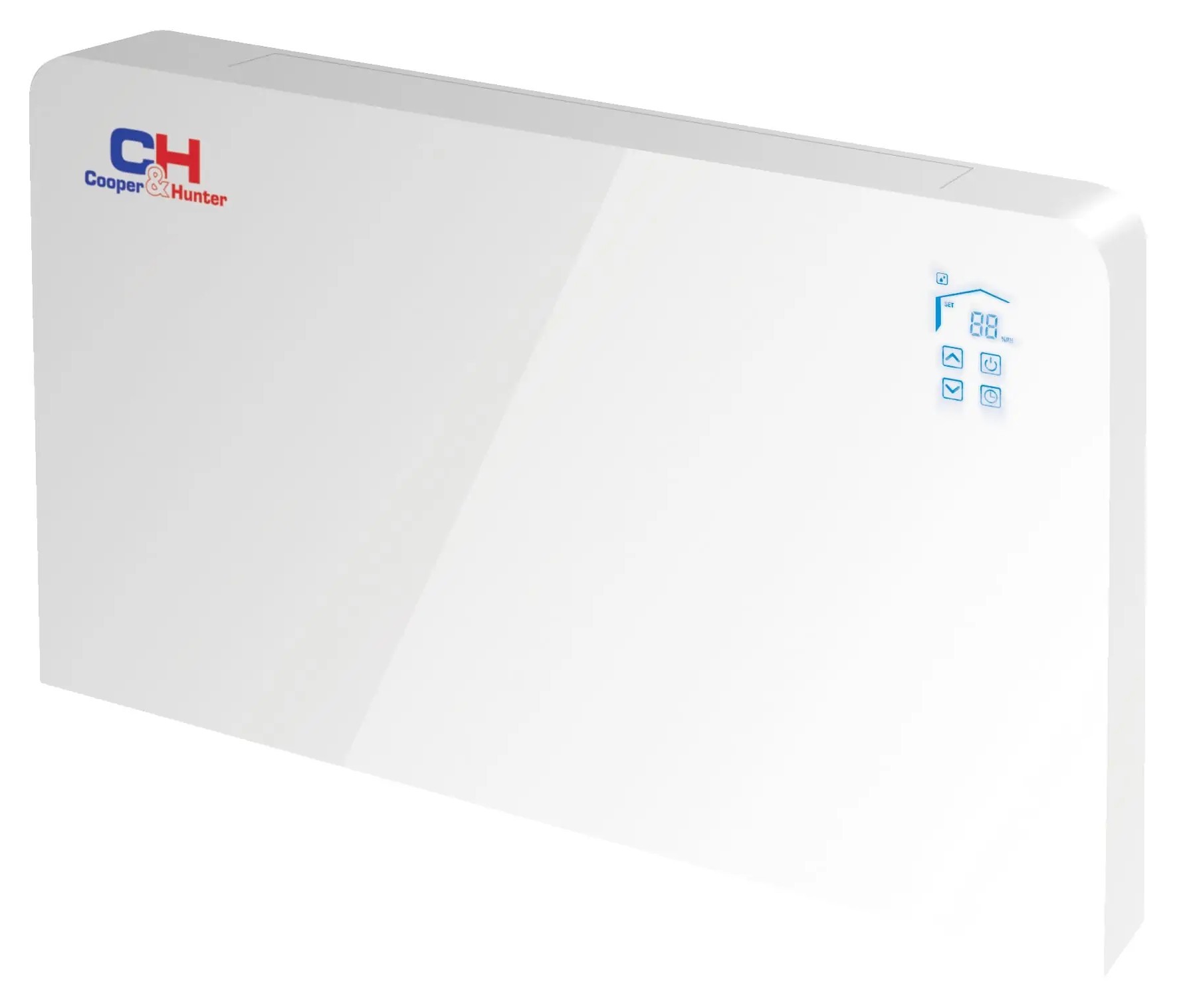

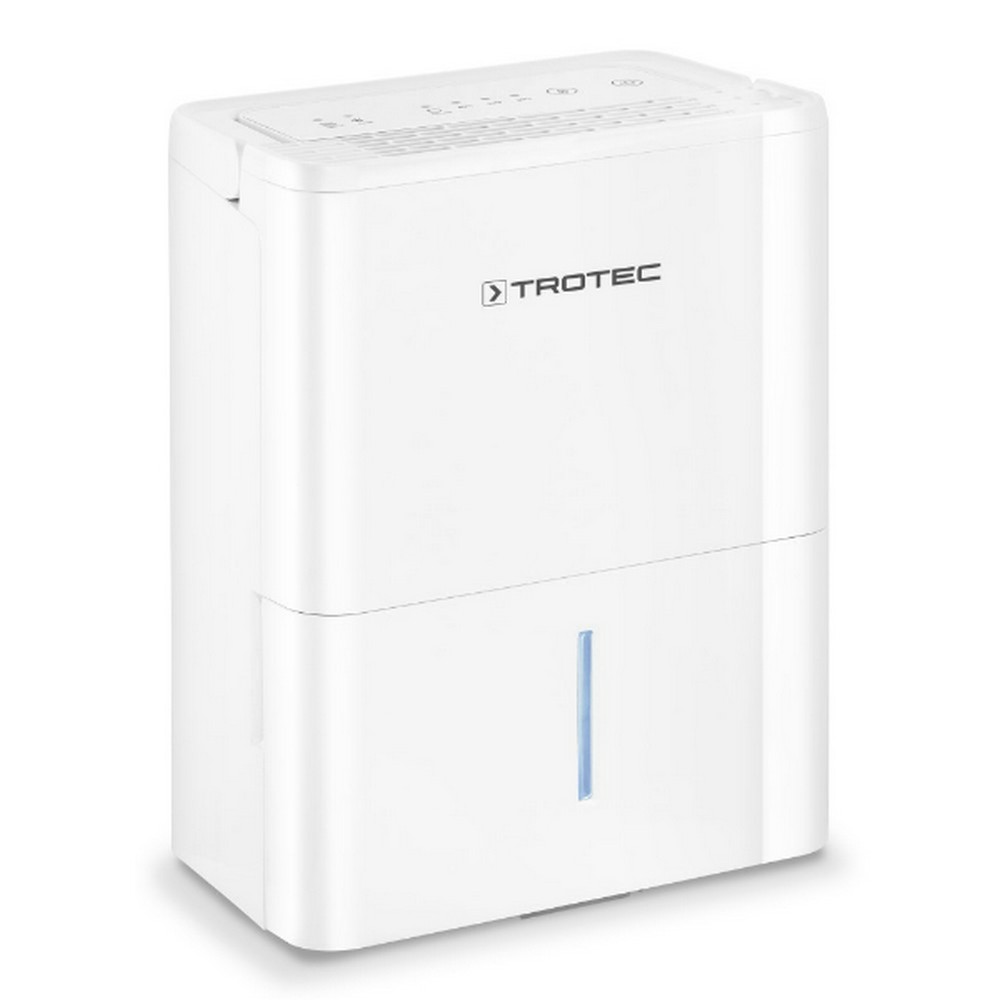

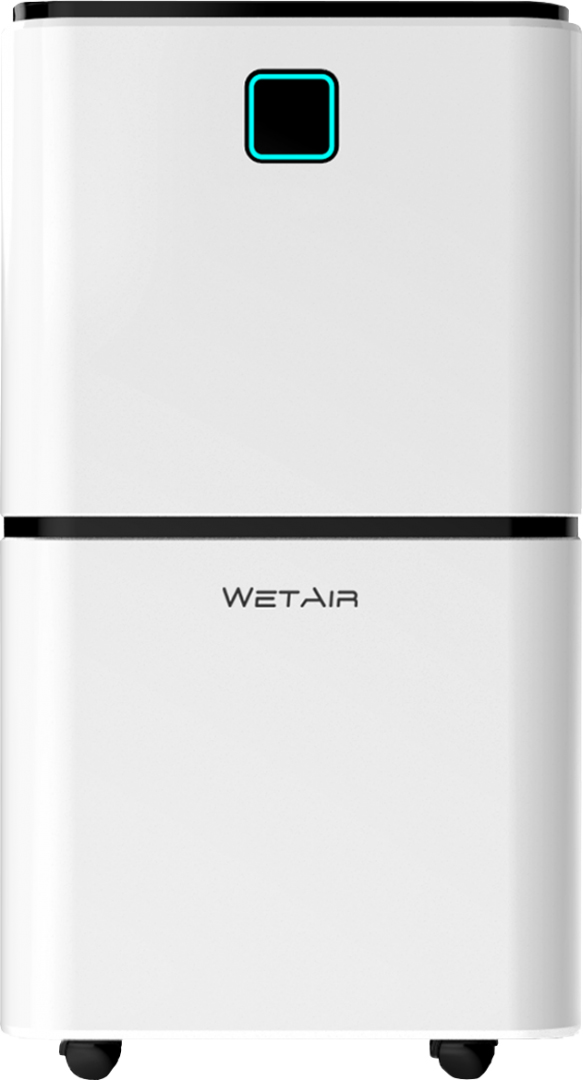

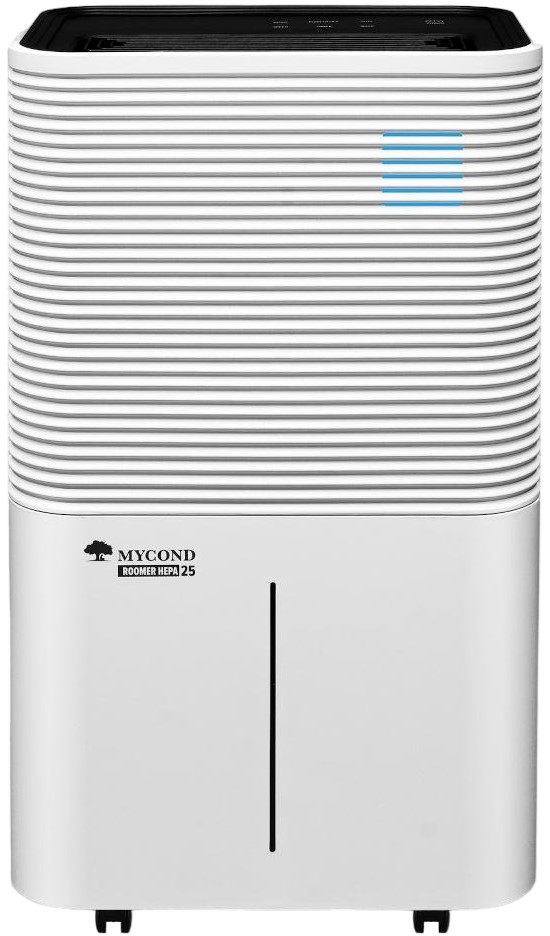

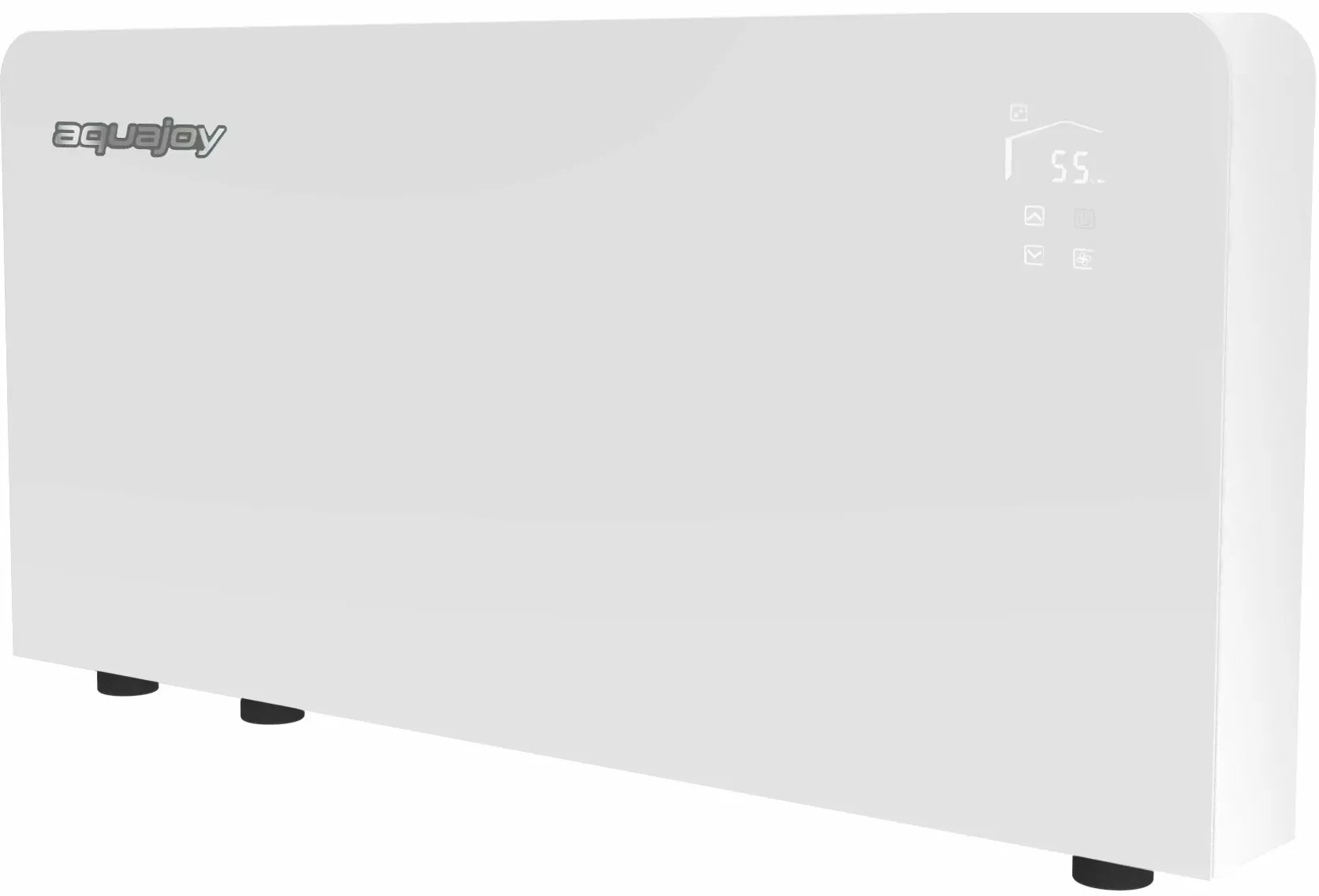

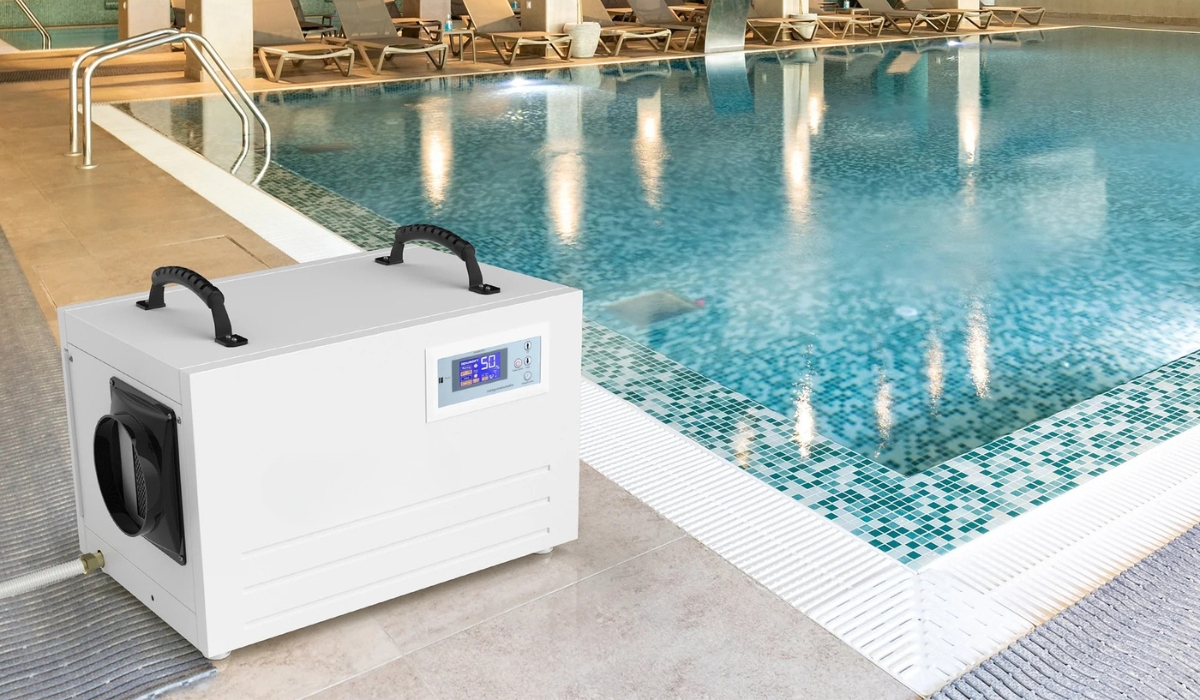

Тут-то очень выручают осушители воздуха. Они работают в автоматическом режиме – т.е. включаются только в нужные моменты. Как раз в подобных ситуациях, когда из-за дождя на улице в помещение попадает влажный воздух, осушители мгновенно решают возникшую проблему. Разумеется, при условии, что они правильно подобраны.
Таким образом, вентиляционная система регулирует воздухообмен и частично снижает уровень влажности, а осушители воздуха помогают ей поддерживать этот самый уровень влажности. К тому же, представленные на рынке осушители воздуха для помещений с бассейнами, имеют современный дизайн, благодаря чему прекрасно смотрятся в любом интерьере.

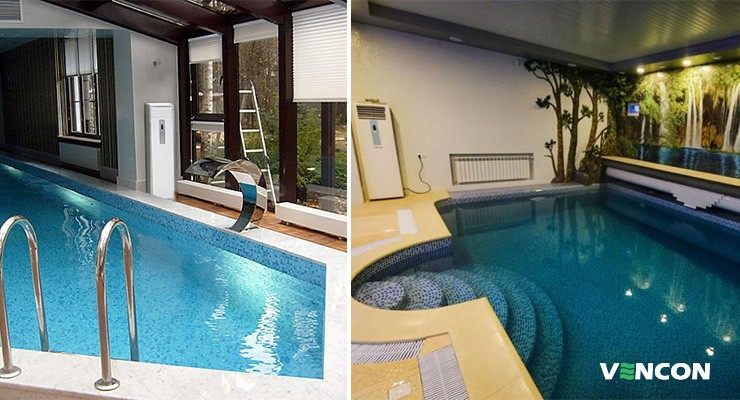

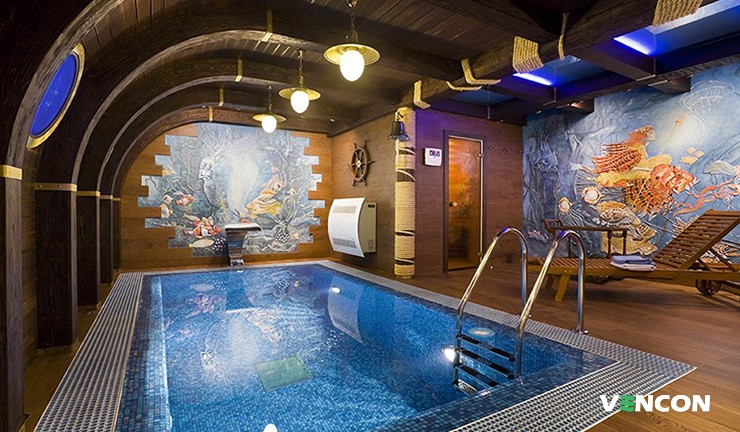

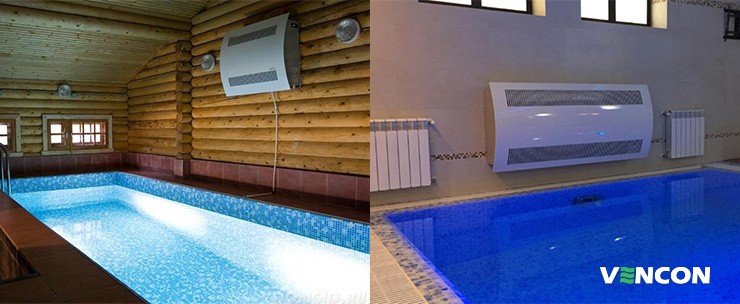

Для максимальной эффективности настенные осушители монтируют поближе к зеркалу воды. Так они будут мгновенно удалять избыточную влажность. Конечно же, перед этим нужно заранее решить проблему с подводом электропитания и дренажного трубопровода, по которому будет отводиться конденсат.
При желании можно приобрести осушители с разной комплектацией:
- безкорпусные устройства отлично подходят для скрытой установки в фальш стене или в смежном помещении;
- приборы с водоохлаждаемыми конденсаторами способны отдавать избыточное тепло, полученное во время осушения, тем самым нагревая воду в бассейне;
- устройства с водяным или электронагревателем способны компенсировать теплопотери помещения.
Другие решения для вентиляции и осушения воздуха в бассейне
Для объектов с бассейном, так же как и для помещений с 3D-принтерами, проектировать вентиляцию желательно индивидуально. Тогда в зависимости от проекта и целевых задач, которые должны быть решены для монтажа вентсистем можно установить:
- приточно-вытяжную вентиляцию;
- канальные осушители воздуха, которые умеют подмешивать уличный воздух (но тут понадобится дополнительная вытяжная система);
- канальные осушители, поддерживающие приток и отвод воздуха (они подают уличный воздух в гораздо большем объеме, чем осушители с подмесом);
- приточно-вытяжные модели, оснащенные секцией осушения воздуха;
- системы оснащенные автоматикой и датчиками с рекуперативными модулями и прочее оборудование.

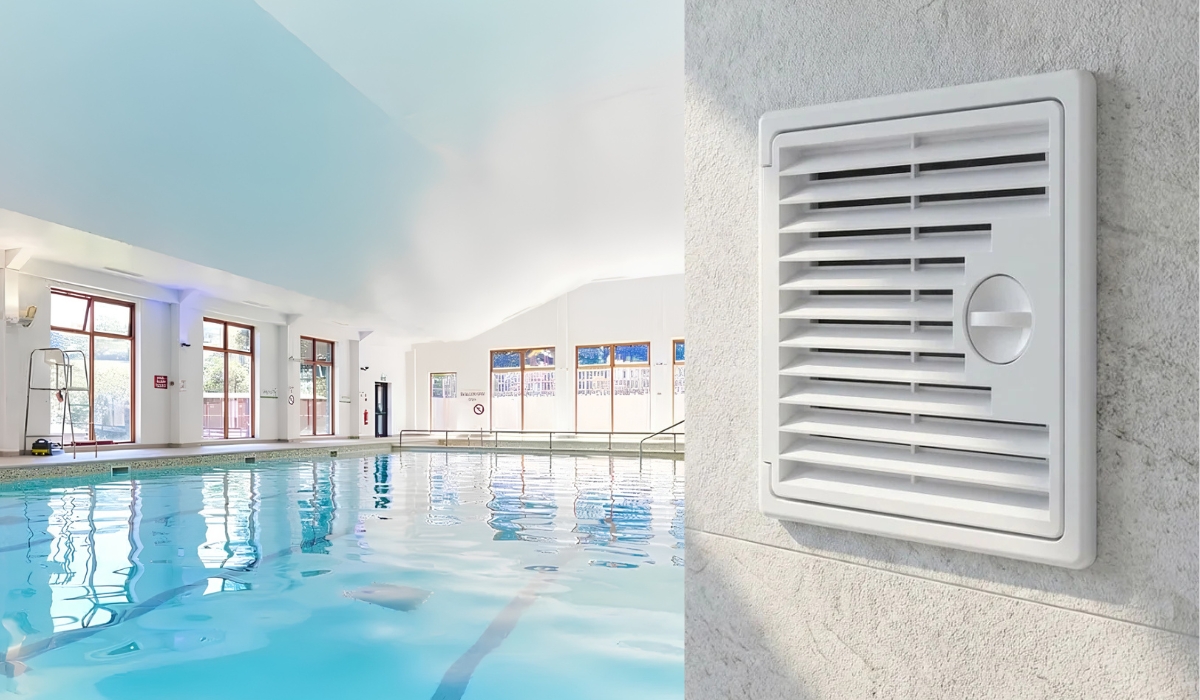

Так как все вентиляционное и осушающее оборудование нуждается в регулярном обслуживании, при скрытом монтаже необходимо предусмотреть ревизионные двери и прочие элементы для доступа к модулям.
Что лучше выбрать?
Идеального решения для вентиляции и осушения воздуха в бассейне не существует. Каждый вариант имеет свои плюсы и минусы. Причем не в плане эффективности, а в плане экономичности, сложности монтажа и стоимости.
Поэтому при выборе системы для вентиляции и осушения воздуха необходимо:
- В первую очередь отталкиваться от имеющегося бюджета.
- Провести аудит объекта, оценить характеристики и особенности помещения (площадь, количество окон, размер непосредственно купели).
- Оценить интенсивность использования бассейна (уточнить среднее количество людей, посещающих объект в пиковые часы и т.д.). Определиться с целевыми показателями температуры и влажности.
- На основании анализа условий эксплуатации составить проект вентиляции и выбрать оборудование соответствующее требованиям.
Надеемся, что наша статья помогла вам сориентироваться какой должна быть вентиляция в бассейнах, как лучше организовать вентиляцию и осушение воздуха в бассейне. Если у вас остались вопросы по данной теме или вам нужна помощь в выборе оборудования, обращайтесь за консультацией к экспертам ВЕНКОН.
