Комфортная жизнь человека во многом зависит от того, каким воздухом он дышит. В большинстве случаев открытая форточка или окно наполняет квартиру воздухом, в котором отчетливо ощущается выхлопной газ и уличная пыль. Чтобы решить этот сложный вопрос, стоит ознакомиться с такой темой, как типы вентиляционных систем. Об одной из них пойдет речь далее.
По мнению многих специалистов приточно-вытяжная вентиляция в квартире и доме может эффективно справиться с вопросом подачи воздуха. С помощью установки вентиляционной приточно-вытяжного типа можно обеспечить несколько уровней фильтрации, благодаря чему в помещение не попадает пыль и неприятные запахи. К тому же, в помещении, оборудованном данной системой, отлично циркулирует воздух, в результате чего запахи из кухни и туалета молниеносно всасываются, а не идут по всем комнатам. В этом и заключается назначение приточно вытяжной вентиляции. Именно поэтому она сегодня является самой популярной.

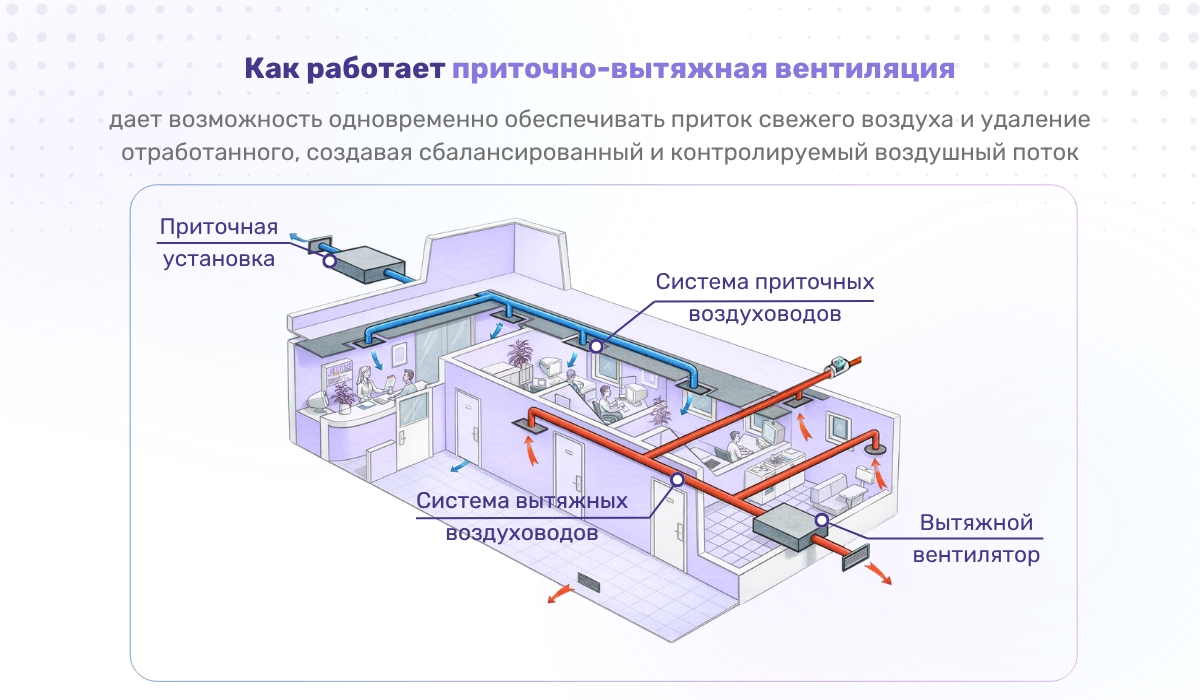

Принцип работы приточно вытяжной вентиляции
Для обеспечения попадания и вывода воздуха в любое помещение, производители предлагают приточно-вытяжные системы вентиляции разных конструкций и комплектаций. Они предусматривают естественное или искусственное (принудительное) перемещение воздуха, а также системы бывают местного (децентрализованные, локальные) и общего (централизованные) использования, канальными или бесканальными.

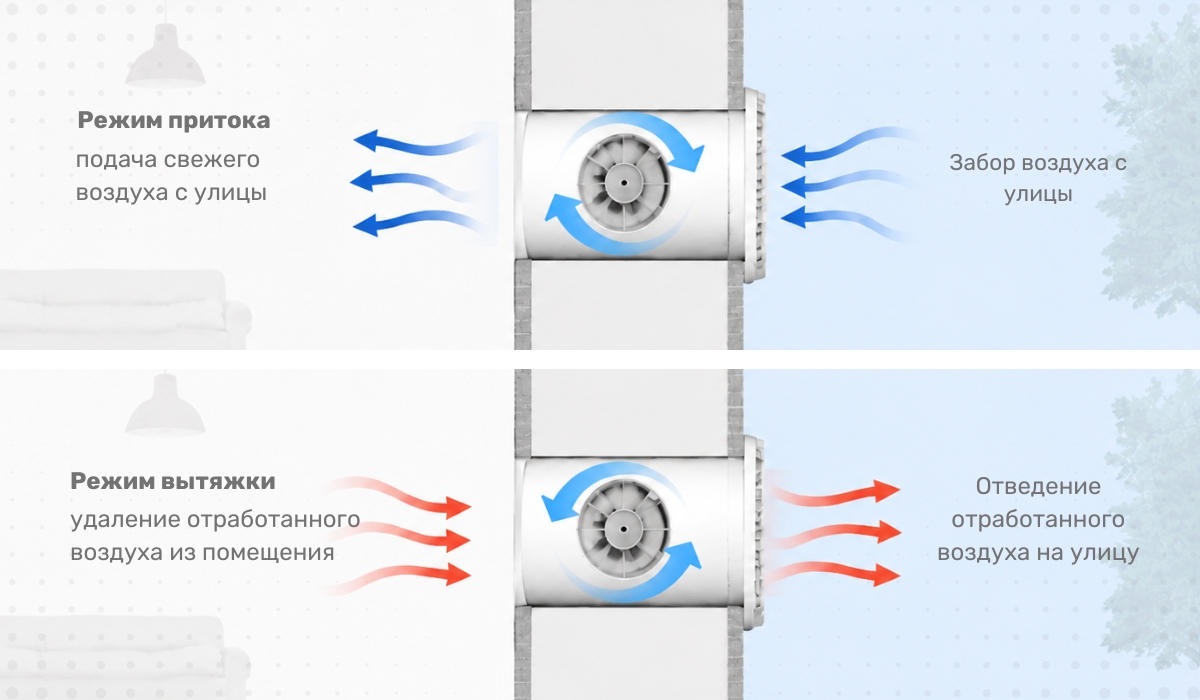

Как понятно из названия, приточно-вытяжная вентиляция выполняет и вытяжку, удаление отработанного воздуха, и приток, подачу свежего воздуха с улицы. Важно спроектировать систему таким образом, чтобы объем удаленного и подаваемого воздуха был одинаковым. Вентиляция не будет нормально функционировать без баланса потоков.
Из каких устройств состоит приточно вытяжная вентиляция
При установке таких систем для принудительного и естественного воздухообмена могут использоваться различные приборы и комплектующие. К ним относятся:
- Воздуховоды. Элемент канальной вентиляционной системы. Выполняет роль транспортировки потоков воздуха.

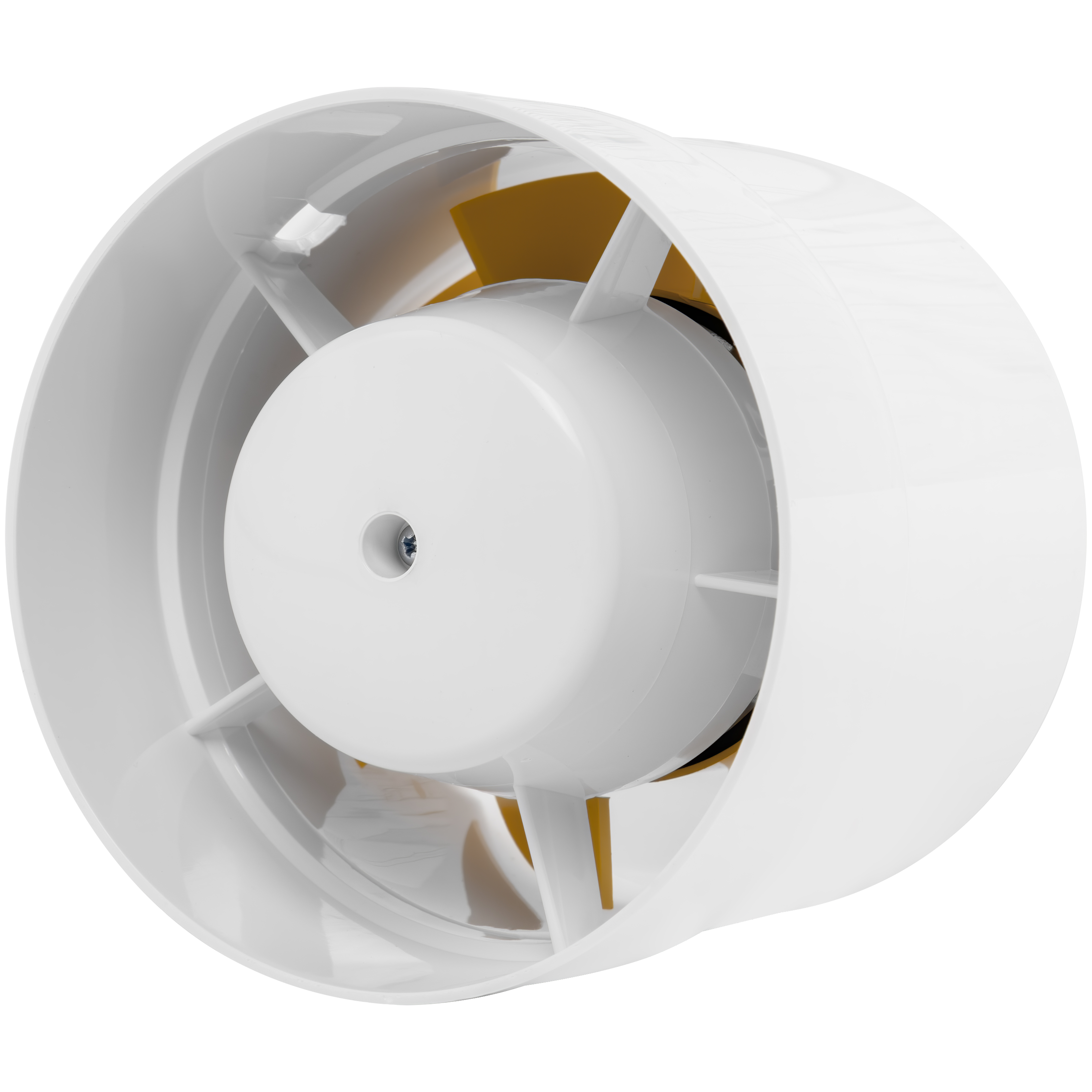

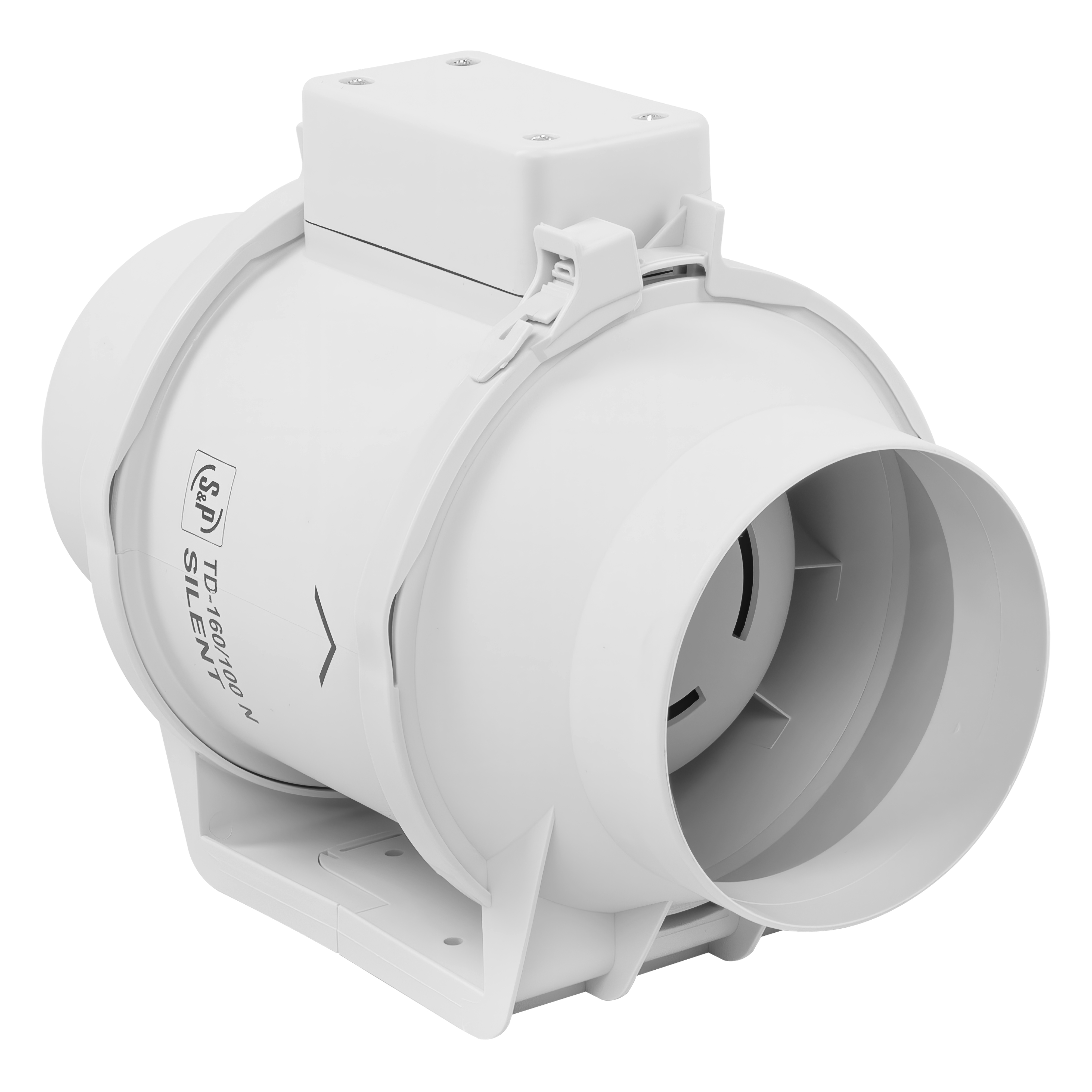

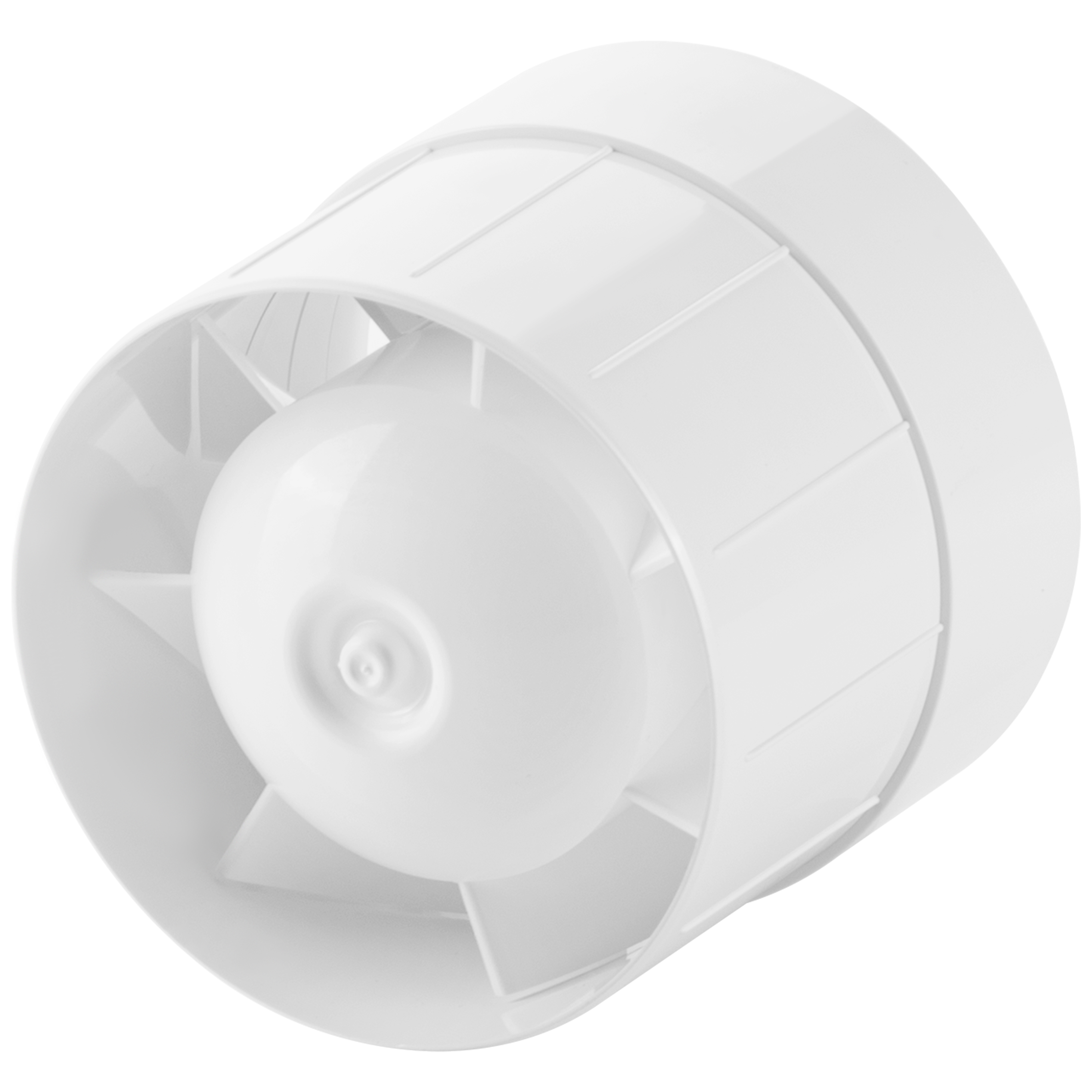

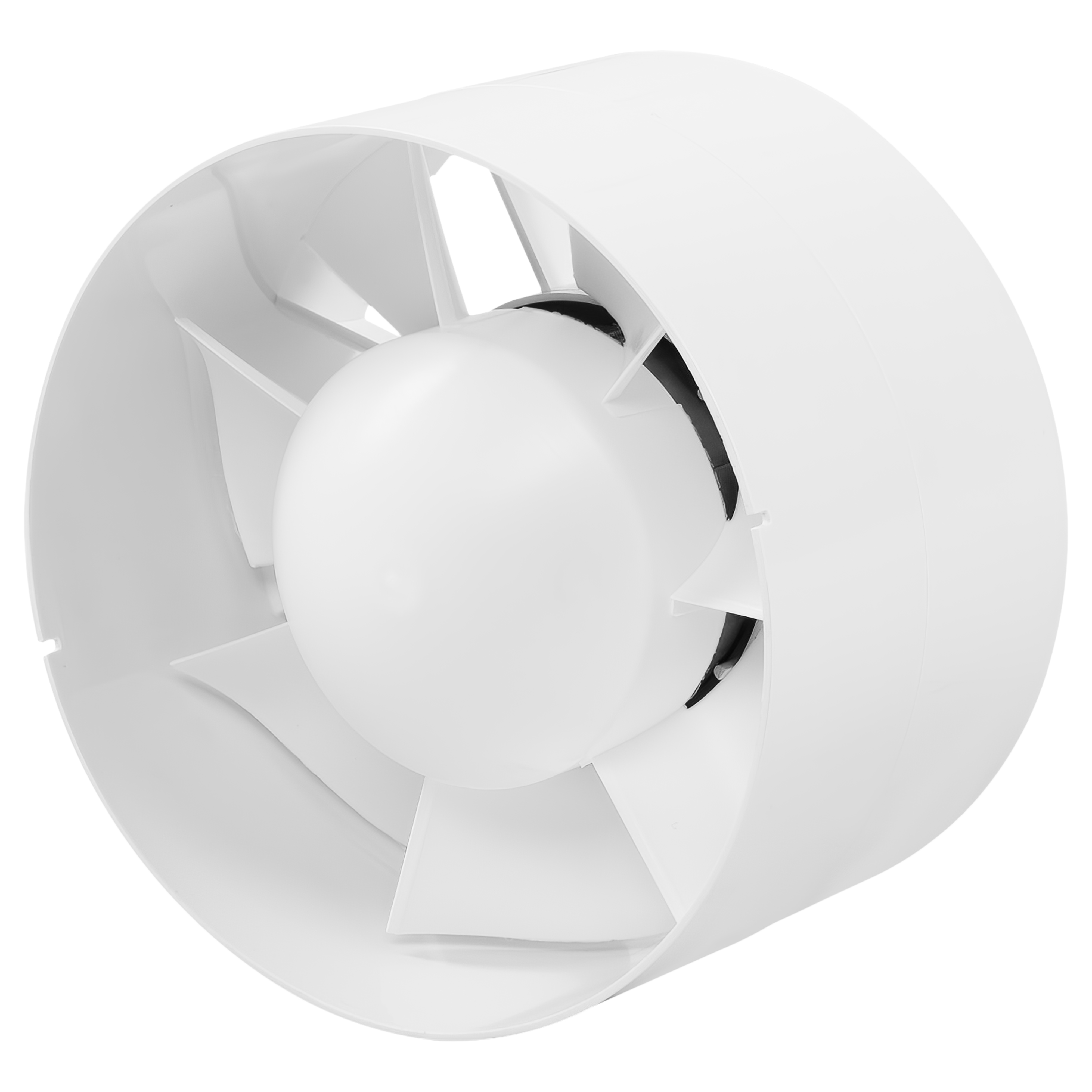

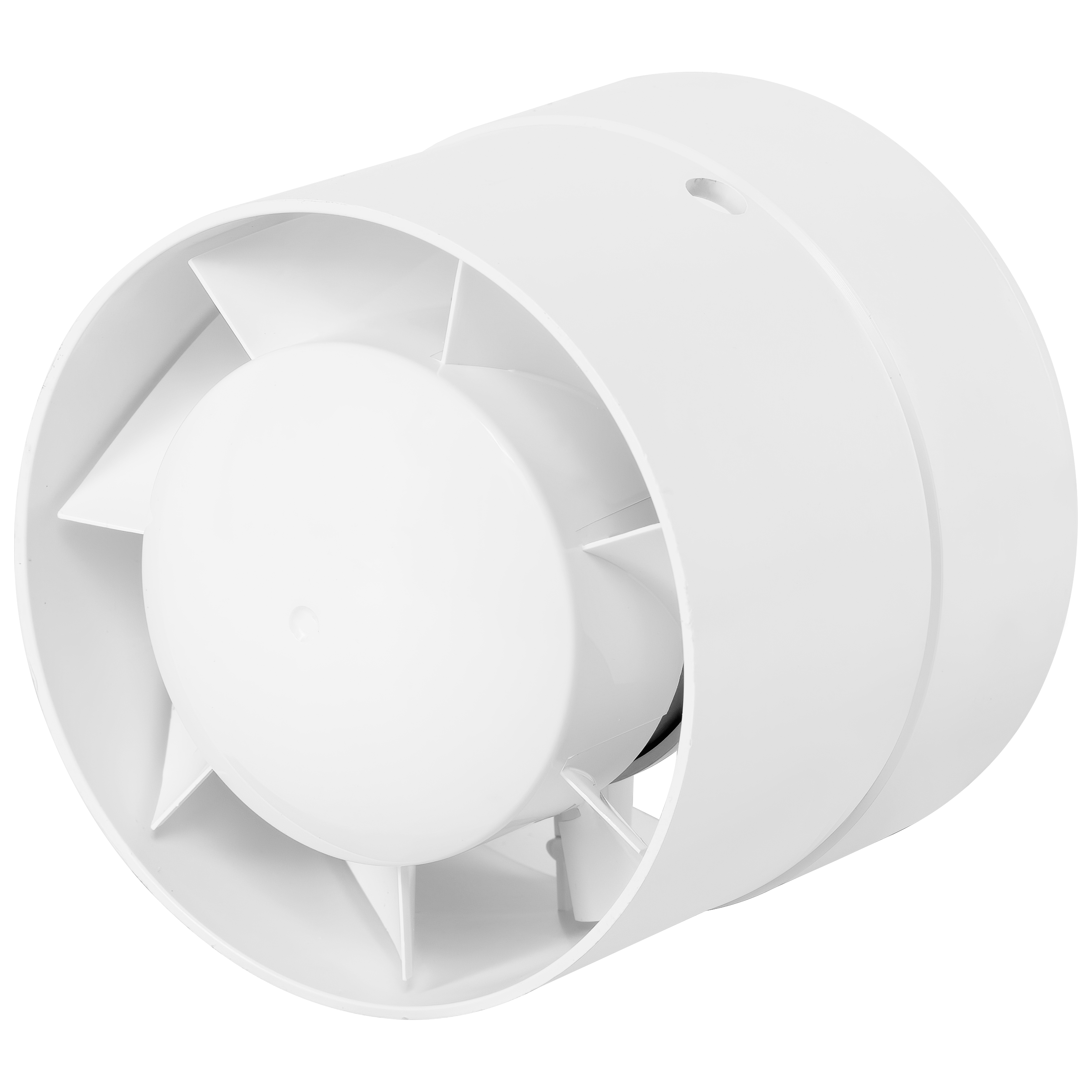

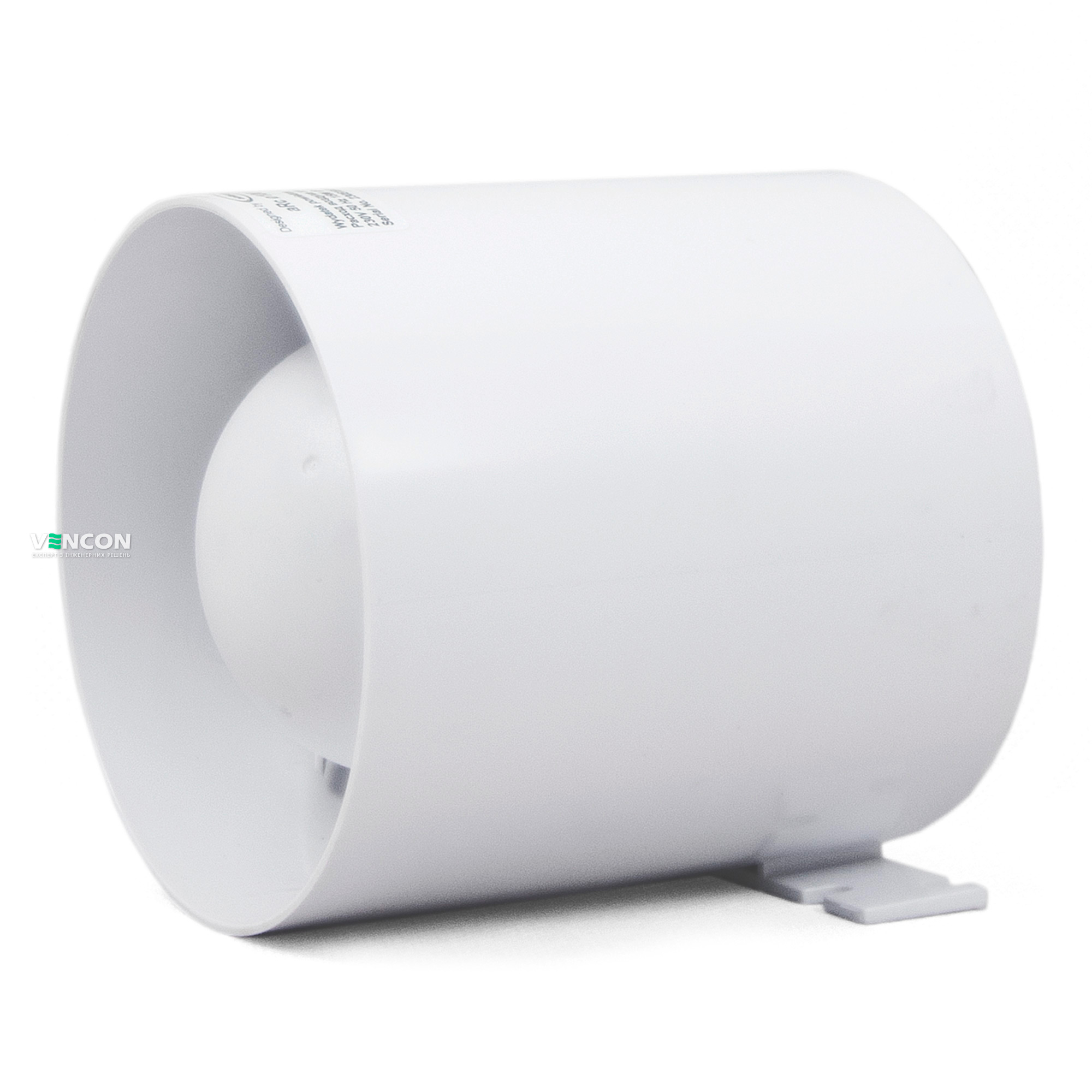

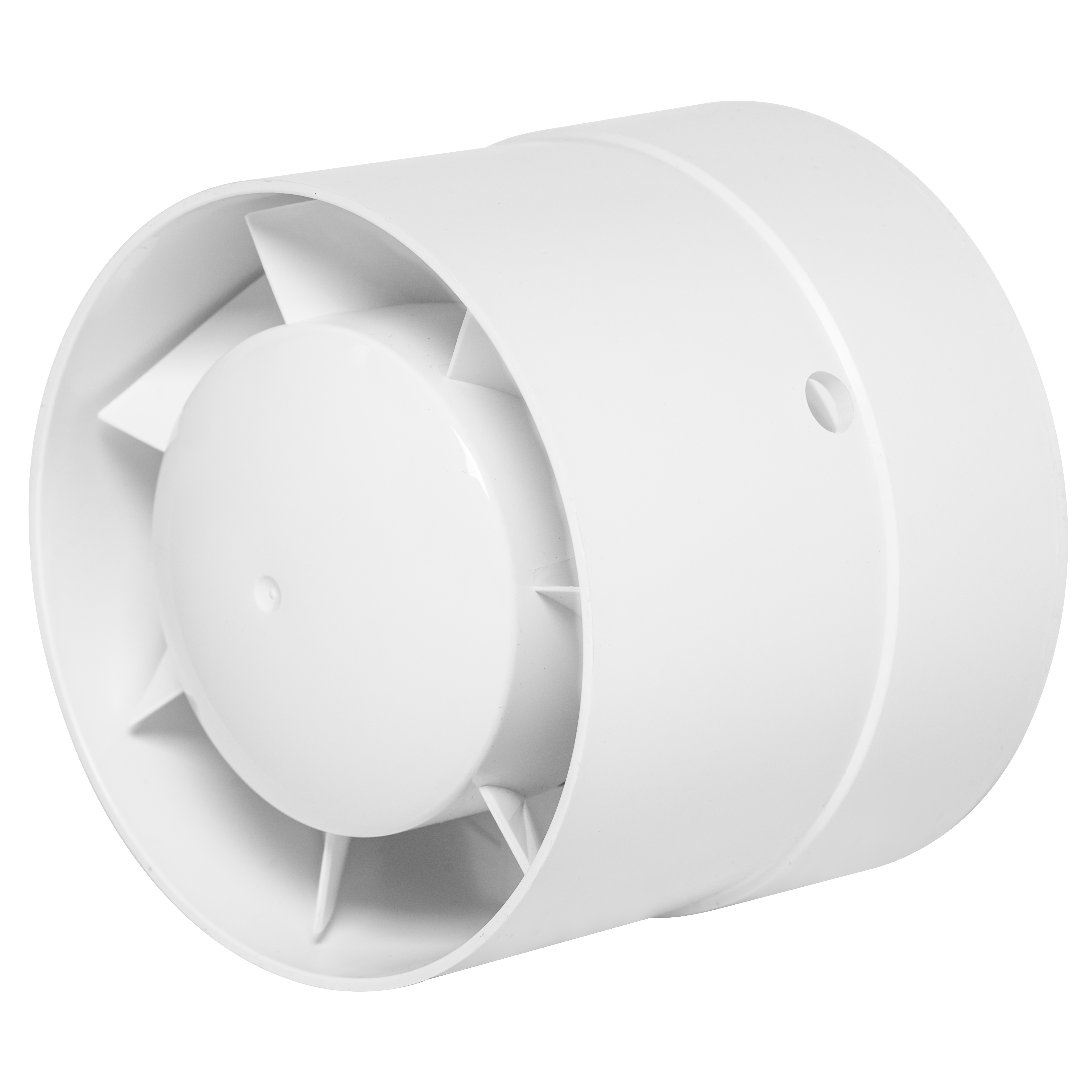

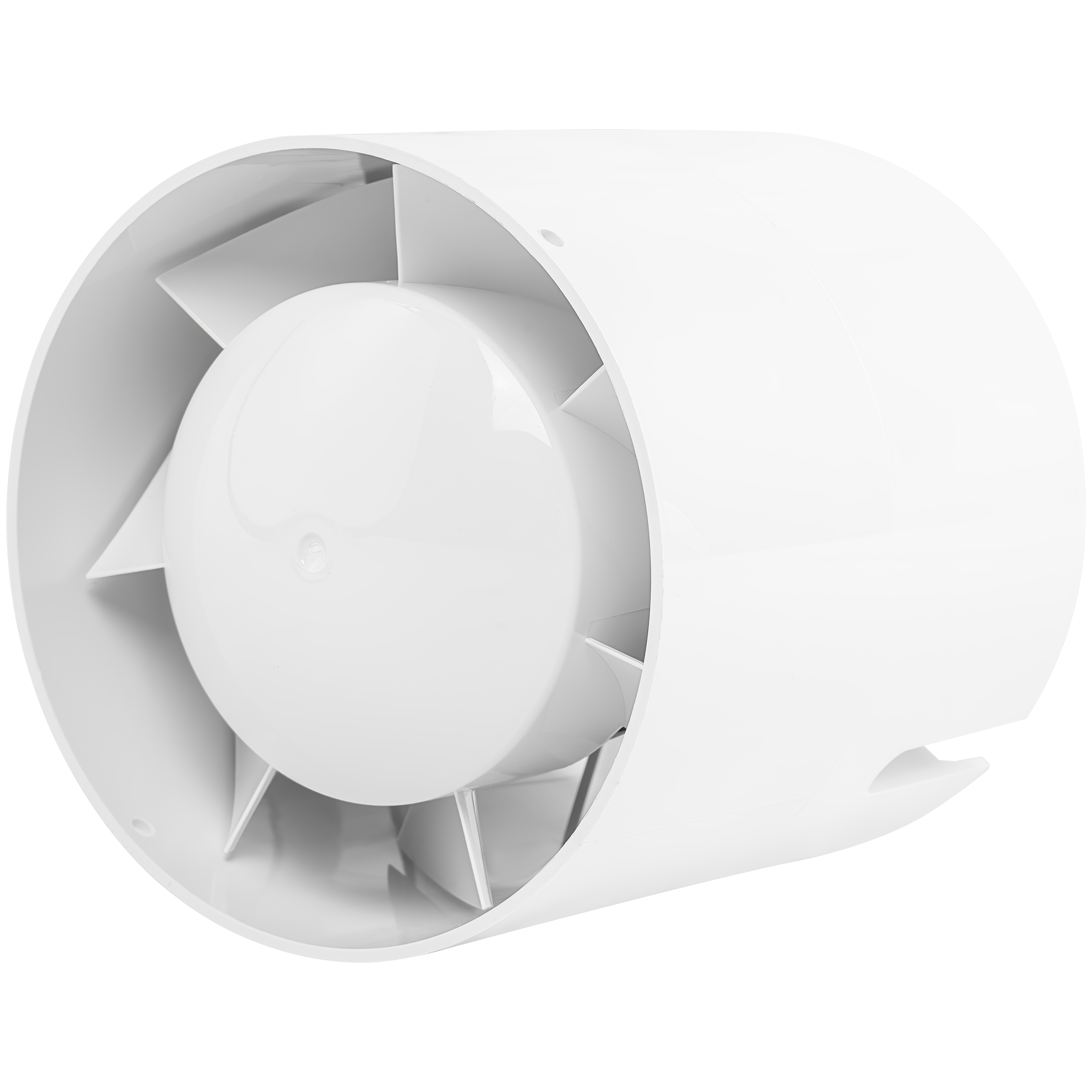

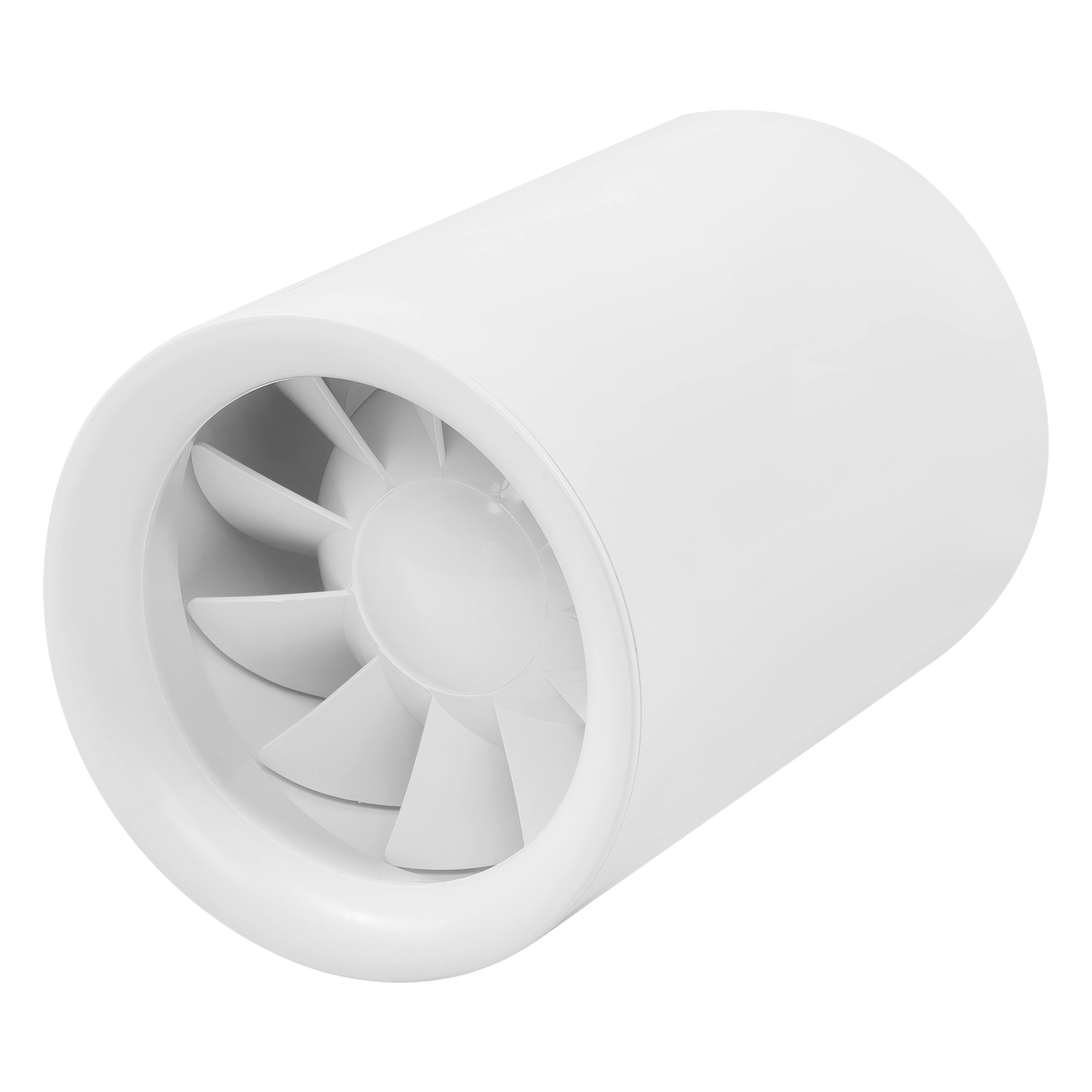

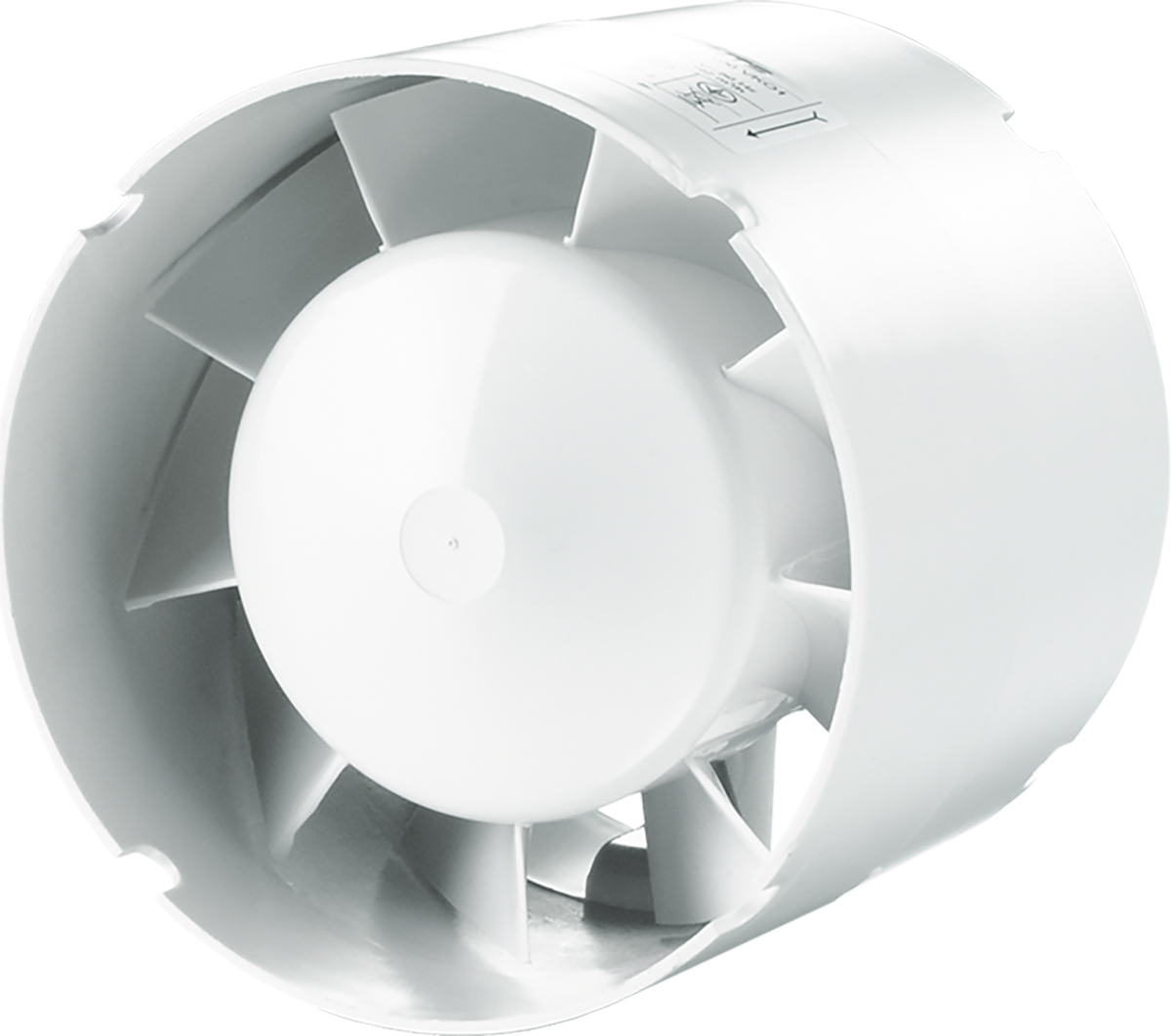

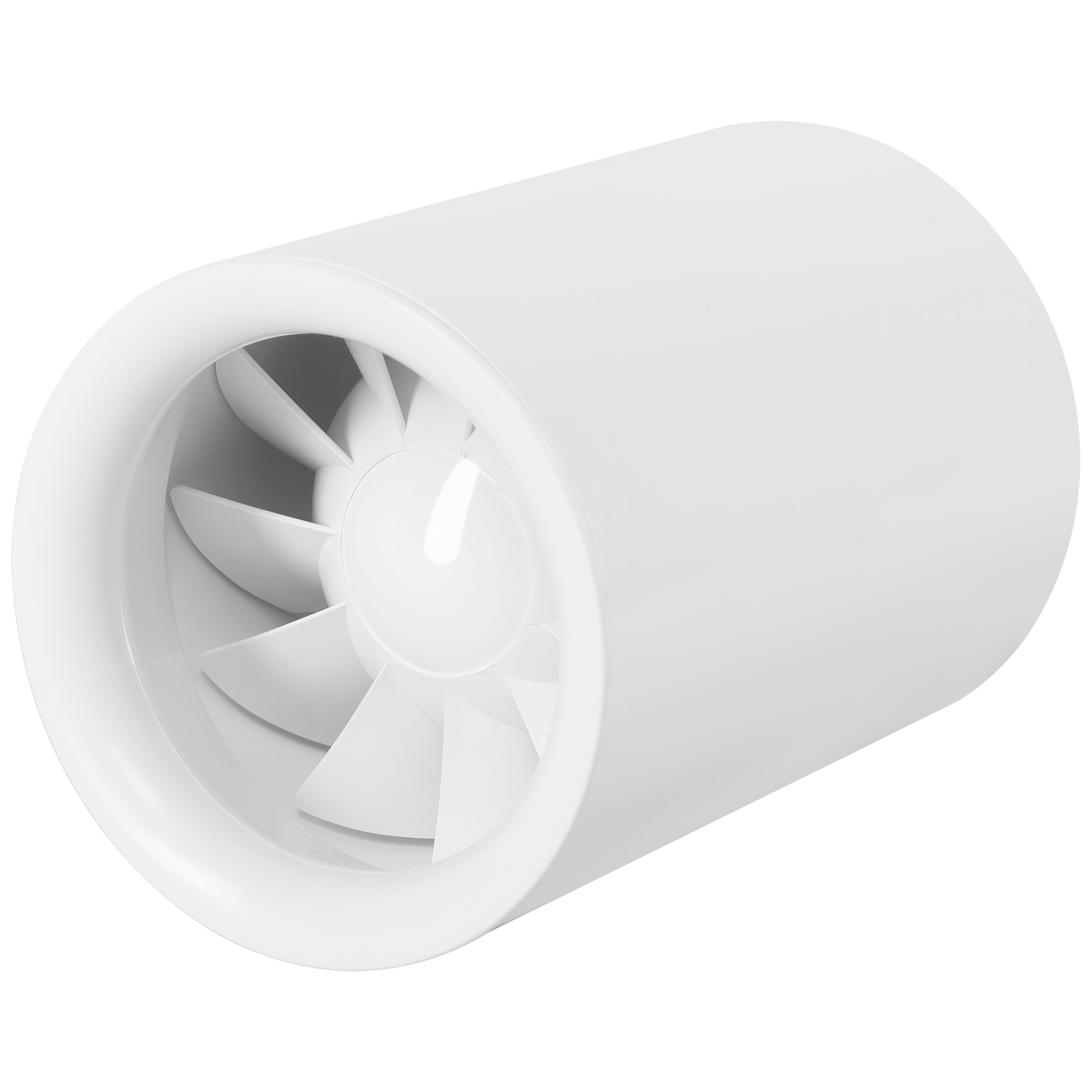

- Приточно вытяжная установка, накладная вытяжка, вентилятор канального типа. Устройство с крыльчаткой, которое создает давление для движения воздушных масс.
- Фильтры. Применяются для очистки потока. Чаще приточного, но могут устанавливаться и на вытяжной.
- Решетки. Рассеивают приточный поток, устраняют сквозняки, защищают воздуховоды от попадания крупных предметов, осадков.
- Нагреватели, охладители. Устройства искусственно подогревают или охлаждают приточный воздух с помощью электричества или отопления, чтобы достичь комфортной температуры микроклимата в зависимости от сезона.

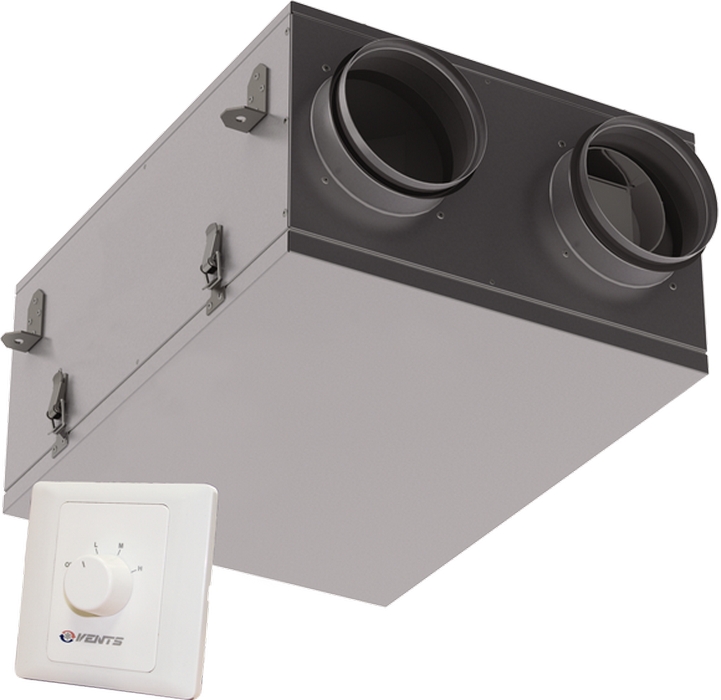

- Рекуператоры. Приборы, осуществляющие теплообмен между приточным и вытяжным потоками, рекуператор воздуха для дома помогает снизить расходы на отопление зимой почти вдвое, поскольку такая вентиляция сохраняет тепло.
- Автоматика и управление. Система датчиков фиксирует изменения в среде и посылает сигналы на контроллер, который задает интенсивность работы того или иного устройства. Также вентиляция оснащается ручным управлением через локальный или дистанционный пульт. В том числе, может быть организовано управление со смартфона.
Не все эти устройства являются обязательными в каждой вентиляционной системе. Это лишь возможный набор компонентов. Их определяет проект под вентиляцию в Киеве или другом населенном пункте с учетом климата, специфики помещений, пожеланий заказчика. В большинстве случаев такие системы работают с высокой мощностью, а потому обеспечивают подачу воздуха по всему помещению. Можно выбрать вариант для квартиры, дома, огромного торгового центра, офиса – рынок предлагает ассортимент.
Перед приобретением и установкой той или иной конструкции в обязательном порядке проводятся специальные расчеты, создается схема предстоящих работ. В таких документах указываются места, на которых будут размещены все узлы и элементы системы. Важно рассчитать оптимальную мощность вытяжки. Это делается следующим образом: определяется объем квартиры или дома, после чего этот результат умножается на нужную кратность (количество воздухообменов), которая зависит от степени загрязнения помещения и его назначения. Также производительность может рассчитываться по количеству людей в комнатах. Полученное значение – требуемая мощность вытяжки.
На какие виды делится система приточно вытяжной вентиляции
Приточно-вытяжная система делится на несколько видов в зависимости от своих параметров и особенностей. Рассмотрим каждый из них и разберем назначение того или иного типа системы.
Естественная и принудительная вентиляция приточно-вытяжная
Естественная приточно-вытяжная вентиляция – самая примитивная, но все еще используется. Ее особенность в том, что вытяжка и приток осуществляются с помощью естественной тяги, возникающей из-за разницы температур, приточно вытяжные вентиляторы не используются. Поэтому возникает основной недостаток такой системы – зависимость от погоды, летом она работает хуже.
Естественная вентиляция не способна создать мощный воздушный поток, поэтому часто не оснащена фильтрами. С приточным потоком в помещение попадает пыль, запахи, уличный шум. Кроме того, в ней отсутствует автоматика, а управление осуществляется лишь примитивно – например, иногда предпочтение отдается воздухораспределителю с регулировкой жалюзи или заслонкам.
Естественная вентиляция применяется в помещениях с небольшой площадью и без значительных загрязнений воздуха. Например, в кладовых, прихожих, сараях, местах содержания скота. Также естественная вентиляция используется в старых жилых и нежилых зданиях – многоквартирных домах, учебных заведениях, больницах. Там она обычно нуждается в модернизации.
Чаще всего приточно вытяжная вентиляция относится к вентиляции принудительного типа. Принудительная приточно-вытяжная вентиляция отличается большей эффективностью. В ней воздушный поток движется не за счет естественной тяги, а благодаря работе вентиляторов, крыльчаток, приводимых в движение электродвигателем. В такой системе может применяться приточный, вытяжной или реверсивный (приточно-вытяжной) вентилятор, способный менять направление вращения.
Отсюда вытекает несколько преимуществ:
- можно создать высокое давление для эффективного движения воздушного потока независимо от температуры на улице;
- можно регулировать скорость вращения вентиляторов и задавать производительность системы;
- доступно усовершенствованное управление системой, в том числе и на автоматическом уровне;
- с помощью специальных вентиляционных запчастей – фильтров, можно очищать воздух;
- воздушный поток может принудительно двигаться по воздуховоду в любое помещение здания.
Принудительная вентиляция применяется в канальных и бесканальных системах. Она может обслуживать большие площади, в частности здания с несколькими независимыми помещениями. В также такая приточно вытяжная вентиляция в квартире и доме будет эффективна. Хорошо работает в загрязненной среде (ванной, санузле, кухне, мастерской, гараже, на производстве), поскольку может создать многократный и управляемый воздухообмен.
Централизованная и децентрализованная вентиляция приточно вытяжная

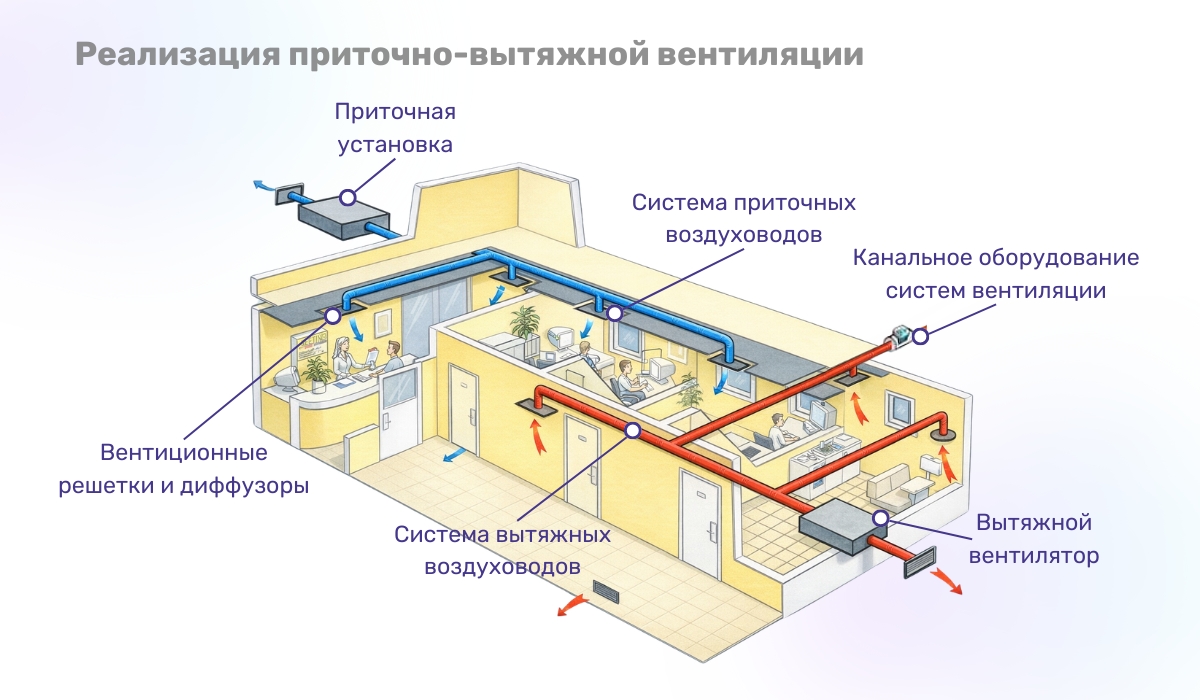

У кого-то может сложиться впечатление, что приточно-вытяжная вентиляция централизованного типа – это сложная и непонятная система. Но это совсем не так. При ее монтаже по всей площади дома, квартиры, дома или общественного здания проводятся специальные каналы, по которым в помещение будет проходить поток воздуха, и устанавливается вентилятор для вытяжки. Снаружи монтируется реверсивный (приточно-вытяжной) вентилятор. Помещение может оснащаться специальным конвектором, благодаря которому, приходящий с улицы воздух нагревается или остужается в зависимости от погодных условий.
В современных условиях централизованная вентиляция может быть только принудительной. Но нужно понимать, как выглядит приточно вытяжная вентиляция в старых зданиях – там все еще может использоваться естественный воздушный поток, который малоэффективен и часто требует улучшения современными способами. Централизованная система вентиляции может использоваться в многоквартирных, частных домах, учебных, лечебных учреждениях, гостиницах, торговых центрах, офисах и многих других местах, где необходимо обеспечить воздухообмен на большой площади в более чем одной комнате.
Поскольку централизованная система представляет собой сеть каналов, по ним может распространяться и резонировать шум от воздушных потоков. Он гасится с помощью шумоглушителей. Они же используются и для приглушения звуков вентиляторов.

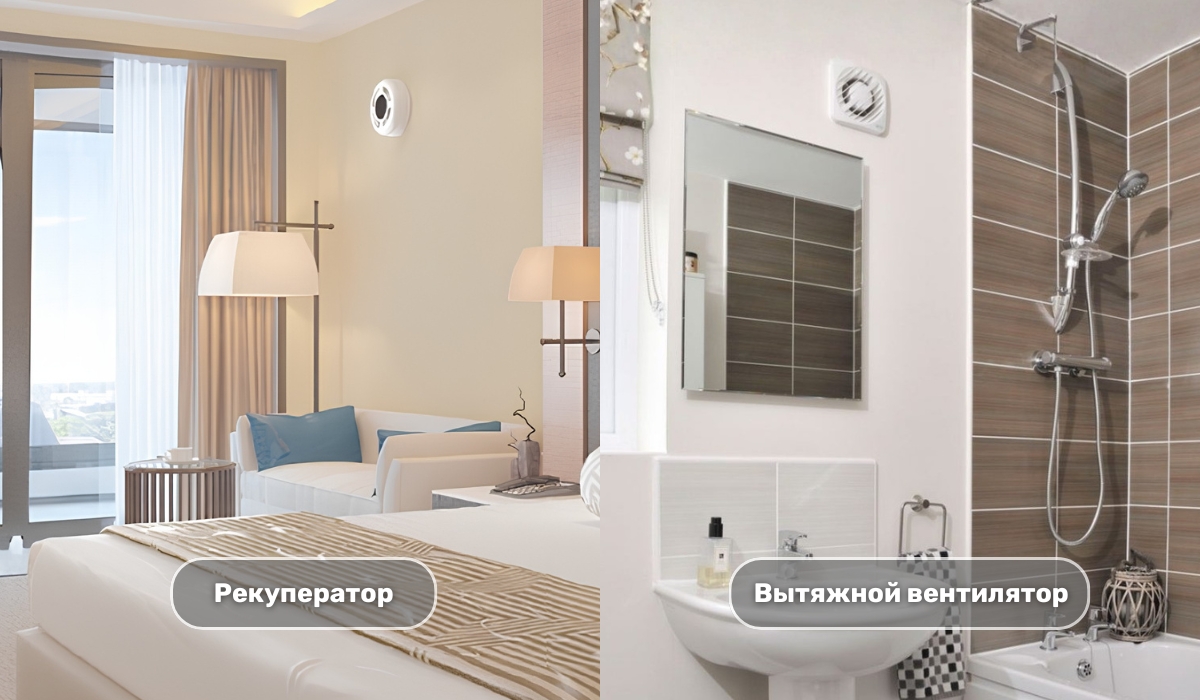

Децентрализованная система вентиляции или локальная обслуживает только одну комнату или даже одну зону помещения. Может быть естественной и принудительной. Устройство децентрализованной вентиляции бесканального типа монтируется во внешнюю стену, окно, дверь. Существует и канальный вариант, который по своему воздуховоду подключается к общим вентиляционным трубопроводам или улице.
Децентрализованная вентиляция используется в:

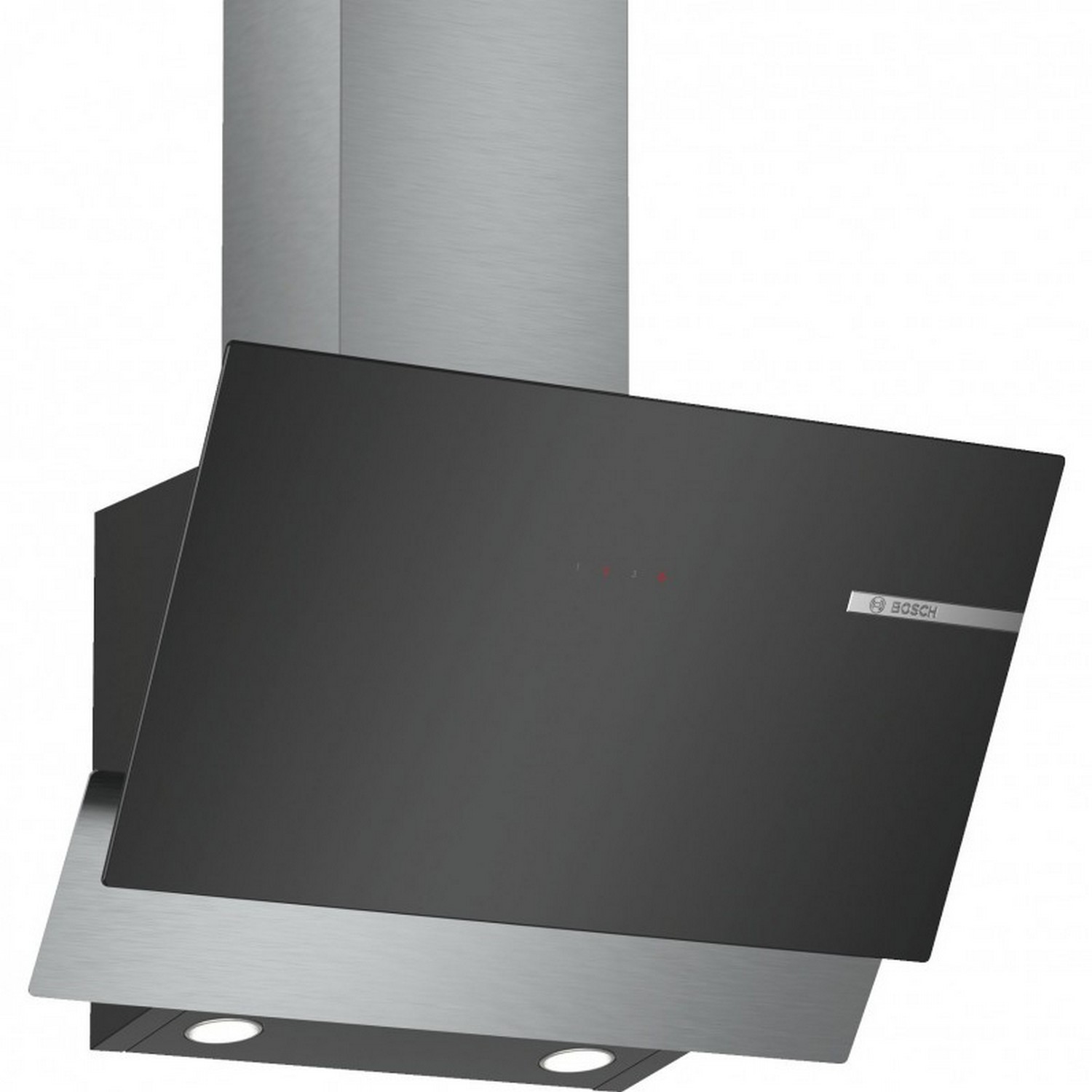

- Кухнях. Кухонная вытяжка забирает загрязненный воздух от варочной поверхности и выводит его через вентиляционный канал.
- Мастерских. Локальная вытяжка забирает загрязненный воздух от красок, клея и других материалов и выводит через канал на улицу.

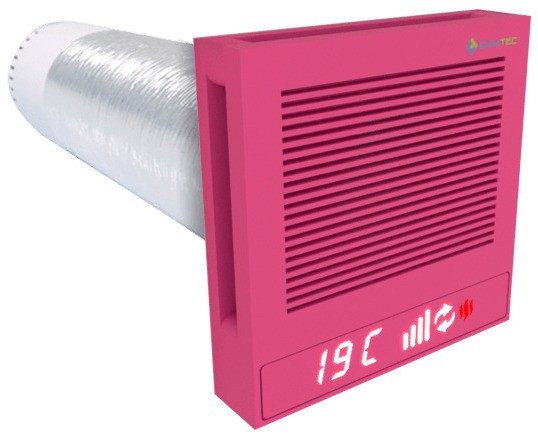

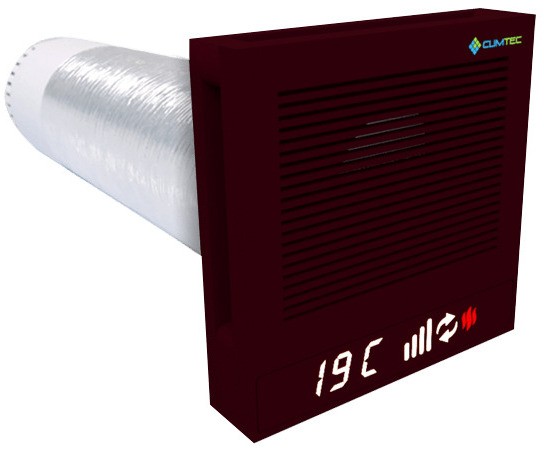

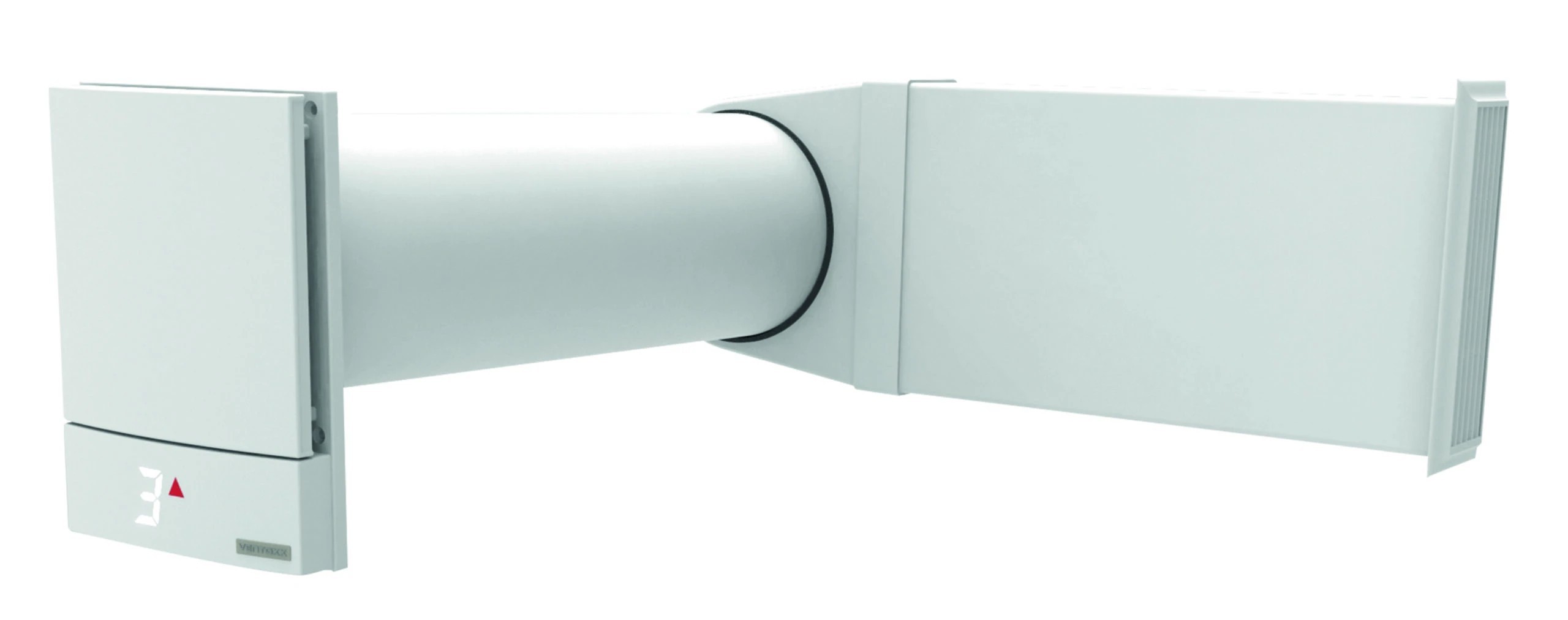

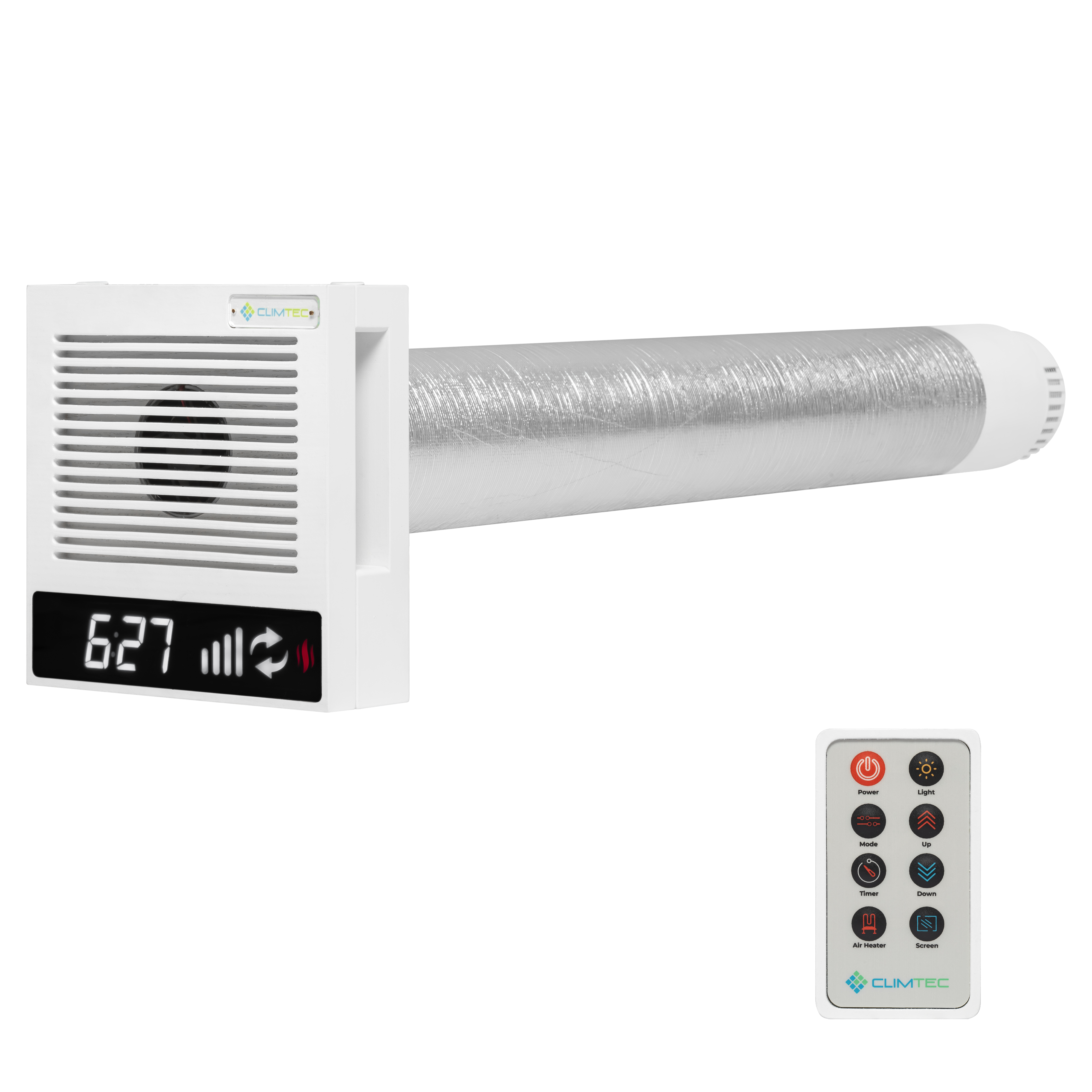

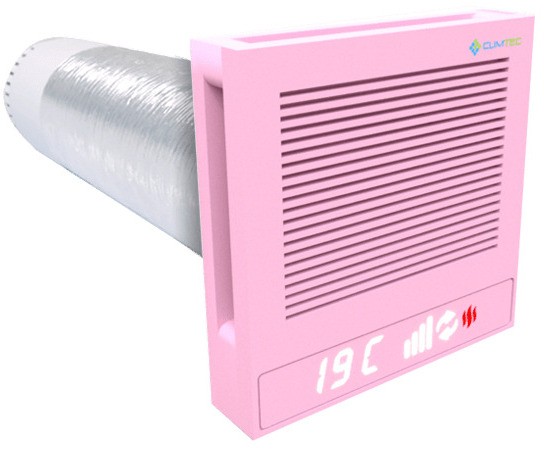

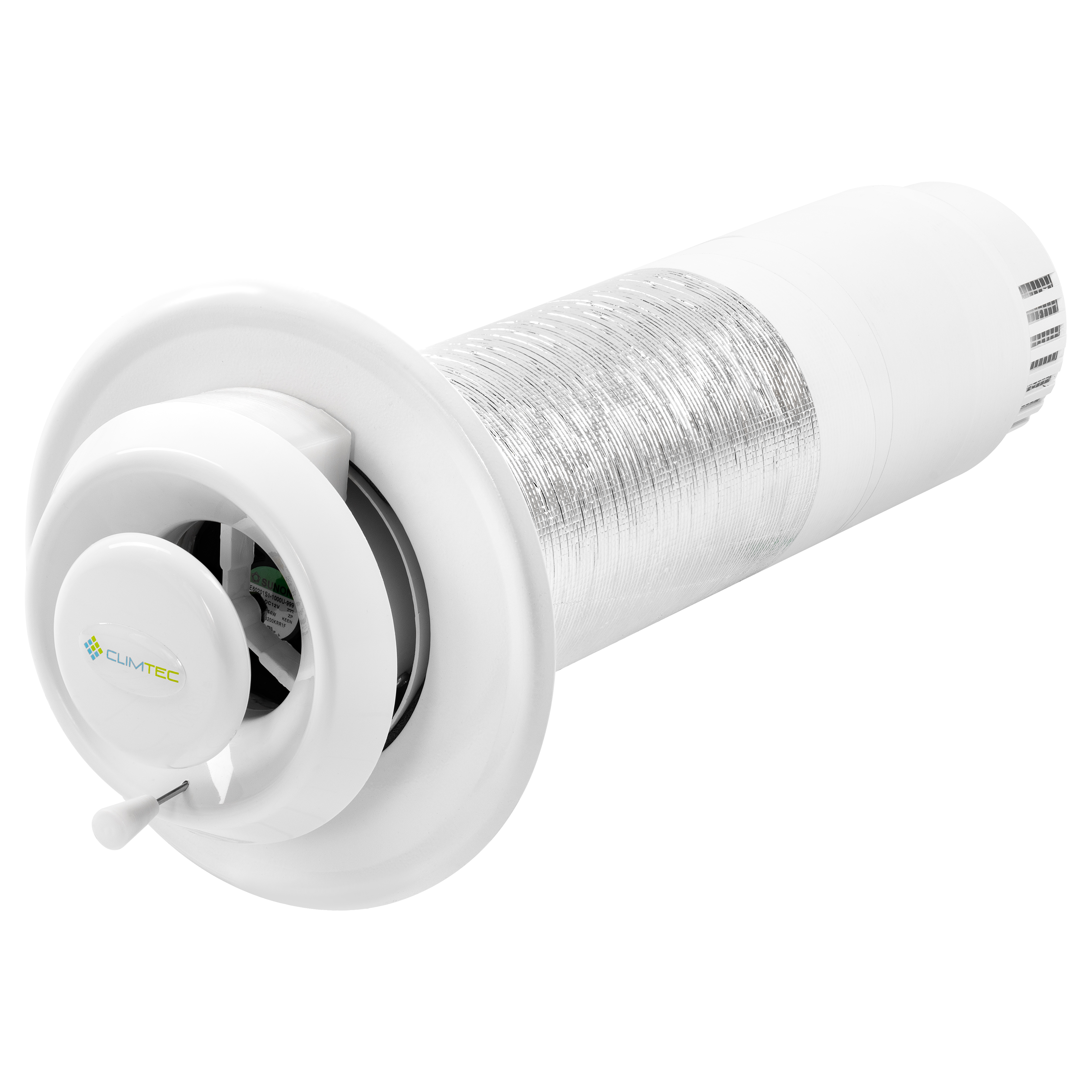

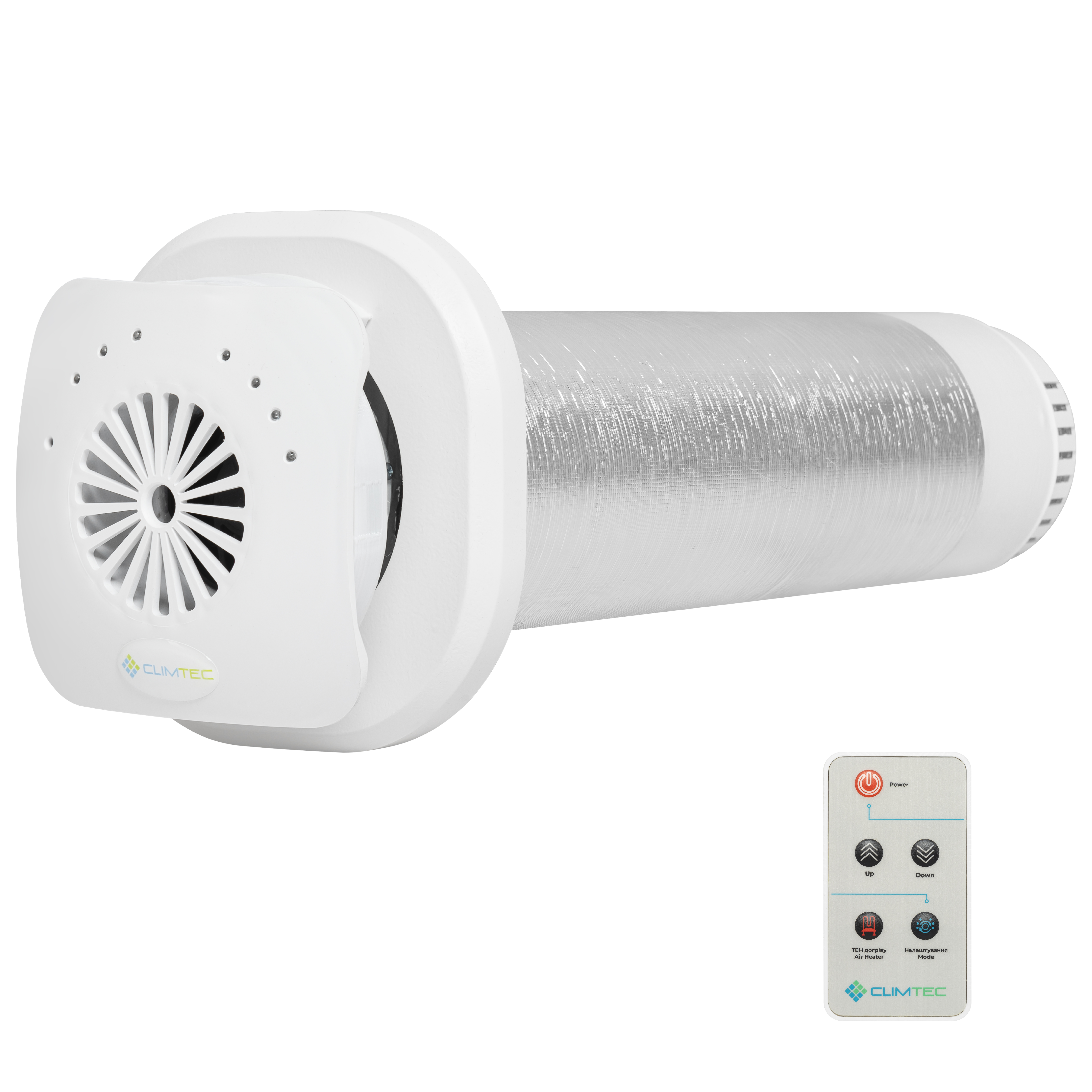

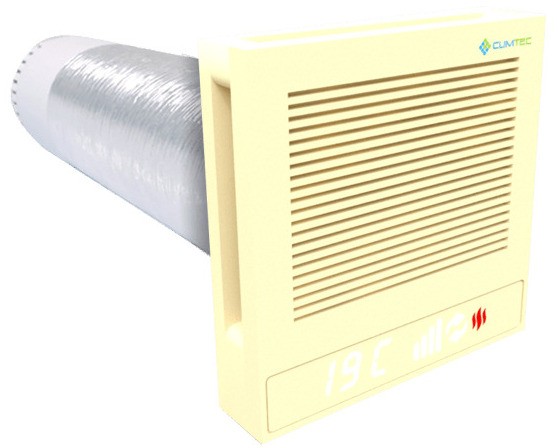

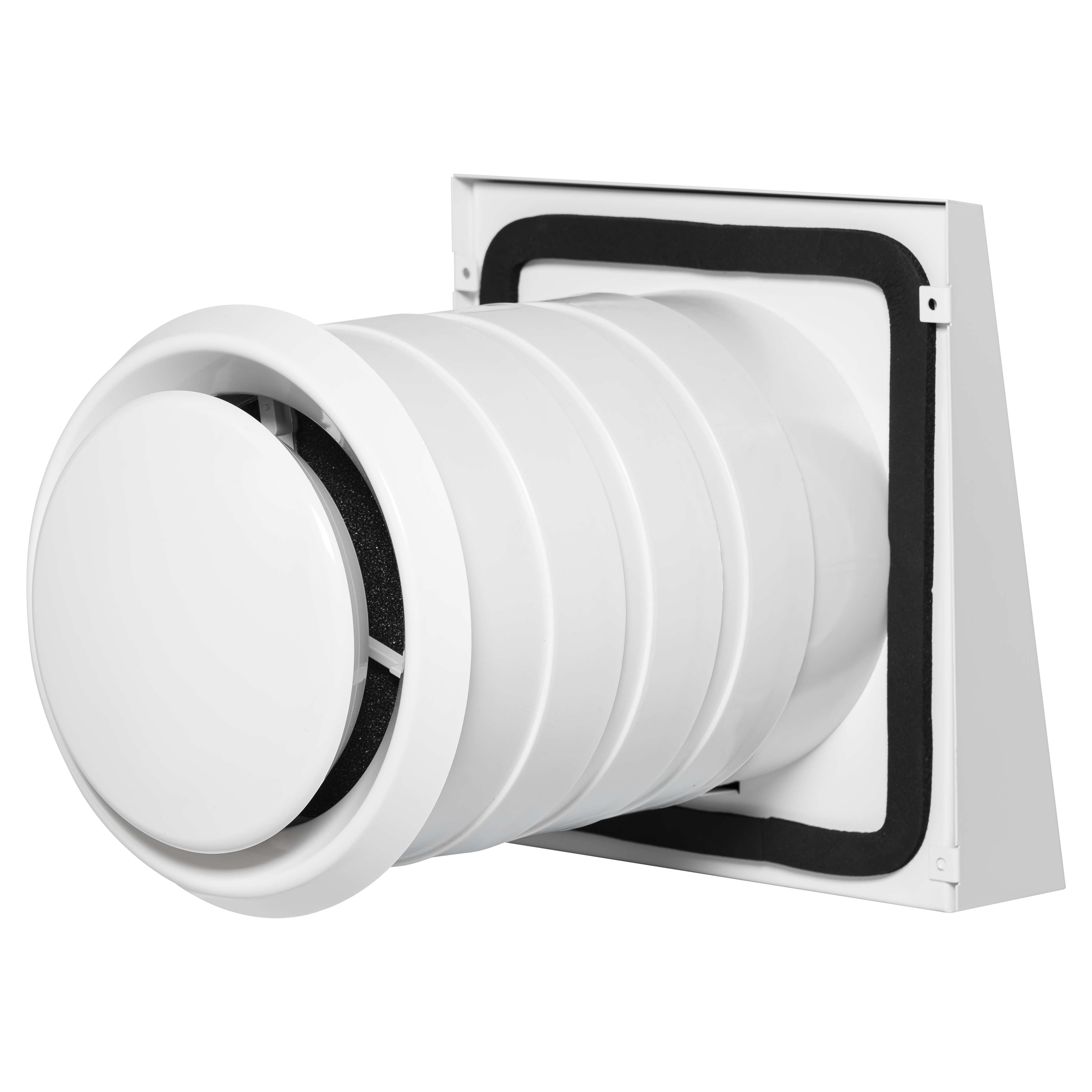

- Жилых помещениях. Настенный рекуператор – это прибор децентрализованной вентиляции.

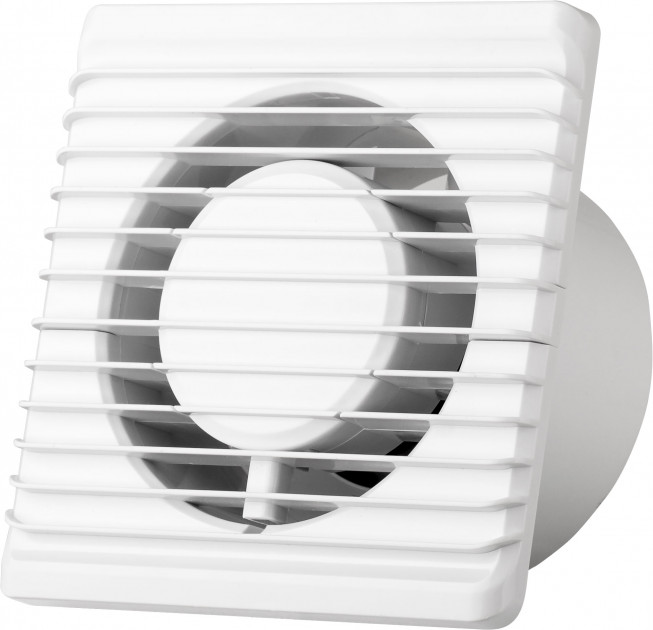

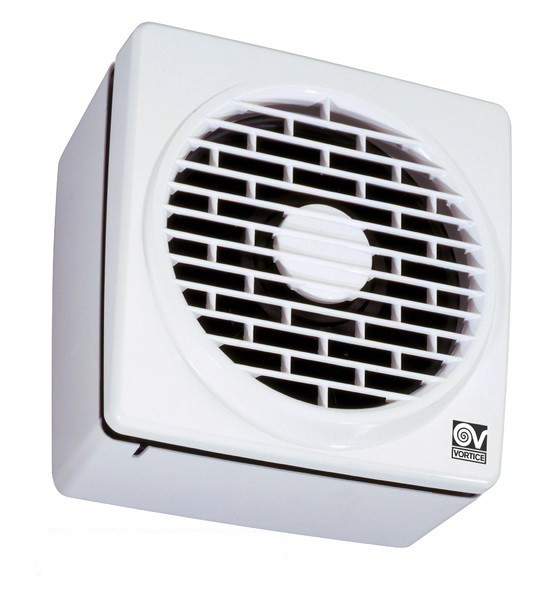

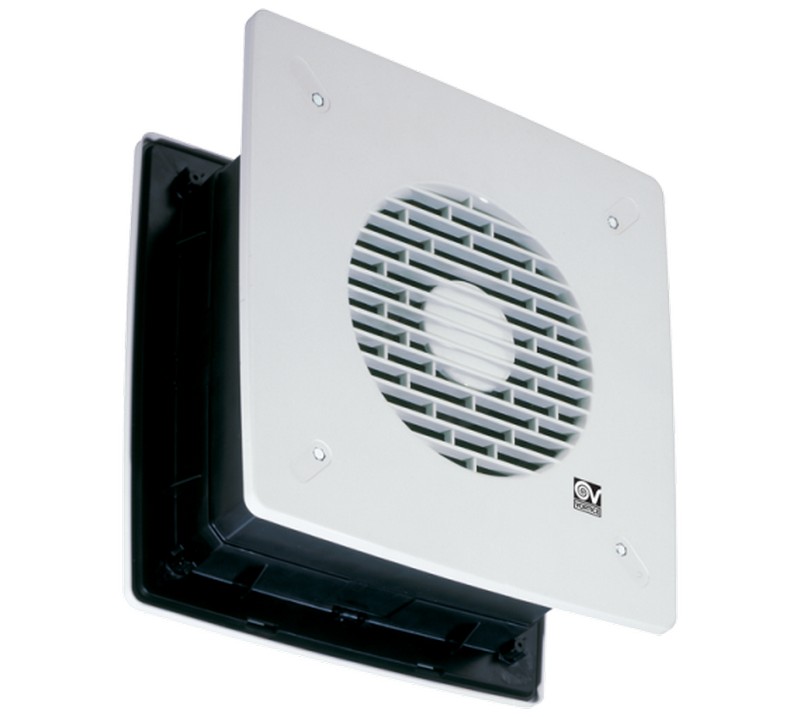

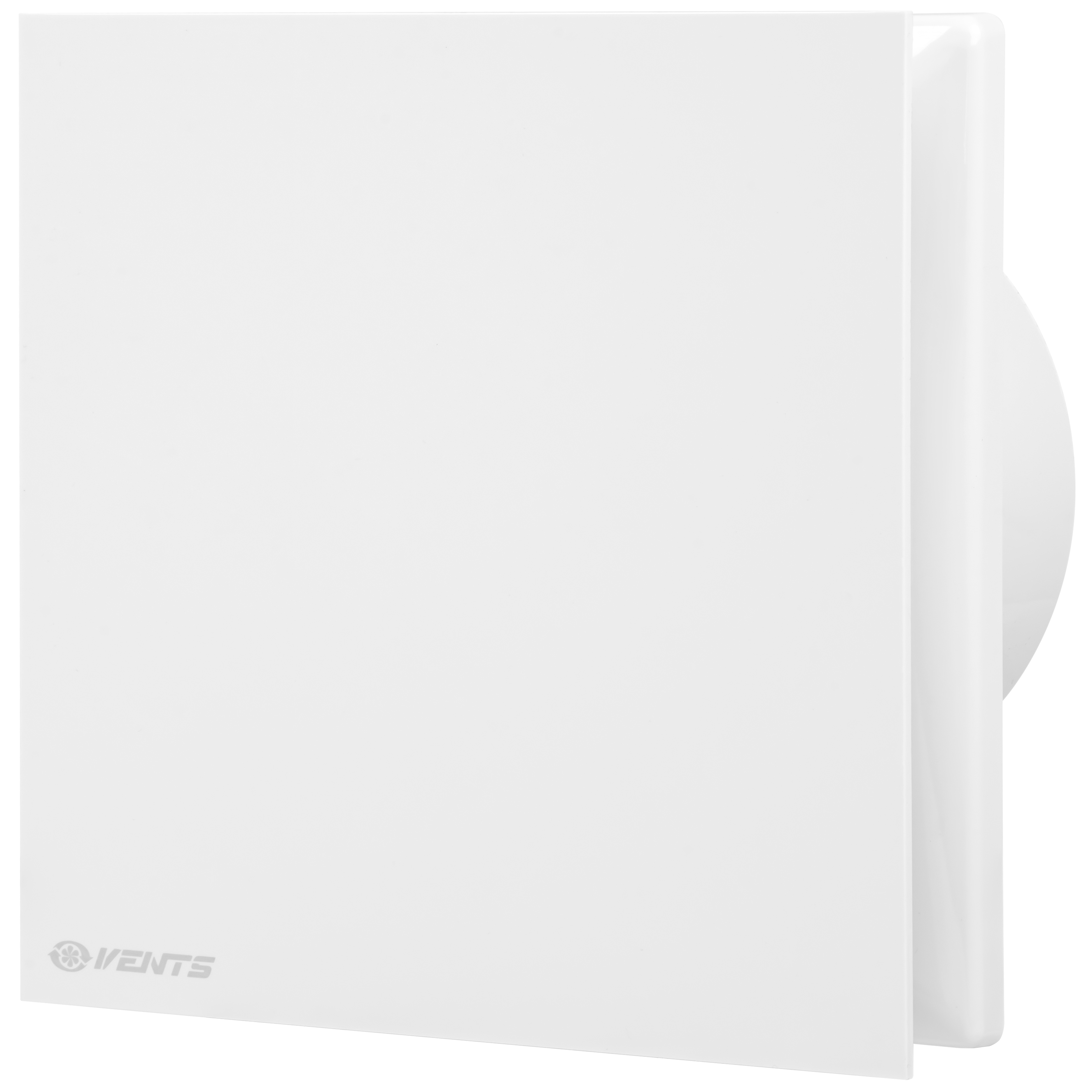

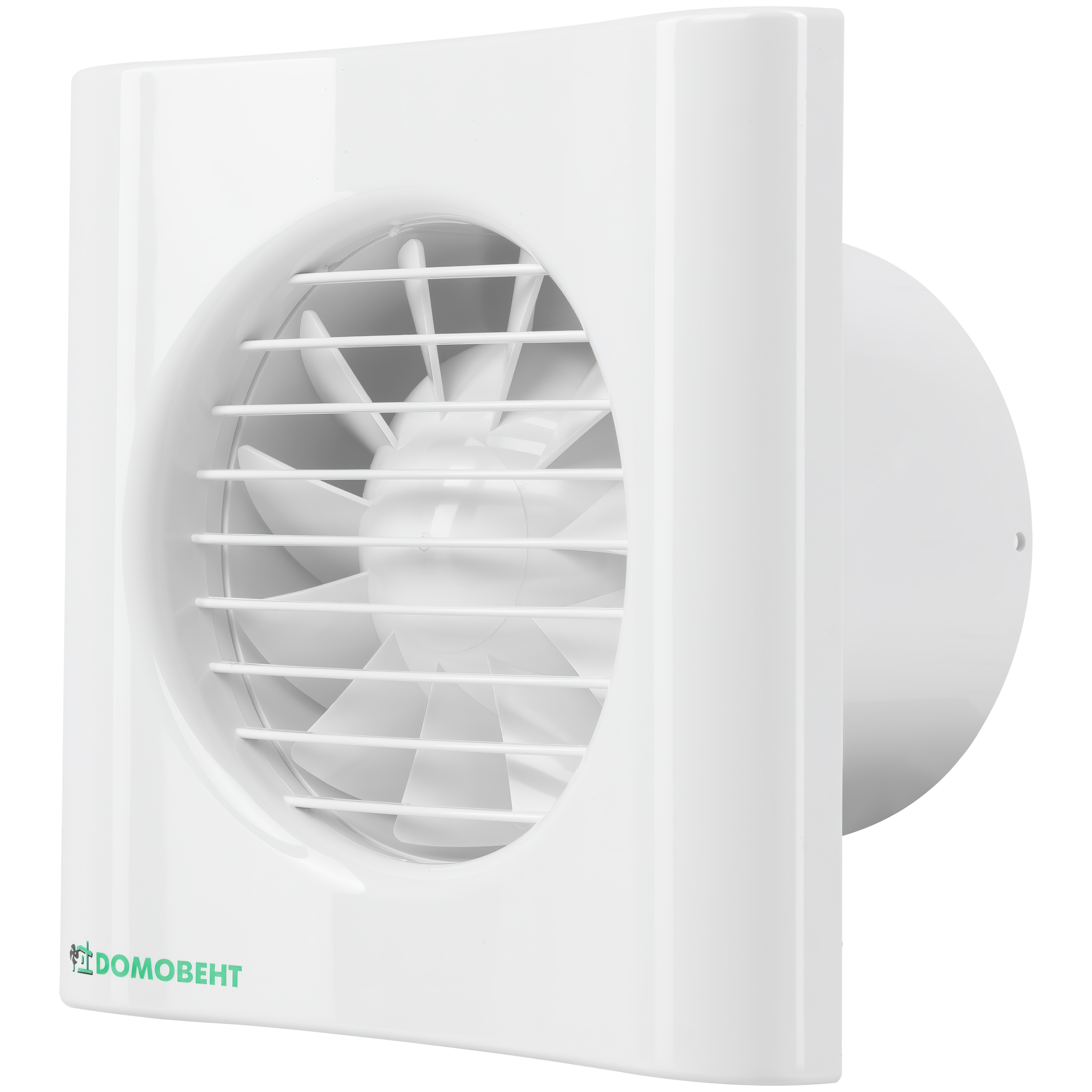

- Местах, где требуется вытяжка. Обычный вытяжной вентилятор может устанавливаться в стене и выводить воздух из помещения. Это применяется в гаражах, санузлах (чаще в общественных отдельно расположенных кабинках) и других местах.
Приток может быть как естественным, так и принудительным.
Канальные и бесканальные системы приточно вытяжной вентиляции
Здесь различия очевидны: канальная вентиляция оснащается сетью воздуховодов, бесканальная работает через устройства, установленные в стенах, окнах, дверях.
Канальная вентиляция характеризуется тем, что она чаще является принудительной и централизованной. Обычно используется на больших площадях, обслуживает целые здания. Бесканальная вентиляция может быть принудительной и естественной, всегда децентрализованной, поскольку работает в пределах одного помещения. Подходит для небольших площадей.
Нельзя сказать, что бесканальная вентиляция хуже канальной. Оба вида находят свое применение. Например, в доме или коттедже можно устранить плесень в ванной, подвале, используя правильно спроектированную бесканальную вентиляцию, и прибегать к созданию сложной сети не всегда нужно.
Приточно вытяжная вентиляция помещений с рекуперацией и без
Особенность приточно-вытяжной вентиляции заключается в том, что температура в помещении зависит от температуры подаваемого воздуха. Если на улице 20-30 °C, то это не проблема. Но если «за бортом» мороз или жара, то и в помещении станет слишком холодно или жарко.
Производители предлагают устройства, которые нагревают или охлаждают воздух, используя систему отопления или электричество. В них все необходимые настройки выполняются ручным или автоматическим способом. Благодаря тому, что на летний период отключается прогрев воздуха, существенно экономится электроэнергия.
Недостаток такой системы в том, что она сложнее, поскольку оснащается дополнительным оборудованием. А также требует больше ресурсов, когда температуру приточного потока нужно регулировать.

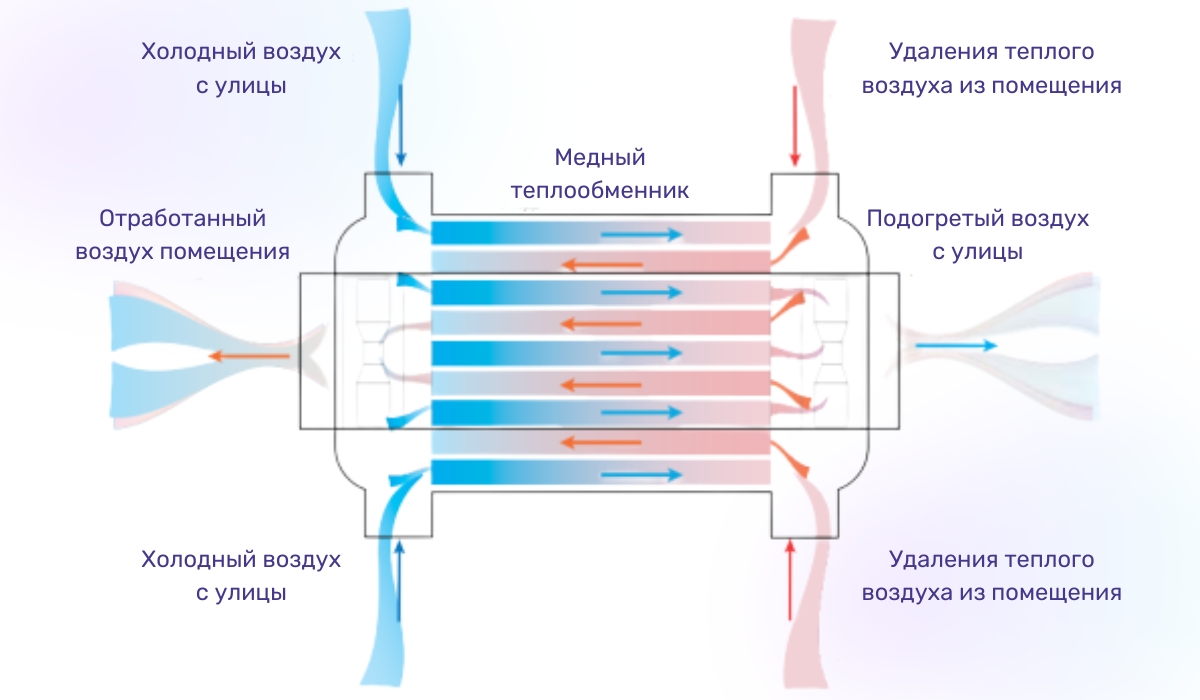

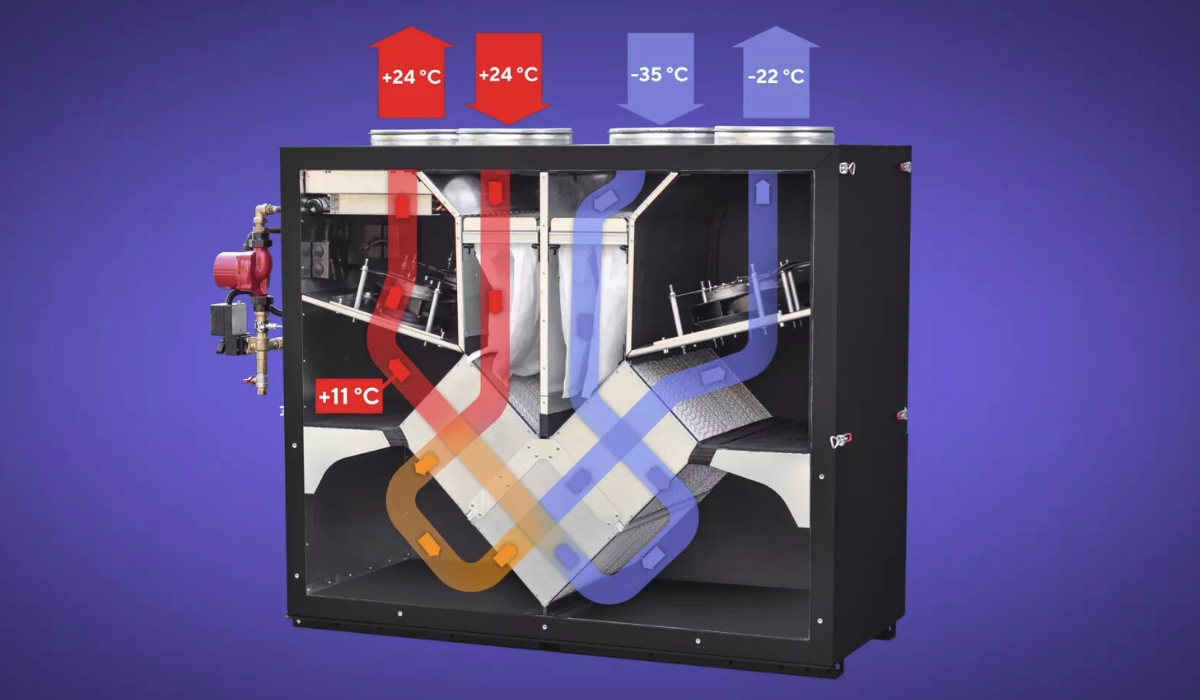

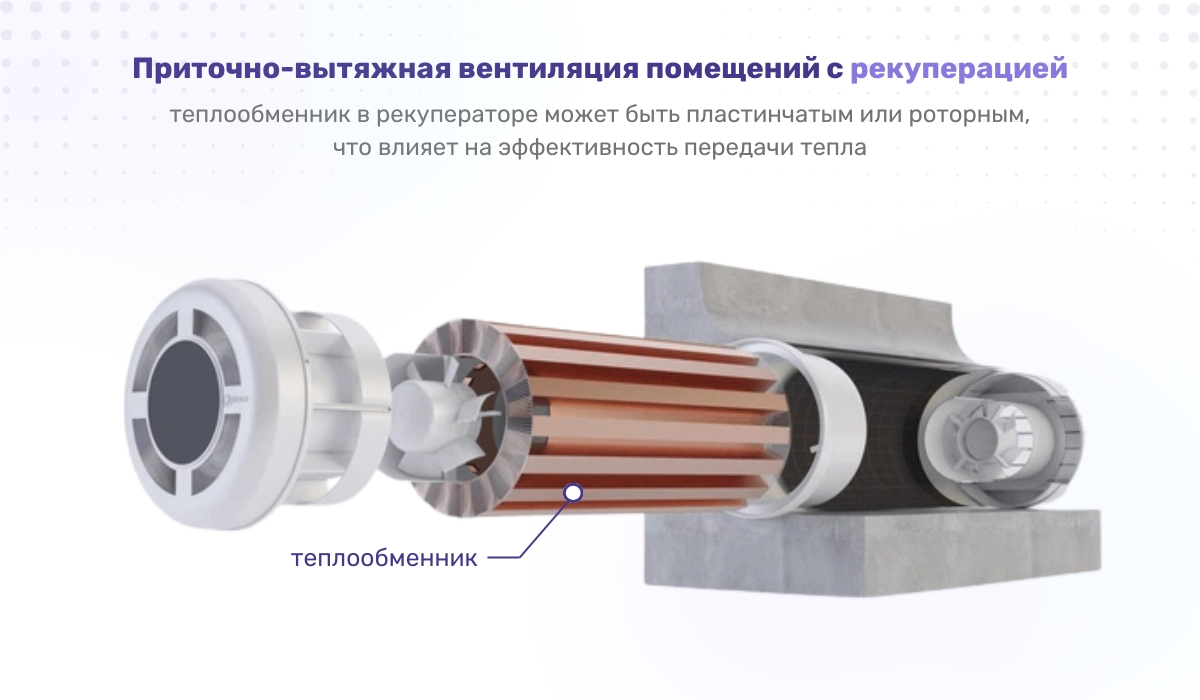

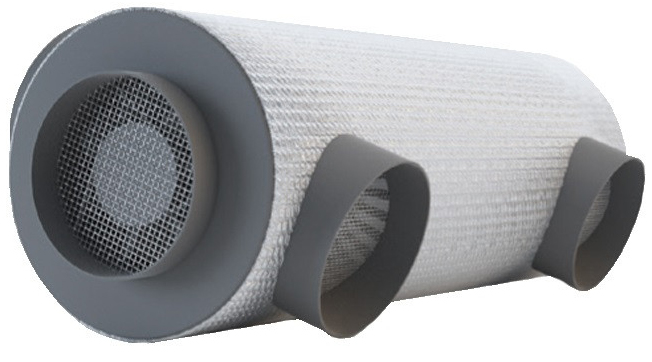

Прогрев воздуха зимой может происходить благодаря специальному теплообменнику – рекуператору, который нагревает поступающий воздух за счет тепла выходящего воздуха. Важно, что в рекуператоре воздуха оба потока между собой не смешиваются, а потому в помещении будет воздух чистый и без запахов.
Система приточно-вытяжной вентиляции с рекуперацией имеет следующие преимущества:
- автоматическая подача и устранение воздуха – в большинстве случаев выполняется простая настройка в меню, после чего все действия выполняются при помощи дистанционного пульта управления;
- тщательная фильтрация приходящего и удаляемого потока воздуха осуществляется при помощи специальных фильтров глубокой очистки;
- полное проветривание помещения – в зависимости от настройки меню, через определенное время во всех комнатах воздух освежается и очищается от запахов, в результате во всей квартире постоянно чистый и свежий воздух;
- полное отсутствие неприятных запахов, благодаря этому, значительно улучшается состояние здоровья: проходят головные боли, аллергия, улучшается качество сна и отдыха;
- существенная экономия на обогреве комнат – теплый воздух не выходит наружу, за счет чего затраты на отопление сокращаются на 30-40 %;
Приточно вытяжная система вентиляции с рекуперацией стоит дороже обычной. Но, понимая назначение рекуператора, становится очевидным, что потраченные деньги компенсируются здоровьем всех членов семьи и экономией при оплате коммунальных услуг.
Характеристики приточно-вытяжной вентиляции
Характеристики приточно-вытяжной вентиляции определяют ее назначение и сферу применения. Рассмотрим основные параметры, которые учитываются при создании проекта.
Какую производительность должна иметь вентиляция приточная и вытяжная

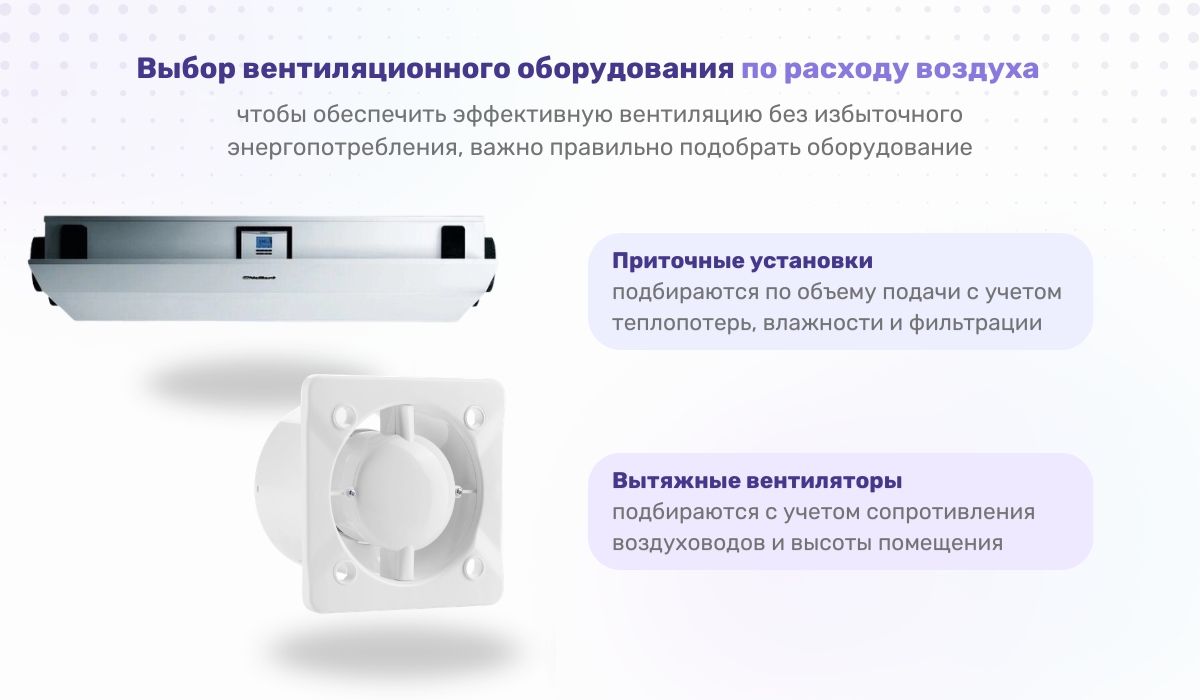

Производительность – важнейший параметр вентиляции, который определяет объем воздуха, обрабатываемого системой за час. Объемы притока и вытяжки должны быть равными. Отклонения допустимы в пределах 10-15 %. Избыток притока или вытяжки ухудшает производительность, создает сквозняки.
Расход воздуха может определяться двумя способами – по количеству людей или по степени загрязнения, кратности. По количеству людей определяют в относительно чистых помещениях – гостиных, спальнях, офисах, кинозалах. Нормы часто устанавливаются стандартами Украины. Например, рекомендуемые нормы на одного человека в жилом помещении – 30–60 м3/ч, в офисе – 100-60 м3/ч, в кинозале – 20-30 м3/ч.
Если в помещении высокий уровень влажности, запахи и другие загрязнения, то расход воздуха определяется по кратности объема комнаты. То есть объем помещения умножается на нужное число. В ванной рекомендуется 6-9 раз, в санузле – 8-10, на кухнях – 6-8. Например, если длина и ширина кухни 3 м и 4 м, а высота потолка 2,5 м, то ее объем составит 30 м3. Следовательно, производительность вытяжки должна составлять 180–240 м3/ч.
Как управляется вентиляция приточная, вытяжная
Управление может быть ручным или автоматическим. При ручном управлении пользователь самостоятельно включает и выключает систему, задает интенсивность ее работы, производительность. Целесообразнее использовать автоматическое управление, когда вентиляция реагирует на условия окружающей среды.
Автоматика может быть примитивной или продвинутой. К первой категории относятся, например, вытяжки, которые реагируют на влажность воздуха, движения человека, освещение или просто оснащаются простым таймером. Это устройства “все в одном” – вентилятор, датчик, контроллер находятся в одном корпусе. Продвинутая автоматика позволяет интегрировать вентиляционную систему в умный дом, может реагировать на погодные условия, задавать интенсивность работы в соответствии с количеством людей в помещении, реагировать на изменения микроклимата в разных зонах независимо и работать по другим сложным алгоритмам.
Важно понимать, что с помощью автоматики для вентиляционной системы можно добавить не только комфорта. Она позволяет снизить расход электроэнергии, исключает напрасную работу системы тогда, когда это не нужно.
Какой уровень шума должна иметь система вентиляции приточно вытяжная
Современные вентиляционные устройства тихие. Но при необходимости можно сделать их еще тише. Приглушение работы необходимо, если вентиляция устанавливается в:
- Жилых помещениях – спальнях, гостиных, детских комнатах.
- Учебных, лечебных, развлекательных заведениях – школах, больницах, театрах, кинотеатрах.
- Коммерческих помещениях – офисах, магазинах.
Пренебрегать регулировкой уровня шума можно в системе, работающей на складе, в шумном цехе и других местах, где людей нет, они бывают редко, или есть другой, более сильный источник шума.
Уровень шума приточно-вытяжной вентиляции снижается с помощью:
- шумоглушителей;
- тихих, ночных режимов работы устройств.
Требования к приточно вытяжной вентиляции в отношении фильтрации
Фильтрация приточного воздуха рекомендуется. Она очищает поток от пыли, смога, запахов, насекомых. Фильтрация вытяжного потока необходима только если:
- Загрязнения могут повредить, ухудшить работу последующих вентиляционных устройств. Например, жир в кухне должен быть отфильтрован сразу, поскольку он оседает на крыльчатке, воздуховоде.
- Загрязнения могут нанести вред экологии и комфорту других людей. Например, запахи из кухни ресторана не должны мешать жителям соседних домов. А токсичный воздух производства не должен попадать в атмосферу.
На базовом уровне фильтрацию выполняют решетки вентиляционные – они задерживают крупные загрязнения, насекомых. Для более серьезной очистки применяются эффективные фильтры, способные задержать микроскопические загрязнения.
Каждая система вентиляции имеет свои особенности. Чтобы разобраться в этом вопросе, лучше всего обращаться за помощью к профессиональным специалистам.
