Комфортне життя людини багато в чому залежить від того, яким повітрям вона дихає. У більшості випадків відкрита кватирка або вікно наповнюють квартиру повітрям, у якому чітко відчуваються вихлопні гази та вуличний пил. Щоб вирішити це складне питання, варто ознайомитися з такою темою, як типи вентиляційних систем. Про одну з них йтиметься далі.
На думку багатьох фахівців, припливно-витяжна вентиляція у квартирі та будинку може ефективно вирішити питання подачі повітря. За допомогою установки вентиляційної припливно-витяжного типу можна забезпечити кілька рівнів фільтрації, завдяки чому в приміщення не потрапляє пил і неприємні запахи. До того ж, у приміщенні, обладнаному цією системою, чудово циркулює повітря, внаслідок чого запахи з кухні та туалету миттєво всмоктуються, а не поширюються по всіх кімнатах. У цьому й полягає призначення припливно витяжної вентиляції. Саме тому вона сьогодні є найпопулярнішою.

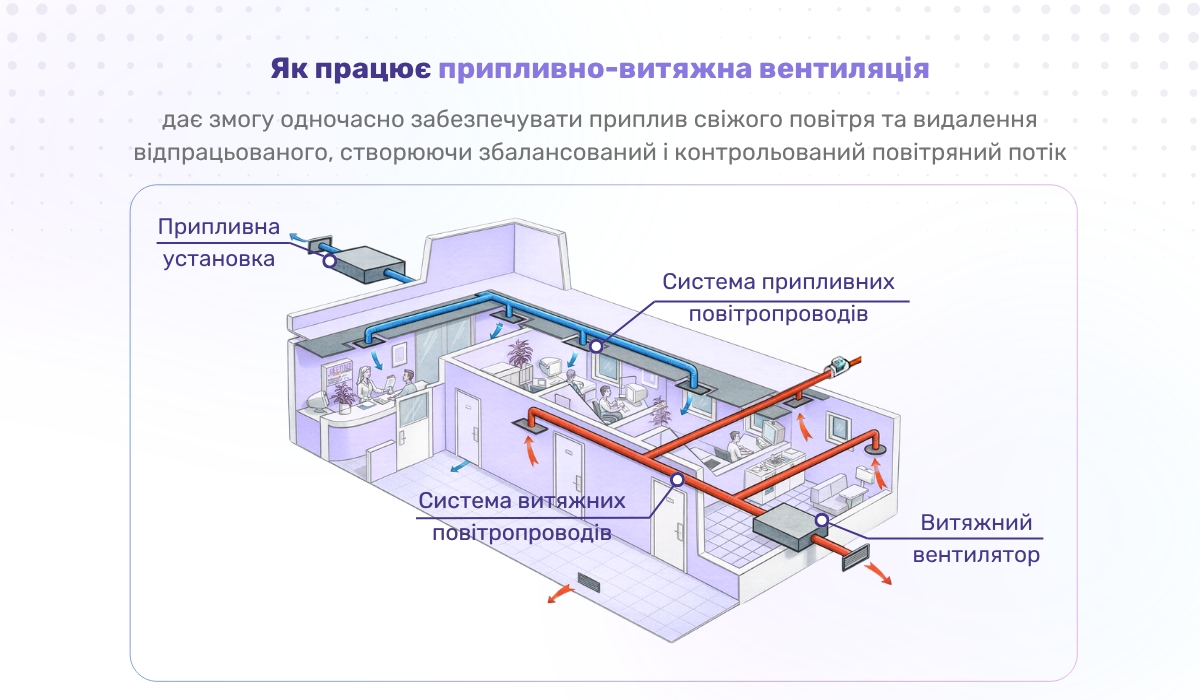

Принцип роботи припливно витяжної вентиляції
Для забезпечення надходження та виведення повітря в будь-яке приміщення виробники пропонують припливно-витяжні системи вентиляції різних конструкцій та комплектацій. Вони передбачають природне або штучне (примусове) переміщення повітря, а також системи бувають місцевого (децентралізовані, локальні) та загального (централізовані) використання, канальними або безканальними.
Як зрозуміло з назви, припливно-витяжна вентиляція виконує і витяжку, видалення відпрацьованого повітря, і приплив, подачу свіжого повітря з вулиці. Важливо спроєктувати систему таким чином, щоб об'єм видаленого та поданого повітря був однаковим. Вентиляція не буде нормально функціонувати без балансу потоків.
З яких пристроїв складається припливно витяжна вентиляція
При встановленні таких систем для примусового та природного повітрообміну можуть використовуватися різні прилади та комплектуючі. До них належать:
- Повітроводи. Елемент канальної вентиляційної системи. Виконує роль транспортування потоків повітря.

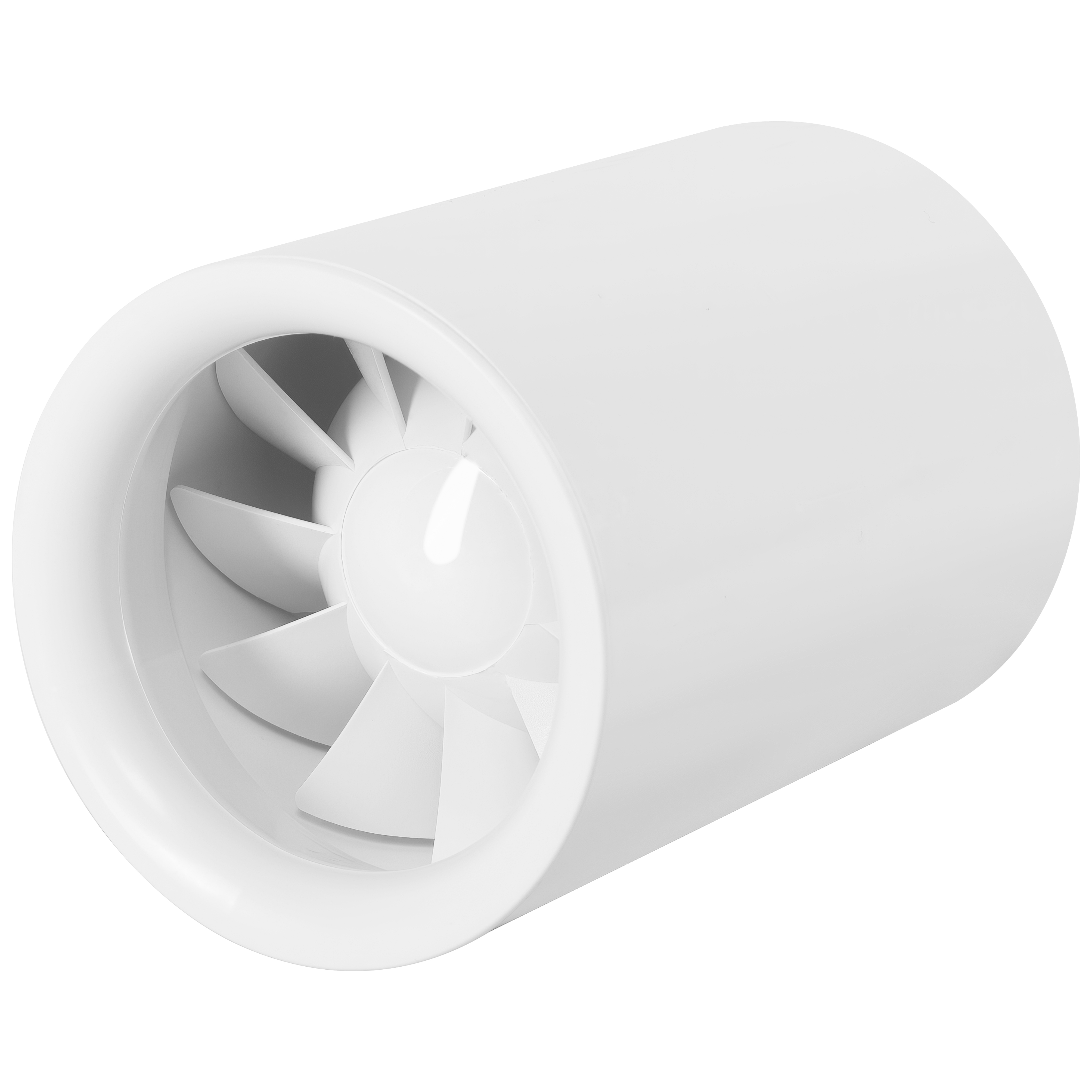

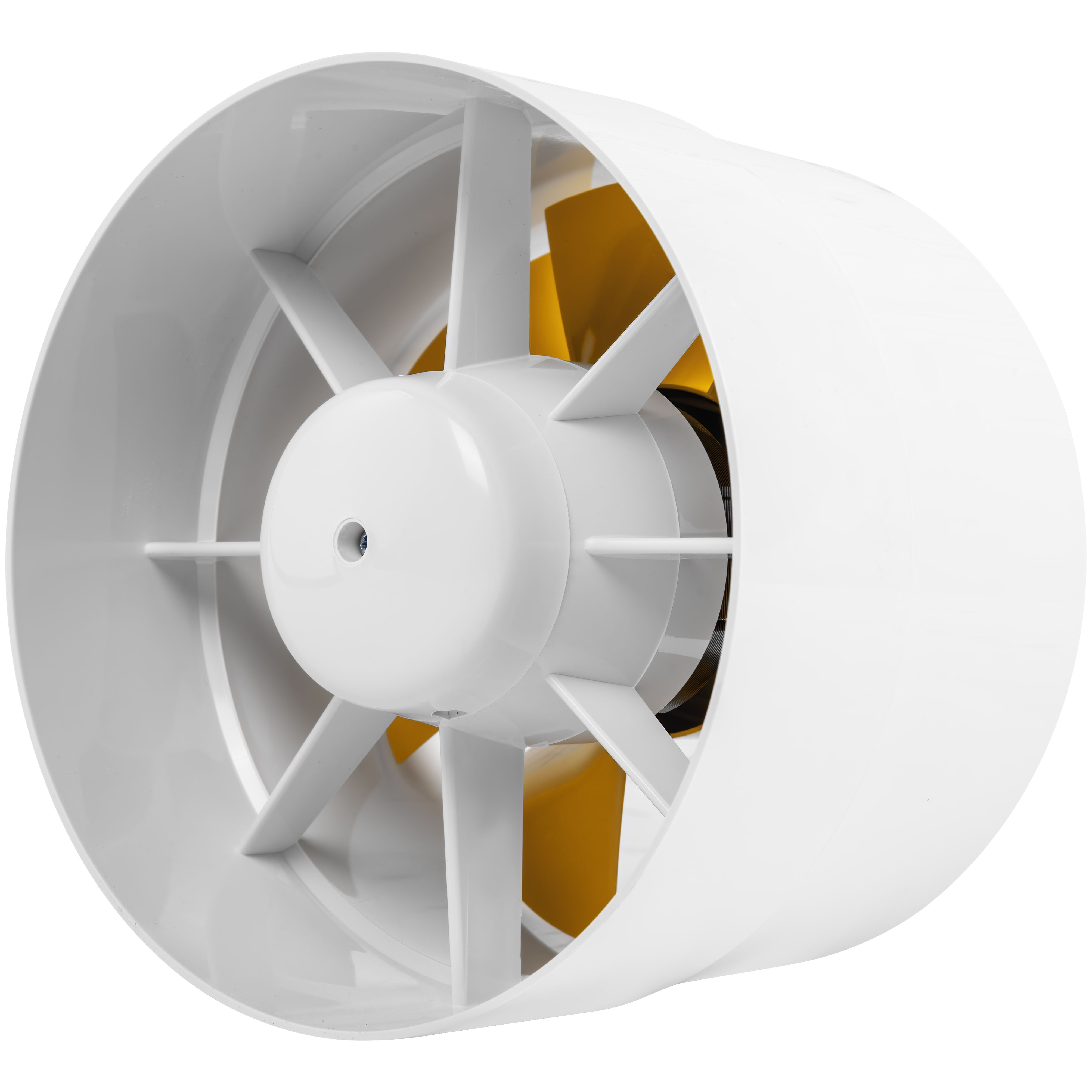

- Припливно витяжна установка, накладна витяжка, вентилятор канального типу. Пристрій з крильчаткою, який створює тиск для руху повітряних мас.
- Фільтри. Застосовуються для очищення потоку. Частіше припливного, але можуть встановлюватися і на витяжному.
- Решітки. Розсіюють припливний потік, усувають протяги, захищають повітроводи від потрапляння великих предметів, опадів.
- Нагрівачі, охолоджувачі. Пристрої штучно підігрівають або охолоджують припливне повітря за допомогою електрики або опалення, щоб досягти комфортної температури мікроклімату залежно від сезону.
- Рекуператори. Прилади, що здійснюють теплообмін між припливним і витяжним потоками, рекуператор повітря для будинку допомагає знизити витрати на опалення взимку майже вдвічі, оскільки така вентиляція зберігає тепло.
- Автоматика та управління. Система датчиків фіксує зміни в середовищі та надсилає сигнали на контролер, який задає інтенсивність роботи того чи іншого пристрою. Також вентиляція оснащується ручним управлінням через локальний або дистанційний пульт. Зокрема, може бути організовано управління зі смартфона.
Не всі ці пристрої є обов'язковими в кожній вентиляційній системі. Це лише можливий набір компонентів. Їх визначає проєкт під вентиляцію у Києві або іншому населеному пункті з урахуванням клімату, специфіки приміщень, побажань замовника. У більшості випадків такі системи працюють з високою потужністю, а тому забезпечують подачу повітря по всьому приміщенню. Можна вибрати варіант для квартири, будинку, величезного торгового центру, офісу – ринок пропонує широкий асортимент.
Перед придбанням та встановленням тієї чи іншої конструкції в обов'язковому порядку проводяться спеціальні розрахунки, створюється схема майбутніх робіт. У таких документах вказуються місця, на яких будуть розміщені всі вузли та елементи системи. Важливо розрахувати оптимальну потужність витяжки. Це робиться наступним чином: визначається об'єм квартири або будинку, після чого цей результат множиться на потрібну кратність (кількість повітрообмінів), яка залежить від ступеня забруднення приміщення та його призначення. Також продуктивність може розраховуватися за кількістю людей у кімнатах. Отримане значення – необхідна потужність витяжки.
На які види поділяється система припливно витяжної вентиляції
Припливно-витяжна система поділяється на кілька видів залежно від своїх параметрів та особливостей. Розглянемо кожен з них і розберемо призначення того чи іншого типу системи.
Природна та примусова вентиляція припливно-витяжна
Природна припливно-витяжна вентиляція – найпримітивніша, але все ще використовується. Її особливість у тому, що витяжка та приплив здійснюються за допомогою природної тяги, що виникає через різницю температур, припливно витяжні вентилятори не використовуються. Тому виникає основний недолік такої системи – залежність від погоди, влітку вона працює гірше.
Природна вентиляція не здатна створити потужний повітряний потік, тому часто не оснащена фільтрами. З припливним потоком у приміщення потрапляє пил, запахи, вуличний шум. Крім того, у ній відсутня автоматика, а управління здійснюється лише примітивно – наприклад, іноді перевагу надають повітророзподільнику з регулюванням жалюзі або заслінок.
Природна вентиляція застосовується в приміщеннях з невеликою площею і без значних забруднень повітря. Наприклад, у коморах, передпокоях, сараях, місцях утримання худоби. Також природна вентиляція використовується в старих житлових і нежитлових будівлях – багатоквартирних будинках, навчальних закладах, лікарнях. Там вона зазвичай потребує модернізації.
Найчастіше припливно витяжна вентиляція належить до вентиляції примусового типу. Примусова припливно-витяжна вентиляція відрізняється більшою ефективністю. У ній повітряний потік рухається не завдяки природній тязі, а завдяки роботі вентиляторів, крильчаток, що приводяться в рух електродвигуном. У такій системі може застосовуватися припливний, витяжний або реверсивний (припливно-витяжний) вентилятор, здатний змінювати напрямок обертання.
Звідси випливає кілька переваг:
- можна створити високий тиск для ефективного руху повітряного потоку незалежно від температури на вулиці;
- можна регулювати швидкість обертання вентиляторів і задавати продуктивність системи;
- доступне вдосконалене управління системою, в тому числі й на автоматичному рівні;
- за допомогою спеціальних вентиляційних запчастин – фільтрів, можна очищати повітря;
- повітряний потік може примусово рухатися по повітропроводу в будь-яке приміщення будівлі.
Примусова вентиляція застосовується в канальних і безканальних системах. Вона може обслуговувати великі площі, зокрема будівлі з декількома незалежними приміщеннями. Також така припливно витяжна вентиляція у квартирі та будинку буде ефективною. Добре працює в забрудненому середовищі (ванній, санвузлі, кухні, майстерні, гаражі, на виробництві), оскільки може створити багаторазовий і керований повітрообмін.
Централізована та децентралізована вентиляція припливно витяжна

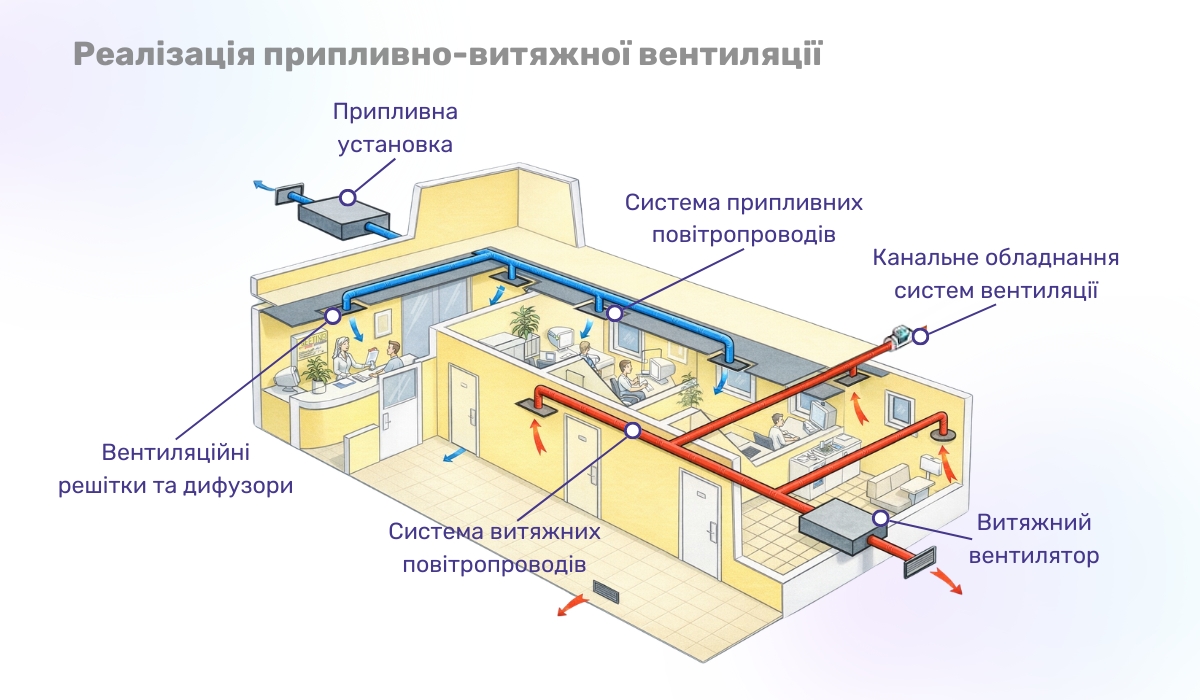

У когось може скластися враження, що припливно-витяжна вентиляція централізованого типу – це складна і незрозуміла система. Але це зовсім не так. При її монтажі по всій площі будинку, квартири, будинку або громадської будівлі прокладаються спеціальні канали, по яких у приміщення буде проходити потік повітря, і встановлюється вентилятор для витяжки. Зовні монтується реверсивний (припливно-витяжний) вентилятор. Приміщення може оснащуватися спеціальним конвектором, завдяки якому повітря, що надходить з вулиці, нагрівається або охолоджується залежно від погодних умов.
У сучасних умовах централізована вентиляція може бути тільки примусовою. Але потрібно розуміти, як виглядає припливно витяжна вентиляція в старих будівлях – там все ще може використовуватися природний повітряний потік, який є малоефективним і часто вимагає поліпшення сучасними способами. Централізована система вентиляції може використовуватися в багатоквартирних, приватних будинках, навчальних, лікувальних закладах, готелях, торгових центрах, офісах та багатьох інших місцях, де необхідно забезпечити повітрообмін на великій площі в більш ніж одній кімнаті.
Оскільки централізована система являє собою мережу каналів, по них може поширюватися і резонувати шум від повітряних потоків. Він гаситься за допомогою шумоглушників. Вони ж використовуються і для приглушення звуків вентиляторів.

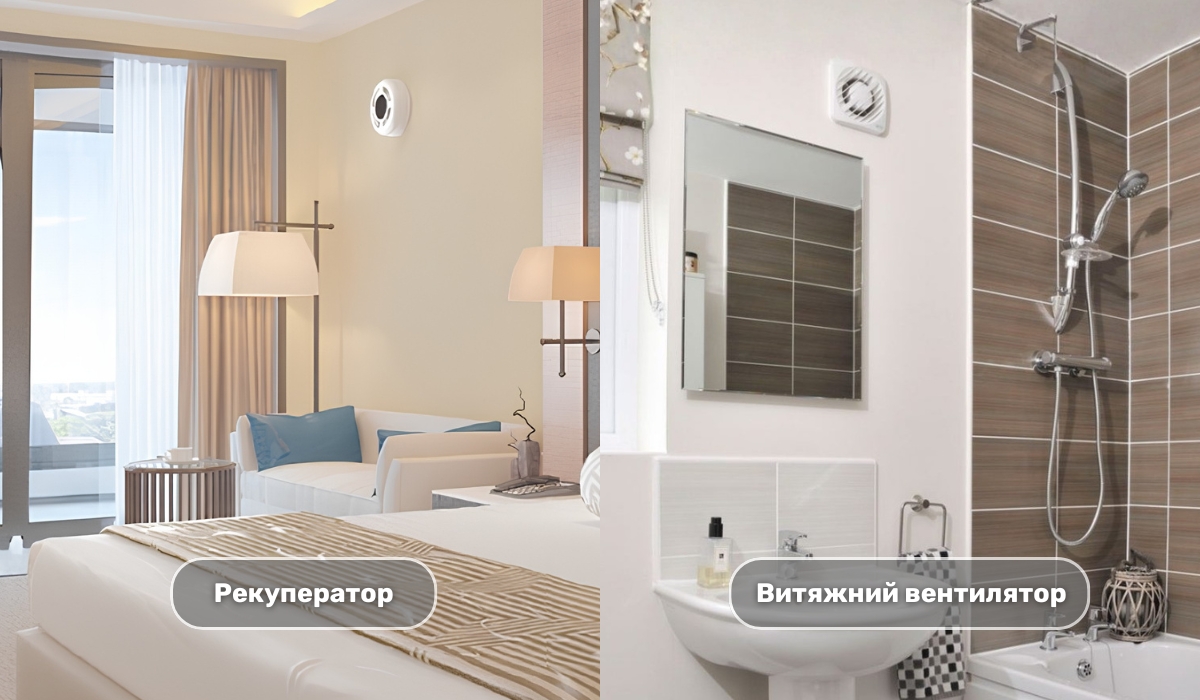

Децентралізована система вентиляції або локальна обслуговує тільки одну кімнату або навіть одну зону приміщення. Може бути природною та примусовою. Пристрій децентралізованої вентиляції безканального типу монтується у зовнішню стіну, вікно, двері. Існує й канальний варіант, який через свій повітропровід підключається до загальних вентиляційних трубопроводів або вулиці.
Децентралізована вентиляція використовується в:
- Кухнях. Кухонна витяжка забирає забруднене повітря від варильної поверхні та виводить його через вентиляційний канал.
- Майстернях. Локальна витяжка забирає забруднене повітря від фарб, клею та інших матеріалів і виводить через канал на вулицю.

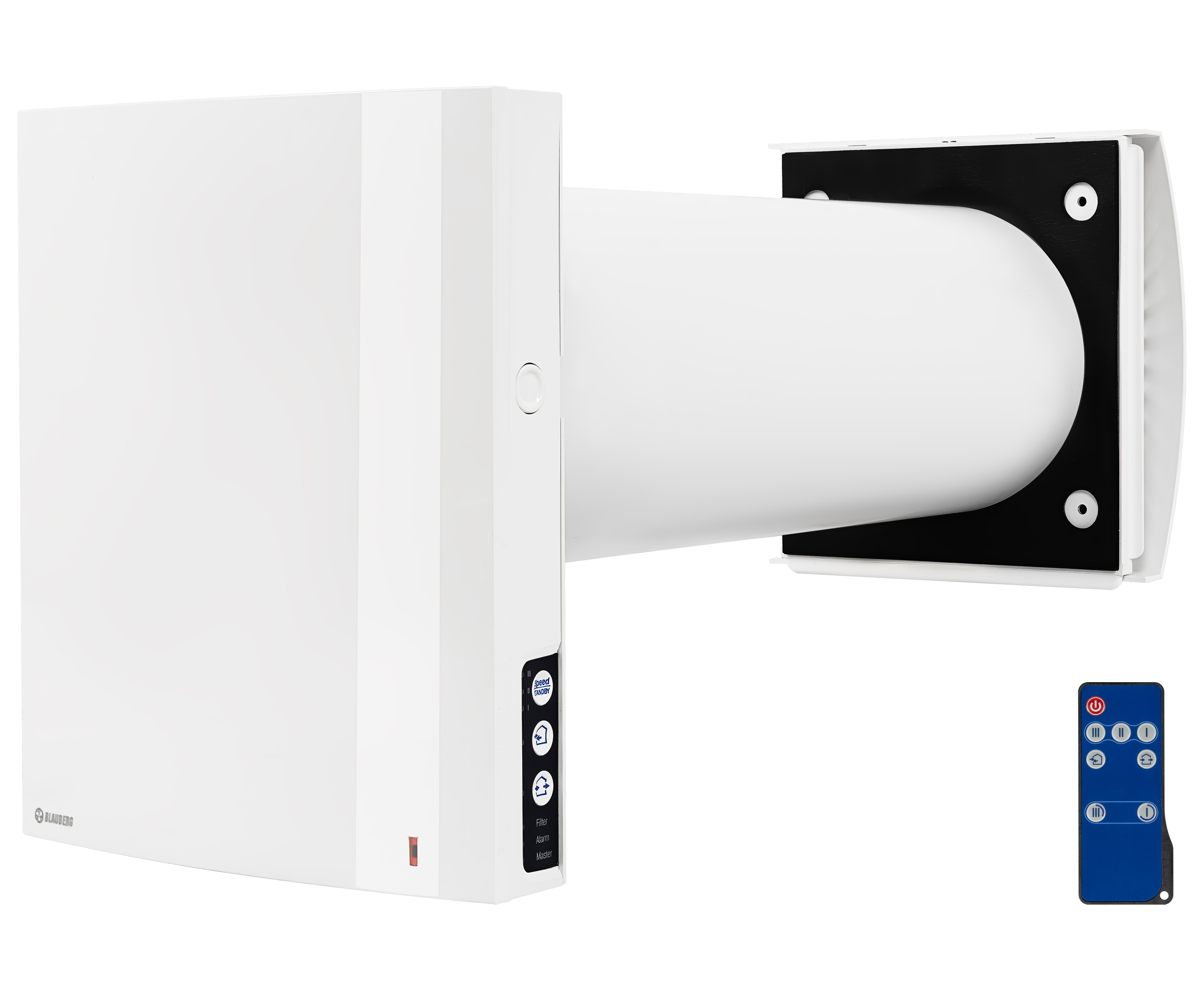

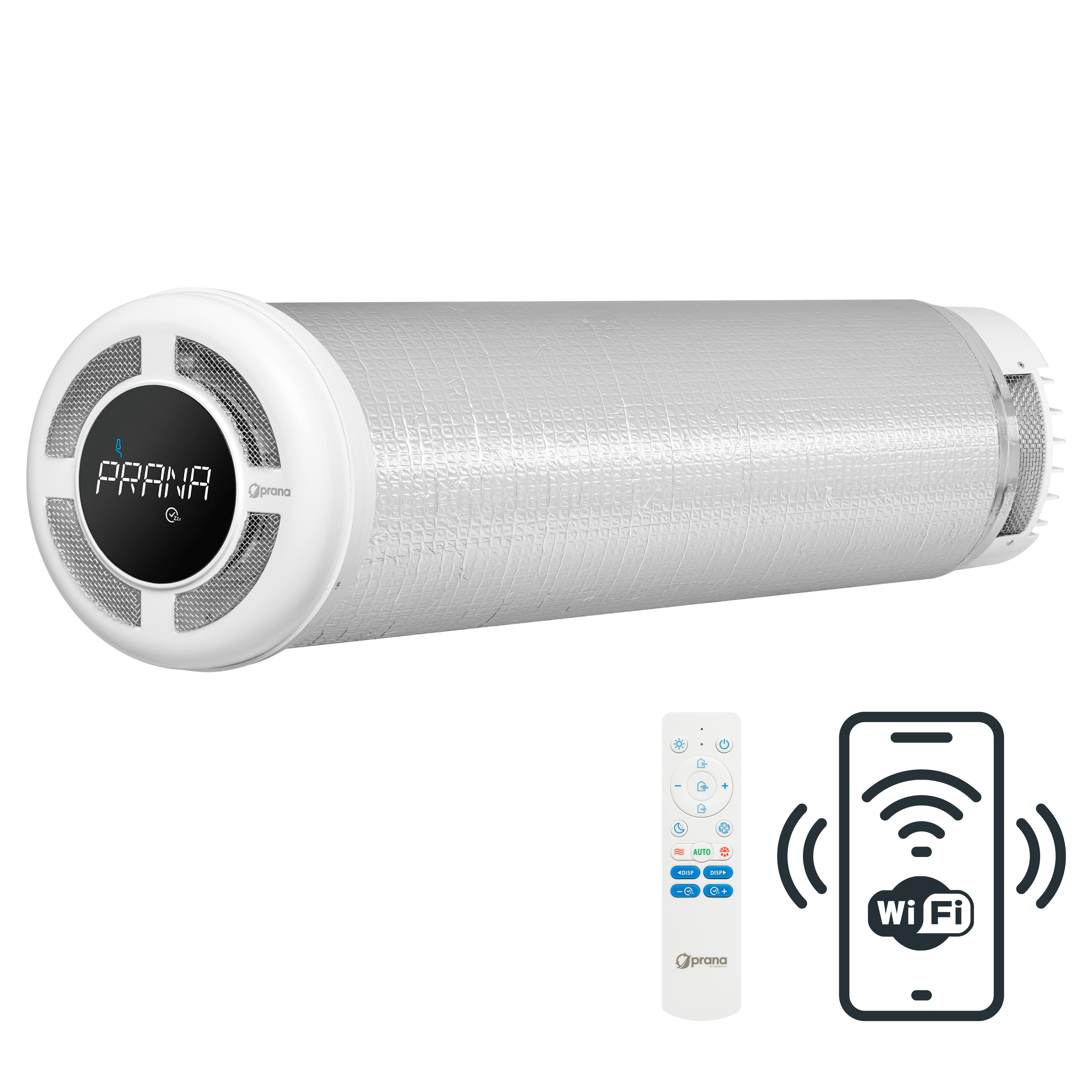

- Житлових приміщеннях. Настінний рекуператор – це прилад децентралізованої вентиляції.

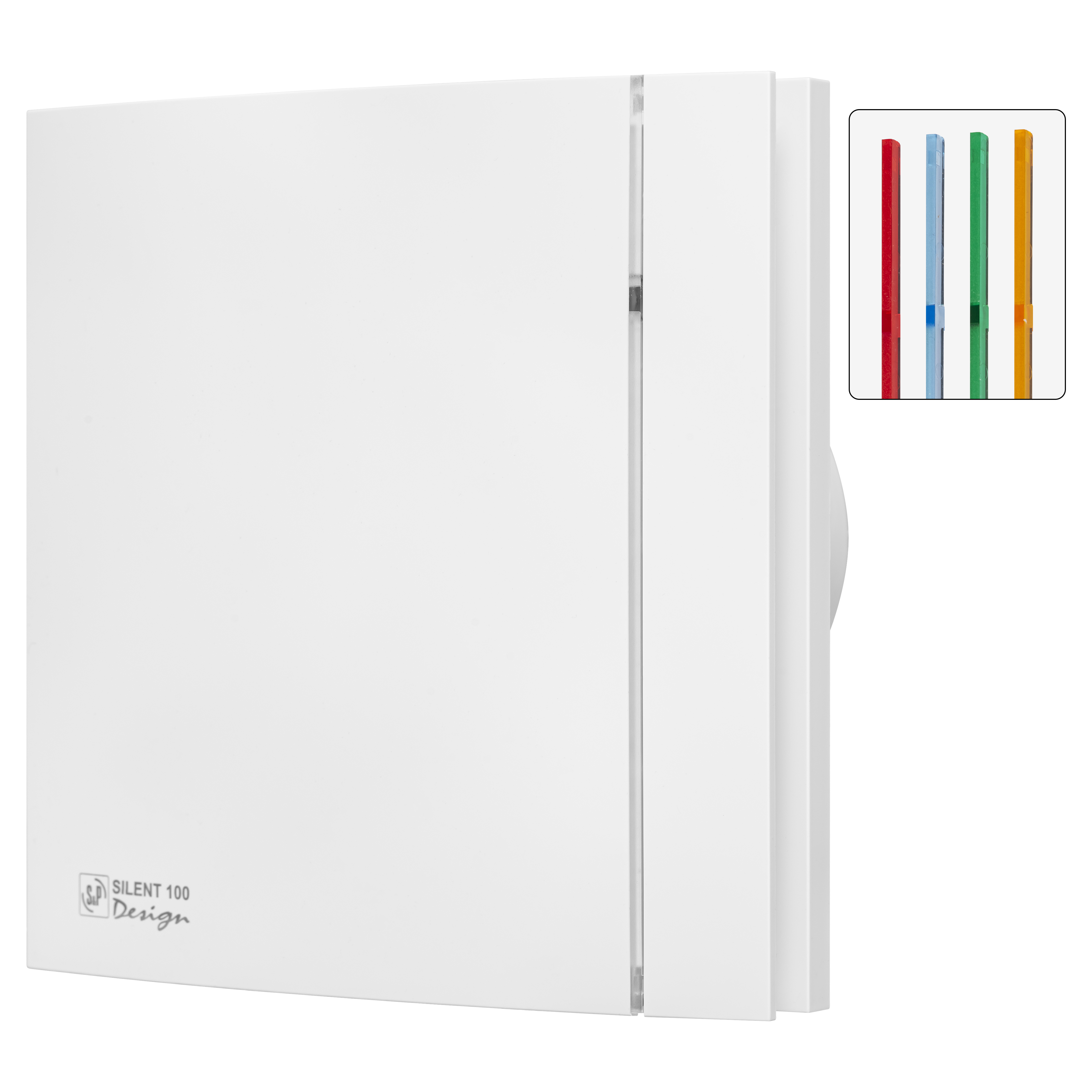

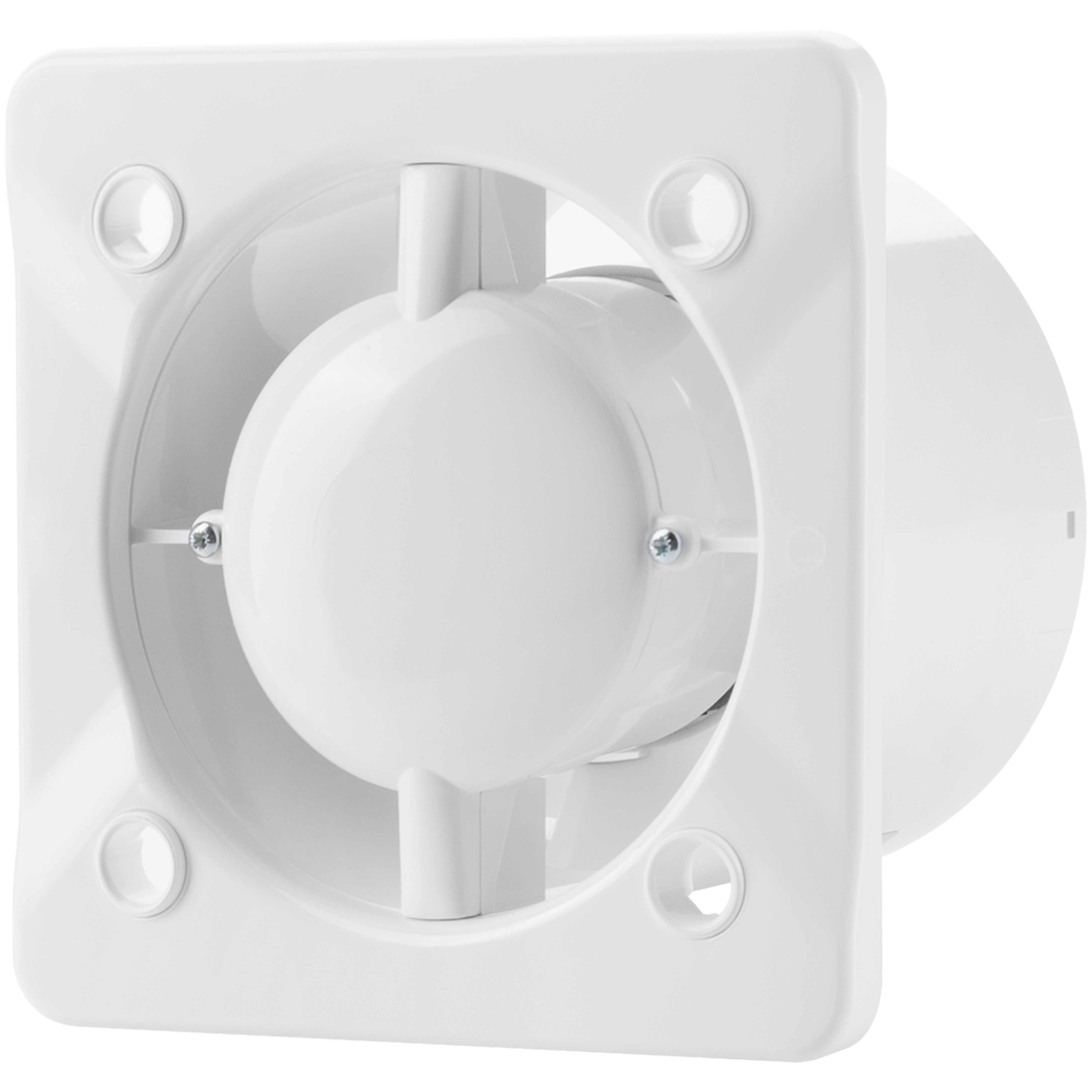

- Місцях, де потрібна витяжка. Звичайний витяжний вентилятор може встановлюватися в стіні та виводити повітря з приміщення. Це застосовується в гаражах, санвузлах (частіше в громадських окремо розташованих кабінках) та інших місцях.
Приплив може бути як природним, так і примусовим.
Канальні та безканальні системи припливно витяжної вентиляції
Тут відмінності очевидні: канальна вентиляція оснащується мережею повітропроводів, безканальна працює через пристрої, встановлені в стінах, вікнах, дверях.
Канальна вентиляція характеризується тим, що вона частіше є примусовою та централізованою. Зазвичай використовується на великих площах, обслуговує цілі будівлі. Безканальна вентиляція може бути примусовою та природною, завжди децентралізованою, оскільки працює в межах одного приміщення. Підходить для невеликих площ.

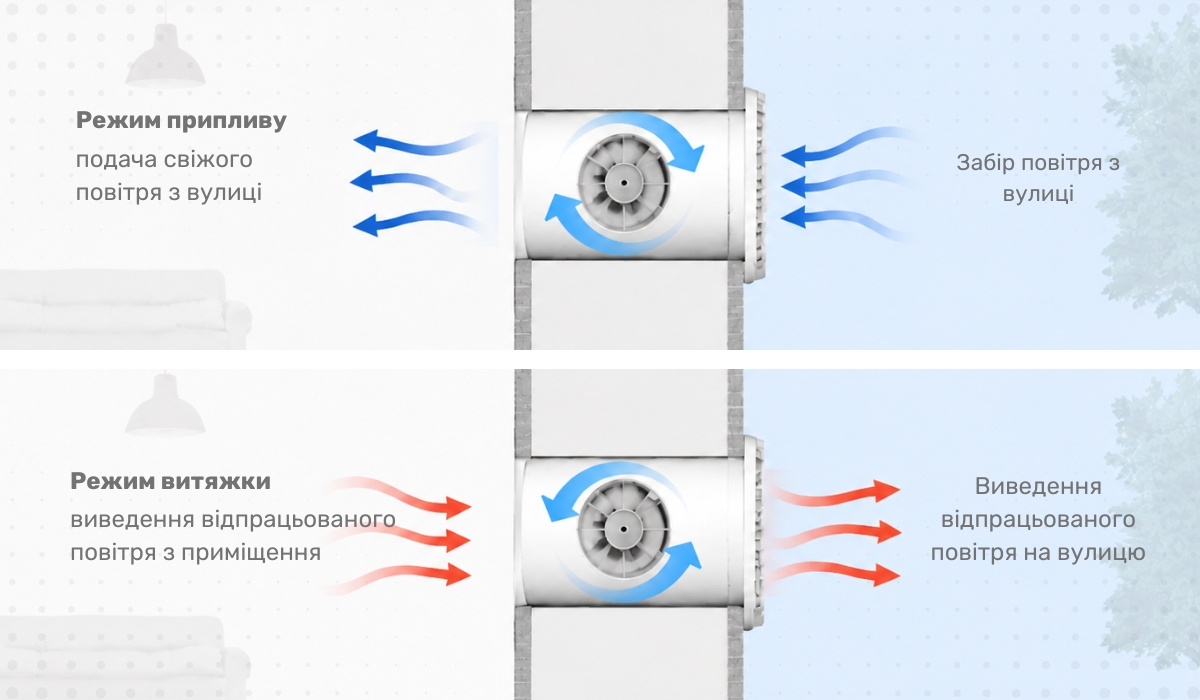

Не можна сказати, що безканальна вентиляція гірша за канальну. Обидва види знаходять своє застосування. Наприклад, у будинку або котеджі можна усунути цвіль у ванній, підвалі, використовуючи правильно спроєктовану безканальну вентиляцію, і вдаватися до створення складної мережі не завжди потрібно.
Припливно витяжна вентиляція приміщень з рекуперацією та без
Особливість припливно-витяжної вентиляції полягає в тому, що температура в приміщенні залежить від температури повітря, що подається. Якщо на вулиці 20-30 °C, то це не проблема. Але якщо «за бортом» мороз або спека, то і в приміщенні стане занадто холодно або спекотно.
Виробники пропонують пристрої, які нагрівають або охолоджують повітря, використовуючи систему опалення або електрику. У них усі необхідні налаштування виконуються вручну або автоматично. Завдяки тому, що на літній період відключається підігрів повітря, істотно економиться електроенергія.
Недолік такої системи в тому, що вона складніша, оскільки оснащується додатковим обладнанням. А також вимагає більше ресурсів, коли температуру припливного потоку потрібно регулювати.

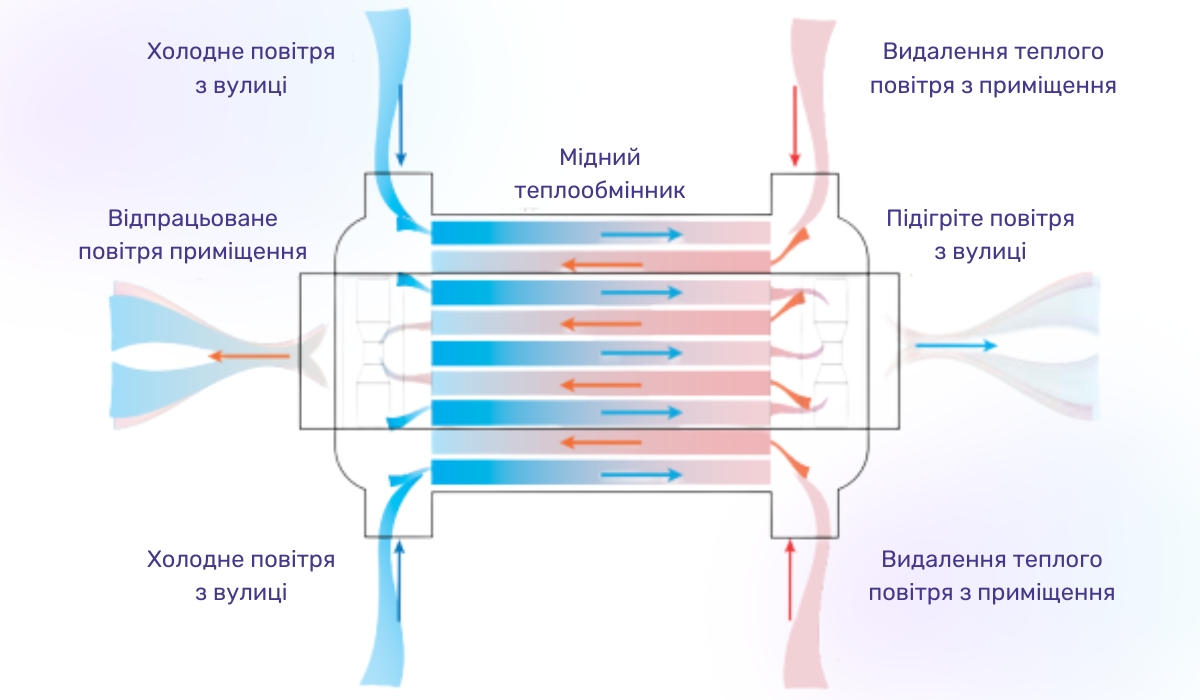

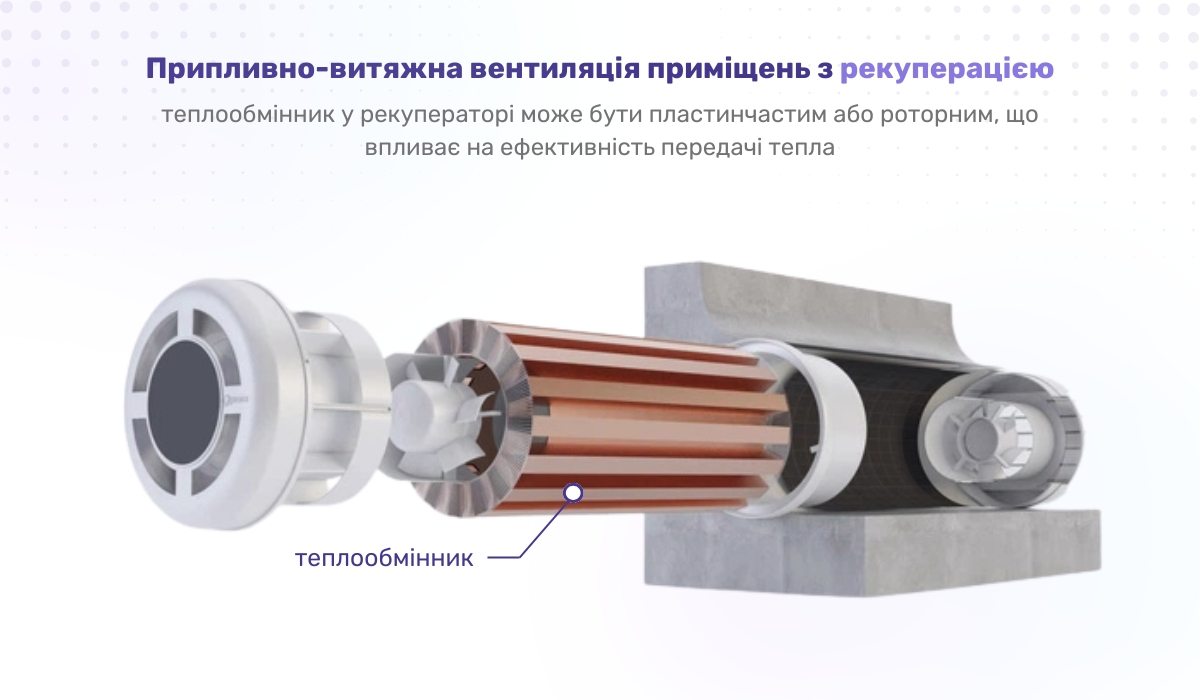

Прогрівання повітря взимку може відбуватися завдяки спеціальному теплообміннику – рекуператору, який нагріває повітря, що надходить, завдяки теплу повітря, що виходить. Важливо, що в рекуператорі повітря обидва потоки між собою не змішуються, а тому в приміщенні повітря буде чистим і без запахів.
Система припливно-витяжної вентиляції з рекуперацією має такі переваги:
- автоматична подача та видалення повітря – у більшості випадків достатньо виконати просте налаштування в меню, після чого всі дії здійснюються за допомогою пульта дистанційного керування;
- ретельна фільтрація вхідного та вихідного потоків повітря здійснюється за допомогою спеціальних фільтрів глибокого очищення;
- повне провітрювання приміщення – залежно від налаштувань меню, через певний час у всіх кімнатах повітря освіжається та очищується від запахів, у результаті у всій квартирі постійно чисте та свіже повітря;
- повна відсутність неприємних запахів, завдяки цьому значно поліпшується стан здоров'я: проходять головні болі, алергія, поліпшується якість сну та відпочинку;
- істотна економія на обігріві кімнат – тепле повітря не виходить назовні, завдяки чому витрати на опалення скорочуються на 30-40 %;
Припливно-витяжна система вентиляції з рекуперацією коштує дорожче звичайної. Але, розуміючи призначення рекуператора, стає очевидним, що витрачені гроші компенсуються здоров'ям усіх членів сім'ї та економією при оплаті комунальних послуг.
Характеристики припливно-витяжної вентиляції
Характеристики припливно-витяжної вентиляції визначають її призначення та сферу застосування. Розглянемо основні параметри, які враховуються при створенні проекту.

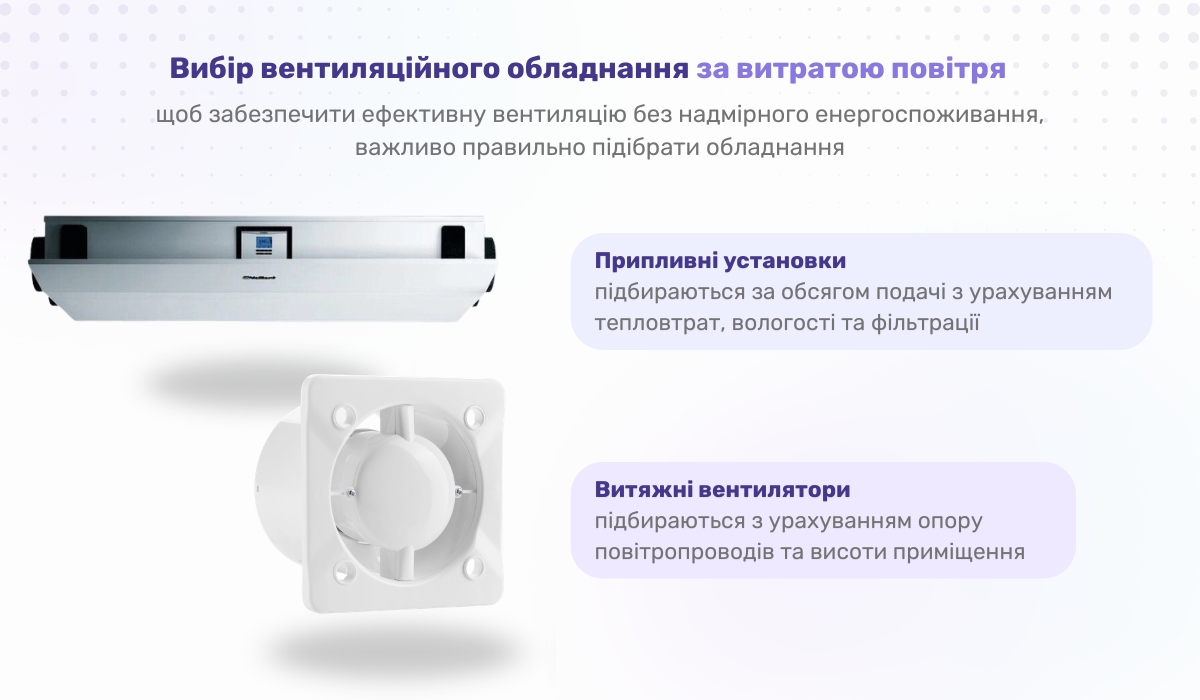

Яку продуктивність повинна мати вентиляція припливна та витяжна
Продуктивність – найважливіший параметр вентиляції, який визначає об’єм повітря, що обробляється системою за годину. Об’єми припливу та витяжки повинні бути рівними. Відхилення допустимі в межах 10-15 %. Надлишок припливу або витяжки погіршує продуктивність, створює протяги.
Витрата повітря може визначатися двома способами – за кількістю людей або за ступенем забруднення, кратності. За кількістю людей визначають у відносно чистих приміщеннях – вітальнях, спальнях, офісах, кінозалах. Норми часто встановлюються стандартами України. Наприклад, рекомендовані норми на одну людину в житловому приміщенні – 30-60 м3/год, в офісі – 100-60 м3/год, у кінозалі – 20-30 м3/год.
Якщо в приміщенні високий рівень вологості, запахи та інші забруднення, то витрата повітря визначається за кратністю об’єму кімнати. Тобто об’єм приміщення множиться на потрібне число. У ванній рекомендується 6-9 разів, у санвузлі – 8-10, на кухнях – 6-8. Наприклад, якщо довжина і ширина кухні 3 м і 4 м, а висота стелі 2,5 м, то її об'єм становитиме 30 м3. Отже, продуктивність витяжки повинна становити 180-240 м3 /год.
Як керується вентиляція припливна, витяжна

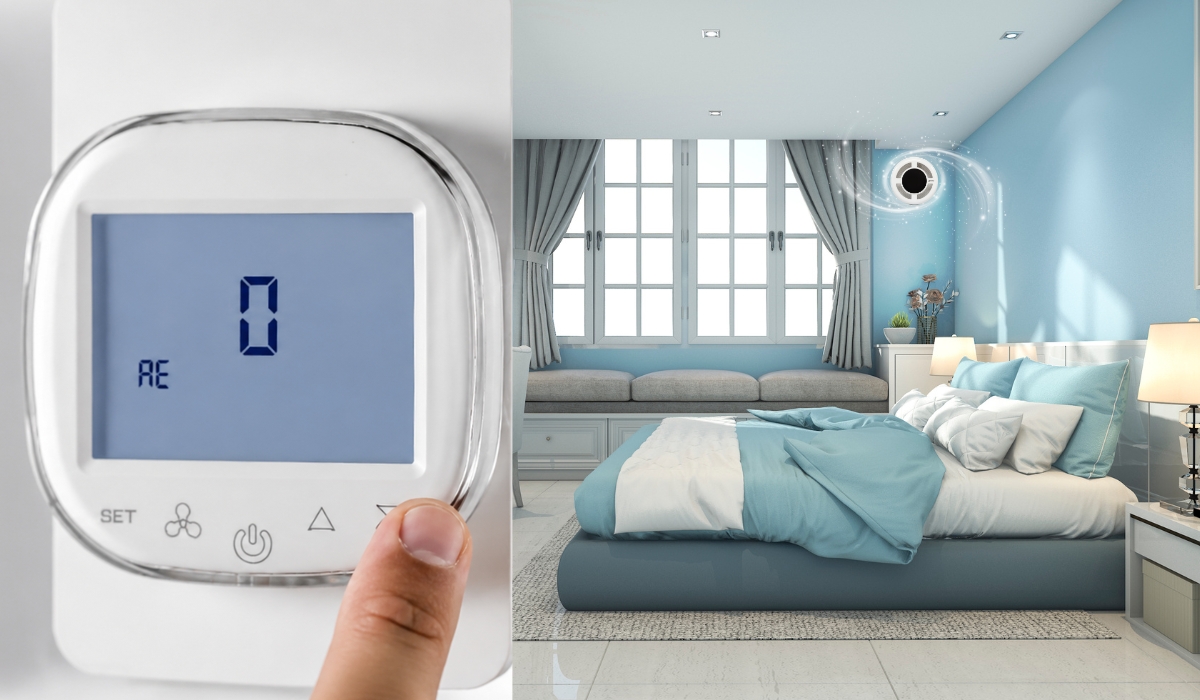

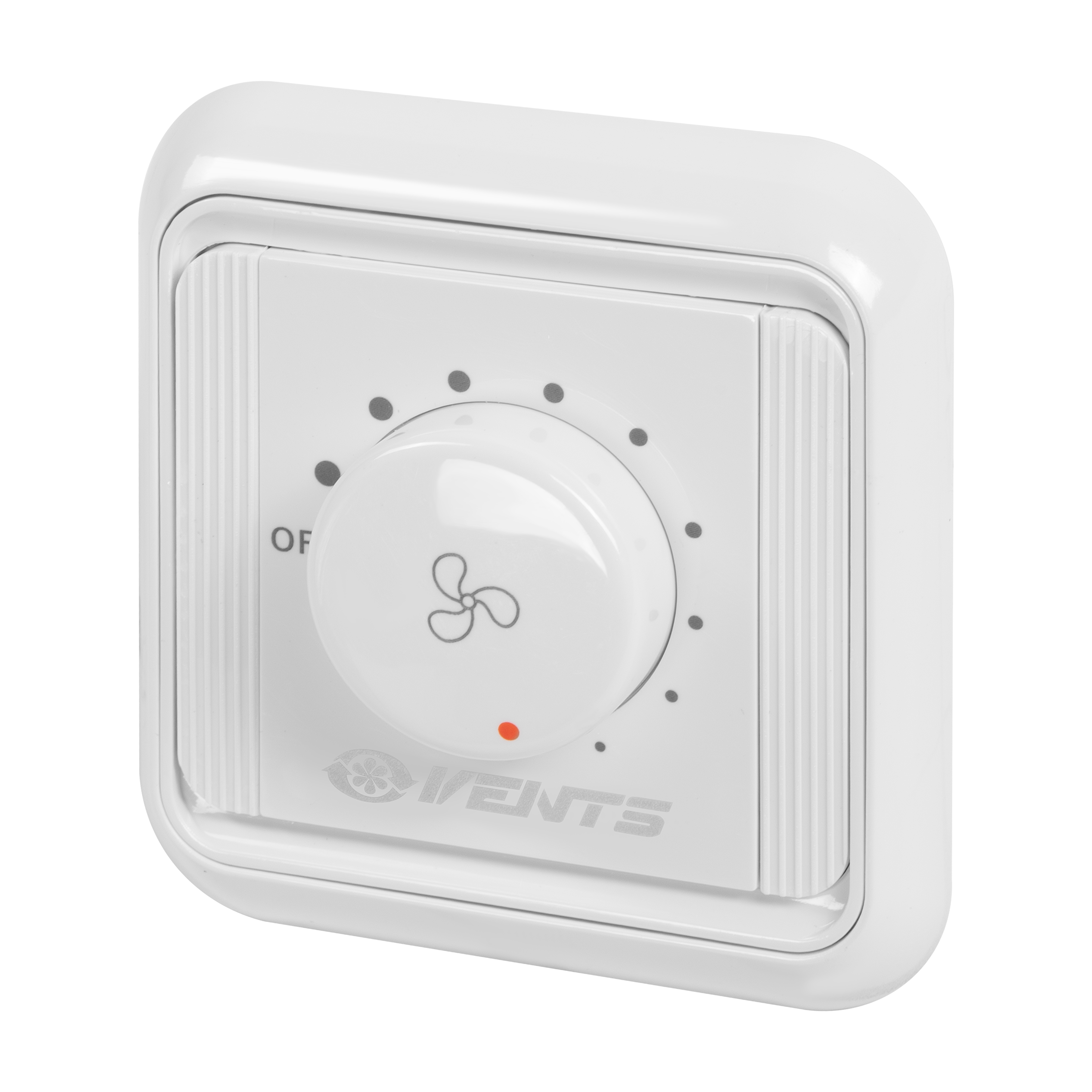

Управління може бути ручним або автоматичним. При ручному управлінні користувач самостійно вмикає та вимикає систему, задає інтенсивність її роботи, продуктивність. Доцільніше використовувати автоматичне управління, коли вентиляція реагує на умови навколишнього середовища.
Автоматика може бути примітивною або просунутою. До першої категорії належать, наприклад, витяжки, які реагують на вологість повітря, рухи людини, освітлення або просто оснащуються простим таймером. Це пристрої «все в одному» – вентилятор, датчик, контролер знаходяться в одному корпусі. Просунута автоматика дозволяє інтегрувати вентиляційну систему в розумний дім, може реагувати на погодні умови, задавати інтенсивність роботи відповідно до кількості людей у приміщенні, реагувати на зміни мікроклімату в різних зонах незалежно та працювати за іншими складними алгоритмами.
Важливо розуміти, що за допомогою автоматики для вентиляційної системи можна додати не тільки комфорту. Вона дозволяє знизити споживання електроенергії, виключає марну роботу системи тоді, коли це не потрібно.
Який рівень шуму повинна мати система вентиляції припливно витяжна
Сучасні вентиляційні пристрої тихі. Але за необхідності можна зробити їх ще тихішими. Приглушення роботи необхідне, якщо вентиляція встановлюється в:
- Житлових приміщеннях – спальнях, вітальнях, дитячих кімнатах.
- Навчальних, лікувальних, розважальних закладах – школах, лікарнях, театрах, кінотеатрах.
- Комерційних приміщеннях – офісах, магазинах.
Нехтувати регулюванням рівня шуму можна в системі, що працює на складі, в галасливому цеху та інших місцях, де людей немає, вони бувають рідко, або є інше, сильніше джерело шуму.
Рівень шуму припливно-витяжної вентиляції знижується за допомогою:

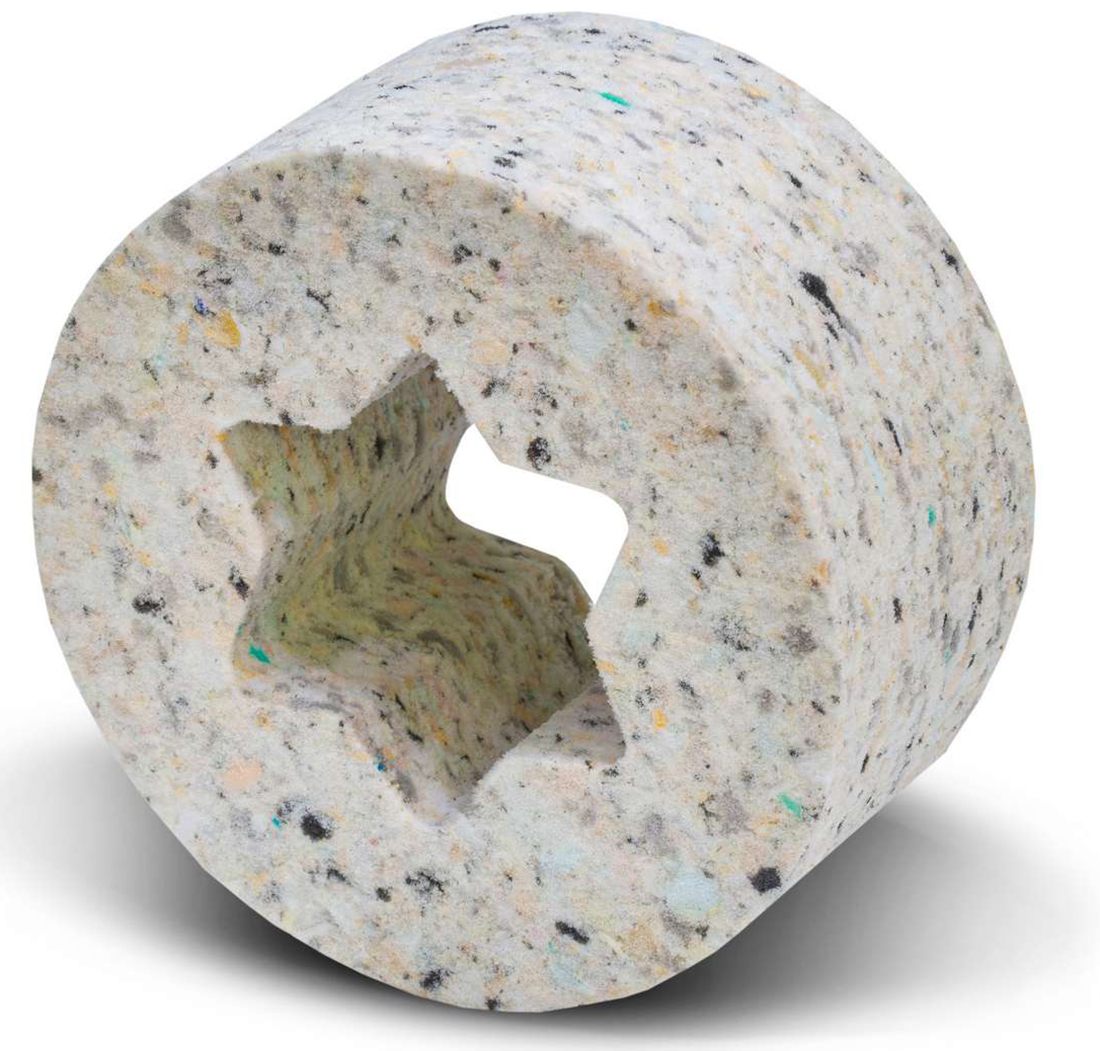

- шумоглушників;
- тихих, нічних режимів роботи пристроїв.
Вимоги до припливно витяжної вентиляції щодо фільтрації
Фільтрація припливного повітря рекомендується. Вона очищає потік від пилу, смогу, запахів, комах. Фільтрація витяжного потоку необхідна тільки якщо:
- Забруднення можуть пошкодити, погіршити роботу наступних вентиляційних пристроїв. Наприклад, жир у кухні повинен бути відфільтрований відразу, оскільки він осідає на крильчатці, повітроводі.
- Забруднення можуть завдати шкоди екології та комфорту інших людей. Наприклад, запахи з кухні ресторану не повинні заважати мешканцям сусідніх будинків. А токсичне повітря виробництва не повинно потрапляти в атмосферу.
На базовому рівні фільтрацію виконують решітки вентиляційні – вони затримують великі забруднення, комах. Для більш серйозного очищення застосовуються ефективні фільтри, здатні затримати мікроскопічні забруднення.
Кожна система вентиляції має свої особливості. Щоб розібратися в цьому питанні, найкраще звертатися за допомогою до професійних фахівців.
