У всіх басейнах, розташованих у закритих приміщеннях, спостерігається надмірний рівень вологості. Спочатку це проявляється у вигляді конденсату на стінах, потім — у вигляді цвілі. А згодом це псує меблі, обладнання, оздоблення та негативно впливає на здоров’я людей.
Розв’язати цю проблему можна 3 способами:
- придбати спеціальні речовини, що поглинають вологу – силікагелі;
- організувати вентиляційну систему;
- встановити осушувачі повітря для басейнів.
Перший варіант малоефективний, оскільки силікагелі одноразовий та потрібно постійно купувати новий. А це буде дорого коштувати.
Тому залишається 2 способи боротьби з надмірним рівнем вологості в басейні: монтаж систем опалення та систем вентиляції. Про те, як має бути організована якісна вентиляція та кондиціонування басейну, ми розповімо в нашій статті.
Система вентиляції басейнів: призначення та вимоги

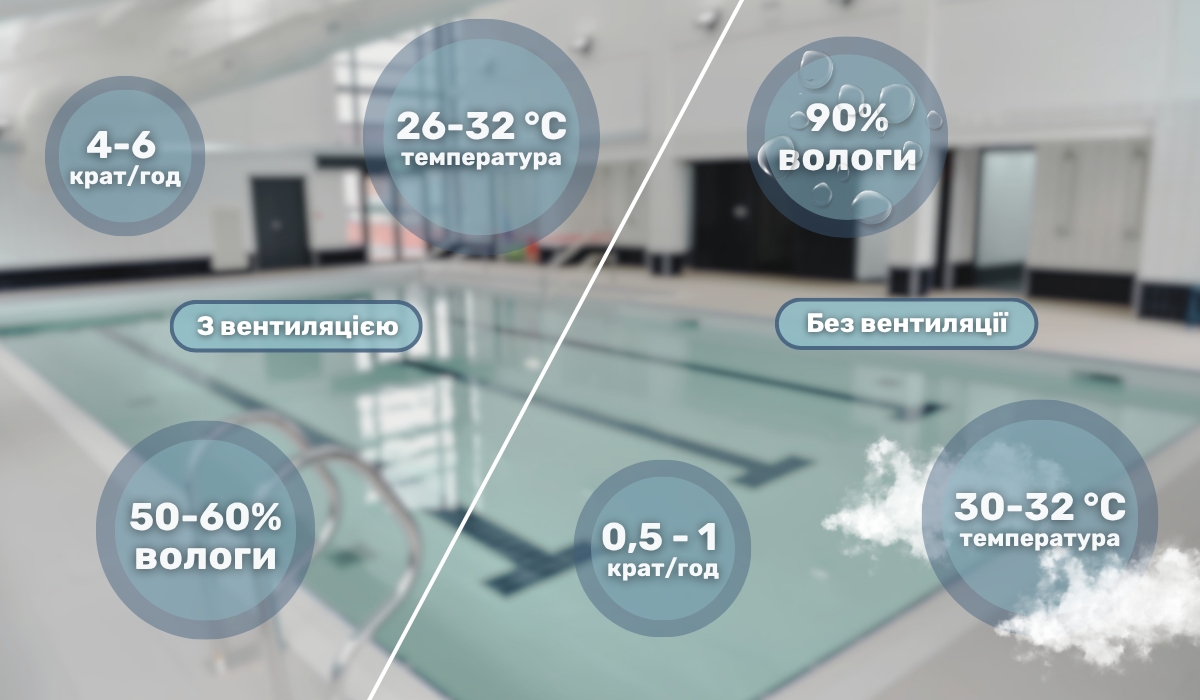

Як ми вже зазначали раніше, система вентиляції в басейні покликана забезпечити не тільки комфорт користувачів, але й збереження матеріальних цінностей. Саме тому в проєктуванні та будівництві спортивних центрів, басейнів у поліклініках, навчальних центрах та місцях загального користування виконання робіт довіряється професіоналам, які можуть коректно виконати розрахунки та дотримуватися санітарних вимог. У приватних домоволодіннях власники часто нехтують необхідністю розробки проєктів. Тому вентиляція приватного басейну не завжди може забезпечити необхідний повітрообмін, оскільки не всі нюанси були враховані при облаштуванні простору. У ряді випадків, якщо повітрообмін не продуманий коректно, навіть встановлені по всьому приміщенню повітроосушувачів не здатні розв’язати проблеми з надмірною вологістю.
Уникнути помилок, які можуть призвести до того, що замість радості та оздоровлення басейн принесе додаткові витрати та проблеми, допоможе грамотне проєктування вентиляції басейнів, яке варто виконати на етапі будівництва та облаштування об'єкта. Продумуючи, якою буде вентиляція басейнів, варто враховувати, що на мікроклімат впливає безліч параметрів, частина з яких буде постійною, тоді як інші змінюватимуться в процесі експлуатації. Тому, розробляючи проєкт вентиляції басейну, важливо враховувати варіативність показників, щоб при зміні зовнішніх факторів можна було регулювати роботу вентиляційної системи.
Проєктування вентиляційної системи в басейні
Зі шкільного курсу фізики відомо, що чим вища температура повітря, тим інтенсивніше випаровується вода. Водночас коли вологе повітря контактує з прохолодними поверхнями стін, підлоги, стельових та інших конструкцій, відбувається конденсація вологи. Це може сприяти не тільки перезволоженню повітря, але й поверхонь, що призведе до негативних наслідків.
Як ви вже зрозуміли, проєктування системи вентиляції для басейну вимагає особливого підходу. Працюючи над забезпеченням оптимального мікроклімату в закритих приміщеннях, на території яких є басейни, треба враховувати нормативні вимоги до:

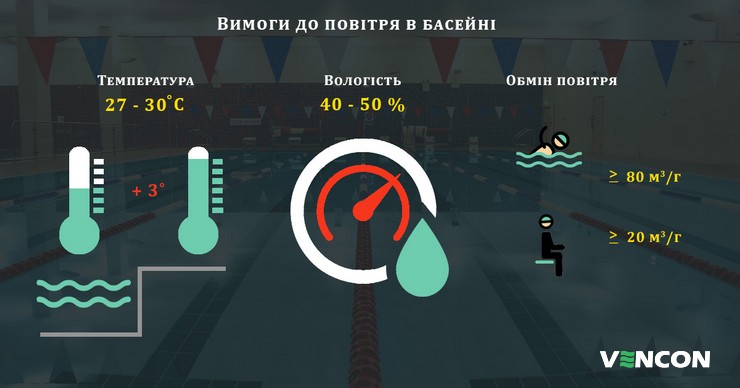

- Температури повітря.
- Вологість повітря.
- Повітрообмін.
Адже тільки так можна організувати грамотну систему вентиляції, забезпечивши комфортні умови для співробітників та відвідувачів басейну, а також для членів сім'ї та гостей, якщо басейн знаходиться в приватному домоволодінні. Оптимальний варіант — довірити проєктування вентиляції басейну інженерам, які мають достатній багаж знань та досвід. Але якщо такої можливості немає, тоді при виборі вентиляційного обладнання варто звернути увагу на наступні фактори.

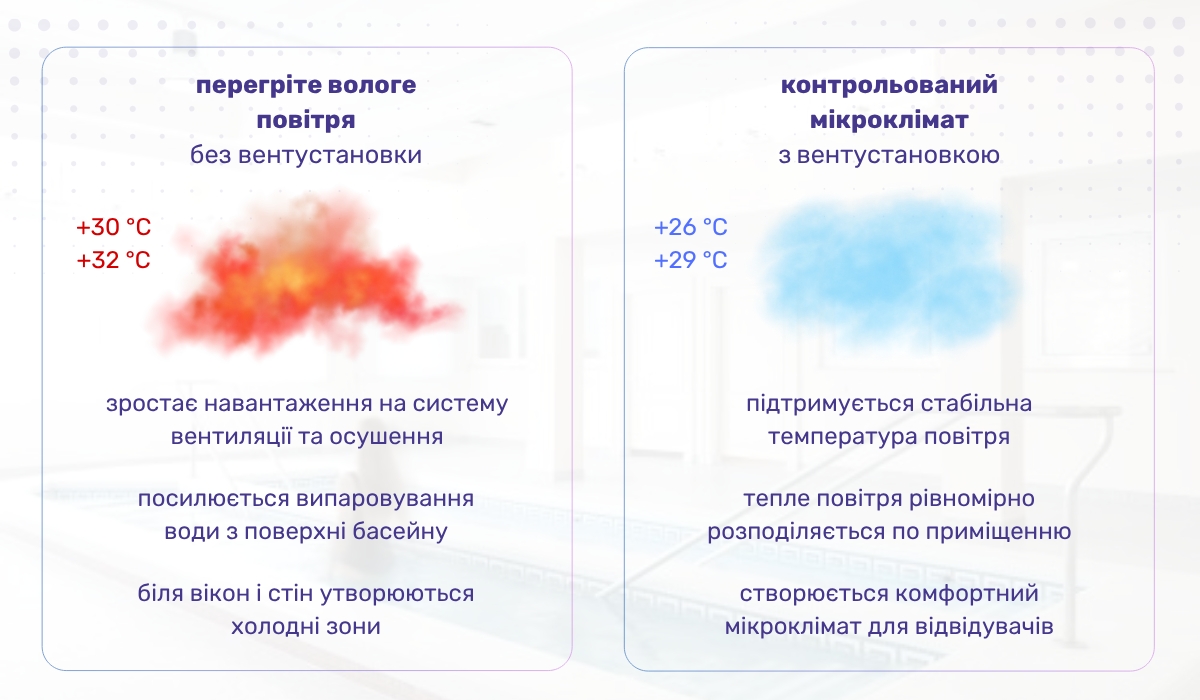

Температура повітря: комфорт та вентиляція басейнів
Вибираючи яка необхідна вентиляція в басейн, важливо враховувати, що коли волога зі шкіри випаровується, організм втрачає більше тепла. У результаті людина відчуває холод. Тому при виборі побутових вентустановок, припливних систем, опалювального та осушувального обладнання, варто враховувати, що оптимальна температура повітря в приміщенні з басейном повинна бути на 1-3°C вищою за температуру води. Виходячи з цього можна сказати, що:
- для басейнів у спортцентрах, при температурі води +22-+24 °C, оптимальною вважається температура повітря +24-+26 °C;
- для оздоровчих, при температурі води +25-+28 °C температура повітря повинна бути +26-+29 °C;
- для басейнів, в яких займаються з дітьми від 0 до 7 років, оптимальною вважається температура води +30-+32 °C, а повітря +31-+33 °C, а для дітей старше 7 років — +29-+30 °C та +30-+32 °C відповідно;
- для СПА-центрів, джакузі, релаксаційних купелей при температурі води +35-+39 °C температура повітря може варіюватися від +28 °C до +32 °C;
- для басейнів у приватних будинках оптимальна температура води часто коливається від +28 °C до +32 °C при температурі повітря +29-+33 °C.
Якщо на об'єкті є сауна, лазня, підігрівані чани, вибір обладнання та монтаж вентиляції в басейні варто організовувати таким чином, щоб температура повітря була комфортною для тих, хто виходить з води або переміщається з парилень у купіль. Також при виборі місць для установки припливних клапанів для вентиляції варто ретельно прораховувати напрямок потоків, щоб уникнути протягів. До того ж у холодну пору року припливні потоки бажано попередньо прогрівати мінімум до +18-+20 °C, а краще до температури повітря, яку ви вважаєте цільовою.
Також, проєктуючи облаштування вентиляції в басейні, варто враховувати температуру стін, підлоги та стелі – рівень їх теплоізоляції. Важливо контролювати процес конденсації вологи та регулювати показники внаслідок повітрообміну.
Як забезпечити комфорт допоможе грамотно обрана витяжка в басейні
Згідно з нормами, прописаними в СНиП та ДБН України, оптимальний рівень вологості в басейні – 40-60 %. Цього достатньо, щоб уникнути задухи, дискомфорту та появи конденсату. У Європі рекомендований рівень вологості варіюється від 45% до 50%
Щоб система вентиляції для басейну була ефективним інструментом контролю вологості та температури, необхідно не тільки визначити відповідну продуктивність системи вентиляції, але й правильно розподілити витяжні побутові та промислові осьові вентилятори, а також припливні модулі.
Витяжна вентиляція басейну: розміщення модулів
Оскільки тепле вологе повітря рухається вгору, логічно буде розмістити витяжні модулі:
- У стелі безпосередньо над басейном, оскільки він є джерелом найбільших випарів.
- У душових, де крім вологи від дзеркала купелі додаються випари під час прийняття душу.
- Уздовж зовнішніх стін та вікон, особливо якщо приміщення має панорамне скління.
Таке рішення допоможе мінімізувати ступінь конденсації вологи на поверхнях.
Припливна вентиляція для басейну: комфорт без протягів
Деякі власники об’єктів припускаються помилки, вважаючи, що вентиляцію та кондиціонування басейнів можна забезпечити за допомогою спліт-систем. Більшість кондиціонерів, представлених на ринку, лише нагрівають або охолоджують повітря, забезпечують його циркуляцію по приміщенню (у режимі вентиляції), осушення. та лише деякі моделі можуть зволожувати та забезпечувати підмішування повітря з вулиці до того, що вже є в приміщенні. Тому тим, хто прагне, щоб у приміщенні була організована якісна припливно витяжна вентиляція басейну, рекомендуємо не нехтувати необхідністю встановлення припливних модулів. На ринку представлений широкий асортимент пристроїв, тому, вибираючи, якому проточному вентилятору віддати перевагу, варто враховувати такі рекомендації:

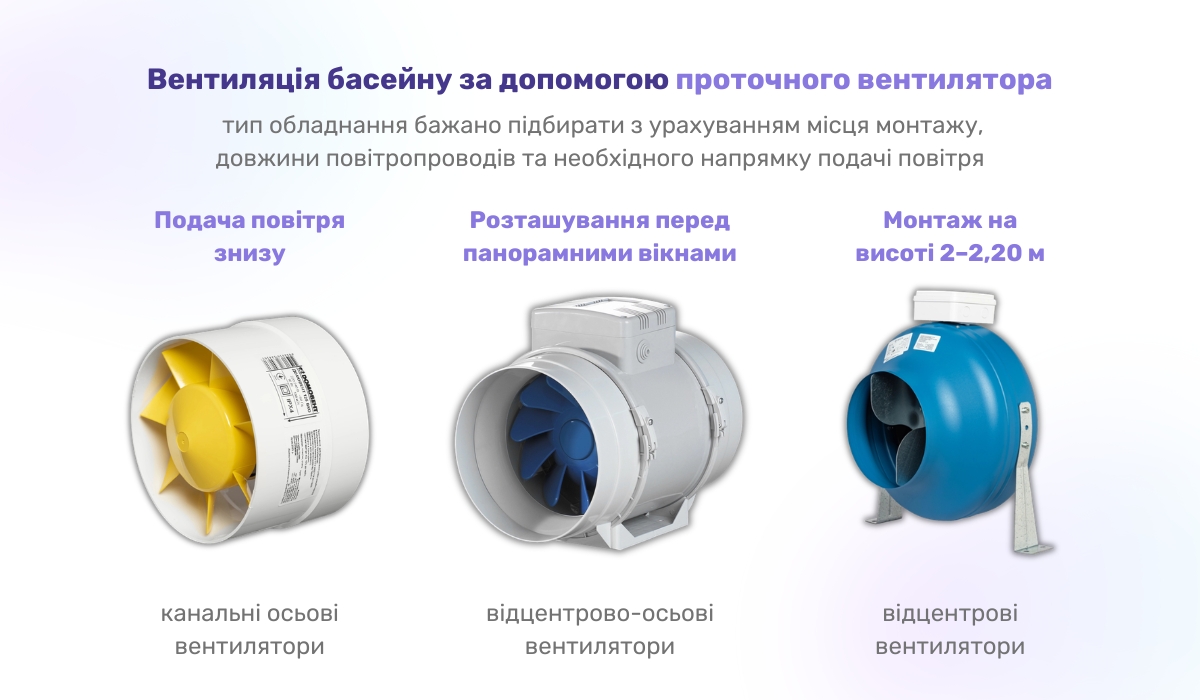

- подачу свіжого повітря в приміщення бажано здійснювати знизу;
- якщо у вас панорамні вікна, розмістити припливні клапани можна перед ними в підлозі — це рішення допоможе створити завісу для мінімізації конденсації;
- якщо немає можливості розмістити припливні модулі в підлозі або на відстані до 30 см від підлоги, тоді варто монтувати їх на висоті 2-2,20 м над рівнем підлоги, таким чином, щоб вхідний потік не потрапляв безпосередньо на людей, а розподілявся під стелею.
Вибір обладнання, яке забезпечуватиме витяжку та приплив повітряних мас, здійснюється залежно від того, чи організовується вентиляція басейну в приватному будинку, чи в громадському місці, спортивному центрі та на інших об'єктах, з урахуванням оптимальної кратності.
Повітряний обмін: оптимальна кратність
Наш досвід роботи на різних об'єктах показує, що вентиляція приміщення басейну в кожному випадку повинна організовуватися за індивідуальним проєктом, з урахуванням особливостей конкретного приміщення, умов експлуатації, кількості людей, що відвідують басейн, наявності різних видів активності. Щоб визначити, якою має бути вентиляція в басейні, фахівці розраховують, який об’єм повітря потрібен з урахуванням кількості людей, що одночасно перебувають у приміщенні, та рівня випаровувань від дзеркала води. Потім використовують за основу більші значення. Для приватних невеликих об’єктів достатньо орієнтуватися на кількість людей, які відвідують басейн, та забезпечити приплив на рівні:
- Мінімум 80 м³/год повітря на одну людину, що купається в басейні.
- Мінімум 20 м³/год на одну людину, що перебуває в приміщенні.
Також, вирішуючи, якою має бути вентиляція для басейнів, варто враховувати, що оптимальною для невеликих приватних об'єктів вважається кратність повітрообміну на рівні 4-5 об'ємів приміщення на годину. А в громадських місцях цей показник повинен наближатися до 6-8. Щоб уникнути дисбалансу та забезпечити комфорт людям, які відвідують басейн, вентиляція витяжна повинна бути на 10-20 % продуктивнішою за припливну. Оскільки одним з основних завдань при організації повітрообміну є контроль рівня вологості, не зайвою буде установка систем автоматики вентиляції. Грамотно підібрані датчики, таймери, програматори дозволяють автоматично змінювати потужність роботи обладнання для підтримки оптимального мікроклімату.
Додаткові особливості басейну, які слід враховувати
Окрім перелічених вище вимог, під час проєктування вентиляційної системи слід враховувати:
- габарити приміщення, в якому розташований басейн;
- габарити дзеркала басейну;
- габарити вікон;
- висоту приміщення, рівень теплоізоляції та інші параметри.
Щоб вентиляція басейну була ефективною, оцінювати перераховані параметри потрібно в комплексі. Адже навіть від того, яким є інтер'єр приміщення, іноді залежить, чи є в ньому місце для повітропроводів для вентиляції, чи потрібні інші рішення для забезпечення якісного повітрообміну.
Габарити приміщення та призначення
Перш ніж обирати вентиляційні системи для басейнів, варто врахувати характеристики приміщення. Оскільки басейн є джерелом вологи, для нього необхідна окрема система вентиляції. Тому, якщо він розміщений у багатоповерховому будинку, на території навчального закладу, комерційного об’єкта, будівлі громадського призначення, повітря, що видаляється, не повинно потрапляти в загальну вентиляцію.
Наступний параметр, на який варто звернути увагу, — габарити басейну. Вони враховуються для того, щоб:
- Розрахувати ймовірний рівень вологості повітря (чим менший об'єкт — тим вищий рівень вологості).
- Розрахувати повітрообмін (у цьому випадку враховують габарити приміщення та кількість людей, що знаходяться всередині).
Не менш важливу роль відіграє конфігурація приміщення, його зонування, наявність капітальних перегородок та дверей між різними зонами. Перш ніж віддати перевагу в магазинах тому чи іншому вентиляційному повітророзподільнику, необхідно розрахувати, в якому обсязі можуть перетікати потоки повітря з однієї частини об'єкта в іншу. Наприклад, якщо між роздягальнею та басейном немає буферної зони, тоді щоб речі залишалися сухими, потрібні повітророзподільники, здатні створити повітряну завісу в проході. А якщо між кімнатами є коридор або інше буферне приміщення, тоді замість додаткового припливного модуля може знадобитися витяжний, щоб створити розряджений простір. Вибір комплектуючих для вентиляційної системи та місць для встановлення модулів у кожному випадку має здійснюватися індивідуально.
Габарити дзеркала басейну
Від цього параметра безпосередньо залежить, скільки води випаровуватиметься. В середньому за 1 годину плавання випаровується приблизно 150-200 г води з 1 м². Цей показник змінюється залежно від початкової вологості повітря та температурних показників. Чим тепліше в приміщенні, тим вищий рівень випаровування, чим прохолодніше, тим нижчий. Знизити температуру повітря без втрати комфорту для людей, які перебувають у басейні, неможливо. Але швидке виділення вологи нерідко призводить до появи цвілі на всіх меблях, розташованих всередині. І, можливо, до корозії конструкції приміщення та порушень у роботі електроніки при роботі в умовах підвищеної вологості.

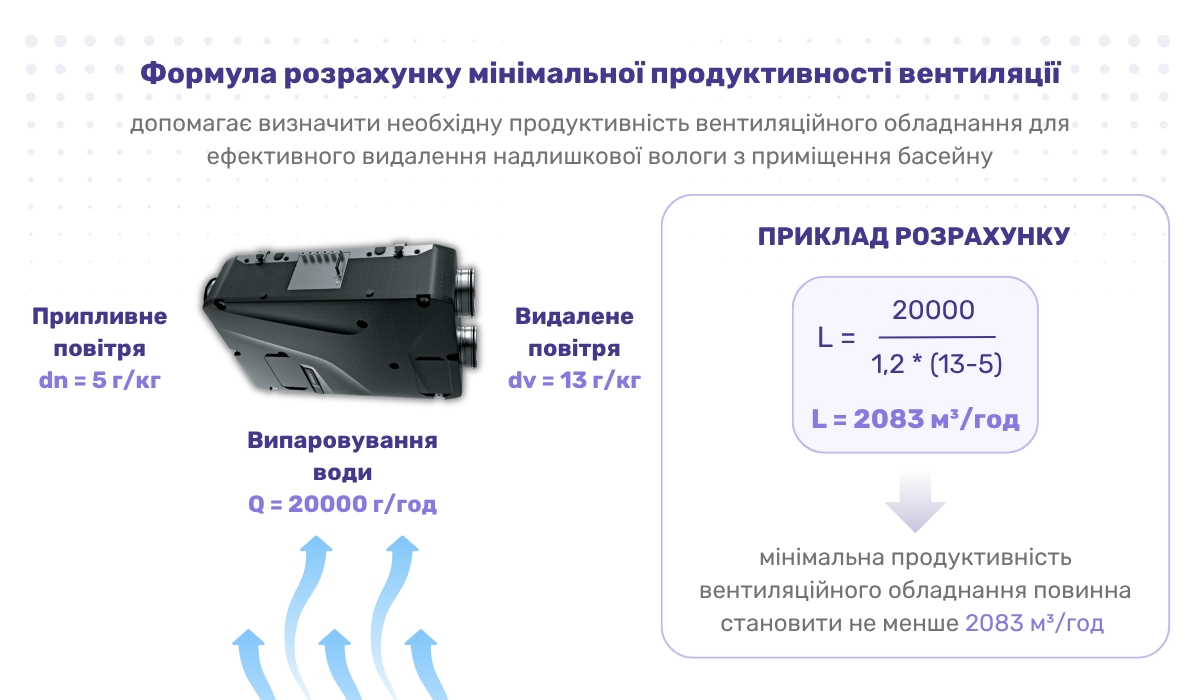

Тому, приймаючи рішення, яке обладнання для вентиляції басейнів краще придбати, можна розрахувати його мінімальну продуктивність за формулою:
L = Q / (r * (dv — dn))
де:
- L — мінімальна продуктивність обладнання, м³/год;
- Q — інтенсивність випаровування, г/год;
- dv та dn — вологість видаленого та припливного повітря відповідно, г/кг.
- r — питома вага повітря, кг/м³.
Рівень вологості повітря на вулиці залежить від регіону, сезону, погоди. А питома вага (r) залежить від температури повітря в приміщенні, наприклад:
- При температурі повітря 0 °C вона дорівнює 1,29-1,293 кг/м³.
- При +20 варіюється в діапазоні 1,2-1,25 кг/м³.
- При +25 — 1,18 кг/м³, а при +28 — 1,17 кг/м³
Розміщуючи решітки вентиляційні, враховуйте, що потоки повітря під час руху не повинні доставляти дискомфорт, потрапляючи безпосередньо на людей. Щоб обладнання не працювало на межі можливостей, після проведення розрахунків рекомендується закласти запас потужності 10-20 % від розрахункових показників.
Щоб уникнути розвитку патогенної мікрофлори у воді, для її знезараження використовуються різні хімічні речовини. Оскільки на приватних об'єктах власники не завжди займаються складними розрахунками, хочемо звернути вашу увагу на наступний аспект. Щоб мінімізувати ризик отруєння ними, вентиляція в басейні приватного будинку повинна забезпечувати повітрообмін не менше ніж 2,4 л/с на кожен 1 м² площі водної поверхні та бортиків чаші.
Розміри вікон
Якщо монтаж системи вентиляції буде здійснюватися в готовому басейні, додатково враховуються розміри вікон. А також їхня теплоізоляція, адже від цього залежить необхідність обдування вікон гарячим повітряним потоком.
Як відомо, скло з високою теплоізоляцією зменшує ймовірність утворення конденсату на ньому. Але якщо використовуються інші – доведеться проєктувати більш складну систему вентиляції.
Також від габаритів вікон залежить кількість сонячного тепла, яке потраплятиме в приміщення. І, відповідно, мікроклімат всередині (температура повітря та рівень вологи).
Які вентиляційні системи підійдуть для басейну?
Для кожного басейну створюється індивідуальний проєкт вентиляційної системи з урахуванням усіх особливостей приміщення. Наразі на ринку України доступний широкий асортимент запчастин вентиляційних, що забезпечує можливість проєктувати та монтувати як прості, так і складні багатофункціональні системи повітрообміну. Нижче наведено найпоширеніші варіанти, які зустрічаються найчастіше.
Набірна прямотічна система
За витяжку та приплив повітря відповідають 2 окремі системи. Вони складаються з різних елементів:
- вентиляторів;
- нагрівачів;
- фільтрів;
- заслінок;

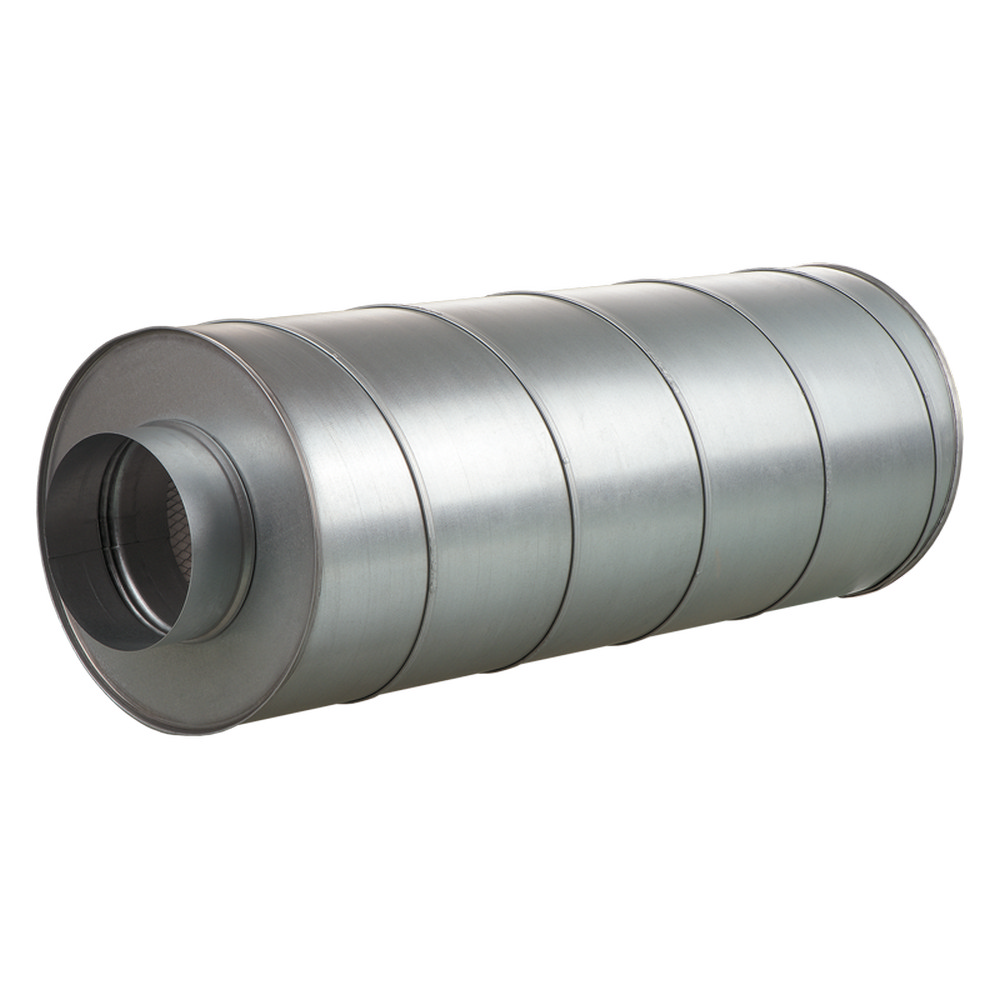

- шумоглушників тощо.
Головна перевага такого рішення – низька собівартість. Але економічність тут залишає бажати кращого. Плюс нагрітий повітряний потік виводиться з приміщення прямо в атмосферу. Підвищити енергоефективність подібних систем вентиляції можливо за допомогою датчиків вологості та температури, а також таймерів та автоматичних блоків керування.
Набірна система з рекуперацією
Дане рішення схоже на попереднє. Вентиляційні системи теж збираються з окремих елементів. Але тут додатково використовується енергозберігаючий рекуператор, який теплову енергію від вихідних потоків передає вхідним. Через складну автоматику такі системи коштують дорожче, але при цьому вони економічніші завдяки зниження витрат на попередній нагрів повітря та опалення приміщення. Кількість та тип рекуператорів визначається габаритами приміщення та умовами експлуатації. Для ефективного повітрообміну рекомендуємо встановлювати не менше 2 модулів на об'єкті, особливо якщо мова йде про побутовий рекуператор для басейну в приватному домоволодінні. Розміщувати обладнання бажано на протилежних сторонах приміщення.
Моноблочна система
Дане рішення постачається в шумоізольованому корпусі. Ще на заводі моноблочні вентиляційні установки для басейнів оснащуються інтегрованою системою автоматики та рекуператором, фільтрами, нагрівальними елементами. Цей тип обладнання відрізняється компактністю, що і є його головною перевагою, простотою монтажу та високою ефективністю. Багато з доступних на ринку моделей є малошумними та економічними, але при цьому вони вимагають значних інвестицій на етапі купівлі, монтажу (потребують захисту від впливу агресивного середовища) та обслуговування.

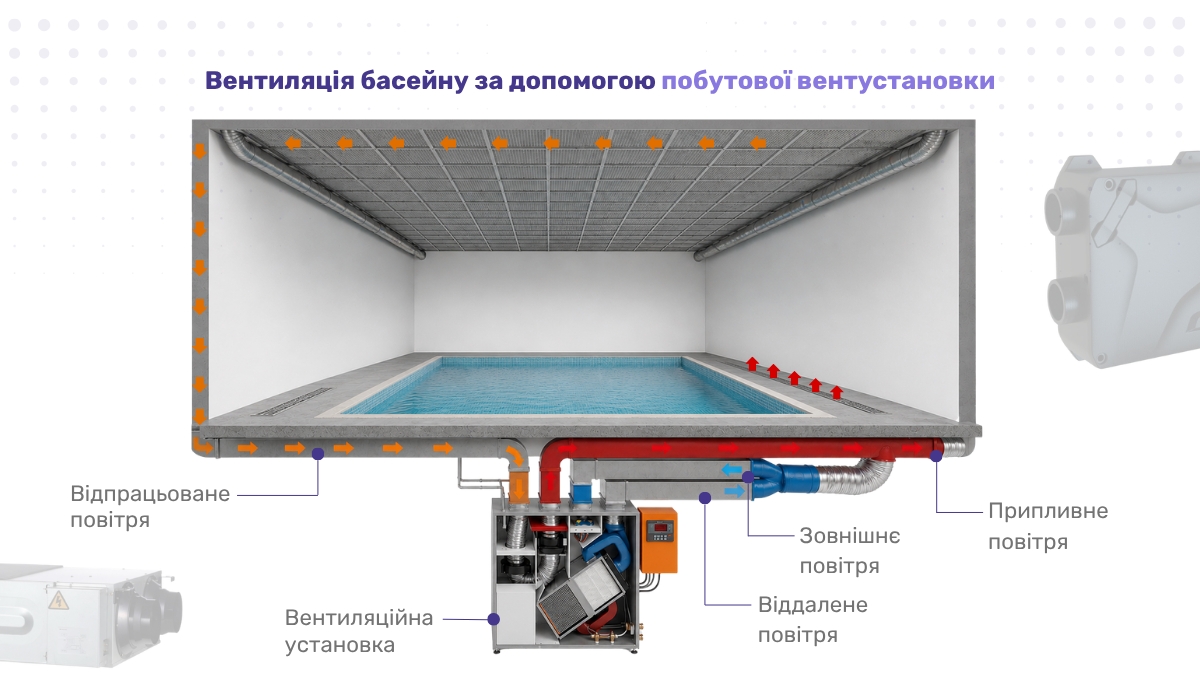

Припливно-витяжна система
У продажу є спеціальна припливно витяжна установка для басейну, максимально захищена від агресивного впливу зовнішніх факторів. Таке обладнання встановлюють у басейнах, в яких хлорують воду. Припливно-витяжна установка має безліч переваг, наприклад:
- Вони багатофункціональні, оскільки можуть видаляти вологе повітря з приміщення та подавати попередньо підготовлене (очищене та підігріте) з вулиці, забезпечуючи контроль температури та вологості в приміщенні з басейном.
- Якщо припливно-витяжна вентиляція в басейні обрана з урахуванням особливостей конкретного об'єкта, то обладнання працює з високою ефективністю, допомагає знизити витрати на обігрів приміщення.
- Більшість установок монтуються приховано, тому не порушують естетичність інтер'єру.
Серед умовних недоліків такого рішення відзначають значну вартість проєктних робіт та обладнання, витрати на монтаж та обслуговування, залежність від наявності електроенергії.
Припливно-витяжна система з осушувачами
У басейнах часто застосовують комбіноване рішення. Тобто, організація припливно-витяжної вентиляційної системи + встановлення осушувачів повітря. Це допомагає підтримувати оптимальний мікроклімат у приміщенні, а заодно:
- продовжити термін експлуатації будівельних конструкцій;
- мінімізувати ймовірність появи цвілі та грибків;
- забезпечити комфортні умови для відвідувачів басейну.
Крім того, це рішення:
- Мінімізує габарити та розв’язує проблему з вибором місця встановлення.
- Знижує вартість обладнання.
- Знижує експлуатаційні витрати під час функціонування системи.
- Мінімізує габарити декоративних конструкцій, якими зашивають повітроводи.
Даний тип вентиляційної системи забезпечує нормальний повітрообмін та комфортний мікроклімат. А для видалення залишків вологи використовуються настінні осушувачі повітря. У цьому та полягає головна перевага такого рішення. Річ у тому, що одна вентиляційна система зі своєю роботою справляється не на 100 %. Так, вона більш-менш підтримує оптимальний мікроклімат, але є речі, які від неї не залежать. Наприклад, коли на вулиці йде дощ, то всередину приміщення потрапляє повітря зі збільшеним рівнем вологості. Адже припливна система вентиляції працює постійно, та вона не здатна самостійно приймати рішення, яке повітря подавати, а яке – ні, якщо не оснащена датчиками та не інтегрована в автоматизовану систему, таку як розумний дім.

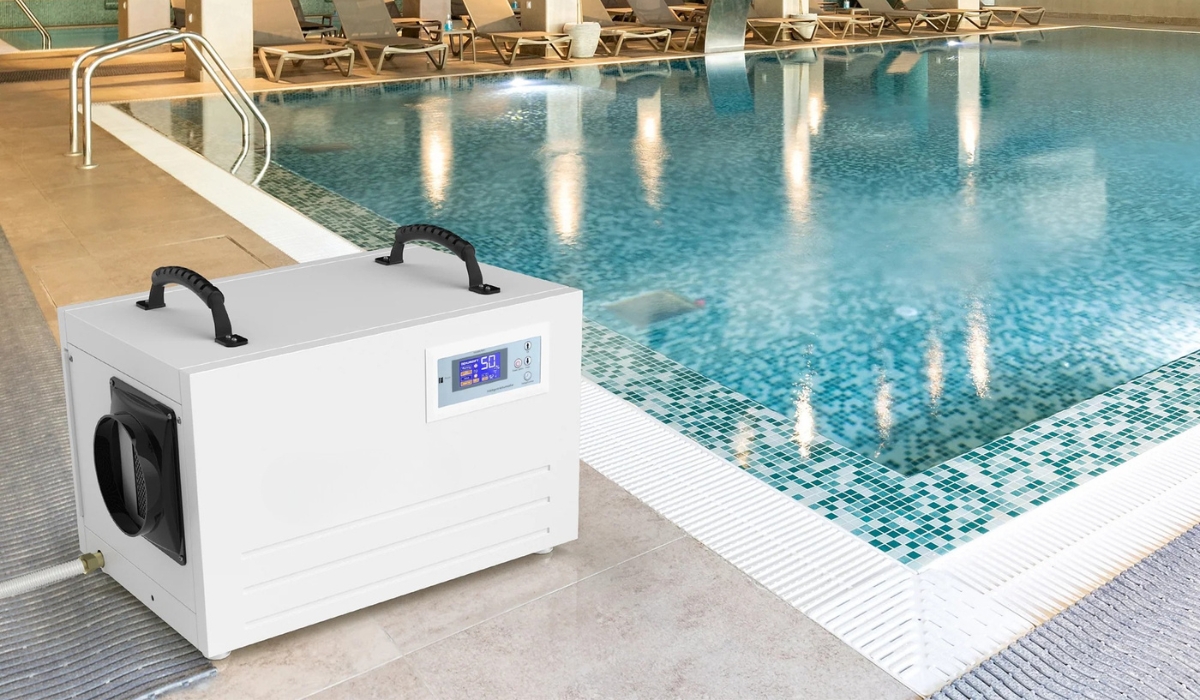

Саме тут дуже допомагають осушувачі повітря. Вони працюють в автоматичному режимі – тобто вмикаються тільки в потрібні моменти. Саме в таких ситуаціях, коли через дощ на вулиці в приміщення потрапляє вологе повітря, осушувачі миттєво розв’язує проблему, що виникла. Звісно, за умови, що вони правильно підібрані.
Таким чином, вентиляційна система регулює повітрообмін та частково знижує рівень вологості, а осушувачі повітря допомагають їй підтримувати цей самий рівень вологості. До того ж представлені на ринку осушувачі повітря для приміщень з басейнами мають сучасний дизайн, завдяки чому чудово виглядають у будь-якому інтер'єрі.
Для максимальної ефективності настінні осушувачі монтують ближче до дзеркала води. Так вони будуть миттєво видаляти надмірну вологість. Звичайно ж, перед цим потрібно заздалегідь вирішити проблему з підведенням електроживлення та дренажного трубопроводу, по якому буде відводитися конденсат.
За бажанням можна придбати осушувачі з різною комплектацією:
- безкорпусні пристрої чудово підходять для прихованого монтажу у фальш-стіні або в суміжному приміщенні;
- прилади з водяними конденсаторами здатні віддавати надлишкове тепло, отримане під час осушення, тим самим нагріваючи воду в басейні;
- пристрої з водяним або електронагрівачем здатні компенсувати тепловтрати приміщення.
Інші рішення для вентиляції та осушення повітря в басейні
Для об'єктів з басейном, так само як і для приміщень з 3D-принтерами, проєктувати вентиляцію бажано індивідуально. Тоді, залежно від проєкту та цільових завдань, які мають бути вирішені для монтажу вентиляційних систем, можна встановити:
- припливно-витяжну вентиляцію;
- канальні осушувачі повітря, які вміють підмішувати вуличне повітря (але тут знадобиться додаткова витяжна система);
- канальні осушувачі, що підтримують приплив та відведення повітря (вони подають вуличне повітря в набагато більшому обсязі, ніж осушувачі з підмішуванням);
- припливно-витяжні моделі, оснащені секцією осушення повітря;
- системи, оснащені автоматикою та датчиками з рекуперативними модулями, та інше обладнання.
Оскільки все вентиляційне та осушувальне обладнання потребує регулярного обслуговування, при прихованому монтажі необхідно передбачити ревізійні двері та інші елементи для доступу до модулів.
Що краще вибрати?
Ідеального рішення для вентиляції та осушення повітря в басейні не існує. Кожен варіант має свої плюси й мінуси. Причому не в плані ефективності, а в плані економічності, складності монтажу та вартості.
Тому при виборі системи для вентиляції та осушення повітря необхідно:
- Насамперед виходити з наявного бюджету.
- Провести аудит об'єкта, оцінити характеристики та особливості приміщення (площа, кількість вікон, розмір безпосередньо купелі).
- Оцінити інтенсивність використання басейну (уточнити середню кількість людей, які відвідують об'єкт у пікові години тощо). Визначитися з цільовими показниками температури та вологості.
- На підставі аналізу умов експлуатації скласти проєкт вентиляції та вибрати обладнання, що відповідає вимогам.
Сподіваємося, що наша стаття допомогла вам зорієнтуватися, якою має бути вентиляція в басейнах, як краще організувати вентиляцію та осушення повітря в басейні. Якщо у вас залишилися питання з цієї теми або вам потрібна допомога у виборі обладнання, звертайтеся за консультацією до експертів ВЕНКОН.
