На первый взгляд, гидроаккумуляторы имеют простую функцию и назначение. Обычно они выглядят как обычные металлические цилиндры, цистерны и кажется, что используются только для хранения воды. На самом деле их задача гораздо важнее – правильно выбрать и купить гидроаккумуляторы нужно еще и для того, чтобы защитить насос и всю систему водоснабжения или отопления от поломок. Рассмотрим, для чего нужен гидроаккумулятор, кратко разберем принцип его работы, а также узнаем о мифах, которые сопровождают выбор и эксплуатацию этого оборудования. Понимание особенностей конструкции, правильный выбор и использование такого резервуара поможет вам продлить срок службы всей системы.
Для чего служит гидроаккумулятор
Чтобы понять, что из известных фактов о гидроаккумуляторе является правдой, а что мифом, нужно сначала разобраться в конструкции, принципе работы и назначении этого устройства.

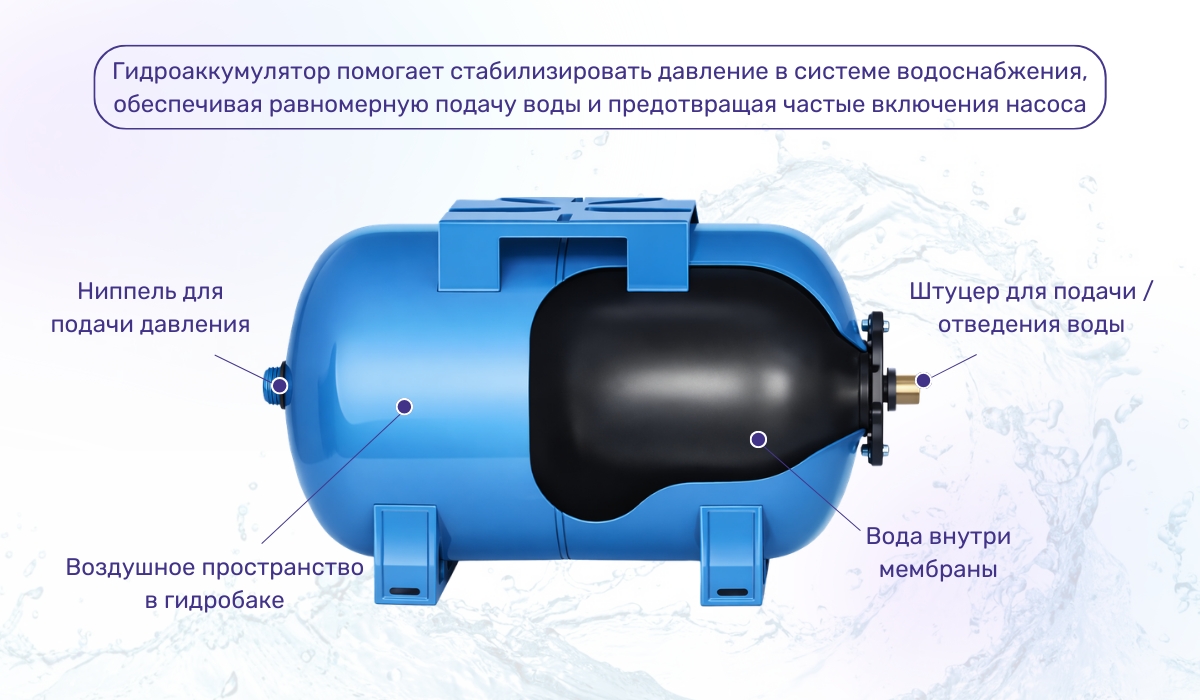

Гидроаккумулятор состоит из двух камер – водяной и воздушной. Воздушная камера создает определенное давление и накачивается воздухом в бытовых моделях или азотом – в промышленных. А водяная камера, очевидно, наполняется водой. В бытовых моделях между камерами находится эластичная мембрана – в зависимости от конструкции, она может быть в виде груши (вода не касается материала бака и полностью находится в груше) или плоскостью делить камеры (вода касается и бака, и мембраны). Гидроаккумулятор без груши и мембраны обычно используется в промышленности. В них камеры делятся с помощью поршня.
Гидроаккумуляторы применяются в различных системах – горячем и холодном водоснабжении, отоплении. Материал расширительного бака для отопления или горячего водоснабжения выдерживает высокую температуру. Для горячего и холодного водоснабжения используются материалы, не выделяющие в воду вредных веществ, так как такая вода применяется для употребления или гигиены.
В зависимости от назначения, гидроаккумулятор выполняет следующие функции:
- в системе холодного водоснабжения накапливает воду, это исключает частые включения и отключения насоса, что продлевает срок его службы;
- в холодном водоснабжении смягчает гидроудары, образованные при резком старте и остановке насоса, это защищает сантехнику и трубы от поломки;
- в холодном водоснабжении гидроаккумулятор стабилизирует, сглаживает скачки давления в водопроводе;
- иногда бывает необходимо купить расширительные баки для бойлера, чтобы они компенсировали температурное расширение нагретой воды и исключали срабатывание клапана, сбрасывающего давление;
- в отопительной системе гидроаккумулятор также называется расширительным баком, поскольку выполняет ту же функцию – компенсирует тепловое расширение нагретого теплоносителя и исключает разрыв труб.
Основная задача гидроаккумулятора – защита всех компонентов системы трубопровода от поломки, разрыва по той или иной причине. Если цена трубы относительно невелика и поврежденный участок обычно можно легко заменить, то другое оборудование стоит дорого. Поэтому значение гидробака важно.
Гидробаки и расширительные баки имеют одинаковую двухкамерную конструкцию. Они выполняют накопительную или компенсационную роль. Понимая конструкцию гидроаккумуляторов всех видов, можно разобраться в том, какие распространенные факты о них являются недостоверными.
Миф 1. Нужен ли гидроаккумулятор для создания и поддержания давления
Функции гидроаккумулятора в холодном водоснабжении связаны с давлением. Поэтому многие считают, что в его задачи входит создание и поддержание этого давления. На самом деле это не так. Гидроаккумулятор накапливает воду и давление, которые накачал насос. Вода давит на мембрану и сжимает воздух в воздушной камере. Когда водяная камера наполняется, реле давления это фиксирует и отключает насос.
Когда пользователь открывает кран, воздушная камера гидроаккумулятора давит на мембрану и проталкивает воду по трубопроводу. Кажется, что создается и поддерживается давление. Но на самом деле это давление будет постепенно снижаться по мере уменьшения воды в водяной камере. Когда давление достигнет критически низкого уровня, реле это зафиксирует и снова запустит насос для повторного набора водяной камеры гидроаккумулятора и повторения цикла.
Давление в водопроводе создает насос, а не гидроаккумулятор. Гидроаккумулятор без насоса не смог бы сделать давление, поскольку его водяная камера не наполнилась бы. Если бы не было гидроаккумулятора, давление создавалось бы, но было бы скачкообразным. Пользователь открыл кран – давление резко увеличилось. Закрыл – резко уменьшилось. Гидроаккумулятор помогает сглаживать эти скачки, но не делает давление постоянным, поскольку оно постепенно падает. Оно колеблется, но не так резко.

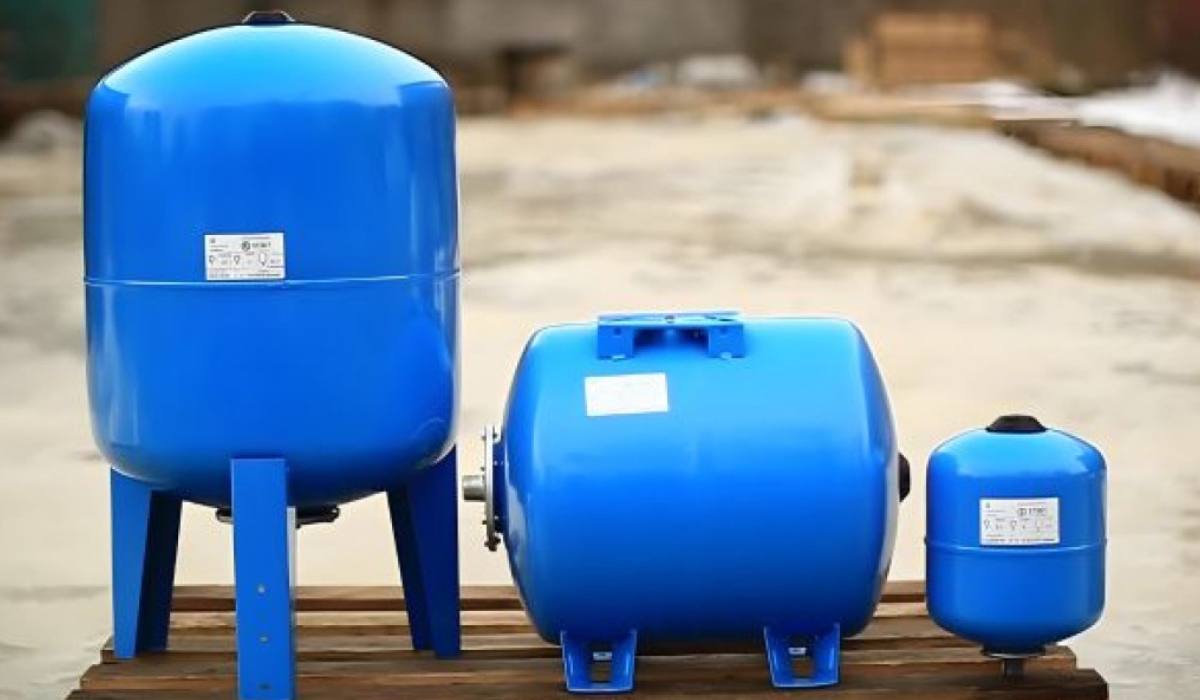

Миф 2. Чем больше гидроаккумулятор, тем лучше
Размеры гидроаккумулятора в любой системе определяются ее характеристиками. Но когда речь идет о водоснабжении, некоторые считают, что чем больше объем бака, тем лучше. Они руководствуются тем, что если бак большого объема, то насосу придется включаться реже, а значит он прослужит дольше. Второй факт – чем больше гидроаккумулятор, тем больше будет воды, пауз для повторного наполнения бака станет меньше при интенсивном расходе.
На самом деле насос от этого выйдет из строя быстрее. В характеристиках каждого из них указывается допустимая частота включений в час. Если гидроаккумулятор будет больше, чем предусмотрено, то, естественно, насос будет включаться реже. Но работать при этом он будет дольше, чем рассчитано, так как на наполнение большого бака понадобится больше времени. В результате он будет перегреваться, износ ускорится. Насос должен непрерывно работать столько времени, на сколько он рассчитан, а для этого должна быть соблюдена частота и длительность включений, которая зависит от объема бака.
Если расход воды интенсивный и пользователям приходится ждать, пока наполнится бак, то это не повод увеличивать объем гидроаккумулятора – от этого станет хуже. Это означает, что данная система водоснабжения по своей производительности не подходит для данного расхода. Если расход временный (например, приехали гости и воды стало расходоваться больше), то нужно просто смириться. Если расход постоянный, то стоит модернизировать систему. В таком случае гидроаккумулятор нужно увеличить. Если места для этого недостаточно, то можно использовать два гидроаккумулятора в системе водоснабжения (обязательно параллельное подключение и одинаковое давление в воздушных камерах). Но насос в любом случае должен быть заменен на соответствующий по производительности новому объему гидроаккумулятора.
Также нет смысла покупать большой гидроаккумулятор с целью защиты, ведь сила гидроудара в трубопроводе не зависит от его объема. На это гораздо больше влияет правильное давление в воздушной камере и целостность мембраны.
Миф 3. Нужно ли сливать воду из гидроаккумулятора на зиму
Из-за того, что однозначного ответа на этот вопрос нет, многие не знают, как поступать правильно и часто руководствуются недостоверными мифами. В результате либо зря остаются без воды, либо приводят свое оборудование в негодность.
Если гидроаккумулятор находится в кессоне, который расположен на глубине ниже промерзания грунта, есть хорошая теплоизоляция, то нет необходимости его опорожнять на зиму. Можно продолжать пользоваться холодным водоснабжением. То же самое, если гидроаккумулятор размещен в отапливаемом помещении, где исключается его замерзание. Опустошать гидроаккумулятор стоит в случае, если вы зимой надолго покидаете дом и отопление будет отключено.
Если гидроаккумулятор размещен в неотапливаемом месте, где температура зимой может опуститься ниже 0 °C, то сливать воду из него обязательно. Это нужно сделать даже в том случае, если вы постоянно пользуетесь водой – рано или поздно она все равно замерзнет. Замерзание воды в камере гидроаккумулятора приведет к его повреждению, образованию трещин. В результате его придется заменить.

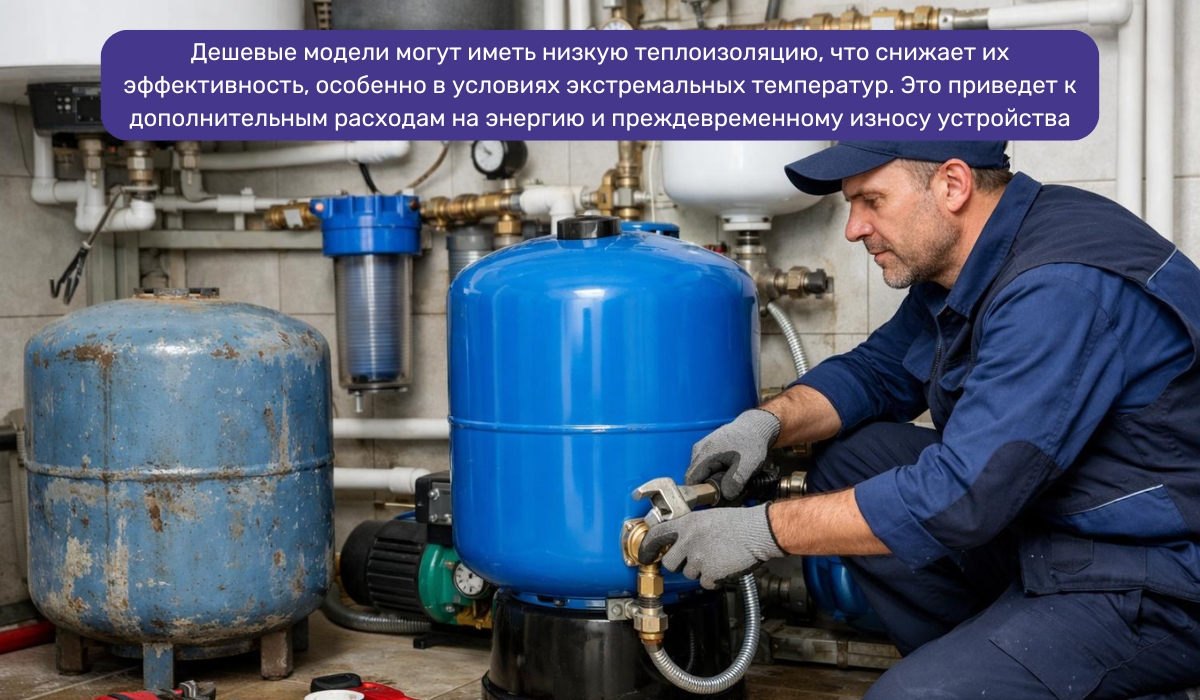

Миф 4. Все гидроаккумуляторы одинаковы
Изучая рынок, многие замечают, что все расширительные баки и гидроаккумуляторы одинаковы. И кажется, что они отличаются только цветом, формой, объемом и стоимостью. В магазинах больше всего разнообразие цилиндрического расширительного бака, но существуют и формы таблетки, прямоугольника и другие.
Если они одинаковые, то зачем платить больше? Можно купить модель нужного объема и подешевле. Но здесь играет роль качество производства. Недорогие модели отличаются следующими недостатками:
- Коррозия. Худшее, что может случиться с гидроаккумулятором – это коррозия. Недорогие модели изготавливаются из некачественных материалов с плохим защитным покрытием, поэтому быстро подвергаются коррозии. Ржавый бак придется заменить.
- Потеря давления. Некоторые недорогие модели оснащаются некачественными ниппелями, которые пропускают воздух. В результате теряется давление воздушной камеры. В конструкции могут быть и другие негерметичные места – в местах стыка мембраны и корпуса, а если используется гидроаккумулятор без резиновой груши, могут быть зазоры между разделительным элементом и стенкой бака. Поэтому с таким гидробаком придется часто проверять и подкачивать давление. Иногда можно восстановить герметичность, но это дополнительное время и затраты.
- Разрушение мембраны. Мембрана изготавливается из тонкого материала, у некачественной модели она может быстро разрушиться, что приведет к потере герметичности. Воздушная камера не будет держать давление, вода из водяной камеры будет попадать в воздушную, насос будет работать часто или постоянно. Потребуется замена мембраны.
Наша практика показала, что покупать гидроаккумуляторы (и любое другое оборудование) нужно по адекватной для своих характеристик стоимости. Приобретать самые дорогие не всегда нужно, но и на самых дешевых тоже не стоит останавливать свой выбор.

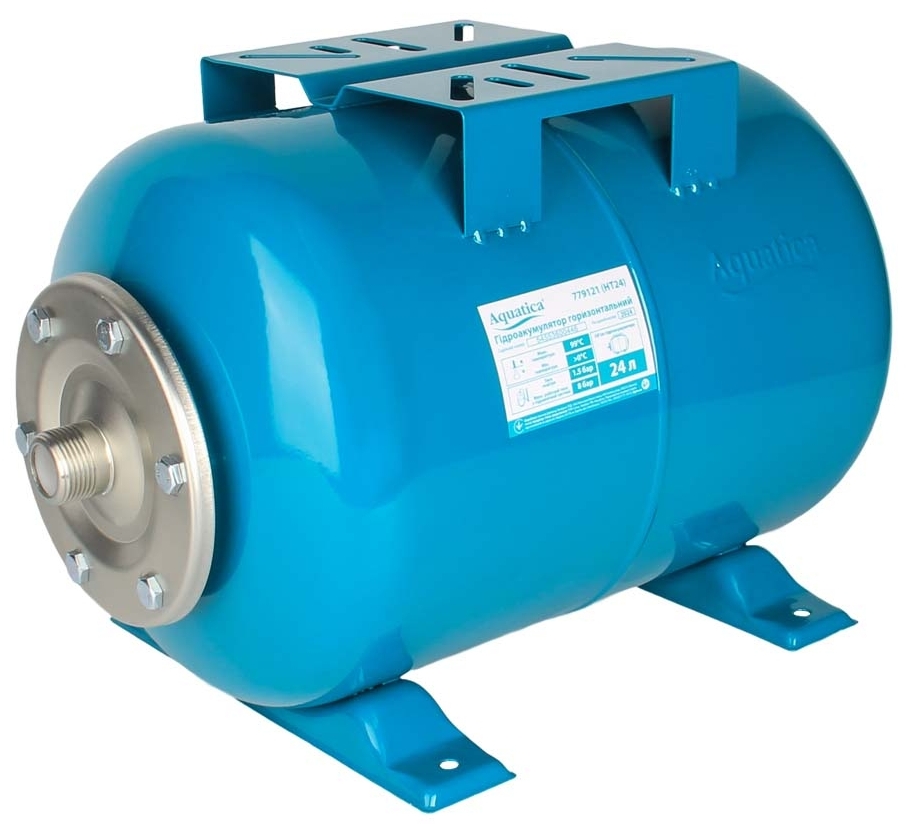

Гидроаккумуляторы отличаются и по назначению. Заменять один другим не стоит. Например, расширительный бак для водоснабжения в магазине, скорее всего, будет синего или белого цвета. Используются гигиенические материалы, водяная камера обычно в виде груши и вода не касается стенок бака. Модели для ГВС работают в высокой температуре. Если вы хотите купить расширительный бак для котла и отопления, то он будет красного цвета. Также рассчитан на высокую температуру. Но материал мембраны может быть не гигиеничным, в некоторых моделях вода касается стенки бака.
Если выбрать гидроаккумулятор по назначению неправильно, то последствия могут быть разными. Может возникнуть ненужная переплата (если бак для холодной воды выбран с термической защитой), загрязнение воды (если для водоснабжения выбран гидроаккумулятор для отопления), быстрый выход из строя (если для горячей воды выбрана модель для холодной). Поэтому не все гидроаккумуляторы одинаковы.
Миф 5. Нужно подкачивать гидроаккумулятор перед эксплуатацией
Производители создают в воздушной камере гидроаккумулятора давление около 2 бар, что подходит для насосов, способных создать 1,6-2,2 бара, которые используются в быту чаще всего. Должно быть на 10 % меньше давления включения насоса. Обычно давление в гидроаккумуляторе 50 литра бывает немного меньше, чем на 100 л.
Поэтому мнение, что после монтажа и перед началом эксплуатации нужно накачать гидроаккумулятор, является ошибочным. Давление там уже есть. Но делать нужно вот что:
- перед монтажом проверить давление, если оно не в норме, то накачать и проверить снова – это позволит на ранней стадии найти брак, если он есть;
- по мере эксплуатации, раз в 3-6 месяцев проверять давление и подкачивать при необходимости, потеря давления за такой период является нормальной, а если оно теряется быстрее, то существует неисправность.
Перед прокачкой измерение давления обязательно, иначе можно накачать лишнего. Что будет, если перекачать гидроаккумулятор? Бак не взорвется, но уменьшится объем водяной камеры. Значит воды будет меньше, насос будет включаться чаще. Если накачать слишком сильно, то мембрана порвется. Ее придется менять.
Миф 6. Если есть гидроаккумулятор, то компенсаторы гидроударов не нужны
Как мы выяснили, гидроаккумулятор нужен для устранения гидроударов. Но купить гасители гидроударов все же рекомендуется. Во-первых, разница в том, что гидроаккумулятор работает для всей системы водоснабжения и на некоторых участках трубопровода может допускать наличие гидроударов. А компенсаторы гидроударов работают локально, на конкретном участке. Во-вторых, поломка в системе с гидроаккумулятором (порвалась мембрана, пропало давление) вернет гидроудары. Тогда компенсаторы сработают как страховочные защитные механизмы. В-третьих, поломка оборудования (бойлера, колонки, смесителя) из-за гидроудара не является гарантийным случаем, ремонт или даже покупка происходит нового за счет пользователя. Поэтому страховочный уровень защиты не будет лишним.

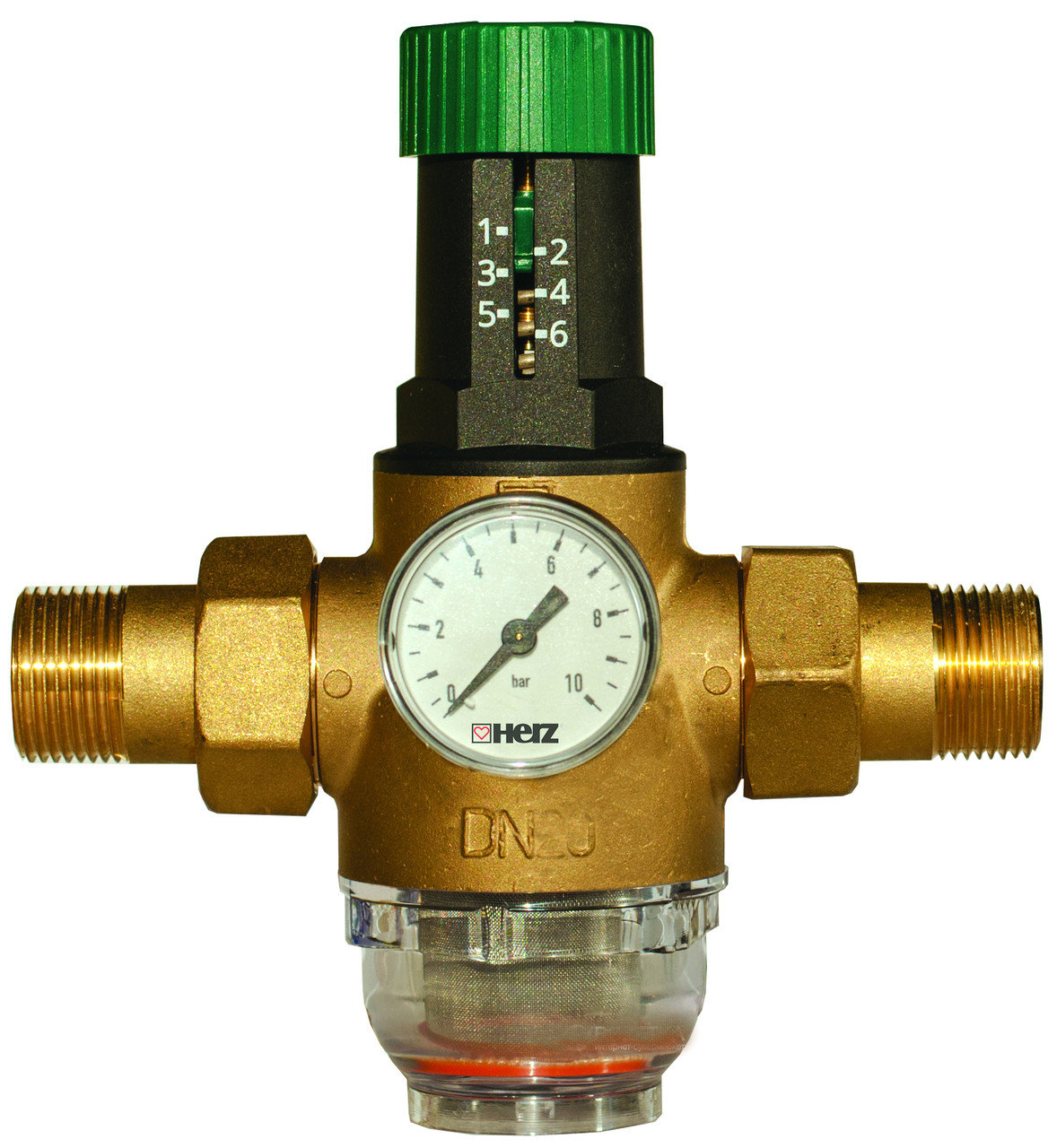

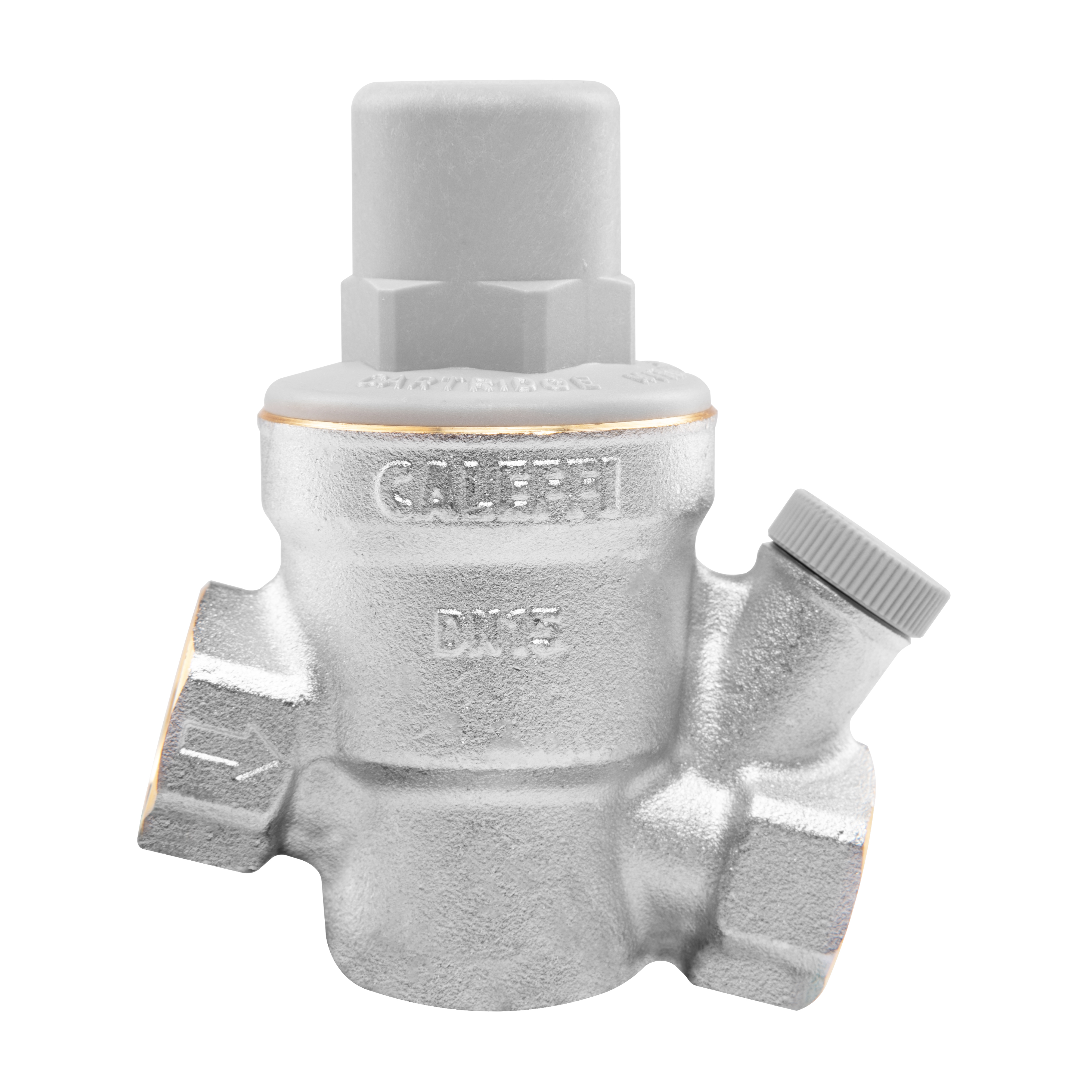

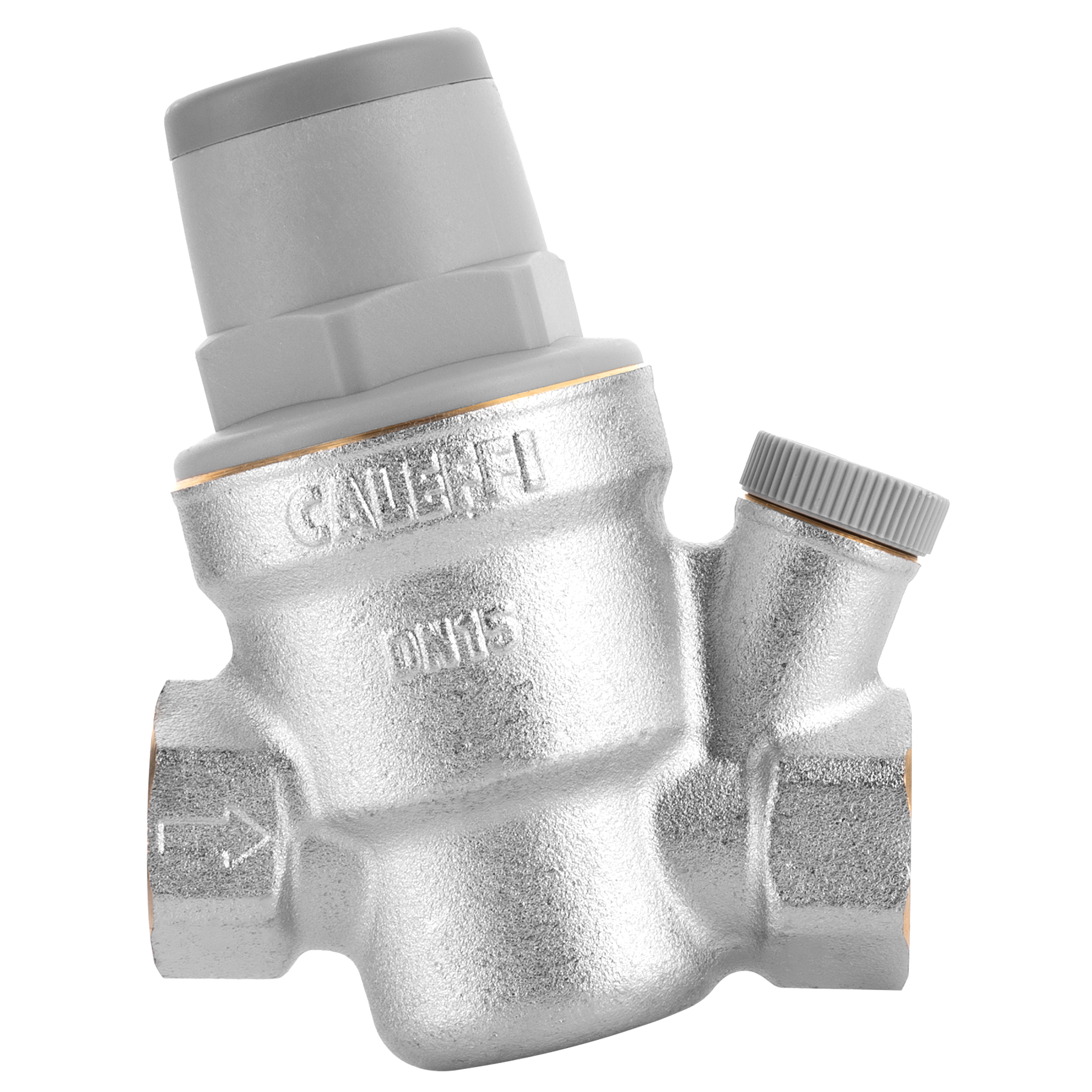

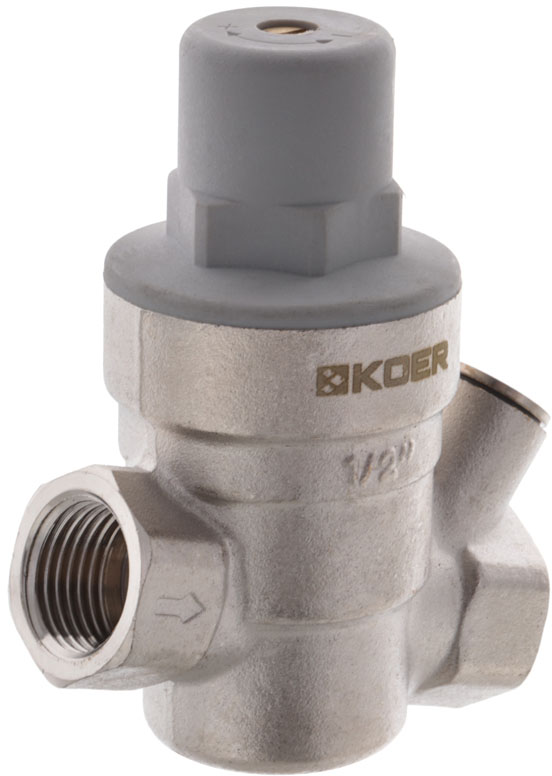

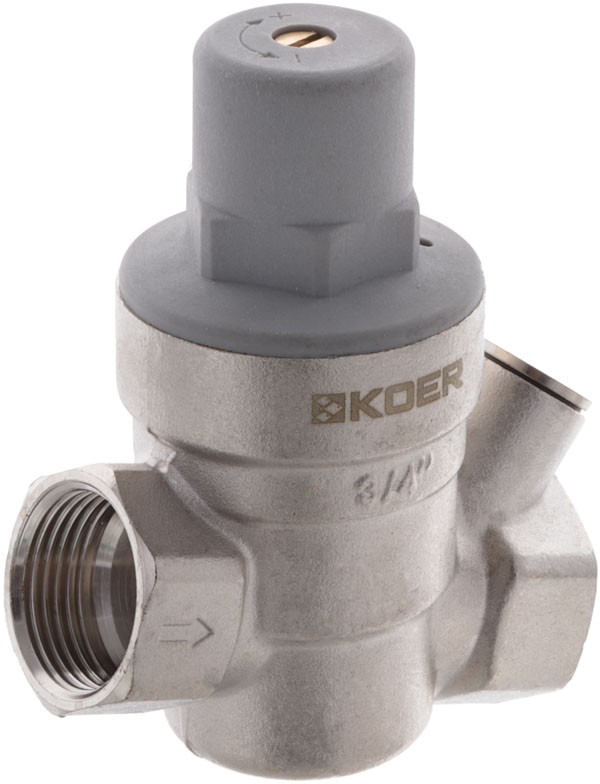

Даже если оборудование, работающее ль гидроаккумулятора, использует редукторы давления для воды (их продажа осуществляется отдельно или ими комплектуются бойлеры, колонки), то компенсатор рекомендуется. Редуктор не сильно сглаживает гидроудары, он может обработать только слабые колебания давления и даже сам может выйти из строя из-за резкого скачка. В задачу редуктора входит уменьшить давление до уровня, подходящего той или иной технике.
Миф 7. Общий объем бака = полезный объем гидроаккумулятора
Если не разделить понятия общего объема и полезного объема гидроаккумулятора, то можно купить слишком маленькую модель, которой будет недостаточно пользователям, и тогда насосу придется включаться часто, а людям ждать очередного наполнения камеры. Полезный объем – это объем водяной камеры, который составляет около 30-40 % от общего объема.
Если по расчетам для водоснабжения вам нужен бак на 50 л, то покупать нужно модель, у которой водяная камера имеет 50 л. Общий объем тогда будет около 65-70 л. При выборе изучайте характеристики бака и учитывайте полезный объем.

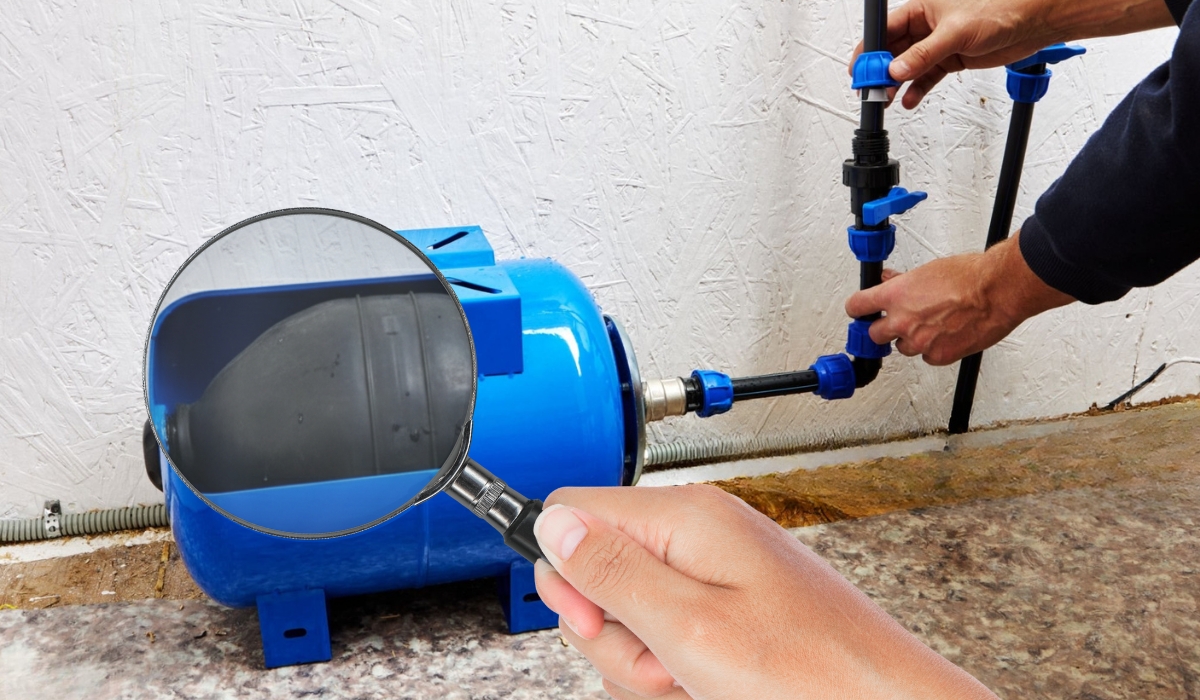

Миф 8. Срок службы гидроаккумулятора задает мембрана
Мембрана – самая уязвимая часть гидроаккумулятора, ее срок службы составляет 3-5 лет. Она изнашивается, теряет герметичность, вода попадает в воздушную камеру, теряется давление. Некоторые считают, что гидроаккумулятор на этом тоже завершает свой срок службы и его пора менять.

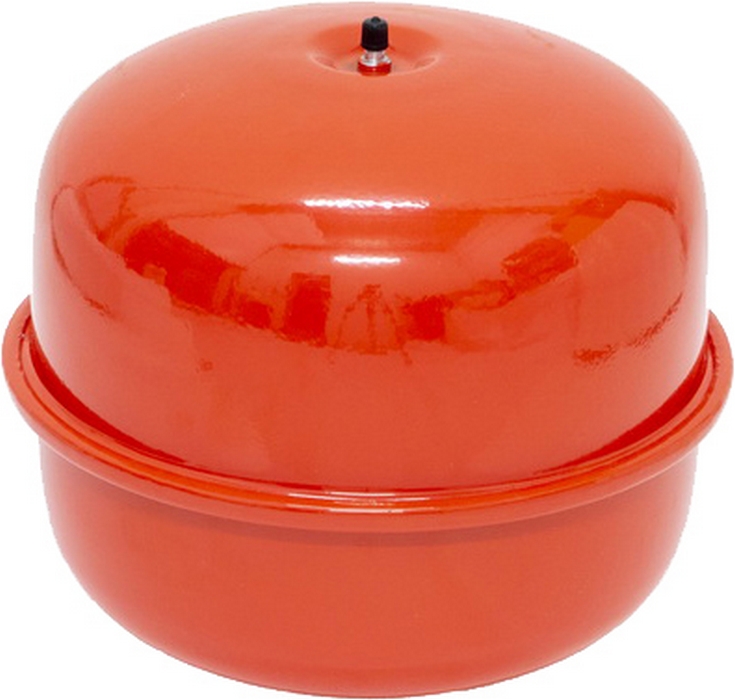

На самом деле гидроаккумуляторы способны служить более 10 лет. А изношенную мембрану можно заменить. Исключения – некоторые расширительные баки, как правило, небольшого размера. Они могут быть необслуживаемыми и там заменить мембрану нельзя. Нужно менять весь бак. Если водонагреватель оснащен расширительным баком, то в этом может быть недостаток бойлера перед ГВС – у пользователя появляется больше затрат. Гидроаккумуляторы для холодного водоснабжения обычно все обслуживаются.
