Практически все производители накопительных электроводонагревателей настоятельно рекомендуют использовать обратный клапан для бойлера независимо от того будет это устройство горизонтального или вертикального монтажа, с объемом бака на 15 или 200 литров. Чтобы оборудование было безопасным и удобным в пользовании, многие бренды сразу в базовую комплектацию включают предохранительный клапан для бойлера на ряду с крепежами и прочими деталями. В случаях, когда электробойлеры в продаже представлены без клапана, ответственные производители в инструкции приводят перечень требований к предохранителю. Иногда в ходе эксплуатации электро водонагревателей пользователи замечают, что кран для бойлера начинает подтекать (он постоянно влажный или же на поверхности под ним появляется вода). Те, кто не интересовался, зачем устанавливается обратный клапан на бойлер и как он работает, могут подумать, что оборудование вышло из строя. Потратив пару минут на изучение этой статьи, вы узнаете ответы на вопросы: почему обратный клапан бойлера пропускает воду, в каких ситуациях это нормально, как отрегулировать клапан на бойлере (какими инструментами можно регулировать его работу).
Почему капает вода из предохранительного клапана бойлера?
Предполагаем, что большинство из вас знает из чего состоят настенные бойлеры, которые широко представлены на рынке Украины, но все же напомним. Их устройство сходно с конструкцией бытового термоса — под внешним корпусом находится термоизоляционный слой и внутренний бак, с магниевым анодом и нагревательными элементами (ТЭН может быть открытым или закрытым в защитной колбе). На внешнем кожухе есть 2 патрубка, через которые подается и отводится вода. При включении, внутри водонагревателя температура повышается и давление воды в баке начинает расти. Чтобы избежать разгерметизации, производители водонагревателей рекомендуют использовать клапан сброса давления для бойлера, который выполняет несколько функций:
- при повышении давления до критического уровня, через него автоматически часть воды стравливается в специальную емкость или канализацию;
- заменяет обратный клапан на бойлере — предотвращает вытеснение нагретой воды из бака назад в систему подачи холодной воды;
- используется как кран для слива воды из бойлера. Некоторые модели предохранителей дают возможность частично слить воду из бака.
Каждый из производителей, независимо от того выберете вы водонагреватели с сухим ТЭНом или мокрым, рекомендует использовать определенную модель клапана, чтобы обеспечить максимально безопасную эксплуатацию оборудования. В то же время строение у всех предохранительных клапанов схожее, основы конструкции мы разберем ниже.

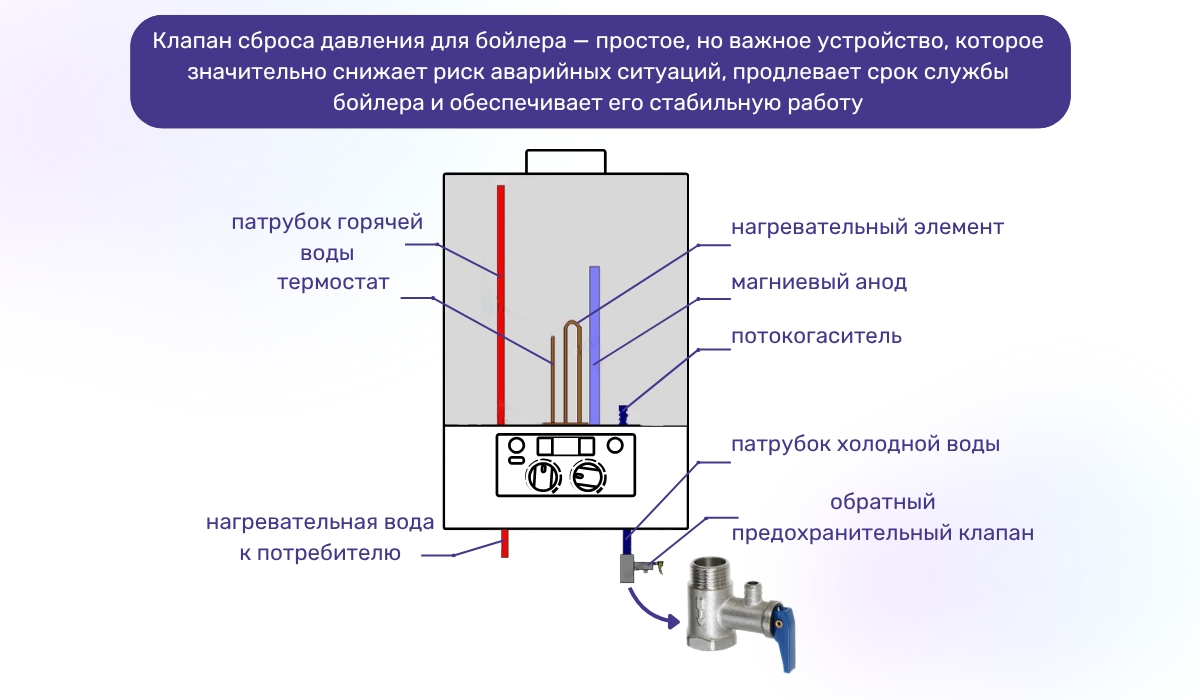

Какую конструкцию имеет предохранительный клапан на бойлер, куда ставить его для большей эффективности?

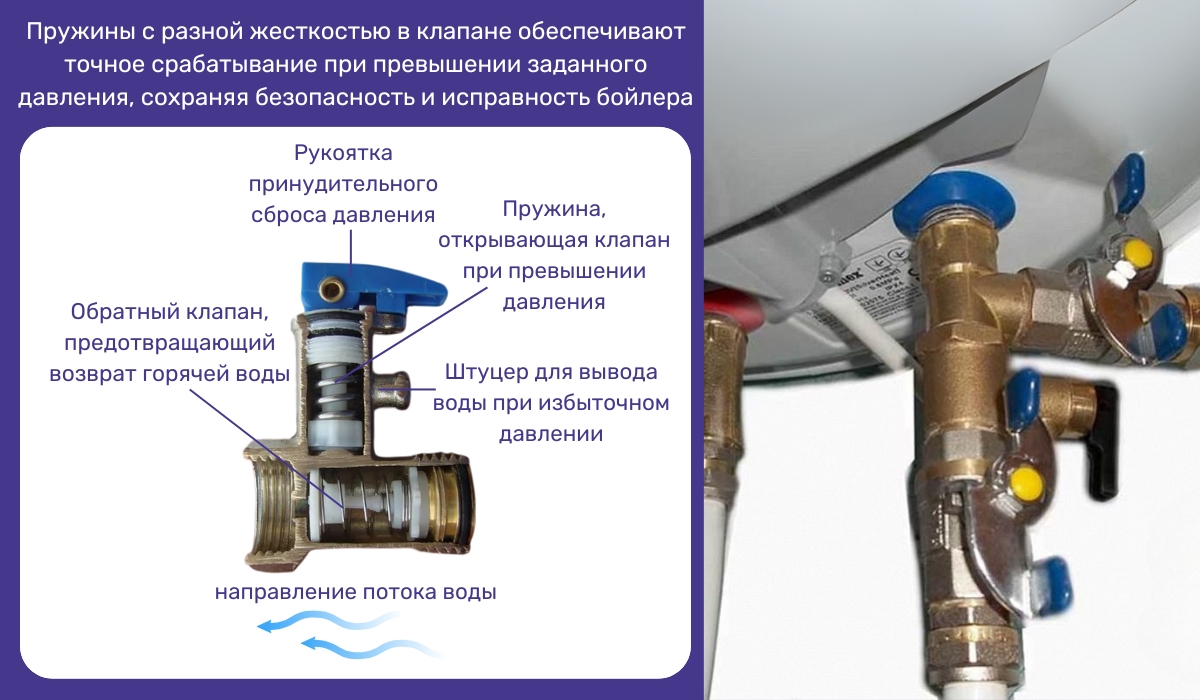

Клапан сброса давления является разновидностью арматуры, которая имеет форму, напоминающую букву “Т” за счет того, что его корпус состоит из 2 полых цилиндров. Внутри каждого из них находится пружина и прижимная заслонка:
- Вертикальная часть, что размещена на участке между патрубком бойлера и трубой, по которой подается холодная вода, отвечает за обратный ток (выполняет роль обратного клапана). Пружина закрывает заслонку.
- Цилиндр, что имеет меньший диаметр и расположен перпендикулярно к трубам водоподачи, содержит пружину с более жесткими витками и прижимной диск с обратным вектором реакции. Когда давление во внутреннем баке электроводонагревателя достигает максимально допустимого рубежа, срабатывает клапан сброса давления. Бойлер начинает выдавливать воду наружу, пружина открывает заслонку и жидкость капает из отверстия на предохранителе.
Также на клапане часто имеется флажок (рычаг) или же заглушка, открыв которые можно промыть арматуру от известкового налета и принудительно спустить воду из бака. Объем, который можно слить через клапан, зависит от того выбрали вы вертикальный бойлер водонагреватель или горизонтальный, а также от количества внутренних баков и их формы.
Бойлер капает с клапана — принцип работы предохранителя
Если в комплекте в электроводонагревателем не идет предохранительный клапан, важно изучить инструкцию и ознакомиться с тем, какое оборудование рекомендует использовать производитель. Нужно учитывать максимальное давление, допустимое в баке, диаметр присоединительных элементов и тип резьбы, который имеет клапан на бойлер. Принцип работы предохранителя заключается в том, что при нагреве вода расширяется и давит на пружину. Смещая ее, она отодвигает заслонку, закрывающую сливное отверстие на штуцере. Через образовавшийся зазор вода начинает подтекать. То, при каком давлении срабатывает предохранительный клапан на бойлере, зависит от жесткости установленных в нем пружин, качества и типа использованных материалов, правильности монтажа и прочих параметров. В ряде случаев, если давление в системе водоподачи нестабильное, перед предохранительным клапаном необходимо установить обратный клапан, чтобы предотвратить попадание нагретой воды назад в трубы с холодной водой. Чтобы у вас всегда была горячая вода и расходы на ее нагрев были оптимальными, необходимо тщательно подойти к выбору бойлера (учесть ряд параметров), правильно подобрать к нему предохранительный и обратный клапан, в ряде случаев еще установить редуктор давления и фильтр на систему водоподачи.
Где установить сливной кран для бойлера
Порядок действий, которые необходимо произвести, устанавливая предохранительный клапан для бойлера, регулировка и подготовка водонагревателя к работе описаны в инструкции к агрегату. Чаще всего клапан сброса давления на бойлере закрепляется непосредственно между водонагревателем (с помощью винтовой резьбы прикручиваются к патрубку на вводе) и трубой, по которой подается холодная вода. При этом важно, чтобы сливное отверстие штуцера было направлено перпендикулярно вниз. Для отвода жидкости чаще всего используется гибкая трубочка для бойлера, которая одевается на штуцер и прокладывается к сливу в канализацию или специальную емкость. Если нет возможности отводить избыточную воды в канализацию, можно установить расширительный бак. Такой вариант пользователи выбирают редко, и дело тут не только в дополнительных затратах (цена цилиндрического бойлера и расширительного бака доступная), но и в необходимости выделения большего пространство под оборудование.
Почему течет бойлер: как понять клапан работает правильно или нужен ремонт оборудования?
Если в один из дней вы заметили, что с бойлера капает вода, хотя до этого такого не происходило, не стоит впадать в панику. Причин почему с бойлера капает вода, может быть множество. Основные среди них — это:
- срабатывание защиты — периодически в небольшом объеме капает вода из предохранительного клапана водонагревателя во время нагрева (что являться нормальной работой системы);
- разгерметизация или механическое повреждение бака — течет бойлер при нагревании. Когда повышается давление, вода просачивается через отверстия. В этом случае требуется обращение в сервисный центр для замены или ремонта бака;
- нарушение герметичности соединений — износ уплотнений, которые использовались когда монтировался дренаж для бойлера, высыхание герметика. При наличии инструментов и определенных навыков можно исправить ситуацию самостоятельно, заменив соответствующие элементы и улучшив герметичность швов;
- образовывается конденсат на бойлере — необходимо выяснить, что стало причиной явления (нужен ли ремонт/замена термоизоляции или достаточно проветривать помещение).
Независимо от того, приобрели вы водонагреватели мощностью 2000 Вт, с ТЭНами менее 1,5 кВт или более мощное оборудование, при обнаружении влаги стоит осмотреть агрегат, чтобы найти источник ее появления. Если протекает бойлер, рекомендуем не откладывая обратиться к сертифицированным мастерам, так как эксплуатация неисправного оборудования может привести к получению травм. Если капает с клапана бойлера, нужно попытаться понять в чем может быть причина. Про основные причины того, что течет клапан бойлера, мы расскажем далее и дадим рекомендации как поступать в той или иной ситуации.

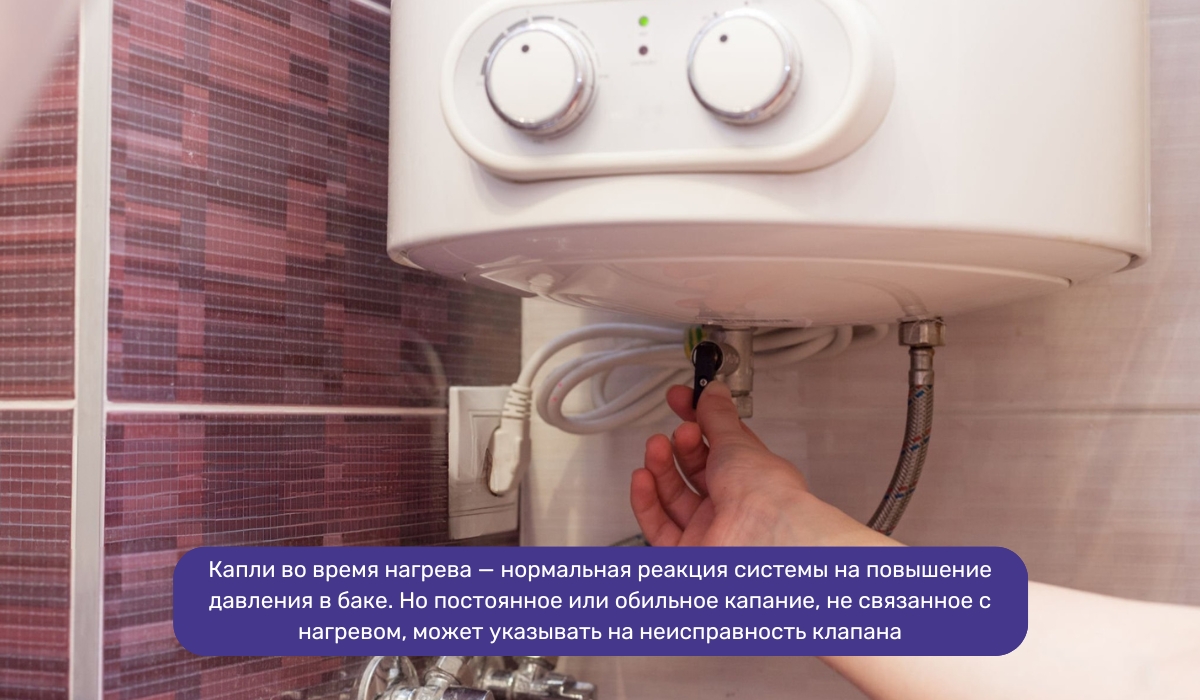

Периодически клапан на бойлере капает при нагреве — стандартная работа оборудования
Часто так бывает, что пользователи большую часть времени нагревают воду в бойлере до температуры, которая далека от максимальной. Причин для этого множество, одни поступают так для минимизации риска получения детьми термотравм, другие приобрели бойлер с ECO режимом (большую часть времени он работает в экономичном режиме), третьи не видят смысла часто менять настройки. В то же время, при повышении целевой температуры, например, когда необходимо нивелировать риск развития легионеллы или сильнее прогреть воду, давление в баке возрастает. В такие моменты происходит естественное срабатывание клапана, и вода капает из бойлера. Данная ситуация не требует вмешательства в работу системы, если, после завершения нагрева сброс воды через клапан прекращается. Как правило, при нормальной работе клапана слив бойлера в канализацию не превышает объем порядка 1 литра в сутки.
Скопления накипи и другого налета на стенках бойлера и арматуры — одна из причин почему капает с клапана бойлера
Независимо от того используете вы накопительное оборудование или же планируете нагревать проточную воду в доме, стоят фильтры на централизованную воду или есть собственная скважина, со временем внутри баков, на поверхности труб, предохранительных клапанов и прочей арматуры все равно образуется осадок. Это приводит к тому, что заслонка не может стать в исходную позицию и клапан бойлера капает. Если у вас модель с флажком (рычагом) вы можете попробовать несколько раз кратковременно открыть и закрыть клапан, чтобы вода, идущая под напором, промыла штуцер, пружину и заслонку. Если после промывки все также капает клапан бойлера, тогда необходимо перекрыть подачу воды в электроводонагреватель, слить из бака воду и снять предохранительный клапан. Если конструкция предохранителя не предусматривает чистку, его необходимо заменить.
Избыточное давление в системе подачи холодной воды — основная причина почему капает с бойлера

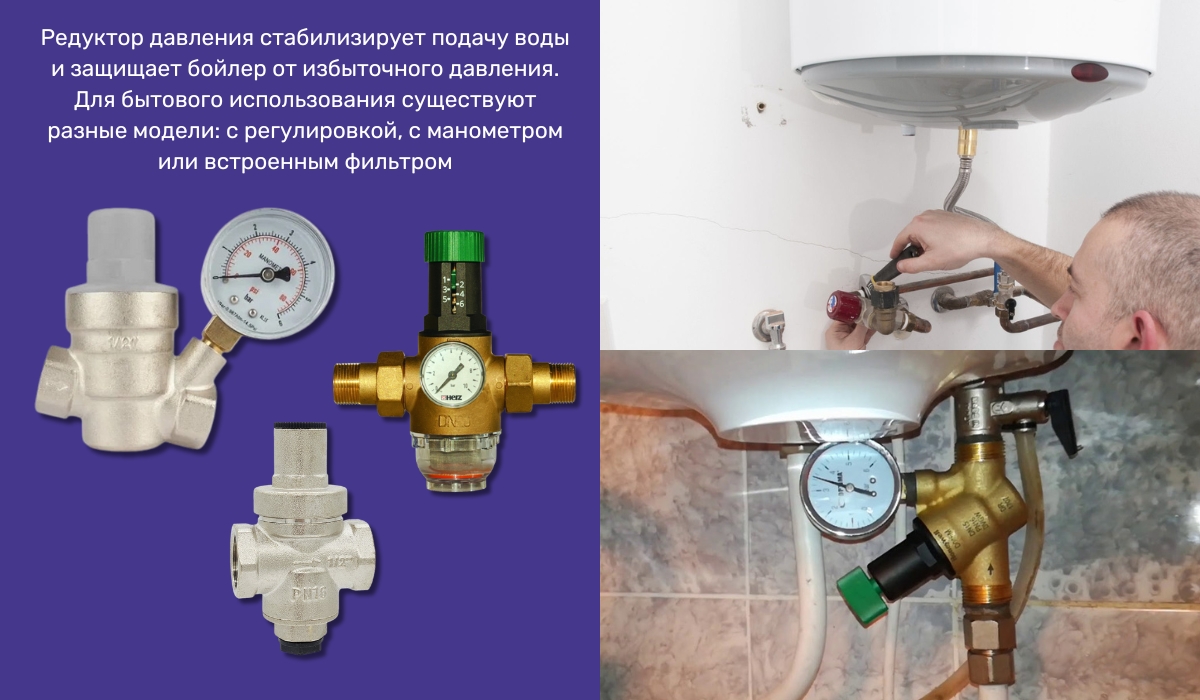

К сожалению, системы водообеспечения в большинстве населенных пунктов Украины уже изношены и требуют капитального ремонта. Ежегодно службы, ответственные за их работу, проводят замену насосного оборудования, отдельных участков трубопроводов на магистралях и прочих элементов. Как следствие, в системе водоподачи может периодически колебаться или вырасти на постоянной основе давление. Когда оно выше чем 3 амт, тогда постоянно из клапана бойлера капает вода. Решением проблемы может стать покупка редуктора давления, их в ассортименте предлагает магазин техники в Хмельницком. Редуктор, стабилизирующий давление, необходимо монтировать в систему до предохранительного и обратного клапана. Затем нужно отрегулировать его таким образом, чтобы клапан бойлера не капал в периоды минимального нагрева.
Выход предохранительного клапана из строя — причина, почему капает бойлер
В ряде случаев причиной того, что течет вода с клапана бойлера, становится поломка предохранительной системы. Про то, что клапан нуждается в ремонте или замене, свидетельствуют следующие нюансы:
- Независимо от того какой режим нагрева вы выбрали (бойлер с терморегулятором обеспечивает возможность изменять целевую температуру), объем воды, который стекает через клапан, не изменяется.
- Осмотр оборудования не помог выявить почему капает вода с обратного клапана бойлера — диапазон рабочего давления водонагревателя, предохранителя и параметры системы водоподачи находятся в соответствии. Исходное давление в трубах с холодной водой не является причиной того, что клапан стравливает 1 л и более в сутки.
- При нагреве теплая вода из бака попадает назад в трубопровод с холодной водой.
Если вы выявили хоть одну из проблем, вы можете попробовать промыть предохранитель, открыв рычаг для спуска воды из бака через дренажный шланг для бойлера. Если после чистки с клапана бойлера капает вода, как и ранее, тогда необходима замена элемента. Чтобы купленный вами эмалированный бойлер, водонагреватель из нержавеющей стали или устройство с баком из прочих металлов работало стабильно при выборе предохранительного клапана, обращайте внимание на:
- диапазон рабочего давления водонагревателя и предохранителя — они должны совпадать. Также не лишним будет уточнить давление в системе подачи холодной воды и при необходимости установить редуктор для корректировки параметров;
- пропускную способность клапана;
- диаметр и тип резьбы с обеих сторон предохранительного клапана;
- наличие и вид элемента, отвечающего за открытие сливного отверстия на арматуре в ручном режиме (рычаг или поворотный винт).

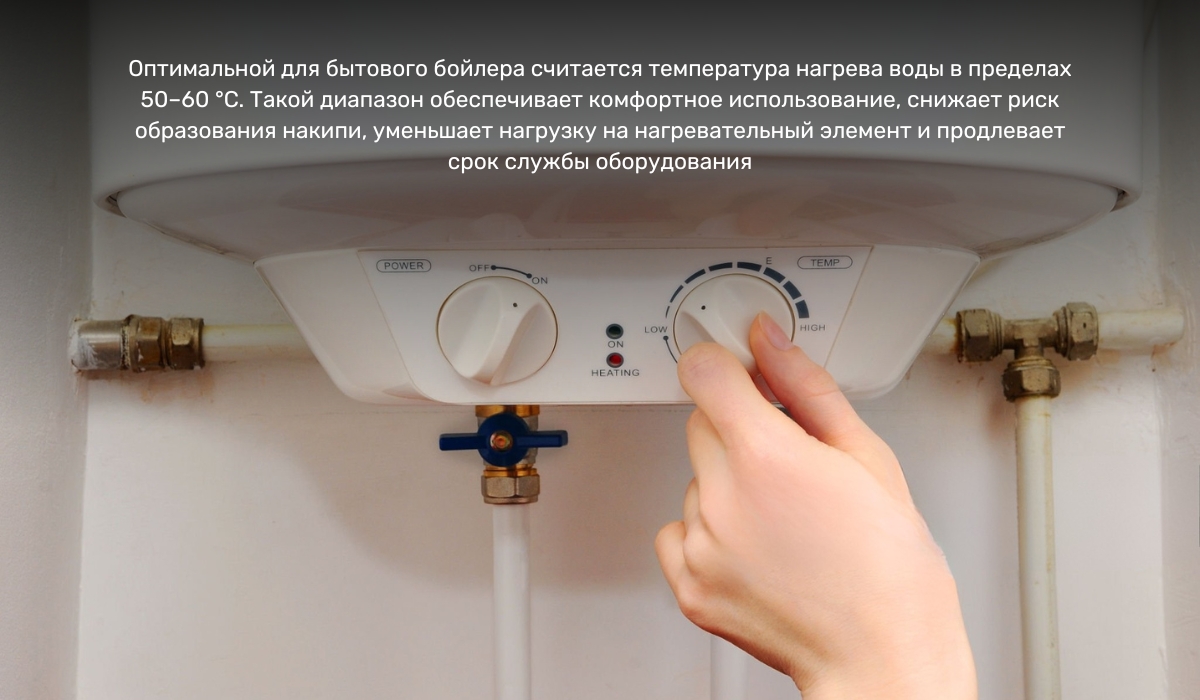

Независимо от того, решили вы купить бойлеры с верхним подключением или нижним, на 10 или на 300 литров, оптимальный вариант — это работа оборудования на средних параметрах. Если целевая температура установлена ниже максимальной, это позволит снизить нагрузку на оборудование, минимизировать количество накипи, продлить срок эксплуатации систем, уменьшить частоту моментов срабатывания предохранительного клапана (будет меньше расход воды).
Надеемся, что наш материал помог вам понять почему и в каких ситуациях капает с бойлера, что делать если вы выявили у себя подобную проблему. Если у вас остались вопросы по параметрам предохранительных клапанов, редукторов давления или вам нужна помощь, чтобы выбрать в каталоге умный бойлер со smart режимом, Wi-Fi модулем, дисплеем, программатором или прочими дополнительными функциями, обращайтесь за консультацией к экспертам ВЕНКОН в шоурумах и онлайн.
