Практично всі виробники накопичувальних електроводонагрівачів настійно рекомендують використовувати зворотний клапан для бойлера незалежно від того, чи буде це пристрій горизонтального або вертикального монтажу, з об'ємом бака на 15 або 200 літрів. Щоб обладнання було безпечним та зручним у користуванні, багато брендів відразу в базову комплектацію включають запобіжний клапан для бойлера на ряду з кріпленням та іншими деталями. У випадках, коли електробойлери у продажу представлені без клапана, відповідальні виробники в інструкції наводять перелік вимог до запобіжника. Іноді в процесі експлуатації електро водонагрівачів користувачі помічають, що кран для бойлера починає підтікати (він постійно вологий або ж на поверхні під ним з'являється вода). Ті, хто не цікавився, навіщо встановлюється зворотний клапан на бойлер та як він працює, можуть подумати, що обладнання вийшло з ладу. Витративши пару хвилин на вивчення цієї статті, ви дізнаєтеся відповіді на питання: чому зворотний клапан бойлера пропускає воду, в яких ситуаціях це нормально, як відрегулювати клапан на бойлері (якими інструментами можна регулювати його роботу).
Чому капає вода з запобіжного клапана бойлера?

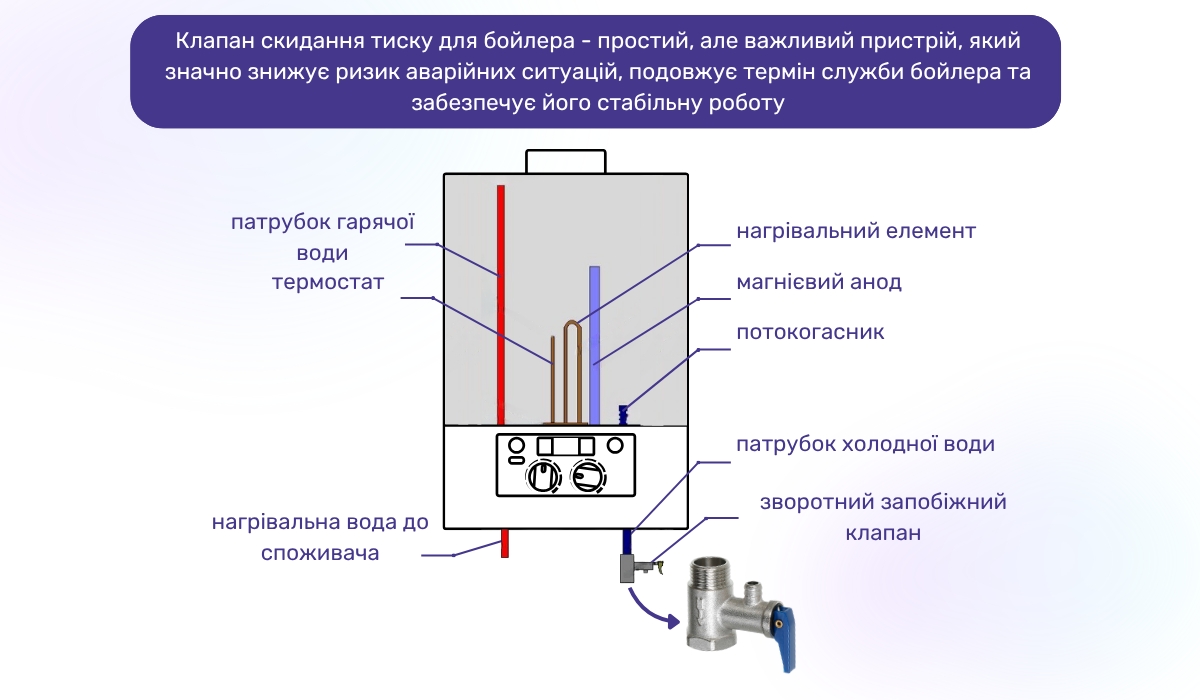

Припускаємо, що більшість з вас знає, з чого складаються настінні бойлери, які широко представлені на ринку України, але все ж нагадаємо. Їхня будова схожа з конструкцією побутового термоса — під зовнішнім корпусом знаходиться термоізоляційний шар та внутрішній бак, з магнієвим анодом та нагрівальними елементами (ТЕН може бути відкритим або закритим в захисній колбі). На зовнішньому кожусі є 2 патрубки, через які подається та відводиться вода. При включенні, всередині водонагрівача температура підвищується та тиск води в баку починає зростати. Щоб уникнути розгерметизації, виробники водонагрівачів рекомендують використовувати клапан скидання тиску для бойлера, який виконує кілька функцій:
- при підвищенні тиску до критичного рівня, через нього автоматично частина води відводиться в спеціальну ємність або каналізацію;
- замінює зворотний клапан на бойлері — запобігає витісненню нагрітої води з бака назад в систему подачі холодної води;
- використовується як кран для зливу води з бойлера. Деякі моделі запобіжників дають можливість частково злити воду з бака.
Кожен з виробників, незалежно від того, чи виберете ви водонагрівачі з сухим ТЕНом або мокрим, рекомендує використовувати певну модель клапана, щоб забезпечити максимально безпечну експлуатацію обладнання. Водночас будова у всіх запобіжних клапанів схожа, основи конструкції ми розберемо нижче.
Яку конструкцію має запобіжний клапан на бойлер, куди ставити його для більшої ефективності?

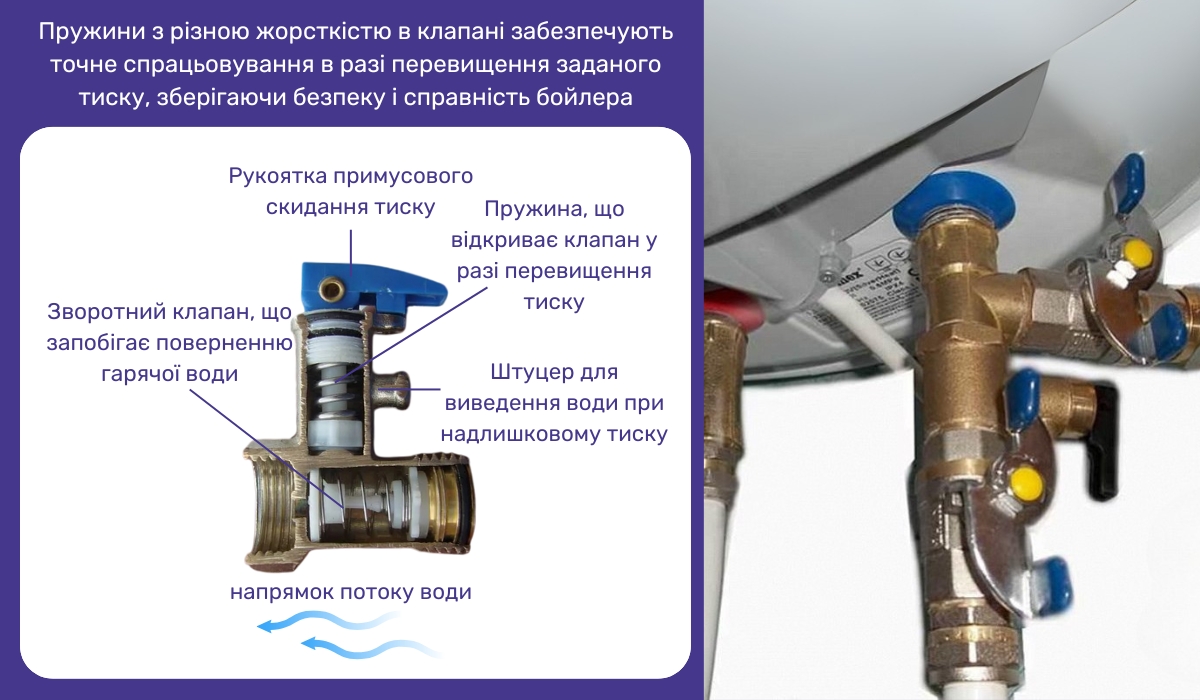

Клапан скидання тиску є різновидом арматури, яка має форму, що нагадує букву «Т» внаслідок того, що його корпус складається з 2 порожнистих циліндрів. Всередині кожного з них знаходиться пружина та притискна заслінка:
- Вертикальна частина, що розміщена на ділянці між патрубком бойлера та трубою, по якій подається холодна вода, відповідає за зворотний потік (виконує роль зворотного клапана). Пружина закриває заслінку.
- Циліндр, що має менший діаметр та розташований перпендикулярно до труб водопостачання, містить пружину з більш жорсткими витками та притискний диск зі зворотним вектором реакції. Коли тиск у внутрішньому баку електроводонагрівача досягає максимально допустимого рівня, спрацьовує клапан скидання тиску. Бойлер починає видавлювати воду назовні, пружина відкриває заслінку та рідина капає з отвору на запобіжнику.
Також на клапані часто є прапорець (важіль) або ж заглушка, відкривши які можна промити арматуру від вапняного нальоту та примусово спустити воду з бака. Об'єм, який можна злити через клапан, залежить від того, чи вибрали ви вертикальний бойлер водонагрівач або горизонтальний, а також від кількості внутрішніх баків та їх форми.
Бойлер капає з клапана — принцип роботи запобіжника
Якщо в комплекті з електроводонагрівачем не йде запобіжний клапан, важливо вивчити інструкцію та ознайомитися з тим, яке обладнання рекомендує використовувати виробник. Потрібно враховувати максимальний тиск, допустимий в баку, діаметр приєднувальних елементів та тип різьби, який має клапан на бойлері. Принцип роботи запобіжника полягає в тому, що при нагріванні вода розширюється та тисне на пружину. Зсуваючи її, вона відсуває заслінку, що закриває зливний отвір на штуцері. Через утворений люз вода починає підтікати. Те, при якому тиску спрацьовує запобіжний клапан на бойлері, залежить від жорсткості встановлених в ньому пружин, якості та типу використаних матеріалів, правильності монтажу та інших параметрів. У ряді випадків, якщо тиск в системі водопостачання не стабільний, перед запобіжним клапаном необхідно встановити зворотний клапан, щоб запобігти потраплянню нагрітої води назад в труби з холодною водою. Щоб у вас завжди була гаряча вода та витрати на її нагрів були оптимальними, необхідно ретельно підійти до вибору бойлера (врахувати ряд параметрів), правильно підібрати до нього запобіжний та зворотний клапан, в ряді випадків ще встановити редуктор тиску та фільтр на систему водопостачання.

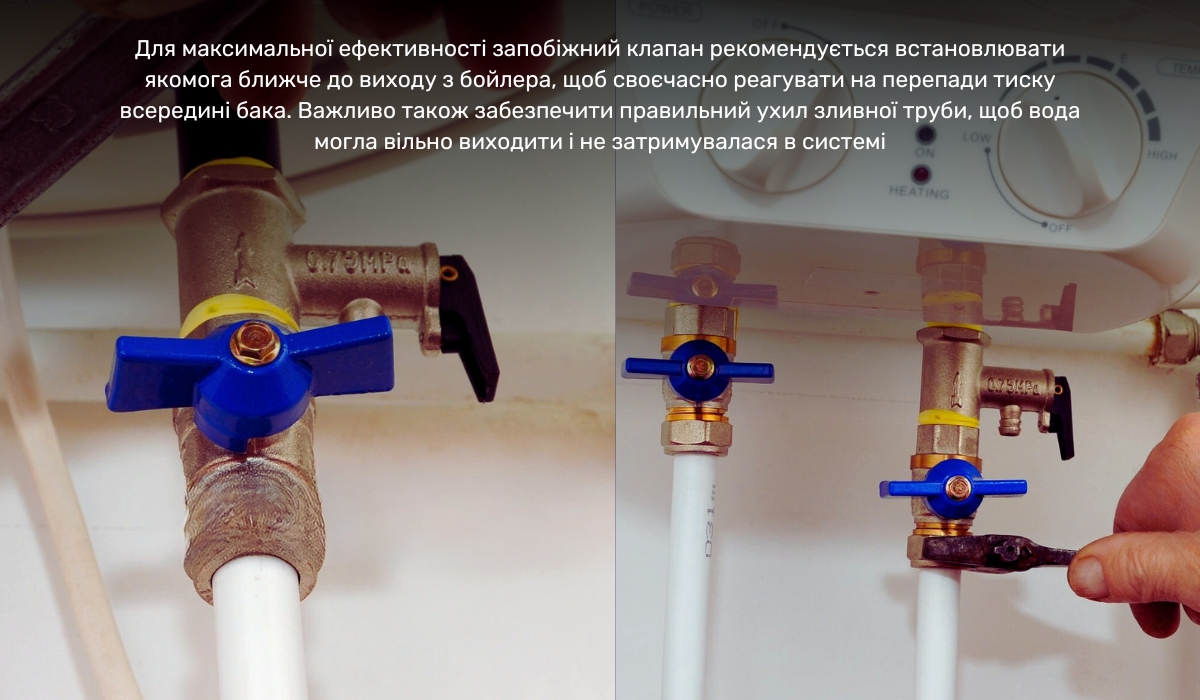

Де встановити зливний кран для бойлера
Порядок дій, які необхідно виконати, встановлюючи запобіжний клапан для бойлера, регулювання та підготовка водонагрівача до роботи описані в інструкції до агрегату. Найчастіше клапан скидання тиску на бойлері закріплюється безпосередньо між водонагрівачем (за допомогою гвинтової різьби прикручується до патрубка на вводі) та трубою, по якій подається холодна вода. При цьому важливо, щоб зливний отвір штуцера був спрямований перпендикулярно вниз. Для відведення рідини найчастіше використовується гнучка трубочка для бойлера, яка одягається на штуцер та прокладається до зливу в каналізацію або спеціальну ємність. Якщо немає можливості відводити надлишкову воду в каналізацію, можна встановити розширювальний бак. Такий варіант користувачі вибирають рідко, та справа тут не тільки в додаткових витратах (ціна циліндричного бойлера та розширювального бака доступна), але й в необхідності виділення більшого простору під обладнання.
Чому тече бойлер: як зрозуміти, чи клапан працює правильно, чи потрібно ремонтувати обладнання?
Якщо одного дня ви помітили, що з бойлера капає вода, хоча до цього такого не було, не варто панікувати. Причин, чому з бойлера капає вода, може бути безліч. Основні серед них — це:
- спрацьовування захисту — періодично в невеликому обсязі капає вода з запобіжного клапана водонагрівача під час нагрівання (що є нормальною роботою системи);
- розгерметизація або механічне пошкодження бака — тече бойлер при нагріванні. Коли підвищується тиск, вода просочується через отвори. У цьому випадку потрібно звернутися до сервісного центру для заміни або ремонту бака;
- порушення герметичності з'єднань — знос ущільнень, які використовувалися коли монтували дренаж для бойлера, висихання герметика. При наявності інструментів та певних навичок можна виправити ситуацію самостійно, замінивши відповідні елементи та поліпшивши герметичність швів;
- утворюється конденсат на бойлері — необхідно з'ясувати, що стало причиною явища (чи потрібен ремонт/заміна термоізоляції або достатньо провітрювати приміщення).
Незалежно від того, чи придбали ви водонагрівачі потужністю 2000 Вт, з ТЕНами менше ніж 1,5 кВт або більш потужне обладнання, при виявленні вологи варто оглянути агрегат, щоб знайти джерело її появи. Якщо протікає бойлер, рекомендуємо не відкладаючи звернутися до сертифікованих майстрів, через те, що експлуатація несправного обладнання може призвести до отримання травм. Якщо капає з клапана бойлера, потрібно спробувати зрозуміти в чому може бути причина. Про основні причини того, що тече клапан бойлера, ми розповімо далі та дамо рекомендації як діяти в тій чи іншій ситуації.

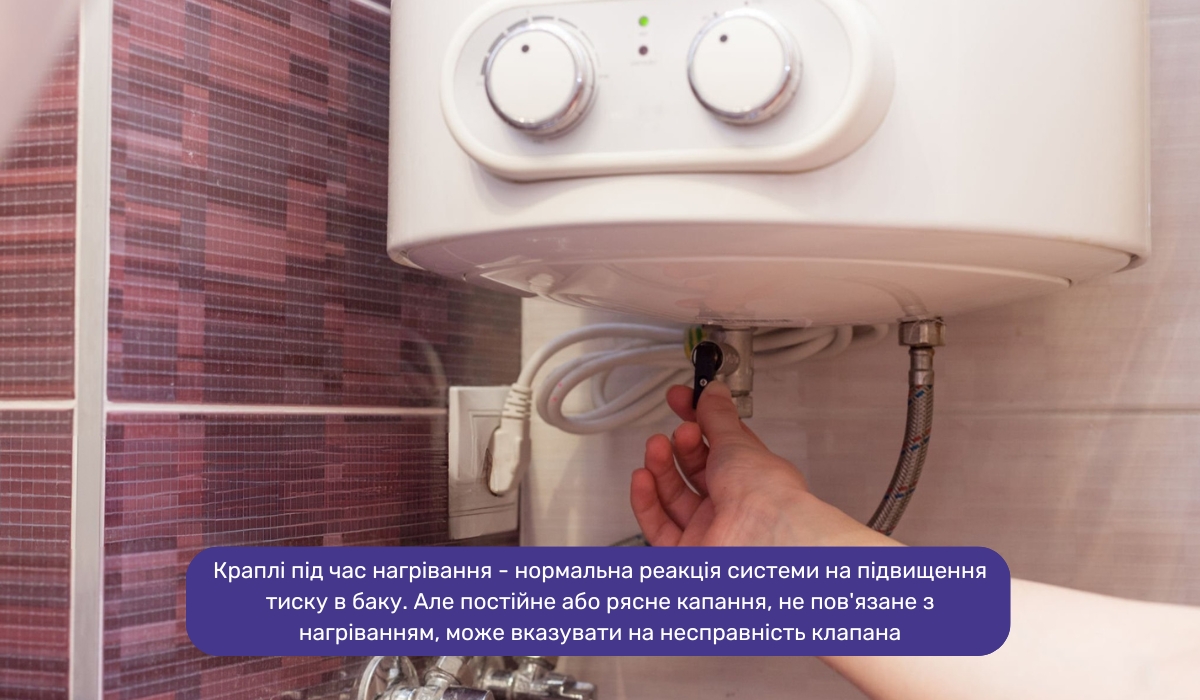

Періодично клапан на бойлері капає при нагріванні — стандартна робота обладнання
Часто буває так, що користувачі більшу частину часу нагрівають воду в бойлері до температури, яка далека від максимальної. Причин для цього безліч, одні роблять так для мінімізації ризику отримання дітьми термотравм, інші придбали бойлер з ECO режимом (більшу частину часу він працює в економічному режимі), треті не бачать сенсу часто змінювати налаштування. Водночас при підвищенні цільової температури, наприклад, коли необхідно нівелювати ризик розвитку легіонели або сильніше прогріти воду, тиск в баку зростає. У такі моменти відбувається природне спрацьовування клапана, та вода капає з бойлера. Дана ситуація не вимагає втручання в роботу системи, якщо, після завершення нагріву скидання води через клапан припиняється. Як правило, при нормальній роботі клапана злив бойлера в каналізацію не перевищує обсяг близько 1 літра на добу.
Скупчення накипу та іншого нальоту на стінках бойлера та арматури — одна з причин, чому капає з клапана бойлера
Незалежно від того, чи використовуєте ви накопичувальне обладнання, чи плануєте нагрівати проточну воду в будинку, чи встановлені фільтри на централізовану воду, чи є власна свердловина, з часом всередині баків, на поверхні труб, запобіжних клапанів та іншої арматури все одно утворюється осад. Це призводить до того, що заслінка не може стати в початкове положення та клапан бойлера капає. Якщо у вас модель з прапорцем (важелем), ви можете спробувати кілька разів короткочасно відкрити та закрити клапан, щоб вода, що йде під тиском, промила штуцер, пружину та заслінку. Якщо після промивання все одно капає клапан бойлера, тоді необхідно перекрити подачу води в електронагрівач, злити з бака воду та зняти запобіжний клапан. Якщо конструкція запобіжника не передбачає чистку, його необхідно замінити.
Надлишковий тиск в системі подачі холодної води — основна причина, чому капає з бойлера

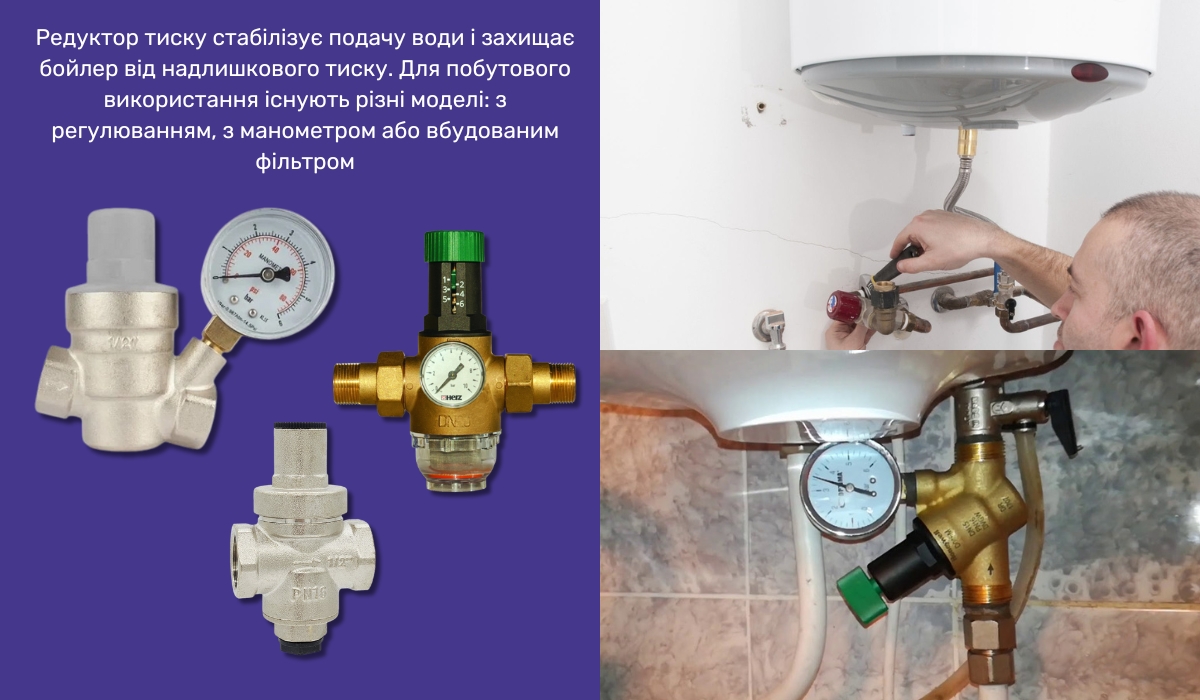

На жаль, системи водопостачання в більшості населених пунктів України вже зношені та вимагають капітального ремонту. Щорічно служби, відповідальні за їх роботу, проводять заміну насосного обладнання, окремих ділянок трубопроводів на магістралях та інших елементів. Як наслідок, в системі водопостачання може періодично коливатися або зростати на постійній основі тиск. Коли воно вище ніж 3 амт, тоді постійно з клапана бойлера капає вода. Розв'язання проблеми може стати покупка редуктора тиску, їх в асортименті пропонує магазин техніки у Хмельницькому. Редуктор, що стабілізує тиск, необхідно монтувати в систему до запобіжного та зворотного клапана. Потім потрібно відрегулювати його таким чином, щоб клапан бойлера не капав в періоди мінімального нагріву.
Вихід запобіжного клапана з ладу — причина, чому капає бойлер
У ряді випадків причиною того, що тече вода з клапана бойлера, стає ламання запобіжної системи. Про те, що клапан потребує ремонту або заміни, свідчать наступні нюанси:
- Незалежно від того, який режим нагріву ви вибрали (бойлер з терморегулятором забезпечує можливість змінювати цільову температуру), обсяг води, який стікає через клапан, не змінюється.
- Огляд обладнання не допоміг виявити, чому капає вода зі зворотного клапана бойлера — діапазон робочого тиску водонагрівача, запобіжника та параметри системи водопостачання знаходяться у відповідності. Початковий тиск в трубах з холодною водою не є причиною того, що клапан стравлює 1 л та більше на добу.
- При нагріванні тепла вода з бака потрапляє назад в трубопровід з холодною водою.
Якщо ви виявили хоча б одну з проблем, ви можете спробувати промити запобіжний клапан, відкривши важіль для спуску води з бака через дренажний шланг для бойлера. Якщо після чищення з клапана бойлера капає вода, як і раніше, тоді необхідна заміна елемента. Щоб куплений вами емальований бойлер, водонагрівач з нержавіючої сталі або пристрій з баком з інших металів працював стабільно при виборі запобіжного клапана, звертайте увагу на:
- діапазон робочого тиску водонагрівача та запобіжника — вони повинні збігатися. Також не зайвим буде уточнити тиск в системі подачі холодної води та при необхідності встановити редуктор для коригування параметрів;
- пропускну здатність клапана;
- діаметр та тип різьби з обох сторін запобіжного клапана;
- наявність та вид елемента, відповідального за відкриття зливного отвору на арматурі в ручному режимі (важіль або поворотний гвинт).

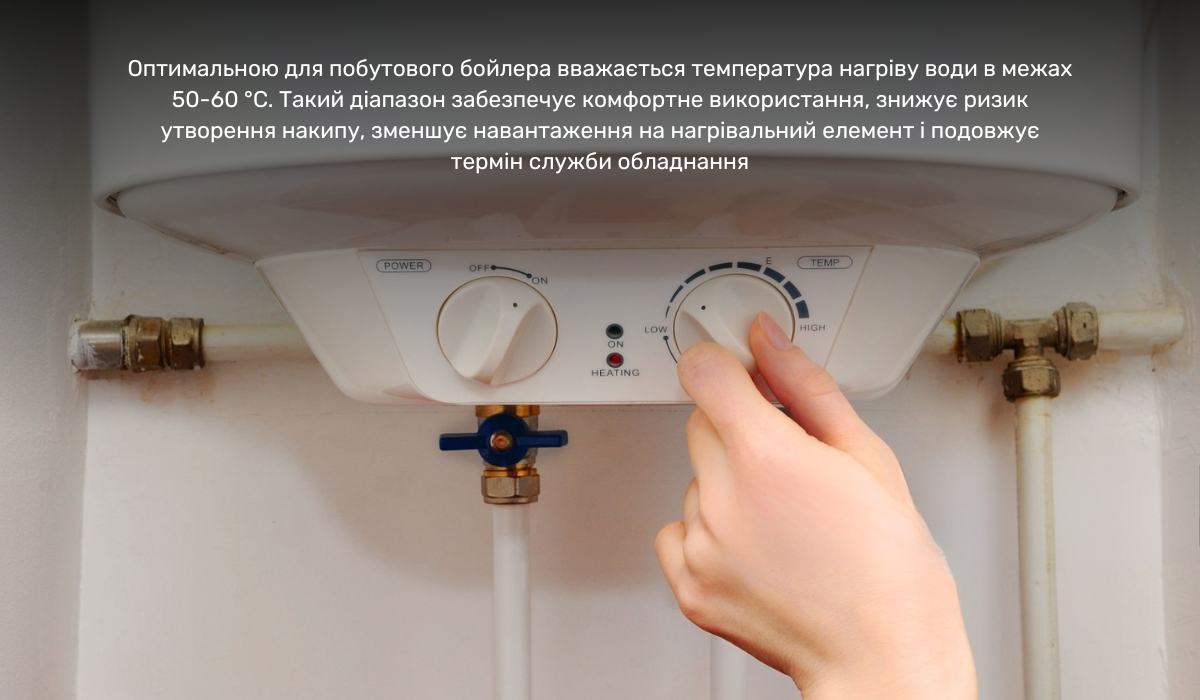

Незалежно від того, вирішили ви купити бойлери з верхнім підключенням або нижнім, на 10 або на 300 літрів, оптимальний варіант — це робота обладнання на середніх параметрах. Якщо цільова температура встановлена нижче максимальної, це дозволить знизити навантаження на обладнання, мінімізувати кількість накипу, продовжити термін експлуатації систем, зменшити частоту спрацьовування запобіжного клапана (буде менше витрата води).
Сподіваємося, що наш матеріал допоміг вам зрозуміти, чому та в яких ситуаціях капає з бойлера, що робити, якщо ви виявили у себе подібну проблему. Якщо у вас залишилися питання щодо параметрів запобіжних клапанів, редукторів тиску або вам потрібна допомога, щоб вибрати в каталозі розумний бойлер зі smart режимом, Wi-Fi модулем, дисплеєм, програматором або іншими додатковими функціями, звертайтеся за консультацією до експертів ВЕНКОН в шоурумах та онлайн.
