Продумать правильную обвязку котла необходимо до того, как будет приобретен весь материал, оборудование, начнется монтаж системы отопления и водообеспечения. Этот важный этап необходимо сделать правильно, так как он обеспечивает не только энергоэффективность котла и вообще, возможность его работы, но и безопасность жильцов дома. Если вы собираетесь купить газовый котел или твердотоп, то перед выбором необходимо рассчитать, как именно будет организованна обвязка. Это повлияет на то, какая модель подойдет вам и что еще нужно будет приобрести. Также необходимо понимать, что обвязка газовых котлов и твердотопов отличаются между собой, хоть и имеют много общего. Рассмотрим подробности в данной статье.
Что такое обвязка котла и из чего она состоит
Обвязка котла – это совокупность компонентов, объединенных в систему, которая обеспечивает бесперебойный, надежный, безопасный нагрев и транспортировку воды по системе отопления и горячего водоснабжения. Обвязка состоит из нескольких компонентов:
- Генератор тепла. В большинстве случаев это газовый или твердотопливный котел. Но могут быть и другие – электрокотел, тепловой насос и прочие источники тепла. Обвязка электрокотла реализуется аналогично газовому.
- Запорная арматура. Необходима для того, чтобы перекрывать поток воды в части системы, не отключая ее всю. Это бывает необходимо, например, для обслуживания, ремонта какого-либо компонента.
- Фильтры. Схема обвязки котла должна содержать грубые фильтры для задержки крупных загрязнений, которые могут содержаться в воде или газе. Они могут повредить устройства системы.
- Насосы. Используются в большинстве современных систем для принудительной перекачки воды.
- Расширительный бак. Этот компонент обвязки используется для накопления воды, которая по причине нагрева увеличилась в объеме. Он предотвращает превышение давления в системе. Можно приобрести газовый котел с расширительным баком, который встроен в него.
- Аккумулирующий бак котла. С ним реализуется обвязка твердотопливного котла. Бак необходим для того, чтобы хранить излишнее тепло и отдавать его в систему постепенно.
- Аккумулирующий бак для горячего водоснабжения. Он хранит горячую воду, которую может оперативно отдать при необходимости для эксплуатации пользователям. Это обязательный элемент для обвязки двухконтурных твердотопов и газовых котлов.
- Компоненты безопасности. В задачи этих компонентов входит предотвратить перегрев котла и всей системы, а также превышение давления – явления, которые могут вызвать серьезные последствия. Схема обвязки газового котла, электрокотла или твердотопа обязательно должна содержать элементы безопасности. К ним относятся манометр, различные датчики, клапаны, сбрасывающие давление, и другие элементы.
- Трубы. Выполняют роль транспортировки воды в отопительной системе или ГВС. Правильная обвязка газового котла или твердотопа рассчитывается с учетом материала труб и способа их монтажа.
- Теплоноситель. Для горячего водоснабжения – это безусловно только вода в чистом виде. А для отопления может быть вода с примесями для обеспечения лучших тепловых качеств (антифриз, соль и другие).
Перед тем, как правильно сделать обвязку котла, необходимо позаботиться о верном выборе всех компонентов. Они должны быть совместимы друг с другом и с условиями эксплуатации. В первую очередь нужно правильно выбрать газовый котел или твердотоп. Первый вариант применим и в домах и квартирах, второй – только в домах и может быть установлен только в специальных котельных.
Схемы обвязки котла: какие бывают, преимущества и недостатки
Независимо о того, какой котел выбран – твердотопливный или газовый, к нему можно применить любую из описанных ниже схем. Выбор схемы зависит в первую очередь от размера помещения, которое будет обслуживать котел, условий эксплуатации, бюджета и пожеланий пользователей. Рассмотрим, как выполняется обвязка газовых котлов, твердотопов и других видов теплогенераторов.
Как правильно обвязать газовый котел или твердотоп в открытой системе отопления
Открытая отопительная система в данный момент считается устаревшей и применяется редко. Такая обвязка газового котла в частном доме уже обычно не используется, а устанавливается лишь в небольших квартирах.
Принцип обвязки котла для открытой отопительной системы заключается в том, что трубы монтируются таким образом, чтобы вода текла по ним самотеком, под действием силы тяжести. Поэтому система не нуждается в насосах, что удешевляет и упрощает ее установку. Неотъемлемой частью такой обвязки является расширительный бак открытого типа, в котором скапливается расширившаяся вода. Наш опыт показывает, что обвязка газового двухконтурного котла или твердотопа для открытой системы не выполняется. Используются одноконтурные модели.
Такая обвязка котла имеет следующие особенности.

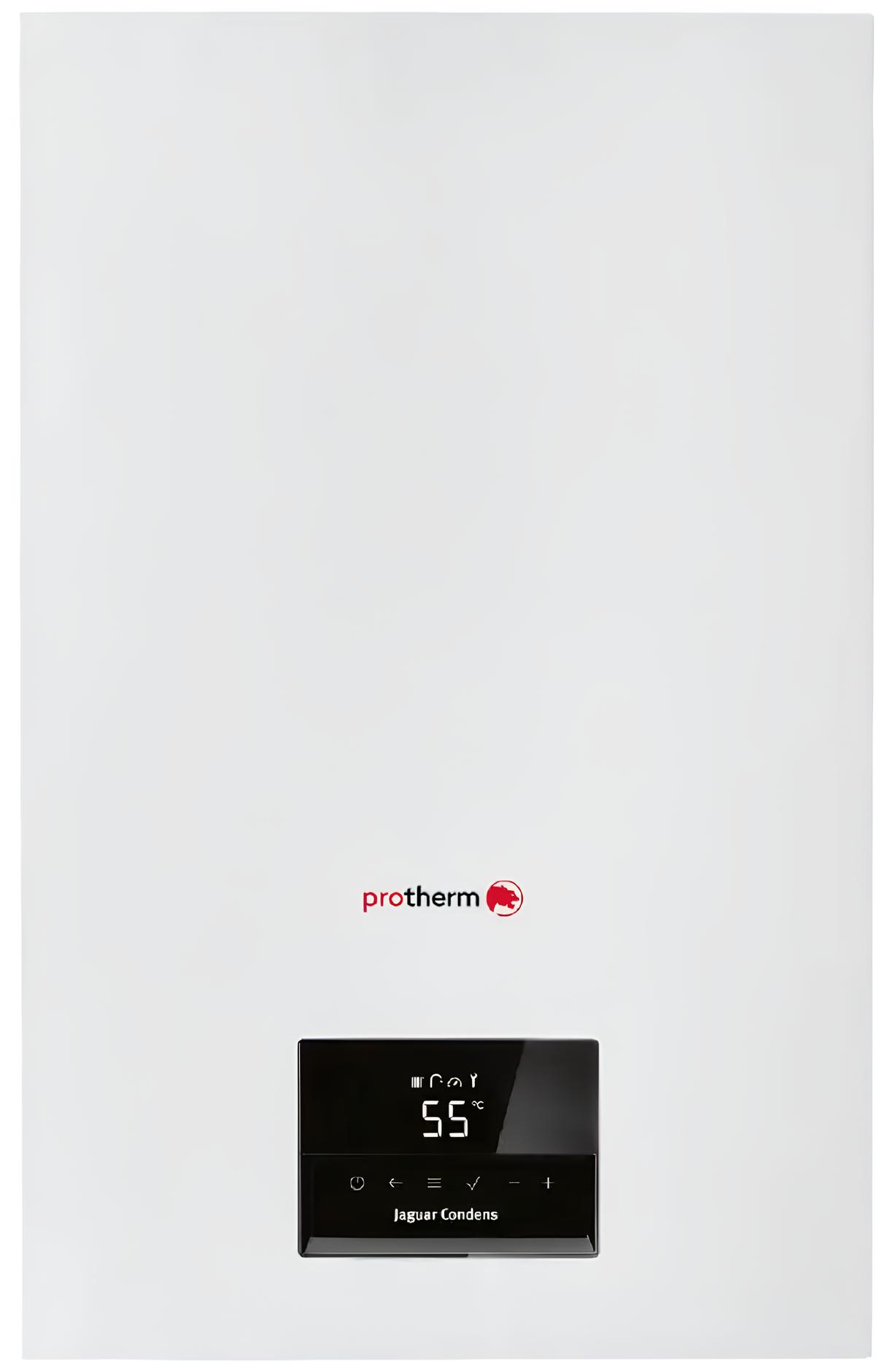

Несмотря на то, что монтаж обвязки для открытой системы отопления считается простым, нужно учитывать то, что трубы требуют установки под правильным углом и их планировка должна быть с минимальным количеством поворотов. Иначе это уменьшит скорость протеканий воды или сделает это невозможным. Газовый или твердотопливный котел напольного монтажа подойдет лучше, чем настенный – это обеспечит лучший естественный ток воды. Согласно нашей практике, обвязка настенного котла выполняется обычно для закрытого отопления.

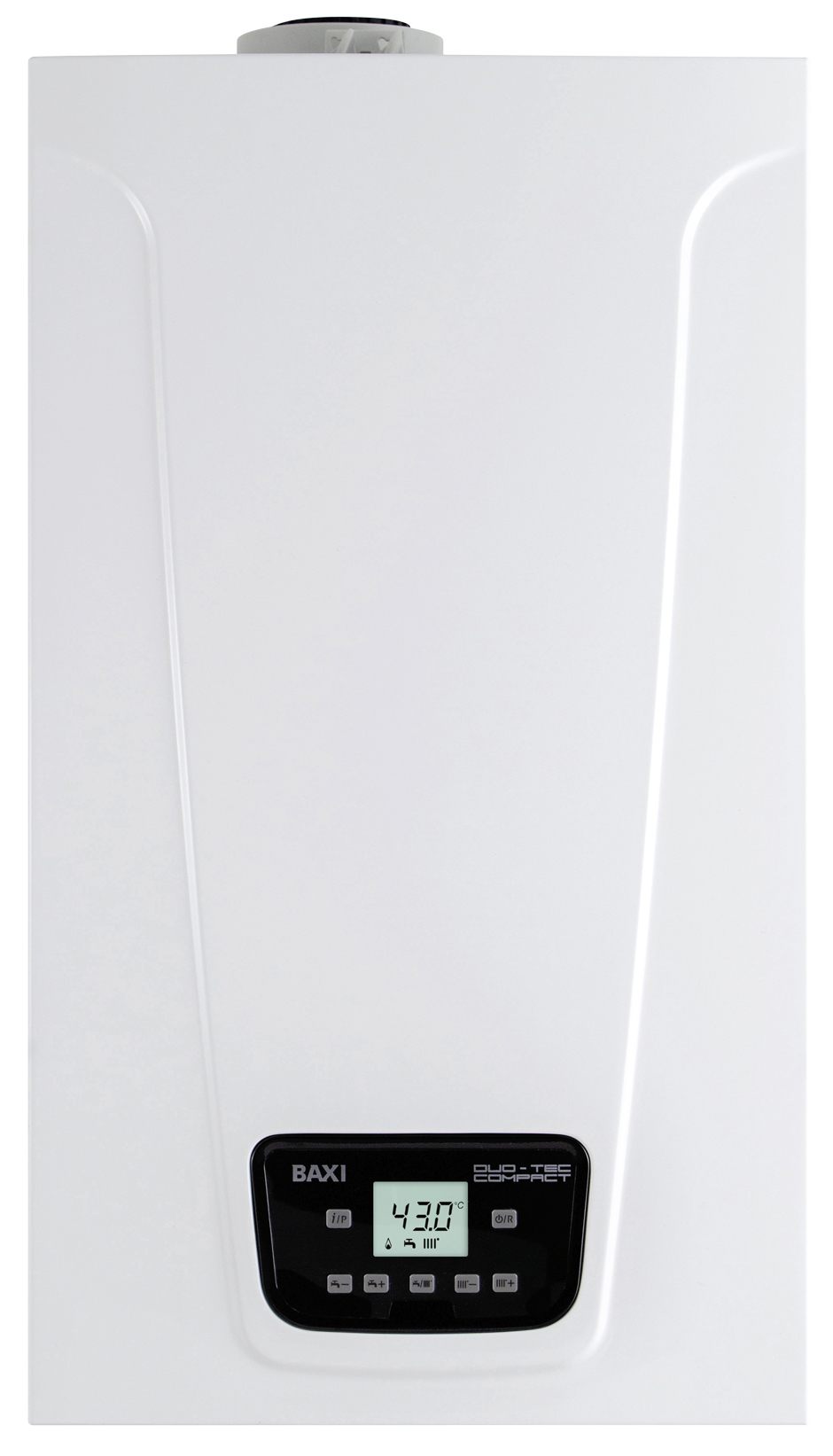

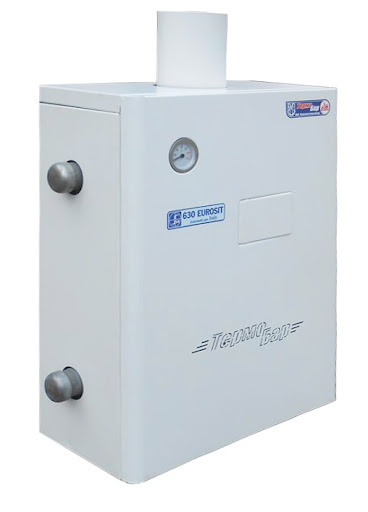

Обвязка газового котла или твердотопа для закрытой системы
Обвязка котла для закрытой отопительной системы используется в современных условиях намного чаще, так как она более производительна. Высокомощные газовые котлы на 200 м2 или аналогичные источники тепла другого типа могут обвязываться только для закрытой отопительной системы. Такая система герметична и не имеет открытого контакта с окружающей средой. Вода в ней прокачивается принудительно с помощью насоса, что и обеспечивает высокую производительность и гибкость в применении. Поэтому схема обвязки твердотопливного котла или газового должна также предусматривать и правильное подключение к электросети так, чтобы все оборудование получало достаточно энергии и не мешало другим приборам в доме. Исходя из характеристик, обвязка котла для закрытой системы имеет такие преимущества:
- Герметичность исключает завоздушивание системы по мере эксплуатации, а также уменьшает интенсивность коррозии. Это упрощает и уменьшает количество обслуживаний.
Обвязка газового котла отопления или твердотопа по закрытой схеме имеет лишь один недостаток – зависимости от поставок электроэнергии для насосов. И котел в большинстве случаев тоже используется такой, который питается от электросети. В случае отключения электричества, решить проблему можно, подключив газовый котел к генератору. Это можно применить и для твердотопливного котла. И если правильно рассчитать мощность генератора, то он подойдет и для питания насосов в отопительной системе.
Однотрубная обвязка

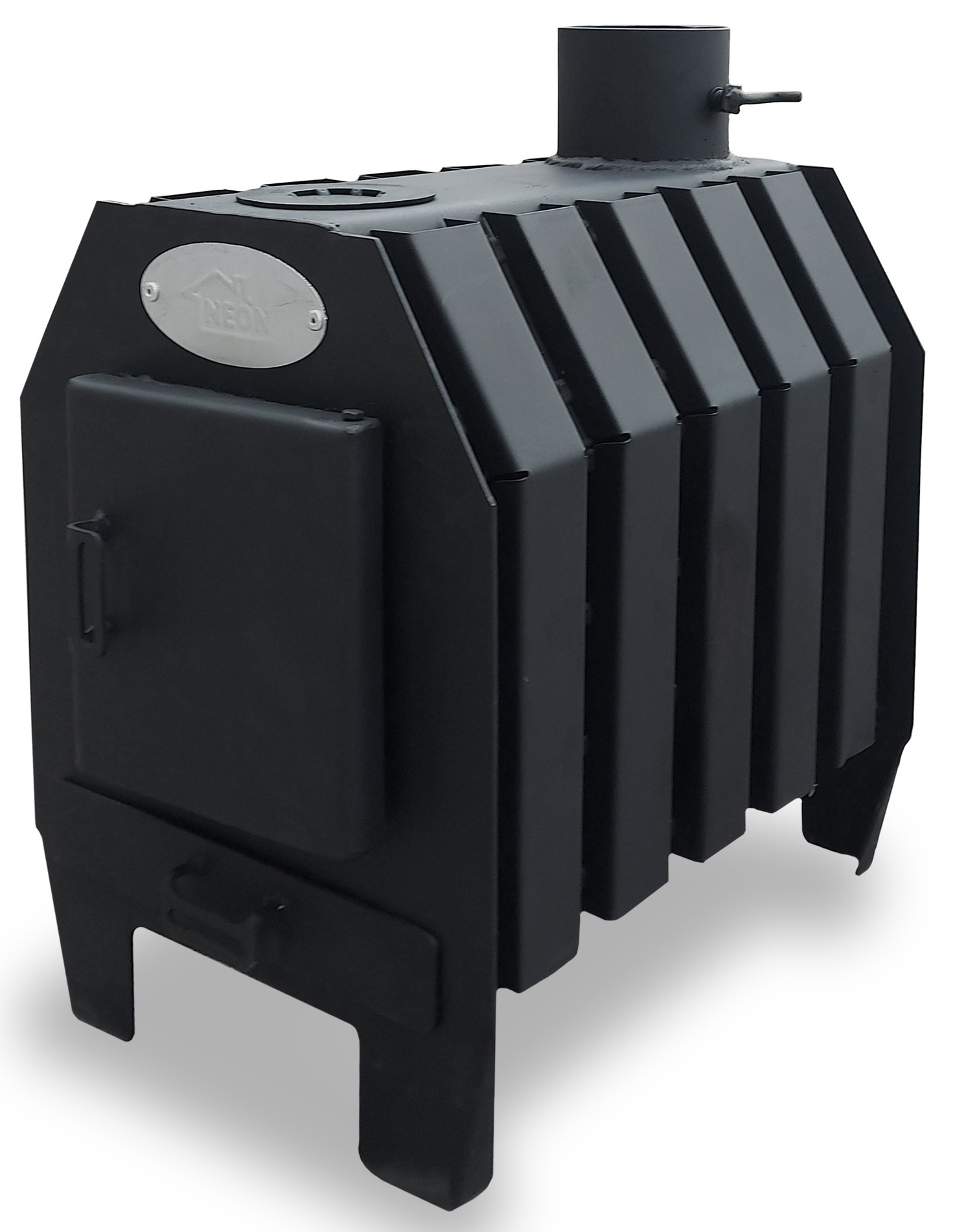

Однотрубная обвязка так же, как и открытая отопительная система, считается устаревшей и применяется редко. Теплоноситель подается к радиатору и отводится от него по одной трубе. Очевидные преимущества такой системы в недорогой стоимости – материалов и времени на монтаж нужно меньше. Такие несложные схемы подключения твердотопливного котла могут применяться с простыми низкопроизводительными моделями, как буржуйка или булерьян.
Недостатком является неудобная эксплуатация. По мере продвижения теплоносителя, его температура падает. Поэтому если в системе несколько радиаторов, то каждый следующий будет нагреваться меньше. Если отрегулировать температуру на одном из первых радиаторов и сделать ее ниже, то все следующие станут значительно холоднее.
Двухтрубная обвязка
Двухтрубная обвязка – современный и эффективный способ. В наше время монтаж газового котла или твердотопа выполняется именно для двухтрубной системы. В ней теплоноситель подается в радиатор по одной трубе, а выводится по другой. Несмотря на то, что монтаж более сложный и дорогой, эта система наиболее популярна и эффективна на практике.

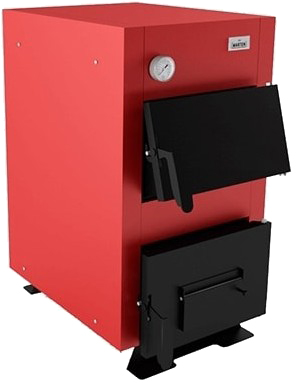

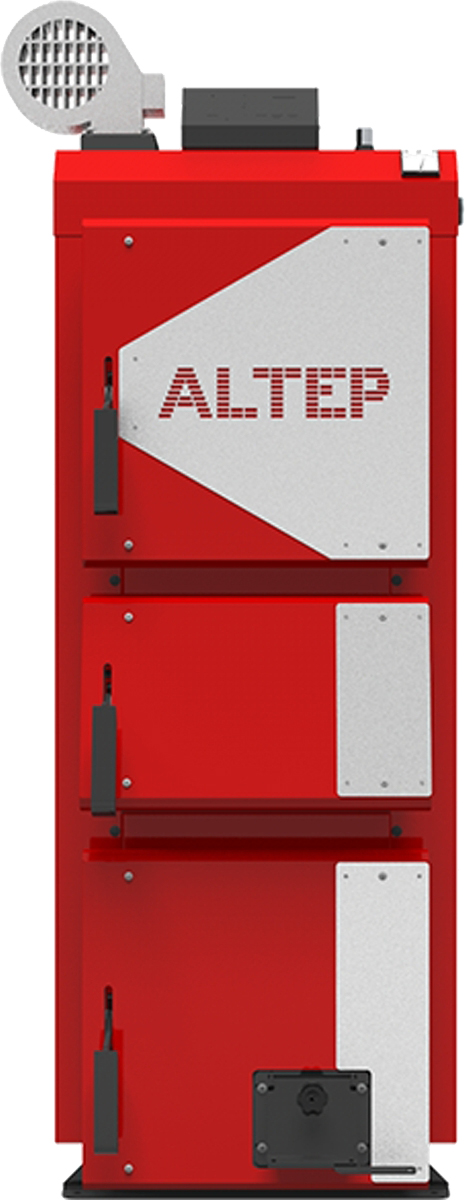

Двухтрубная обвязка обеспечивает одинаковую температуру на каждом радиаторе. Также это позволяет регулировать нагрев индивидуально на любом участке, без влияния на другие устройства излучения тепла. Такая обвязка применима к любым котлам: к высоко- и маломощным твердотопам на 15 кВт, это может быть также схема подключения напольного газового котла или модели любого другого вида.

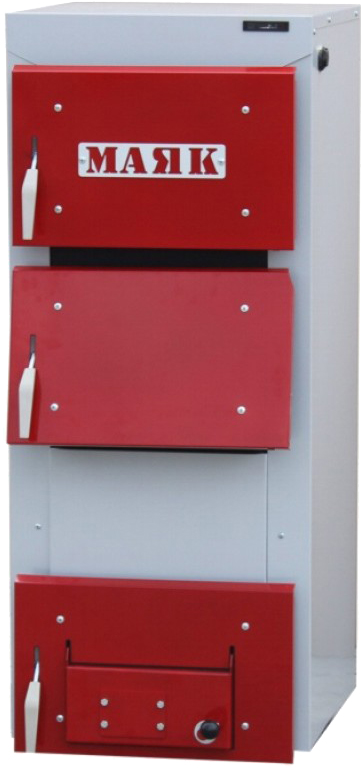

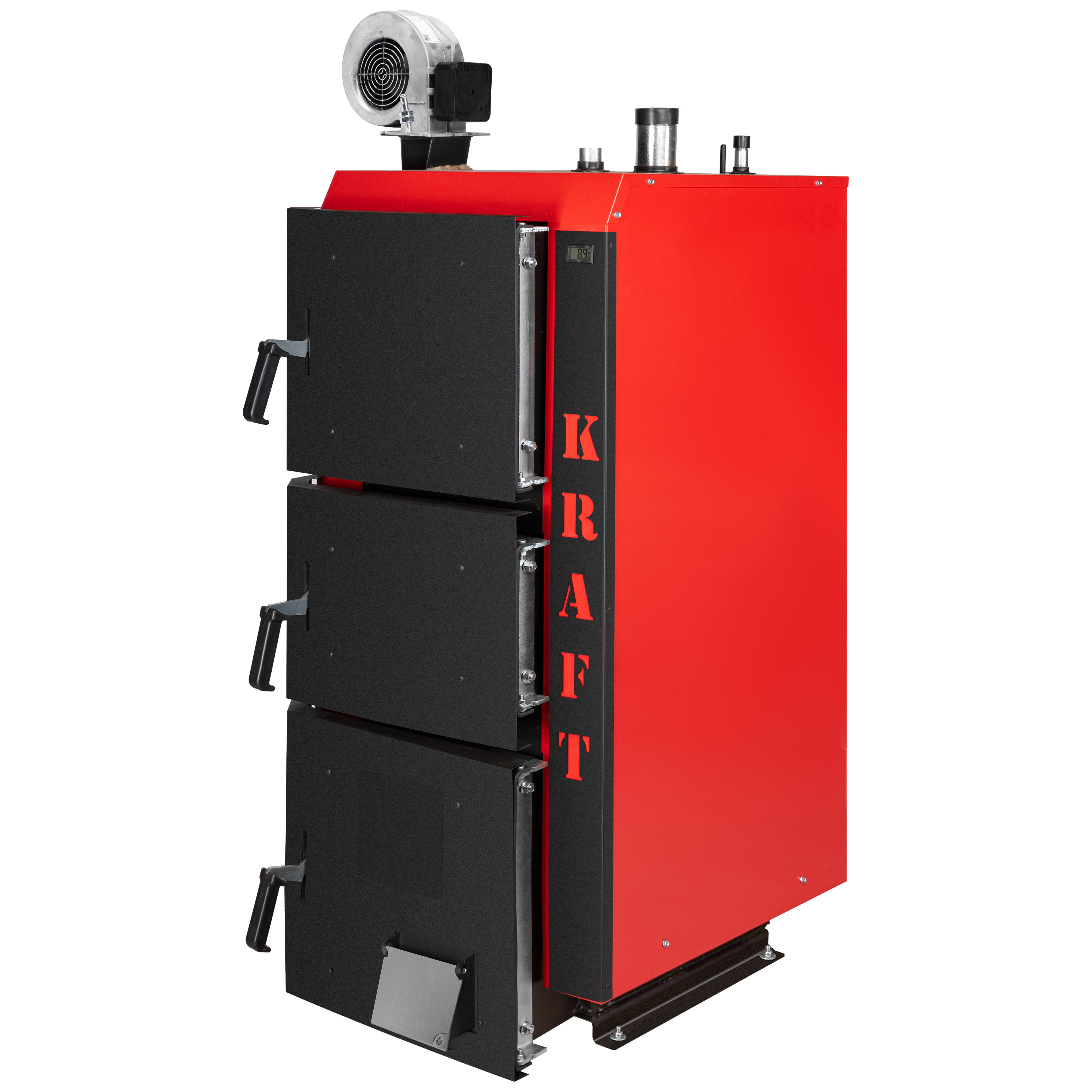

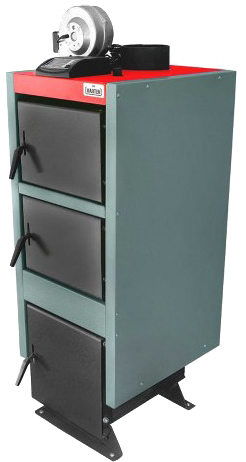

Правильная обвязка твердотопливного котла
В отличие от газового котла, твердотопливный имеет три особенности, которые нужно учитывать при разработке его обвязки:
- работать котел начинает только при достижении температуры 60 °C. При меньшей температуре образуется конденсат и сажа, которые ускоряют износ котла и способствует его коррозии;
- такой котел применяет древесное или каменное топливо, горение которого нельзя быстро прекратить, как при использовании газа или электричества. Если отопительная система уже достигла нужной температуры, то котел продолжит нагревать ее. Поэтому обвязка должна предусматривать удаление излишков тепловой энергии. Это нужно даже для маломощного твердотопливного котла на 12 кВт;
- практически неуправляемое горение топлива является проблемой при превышении температуры или давления. Если эти параметры повышаются, нельзя быстро прекратить нагрев.
Первую проблему решает обвязка твердотопливного котла с трехходовым клапаном. Этот клапан смешивает возвращающуюся холодную воды с теплой, повышая ее температуру до 60 °C, чтобы предотвратить образование конденсата. Периодический сервис отопительной системы обязательно должен включать контроль работы и обслуживание этого клапана, иначе котел прослужит недолго.
Вторую проблему решает обвязка твердотопливного котла с теплоаккумулятором, который хранит излишки тепла, когда топливо еще горит, а отопление уже достигло нужной температуры. Обвязка твердотопливного котла с буферной емкостью позволяет использовать сохраненное тепло для других нужд системы отопления или ГВС.
Схемы обвязки твердотопливного котла решают проблему повышения давления с помощью специального клапана, который сбрасывает воду в канализацию, если это необходимо. Также при эксплуатации важно знать, как сбросить давление котла вручную. На случай критичного повышения температуры предусматривается проведение водопровода с холодной водой – при переходе в аварийный режим она используется для охлаждения.
Все эти особенности предусматриваются только в твердотопах. Поэтому в этом плане схема обвязки напольного газового котла или настенного немного проще.
Какие трубы использовать для обвязки
Обвязка напольного газового котла полипропиленом – самый распространенный вариант. Используется и в настенных моделях тоже. Этот материал в качестве труб выдерживает температуру до 95 °C. Полипропиленовые трубы стоят недорого, легко обрабатываются и монтируются, имеют небольшой вес. Даже для маломощных газовых котлов на 10 кВт покупать нужно армированные полипропиленовые трубы, обычные будут деформироваться от нагрева. Допустимо использовать медные и стальные трубы тоже.
Для источника тепла на твердом топливе подойдут стальные и медные трубы, так как в такой системе температура может быть выше 95 °C. В твердотопливном котле на дровах, паллетах, угле топливо горит при температуре 200-300 °C градусов. Схема обвязки твердотопливного котла с буферной емкостью позволяет использовать армированный полипропилен только после теплоаккумулятора – там температура не превышает допустимую для таких труб.
Стальные трубы в обвязке твердотопливного или газового котла применяются чаще медных, они стоят дешевле. Медные дороже, но лучше держат и передают тепло, а также не подвергаются коррозии.
Из этой статьи вы узнали обо всех особенностях обвязки твердотопливных и газовых котлов в различных отопительных системах и ГВС. Для того чтобы обеспечить качественную работы всех устройств, следует доверить работу по разработке и монтажу специалистам.
