Продумати правильну обв'язку котла необхідно до того, як буде придбано весь матеріал, обладнання, почнеться монтаж системи опалення та водозабезпечення. Цей важливий етап необхідно зробити правильно, оскільки він забезпечує не тільки енергоефективність котла і взагалі, можливість його роботи, а й безпеку мешканців будинку. Якщо ви збираєтеся купити газовий котел або твердотоп, то перед вибором необхідно розрахувати, як саме буде організована обв'язка. Це вплине на те, яка модель підійде вам і що ще потрібно буде придбати. Також необхідно розуміти, що обв'язка газових котлів і твердотопів відрізняються між собою, хоч і мають багато спільного. Розглянемо подробиці в цій статті.
Що таке обв'язка котла та з чого вона складається
Обв'язка котла – це сукупність компонентів, об'єднаних у систему, що забезпечує безперебійне, надійне, безпечне нагрівання і транспортування води системою опалення та гарячого водопостачання. Обв'язка складається з декількох компонентів:
- Генератор тепла. У більшості випадків це газовий або твердопаливний котел. Але можуть бути й інші – електрокотел, тепловий насос та інші джерела тепла. Обв'язка електрокотла реалізується аналогічно газовому.
- Запірна арматура. Необхідна для того, щоб перекривати потік води в частині системи, не відключаючи її всю. Це буває необхідно, наприклад, для обслуговування, ремонту будь-якого компонента.
- Фільтри. Схема обв'язки котла повинна містити грубі фільтри для затримки великих забруднень, які можуть міститися у воді або газі. Вони можуть пошкодити пристрої системи.
- Насоси. Використовуються в більшості сучасних систем для примусового перекачування води.
- Розширювальний бак. Цей компонент обв'язки використовується для накопичення води, яка через нагрівання збільшилася в об'ємі. Він запобігає перевищенню тиску в системі. Можна придбати газовий котел із розширювальним баком, який вбудований у нього.
- Акумулювальний бак котла. З ним реалізується обв'язка твердопаливного котла. Бак необхідний для того, щоб зберігати зайве тепло та віддавати його в систему поступово.
- Акумулювальний бак для гарячого водопостачання. Він зберігає гарячу воду, яку може оперативно віддати за потреби для експлуатації користувачам. Це обов'язковий елемент для обв'язки двоконтурних твердотопів і газових котлів.
- Компоненти безпеки. До завдань цих компонентів входить запобігти перегріванню котла та всієї системи, а також перевищенню тиску – явищам, які можуть спричинити серйозні наслідки. Схема обв'язки газового котла, електрокотла або твердотопа обов'язково має містити елементи безпеки. До них належать манометр, різні датчики, клапани, що скидають тиск, та інші елементи.
- Труби. Виконують роль транспортування води в опалювальній системі або ГВП. Правильна обв'язка газового котла або твердотопа розраховується з урахуванням матеріалу труб і способу їх монтажу.
- Теплоносій. Для гарячого водопостачання – це безумовно тільки вода в чистому вигляді. А для опалення може бути вода з домішками для забезпечення кращих теплових якостей (антифриз, сіль та інші).
Перед тим, як правильно зробити обв'язку котла, необхідно подбати про правильний вибір усіх компонентів. Вони мають бути сумісні один з одним і з умовами експлуатації. Насамперед потрібно правильно вибрати газовий котел або твердотоп. Перший варіант застосуємо і в будинках, і у квартирах, другий – тільки в будинках і може бути встановлений тільки у спеціальних котельнях.
Схеми обв'язки котла: які бувають, переваги та недоліки
Незалежно від того, який котел обрано – твердопаливний чи газовий, до нього можна застосувати будь-яку з описаних нижче схем. Вибір схеми залежить насамперед від розміру приміщення, яке обслуговуватиме котел, умов експлуатації, бюджету та побажань користувачів. Розглянемо, як виконується обв'язка газових котлів, твердотопів та інших видів теплогенераторів.
Як правильно обв'язати газовий котел або твердотоп у відкритій системі опалення
Відкрита опалювальна система наразі вважається застарілою та застосовується рідко. Така обв'язка газового котла у приватному будинку вже зазвичай не використовується, а встановлюється лише в невеликих квартирах.
Принцип обв'язки котла для відкритої опалювальної системи полягає в тому, що труби монтуються таким чином, щоб вода текла по них самопливом, під дією сили тяжіння. Тому система не потребує насосів, що здешевлює і спрощує її встановлення. Невіддільною частиною такої обв'язки є розширювальний бак відкритого типу, в якому накопичується вода, що розширилася. Наш досвід показує, що обв'язку газового двоконтурного котла або твердотопа для відкритої системи не виконують. Використовуються одноконтурні моделі.
Така обв'язка котла має такі особливості.
Попри те, що монтаж обв'язки для відкритої системи опалення вважається простим, потрібно враховувати те, що труби вимагають встановлення під правильним кутом і їхнє планування має бути з мінімальною кількістю поворотів. Інакше це зменшить швидкість протікання води або зробить це неможливим. Газовий або твердопаливний котел підлогового монтажу підійде краще, ніж настінний – це забезпечить кращий природний потік води. Згідно з нашою практикою обв'язка настінного котла виконується зазвичай для закритого опалення.
Обв'язка газового котла або твердотопа для закритої системи
Обв'язка котла для закритої опалювальної системи використовується в сучасних умовах набагато частіше, оскільки вона більш продуктивна. Високопотужні газові котли на 200 м2 або аналогічні джерела тепла іншого типу можуть обв'язуватися тільки для закритої опалювальної системи. Така система герметична й не має відкритого контакту з навколишнім середовищем. Вода в ній прокачується примусово за допомогою насоса, що й забезпечує високу продуктивність і гнучкість у застосуванні. Тому схема обв'язки твердопаливного котла або газового повинна також передбачати та правильне підключення до електромережі так, щоб все обладнання отримувало достатньо енергії й не заважало іншим приладам у будинку. Виходячи з характеристик, обв'язка котла для закритої системи має такі переваги:
- Герметичність унеможливлює заповітрювання системи в міру експлуатації, а також зменшує інтенсивність корозії. Це спрощує і зменшує кількість обслуговувань.
Обв'язка газового котла опалення або твердопаливного за закритою схемою має лише один недолік – залежність від постачання електроенергії для насосів. І котел здебільшого теж використовується такий, який живиться від електромережі. У разі вимкнення електрики, розв'язувати проблему можна, під'єднавши газовий котел до генератора. Це можна застосувати й для твердопаливного котла. І якщо правильно розрахувати потужність генератора, то він підійде і для живлення насосів в опалювальній системі.
Однотрубна обв'язка

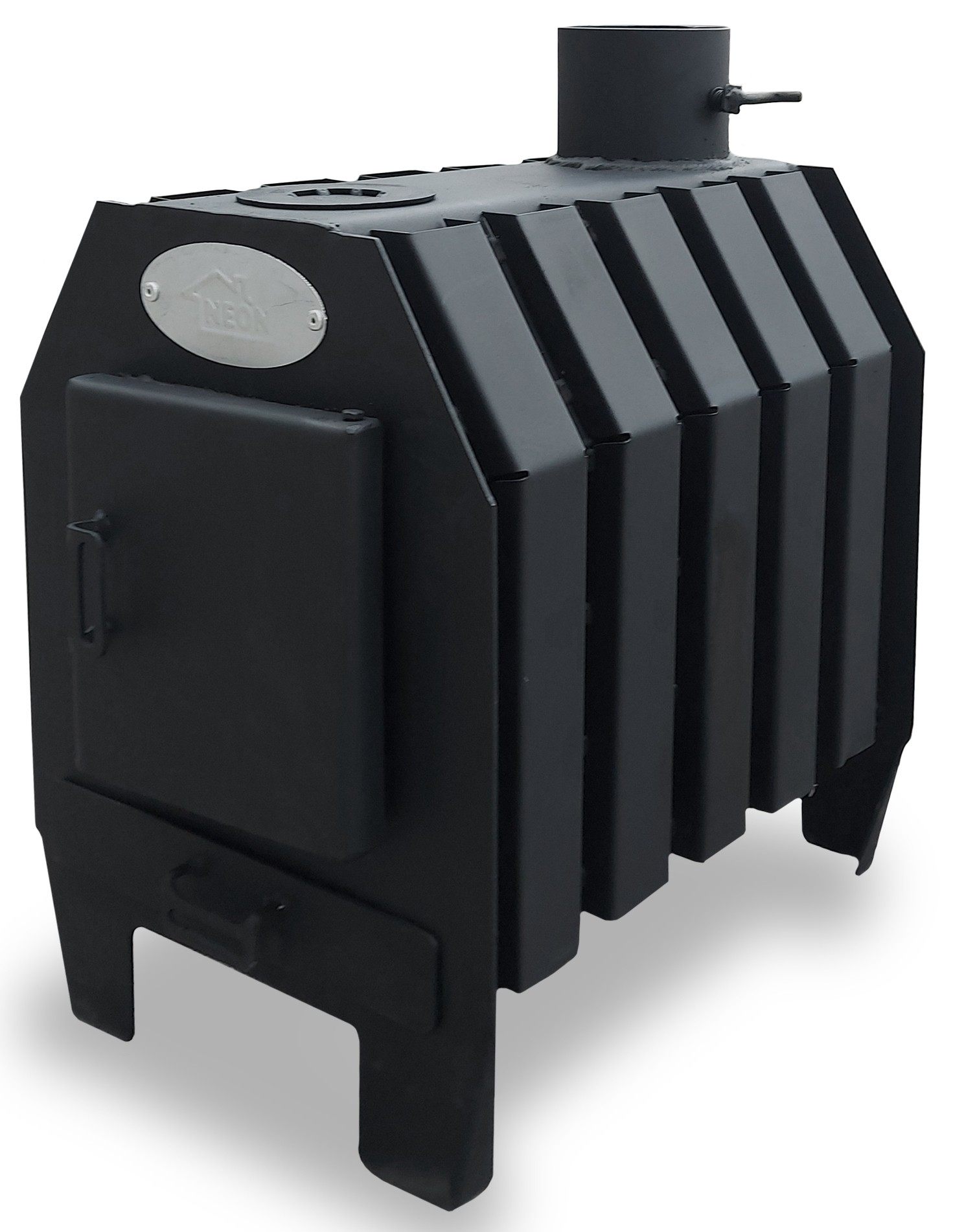

Однотрубна обв'язка так само як і відкрита опалювальна система, вважається застарілою і застосовується рідко. Теплоносій подається до радіатора й відводиться від нього однією трубою. Очевидні переваги такої системи в недорогій вартості – матеріалів і часу на монтаж потрібно менше. Такі нескладні схеми підключення твердопаливного котла можуть застосовуватися з простими низькопродуктивними моделями, такими як буржуйка або булер'ян.
Недоліками є незручна експлуатація. У міру просування теплоносія, його температура падає. Тому якщо в системі кілька радіаторів, то кожен наступний нагріватиметься менше. Якщо відрегулювати температуру на одному з перших радіаторів і зробити її нижчою, то всі наступні стануть значно холоднішими.
Двотрубна обв'язка
Двотрубна обв'язка – сучасний та ефективний спосіб. У наш час монтаж газового котла або твердотопа виконується саме для двотрубної системи. У ній теплоносій подається в радіатор по одній трубі, а виводиться по іншій. Попри те, що монтаж складніший і дорожчий, ця система найпопулярніша та найефективніша на практиці.

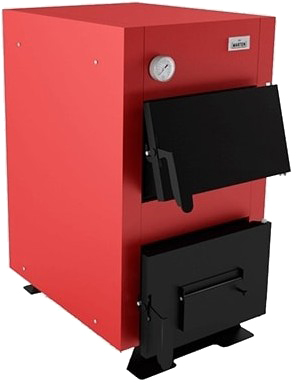

Двотрубна обв'язка забезпечує однакову температуру на кожному радіаторі. Також це дає змогу регулювати нагрів індивідуально на будь-якій ділянці, без впливу на інші пристрої випромінювання тепла. Така обв'язка може бути застосована до будь-яких котлів: до високо- і малопотужних твердотопів на 15 кВт, це може бути також схема підключення підлогового газового котла або моделі будь-якого іншого виду.
Правильна обв'язка твердопаливного котла
На відміну від газового котла, твердопаливний має три особливості, які потрібно враховувати під час розроблення його обв'язки:
- працювати котел починає тільки при досягненні температури 60 °C. За меншої температури утворюється конденсат і сажа, які прискорюють зношування котла й сприяють його корозії;

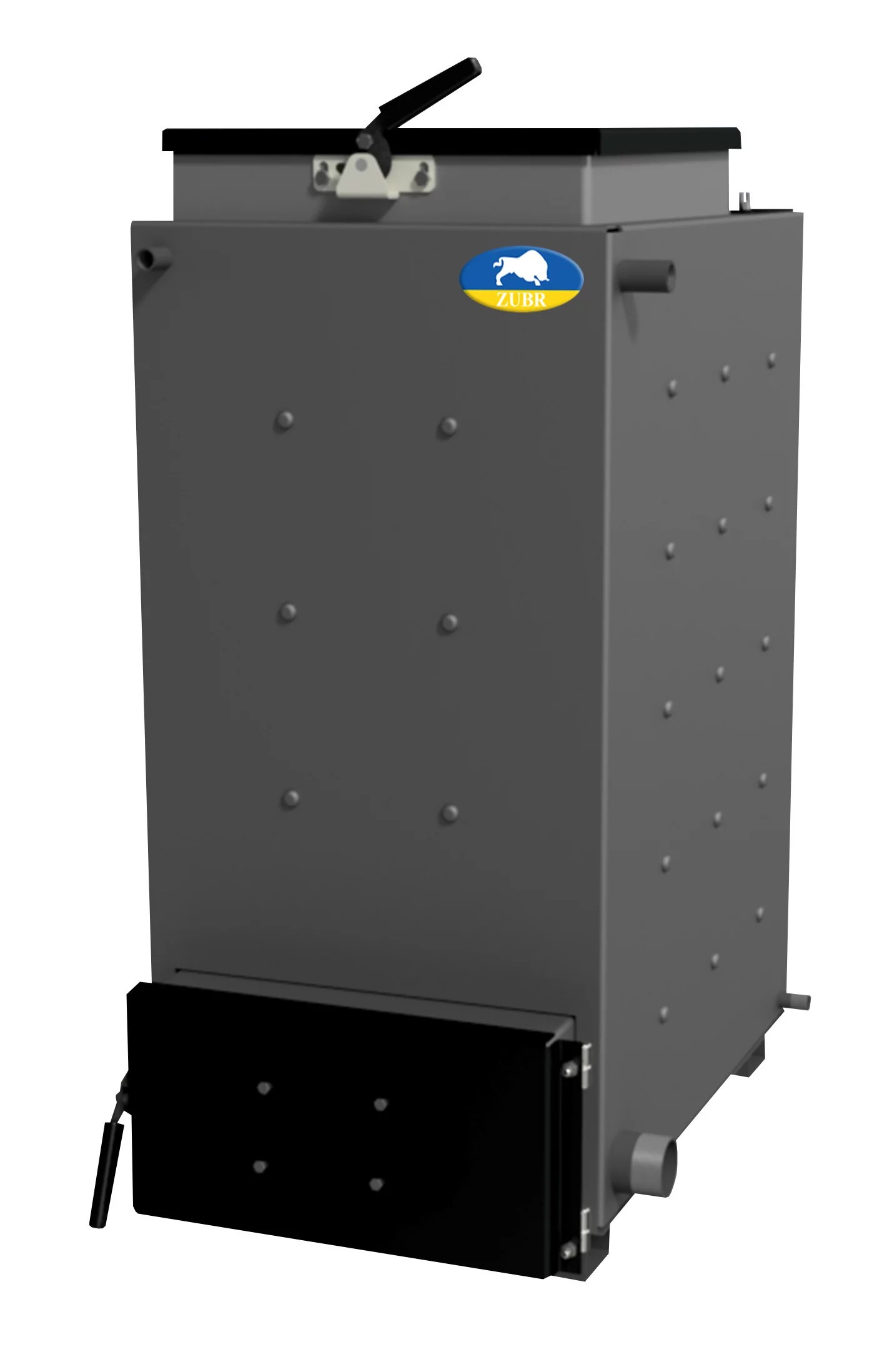

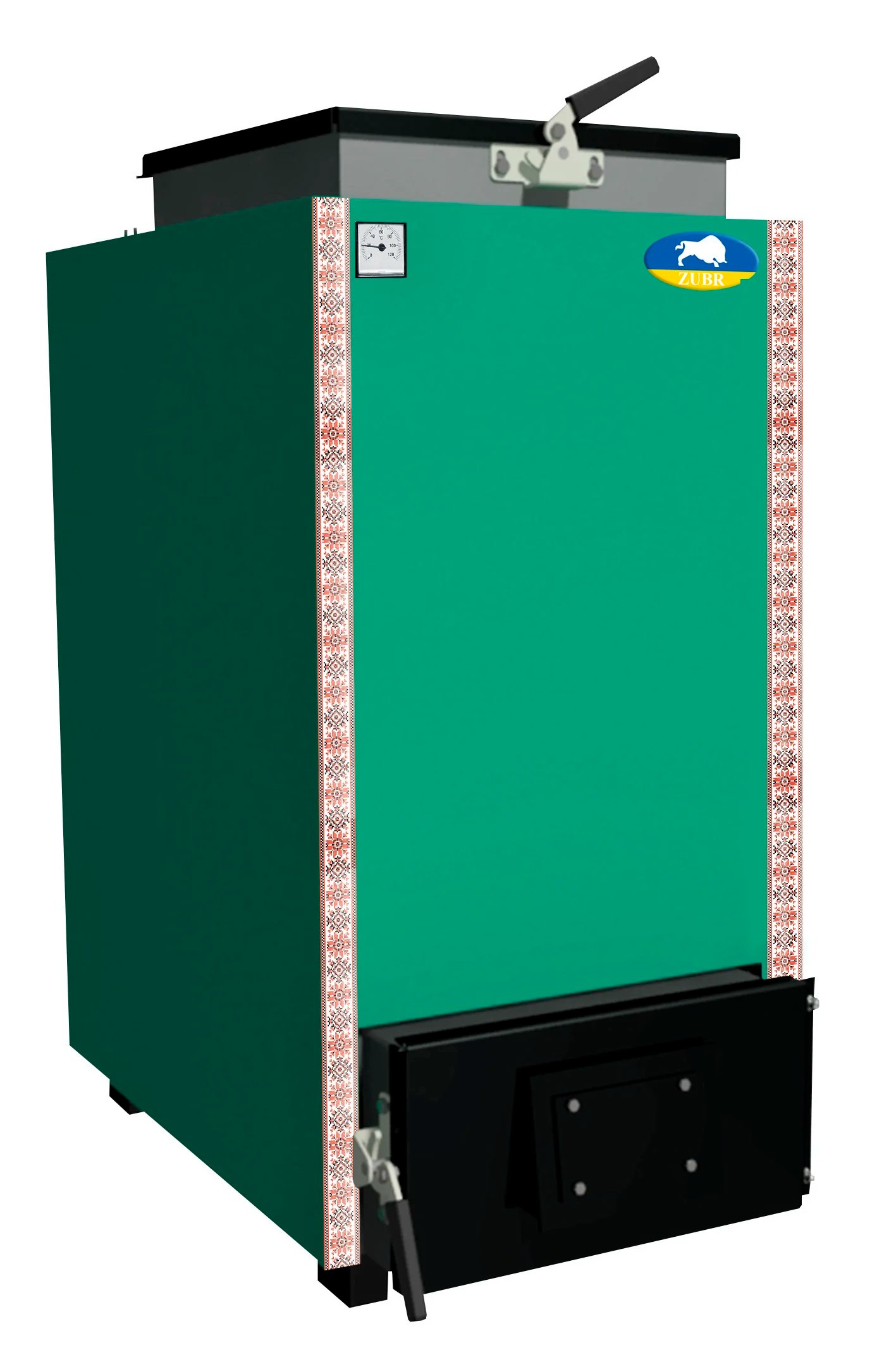

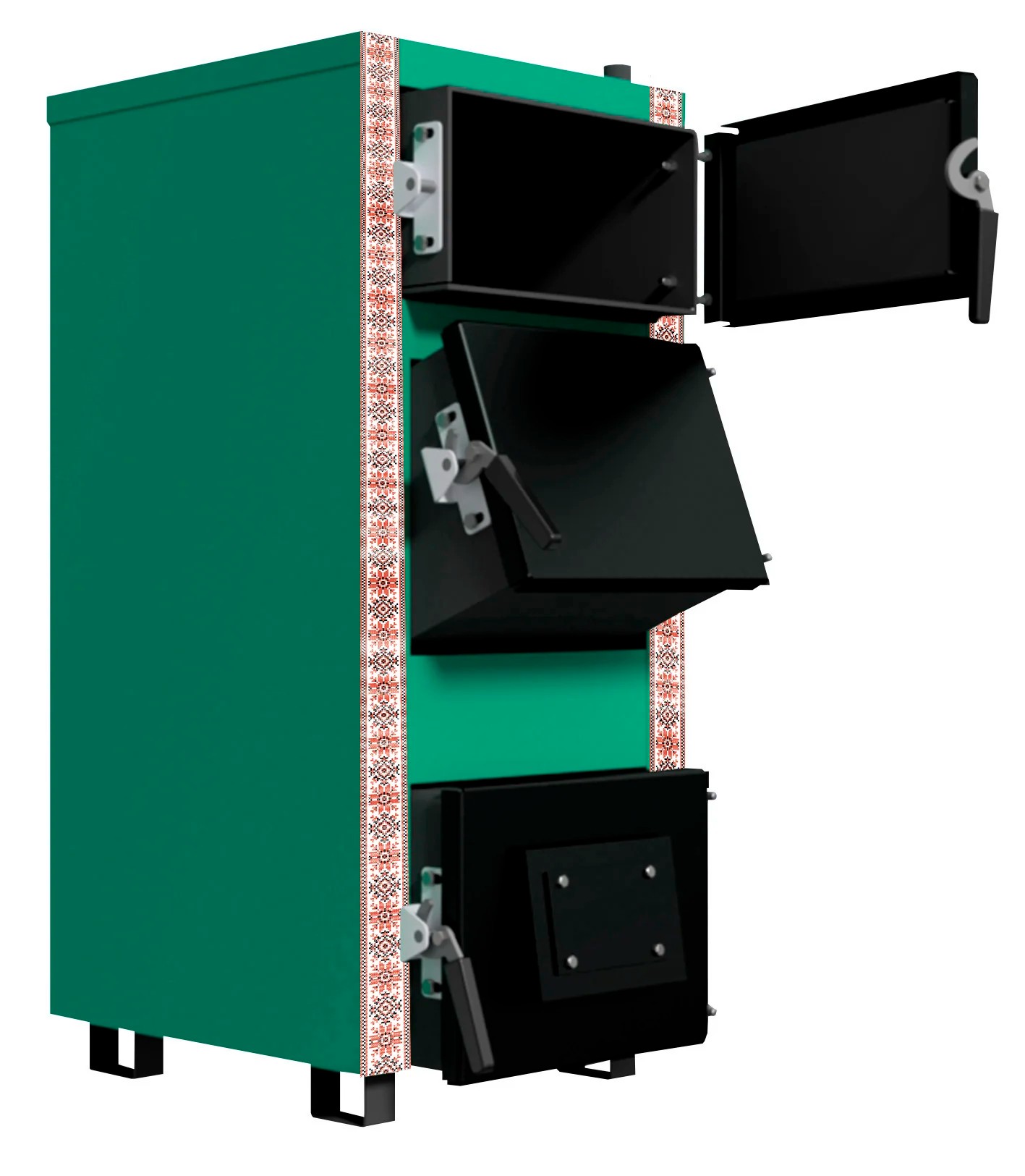

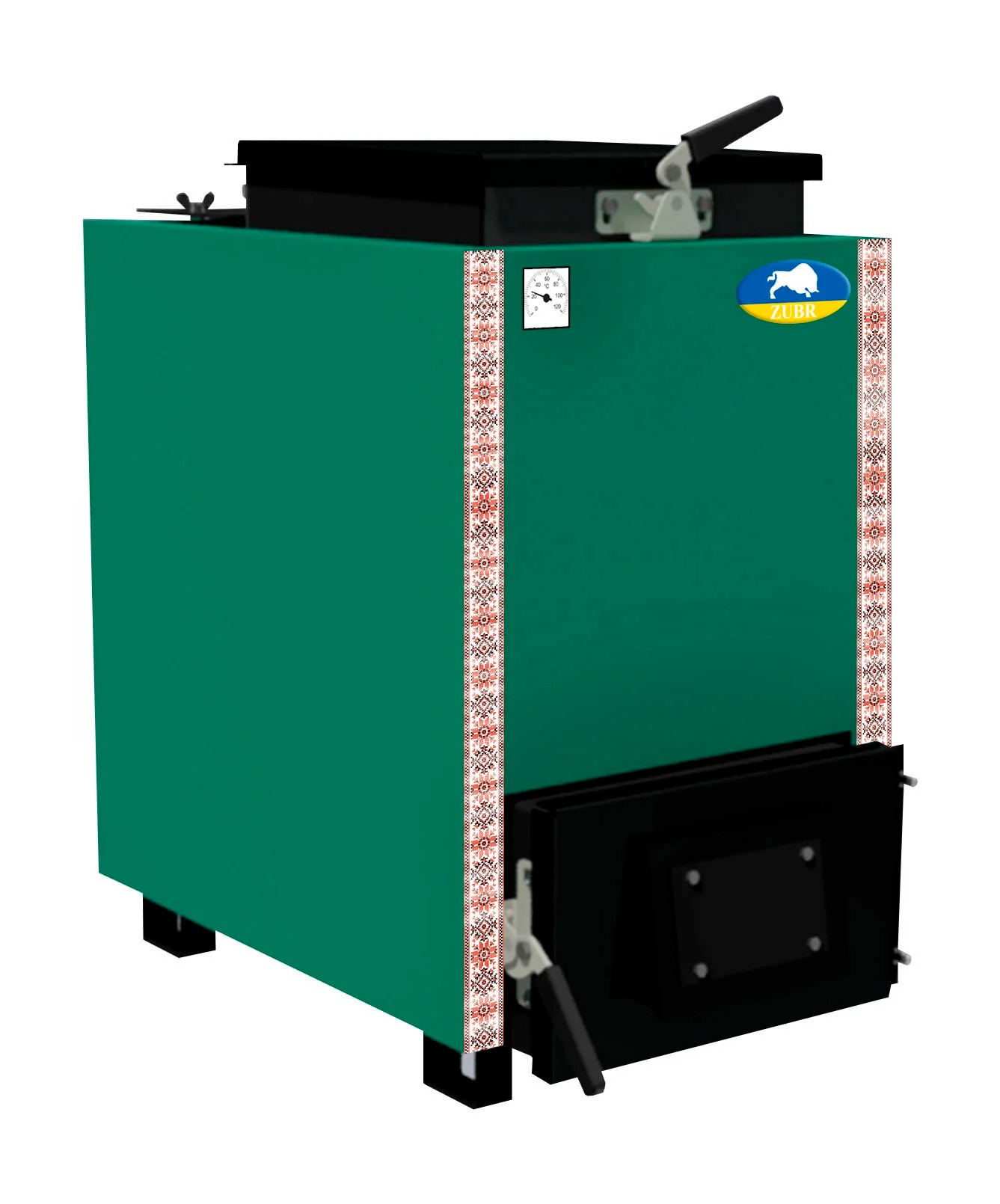

- такий котел застосовує деревне або кам'яне паливо, горіння якого не можна швидко припинити, як під час використання газу або електрики. Якщо опалювальна система вже досягла потрібної температури, то котел продовжить нагрівати її. Тому обв'язка має передбачати видалення надлишків теплової енергії. Це потрібно навіть для малопотужного твердопаливного котла на 12 кВт;
- практично некероване горіння палива є проблемою в разі перевищення температури або тиску. Якщо ці параметри підвищуються, не можна швидко припинити нагрівання.
Першу проблему вирішує обв'язка твердопаливного котла з триходовим клапаном. Цей клапан змішує холодну воду, що повертається, з теплою, підвищуючи її температуру до 60 °C, щоб запобігти утворенню конденсату. Періодичний сервіс опалювальної системи обов'язково має включати контроль роботи та обслуговування цього клапана, інакше котел прослужить недовго.
Другу проблему вирішує обв'язка твердопаливного котла з теплоакумулятором, який зберігає надлишки тепла, коли паливо ще горить, а опалення вже досягло потрібної температури. Обв'язка твердопаливного котла з буферною ємністю дає змогу використовувати збережене тепло для інших потреб системи опалення або ГВП.
Схеми обв'язки твердопаливного котла розв'язують проблему підвищення тиску за допомогою спеціального клапана, який скидає воду в каналізацію, якщо це необхідно. Також під час експлуатації важливо знати, як скинути тиск котла вручну. На випадок критичного підвищення температури передбачається проведення водопроводу з холодною водою – під час переходу в аварійний режим вона використовується для охолодження.
Усі ці особливості передбачаються тільки у твердопаливних котлах. Тому в цьому плані схема обв'язки підлогового газового котла або настінного трохи простіша.
Які труби використовувати для обв'язки
Обв'язка підлогового газового котла поліпропіленом – найбільш поширений варіант. Використовується і в настінних моделях теж. Цей матеріал як труби витримує температуру до 95 °C. Поліпропіленові труби коштують недорого, легко обробляються і монтуються, мають невелику вагу. Навіть для малопотужних газових котлів на 10 кВт купувати потрібно армовані поліпропіленові труби, звичайні будуть деформуватися від нагрівання. Припустимо використовувати мідні та сталеві труби теж.
Для джерела тепла на твердому паливі підійдуть сталеві та мідні труби, оскільки в такій системі температура може бути вищою за 95 °C. У твердопаливному котлі на дровах, палетах, вугіллі паливо горить за температури 200-300 °C градусів. Схема обв'язки твердопаливного котла з буферною ємністю дає змогу використовувати армований поліпропілен тільки після теплоакумулятора – там температура не перевищує допустиму для таких труб.
Сталеві труби в обв'язці твердопаливного або газового котла застосовуються частіше мідних, вони коштують дешевше. Мідні дорожчі, але краще тримають і передають тепло, а також не піддаються корозії.
З цієї статті ви дізналися про всі особливості обв'язки твердопаливних і газових котлів у різних опалювальних системах і ГВП. Для того, щоб забезпечити якісну роботу всіх пристроїв, слід довірити роботу з розробки та монтажу фахівцям.
