Расчет сечения кабелей — методики, примеры, рекомендации
Часто наши клиенты, которые планируют купить кондиционер, бойлер, электрическую варочную поверхность, спрашивают – “почему так важен подбор сечения кабеля (провода) для питания мощной техники?”. Давайте разберем этот вопрос, прежде чем обсудим как проводится расчет сечения кабеля по мощности.
Что такое сечение кабеля и на что влияет этот параметр

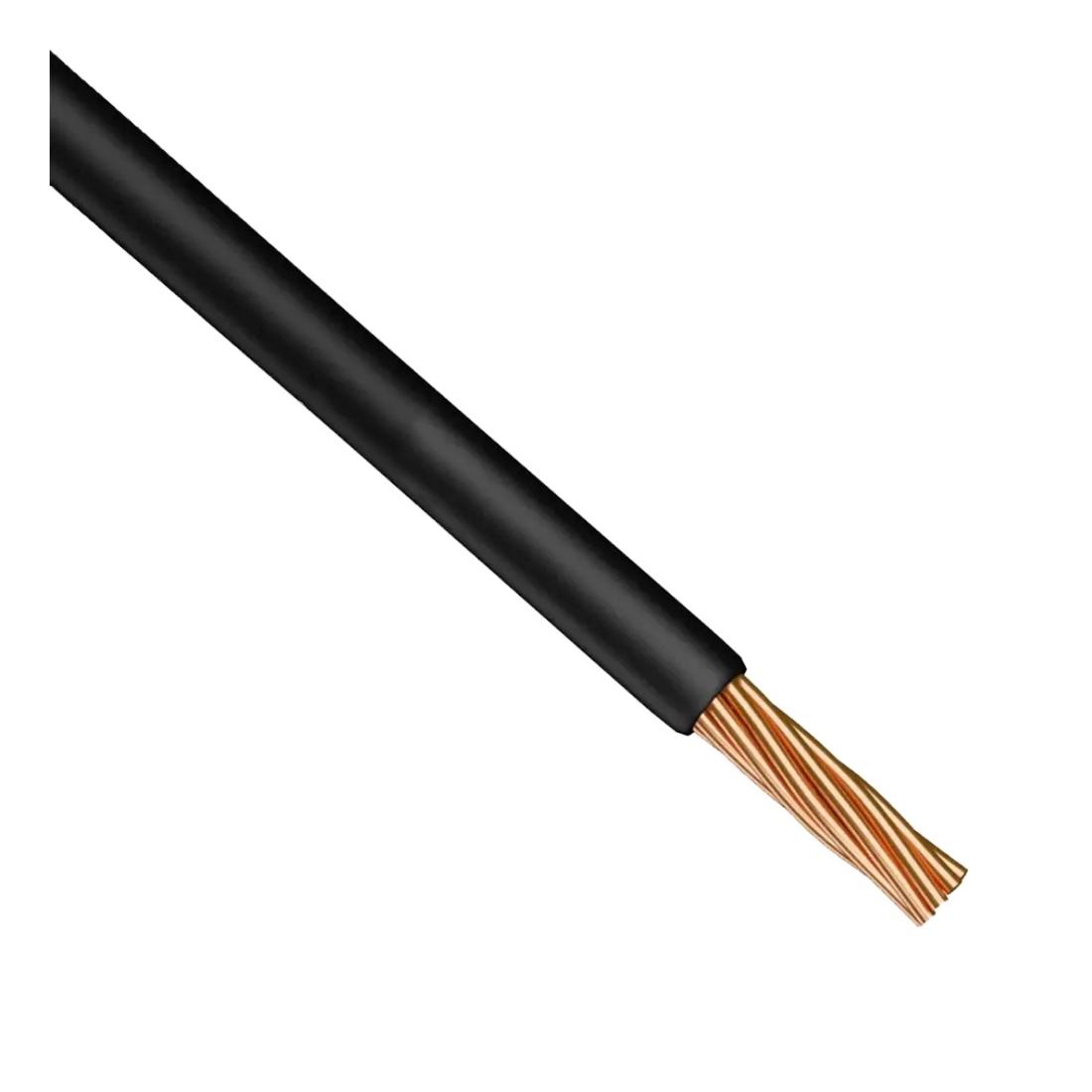

Сечение кабеля — это площадь медной или алюминиевой токопроводящей жилы, без учета защитного изоляционного слоя, измеряемая при поперечном разрезе провода под прямым углом. Чаще всего такой срез имеет форму круга, диаметр которого можно измерить штангенциркулем. Затем площадь имеющегося сечения можно рассчитать по формуле:
где: S — площадь, мм²;
d — диаметр круга в мм;
π — математическая постоянная равная 3,14.
Если нет возможности измерить диаметр жилы с помощью штангенциркуля, но есть линейка, можно провести расчеты следующим образом. Очистите участок провода длинной до 5-10 см от изоляционного слоя. Если кабель двухжильный, разделите токопроводящие элементы и работайте с одной из жил (веток). После снятие изоляции плотно намотайте очищенный токопроводящий элемент на линейку. Измерьте какое расстояние занято витками и посчитайте сколько у вас получилось витков. Формула расчета сечения кабеля будет следующей:
где: S — площадь, мм²;
L — длинна отрезка, который занят витками токопроводящей жилы, мм;
n — количество витков, поместившихся на отрезке L;
π — математическая постоянная равная 3,14.
Для зачистки токопроводящей жилы от изоляции выбирайте качественный шарнирно-губцевый инструмент, чтобы минимально деформировать ее и работать с комфортом. Если расчет сечений проводов, необходимых для объекта, выполнен с ошибками и используемый кабель не соответствует требуемым параметрам, тогда есть риск:
- Черезмерного нагрева проводов при подключении к ним нагрузки. Если токопроводящая жила тоньше, чем нужно, она будет нагреваться сама (из-за высокого сопротивления) и нагревать окружающие поверхности. Возрастает риск возникновения пожара.
- Того, что приборы, подключенные в качестве нагрузки (медицинское оборудование, системы со сложной чувствительной электроникой) не будут работать. От площади сечения кабеля зависит пропускная способность. Чем больше сечение, тем выше будет сила тока и напряжения, передаваемые от источника к точке потребления, и ниже будут потери мощности. Для защиты электрооборудования желательно кабели подключать к источникам питания через грамотно выбранное защитное реле.
- Превышения бюджета. При выборе проводов с сечением, которое значительно больше необходимого, вы будете иметь запас мощности, но при этом возрастут затраты на материалы.
Исходя их информации выше, возникает вопрос как правильно рассчитать сечение кабеля для дома, квартиры, офиса и прочих объектов, какие исходные параметры нужны для просчетов.
Что необходимо учесть, проводя расчет сечения провода
Чтобы расчет сечения проводов был верным, важно учитывать ряд параметров. Об основных мы расскажем ниже.
Номинальное суммарное напряжение нагрузки и пиковое
Важно учитывать, что у некоторых электроприборов при запуске потребляемая ими мощность значительно выше номинальной. Например, у холодильников, кондиционеров, стиральных машин, электродрелей, пусковая мощность превышает номинальную в 2-3 раза. Чтобы при расчете сечения кабеля учитывать нагрузку, рекомендуем определить суммарную мощность нагрузки по формуле:
где: Р сум — нагрузка, которая будет подключена на электрокабель;
Р1…Р4 — мощность, потребляемая приборами (микроволновкой, холодильником, компьютером, телевизором, прочими), которые будут выступать в качестве нагрузки.
В некоторых случаях, если планируется не всю технику подключать к питанию одновременно, рекомендуется полученное при расчетах значение умножить на 0,8 или 0,9. Но такое решение лучше доверить специалисту. Часто так бывает, что со временем в доме появляется больше бытовой техники или старая заменяется на более мощную. И чтобы не менять портом проводку, удобно иметь небольшой запас.
Материал, из которого сделана токопроводящая жила
У алюминия и меди разные свойства. Для примера — при однофазном подключении силового кабеля с площадью сечения 2,5 мм и прочих равных параметрах:
- медная жила обеспечивает проведение тока силой 2,7 А с мощностью 5,3 кВт;
- алюминиевая лишь 21 А и 4,2 кВт.
В то же время у гибких проводов с медной жилой, при сечении 2,5 мм, обеспечивает проведение энергии с силой тока 33 А с мощностью 6,5 кВт. А для напряжения 380 В при сечении 2,5 у медных кабелей сила проводимого тока — 25 А при мощности 13,2 кВт. У алюминиевых — 19 А. Чтобы сориентироваться, какие примерно значения вы можете получить в ходе расчетов, можно ознакомиться с информацией, изложенной в ПУЭ-2017 (Правилах устройства электроустановок, которые утверждены в июле 2017 г. Министерством энергетики и угольной промышленности) или таблицах ниже.

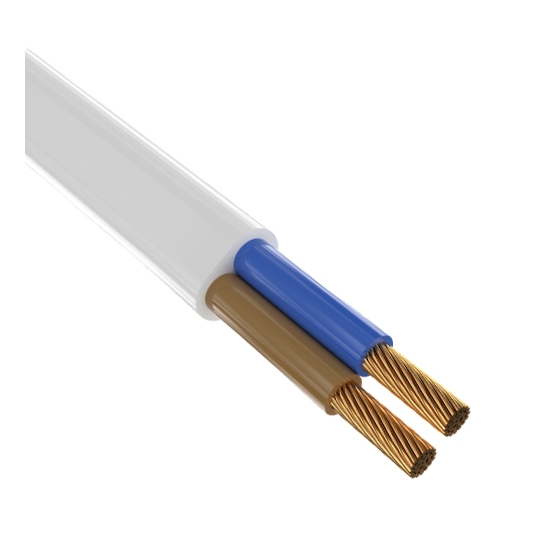

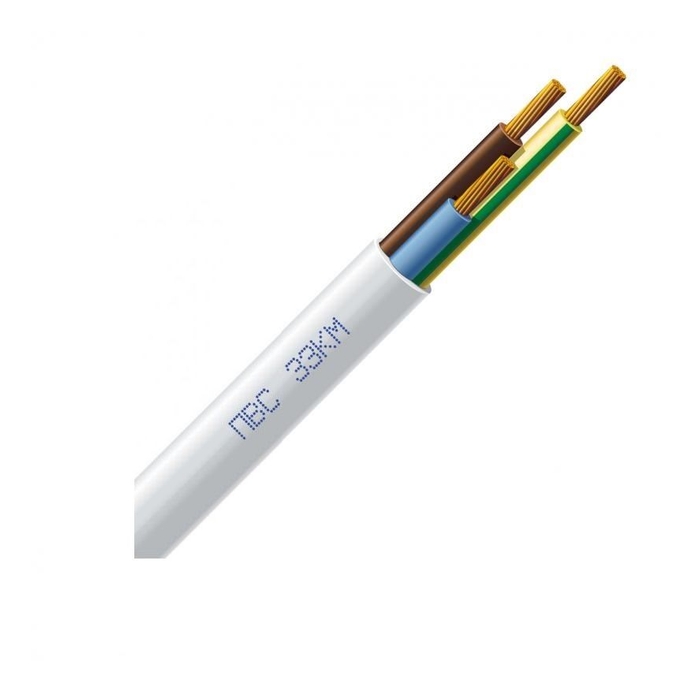

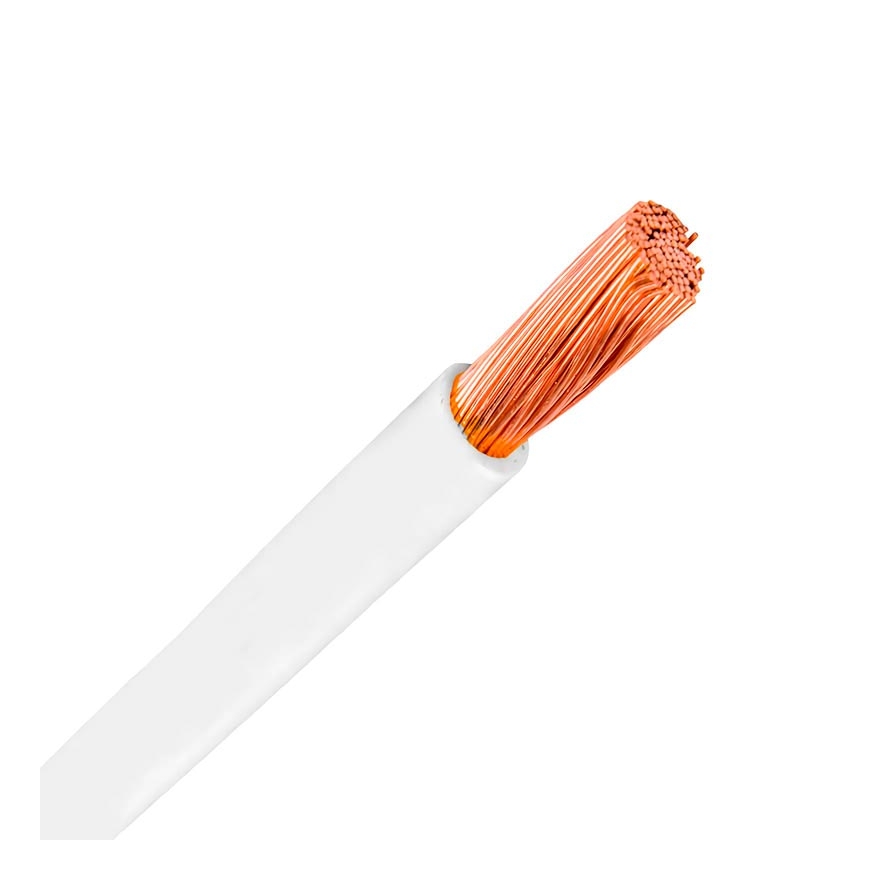

Таблица — Расчета сечения кабеля по силе тока и мощности для гибкого кабеля с 1 медной жилой (ПВС, ШВВП).
| Гибкие шнуры и кабели (КГ) с медной многопроволочной жилой | ||||
| Для 1 фазы (220 В) при коэффициенте мощности (cosφ) — 0,8
| Для 3 фаз (380 В) при коэффициенте мощности (cosφ) — 0,8 | |||
| Сечение, мм² | Ток, А | Мощность, Вт | Ток, А | Мощность, Вт |
| 0,5 | 12 | 2500 | ||
| 0,75 | 16 | 3200 | ||
| 1 | 18 | 3600 | 16 | 7700 |
| 1,5 | 23 | 4600 | 20 | 9600 |
| 2,5 | 33 | 6500 | 28 | 13400 |
| 4 | 43 | 8500 | 36 | 17300 |
| 6 | 55 | 10900 | 45 | 21600 |
| 10 | 75 | 14900 | 60 | 28800 |

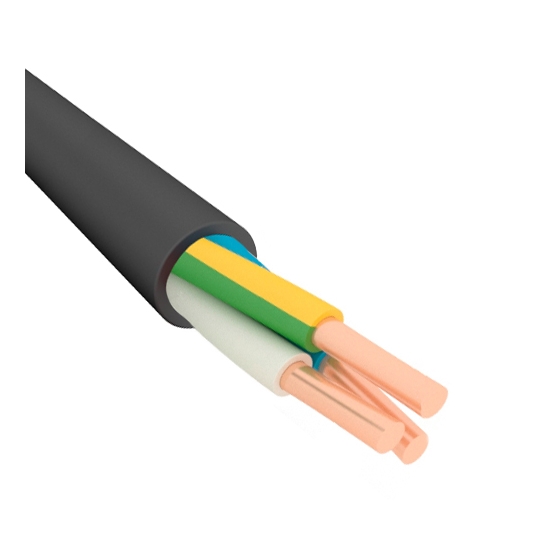

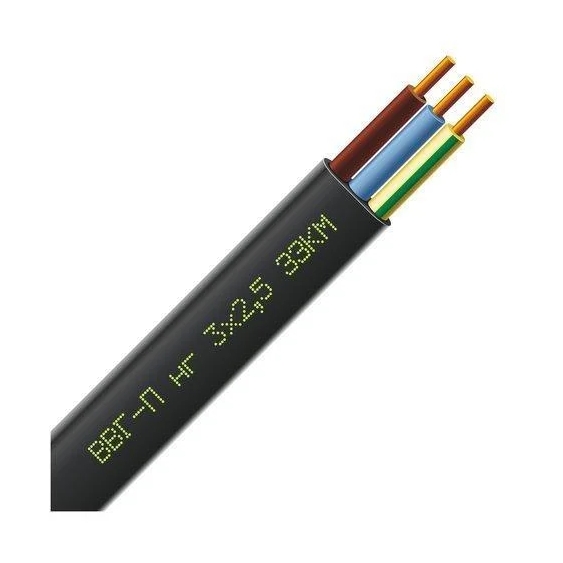

Таблица — Расчета сечения кабеля по силе тока и мощности для кабеля с монолитной жилой (ВВГ) и силового кабеля с алюминиевой жилой (АВВГ).
| Сечение, мм² | Кабель с медной токопроводящей жилой при коэффициенте мощности (cosφ) — 0,8 | Кабель с алюминиевой токопроводящей жилой при коэффициенте мощности (cosφ) — 0,8 | ||||||
| Для 1 фазы (220 В) | Для 3 фаз (380 В) | Для 1 фазы (220 В) | Для 3 фаз (380 В) | |||||
| Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | |
| 1,5 | 19 | 3 800 | 19 | 10 000 | ||||
| 2,5 | 27 | 5 300 | 25 | 13 200 | 21 | 4 200 | 19 | 10 000 |
| 4 | 38 | 7 500 | 35 | 18 500 | 29 | 5 700 | 27 | 14 300 |
| 6 | 50 | 9 900 | 42 | 22 00 | 38 | 7 500 | 32 | 17 000 |
| 10 | 70 | 14 000 | 55 | 29 000 | 55 | 11 000 | 42 | 22 000 |
| 16 | 90 | 18 000 | 75 | 40 000 | 70 | 14 000 | 60 | 32 000 |
| 25 | 115 | 23 000 | 95 | 50 000 | 90 | 18 000 | 75 | 40 000 |
| 35 | 140 | 28 000 | 120 | 63 000 | 105 | 21 000 | 90 | 48 000 |
| 50 | 175 | 35 000 | 145 | 77 000 | 135 | 27 000 | 110 | 58 000 |
| 70 | 215 | 43 000 | 180 | 95 000 | 165 | 33 000 | 140 | 74 000 |
| 95 | 260 | 51 000 | 220 | 116 000 | 200 | 40 000 | 170 | 90 000 |
| 120 | 300 | 59 000 | 260 | 137 000 | 230 | 46 000 | 200 | 106 000 |
Изоляционный материал
В наши дни в продаже имеются провода, у которых для создания диэлектрического изоляционного слоя используются ПВХ, полиэтилен, резина, фторопласт, прочие материалы. Все они отличаются гибкостью, различной стойкостью к повышению температур и воздействию внешних факторов. Выполняя расчет сечения кабеля 380 В и 220 В важно не ошибиться, иначе оболочка может начать плавиться, что не только увеличит риск возникновения пожароопасных ситуаций, но и приведет к тому, что нарушатся диэлектрические свойства слоя (может начать пробивать ток, на поверхности которых касается провод).
Способ и место укладки кабеля
Определяя какое сечение кабеля нужно для питания электроплиты, кондиционера, прочих мощных приборов, важно учитывать где он будет уложен. От того, чем и где закреплен провод, зависит скорость и степень его охлаждения. Например, наружный провод, закрепленный на стене, будет остывать быстрее, чем тот, который вмурован в стену с качественной системой термоизоляции.
Длину провода, который идет от точки ввода до точек подключения нагрузки
Выполняя расчет сечения провода в квартире, доме, офисе, гараже и на прочих объектах, учитывайте, что чем длиннее кабель, тем выше потери мощности. Поэтому когда периодически при использовании проводов небольшого сечения пользователям сложно понять почему приборы, требующие точных параметров напряжения и силы тока, работают некорректно, ведь замеры в распределительной коробке показывают достаточные параметры электроэнергии.
Некоторые электрики используют упрощенный расчет сечения медного провода по току. Для этого нужно знать какая сила тока необходима на выходе. А дальше считать по формуле:
где: S — площадь сечение кабеля в мм²;
I — необходимая на выходе сила тока, А.
Чтобы понять какую толщину кабеля выбрать , полученное значение рекомендуется округлить в большую сторону. Например:
Округляем в большую сторону и получаем 4 мм². Это упрощенный расчет сечения кабеля по диаметру дает лишь приблизительное значение в случаях, когда расчеты сечения провода нужны для помещения, в которой максимальная необходимая сила тока до 40 А. Его можно использовать если нужно, например, определиться какой кабель нужен непосредственно от щитка распределения до кондиционера, бойлера или прочего устройств. Для улицы и сетей с силой тока 50 А и более эта формула некорректная так как не учитывает множество нюансов. Ниже мы расскажем про расчет сечения провода по току 12 Вольт, 24, 220, 380, а также про прочие методики.
Как рассчитать сечение кабеля — методики просчетов
В большинстве случаев расчет сечения кабеля 12 В, 220 В, 380 В проводиться по:
- Мощности, которую необходимо получить в точках, где будет подключаться нагрузка.
- Току, необходимому для обеспечения качественной работы нагрузки.
- Потерям мощности для определенной длинны кабеля. Допустимое значение — до 5 %, если оно превышено, в соответствии с ПУЭ-2017 рекомендуется увеличить на 1 шаг (взять сечение больше).
Расчет сечения кабеля по мощности и длине
Чтобы провести расчет сечения провода по мощности, необходимо заранее продумать, сколько розеток, точек освещения и прочих потребителей будет запитано на кабель. Затем нужно обдумать какие электроприборы вы планируете использовать, изучить инструкцию к ним, чтобы узнать потребляемую ими мощность. Чтобы не ошибиться, выпишите список приборов, потребляющих энергию на этом участке, и напротив них проставьте мощность. Далее выполняем расчет сечения кабеля, формула определения мощности приведена ниже, по полученному результату подбираем нужную площадь сечение в таблицах:
где: Р сум — нагрузка, которая будет подключена на электрокабель;
Р1, Р2... Рn — мощность, потребляемая приборами, Вт;
Кз — коэффициент запаса, чаще всего эксперты закладывают 1,15-1,5;
Кcosφ — коэффициент, показывающий какой процент потенциальной нагрузки задействован одновременно в большую часть времени. Этот показатель чаще всего варьируется от 0,8 до 1.
После получения необходимой мощности используется подходящая таблица расчет сечения кабеля из ПУЭ-2017. Например, вы планируете проводить проводку на кухню, где будут стоять:
- холодильник, с потреблением 400 Вт;
- накопительный электроводонагреватель емкостью бака 10-15 л и ТЭНом мощностью 1500 Вт;
- кухонный комбайн — 1000 Вт;
- микроволновая печь — 1500 Вт;
- электромясорубка — 1500 Вт;
- посудомоечная машина — 3000 Вт;
- кофемашина — 1000 Вт;
- кухонная вытяжка — 200 Вт;
- осветительные приборы — 200 Вт.
Так как кухня чаще использует много электроприборов, в отличие от прочих помещений, но при этом только часть из них работает одновременно. Расчет сечения провода на нагрузку перечисленную выше будет выглядеть так:
Так как планируется использовать медный кабель с 1 фазным подключением, то, проанализировав таблицу выше, выбираем медный кабель сечением 6 мм², который выдерживает нагрузку 9 900 Вт при силе тока 50 А. Подбирали подходящий вариант именно из меди, в соответствии с рекомендациями изложенными в ПУЭ-2017.
Расчет сечения провода по току: формулы и справочная информация
Наверное вы замечали, что в инструкции к технике часто указывают не только потребляемую мощность, но и ток. Зная эту информацию, можно также провести расчет сечения кабеля для дома, квартиры, помещения в целом или отдельного пространства. Для однофазной сети используется формула:
где: I — ток, А;
P сум — суммарное напряжение, потребляемое нагрузкой (мощность), Вт;
U — напряжение в сети (220 В).
Для расчета тока в трехфазной электросети используется вот такая формула расчета сечения кабеля, чтобы определиться с током и потом одна из таблиц ПУЭ-2017:
где: I — ток, А;
P сум — суммарное напряжение, потребляемое нагрузкой (мощность), Вт;
U — напряжение в сети (380 В).
Если продолжить рассматривать кухню, описанную выше, тогда получается:
Далее смотрим таблицы ПУЭ-2017 и выбираем подходящее значение. Затем открываем соответствующие таблицы в ПУЭ-2017 (одна из них частично приведена ниже) и выбираем подходящее сечение. Для нашего случая это — 6 мм².
Как видите оба расчета дали идентичный результат. Именно с ним у нас будут эффективно работать все кухонные приборы — холодильник, посудомоечная машина, микроволновка и прочее.
Таблица — Расчет сечения кабеля по току
| Сечение жилы кабеля, мм² | Ток (А) для кабелей с различным методом укладки и количеством токопроводящих жил | |||||
| Открытая укладка | В одной трубе (изолирующем кожухе) | |||||
| 2-х одножильных | 3-х одножильных | 4-х одножильных | 1 двухжильного | 1 трехжильного | ||
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
Выше, когда мы перечисляли важные критерии расчета сечения провода, мы упоминали, что чем длиннее кабель, тем будут больше потери мощности. В квартирах с небольшой площадью можно использовать схемы, при которых от распределителя энергии идут к зонам потребления относительно небольшие отрезки токопроводящих элементов. В многоэтажных зданиях это не всегда удобно, там используются длинные провода. Поэтому, используя расчет сечение провода по току, необходимо сделать поправку на длину кабеля. Для этого используется формула:
где: Uп — потери напряжения, Вт;
Ін — ток нагрузки, А;
L — длинна кабеля, для которого проводятся расчеты, м;
r — удельное электрическое сопротивление, Ом*мм²/м;
S — площадь сечения токопроводящей жилы, мм².
Удельное сопротивление (r, Ом*мм²/м) для меди — 0,0175, алюминия — 0,0289, вольфрама — 0,053, стали — 0,120, нихрома — 1,1. Продолжим разбирать на примере, который изложен выше. Предположим длина выбранного кабеля с сечением 6 мм² будет у нас 25 м. Тогда потери напряжения составят:
Рекомендации по расчету сечения кабеля, которыми пользуются эксперты, гласят, что при потерях мощности 5 % и более, чтобы нивелировать их, нужно взять кабель с сечением на 1 шаг больше. Для 220 Вт пятипроцентные потери это 11 Вт. В нашем случае потери значительно ниже, поэтому увеличивать сечение кабеля для питания кухонной вытяжки и прочей техники из примера не нужно.
Как рассчитать сечение жилы провода (кабеля) для 12 В и 24 В
Кабели на 12 В – 48 В чаще всего нужны на участках и не используются для общего разведения электрики по объекту. Методика расчета сечения провода для постоянного тока 12 В та же, что изложена выше, затем нужно выбирать подходящее значение в таблицах ПУЭ-2017.
Выполняя расчет сечения кабеля для постоянного тока обращайте особое внимание та то, какая максимальная сила тока (А) будет при работе. Чтобы избежать перегрева провода, важно иметь достаточный запас — после проведения расчетов значения округлять в большую сторону. Чтобы минимизировать потери мощности, рекомендуется составлять схему раскладки электропроводки таким образом, чтобы провода были максимально короткими.
Чтобы не проводить сложный расчет сечения провода для аккумулятора, который подключен к инверторному генератору, вы можете воспользоваться таблицей. В ней приведены показатели для кабеля длинной порядка 2 метров.
Таблица — Рекомендации по выбору сечения в соответствии с мощностью и напряжением для аккумуляторов
| Мощность инвертора, кВт | Рекомендуемое минимальное сечение провода мм² под заданной напряжение аккумуляторной батареи | ||
| 12 В | 24 В | 48 В | |
| 0,15 | 10 | 6 | - |
| 0,25 | 16 | 6 | - |
| 0,5 | 35 | 10 | - |
| 1 | 50 | 25 | - |
| 1,5 | 50 | 35 | - |
| 2 | 70 | 50 | - |
| 2,5 | 95 | 70 | 50 |
| 3 | - | 95 | 50 |
| 3,5 | - | 95 | 70 |
| 4,5 | - | - | 70 |
Те, кто купил оборудование, предназначенное для рынка США, может столкнуться с тем, что все параметры обозначены в соответствии с American Wire Gauge (AWG). Чтобы было проще сделать расчет сечения кабеля по току, воспользуйтесь таблицей.
Таблица – Соответствие показателей AWG току и площади сечения кабеля
| AWG | Максимальный ток на 1 проводник, А | Сечение, мм2 |
| 20 | 7 | 0.52 |
| 18 | 10 | 0.82 |
| 16 | 15 | 1.31 |
| 14 | 20 | 2 |
| 12 | 25 | 3.31 |
| 10 | 40 | 6.68 |
| 8 | 65 | 8.37 |
| 6 | 95 | 13.3 |
| 4 | 125 | 21.15 |
| 2 | 170 | 33.62 |
| 1 | 195 | 42.41 |
| 1/0 | 230 | 67.43 |
| 3/0 | 310 | 85 |
| 4/0 | 360 | 107.2 |
| 250 | 405 | 126.7 |
| 300 | 445 | 152 |
| 500 | 620 | 253.4 |
| 750 | 785 | 300.66 |
| 1000 | 935 | 506.7 |
Выполняя расчет сечения кабеля для солнечных батарей учитывайте, где будет осуществляться укладка, какие температуры будут действовать на провода, а также какая будет длина отрезком от источника энергии до точки потребления (сбора). В ПУЭ-2017 предусмотрена таблица поправочных коэффициентов, которые нужно использовать, выполняя расчет сечения провода.
Таблица — Поправочные коэффициенты при определении сечения кабеля, который будут использоваться при определенных температурных условиях
| Условная температура среды, °C | Нормированная температура изоляции, °C | Поправочные коэффициенты на токи при расчетной температуре среды, °C | |||||||||||
| -5 и ниже | 0 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | ||
| 15 | 80 | 1,14 | 1,11 | 1,08 | 1,04 | 1,00 | 0,96 | 0,92 | 0,88 | 0,83 | 0,78 | 0,73 | 0,68 |
| 25 | 80 | 1,24 | 1,20 | 1,17 | 1,13 | 1,09 | 1,04 | 1,00 | 0,95 | 0,90 | 0,85 | 0,80 | 0,74 |
| 25 | 70 | 1,29 | 1,24 | 1,20 | 1,15 | 1,11 | 1,05 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 |
| 15 | 65 | 1,18 | 1,14 | 1,10 | 1,05 | 1,00 | 0,95 | 0,89 | 0,84 | 0,77 | 0,71 | 0,63 | 0,55 |
| 25 | 65 | 1,32 | 1,27 | 1,22 | 1,17 | 1,12 | 1,06 | 1,00 | 0,94 | 0,87 | 0,79 | 0,71 | 0,61 |
| 15 | 60 | 1,20 | 1,15 | 1,12 | 1,06 | 1,00 | 0,94 | 0,88 | 0,82 | 0,75 | 0,67 | 0,57 | 0,47 |
| 25 | 60 | 1,36 | 1,31 | 1,25 | 1,20 | 1,13 | 1,07 | 1,00 | 0,93 | 0,85 | 0,76 | 0,66 | 0,54 |
| 15 | 55 | 1,22 | 1,17 | 1,12 | 1,07 | 1,00 | 0,93 | 0,86 | 0,79 | 0,71 | 0,61 | 0,50 | 0,36 |
| 25 | 55 | 1,41 | 1,35 | 1,29 | 1,23 | 1,15 | 1,08 | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
| 15 | 50 | 1,25 | 1,20 | 1,14 | 1,07 | 1,00 | 0,93 | 0,84 | 0,76 | 0,66 | 0,54 | 0,37 | - |
| 25 | 50 | 1,48 | 1,41 | 1,34 | 1,26 | 1,18 | 1,09 | 1,00 | 0,89 | 0,78 | 0,63 | 0,45 | - |
Ниже мы привели таблицу, по которой можно, зная ток и сечение кабеля, сориентироваться по максимальной рекомендованной длине (длинна провода в метрах).
Таблица — Максимальная рекомендованная длина кабеля в м с учетом сечения и тока для 12 В (потерями мощности менее 2 %)
| Сечение кабеля (мм2) | ||||||||||||
| Ток, А | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 |
| 1 | 7 | 10.91 | 17.65 | 28.57 | 42.86 | 70.6 | 109.1 | 176.5 | 244.9 | — | — | — |
| 2 | 3.53 | 5.45 | 8.82 | 14.29 | 21.4 | 35.3 | 54.5 | 88.2 | 122.4 | 171.4 | — | — |
| 4 | 1.76 | 2.73 | 4.41 | 7.14 | 10.7 | 17.6 | 27.3 | 44.1 | 61.2 | 85.7 | 130.4 | — |
| 6 | 1.18 | 1.82 | 2.94 | 4.76 | 7.1 | 11.7 | 18.2 | 29.4 | 40.8 | 57.1 | 87 | 117.6 |
| 8 | 0.88 | 1.36 | 2.2 | 3.57 | 5.4 | 8.8 | 13.6 | 22 | 30.6 | 42.9 | 65.25 | 88.2 |
| 10 | 0.71 | 1 | 1.76 | 2.86 | 4.3 | 7.1 | 10.9 | 17.7 | 24.5 | 34.3 | 52.2 | 70.6 |
| 15 | — | 0.73 | 1.18 | 1.9 | 2.9 | 4.7 | 7.3 | 11.8 | 16.3 | 22.9 | 34.8 | 47.1 |
| 20 | — | — | 0.88 | 1.43 | 2.1 | 3.5 | 5.5 | 8.8 | 12.2 | 17.1 | 26.1 | 35.3 |
| 25 | — | — | — | 1.14 | 1.7 | 2.8 | 4.4 | 7.1 | 9.8 | 13.7 | 20.9 | 28.2 |
| 30 | — | — | — | — | 1.4 | 2.4 | 3.6 | 5.9 | 8.2 | 11.4 | 17.4 | 23.5 |
| 40 | — | — | — | — | — | 1.8 | 2.7 | 4.4 | 6.1 | 8.5 | 13 | 17.6 |
| 50 | — | — | — | — | — | — | 2.2 | 3.5 | 4.9 | 6.9 | 10.4 | 14.1 |
| 100 | — | — | — | — | — | — | — | 1.7 | 2.4 | 3.4 | 5.2 | 7.1 |
| 150 | — | — | — | — | — | — | — | — | — | 2.3 | 3.5 | 4.7 |
| 200 | — | — | — | — | — | — | — | — | — | — | 2.6 | 3.5 |
Для 24 В длину, указанную в таблице, можно увеличивать в 2 раза.
Выше мы описали какие бывают способы рассчитать сечение кабеля. Правильно определить параметры можно, ориентируясь на таблицы и рекомендации ПУЭ-2017 (наиболее часто востребованные мы привели в этой статье). Если у вас при расчетах разными методами подучились отличающиеся значения сечений кабеля, тогда выбирайте, то значение, что больше, чтобы избежать риска перегрева и недостаточной мощности на выходе.
Как подобрать правильную толщину кабеля для дома, квартиры, гаража и прочих объектов
Чтобы избежать ошибок, рекомендуем доверять выбор схем укладки, определение необходимой длинны и расчет сечения кабеля профессионалам. Чаще всего, в жилых помещениях (квартирах и домах) используются гибкие провода с медными токопроводящими жилами:
- Для организации освещения выбирают кабели с сечением 1-1,5 мм², для подвода точечно 0,5-1 мм².
- Для питания розеток, к которым будет подключаться мелкая бытовая техника и компьютеры — 1,5-2,5 мм².
- К кондиционерам, накопительным водонагревателям, посудомоечным и стиральным машинам, электрогрилям и электропечам желательно проводить отдельный кабель с сечением жилы 1,5-2,5 мм² в зависимости от мощности оборудования.
- Для электроплиты необходим кабель 2,5-4 мм² при однофазном подключении, при трехфазном для большинства моделей устройств подойдет кабель с площадью сечения 2,5 мм²
Для прочих систем (вентиляции, отопления) расчеты сечений кабеля необходимо осуществлять с учетом мощности используемого оборудования. Надеемся, что наша статья и изложенные в ней правила расчета сечения кабеля на основе мощности планируемой нагрузки и прочих показателей помогли вам понять как обустроить надежное электроснабжение объекта. Если у вас есть вопросы, Вы можете обратиться за консультацией к экспертам Vencon.
