Розрахунок перетину кабелів — методики, приклади, рекомендації
Часто наші клієнти, які планують купити кондиціонер, бойлер, електричну варильну поверхню, запитують –”чому так важливий підбір перерізу кабелю (дроту) для живлення потужної техніки?”. Розберемо це питання, перш ніж обговоримо, як проводиться розрахунок перетину кабелю за потужністю.
Що таке перетин кабелю та на що впливає цей параметр
Перетин кабелю — це площа мідної або алюмінієвої струмопровідної жили, без урахування захисного ізоляційного шару, яка вимірюється при поперечному розрізі дроту під прямим кутом. Найчастіше такий зріз має форму кола, діаметр якого можна виміряти штангенциркулем. Потім площу наявного перерізу можна розрахувати за формулою:
де: S — площа, мм²;
d — діаметр кола в мм;
π — математична постійна, що дорівнює 3,14.
Якщо немає можливості виміряти діаметр жили за допомогою штангенциркуля, але є лінійка, то можна провести розрахунки таким чином. Зачистіть ділянку дроту довжиною до 5-10 см від ізоляційного шару. Якщо кабель двожильний, розділіть струмопровідні елементи та працюйте з однією з жил (гілок). Після зняття ізоляції щільно намотайте очищений струмопровідний елемент на лінійку. Виміряйте, яка відстань зайнята витками, та порахуйте, скільки у вас вийшло витків. Формула розрахунку перетину кабелю буде наступною:
де: S — площа, мм²;
L — довжина відрізка, який зайнятий витками струмопровідної жили, мм;
n — кількість витків, що помістилися на відрізку L;
π — математична постійна, що дорівнює 3,14.
Для зачистки струмопровідної жили від ізоляції обирайте якісний шарнірно-губцевий інструмент, щоб мінімально деформувати її та працювати з комфортом. Якщо розрахунок перетинів проводів, необхідних для об'єкта, виконано з помилками та використовуваний кабель не відповідає необхідним параметрам, тоді є ризик:
- Надмірного нагріву проводів при підключенні до них навантаження. Якщо струмопровідна жила тонша, ніж потрібно, вона буде нагрівати сама (через високий опір) та нагрівати навколишні поверхні. Зростає ризик виникнення пожежі.
- Того, що прилади, під'єднані як навантаження (медичне обладнання, системи зі складною чутливою електронікою) не працюватимуть. Від площі перетину кабелю залежить пропускна здатність. Що більший перетин, то вищою буде сила струму та напруги, що передаються від джерела до точки споживання, та нижчими будуть втрати потужності. Для захисту електрообладнання бажано кабелі підключати до джерел живлення через грамотно вибране захисне реле.
- Перевищення бюджету. При виборі проводів з перетином, який значно більший за необхідний, ви матимете запас потужності, але при цьому зростуть витрати на матеріали.
З огляду на наведену вище інформацію, виникає питання, як правильно розрахувати перетин кабелю для будинку, квартири, офісу та інших об'єктів, які вихідні параметри потрібні для прорахунків.
Що необхідно врахувати, проводячи розрахунок перетину дроту
Щоб розрахунок перерізу проводів був вірним, важливо враховувати низку параметрів. Про основні ми розповімо нижче.
Номінальна сумарна напруга навантаження та пікова
Важливо враховувати, що у деяких електроприладів під час запуску споживана ними потужність значно вища за номінальну. Наприклад, у холодильників, кондиціонерів, пральних машин, електродрилів, пускова потужність перевищує номінальну у 2-3 рази. Щоб під час розрахунку перетину кабелю враховувати навантаження, рекомендуємо визначити сумарну потужність навантаження за формулою:
де: Р сум — навантаження, яке буде під'єднано на електрокабель;
Р1…Р4 — потужність, споживана приладами (мікрохвильовкою, холодильником, комп'ютером, телевізором, іншими), які виступатимуть як навантаження.
У деяких випадках, якщо планується не всю техніку підключати до живлення одночасно, рекомендується отримане під час розрахунків значення помножити на 0,8 або 0,9. Але таке рішення краще довірити фахівцеві. Часто так буває, що з часом у домі з'являється більше побутової техніки або стара замінюється на потужнішу. Тому, щоб не міняти портом проводку, зручно мати невеликий запас.
Матеріал, з якого зроблена струмопровідна жила
У алюмінію та міді різні властивості. Для прикладу — при однофазному підключенні силового кабелю з площею перетину 2,5 мм та інших рівних параметрах:
- мідна жила забезпечує проведення струму силою 2,7 А з потужністю 5,3 кВт;
- алюмінієва лише 21 А та 4,2 кВт.
Водночас у гнучких проводів із мідною жилою, за перерізу 2,5 мм, забезпечує проведення енергії з силою струму 33 А з потужністю 6,5 кВт. А для напруги 380 В за перерізу 2,5 мм у мідних кабелів сила струму, що проводиться, — 25 А за потужності 13,2 кВт. У алюмінієвих — 19 А. Щоб зорієнтуватися, які приблизно значення ви можете отримати під час розрахунків, можна ознайомитися з інформацією, викладеною в ПУЕ-2017 (Правилах влаштування електроустановок, які затверджені в липні 2017 р. Міністерством енергетики та вугільної промисловості) або таблицях нижче.

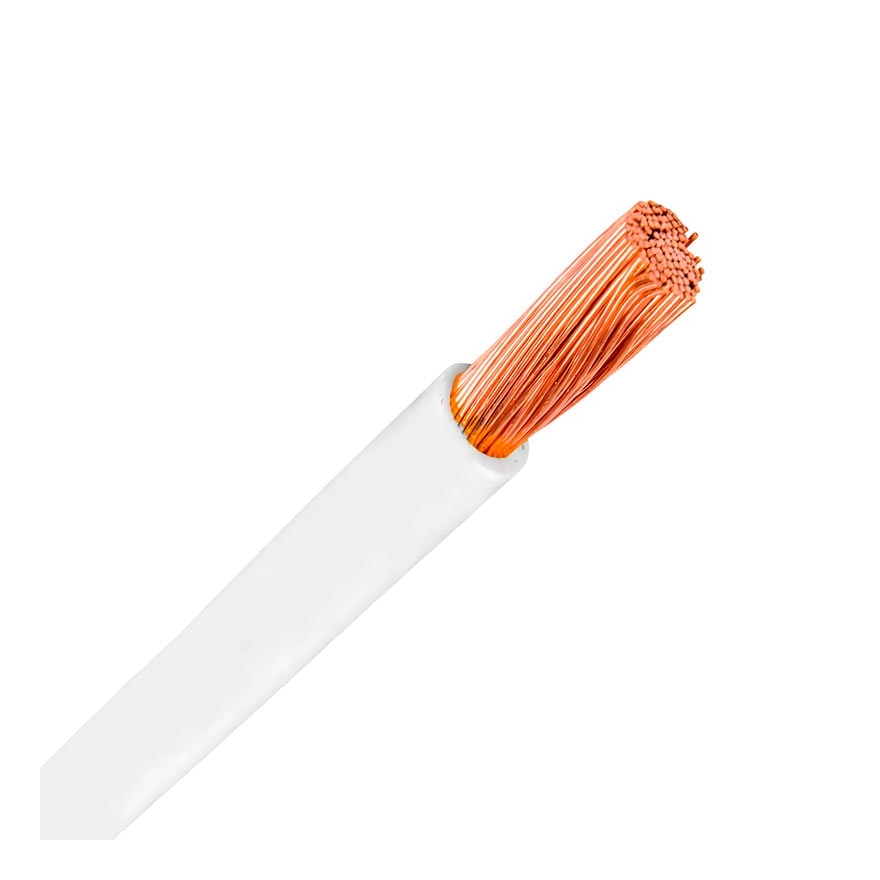

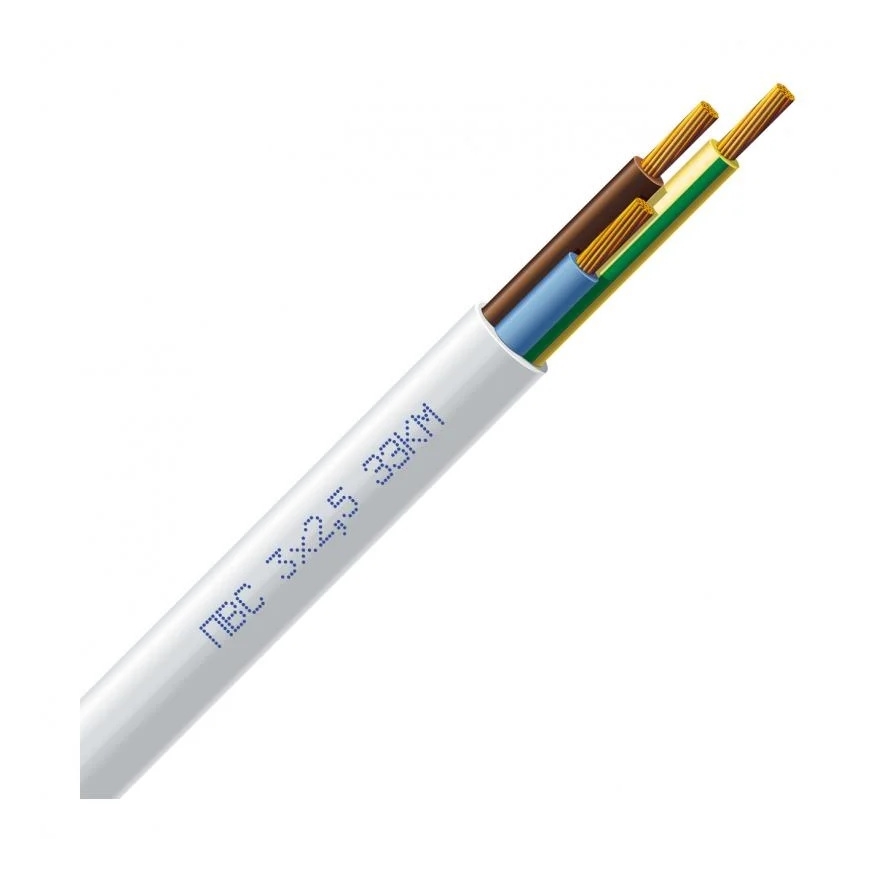

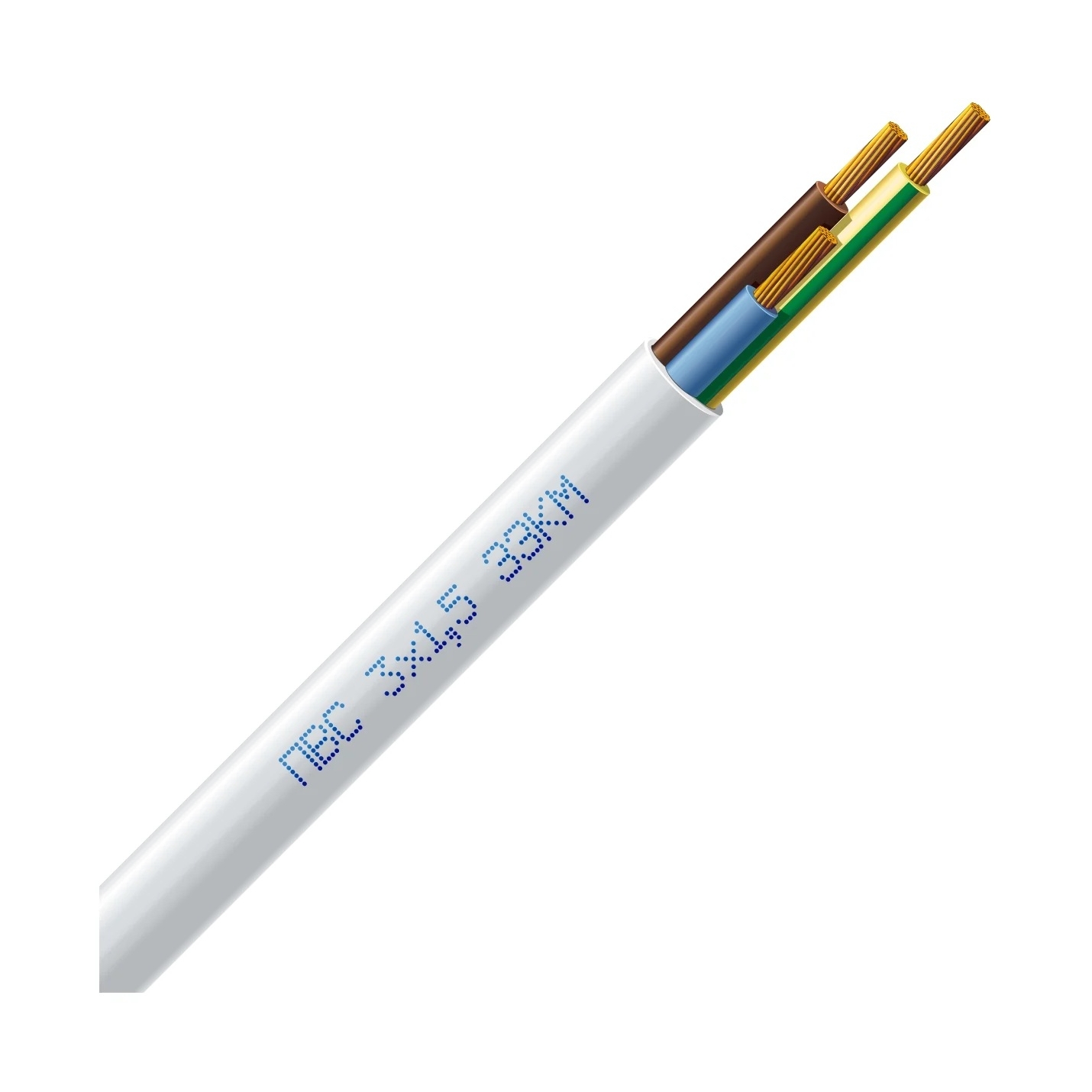

Таблиця — Розрахунку перерізу кабелю за силою струму та потужності для гнучкого кабелю з 1 мідною жилою (ПВС, ШВВП).

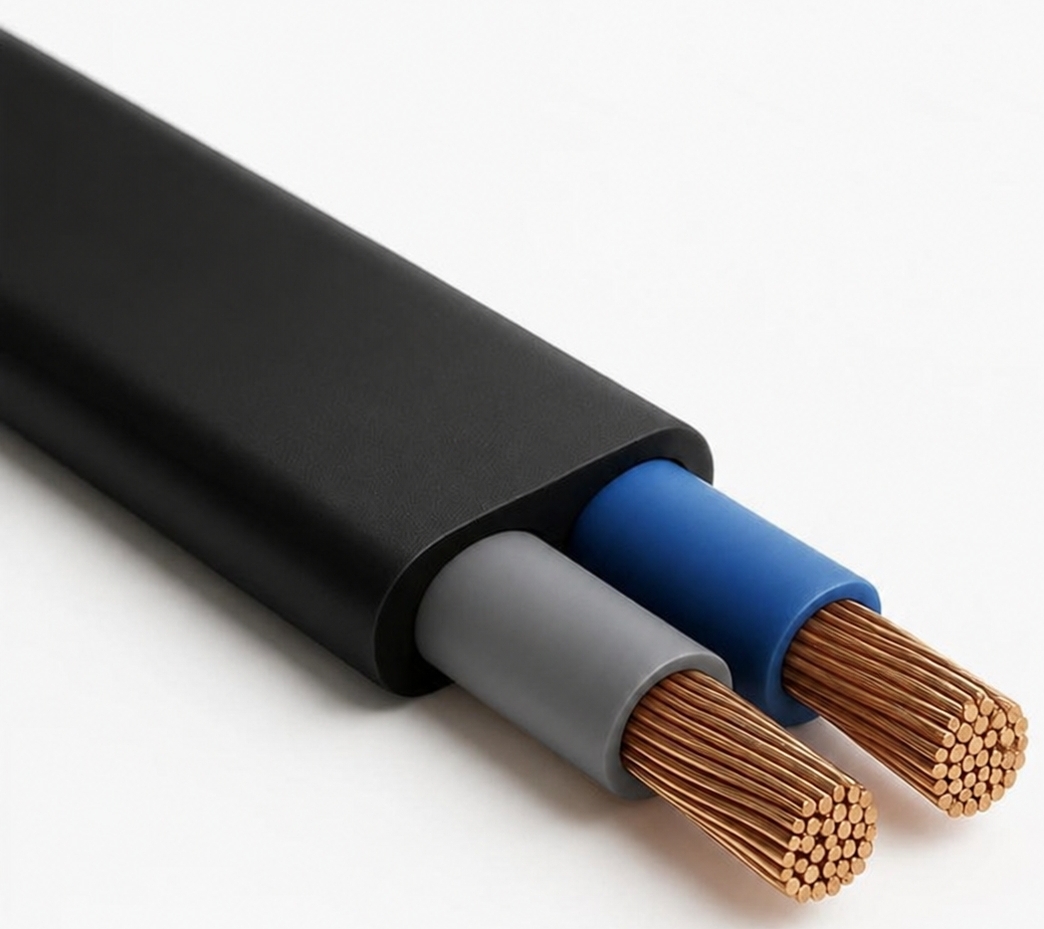

| Гнучкі шнури та кабелі (КГ) з мідною багатодротяною жилою | ||||
| Для 1 фази (220 В) за коефіцієнта потужності (cosφ) — 0,8 | Для 3 фаз (380 В) за коефіцієнта потужності (cosφ) — 0,8 | |||
| Перетин, мм² | Струм, А | Потужність, Вт | Струм, А | Потужність, Вт |
| 0,5 | 12 | 2500 | ||
| 0,75 | 16 | 3200 | ||
| 1 | 18 | 3600 | 16 | 7700 |
| 1,5 | 23 | 4600 | 20 | 9600 |
| 2,5 | 33 | 6500 | 28 | 13400 |
| 4 | 43 | 8500 | 36 | 17300 |
| 6 | 55 | 10900 | 45 | 21600 |
| 10 | 75 | 14900 | 60 | 28800 |

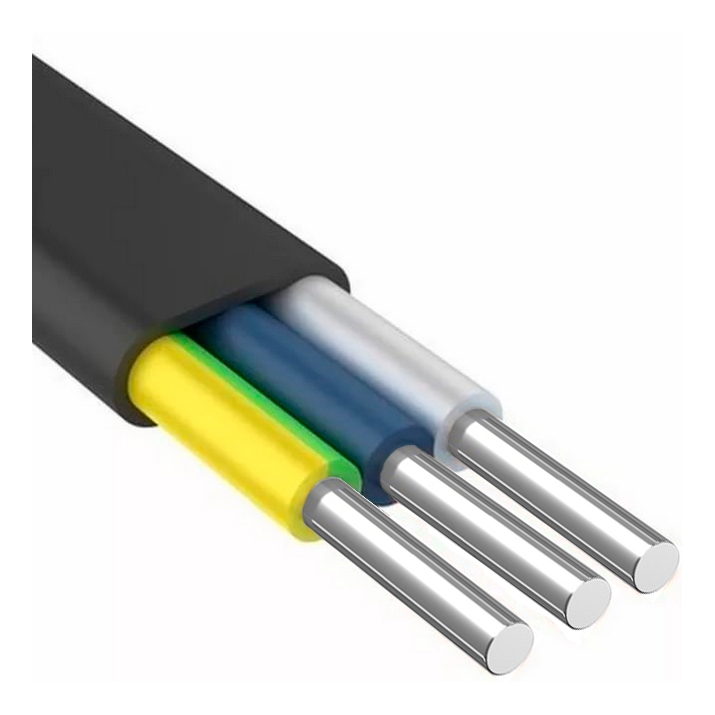

Таблиця — Розрахунку перерізу кабелю за силою струму та потужністю для кабелю з монолітною жилою (ВВГ) та силового кабелю з алюмінієвою жилою (АВВГ).
| Перетин, мм² | Кабель із мідною струмопровідною жилою за коефіцієнта потужності (cosφ) — 0,8 | Кабель з алюмінієвою струмопровідною жилою за коефіцієнта потужності (cosφ) — 0,8 | ||||||
| Для 1 фази (220 В) | Для 3 фаз (380 В) | Для 1 фази (220 В) | Для 3 фаз (380 В) | |||||
| Струм, А | Потужність, Вт | Струм, А | Потужність, Вт | Струм, А | Потужність, Вт | Струм, А | Потужність, Вт | |
| 1,5 | 19 | 3 800 | 19 | 10 000 | ||||
| 2,5 | 27 | 5 300 | 25 | 13 200 | 21 | 4 200 | 19 | 10 000 |
| 4 | 38 | 7 500 | 35 | 18 500 | 29 | 5 700 | 27 | 14 300 |
| 6 | 50 | 9 900 | 42 | 22 00 | 38 | 7 500 | 32 | 17 000 |
| 10 | 70 | 14 000 | 55 | 29 000 | 55 | 11 000 | 42 | 22 000 |
| 16 | 90 | 18 000 | 75 | 40 000 | 70 | 14 000 | 60 | 32 000 |
| 25 | 115 | 23 000 | 95 | 50 000 | 90 | 18 000 | 75 | 40 000 |
| 35 | 140 | 28 000 | 120 | 63 000 | 105 | 21 000 | 90 | 48 000 |
| 50 | 175 | 35 000 | 145 | 77 000 | 135 | 27 000 | 110 | 58 000 |
| 70 | 215 | 43 000 | 180 | 95 000 | 165 | 33 000 | 140 | 74 000 |
| 95 | 260 | 51 000 | 220 | 116 000 | 200 | 40 000 | 170 | 90 000 |
| 120 | 300 | 59 000 | 260 | 137 000 | 230 | 46 000 | 200 | 106 000 |
Ізоляційний матеріал
У наші дні у продажу є дроти, у яких для створення діелектричного ізоляційного шару використовуються ПВХ, поліетилен, гума, фторопласт, інші матеріали. Всі вони відрізняються гнучкістю, різною стійкістю до підвищення температур та впливу зовнішніх факторів. Виконуючи розрахунок перетину кабелю 380 В та 220 В важливо не помилитися, інакше оболонка може почати плавитися, що не тільки збільшить ризик виникнення пожежонебезпечних ситуацій, а й призведе до порушення діелектричних властивостей шару (може почати пробивати струм на поверхні, яких торкається дріт).
Спосіб та місце укладання кабелю
Визначаючи, який перетин кабелю потрібен для живлення електроплити, кондиціонера, інших потужних приладів, важливо враховувати, де його буде укладено. Від того, чим та де кріпиться дріт, залежить швидкість та ступінь його охолодження. Наприклад, зовнішній дріт, закріплений на стіні, охолоджуватиметься швидше, ніж той, який вмурований у стіну з якісною системою термоізоляції.
Довжину проводу, який йде від точки введення до точок підключення навантаження
Виконуючи розрахунок перерізу дроту у квартирі, будинку, офісі, гаражі та на інших об'єктах, враховуйте, що чим довший кабель, тим вищі втрати потужності. Тому коли періодично при використанні проводів невеликого перерізу користувачам складно зрозуміти, чому прилади, що вимагають точних параметрів напруги та сили струму, працюють некоректно, адже виміри в розподільній коробці показують достатні параметри електроенергії.
Деякі електрики використовують спрощений розрахунок перетину мідного дроту за струмом. Для цього потрібно знати, яка сила струму необхідна на виході. А далі рахувати за формулою:
де: S — площа перетину кабелю в мм²;
I — необхідна на виході сила струму, А.
Щоб зрозуміти, яку товщину кабелю вибрати, отримане значення рекомендується округлити в більший бік. Наприклад
Округляємо в більший бік та отримуємо 4 мм². Цей спрощений розрахунок перерізу кабелю по діаметру дає лише приблизне значення у випадках, коли розрахунки перерізу дроту потрібні для приміщення, в якому максимальна необхідна сила струму до 40 А. Його можна використовувати, якщо потрібно, наприклад, визначитися, який кабель потрібен безпосередньо від щитка розподілу до кондиціонера, бойлера або іншого пристрою. Для вулиці та мереж із силою струму 50 А та більше ця формула некоректна, оскільки не враховує безліч нюансів. Нижче ми розповімо про розрахунок перетину дроту за струмом 12 Вольт, 24,220,380, а також про інші методики.
Як розрахувати перетин кабелю — методики прорахунків
У більшості випадків розрахунок перерізу кабелю 12 В, 220 В, 380 В проводиться за:
- Потужності, яку необхідно отримати в точках, де буде підключатися навантаження.
- Струмом, необхідним для забезпечення якісної роботи навантаження.
- Втрат потужності для певної довжини кабелю. Допустиме значення — до 5 %, якщо воно перевищене, відповідно до ПУЕ-2017 рекомендується збільшити на 1 крок (узяти більший перетин).
Розрахунок перетину кабелю за потужністю та довжиною
Щоб провести розрахунок перерізу дроту за потужністю, необхідно заздалегідь продумати, скільки розеток, точок освітлення та інших споживачів буде під'єднано до кабелю. Потім потрібно обміркувати, які електроприлади ви плануєте використовувати, вивчити інструкцію до них, щоб дізнатися споживану ними потужність. Щоб не помилитися, випишіть список приладів, які споживають енергію на цій ділянці, та навпроти них проставте потужність. Далі виконуємо розрахунок перерізу кабелю, формула визначення потужності наведено нижче, за отриманим результатом підбираємо потрібну площу перерізу в таблицях:
де: Р сум — навантаження, яке буде під'єднано на електрокабель;
Р1, Р2... Рn — потужність, яку споживають прилади, Вт;
Кз — коефіцієнт запасу, найчастіше експерти закладають 1,15-1,5;
Кcosφ — коефіцієнт, що показує, який відсоток потенційного навантаження залучений одночасно в більшу частину часу. Цей показник найчастіше варіюється від 0,8 до 1.
Після отримання необхідної потужності, використовується відповідна таблиця розрахунок перетину кабелю з ПУЕ-2017. Наприклад, ви плануєте проводити проводку на кухню, де стоятимуть:
- холодильник, зі споживанням 400 Вт;
- накопичувальний електроводонагрівач з об'ємом бака 10-15 л та ТЕНом потужністю 1500 Вт;
- кухонний комбайн — 1000 Вт;
- мікрохвильова піч — 1500 Вт;
- електром'ясорубка — 1500 Вт;
- посудомийна машина — 3000 Вт;
- кавомашина — 1000 Вт;
- кухонна витяжка — 200 Вт;
- освітлювальні прилади — 200 Вт.
Адже кухня частіше використовує багато електроприладів, на відміну від інших приміщень, але при цьому лише частина з них працює одночасно. Розрахунок перетину дроту на навантаження, перераховане вище, матиме такий вигляд:
Оскільки планується використовувати мідний кабель з 1 фазним підключенням, то, проаналізувавши таблицю вище, обираємо мідний кабель перерізом 6 мм², який витримує навантаження 9 900 Вт за сили струму 50 А. Підбирали відповідний варіант саме з міді, відповідно до рекомендацій, викладених у ПУЕ-2017.
Розрахунок перерізу дроту за струмом: формули та довідкова інформація
Напевно ви помічали, що в інструкції до техніки часто вказують не тільки споживану потужність, а й струм. Знаючи цю інформацію, можна також провести розрахунок перерізу кабелю для будинку, квартири, приміщення загалом або окремого простору. Для однофазної мережі використовується формула:
де: I — струм, А;
P сум — сумарна напруга, споживана навантаженням (потужність), Вт;
U — напруга в мережі (220 В).
Для розрахунку струму в трифазній електромережі використовується ось така формула розрахунку перерізу кабелю, щоб визначитися зі струмом та потім одна з таблиць ПУЕ-2017:
де, I — струм, А;
P сум — сумарна напруга, споживана навантаженням (потужність), Вт;
U — напруга в мережі (380 В).
Якщо продовжити розглядати кухню, описану вище, тоді виходить:
Дивимося таблиці ПУЕ-2017 та вибираємо відповідне значення. Відкриваємо відповідні таблиці в ПУЕ-2017 (одна з них частково наведена нижче) та вибираємо відповідний перетин. Для нашого випадку це — 6 мм².
Як бачите, обидва розрахунки дали ідентичний результат. Саме з ним у нас будуть ефективно працювати всі кухонні прилади — холодильник, посудомийна машина, мікрохвильовка та інше.
Таблиця — Розрахунок перетину кабелю за струмом
| Перетин жили кабелю, мм² | Струм (А) для кабелів із різним методом укладання та кількістю струмопровідних жил | |||||
| Відкрите укладання | В одній трубі (ізоляційному кожусі) | |||||
| 2-х одножильних | 3-х одножильних | 4-х одножильних | 1 двожильного | 1 трижильного | ||
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
Вище, коли ми перераховували важливі критерії розрахунку перетину дроту, ми згадували, що чим довший кабель, тим будуть більшими втрати потужності. У квартирах із невеликою площею можна використовувати схеми, за яких від розподільника енергії йдуть до зон споживання відносно невеликі відрізки струмопровідних елементів. У багатоповерхових будинках це не завжди зручно, там використовуються довгі дроти. Тому, використовуючи розрахунок переріз дроту за струмом, необхідно зробити поправку на довжину кабелю. Для цього використовується формула:
де: Uп — втрати напруги, Вт;
Ін — струм навантаження, А;
L — довжина кабелю, для якого проводяться розрахунки, м;
r — питомий електричний опір, Ом*мм²/м;
S — площа перерізу струмопровідної жили, мм².
Питомий опір (r, Ом*мм²/м) для міді — 0,0175, алюмінію — 0,0289, вольфраму — 0,053, сталі — 0,120, ніхрому — 1,1. Продовжимо розбирати на прикладі, який викладено вище. Припустимо, довжина обраного кабелю з перетином 6 мм² буде у нас 25 м. Тоді втрати напруги складуть:
Рекомендації з розрахунку перерізу кабелю, якими користуються експерти, свідчать, що в разі втрат потужності 5 % та більше, щоб нівелювати їх, потрібно взяти кабель із перерізом на 1 крок більшим. Для 220 Вт п'ятивідсоткові втрати це 11 Вт. У нашому випадку втрати значно нижчі, тому збільшувати перетин кабелю для живлення кухонної витяжки та іншої техніки з прикладу не потрібно.
Як розрахувати перетин жили дроту (кабелю) для 12 В та 24 В
Кабелі на 12 В – 48 В найчастіше потрібні на ділянках та не використовуються для загального розведення електрики по об'єкту. Методика розрахунку перерізу дроту для постійного струму 12 В та ж, що викладена вище, потім потрібно вибирати відповідне значення в таблицях ПУЕ-2017.
Виконуючи розрахунок перетину кабелю для постійного струму, звертайте особливу увагу на те, яка максимальна сила струму (А) буде під час роботи. Щоб уникнути перегріву дроту, важливо мати достатній запас — після проведення розрахунків значення округляти в більшу сторону. Щоб мінімізувати втрати потужності, рекомендується складати схему розкладки електропроводки таким чином, щоб дроти були максимально короткими.
Щоб не проводити складний розрахунок перерізу дроту для акумулятора, який під'єднано до інверторного генератора, ви можете скористатися таблицею. У ній наведено показники для кабелю довжиною близько 2 метрів.
Таблиця — Рекомендації щодо вибору перетину відповідно до потужності та напруги для акумуляторів
| Потужність інвертора, кВт | Рекомендований мінімальний перетин дроту мм² під задану напругу акумуляторної батареї | ||
| 12 В | 24 В | 48 В | |
| 0,15 | 10 | 6 | - |
| 0,25 | 16 | 6 | - |
| 0,5 | 35 | 10 | - |
| 1 | 50 | 25 | - |
| 1,5 | 50 | 35 | - |
| 2 | 70 | 50 | - |
| 2,5 | 95 | 70 | 50 |
| 3 | - | 95 | 50 |
| 3,5 | - | 95 | 70 |
| 4,5 | - | - | 70 |
Ті, хто придбав обладнання, призначене для ринку США, може зіткнутися з тим, що всі параметри позначені відповідно до American Wire Gauge (AWG). Щоб було простіше зробити розрахунок перетину кабелю за струмом, скористайтеся таблицею.
Таблиця – Відповідність показників AWG струму та площі перетину кабелю
| AWG | Максимальний струм на 1 провідник, А | Перетин, мм2 |
| 20 | 7 | 0.52 |
| 18 | 10 | 0.82 |
| 16 | 15 | 1.31 |
| 14 | 20 | 2 |
| 12 | 25 | 3.31 |
| 10 | 40 | 6.68 |
| 8 | 65 | 8.37 |
| 6 | 95 | 13.3 |
| 4 | 125 | 21.15 |
| 2 | 170 | 33.62 |
| 1 | 195 | 42.41 |
| 1/0 | 230 | 67.43 |
| 3/0 | 310 | 85 |
| 4/0 | 360 | 107.2 |
| 250 | 405 | 126.7 |
| 300 | 445 | 152 |
| 500 | 620 | 253.4 |
| 750 | 785 | 300.66 |
| 1000 | 935 | 506.7 |
Виконуючи розрахунок перерізу кабелю для сонячних батарей, враховуйте, де буде здійснюватися укладання, які температури будуть діяти на дроти, а також яка буде довжина відрізком від джерела енергії до точки споживання (збору). У ПУЕ-2017 передбачена таблиця коригувальних коефіцієнтів, які потрібно використовувати, виконуючи розрахунок перерізу проводу.
Таблиця — Корекційні коефіцієнти при визначенні перерізу кабелю, який буде використовуватися при певних температурних умовах
| Умовна температура середовища, °C | Нормована температура жил, °C | Поправочні коефіцієнти на струми за розрахункової температури середовища, °C | |||||||||||
| -5 і нижче | 0 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | ||
| 15 | 80 | 1,14 | 1,11 | 1,08 | 1,04 | 1,00 | 0,96 | 0,92 | 0,88 | 0,83 | 0,78 | 0,73 | 0,68 |
| 25 | 80 | 1,24 | 1,20 | 1,17 | 1,13 | 1,09 | 1,04 | 1,00 | 0,95 | 0,90 | 0,85 | 0,80 | 0,74 |
| 25 | 70 | 1,29 | 1,24 | 1,20 | 1,15 | 1,11 | 1,05 | 1,00 | 0,94 | 0,88 | 0,81 | 0,74 | 0,67 |
| 15 | 65 | 1,18 | 1,14 | 1,10 | 1,05 | 1,00 | 0,95 | 0,89 | 0,84 | 0,77 | 0,71 | 0,63 | 0,55 |
| 25 | 65 | 1,32 | 1,27 | 1,22 | 1,17 | 1,12 | 1,06 | 1,00 | 0,94 | 0,87 | 0,79 | 0,71 | 0,61 |
| 15 | 60 | 1,20 | 1,15 | 1,12 | 1,06 | 1,00 | 0,94 | 0,88 | 0,82 | 0,75 | 0,67 | 0,57 | 0,47 |
| 25 | 60 | 1,36 | 1,31 | 1,25 | 1,20 | 1,13 | 1,07 | 1,00 | 0,93 | 0,85 | 0,76 | 0,66 | 0,54 |
| 15 | 55 | 1,22 | 1,17 | 1,12 | 1,07 | 1,00 | 0,93 | 0,86 | 0,79 | 0,71 | 0,61 | 0,50 | 0,36 |
| 25 | 55 | 1,41 | 1,35 | 1,29 | 1,23 | 1,15 | 1,08 | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
| 15 | 50 | 1,25 | 1,20 | 1,14 | 1,07 | 1,00 | 0,93 | 0,84 | 0,76 | 0,66 | 0,54 | 0,37 | - |
| 25 | 50 | 1,48 | 1,41 | 1,34 | 1,26 | 1,18 | 1,09 | 1,00 | 0,89 | 0,78 | 0,63 | 0,45 | - |
Нижче ми навели таблицю, за якою можна, знаючи струм та переріз кабелю, зорієнтуватися за максимальною рекомендованою довжиною (довжина проводу в метрах).
Таблиця — Максимальна рекомендована довжина кабелю в м з урахуванням перерізу та струму для 12 В (втратами потужності менше ніж 2 %)
| Перетин кабелю (мм2) | ||||||||||||
| Струм, А | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 |
| 1 | 7 | 10.91 | 17.65 | 28.57 | 42.86 | 70.6 | 109.1 | 176.5 | 244.9 | — | — | — |
| 2 | 3.53 | 5.45 | 8.82 | 14.29 | 21.4 | 35.3 | 54.5 | 88.2 | 122.4 | 171.4 | — | — |
| 4 | 1.76 | 2.73 | 4.41 | 7.14 | 10.7 | 17.6 | 27.3 | 44.1 | 61.2 | 85.7 | 130.4 | — |
| 6 | 1.18 | 1.82 | 2.94 | 4.76 | 7.1 | 11.7 | 18.2 | 29.4 | 40.8 | 57.1 | 87 | 117.6 |
| 8 | 0.88 | 1.36 | 2.2 | 3.57 | 5.4 | 8.8 | 13.6 | 22 | 30.6 | 42.9 | 65.25 | 88.2 |
| 10 | 0.71 | 1 | 1.76 | 2.86 | 4.3 | 7.1 | 10.9 | 17.7 | 24.5 | 34.3 | 52.2 | 70.6 |
| 15 | — | 0.73 | 1.18 | 1.9 | 2.9 | 4.7 | 7.3 | 11.8 | 16.3 | 22.9 | 34.8 | 47.1 |
| 20 | — | — | 0.88 | 1.43 | 2.1 | 3.5 | 5.5 | 8.8 | 12.2 | 17.1 | 26.1 | 35.3 |
| 25 | — | — | — | 1.14 | 1.7 | 2.8 | 4.4 | 7.1 | 9.8 | 13.7 | 20.9 | 28.2 |
| 30 | — | — | — | — | 1.4 | 2.4 | 3.6 | 5.9 | 8.2 | 11.4 | 17.4 | 23.5 |
| 40 | — | — | — | — | — | 1.8 | 2.7 | 4.4 | 6.1 | 8.5 | 13 | 17.6 |
| 50 | — | — | — | — | — | — | 2.2 | 3.5 | 4.9 | 6.9 | 10.4 | 14.1 |
| 100 | — | — | — | — | — | — | — | 1.7 | 2.4 | 3.4 | 5.2 | 7.1 |
| 150 | — | — | — | — | — | — | — | — | — | 2.3 | 3.5 | 4.7 |
| 200 | — | — | — | — | — | — | — | — | — | — | 2.6 | 3.5 |
Для 24 В довжину, зазначену в таблиці, можна збільшувати у 2 рази.
Вище ми описали які бувають способи розрахувати перетин кабелю. Правильно визначити параметри можна, орієнтуючись на таблиці та рекомендації ПУЕ-2017 (найбільш часто використовувані ми навели в цій статті). Якщо у вас під час розрахунків різними методами підучилися відмінні значення перетинів кабелю, тоді обирайте те значення, що більше, щоб уникнути ризику перегріву та недостатньої потужності на виході.
Як підібрати правильну товщину кабелю для будинку, квартири, гаража та інших об'єктів
Щоб уникнути помилок, рекомендуємо довіряти вибір схем укладання, визначення необхідної довжини та розрахунок перетину кабелю професіоналам. Найчастіше, в житлових приміщеннях (квартирах та будинках) використовуються гнучкі дроти з мідними струмопровідними жилами:
- Для організації освітлення вибирають кабелі з перетином 1-1,5 мм², для підведення точково 0,5-1 мм².
- Для живлення розеток, до яких під'єднуватимуть дрібну побутову техніку та комп'ютери, — 1,5-2,5 мм².
- До кондиціонерів, накопичувальних водонагрівачів, посудомийних та пральних машин, електрогрилів та електропечей бажано проводити окремий кабель із перетином жили 1,5-2,5 мм² залежно від потужності обладнання.
- Для електроплити необхідний кабель 2,5-4 мм² за однофазного під'єднання, за трифазного — для більшості моделей пристроїв підійде кабель із площею перетину 2,5 мм².
Для інших систем (вентиляції, опалення) розрахунки перетинів кабелю необхідно здійснювати з урахуванням потужності використовуваного обладнання. Сподіваємося, що наша стаття та викладені в ній правила розрахунку перерізу кабелю на основі потужності планованого навантаження та інших показників, допомогли вам зрозуміти, як облаштувати надійне електропостачання об'єкта. Якщо у вас є питання, ви можете звернутися за консультацією до експертів Vencon.
