Завоздушивание – это проблема любой водяной отопительной системы. Воздушные пробки не дают пройти теплоносителю и нормально разогреть систему. В результате энергия на обогрев тратится, а тепла получается мало или оно вовсе отсутствует. Если вы пользуетесь радиаторами для обогрева, то наверняка вам не раз приходилось удалять воздух из системы. И если вы решили купить и установить обогреваемый пол, то эта проблема никуда не денется – в нем воздух также нужно будет удалять. Из-за более длинных контуров со сложной геометрией развоздушивание теплого пола происходит с определенными особенностями. Рассмотрим, как это сделать, когда это необходимо, почему образуются пробки и как понять, что они есть.
Как понять, что появился воздух в теплом полу
Прежде чем принимать меры по удалению воздуха из системы теплого пола, нужно разобраться, действительно ли он там есть. Вот несколько способов определить это:
- Неравномерный прогрев. Это самый очевидный и главный признак того, что в контурах теплого пола появился воздух – он будет прогреваться неравномерно. Это может проявляться по-разному – на одном участке одного контура температура может сильно отличаться от другого участка того же контура; или на разных контурах температура будет разной при условии, что подача теплоносителя в них осуществляется одинаково.
- Слышны звуки бульканья. О наличии воздушных пробок в контурах теплого пола свидетельствует периодический звук бульканья. Он образуется в то время, когда пузырьки воздуха движутся по системе.
- Громкая, неравномерная работа насоса. Если циркуляционный насос начал работать громко, трещит, гудит, вращается прерывисто, то это также признак воздушных масс в контурах. Именно в те моменты, когда звук насоса резко меняется, через него проходят воздушные пробки. Помните, что насосы для циркуляции воды изнашиваются сильнее, когда перекачивают воздух – на рынке Украины доступны модели с защитой от сухого хода.
- Слишком большая разница температур между подачей и обратным потоком. Допустимая разница температур 5-10 °C. Если обратный поток холоднее подачи на 20 °C или более, то теплоноситель теряет слишком много тепла, двигаясь по контуру. Значит есть воздушные пробки. Почувствовать эту разницу можно, осторожно прикоснувшись рукой к трубам подачи и обратного потока.
- Давление в системе нестабильно. Если в системе теплого пола установлен манометр, который измеряет давление, то при наличии воздушных пробок вы увидите, что его стрелка значительно колеблется. Давление резко меняется, когда воздух проходит через манометр.
Обратите внимание, что если обогрев организован нагревательным кабелем теплого пола, матом или пленкой, то ни о каком заполнении воздухом речи быть не может. Все электрические виды теплых полов не используют теплоноситель, герметичные системы, поэтому не могут заполняться воздухом.
Если вам стало понятно, что есть воздух в теплых полах, как выгнать его мы рассмотрим далее. Эксплуатировать систему в таком состоянии нельзя.
Как развоздушить теплый пол
Удаление воздушных пробок из теплого пола можно выполнить разными способами. Это зависит от того, как организована система обогрева, какие элементы в ней используются. Рассмотрим доступные методы.

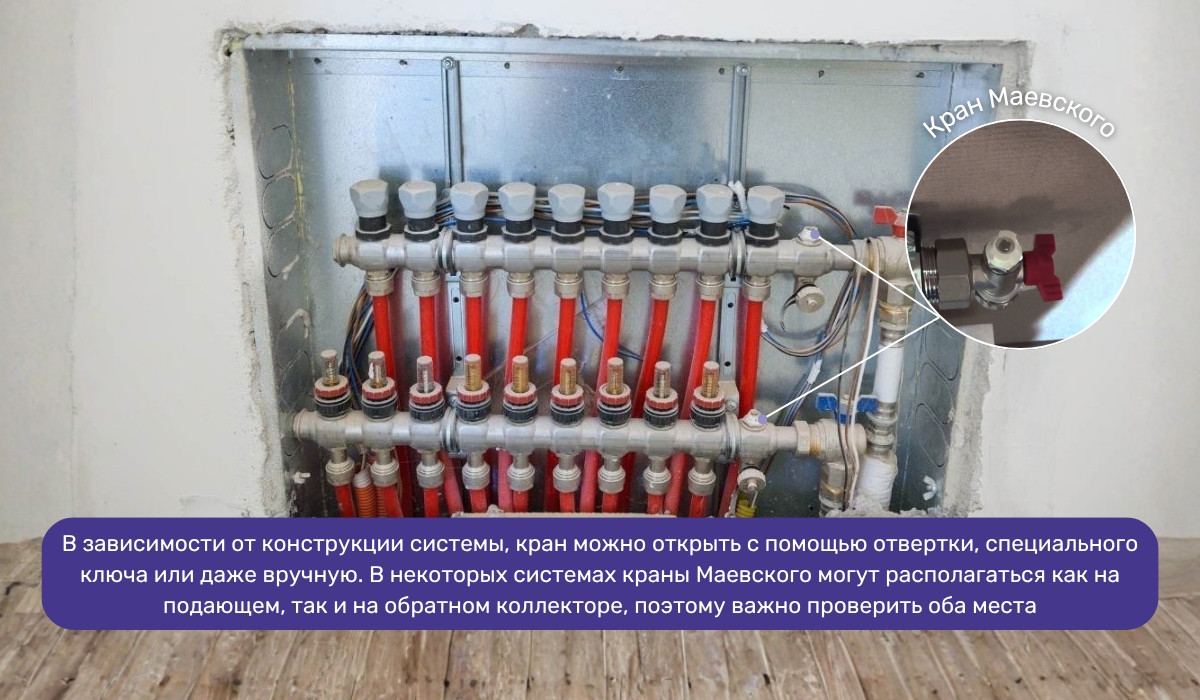

Как спустить воздух с теплого пола через кран Маевского
Кран Маевского – это простое и недорогое устройство, которое используется в различных водяных системах отопления уже почти сотню лет. Обычно его наличие (или другого, более совершенного аналогичного устройства) всегда предусматривается при проектировании и выборе оборудования для надежного теплого пола. Найти кран Маевского в теплом полу можно на коллекторе, возле него или в самой высокой точке этой отопительной системы. Чтобы выпустить воздух таким способом, сделайте следующее:
- отключите насос и котел – давление насоса заставит пузырьки перемещаться, что затруднит удаление воздуха из теплого пола, а котел нагреет теплоноситель, что может привести к ожогам;
- перекройте все контуры теплого пола, кроме одного – это нужно для того, чтобы воздушная пробка не «путешествовала» по всей системе, а вышла как можно быстрее;
- откройте кран Маевского на четверть или половину оборота (не стоит крутить больше, может повысить давление, кран выйдет из строя и случится потоп), до тех пор, пока не услышите шипение – это выходит воздух, в зависимости от конструкции открывать кран можно отверткой, ключом или даже без инструментов;
- с воздухом будет выходить вода, поэтому подготовьте тряпку и емкость, куда она будет стекать;
- как только вода пошла без пузырьков, воздух из системы теплого пола удален, можно полностью закрывать кран Маевского, в положение, как он был изначально;
- затем перекройте единственный открытый контур и откройте другой, повторите процедуру с открытием крана Маевского;
- поскольку часть воды вышла из теплого пола вместе с воздухом, нужно восполнить количество теплоносителя в нем – для этого подкачайте воду через подпиточный кран, следите за давлением, оно не должно превышать 2 бара.
Затем можно включить насос и котел и дать системе поработать. Поскольку укладка пола с подогревом происходит со сложной и разнообразной геометрией контура, весь воздух выйдет не сразу. Развоздушка теплого пола должна быть повторена еще несколько раз через 1-2 дня, чтобы добиться полного удаления пробок.
Как стравить воздух с теплого пола без крана Маевского
Если в системе для отопления отсутствует кран Маевского или другое аналогичное устройство, то возникает вопрос – как спустить воздух из теплого пола. Можно пойти другим путем. Нужно сделать следующее:
- Выключите насос и котел. Насос не должен работать, поскольку дополнительное давление в системе в этом случае не нужно. А отключение котла предотвращает нагрев теплоносителя, чтобы не обжечься.

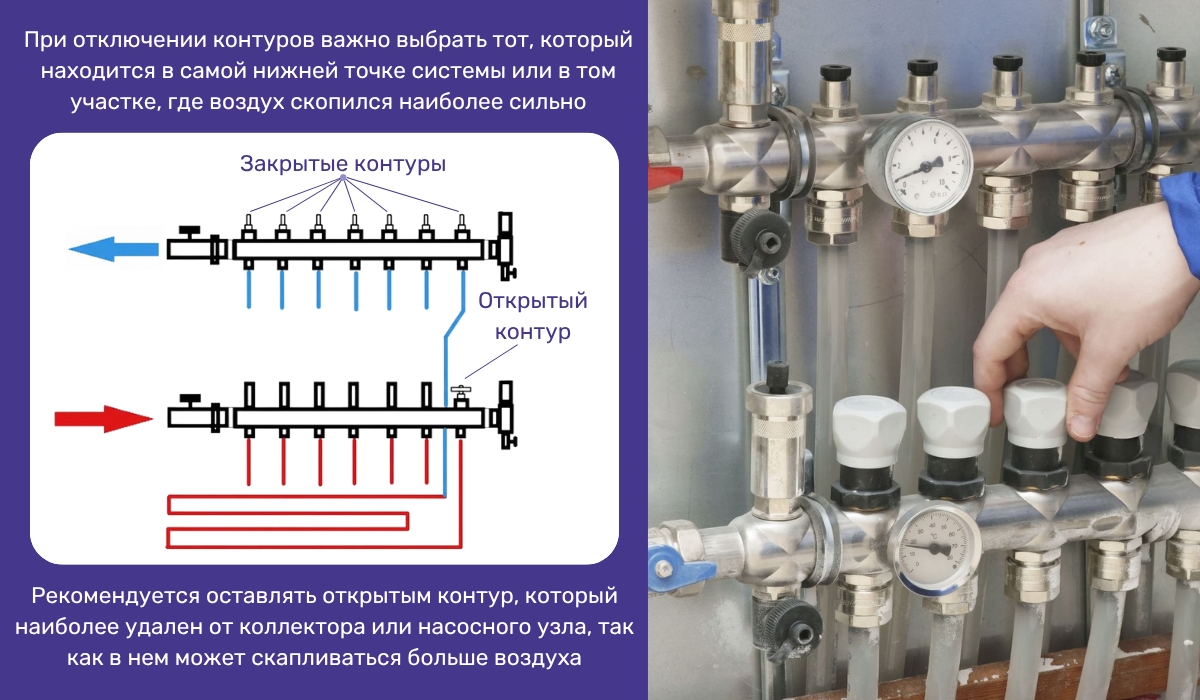

- Оставьте открытым только один контур. Чтобы воздух вышел быстрее, нужно полностью перекрыть все контуры теплого пола и оставить открытым только один. Управлять этим можно на коллекторе.
- Откройте сливной кран. Сливной кран размещается в нижней части обратки. Его нужно открыть и потечет вода из теплого пола. Перед этим обязательно необходимо убедиться в том, что вода будет сливаться в емкость или канализацию, куда именно – зависит от конструкции теплого пола. Иногда нужно подключить к сливному крану шланг и направить его в емкость или, например, в ванну, раковину. А иногда слив сразу подключен к канализации. Не открывайте сливной кран отопления, пока не убедитесь, что вода пойдет безопасным путем и не затопит помещение.
- Откройте кран подачи воды. Вы его найдете на входе в гребенку. Через этот кран в контур теплого пола поступит новая вода, которая вытолкнет старый теплоноситель, вместе с ним выйдет и воздух. Следите за тем, какая вода выходит из обратного трубопровода – как только она начнет вытекать без пузырьков, можно сначала закрыть сливной кран, а затем кран подачи.
- Повторите процедуру на других контурах. Так как выгнать воздух из теплого пола нужно из всех петель, закройте контур, с которым только что работали и откройте следующий. Повторите всю процедуру с обновлением воды.
Когда закончите это делать со всеми контурами, включите насос и котел и дайте системе поработать. Затем повторите процедуру еще несколько раз каждые 1-2 дня, пока воздух не выйдет полностью.
Даже если кран Маевского в системе есть, можно использовать этот метод тоже, если штатным способом по каким-то причинам развоздушить теплый пол не удается.
Как удалить воздух из системы теплого пола с помощью автоматических устройств
Сейчас существует множество устройств, которые можно добавить в водяной теплый пол, воздушная пробка с ними будет удаляться гораздо удобнее и быстрее. Рекомендуется учитывать их при проектировании отопления.

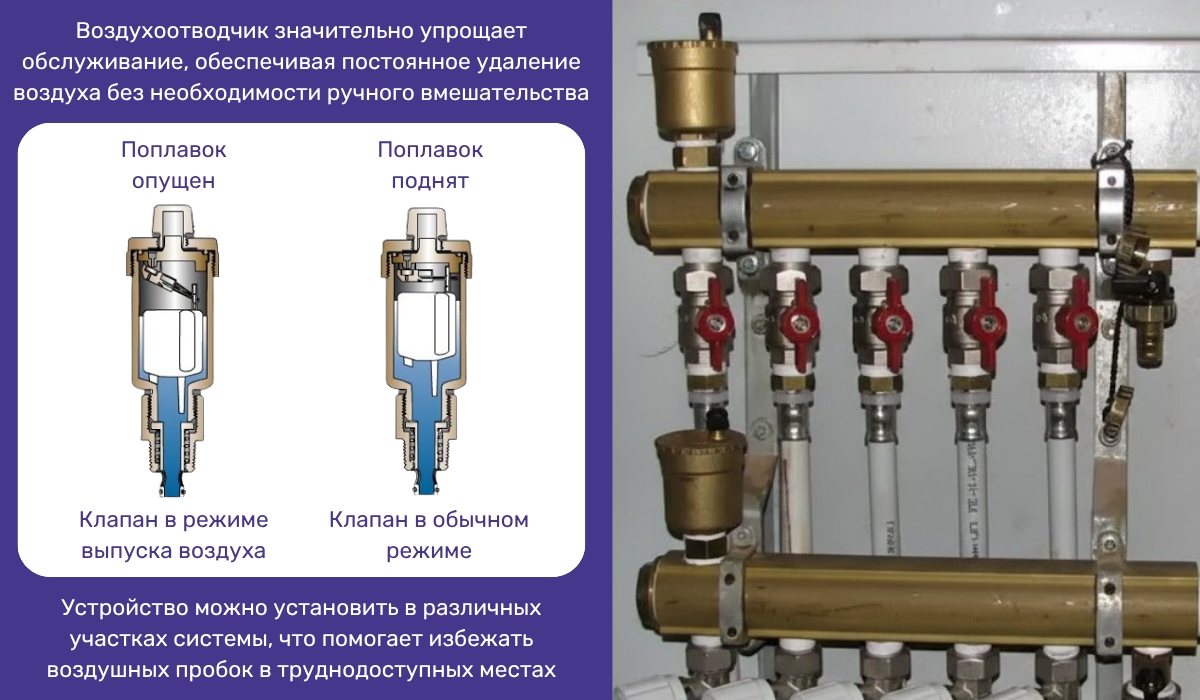

Среди аксессуаров для отопления осуществляется продажа автоматического воздухоотводчика. Это устройство может самостоятельно выводить воздух, без участия пользователя. Оно представляет собой корпус с клапаном для стравливания воздуха и поплавком внутри. Когда через воздухоотводчик протекает вода, поплавок всплывает и перекрывает клапан – ничего наружу не выходит. Когда проходит воздушная пробка, поплавок падает и клапан открывается – выходит воздух. Когда пробка заканчивается и снова идет вода, поплавок мгновенно поднимается и снова перекрывает клапан.
Еще одно автоматическое устройство, которое устраняет завоздушивание – воздухоотделитель или деаэратор. Он представляет собой корпус, внутри которого находится расширенная камера. В ней скорость потока воды замедляется и в таких условиях, согласно закону Архимеда, выталкивающая сила воды поднимет воздух вверх. В результате несколько воздушных пробок в верхней части расширенной камеры сливаются вместе, образуя воздушную подушку. Когда давление воздуха становится выше, открывается клапан и он стравливается. Вода без воздуха течет дальше.
Если система теплого пола оснащена сервоприводом и нет никаких других устройств для развоздушивания, то стоит изучить его конструкцию перед тем, как удалить воздух из теплого пола. Некоторые такие регуляторы оснащаются устройством, через которое можно выводить воздух. Несмотря на то, что цена на термопривод с таким функционалом не значительно выше, все же этот метод используется реже.
Дополнительные советы, как спустить воздух с системы теплый пол
Наша практика позволила нам разработать еще несколько советов, которые можно применить при удалении воздуха из теплого пола:
- в корпусе насоса обычно есть винт, который можно ослабить и выпустить воздух именно из него, потом винт нужно затянуть заново;
- при удалении воздуха через кран Маевского или другим способом, можно включить насос на низкие обороты для ускорения процесса;
- если у вас установлены какие-либо устройства для автоматического развоздушивания, то проверьте, что их работа не заблокирована – в конструкции могут быть блокирующие элементы;
- открытие крана Маевского, впускных, выпускных кранов нужно делать плавно – резкое повышение давления приведет к поломке и риску потопа;
- поскольку контуры теплого пола имеют сложную геометрию, нужно выпускать воздух несколько раз в течение нескольких дней, поэтому для эффективного обогрева с наступлением холодов, стоит начать выпуск воздуха за 5-7 дней заранее.
Можно ли использовать отопление, если завоздушен теплый пол
Если вы обнаружили, что в системе теплого пола есть воздушные пробки, то нужно прекратить нагрев и циркуляцию теплоносителя в ней, поскольку это может привести к дорогостоящим последствиям. Во-первых, неполный нагрев приведет к бесполезной трате ресурсов котла – твердого топлива, газа, электричества. Он будет пытаться прогреть помещение, а контуры нагреваться нормально не будут. Даже если монтаж установлен верно, выбрана правильная теплоизоляционная подложка под теплый пол – это не изменит ситуацию.
Во-вторых, как уже было отмечено, циркуляционный насос, при прохождении через него воздушной пробки, будет работать на сухую. От этого повышаются расходы на электричество и интенсивность вращения мотора. В результате происходит износ деталей двигателя, подшипников и других вращающихся элементов. Также насос может перегреться и сломаться. Если насос оснащен защитой от сухого хода, он может отключаться в такие моменты.
Поэтому продолжать эксплуатацию теплого пола можно только после его развоздушивания. А пока он не работает, стоит использовать другие устройства отопления, например, кондиционер с обогревом или обогреватель.
Почему происходит завоздушивание теплого пола
Завоздушивание теплого пола – это проблема, которая может быть связана с естественными причинами, а также с неправильным монтажом и эксплуатацией системы. Так происходит, потому что:
- Давление воды слишком низкое или высокое – в теплом полу должно быть давление 1-2 бара, при отклонении от этих норм появляется вероятность попадания воздуха.
- Слишком сильный нагрев – перегрев теплоносителя может привести к выделению из него воздуха, рекомендуется использование регулятора температуры, который будет поддерживать нормальный уровень.
- Разгерметизация системы – частая причина попадания воздуха и хорошо, если неисправность находится в доступном месте, например, возле коллектора, гораздо хуже, если она под напольным покрытием.
- Неправильное наполнение системы водой – чтобы воздух не создавал пробки, наполнять систему нужно снизу вверх, а не сверху вниз, поэтому планировка контуров должна соответствовать этому требованию.
- Неправильное размещение коллектора – весь воздух теплого пола должен собираться в коллекторе, так его легче вывести, поэтому гребенка должна находиться выше контуров. Если она ниже, то воздух собирается в контурах и так выводить пробки будет сложнее.
- Частые остановки отопления – если теплый пол включается периодически, то в моменты, когда он не работает, в него может втягиваться воздух из окружающей среды, рекомендуется пользоваться обогревом все время в течение отопительного сезона.
Если развоздушивание требуется часто, то стоит подумать, правильно ли вы эксплуатируете систему и верно ли был проведен монтаж. Теперь вы понимаете, как выгнать воздух из контура теплого пола, почему он там появляется, какие устройства для облегчения развоздушивания можно применить в отоплении. А также знаете, что с воздушными пробками пользоваться теплым полом нельзя.
