Заповітрення – це проблема будь-якої водяної опалювальної системи. Повітряні пробки не дають пройти теплоносію і нормально розігріти систему. В результаті енергія на обігрів витрачається, а тепла виходить мало або воно зовсім відсутнє. Якщо ви користуєтеся радіаторами для обігріву, то напевно вам не раз доводилося видаляти повітря з системи. І якщо ви вирішили купити та встановити підігрівану підлогу, то ця проблема нікуди не дінеться – в ній повітря також потрібно буде видаляти. Через довші контури зі складною геометрією розповітрення теплої підлоги відбувається з певними особливостями. Розглянемо, як це зробити, коли це необхідно, чому утворюються пробки і як зрозуміти, що вони є.
Як зрозуміти, що в теплій підлозі з'явилося повітря
Перш ніж вживати заходів щодо видалення повітря з системи теплої підлоги, потрібно розібратися, чи дійсно воно там є. Ось кілька способів визначити це:
- Нерівномірний прогрів. Це найочевидніша та головна ознака того, що в контурах теплої підлоги з'явилося повітря – вона буде прогріватися нерівномірно. Це може проявлятися по-різному – на одній ділянці одного контуру температура може сильно відрізнятися від іншої ділянки того ж контуру; або на різних контурах температура буде різною за умови, що подача теплоносія в них здійснюється однаково.

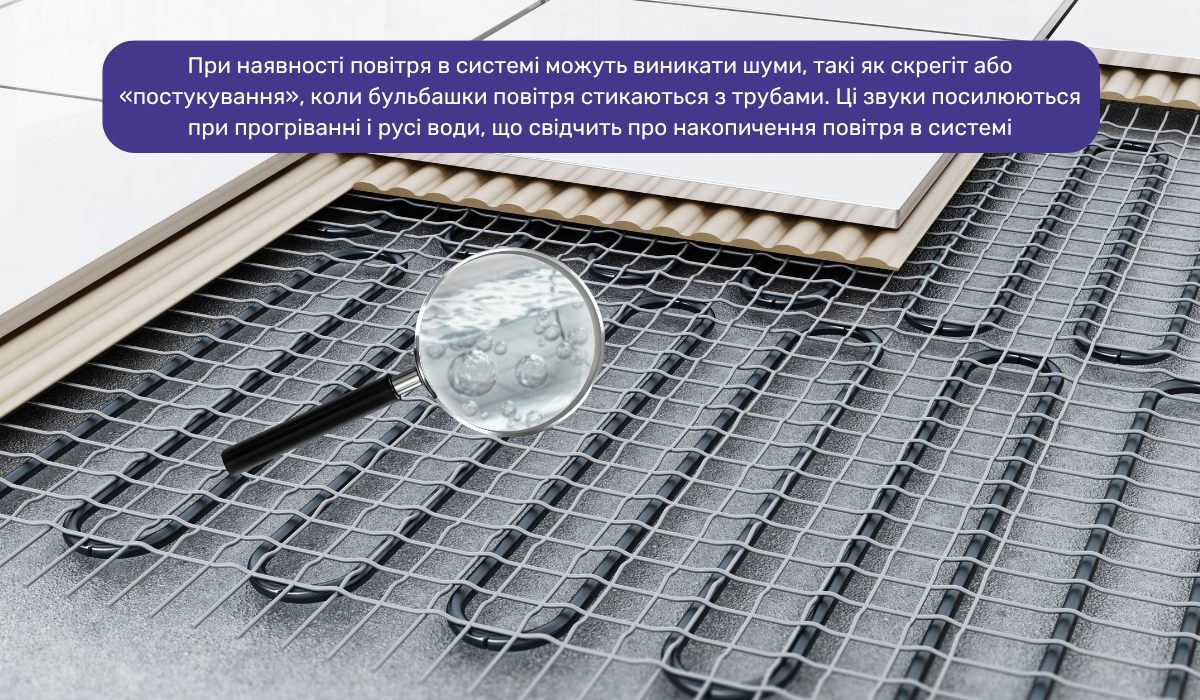

- Чутні звуки булькання. Про наявність повітряних пробок в контурах теплої підлоги свідчить періодичний звук булькання. Він утворюється в той час, коли бульбашки повітря рухаються по системі.

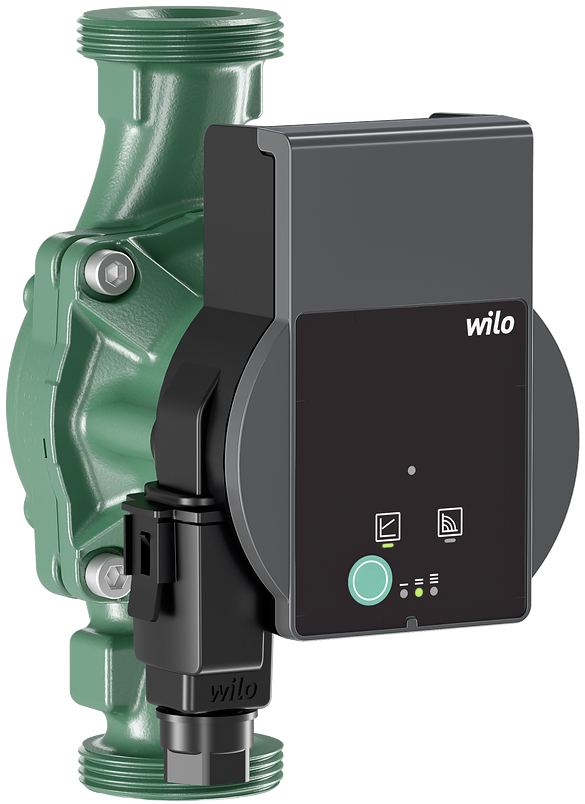

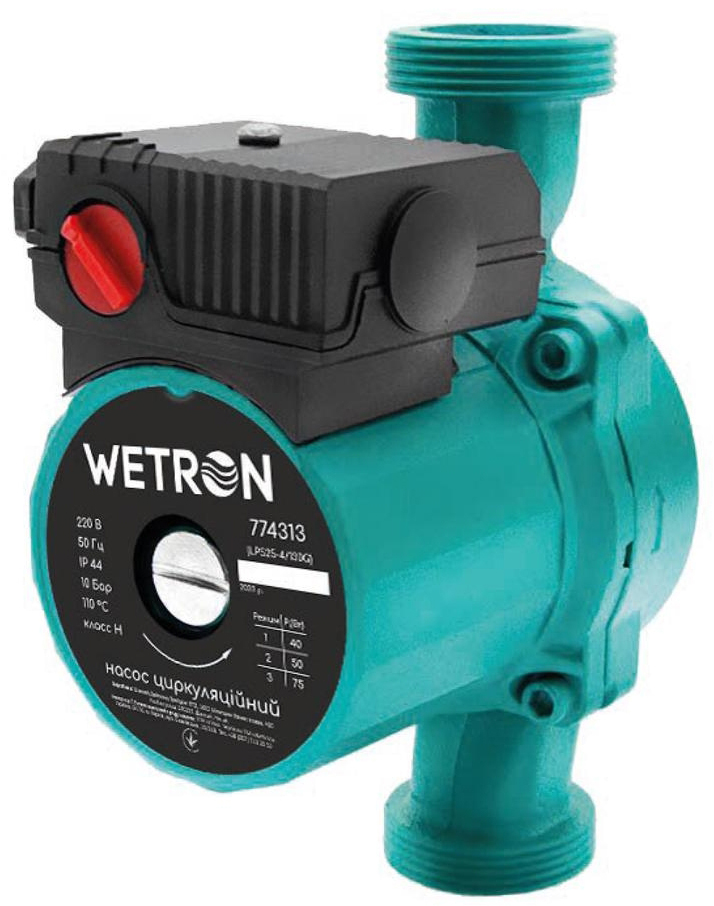

- Гучна, нерівномірна робота насоса. Якщо циркуляційний насос почав працювати голосно, тріщить, гуде, обертається переривчасто, то це також ознака повітряних мас в контурах. Саме в ті моменти, коли звук насоса різко змінюється, через нього проходять повітряні пробки. Пам'ятайте, що насоси для циркуляції води зношуються сильніше, коли перекачують повітря – на ринку України доступні моделі із захистом від сухого ходу.
- Занадто велика різниця температур між подачею і зворотним потоком. Допустима різниця температур 5-10 °C. Якщо зворотний потік холодніший за подачу на 20 °C або більше, то теплоносій втрачає занадто багато тепла, рухаючись по контуру. Значить є повітряні пробки. Відчути цю різницю можна, обережно доторкнувшись рукою до труб подачі та зворотного потоку.
- Тиск в системі нестабільний. Якщо в системі теплої підлоги встановлений манометр, який вимірює тиск, то при наявності повітряних пробок ви побачите, що його стрілка значно коливається. Тиск різко змінюється, коли повітря проходить через манометр.

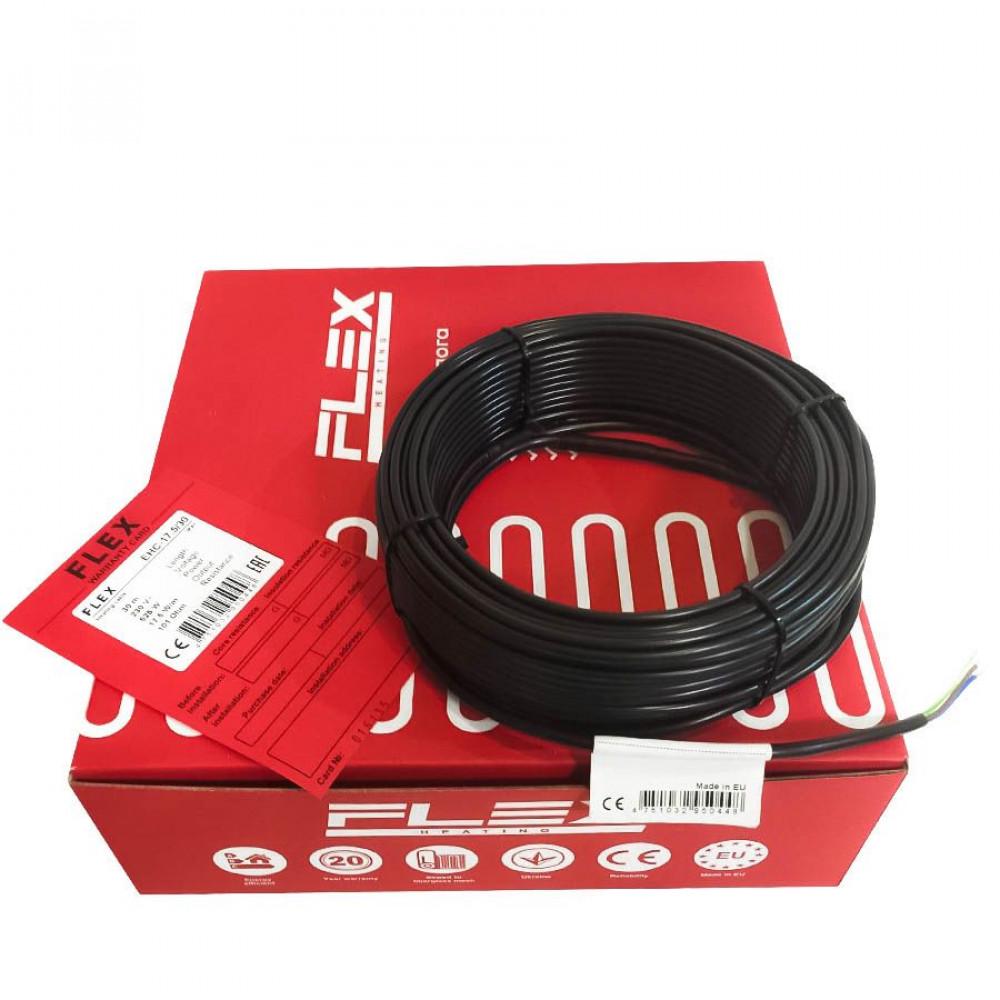

Зверніть увагу, що якщо обігрів організований нагрівальним кабелем теплої підлоги, матом або плівкою, то ні про яке заповнення повітрям мови бути не може. Всі електричні види теплих підлог не використовують теплоносій, герметичні системи, тому не можуть заповнюватися повітрям.
Якщо вам стало зрозуміло, що є повітря в теплих підлогах, як вигнати його ми розглянемо далі. Експлуатувати систему в такому стані не можна.
Як розповітрити теплу підлогу
Видалення повітряних пробок з теплої підлоги можна виконати різними способами. Це залежить від того, як організована система обігріву, які елементи в ній використовуються. Розглянемо доступні методи.

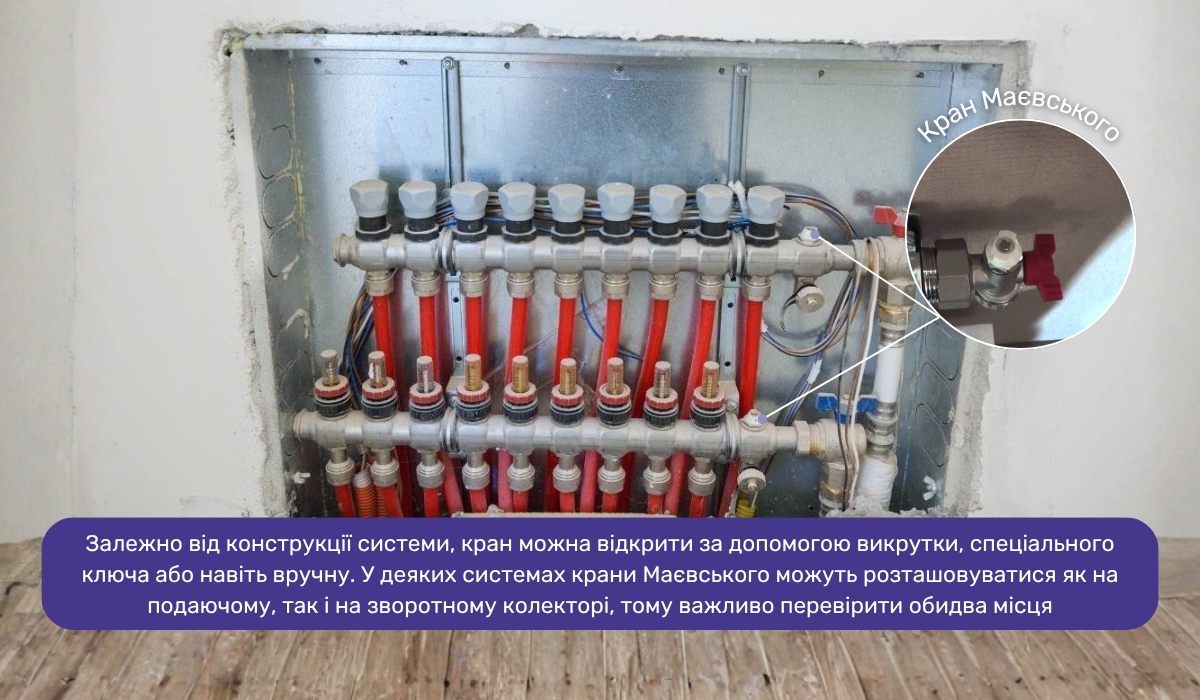

Як спустити повітря з теплої підлоги через кран Маєвського

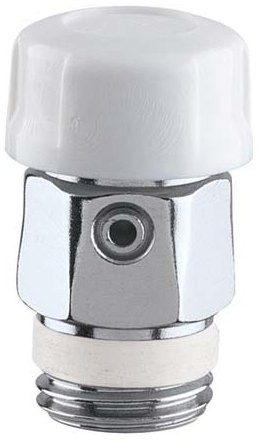

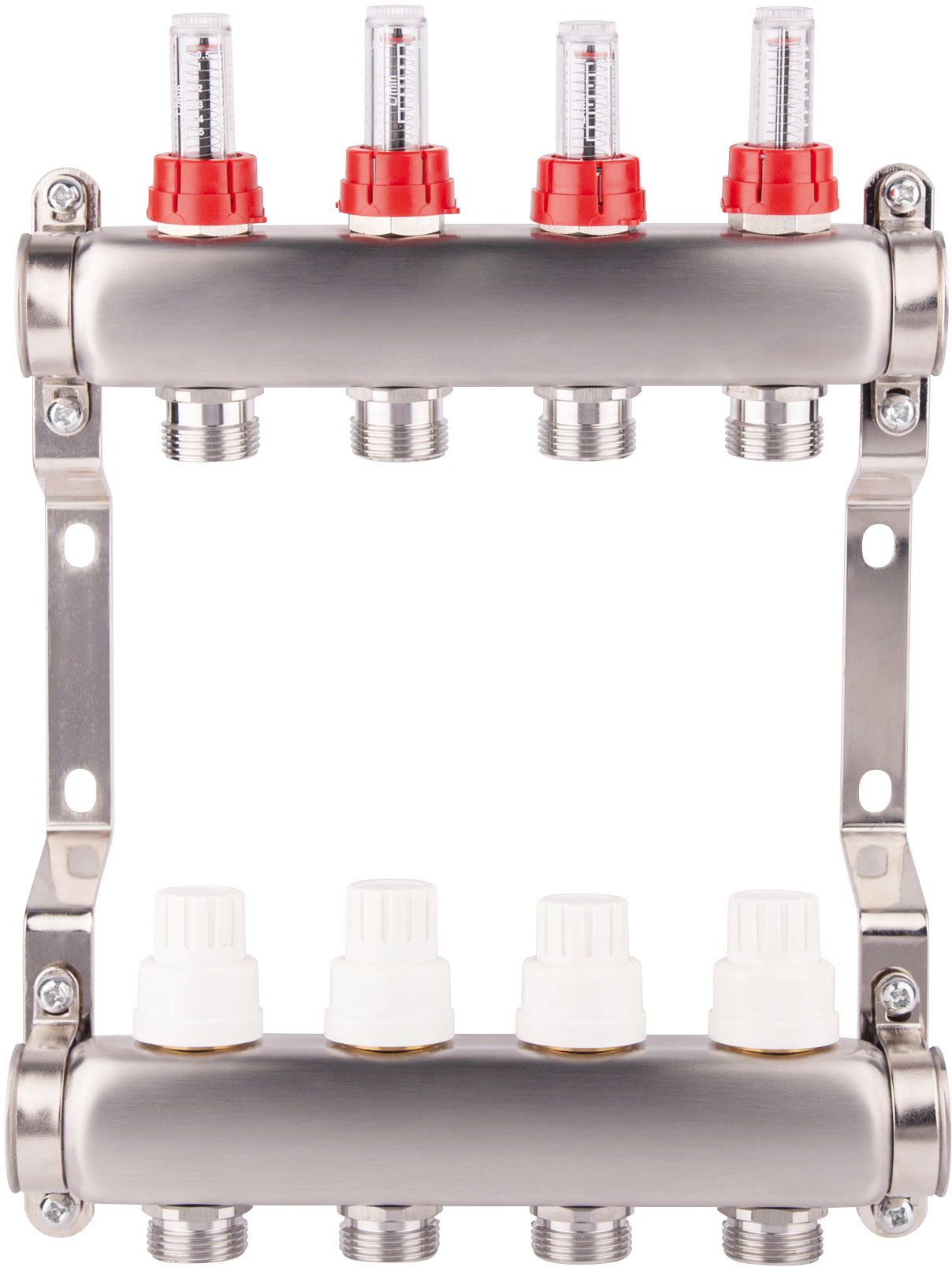

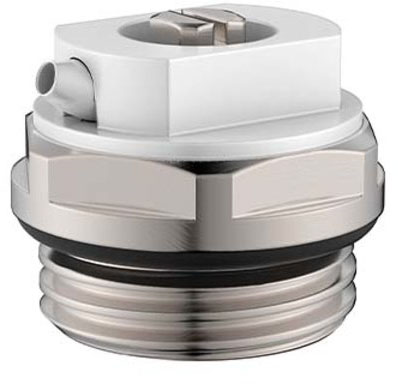

Кран Маєвського – це простий і недорогий пристрій, який використовується в різних водяних системах опалення вже майже сотню років. Зазвичай його наявність (або іншого, більш досконалого аналогічного пристрою) завжди передбачається при проектуванні та виборі обладнання для надійної теплої підлоги. Знайти кран Маєвського в теплій підлозі можна на колекторі, біля нього або в найвищій точці цієї опалювальної системи. Щоб випустити повітря таким способом, зробіть наступне:
- відключіть насос і котел – тиск насоса змусить бульбашки переміщатися, що ускладнить видалення повітря з теплої підлоги, а котел нагріє теплоносій, що може призвести до опіків;
- перекрийте всі контури теплої підлоги, крім одного – це потрібно для того, щоб повітряна пробка не «подорожувала» по всій системі, а вийшла якомога швидше;
- відкрийте кран Маєвського на чверть або половину обороту (не варто крутити більше, може підвищити тиск, кран вийде з ладу і трапиться потоп), до тих пір, поки не почуєте шипіння – це виходить повітря, залежно від конструкції відкривати кран можна викруткою, ключем або навіть без інструментів;
- з повітрям буде виходити вода, тому підготуйте ганчірку і ємність, куди вона буде стікати;
- як тільки вода пішла без бульбашок, повітря з системи теплої підлоги видалено, можна повністю закривати кран Маєвського, в положення, як він був спочатку;
- потім перекрийте єдиний відкритий контур і відкрийте інший, повторіть процедуру з відкриттям крана Маєвського;
- оскільки частина води вийшла з теплої підлоги разом з повітрям, потрібно заповнити кількість теплоносія в ній – для цього підкачайте воду через підживлюючий кран, стежте за тиском, він не повинен перевищувати 2 бари.
Потім можна включити насос і котел і дати системі попрацювати. Оскільки укладання підлоги з підігрівом відбувається зі складною і різноманітною геометрією контуру, все повітря вийде не відразу. Розповітрювання теплої підлоги повинно бути повторене ще кілька разів через 1-2 дні, щоб домогтися повного видалення пробок.
Як стравити повітря з теплої підлоги без крана Маєвського
Якщо в системі для опалення відсутній кран Маєвського або інший аналогічний пристрій, то виникає питання – як спустити повітря з теплої підлоги. Можна піти іншим шляхом. Потрібно зробити наступне:
- Вимкніть насос і котел. Насос не повинен працювати, оскільки додатковий тиск в системі в цьому випадку не потрібен. А відключення котла запобігає нагріванню теплоносія, щоб не обпектися.

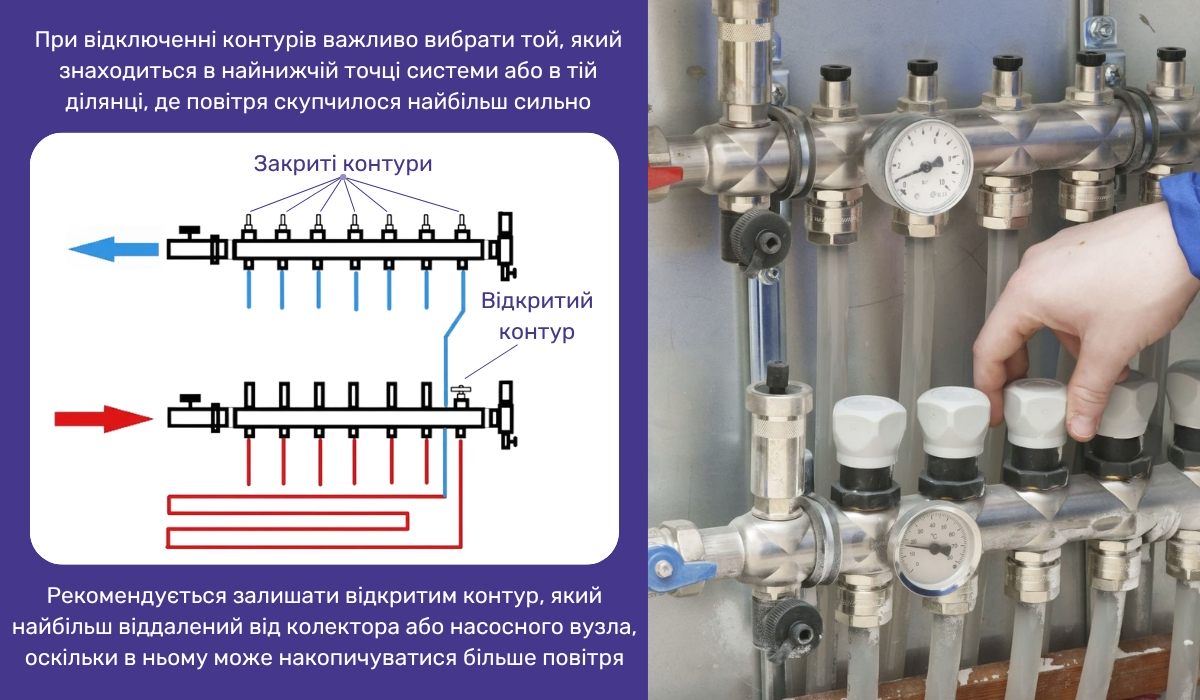

- Залиште відкритим тільки один контур. Щоб повітря вийшло швидше, потрібно повністю перекрити всі контури теплої підлоги та залишити відкритим тільки один. Керувати цим можна на колекторі.
- Відкрийте зливний кран. Зливний кран розміщується в нижній частині зворотного трубопроводу. Його потрібно відкрити та потече вода з теплої підлоги. Перед цим обов'язково необхідно переконатися в тому, що вода буде зливатися в ємність або каналізацію, куди саме – залежить від конструкції теплої підлоги. Іноді потрібно підключити до зливного крана шланг і направити його в ємність або, наприклад, у ванну, раковину. А іноді злив відразу підключений до каналізації. Не відкривайте зливний кран опалення, поки не переконаєтеся, що вода піде безпечним шляхом і не затопить приміщення.
- Відкрийте кран подачі води. Ви його знайдете на вході в гребінку. Через цей кран в контур теплої підлоги надійде нова вода, яка виштовхне старий теплоносій, разом з ним вийде і повітря. Слідкуйте за тим, яка вода виходить зі зворотного трубопроводу – як тільки вона почне витікати без бульбашок, можна спочатку закрити зливний кран, а потім кран подачі.
- Повторіть процедуру на інших контурах. Оскільки вигнати повітря з теплої підлоги потрібно з усіх петель, закрийте контур, з яким щойно працювали та відкрийте наступний. Повторіть всю процедуру з оновленням води.
Коли закінчите це робити з усіма контурами, увімкніть насос і котел і дайте системі попрацювати. Потім повторіть процедуру ще кілька разів кожні 1-2 дні, поки повітря не вийде повністю.
Навіть якщо кран Маєвського в системі є, можна використовувати цей метод теж, якщо штатним способом з якихось причин розповітрити теплу підлогу не вдається.
Як видалити повітря з системи теплої підлоги за допомогою автоматичних пристроїв
Зараз існує безліч пристроїв, які можна додати до водяної теплої підлоги, повітряна пробка з ними буде видалятися набагато зручніше і швидше. Рекомендується враховувати їх при проектуванні опалення.

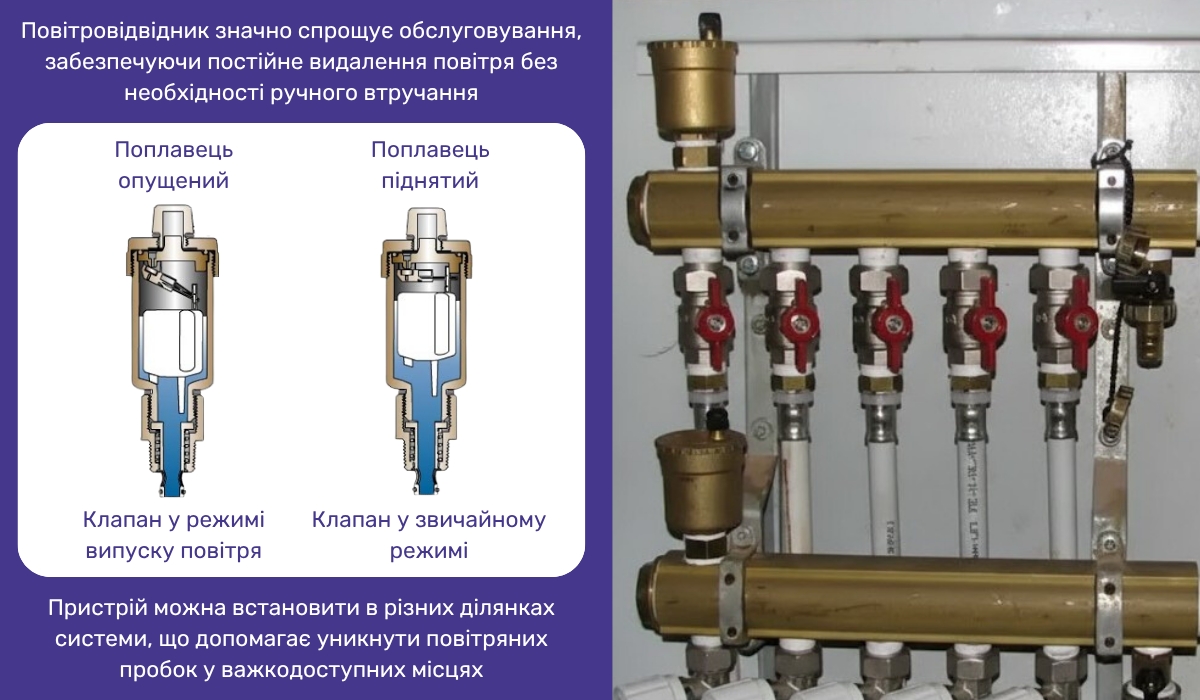

Серед аксесуарів для опалення здійснюється продаж автоматичного повітровідвідника. Цей пристрій може самостійно виводити повітря, без участі користувача. Він являє собою корпус з клапаном для стравлювання повітря і поплавком всередині. Коли через повітровідвідник протікає вода, поплавок спливає і перекриває клапан – нічого назовні не виходить. Коли проходить повітряна пробка, поплавок падає і клапан відкривається – виходить повітря. Коли пробка закінчується і знову йде вода, поплавок миттєво піднімається і знову перекриває клапан.
Ще один автоматичний пристрій, який усуває заповітрення – повітровіддільник або деаератор. Він являє собою корпус, всередині якого знаходиться розширена камера. У ній швидкість потоку води сповільнюється і в таких умовах, згідно із законом Архімеда, виштовхуюча сила води підніме повітря вгору. В результаті кілька повітряних пробок у верхній частині розширеної камери зливаються разом, утворюючи повітряну подушку. Коли тиск повітря стає вищим, відкривається клапан і він стравлюється. Вода без повітря тече далі.

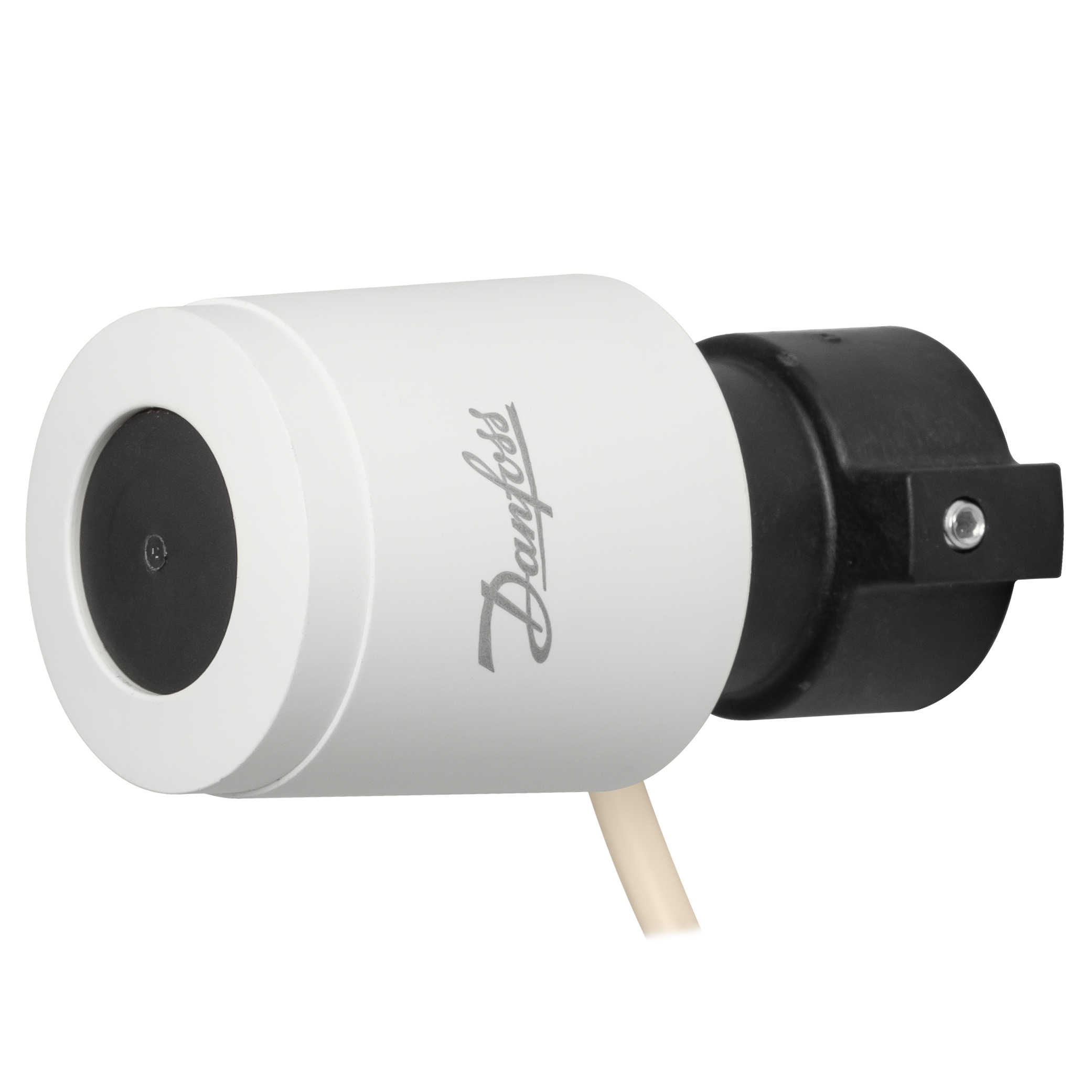

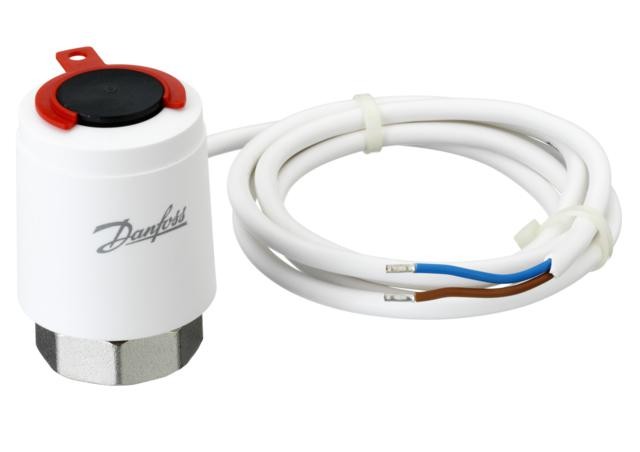

Якщо система теплої підлоги оснащена сервоприводом і немає ніяких інших пристроїв для розповітрення, то варто вивчити його конструкцію перед тим, як видалити повітря з теплої підлоги. Деякі такі регулятори оснащуються пристроєм, через який можна виводити повітря. Попри те, що ціна на термопривід з таким функціоналом не значно вища, все ж цей метод використовується рідше.

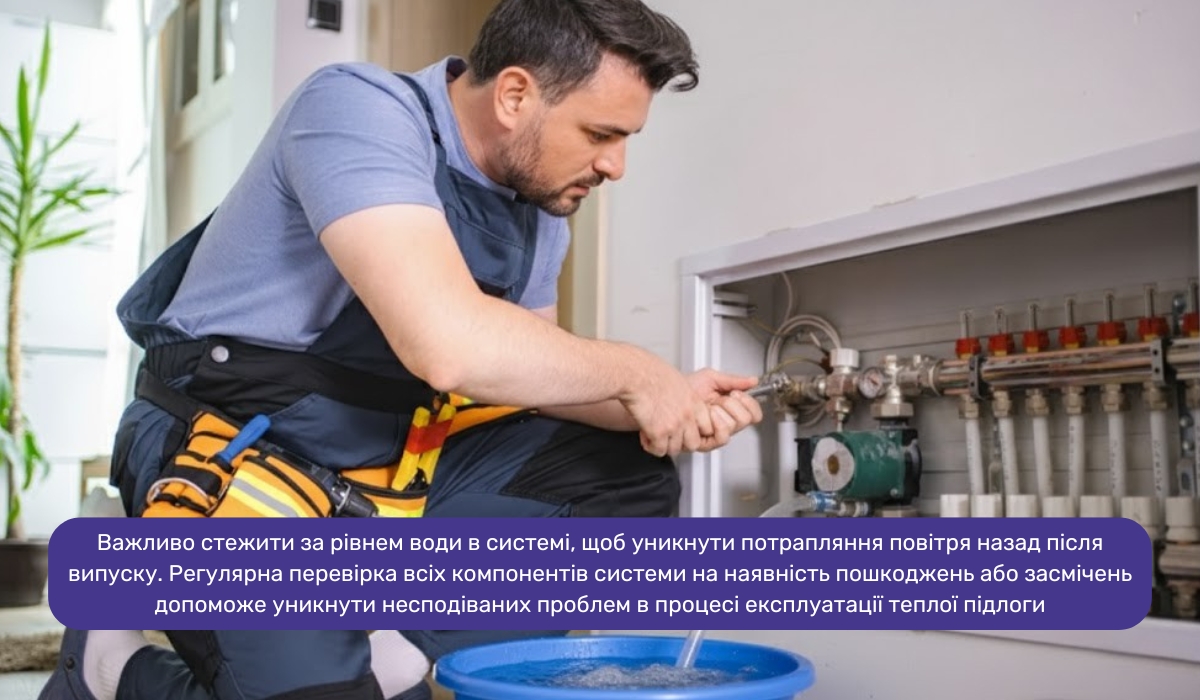

Додаткові поради, як спустити повітря з системи теплої підлоги
Наша практика дозволила нам розробити ще кілька порад, які можна застосувати при видаленні повітря з теплої підлоги:
- в корпусі насоса зазвичай є гвинт, який можна послабити та випустити повітря саме з нього, потім гвинт потрібно затягнути заново;
- при видаленні повітря через кран Маєвського або іншим способом, можна включити насос на низькі оберти для прискорення процесу;
- якщо у вас встановлені будь-які пристрої для автоматичного розповітрення, то перевірте, що їх робота не заблокована – в конструкції можуть бути блокуючі елементи;
- відкриття крана Маєвського, впускних, випускних кранів потрібно робити плавно – різке підвищення тиску призведе до поломки та ризику потопу;
- оскільки контури теплої підлоги мають складну геометрію, потрібно випускати повітря кілька разів протягом декількох днів, тому для ефективного обігріву з настанням холодів, варто почати випуск повітря за 5-7 днів заздалегідь.
Чи можна використовувати опалення, якщо заповітрена тепла підлога
Якщо ви виявили, що в системі теплої підлоги є повітряні пробки, то потрібно припинити нагрів і циркуляцію теплоносія в ній, оскільки це може призвести до дорогих наслідків. По-перше, неповний нагрів призведе до марної витрати ресурсів котла – твердого палива, газу, електрики. Він буде намагатися прогріти приміщення, а контури нагріватися нормально не будуть. Навіть якщо монтаж встановлений правильно, обрана правильна теплоізоляційна підкладка під теплу підлогу – це не змінить ситуацію.
По-друге, як уже було зазначено, циркуляційний насос, при проходженні через нього повітряної пробки, буде працювати на суху. Від цього підвищуються витрати на електрику та інтенсивність обертання мотора. В результаті відбувається знос деталей двигуна, підшипників та інших обертових елементів. Також насос може перегрітися і зламатися. Якщо насос оснащений захистом від сухого ходу, він може відключатися в такі моменти.
Тому продовжувати експлуатацію теплої підлоги можна тільки після її розповітрення. А поки вона не працює, варто використовувати інші пристрої опалення, наприклад, кондиціонер з обігрівом або обігрівач.
Чому відбувається заповітрювання теплої підлоги
Заповітрювання теплої підлоги – це проблема, яка може бути пов'язана з природними причинами, а також з неправильним монтажем і експлуатацією системи. Так відбувається, тому що:
- Тиск води занадто низький або високий – в теплій підлозі повинен бути тиск 1-2 бари, при відхиленні від цих норм з'являється ймовірність потрапляння повітря.

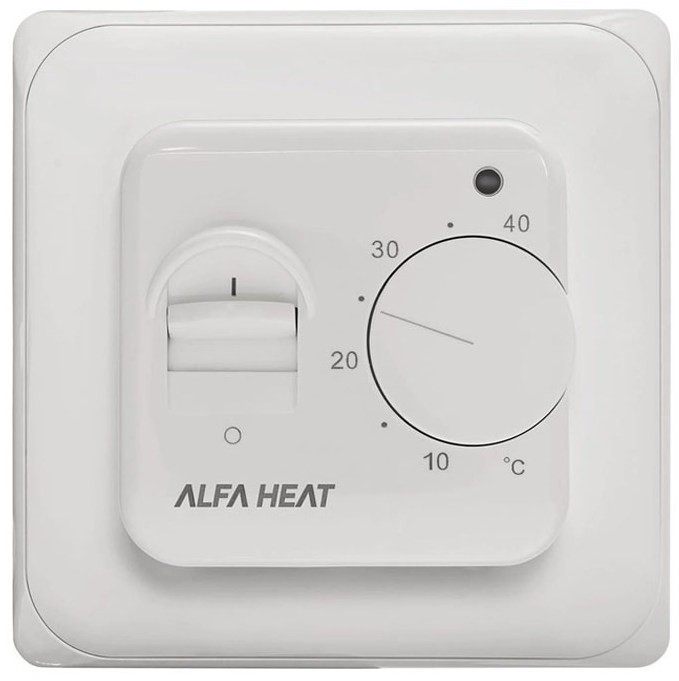

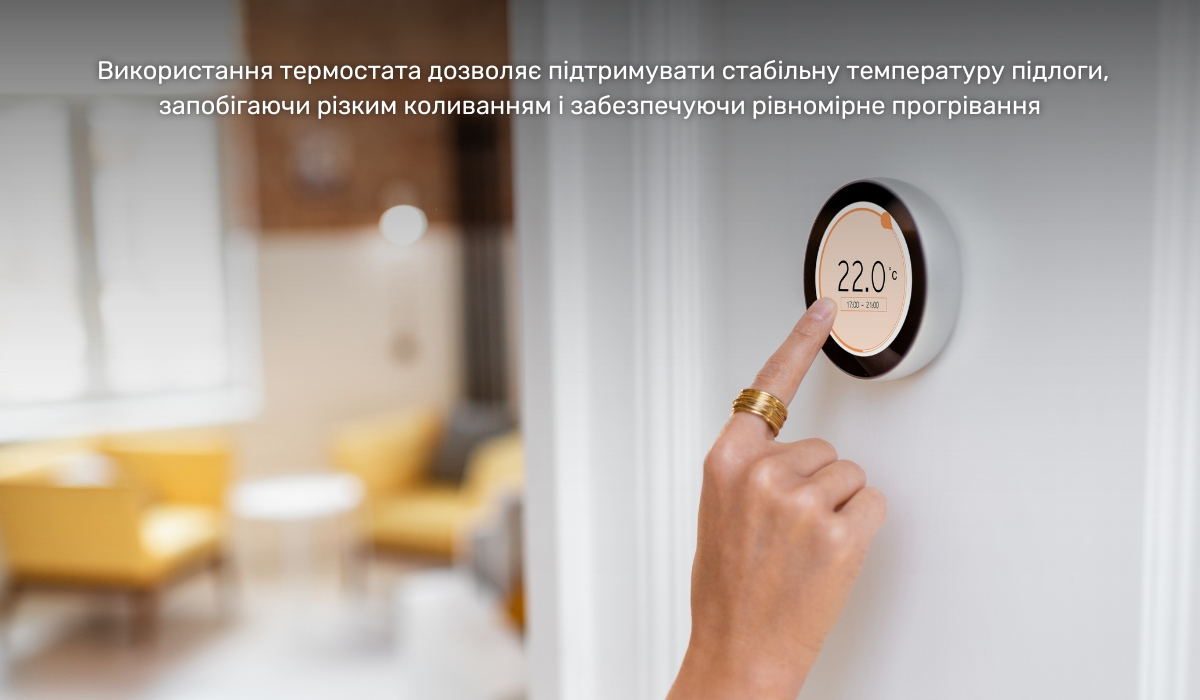

- Занадто сильне нагрівання – перегрів теплоносія може призвести до виділення з нього повітря, рекомендується використання регулятора температури, який буде підтримувати нормальний рівень.
- Розгерметизація системи – часта причина потрапляння повітря і добре, якщо несправність знаходиться в доступному місці, наприклад, біля колектора, набагато гірше, якщо вона під підлоговим покриттям.
- Неправильне наповнення системи водою – щоб повітря не створювало пробки, наповнювати систему потрібно знизу вгору, а не зверху вниз, тому планування контурів повинно відповідати цій вимозі.
- Неправильне розміщення колектора – все повітря теплої підлоги повинно збиратися в колекторі, так його легше вивести, тому гребінка повинна знаходитися вище контурів. Якщо вона нижче, то повітря збирається в контурах і так виводити пробки буде складніше.
- Часті зупинки опалення – якщо тепла підлога вмикається періодично, то в моменти, коли вона не працює, в неї може втягуватися повітря з навколишнього середовища, рекомендується користуватися обігрівом весь час протягом опалювального сезону.
Якщо розповітрювання потрібно часто, то варто подумати, чи правильно ви експлуатуєте систему і чи правильно був проведений монтаж. Тепер ви розумієте, як вигнати повітря з контуру теплої підлоги, чому воно там з'являється, які пристрої для полегшення розповітрювання можна застосувати в опаленні. А також знаєте, що з повітряними пробками користуватися теплою підлогою не можна.
