Водяной теплый пол является удобной и надежной системой обогрева. Но чтобы пользоваться им было комфортно, кроме основных элементов (контуров, коллектора, насоса, котла), необходимо еще предусмотреть устройства для автоматического управления нагревом, которые называются просто автоматикой. Без нее настроить комфортную температуру будет сложно. Если вы планируете купить теплый пол в Киеве или в другом населенном пункте, то в магазине вам обязательно порекомендуют и помогут подобрать необходимые элементы для автоматического управления отоплением. Рассмотрим, какие именно функции выполняет автоматика для водяного теплого пола, из каких компонентов она состоит, что будет, если провести монтаж отопления без нее.
Из каких элементов состоит автоматика для водяного теплого пола
Система автоматического управления водяным теплым полом должна регулировать температуру нагрева контуров, в зависимости от того, какая температура в данный момент в помещении или на улице, учитывая предпочтения пользователя, то есть ту температуру, которую он установил на панели управления. Для реализации такого функционала необходимы следующие комплектующие:

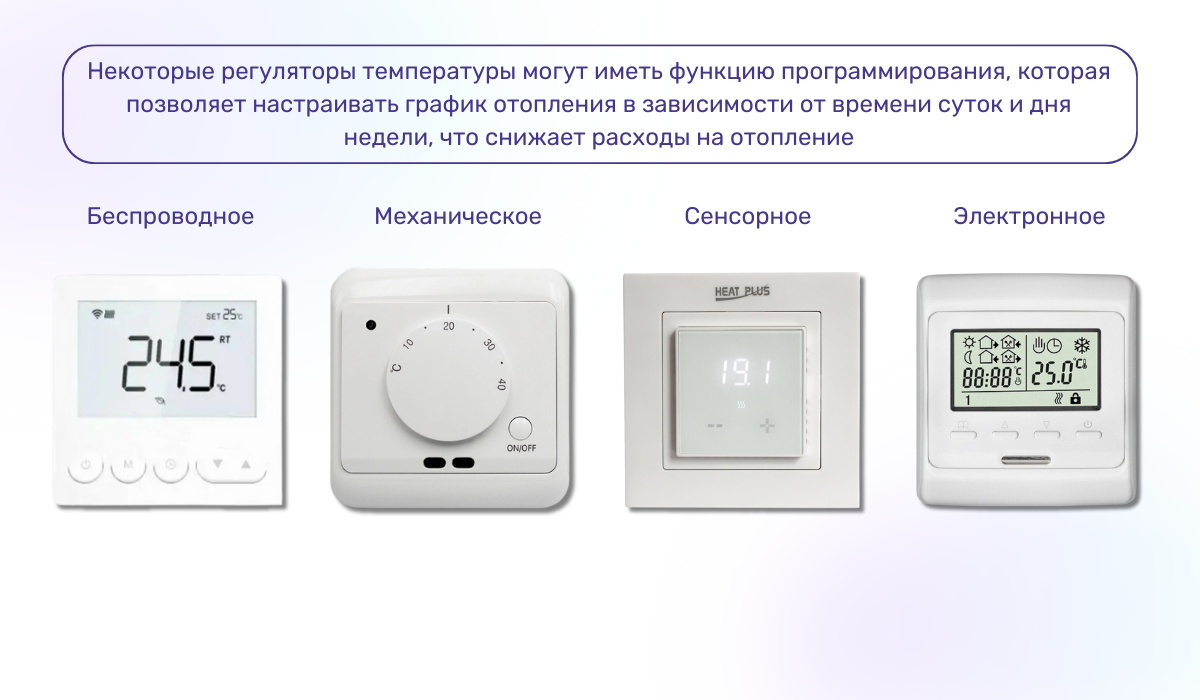

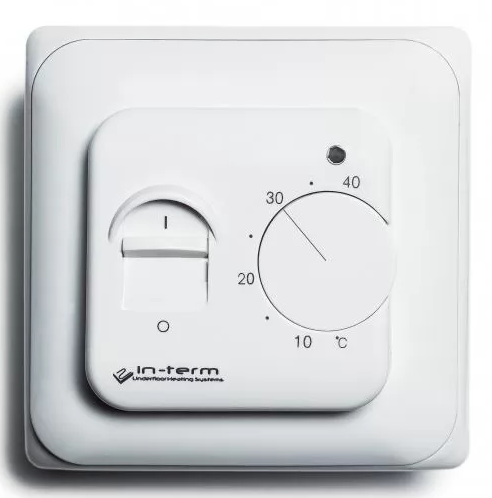

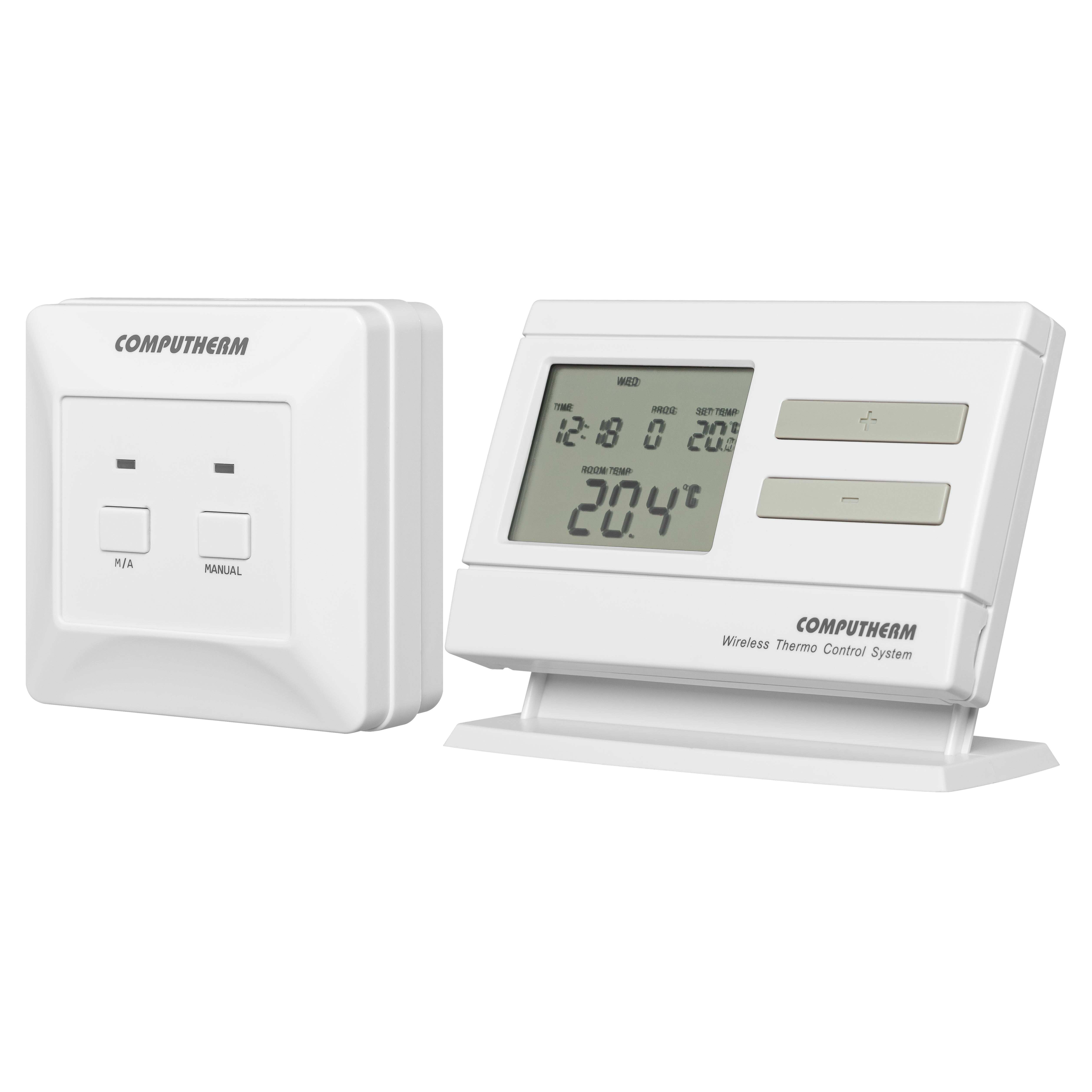

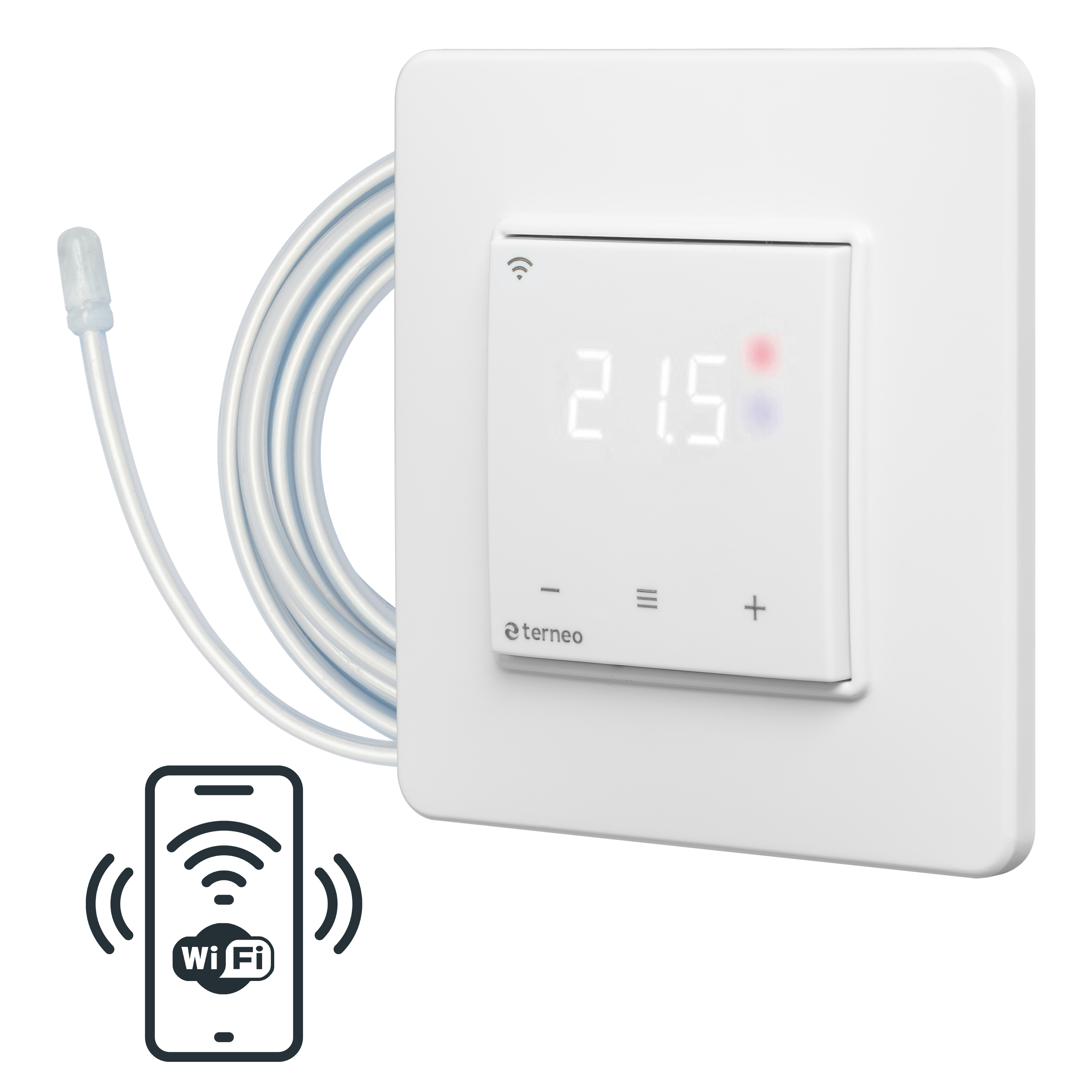

- Комнатные регуляторы температуры. Проще говоря, это панель управления, где пользователь задает комфортную для него температуру и в дальнейшем водяной теплый пол будет стремиться поддерживать ее. В Украине распространены и другие названия регуляторов температуры, например, используются термины термостат, термореле. Под этим подразумевается одно и то же устройство. Термостаты могут быть с механическим, электронным и сенсорным управлением, а также доступны модели, которые поддерживают беспроводное управление. Беспроводная автоматика для теплого пола также может обеспечивать управление через интернет и быть подключенной к системе умного дома. Как правило, терморегуляторы устанавливаются на стену накладным или встроенным способом в нишу, как для розетки или выключателя. Также установка может осуществляться на DIN-рейку. Комнатные регуляторы температуры для водяного теплого пола поддерживают определенное количество зон, контуров. Поэтому, делая выбор, нужно сразу понимать, сколько петель будет в вашей отопительной системе. Кроме того, для каждой зоны комнаты можно установить отдельный регулятор. Это позволит управлять нагревом независимо и, например, в спальне задать температуру ниже, чтобы было комфортно спать, а в гостиной – выше.
- Датчики температуры. В товарах для отопления по доступной цене встречаются комнатные регуляторы температуры с термодатчиком в комплекте, который может быть встроенный или выносной. Также он может быть и в термоприводе. Но иногда их нет или имеющихся датчика бывает недостаточно. В таких случаях их нужно покупать отдельно. Датчики температуры рассчитываются для работы в различной среде – они измеряют температуру воздуха в помещении, напольного покрытия, стяжки или даже на улице (с их помощью реализуется погодозависимая автоматика для теплого пола). В автоматике могут быть использованы датчики как для одной среды, так и для нескольких.

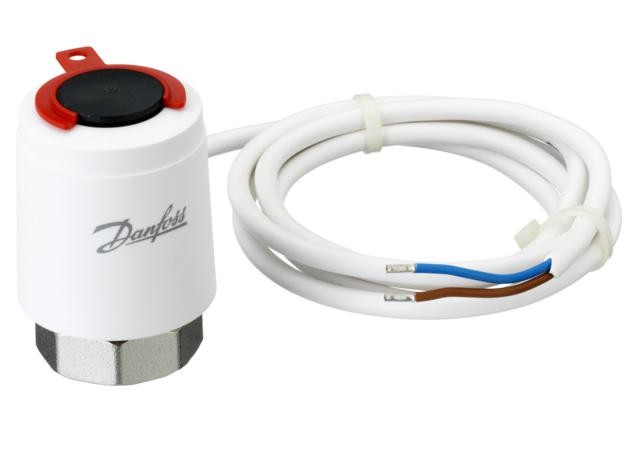

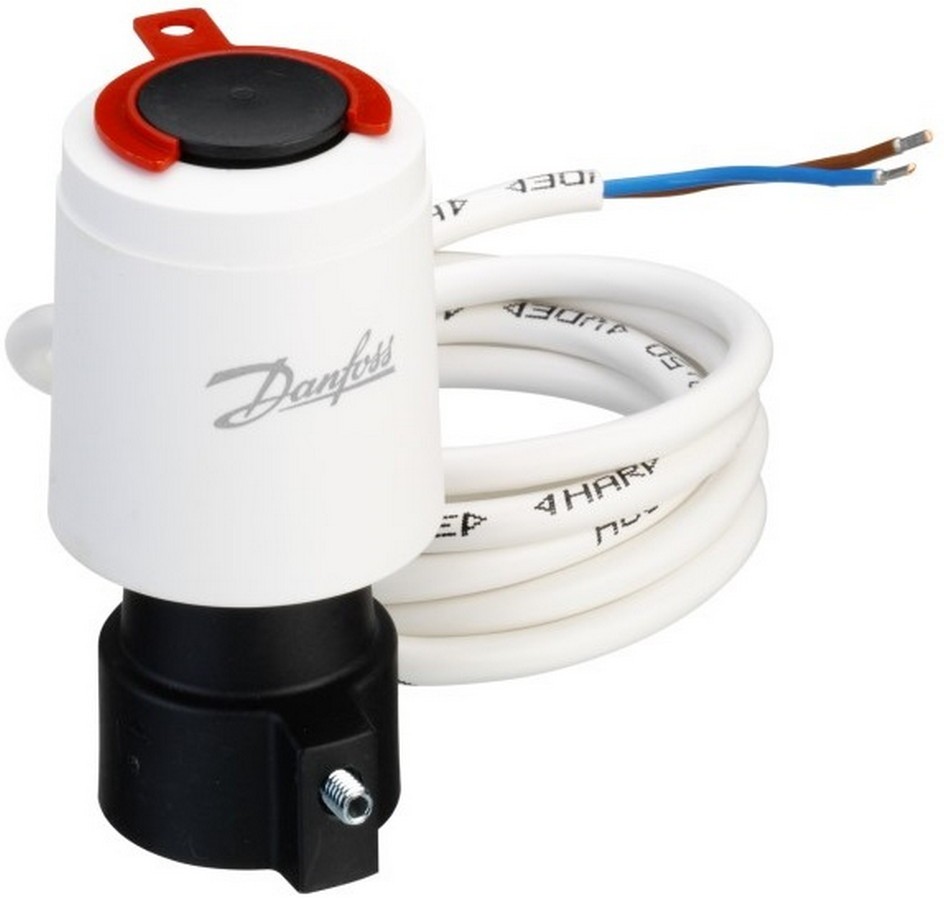

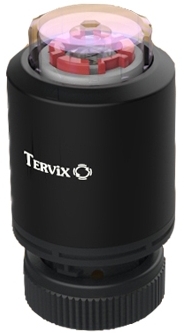

- Термоприводы. Термоприводы могут называться сервоприводами или даже термосервоприводами – это все одно и то же. Функция сервопривода в автоматической системе управления водяным теплым полом заключается в регулировании потока теплоносителя. Чем больше нужен нагрев, тем больше теплоносителя термопривод отправит в теплый пол. Количество сервоприводов должно быть равно количеству контуров теплого пола.
- Центр коммуникации. Это устройство представляет собой большую клеммную колодку, к которой подходят все электрические провода от компонентов автоматики водяного теплого пола. В ее задачи входит, во-первых, электрическое подключение автоматики теплого пола водяного с обеспечением надежного контакта. Во-вторых, правильное распределение всех электрических сигналов между компонентами системы автоматического управления.
Как работает автоматика для теплого пола водяного типа
Из описанных компонентов создается система, принцип действия которой прост. Термодатчики измеряют температуру пола, воздуха в помещении или на улице. Полученные данные в виде электрического сигнала отправляются в термостат. Термостат уже настроен пользователем на определенную температуру нагрева, например, 21 °C. Если термодатчик передал на термостат, что температура сейчас меньше, чем 21 °C, то терморегулятор отправляет сигнал на сервопривод, который открывает клапан и наполняет теплый пол горячим теплоносителем. Если термодатчик передал информацию, что температура больше 21 °C, то регулятор температуры отправляет команду сервоприводу на то, чтобы он прекратил подачу теплоносителя в контур. Термодатчик измеряет температуру периодически, постоянно, в реальном времени. Так можно представить автоматику в самом простом теоретическом понимании, но на практике нужно учитывать еще кое-что.

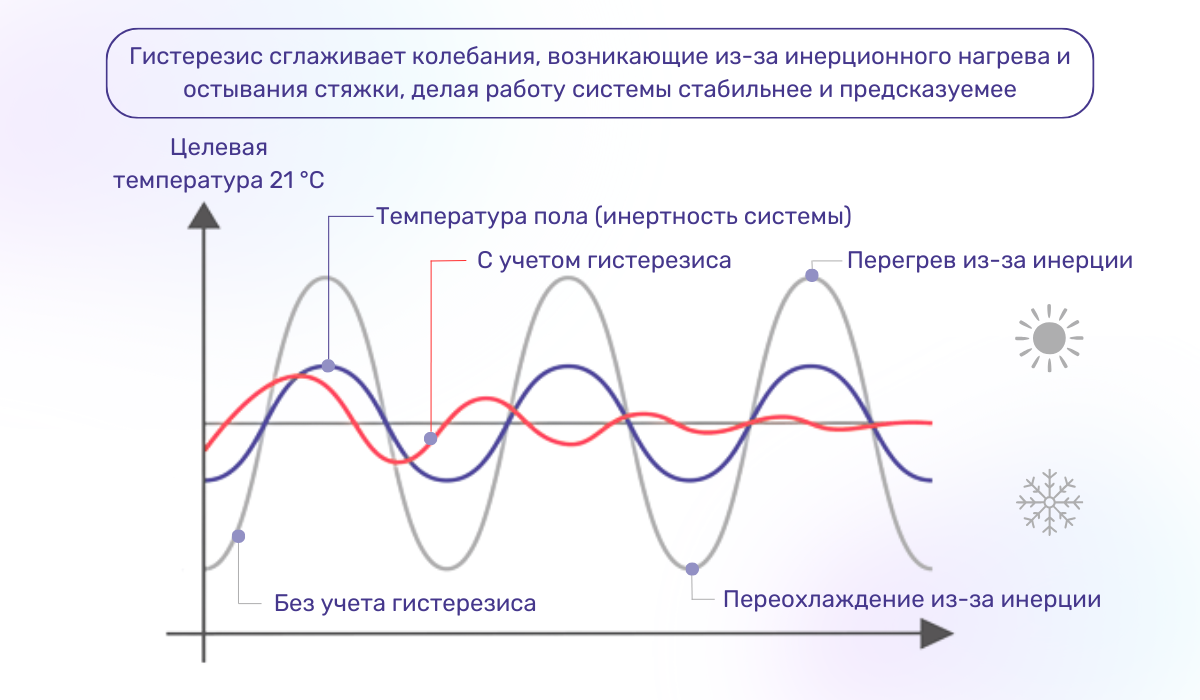

Зная свойства, устройство и принцип работы водяного теплого пола, его автоматика должна учитывать гистерезис – запаздывание реакции системы на изменение условий среды. Это необходимо потому, что водяной теплый пол инертный – он медленно прогревается и медленно остывает. Без учета гистерезиса, если терморегулятор отключит нагрев именно в тот момент, когда температура воздуха достигнет 21 °C, теплый пол будет еще некоторое время продолжать нагреваться. За это время температура повысится выше 21 °C. А если нагрев включится, когда температура упадет точно ниже 21 °C – теплый пол еще некоторое время будет прогреваться. За это время комната охладится намного ниже 21 °C. В таком случае пользователь не получит желаемых 21 °C, поскольку температура воздуха будет сильно колебаться. Учет гистерезиса не только помогает более точно удерживать температуру, но и исключает слишком частые включения и отключения теплого пола, повышающие износ.
Гистерезис предусматривает задержку. Терморегулятор не включает нагрев точно тогда, когда температура воздуха достигнет 21 °C, а делает это, когда она будет, например, 20,5 °C (заданная температура минус гистерезис). Отключение также происходит не точно при достижении 21 °C, а, например, при 21,5 °C (заданная температура плюс гистерезис). В таком случае можно сказать, что гистерезис равен 0,5 °C. Гистерезис может быть 0,25-2 °C и устанавливается опытным путем. Настраивается он обычно на терморегуляторе. Это явление не всегда нужно учитывать, используя теплые электро полы, доступные в ассортименте интернет-магазина. Электрический теплый пол может более точно поддерживать желаемую температуру. Но у него другие особенности. Существуют и более продвинутые терморегуляторы для водяного теплого пола, использующие технологии ШИМ и TPI. В них также необязательно учитывать гистерезис, так как регуляция происходит плавно.
Что еще может предусматривать автоматика и управление для водяного теплого пола
В некоторых особых случаях автоматика для водяного теплого пола может предусматривать управление котлом и циркуляционным насосом. Если отопительный котел применяется только для теплого пола и не обеспечивает другое отопление, горячее водоснабжение или если в нем есть отдельный контур для теплого пола, то его можно включить в автоматику. При таком подключении на котел будет отправлен сигнал прекратить нагрев теплоносителя, если все контуры теплого пола сейчас нагревать не должны. Для реализации такой функции также понадобится центр коммуникации, который поддерживает подключение котла.

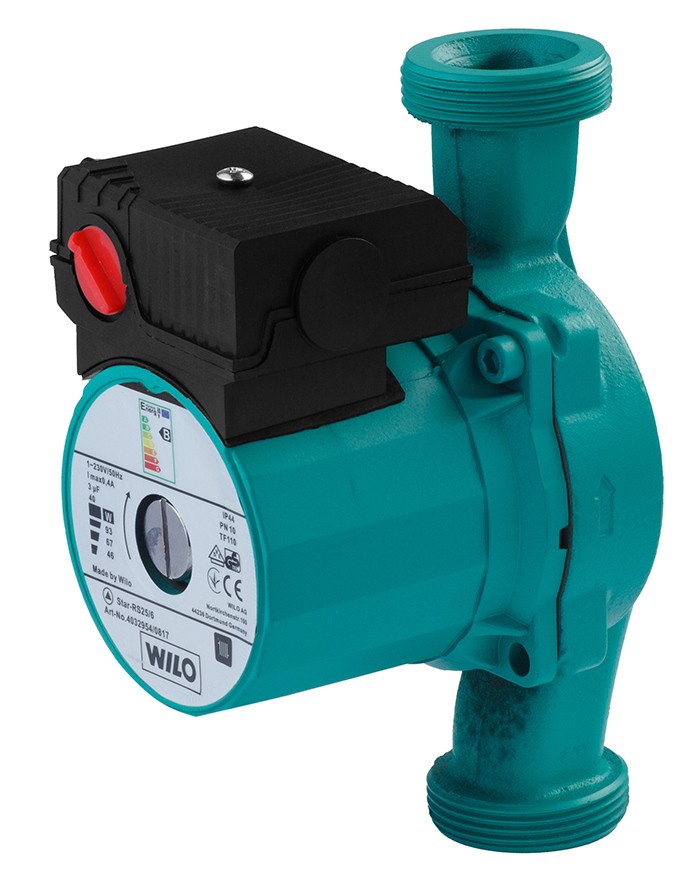

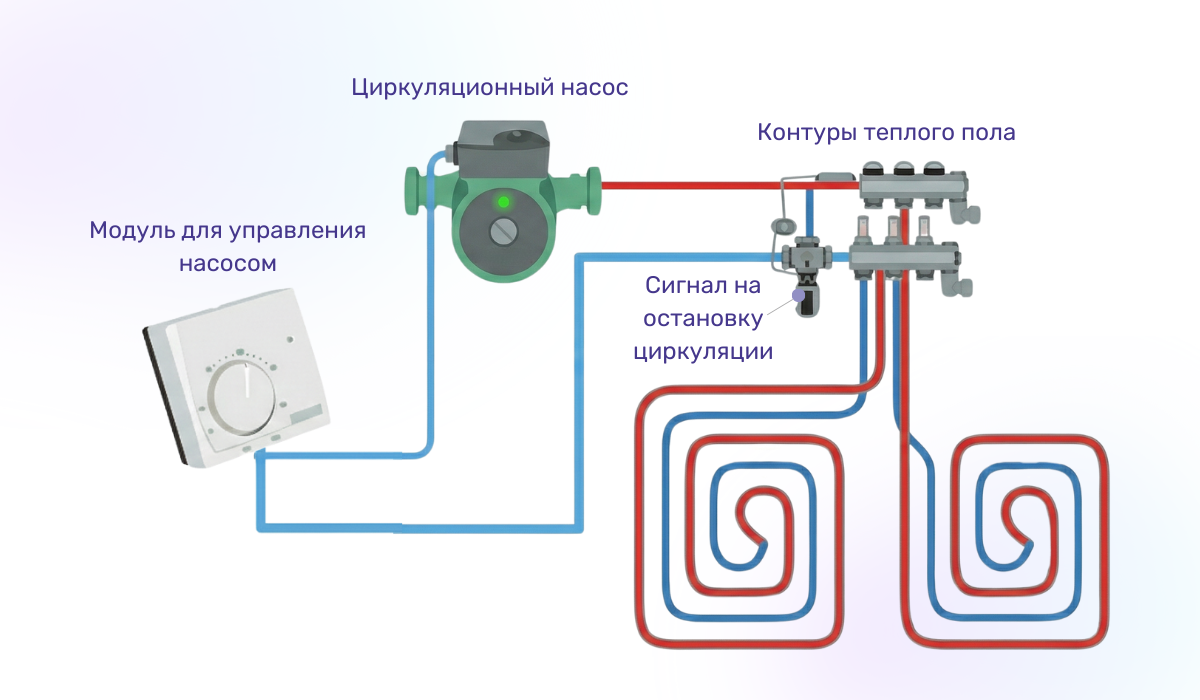

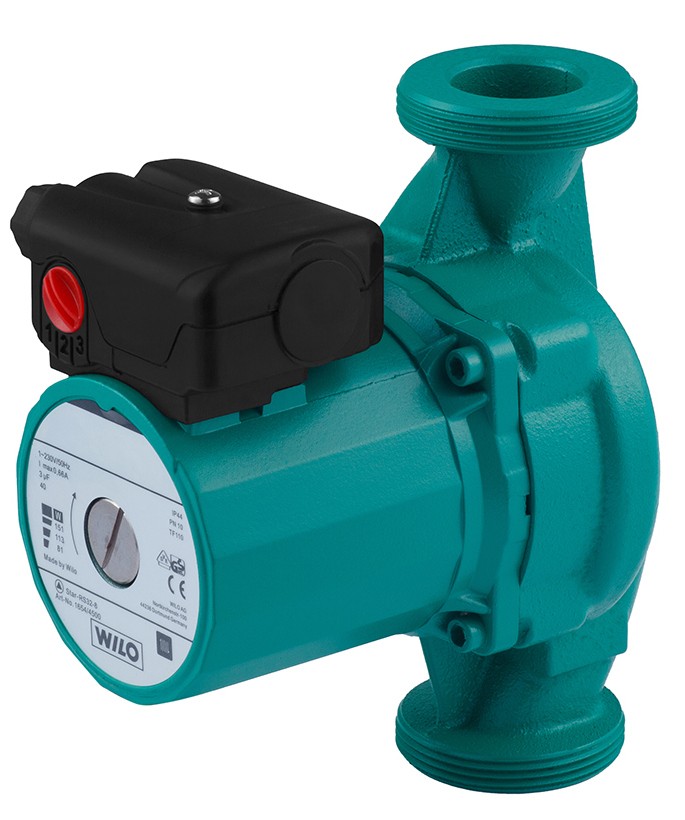

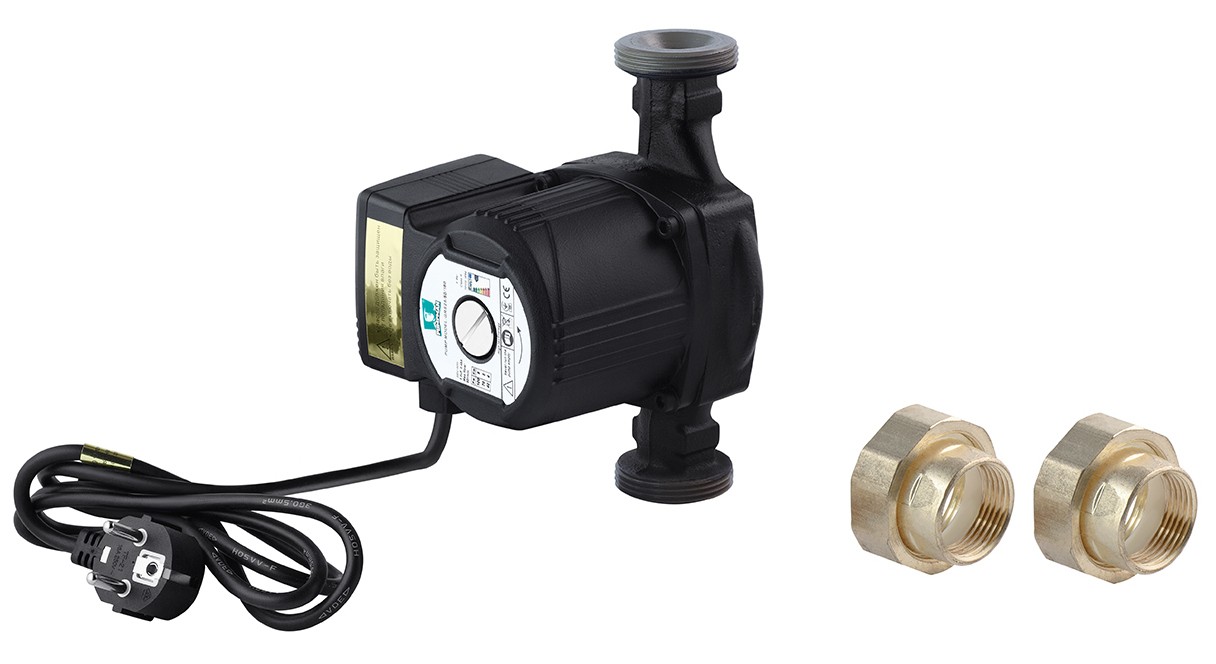

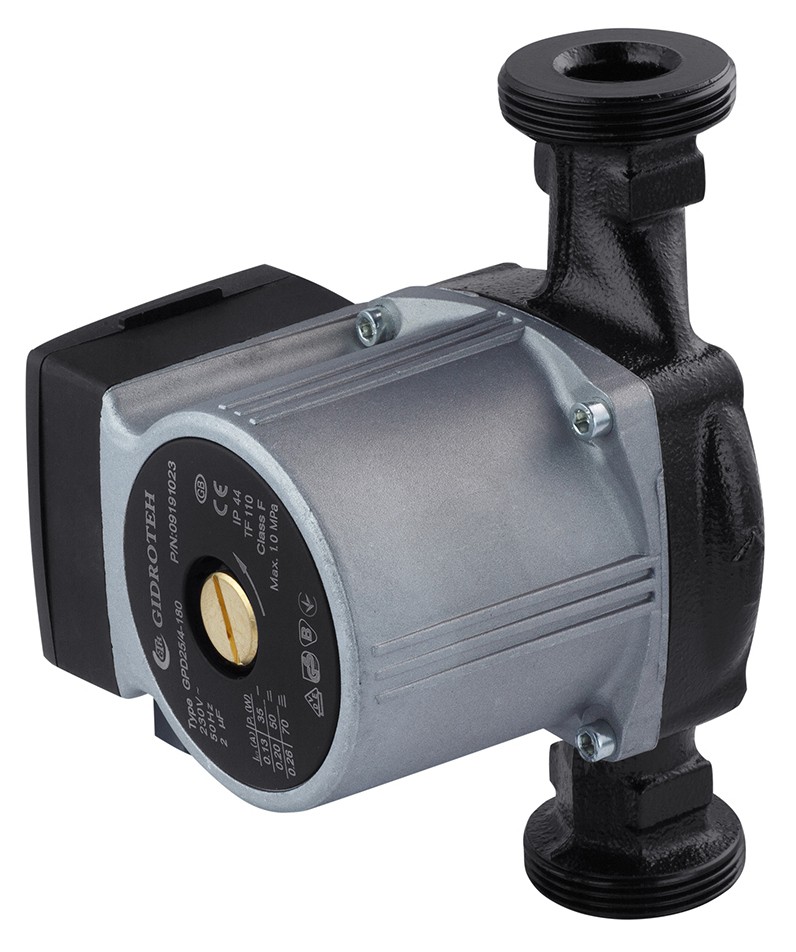

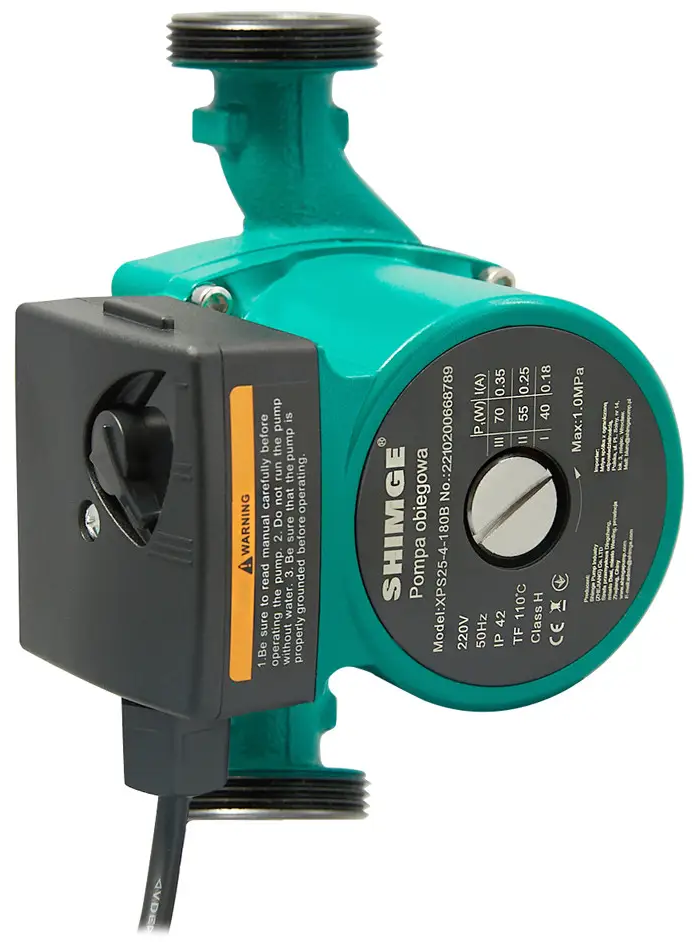

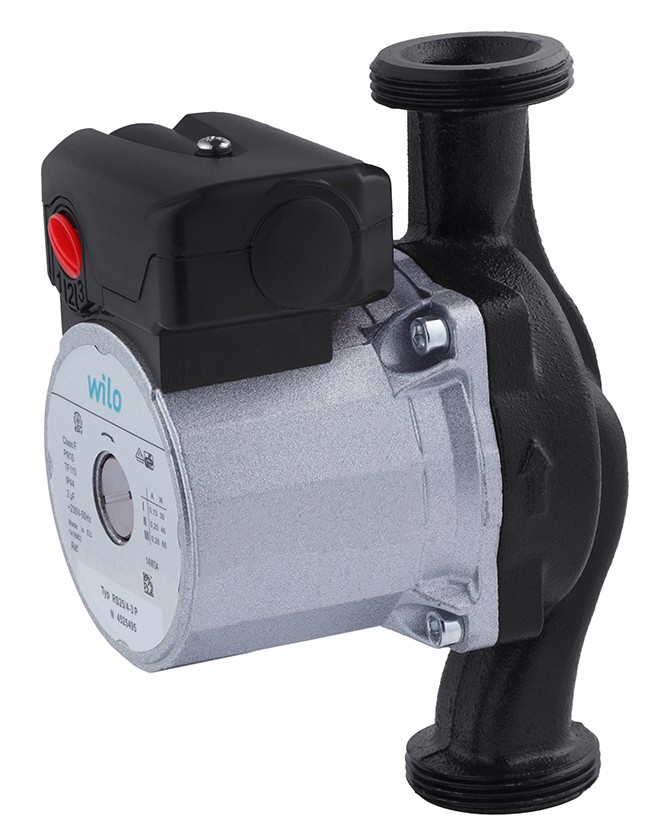

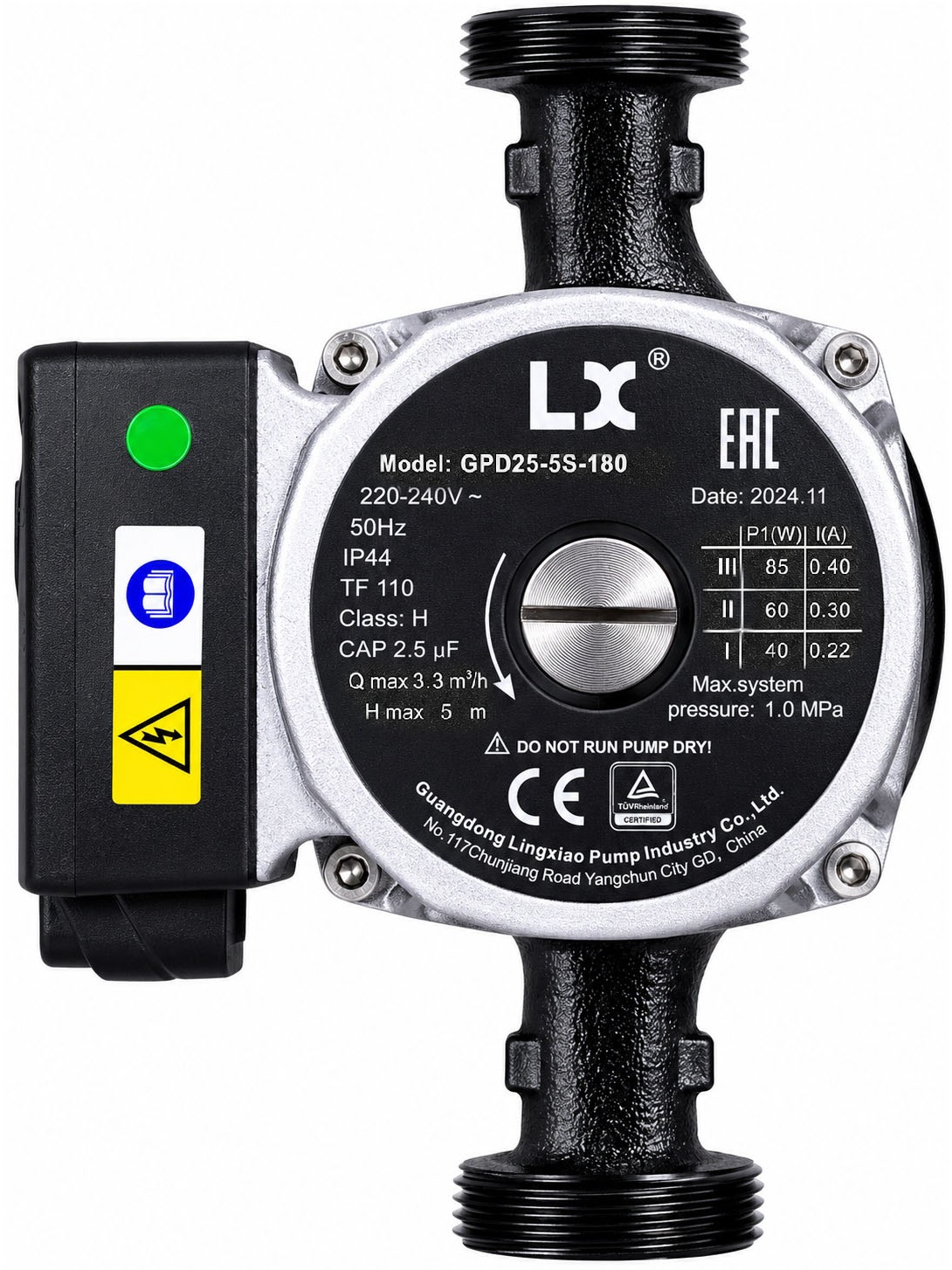

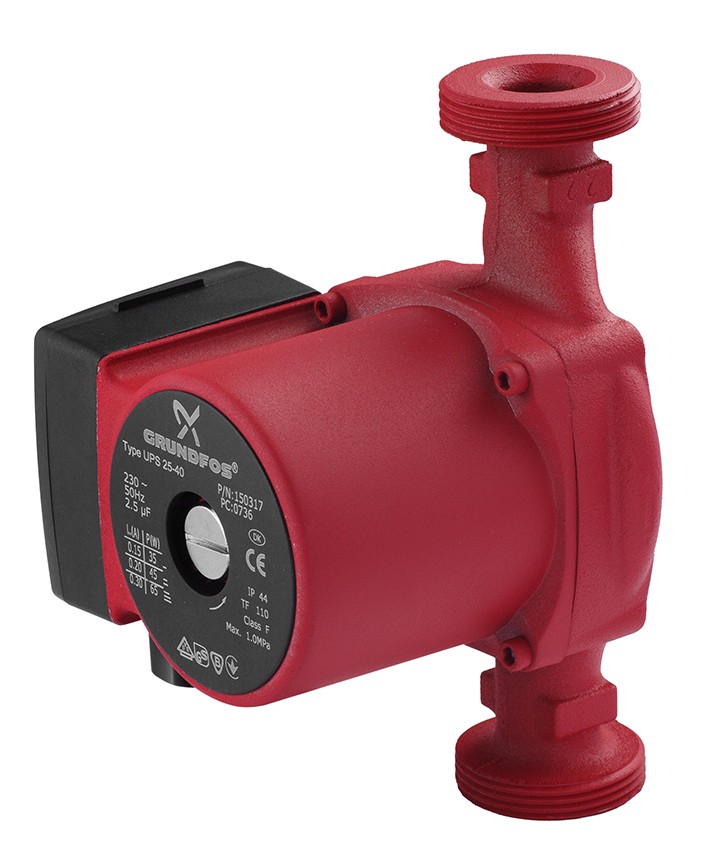

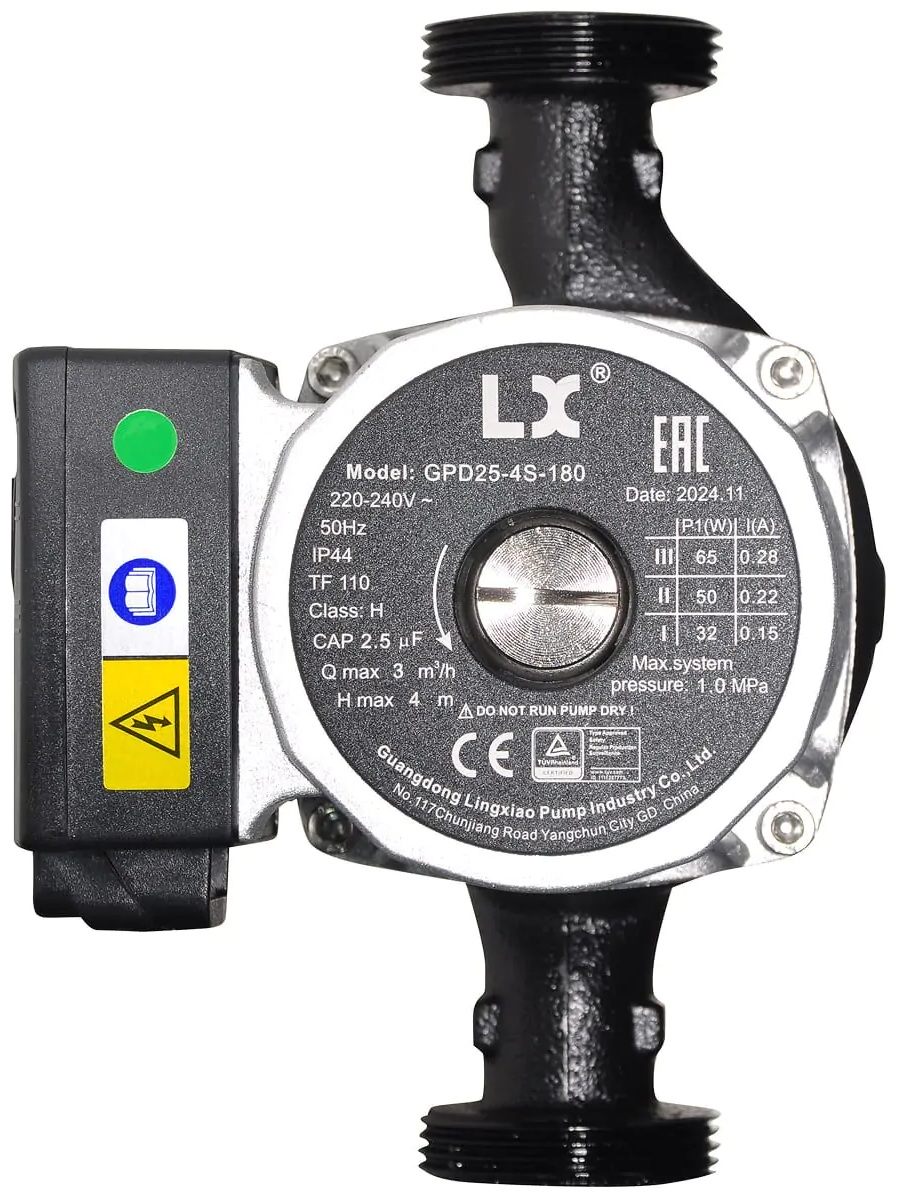

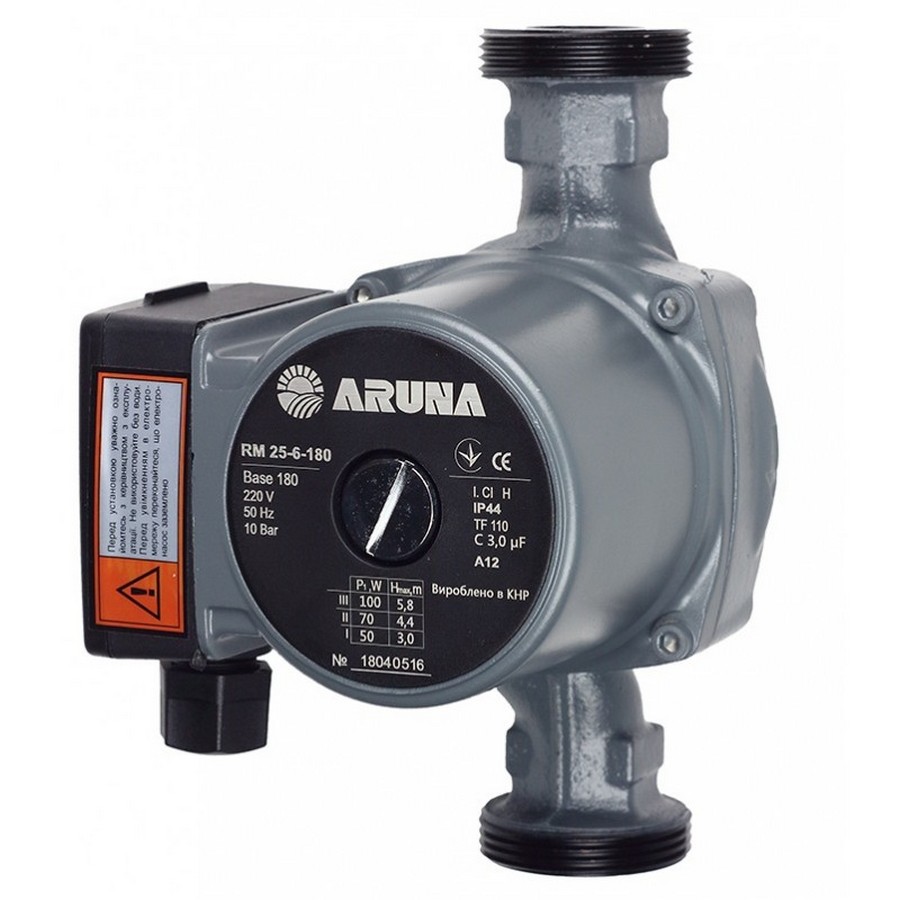

Так же можно поступить и с циркуляционным насосом. Если контуры теплого пола не должны сейчас нагреваться, то на него будет отправлена команда на прекращение циркуляции теплоносителя. В таком случае от центра коммуникации требуется наличие модуля для управления насосом.
Однако стоит заметить, что какая-либо автоматика для насоса теплого пола должна обязательно присутствовать в системе. Если возникает ситуация, когда ни один контур теплого пола не должен наполняться теплоносителем, а насос при этом продолжает работать, он не только будет зря тратить электроэнергию, но может быстро выйти из строя. Кроме подключения насоса к центру коммуникации и автоматического управления им, существует еще два варианта:
- в коллекторе водяного теплого пола можно предусмотреть байпас, перемычку – когда теплый пол не наполняется теплоносителем, он перекачивается насосом через байпас, но недостаток в том, что насос работает зря;

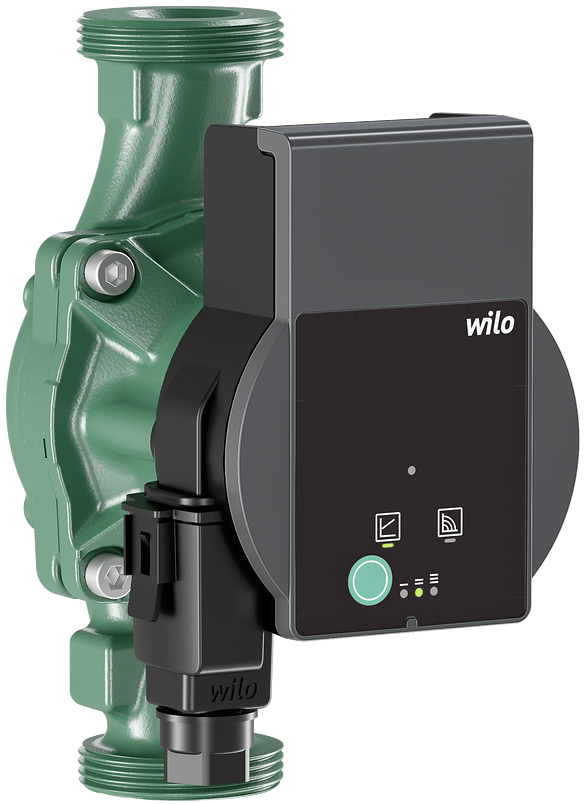

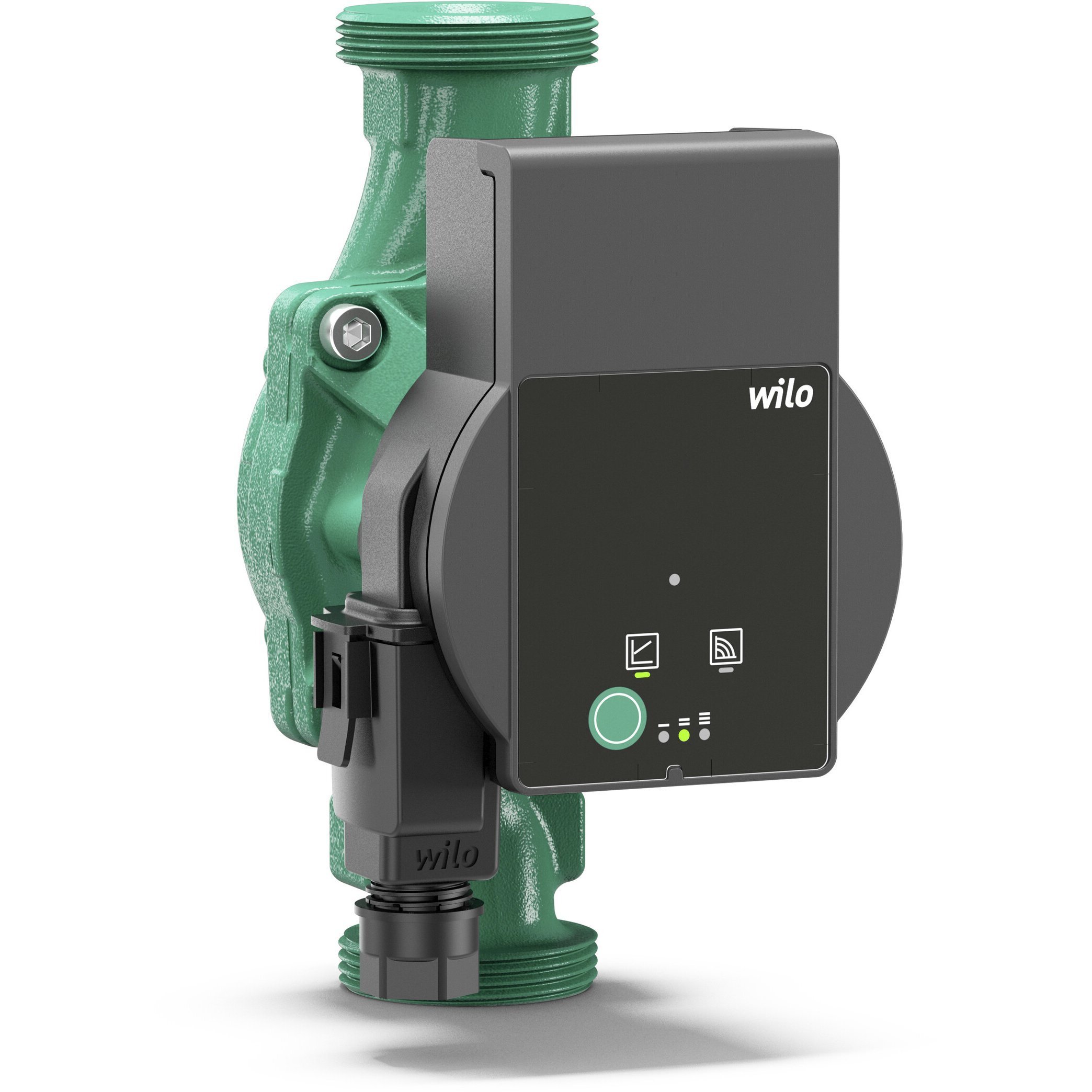

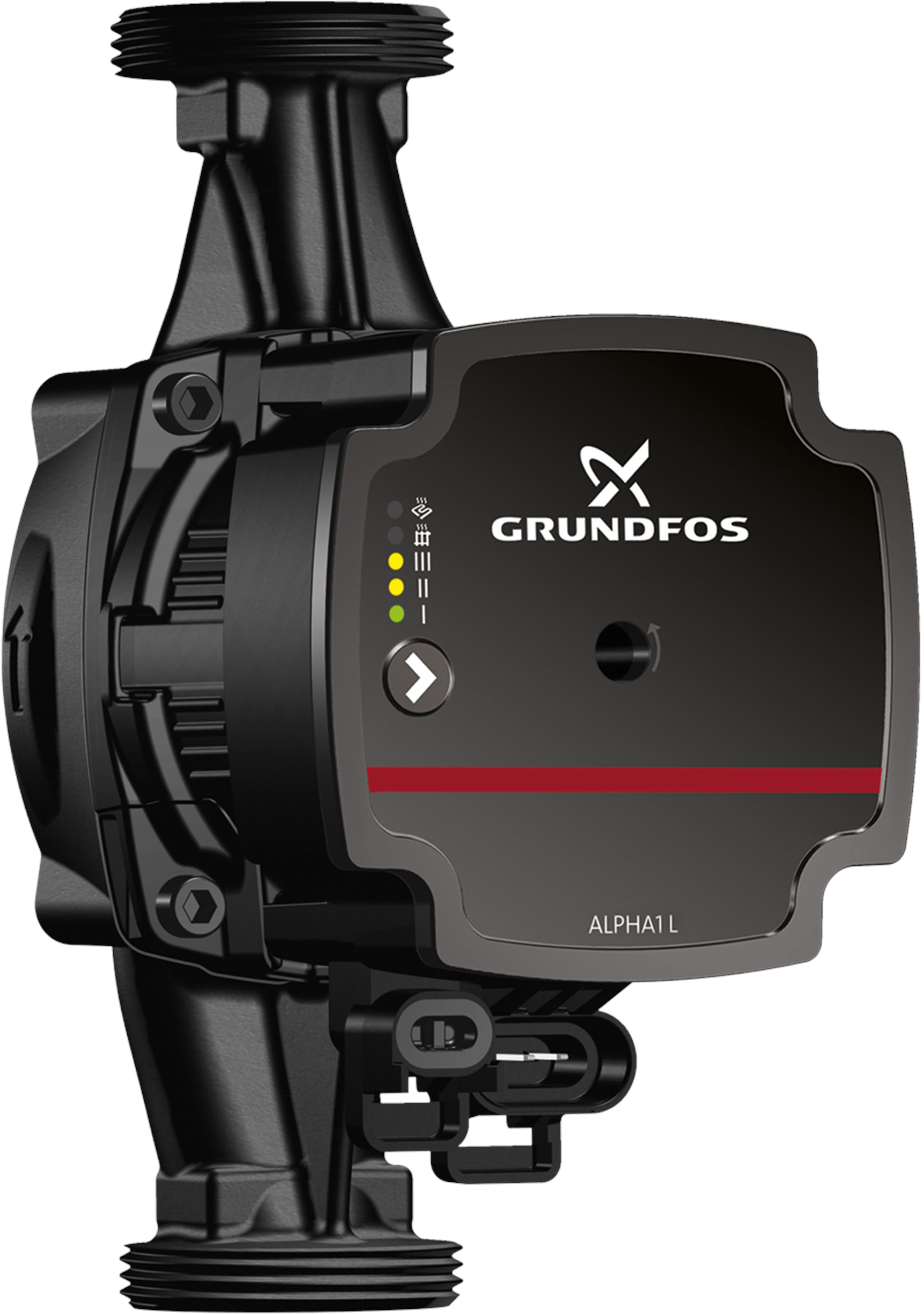

- в продаже доступны насосы для циркуляции воды в системе со встроенной автоматикой, когда сервоприводы перекрывают подачу теплоносителя в контуры теплого пола, насос автоматически на это реагирует и прекращает работу, переходит в энергосберегающий режим, а когда клапаны открываются снова, продолжает циркуляцию.
Автоматика для теплого водяного пола создается до ремонта и после
Все проекты, связанные с основным отоплением, несомненно, лучше выполнять до ремонта. Это откроет множество преимуществ и упростит задачу. Можно установить термодатчики непосредственно в стяжке пола. Есть возможность создать новые ниши в стене для терморегулятора и размещения проводки автоматики. А также предусмотреть размещение центра коммуникаций.

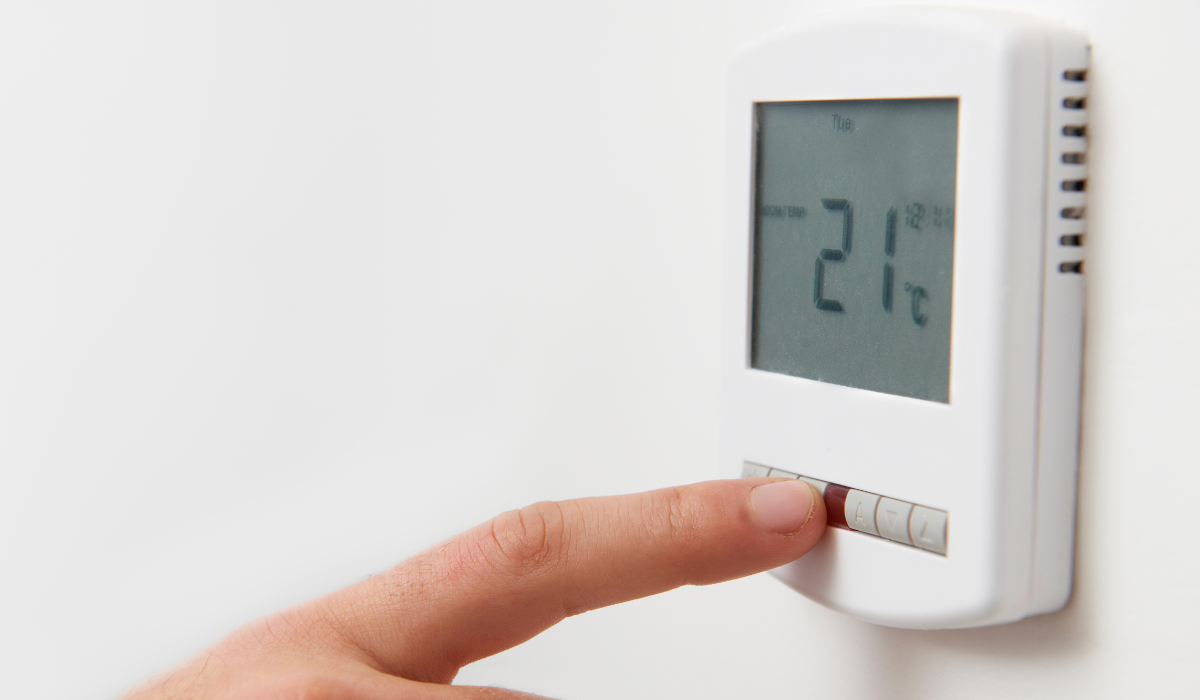

Однако часто пользователи желают подключить автоматику к водяному теплому полу уже после ремонта. Наш опыт показывает, что при правильном подходе и в этом случае можно реализовать автоматику грамотно. Терморегуляторы можно приобрести накладные, которые монтируются поверх стены или те, что подключаются прямо в розетку на стене. Чтобы не пришлось прокладывать проводку, отдавайте предпочтение товарам для монтажа теплого пола (терморегулятору, термодатчику) беспроводного типа – их цена немного выше, но в данном случае они значительно упростят монтаж. А также проводку можно провести в плинтусе, если в нем есть кабельный канал.
Какие функции выполняет автоматика для систем теплого пола водяного типа и можно ли обойтись без нее
Наша практика показывает, что оценив всю сложность системы автоматики для водяного теплого пола, некоторые пользователи задают вопрос – настолько ли важны ее функции и можно ли обойтись без нее? Чтобы найти ответ, разберемся, какие именно задачи решает автоматика:
- Удобство эксплуатации. Инертность теплого водяного пола приводит к тому, что вручную настроить и поддерживать нужную температуру будет сложно. Если задать одну температуру теплого пола, то воздух в помещении прогреется через значительное время. Если потом окажется, что это слишком жарко и уменьшить нагрев, то охлаждаться все будет долго. Автоматика позволяет поддерживать на нужном комфортном уровне степень прогрева.
- Устраняет вероятность перегрева. Выбирая финальное покрытие для водяного теплого пола, всегда нужно оценивать его устойчивость к нагреванию. Но даже специальные напольные покрытия могут испортиться от перегрева, особенно ламинат и паркет. Автоматика позволяет избежать перегрева, она не даст теплому полу прогреться до критических температур.
- Энергоэффективность. Когда теплый пол греет постоянно, он расходует электроэнергию на циркуляционный насос и топливо на котел. Автоматика отключает нагрев в те моменты, когда он не нужен, и предотвращает перерасход ресурсов. Возможность автоматизации системы отопления особенно энергоэффективна, если котел и циркуляционный насос тоже управляются автоматикой водяного теплого пола.

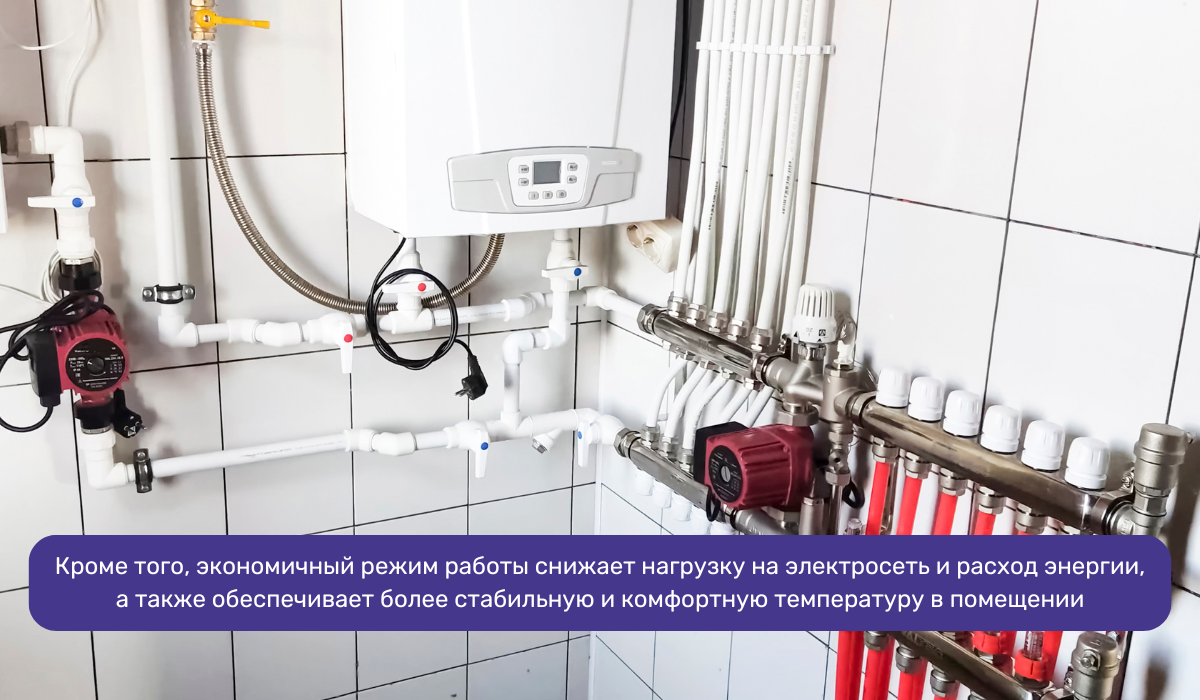

- Продление срока работы техники. Из энергоэффективности вытекает еще одно преимущество – насос, котел и другие компоненты водяного теплого пола прослужат дольше. Ведь они будут работать не так интенсивно, их работа будет регулироваться по мере необходимости.
- Продвинутые функции. Автоматика теплого пола позволяет пользователям воспользоваться продвинутыми функциями. Некоторые термостаты имеют в своем функционале элементарные таймеры, которые позволяют включить нагрев на определенное время. Другие наделены более функциональными программаторами, благодаря которым можно настроить нагрев на каждый час и день недели индивидуальная по каждой комнате. Если организована беспроводная автоматика, то она позволяет управлять отоплением из любой точки дома или даже вне его – можно заранее включить нагрев и к приходу пользователя в доме будет уже тепло.
- Многозонный контроль. Автоматика водяного теплого пола может быть бесконечно сложной – в зависимости от поставленной задачи. Она может управлять отоплением не только в одной комнате, но и в нескольких, что позволяет создать комфортные условия в каждой из них. При необходимости можно добавить в автоматику теплого водяного пола и другие отопительные приборы, например, радиаторы в той же или другой комнате и управлять ими также.
Теперь, понимая назначение этой системы, ответим на вопрос – можно ли уложить теплый пол водяного типа совсем без автоматики. Да, можно, но не рекомендуется. В первую очередь это будет ощущаться на комфорте управления ею, так как задать и поддерживать нужную температуру будет неудобно. Во-вторых, появляется риск перегрева, который выдерживают далеко не все напольные покрытия и в результате за переделку придется платить больше. Поэтому лучше сразу предусмотреть автоматику. Это особенно важно для жилой комнаты или если теплый пол имеет большое количество контуров.
Мы рассмотрели, из каких компонентов состоит автоматика напольного отопления, как она работает, какие преимущества открывает. А также разобрались, на какой стадии ее нужно делать и можно ли обойтись без нее.
