В последние годы многие владельцы помещений в качестве возможных вариантов организации отопления выбирают теплый пол. Такое решение помогает экономить полезное пространство, быстро и равномерно прогревать комнату, экономить энергоресурсы, при условии, что выбор элементов и их монтаж выполнены правильно. В Украине теплым полом можно обогревать жилые помещения, коммерческие объекты, места общего пользования, благо есть возможность выбрать оборудование под любой бюджет. В этой статье мы расскажем про водяной теплый пол, схемы монтажа, варианты укладки и преимущества различных решений.
Схемы монтажа водяного теплого пола: выбираем оптимальное решение
Тем, кто только думает над тем каким системам для отопления отдать предпочтение, рекомендуем обдумать возможность монтажа водяного теплого пола. Такой обогрев помещений имеет ряд преимуществ, среди которых основные:
- в нижней части помещения не застаивается холодный воздух — прогрев идет равномерно над всей площадью пола, при условии, что схема укладки и подключения выбраны верно;
- равномерный прогрев пространства помогает оптимизировать скорость перемещения потоков и как следствие в воздух поднимается меньше пыли с пола;
- затраты на обогрев относительно ниже, чем при использовании прочих систем, если все тщательно продумать на этапе проектирования, монтажа и подключения элементов.
Чтобы наслаждаться комфортом, рекомендуем начать с того, что разработать проект, по которому будет монтироваться водяной теплый пол. Схема монтажа, материалы, способ подключения, оборудование для нагрева теплоносителя должны быть выбраны на первоначальном этапе с учетом особенностей объекта и доступных ресурсов. Если ранее подогрев пола электрический был одним из наиболее простейших вариантов, то сейчас, все изменилось. В условиях регулярных перебоев с подачей электроэнергии в частных домах стало выгоднее использовать теплый пол, для работы которого нужны в качестве ресурса газ, уголь, торф, пеллеты, прочее твердое топливо, природная энергия (например, грунта, грунтовых вод).
Укладка водяного теплого пола: выбор оборудования, схемы и методов обустройства
Чтобы водяной теплый пол был эффективным и не доставлял проблем, важно:
- Определить какая схема укладки теплого пола водяного будет наиболее эффективной.
- Просчитать необходимое количество материалов для монтажа.
- Провести подготовительные работы поверхностей.
- Выполнить укладку, фиксацию труб, подключение к системе подачи теплоносителя.
- Проверить работоспособность системы и выполнить запуск.
- Соблюдать правила эксплуатации и сервисного обслуживания.
Как показывает опыт и практика, многие разочаровываются в отоплении посредством водяного теплого пола, так как выбирают неверную схему монтажа и подключения, как результат прогрев осуществляется неравномерно. Поэтому далее мы расскажем вам про основные схемы укладки теплого пола водяного, которые подойдут как для жилых помещений, так и для прочих объектов.

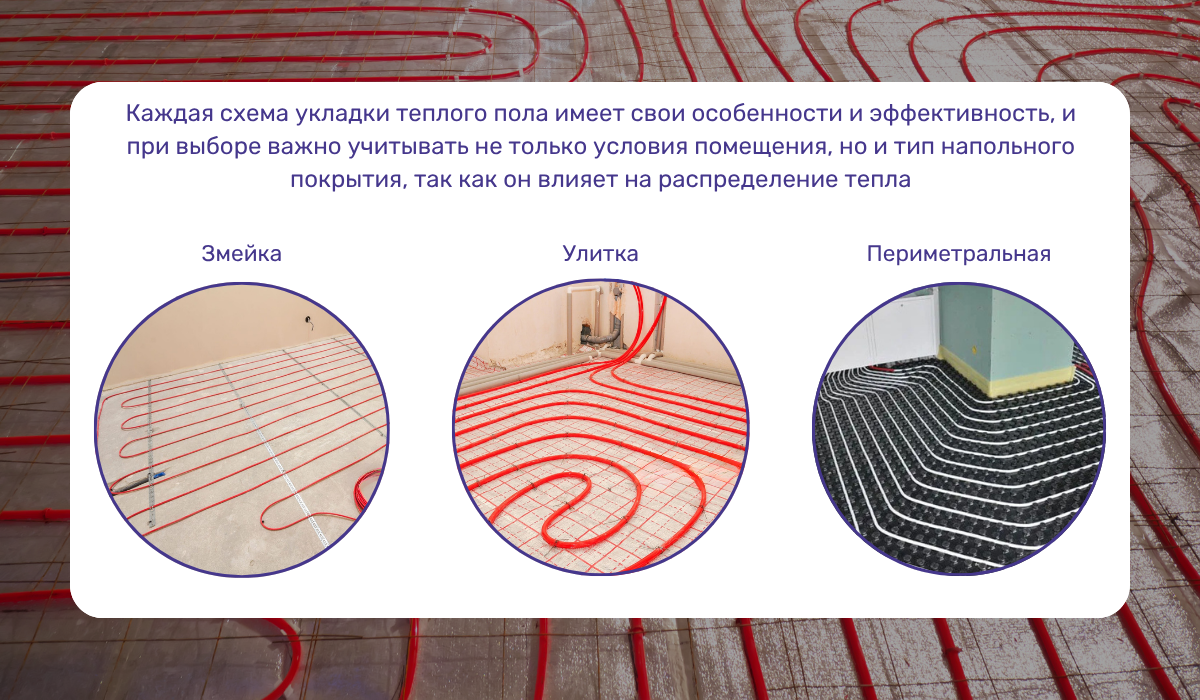

Варианты укладки труб: основные схемы теплого пола водяного
Хотим отметить сразу, что у каждой из описанных нами схем есть как преимущества, так и недостатки. Поэтому выбор необходимо осуществлять с учетом особенностей объекта, а также того, какие поставлены цели.

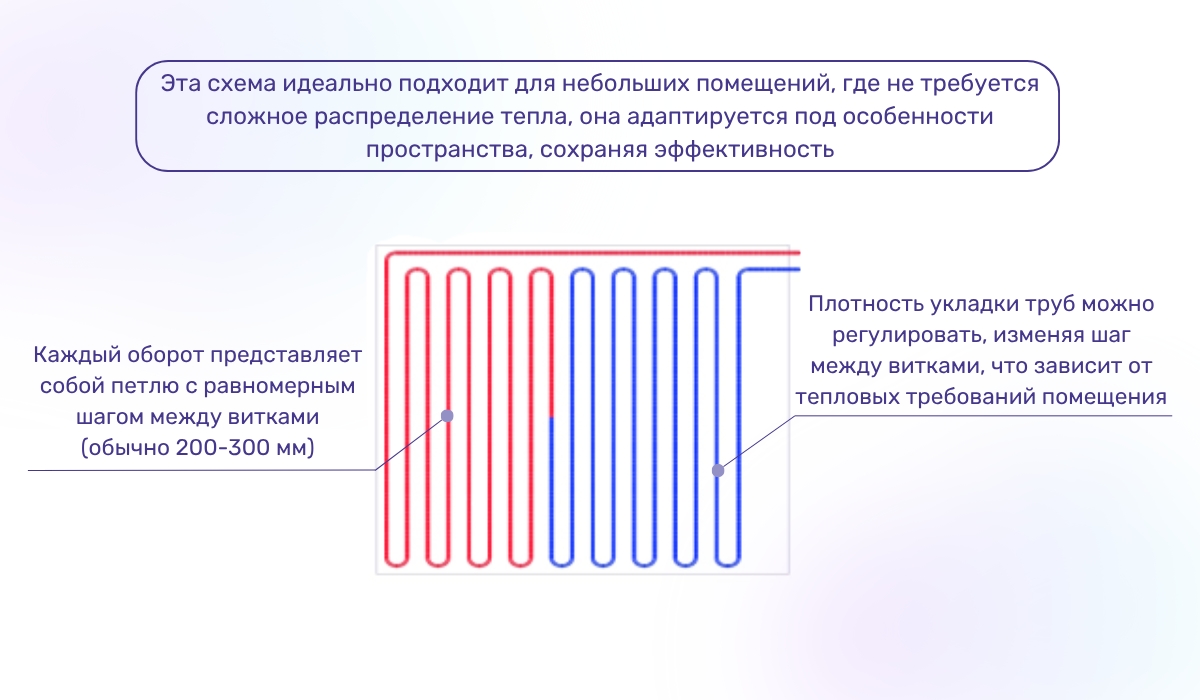

Одинарный змеевик — простейшая схема подключения водяного теплого пола
Одинарный змеевик (параллельная укладка или змейка) — это простейшая схема, при которой труба укладывается петлями с шагом 200-300 мм, имеющими одинаковый размер и конфигурацию. Для ее монтажа, как правило, выбираются трубы, которые хорошо поддаются формовке. Такая схема теплого пола водяного привлекает внимание тем, что:
- необходим относительно простой расчет параметров труб для монтажа теплого пола водяного в сравнении с прочими схемами;
- есть большой выбор товара для монтажа теплого пола по этому рисунку;
- монтаж не занимает много времени;
- можно создавать зоны, в которых нагрев будет больше и меньше.
Так как при такой схеме сложно обеспечить равномерный прогрев всей площади пола в помещении, такое решение актуально, когда нужно организовать больше тепла в зоне возле внешней стены с панорамным окном или в детской, где ребенок играет на полу.
Так как при монтаже одинарной змейкой трубы для водяного теплого пола необходимо регулярно изгибать на 180 °, то в них имеется значительное гидравлическое сопротивление.
Двойной змеевик — как вариант схемы подключения теплого пола водяного для равномерного прогрева пространства
Двойная змейка несколько сложнее, чем одинарная, расчет трубы теплого пола водяного по длине нужно выполнять с учетом того, что внутри витков с прямой подачей размещаются те, по которым перемещается теплоноситель назад. Эта схема водяного теплого пола дает возможность обеспечить равномерное распределение тепла по помещению. Среди условных недостатков хотим отметить тот факт, что просчитать размеры и форму витков, провести подготовку и монтаж несколько сложнее, чем для одинарной змейки, из-за соседства подающей и обратной труб. Как и в предыдущем случае, за счет обилия поворотов на 180 °, гидравлическое сопротивление достаточно высокое, поэтому необходимо продумать трубы какого диаметра использовать и выбрать подходящие циркуляционные водяные насосы.

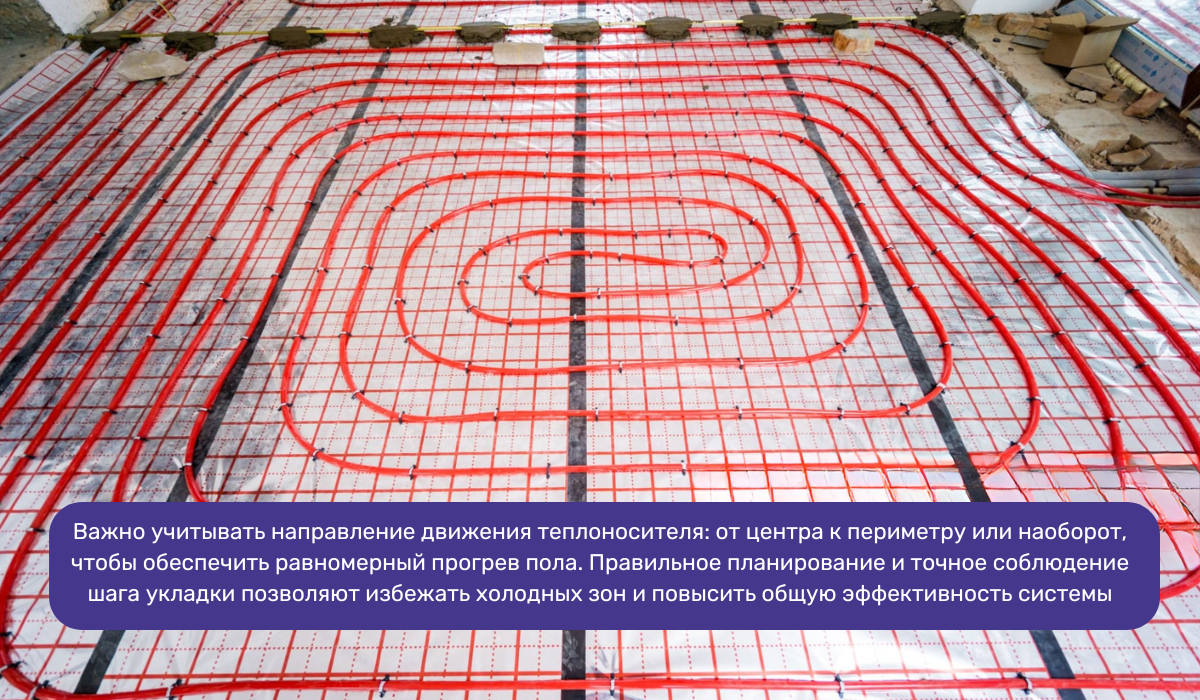

Спиральная укладка трубы теплого пола водяного, которую еще называют “улиткой”, рекомендуется использовать для помещения, имеющего большую площадь. При выборе такой схемы водяного теплого пола сначала трубы прокладываются по периметру стен, затем постепенно сдвигаются к центру. Витки обратных трубопроводов размещаются между элементами, по которыми движется прямой поток. Такая схема укладки имеет следующие преимущества:
- Обеспечивает возможность равномерно прогревать пространство на значительной площади.
- За счет того, что трубы имеют плавный изгиб под углом 90 °, а не 180 °, как при использовании змеевиков, гидравлическое сопротивление в системе ниже. Соблюдать рисунок при укладке поможет монтажная планка для теплого пола водяного, которая закрепляется на ранее созданном основании.
Подключение теплого пола водяного со спиральной укладкой несколько сложнее, чем у одинарного змеевика, так как нужно тщательно просчитать шаг теплого пола водяного (расстояния между трубами при укладке может варьироваться в диапазоне 10-30 см). Ошибки в расчетах могут привести к тому, что на полу будут ощущаться теплые и прохладные участки, в зависимости от того будет под покрытием прямой или обратный контуры.
Периметральная схема подключение теплого пола водяного
На некоторых объектах есть зоны, в которых теплопотери выше, чем на других участках. В таких помещениях, для компенсации температур оптимальным решением станет укладка тёплого пола водяного с использованием схемы, которая известна как комбинированная, периметральная или угловая змейка (угловой змеевик). Преимущество данного решения заключается в том, что:
- даже вдоль внешних стен прогрев осуществляется качественно и температура в помещении выравнивается — сглаживается зонирование;
- подающие контуры теплого пола водяного, которые идут по периметру, создают эффект тепловой завесы, что помогает снизить уровень конвекции холодных потоков от внешних стен;
- размещение наиболее теплых участков подающего трубопровода находятся по периметру комнаты и постепенным понижением температуры теплоносителя при приближении к распределительному узлу способствует оптимизации работы системы и снижению затрат на обогрев.
При грамотном подходе, комбинированная схема является оптимальной для широко спектра объектов, но, выбирая ее, стоит помнить о возможных проблемах:
- Неправильные расчеты схемы и укладка контура водяного теплого пола с нарушением плана может привести к тому, что прогрев будет неравномерным. Если вы не имеете опыта составления проектов, лучше доверить данную услугу профессионалам.

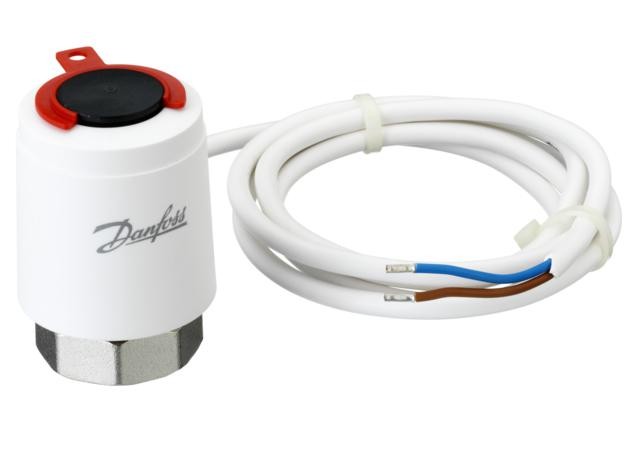

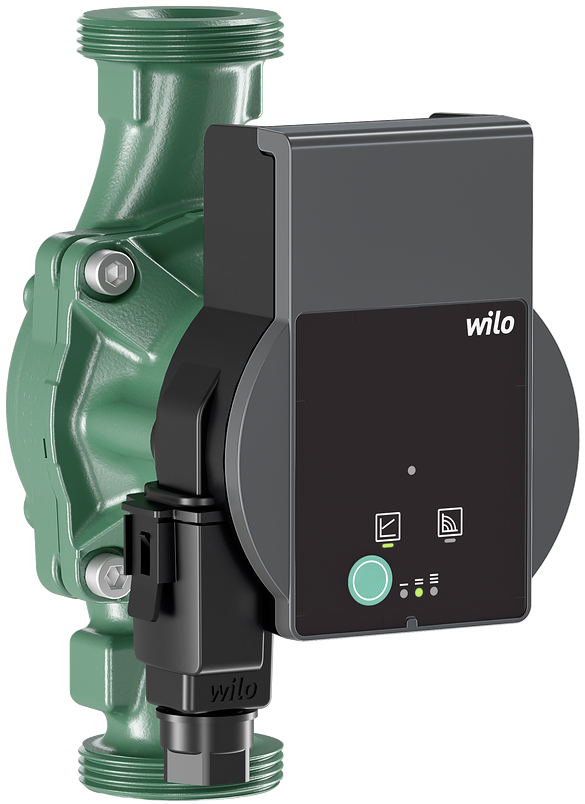

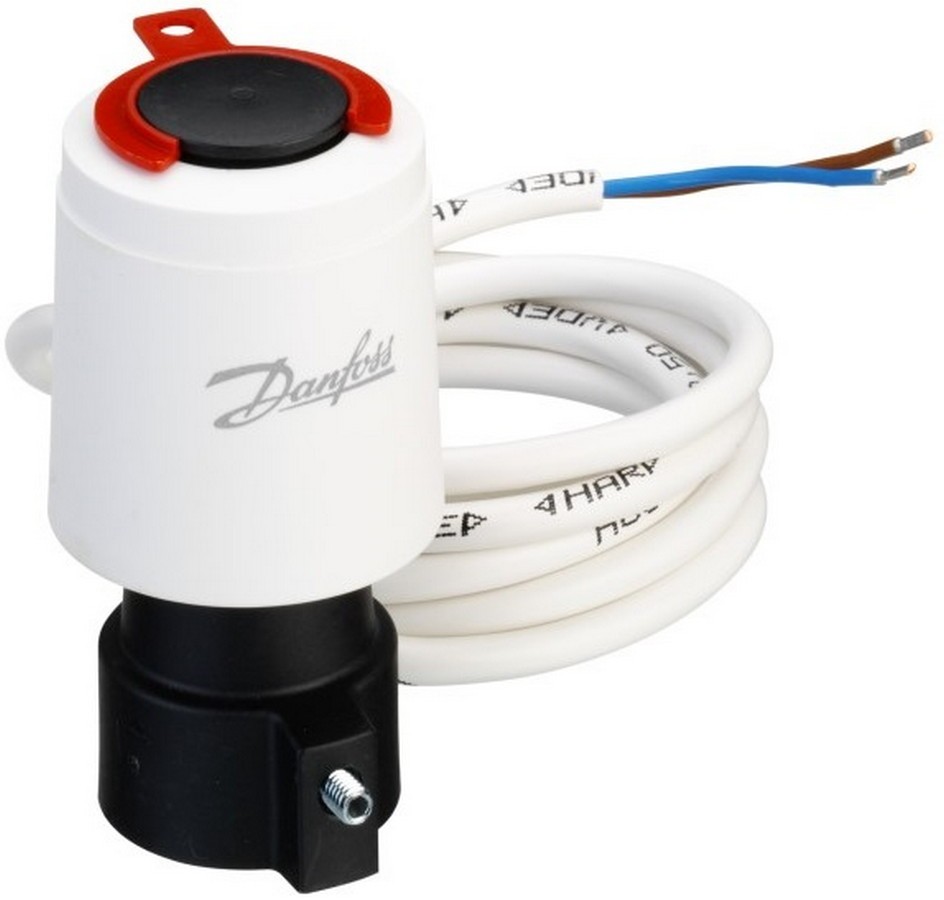

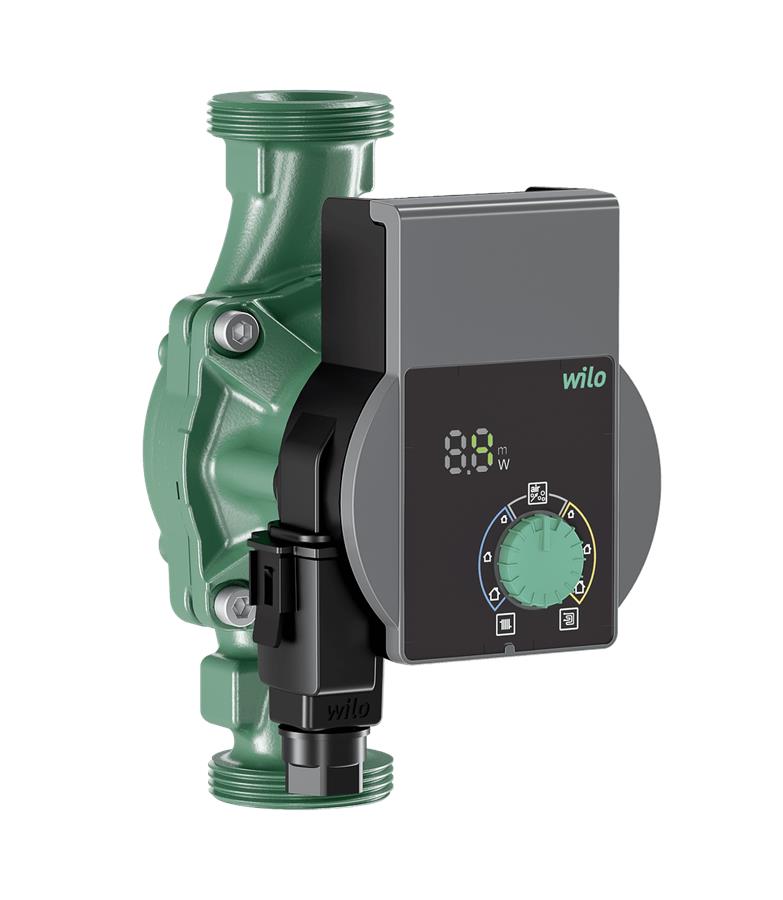

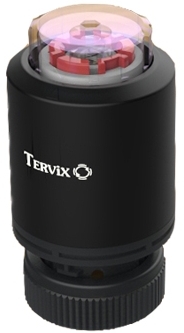

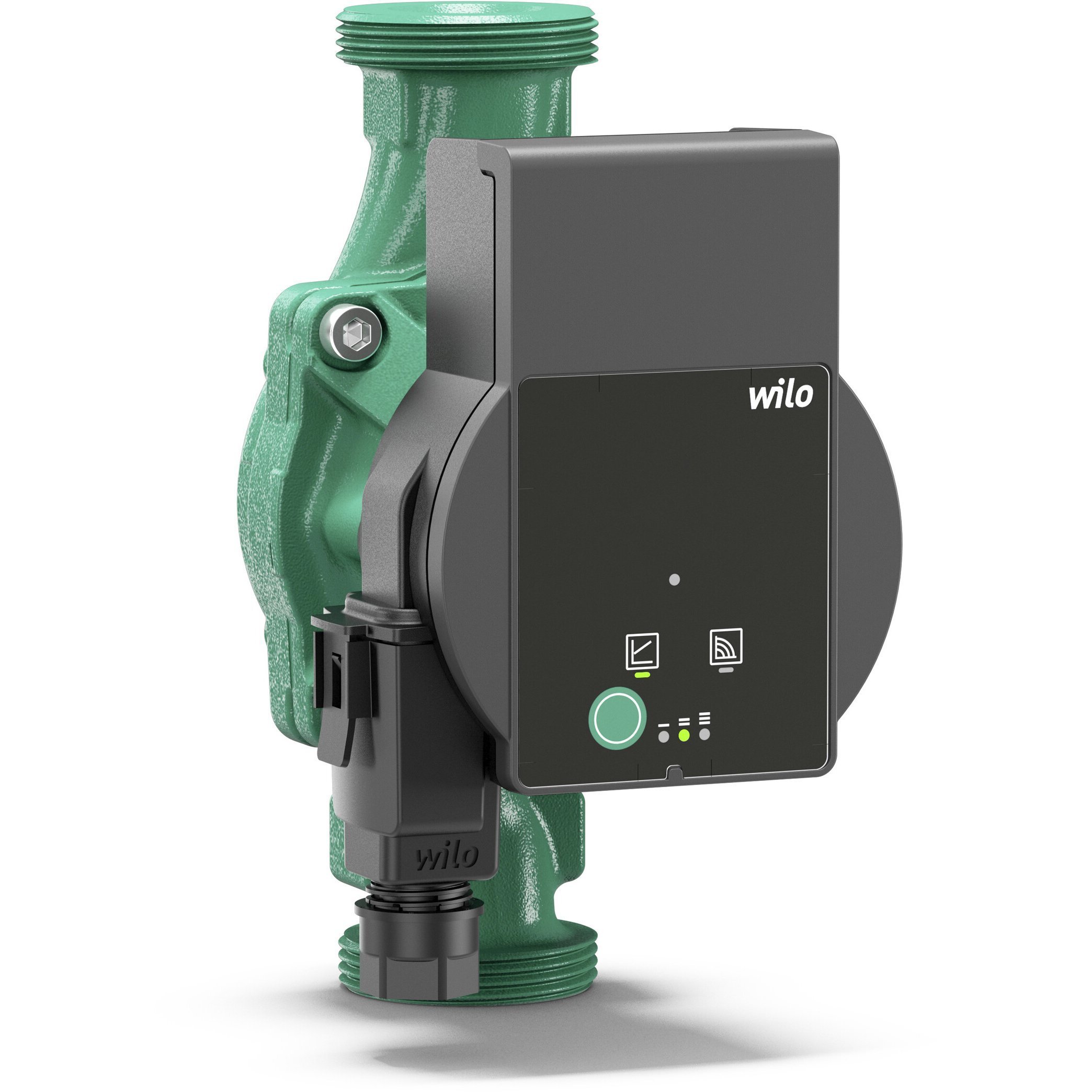

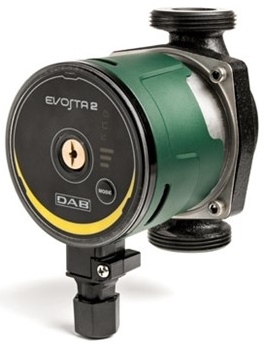

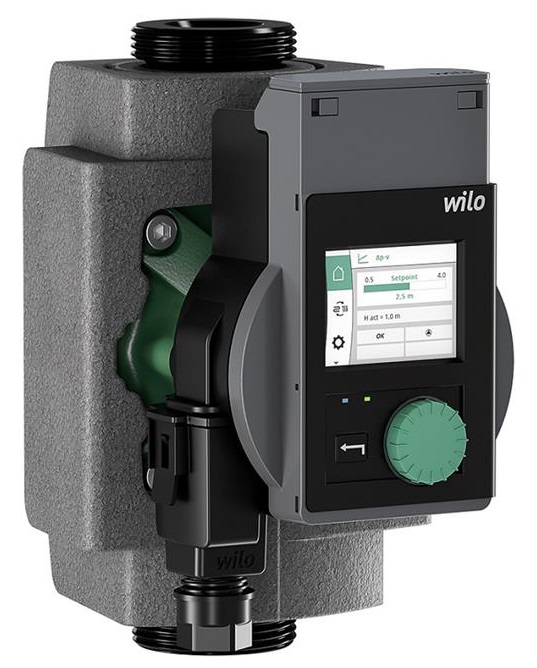

- За счет наличия поворотов как на 90 ° так и на 180 ° в системе присутствует достаточно высокое гидравлическое сопротивление, это стоит учитывать в момент, когда вы будете выбирать какой приобрести сервопривод, насос, датчики и прочие элементы.
Определяя какая укладка теплого пола водяного для вас оптимальна, рисуя и просчитывая схему, важно учитывать параметры объекта и задачи, которые вы хотите решить. Также стоит обдумать какие методы подключения вы можете реализовать.
Схемы монтажа водяного теплого пола: виды подключения
Немаловажным этапом при монтаже теплого пола с жидким теплоносителем является определение оптимальной схемы подключения. На данный момент чаще всего используются:

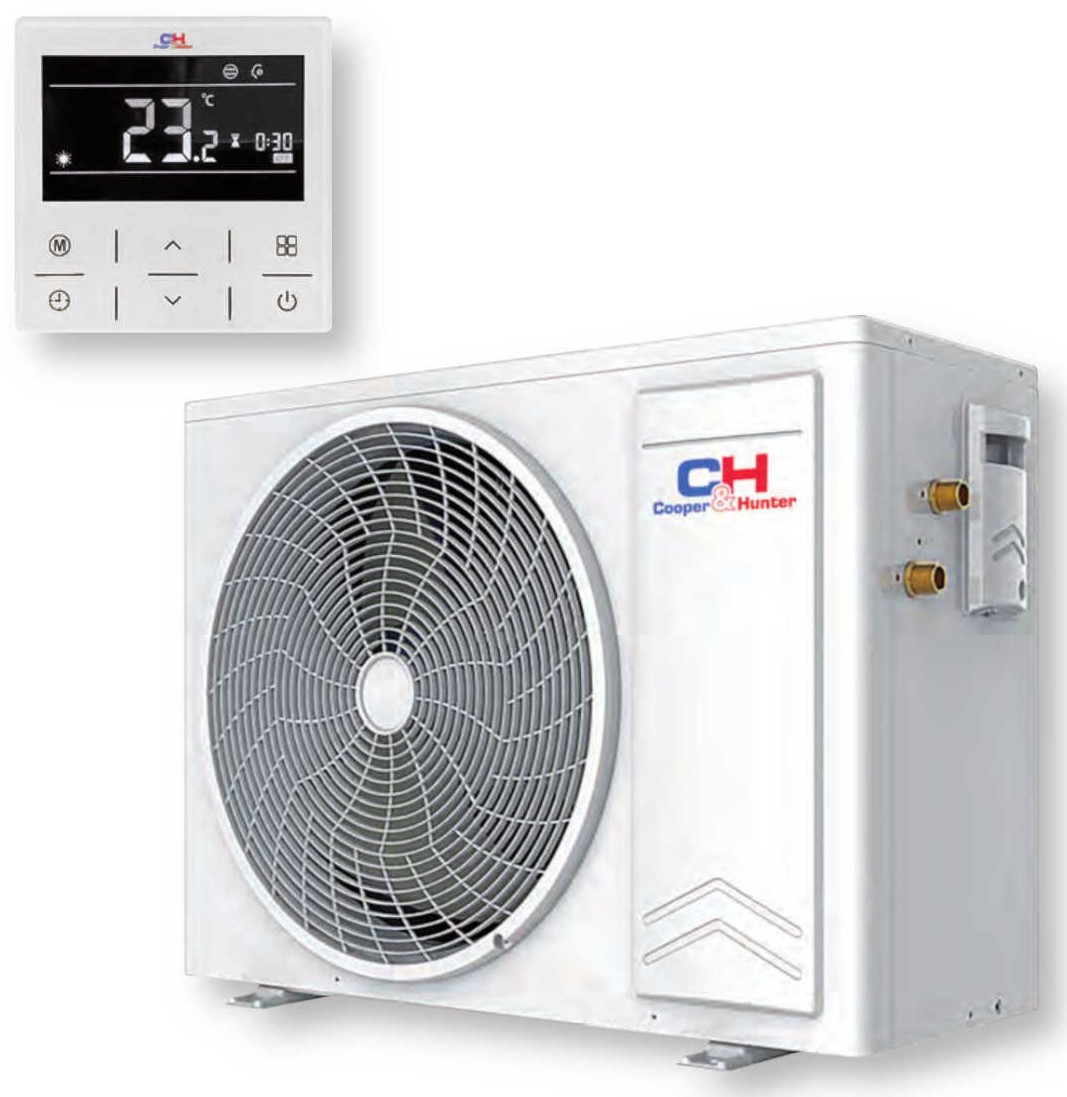

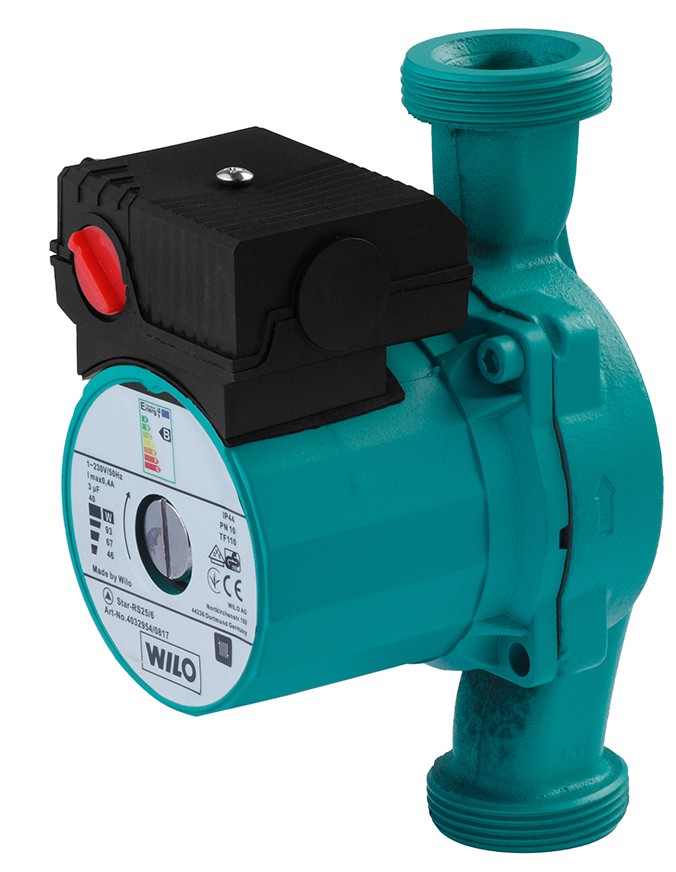

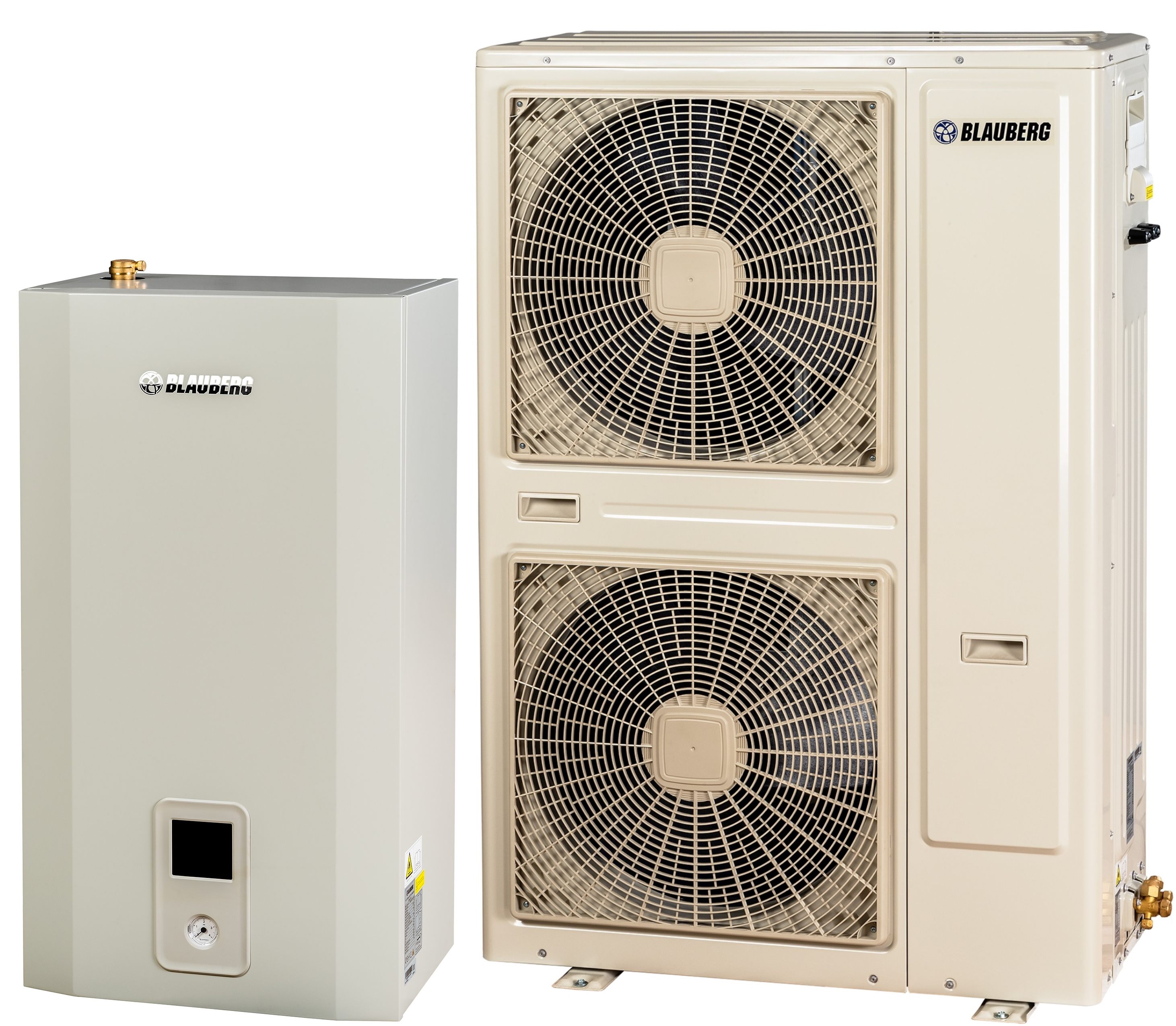

- прямое подключение к котлу отопления с использованием насоса, подходящей арматуры и элементов, отвечающих за безопасную работу системы. Эту схемы можно использовать на объектах, где установлены конденсационные котлы отопления или тепловые насосы (этот вариант актуален для Украины в периоды, когда нужны источники возобновляемой “дешевой” энергии), для высокотемпературных котлов она не подходит;
- комбинированная схема с подключением через трехходовой клапан, в которой наряду с водяным теплым полом используются радиаторы (батареи). Она дает возможность использовать для батарей теплоноситель с температурой до +80 °С, а для теплого пола +40 °С. Эта схема одна из наиболее экономичных как по стоимости монтажа, так и в процессе эксплуатации;
- подключение через насосно-смесительный узел теплого водяного пола и радиаторов. Чтобы система работала стабильно даже с высокотемпературными котлами, без чрезмерной нагрузки на теплообменник, обязательным элементом является балансировочный клапан;

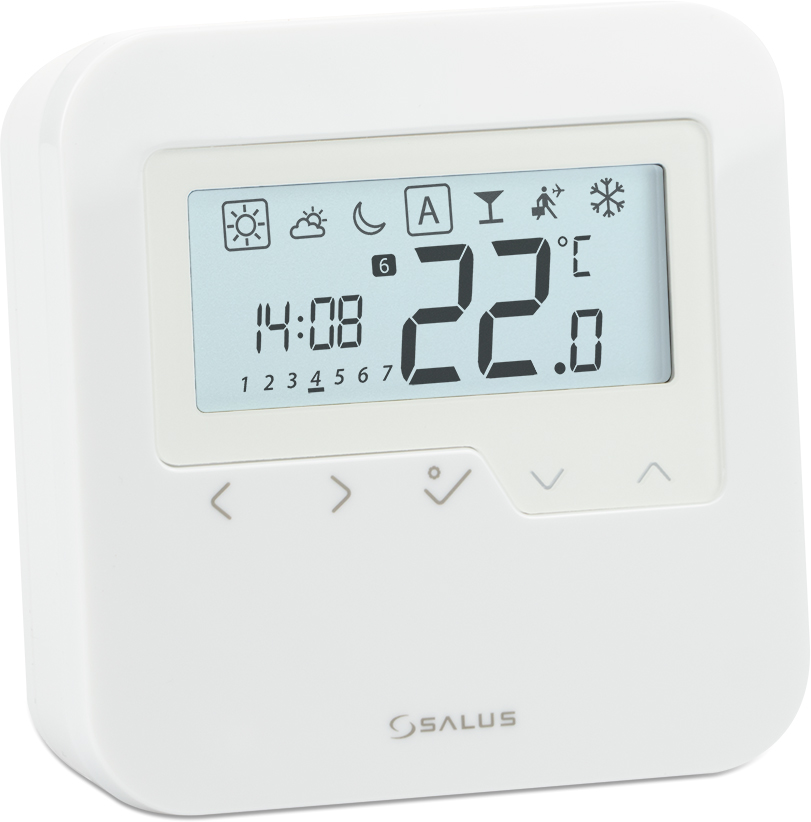

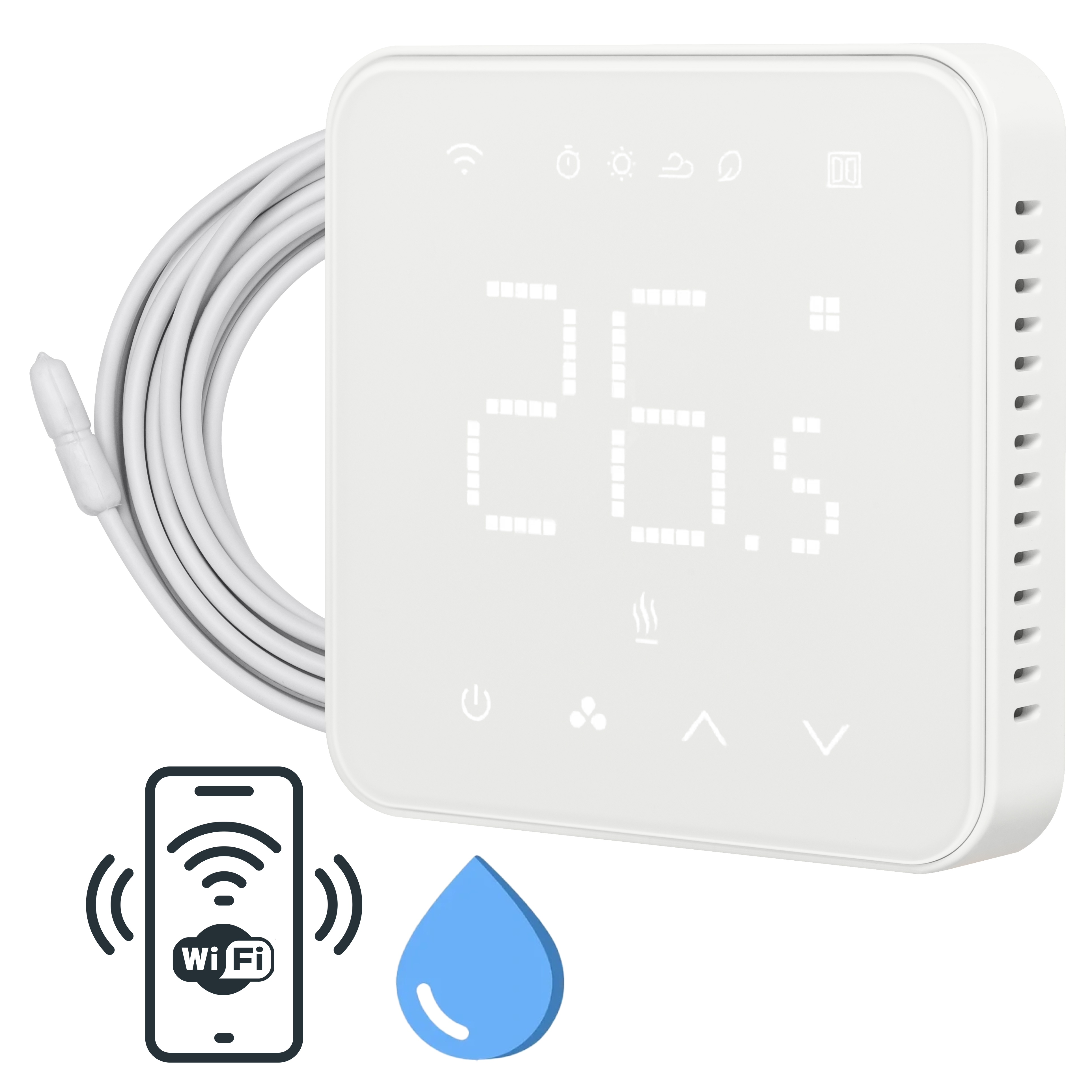

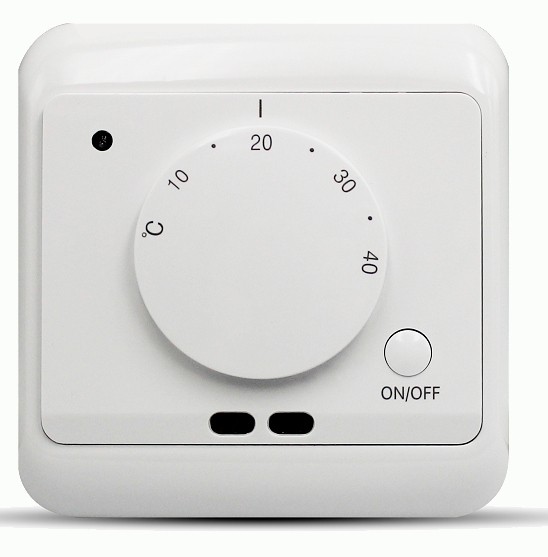

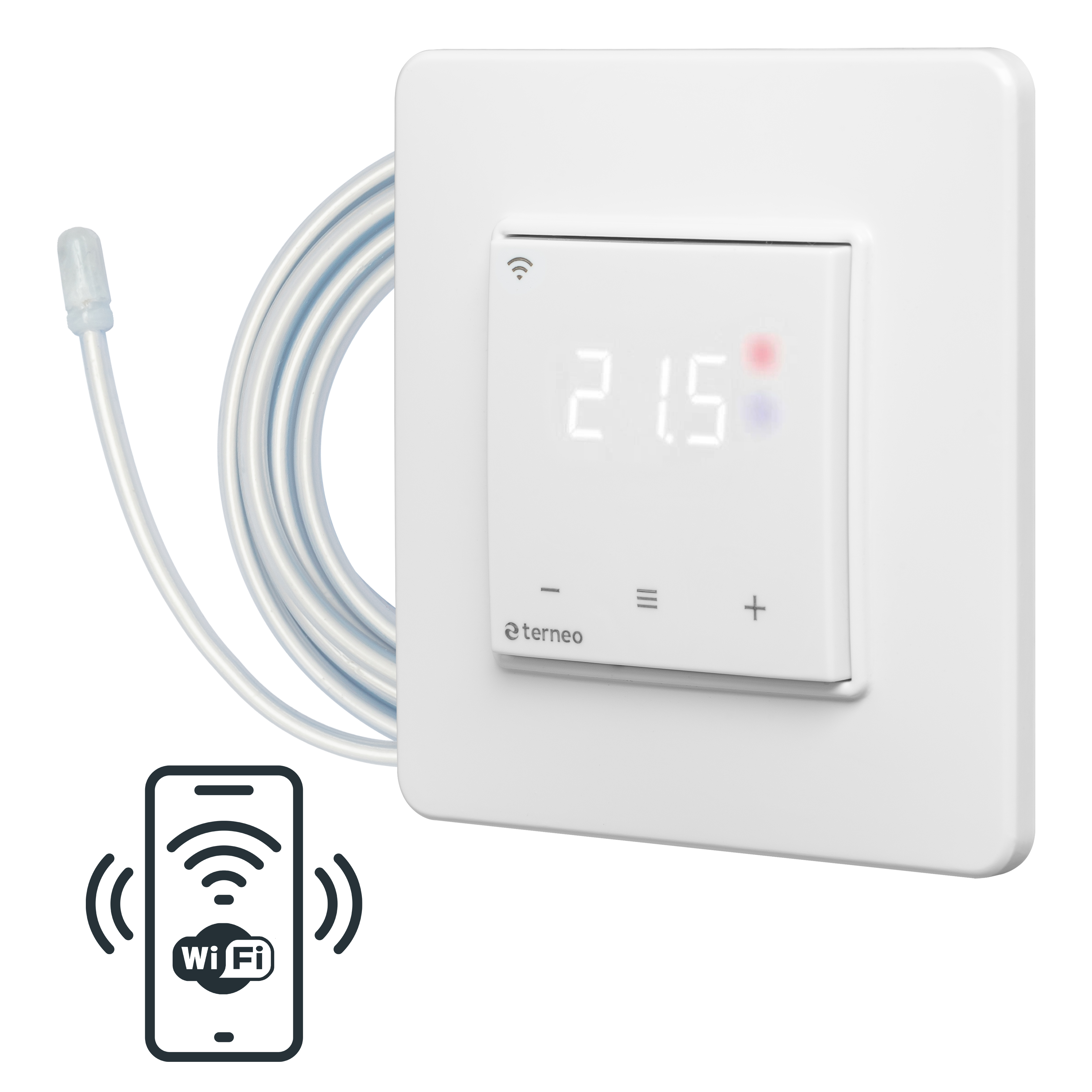

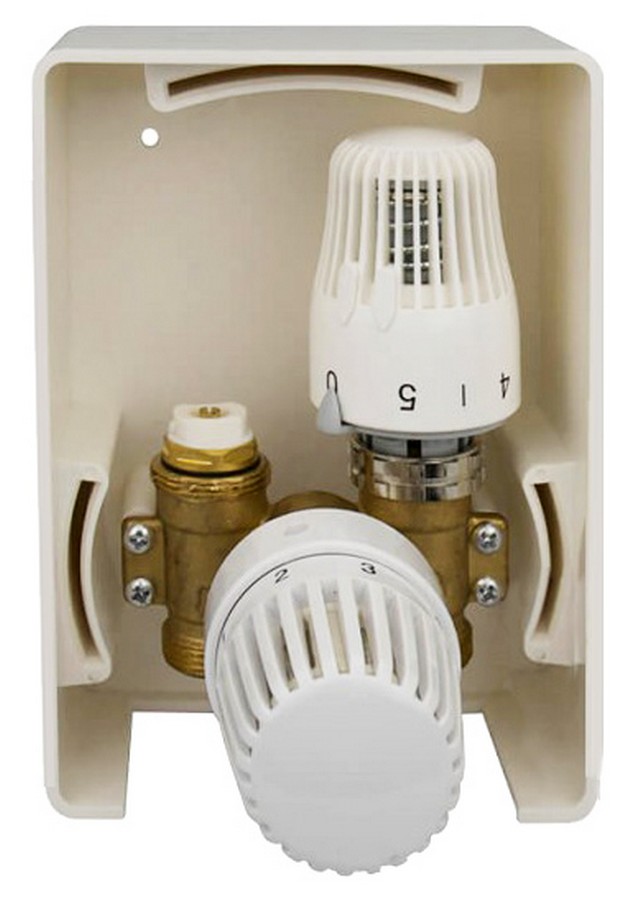

- подключение теплого пола непосредственно к батареям отопления, с использованием термоконтроллера и прочих элементов, регулирующих температурные параметры работы, воздухоотводчиков, различных датчиков. Хотя комплектующие для такой схемы монтажа теплого пола относительно недорогие и простые в использовании, при ее использовании может наблюдаться перегрев отдельных участков пола.
Определять схему подключения необходимо с учетом того, что именно будет использоваться в качестве теплогенератора, планируется теплый пол как дополнительный или как основной источник тепла, монтажных возможностей (наличия свободного пространства для размещения элементов и реализации технологий), бюджета.
Общие рекомендации для монтажа водяного теплого пола с использованием различных схем укладки и подключения
Чтобы система обогрева помещения с помощью водяного теплого пола была эффективной, рекомендуем:
- Ответственно подойти к выбору комплектующих. Например, трубы должны минимально корродировать, поэтому стоит обратить внимание на медные (они имеют высокую теплопроводность и стойкость к механическим воздействиям), полиэтиленовые (легко гнуться), металлопластиковые и полипропиленовые.

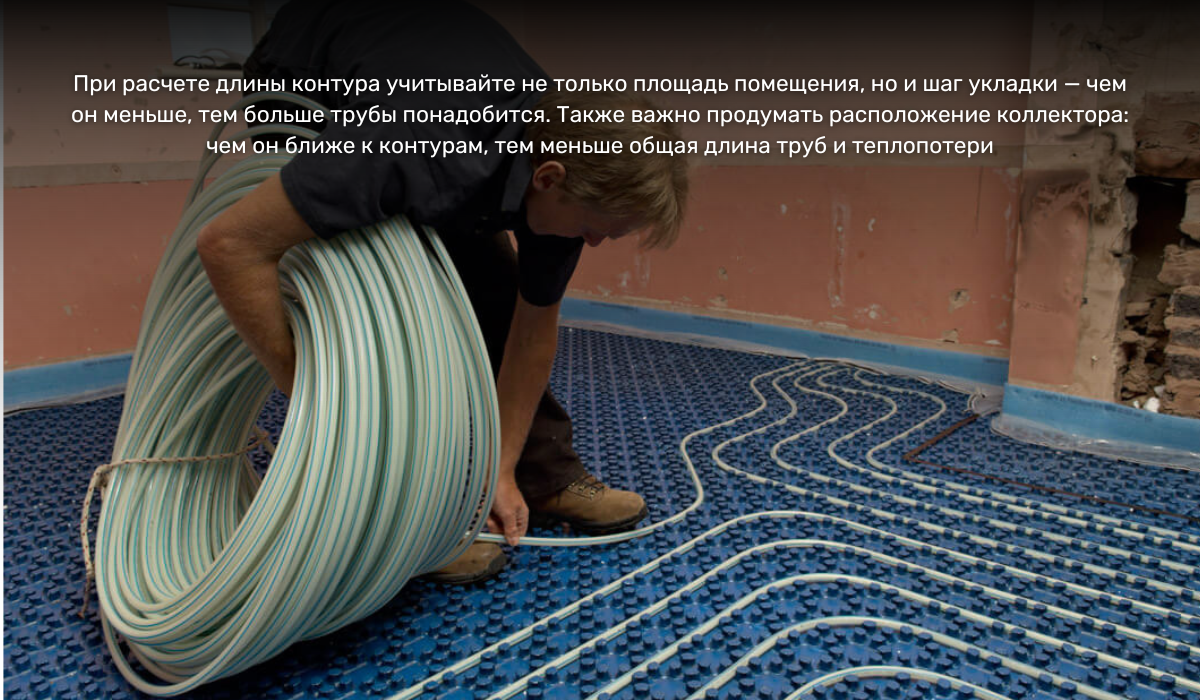

- Определять какой будет максимальная длина контура теплого пола водяного (петли) с учетом диаметра используемых труб. Так для 16 мм труб оптимальная длина — 80 м, а максимальная 100 м. Для труб с диаметром 20 мм — 100 м и 120 м соответственно. При этом расход трубы водяного теплого пола на 1 м2 будет варьироваться от 4 до 10 м на 1 м². Рассчитывая длину труб для каждого из контуров, закладывайте запас 15-20 % это поможет упростить монтаж.
- Составляя схемы укладки и выбирая методы соединения, продумайте как вы будете развоздушивать водяной теплый пол, трубы которого скрыты в стяжке (доступ к ним ограничен).
- Избегайте необходимости стыковать (сшивать, спаивать) трубы внутри контуров, так как это будут наиболее слабые места, в которых могут возникать протечки.
- Определяя шаг укладки водяного теплого пола, учитывать особенности помещения. Так, если в комнате есть внешние стены, то оптимальное расстояние до них 10-15 см, в ванных и санузлах для интенсивного обогрева рекомендованный шаг составляет 10-15 см, в то время как в жилых комнатах оно может варьироваться от 20 до 30 см. Для расчета шага рекомендуем использовать формулу — N=S/L*100 (где: S — площадь помещения в метрах квадратных, L — длина 1 секции контура в метрах, N — шаг трубы теплого пола водяного в сантиметрах). При использовании схем угловая змейка, улитка, двойная змейка, учитывайте, что при большом расстоянии между трубами прямого и обратного потоков, пол будет прогреваться неравномерно, поэтому результаты расчетов лучше округлять в меньшую сторону.
- Укладывать трубы лучше от наружных стен (у которых теплопотери выше) по направлению к внутренним, чтобы наиболее прогреваемые участки создавали эффект тепловой завесы. Используйте клипсы для водяного тёплого пола, фиксируя ими трубы через каждые 40-50 см на ровных участках и размещая по 3 клипсы на тех участках, где поворот трубы осуществляется на 180 °.
- По окончанию укладки, до того как трубы будут скрыты под полом, необходимо провести опрессовку и проверку системы на отсутствие протечек и способность выдержать рабочие нагрузки.
Надеемся, что наша статья помогла вам определиться какая схема водяного тёплого пола актуальна именно для вас. Если у вас остались вопросы, обращайтесь за консультацией к экспертам ВЕНКОН, которые знают все про водяные теплые полы (их устройство и принцип работы), в офлайн шоурумах и онлайн. Посетив наши магазины, вы можете приобрести все для водяного теплого пола по доступным ценам, ознакомиться с ассортиментом можно, посмотрев каталоге нашего интернет-магазина.
