В останні роки багато власників приміщень як можливий варіант організації опалення обирають теплу підлогу. Таке рішення допомагає економити корисний простір, швидко та рівномірно прогрівати кімнату, економити енергоресурси, за умови, що вибір елементів та їх монтаж виконані правильно. В Україні теплою підлогою можна обігрівати житлові приміщення, комерційні об'єкти, місця загального користування, благо є можливість вибрати обладнання під будь-який бюджет. У цій статті ми розповімо про водяну теплу підлогу, схеми монтажу, варіанти укладання та переваги різних рішень.
Схеми монтажу водяної теплої підлоги: вибираємо оптимальне рішення
Тим, хто тільки думає над тим, яким системам для опалення віддати перевагу, рекомендуємо обміркувати можливість монтажу водяної теплої підлоги. Такий обігрів приміщень має ряд переваг, серед яких основні:
- у нижній частині приміщення не застоюється холодне повітря — прогрів йде рівномірно над усією площею підлоги, за умови, що схема укладання та підключення обрані правильно;
- рівномірний прогрів простору допомагає оптимізувати швидкість переміщення потоків і, як наслідок, в повітря підіймається менше пилу з підлоги;
- витрати на обігрів відносно нижчі, ніж при використанні інших систем, якщо все ретельно продумати на етапі проєктування, монтажу та підключення елементів.
Щоб насолоджуватися комфортом, рекомендуємо почати з того, що розробити проєкт, за яким буде монтуватися водяна тепла підлога. Схема монтажу, матеріали, спосіб підключення, обладнання для нагріву теплоносія повинні бути обрані на початковому етапі з урахуванням особливостей об'єкта та доступних ресурсів. Якщо раніше підігрів підлоги електричний був одним з найпростіших варіантів, то зараз все змінилося. В умовах регулярних перебоїв з подачею електроенергії в приватних будинках стало вигідніше використовувати теплу підлогу, для роботи якої потрібні в ролі ресурсу газ, вугілля, торф, пелети, інше тверде паливо, природна енергія (наприклад, ґрунту, ґрунтових вод).
Укладання водяної теплої підлоги: вибір обладнання, схеми та методів облаштування
Щоб водяна тепла підлога була ефективною та не доставляла проблем, важливо:
- Визначити, яка схема укладання теплої підлоги водяної буде найбільш ефективною.
- Прорахувати необхідну кількість матеріалів для монтажу.
- Провести підготовчі роботи поверхонь.
- Виконати укладання, фіксацію труб, підключення до системи подачі теплоносія.
- Перевірити працездатність системи та виконати запуск.
- Дотримуватися правил експлуатації та сервісного обслуговування.
Як показує досвід та практика, багато хто розчаровується в опаленні за допомогою водяної теплої підлоги, оскільки вибирають неправильну схему монтажу та підключення, в результаті чого прогрів здійснюється нерівномірно. Тому далі ми розповімо вам про основні схеми укладання теплої підлоги водяної, які підійдуть як для житлових приміщень, так і для інших об'єктів.

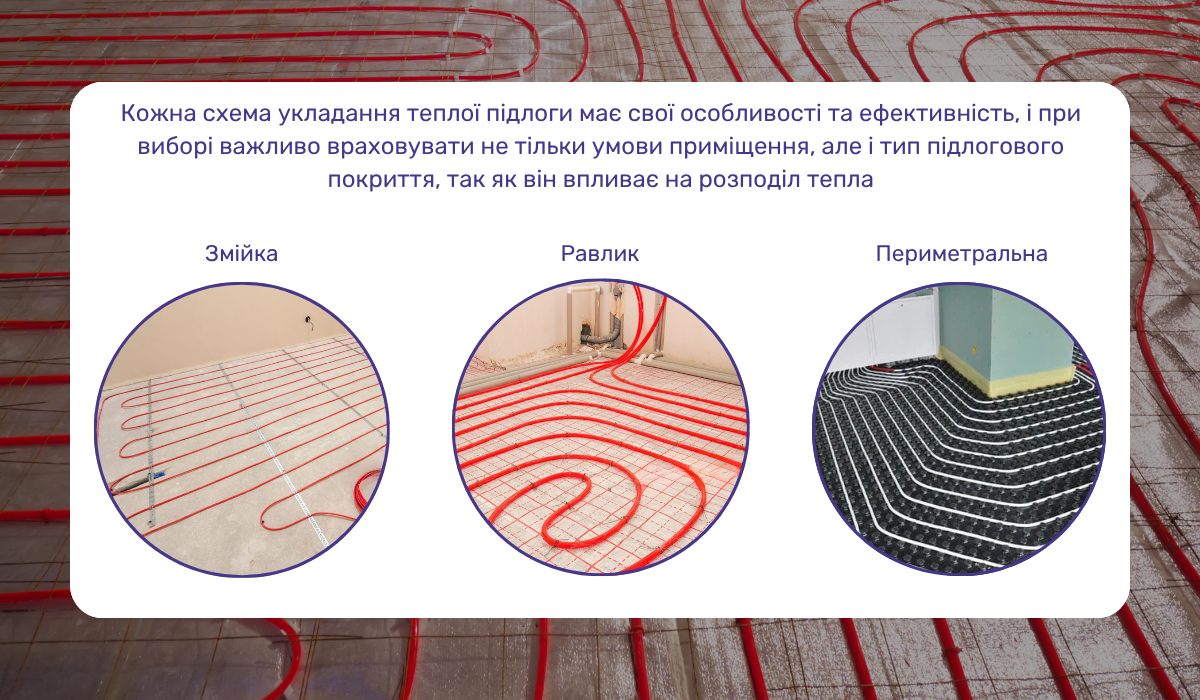

Варіанти укладання труб: основні схеми водяної теплої підлоги
Хочемо відразу зазначити, що кожна з описаних нами схем має як переваги, так і недоліки. Тому вибір необхідно здійснювати з урахуванням особливостей об'єкта, а також поставлених цілей.
Одинарний змійовик — найпростіша схема підключення водяної теплої підлоги

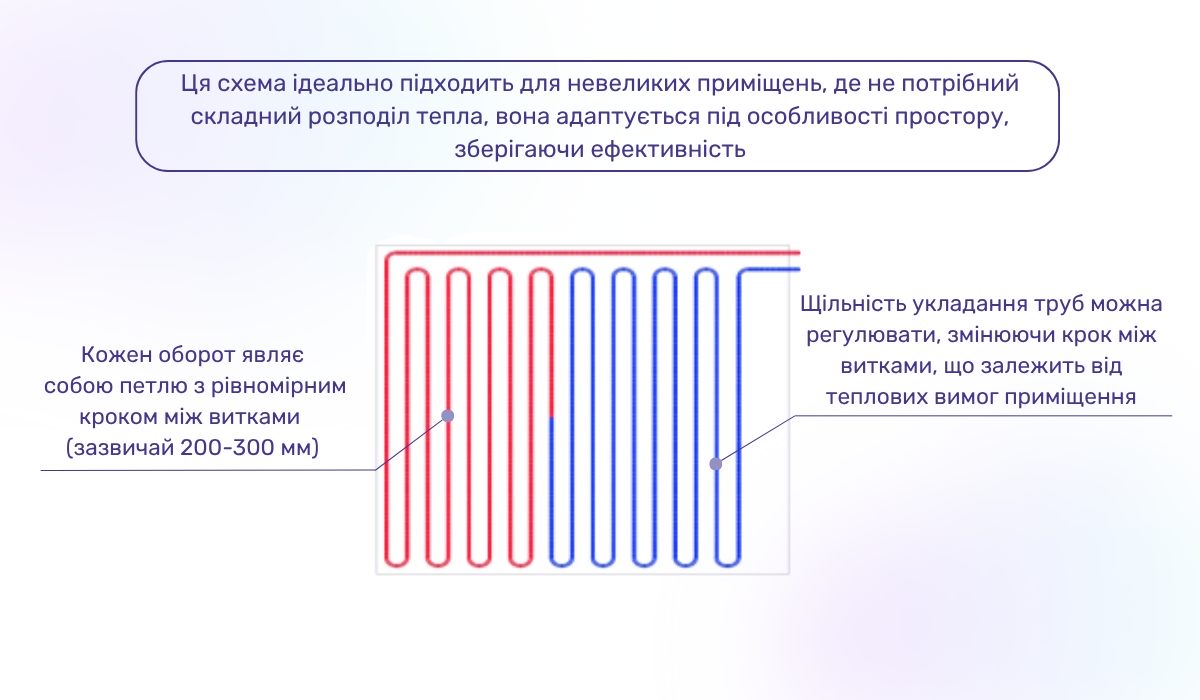

Одинарний змійовик (паралельне укладання або змійка) — це найпростіша схема, при якій труба укладається петлями з кроком 200-300 мм, що мають однаковий розмір та конфігурацію. Для її монтажу, як правило, вибираються труби, які добре піддаються формуванню. Така схема водяної теплої підлоги привертає увагу тим, що:
- необхідний відносно простий розрахунок параметрів труб для монтажу водяної теплої підлоги в порівнянні з іншими схемами;
- є великий вибір товару для монтажу теплої підлоги за цим малюнком;
- монтаж не займає багато часу;
- можна створювати зони, в яких нагрів буде більше та менше.
Оскільки при такій схемі складно забезпечити рівномірний прогрів всієї площі підлоги в приміщенні, таке рішення актуально, коли потрібно організувати більше тепла в зоні біля зовнішньої стіни з панорамним вікном або в дитячій, де дитина грає на підлозі.
Оскільки при монтажі одинарної змійки труби для водяної теплої підлоги необхідно регулярно згинати на 180 °, то в них є значний гідравлічний опір.
Подвійний змійовик — як варіант схеми підключення теплої підлоги водяної для рівномірного прогріву простору
Подвійна змійка дещо складніша, ніж одинарна, розрахунок труби теплої підлоги водяної по довжині потрібно виконувати з урахуванням того, що всередині витків з прямою подачею розміщуються ті, по яких переміщається теплоносій назад. Ця схема водяної теплої підлоги дає можливість забезпечити рівномірний розподіл тепла по приміщенню. Серед умовних недоліків хочемо відзначити той факт, що прорахувати розміри та форму витків, провести підготовку та монтаж дещо складніше, ніж для одинарної змійки, через сусідство зворотних труб та тих, що на подачі теплоносія. Як і в попередньому випадку, внаслідок великої кількості поворотів на 180 °, гідравлічний опір досить високий, тому необхідно продумати, труби якого діаметру використовувати та вибрати відповідні циркуляційні водяні насоси.
Водяна тепла підлога: схема равлик

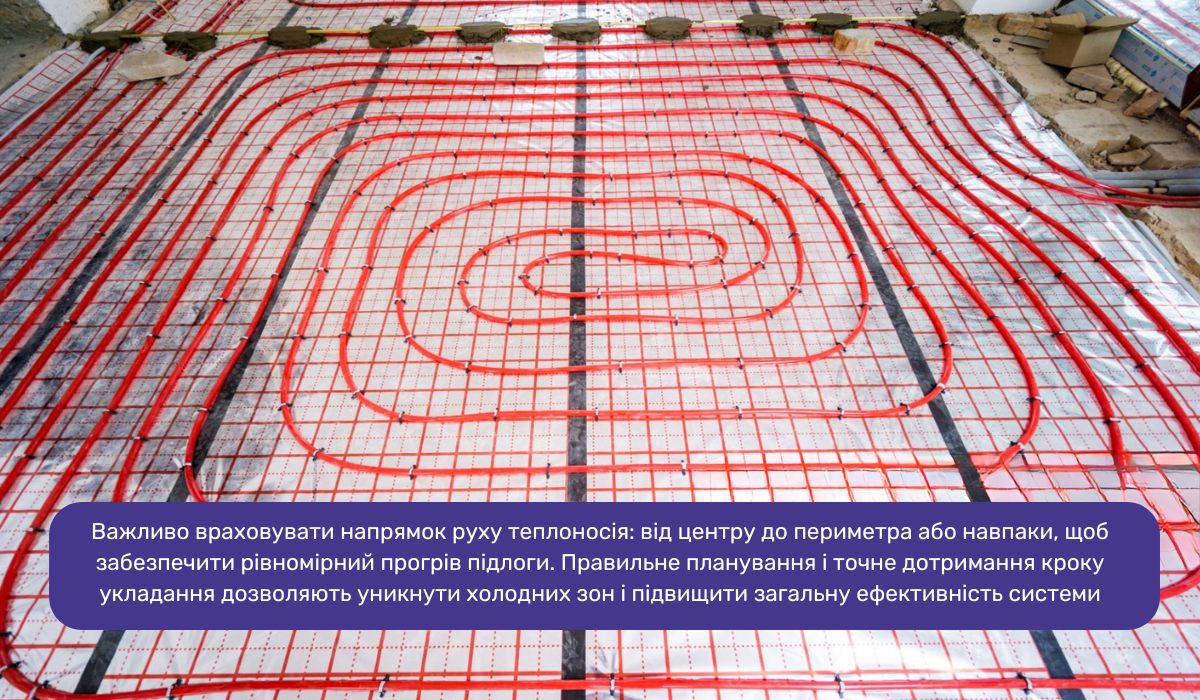

Спіральне укладання труби теплої підлоги водяної, яку ще називають «равликом», рекомендується використовувати для приміщень, що мають велику площу. При виборі такої схеми водяної теплої підлоги спочатку труби прокладаються по периметру стін, потім поступово зсуваються до центру. Витки зворотних трубопроводів розміщуються між елементами, по яких рухається прямий потік. Така схема укладання має наступні переваги:
- Забезпечує можливість рівномірно прогрівати простір на значній площі.
- Внаслідок того що труби мають плавний вигин під кутом 90 °, а не 180 °, як при використанні змійовиків, гідравлічний опір в системі нижчий. Дотримуватися малюнка при укладанні допоможе монтажна планка для теплої підлоги водяної, яка закріплюється на раніше створеній основі.
Підключення теплої підлоги водяної зі спіральним укладанням дещо складніше, ніж в одинарного змійовика, через те, що потрібно ретельно прорахувати крок теплої підлоги водяної (відстань між трубами при укладанні може варіюватися в діапазоні 10-30 см). Помилки в розрахунках можуть призвести до того, що на підлозі будуть відчуватися теплі та прохолодні ділянки, залежно від того, чи буде під покриттям прямий або зворотний контур.
Периметральна схема підключення теплої підлоги водяної
На деяких об'єктах є зони, в яких тепловтрати вищі, ніж на інших ділянках. У таких приміщеннях, для компенсації температур оптимальним рішенням стане укладання теплої підлоги водяної з використанням схеми, яка відома як комбінована, периметральна або кутова змійка (кутовий змійовик). Перевага даного рішення полягає в тому, що:
- навіть уздовж зовнішніх стін прогрів здійснюється якісно та температура в приміщенні вирівнюється — згладжується зонування;
- контури, що подають теплоносій по теплій підлозі водяній, які йдуть по периметру, створюють ефект теплової завіси, що допомагає знизити рівень конвекції холодних потоків від зовнішніх стін;
- розміщення тепліших ділянок трубопроводу, що подає теплоносій знаходиться по периметру кімнати та поступовим зниженням температури теплоносія при наближенні до розподільного вузла сприяє оптимізації роботи системи та зниженню витрат на обігрів.
При грамотному підході, комбінована схема є оптимальною для широкого спектра об'єктів, але вибираючи її, варто пам'ятати про можливі проблеми:
- Неправильні розрахунки схеми та укладання контуру водяної теплої підлоги з порушенням плану може привести до того, що прогрів буде нерівномірним. Якщо ви не маєте досвіду складання проєктів, краще довірити цю послугу професіоналам.
- Внаслідок наявності поворотів як на 90 °, так і на 180 ° в системі присутній досить високий гідравлічний опір, це варто враховувати в момент, коли ви будете вибирати який придбати сервопривід, насос, датчики та інші елементи.
Визначаючи, яке укладання теплої підлоги водяної для вас оптимальне, малюючи та прораховуючи схему, важливо враховувати параметри об'єкта та завдання, які ви хочете вирішити. Також варто обміркувати, які методи підключення ви можете реалізувати.
Схеми монтажу водяної теплої підлоги: види підключення
Важливим етапом при монтажі теплої підлоги з рідким теплоносієм, є визначення оптимальної схеми підключення. На цей час найчастіше використовуються:
- пряме підключення до котла опалення з використанням насоса, відповідної арматури та елементів, що відповідають за безпечну роботу системи. Цю схему можна використовувати на об'єктах, де встановлені конденсаційні котли опалення або теплові насоси (цей варіант актуальний для України в періоди, коли потрібні джерела відновлюваної «дешевої» енергії), для високотемпературних котлів вона не підходить;
- комбінована схема з підключенням через триходовий клапан, в якій поряд з водяною теплою підлогою використовуються радіатори (батареї). Вона дає можливість використовувати для батарей теплоносій з температурою до +80 °C, а для теплої підлоги +40 °C. Ця схема одна з найбільш економічних як за вартістю монтажу, так і в процесі експлуатації;
- підключення через насосно-змішувальний вузол теплої водяної підлоги та радіаторів. Щоб система працювала стабільно навіть з високотемпературними котлами, без надмірного навантаження на теплообмінник, обов'язковим елементом є балансувальний клапан;
- підключення теплої підлоги безпосередньо до батарей опалення, з використанням термоконтролера та інших елементів, що регулюють температурні параметри роботи, повітровідвідників, різних датчиків. Хоча компоненти, що потрібні для комплектування такої схеми монтажу теплої підлоги відносно недорогі та прості у використанні, при її використанні може спостерігатися перегрів окремих ділянок підлоги.
Визначати схему підключення необхідно з урахуванням того, що саме буде використовуватися в ролі теплогенератора, планується тепла підлога як додаткове або як основне джерело тепла, монтажних можливостей (наявності вільного простору для розміщення елементів та реалізації технологій), бюджету.
Загальні рекомендації для монтажу водяної теплої підлоги з використанням різних схем укладання та підключення
Щоб система обігріву приміщення за допомогою водяної теплої підлоги була ефективною, рекомендуємо:
- Відповідально підійти до вибору компонентів для комплектації. Наприклад, труби повинні мінімально піддаватися корозії, тому варто звернути увагу на мідні (вони мають високу теплопровідність та стійкість до механічних впливів), поліетиленові (легко гнуться), металопластикові та поліпропіленові.

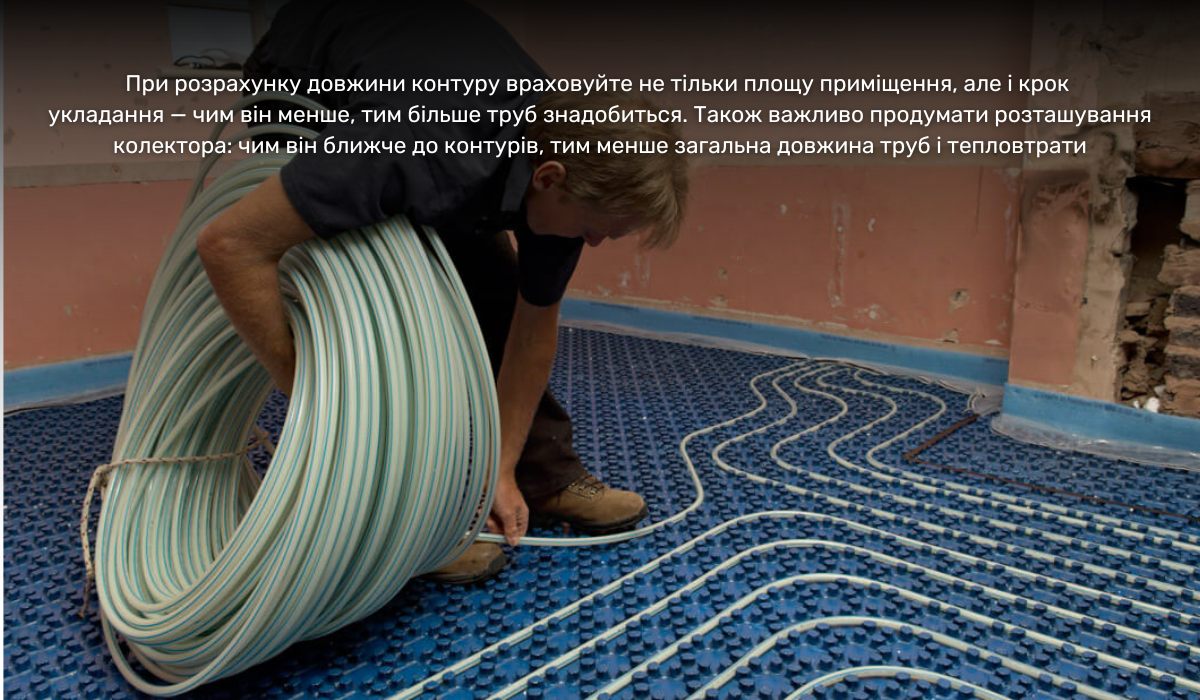

- Визначати, якою буде максимальна довжина контуру теплої підлоги водяної (петлі) з урахуванням діаметра використовуваних труб. Так для 16 мм труб оптимальна довжина — 80 м, а максимальна 100 м. Для труб з діаметром 20 мм — 100 м та 120 м відповідно. При цьому витрата труби водяної теплої підлоги на 1 м2 буде варіюватися від 4 до 10 м на 1 м². Розраховуючи довжину труб для кожного з контурів, закладайте запас 15-20%, це допоможе спростити монтаж.
- Складаючи схеми укладання та вибираючи методи з'єднання, продумайте, як ви будете розповітрювати водяну теплу підлогу, труби якої приховані в стяжці (доступ до них обмежений).
- Уникайте необхідності стикувати (зшивати, спаювати) труби всередині контурів, оскільки це будуть найслабші місця, в яких можуть виникати протікання.
- Визначаючи крок укладання водяної теплої підлоги, враховуйте особливості приміщення. Так, якщо в кімнаті є зовнішні стіни, то оптимальна відстань до них 10-15 см, у ванних та санвузлах для інтенсивного обігріву рекомендований крок становить 10-15 см, тоді як у житлових кімнатах він може варіюватися від 20 до 30 см. Для розрахунку кроку рекомендуємо використовувати формулу — N=S/L*100 (де: S — площа приміщення у квадратних метрах, L — довжина 1 секції контуру в метрах, N — крок труби теплої підлоги водяної в сантиметрах). При використанні схем кутова змійка, равлик, подвійна змійка, враховуйте, що при великій відстані між трубами прямого та зворотного потоків, підлога буде прогріватися нерівномірно, тому результати розрахунків краще округлювати в меншу сторону.
- Укладати труби краще від зовнішніх стін (у яких теплові втрати вище) у напрямку до внутрішніх, щоб найбільш прогріті ділянки створювали ефект теплової завіси. Використовуйте кліпси для водяної теплої підлоги, фіксуючи ними труби через кожні 40-50 см на рівних ділянках та розміщуючи по 3 кліпси на тих ділянках, де поворот труби здійснюється на 180 °.
- Після закінчення укладання, до того як труби будуть приховані під підлогою, необхідно провести опресування та перевірку системи на відсутність протікань та здатність витримати робочі навантаження.
Сподіваємося, що наша стаття допомогла вам визначитися, яка схема водяної теплої підлоги актуальна саме для вас. Якщо у вас залишилися питання, звертайтеся за консультацією до експертів ВЕНКОН, які знають все про водяні теплі підлоги (їх пристрій та принцип роботи), в офлайн-шоурумах та онлайн. Відвідавши наші магазини, ви можете придбати все для водяної теплої підлоги за доступними цінами, ознайомитися з асортиментом можна, переглянувши каталог нашого інтернет-магазину.
