Электричество стало для современного человечества тем же, чем был огонь для древних людей. Если использовать его правильно, то можно получить различные блага в виде тепла и света, а если неправильно, то от этого ресурса стоит ждать беды – травмы и пожары. Но на самом деле предотвратить ошибки электромонтажа совсем не сложно. Необходимо лишь соблюдать простые рекомендации, купить электротовары приемлемого качества, а не экономить там, где не нужно и подходить к задаче со знанием дела. А в случае каких-либо сомнений обращаться к профессионалу. Рассмотрим типичные ошибки электрика, допускаемые как специалистами, так и новичками.

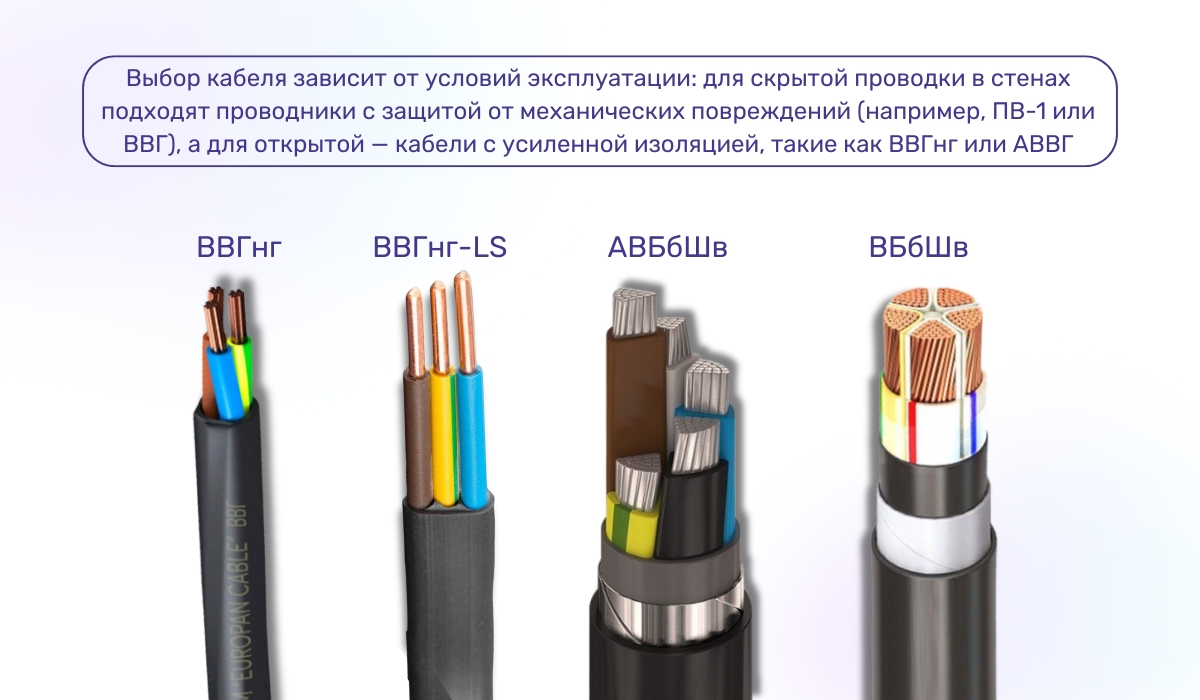

Какие действуют правила электромонтажа при выборе маркировки кабелей
Современный рынок Киева и других городов предлагает кабели и провода с различной маркировкой. Некоторые мастера не обращают на нее внимания и используют провода подешевле, тогда как в условиях, где они выполняют монтаж, необходим какой-то специальный провод. Результат – проводка не служит долго, а в худшем случае возникает риск несчастного случая в процессе эксплуатации.
Сейчас доступно несколько десятков видов кабелей с различной маркировкой. Каждая буква в ней не пустой символ, а что-то означает. Например, для прокладки проводки дома рекомендуется проводник с маркировкой ВВГнг или ВВГнг-LS – первый не распространяет горение, второй кроме этого имеет низкий уровень газо- и дымовыделения. Для прокладки проводки на улице рекомендуется использовать кабели с маркировкой АВБбШв или ВБбШв – они устойчивы к влаге, холоду и другим негативным факторам.

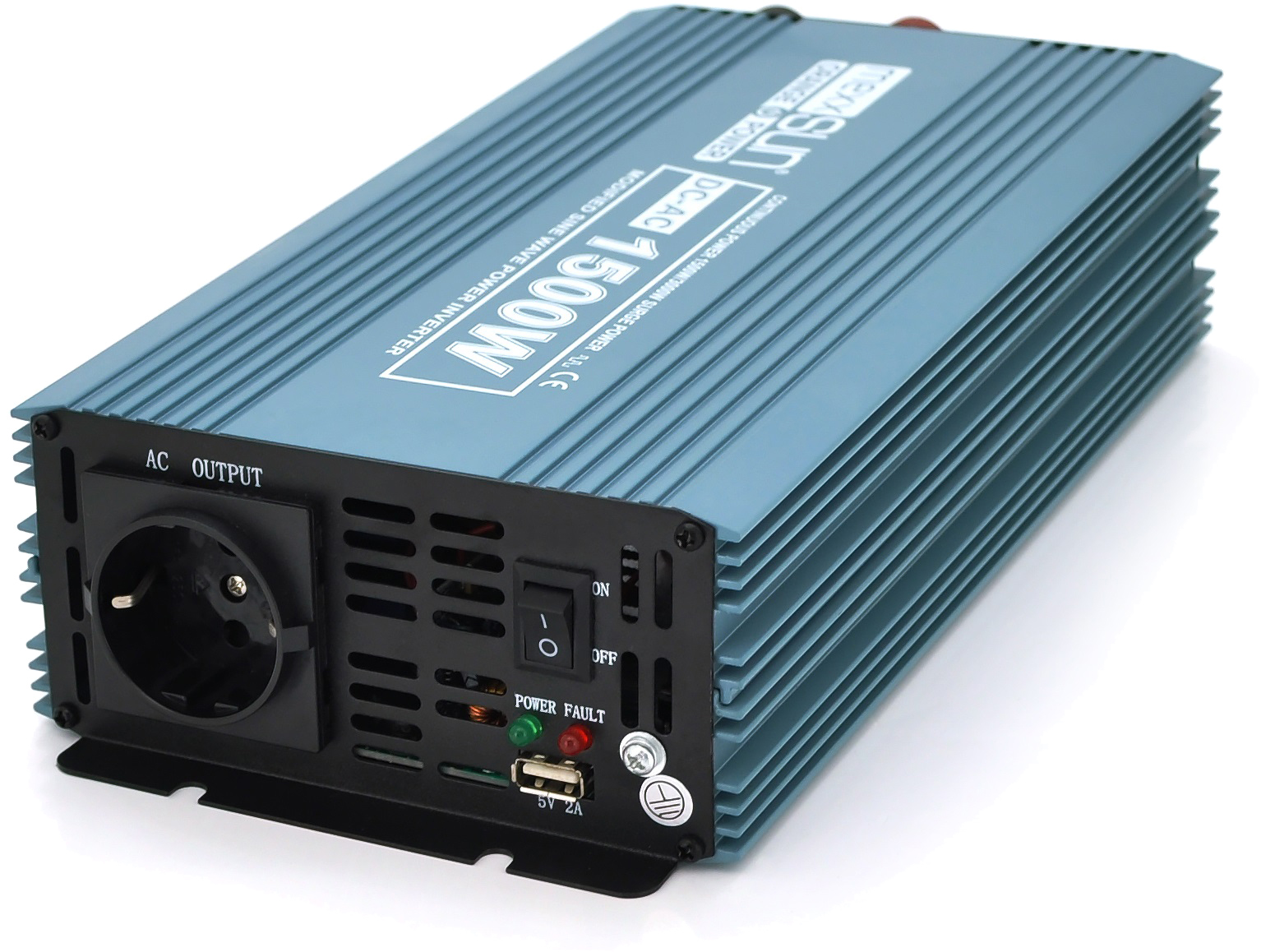

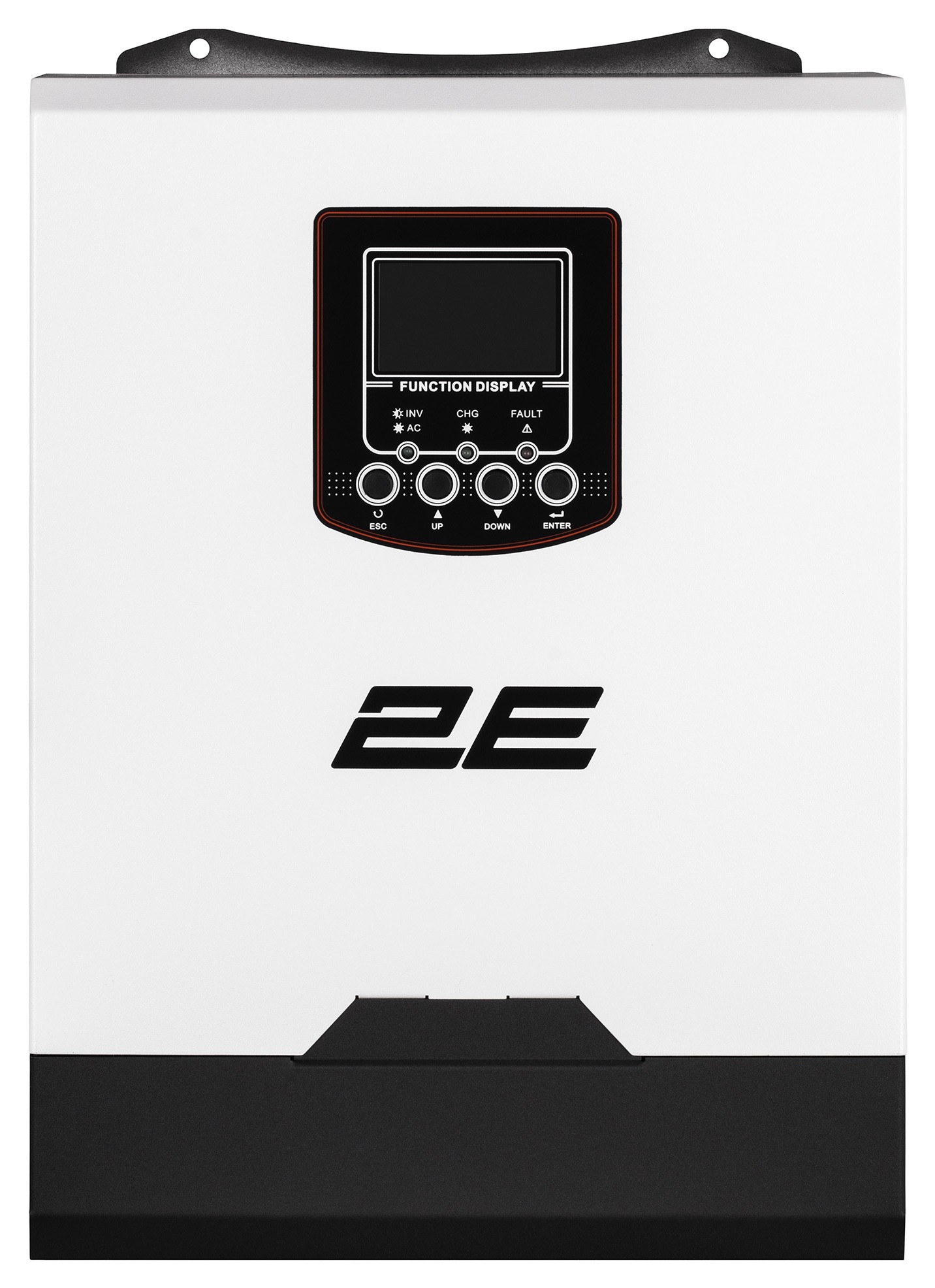

Не только для стационарной проводки в жилье существует своя маркировка. Например, свой тип провода используется, если вы временно питаете нагрузку от генератора, постоянно подключаете инверторы преобразователи напряжения от солнечных панелей, которые стали востребованы во многих регионах Украины и во других случаях. Если вам приходится выполнять работу по прокладке проводки самостоятельно, то проконсультируйтесь со специалистом или экспертом магазина, чтобы подобрать кабель, подходящий по маркировке.
Выбор сечения кабеля – частые ошибки при монтаже электропроводки
Если приобрести кабель со слишком большим сечением, то придется переплатить лишнее. И это не так плохо, как если со слишком малым – тогда кабель перегревается и может произойти пожар. Сечение проводника можно сравнить с диаметром трубы водопровода. По ней течет вода с определенным давлением, если труба слишком тонкая, то вода разорвет ее (в случае с проводником – перегреет его).
Для домашней проводки рекомендуется сечение кабеля 2,5 мм². Для кухни, если там работает высокомощная техника (водонагреватель, варочная поверхность), бывает нужно 4 мм². Но это индивидуально, нужно рассчитывать в зависимости от предполагаемой нагрузки. Перед покупкой кабеля стоит получить консультацию специалиста и выбрать подходящий по сечению тип.
Ошибки электриков при выборе материала проводки
Медная проводка дороже алюминиевой. Нормы рекомендуют для прокладки дома использовать именно медь, так как этот материал имеет меньшее удельное сопротивление (лучше проводит электричество) и долговечен. Для такой высокомощной нагрузки, как электроподогрев пола, водонагреватель, варочная поверхность, нужна исключительно медная проводка.
Алюминий прослужит меньше, а в условиях прокладки внутри стены замена проводки будет затруднительна. Кроме того, поскольку алюминий имеет большее удельное сопротивление, чтобы он не перегревался, его сечение должно быть на 50-60 % больше, чем у медного.
Однако алюминиевые кабели также находят свое применение, только в других областях. А именно они используются:
- в воздушных линиях электропередач, так как у них меньший вес;
- при прокладке временной проводки (на строительстве, при ремонте);
- в промышленных условиях;
- для уличного освещения и некоторых других задач.
Как выполнять безопасное соединение проводов
Соединение проводов высокого напряжения – это тоже очень важный этап электромонтажа. Правила запрещают использование следующих типов соединений:
- Скрутка. Со временем скрутка ослабевает, окисляется, контакт нарушается и место соединения перегревается. Скрутка разрешена только в маломощной сети, например, для освещения.
- Соединение алюминиевого и медного проводника без переходника. Различные материалы нельзя соединять напрямую, появится гальваническая пара, которая приведет к нарушению контакта.
- Соединение проводников разного сечения без переходников. Приведет к перегреву места контакта и его нарушению.
И еще один вопрос, который может возникнуть при соединении – можно ли обрезать провода под напряжением. Так делать категорически запрещено. Это вызовет короткое замыкание или удар током.

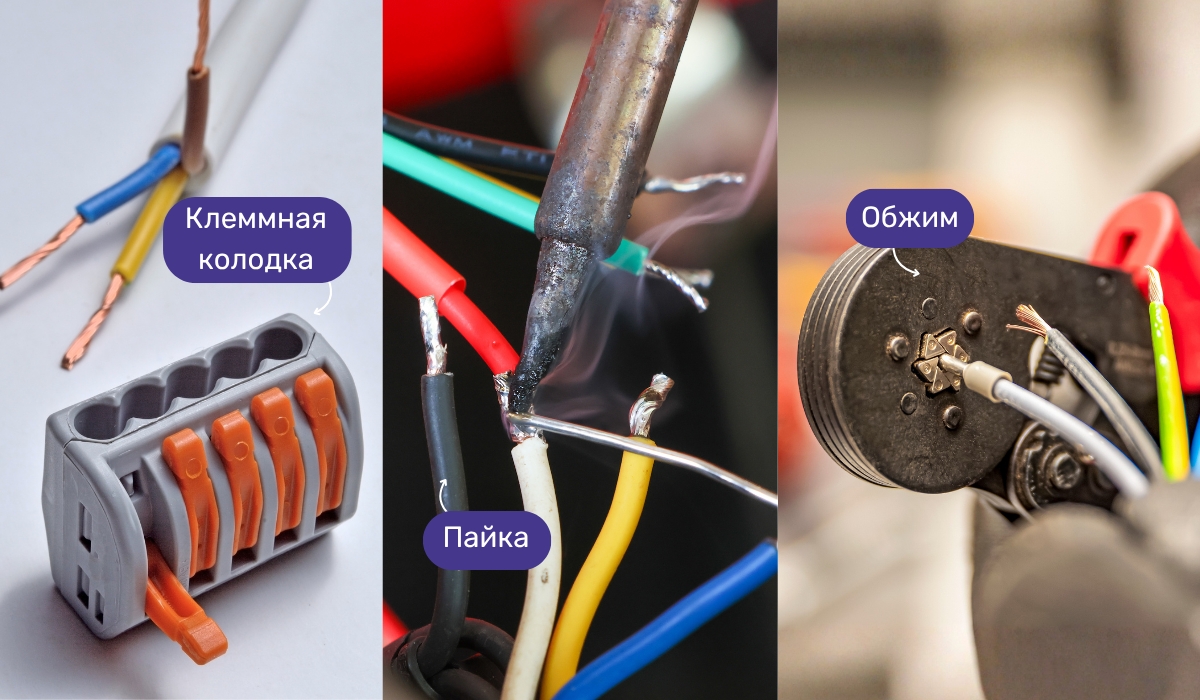

Способов, которыми можно соединять проводники, существует достаточно много. Они более удобны, надежны и безопасны. К ним относятся:
- клеммные колодки с пружинным или болтовым соединением – это простые компактные устройства, которые позволяют надежно и надолго соединять провода без инструмента (касается пружинных) или с помощью отвертки (болтовые), они компактны и могут помещаться в кабеленесущие системы, электрощитки – продажа этих контактных элементов осуществляется чаще всего;
- пайка – сначала происходит скручивание проводников, а затем они спаиваются, фиксируются с помощью свинцово-оловянного припоя, контакт получается надежный, но нужен инструмент (паяльник) и опыт;
- обжим – проводник вставляется в гильзу и обжимается специальным инструментом, некоторые мастера обжимают пассатижами, но это не надежно, нужен обжимной инструмент с губками специальной формы, гильза компактна, поэтому так может быть организовано соединение проводов в кабель канале, но гильза одноразовая, в отличии, например, от клеммной колодки.
При соединении проводников есть особые случаи. Во-первых, алюминиевый проводник нельзя скручивать, так как он сломается, паять – будет окисляться от нагрева и не стоит обжимать – помнется. Для соединения алюминиевых проводников нужно использовать клеммные колодки, а если выбраны винтовые, то не пережимать провод, чтобы не помять. Кроме того, для алюминия рекомендуется применять специальную контактную пасту, которая замедляет окисление и улучшает соединение. Во-вторых, при соединении алюминия и меди нужно использовать специальные клеммные колодки, которые исключают прямой контакт проводников и образование гальванической пары.
Отдельного внимания заслуживает вопрос выбора мест, где будут размещены электромонтажные коробки, в которых будет происходить соединение всех проводников. Они должны быть в легком доступе, так как нарушение целостности проводки происходит именно в месте контакта. Поэтому мастер должен иметь возможность проникнуть в коробку, проверить контакты и при необходимости исправить ошибки.

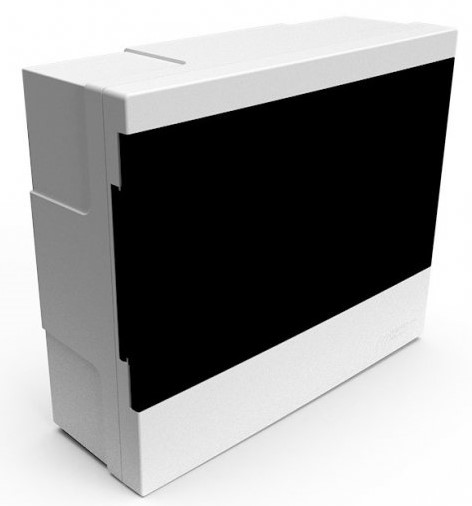

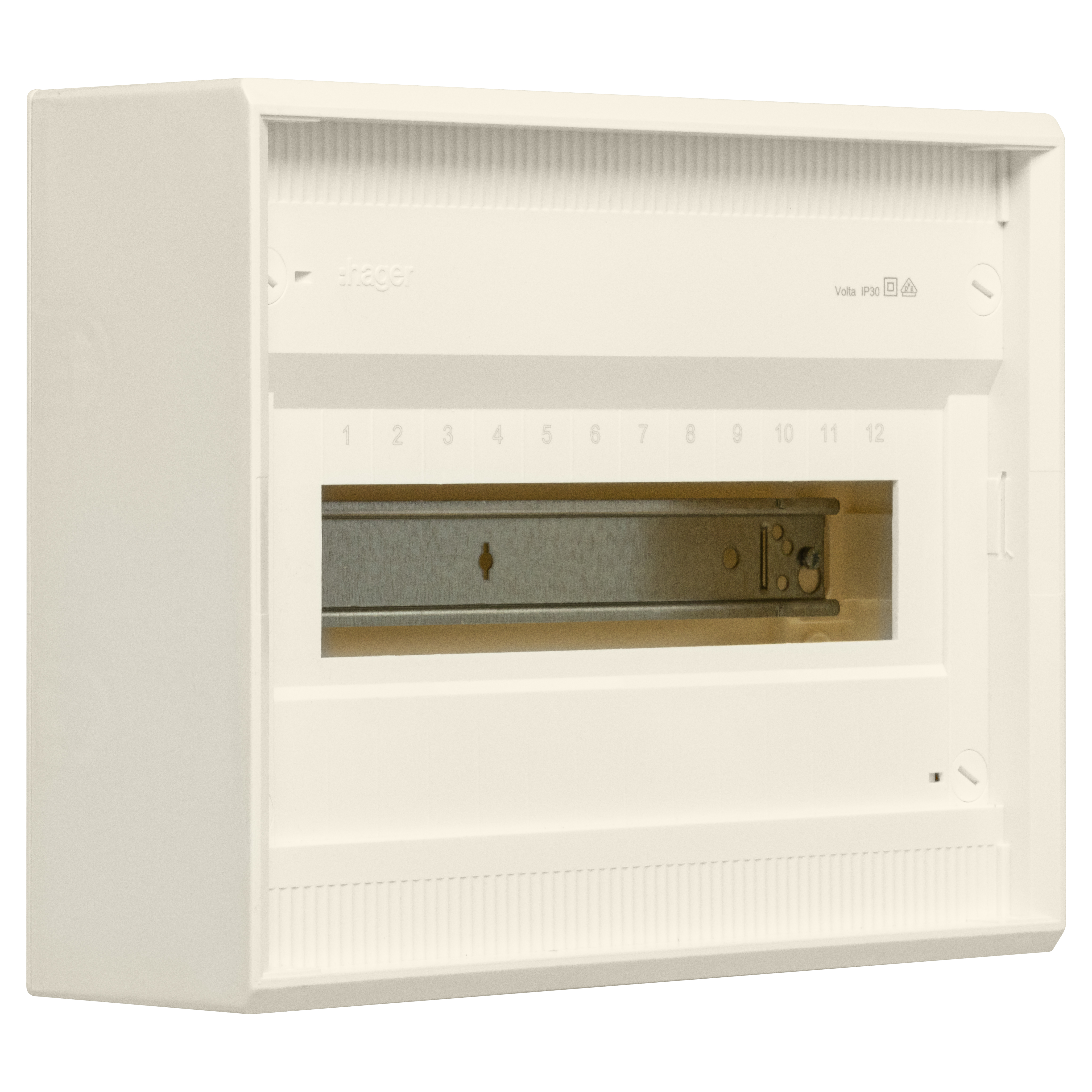

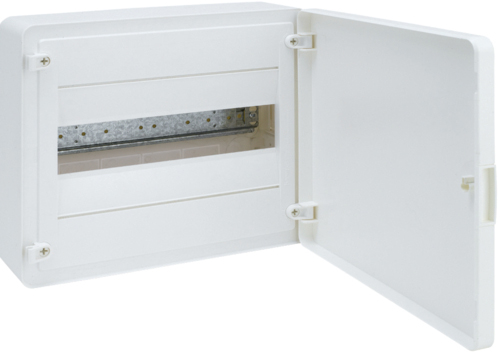

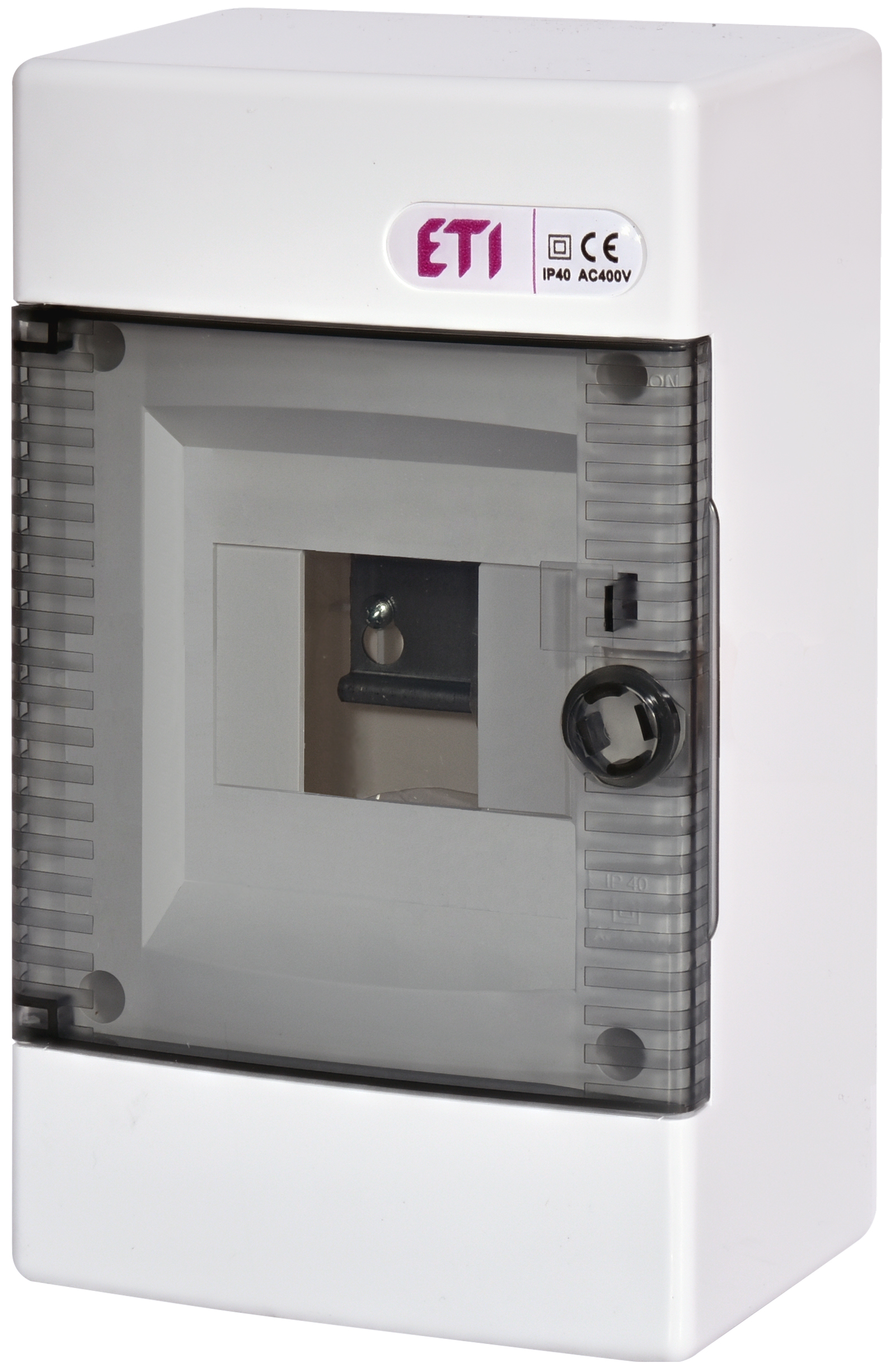

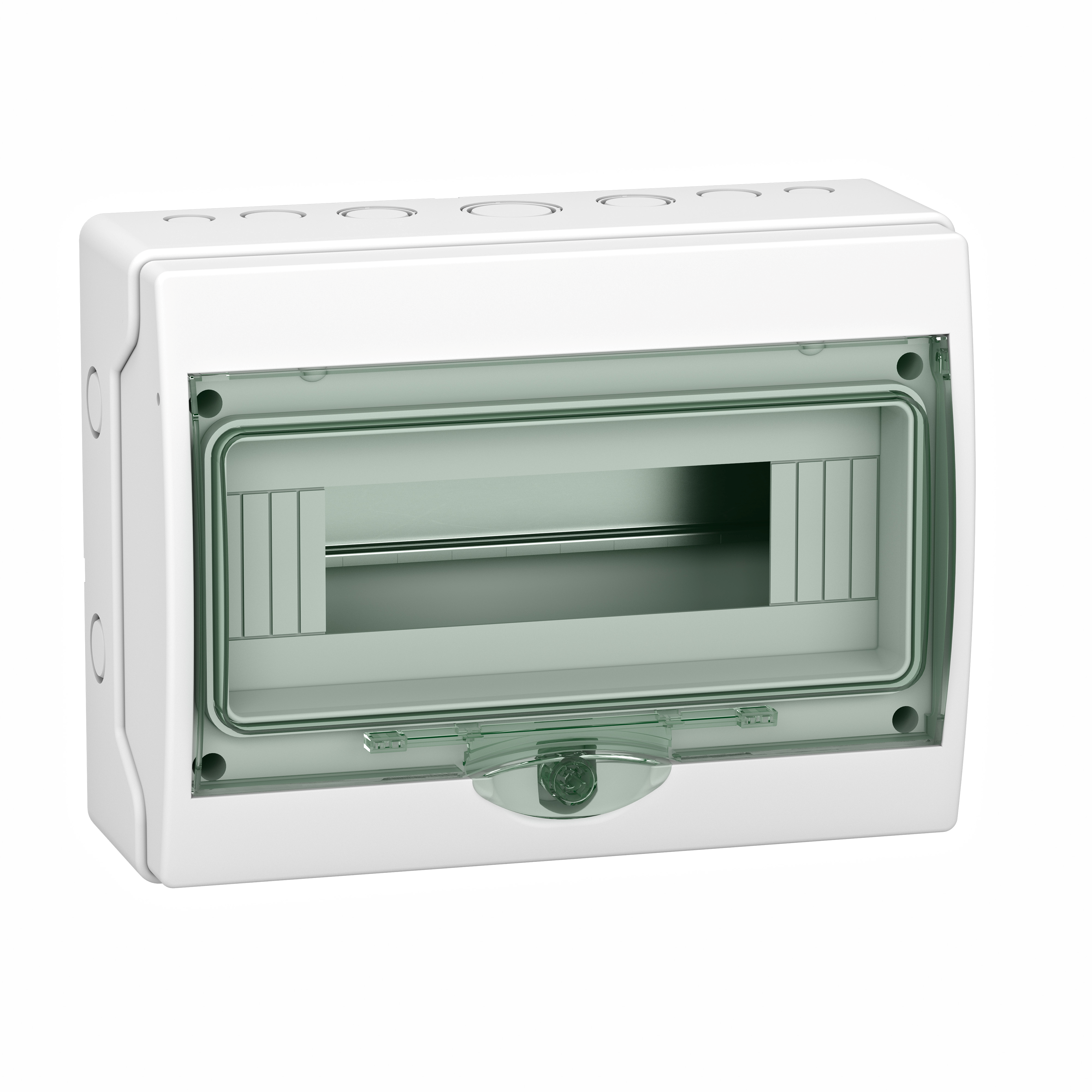

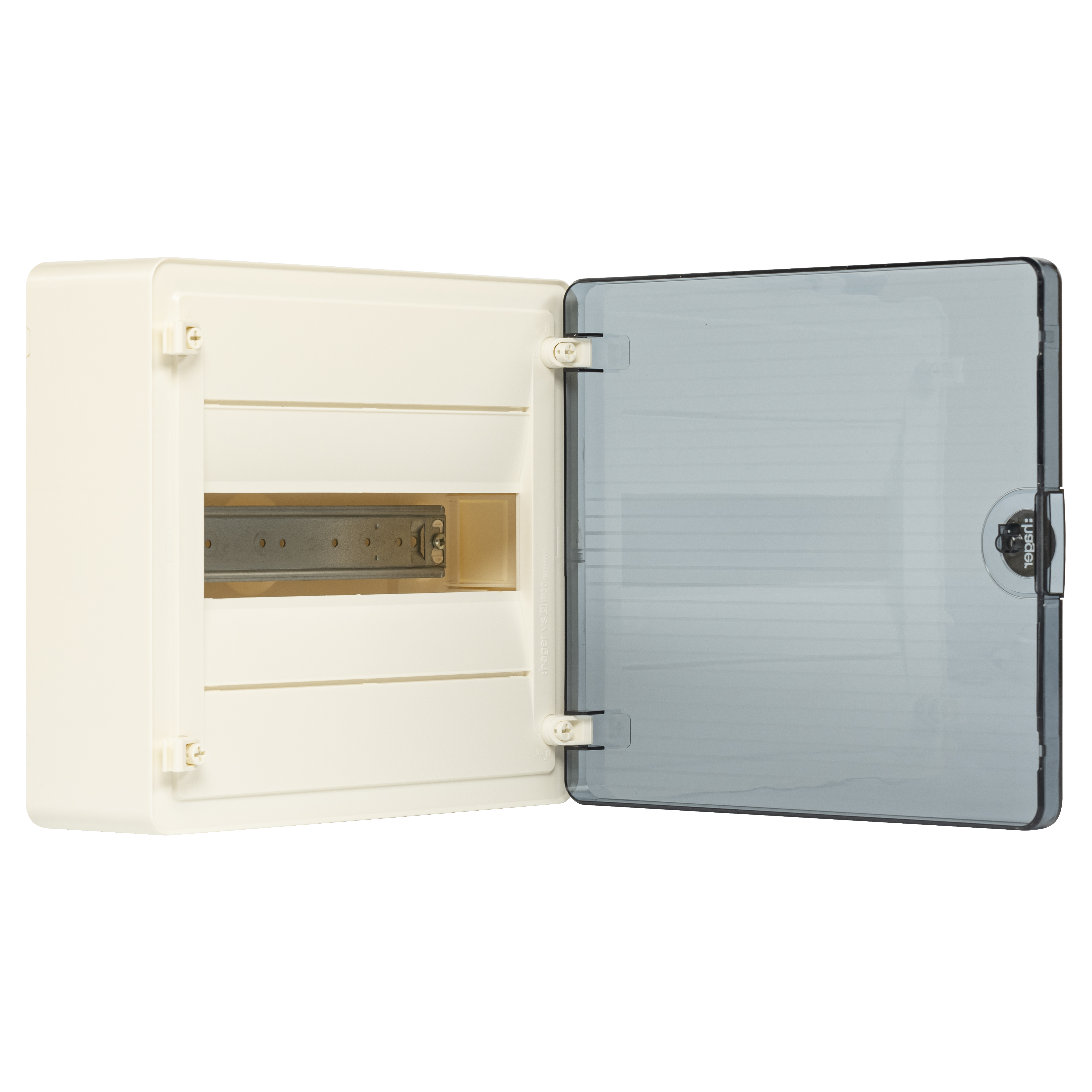

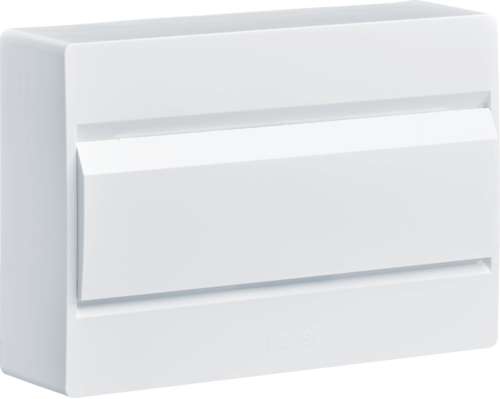

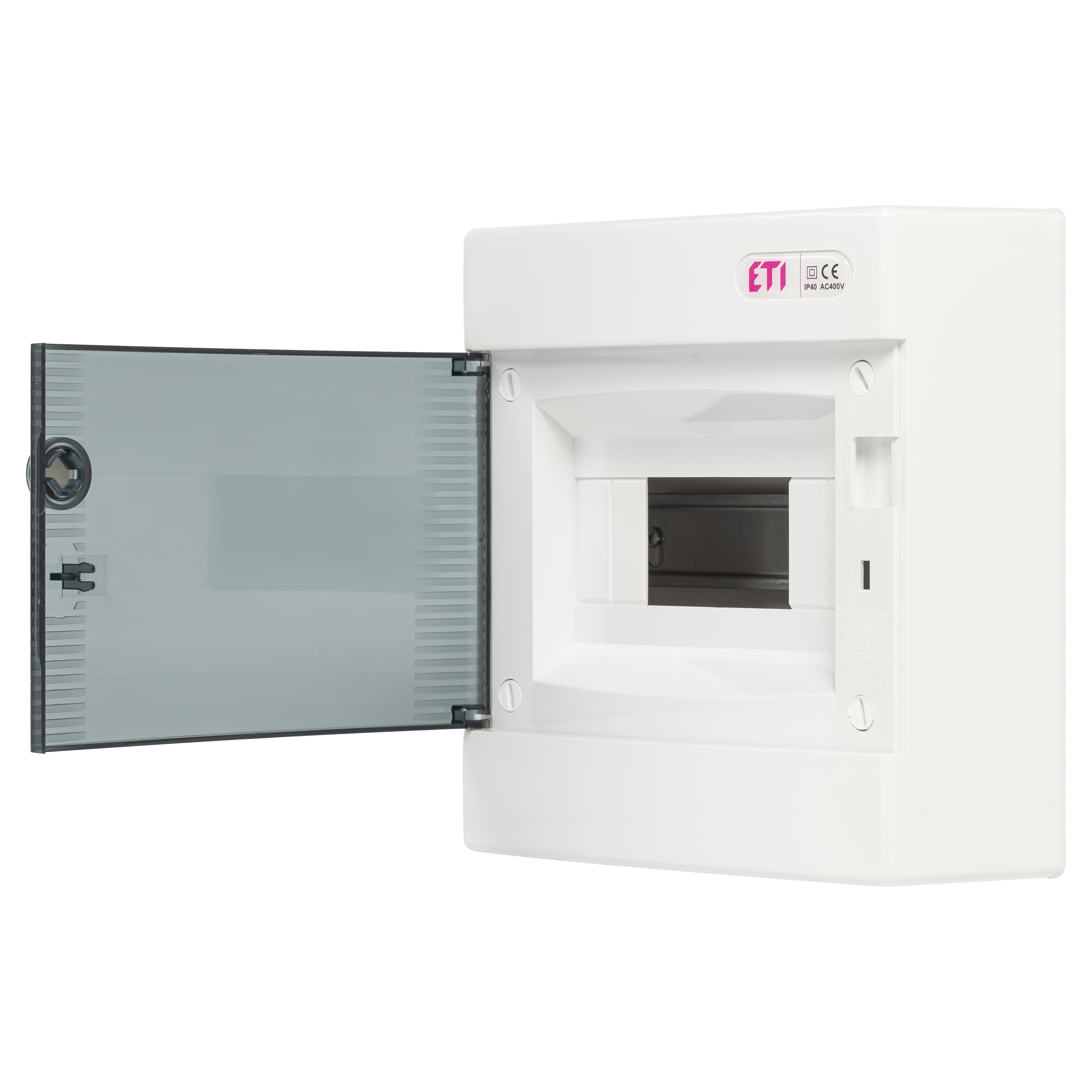

Если распределительная коробка не соответствует дизайну интерьера, то не стоит маскировать ее шпаклевкой. Можно купить щиты электрические, подходящие интерьеру, в том числе встраиваемого типа или разместить распределительную коробку над подвесным потолком, сделав доступ через ревизионный люк.
Ошибки электромонтажа, от которых появляются перегрузки в сети

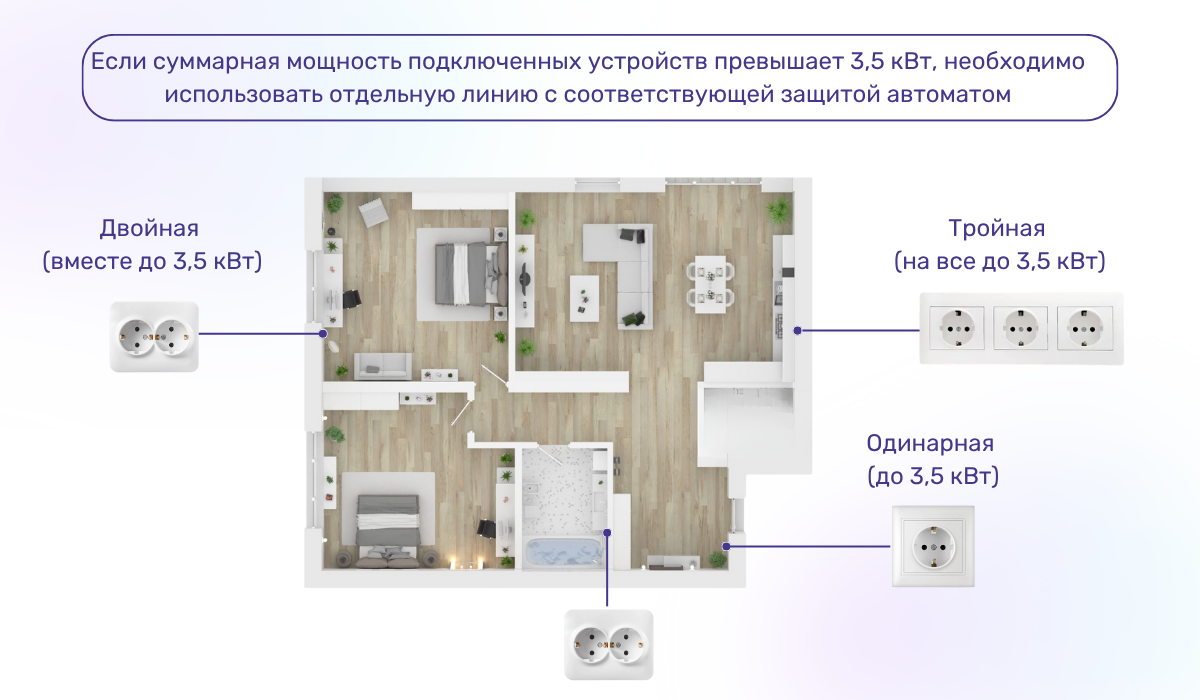

Проводка рассчитывается на определенную нагрузку, при превышении которой происходит перегрев проводников и может произойти пожар. Обычно бытовая розетка в доме выдерживает нагрузку с потребляемой мощностью не более 3,5 кВт. Если планируется подключение более мощной нагрузки, то нужно использовать отдельную линию питания и усиленную розетку.
Обратите внимание, что если используются двойные, тройные розетки, то это не означает, что каждая из них рассчитана на одновременное питание нагрузки до 3,5 кВт. Это означает, что сумма нагрузки, которая будет одновременно работать от всех этих розеток (двух, трех), не должна превышать 3,5 кВт. Например, к сдвоенной розетке можно подключить бойлер на 2,5 кВт и электрочайник на 1 кВт (в сумме 3,5 кВт).
То же самое происходит и с удлинителями, переносками, двойными (тройными и другими) разветвителями. Если к одной розетке подключить один из таких разветвителей, то допустимая максимальная нагрузка на нее не повысится.
Чтобы не превысить нагрузку на сеть, нужно определить, сколько энергии потребляет техника в доме и распределить ее по розеткам правильно. Допустим, если к одной розетке подключен бойлер на 3,5 кВт, то нельзя туда же планировать подключение микроволновки. А если от розетки работает только лампа на 15 Вт, то туда можно добавить еще устройство. Если техника требует более 3,5 кВт, то в большинстве случаев нужна отдельная усиленная проводка. Исходя из этого, нужно спланировать размещение розеток по комнатам в нужных местах и количествах.
Что рекомендуют правила проведения электромонтажных работ по заземлению и УЗО
Когда выполняются электромонтажные работы, заземление часто игнорируют. Это обычно бывает в старых домах, где оно не предусмотрено и организовать его трудно. В современных домах планировка электричества происходит с учетом заземления. А в частных – организовать его бывает не сложно. Заземление в бытовой однофазной сети – это третий провод. Многие современные розетки поддерживают подключение третьего проводника.

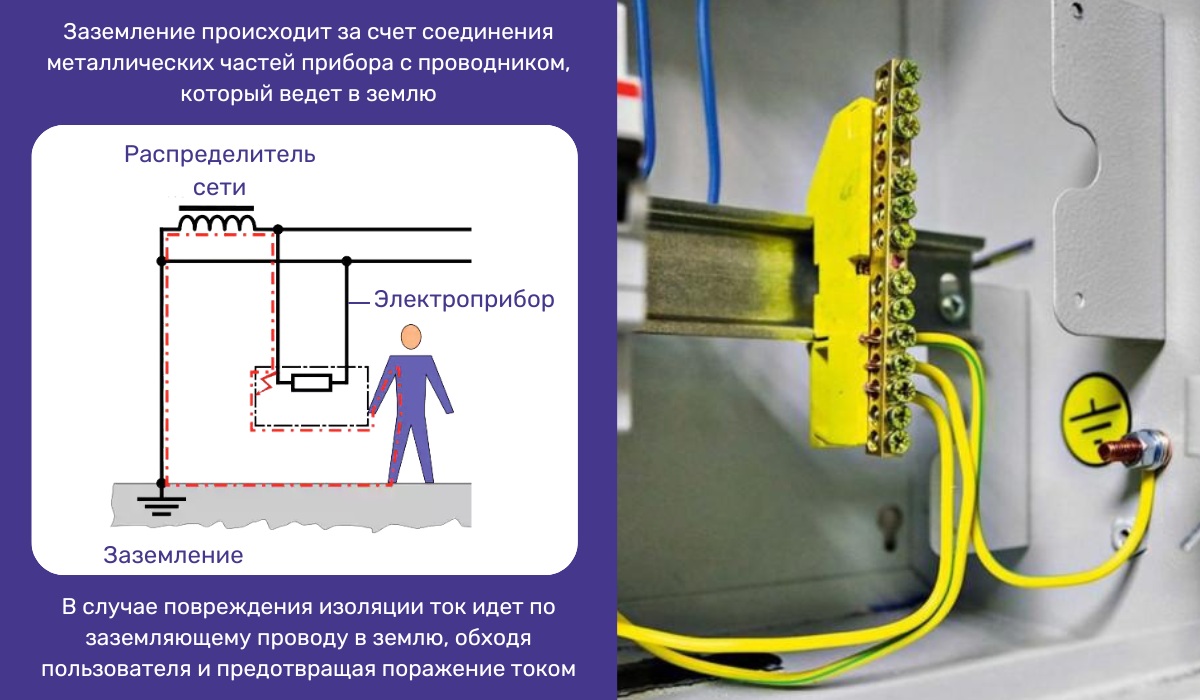

Заземление необходимо для того, чтобы в случае неисправности любой техники отводить от нее электричество не на пользователя, а в землю. В результате пользователь не получает поражение током.
Заземление не обязательно для устройств с классом защиты II, которые имеют двойную изоляцию, корпус изготовлен из пластика. Для всей остальной техники заземление обязательно. И в домах, и в квартирах в первую очередь это касается устройств с металлическим корпусом, работающих во влажной среде или с водой (стиральные машины, бойлеры, полотенцесушители), любой техники на кухне и в ванной, а также высокомощной нагрузки – отопительного, кухонного оборудования.
Если вы столкнулись с условиями, когда организовать заземление сложно, например, в квартире, то это не повод игнорировать его. Нужно использовать УЗО. При утечке тока они реагируют за доли секунды и прекращают питание нагрузки, что предотвращает поражение электричеством. УЗО по форм-фактору похожи на электрические автоматы и могут быть установлены на DIN-рейку в щитке.
Как соблюдать правильно цвета проводов
Цвета изоляции проводов некоторым кажутся мелочью, которую не нужно учитывать, а другие вообще считают, что она не имеет никакого значения. Однако цвет означает фазность. И если не соблюдать цвета изоляции при монтаже проводки, то в будущем можно перепутать фазы. Это приведет к неправильной работе техники или травмам других специалистов. Монтируя проводку, соблюдайте следующее соответствие фазности цветам изоляции:
- Фаза. Коричневый или черный. Обычно выбирается горячий цвет, так как фаза может ударить током. В трехфазной сети может использоваться еще и серый.
- Ноль. Синий или голубой. Обычно используется холодный цвет, ноль не может ударить током. В трехфазной сети те же цвета.
- Заземление. Чаще используется желто-зеленый цвет, полосатая изоляция. Может применяться только зеленый или только желтый. В трехфазной сети также.

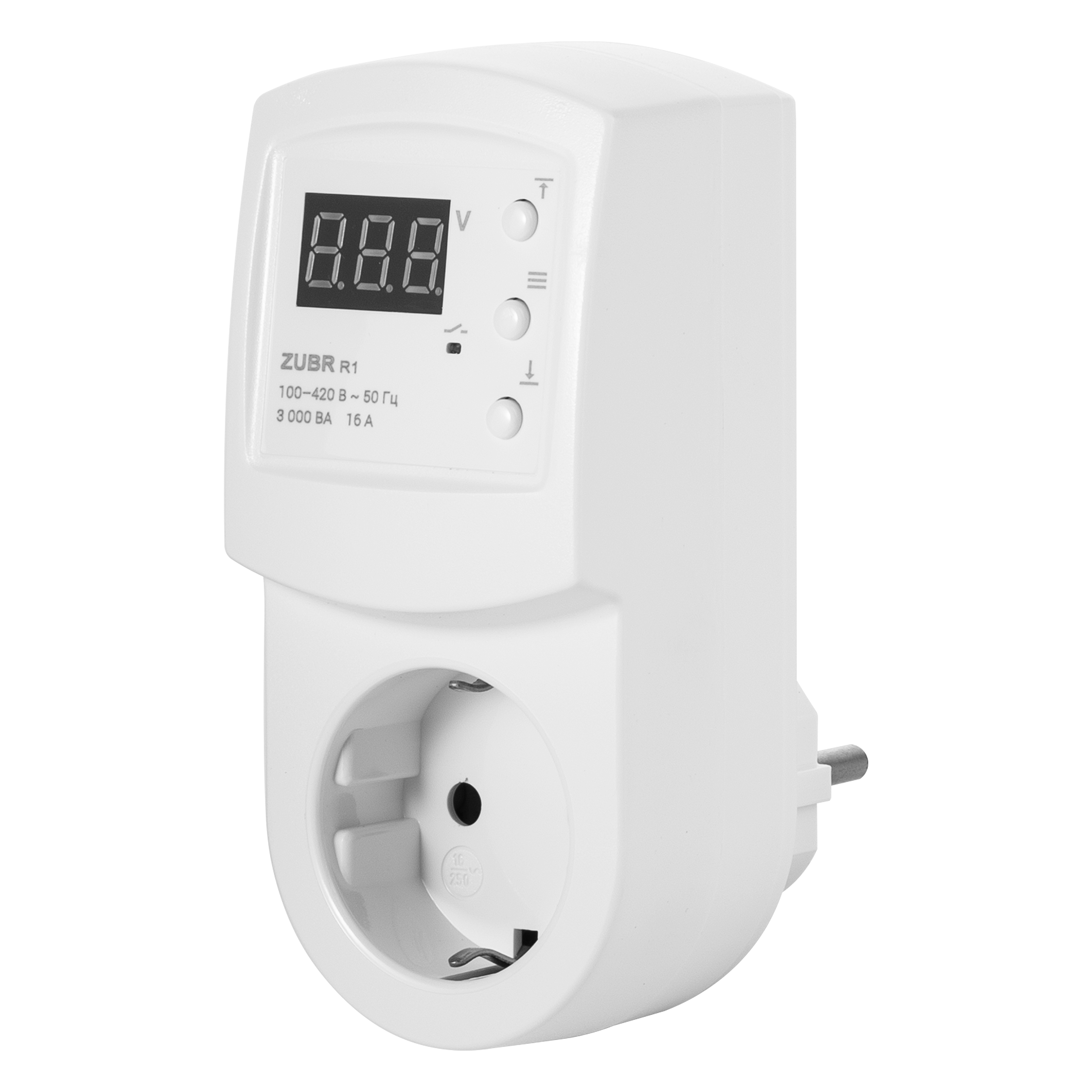

Выполняя электромонтажные работы самостоятельно, ориентируйтесь на эти цвета. Но не лишним будет проверять фазность с помощью специальных индикаторов – другие мастера могли ошибиться. Если вы купили защитные реле, стабилизаторы для напряжения с клеммным подключением, то иногда важно соблюдать фазность, чтобы не вывести эти устройства из строя. Это также нужно для подключения розеток, кондиционеров и некоторых других приборов.
Что рекомендуют нормативные документы по электромонтажным работам для ванной
В ванной или другом помещении с высоким уровнем влажности необходимо соблюдать установленные нормы. Вода является проводником и ее попадание на оголенные провода, розетки, места контактов может привести к поражению током. Соблюдайте следующие рекомендации:
- класс влагозащиты розетки или светильника в ванной должен быть не ниже IP44, это относится к любому товару для отопления, например, полотенцесушители для ванной в магазине продаются с таким классом влагозащиты;
- розетка должна быть размещена на высоте не менее 30 см от пола и 60 см от источников воды;
- заземление или УЗО обязательно.
Оголенные провода – нарушение электромонтажа и эксплуатации
В основном это нарушение допускают пользователи, а не мастера. Видя, как провод перегибается, трется о что-то, они продолжают пользоваться устройством. Но рано или поздно изоляция в этом месте нарушится, это приведет к обнажению провода, что несет угрозу пользователю. Особенно, если речь идет о среде с высоким уровнем влажности – ванной, кухне. Чтобы не допускать этого, рекомендации можно дать и мастерам, и пользователям:
- Подключая технику к розетке, пользователи должны следить за тем, чтобы кабель питания не имел препятствий на своем пути, не загибался слишком резко, не оказался зажатым, например, дверью, окном, мебелью. Это также касается эксплуатации удлинителей.
- Мастерам следует проектировать расположение розеток так, чтобы пользователь мог беспрепятственно пользоваться необходимой техникой в нужном месте комнаты, чтобы проводка проходила без поворотов с острыми углами и обходила места, где на нее может оказываться физическая нагрузка, трение.
При обнаружении нарушения изоляции проводников, необходимо немедленно прекратить эксплуатацию техники и обесточить проводку. Временное решение – использовать изоленту для предотвращения обнажения проводника. Но со временем она сохнет и разрушается. Поэтому идеальное решение – заменить проводник. Лучше всего заменить его полностью. Если это невозможно, то заменить только неисправный участок – отрезать поврежденное место и соединить без него (если это невозможно, то можно добавить целый проводник, но тогда будет два стыка). Помните, что обрезать провод под напряжением, даже поврежденный, категорически запрещено.
Дополнительные советы и нормы электромонтажных работ
Кроме описанных выше рекомендаций, мы советуем соблюдать еще несколько нюансов при электромонтаже:
- перед сверлением отверстий в стене, подумайте, как не попасть в проводку, иначе травма, повреждение провода и ремонт неизбежны – используйте индикаторы проводки, не сверлите над розетками и под распределительными коробками (там чаще всего находится проводка);
- обрезать кабель под напряжением для выполнения любой монтажной работы запрещено, он должен быть обесточен, любая монтажная работа, в том числе и соединение проводов, производятся только в обесточенной сети;
- покупайте только качественную технику, которая обеспечивает питание нагрузки: удлинитель, разветвитель (двойник, тройник), реле контроля напряжения, провода, вилки, розетки и прочее – экономия на товарах плохого качества приведет к более дорогостоящим последствиям;
- при возникновении каких-либо сомнений, связанных с электросетью, обратитесь к специалисту или хотя бы получите от него консультацию, желательно, чтобы у него был сертификат на электромонтажные работы.
Теперь вы знаете о частых ошибках, которые допускают мастера при электромонтажных работах и понимаете, как правильно обрезать провода, соединять, выбирать, как подбирать электротехническое оборудование и многое другое.
