Електрика стала для сучасного людства тим самим, чим був вогонь для стародавніх людей. Якщо використовувати її правильно, то можна отримати різні блага у вигляді тепла і світла, а якщо неправильно, то від цього ресурсу варто чекати біди – травми та пожежі. Але насправді запобігти помилкам електромонтажу зовсім не складно. Необхідно лише дотримуватися простих рекомендацій, купувати електротовари прийнятної якості, а не економити там, де не потрібно, і підходити до завдання зі знанням справи. А в разі будь-яких сумнівів звертатися до професіонала. Розглянемо типові помилки електрика, що допускаються як фахівцями, так і новачками.
Які діють правила електромонтажу при виборі маркування кабелів
Сучасний ринок Києва та інших міст пропонує кабелі та дроти з різним маркуванням. Деякі майстри не звертають на неї уваги та використовують дроти дешевше, тоді як в умовах, де вони виконують монтаж, необхідний якийсь спеціальний дріт. Результат - проводка не служить довго, а в гіршому випадку виникає ризик нещасного випадку в процесі експлуатації.
Зараз доступно кілька десятків видів кабелів з різним маркуванням. Кожна літера в ньому не порожній символ, а щось означає. Наприклад, для прокладки проводки будинку рекомендується провідник з маркуванням ВВГнг або ВВГнг-LS – перший не поширює горіння, другий крім цього має низький рівень газо- і димовиділення. Для прокладки проводки на вулиці рекомендується використовувати кабелі з маркуванням АВБбШв або ВБбШв – вони стійкі до вологи, холоду та інших негативних факторів.

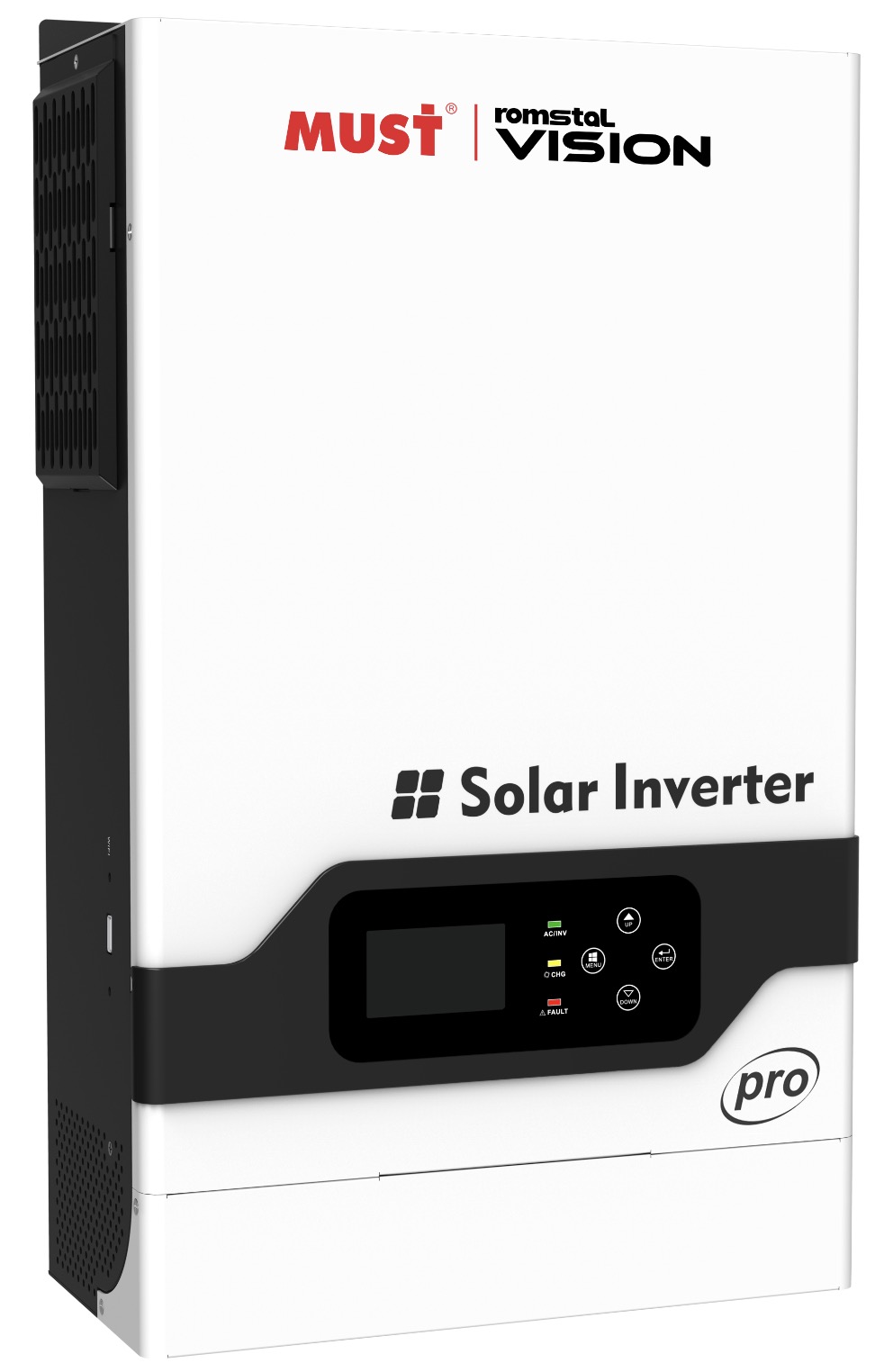

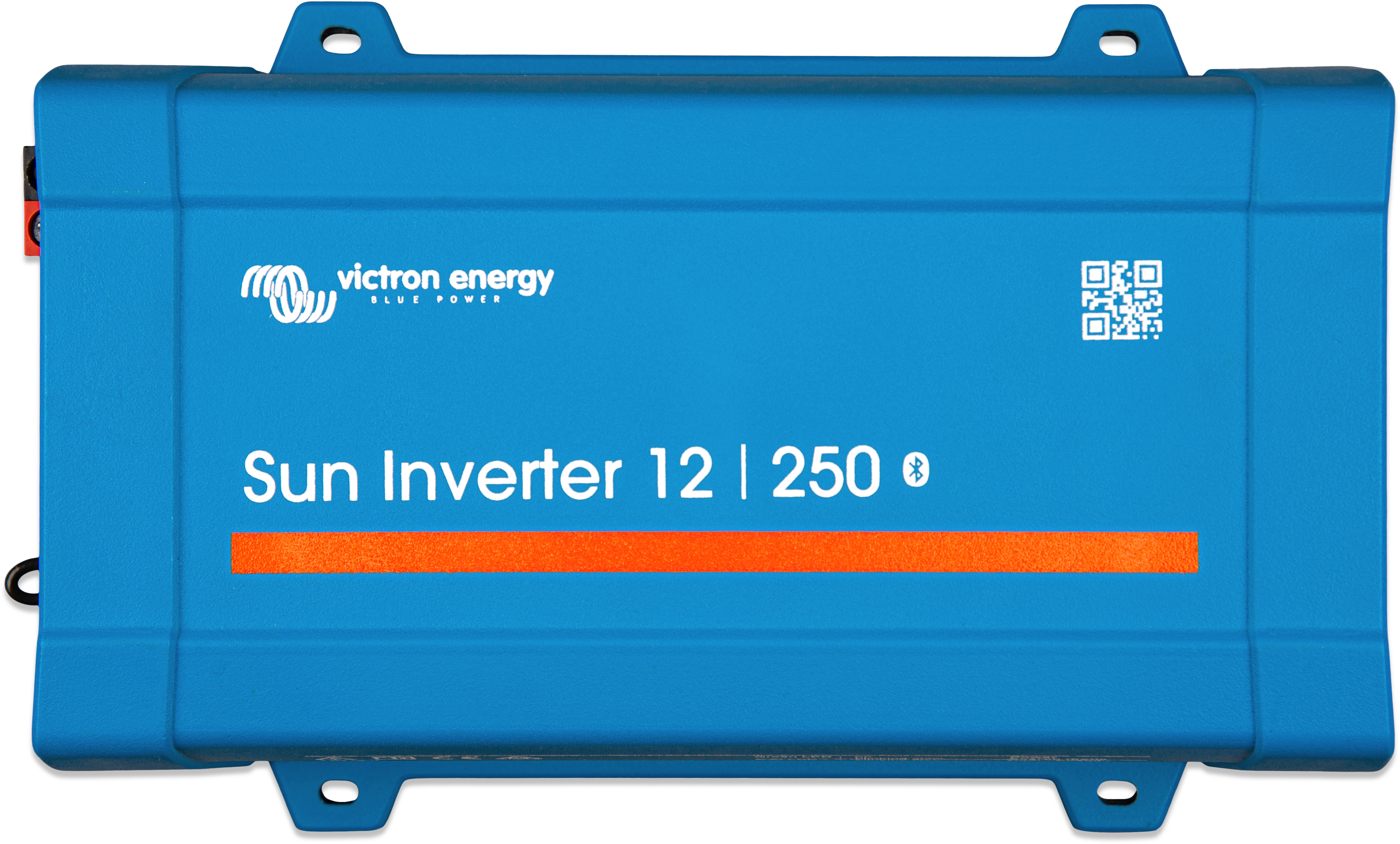

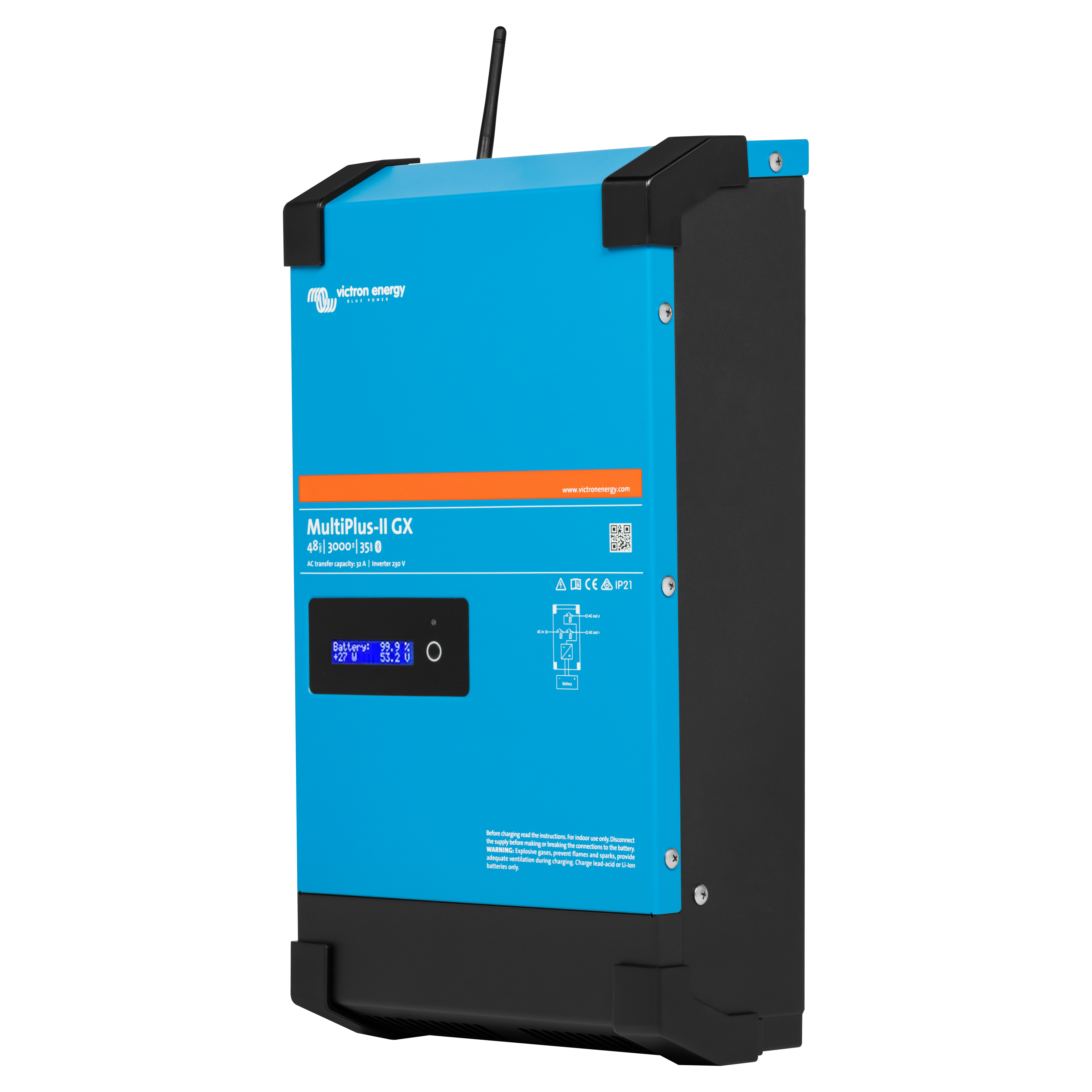

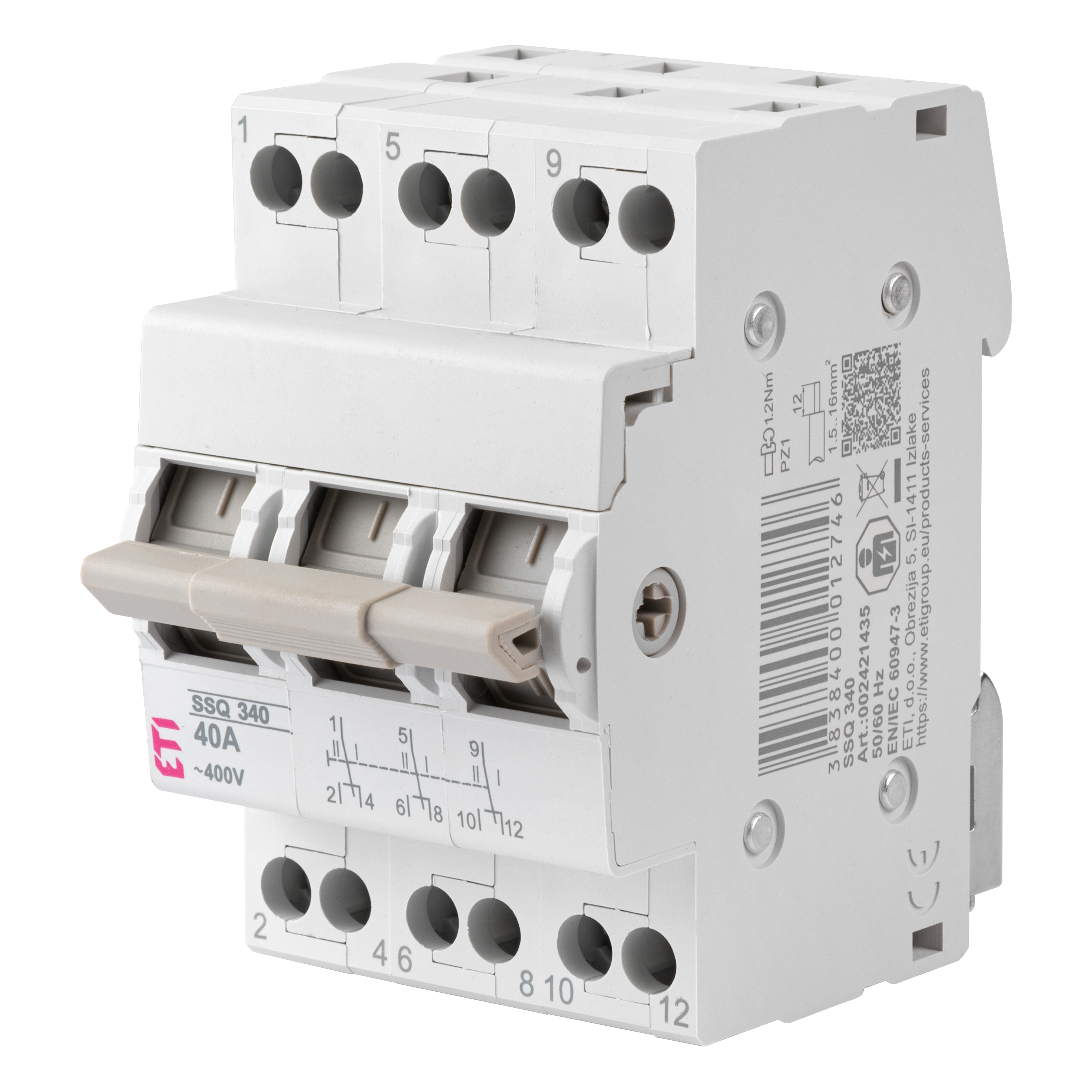

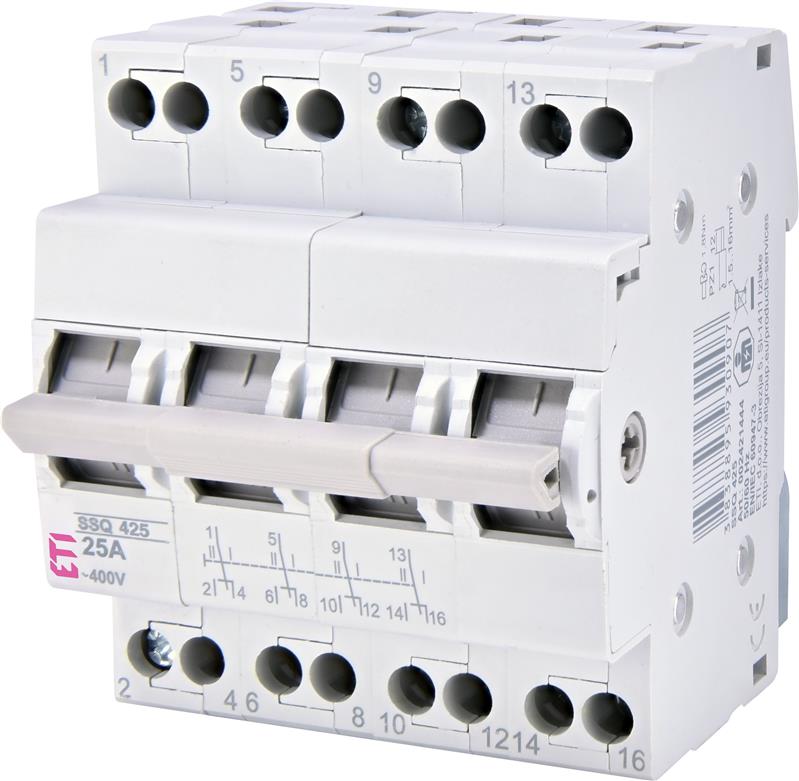

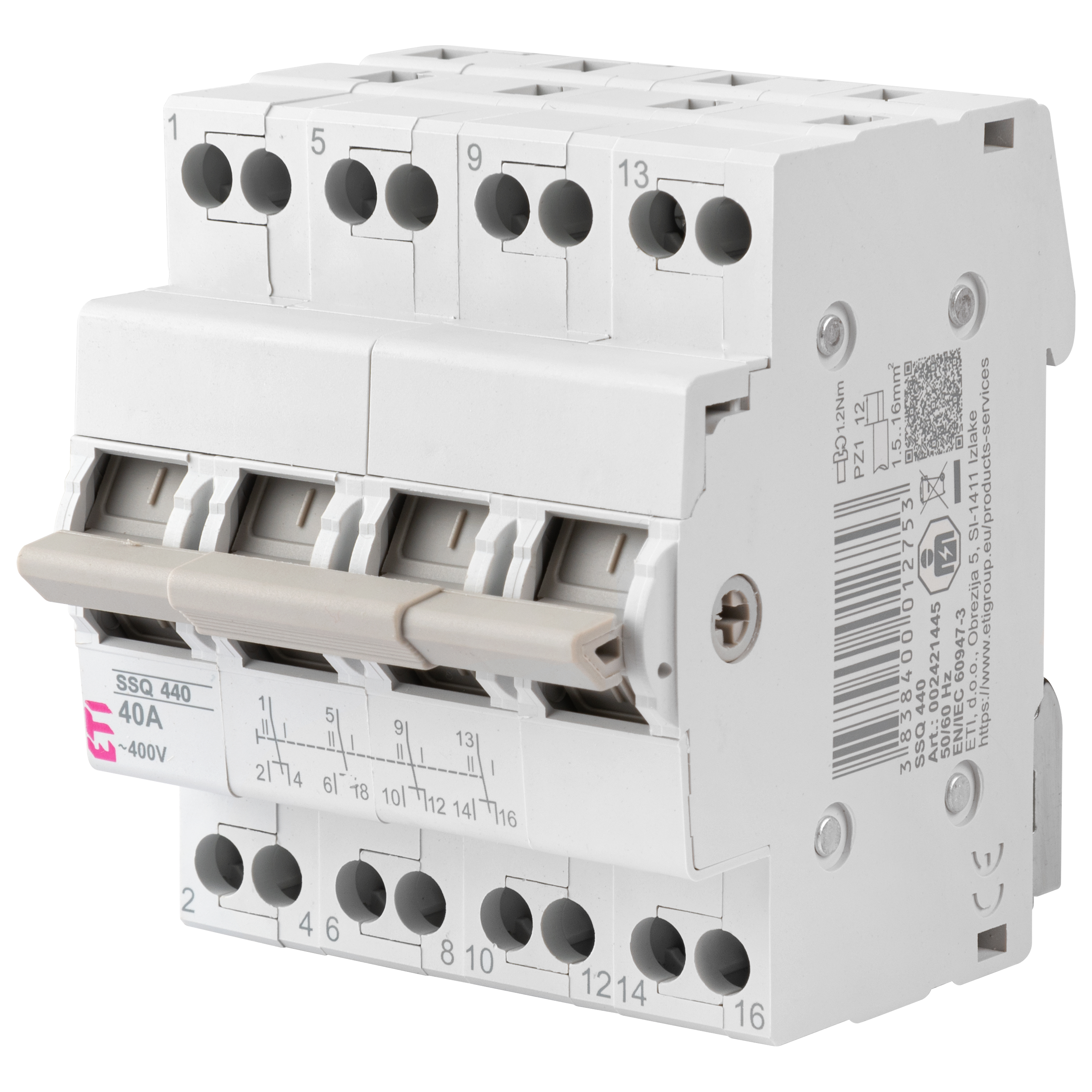

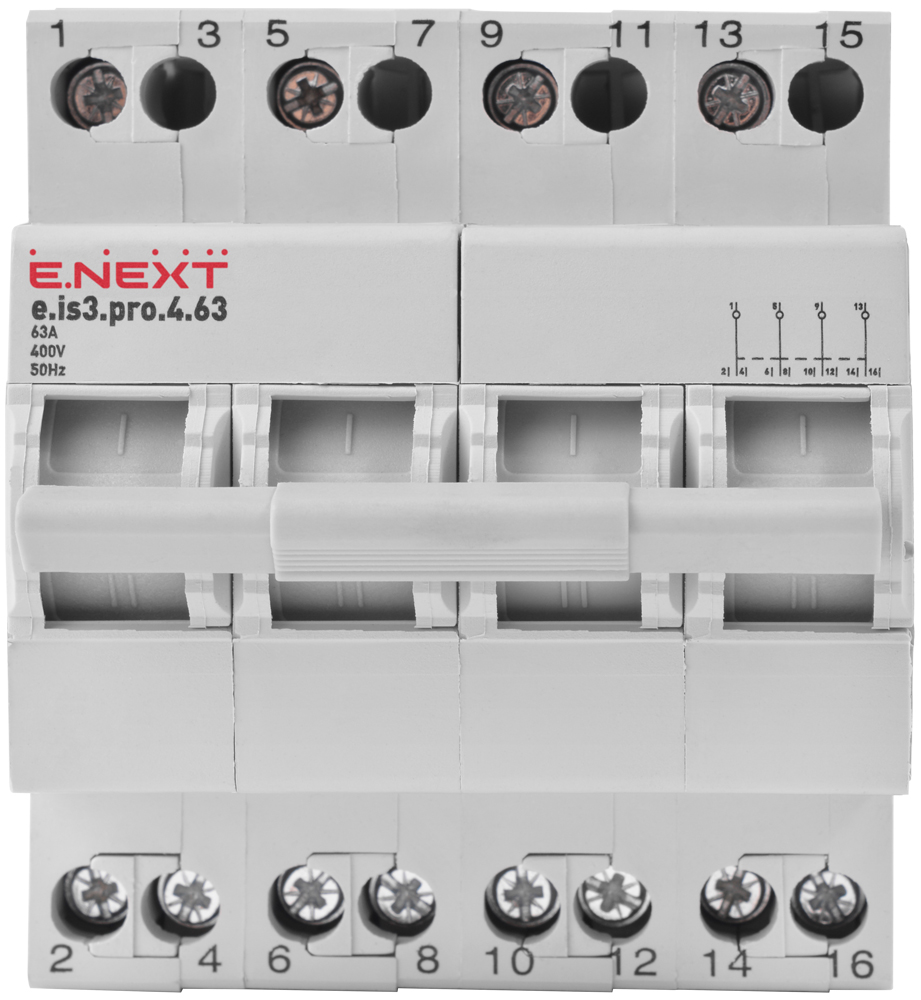

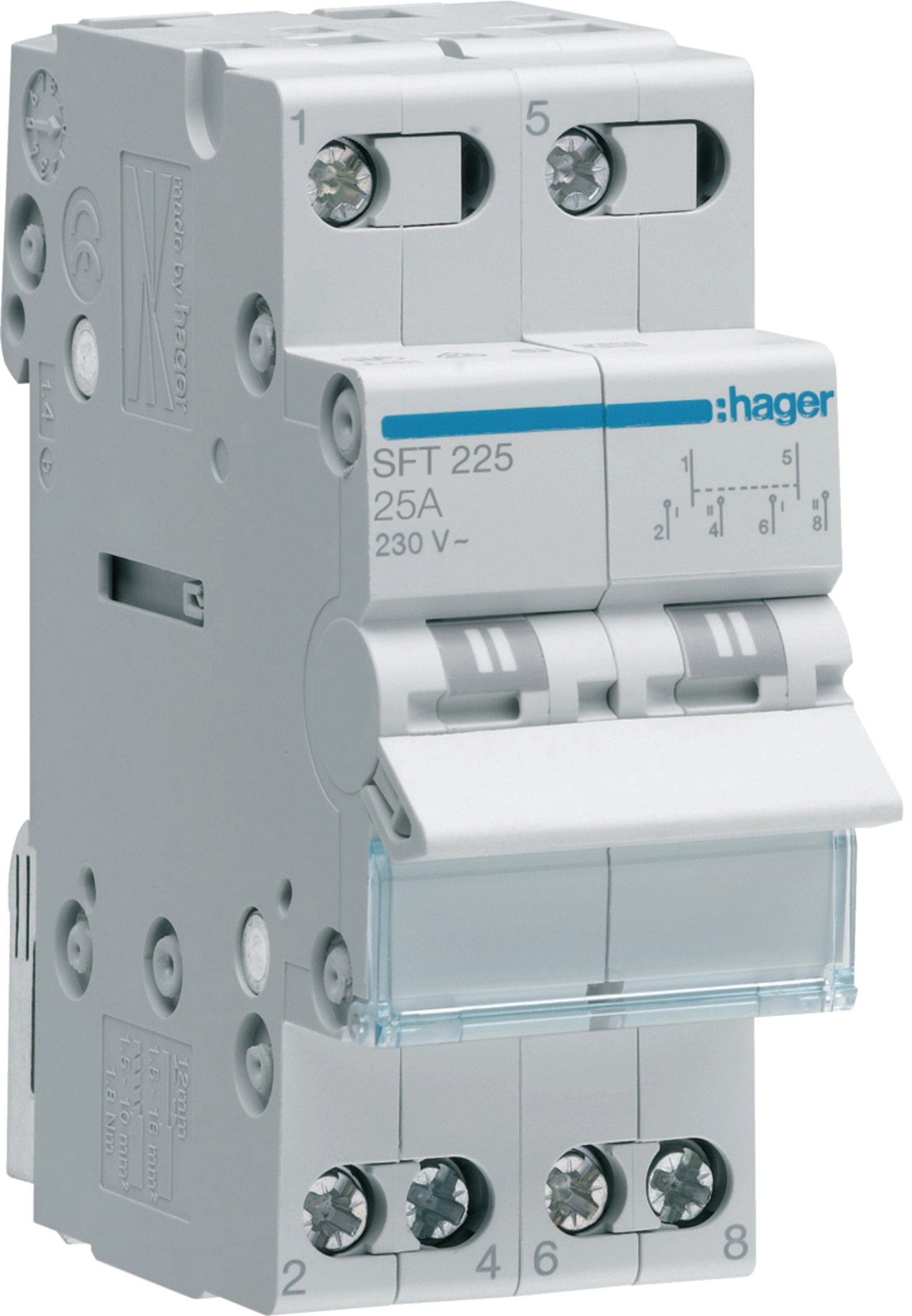

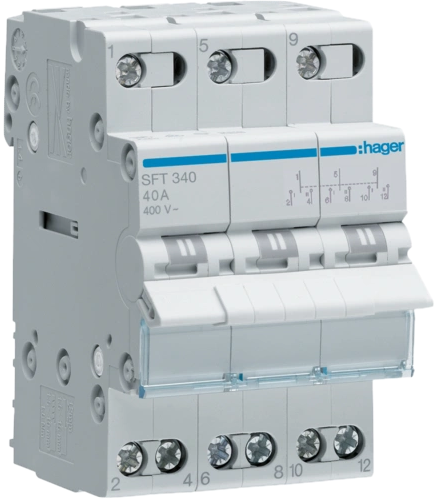

Не тільки для стаціонарної проводки в житлі існує своє маркування. Наприклад, свій тип проводу використовується, якщо ви тимчасово живите навантаження від генератора, постійно підключаєте інвертори перетворювачі напруги від сонячних панелей, які стали популярні в багатьох регіонах України та в інших випадках. Якщо вам доводиться виконувати роботу з прокладання проводки самостійно, то проконсультуйтеся з фахівцем або експертом магазину, щоб підібрати кабель, який підходить за маркуванням.
Вибір перетину кабелю – часті помилки при монтажі електропроводки
Якщо придбати кабель із занадто великим перетином, то доведеться переплатити зайве. І це не так погано, як якщо з занадто малим – тоді кабель перегрівається і може статися пожежа. Перетин провідника можна порівняти з діаметром труби водопроводу. По ній тече вода з певним тиском, якщо труба занадто тонка, то вода розірве її (у випадку з провідником – перегріє його).
Для домашньої проводки рекомендується перетин кабелю 2,5 мм². Для кухні, якщо там працює високопотужна техніка (водонагрівач, варильна поверхня), буває потрібно 4 мм². Але це індивідуально, потрібно розраховувати залежно від передбачуваного навантаження. Перед покупкою кабелю варто отримати консультацію фахівця і вибрати відповідний за перетином тип.
Помилки електриків при виборі матеріалу проводки
Мідна проводка дорожча за алюмінієву. Норми рекомендують для прокладки будинку використовувати саме мідь, оскільки цей матеріал має менший питомий опір (краще проводить електрику) і довговічний. Для такого високопотужного навантаження, як електропідігрів підлоги, водонагрівач, варильна поверхня, потрібна виключно мідна проводка.
Алюміній прослужить менше, а в умовах прокладки всередині стіни заміна проводки буде скрутною. Крім того, оскільки алюміній має більший питомий опір, щоб він не перегрівався, його перетин повинен бути на 50-60% більшим, ніж у мідного.
Однак алюмінієві кабелі також знаходять своє застосування, тільки в інших областях. А саме вони використовуються:
- в повітряних лініях електропередач, оскільки у них менша вага;
- при прокладанні тимчасової проводки (на будівництві, при ремонті);
- в промислових умовах;
- для вуличного освітлення та деяких інших завдань.
Як виконувати безпечне з'єднання проводів
З'єднання проводів високої напруги – це теж дуже важливий етап електромонтажу. Правила забороняють використання наступних типів з'єднань:
- Скрутка. Згодом скрутка слабшає, піддається окисненню, контакт порушується і місце з'єднання перегрівається. Скрутка дозволена тільки в малопотужній мережі, наприклад, для освітлення.
- З'єднання алюмінієвого і мідного провідника без перехідника. Різні матеріали не можна з'єднувати безпосередньо, з'явиться гальванічна пара, яка призведе до порушення контакту.
- З'єднання провідників різного перетину без перехідників. Призведе до перегріву місця контакту і його порушення.
І ще одне питання, яке може виникнути при з'єднанні – чи можна обрізати дроти під напругою. Так робити категорично заборонено. Це викличе коротке замикання або удар струмом.

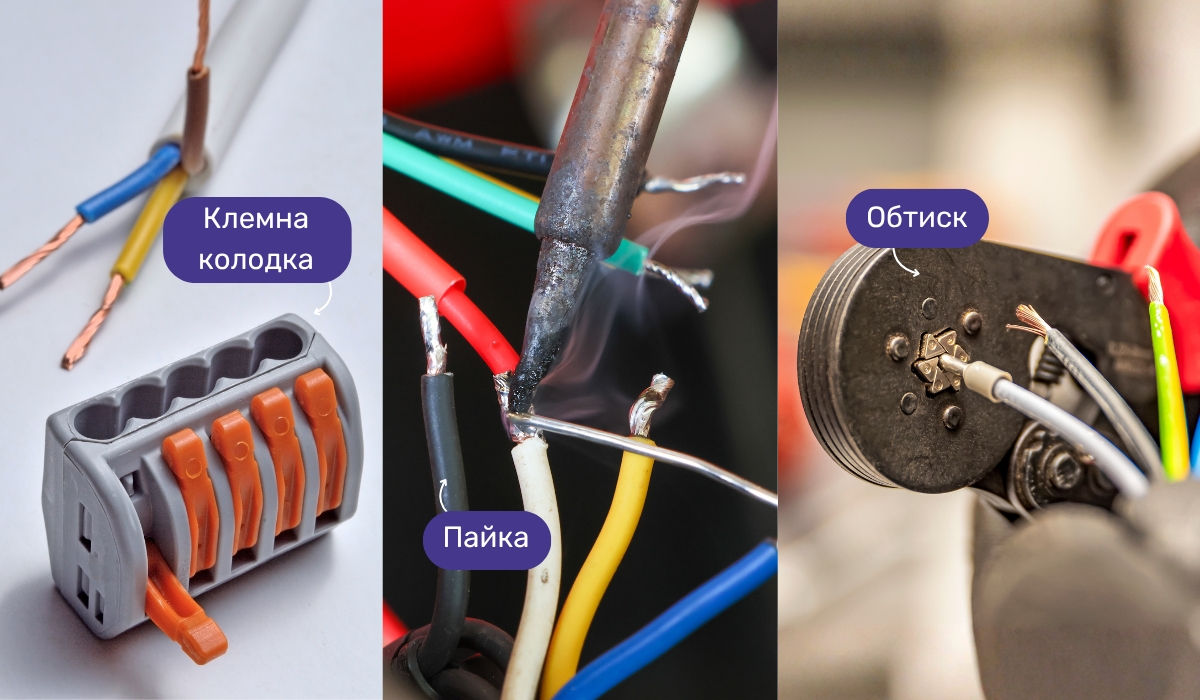

Способів, якими можна з'єднувати провідники, існує досить багато. Вони більш зручні, надійні та безпечні. До них відносяться:
- клемні колодки з пружинним або болтовим з'єднанням – це прості компактні пристрої, які дозволяють надійно і надовго з'єднувати дроти без інструменту (стосується пружинних) або за допомогою викрутки (болтові), вони компактні та можуть поміщатися в кабеленосні системи, електрощитки – продаж цих контактних елементів здійснюється найчастіше;
- пайка – спочатку відбувається скручування провідників, а потім вони злютовуються, фіксуються за допомогою свинцево-олов'яного припою, контакт виходить надійний, але потрібен інструмент (паяльник) і досвід;
- обтиск – провідник вставляється в гільзу та обтискається спеціальним інструментом, деякі майстри обтискають пасатижами, але це не надійно, потрібен обтискний інструмент з губками спеціальної форми, гільза компактна, тому так може бути організовано з'єднання проводів в кабельному каналі, але гільза одноразова, на відміну, наприклад, від клемної колодки.
При з'єднанні провідників є особливі випадки. По-перше, алюмінієвий провідник не можна скручувати, тому, що він зламається, паяти - буде піддаватися окисненню від нагрівання і не варто обтискати - помнеться. Для з'єднання алюмінієвих провідників потрібно використовувати клемні колодки, а якщо обрані гвинтові, то не перетискати провід, щоб не пом'яти. Крім того, для алюмінію рекомендується застосовувати спеціальну контактну пасту, яка уповільнює окиснення і покращує з'єднання. По-друге, при з'єднанні алюмінію і міді потрібно використовувати спеціальні клемні колодки, які виключають прямий контакт провідників і утворення гальванічної пари.
На окрему увагу заслуговує питання вибору місць, де будуть розміщені електромонтажні коробки, в яких буде відбуватися з'єднання всіх провідників. Вони повинні бути в легкому доступі, оскільки порушення цілісності проводки відбувається саме в місці контакту. Тому майстер повинен мати можливість проникнути в коробку, перевірити контакти та при необхідності виправити помилки.

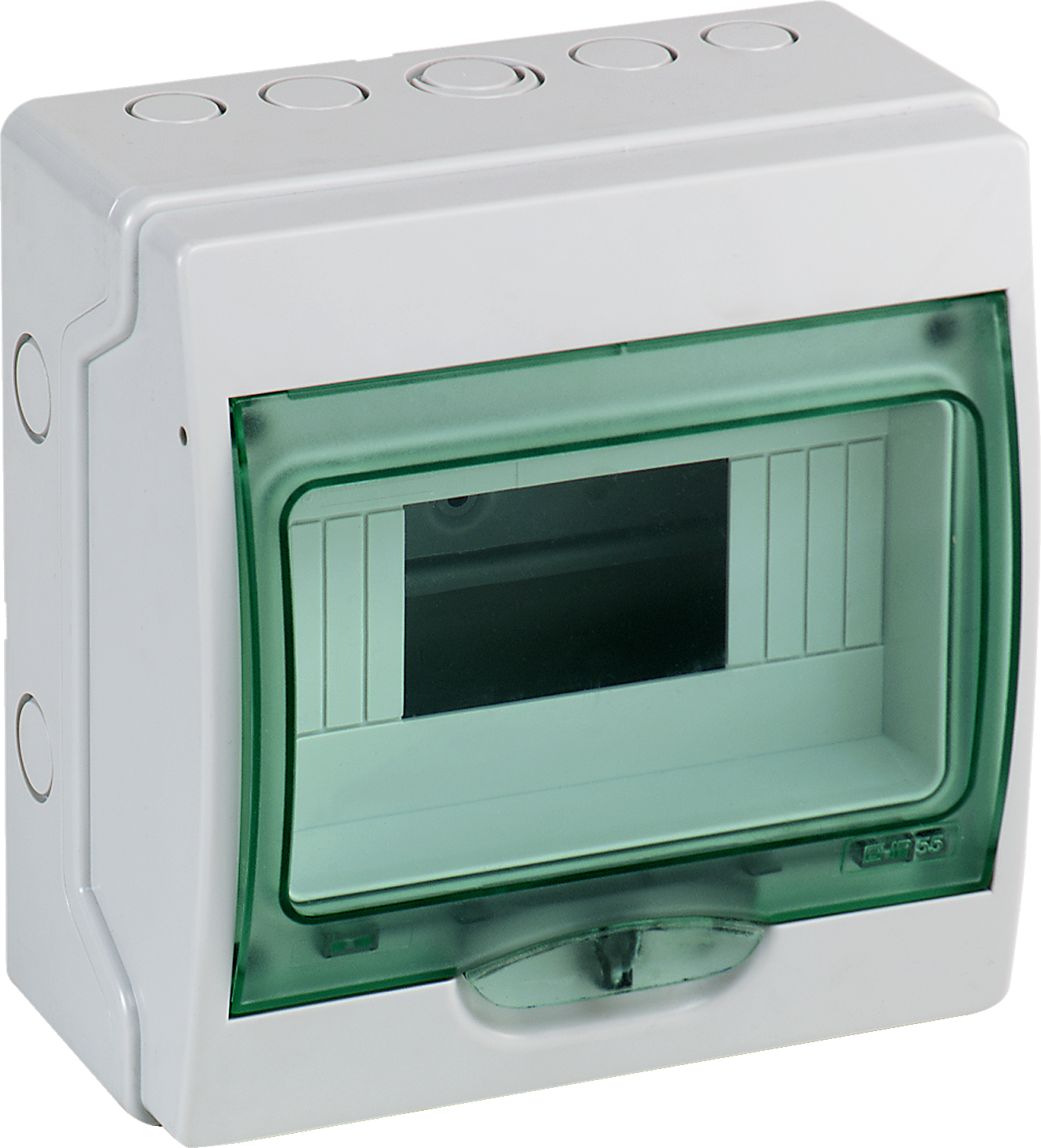

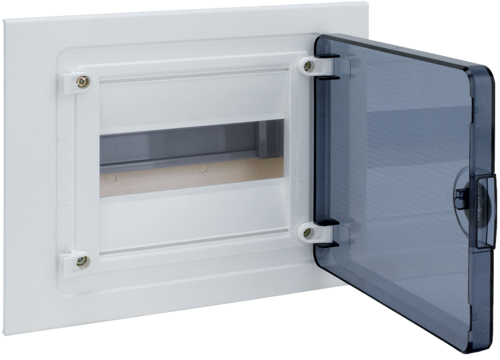

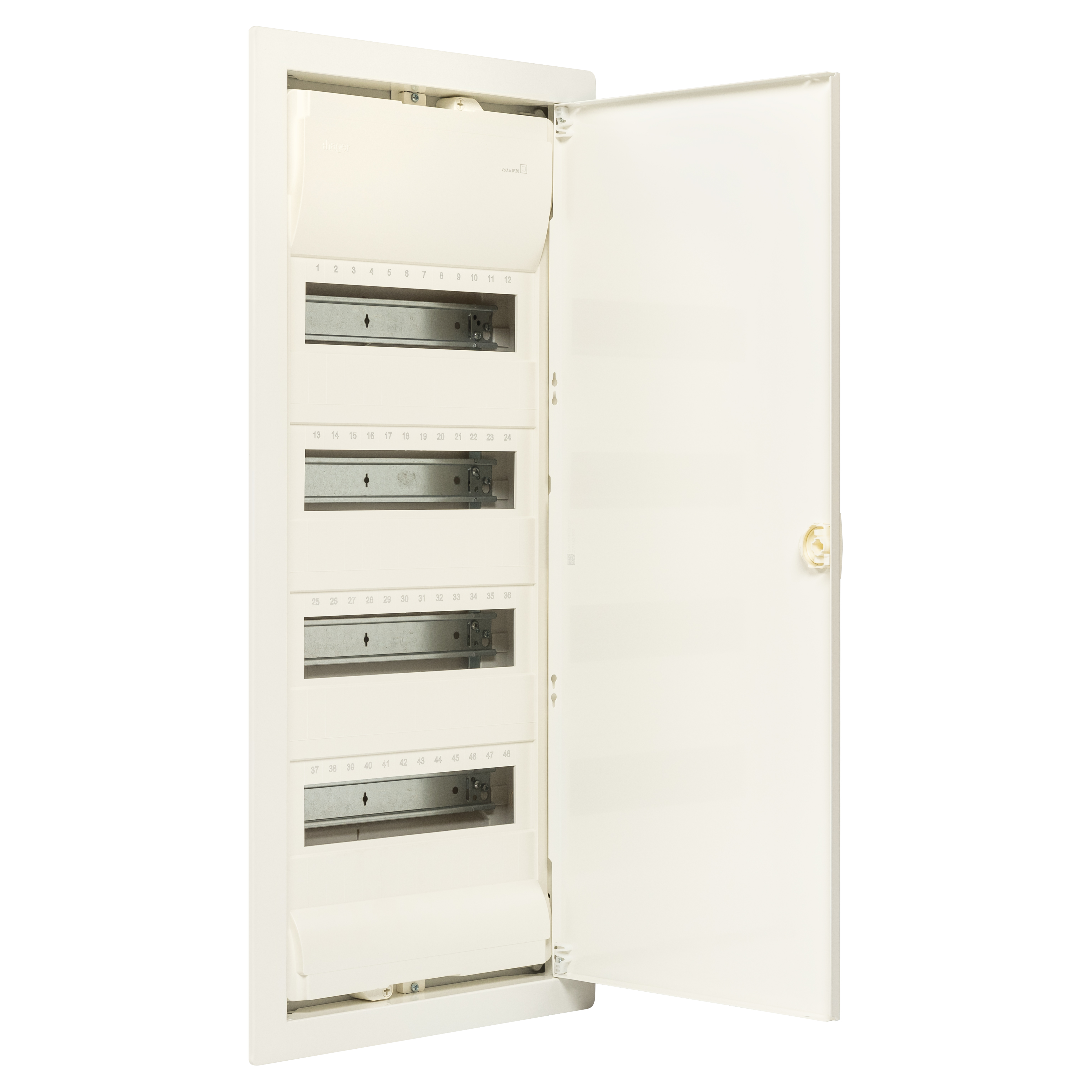

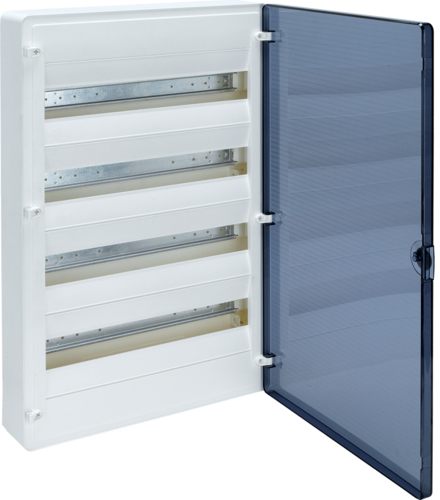

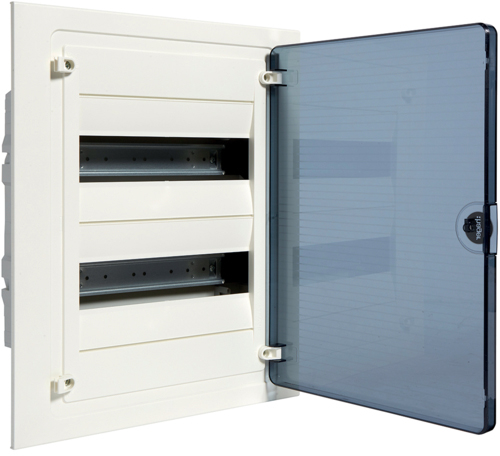

Якщо розподільна коробка не відповідає дизайну інтер'єру, то не варто маскувати її шпаклівкою. Можна купити електричні щити, що підходять до інтер'єру, в тому числі вбудованого типу, або розмістити розподільну коробку над підвісною стелею, зробивши доступ через ревізійний люк.
Помилки електромонтажу, від яких з'являються перевантаження в мережі
Проводка розрахована на певне навантаження, при перевищенні якого відбувається перегрів провідників і може статися пожежа. Зазвичай побутова розетка в будинку витримує навантаження зі споживаною потужністю не більше 3,5 кВт. Якщо планується підключення більш потужного навантаження, то потрібно використовувати окрему лінію живлення і посилену розетку.
Зверніть увагу, що якщо використовуються подвійні, потрійні розетки, то це не означає, що кожна з них розрахована на одночасне живлення навантаження до 3,5 кВт. Це означає, що сума навантаження, яка буде одночасно працювати від усіх цих розеток (двох, трьох), не повинна перевищувати 3,5 кВт. Наприклад, до здвоєної розетки можна увімкнути бойлер на 2,5 кВт і електрочайник на 1 кВт (в сумі 3,5 кВт).
Те ж саме відбувається і з подовжувачами, переносками, подвійними (потрійними та іншими) розгалужувачами. Якщо до однієї розетки підключити один з таких розгалужувачів, то допустиме максимальне навантаження на неї не підвищиться.
Щоб не перевищити навантаження на мережу, потрібно визначити, скільки енергії споживає техніка в будинку і розподілити її по розетках правильно. Припустимо, якщо до однієї розетки підключений бойлер на 3,5 кВт, то не можна туди ж планувати підключення мікрохвильовки. А якщо від розетки працює тільки лампа на 15 Вт, то туди можна додати ще пристрій. Якщо техніка вимагає понад 3,5 кВт, то в більшості випадків потрібна окрема посилена проводка. Виходячи з цього, потрібно спланувати розміщення розеток по кімнатах в потрібних місцях і кількостях.
Що рекомендують правила проведення електромонтажних робіт із заземлення та ПЗВ
Коли виконуються електромонтажні роботи, заземлення часто ігнорують. Це зазвичай буває в старих будинках, де воно не передбачене та організувати його важко. У сучасних будинках планування електрики відбувається з урахуванням заземлення. А в приватних – організувати його буває не складно. Заземлення в побутовій однофазній мережі – це третій провід. Багато сучасних розеток підтримують підключення третього провідника.
Заземлення необхідне для того, щоб у разі несправності будь-якої техніки відводити від неї електрику не на користувача, а в землю. В результаті користувач не отримує ураження струмом.
Заземлення не обов'язкове для пристроїв з класом захисту II, які мають подвійну ізоляцію, корпус виготовлений з пластику. Для всієї іншої техніки заземлення обов'язкове. І в будинках, і у квартирах в першу чергу це стосується пристроїв з металевим корпусом, що працюють у вологому середовищі або з водою (пральні машини, бойлери, рушникосушки), будь-якої техніки на кухні та у ванній, а також високопотужного навантаження – опалювального, кухонного обладнання.

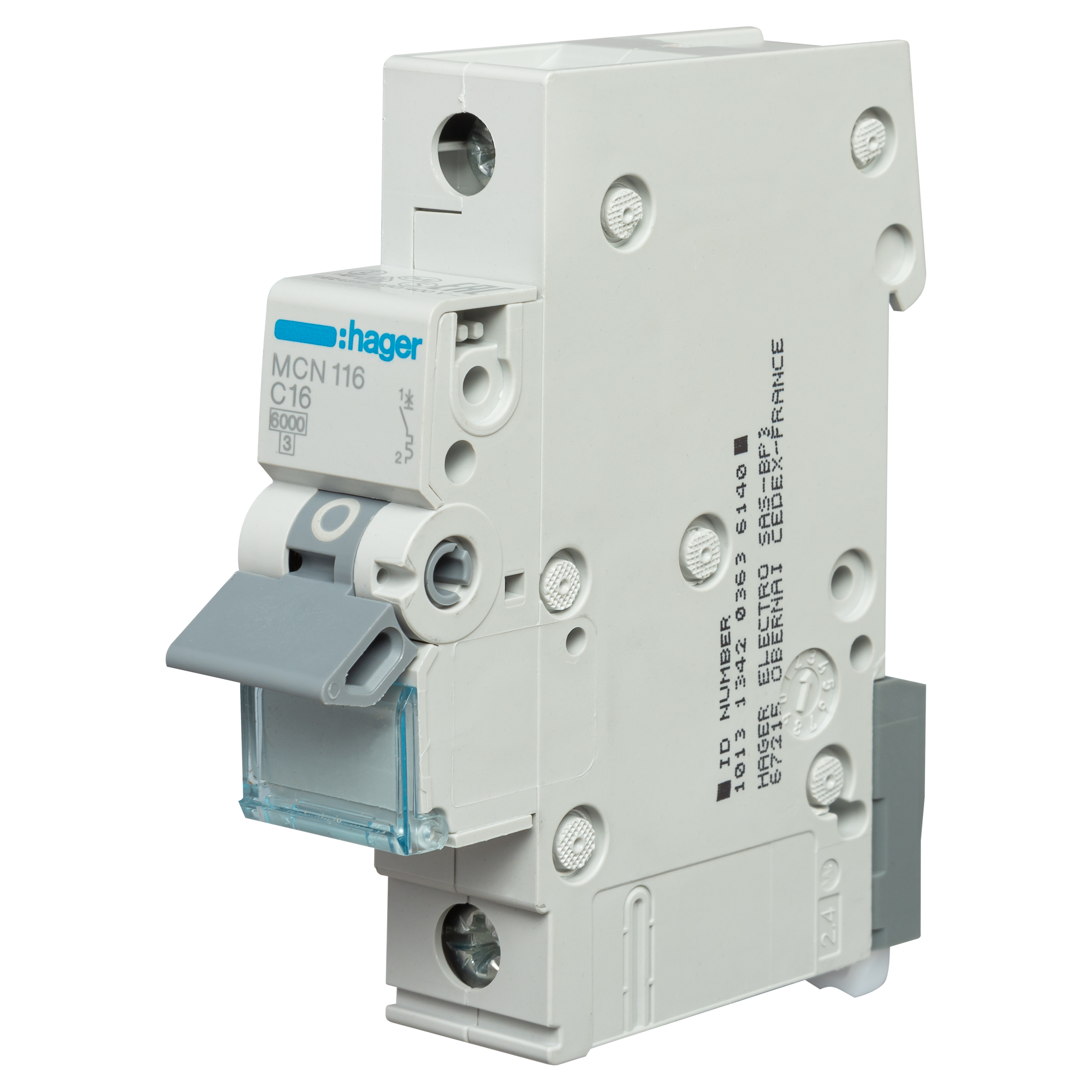

Якщо ви зіткнулися з умовами, коли організувати заземлення складно, наприклад, у квартирі, то це не привід ігнорувати його. Потрібно використовувати ПЗВ. При витоку струму вони реагують за частки секунди та припиняють живлення навантаження, що запобігає ураженню електрикою. ПЗВ за формфактором схожі на електричні автомати та можуть бути встановлені на DIN-рейку в щитку.
Як дотримуватися правильних кольорів проводів
Кольори ізоляції проводів деяким здаються дрібницею, яку не потрібно враховувати, а інші взагалі вважають, що вона не має ніякого значення. Однак колір означає фазність. І якщо не дотримуватися кольорів ізоляції при монтажі проводки, то в майбутньому можна переплутати фази. Це призведе до неправильної роботи техніки або травм інших фахівців. Монтуючи проводку, дотримуйтесь наступної відповідності фазності кольорам ізоляції:
- Фаза. Коричневий або чорний. Зазвичай вибирається гарячий колір, тому, що фаза може вдарити струмом. У трифазній мережі може використовуватися ще й сірий.
- Нуль. Синій або блакитний. Зазвичай використовується холодний колір, нуль не може вдарити струмом. У трифазній мережі ті ж кольори.
- Заземлення. Частіше використовується жовто-зелений колір, смугаста ізоляція. Може застосовуватися тільки зелений або тільки жовтий. У трифазній мережі також.
Виконуючи електромонтажні роботи самостійно, орієнтуйтеся на ці кольори. Але не зайвим буде перевіряти фазність за допомогою спеціальних індикаторів – інші майстри могли помилитися. Якщо ви купили захисні реле, стабілізатори для напруги з клемним підключенням, то іноді важливо дотримуватися фазності, щоб не вивести ці пристрої з ладу. Це також потрібно для підключення розеток, кондиціонерів і деяких інших приладів.
Що рекомендують нормативні документи з електромонтажних робіт для ванної
У ванній або іншому приміщенні з високим рівнем вологості необхідно дотримуватися встановлених норм. Вода є провідником і її потрапляння на оголені дроти, розетки, місця контактів може призвести до ураження струмом. Дотримуйтесь наступних рекомендацій:
- клас вологозахисту розетки або світильника у ванній повинен бути не нижче IP44, це стосується будь-якого товару для опалення, наприклад, рушникосушки для ванної в магазині продаються з таким класом вологозахисту;
- розетка повинна бути розміщена на висоті не менше 30 см від підлоги та 60 см від джерел води;
- заземлення або ПЗВ обов'язкове.
Оголені дроти – порушення електромонтажу та експлуатації
В основному це порушення допускають користувачі, а не майстри. Бачачи, як провід перегинається, треться об щось, вони продовжують користуватися пристроєм. Але рано чи пізно ізоляція в цьому місці порушиться, це призведе до оголення дроту, що несе загрозу користувачеві. Особливо, якщо мова йде про середовище з високим рівнем вологості – ванній, кухні. Щоб не допускати цього, рекомендації можна дати та майстрам, і користувачам:
- Підключаючи техніку до розетки, користувачі повинні стежити за тим, щоб кабель живлення не мав перешкод на своєму шляху, не загинався занадто різко, не опинився затиснутим, наприклад, дверима, вікном, меблями. Це також стосується експлуатації подовжувачів.
- Майстрам слід проєктувати розташування розеток так, щоб користувач міг безперешкодно користуватися необхідною технікою в потрібному місці кімнати, щоб проводка проходила без поворотів з гострими кутами та обходила місця, де на неї може чинитися фізичне навантаження, тертя.
При виявленні порушення ізоляції провідників, необхідно негайно припинити експлуатацію техніки та знеструмити проводку. Тимчасове рішення – використовувати ізоляційну стрічку для запобігання оголення провідника. Але з часом вона сохне і руйнується. Тому ідеальне рішення – замінити провідник. Найкраще замінити його повністю. Якщо це неможливо, то замінити тільки несправну ділянку – відрізати пошкоджене місце і з'єднати без нього (якщо це неможливо, то можна додати цілий провідник, але тоді буде два стики). Пам'ятайте, що обрізати провід під напругою, навіть пошкоджений, категорично заборонено.
Додаткові поради та норми електромонтажних робіт
Крім описаних вище рекомендацій, ми радимо дотримуватися ще кількох нюансів при електромонтажі:
- перед свердлінням отворів у стіні, подумайте, як не потрапити в проводку, інакше травма, пошкодження дроту і ремонт неминучі – використовуйте індикатори проводки, не свердліть над розетками та під розподільними коробками (там найчастіше знаходиться проводка);
- обрізати кабель під напругою для виконання будь-яких монтажних робіт заборонено, він повинен бути знеструмлений, будь-які монтажні роботи, в тому числі й з'єднання проводів, виконуються тільки в знеструмленій мережі;

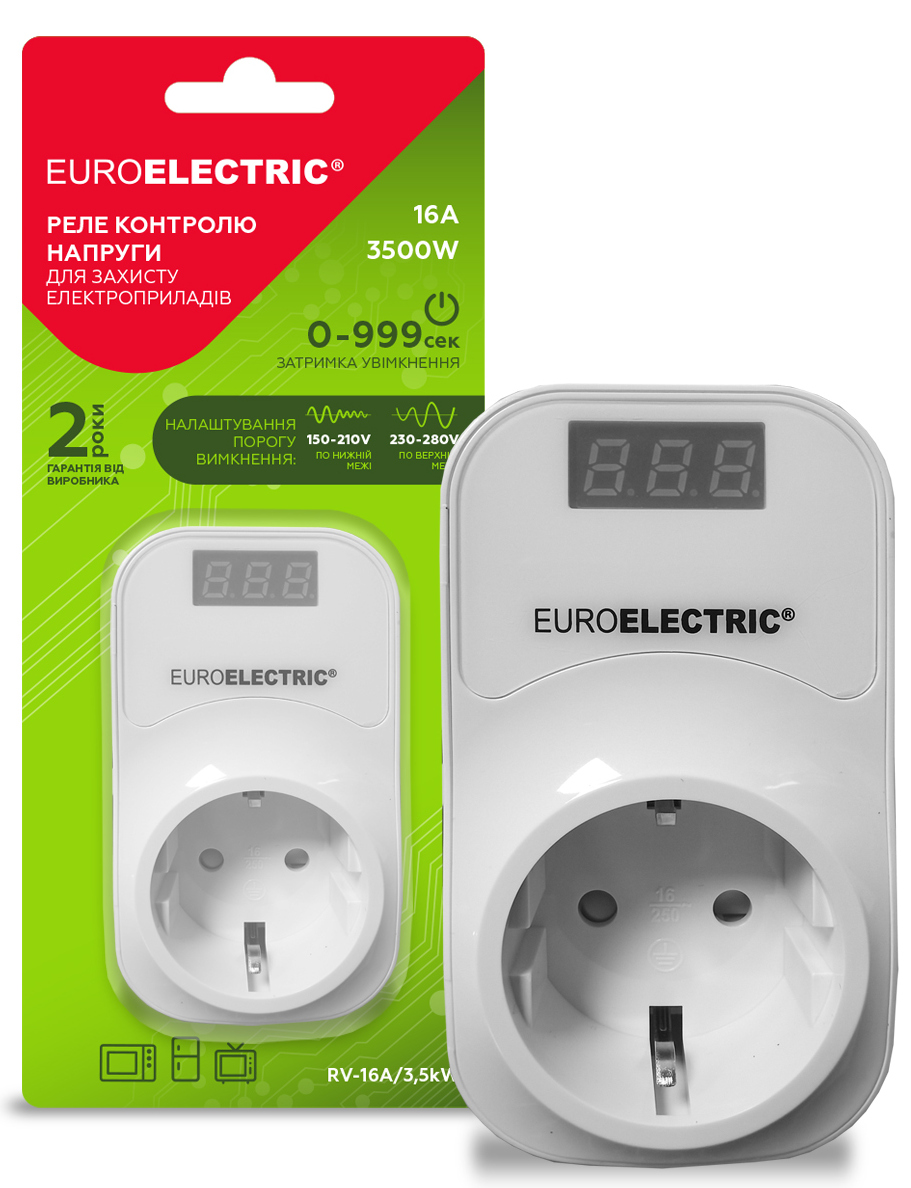

- купуйте тільки якісну техніку, яка забезпечує живлення навантаження: подовжувач, розгалужувач (подвійник, трійник), реле контролю напруги, дроти, вилки, розетки та інше – економія на товарах поганої якості призведе до дорогих наслідків;
- при виникненні будь-яких сумнівів, пов'язаних з електромережею, зверніться до фахівця або хоча б отримайте від нього консультацію, бажано, щоб у нього був сертифікат на електромонтажні роботи.
Тепер ви знаєте про часті помилки, які допускають майстри при електромонтажних роботах і розумієте, як правильно обрізати дроти, з'єднувати, вибирати, як підбирати електротехнічне обладнання та багато іншого.
