На микроклимат в помещении влияет множество нюансов, среди которых немалое значение имеет обогрев пространства. Поэтому одним из первых факторов, который интересует покупателей недвижимости и заботит застройщиков, является система отопления. Многие думают, что достаточно выбрать качественное оборудование для обеспечения комфорта, но это не так. Еще важно правильно определить какая схема отопления будет оптимальной, грамотно выполнить разводку труб между отопительным оборудованием, своевременно обслуживать систему. Чтобы вам было проще ориентироваться чем отличаются различные варианты размещения коммуникаций, мы подготовили эту статью о том, какая бывает разводка труб отопления и чем схемы отличаются друг от друга.
Разводка отопления в частном доме и квартире – доступные варианты
Развитие технологий, появление новых конструкций котлов, радиаторов, разнообразных контроллеров и систем управления способствовало тому, что при составлении проектов и монтаже отопления специалисты стали применять различные методы разводки коммуникаций. Чтобы вам было проще ориентироваться в них, давайте разберем по каким признакам группируются схемы:
- Количество труб, задействованных для циркуляции теплоносителя – двухтрубные и однотрубные системы.
- Принцип распределения – лучевые (коллекторные) и магистральные, тупиковые.
- Место размещения коммуникаций – верхняя и нижняя разводка, вертикальная и горизонтальная.
- Принцип движения теплоносителя – принудительная циркуляция или естественная (самотечная).
Давайте подробнее остановимся на особенностях каждого из вариантов.
Однотрубная система отопления – выгодна ли такая разводка
При однотрубной системе разводки отопления, радиаторы подключаются последовательно к 1 трубе. То, что является обраткой для 1-го радиатора, служит входящим потоком для 2-го. При однотрубной разводке на последнюю точку поступает теплоноситель, температура которого значительно ниже, чем была на входе.
К преимуществам однотрубной разводки отопления относятся:
- Простота монтажа.
- Возможно сэкономить на трубах, по которым движется теплоноситель, тройниках и прочей фасонине.
Наш практический опыт по проектированию и монтажу систем обогрева дает нам возможность сделать выводы, что однотрубная разводка отопления характеризуется следующими недостатками:
- чем дальше радиатор будет от генератора тепла, тем большее количество секций (теплоотдающую площадь) он должен иметь;
- при проектировании отопления с такой разводкой важно правильно рассчитать каковы будут потери давления на каждом из этапов, чтобы определить, нужен ли циркуляционный насос и каковы должны быть параметры батарей (чтобы они достаточно прогревали пространство);
- отсутствует возможность регулировать температуру для каждого помещения (радиатора) в отдельности. Частичное перекрытие системы в одном месте повлечет снижение давления и степени нагрева для объектов, следующих дальше в цепи.

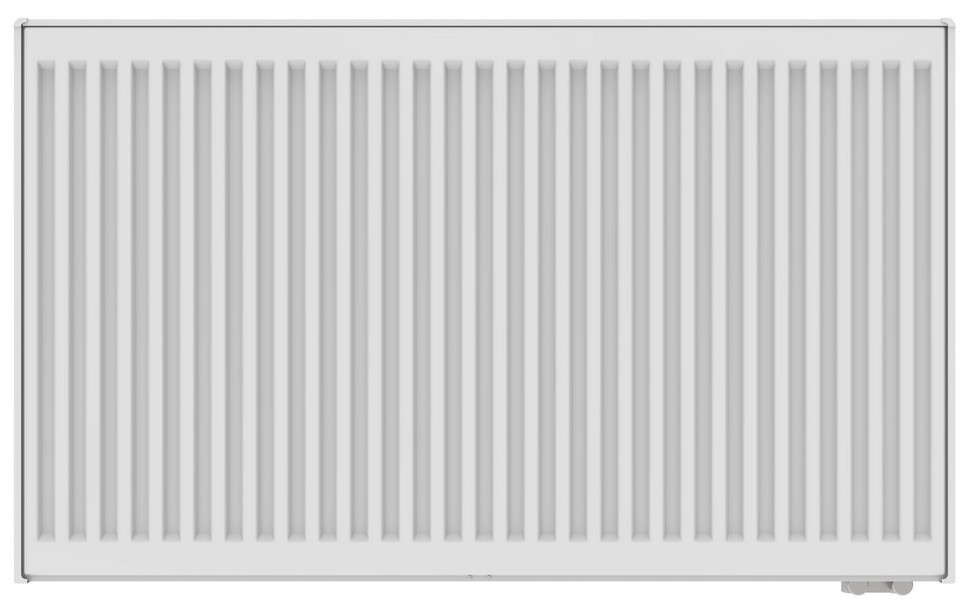

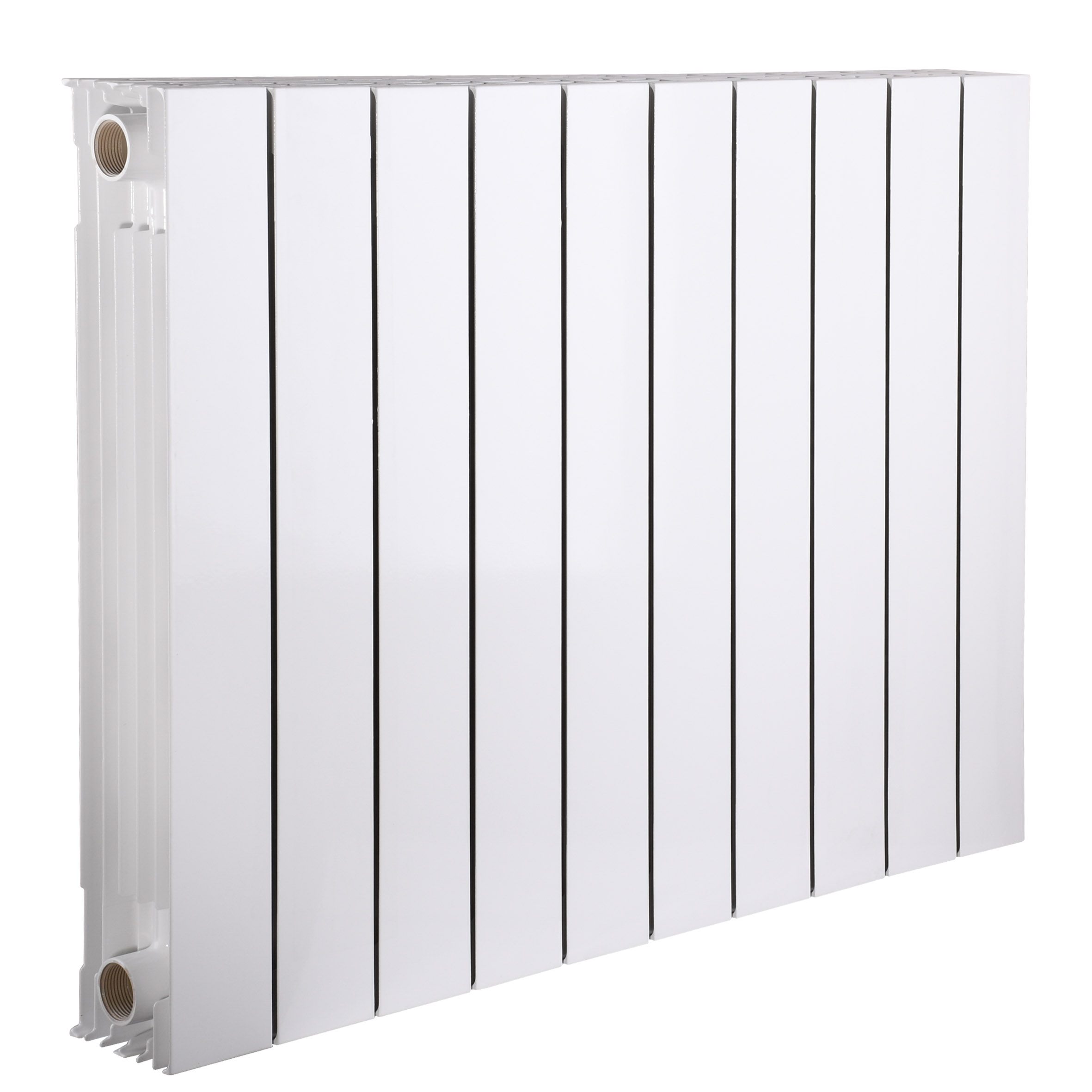

Так как у панельных радиаторов в большинстве случаев внутренние каналы имеют небольшой диаметр, рекомендуем при однотрубной разводке отопления выбрать батареи среди трубчатых и секционных (те, у которых сечение внутренних каналов больше, для уменьшения сопротивления). Исходя из изложенного выше, можем рекомендовать однотрубную разводку отопления для небольших одноэтажных объектов, с малым количеством радиаторов и 1 термогенератором (котлом). Перед составлением проекта, закупкой материалов и реализацией, желательно изучить основные правила размещения радиаторов, возможные схемы подключения с учетом того, верхняя или нижняя, горизонтальная или вертикальная разводка будет осуществляться.
Двухтрубная разводка отопления – в чем ее удобство
Двухтрубная система отопления – это вариант разводки, при котором радиаторы, теплый пол, водяные полотенцесушители и прочие теплоотдающие элементы подключаются параллельно. Нагретый теплоноситель и обратка идут по разным трубам.
Двухтрубная разводка отопления обеспечивает следующие преимущества:
- На все радиаторы поступает теплоноситель практически равной температуры (уровень теплопотерь зависит от того, на каком расстоянии от теплогенератора находится объект).

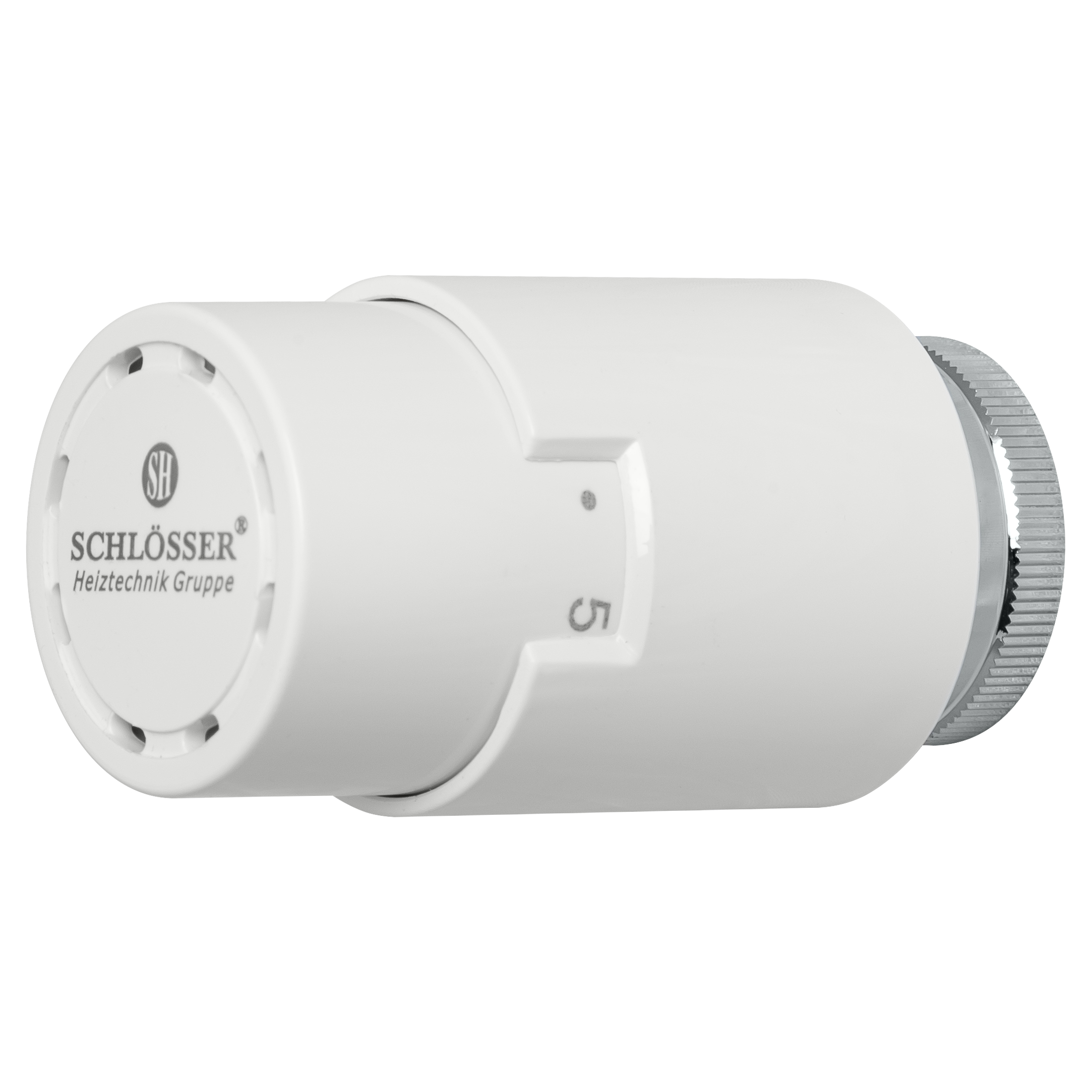

- На каждую батарею можно поставить терморегулятор, чтобы регулировать микроклимат в отдельных комнатах, не влияя на температуру в прочих помещениях.
Недостатком двухтрубной разводки можно считать следующие аспекты:
- необходимо приобретать больше арматуры, переходников и труб, чем при однотрубной системе;
- при некоторых схемах важно правильно рассчитать уклон и он может быть разным для прямоточной и обратной труб.
Тем, кто планирует своими силами обустроить отопление в частном доме или квартире, при выборе двухтрубной разводки рекомендуем обдумать какой из описанных ниже вариантов будет оптимален.
Попутное движение потоков теплоносителя – схема Тихельмана (круговая)
Разводка по системе Тихельмана предполагает создание двух горизонтальных (круговых) контура равной длины. По одному теплоноситель подается в батареи, по второму движется параллельно к котлу. Подающий контур заканчивается на последнем радиаторе. А обратный начинается от 1 батареи.
Подытожив свой опыт и знания, мы хотим отметить следующие преимущества, которые дает система Тихельмана с двухтрубной разводкой:
- Можно использовать трубы разного диаметра. На прямоточном потоке уменьшая сечение по ходу отдаления от котла отопления, а на обратке – увеличивая.
- Высокая степень гидравлической сбалансированности – суммарное сопротивление потоком минимально, что дает возможность уменьшить количество необходимых клапанов при выполнении разводки.
- При самотечной системе отопления (без циркуляционных насосов), радиаторы прогреваются равномерно.
- Если в ходе сервисного обслуживания отопления или модернизации системы принято решение снять один из радиаторов, добавить в контур еще батареи или заменить действующий элемент на другой (с большим/меньшим количеством секций, площадью теплоотдачи), общий уровень гидравлической сбалансированности будет неизменным.
В то же время разводка по схеме Тихельмана имеет ряд недостатков, таких как:
- затраты на материалы – нужно проложить 2 параллельных трубопровода, с учетом необходимости обходить препятствия (двери, лестницы, прочее);
- при самотечной системе необходимо уделить особое внимание расчету и соблюдению угла уклона, который будет разным для прямоточной и обратной труб.
Тупиковое движение потоков теплоносителя
Двухтрубная тупиковая разводка труб актуальна для объектов, на которых нет возможности закольцевать систему из-за наличия дверных проемов, лестниц, прочих препятствий. При такой схеме прямоточный и обратный контур проходят по отдельным трубам. Разводка может быть организована лучевым или магистральным методами. Она подходит для газовых котлов отопления, электрических и твердотопливных.
Двухтрубная система отопления в свою очередь разделяется на такие два варианта разводки: лучевая и магистральная. Подробнее о которых хотим рассказать далее.
Лучевая разводка труб – принцип работы
Лучевая система отопления часто называется коллекторной разводкой или плечевой, так как при ее обустройстве распределение теплоносителя и сбор обратки производится через отопительный коллектор. При таком монтаже трубы от коллектора расходятся по полу (монтируются в него) или по потолку этажа, расположенного ниже.
Преимущества разводки отопления по лучевой схеме:
- Чаще всего используются цельные куски труб, что минимизирует риск протечек на швах.

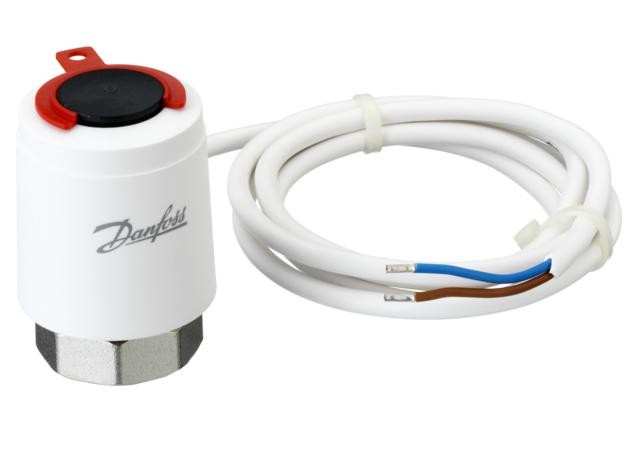

- Есть возможность регулировать работу элементов на каждом из лучей, установив термоприводы и соответствующие датчики.
- Потери давления и температуры при эксплуатации минимальны.
Недостатки разводки отопления лучевым методом:
- сложность проектирования и монтажа;
- стоимость таких систем отопления несколько выше, за счет затрат на коллекторы.
Двухтрубная магистральная разводка отопления – классическое решение
Магистральная двухтрубная разводка предполагает наличие ответвлений, для создания которых используются тройники от основной прямоточной и обратной труб к панельным, секционным или трубчатым радиаторам в каждой комнате.
Преимущества двухтрубной магистральной разводки состоят в том, что:
- Стоимость комплектующих ниже, чем у лучевой системы.
- Монтаж проще, чем при использовании коллекторов.
- Соединения не обязательно скрывать в стяжку пола или подвесную систему потолка. Укладку труб можно сделать вдоль стен, обходя препятствия.

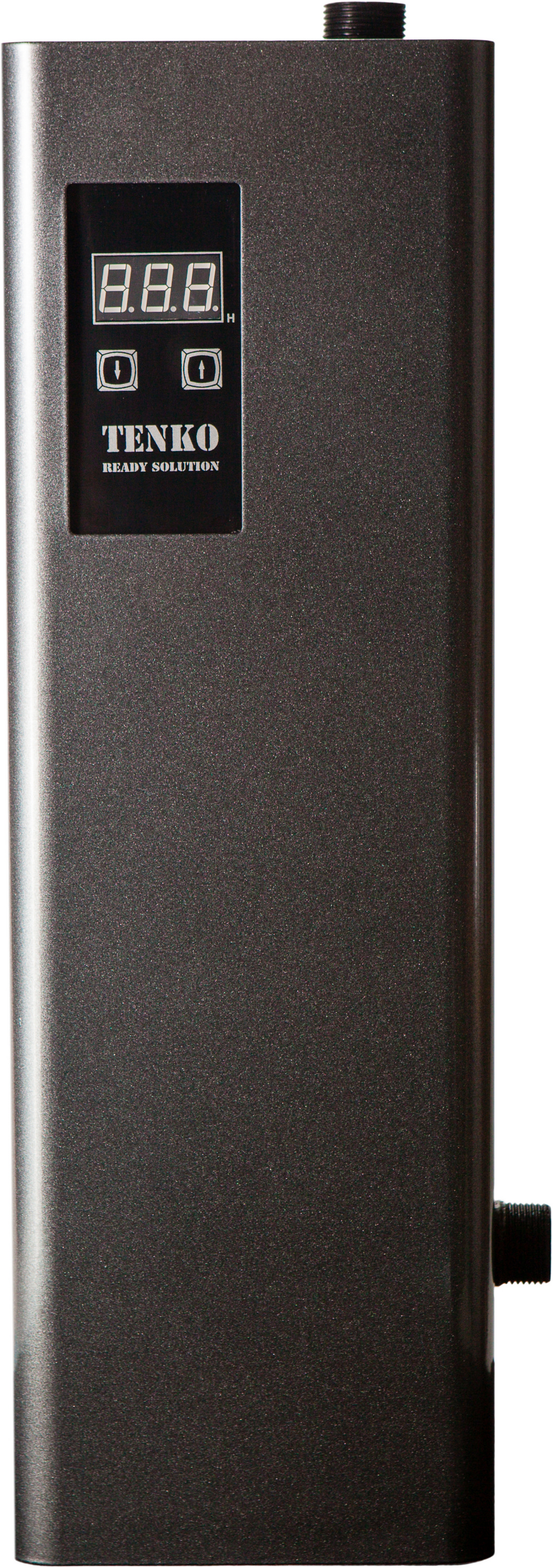

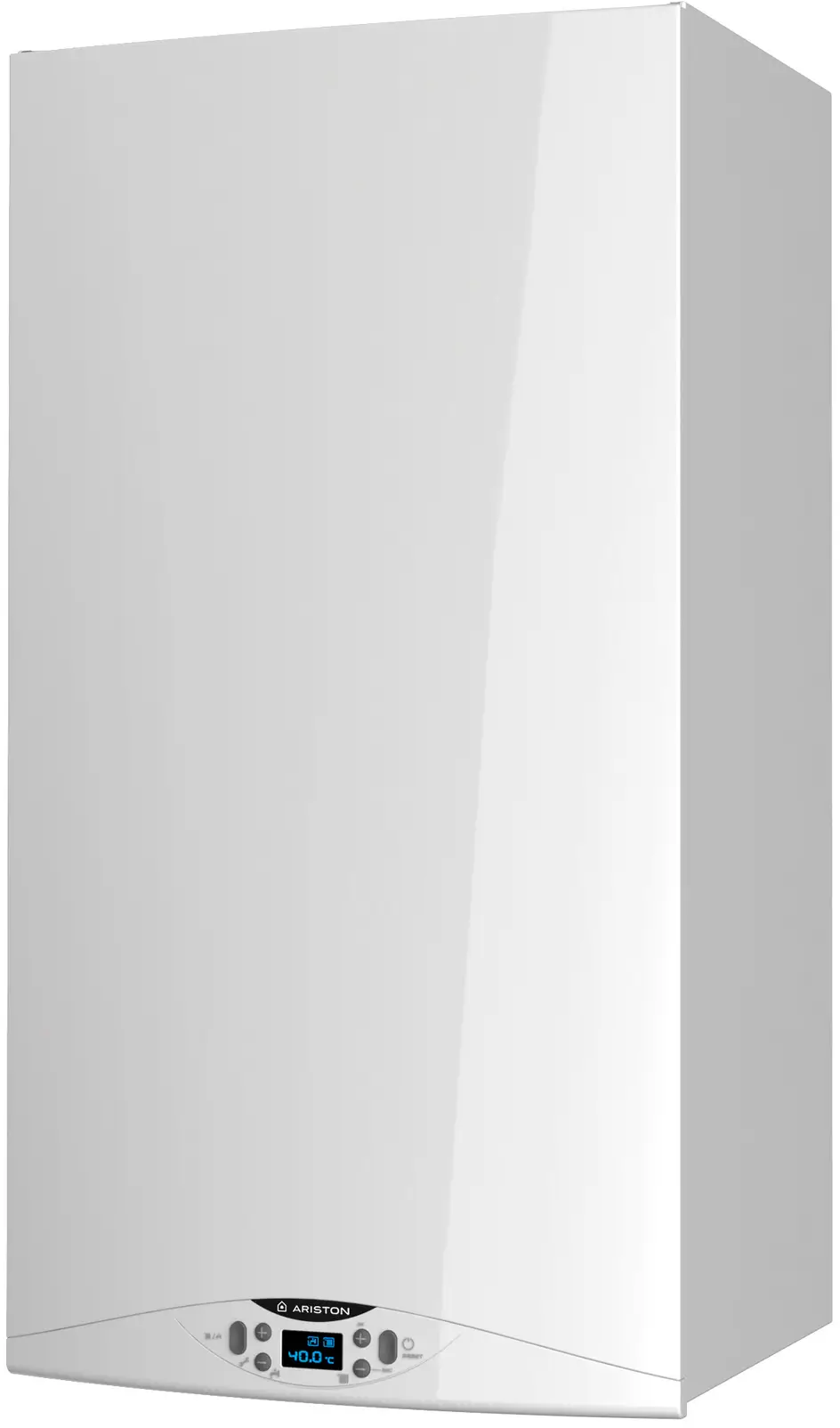

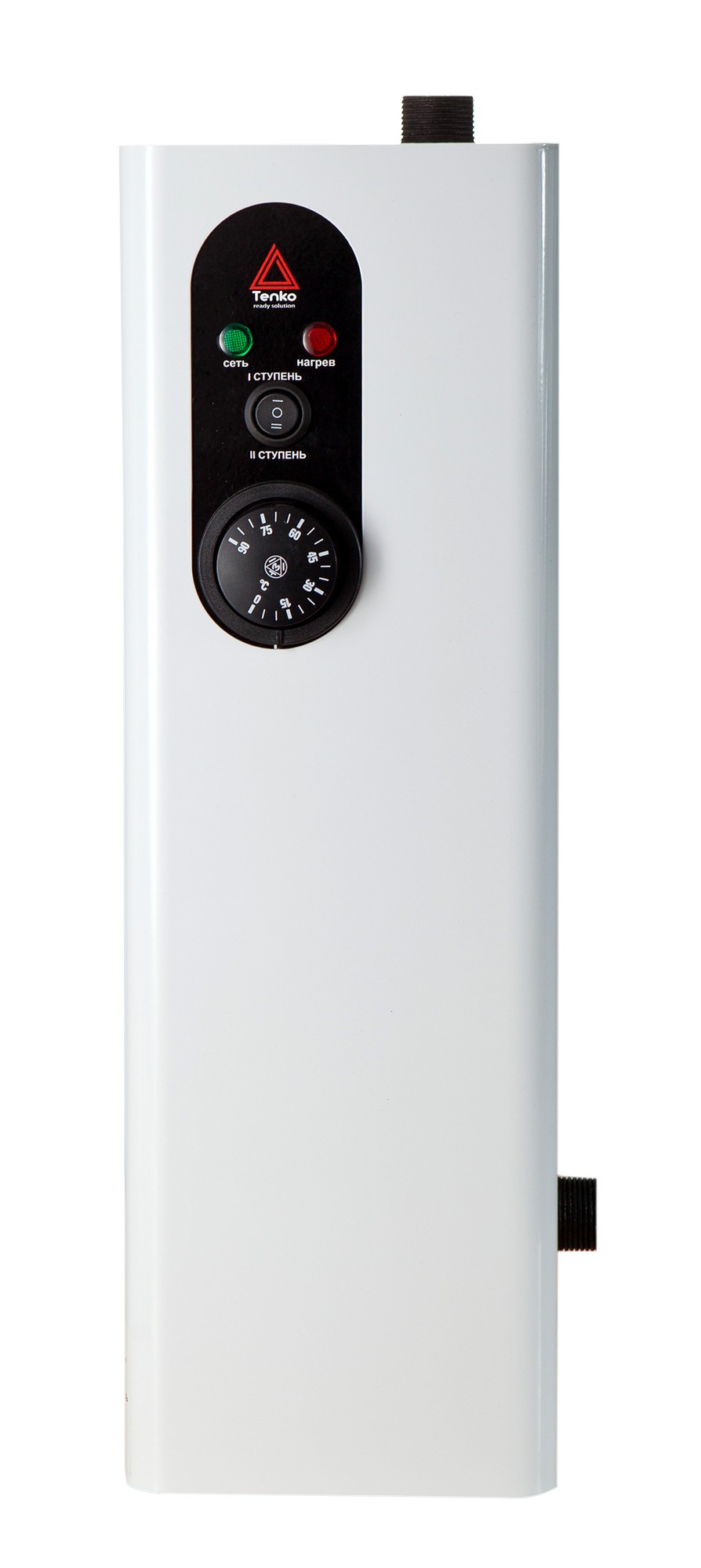

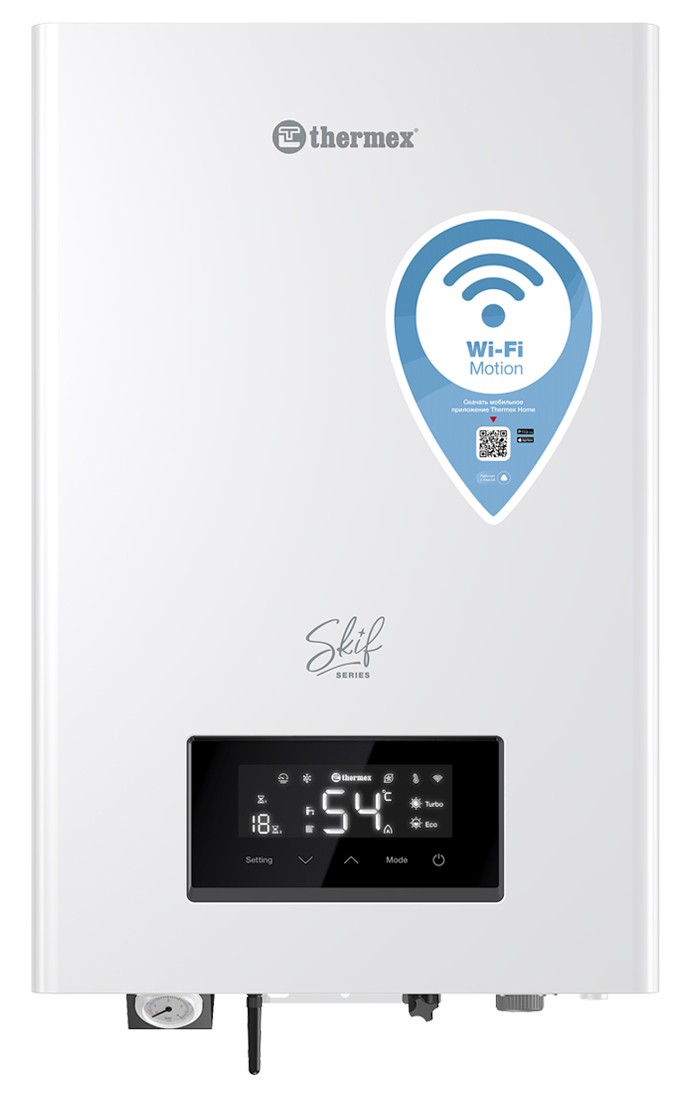

- Такая система эффективно может работать с электрическим котлом отопления, газовым и твердотопливным.
В качестве недостатков магистральной двухтрубной разводки хотим отметить следующие факторы:
- чем участок дальше от теплогенератора и чем больше радиаторов подключено на 1 ответвление, тем выше там будут потери температуры и давления;
- важно грамотно составить проект и просчитать параметры для каждого из элементов, выполнить подключение радиаторов с соблюдением правил, чтобы обеспечить ожидаемую эффективность.
Разводка с естественной или принудительной циркуляцией – что выбрать?
Ранее, при организации отопления в частных домах и одноэтажных зданиях, применялся самотечный (естественный) метод движения теплоносителя. Для многоэтажек использовались насосы, обеспечивающие циркуляцию потоков за счет создания соответствующего давления в элементах системы. На данный момент ситуация изменилась. Правильная разводка отопления в частном доме часто невозможна без применения циркуляционных насосов. Разберем детальнее особенности, преимущества и недостатки разводки с самотечным и принудительным движением теплоносителя.
Разводка с естественной циркуляцией теплоносителя
Принцип работы систем с самотечной циркуляцией основан на законах физики. Тут важно выполнить разводку таким образом, чтобы теплоноситель после нагрева в твердотопливном котле, газовом, электрическом или прочем источнике теплогенерирования перемещался вверх (при верхней подаче) или горизонтально (при нижней). Для уменьшения сопротивления, на горизонтальных участках предусматривается небольшой уклон. Остывая, теплоноситель движется снова к котлу, замыкая контур.
Преимущества разводки отопления по схеме с естественной циркуляцией теплоносителя:
- Энергонезависимость. В системе отсутствует циркуляционный насос и если для работы котла не нужна электроэнергия, то в вашем помещении будет тепло даже когда нет света.
- Применим для однотрубных и двухтрубных систем.
Обсуждая с коллегами разводку отопления с естественной циркуляцией, мы отметили для себя ряд недостатков такого рода:
- сложности проектирования и монтажа – важно правильно рассчитать размещение, уклон и длину труб на каждом из участков, чтобы обеспечить оптимальную скорость движения теплоносителя;
- неэстетичность – большинство проектов предполагает размещение труб на стенах (они видимые);
- при недостаточности теплоносителя снижается эффективность работы – нужно регулярно следить за его уровнем;
- чем больше отапливаемая площадь, тем ниже будет КПД от работы системы.

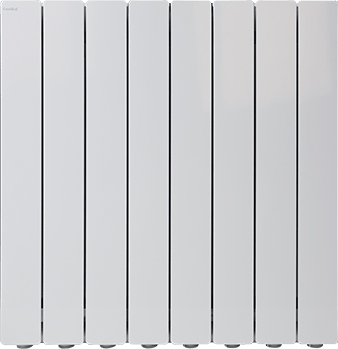

В таких системах лучше использовать секционные радиаторы с широкими внутренними каналами, чтобы не снижать скорость движения теплоносителя.
Разводка отопления с принудительной циркуляцией теплоносителя – особенности
Отопление с принудительной циркуляцией предполагает интеграцию насоса в схему разводки коммуникаций. Также, такие коммуникации рекомендуется укомплектовать расширительным баком и фильтрами, клапанами, вне зависимости от того будет это система отопления многоквартирного дома с нижней разводкой, с верхней или для частного дома.
Неоднократно, осуществляя монтаж и разводку отопительных систем с принудительной циркуляцией, мы отмечали следующие преимущества выбранных схем:
- Насос позволяет поддерживать стабильное давление в системе, что дает возможность использовать разные по конструкции и внешнему виду батареи (с учетом максимально допустимого для радиаторов давления).
- КПД выше, чем при естественной циркуляции, за счет повышения скорости перемещения теплоносителя по системе и минимизации теплопотерь.

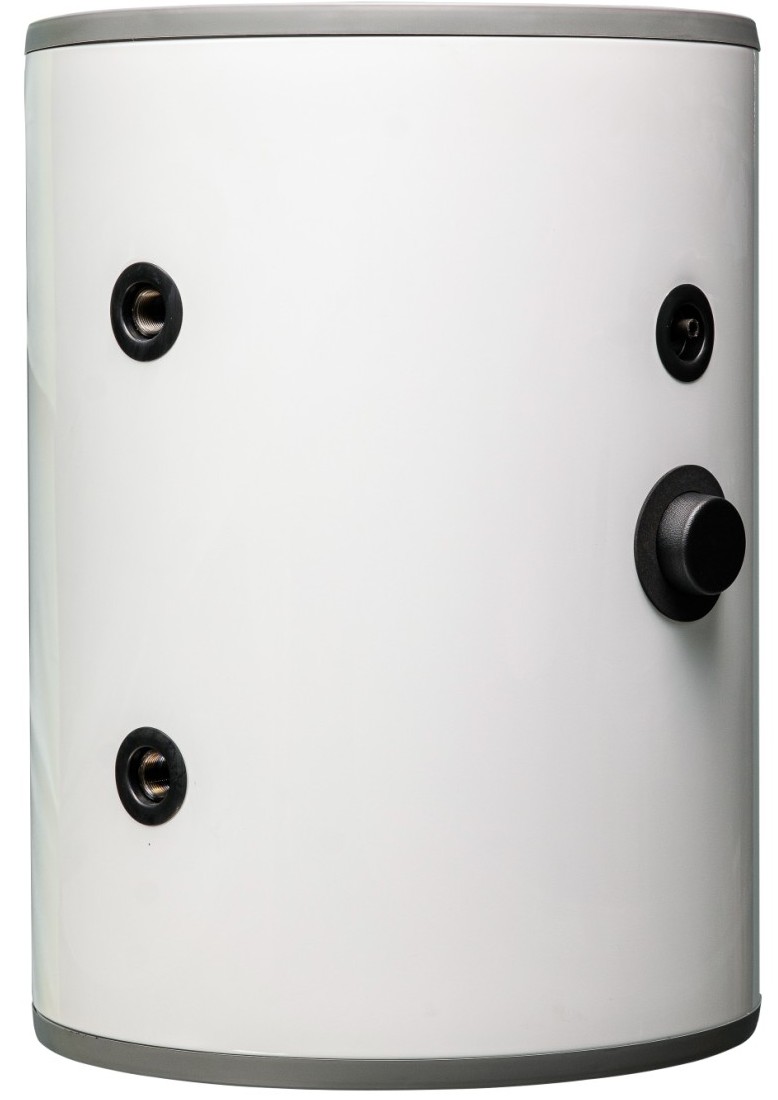

- Есть техническая возможность организовать несколько отдельных контуров (батареи, теплый пол, бойлер косвенного нагрева), установить термоаккумуляторы.
Недостатками использования схем с принудительной циркуляцией теплоносителя являются следующие нюансы:
- для работы насоса нужна электроэнергия;
- затраты на приобретение оборудования выше, чем для самотечных схем разводки.
Вертикальная или горизонтальная разводка отопления – основные особенности
Сразу хотим отметить, что для вертикальной и горизонтальной схем допустимо применение одно и двухтрубных систем.
Вертикальная разводка отопления – нюансы
Вертикальная схема разводки отопления предполагает подключение приборов (радиаторов, полотенцесушителей и прочего) к вертикальной трубе (стояку), по которому движется теплоноситель. Такой вариант используется в многоэтажных (многоквартирных) домах и в частных (с количеством этажей не более 3).
Преимущества вертикальной разводки отопления:
- Относительно низкая стоимость.
- Простота монтажа – не нужно просчитывать и соблюдать уклон, так как количество горизонтальных участков минимизировано.
Недостатками разводки с вертикальной схемой отопления являются такие факторы:
- очень сложно поддерживать одинаковое давление и температуру теплоносителя для всех уровней. На одних этажах батареи будут горячими, а на других – прохладными;
- при работе в радиаторах будет скапливаться воздух – необходимо предусмотреть клапан для его стравливания или расширительный бак;
- практически не возможно отключить отдельный прибор или регулировать температуру его нагрева. Чаще всего, особенно в многоквартирных зданиях со множеством этажей, схема не предусматривает установку термоголовок, терморегуляторов и прочих отопительных аксессуаров, которые могут перекрывать поток и влиять на давление.
Двухтрубная система отопления с нижней разводкой – предполагает, что имеется возможность организовать отвод обратки от приборов (радиаторов) снизу, через подвал дома. Клапана для развоздушивания желательно установить на каждом радиаторе. Там, где используется система отопления многоквартирного дома с верхней разводкой для отвода воздуха устанавливается расширительный бак, а обратка выводится через верхнюю часть прибора.
Горизонтальная разводка отопления – в чем суть
При горизонтальной разводке подключение приборов отопления осуществляется к трубе (стояку), которая проходит по помещению горизонтально. Если разобраться в принципах работы системы отопления, то станет понятно, что для эффективной работы оборудования, подключенного к горизонтальной схеме, необходим циркуляционный насос.
Преимущества разводки с использованием горизонтальной схемы:
- Возможность управления работой отдельных приборов (батарей).
- Допустим скрытый монтаж коммуникаций (труб, тройников, распределительных узлов).
- При желании можно на каждом из участков установить запорную арматуру, что упростит обслуживание системы.
Недостатки разводки отопления с горизонтальной схемой:
- проект должны составлять квалифицированные специалисты, которые учтут все нюансы и особенности объекта;
- стоимость монтажа и необходимых элементов зависит от выбранной схемы подключения (однотрубная, двухтрубная, лучевая, тупикова, магистральная, по схеме Тихельмана).
Надеемся, наша статья помогла вам разобраться в том, какие методы разводки отопления бывают и чем они отличаются друг от друга, какой вариант выбрать. Если у вас остались вопросы или сомнения, вы можете обратиться за консультацией к нашим экспертам, которые помогут принять решение как правильно развести отопление на вашем объекте.
