На мікроклімат у приміщенні впливає безліч нюансів, серед яких чимале значення має обігрів простору. Тому одним із перших аспектів, який цікавить покупців нерухомості та турбує забудовників, є система опалення. Багато хто думає, що достатньо вибрати якісне обладнання для забезпечення комфорту, але це не так. Ще важливо правильно визначити, яка схема опалення буде оптимальною, грамотно виконати розводку труб між опалювальним обладнанням, своєчасно обслуговувати систему. Щоб вам було простіше орієнтуватися чим відрізняються різні варіанти розміщення комунікацій, ми підготували цю статтю про те, яка буває розводка труб опалення та чим схеми відрізняються одна від одної.
Розводка опалення в приватному будинку та квартирі – доступні варіанти
Розвиток технологій, поява нових конструкцій котлів, радіаторів, різноманітних контролерів та систем керування сприяло тому, що під час складання проєктів та монтажу опалення фахівці почали застосовувати різні методи розведення комунікацій. Щоб вам було простіше орієнтуватися в них, розберемо за якими ознаками групуються схеми:
- Кількість труб, залучених для циркуляції теплоносія – двотрубні та однотрубні системи.
- Принцип розподілу – променеві (колекторні) та магістральні, тупикові.
- Місце розміщення комунікацій – верхня та нижня розводка, вертикальна та горизонтальна.
- Принцип руху теплоносія – примусова циркуляція або природна (самопливна).
Зупинимося докладніше на особливостях кожного з варіантів.
Однотрубна система опалення – чи вигідна така розводка
За однотрубної системи розводки опалення, радіатори підключаються послідовно до 1 труби. Те, що є обраткою для 1-го радіатора, виконує функцію вхідного потоку для 2-го. За однотрубної розводки на останню точку надходить теплоносій, температура якого значно нижча, ніж була на вході.
До переваг однотрубної розводки опалення відносяться:
- Простота монтажу.
- Можливо заощадити на трубах, якими рухається теплоносій, трійниках та іншій фасоніні.
Наш практичний досвід з проєктування та монтажу систем обігріву дає нам можливість зробити висновки, що однотрубна розводка опалення характеризується наступними недоліками:
- чим далі радіатор буде від генератора тепла, тим більшу кількість секцій (тепловіддаючу площу) він повинен мати;
- під час проєктування опалення з такою розводкою важливо правильно розрахувати, якими будуть втрати тиску на кожному з етапів, щоб визначити, чи потрібен циркуляційний насос, та якими мають бути параметри батарей (щоб вони достатньо прогрівали простір);
- відсутня можливість регулювати температуру для кожного приміщення (радіатора) окремо. Часткове перекриття системи в одному місці спричинить зниження тиску та ступеня нагріву для об'єктів, що йдуть далі в ланцюзі.

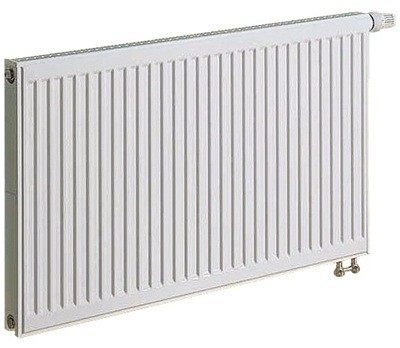

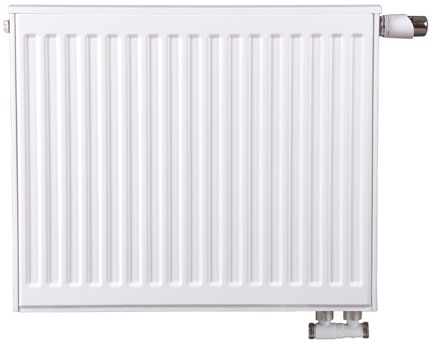

Оскільки у панельних радіаторів здебільшого внутрішні канали мають невеликий діаметр, рекомендуємо під час однотрубної розводки опалення вибрати батареї серед трубчастих та секційних (ті, у яких перетин внутрішніх каналів більший, для зменшення опору). Виходячи з викладеного вище, можемо рекомендувати однотрубну розводку опалення для невеликих одноповерхових об'єктів, з малою кількістю радіаторів та 1 термогенератором (котлом). Перед складанням проєкту, закупівлею матеріалів та реалізацією бажано вивчити основні правила розміщення радіаторів, можливі схеми під'єднання з урахуванням того, верхнє або нижнє, горизонтальне або вертикальне розведення буде здійснюватися.
Двотрубна розводка опалення – у чому її зручність
Двотрубна система опалення – це варіант розводки, за якого радіатори, тепла підлога, водяні рушникосушки та інші елементи, що виділяють тепло, підключаються паралельно. Нагрітий теплоносій та обратка йдуть різними трубами.
Двотрубна розводка опалення забезпечує наступні переваги:
- На всі радіатори надходить теплоносій практично рівної температури (рівень тепловтрат залежить від того, на якій відстані від теплогенератора розташований об'єкт).
- На кожну батарею можна поставити терморегулятор, щоб керувати мікрокліматом в окремих кімнатах, не впливаючи на температуру в інших приміщеннях.
Недоліком двотрубної розводки можна вважати наступні аспекти:
- необхідно купувати більше арматури, перехідників та труб, ніж за однотрубної системи;
- за деяких схем важливо правильно розрахувати ухил та він може бути різним для прямотічної та зворотної труб.
Тим, хто планує самотужки облаштувати опалення в приватному будинку або квартирі, під час вибору двотрубної розводки рекомендуємо обміркувати, який з описаних нижче варіантів буде оптимальним.
Попутний рух потоків теплоносія – схема Тіхельмана (кругова)
Розводка за системою Тіхельмана передбачає створення двох горизонтальних (кругових) контурів рівної довжини. По одному теплоносій подається в батареї, по другому рухається паралельно до котла. Подавальний контур закінчується на останньому радіаторі. А зворотний починається від 1 батареї.
Підсумувавши свій досвід та знання, ми хочемо відзначити такі переваги, які дає система Тіхельмана з двотрубною розводкою:
- Можна використовувати труби різного діаметра. На прямотічному потоці зменшуючи перетин у напрямку віддалення від котла опалення, а на зворотному – збільшуючи.
- Високий ступінь гідравлічної збалансованості – сумарний опір потоком є мінімальним, що дає змогу зменшити кількість необхідних клапанів під час виконання розводки.
- За самопливної системи опалення (без циркуляційних насосів), радіатори прогріваються рівномірно.
- Якщо під час сервісного обслуговування опалення або модернізації системи ухвалено рішення зняти один із радіаторів, додати в контур ще батареї або замінити чинний елемент на інший (з більшою/меншою кількістю секцій, площею тепловіддачі), загальний рівень гідравлічної збалансованості буде незмінним.
Водночас розводка за схемою Тіхельмана має низку недоліків, таких як:
- витрати на матеріали – потрібно прокласти 2 паралельні трубопроводи, з урахуванням необхідності обходити перешкоди (двері, сходи, інше);
- у разі самопливної системи необхідно приділити особливу увагу розрахунку та дотриманню кута ухилу, який буде різним для прямотічної та зворотної труб.
Тупиковий рух потоків теплоносія
Двотрубна тупикова розводка труб актуальна для об'єктів, на яких немає можливості закільцювати систему через наявність дверних проємів, сходів, інших перешкод. За такої схеми прямотічний та зворотний контур проходять окремими трубами. Розводка може бути організована променевим або магістральним методами. Вона підходить для газових котлів опалення, електричних та твердопаливних.
Двотрубна система опалення зі свого боку поділяється на наступні два варіанти розводки: променева та магістральна. Детальніше про які хочемо розповісти далі.
Променева розводка труб – принцип роботи
Променева система опалення часто називається колекторною розводкою або плечовою, оскільки під час її облаштування розподіл теплоносія та збір зворотного потоку здійснюється через опалювальний колектор. При такому монтажі труби від колектора розходяться по підлозі (монтуються в неї) або по стелі поверху, розташованого нижче.
Переваги розводки опалення за променевою схемою:
- Найчастіше використовуються цільні відрізки труб, що мінімізує ризик протікання на швах.
- Є можливість регулювати роботу елементів на кожному з променів, встановивши термоприводи та відповідні датчики.
- Втрати тиску та температури під час експлуатації мінімальні.
Недоліки розводки опалення променевим методом:
- складність проєктування та монтажу;
- вартість таких систем опалення дещо вища, шляхом витрат на колектори.
Двотрубна магістральна розводка опалення – класичне рішення
Магістральна двотрубна розводка передбачає наявність відгалужень, для створення яких використовують трійники від основної прямотічної та зворотної труб до панельних, секційних або трубчастих радіаторів у кожній кімнаті.
Переваги двотрубної магістральної розводки полягають у тому, що:
- Вартість комплектуючих нижча, ніж у променевої системи.
- Монтаж простіший, ніж при використанні колекторів.
- З'єднання не обов'язково приховувати в стяжку підлоги або підвісну систему стелі. Укладання труб можна зробити вздовж стін, обходячи перешкоди.

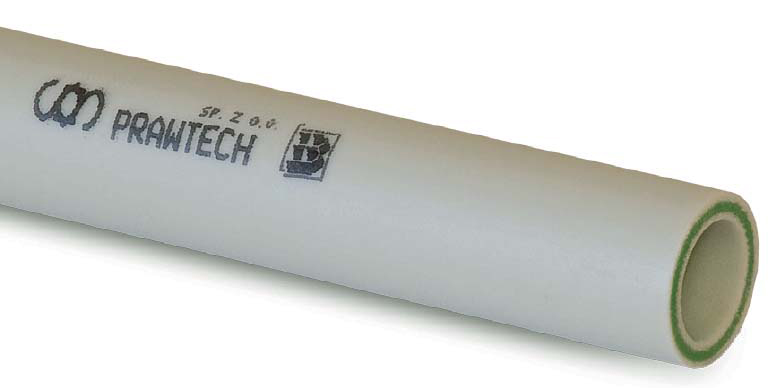

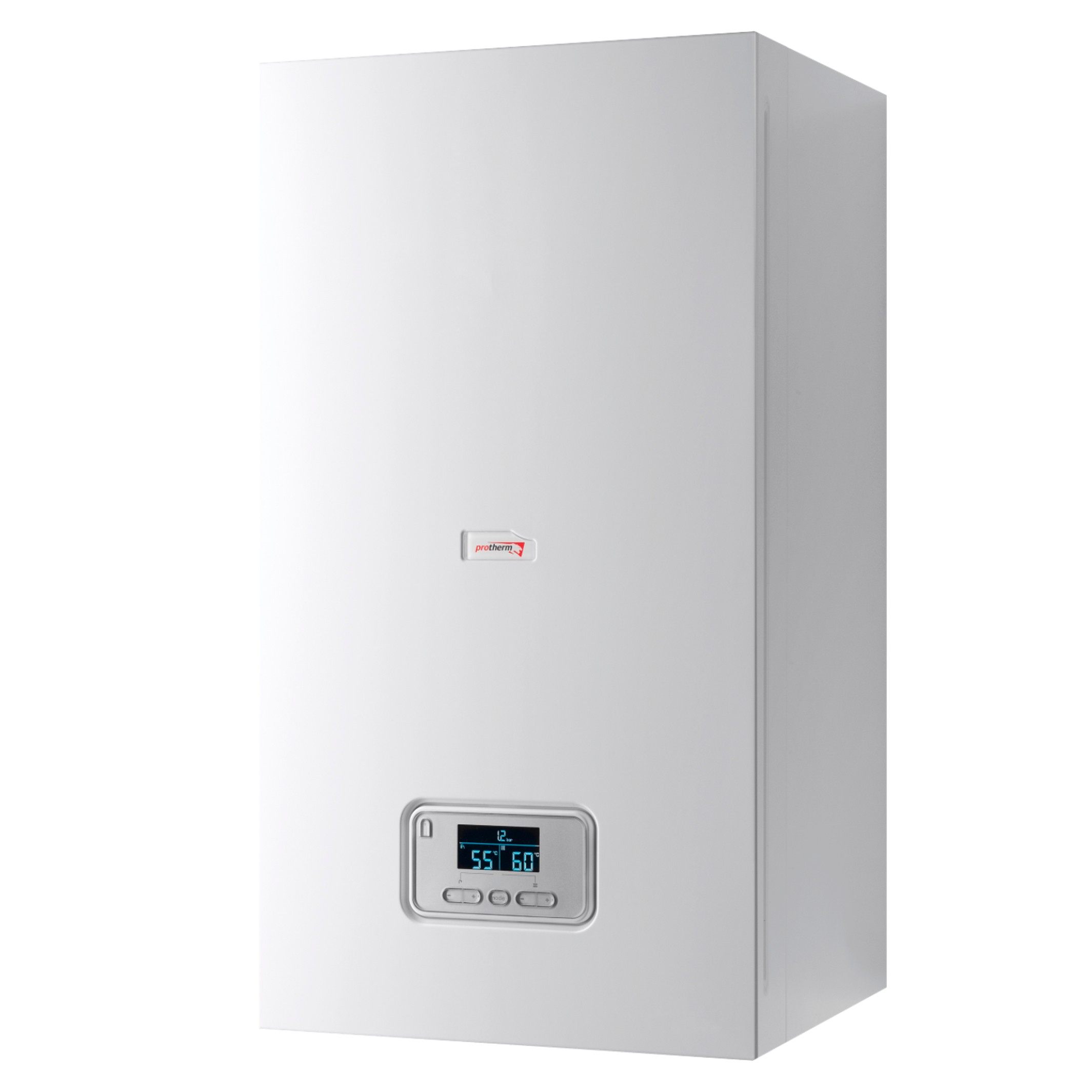

- Така система ефективно може працювати з електричним котлом опалення, газовим та твердопаливним.
Як недоліки магістральної двотрубної розводки хочемо відзначити такі чинники:
- чим ділянка далі від теплогенератора та що більше радіаторів під'єднано на 1 відгалуження, то вищими там будуть втрати температури й тиску;
- важливо грамотно скласти проєкт та прорахувати параметри для кожного з елементів, виконати підключення радіаторів з дотриманням правил, щоб забезпечити очікувану ефективність.
Розводка з природною або примусовою циркуляцією – що вибрати?
Раніше, під час організації опалення в приватних будинках та одноповерхових будівлях, застосовувався самопливний (природний) метод руху теплоносія. Для багатоповерхівок використовували насоси, що забезпечують циркуляцію потоків завдяки створенню відповідного тиску в елементах системи. На цей час ситуація змінилася. Правильна розводка опалення в приватному будинку часто неможлива без застосування циркуляційних насосів. Розберемо детальніше особливості, переваги та недоліки розводки з самопливним та примусовим рухом теплоносія.
Розводка з природною циркуляцією теплоносія
Принцип роботи систем із самопливною циркуляцією заснований на законах фізики. Тут важливо виконати розводку таким чином, щоб теплоносій після нагрівання у твердопаливному котлі, газовому, електричному або іншому джерелі теплогенерування переміщався вгору (за умови верхньої подачі) або горизонтально (за нижньої). Для зменшення опору, на горизонтальних ділянках передбачається невеликий ухил. Остигаючи, теплоносій рухається знову до котла, замикаючи контур.
Переваги розводки опалення за схемою з природною циркуляцією теплоносія:
- Енергонезалежність. У системі відсутній циркуляційний насос та якщо для роботи котла не потрібна електроенергія, то у вашому приміщенні буде тепло навіть коли немає світла.
- Можна застосовувати для однотрубних та двотрубних систем.
Обговорюючи з колегами розводку опалення з природною циркуляцією, ми відзначили для себе низку недоліків такого роду:
- складності проєктування та монтажу – важливо правильно розрахувати розміщення, ухил та довжину труб на кожній з ділянок, щоб забезпечити оптимальну швидкість руху теплоносія;
- неестетичність – більшість проєктів передбачає розміщення труб на стінах (вони видимі);
- при недостатності теплоносія знижується ефективність роботи – потрібно регулярно стежити за його рівнем;
- чим більша опалювальна площа, тим нижчим буде ККД від роботи системи.
У таких системах краще використовувати секційні радіатори з широкими внутрішніми каналами, щоб не знижувати швидкість руху теплоносія.
Розводка опалення з примусовою циркуляцією теплоносія – особливості
Опалення з примусовою циркуляцією передбачає інтеграцію насоса в схему розводки комунікацій. Також такі комунікації рекомендується укомплектувати розширювальним баком та фільтрами, клапанами, незалежно від того, чи буде це система опалення багатоквартирного будинку з нижнім розведенням, з верхнім або для приватного будинку.
Неодноразово, здійснюючи монтаж та розведення опалювальних систем з примусовою циркуляцією, ми відзначали наступні переваги обраних схем:
- Насос забезпечує підтримку стабільного тиску в системі, що дає можливість використовувати різні за конструкцією та зовнішнім виглядом батареї (з урахуванням максимально допустимого для радіаторів тиску).
- ККД вищий, ніж у разі природної циркуляції, завдяки підвищенню швидкості переміщення теплоносія системою та мінімізації тепловтрат.
- Є технічна можливість організувати кілька окремих контурів (батареї, тепла підлога, бойлер непрямого нагріву), встановити термоакумулятори.
Недоліками використання схем із примусовою циркуляцією теплоносія є наступні нюанси:
- для роботи насоса потрібна електроенергія;
- витрати на придбання обладнання вищі, ніж для самопливних схем розводки.
Вертикальна або горизонтальна розводка опалення – основні особливості
Одразу хочемо зазначити, що для вертикальної та горизонтальної схем припустиме застосування одно- та двотрубних систем.
Вертикальна розводка опалення – нюанси
Вертикальна схема розводки опалення передбачає під'єднання приладів (радіаторів, сушарок для рушників та іншого) до вертикальної труби (стояка), якою рухається теплоносій. Такий варіант використовується в багатоповерхових (багатоквартирних) будинках та в приватних (з кількістю поверхів не більше 3).
Переваги вертикальної розводки опалення:
- Відносно низька вартість.
- Простота монтажу – не потрібно прораховувати та дотримуватися ухилу, оскільки кількість горизонтальних ділянок мінімізовано.
Недоліками розводки з вертикальною схемою опалення є наступні чинники:
- дуже складно підтримувати однаковий тиск та температуру теплоносія для всіх рівнів. На одних поверхах батареї будуть гарячими, а на інших – прохолодними;
- під час роботи в радіаторах буде накопичуватися повітря – необхідно передбачити клапан для його стравлювання або розширювальний бак;
- практично не можливо відключити окремий прилад або регулювати температуру його нагрівання. Найчастіше, особливо в багатоквартирних будинках з безліччю поверхів, схема не передбачає встановлення термоголовок, терморегуляторів та інших опалювальних аксесуарів, які можуть перекривати потік та впливати на тиск.
Двотрубна система опалення з нижнім розведенням – передбачає, що є можливість організувати відведення обратки від приладів (радіаторів) знизу, через підвал будинку. Клапани для розповітрювання бажано встановити на кожному радіаторі. Там, де використовується система опалення багатоквартирного будинку з верхнім розведенням, для відводу повітря встановлюють розширювальний бак, а зворотний канал виводять через верхню частину приладу.
Горизонтальна розводка опалення – у чому суть
За горизонтальної розводки підключення приладів опалення здійснюється до труби (стояка), яка проходить приміщенням горизонтально. Якщо розібратися в принципах роботи системи опалення, то стане зрозуміло, що для ефективної роботи обладнання, підключеного до горизонтальної схеми, необхідний циркуляційний насос.
Переваги розводки з використанням горизонтальної схеми:
- Можливість керування роботою окремих приладів (батарей).
- Припустимий прихований монтаж комунікацій (труб, трійників, розподільних вузлів).
- За бажанням можна на кожній з ділянок встановити запірну арматуру, що спростить обслуговування системи.
Недоліки розводки опалення з горизонтальною схемою:
- проєкт мають складати кваліфіковані фахівці, які врахують усі нюанси та особливості об'єкта;
- вартість монтажу та необхідних елементів залежить від обраної схеми підключення (однотрубна, двотрубна, променева, тупикова, магістральна, за схемою Тихельмана).
Сподіваємося, наша стаття допомогла вам розібратися в тому, які методи розводки опалення бувають та чим вони відрізняються один від одного, який варіант вибрати. Якщо у вас залишилися питання або сумніви, ви можете звернутися за консультацією до наших експертів, які допоможуть прийняти рішення як правильно розвести опалення на вашому об'єкті.
