Частный дом дает больше свободы и индивидуальности. Нет зависимости от соседей и общих коммуникаций, больше территории и возможностей в архитектурном плане. Однако и сложностей с содержанием такого дома тоже возникает больше. Главным образом из-за того, что необходимо самостоятельно обеспечивать работу большинства коммуникаций, в том числе и водопровода. Купить насосы в нужном количестве и с соответствующими параметрами вовсе не означает гарантированно обеспечить себя водой. Необходимо приобрести и установить дополнительное оборудование и правильно его настроить. Рассмотрим, какое давление должно быть в насосной станции, как его регулировать и в каких случаях это необходимо делать.
Принцип действия и регулировка насосной станции
Чтобы понять, как отрегулировать давление в насосной станции, нужно сначала разобраться в принципе действия этой системы. Ведь понятий о давлении там целых два.

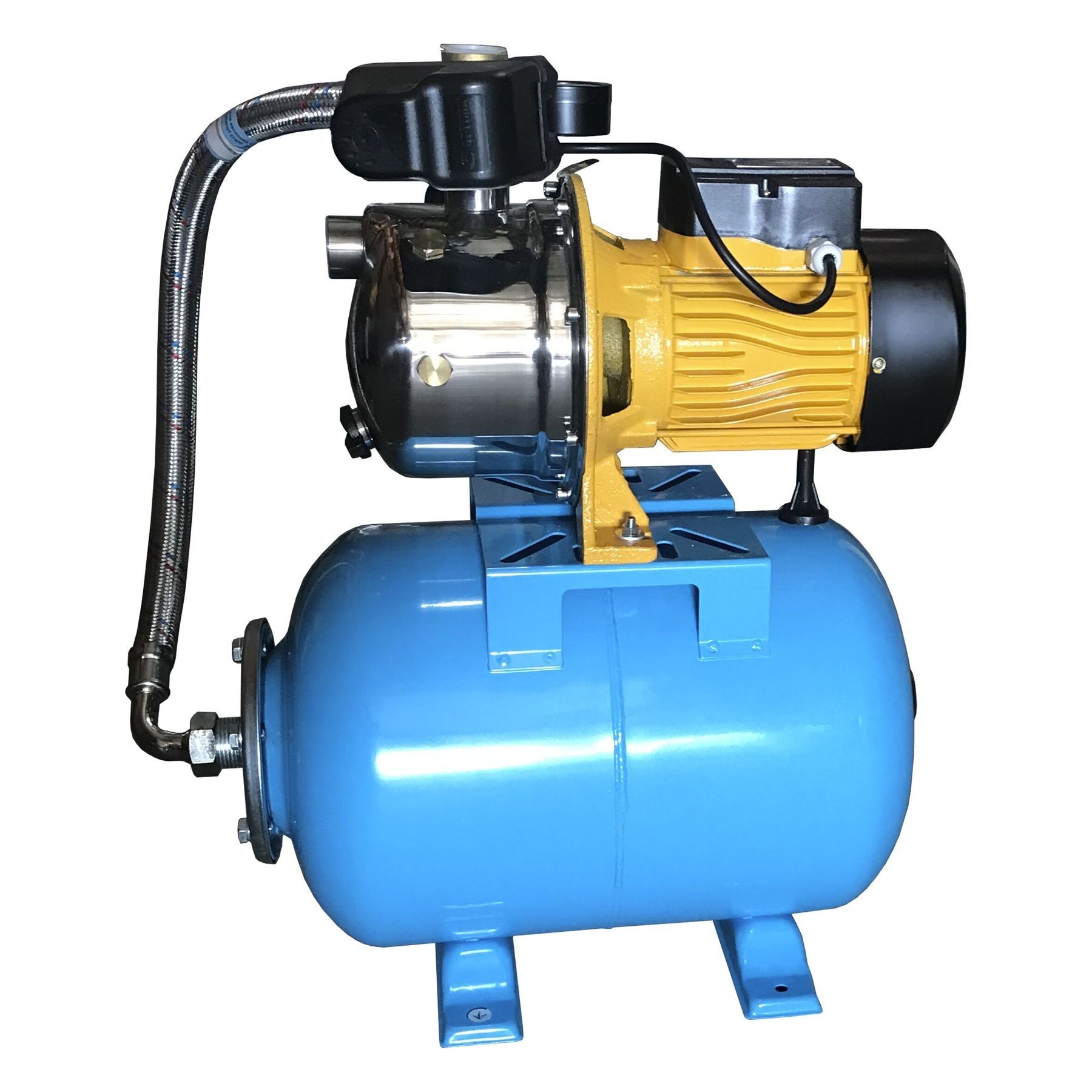

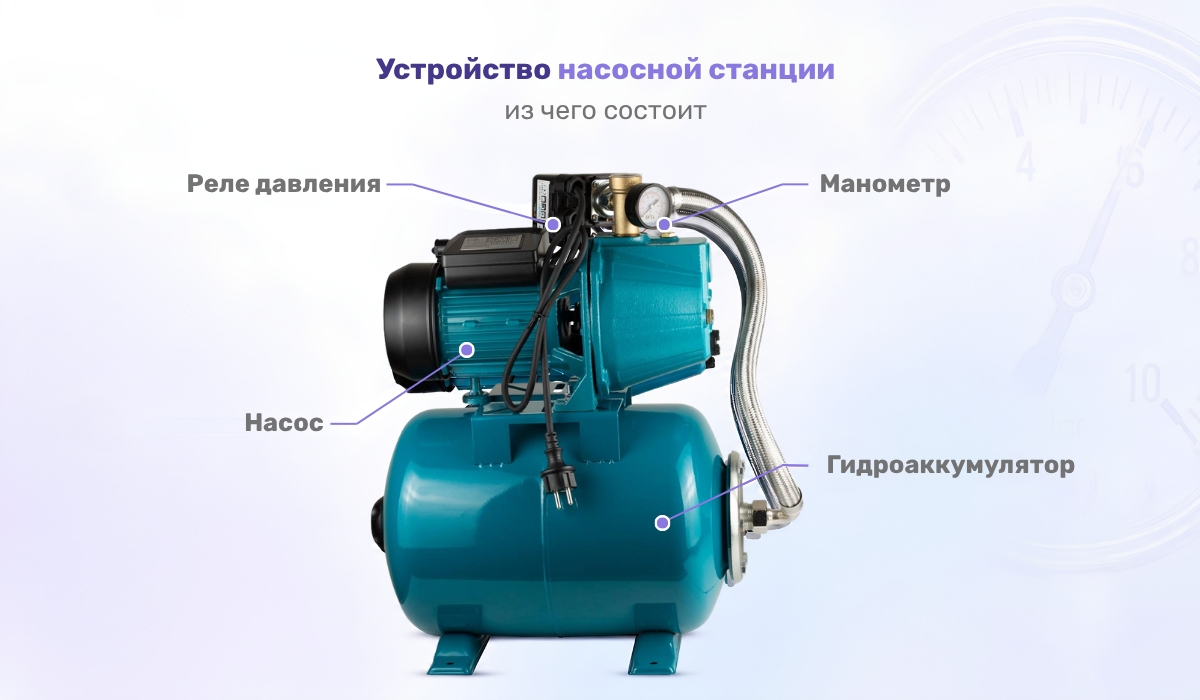

Насосная станция представляет собой довольно простую систему, состоящую из небольшого количества компонентов:
- Насос. Компонент, обеспечивающий подачу воды из скважины, он создает давление в системе водопровода.
- Гидроаккумулятор. Хранит воду, которую накачал насос, по мере необходимости отдает ее пользователю. Например, вода берется оттуда, когда включается электробойлер или открывается кран.
- Реле давления. Прибор, который измеряет давление в водопроводе и включает и выключает насос в зависимости от полученных результатов.
- Манометр. Измерительный прибор, чаще всего со стрелкой, по которому пользователь может судить о давлении в системе. Используется для диагностики состояния.
- Вспомогательные компоненты. Сюда относятся трубы, шланги, фитинги, фильтры, обратные клапаны и другая инженерная сантехника. Они обеспечивают соединение компонентов насосной станции, транспортировку воды, исключают аварийные ситуации и выполняют другие задачи.
Работа насосной станции происходит в несколько этапов, каждым из которых управляет реле давления. Этапы следующие:
- гидроаккумулятор пуст, реле давления фиксирует низкое давление воды в нем и включает насос;
- насос наполняет гидроаккумулятор водой;
- реле постоянно измеряет давление и отключает насос, когда оно достигает заданного максимума;
- насос выключен, вода находится в гидробаке и подается оттуда в водопровод, бак постепенно опустошается;
- когда реле фиксирует падение давления до установленного минимума, оно включает насос, и тот снова наполняет гидроаккумулятор водой;
- процесс повторяется циклически.
Из описания принципа работы насосной станции становится понятно, что регулировать давление нужно через реле. Именно эти аксессуары для насосов задают максимум и минимум давления, при которых насос включается и выключается. Однако давление регулируется еще и на гидробаке, и это также влияет на работу водопроводной системы.
Есть два вида давления, которые подлежат регулировке пользователем – в груше и пределы в реле.
Какое давление должно быть в гидроаккумуляторе, как понять, что оно не в норме, как его настроить

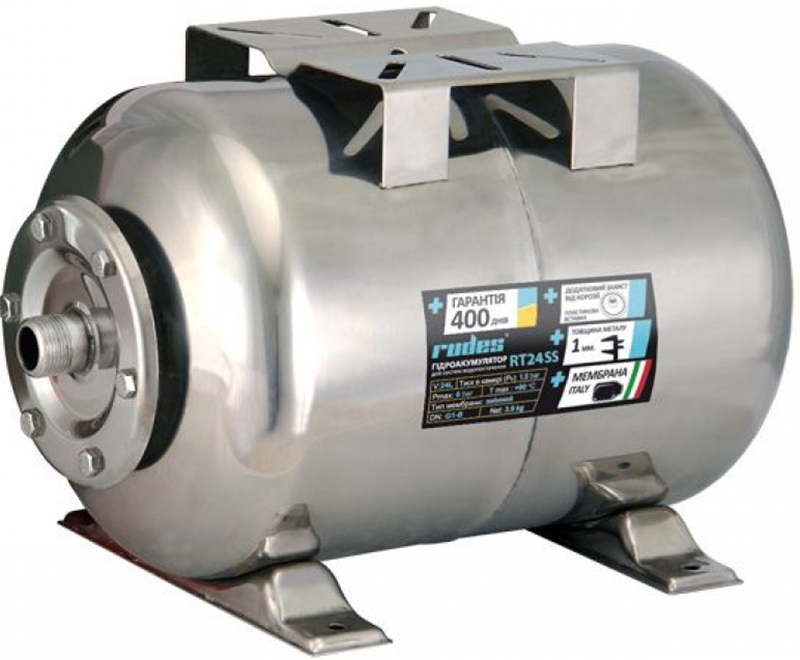

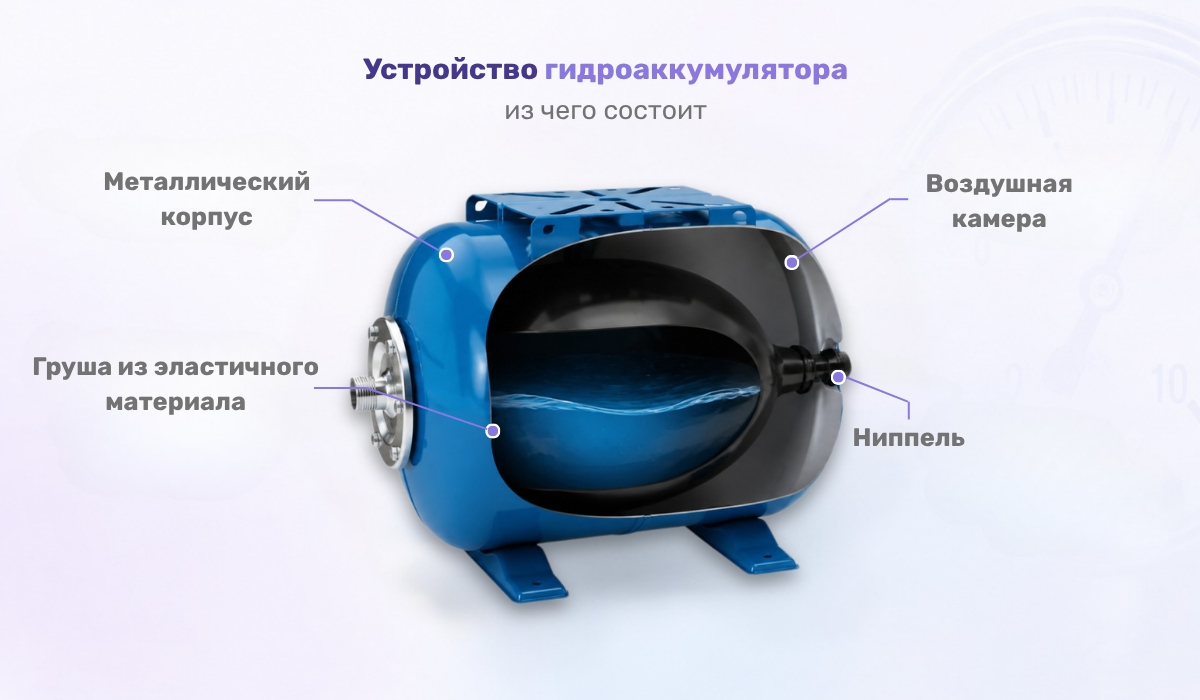

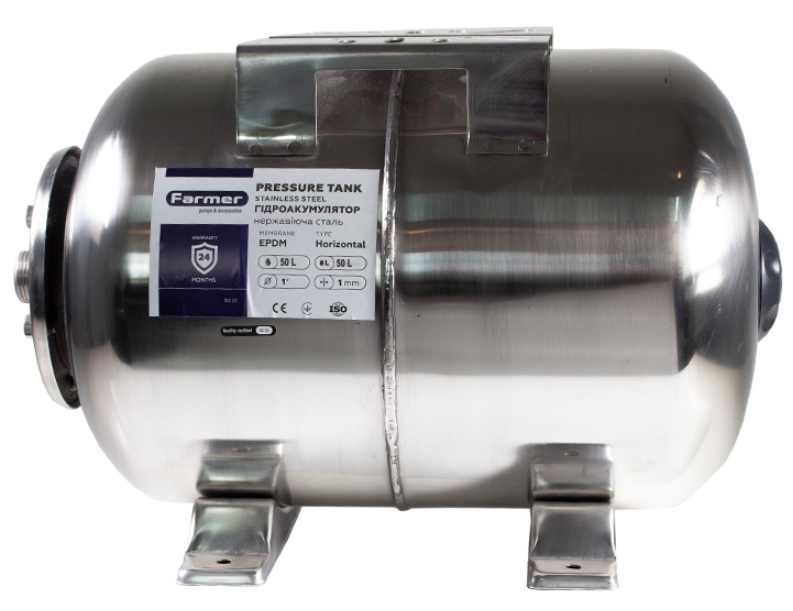

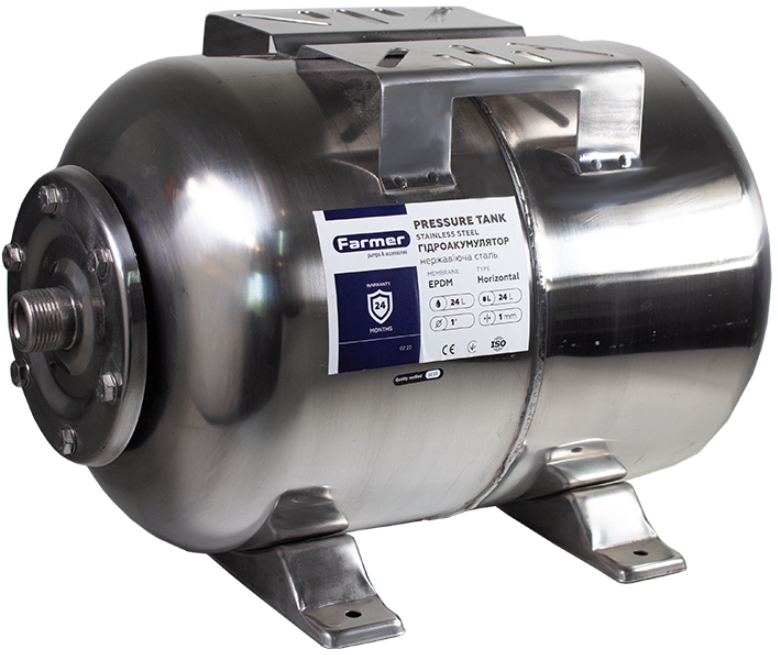

Гидроаккумулятор – это не просто бак, имеющий вход и выход для воды. У него более сложная конструкция. Он состоит из:
- Металлического корпуса, для гидроаккумуляторов обычно используется сталь.
- Груши из эластичного материала, которая создает водяную камеру – вода набирается в грушу и растягивает ее.
- Воздушной камеры – всего пространства за пределами груши.
- Ниппеля, который одним концом выходит наружу, другим – в воздушную камеру.
Когда груша наполняется водой, она расширяется и давит на воздух воздушной камеры. Когда пользователь открывает кран, давление воздушной камеры выталкивает воду. Когда кран закрывается, воздушная камера перестает давить. Во время этих действий насос не запускается, гидроударов не создается.
Нужно понимать, какое давление должно быть в груше насосной станции. Наш опыт показал, что его стоит устанавливать на 0,1-0,2 бара меньше порога запуска насоса. Соответственно нужно выбрать насос, способный работать в подходящем давлении.

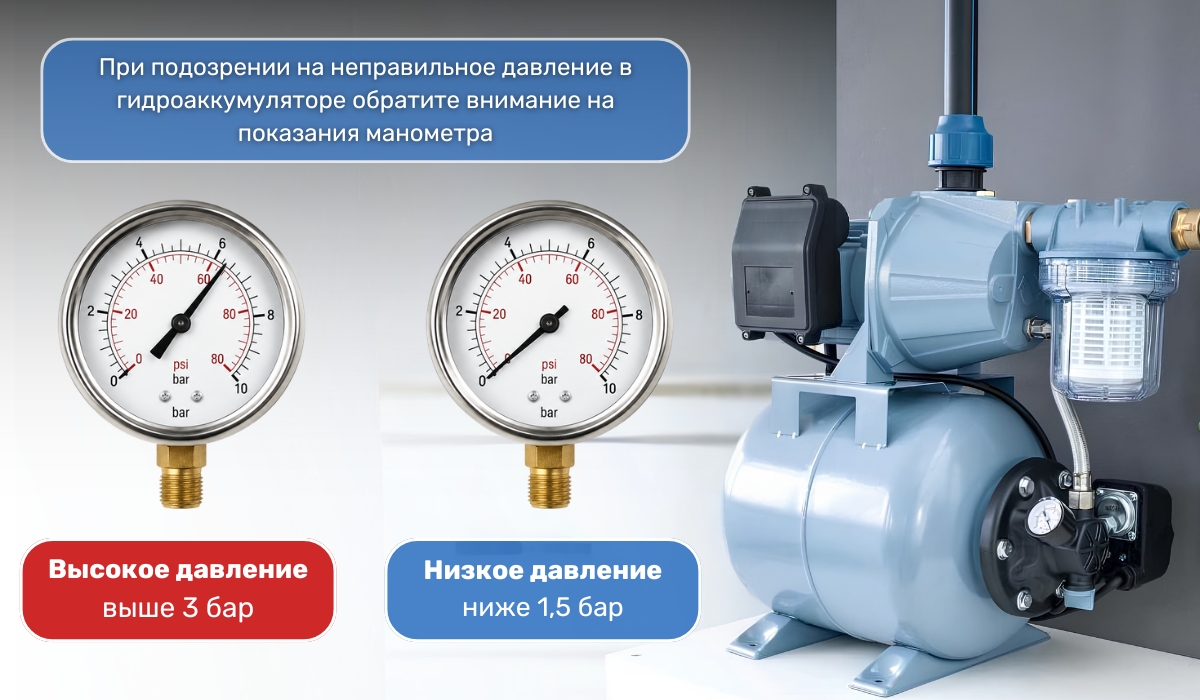

Что будет, если давление в груше насосной станции неправильное
Если давление воздушной камеры гидробака не соответствует параметрам системы, то будут наблюдаться следующие явления:
- если давление слишком высокое, воздушная камера не будет сжиматься достаточно сильно под действием воды и насосу придется включаться слишком часто, воды в баке будет набираться мало;
- если давление слишком низкое, насос будет включаться реже, бак будет переполняться, от этого изнашивается мембрана и падает давление в точках водозабора.

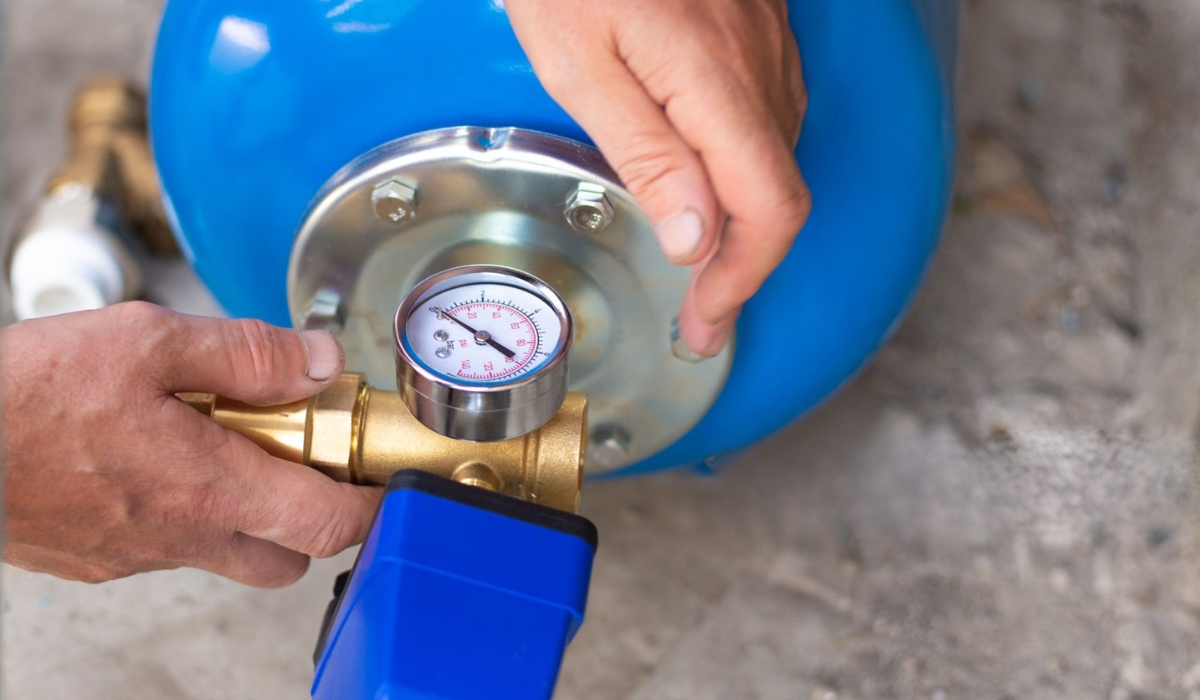

При появлении таких явлений необходима регулировка гидрофора. Стоит проверить давление гидроаккумулятора, подключив к ниппелю обычный манометр. Если оно не в норме, то исправить это.
Как отрегулировать давление в насосной станции в груше
Вопреки распространенному мифу о гидроаккумуляторе, после установки настраивать давление в нем не нужно. Производители сразу придают ему нужное давление. Поэтому после монтажа и подключения устройство готово к эксплуатации. Давление регулировать нужно, если случились какие-то неполадки. Это можно сделать так:
- Перед тем как накачать давление в насосной станции, отключите насос от питания, опустошите гидробак, открыв кран.
- Если установлено, что давление низкое, подключите к ниппелю гидроаккумулятора насос или компрессор и подкачайте его. Контролируйте давление манометром, чтобы не перекачать.
- Если давление высокое, то сбросьте его, нажав на золотник ниппеля острым предметом. Также контролируйте манометром, чтобы не сбросить лишнего.
Почему давление гидроаккумулятора отклоняется от нормы
Новый гидробак почти всегда будет иметь нормальное давление, его регулировка на этапе установки не требуется. Это необходимо по мере эксплуатации и бывает нужно по следующим причинам:
- поврежденный ниппель, из которого выходит воздух;
- микротрещины в баке, через которые выходит воздух;
- мембрана повреждена и пропускает воздух;
- мембрана заменялась;
- естественная потеря давления – даже полностью герметичная система со временем может пропускать воздух.
Если потеря давления связана с нарушением герметичности чего-либо, то подкачка – это временная мера. Нужно понять, как определить, где подсасывает воздух водяная станция, и загерметизировать проблемное место. В противном случае потребуется замена – ниппеля, мембраны или даже бака. Если требуется замена бака и вы приобрели насос с гидроаккумулятором, то новый компонент должен точно соответствовать старому – важны посадочные места для монтажа.

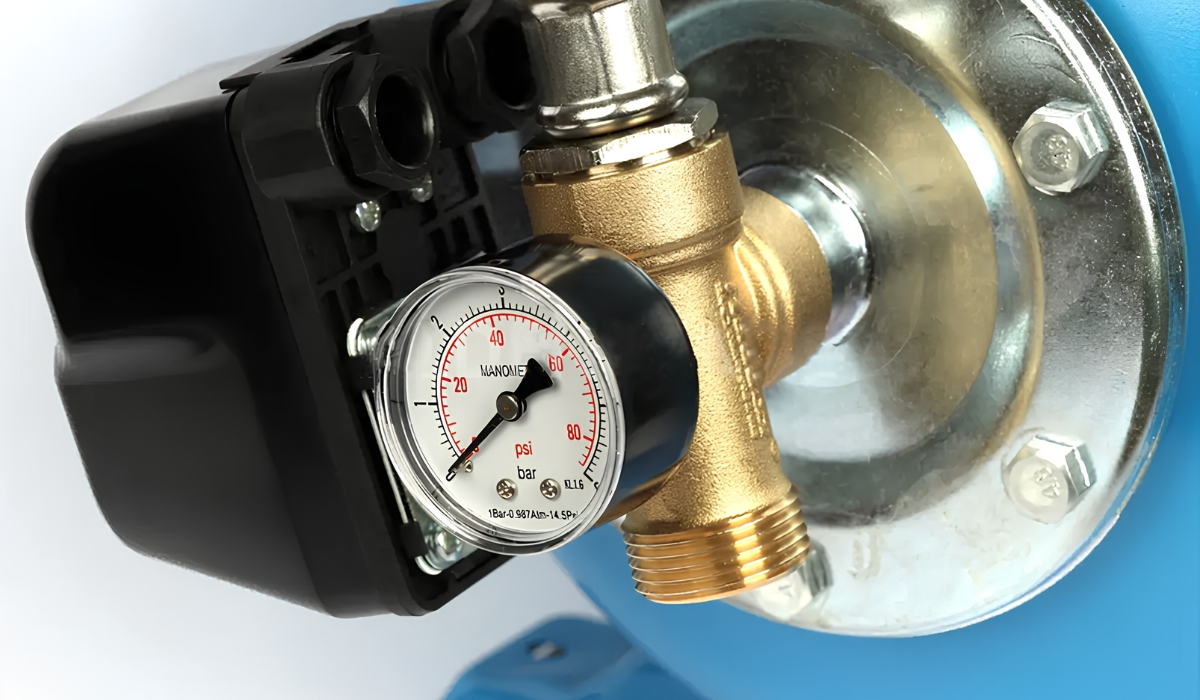

Настройка реле давления гидроаккумулятора, каким оно должно быть, как диагностировать проблему
Поскольку реле давления, которыми оснащаются скважинные насосы – приборы более сложные, чем гидроаккумулятор, с регулировкой давления здесь все гораздо интереснее. Реле давления измеряет давление и, имея электрический контакт с насосом, подает ему сигнал – включаться или выключаться. Когда гидробак пуст, насос включается, когда полный – выключается. Соответственно, у этого прибора пользователю доступно управление сразу двумя порогами давления: нижним порогом, низким давлением, при котором насос включится; и верхним порогом, высоким давлением, когда насос выключается.
Ориентировочные показатели пороговых значений следующие:
- Нижнее давление, при котором насос включится – 1,4-1,8 бар.
- Верхнее давление, при котором насос выключается – 2,5-3,0 бара.
- Разница между верхним и нижним порогом – 1-1,5 бар.
Важно вспомнить из предыдущего раздела статьи, что давление груши устанавливается на 0,1-0,2 бара ниже запуска насоса, то есть ниже нижнего предела. В насосной станции эти параметры давления нужно сопоставить и обеспечить их соответствие друг другу. Если используются другие товары для снабжения водой, например, солнечные коллекторы, бойлеры, колонки, то нужно убедиться, что давление подойдет и для них.
Что будет, если регулировка реле давления воды выполнена неправильно
Не нужно сразу после установки лезть и регулировать пределы давления на реле. В большинстве случаев заводские настройки подходят для насосной станции. Менять их нужно в случаях, если:
- насос включается слишком часто, значит разница между нижним и верхним пределом давления слишком мала;
- насос не выключается, значит давление отключения (верхний предел) слишком высокое или есть утечка воды;
- давление в точке забора слишком слабое, следовательно, давление отключения (верхний предел) установлено слишком низко или есть засорение в водопроводе;
- насос включается слишком поздно, значит давление включения (нижний предел) слишком низкое или неправильное давление в гидробаке;
- насос не включается – давление включения (нижний предел) слишком высокое.
Если обнаружены такие проблемы, то прежде чем регулировать реле, нужно исключить причины, не связанные с регулировкой. А именно, убедиться, что нет протечек, засоров, например, на фильтрах, давление в гидробаке установлено правильно (см. выше). Если с этим все в порядке, то можно приступать к регулировке реле.

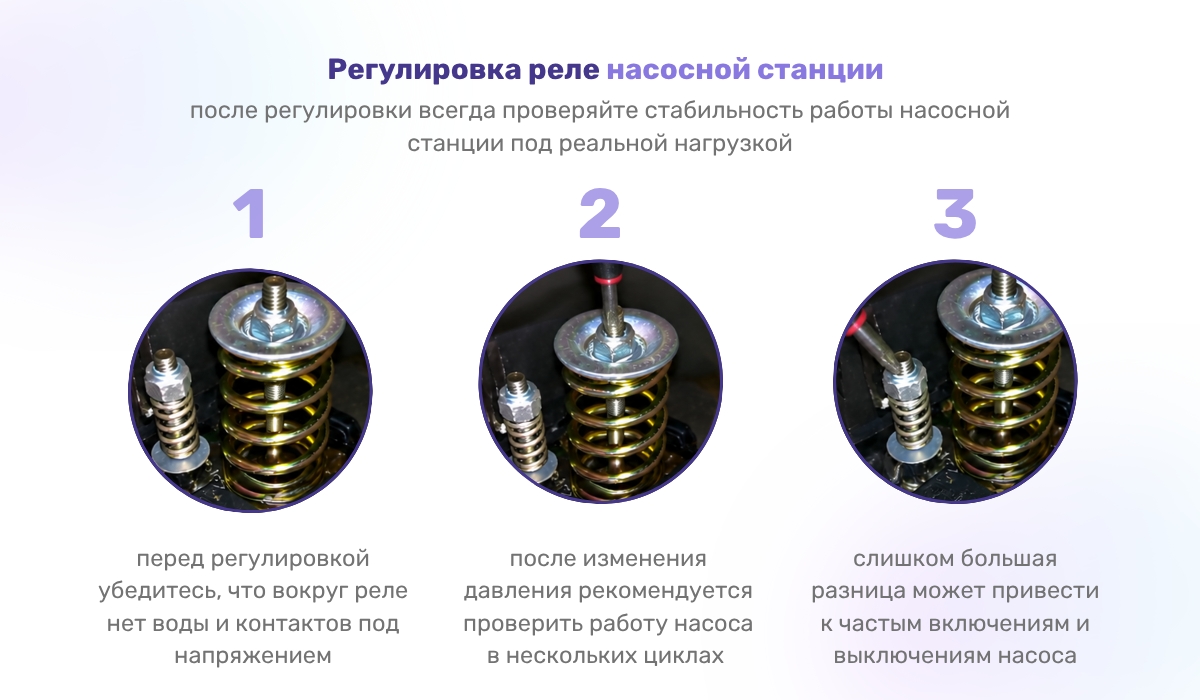

Регулировка реле насосной станции
Регулировка пороговых значений давления осуществляется двумя болтами. Наша практика показала, что некоторые пользователи путают их назначение, считая, что один болт регулирует нижнюю границу, другой – за верхний. На самом деле один болт регулирует оба давления – верхнее и нижнее, изменяет их одновременно, а другой – диапазон между этими порогами. Поэтому, прежде чем регулировать давление в насосной станции, важно понимать назначение регулировочных болтов на реле.
Распознать регулировочные болты несложно. Большой болт – изменяет верхнее и нижнее значения давления, маленький – разницу между ними. Эти болты единственные на реле подпружинены, то есть под их шляпкой находится пружина, которая не дает им самопроизвольно вращаться.
Регулировка происходит следующим образом:
- Выключите насос.
- Осмотрите реле давления и определите тип головки регулировочных болтов. Чаще всего они под гаечный ключ, тогда вам понадобится ключ соответствующего размера. Реже – под отвертку. Потребуется инструмент с соответствующим шлицем.
- Чтобы увеличить верхний и нижний пределы давления, закрутите большой болт (по часовой стрелке). Не закручивайте слишком сильно, начните с одного оборота. Чтобы уменьшить – открутите (против часовой стрелки).
- Чтобы увеличить разницу между верхним и нижним пределами, закрутите маленький болт (по часовой стрелке). Также начните с одного оборота. А чтобы уменьшить разницу – открутите (против часовой стрелки).
На многих реле давления есть шкала, указатель на которой реагирует на закручивание и откручивание регулировочных болтов. Это не показатель давления в цифровом виде, в барах. Это лишь индикатор, который показывает, насколько давление увеличилось или уменьшилось. Судить об установленных показателях можно только по манометру и во включенной системе.
По каким причинам бывает необходима регулировка давления насосной станции
Регулировать давление на реле насосной станции бывает необходимо, если:
- сбился цикл работы насоса – включается часто, редко, несвоевременно, не включается;
- недостаточный напор воды – если слабый, то нужно повысить давление включения, если сильный – уменьшить;
- после замены оборудования – если меняли насос, гидроаккумулятор, мембрану в нем, проводили ремонт любого оборудования;
- настройки со временем сбились – пружины регулировочных винтов со временем теряют эластичность, ослабевают;
- изменились условия водоснабжения – например, стало больше точек забора или добавились этажи в доме, тогда давление нужно повышать.
Как настроить автоматику насосной станции
В магазине доступны комплекты автоматики для насоса, которые могут быть подключены без гидроаккумулятора. Это преимущество, поскольку исключается сложный монтаж и подключение. Комплект автоматики регулирует давление в системе и исключает гидроудары. Однако частые включения насоса при каждом открытии воды при этом остаются. В этом и заключается недостаток такой схемы водопровода.

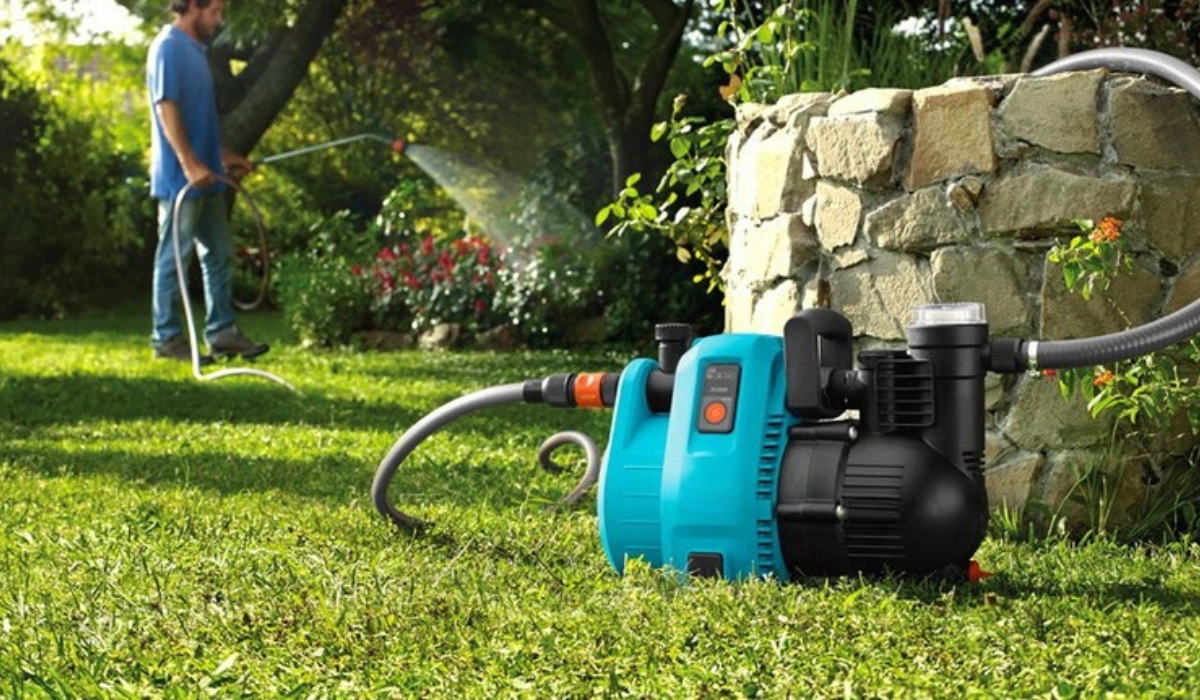

Водопроводы с комплектом управления насосом используются, когда вода нужна эпизодически и точек забора немного. Например, это можно применить на даче, то есть во временном жилище или небольшом доме. Также купить электрические насосы и комплект автоматики будет отличным вариантом для индивидуального водопровода с целью полива участка.
Помимо того, что установка проще и не нужно покупать гидроаккумулятор, такой комплект имеет еще одно преимущество – регулировка автоматики насосной станции не требуется. В большинстве случаев достаточно просто все подключить и запустить. Прибор автоматически обеспечит необходимое давление. В редких случаях может потребоваться настройка автоматики насосной станции, а именно давления, при котором насос будет включаться. Поскольку гидроаккумулятора нет, то и в нем давление регулировать не придется.
Мы рассмотрели как отрегулировать давление в насосной станции – в гидробаке и на реле. Узнали, каким оно должно быть, поняли, когда это требуется делать и для чего.
