Приватний будинок дає більше свободи та індивідуальності. Немає залежності від сусідів і загальних комунікацій, більше території та можливостей в архітектурному плані. Однак і складнощів з утриманням такого будинку теж виникає більше. Головним чином через те, що необхідно самостійно забезпечувати роботу більшості комунікацій, зокрема й водопроводу. Купити насоси в потрібній кількості та з відповідними параметрами зовсім не означає гарантовано забезпечити себе водою. Необхідно придбати та встановити додаткове обладнання і правильно його налаштувати. Розглянемо, який тиск повинен бути в насосній станції, як його регулювати та в яких випадках це необхідно робити.
Принцип дії та регулювання насосної станції
Щоб зрозуміти, як відрегулювати тиск у насосній станції, потрібно спочатку розібратися в принципі дії цієї системи. Адже понять про тиск там аж два.

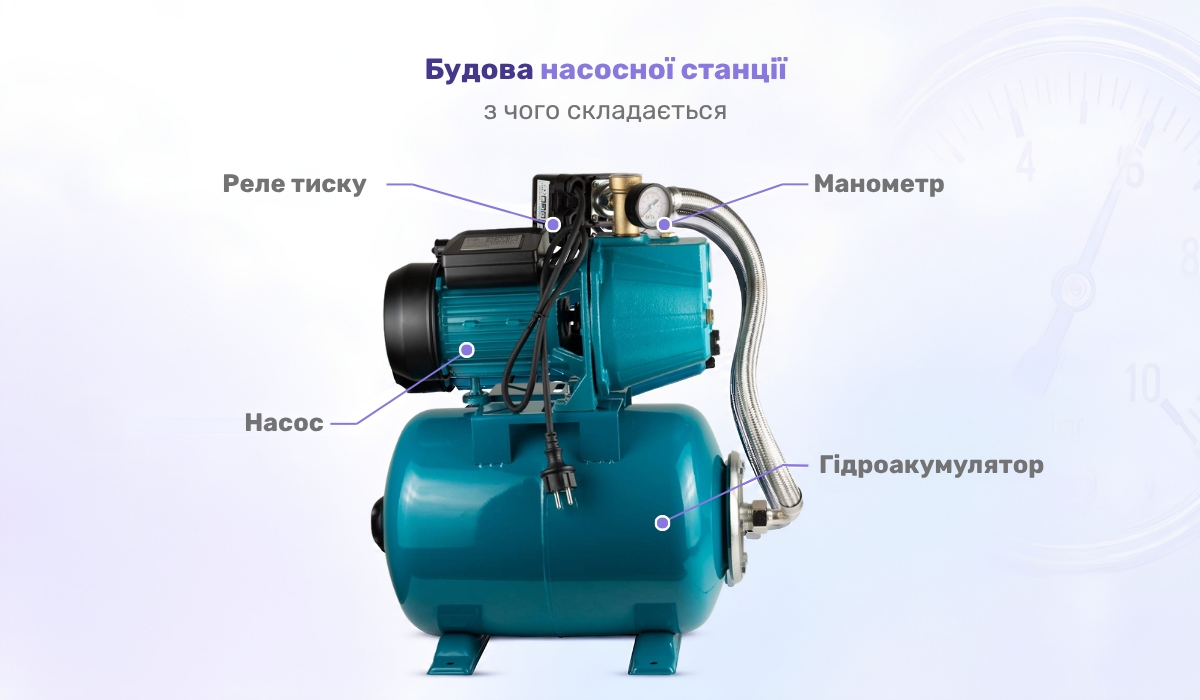

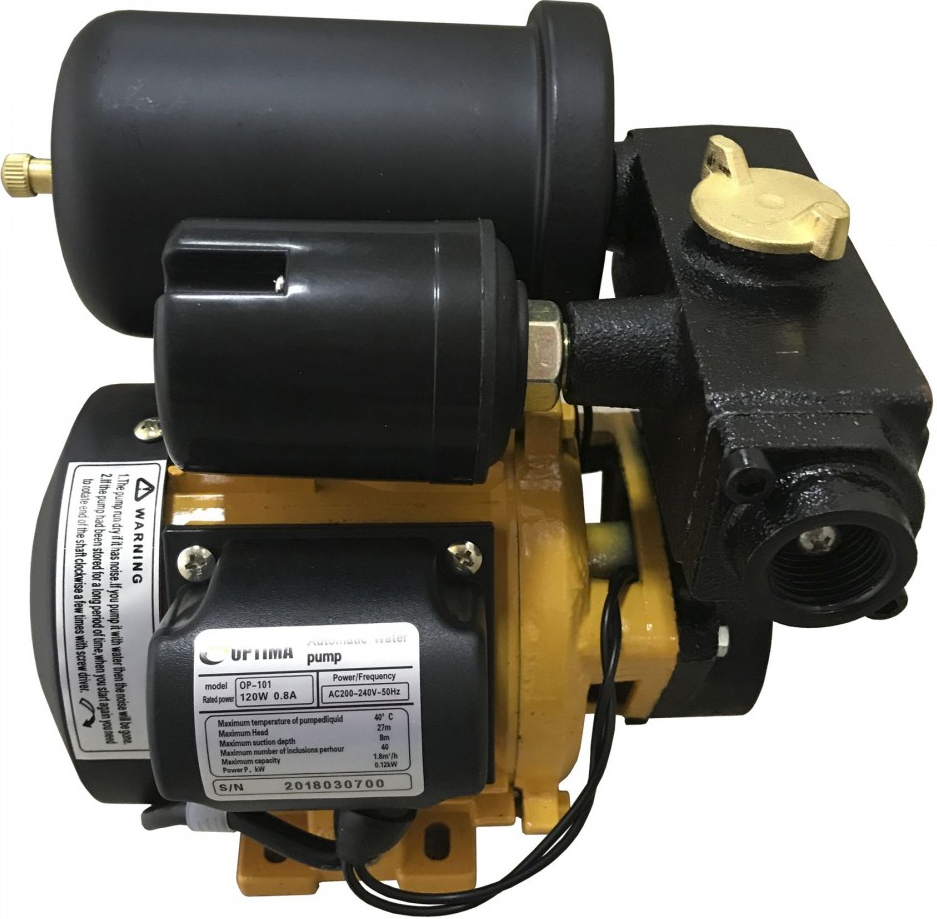

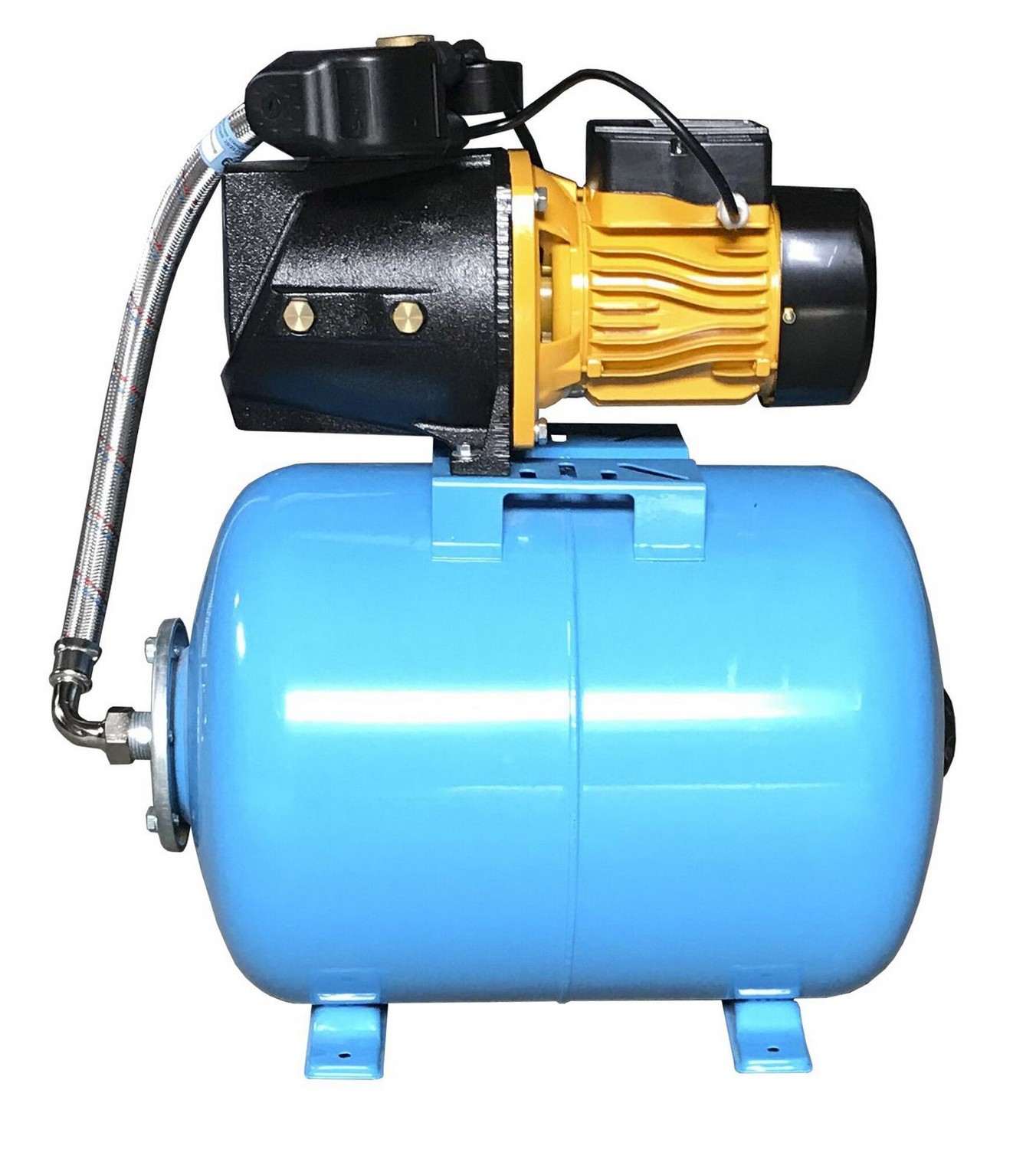

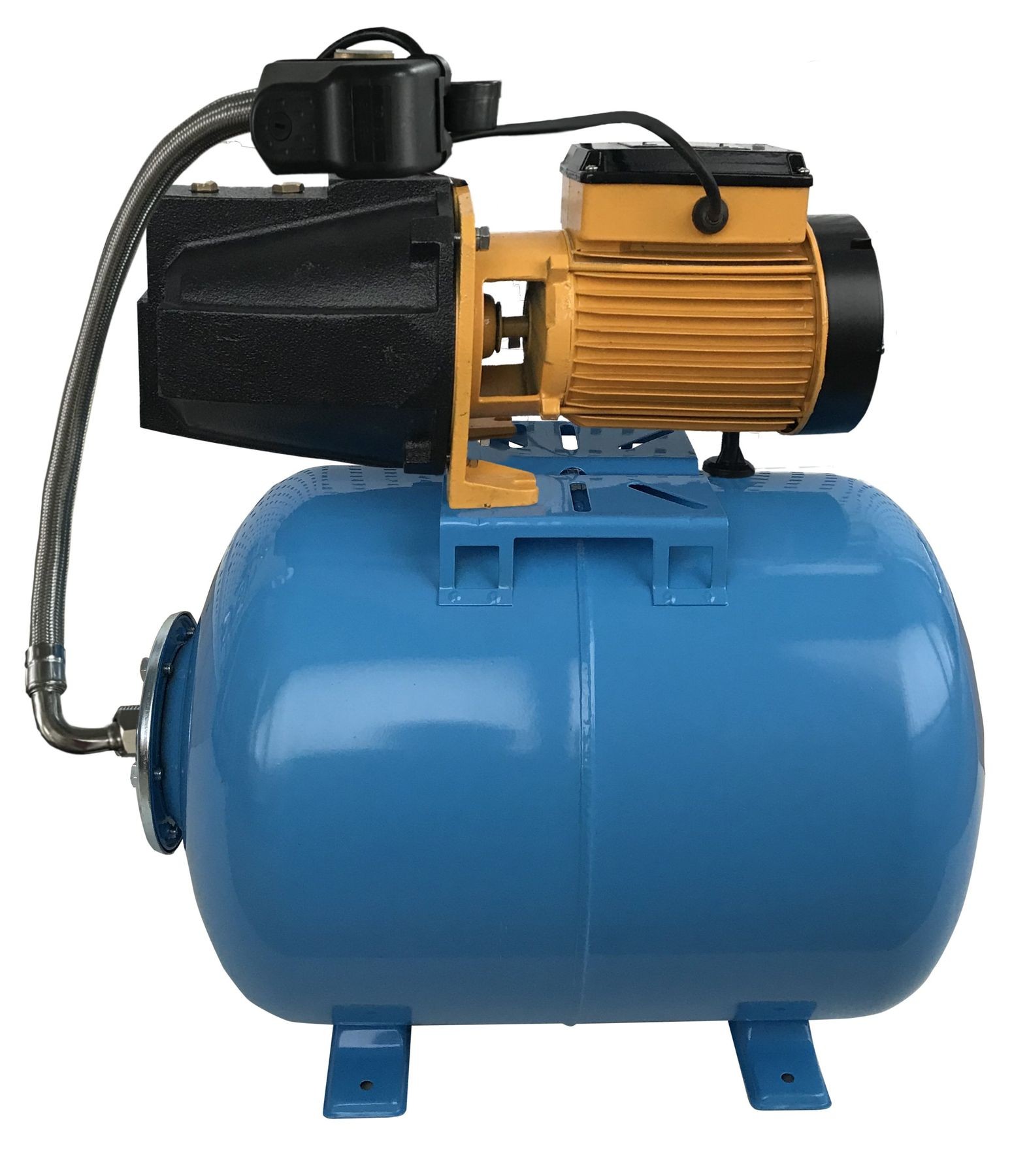

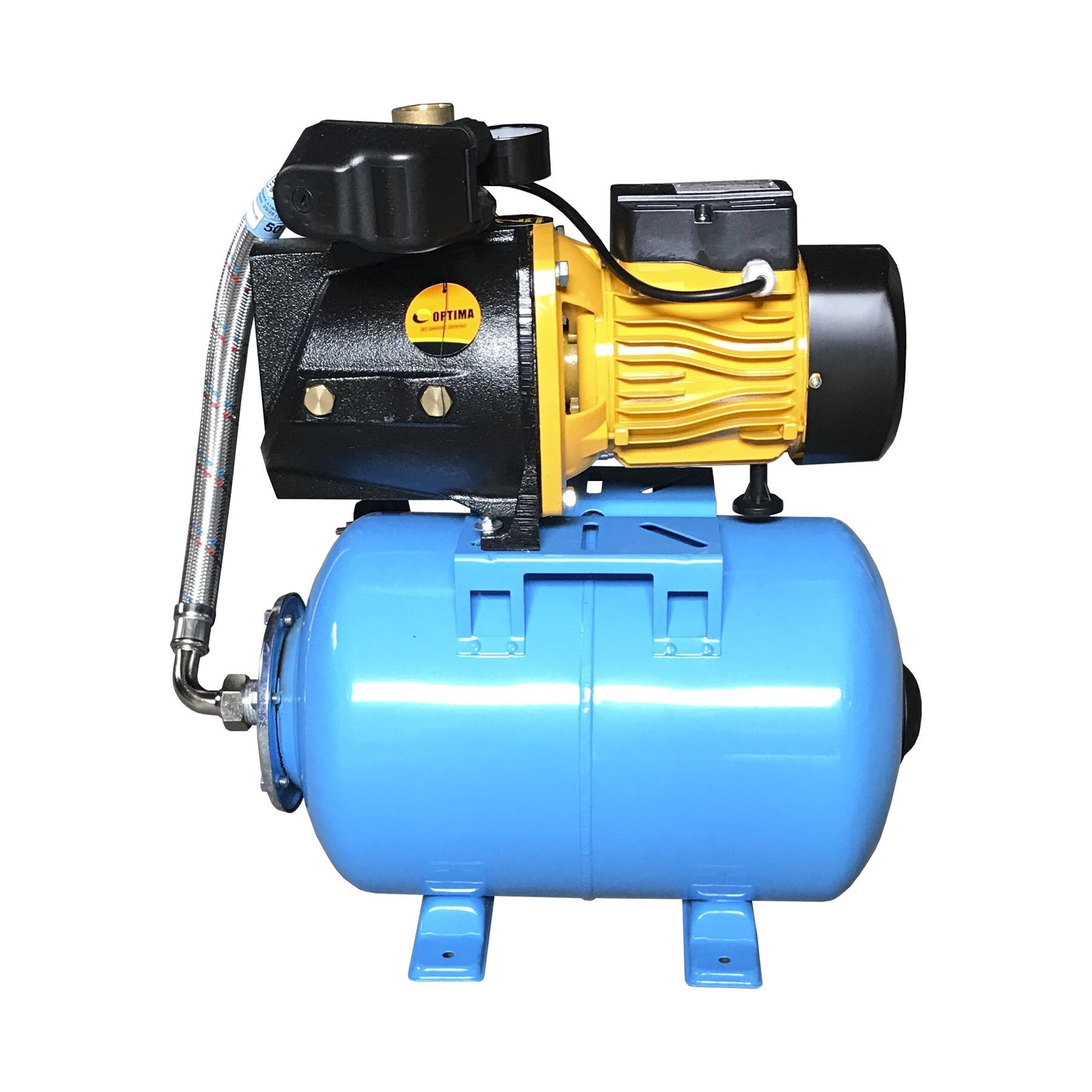

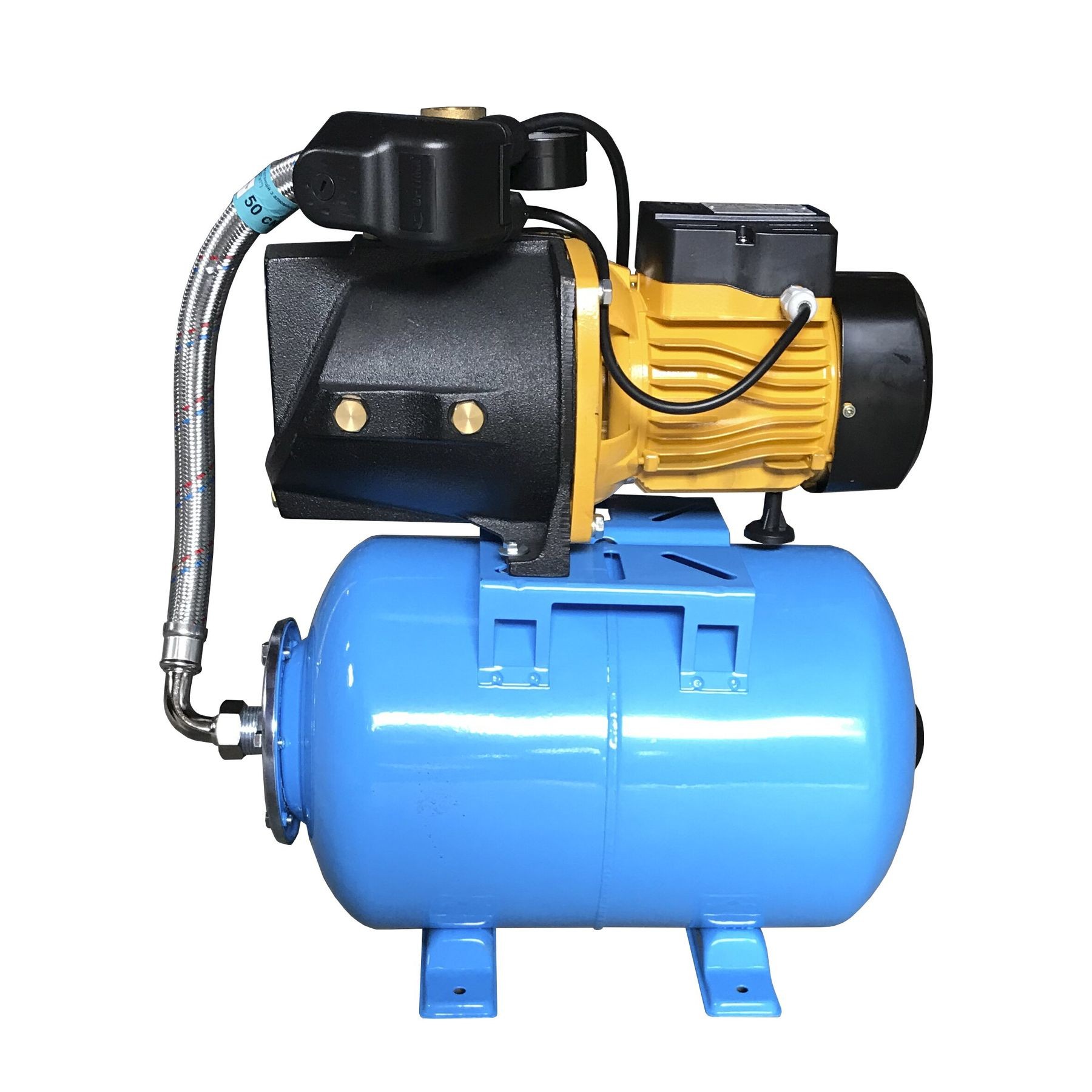

Насосна станція являє собою досить просту систему, що складається з невеликої кількості компонентів:

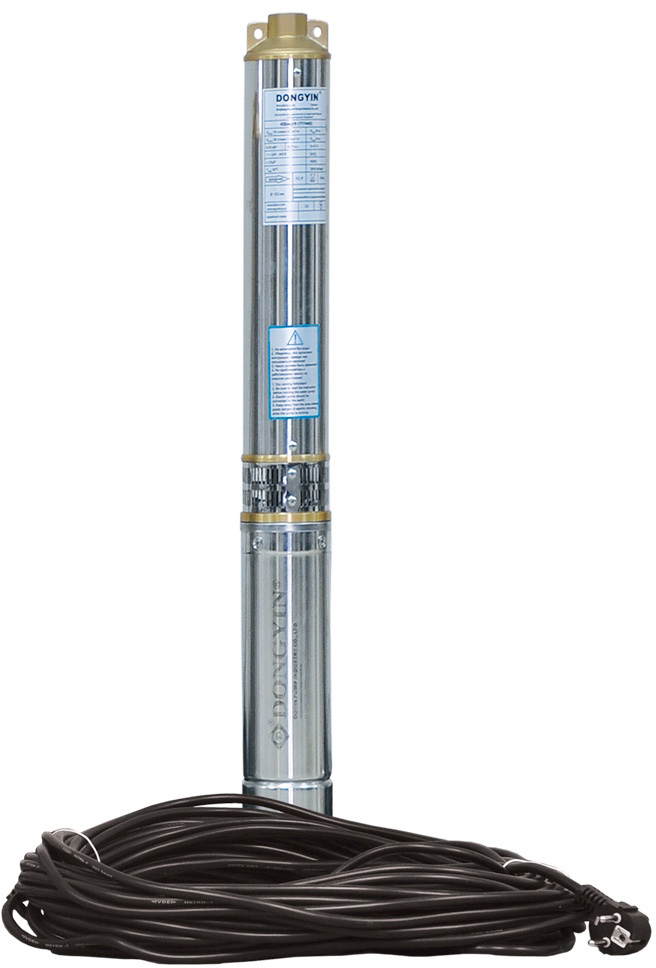

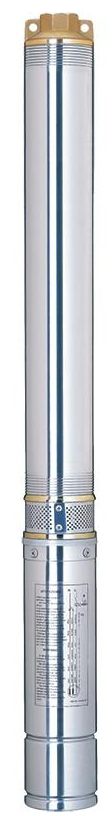

- Насос. Компонент, що забезпечує подачу води зі свердловини, він створює тиск у системі водопроводу.
- Гідроакумулятор. Зберігає воду, яку накачав насос, за потреби віддає її користувачеві. Наприклад, вода береться звідти, коли вмикається електробойлер або відкривається кран.
- Реле тиску. Прилад, який вимірює тиск у водопроводі та вмикає й вимикає насос залежно від отриманих результатів.
- Манометр. Вимірювальний прилад, найчастіше зі стрілкою, за яким користувач може судити про тиск у системі. Використовується для діагностики стану.
- Допоміжні компоненти. Сюди відносяться труби, шланги, фітинги, фільтри, зворотні клапани та інша інженерна сантехніка. Вони забезпечують з'єднання компонентів насосної станції, транспортування води, виключають аварійні ситуації та виконують інші завдання.
Робота насосної станції відбувається в кілька етапів, кожним з яких керує реле тиску. Етапи такі:
- гідроакумулятор порожній, реле тиску фіксує низький тиск води в ньому та вмикає насос;
- насос наповнює гідроакумулятор водою;
- реле постійно вимірює тиск і відключає насос, коли він досягає заданого максимуму;
- насос вимкнений, вода знаходиться в гідробаку і подається звідти у водопровід, бак поступово спорожнюється;
- коли реле фіксує падіння тиску до встановленого мінімуму, воно вмикає насос, і той знову наповнює гідроакумулятор водою;
- процес повторюється циклічно.
З опису принципу роботи насосної станції стає зрозуміло, що регулювати тиск потрібно через реле. Саме ці аксесуари для насосів задають максимум і мінімум тиску, при яких насос вмикається і вимикається. Однак тиск регулюється ще й на гідробаку, і це також впливає на роботу водопровідної системи.
Є два види тиску, які підлягають регулюванню користувачем – у груші та межі в реле.
Який тиск повинен бути в гідроакумуляторі, як зрозуміти, що він не в нормі, як його налаштувати

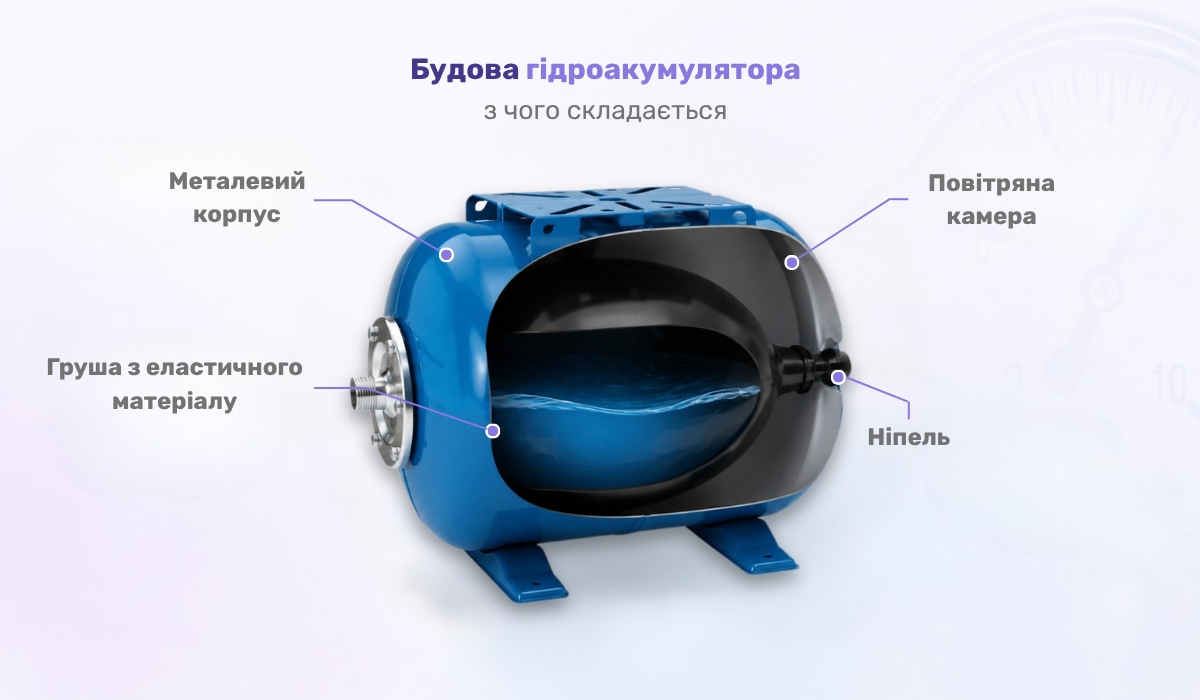

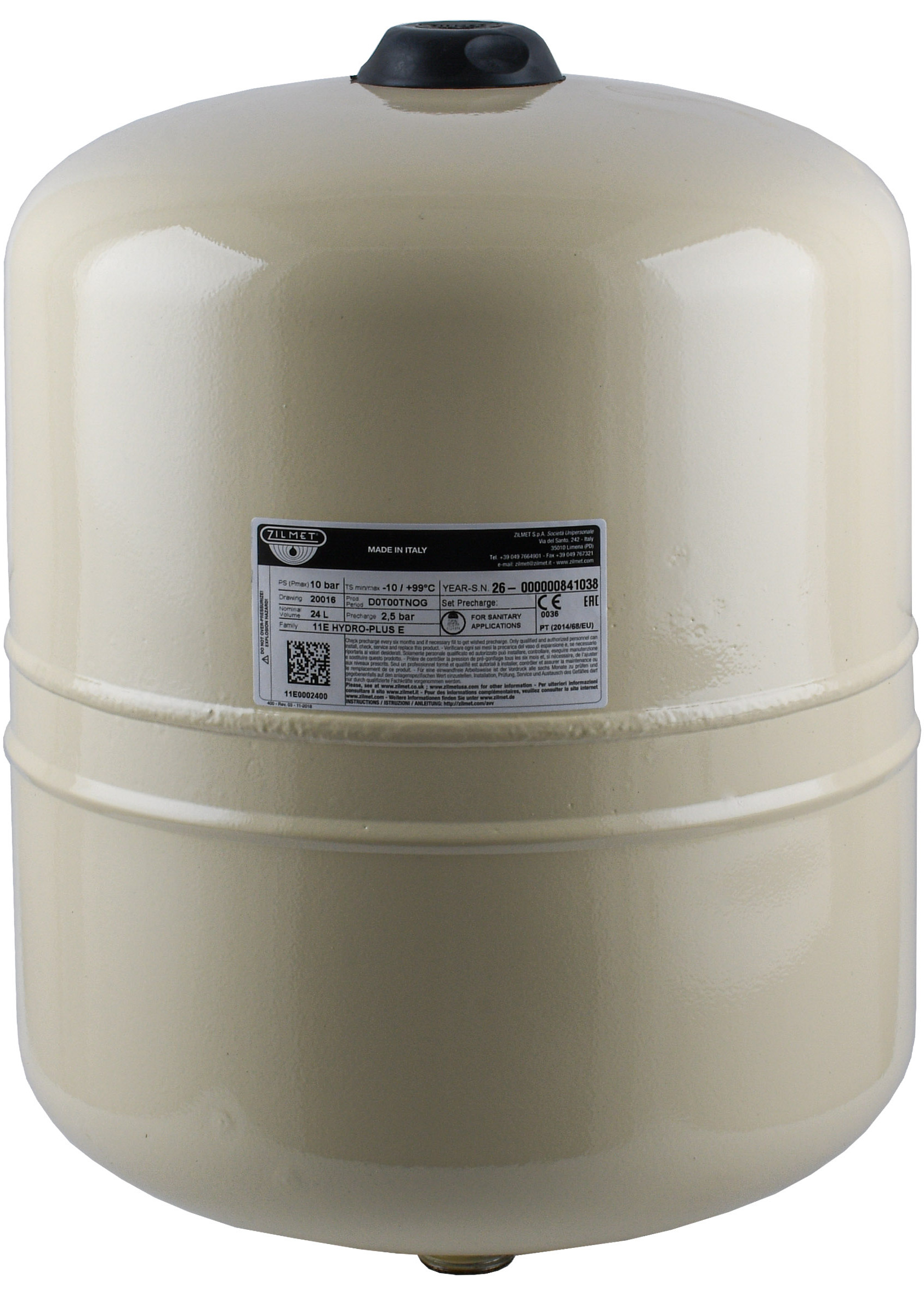

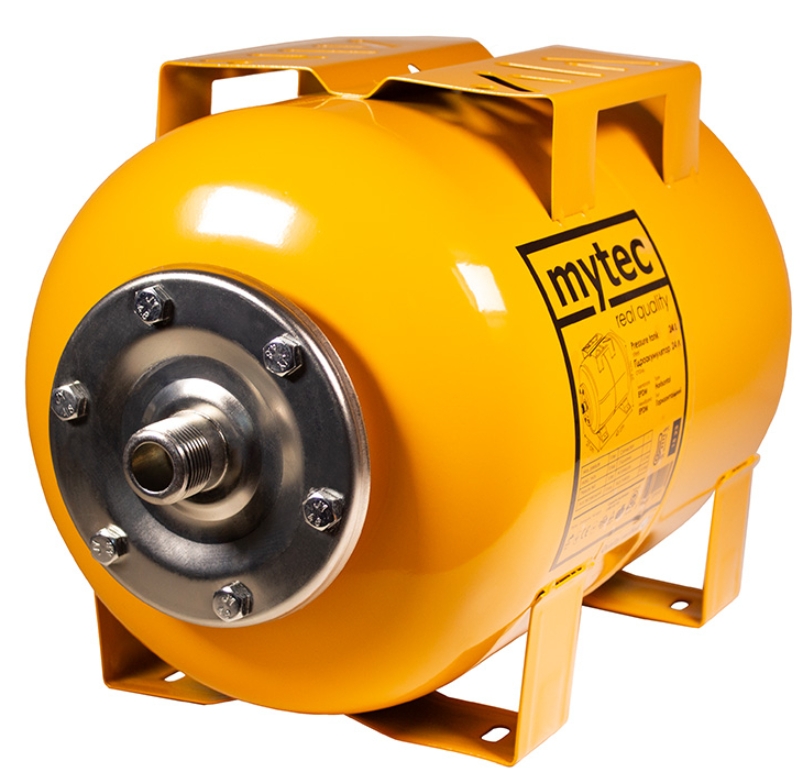

Гідроакумулятор – це не просто бак, що має вхід і вихід для води. У нього складна конструкція. Він складається з:
- Металевого корпусу, для гідроакумуляторів зазвичай використовується сталь.
- Груші з еластичного матеріалу, яка створює водяну камеру – вода набирається в грушу і розтягує її.
- Повітряної камери – всього простору за межами груші.
- Ніпеля, який одним кінцем виходить назовні, іншим – у повітряну камеру.
Коли груша наповнюється водою, вона розширюється і тисне на повітря повітряної камери. Коли користувач відкриває кран, тиск повітряної камери виштовхує воду. Коли кран закривається, повітряна камера перестає тиснути. Під час цих дій насос не запускається, гідроударів не створюється.
Потрібно розуміти, який тиск повинен бути в груші насосної станції. Наш досвід показав, що його варто встановлювати на 0,1-0,2 бара менше порогу запуску насоса. Відповідно потрібно вибрати насос, здатний працювати при відповідному тиску.

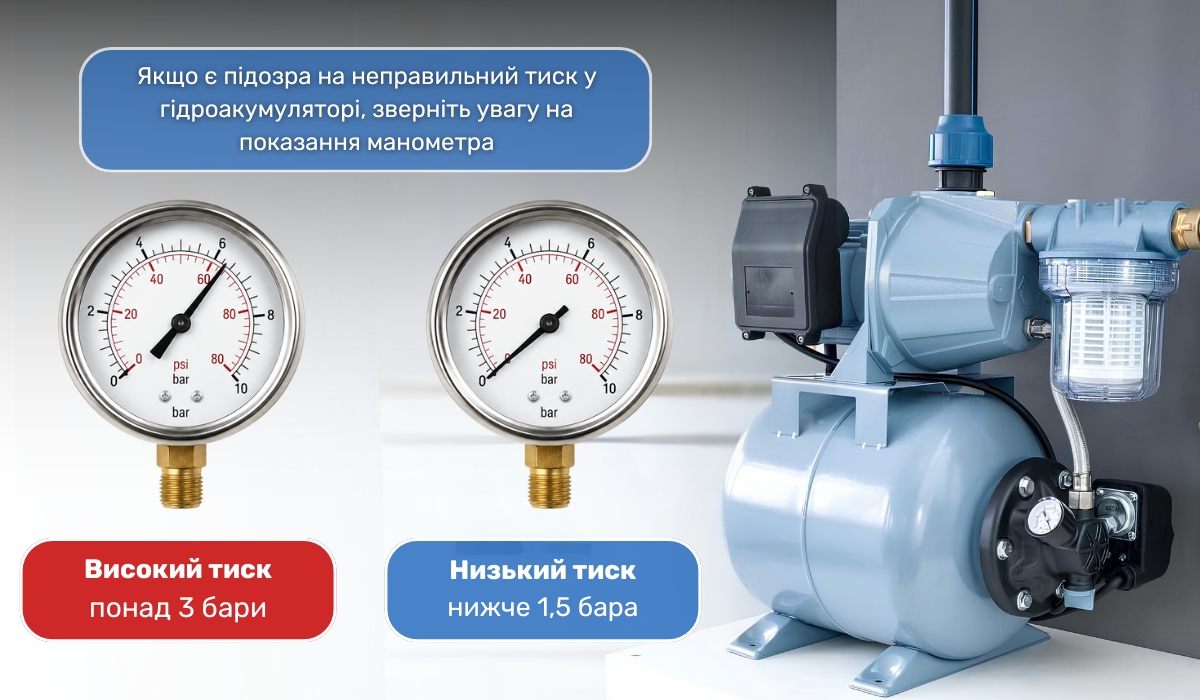

Що буде, якщо тиск у груші насосної станції неправильний
Якщо тиск повітряної камери гідробака не відповідає параметрам системи, то спостерігатимуться такі явища:
- якщо тиск занадто високий, повітряна камера не стискатиметься достатньо сильно під дією води та насосу доведеться вмикатися занадто часто, води в баку набиратиметься мало;
- якщо тиск занадто низький, насос буде вмикатися рідше, бак буде переповнюватися, від цього зношується мембрана і падає тиск у точках водозабору.
При появі таких явищ необхідне регулювання гідрофора. Варто перевірити тиск гідроакумулятора, підключивши до ніпеля звичайний манометр. Якщо він не в нормі, то виправити це.
Як відрегулювати тиск у насосній станції в груші
Всупереч поширеному міфу про гідроакумулятор, після установки налаштовувати тиск у ньому не потрібно. Виробники відразу надають йому потрібний тиск. Тому після монтажу та підключення пристрій готовий до експлуатації. Тиск регулювати потрібно, якщо трапилися якісь неполадки. Це можна зробити так:
- Перед тим як накачати тиск у насосній станції, відключіть насос від живлення, спорожніть гідробак, відкривши кран.
- Якщо встановлено, що тиск низький, підключіть до ніпеля гідроакумулятора насос або компресор і підкачайте його. Контролюйте тиск манометром, щоб не перекачати.
- Якщо тиск високий, то скиньте його, натиснувши на золотник ніпеля гострим предметом. Також контролюйте манометром, щоб не скинути зайвого.
Чому тиск гідроакумулятора відхиляється від норми
Новий гідробак майже завжди матиме нормальний тиск, його регулювання на етапі установки не потрібне. Це необхідно в міру експлуатації та буває потрібно з наступних причин:
- пошкоджений ніпель, з якого виходить повітря;
- мікротріщини в баку, через які виходить повітря;
- мембрана пошкоджена і пропускає повітря;
- мембрану замінювали;
- природна втрата тиску – навіть повністю герметична система з часом може пропускати повітря.
Якщо втрата тиску пов'язана з порушенням герметичності чого-небудь, то підкачування – це тимчасовий захід. Потрібно зрозуміти, як визначити, де підсмоктує повітря водяна станція, і герметизувати проблемне місце. В іншому випадку знадобиться заміна – ніпеля, мембрани або навіть бака. Якщо потрібна заміна бака і ви придбали насос з гідроакумулятором, то новий компонент повинен точно відповідати старому – важливі посадкові місця для монтажу.
Налаштування реле тиску гідроакумулятора, яким воно має бути, як діагностувати проблему
Оскільки реле тиску, якими оснащуються свердловинні насоси, – прилади складніші, ніж гідроакумулятор, з регулюванням тиску тут все набагато цікавіше. Реле тиску вимірює тиск і, маючи електричний контакт з насосом, подає йому сигнал – вмикатися або вимикатися. Коли гідробак порожній, насос вмикається, коли повний – вимикається. Відповідно, у цього приладу користувачеві доступне керування відразу двома порогами тиску: нижнім порогом, низьким тиском, при якому насос увімкнеться; і верхнім порогом, високим тиском, коли насос вимикається.
Орієнтовні показники порогових значень такі:
- Нижній тиск, при якому насос увімкнеться – 1,4-1,8 бар.
- Верхній тиск, при якому насос вимикається – 2,5-3,0 бара.
- Різниця між верхнім і нижнім порогом – 1-1,5 бар.
Важливо згадати з попереднього розділу статті, що тиск груші встановлюється на 0,1-0,2 бара нижче запуску насоса, тобто нижче нижньої межі. У насосній станції ці параметри тиску потрібно зіставити та забезпечити їх відповідність один одному. Якщо використовуються інші товари для постачання води, наприклад, сонячні колектори, бойлери, колонки, то потрібно переконатися, що тиск підійде і для них.
Що буде, якщо регулювання реле тиску води виконано неправильно
Не потрібно відразу після установки лізти та регулювати межі тиску на реле. У більшості випадків заводські налаштування підходять для насосної станції. Змінювати їх потрібно у випадках, якщо:
- насос вмикається занадто часто, отже різниця між нижньою та верхньою межею тиску занадто мала;
- насос не вимикається, значить тиск відключення (верхня межа) занадто високий або є витік води;
- тиск у точці забору занадто слабкий, отже, тиск відключення (верхня межа) встановлено занадто низько або є засмічення у водопроводі;
- насос вмикається занадто пізно, отже, тиск увімкнення (нижня межа) занадто низький або неправильний тиск у гідробаку;
- насос не вмикається – тиск увімкнення (нижня межа) занадто високий.
Якщо виявлено такі проблеми, то перш ніж регулювати реле, потрібно виключити причини, не пов'язані з регулюванням. А саме, переконатися, що немає протікань, засмічень, наприклад, на фільтрах, тиск у гідробаку встановлено правильно (див. вище). Якщо з цим усе гаразд, то можна розпочинати регулювання реле.

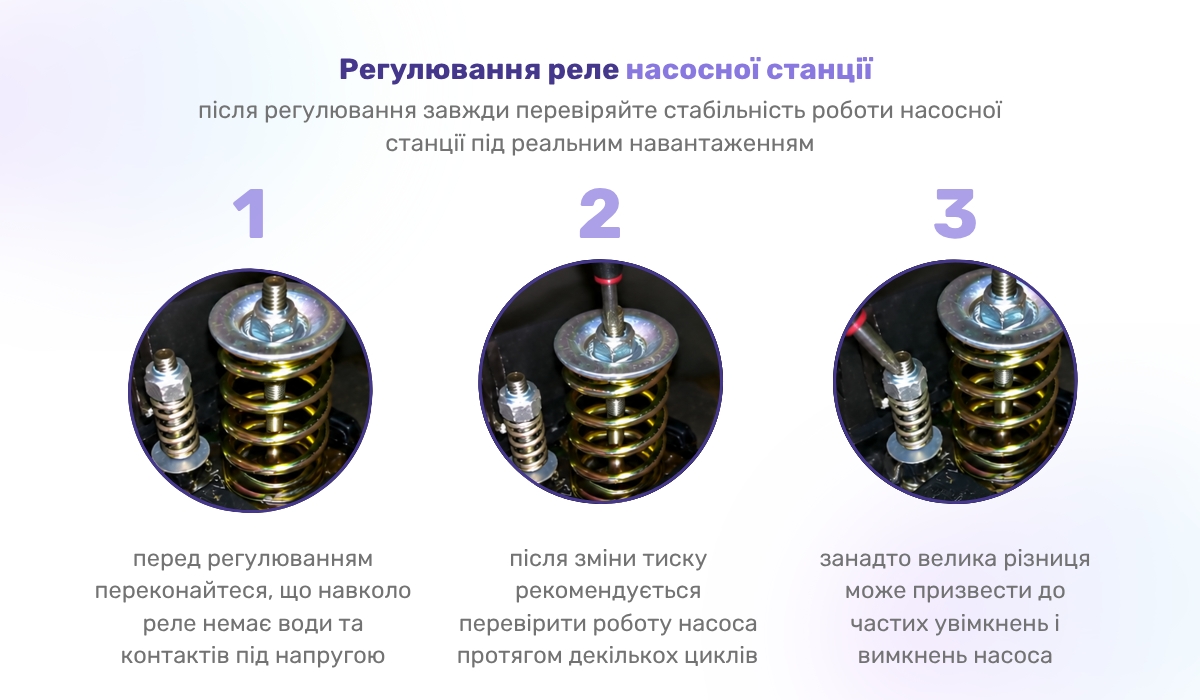

Регулювання реле насосної станції
Регулювання порогових значень тиску здійснюється двома болтами. Наша практика показала, що деякі користувачі плутають їх призначення, вважаючи, що один болт регулює нижню межу, інший – верхню. Насправді один болт регулює обидва тиски – верхній і нижній, змінює їх одночасно, а інший – діапазон між цими порогами. Тому, перш ніж регулювати тиск у насосній станції, важливо розуміти призначення регулювальних болтів на реле.
Розпізнати регулювальні болти нескладно. Великий болт – змінює верхнє і нижнє значення тиску, маленький – різницю між ними. Ці болти єдині на реле підпружинені, тобто під їх капелюшком знаходиться пружина, яка не дає їм самовільно обертатися.
Регулювання відбувається наступним чином:
- Вимкніть насос.
- Огляньте реле тиску і визначте тип головки регулювальних болтів. Найчастіше вони під гайковий ключ, тоді вам знадобиться ключ відповідного розміру. Рідше – під викрутку. Потрібен інструмент з відповідним шліцом.
- Щоб збільшити верхню та нижню межі тиску, закрутіть великий болт (за годинниковою стрілкою). Не закручуйте занадто сильно, почніть з одного оберту. Щоб зменшити – відкрутіть (проти годинникової стрілки).
- Щоб збільшити різницю між верхньою та нижньою межами, закрутіть маленький болт (за годинниковою стрілкою). Також почніть з одного оберту. А щоб зменшити різницю – відкрутіть (проти годинникової стрілки).
На багатьох реле тиску є шкала, покажчик на якій реагує на закручування та відкручування регулювальних болтів. Це не показник тиску в цифровому вигляді, в барах. Це лише індикатор, який показує, наскільки тиск збільшився або зменшився. Судити про встановлені показники можна тільки за манометром і у включеній системі.
З яких причин буває необхідним регулювання тиску насосної станції
Регулювати тиск на реле насосної станції буває необхідно, якщо:
- збився цикл роботи насоса – вмикається часто, рідко, несвоєчасно, не вмикається;
- недостатній напір води – якщо слабкий, то потрібно підвищити тиск увімкнення, якщо сильний – зменшити;
- після заміни обладнання – якщо міняли насос, гідроакумулятор, мембрану в ньому, проводили ремонт будь-якого обладнання;
- налаштування з часом зійшли з ладу – пружини регулювальних гвинтів з часом втрачають еластичність, слабшають;
- змінилися умови водопостачання – наприклад, стало більше точок забору або додалися поверхи в будинку, тоді тиск потрібно підвищувати.
Як налаштувати автоматику насосної станції
У магазині доступні комплекти автоматики для насоса, які можуть бути підключені без гідроакумулятора. Це перевага, оскільки виключається складний монтаж і підключення. Комплект автоматики регулює тиск у системі та виключає гідроудари. Однак часті ввімкнення насоса при кожному відкритті води при цьому залишаються. У цьому й полягає недолік такої схеми водопроводу.
Водопроводи з комплектом управління насосом використовуються, коли вода потрібна епізодично і точок забору небагато. Наприклад, це можна застосувати на дачі, тобто у тимчасовому житлі або невеликому будинку. Також купити електричні насоси і комплекти автоматики буде чудовим варіантом для індивідуального водопроводу з метою поливу ділянки.
Крім того, що установка простіша і не потрібно купувати гідроакумулятор, такий комплект має ще одну перевагу – регулювання автоматики насосної станції не потрібне. У більшості випадків достатньо просто все підключити та запустити. Прилад автоматично забезпечить необхідний тиск. У рідкісних випадках може знадобитися налаштування автоматики насосної станції, а саме тиску, при якому насос буде вмикатися. Оскільки гідроакумулятора немає, то й у ньому тиск регулювати не доведеться.
Ми розглянули, як відрегулювати тиск у насосній станції – у гідробаку та на реле. Дізналися, яким він має бути, зрозуміли, коли це потрібно робити та для чого.
