На данном этапе потребуется сформировать четкий план, который желательно начертить на бумаге (для удобства и визуального представления). В нарисованном плане (схеме) должна присутствовать информация о подключении климатического устройства к сети, о месторасположении внутреннего блока в помещении, о всех необходимых соединениях (провода, трубки) и их длине. Также необходимо определить тип размещения трасс из медных трубок: в штробах или специальных коробах. Таким образом, получится детальная схема с точными размерами.
Этот шаг является завершающим при подготовке к монтажу кондиционера (или сплит-системы). Далее описаны рекомендации и особенности выполнения работ.

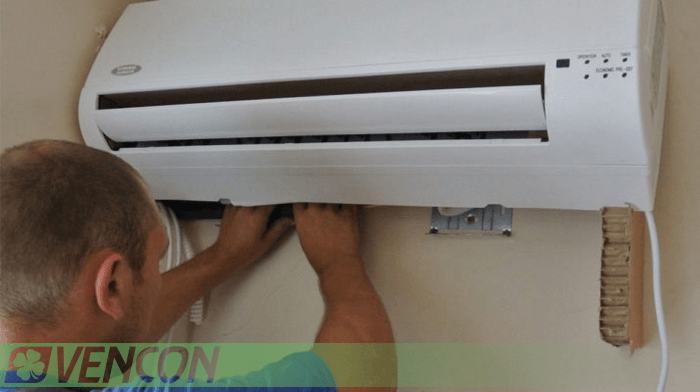

Расположение внутреннего блока и особенности его установки
Каждому человеку приятно находится в уютном помещении. Кондиционер должен быть не только устройством для обогрева/охлаждения, но и дополнять дизайн помещения, гармонично сочетаться с окружающими предметами. Зачастую внутренний блок располагают вблизи дверных проемов, над кроватью или посередине стены. Агрегат закрепляют под потолком, поскольку самый теплый воздух находится именно там. Также важным моментом, который следует обязательно учесть, является необходимость достаточного воздушного пространства вокруг внутреннего корпуса кондиционера и для потока охлажденного воздуха. Это необходимо для правильного обеспечения циркуляции: если на пути охлажденного потока имеется препятствие (например, гипсокартонная перегородка или полка), температура в помещении может остывать очень медленно или будет неоднородной.
Рассмотрим основные правила монтажа внутренних блоков кондиционирующих устройств:
- Расстояние между охлаждающим устройством и полом должно соответствовать стандартам, указанным в инструкции по эксплуатации (чаще всего значение этого показателя составляет 1,8 метра и более). Иногда встречается расположение кондиционера над мебелью (шкафом) — это неправильно. Любое препятствие (даже шторы) будет мешать потоку воздуха передвигаться в нужном направлении.
- Во время работы климатическое устройство выделяет конденсат, который стекает в дренажную систему. Для обеспечения свободного стока дренажную трубку монтируют под углом. Если игнорировать этот факт, из внутреннего блока начнет активно вытекать вода (часто по стене) на пол или мебель. Нарушение этого правила приведет к порче напольного покрытия, внутренней отделки (обоев) и мебели. Кроме того, в поддоне кондиционера будет скапливаться вода и размножаться грибок (и другие вредные организмы) — это скажется на сроке службы агрегата. Внутренние агрегаты монтируются строго горизонтально.

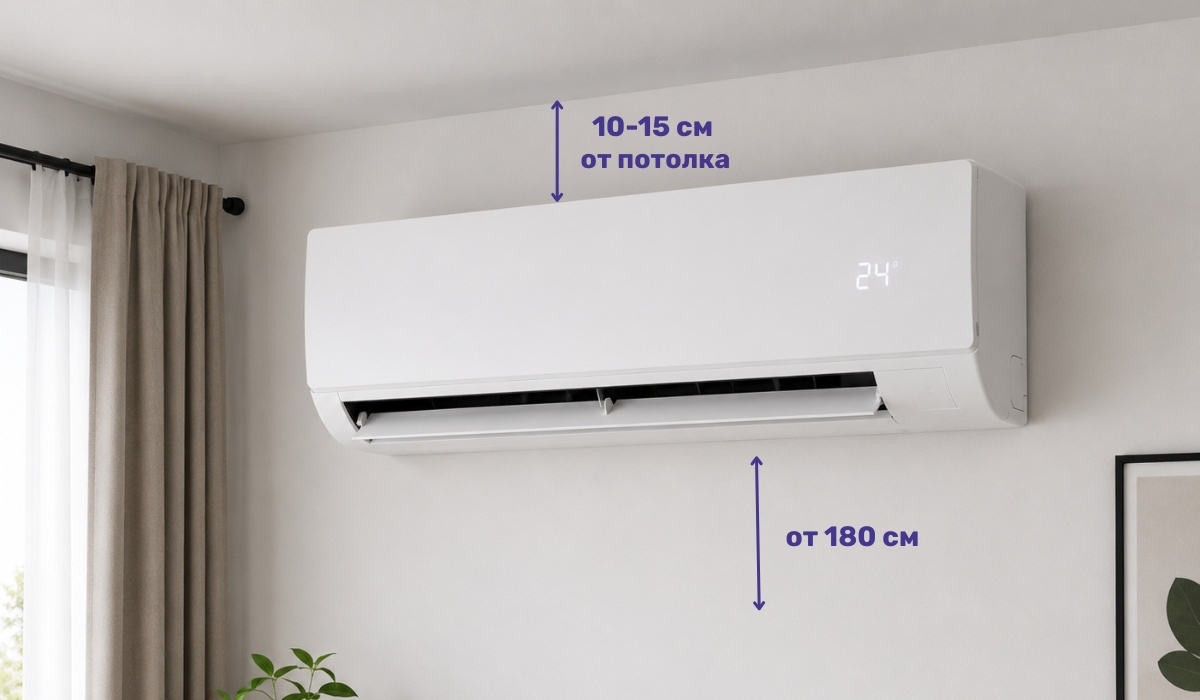

- Внутренний блок крепят, отступив от потолка 10-15 см (это минимальная высота, при которой кондиционер будет беспрепятственно засасывать воздух из помещения). Иногда потолочная конструкция состоит из нескольких ярусов: в таком случае прибор устанавливают на 10-15 см от самой нижней границы.
- Направление охлажденной воздушной массы — немаловажный аспект, влияющий на здоровье людей, находящихся в помещении. Не стоит монтировать внутренний блок системы напротив спального или рабочего места, иначе простудные заболевания гарантированы.

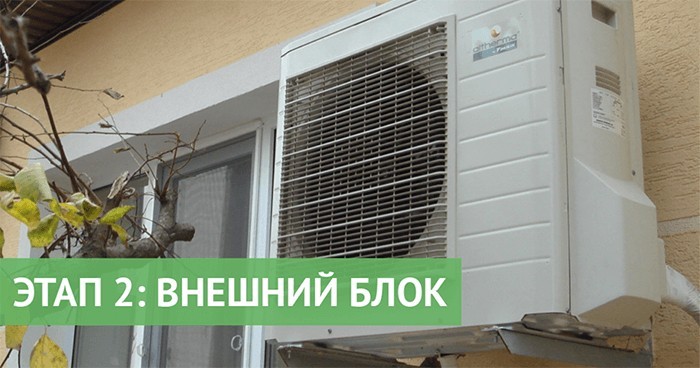

- Расстояние между внутренним и внешним блоками должно быть небольшим — это обеспечит более эффективную работу устройства и сэкономит стоимость материалов межблочного соединения. Отметим, что длина фреоновой магистрали должна составлять не менее 3 метров.
- Влияет на выбор места расположения кондиционера и вес самого блока, и конструкция стены. Устройство нуждается в систематическом обслуживании, поэтому возможность свободного доступа крайне важна (без лишних затруднений).
- Следует размещать охлаждающий агрегат вдали от мощных источников тепла (т.е. не нужно крепить кондиционер над конвектором). Также, если в помещении эксплуатируются приборы с сильными высокочастотными электромагнитными колебаниями (дрель, станки и т.д.), установку стоит сделать вдали от этих помех.

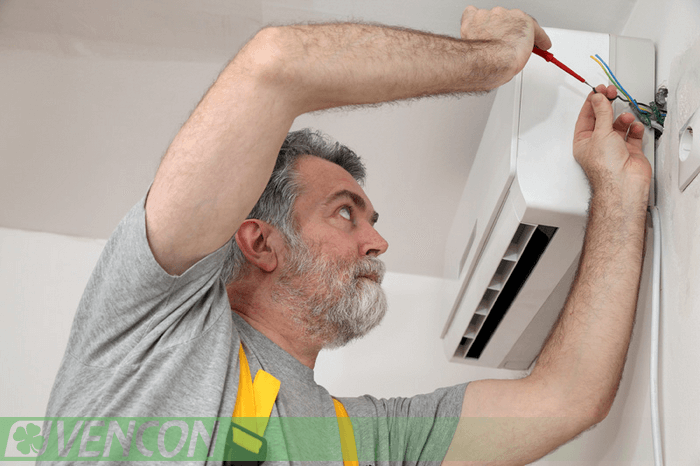

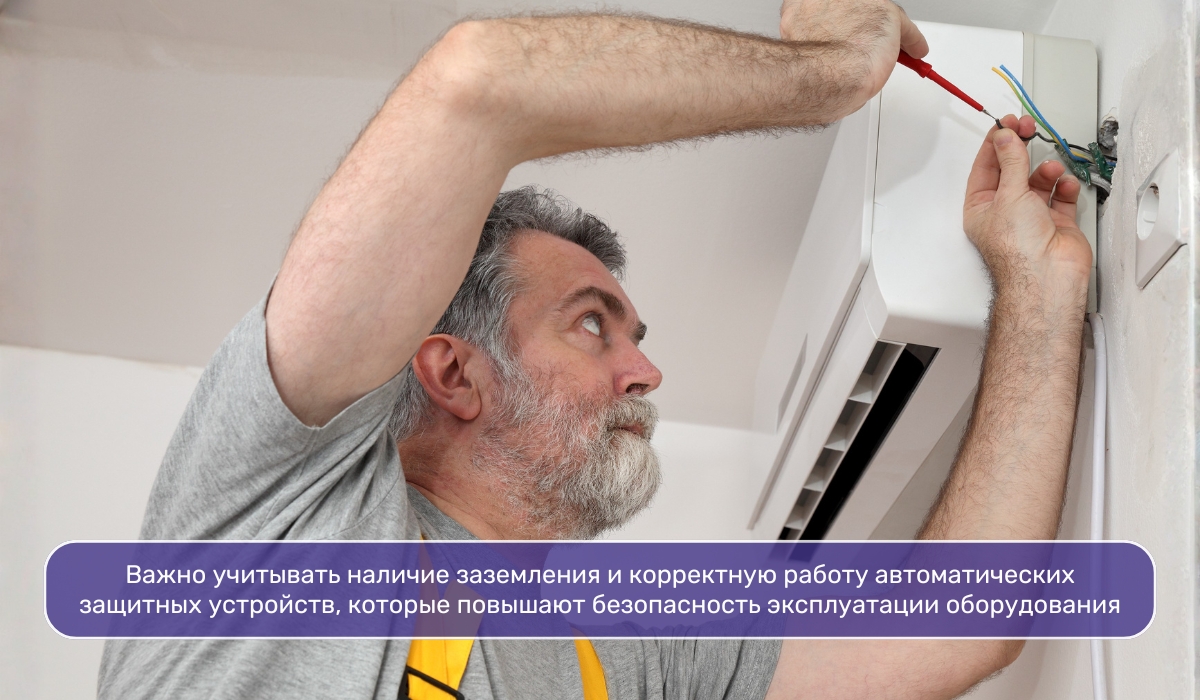

Подключение кондиционера к электросети
Работы внутри комнаты предполагают непосредственно сам монтаж климатического устройства и его подключение к питанию. Если с монтажом все достаточно просто и понятно, то присоединение к электросети — задача более сложная, требующая специальных знаний. Потреблебляемая мощность кВт данного устройства колеблется в пределах от 1,5 до 2,5 (и выше). Поэтому проводка должна быть рассчитана на такую нагрузку. Если нет такой возможности, следует провести отдельный кабель электропитания к щитку. Кондиционер, как и бойлер, микроволновая печь и электрочайник — энергоемкие приборы, которые должны иметь автономную линию. Это избавит от сбоев в работе и внештатных ситуаций (возгорания, например).
Ситуации, при которых кондиционер может быть включен в обычную розетку:
- если устройство имеет маленькую потребляемую мощность;
- если этот кондиционер — мобильный;
- если не будут с кондиционером работать одновременно другие бытовые приборы, подключенные к этой же линии розеток;
- если электросеть имеет высокую нагрузочную способность.
Старая проводка, как правило, сделана из алюминия, имеет малую площадь сечения и значительно изношена. Не рекомендуется пользоваться кондиционером в этом случае, чтобы не повредить ее. Придерживаясь правил, можно избежать замыкания и поломки техники.

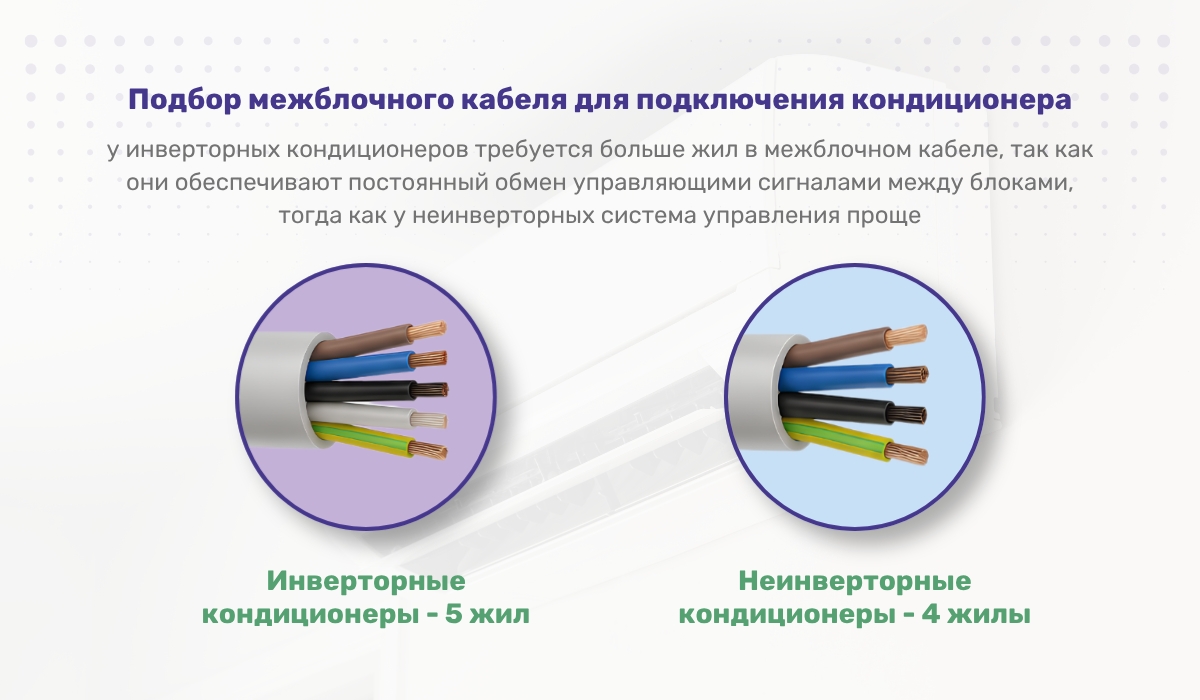

Чтобы оборудовать автономную линию электрической сети для бытового кондиционера, следует учитывать мощность кондиционера. Для самых маленьких кондиционеров рекомендуются кабели 3х1,5. Также стоит установить автоматический выключатель и выполнить заземление. В электропитании нуждается не только внутренний блок кондиционера, но и внешний. Сейчас подавляющее большинство кондиционеров инверторного типа, и питание подается на внешний блок. А тот, в свою очередь, «делится» электроэнергией с внутренним блоком. Но старые кондиционеры, где питание подавалось на внутренний блок, до сих пор находятся в эксплуатации. Это реализуется с помощью межблочной трассы, соответственно сечение жил межблочного соединения должно соответствовать автономной линии. В отличие от общей линии питания, которая имеет три жилы, межблочный кабель должен иметь 5 или 4 жилы (в зависимости от типа кондиционера: инверторного или неинверторного).
Учитывая вышесказанное, сделайте замеры и проведите нужные расчеты. Схема должна четко отображать размещение крепежных элементов, трассу дренажей, кабелей и медных трубок. Эти трассы можно провести вместе с помощью монтажного короба. Теперь можно смело приступать к воплощению схем-плана в жизнь!
