Как подключается стабилизатор напряжения — выбор оборудования, выбор места и схемы монтажа
Используя ежедневно различную технику, часто мы не задумываемся о том, какое напряжение нужно для ее стабильной работы и насколько показатели в электросети соответствуют требуемым. На уровень напряжения влияют погода, износ электропроводки, изменение нагрузки в различные периоды времени не только в пределах конкретного объекта, но и населенного пункта в целом. Если вы почитаете инструкцию к своим бытовым электроприборам, компьютерной и прочей технике, вы увидите, что поломки, вызванные перепадами напряжения, не покрываются гарантией. Именно поэтому мы рекомендуем нашим клиентам приобретать защитное оборудование и используем его сами. Если ранее выбор стабилизаторов напряжения был ограничен, то в наши дни рынок изобилует модулями, которые отличаются производительностью, широтой рабочих диапазонов, возможностями управления, назначением, внешним видом (габаритами, цветом, формами и дизайном). Это дает возможность для каждого из случаев выбрать оптимальный вариант с учетом нагрузки, того, какая схема стабилизатора напряжения будет оптимальна для вашего объекта, бюджета и прочих параметров. Если вы не знаете каким устройствам отдать предпочтение, изучите рейтинги лучших стабилизаторов напряжения, составленные экспертами, в них собраны наиболее долговечные модели, которые обеспечивают высокую точность показателей на выходе.
Выбор места установки защитного оборудования, схемы подключения его к отдельному электроприбору или нескольким объектам, зависят непосредственно от самого стабилизатора.
Какие стабилизаторы напряжения можно подключать по назначению
Перед тем, как определяться с местом, схемой и методом подключения стабилизатора, важно ответить для себя на ряд вопросов, среди которых основными являются:
- Вам нужно устройство для обеспечения стабильным напряжением отдельного электроприбора (холодильника, телевизора, ПС и прочего) или вам нужен стабилизатор для офиса, дома, квартиры, производственного помещения, медицинского учреждения в целом. В 1 случае это будет компактная маломощная модель, которую можно разместить рядом с электроприбором. Во 2 – оборудование займет больше места и будет стоить дороже, но оно эффективно защитит всю технику в помещении.
- С каким количеством фаз должно работать оборудование, от этого зависит нужен вам однофазный стабилизатор или трехфазный.
- Какую нагрузку необходимо питать. Для определения этого показателя необходимо рассчитать мощность всех электроприводов, которые будут подключены через стабилизатор. Важно учесть, что при запуске у некоторой техники пусковая мощность превышает рабочую (например, у холодильника, электродрели, пылесоса). К тому же, если регулировка напряжения будет осуществляться не для 1 прибора, а сразу для всей сети, стоит заложить небольшой запас мощности (10-25 %), на тот случай если у вас добавится дополнительная электротехника. Так, если для дома (бытовых нужд) достаточно оборудования мощностью до 29 кВт, то для коммерческих и производственных объектов часто нужны промышленные стабилизаторы напряжения (мощностью от 30 кВт).
- Исходные параметры электроэнергии и задача, которую нужно решить — повысить, понизить напряжение, какова должна быть скорость реакции и точность стабилизации.
- Сколько места и где вы можете выделить под установку оборудования — от этого зависят габариты стабилизаторов, внешний вид (дизайн корпуса). Если вы планируете контролировать работу оборудования, тогда обратите внимание на наличие дисплея и панели управления (доступный функционал).
Если вы сомневаетесь, что можете самостоятельно определиться с подходящим типом выпрямителя, воспользуйтесь советами профессионалов по выбору стабилизатора или обратитесь за помощью к экспертам Венкон.
Установка стабилизатора напряжения — выбор места
На выбор места для монтажа стабилизаторов влияет несколько факторов.
Назначение стабилизатора напряжения
Если вы выбрали стабилизаторы напряжения для телевизора, холодильника, кондиционера и прочей (конкретной) бытовой техники, то его можно разместить непосредственно возле устройства после розетки. Для этого достаточно вилку телевизора, компьютера, морозильной камеры включить в соответствующий разъем на выпрямителе, а его в свою очередь – к электропроводке. Пошаговые рекомендации о том, как подключить стабилизатор напряжения к розетке описаны в инструкции к оборудованию.
Если у вас стабилизатор на весь дом, квартиру, офис, помещение коммерческого и прочего назначения, тогда его удобнее всего размещать возле щитка или подстанции.
Тем, кто выбирает стабилизаторы напряжения для майнинга или персональных компьютеров, серверных, рекомендуем обратить внимание на устройства, которые совмещают функцию AVR и имеют встроенные/внешние батареи для обеспечения аварийного питания в периоды, когда электрика отключается полностью или ее параметры выходят за пределы рабочих.
Условия эксплуатации стабилизатора
В ряде случаев техника, для которой необходимо контроль и корректировка напряжения на выходе, находится в зоне с повышенной влажностью или там, где наблюдаются перепады температуры. Поэтому стабилизаторы для насосных станций, стиральных машин часто размещают в соседних помещениях, где влажность ниже и нет частых колебаний температуры воздуха. В таких случаях схема подключения стабилизатора напряжения будет несколько сложнее.
Габариты и внешний вид — эргономика
В зависимости от того, где и сколько места вы можете выделить под оборудование, выбирайте подходящий по техническим параметрам:

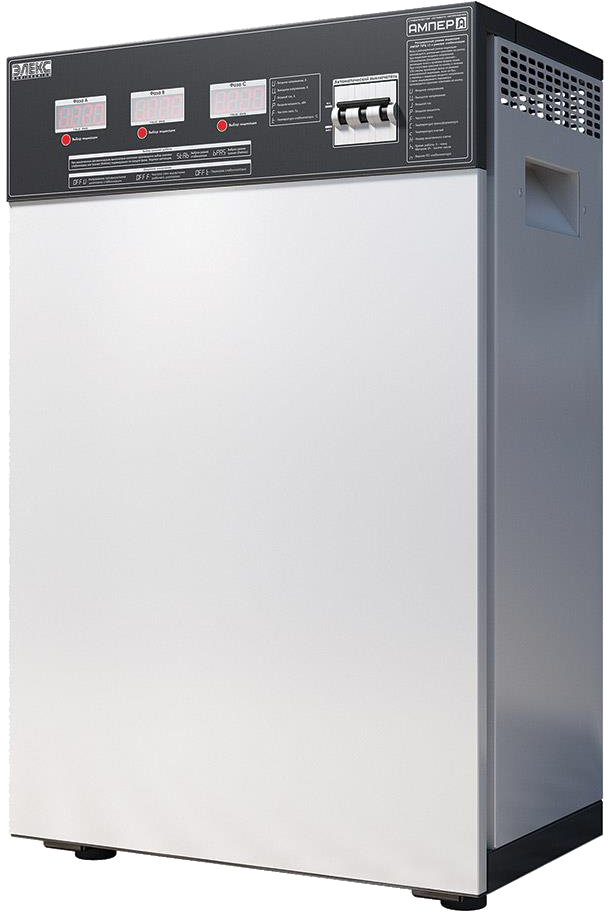

- напольный стабилизатор напряжения — чаще всего это крупногабаритные устройства, которые размещают в технических помещениях. Они оптимальны для крупных домовладений, офисов, производств, складов, мест общего пользования;

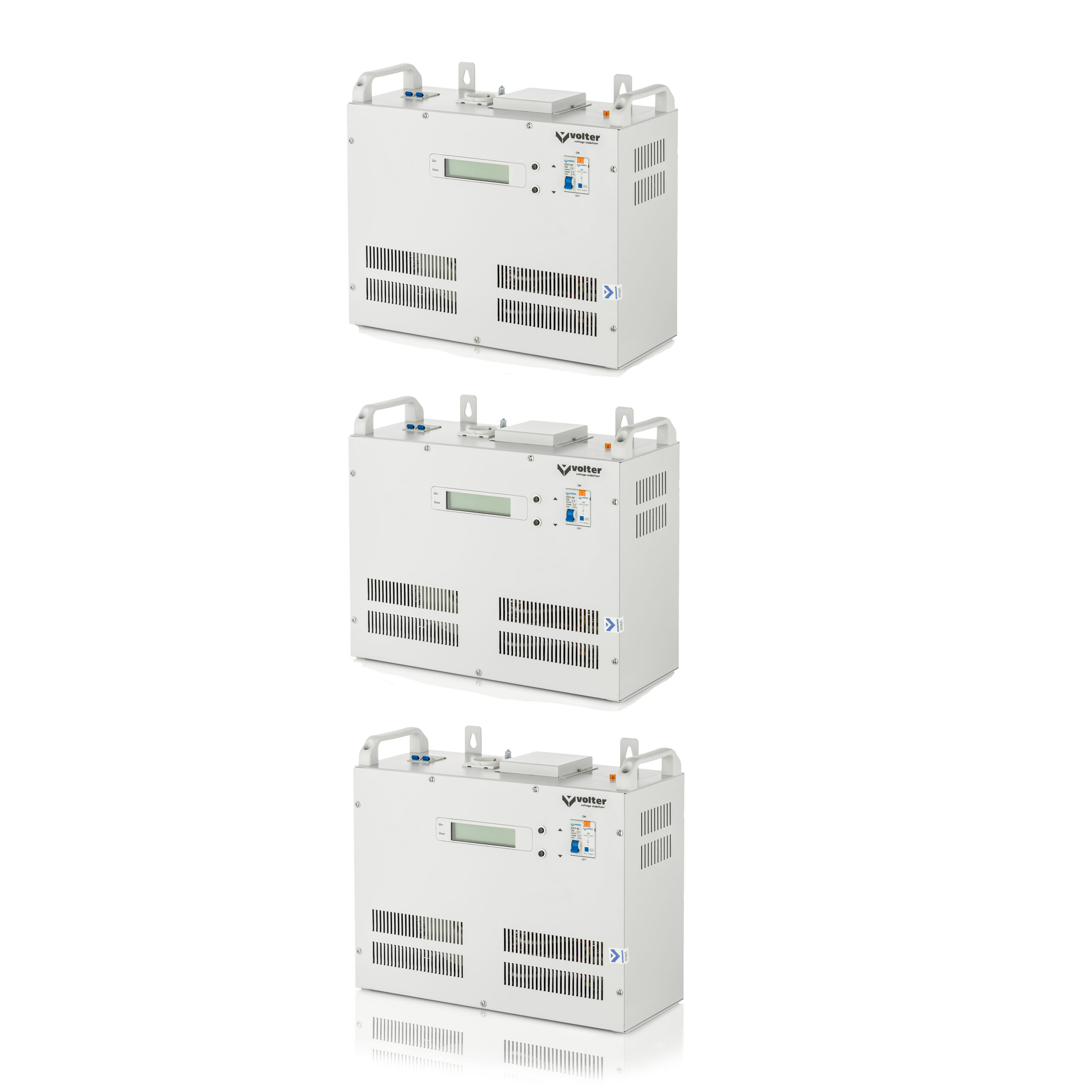

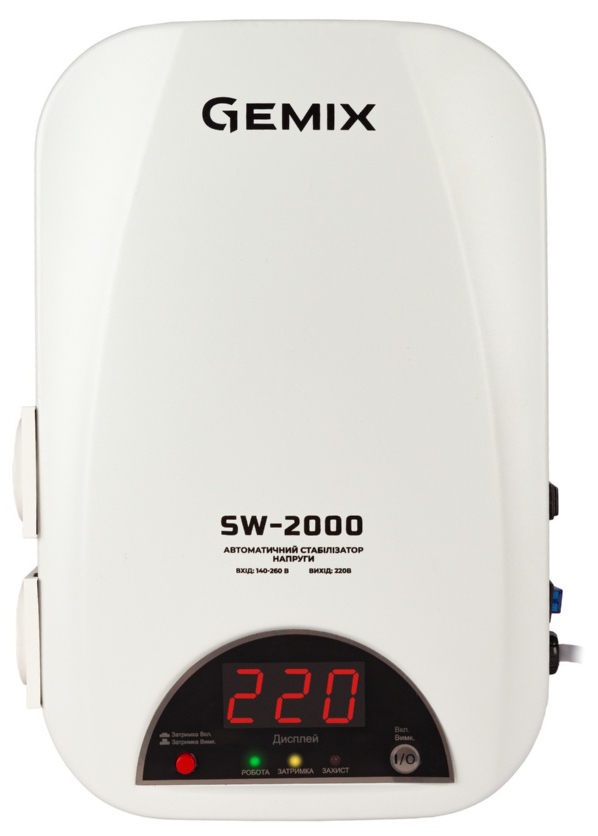

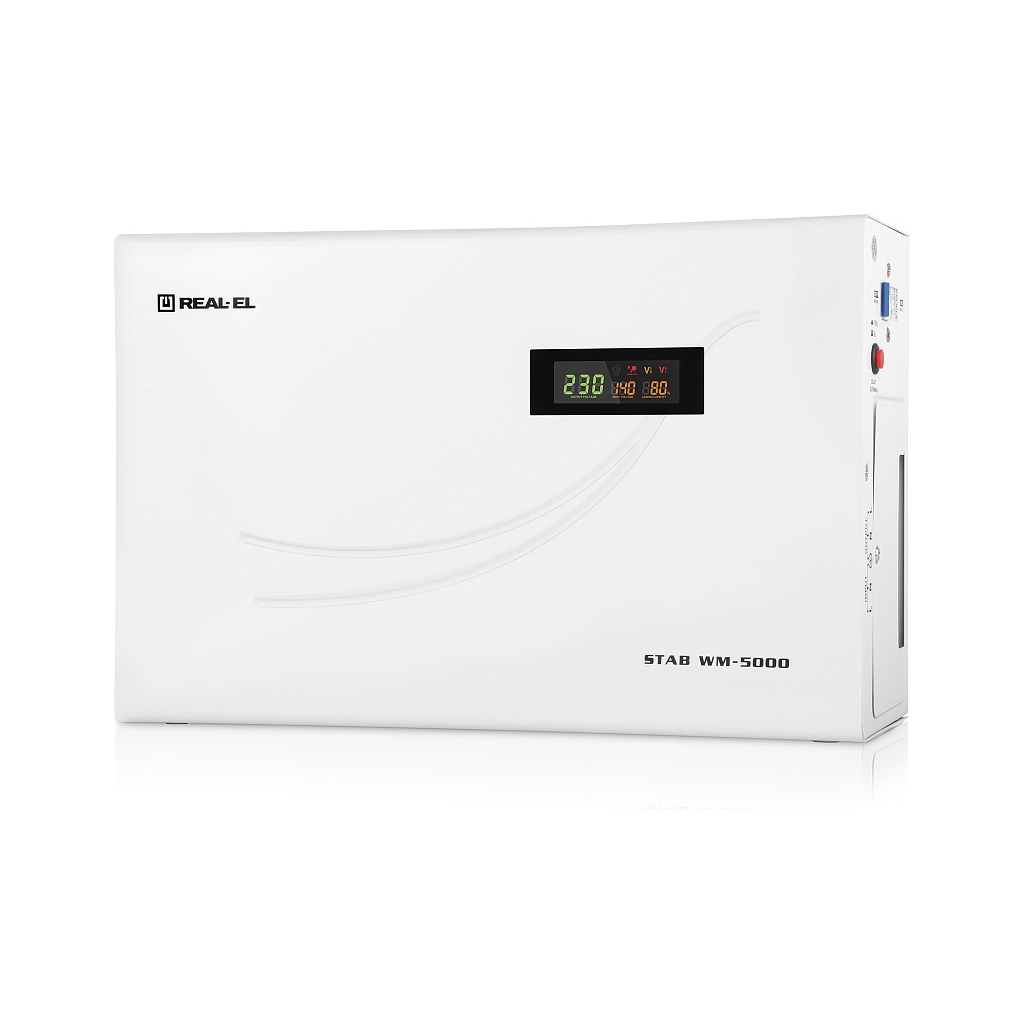

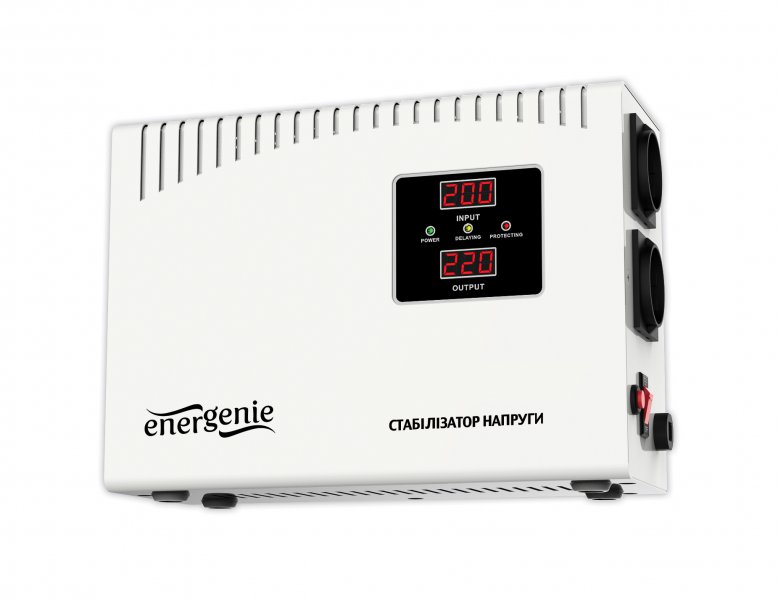

- настенный стабилизатор напряжения, среди них есть компактные варианты, которые можно разместить в квартире рядом со щитком;

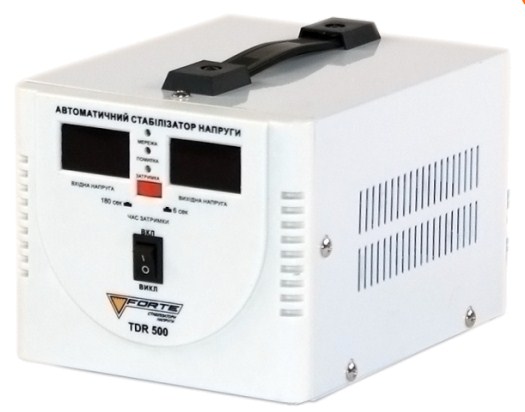

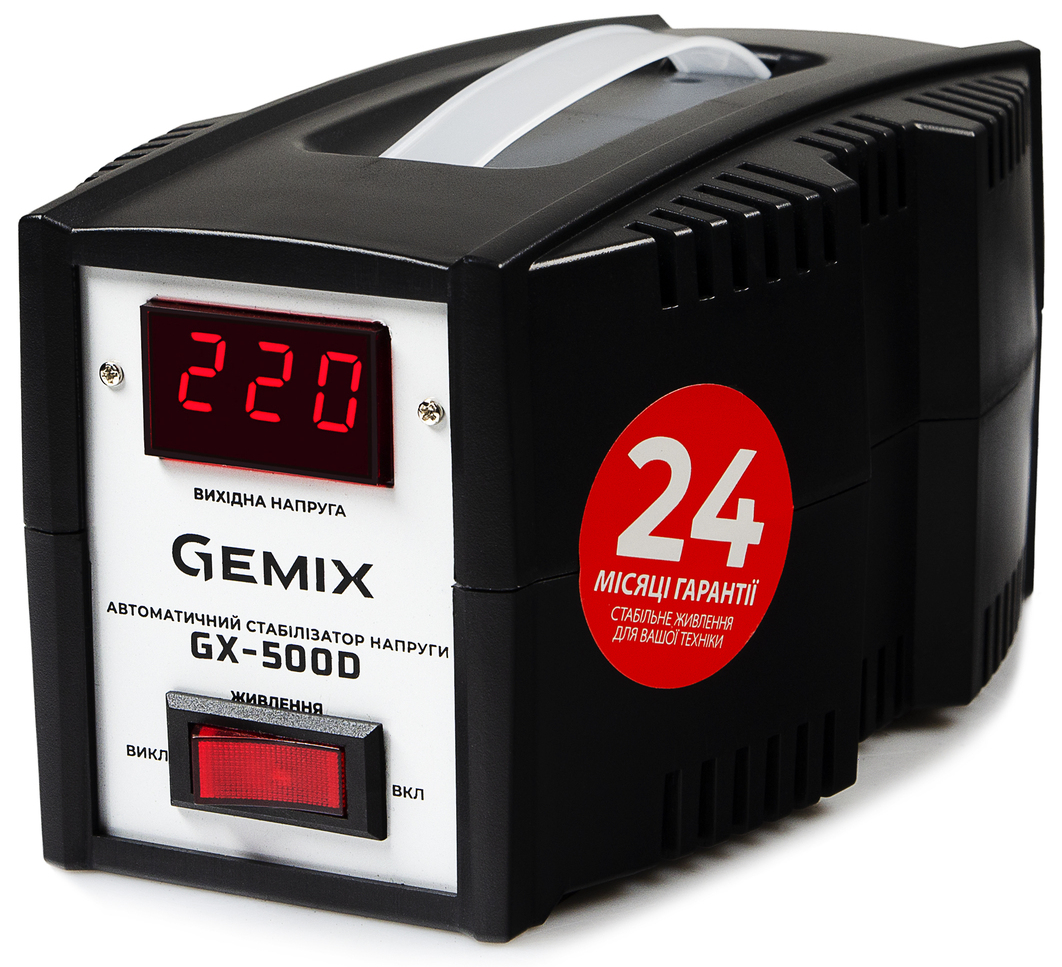

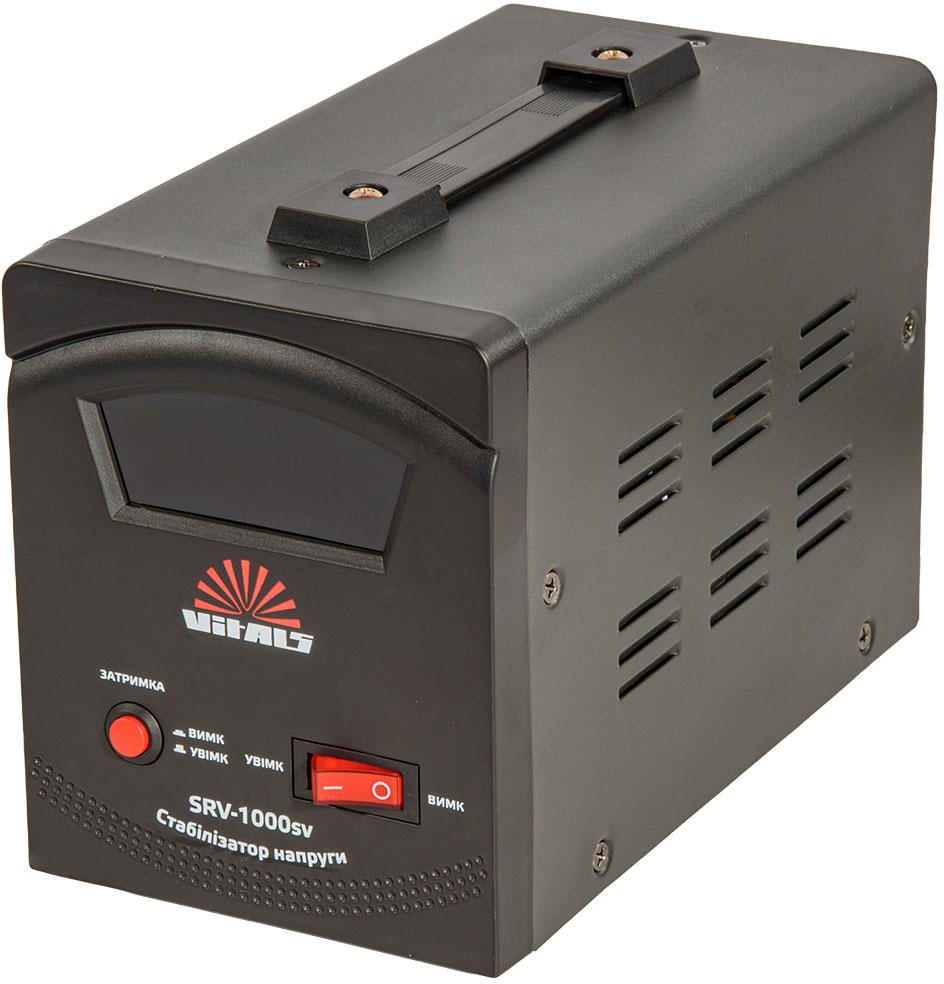

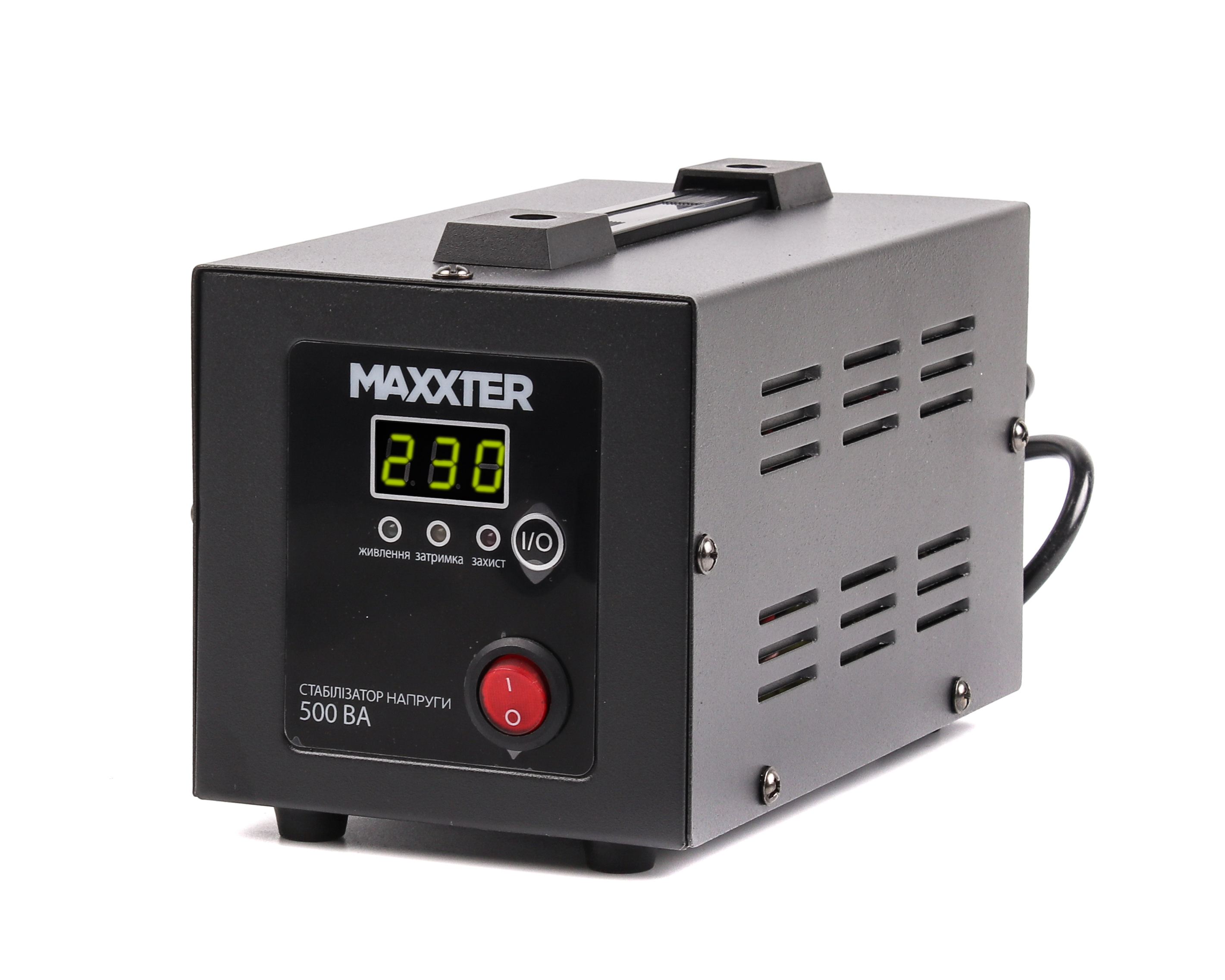

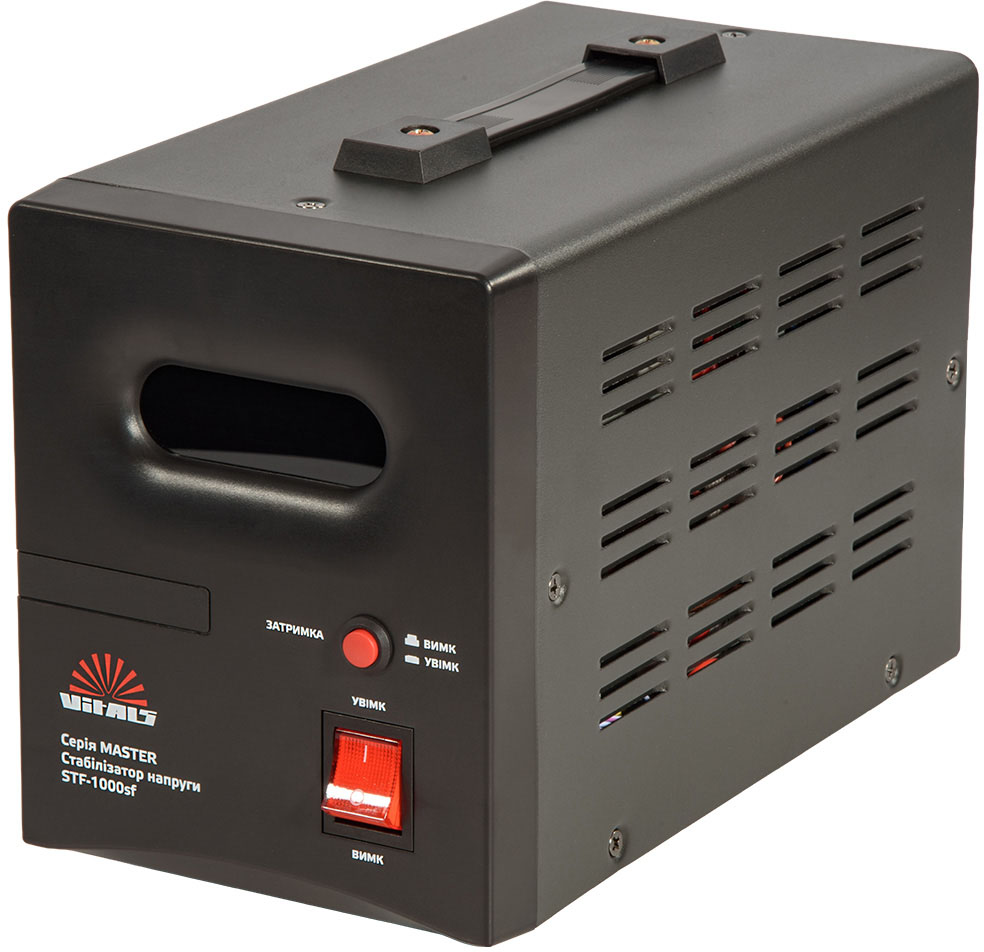

- настольную модель или ту, которую можно разместить на полке рядом с системным блоком, медицинским оборудованием, музыкальным центром и прочими электроприборами.
Чтобы техника и стабилизаторы качественно и без сбоев выполняли свои функции, доверяйте монтаж электрооборудования, отладку и обслуживание сертифицированным мастерам.
Как установить и подключить стабилизатор напряжения — возможные варианты

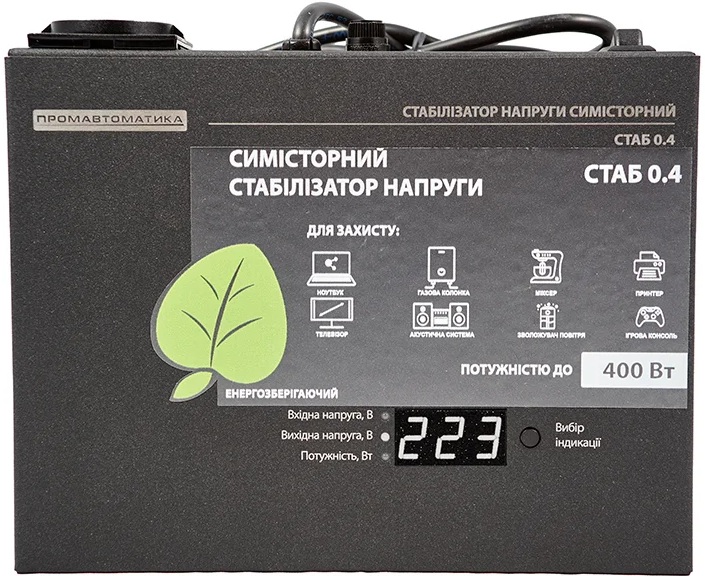

Производители предлагают пользователям симисторные стабилизаторы напряжения, тиристорные, релейные, инверторные и прочие варианты. Каждый из них может использоваться на разных объектах, изменяя параметры тока до нужного уровня. Давайте разберем наиболее частые варианты подключения выпрямителей к источнику энергии и нагрузки к технике.
Как подключить регулятор напряжения 220 В

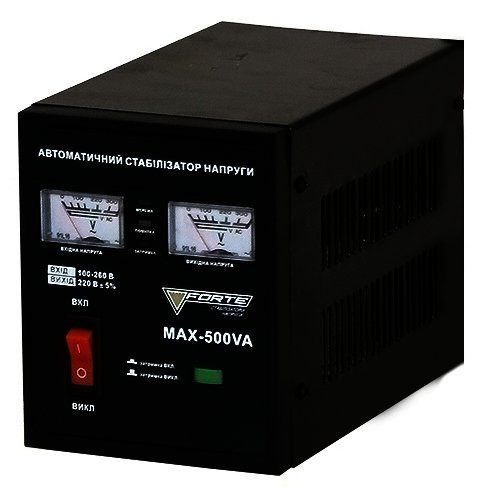

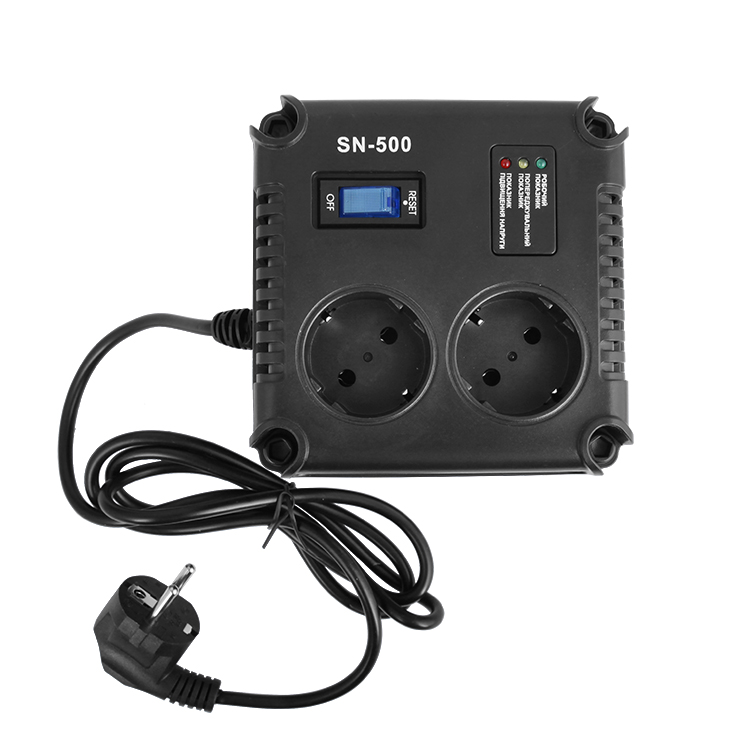

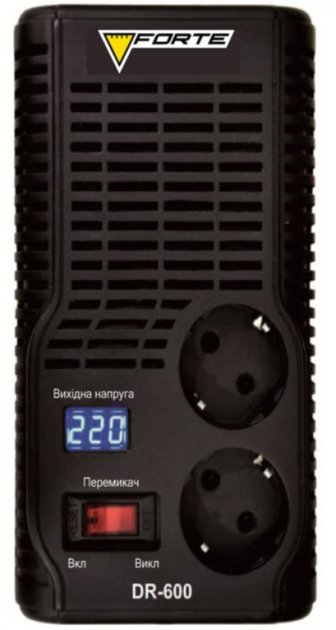

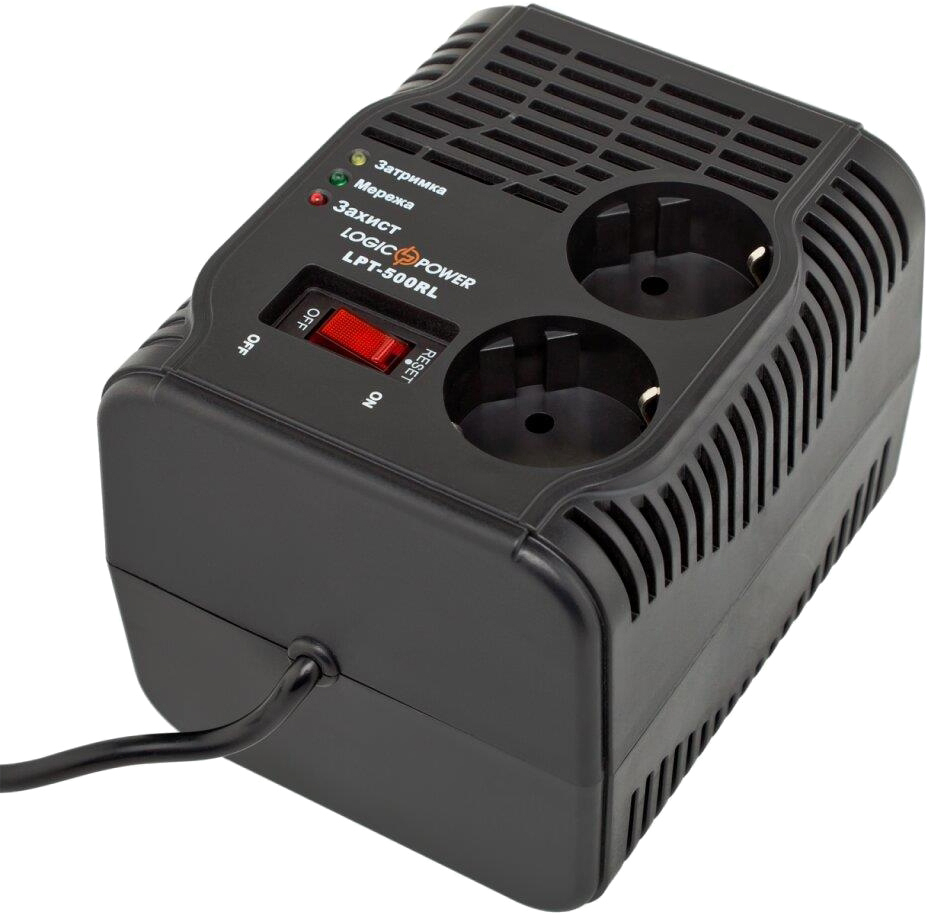

Исходя из своего опыта, можем сказать, что подключение устройства через розетку является наиболее простым вариантом. Для такого монтажа не нужно специальных инструментов. Чаще всего это компактные стабилизаторы напряжения 0,5 кВт — 2,5 кВт к которым подключают холодильники и морозильные камеры, телевизоры и домашние кинотеатры, компьютерную технику. Такие выпрямители имеют на корпусе 1 или несколько разъемов для подключения нагрузки, часто имеют дисплей, на котором отображаются текущие параметры работы и гранично допустимые. Стабилизаторы напряжения в розетку включаются с помощью кабеля с евровилкой, после чего нужно настроить нижнюю и верхнюю границу при которых оборудование будет выполнять свои функции. Затем нужно постепенно подключать нагрузку, включая вилки в соответствующие разъемы и контролируя параметры.
Устройства, мощность которых превышает 3 кВт, могут не иметь кабеля с вилкой, так как предполагается их подключение в разрыв электро кабеля, идущего от щитка к нагрузке, с помощью клемм. Перед началом работ нужно обесточить систему. В ходе работ важно не перепутать фазу клемма L1 и ноль N, при соединении их с соответствующими жилами. Стабилизатор может работать с 1 устройством или с определенной группой электроприборов (розеток), при этом их желательно выводить на отдельный автомат. Наличие заземления при подключении выпрямителя напряжения является обязательным, чтобы предотвратить риск поражения током.
Стабилизаторы напряжения 220 В могут быть трехконтактными (фаза вход/выход и ноль) и четырехконтактными (с входами фаза и ноль, выходами фаза и ноль). Хотим обратить ваше внимание на то, что при подключении к стабилизаторам напряжения с розетками нагрузки, важно следить, чтобы суммарное энергопотребление не превышало допустимое. Лучше, когда есть небольшой запас мощности и выпрямитель работает не на критически высоких показателях.
Как подключить стабилизатор напряжения на весь дом
Тут мы расскажем про основные правила, которые стоит соблюдать, выполняя подключение стабилизатора напряжения в частном доме:
- Выбор схемы необходимо осуществлять с учетом особенностей объекта. В зависимости от целей пользователя, можно подключить питание всех электроприборов (включая освещение) в доме через выпрямитель, или отдельных групп, выводя их на индивидуальные автоматы.
- Все работы по установке и подключению стабилизаторов напряжения для дома рекомендуем проводить предварительно, отключив ток. По возможности лучше между счетчиком и выпрямителем установить автомат с УЗО. Также важно позаботиться о наличии заземления, иначе велик риск пробоя тока на элементы системы.
- Выбирая кабель, обращайте внимание на его сечение. Чем выше мощность устройства и сила тока, тем большим должно быть сечение, чтобы обеспечить стабильную работу.
- Желательно осуществлять, разместив выпрямитель сразу после щитка, в сухом хорошо проветриваемом помещении, расположив оборудование таким образом, чтобы ничего не мешало воздушному охлаждению. Перед началом работ важно убедиться, что вы правильно определились с мощностью. Так для небольших домов может быть достаточно стабилизатора напряжения на 7 кВт, для домовладений в несколько этажей с собственной скважиной, котлом отопления и множеством прочих электроприборов – нужны более мощные выпрямители, например на 11 кВ и выше. Домов с мастерскими и прочих объектов, на которых значительное энергопотребление, стоит рассмотреть модели от 20 кВт. Чтобы оборудование работало стабильно, рекомендуем выбирать стабилизатор с запасом мощности 15-20 %.
- Если вы выбрали напольную модель выпрямителя, размещайте ее на подставке, которая защитит от попадания влаги при возникновении аварийных ситуаций. Поверхности, которые соприкасаются с настенными стабилизаторами должны быть выполнены из термостойких материалов.
- Для гибридных стабилизаторов напряжения (релейно-симисторных) и сервоприводных, может понадобиться звукоизоляция, если они находятся в помещениях рядом со спальнями и прочими комнатами, в которых важна тишина.
- Перед закреплением убедитесь, что поверхность, на которой будет размещено оборудование, имеет достаточный запас прочности и вы выбрали крепежи, способные выдерживать вес агрегатов длительное время.
- При использовании многопроволочных проводов из меди, для обеспечения максимального контакта желательно использовать обжиматели и специальные гильзы.
- По завершению работ, перед тем как отрегулировать стабилизатор напряжения, важно убедиться в том, что фаза и ноль не перепутаны, все контакты заизолированы и нет коротких замыканий. Только после этого стоит включать автомат и приступать к отладке параметров. Гораздо проще управлять, если выбрать стабилизаторы напряжения с WEB интерфейсом или хотя бы с дисплеем.
- Мощное электрооборудование (нагрузку) желательно подключать параллельно, с использованием дополнительных автоматов.
Если вы не имеете опыта таких работ, лучше обратитесь к профессионалам, которые имеют достаточно знаний, практических навыков и соответствующие инструменты.
Как подключить стабилизатор напряжения в квартире
Так как в большинстве случаев счетчик и щиток размещаются в коридоре, пространство которого и так ограничено, то стабилизатор для квартиры чаще всего имеет компактные размеры. Они располагаются за счетчиком (а не перед), так как выпрямитель тоже потребляет энергию. Чтобы его работа была эффективной, рекомендуем:
- перед ним установить УЗО;
- предусмотреть запас мощности не менее 15 %;
- использовать для подключения медные многожильные провода соответствующего сечения;
- не пренебрегать заземлением;
- если вам нужна защита осветительных приборов от перепадов напряжения, тогда имеет смысл вывести розетки на отдельный автомат и подключить только к этой группе выпрямитель;
- при выборе подходящего устройства отдавать предпочтения малошумным типам, например, можно выбрать среди релейных стабилизаторов напряжения, симисторных и инверторных;
- перед тем как настроить стабилизатор напряжения до возобновления питания, важно убедиться, что монтаж и подключение выполнены без ошибок, а нагрузка не превышает мощность оборудования.
В некоторых случаях важно иметь возможность обеспечить непрерывное питание систем безопасности. Поэтому часто владельцами квартир для этих целей используются источники бесперебойного питания. При этом количество приборов, выступающих в качестве нагрузки, ограничивается разъемами (выходными розетками) на корпусе ИБП. Чтобы расширить функционал и обеспечить большее количество точек аварийным питанием, иногда систему с аккумуляторами подключают к щитку в квартире. Такое решение дает возможность снять ограничение по количеству элементов, которые могут быть нагрузкой, при условии достаточной мощности агрегата с аккумуляторами. Перед тем, как подключить ИБП к щитку в квартире, где используется стабилизатор напряжения, важно:
- Изучить инструкцию бесперебойника, чтобы понять есть ли у него встроенная функция AVR или нет, уточнить – у вас стандартный выпрямитель или же стабилизатор напряжения с байпасом.
- Если ИБП имеет встроенную стабилизацию напряжения (которую нельзя отключить), то его лучше устанавливать до выпрямителя или же подключать питание от него через байпас, чтобы автоматика не вступала в конфликт.
- Для бесперебойников без встроенной функции стабилизации напряжения можно рассмотреть схему их монтажа после выпрямителя.
- В каждом случае желательно выполнять индивидуальный проект до начала работ, просчитывая нагрузку, мощность устройств и учитывая их особенности.
В современных реалиях практически во всех населенных пунктах население сталкивается не только с колебанием напряжения в сети, но и с отсутствием электроэнергии вообще. Одно из решений проблемы — покупка и подключение электрогенератора к дому (зданию в целом), сети с подачей энергии на отдельное помещение или оборудование. Помимо классических методов получения энергии у владельцев помещений пользуются популярностью альтернативные источники — такие, как ветрогенераторы, солнечные батареи и прочие источники возобновляемой энергии. В таких случаях мы часто рекомендуем использовать не только стабилизаторы, но и в ряде случаев нужно выбрать соответствующие по мощности преобразователи напряжения.
Надеемся, что наша статья помогла вам сориентироваться в том, как подсоединить стабилизатор напряжения в вашем случае. Если у вас остались вопросы по характеристикам оборудования, совместимости стабилизаторов с различными электроприборами, вам нужна консультация о том, как подключить стабилизатор напряжения на весь дом, квартиру, офис и отрегулировать его работу, вы можете обратиться за консультацией к экспертам Венкон.
