Виробники техніки безперервно працюють над розширенням її функціоналу та закладають низку захисних функцій, щоб привернути увагу покупців. Але незважаючи на це, все ж таки одна з найчастіших причин, через які обладнання виходить з ладу, є перепади напруги в мережі. Один із найпростіших способів захистити техніку — купити стабілізатор напруги. Якщо ви раніше ніколи не використовували подібне обладнання, рекомендуємо ознайомитися з цією статтею. У ній ми розповімо про те, де та як під'єднувати стабілізатор напруги (про вибір місця та схеми) залежно від його типу та призначення.
Як підключається стабілізатор напруги — вибір обладнання, вибір місця таі схеми монтажу
Використовуючи щодня різну техніку, часто ми не замислюємося про те, яка напруга потрібна для її стабільної роботи та наскільки показники в електромережі відповідають необхідним. На рівень напруги впливають погода, знос електропроводки, зміна навантаження в різні періоди часу не лише в межах конкретного об'єкта, а й населеного пункту загалом. Якщо ви почитаєте інструкцію до своїх побутових електроприладів, комп'ютерної та іншої техніки, ви побачите, що поломки, що викликані перепадами напруги, не покриваються гарантією. Саме тому ми рекомендуємо нашим клієнтам купувати захисне обладнання та використовуємо його самі. Якщо раніше вибір стабілізаторів напруги був обмежений, то в наші дні ринок рясніє модулями, які відрізняються продуктивністю, широтою робочих діапазонів, можливостями керування, призначенням, зовнішнім виглядом (габаритами, кольором, формами та дизайном). Це дає можливість для кожного з випадків вибрати оптимальний варіант з урахуванням навантаження, того, яка схема стабілізатора напруги буде оптимальною для вашого об'єкта, бюджету та інших параметрів. Якщо ви не знаєте, яким пристроям віддати перевагу, вивчіть рейтинги найкращих стабілізаторів напруги, складені експертами, в них зібрані найбільш довговічні моделі, які забезпечують високу точність показників на виході.
Вибір місця встановлення захисного обладнання, схеми під'єднання його до окремого електроприладу або декількох об'єктів залежать безпосередньо від самого стабілізатора.
Які стабілізатори напруги можна підключати за призначенням
Перед тим, як визначатися з місцем, схемою та методом підключення стабілізатора, важливо відповісти для себе на низку запитань, серед яких основними є:
- Вам потрібен пристрій для забезпечення стабільною напругою окремого електроприладу (холодильника, телевізора, ПС та іншого) або вам потрібен стабілізатор для офісу, будинку, квартири, виробничого приміщення, медичної установи в цілому. В 1 випадку це буде компактна малопотужна модель, яку можна розмістити поруч з електроприладом. У 2 — обладнання займає більше місця та коштуватиме дорожче, але воно ефективно захистить всю техніку в приміщенні.
- З якою кількістю фаз має працювати обладнання, від цього залежить потрібен вам однофазний стабілізатор або трифазний.
- Яке навантаження необхідно живити. Для визначення цього показника необхідно розрахувати потужність усіх електроприводів, які будуть підключені через стабілізатор. Важливо врахувати, що під час запуску у деякої техніки пускова потужність перевищує робочу (наприклад, у холодильника, електродрилі, пилососа). До того ж якщо регулювання напруги здійснюватиметься не для 1 приладу, а одразу для всієї мережі, варто передбачити невеликий запас потужності (10-25 %), на той випадок, якщо у вас додасться додаткова електротехніка. Так, якщо для будинку (побутових потреб) достатньо обладнання потужністю до 29 кВт, то для комерційних та виробничих об'єктів часто потрібні промислові стабілізатори напруги (потужністю від 30 кВт).
- Початкові параметри електроенергії та завдання, яке потрібно вирішити — підвищити, знизити напругу, якою має бути швидкість реакції та точність стабілізації.
- Скільки місця та де ви можете виділити під установку обладнання — від цього залежать габарити стабілізаторів, зовнішній вигляд (дизайн корпусу). Якщо ви плануєте контролювати роботу обладнання, тоді зверніть увагу на наявність дисплея та панелі управління (доступний функціонал).
Якщо ви сумніваєтеся, що можете самостійно визначитися з відповідним типом випрямляча, скористайтеся порадами професіоналів щодо вибору стабілізатора або зверніться по допомогу до експертів Венкон.
Встановлення стабілізатора напруги — вибір місця
На вибір місця для монтажу стабілізаторів впливає декілька факторів.
Призначення стабілізатора напруги
Якщо ви вибрали стабілізатори напруги для телевізора, холодильника, кондиціонера та іншої (конкретної) побутової техніки, то його можна розмістити безпосередньо біля пристрою після розетки. Для цього достатньо вилку телевізора, комп'ютера, морозильної камери увімкнути у відповідний роз'єм на випрямлячі, а його зі свого боку — до електропроводки. Покрокові рекомендації про те, як під'єднати стабілізатор напруги до розетки, описано в інструкції до обладнання.
Якщо у вас стабілізатор на весь будинок, квартиру, офіс, приміщення комерційного та іншого призначення, тоді його найзручніше розміщувати біля щитка або підстанції.
Тим, хто обирає стабілізатори напруги для майнінгу або персональних комп'ютерів, серверних, рекомендуємо звернути увагу на пристрої, що поєднують функцію AVR та мають вбудовані/зовнішні батареї для забезпечення аварійного живлення в періоди, коли електрика відключається повністю або її параметри виходять за межі робочих.
Умови експлуатації стабілізатора
У низці випадків техніка, для якої необхідний контроль та коригування напруги на виході, перебуває в зоні з підвищеною вологістю або там, де спостерігаються перепади температури. Тому стабілізатори для насосних станцій, пральних машин часто розміщують у сусідніх приміщеннях, де вологість нижча та немає частих коливань температури повітря. У таких випадках схема підключення стабілізатора напруги буде дещо складнішою.
Габарити та зовнішній вигляд — ергономіка
Залежно від того, де та яку площу ви можете виділити під обладнання, обирайте відповідний за технічними параметрами:

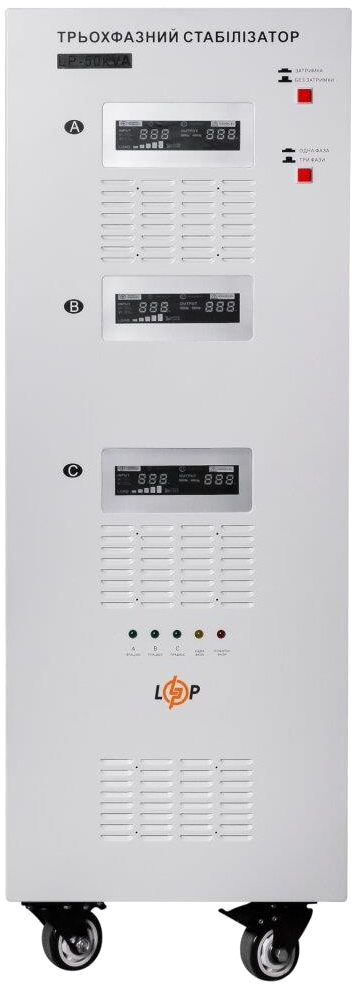

- підлоговий стабілізатор напруги — найчастіше це великогабаритні пристрої, які розміщують у технічних приміщеннях. Вони оптимальні для великих домоволодінь, офісів, виробництв, складів, місць загального користування;

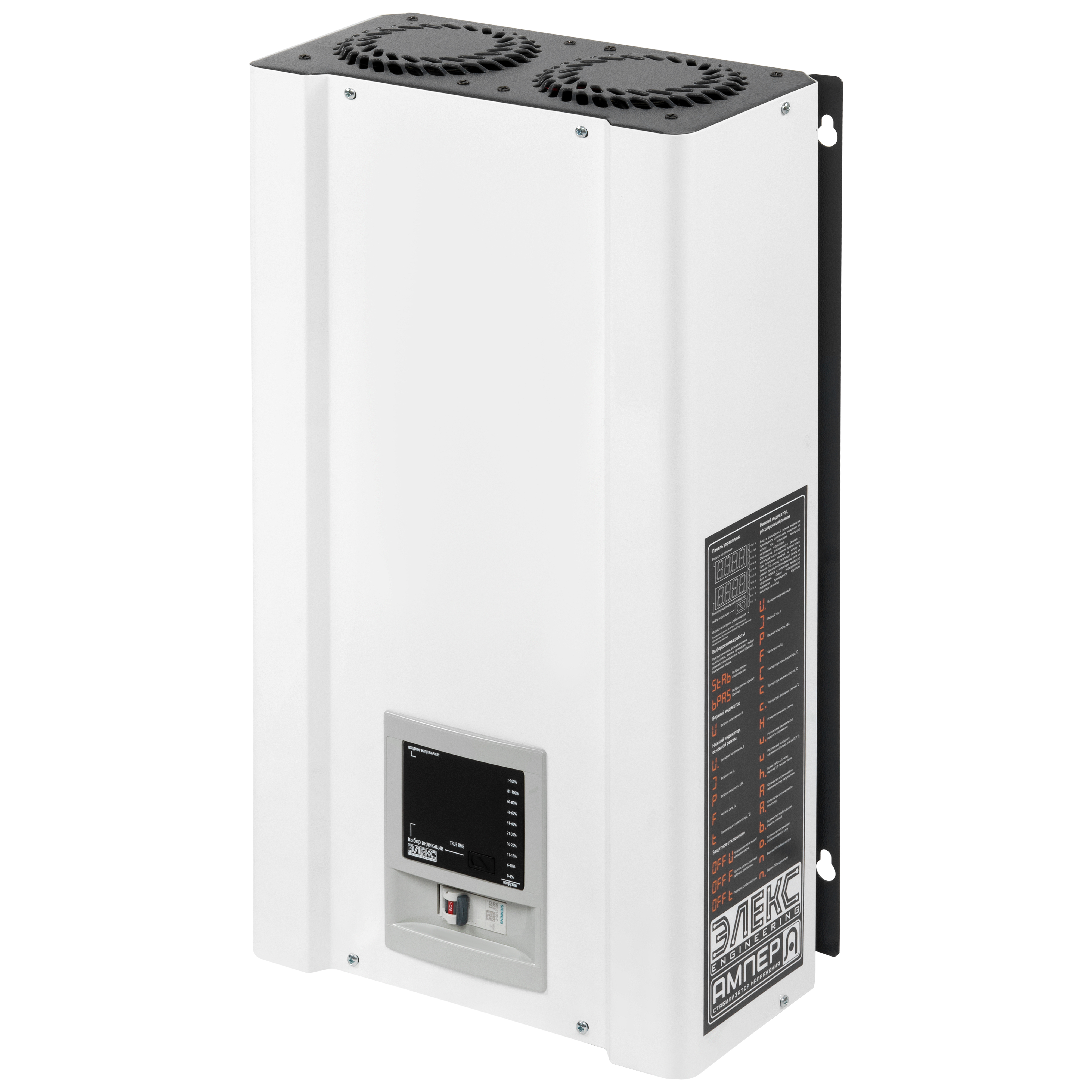

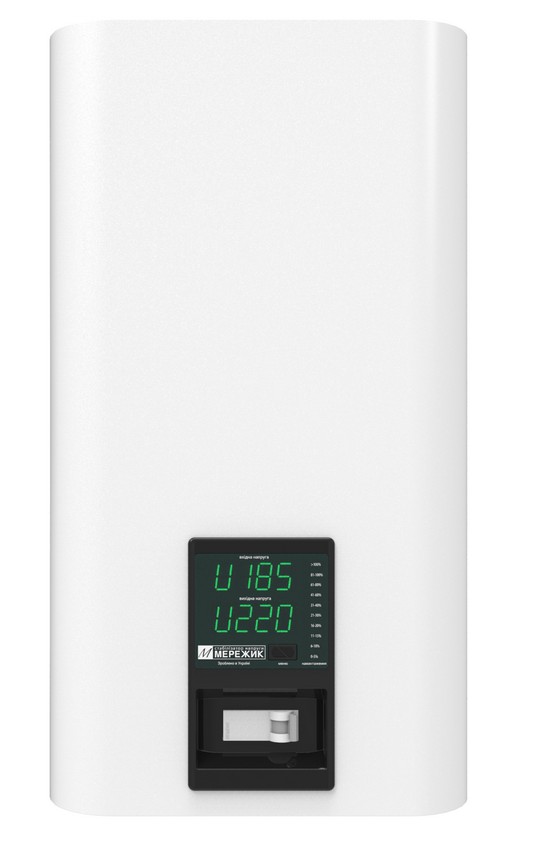

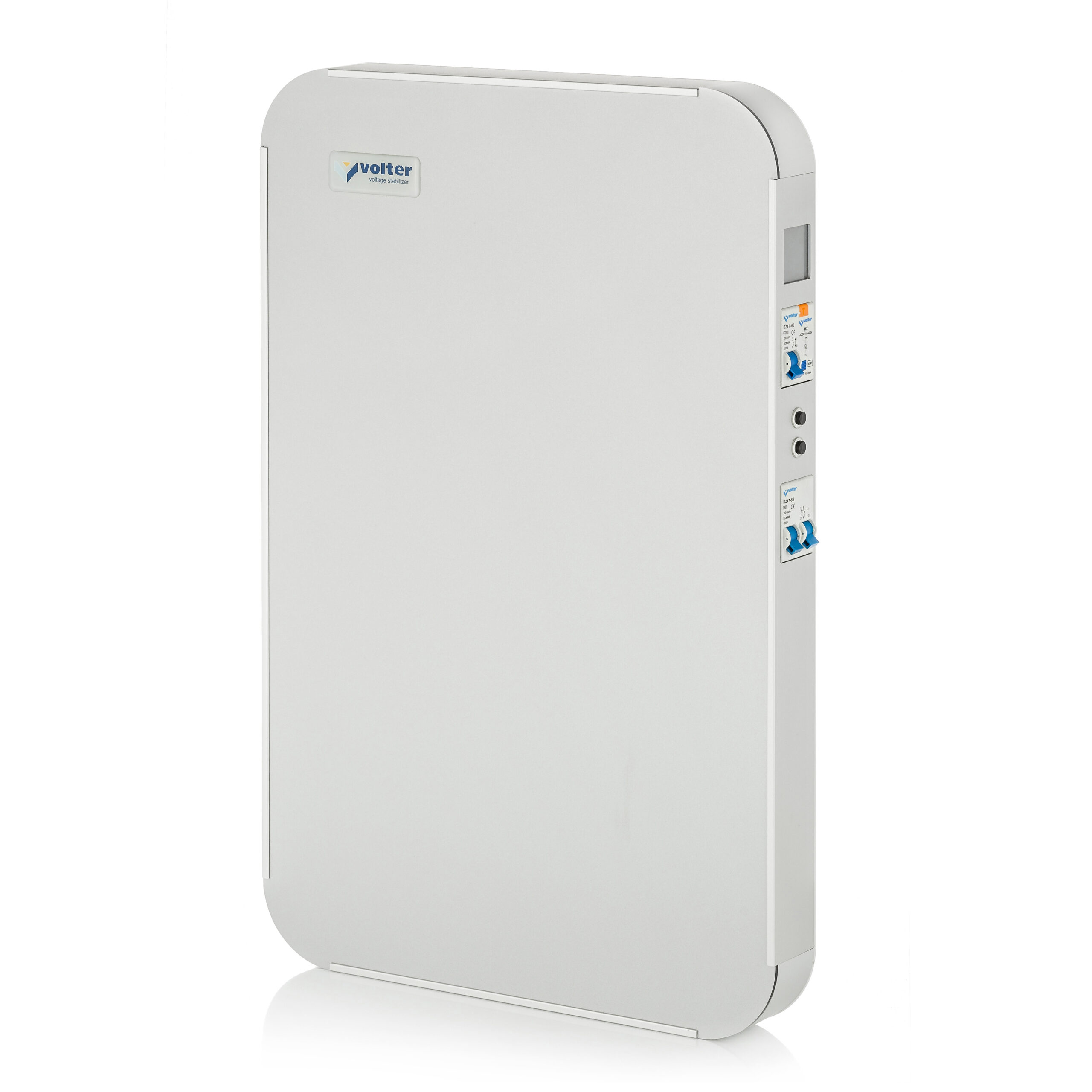

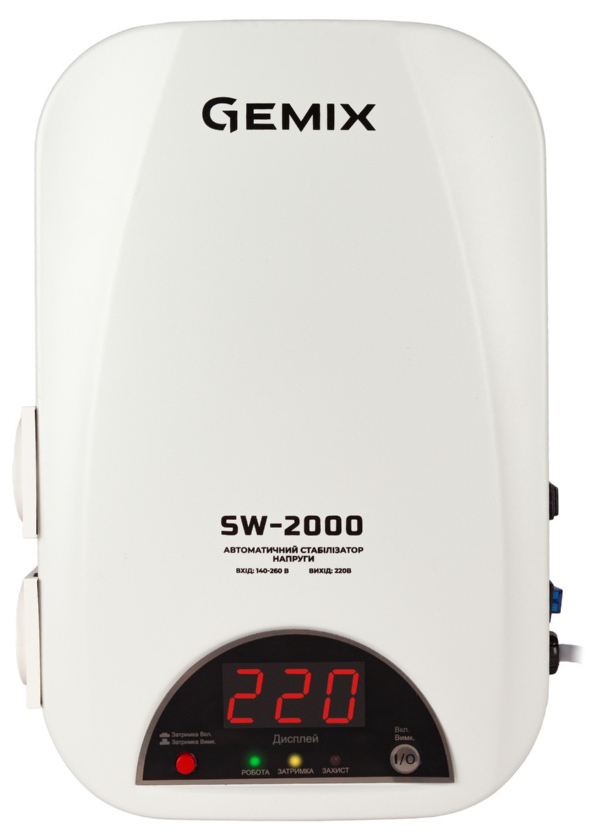

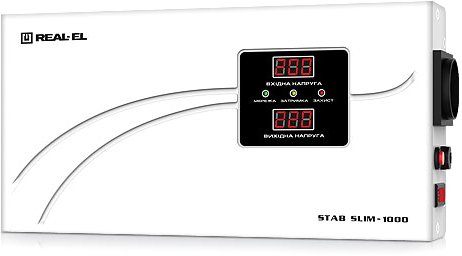

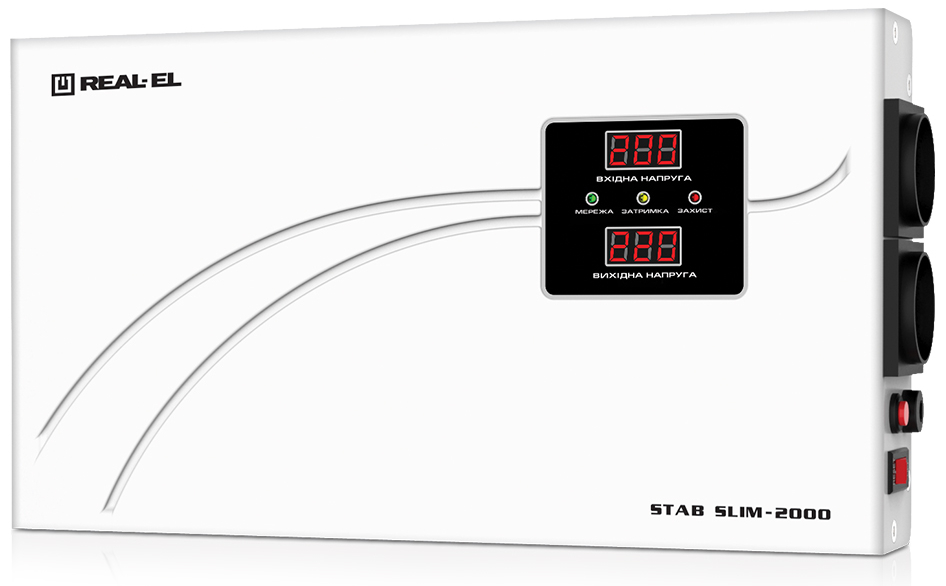

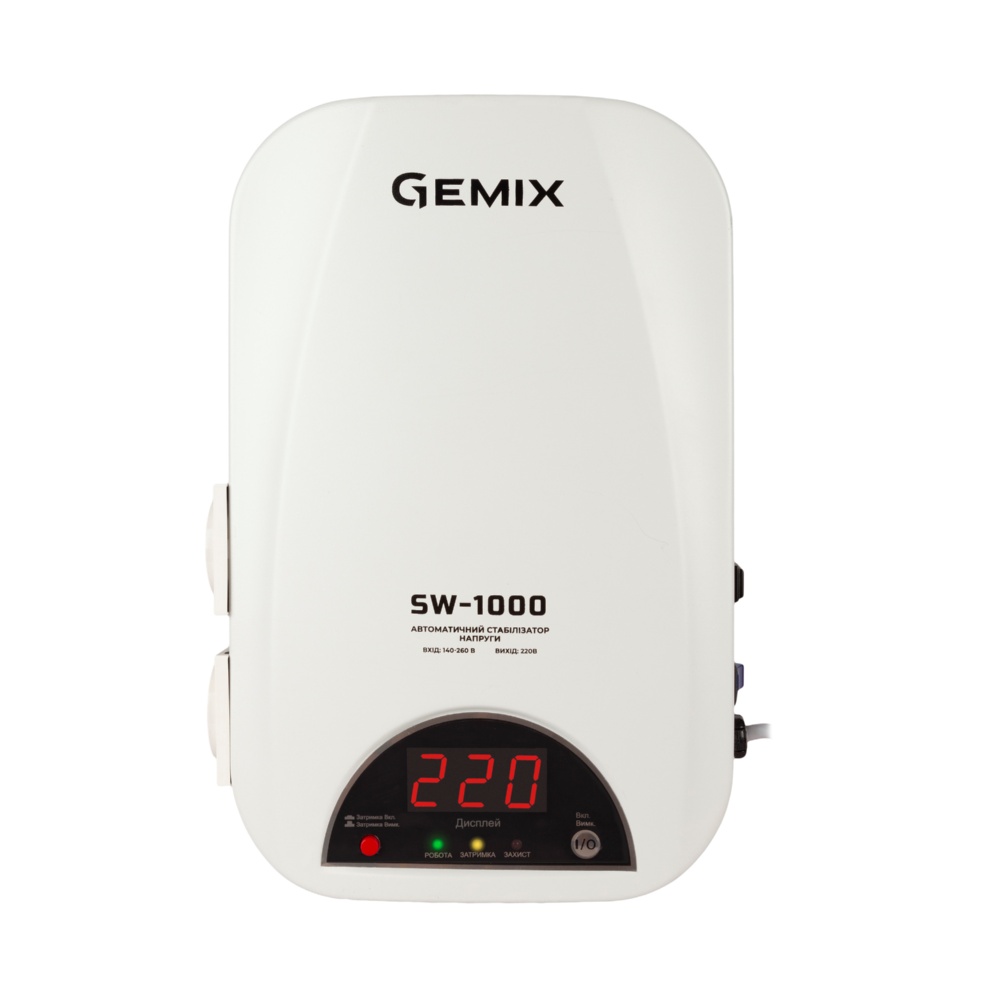

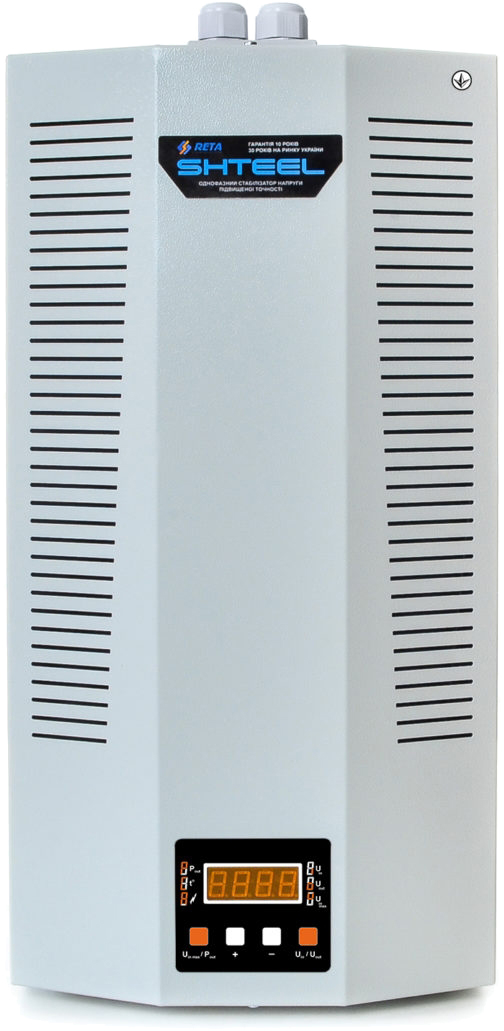

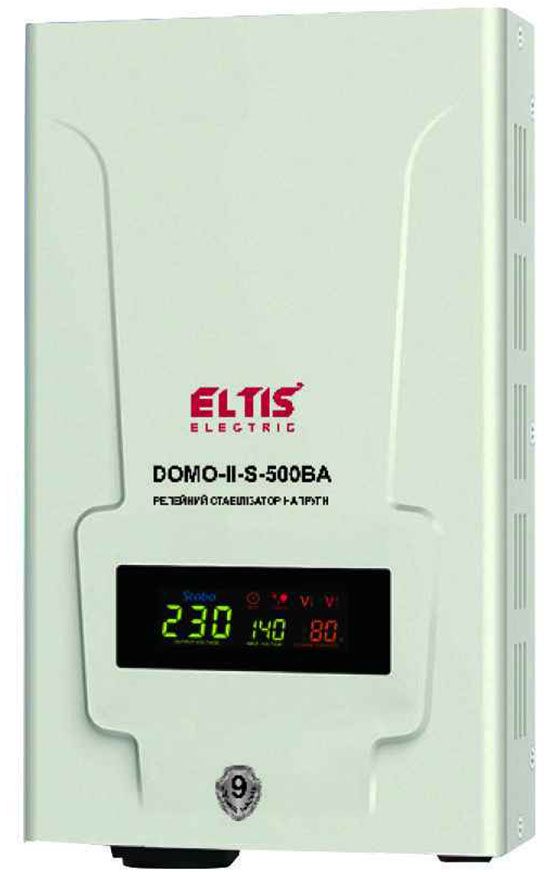

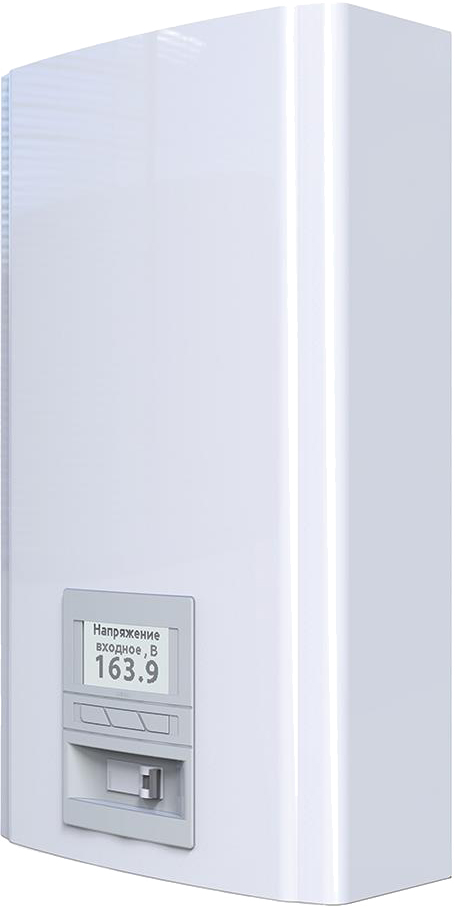

- настінний стабілізатор напруги, серед них є компактні варіанти, які можна розмістити у квартирі поруч зі щитком;

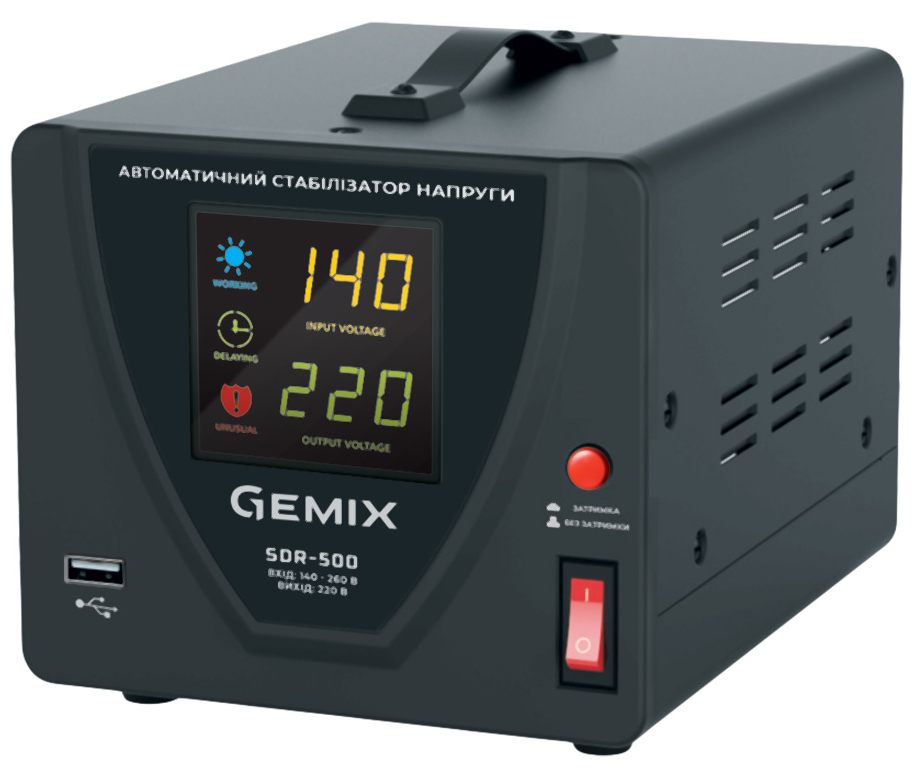

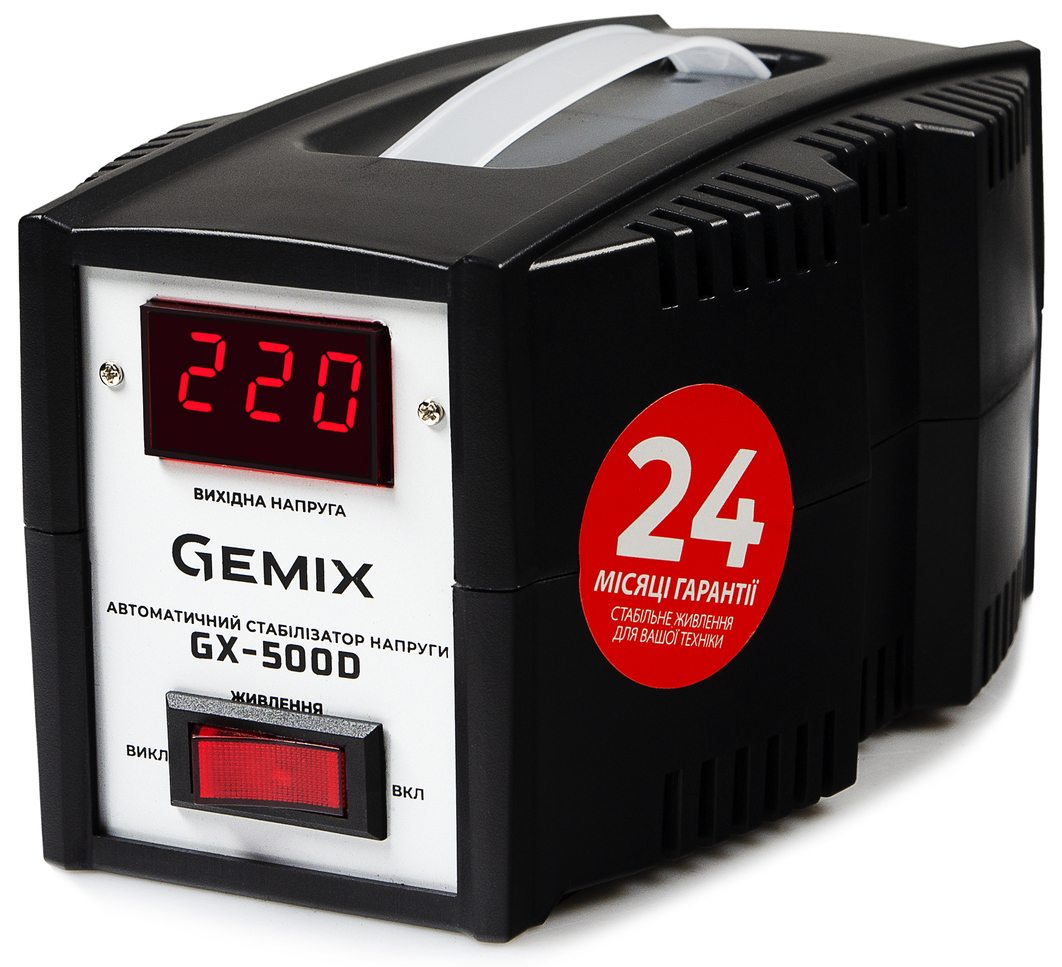

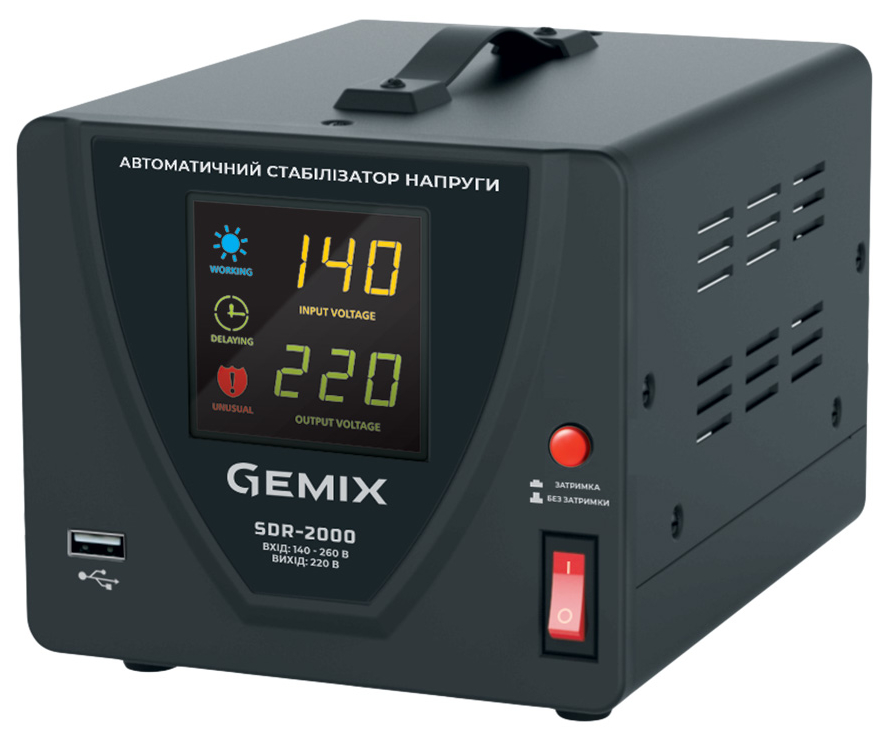

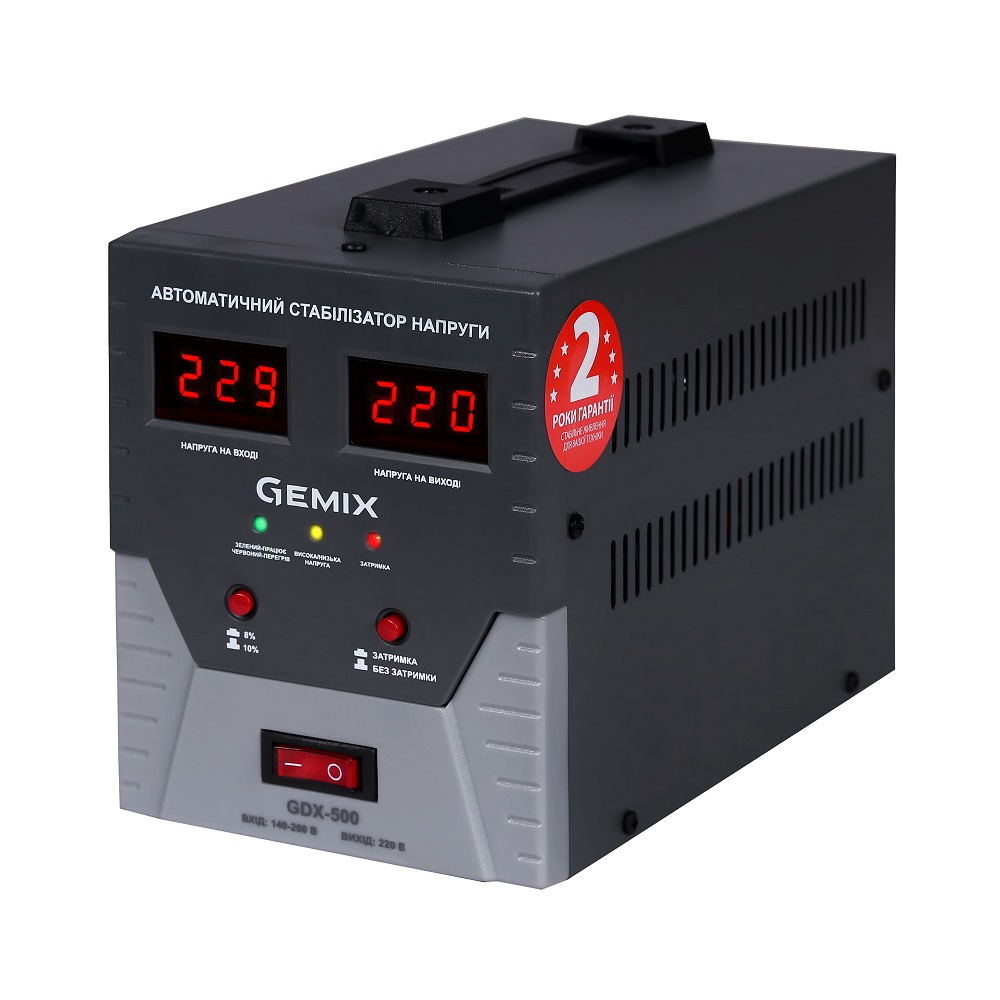

- настільну модель або ту, яку можна розмістити на полиці поруч із системним блоком, медичним обладнанням, музичним центром та іншими електроприладами.
Щоб техніка та стабілізатори якісно та без збоїв виконували свої функції, довіряйте монтаж електрообладнання, налагодження та обслуговування сертифікованим майстрам.
Як встановити та під'єднати стабілізатор напруги — можливі варіанти
Виробники пропонують користувачам симісторні стабілізатори напруги, тиристорні, релейні, інверторні та інші варіанти. Кожен з них може використовуватися на різних об'єктах, змінюючи параметри струму до потрібного рівня. Розберемо найчастіші варіанти під'єднання випрямлячів до джерела енергії та навантаження до техніки.
Як під'єднати регулятор напруги 220 В

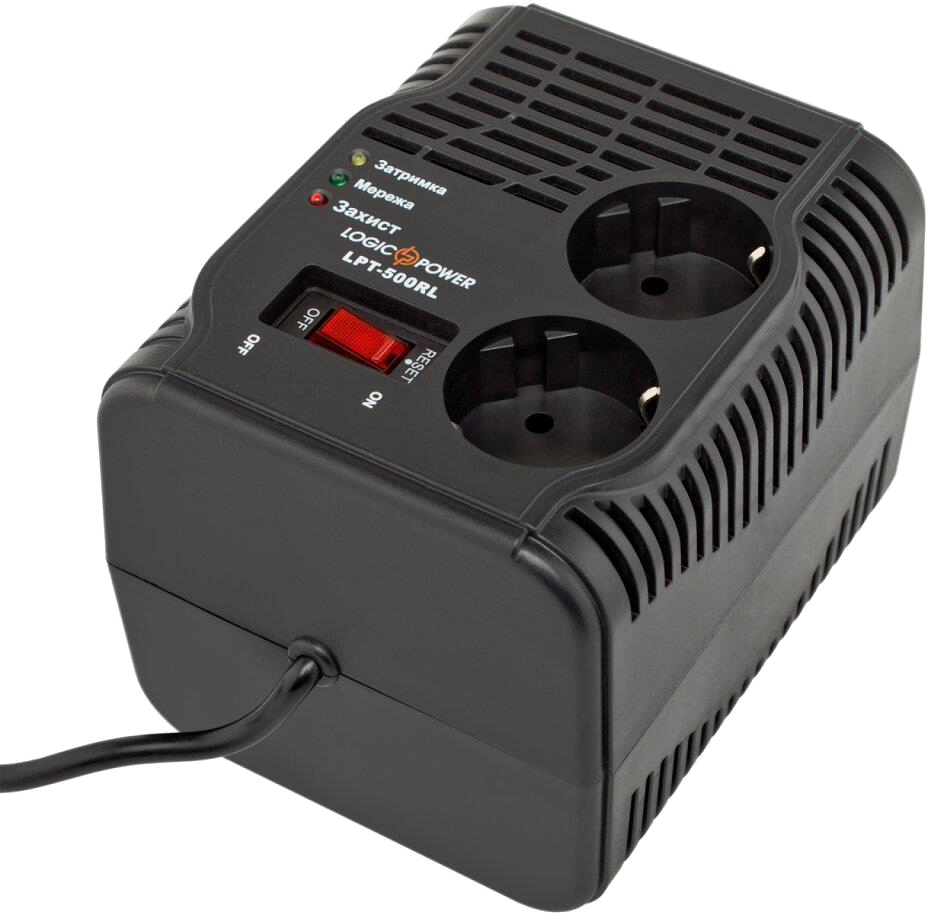

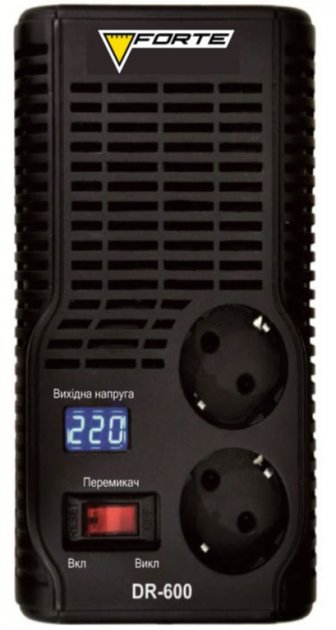

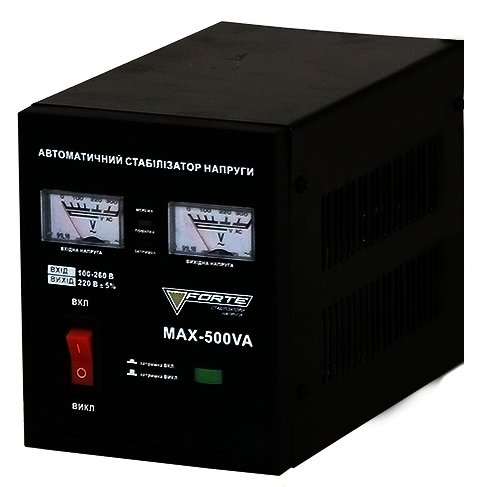

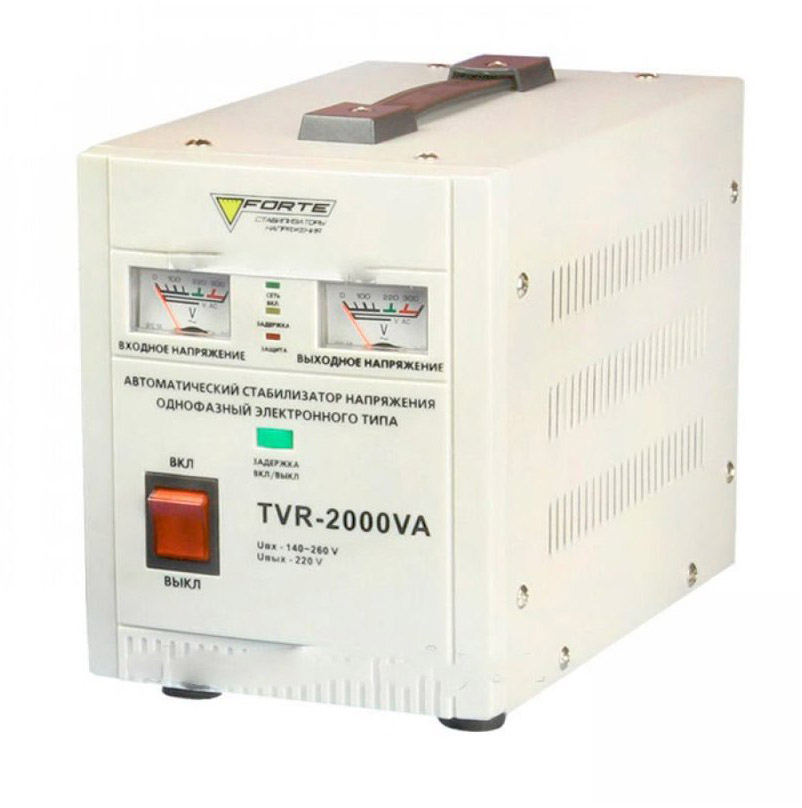

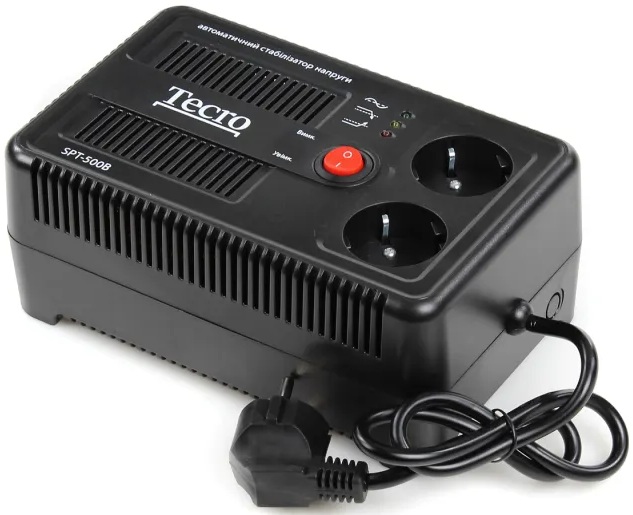

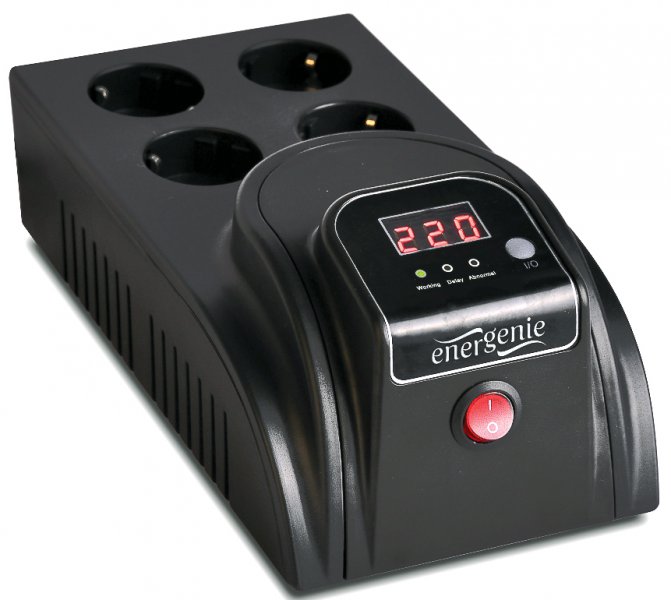

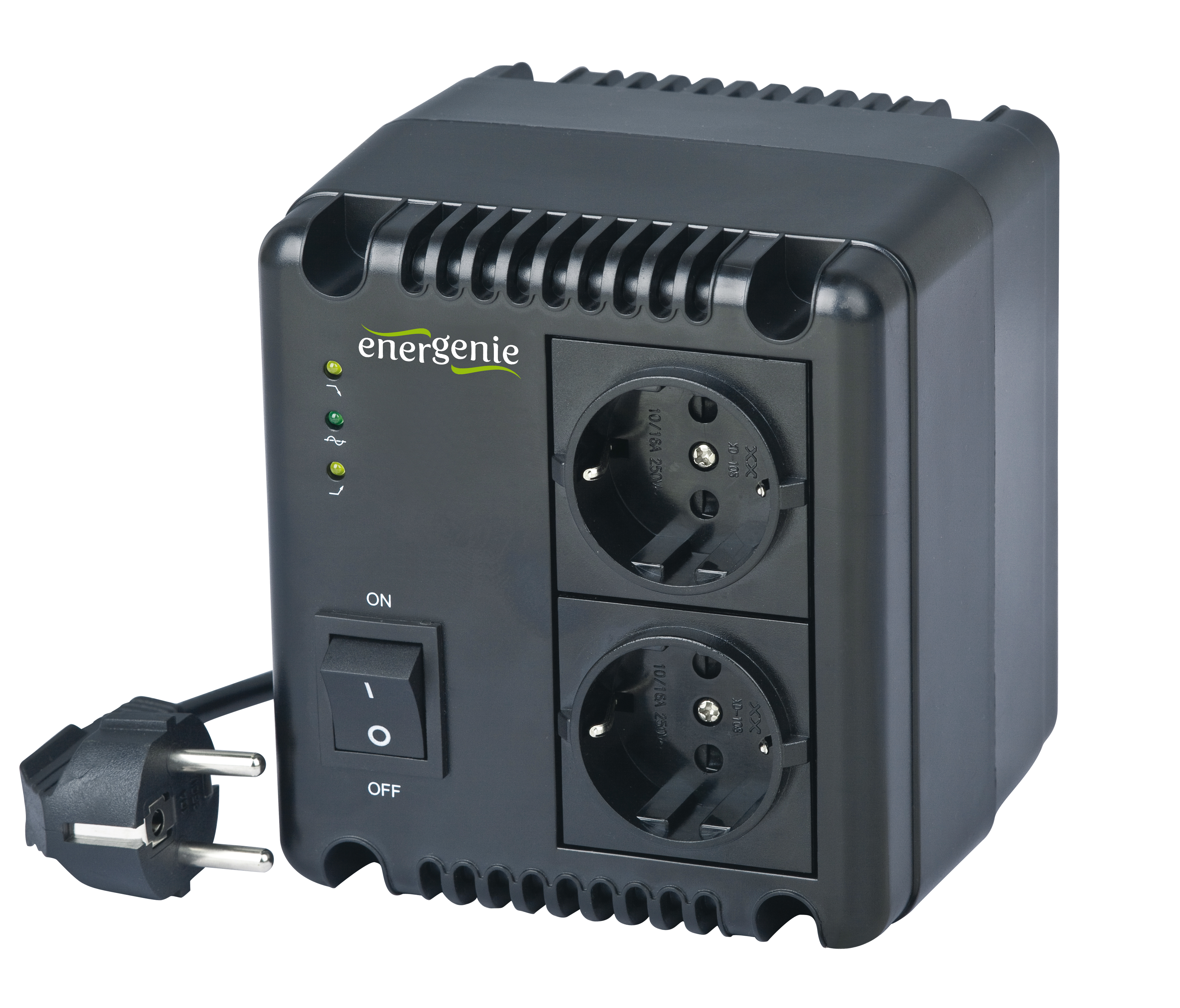

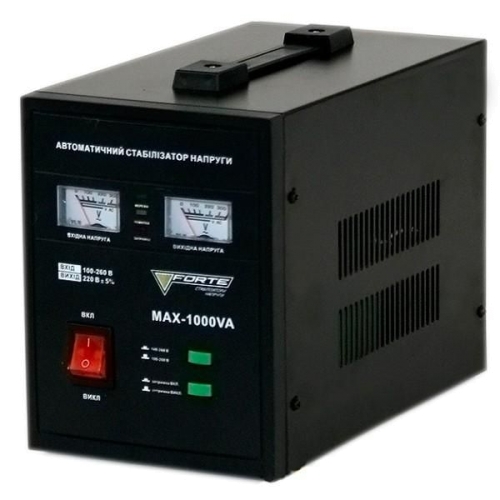

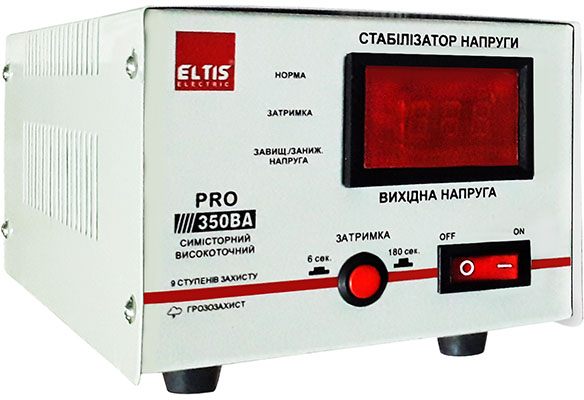

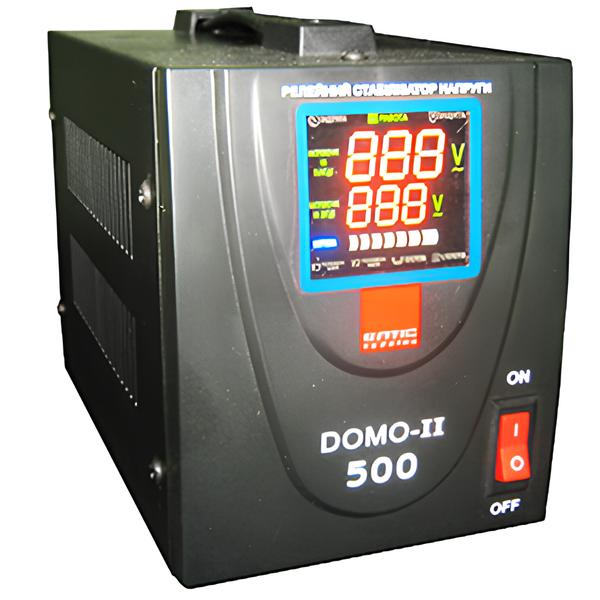

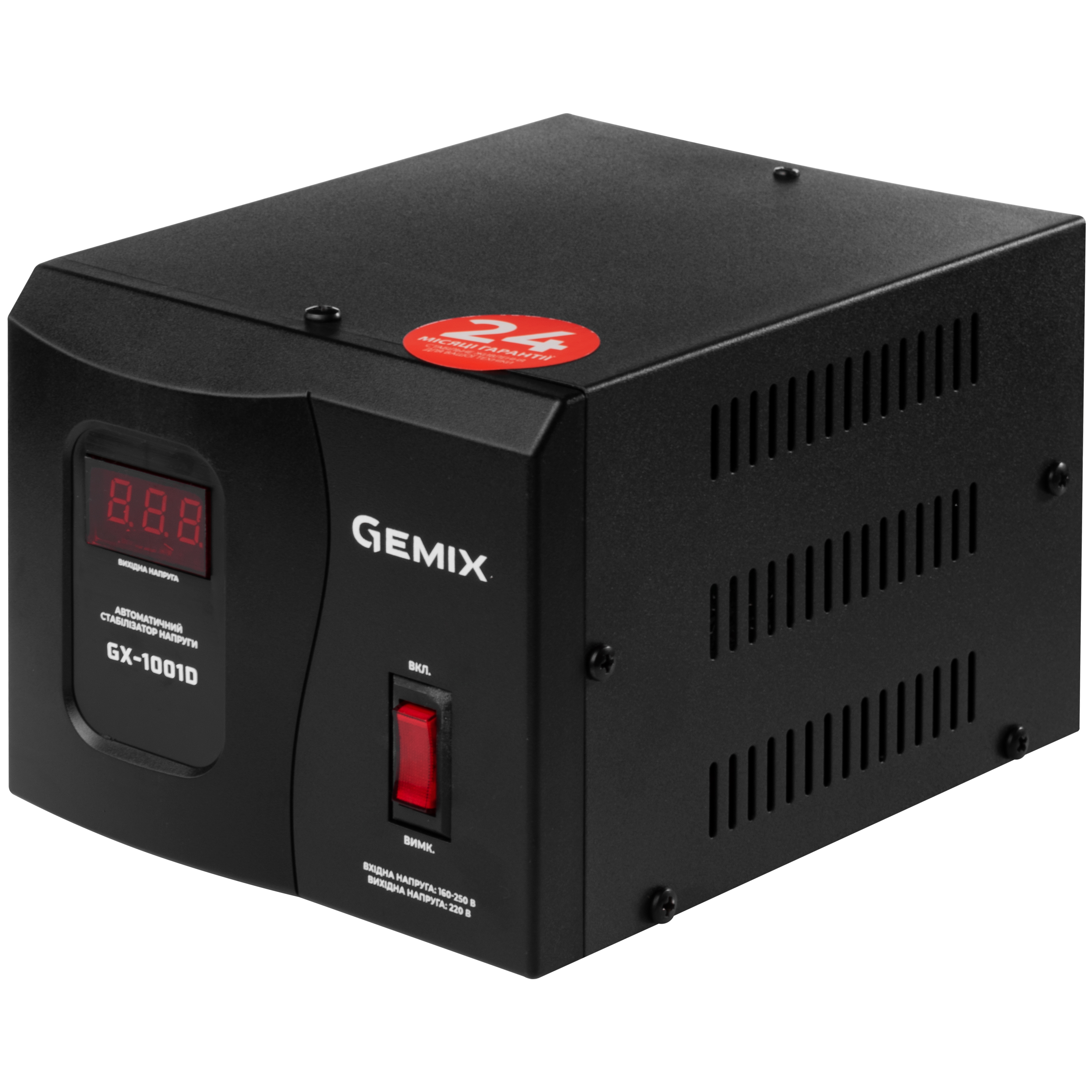

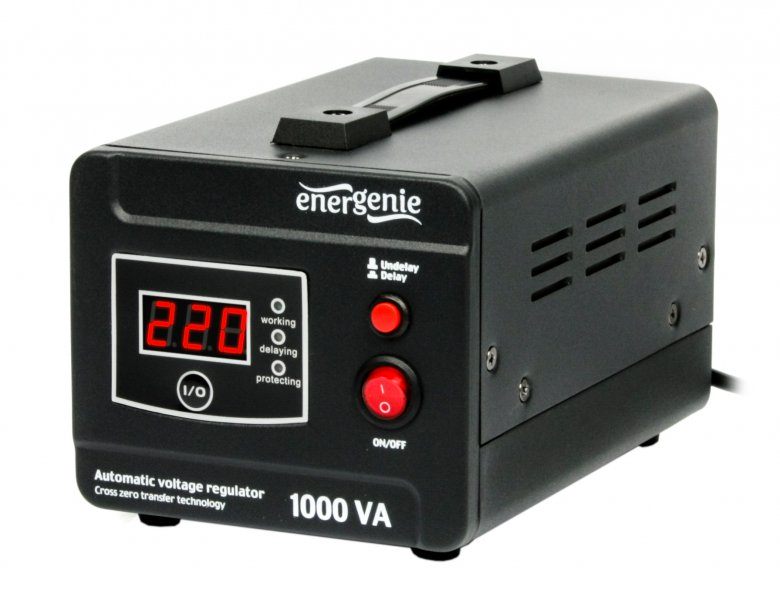

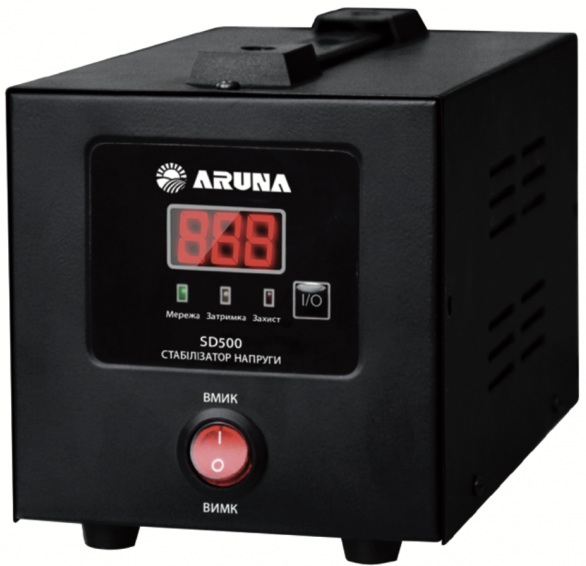

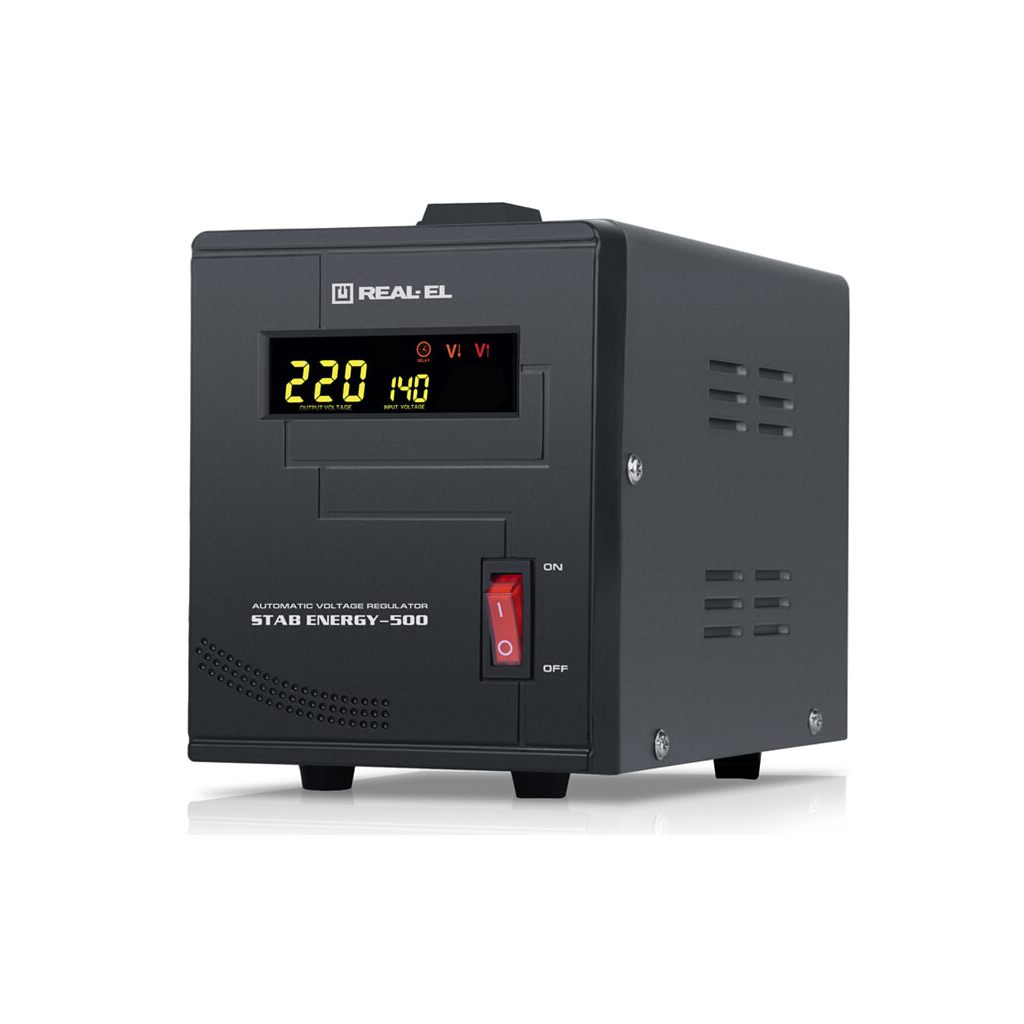

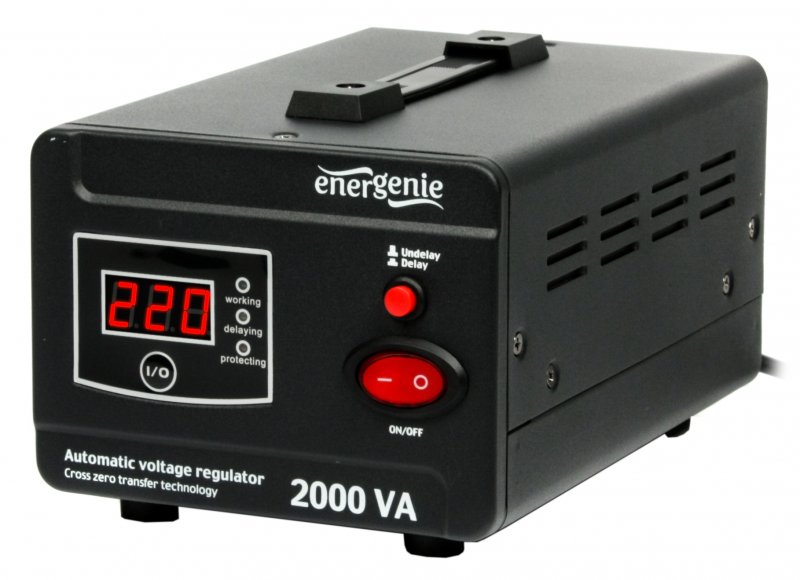

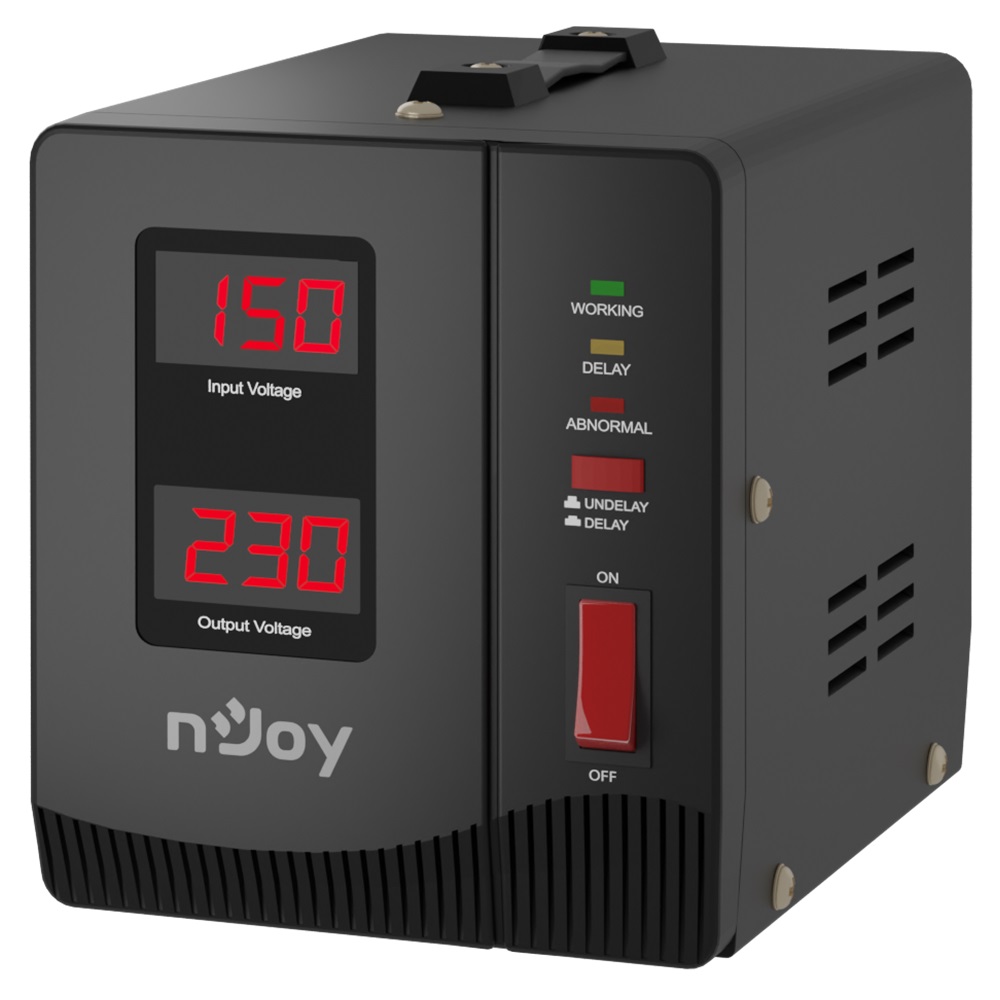

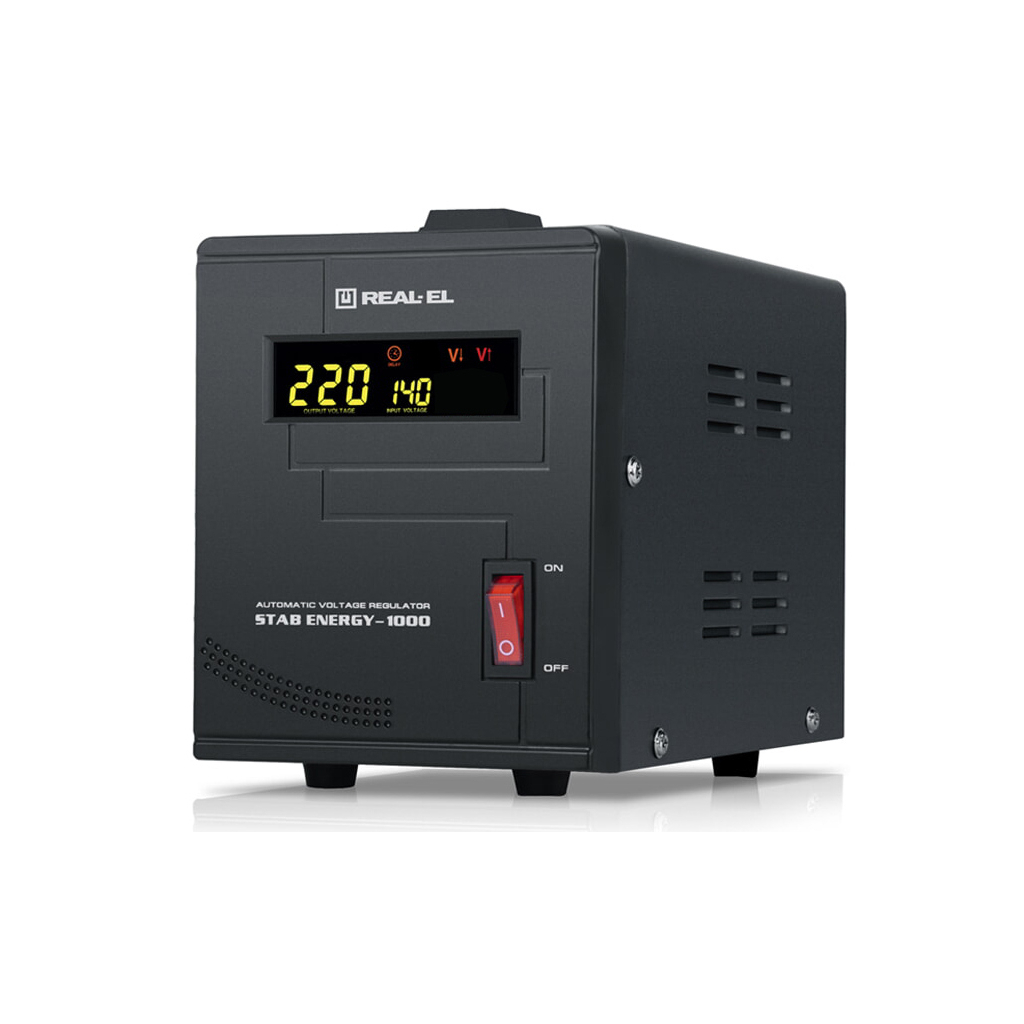

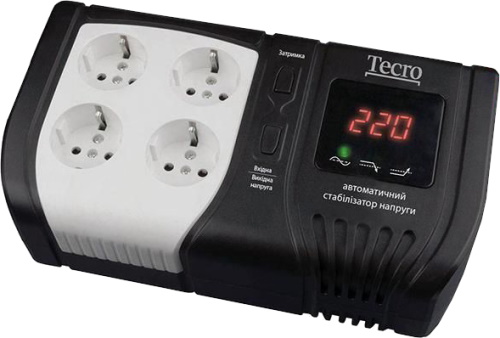

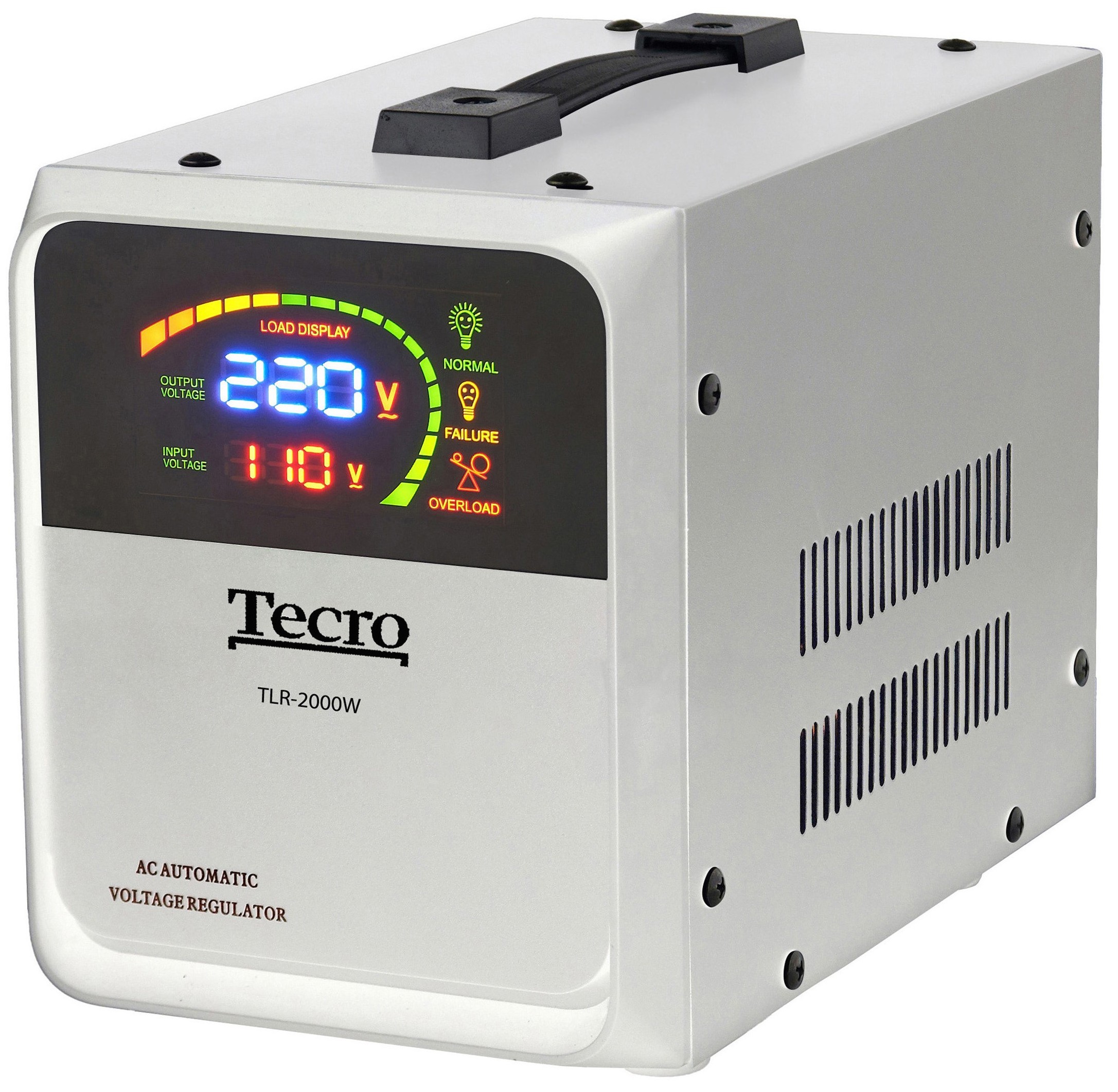

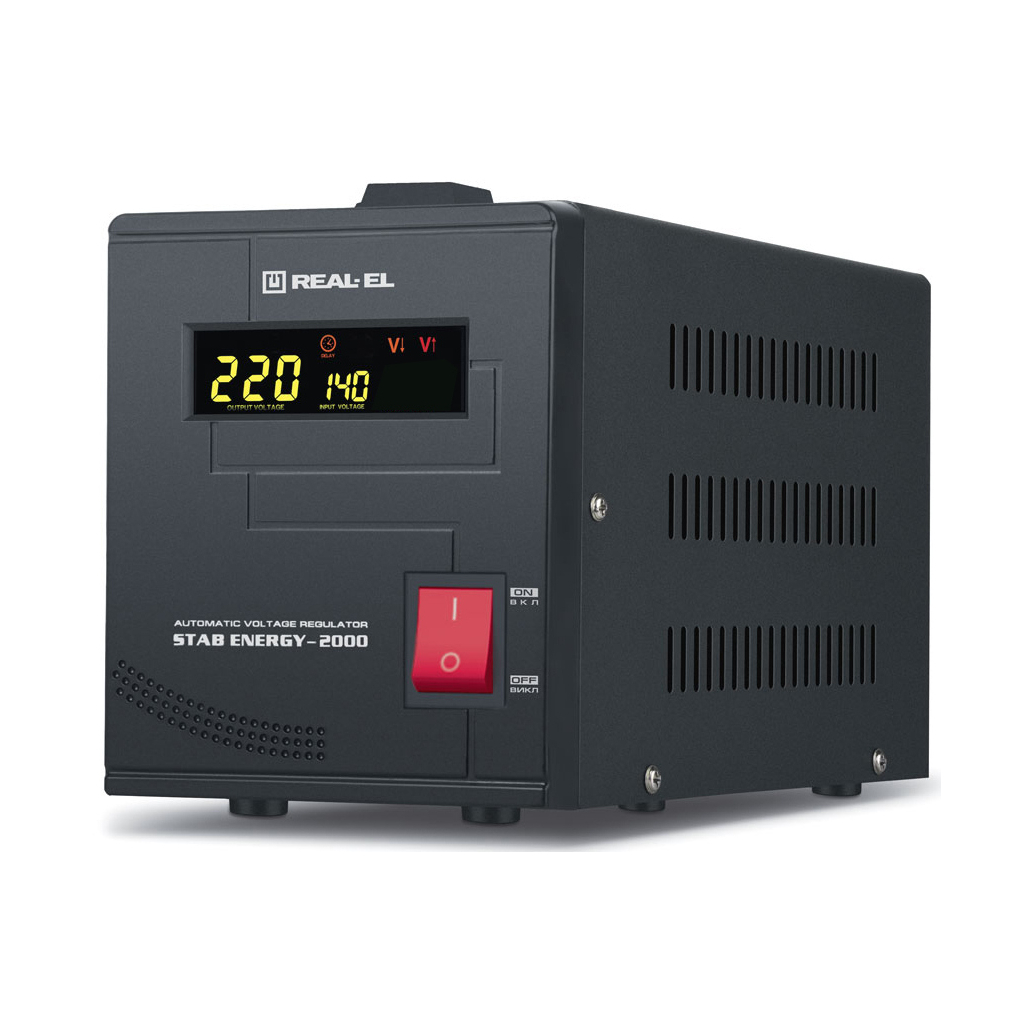

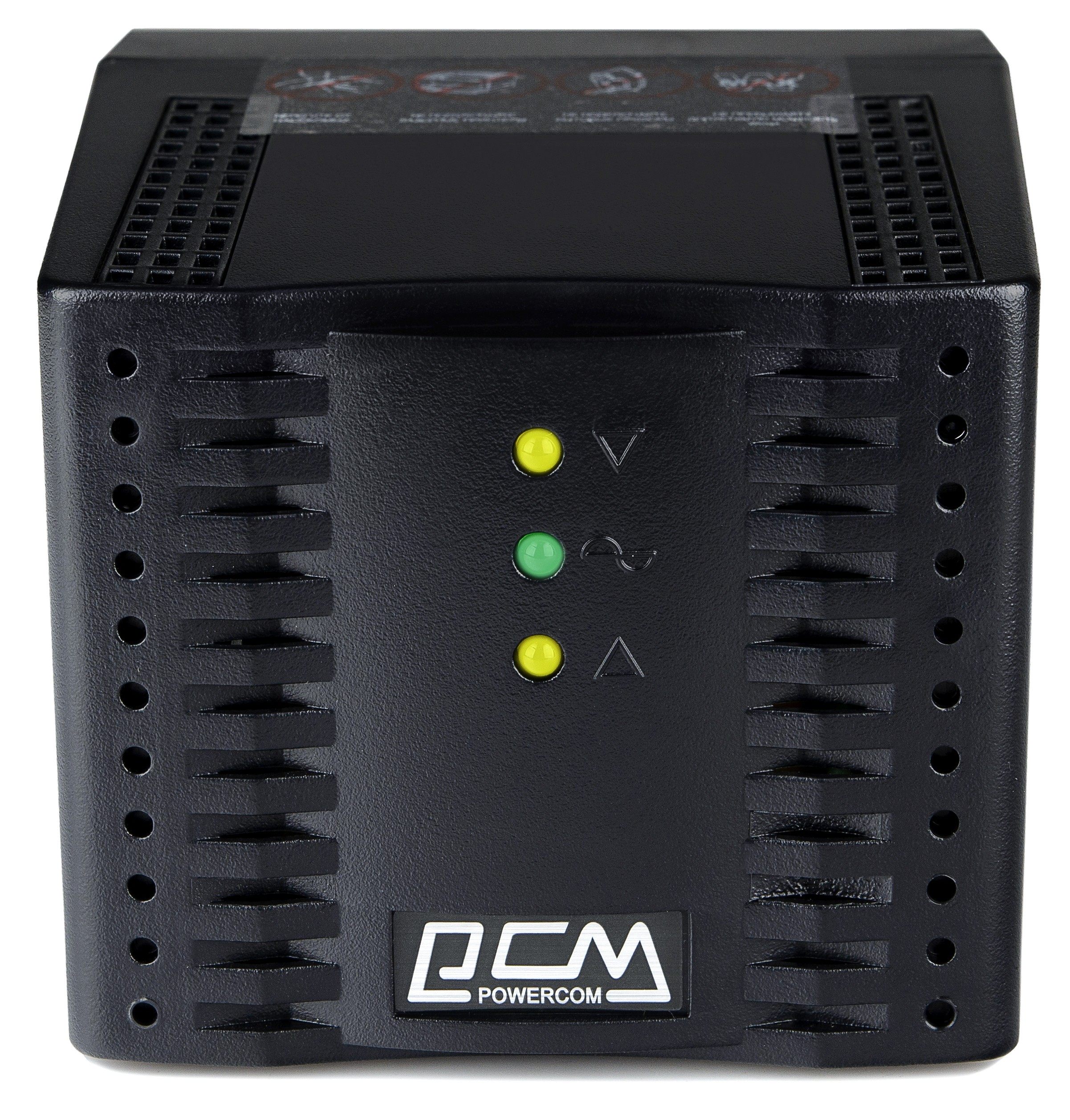

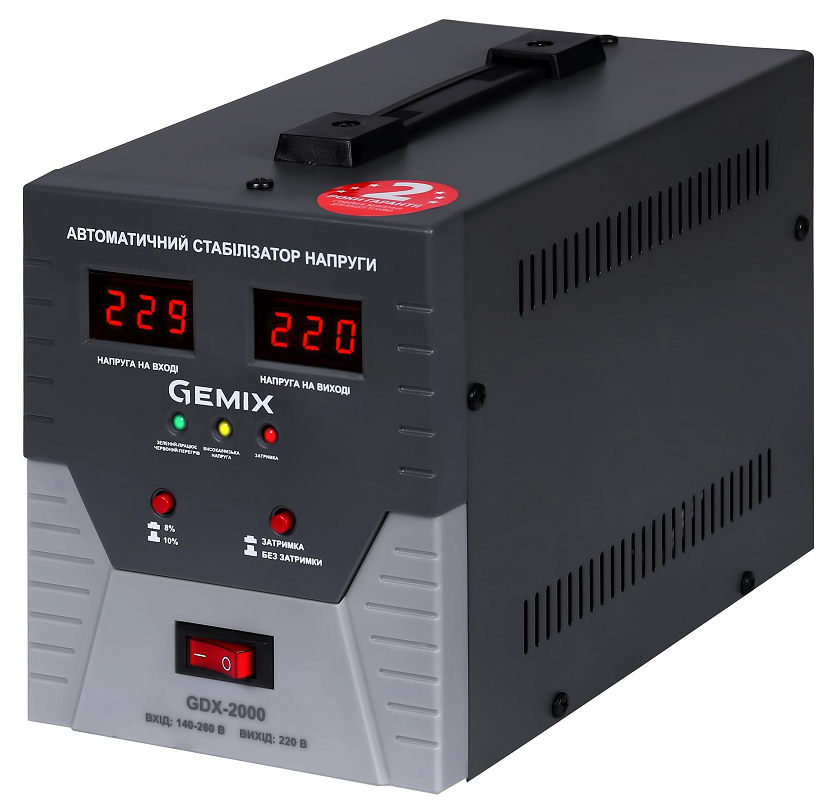

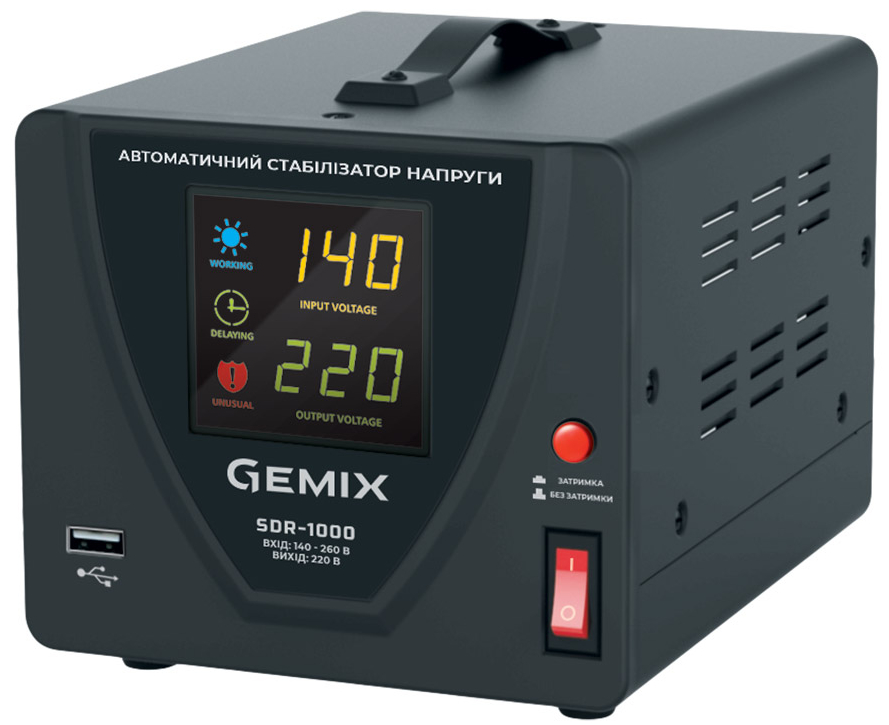

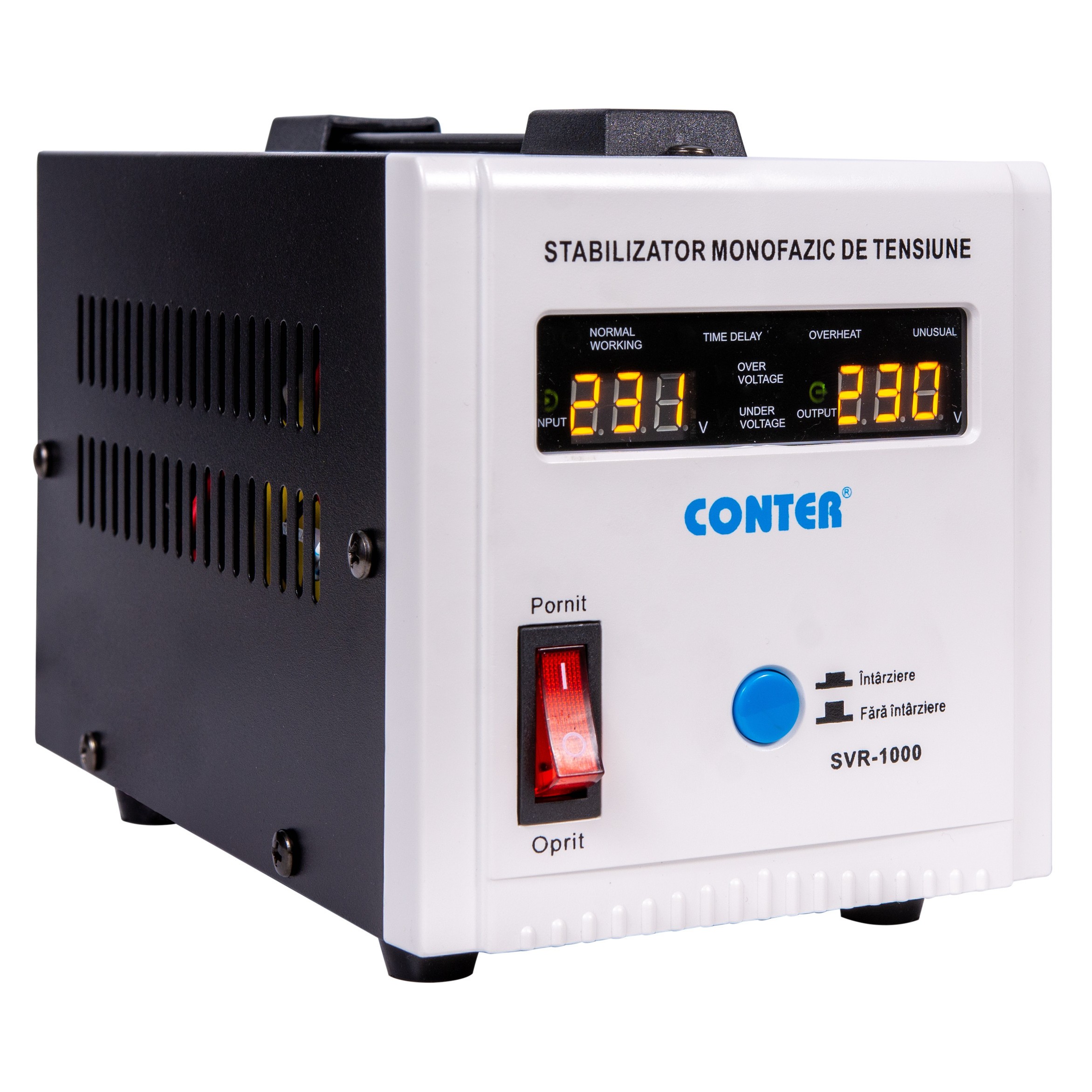

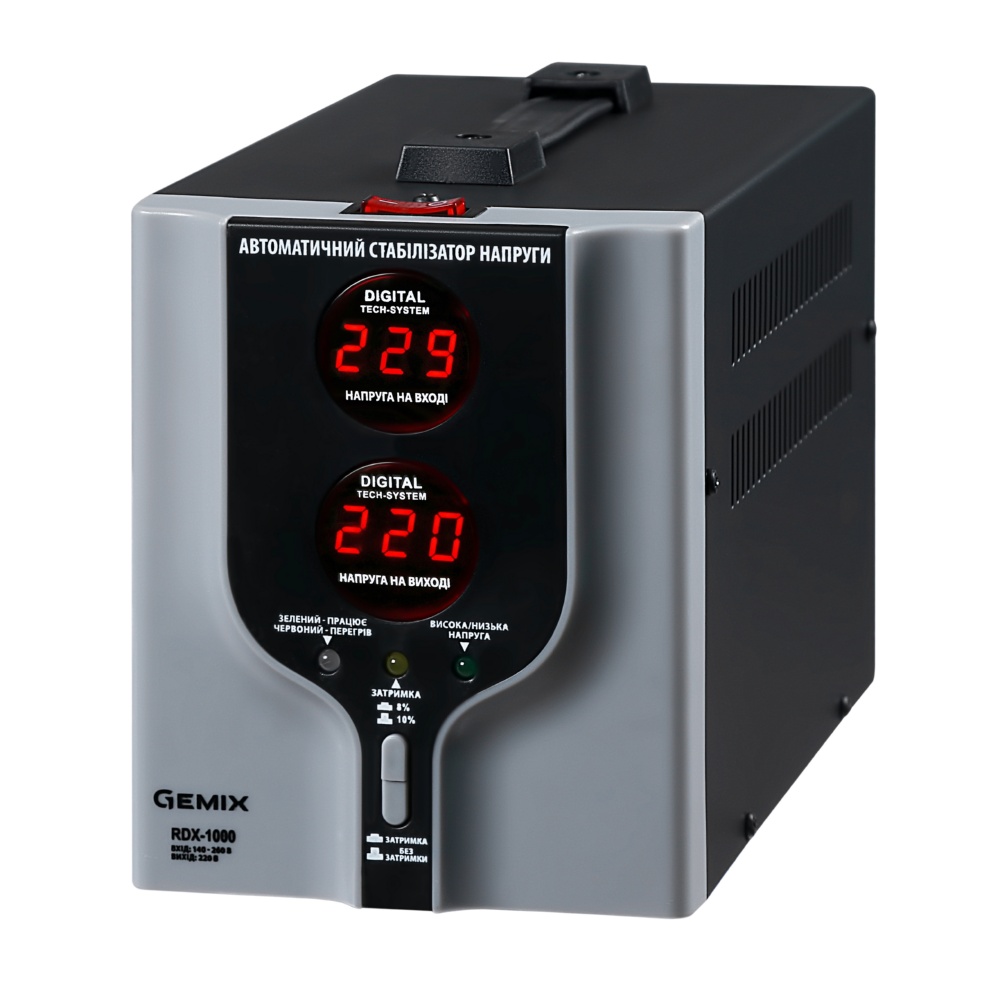

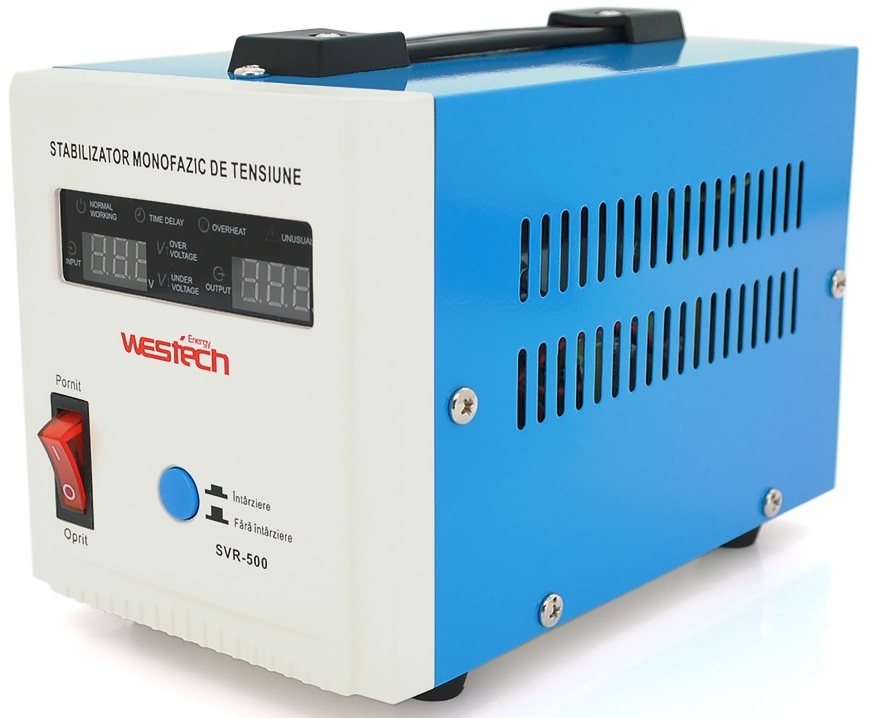

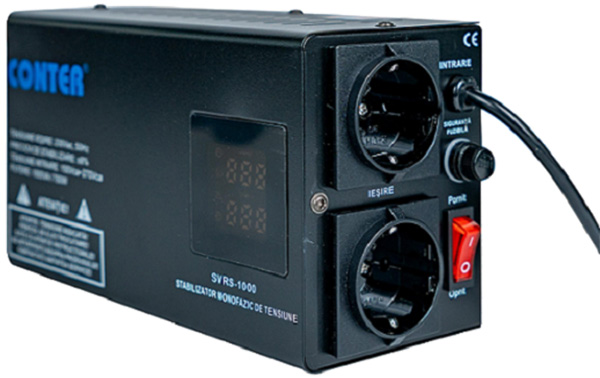

Виходячи зі свого досвіду, можемо сказати, що підключення пристрою через розетку є найпростішим варіантом. Для такого монтажу не потрібно спеціальних інструментів. Найчастіше це компактні стабілізатори напруги 0,5 кВт — 2,5 кВт, до яких під'єднують холодильники та морозильні камери, телевізори та домашні кінотеатри, комп'ютерну техніку. Такі випрямлячі мають на корпусі 1 або декілька роз'ємів для під'єднання навантаження, часто мають дисплей, на якому відображаються поточні параметри роботи та гранично допустимі. Стабілізатори напруги в розетку вмикаються за допомогою кабелю з євровилкою, після чого потрібно налаштувати нижню та верхню межу, за яких обладнання виконуватиме свої функції. Потім потрібно поступово підключати навантаження, вмикаючи вилки у відповідні роз'єми та контролюючи параметри.

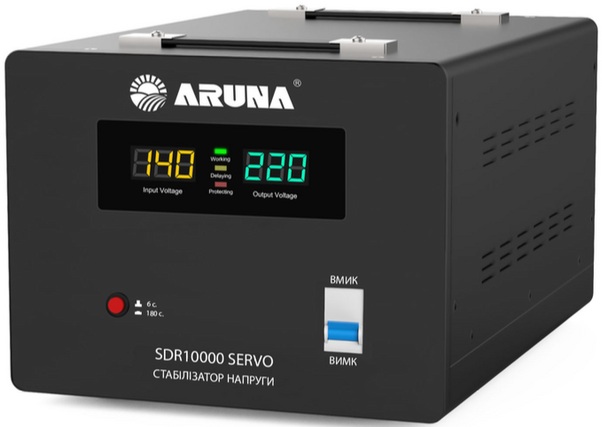

Пристрої, потужність яких перевищує 3 кВт, можуть не мати кабелю з вилкою, оскільки передбачається їх підключення в розрив електрокабелю, що йде від щитка до навантаження, за допомогою клем. Перед початком робіт потрібно знеструмити систему. Під час робіт важливо не переплутати фазу клеми L1 та нуль N, під час з'єднання їх із відповідними жилами. Стабілізатор може працювати з 1 пристроєм або з певною групою електроприладів (розеток), при цьому їх бажано виводити на окремий автомат. Наявність заземлення при підключенні випрямляча напруги є обов'язковою, щоб запобігти ризику ураження струмом.
Стабілізатори напруги 220 В можуть бути триконтактними (фаза вхід/вихід та нуль) та чотириконтактними (з входами фаза та нуль, виходами фаза та нуль). Хочемо звернути вашу увагу на те, що під час під'єднання до стабілізаторів напруги з розетками навантаження, важливо стежити, щоб сумарне енергоспоживання не перевищувало допустимого. Краще, коли є невеликий запас потужності та випрямляч працює не на критично високих показниках.
Як під'єднати стабілізатор напруги на весь будинок
Тут ми розповімо про основні правила, яких варто дотримуватися, виконуючи підключення стабілізатора напруги в приватному будинку:
- Вибір схеми необхідно здійснювати з урахуванням особливостей об'єкта. Залежно від цілей користувача, можна під'єднати живлення всіх електроприладів (включно з освітленням) у будинку через випрямляч, або окремих груп, виводячи їх на індивідуальні автомати.
- Усі роботи зі встановлення та підключення стабілізаторів напруги для будинку рекомендуємо проводити попередньо, відключивши струм. За можливості краще між лічильником та випрямлячем встановити автомат з ПЗВ. Також важливо подбати про наявність заземлення, інакше є великий ризик пробою струму на елементи системи.
- Вибираючи кабель, звертайте увагу на його перетин. Що вища потужність пристрою та сила струму, то більшим має бути перетин, щоб забезпечити стабільну роботу.
- Бажано здійснювати монтаж, розмістивши випрямляч одразу після щитка, в сухому добре провітрюваному приміщенні, розташувавши устаткування таким чином, щоб нічого не заважало повітряному охолодженню. Перед початком робіт важливо переконатися, що ви правильно визначилися з потужністю. Так, для невеликих будинків може бути достатньо стабілізатора напруги на 7 кВт, для домоволодінь на декілька поверхів із власною свердловиною, котлом опалення та безліччю інших електроприладів — потрібні більш потужні випрямлячі, наприклад на 11 кВ та вище. Будинків з майстернями та інших об'єктів, на яких значне енергоспоживання, варто розглянути моделі від 20 кВт. Щоб обладнання працювало стабільно, рекомендуємо вибирати стабілізатор із запасом потужності 15-20 %.
- Якщо ви вибрали підлогову модель випрямляча, розміщуйте її на підставці, яка захистить від потрапляння вологи при виникненні аварійних ситуацій. Поверхні, які стикаються з настінними стабілізаторами, мають бути виконані з термостійких матеріалів.
- Для гібридних стабілізаторів напруги (релейно-симісторних) та сервопривідних може знадобитися звукоізоляція, якщо вони розташовані в приміщеннях поруч зі спальнями та іншими кімнатами, в яких важлива тиша.
- Перед закріпленням переконайтеся, що поверхня, на якій буде розміщене обладнання, має достатній запас міцності, та ви вибрали кріплення, здатні витримувати вагу агрегатів тривалий час.
- У разі використання багатониткових дротів із міді, для забезпечення максимального контакту бажано використовувати обтискачі та спеціальні гільзи.
- По завершенню робіт, перед тим як відрегулювати стабілізатор напруги, важливо переконатися в тому, що фазу та нуль не переплутано, всі контакти заізольовано та немає коротких замикань. Лише після цього варто вмикати автомат та розпочинати налагодження параметрів. Набагато простіше керувати, якщо вибрати стабілізатори напруги з WEB інтерфейсом або хоча б з дисплеєм.
- Потужне електрообладнання (навантаження) бажано підключати паралельно, з використанням додаткових автоматів.
Якщо ви не маєте досвіду таких робіт, краще зверніться до професіоналів, які мають достатньо знань, практичних навичок та відповідні інструменти.
Як під'єднати стабілізатор напруги у квартирі
Оскільки здебільшого лічильник та щиток розміщуються в коридорі, простір якого і так обмежений, то стабілізатор для квартири найчастіше має компактні розміри. Вони розташовуються за лічильником (а не перед), оскільки випрямляч теж споживає енергію. Щоб його робота була ефективною, рекомендуємо:
- перед ним встановити ПЗВ;
- передбачити запас потужності не менше 15 %;
- використовувати для підключення мідні багатожильні дроти відповідного перетину;
- не нехтувати заземленням;
- якщо вам потрібен захист освітлювальних приладів від перепадів напруги, тоді має сенс вивести розетки на окремий автомат та під'єднати тільки до цієї групи випрямляч;
- під час вибору відповідного пристрою віддавати перевагу малошумним типам, наприклад, можна вибрати серед релейних стабілізаторів напруги, симісторних та інверторних;
- перед тим як налаштувати стабілізатор напруги до відновлення живлення, важливо переконатися, що монтаж та підключення виконано без помилок, а навантаження не перевищує потужність обладнання.
У деяких випадках важливо мати можливість забезпечити безперервне живлення систем безпеки. Тому часто власники квартир для цих цілей використовують джерела безперебійного живлення. При цьому кількість приладів, які виступають як навантаження, обмежується роз'ємами (вихідними розетками) на корпусі ДБЖ. Щоб розширити функціонал та забезпечити більшу кількість точок аварійним живленням, іноді систему з акумуляторами під'єднують до щитка у квартирі. Таке рішення дає можливість зняти обмеження щодо кількості елементів, які можуть бути навантаженням, за умови достатньої потужності агрегату з акумуляторами. Перед тим, як під'єднати ДБЖ до щитка у квартирі, де використовується стабілізатор напруги, важливо:
- Вивчити інструкцію безперебійника, щоб зрозуміти, чи є в нього вбудована функція AVR, чи ні, уточнити — у вас стандартний випрямляч або ж стабілізатор напруги з байпасом.
- Якщо ДБЖ має вбудовану стабілізацію напруги (яку не можна відключити), то його краще встановлювати до випрямляча або ж підключати живлення від нього через байпас, щоб автоматика не вступала в конфлікт.
- Для безперебійників без вбудованої функції стабілізації напруги можна розглянути схему їх монтажу після випрямляча.
- У кожному разі бажано виконувати індивідуальний проєкт до початку робіт, прораховуючи навантаження, потужність пристроїв та враховуючи їх особливості.
У сучасних реаліях практично у всіх населених пунктах населення стикається не тільки з коливанням напруги в мережі, а й з відсутністю електроенергії взагалі. Одне з розв'язань проблеми — купівля та під'єднання електрогенератора до будинку (будівлі загалом), мережі з подачею енергії на окреме приміщення або обладнання. Крім класичних методів отримання енергії у власників приміщень мають попит альтернативні джерела — такі, як вітрогенератори, сонячні батареї та інші джерела відновлюваної енергії. У таких випадках ми часто рекомендуємо використовувати не лише стабілізатори, а й у низці випадків потрібно вибрати відповідні за потужністю перетворювачі напруги.
Сподіваємося, що наша стаття допомогла вам зорієнтуватися в тому, як під'єднати стабілізатор напруги у вашому випадку. Якщо у вас залишилися питання щодо характеристик обладнання, сумісності стабілізаторів з різними електроприладами, вам потрібна консультація про те, як під'єднати стабілізатор напруги на весь будинок, квартиру, офіс та відрегулювати його роботу, ви можете звернутися за консультацією до експертів Венкон.
