Періодичні відключення електроенергії знижують рівень комфорту проживання в будинку. А якщо йдеться про бізнес, то негативно впливають на його продуктивність. Тому споживачі часто замислюються про те, щоб купити генератор. Однак, щоб повністю задовольнити свої потреби, необхідно ще й розуміти як під’єднується генератор до дому правильно.
Як під'єднати генератор до будинку – три способи
Під’єднання генератора може бути виконано трьома способами, які відрізняються за складністю реалізації та допустимою областю експлуатації. Залежно від того, що саме ви будете живити і як часто вимикають електрику, виберіть відповідний вам варіант.
Схеми підключення генератора до будинку
Яку саме схему підключення буде обрано, залежить від фазності електромережі. Використовуються такі способи:
- заведена однофазна мережа - усі прилади в будинку живляться напругою 220 В, а всю побутову техніку під'єднують через автомат або в інший спосіб;
- в будинку три фази - обладнання живиться від 220 В (тільки побутова техніка). У цьому разі від однієї фази через АВР береться живлення для приладів критичної важливості: холодильник, опалення, світло, насоси. Решта отримують електрику від двох фаз, що залишилися;
- заведена трифазна мережа - обладнання живлення від 220 В і 380 В. Знадобиться генератор, який видає відповідну напругу. Оскільки схема складніша, краще довірити підключення фахівцеві.

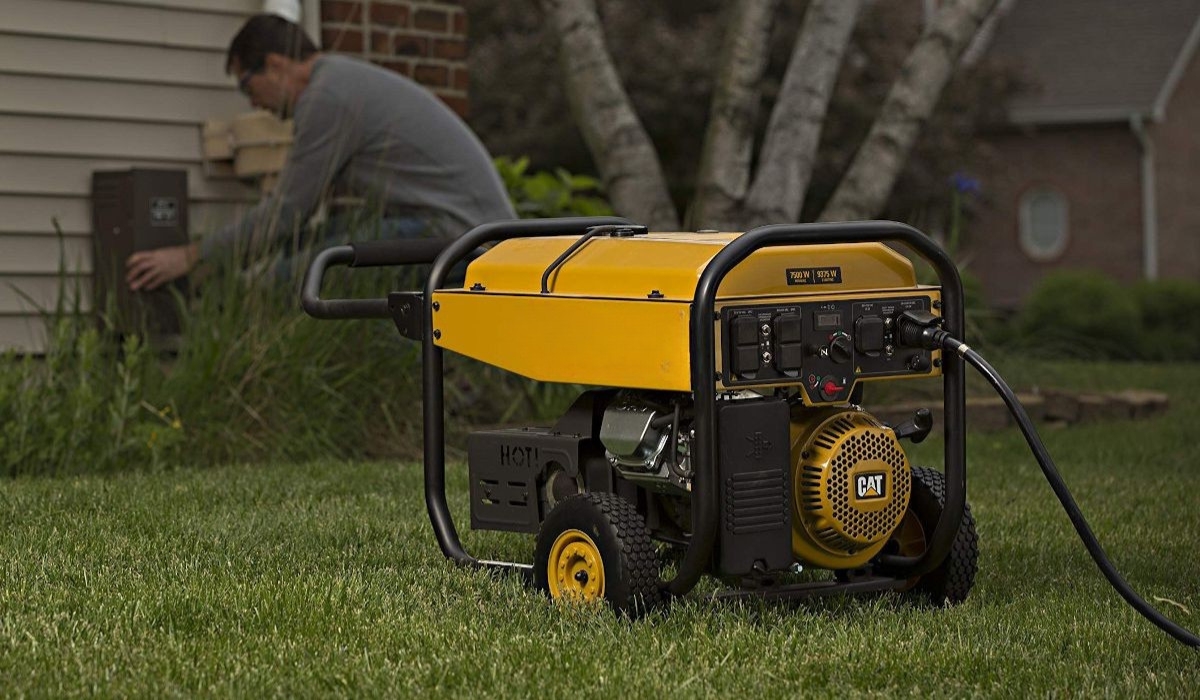

Як правильно під'єднати генератор до мережі будинку поетапно
Виберіть найбільш зручний для вас варіант під'єднання генератора. Для деяких із них знадобиться придбати додаткове обладнання.

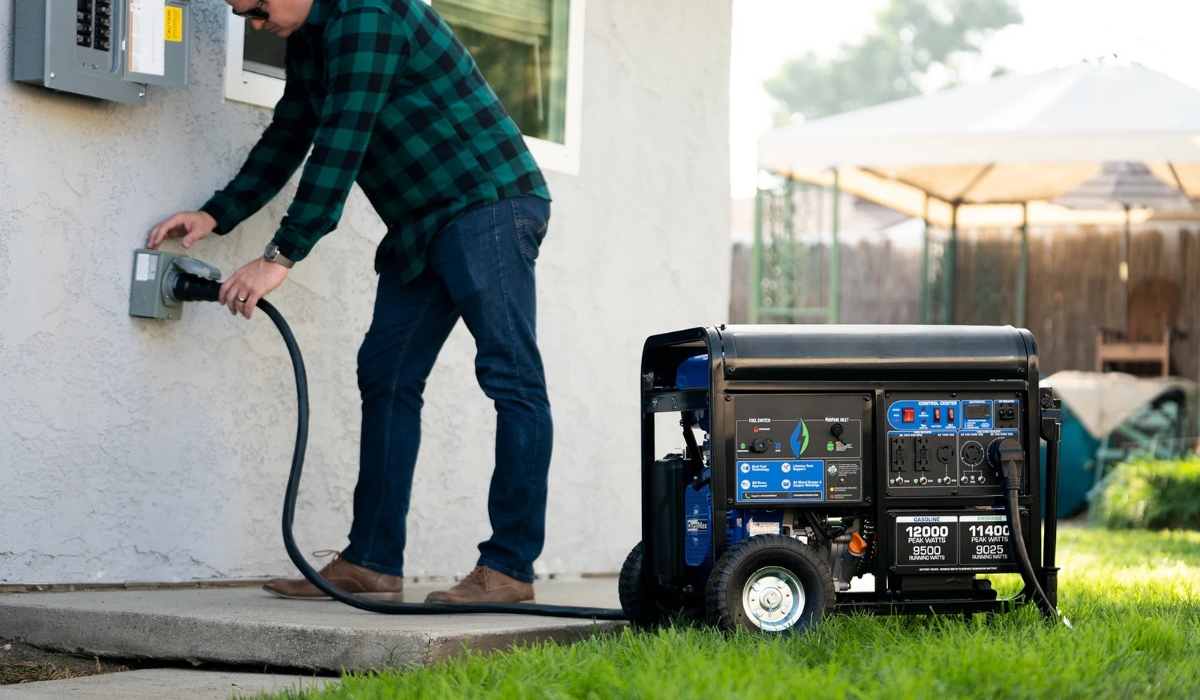

Під’єднання генератора через розетку
Це найпростіша схема під'єднання генератора до будинку, яка підійде в тих випадках, коли електроенергію відключають не часто, а навантаження живитиметься не потужно. Підійдуть тільки генератори на 220 Вольт.
Перед тим, як під'єднати генератор через розетку, слід знати про кілька важливих нюансів:
- Перед підключенням потрібно обов'язково знеструмити будинок за допомогою автомата в щитку. Якщо цього не зробити, то в момент, коли електроенергія в мережі з'явиться знову, утвориться зустрічна електрика, яка призведе до перегоряння обмотки генератора і виходу його з ладу.

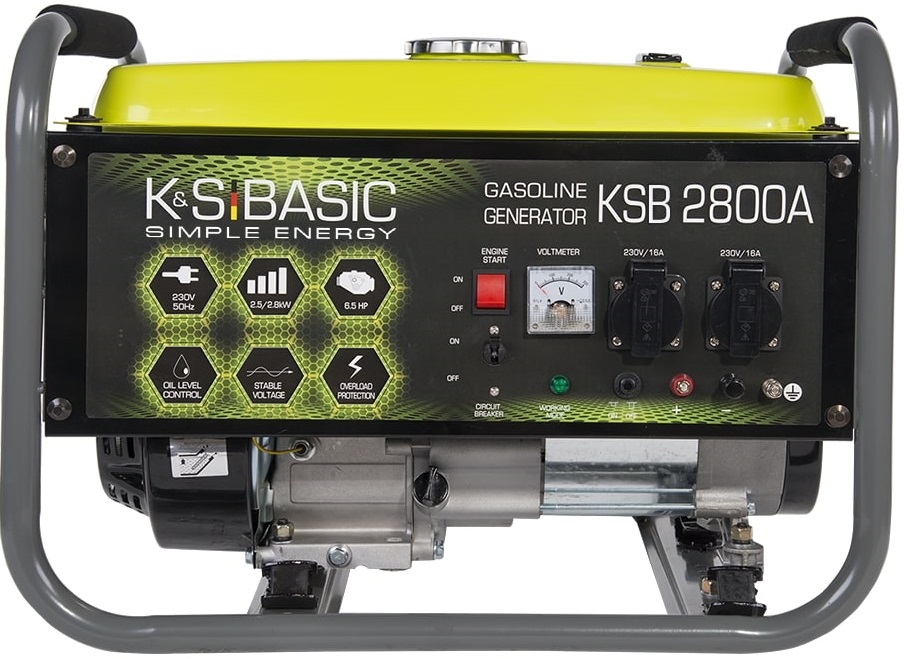

- Розетки та проводка в будинку розраховані на певне навантаження, а деякі генератори можуть перевищити його, що може призвести до перегріву проводки, порушення контакту. Розетки зазвичай випускаються з максимальною допустимою силою струму в 10 ампер і 16 ампер. Перші витримують 2,2 кВт, а другі – 3,5 кВт. Якщо ви не знаєте, які у вас розетки, то для гарантовано безпечного під'єднання, слід використовувати генератори на 2 кВт – таку енергію витримають будь-які розетки та проводка будинку.
Коли ви вибрали відповідний за потужністю генератор, під’єднання його потрібно виконати в такий спосіб:
- Перед тим, як запустити генератор, знеструмте будинок, відключивши мережу за допомогою автомата. Розуміння того, як завести генератор після тривалого простою допоможе вам отримати електрику, якщо техніка давно не запускалася.
- За допомогою дроту з вилками на двох кінцях під’єднайте генератор до розетки.
- В інші розетки під’єднайте потрібне вам навантаження потужністю, що не перевищує потужність генератора.
- Коли електрику знову дадуть, вимкніть генератор, від'єднайте його від розетки будинку і тільки після цього увімкніть автомати в щитку.

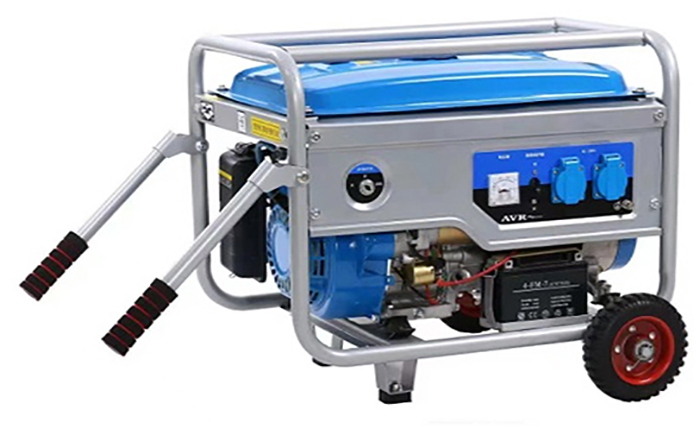

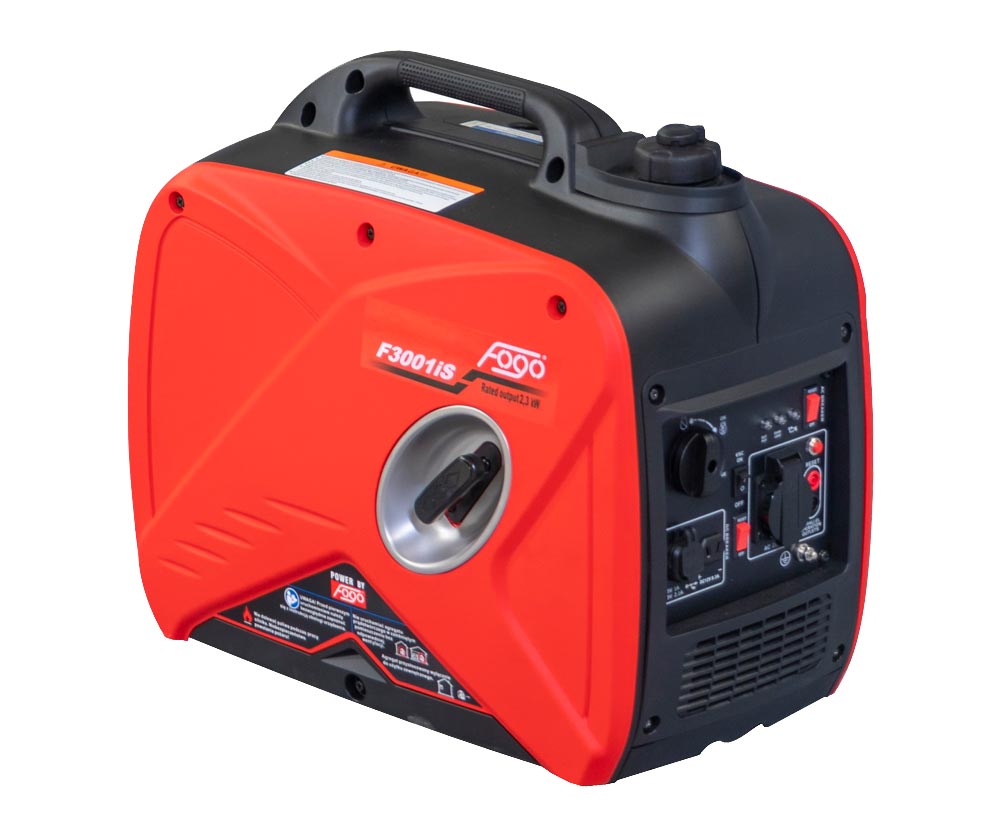

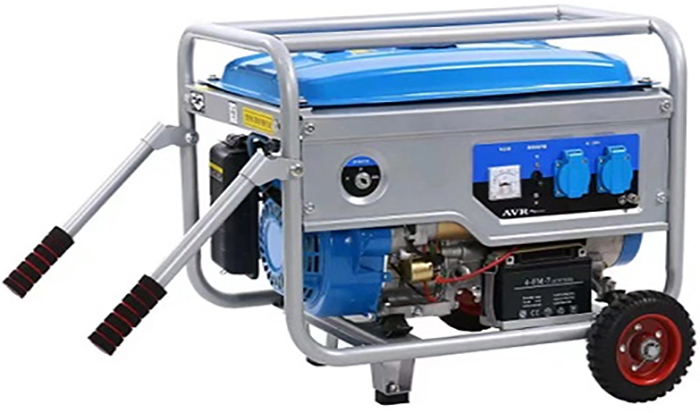

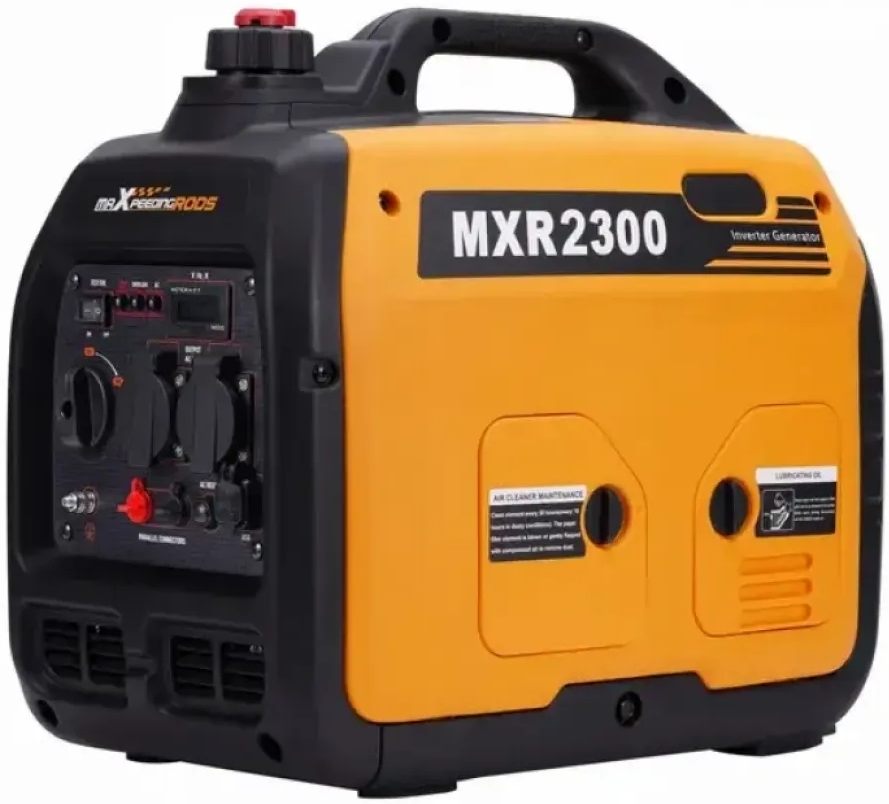

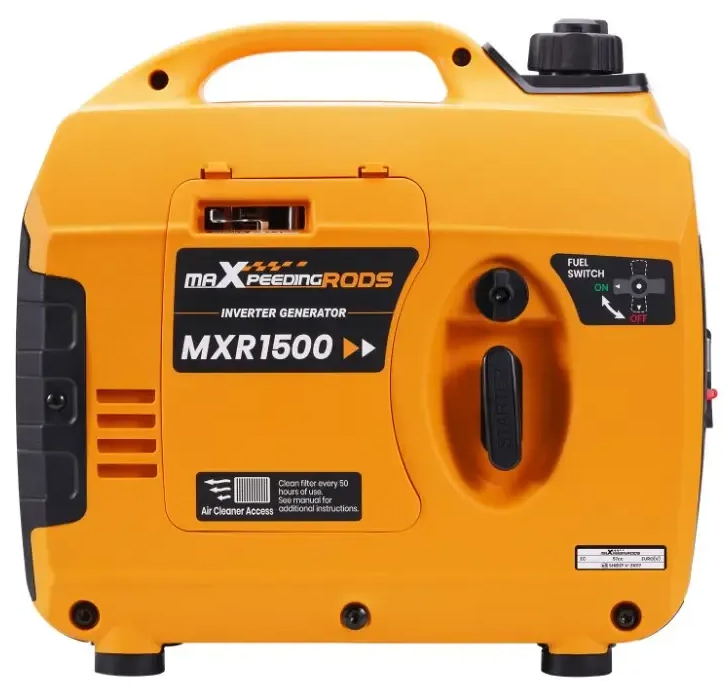

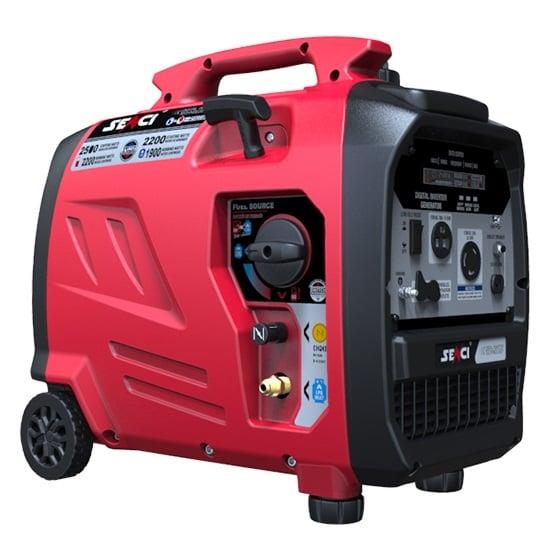

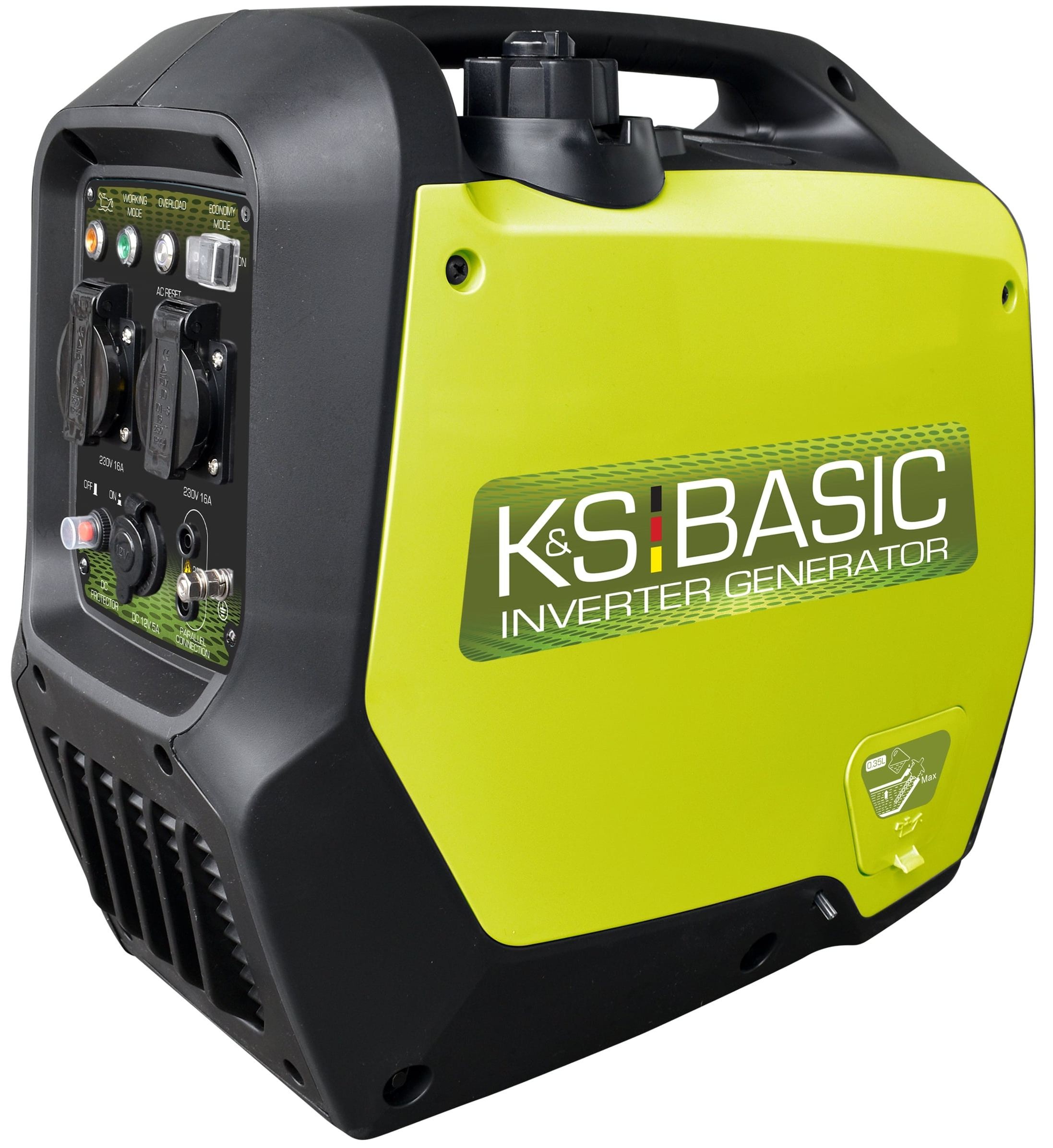

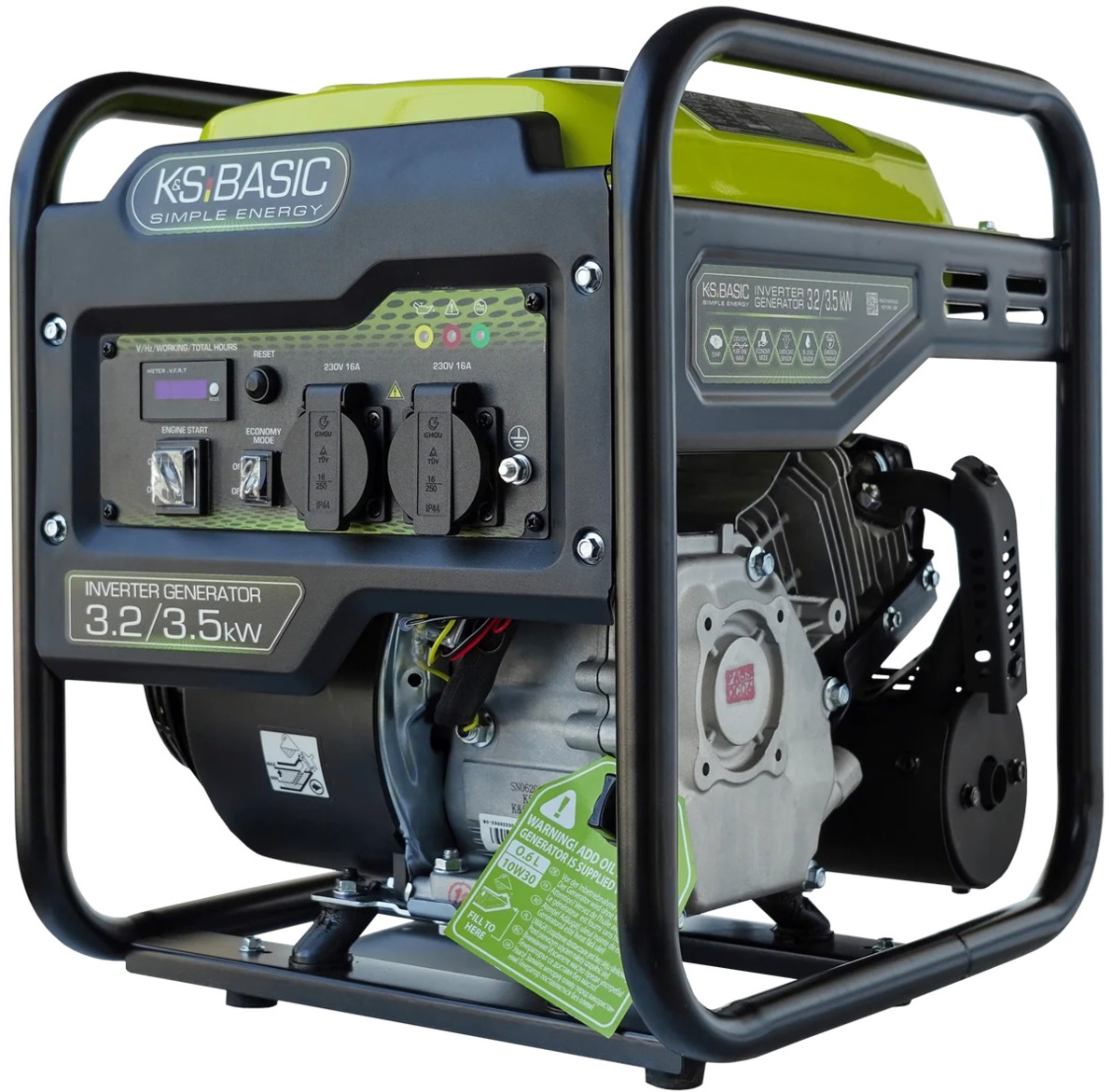

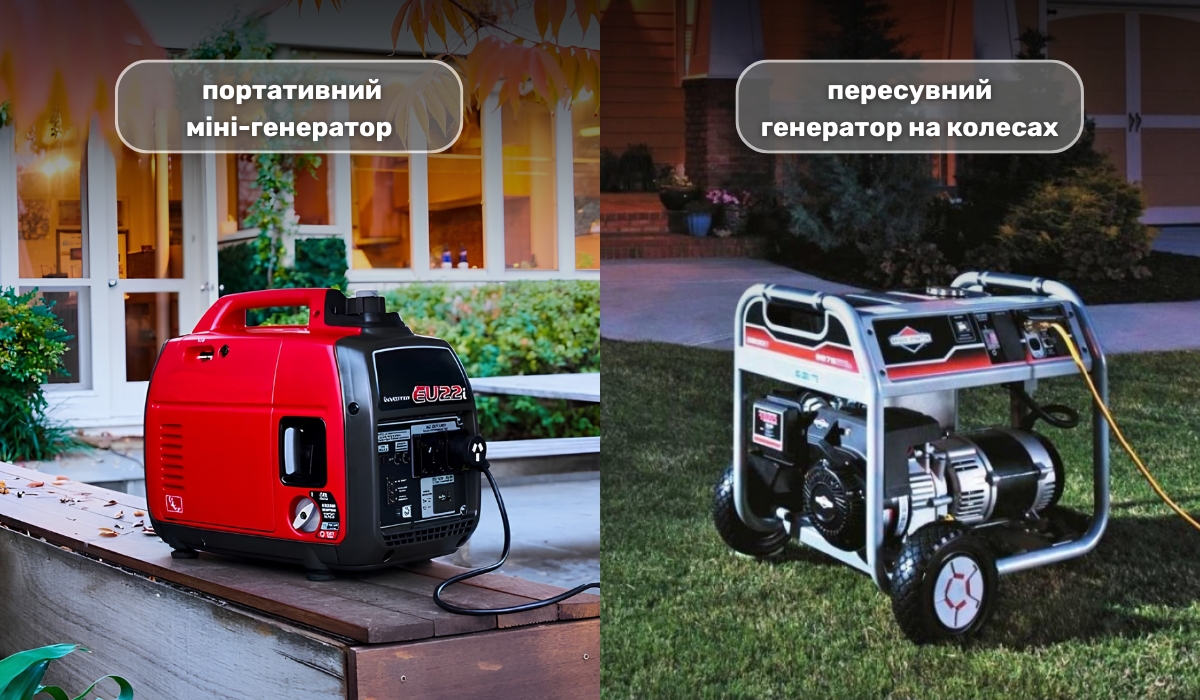

Для такого підключення можна вибрати портативні міні-генератори переносні або пересувні на колесах. Так ви зможете легко встановити джерела живлення на своє місце, коли це потрібно. А коли не використовуєте, прибрати на зберігання. Генератори з ручним запуском кращі в цьому випадку. Мало сенсу переплачувати за електронний пуск. До того ж він надійніший.
Під’єднання генератора через рубильник
Схема під’єднання генератора до мережі будинку через рубильник також досить проста. В експлуатації вона комфортніша, але потребуватиме більше зусиль під час організації. А також немає такої залежності від максимальної допустимої сили струму розетки та потужності джерела живлення. Тому потенційний вибір для покупки буде набагато більшим. Рейтинг найкращих генераторів електрики допоможе вам визначитися з моделлю.
Для реалізації знадобиться рубильник на три позиції:
- живлення будинку від мережі;
- живлення будинку від генератора;
- будинок знеструмлено.
Якщо до будинку підводиться трифазне живлення, то рубильник має бути триполюсним, якщо однофазне – двополюсним. Перед тим, як під'єднати електрогенератор до мережі будинку таким способом, встановіть рубильник на своє місце. Після цього підведіть до нього кабелі від генератора і мережі. Під’єднайте мережу до однієї групи клем. Якщо електрика трифазна, то буде три дроти, а у двофазної – два. Рубильник треба під’єднувати після лічильника, щоб він не рахував електрику від генератора. Генератор під’єднайте до іншої групи клем. Однофазні генератори під’єднуються до двох клем, трифазні – до трьох. Дотримуйтесь різниці між нулем і фазою – на рубильнику має бути маркування.
Така схема генератора дуже проста в експлуатації. Поки електрика є, рубильник перебуває в положенні для живлення будинку від мережі. Під час відключення потрібно завести генератор, а потім перевести рубильник у стан живлення від автономного джерела. Після цього будинок буде забезпечено електроенергією від генератора. Коли електрику дадуть знову, мотор генератора можна вимкнути, а рубильник перевести в початкове положення для живлення від мережі.

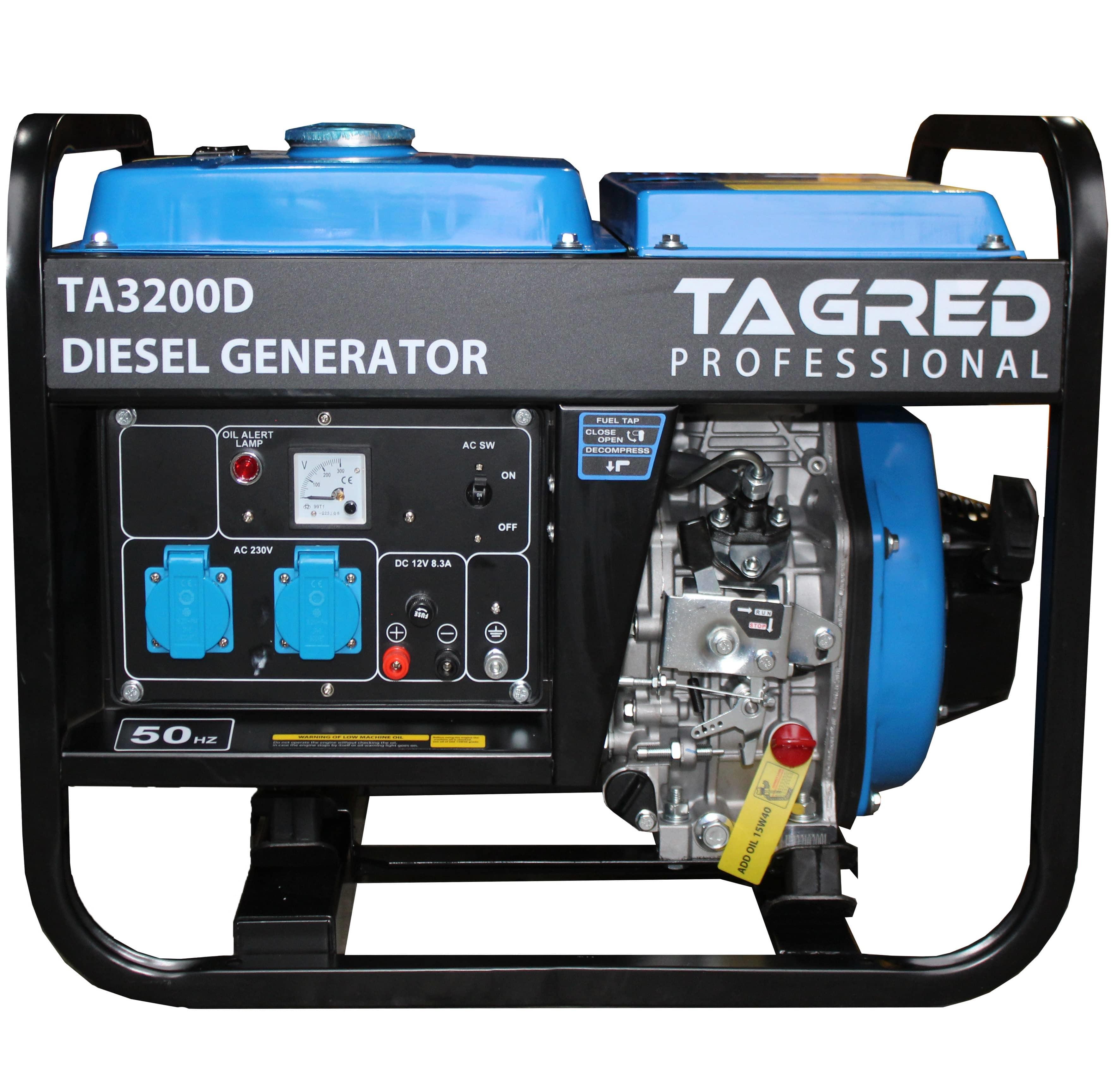

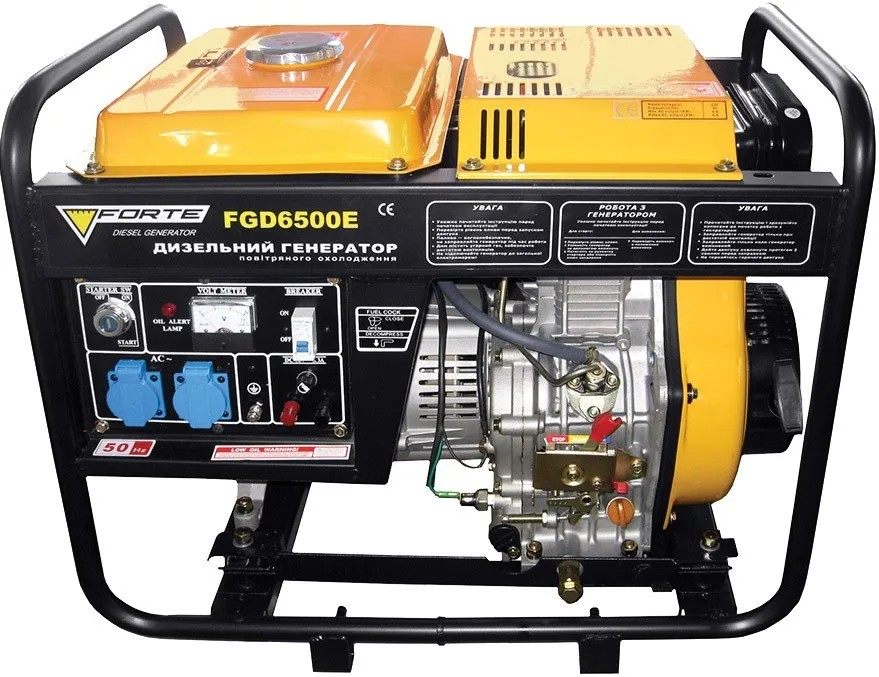

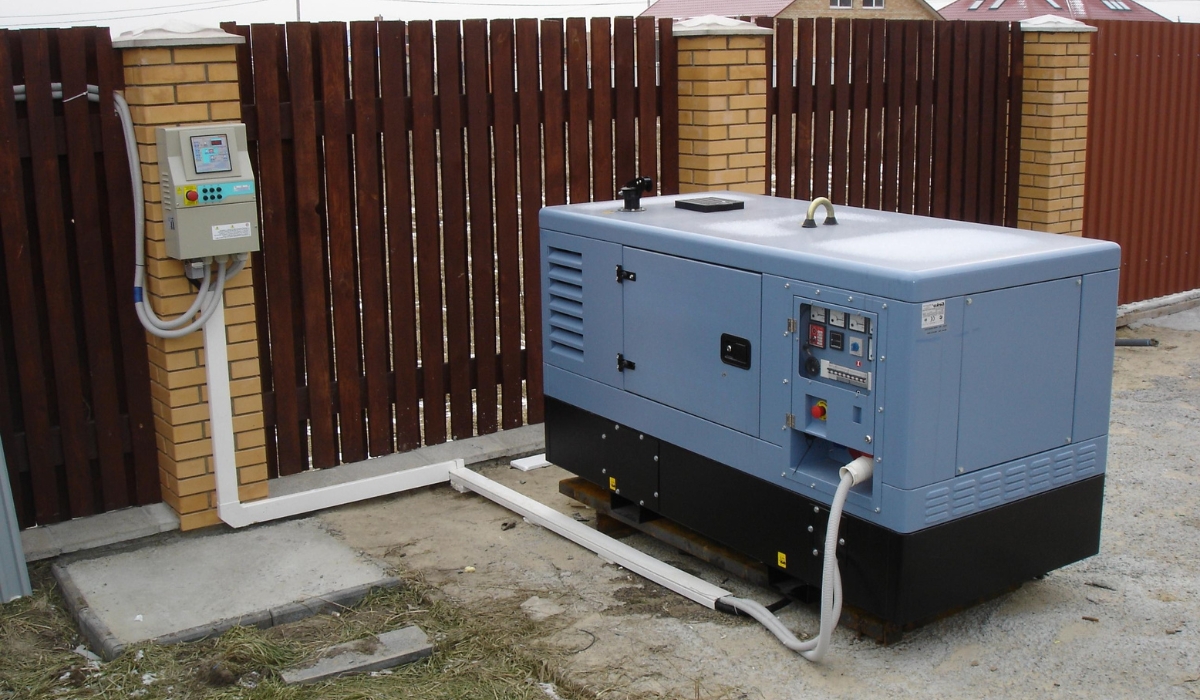

Для цього підключення можна придбати стаціонарні генератори. Вони будуть встановлені на своєму місці та не будуть переміщатися навіть тоді, коли електрика в мережі є. Але також можна розглянути й купівлю генераторів на колесах, якщо є необхідність у переміщенні. Якщо, все ж таки, обрано стаціонарний, то можна звернути увагу на дизельні генератори. Зазвичай вони більші й важчі, але в цьому разі це не буде недоліком. Витрати на паливо у них можуть бути меншими.
Під’єднання генератора через автомат
АВР (автомат увімкнення резерву) є електронним пристроєм, який перемикає живлення будинку від мережі або автономного джерела живлення. Перевага цього способу порівняно з іншими в тому, що він повністю автоматичний.

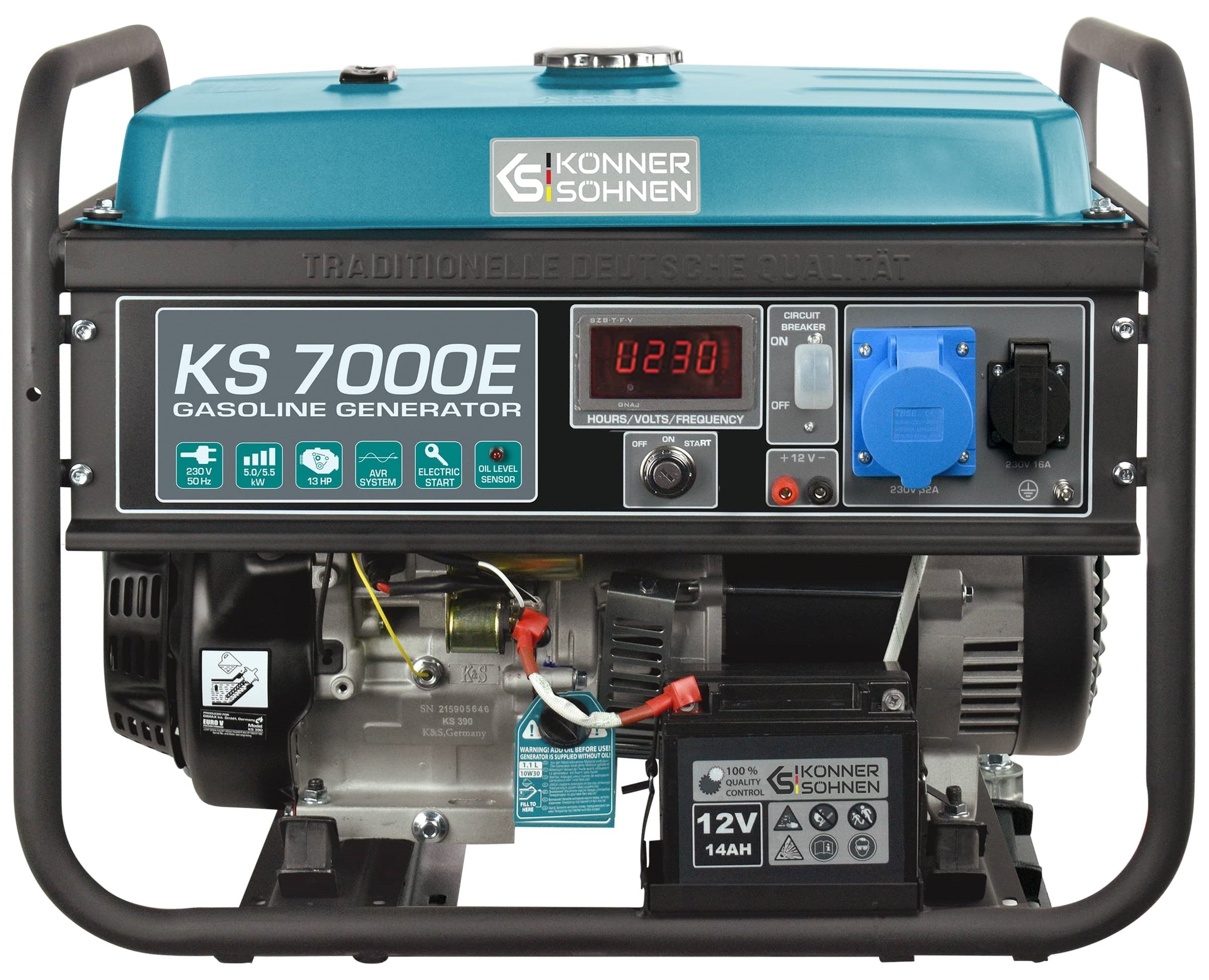

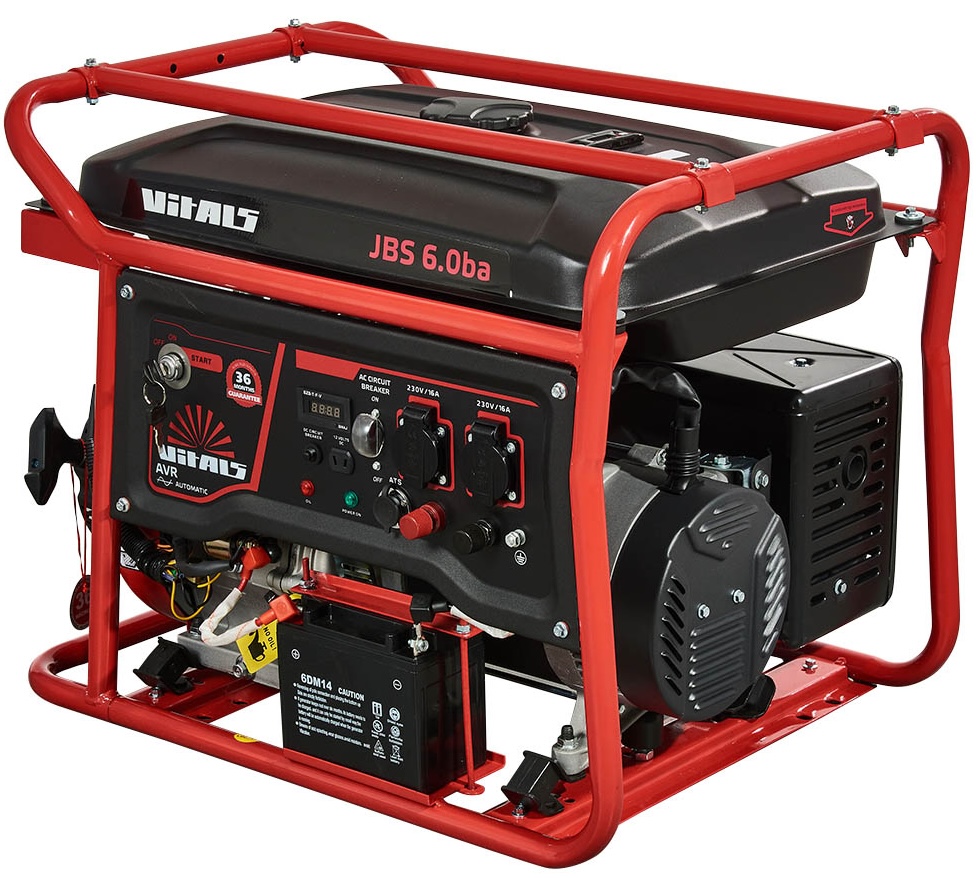

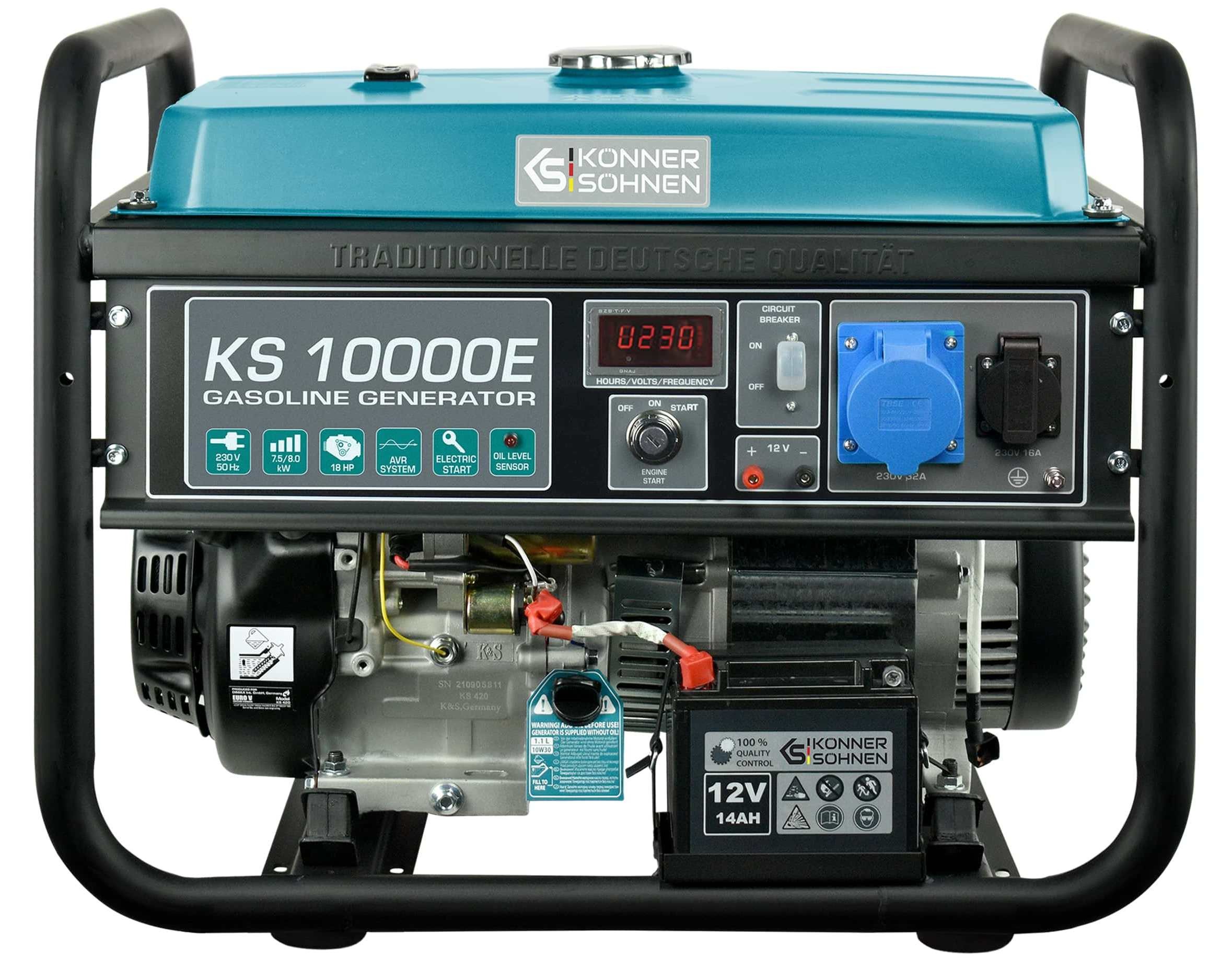

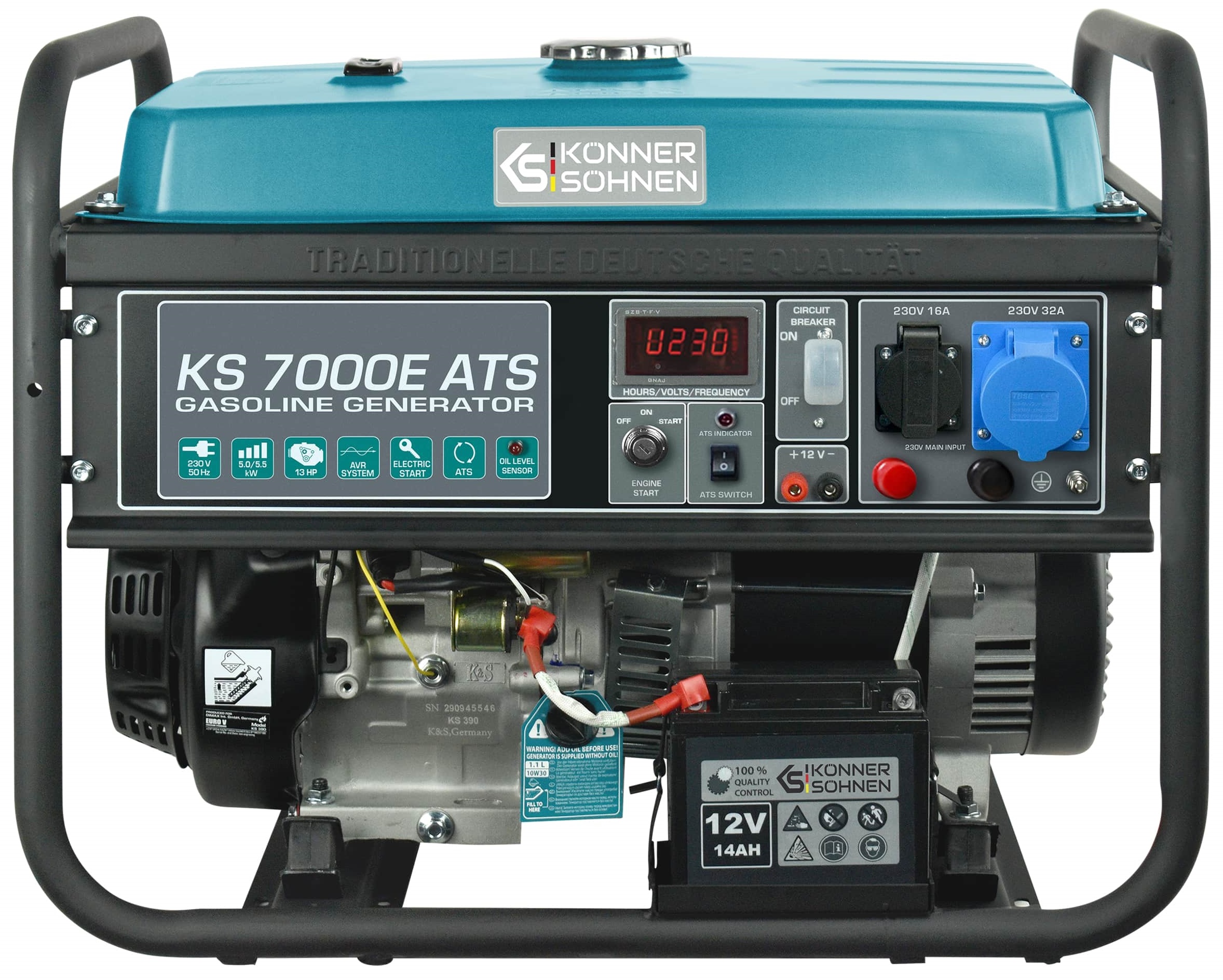

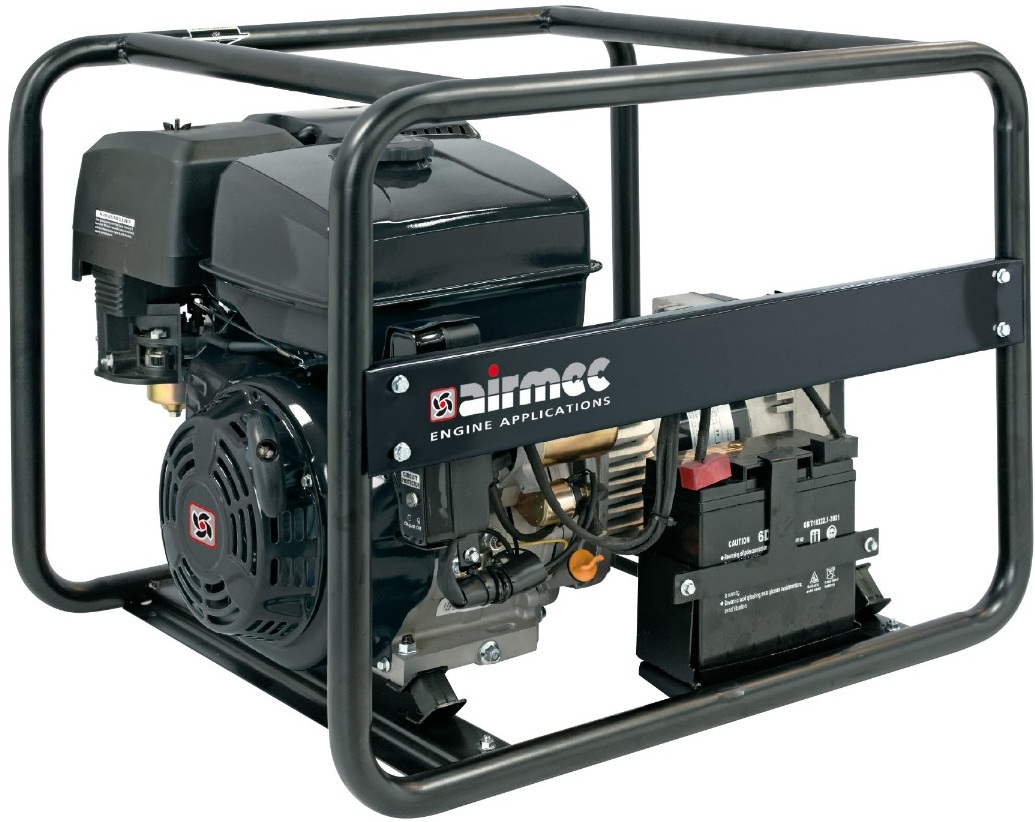

Перед тим, як під’єднати генератор до будинку в такий спосіб, придбайте АВР. Також бувають генератори з вбудованим пристроєм АВР. У цій схемі підійдуть генератори з автозапуском, у них є акумулятор, що живить стартер. Цей акумулятор також може використовуватися для живлення АВР у моменти відключення електрики.
АВР зазвичай встановлюють у щиток будинку. Під’єднання електростанції до будинку виконується таким чином:
- Під’єднайте мережу до АВР, дотримуючись фазності. АВР має бути після електролічильника, щоб він не рахував електрику від генератора.
- Для таких під’єднань використовуються стаціонарні генератори. Встановіть джерело живлення на своє місце і підведіть від нього дріт до АВР.
- Під’єднайте генератор до автомата, також дотримуючись фазності.
- Під’єднайте керуючий провід від АВР до генератора. Він необхідний для того, щоб пристрій за відсутності електрики в мережі, дав сигнал на електростартер генератора для запуску його мотора.
Перед тим, як правильно під'єднати генератор до будинку через АВР, потрібно уважно вивчити маркування клем на пристрої. Місця під’єднання мережі та генератора відключаються. Тому необхідно не переплутати їх.
Тепер, якщо електрика в мережі пропаде, АВР виявить це і подасть сигнал на генератор. Стартер генератора запустить мотор і АВР перемкне живлення будинку від мережі на генератор. Коли електрика в мережі з'явиться знову, автомат заглушить мотор генератора і перемкне живлення будинку на мережу.

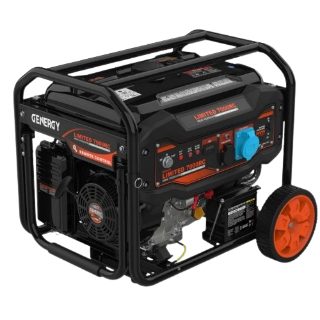

Для такої електростанції доцільно купувати джерела живлення високої потужності, наприклад, генератори на 7 кВт або вище. Це підвищить комфорт експлуатації, можна буде не обмежувати себе в підключених споживачах.
Як під’єднується генератор через АВР розібралися. Тепер розглянемо нюанси схеми:
- потрібно періодично перевіряти справність і рівень заряду акумулятора, який живить стартер;
- для безперебійного живлення необхідно забезпечити генератор потрібною кількістю палива у баці.
Усі автономні джерела електроживлення відрізняються за багатьма параметрами. Розуміння того, як правильно вибрати генератор електроенергії, дасть вам змогу придбати пристрій, що задовольняє вашим умовам експлуатації та раціонально витратити бюджет.

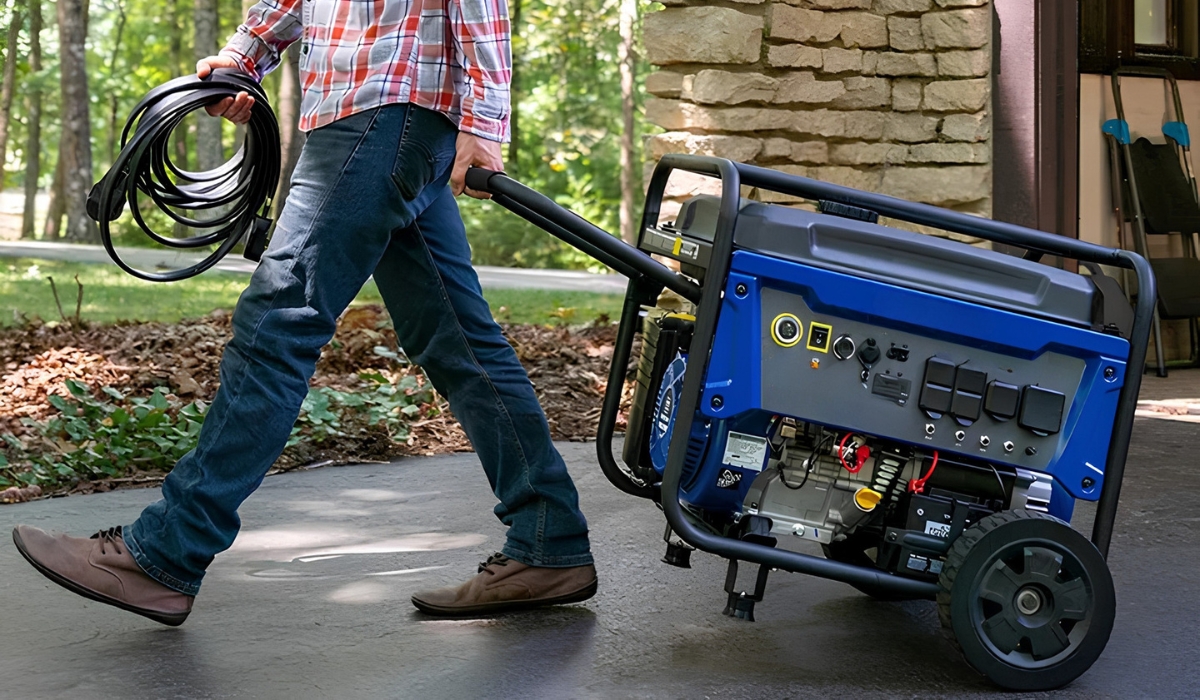

Як правильно під’єднати генератор до мережі будинку з урахуванням безпеки
Техніка з двигуном внутрішнього згоряння (ДВЗ) і електрика високої напруги разом утворюють небезпечне поєднання. Тому перед тим, як увімкнути генератор, обов'язково вивчіть правила безпеки.
Розміщення гаранартора
Для початку вирішіть, де ви встановите генератор. Це місце має відповідати таким вимогам:
- Заборонено встановлювати генератор усередині житлових приміщень, зокрема на балконах квартир.
- Під’єднання бензогенератора допускається лише в тому разі, якщо в радіусі 1 м навколо нього немає стін і предметів.
- Генератор може встановлюватися не ближче ніж за 6 метрів до вікон дверей приміщень.
- У разі встановлення генератора на вулиці, забезпечте його дахом, щоб не допустити потрапляння на нього опадів.
Правила безпеки
Під час експлуатації також необхідно дотримуватися правил, які допоможуть уникнути нещасних випадків і псування обладнання. Вони досить прості:

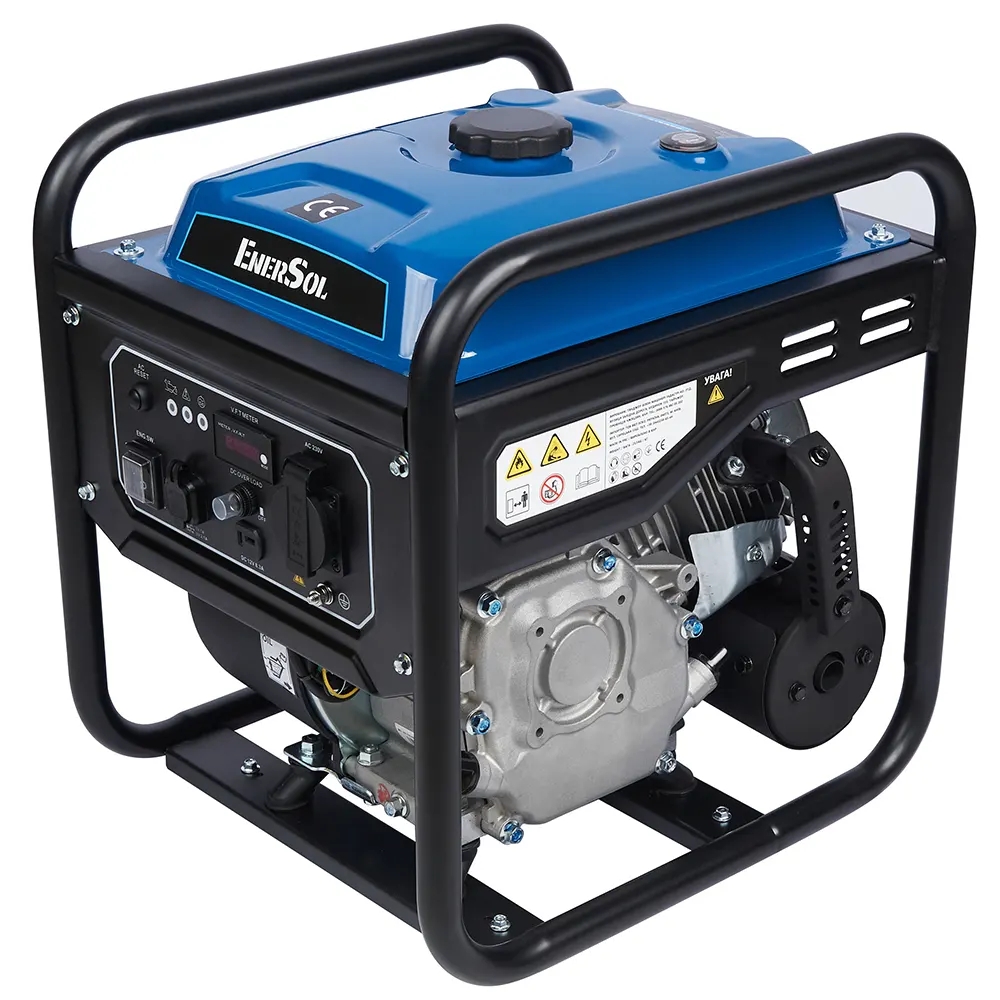

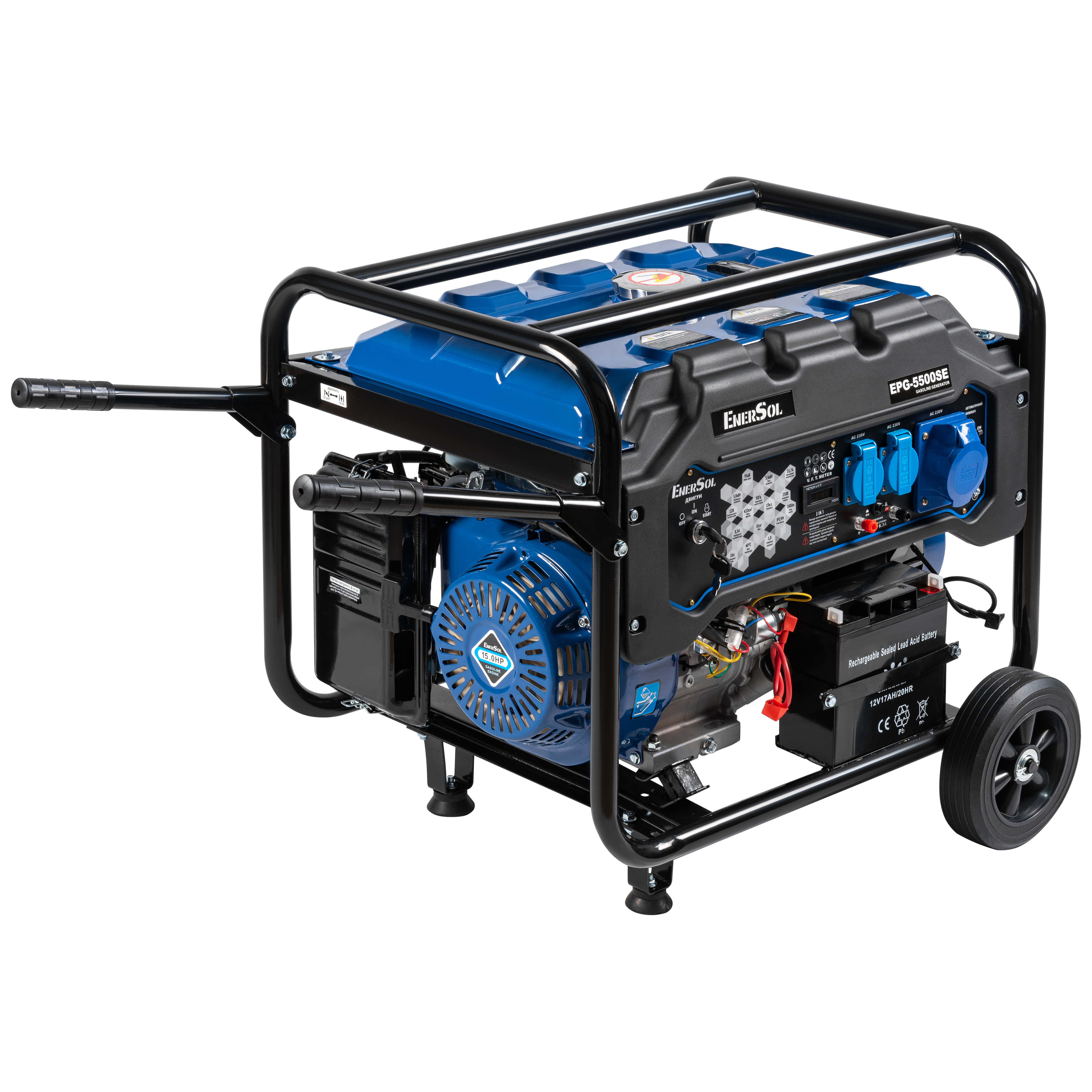

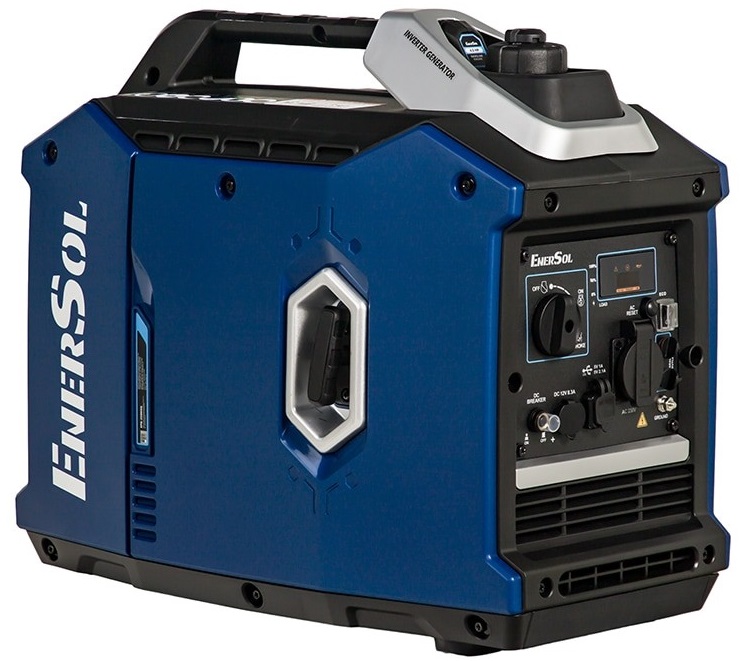

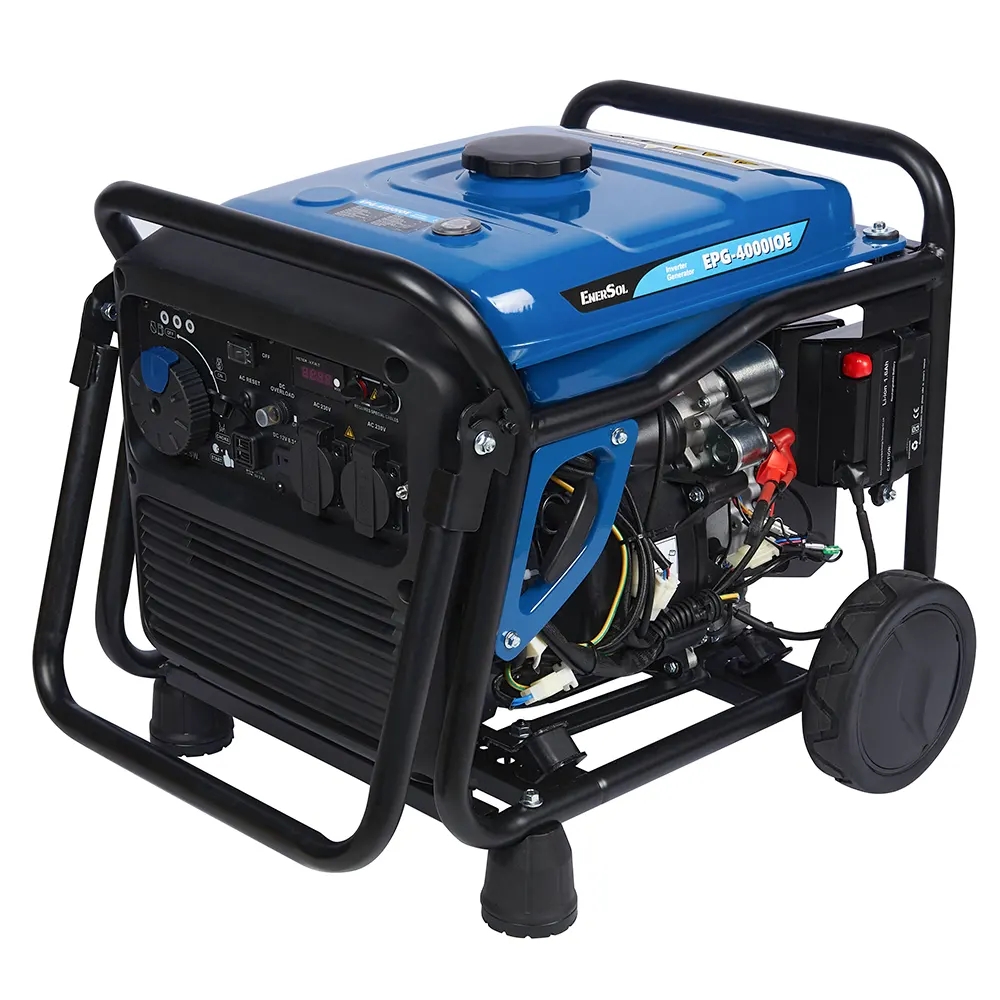

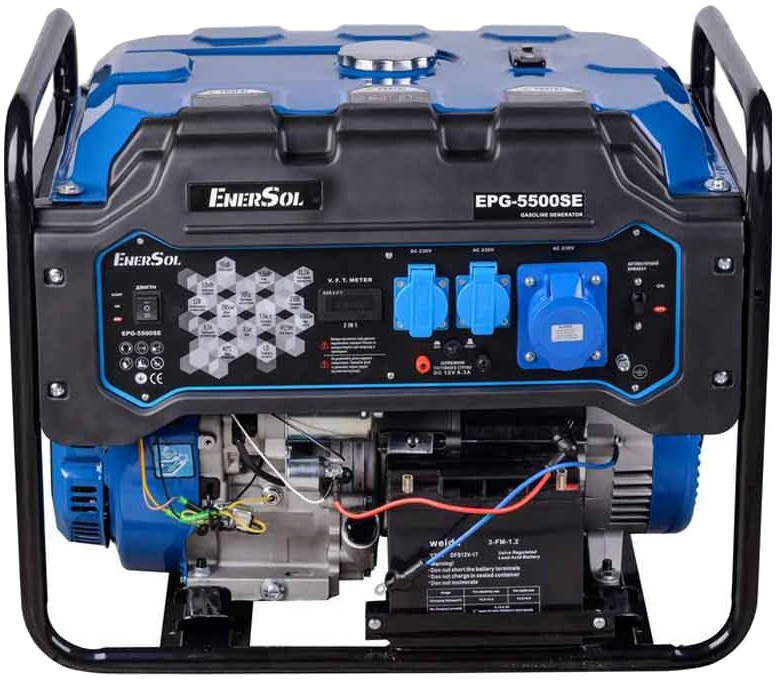

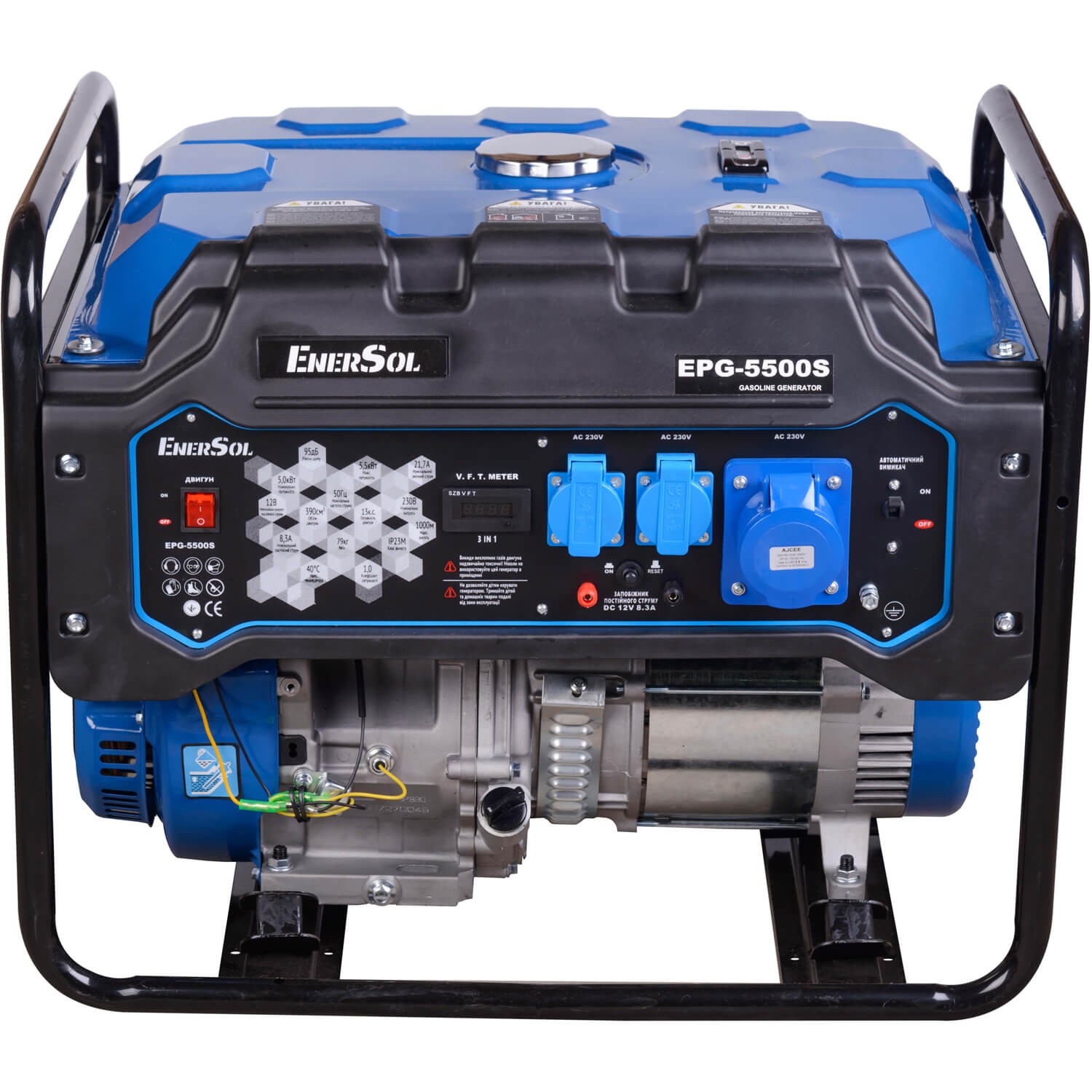

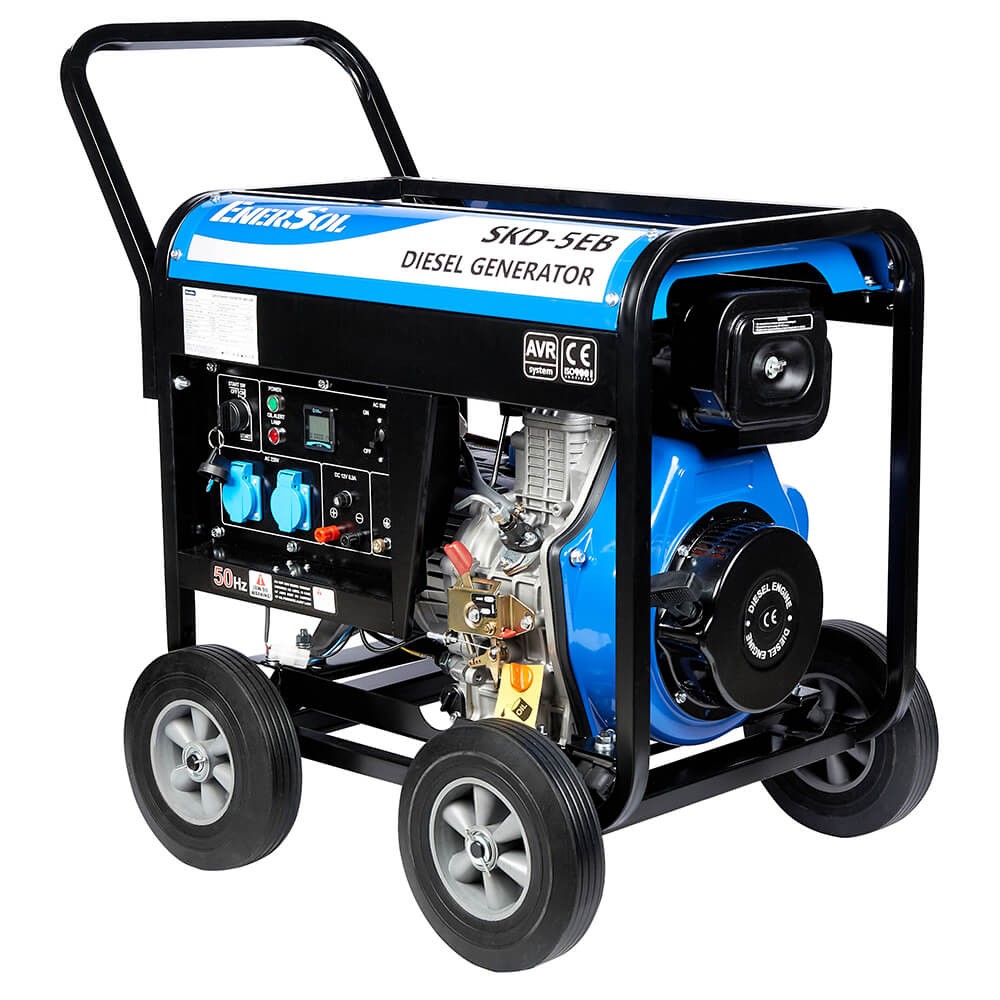

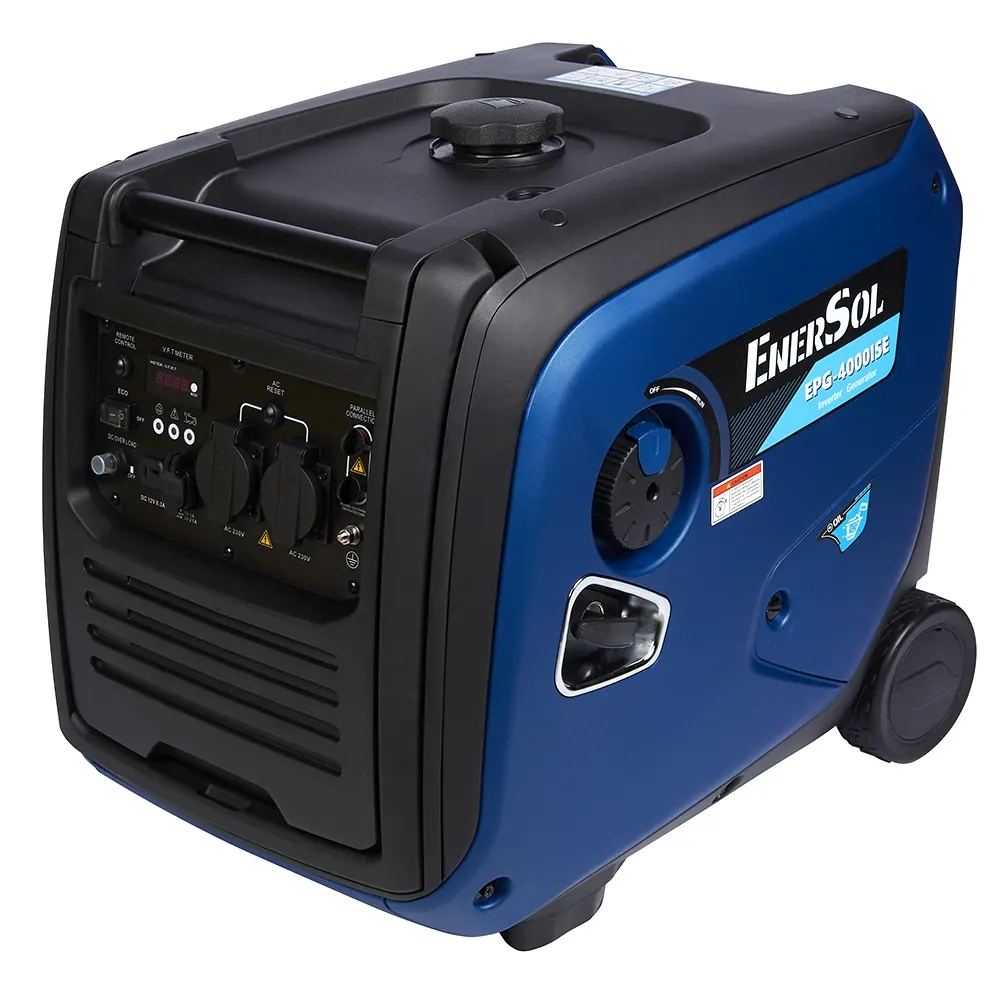

- купуйте тільки ту продукцію, яка пройшла сертифікацію, наприклад генератори EnerSol або аналогічні;
- не під’єднуйте генератор кабелем занадто маленького перетину;
- під час під'єднання генератора в розетку переконайтеся в тому, що він не перевищує допустиму потужність;
- якщо опади або інша волога потрапили на генератор, не торкайтеся до нього, це може спричинити удар струмом;

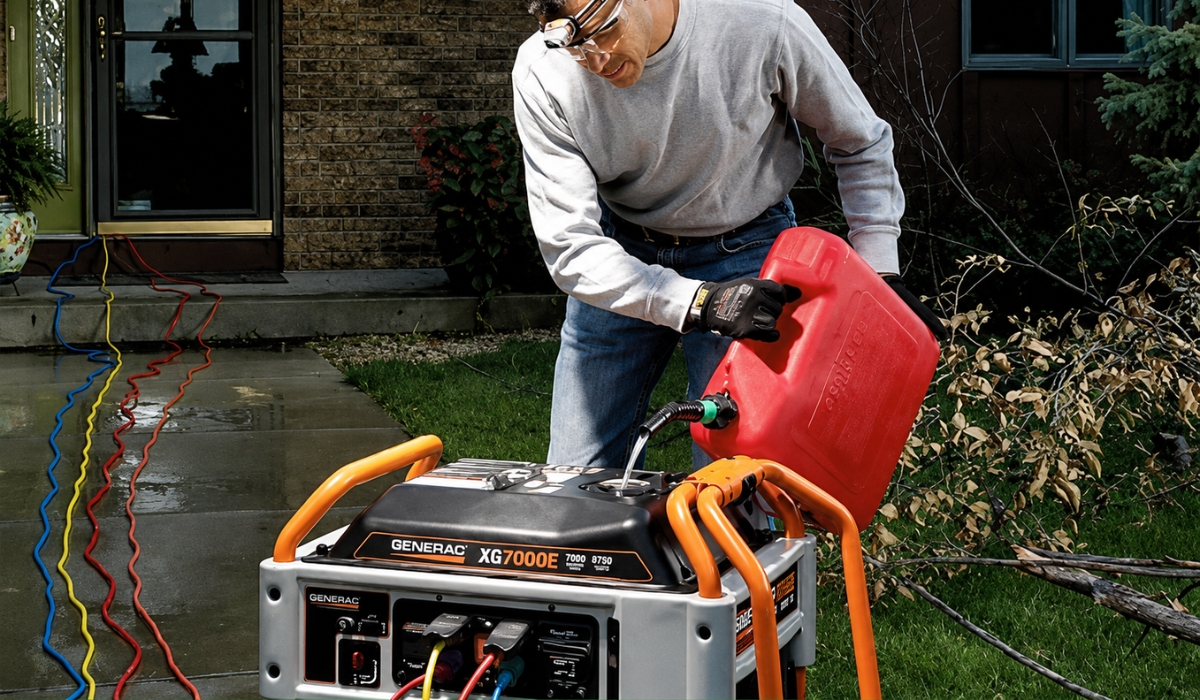

- перш ніж заправляти генератор, обов'язково заглушіть мотор і дайте йому охолонути. Попадання палива на гарячий корпус може спричинити займання;
- не зберігайте паливо поруч із генератором, це дуже небезпечно.
Тепер ви знаєте, як правильно і безпечно забезпечити свій будинок електрикою за допомогою генератора. Магазин Венкон надає вашій увазі широкий вибір джерел автономного електроживлення, а також консультації експертного рівня.
