Проблемы с электропитанием техники приводят к ее поломке, и, как правило, производители не признают это гарантийным случаем. Поэтому платить приходится пользователю, хотя он в этом обычно не виноват. Однако каждый может обезопасить себя от таких случаев: для этого достаточно купить реле напряжения и правильно его настроить. Если с первой частью задачи вопросов не возникает, то вторая для некоторых пользователей остается непонятной. К тому же проблема усложняется еще и тем, что неправильная настройка реле напряжения приведет к тому, что оно будет работать некорректно, не защитит технику в случае скачков напряжения и окажется бесполезным. В этой статье рассмотрим, как настроить реле напряжения.

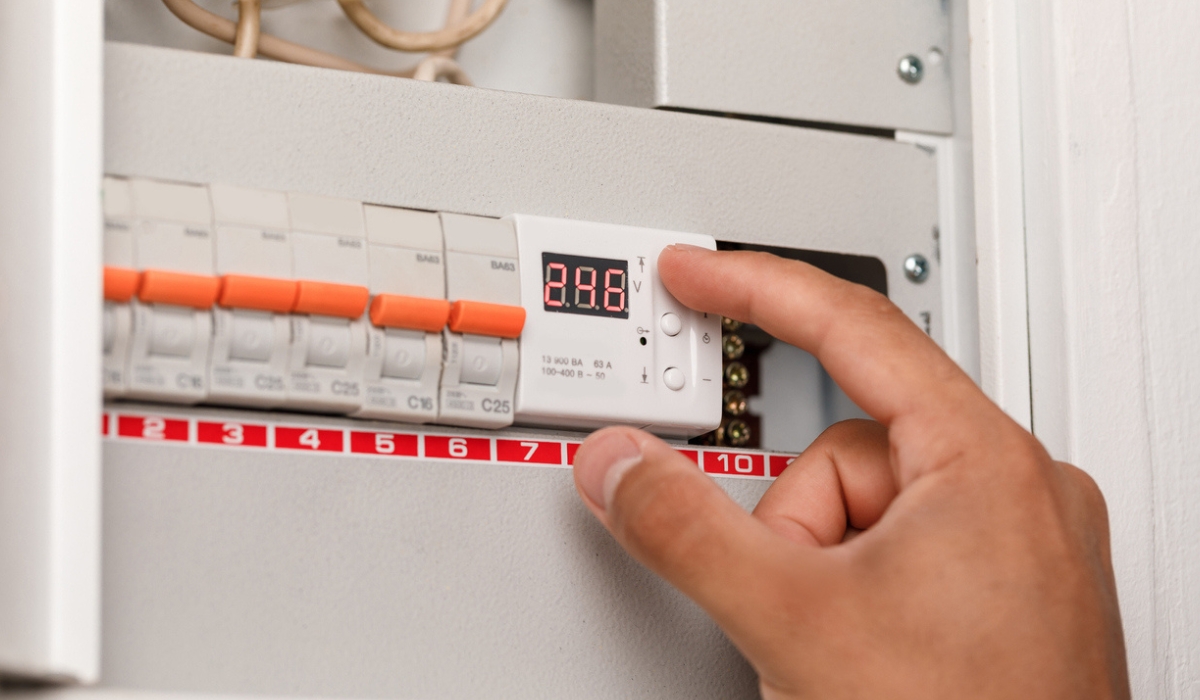

Какие настройки реле напряжения нужно изменять
В реле напряжения пользователю нужно изменять 3-4 настройки. К ним относятся:
- Верхний порог напряжения срабатывания – высокое напряжение, при котором реле отключит нагрузку.
- Нижний порог напряжения срабатывания – низкое напряжение, при котором реле отключит нагрузку.
- Время задержки повторного включения – в течение какого времени после нормализации электропитания реле включит нагрузку.
- Максимальный предел силы тока – верхний предел тока, при котором реле напряжения отключится (присутствует не во всех моделях).
Таким образом, чтобы защитить технику от скачков напряжения, пользователь с помощью этих настроек выставляет допустимый предел напряжения, при котором работает нагрузка, а также время задержки включения нагрузки после нормализации напряжения. Если реле защищает и по току, то настраивает порог срабатывания по этому параметру тоже – только по верхнему пределу. Чаще выбирают защитные реле, реагирующие только на напряжение, и они отлично справляются с бытовыми задачами.
Как осуществляется настройка реле напряжения

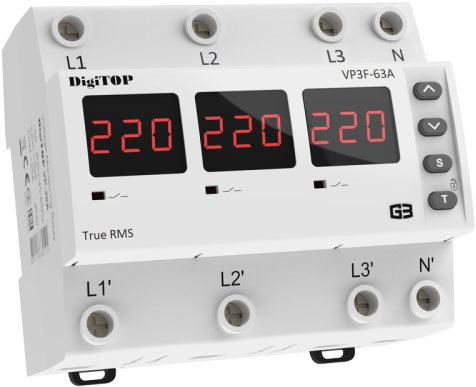

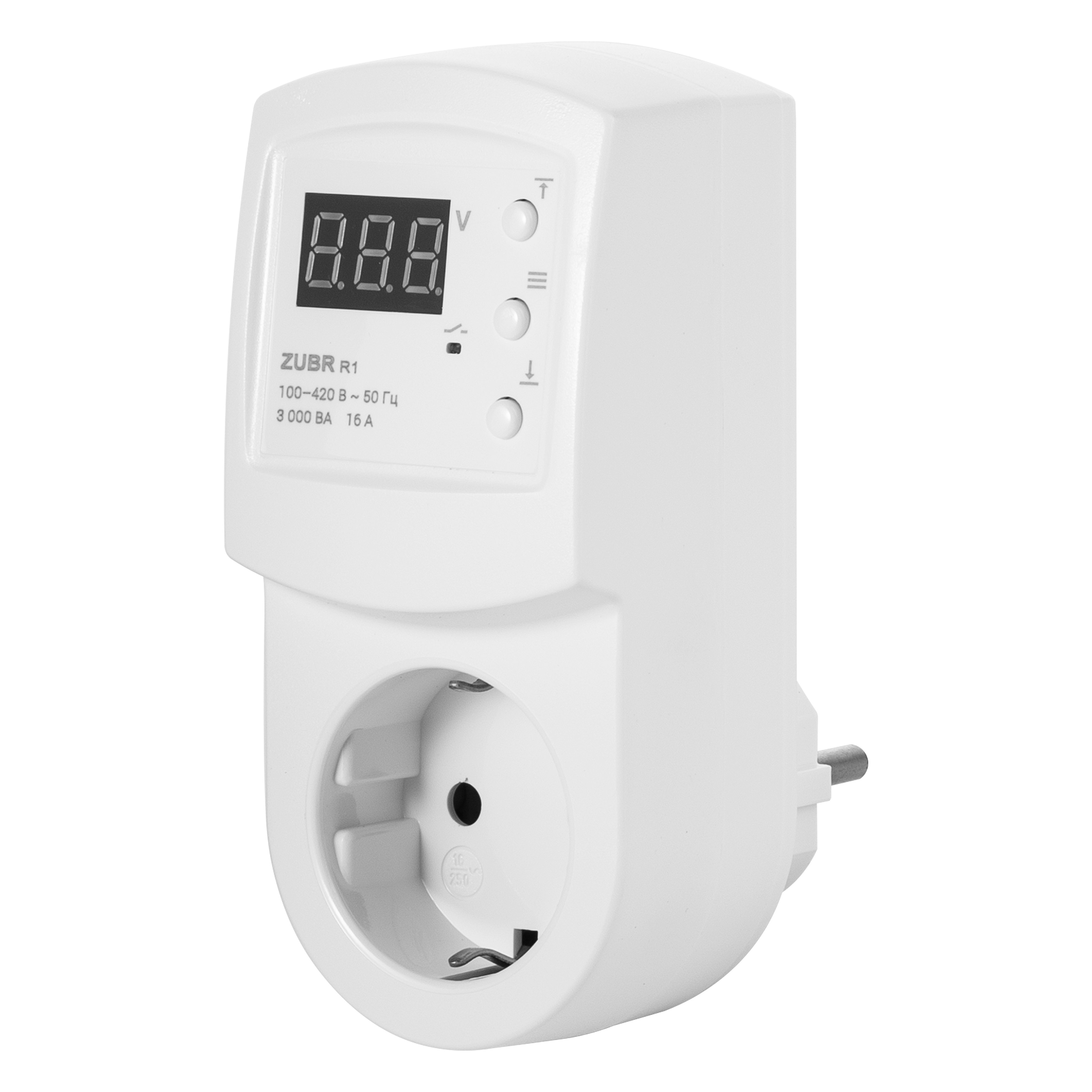

Современные реле напряжения оснащаются 2-4 кнопками, с помощью которых осуществляется настройка. Это такие элементы управления:
- стрелка вверх – кнопка, увеличивающая то или иное значение;
- стрелка вниз – кнопка, уменьшающая определенное значение;
- кнопка для входа в меню настроек – может обозначаться надписью Set, Settings, Menu, пиктограммой в виде трех линий, шестеренки или аналогичными способами, присутствует не на всех реле;
- кнопка, отображающая значение напряжения или тока, которое привело к последнему срабатыванию реле – обозначается буквой i или иным способом, в настройках не участвует, выполняет информационную роль;
- кнопка on/off – включает и выключает определенную функцию защиты, например, по току, производит настройку эту опцию, или отключает и включает реле, может обозначаться пиктограммой включения и выключения, есть не во всех моделях;
- кнопка для сброса настроек и возврата их к заводскому состоянию – обозначается надписью Reset, Res или аналогичным образом, выполняет сброс установленных настроек и присутствует не на всех моделях.

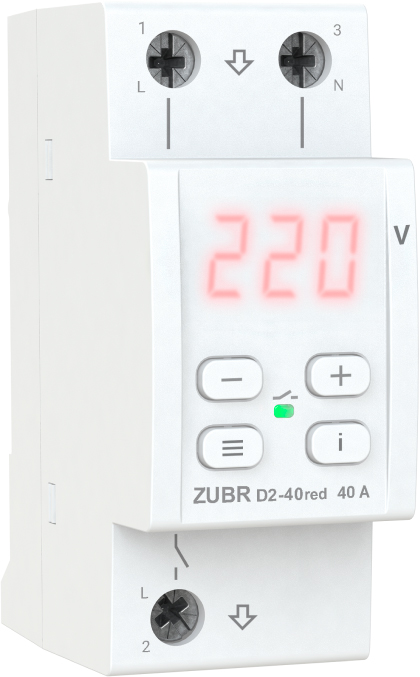

В защитных реле обычно используются простые механические кнопки. Они размещаются на передней, боковой или верхней панели. Существуют некоторые модели реле, где вместо кнопок установлены потенциометры, вращающиеся механические элементы. Как правило, это либо промышленные модели, либо устаревшие бытовые. Вращать элементы управления нужно с помощью соответствующей отвертки.
На современных реле напряжения настройка осуществляется не вслепую. Помимо органов управления, пользователю также доступен цифровой дисплей, который отображает установленные настройки и состояние прибора. Некоторые модели, кроме дисплея, оснащаются еще и светодиодной индикацией.
Подготовка перед тем как настроить реле напряжения

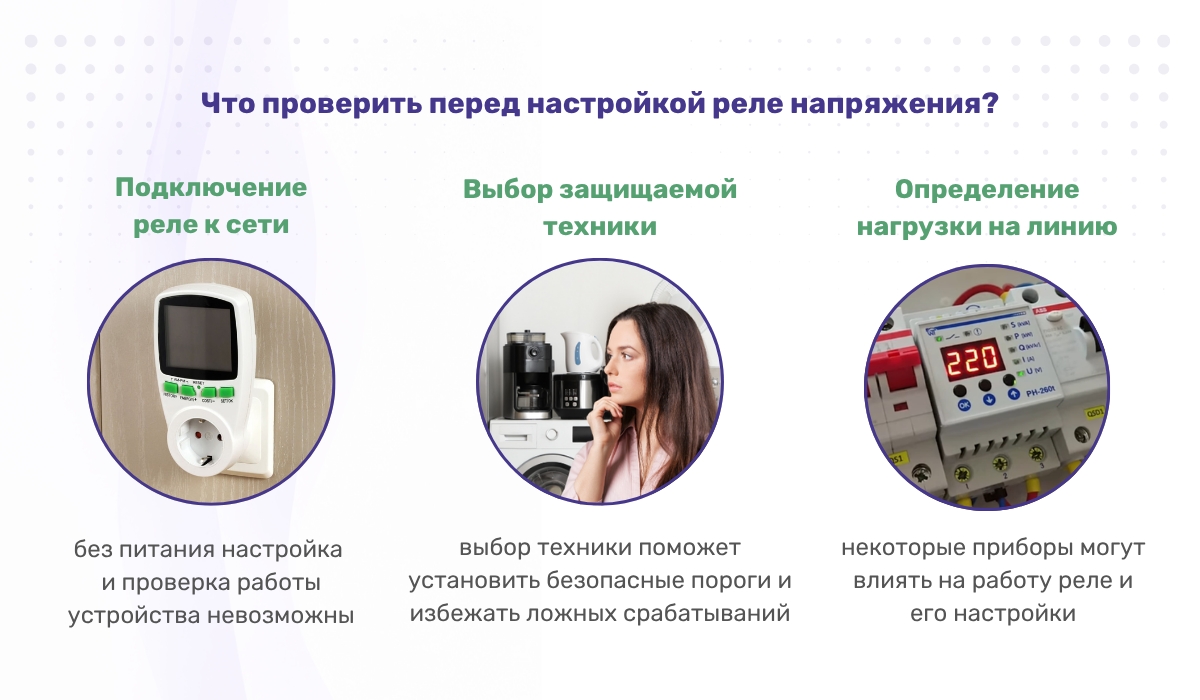

Несмотря на то, что настройка защитного реле – задача относительно простая, чтобы достичь хорошего результата, к этому нужно правильно подготовиться. Вот что нужно сделать перед началом настройки:

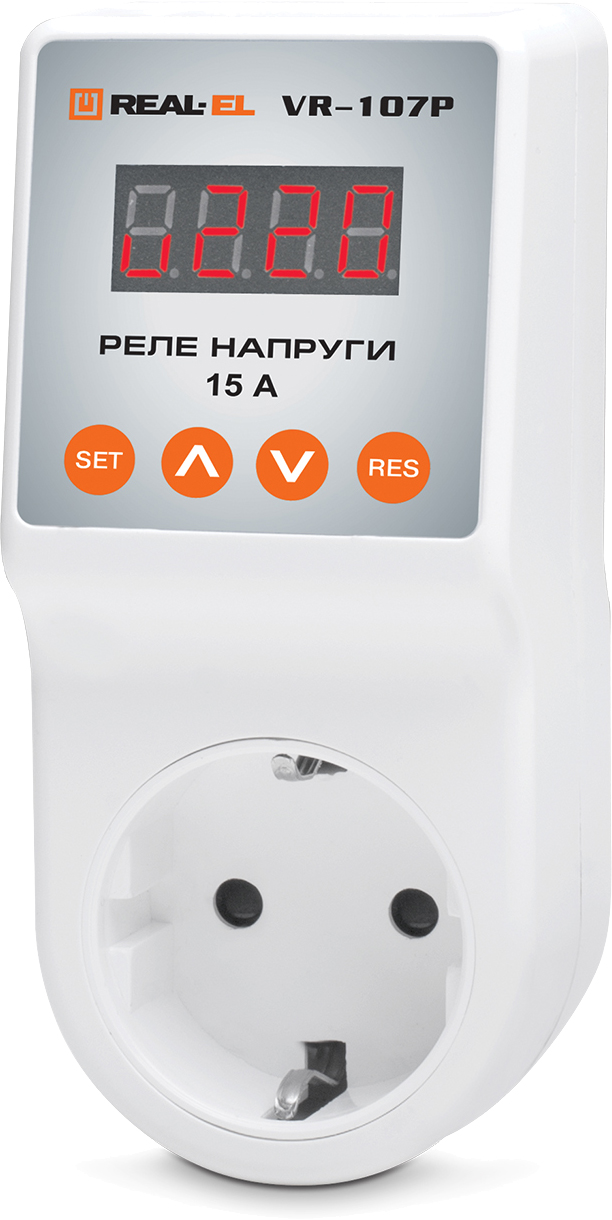

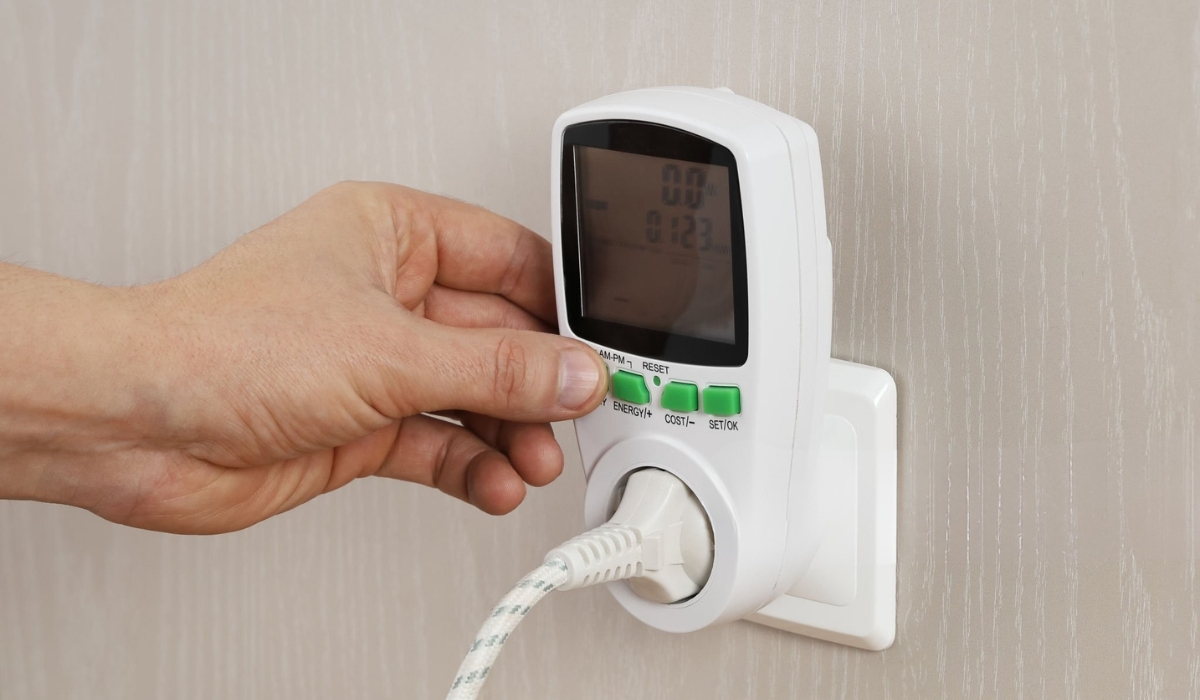

- Подключить реле к питанию. Если вы купили защитные реле в розетку, то просто подключите его вилку к нужной розетке. А затем, после настройки, подключите к розетке самого реле нагрузку. Но если вы выбрали реле для установки на DIN-рейку, то для его подключения обязательно вызовите специалиста. Ошибки могут привести к поломке реле, бытовой техники, пожару, поражению током.
- Решите, какую технику вы защищаете. Различная техника имеет разные допустимые значения напряжения питания и задержки повторного включения. Поэтому перед настройкой нужно знать, что именно будет подключено к реле.
- Определите, что еще будет подключено к той же линии питания. От этого зависят возможные скачки напряжения и задержка повторного включения.
Одно реле напряжения может защищать несколько приборов. Тогда учитываются свойства всех их. Это может делать как реле на DIN-рейку, так и простое в розетку, если купить удлинители, подходящие по параметрам.
Пошаговая настройка реле напряжения
Когда реле подключено и определена нагрузка, питающаяся на его линии, можно приступать к его настройке. Необходимо зайти в настройки реле через простой интерфейс и установить пороги его срабатывания и задержку повторного включения.
Реле напряжения: инструкция по входу в меню
Для установки порогов необходимо войти в меню, в настройки защитного реле. Сделать это можно разными способами, самые распространенные:
- нажать (или нажать и удерживать) кнопку входа в меню (три линии, Set, Settings, Menu);
- если такой кнопки нет, то нажать и удерживать одну из кнопок со стрелкой – соответственно, для настройки верхнего порога нужно удерживать кнопку со стрелкой вверх, нижнего – вниз.
В большинстве моделей признаком того, что вы успешно вошли в область, где можно выполнить настройку реле, является мигание информации на дисплее. Пока мигает, можно настраивать.
Какое напряжение выставить на реле напряжения – верхний и нижний пределы
Любые реле напряжения позволяют настраивать верхний и нижний пределы напряжения, при которых оно срабатывает. В некоторых моделях во время настройки верхнего предела может мигать или светиться буква H, high, а нижнего – L, low.

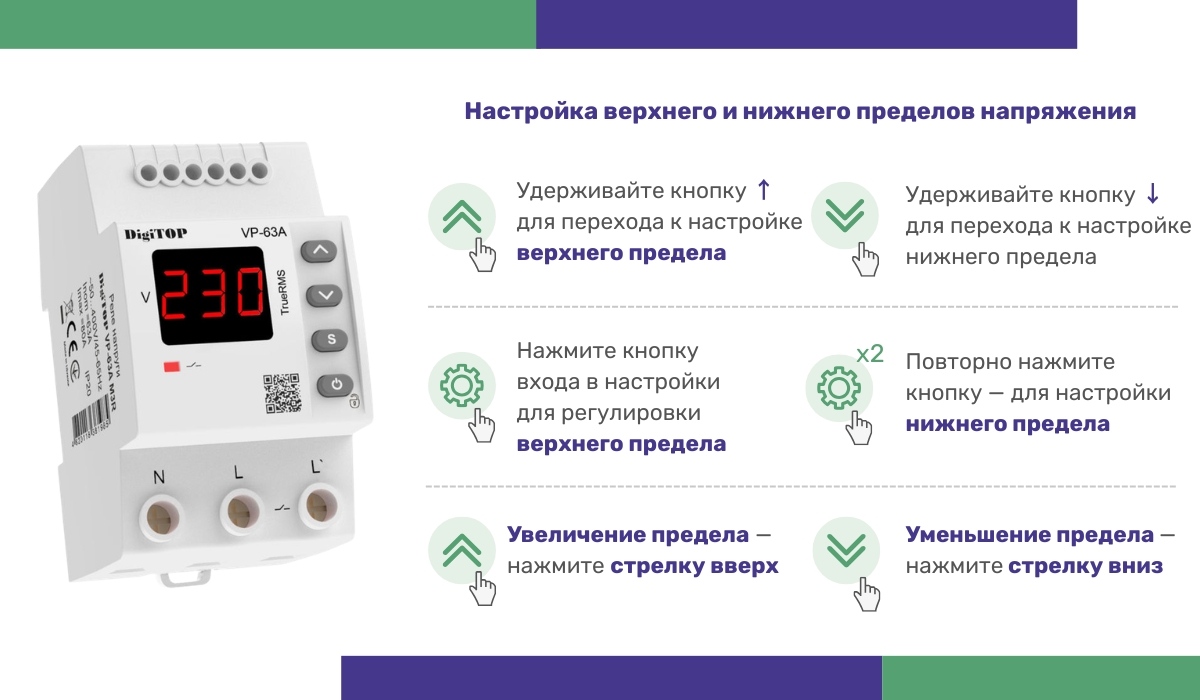

Войти в настройки верхнего предела можно, если нажать и удерживать стрелку вверх. Нижнего – стрелку вниз. Или нужно нажать на кнопку входа в настройки для регулировки верхнего предела, и повторно на нее – для нижнего.
Увеличение напряжения предела осуществляется нажатием на кнопку со стрелкой вверх. Уменьшение напряжения предела выполняется кнопкой со стрелкой вниз. Если удерживать эти кнопки, то происходит ускоренное увеличение или уменьшение.
Когда происходит регулировка напряжения, нужно помнить о следующем:
- Нормальное напряжение в бытовой однофазной сети – 230 В. Допускаются колебания до 10 % – от 207 В до 253 В.
- Отклонение от указанной нормы является неисправностью. И на практике это случается, но не всегда наносит вред. Многие бытовые приборы способны исправно функционировать и в более широком диапазоне. Например, даже некоторые холодильники выдерживают напряжение 190-250 В.
- Некоторые чувствительные бытовые приборы не способны выдерживать колебания напряжения более чем на 10 % от 230 В.
Перед перенастройкой реле рекомендуется изучить характеристики прибора и узнать допустимый для него рабочий диапазон напряжения.
Итак, на реле нижний порог напряжения следует установить на 207 В, а верхний – на 253 В. Это разумная рекомендация относительно того, какое напряжение выставить на реле напряжения для холодильника, нагревательного прибора, насоса и большинства другой техники. Увеличить этот диапазон можно, если в сети часто происходят колебания, превышающие 10 % от 230 В, а подключенная техника по паспорту может работать и в более широком диапазоне напряжения – тогда пределы настраиваются в соответствии с характеристиками нагрузки. Наш опыт показал, что это уменьшит количество аварийных отключений. Но если техника выпущена по европейским стандартам (как и большинство доступных сейчас в магазине), то она рассчитана почти всегда на работу в диапазоне 207–253 В.
Если техника рассчитана на меньший диапазон напряжений, то и пределы реле нужно уменьшать. Однако это может быть только с какой-то нестандартной техникой или такой, которая выпущена не по европейским стандартам.
В большинстве реле пределы напряжения можно изменять с шагом в 1 В. Это позволяет провести точную настройку. Если шаг составляет 5 В, то нижний предел округляется в большую сторону, верхний – в меньшую.
Как отрегулировать реле напряжения: задержка повторного включения

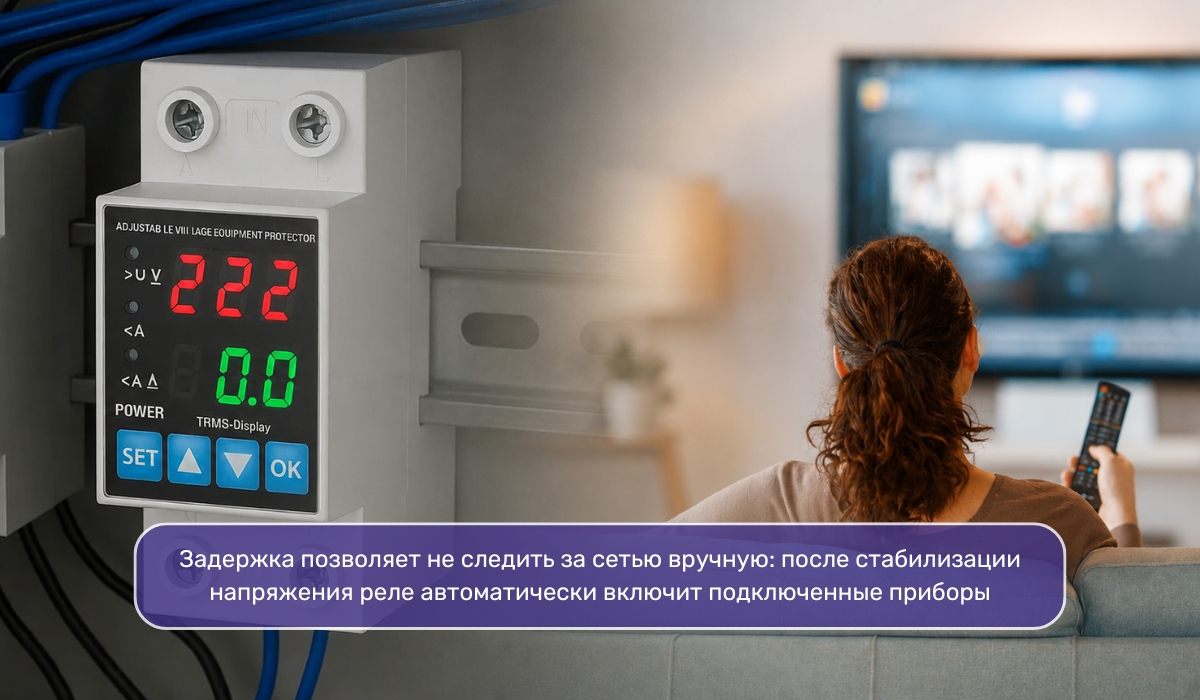

Опция задержки повторного включения – это время, в течение которого напряжение в сети должно быть стабильным (207-253 В), после него нагрузка включится повторно. Эта опция нужна для исключения:
- повторного аварийного срабатывания реле, когда колебания могут происходить одно за другим;
- одновременного включения всех приборов, что может привести к резкому повышению нагрузки на сеть и сработает автомат на счетчик – тогда без ручного включения ничего не будет работать;
- во избежание поломки техники, которая стабилизирует свое состояние после отключения.
Войти в настройки задержки можно разными способами. Это может быть повторное нажатие на кнопку входа в настройки. А если этой кнопки нет, то одновременное нажатие на кнопки со стрелками вверх и вниз. Во время настройки времени задержки может мигать буква t, time, s, seconds. Время увеличивается и уменьшается с помощью соответствующих кнопок со стрелками.
Время задержки в большинстве моделей можно установить в пределах от 5 с до 300 с (5 мин), в некоторых до 600 с (10 мин). Если к реле напряжения подключена техника, создающая высокие пусковые токи, то время задержки нужно устанавливать больше, от 10 с и выше. За это время включится остальная техника, а затем добавится эта нагрузка. В результате нагрузка на сеть будет распределена равномерно.
Особое внимание при настройке реле следует уделять насосам, компрессорам и технике с такими компонентами – холодильникам, кондиционерам, сплит-системам, тепловым насосам. Когда их питание прекращается, в системе остается остаточное давление. Если питание вскоре включается снова, то давление повышается, поскольку компрессор сразу начинает работать. Поэтому для такой техники требуется задержка 3-5 мин (180–300 с). За это время давление в системе (водопроводе, контуре хладагента) выровняется и можно будет безопасно включать компрессор. Меньшая задержка приведет к нарушению работы системы, ускоренному износу компрессора. Изучите характеристики техники и рекомендации производителя перед настройкой задержки повторного включения. Так происходит настройка реле напряжения для холодильника, кондиционера и многих насосов.
Если реле напряжения работает на всю квартиру, то рекомендуется устанавливать его задержку не менее чем на 180 с. Для большинства техники этого времени будет достаточно. Если реле защищает компьютер, мультимедийную технику, инструменты, то задержка может быть меньше – достаточно 3-10 с.

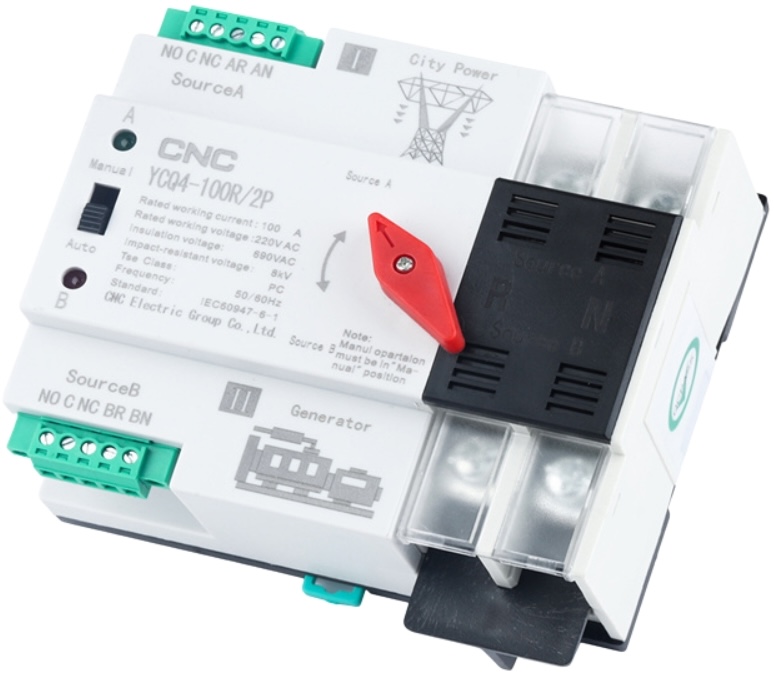

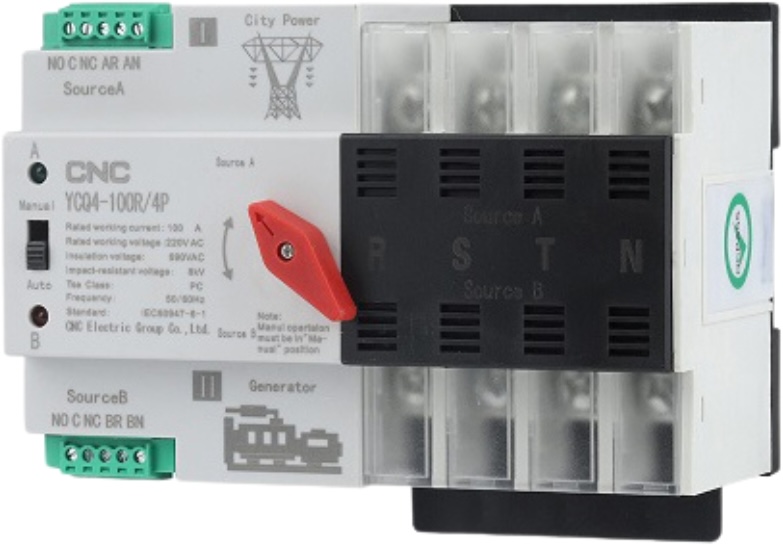

Не путайте время задержки повторного включения, о котором мы только что говорили, со временем срабатывания реле. Время срабатывания реле напряжения в большинстве бытовых моделей нельзя регулировать, это фиксированное значение, равное 0,04–0,06 с – мгновение. Это время от обнаружения неправильного напряжения до отключения нагрузки. За это время техника не повреждается. Если реле напряжения подключается к системе, где используются блоки автоматического ввода резерва, то покупать АВР нужно со временем переключения менее 0,04 с, чтобы избежать ложных срабатываний.
Реле напряжения – настройка предела тока
Некоторые защитные реле фиксируют превышение тока, возникающее из-за короткого замыкания или превышения потребляемой мощности. Эта функция предотвращает пожар, поскольку защищает кабель от перегрева. Такие защитные реле могут использоваться в качестве предохранительных автоматических выключателей или дублировать их.

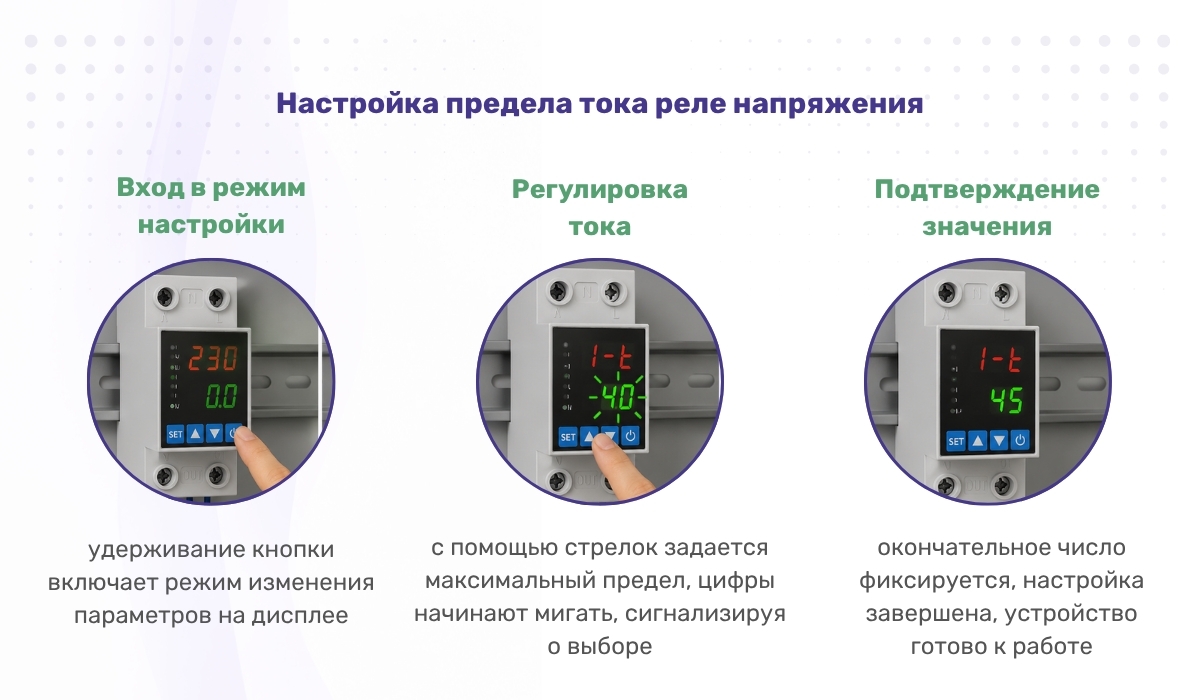

Войти в настройки тока можно, если нажать или нажать и удерживать кнопку On/Off. Сразу после этого стрелками можно задать максимальный пределы тока. При этом цифра может начать мигать. Шаг регулировки обычно 1 А.
Наш опыт показал, что предел тока нужно настраивать с учетом номинала вводного автомата – на реле напряжения должно быть немного меньше. Например, если настраивается реле напряжения для квартиры, сколько ампер – зависит от автомата. Если он на 32 А, то на реле установите 28-30 А.
Калибровка и регулировка реле напряжения
В некоторых реле напряжения можно калибровать их встроенный вольтметр и амперметр – модули, измеряющие напряжение и ток. Но делать это рекомендуется только специалистам, понимающим значение своих действий – от правильной калибровки зависит точность срабатываний.
Для входа в режим калибровки нужно отключить реле от питания, а затем включить повторно, одновременно нажав кнопки вверх и вниз (или другие кнопки – изучите инструкцию к реле). После этого мультиметром нужно измерить истинное напряжение в реальном времени, а стрелками на реле настроить показания на его экране. Реле и мультиметр должны показывать одинаковые значения. Также калибруется и ток.
Реле напряжения из магазина не требуют калибровки, даже если поддерживают эту функцию. Калибровка бывает необходима после эксплуатации и не всегда требуется.
Дополнительные советы как выставить реле напряжения
Вот еще несколько рекомендаций, которые помогут вам разобраться с настройкой реле напряжения и выполнить эту процедуру точно и правильно:
- Если колебания в сети случаются часто или недопустимо, чтобы техника во время них простаивала и не работала, то лучше приобрести в магазине регулятор для напряжения (стабилизатор) вместо реле.
- Перед тем, как правильно настроить реле напряжения, всегда читайте инструкцию к нему – могут быть особенности. А также изучите режимы электропитания защищаемой техники.
- Защитное реле нужно подключать только к исправной розетке. Если на DIN-рейку, то все контакты должны быть надежными. Ненадежные контакты (в том числе в розетке) приведут к частым ложным срабатываниям и поломке реле. Для восстановления контактов привлеките специалиста, который правильно подберет и использует системы соединения кабеля.
- Когда включили новое реле в розетку, оно начнет работать только по истечении времени задержки повторного включения, установленного на заводе – через 3-5 с. О том что реле начало работать, станет понятно по дисплею, светодиодной индикации и щелчку.
- После того, как успешно провели настройку реле, выходить из настроек не нужно. Выход происходит автоматически через 3-10 с. При этом все настройки сохраняются в энергонезависимой памяти сразу, без дополнительных действий. Даже если реле будет отключено от питания, настройки остаются. На некоторых моделях есть кнопка для сброса настроек.
- Некоторые считают, что чем более узкий диапазон пределов напряжения, тем лучше для техники. Но это приведет к частым срабатываниям реле и отключениям. Мы уже выяснили, что напряжение в сети может колебаться от 207 В до 253 В, и делать диапазон меньше этого не нужно. Слишком широкий диапазон – тоже плохо. Техника может выйти из строя, поскольку реле не сработает в нужный момент.

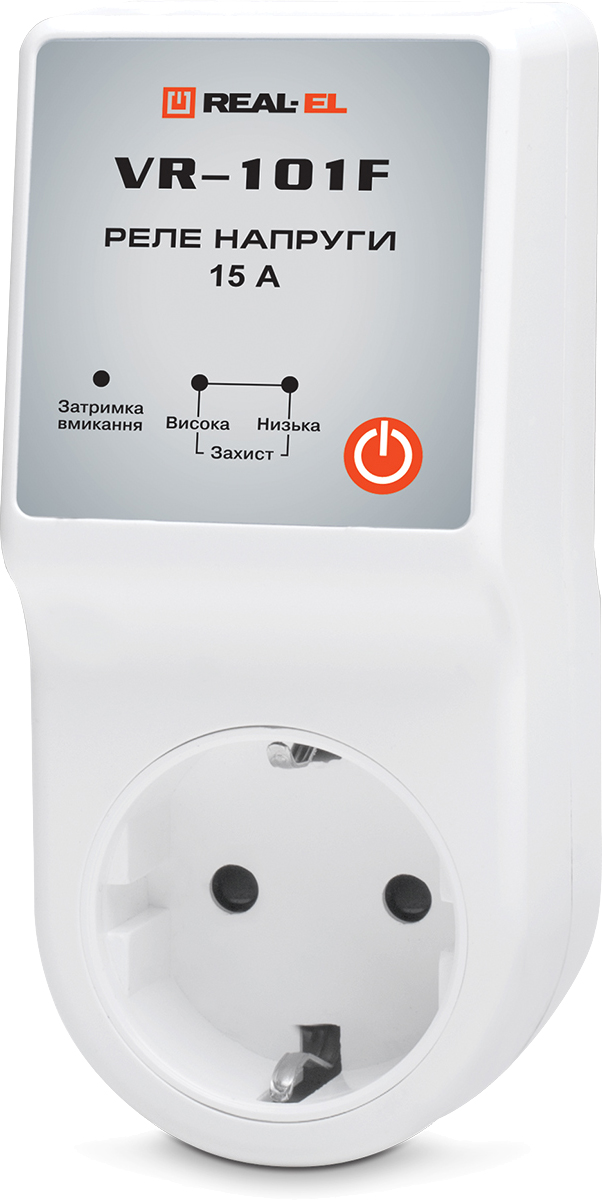

- Бывают недорогие защитные реле без настроек, у них нет кнопок и регулировочных винтов, и даже может не быть дисплея. Как правило, они настроены на стандартные пределы 207-253 В (для сети 230 В) или 198-242 В (для 220 В) или 190-250 В. Время задержки повторного включения – 3-10 с. Покупайте такие устройства только для простых приборов – освещения, чайников, обогревателей, без сложной электроники, больших пусковых токов, компрессоров.

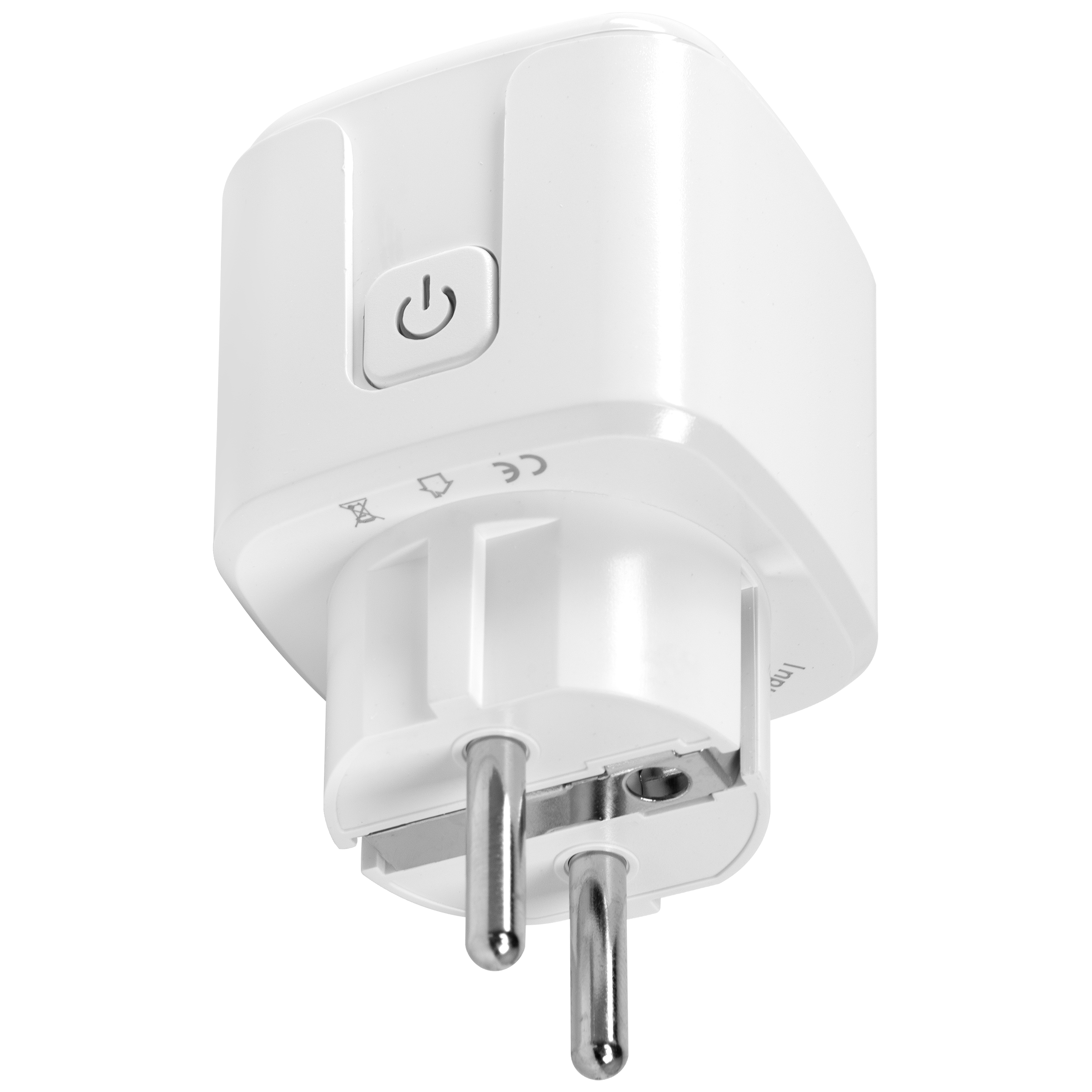

- Реле напряжения выполняет только функцию защиты нагрузки. Если вам нужны дополнительные функции (дистанционное управление, работа по расписанию, учет энергии), то вам понадобится smart розетка. В интернет-магазине есть модели, в том числе и с защитными функциями.
- Если вы думаете, как отключить реле напряжения, то это возможно не на всех моделях. Для этого может быть специальная кнопка on/off. В противном случае можно просто вытащить реле из розетки или выключить автомат, УЗО.
Мы рассмотрели реле напряжения, как настроить, какие опции нужно менять, как войти в режим регулировки. Узнали, как подготовиться к началу настроек.
