Проблеми з електроживленням техніки призводять до її ламання, і, як правило, виробники не визнають це гарантійним випадком. Тому платити доводиться користувачеві, хоча він у цьому зазвичай не винен. Однак кожен може убезпечити себе від таких випадків: для цього достатньо купити реле напруги та правильно його налаштувати. Якщо з першою частиною завдання питань не виникає, то друга для деяких користувачів залишається незрозумілою. До того ж проблема ускладнюється ще й тим, що неправильне налаштування реле напруги призведе до того, що воно працюватиме некоректно, не захистить техніку в разі стрибків напруги та виявиться марним. У цій статті розглянемо, як налаштувати реле напруги.
Які налаштування реле напруги потрібно змінювати
У реле напруги користувачеві потрібно змінювати 3-4 налаштування. До них належать:
- Верхній поріг напруги спрацьовування – висока напруга, при якій реле відключить навантаження.
- Нижній поріг напруги спрацьовування – низька напруга, при якій реле відключить навантаження.
- Час затримки повторного ввімкнення – протягом якого часу після нормалізації електроживлення реле ввімкне навантаження.
- Максимальна межа сили струму – верхня межа струму, при якій реле напруги відключиться (присутня не у всіх моделях).
Таким чином, щоб захистити техніку від стрибків напруги, користувач за допомогою цих налаштувань виставляє допустиму межу напруги, при якій працює навантаження, а також час затримки включення навантаження після нормалізації напруги. Якщо реле захищає і за струмом, то налаштовує поріг спрацьовування за цим параметром теж – тільки за верхньою межею. Частіше вибирають захисні реле, що реагують тільки на напругу, і вони відмінно справляються з побутовими завданнями.
Як здійснюється налаштування реле напруги
Сучасні реле напруги оснащуються 2-4 кнопками, за допомогою яких здійснюється налаштування. Це такі елементи керування:
- стрілка вгору – кнопка, що збільшує те чи інше значення;
- стрілка вниз – кнопка, що зменшує певне значення;
- кнопка для входу в меню налаштувань – може позначатися написом Set, Settings, Menu, піктограмою у вигляді трьох ліній, шестерні або аналогічними способами, присутня не на всіх реле;
- кнопка, що відображає значення напруги або струму, яке призвело до останнього спрацьовування реле – позначається літерою i або іншим способом, у налаштуваннях не бере участі, виконує інформаційну роль;
- кнопка on/off – вмикає та вимикає певну функцію захисту, наприклад, за струмом, здійснює налаштування цієї опції або вимикає та вмикає реле, може позначатися піктограмою вмикання та вимикання, є не у всіх моделях;
- кнопка для скидання налаштувань і повернення їх до заводського стану – позначається написом Reset, Res або аналогічним чином, виконує скидання встановлених налаштувань і присутня не на всіх моделях.
У захисних реле зазвичай використовуються прості механічні кнопки. Вони розміщуються на передній, бічній або верхній панелі. Існують деякі моделі реле, де замість кнопок встановлені потенціометри, обертові механічні елементи. Як правило, це або промислові моделі, або застарілі побутові. Обертати елементи керування потрібно за допомогою відповідної викрутки.
На сучасних реле напруги налаштування здійснюється не наосліп. Крім органів управління, користувачеві також доступний цифровий дисплей, який відображає встановлені налаштування та стан приладу. Деякі моделі, крім дисплея, оснащуються ще й світлодіодною індикацією.

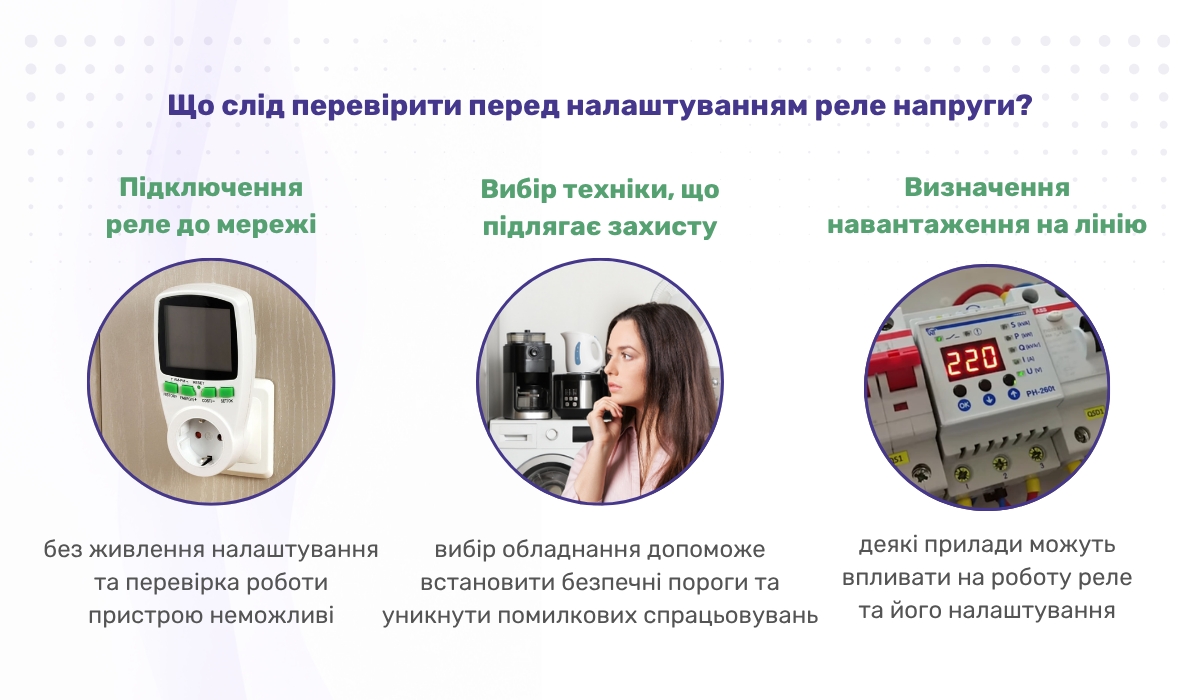

Підготовка перед тім як налаштувати реле напруги
Попри те що налаштування захисного реле – завдання відносно просте, щоб досягти хорошого результату, до цього потрібно правильно підготуватися. Ось що потрібно зробити перед початком налаштування:
- Підключити реле до живлення. Якщо ви купили захисне реле у розетку, то просто підключіть його вилку до потрібної розетки. А потім, після налаштування, підключіть до розетки самого реле навантаження. Але якщо ви вибрали реле для установки на DIN-рейку, то для його підключення обов'язково викличте фахівця. Помилки можуть призвести до ламання реле, побутової техніки, пожежі, ураження струмом.
- Визначте, яку техніку ви захищаєте. Різна техніка має різні допустимі значення напруги живлення та затримки повторного ввімкнення. Тому перед налаштуванням потрібно знати, що саме буде підключено до реле.
- Визначте, що ще буде підключено до тієї ж лінії живлення. Від цього залежать можливі стрибки напруги та затримка повторного ввімкнення.
Одне реле напруги може захищати кілька приладів. Тоді враховуються властивості всіх їх. Це може робити як реле на DIN-рейку, так і просте в розетку, якщо купити подовжувачі, що підходять за параметрами.
Покрокове налаштування реле напруги
Коли реле підключено і визначено навантаження, що живиться на його лінії, можна приступати до його налаштування. Необхідно зайти в налаштування реле через простий інтерфейс і встановити пороги його спрацьовування та затримку повторного ввімкнення.
Реле напруги: інструкція щодо входу в меню
Для встановлення порогів необхідно увійти в меню, в налаштування захисного реле. Зробити це можна різними способами, найпоширеніші:
- натиснути (або натиснути та утримувати) кнопку входу в меню (три лінії, Set, Settings, Menu);
- якщо такої кнопки немає, то натиснути та утримувати одну з кнопок зі стрілкою – відповідно, для налаштування верхнього порогу потрібно утримувати кнопку зі стрілкою вгору, нижнього – вниз.
У більшості моделей ознакою того, що ви успішно увійшли в область, де можна виконати налаштування реле, є миготіння інформації на дисплеї. Поки миготить, можна налаштовувати.

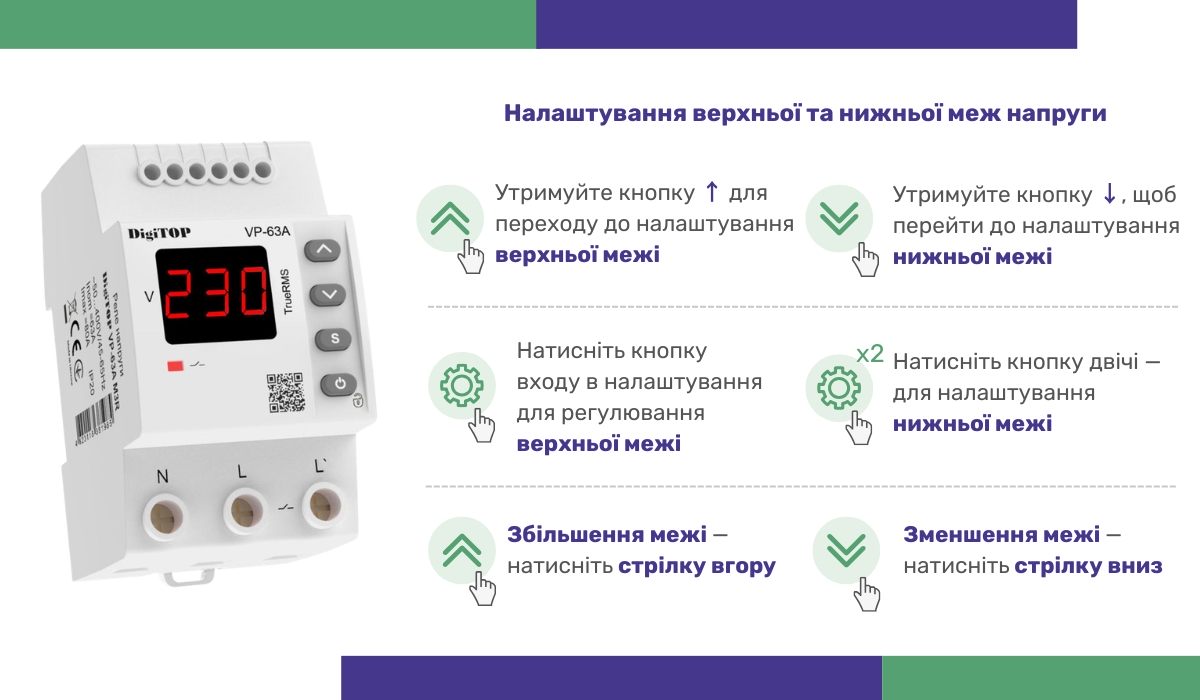

Яку напругу встановити на реле напруги – верхня та нижня межі
Будь-які реле напруги дозволяють налаштовувати верхню та нижню межі напруги, при яких воно спрацьовує. У деяких моделях під час налаштування верхньої межі може блимати або світитися літера H, high, а нижньої – L, low.
Увійти в налаштування верхньої межі можна, якщо натиснути та утримувати стрілку вгору. Нижньої – стрілку вниз. Або потрібно натиснути на кнопку входу в налаштування для регулювання верхньої межі, і повторно на неї – для нижньої.
Збільшення напруги межі здійснюється натисканням на кнопку зі стрілкою вгору. Зменшення напруги межі виконується кнопкою зі стрілкою вниз. Якщо утримувати ці кнопки, то відбувається прискорене збільшення або зменшення.
Під час регулювання напруги потрібно пам'ятати про таке:
- Нормальна напруга в побутовій однофазній мережі – 230 В. Допускаються коливання до 10 % – від 207 В до 253 В.
- Відхилення від зазначеної норми є несправністю. І на практиці це трапляється, але не завжди завдає шкоди. Багато побутових приладів здатні справно функціонувати та в ширшому діапазоні. Наприклад, навіть деякі холодильники витримують напругу 190-250 В.
- Деякі чутливі побутові прилади не здатні витримувати коливання напруги більш ніж на 10 % від 230 В.
Перед переналаштуванням реле рекомендується ознайомитися з характеристиками приладу та дізнатися допустимий для нього робочий діапазон напруги.
Отже, на реле нижній поріг напруги слід встановити на 207 В, а верхній – на 253 В. Це розумна рекомендація щодо того, яку напругу виставити на реле напруги для холодильника, нагрівального приладу, насоса та більшості іншої техніки. Збільшити цей діапазон можна, якщо в мережі часто відбуваються коливання, що перевищують 10 % від 230 В, а підключена техніка за паспортом може працювати та в ширшому діапазоні напруги – тоді межі налаштовуються відповідно до характеристик навантаження. Наш досвід показав, що це зменшить кількість аварійних відключень. Але якщо техніка випущена за європейськими стандартами (як і більшість доступної зараз у магазині), то вона розрахована майже завжди на роботу в діапазоні 207-253 В.
Якщо техніка розрахована на менший діапазон напруг, то й межі реле потрібно зменшувати. Однак це може бути лише з якоюсь нестандартною технікою або такою, що випущена не за європейськими стандартами.
У більшості реле межі напруги можна змінювати з кроком у 1 В. Це дозволяє провести точне налаштування. Якщо крок становить 5 В, то нижня межа округлюється у більшу сторону, верхня – у меншу.

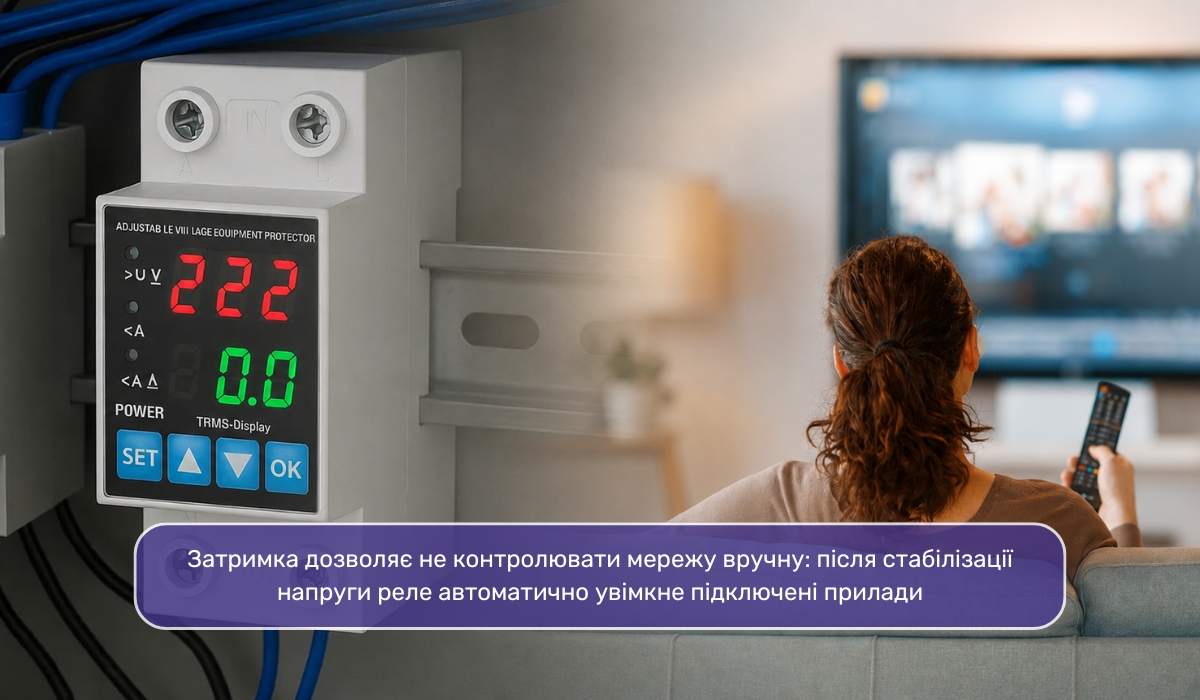

Як відрегулювати реле напруги: затримка повторного ввімкнення
Опція затримки повторного включення – це час, протягом якого напруга в мережі має бути стабільною (207–253 В), після чого навантаження включиться повторно. Ця опція потрібна для виключення:
- повторного аварійного спрацьовування реле, коли коливання можуть відбуватися одне за одним;
- одночасного ввімкнення всіх приладів, що може призвести до різкого підвищення навантаження на мережу і спрацювання автомата на лічильник – тоді без ручного ввімкнення нічого не працюватиме;
- щоб уникнути ламання техніки, яка стабілізує свій стан після відключення.
Увійти в налаштування затримки можна різними способами. Це може бути повторне натискання на кнопку входу в налаштування. А якщо цієї кнопки немає, то одночасне натискання на кнопки зі стрілками вгору та вниз. Під час налаштування часу затримки може блимати літера t, time, s, seconds. Час збільшується і зменшується за допомогою відповідних кнопок зі стрілками.
Час затримки в більшості моделей можна встановити в межах від 5 с до 300 с (5 хв), у деяких до 600 с (10 хв). Якщо до реле напруги підключена техніка, що створює високі пускові струми, то час затримки потрібно встановлювати більше, від 10 с і вище. За цей час увімкнеться решта техніки, а потім додасться це навантаження. В результаті навантаження на мережу буде розподілено рівномірно.
Особливу увагу при налаштуванні реле слід приділяти насосам, компресорам і техніці з такими компонентами – холодильникам, кондиціонерам, спліт-системам, тепловим насосам. Коли їх живлення припиняється, в системі залишається залишковий тиск. Якщо живлення незабаром вмикається знову, то тиск підвищується, оскільки компресор відразу починає працювати. Тому для такої техніки потрібна затримка 3-5 хв (180-300 с). За цей час тиск у системі (водопроводі, контурі холодоагенту) вирівняється і можна буде безпечно вмикати компресор. Менша затримка призведе до порушення роботи системи, прискореного зносу компресора. Вивчіть характеристики техніки та рекомендації виробника перед налаштуванням затримки повторного ввімкнення. Так відбувається налаштування реле напруги для холодильника, кондиціонера та багатьох насосів.
Якщо реле напруги працює на всю квартиру, то рекомендується встановлювати його затримку не менше ніж на 180 с. Для більшості техніки цього часу буде достатньо. Якщо реле захищає комп'ютер, мультимедійну техніку, інструменти, то затримка може бути меншою – достатньо 3-10 с.
Не плутайте час затримки повторного ввімкнення, про який ми щойно говорили, з часом спрацьовування реле. Час спрацьовування реле напруги в більшості побутових моделей не можна регулювати, це фіксоване значення, рівне 0,04-0,06 с – мить. Це час від виявлення неправильної напруги до відключення навантаження. За цей час техніка не пошкоджується. Якщо реле напруги підключається до системи, де використовуються блоки автоматичного введення резерву, то купувати АВР потрібно з часом перемикання менше ніж 0,04 с, щоб уникнути помилкових спрацьовувань.

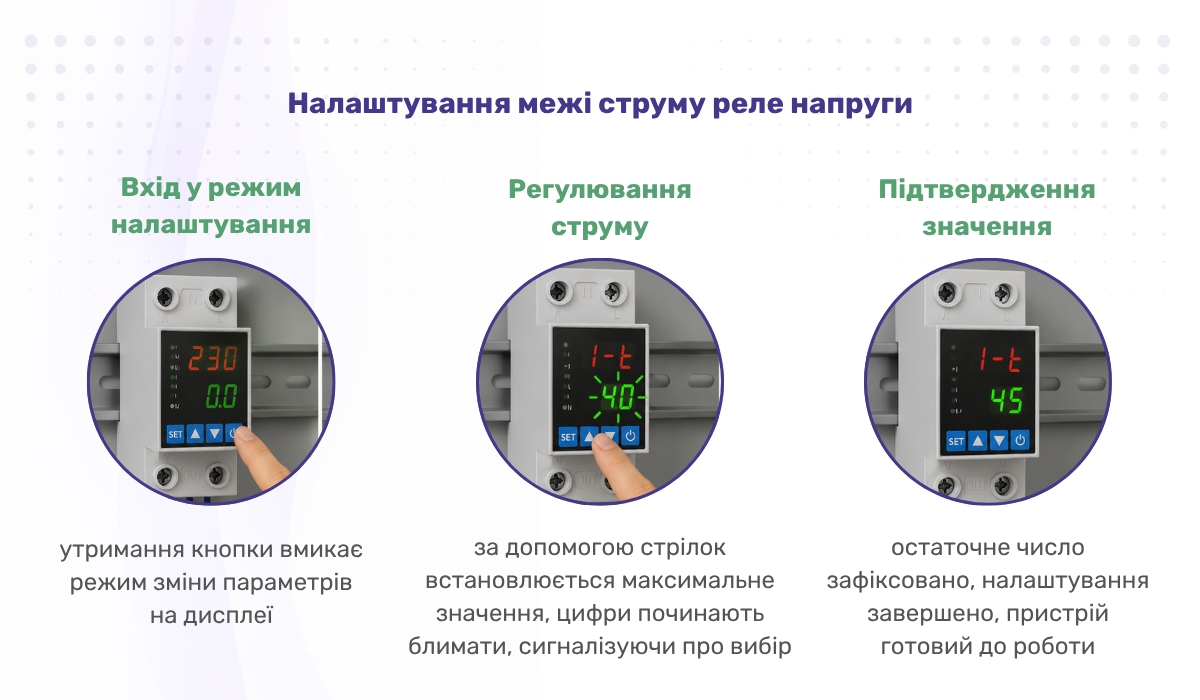

Реле напруги – налаштування межи струму
Деякі захисні реле фіксують перевищення струму, що виникає через коротке замикання або перевищення споживаної потужності. Ця функція запобігає пожежі, оскільки захищає кабель від перегріву. Такі захисні реле можуть використовуватися як запобіжні автоматичні вимикачі або дублювати їх.
Увійти в налаштування струму можна, якщо натиснути або натиснути та утримувати кнопку On/Off. Відразу після цього стрілками можна задати максимальні межі струму. При цьому цифра може почати блимати. Крок регулювання зазвичай 1 А.

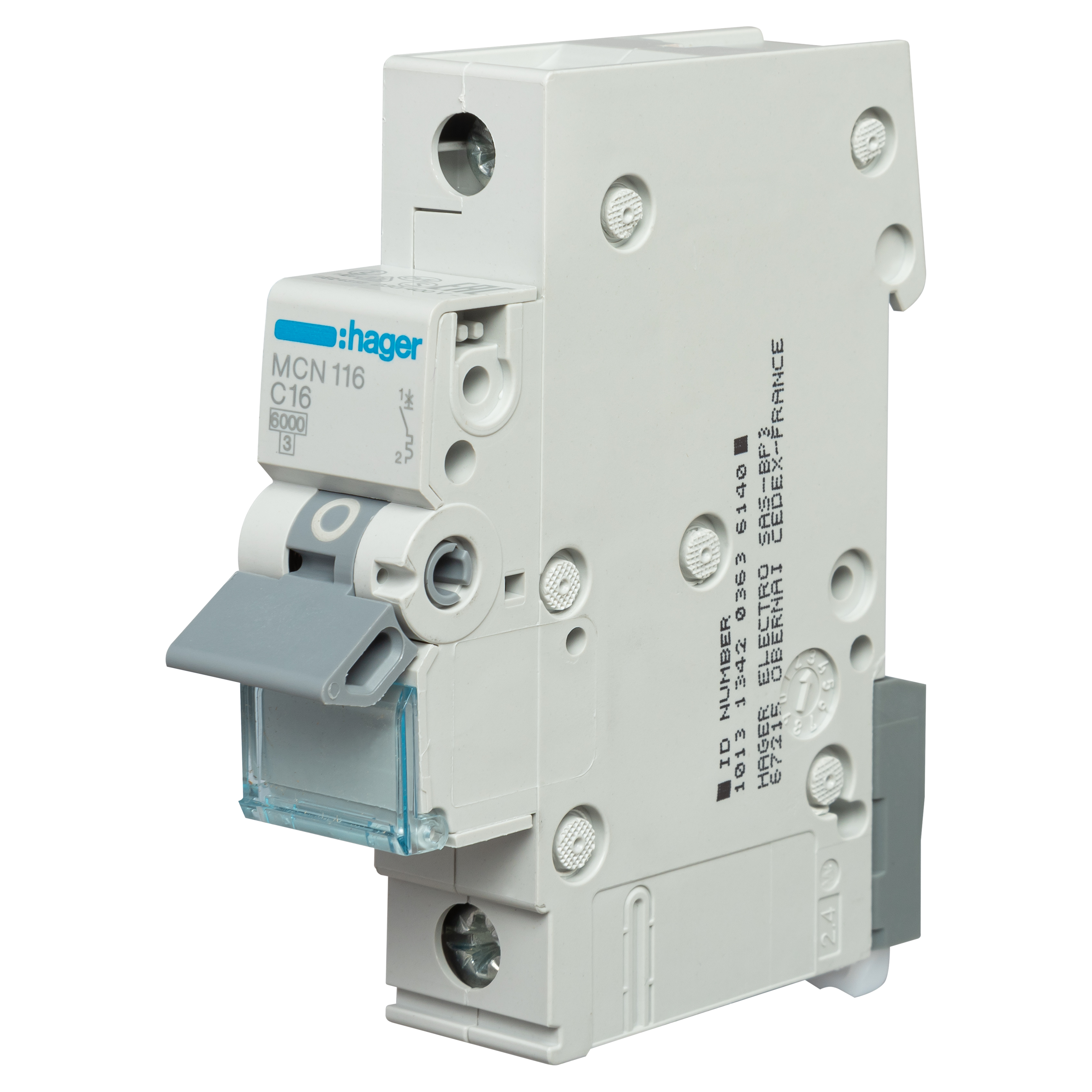

Наш досвід показав, що межу струму потрібно налаштовувати з урахуванням номіналу ввідного автомата – на реле напруги має бути трохи менше. Наприклад, якщо налаштовується реле напруги для квартири, скільки ампер – залежить від автомата. Якщо він на 32 А, то на реле встановіть 28-30 А.
Калібрування та регулювання реле напруги
У деяких реле напруги можна калібрувати їх вбудований вольтметр і амперметр – модулі, що вимірюють напругу і струм. Але робити це рекомендується тільки фахівцям, які розуміють значення своїх дій – від правильного калібрування залежить точність спрацьовувань.
Для входу в режим калібрування потрібно відключити реле від живлення, а потім увімкнути повторно, одночасно натиснувши кнопки вгору і вниз (або інші кнопки – вивчіть інструкцію до реле). Після цього мультиметром потрібно виміряти справжню напругу в реальному часі, а стрілками на реле налаштувати показання на його екрані. Реле і мультиметр повинні показувати однакові значення. Також калібрується і струм.
Реле напруги з магазину не потребують калібрування, навіть якщо підтримують цю функцію. Калібрування буває необхідним після експлуатації та не завжди потрібне.
Додаткові поради як виставити реле напруги
Ось ще кілька рекомендацій, які допоможуть вам розібратися з налаштуванням реле напруги та виконати цю процедуру точно і правильно:
- Якщо коливання в мережі трапляються часто або неприпустимо, щоб техніка під час них простоювала і не працювала, то краще придбати в магазині регулятор для напруги (стабілізатор) замість реле.
- Перед тим, як правильно налаштувати реле напруги, завжди читайте інструкцію до нього – можуть бути особливості. А також вивчіть режими електроживлення техніки, що захищається.
- Захисне реле потрібно підключати тільки до справної розетки. Якщо на DIN-рейку, то всі контакти повинні бути надійними. Ненадійні контакти (у тому числі в розетці) призведуть до частих помилкових спрацьовувань і ламання реле. Для відновлення контактів залучіть фахівця, який правильно підбере і використає системи з'єднання кабелю.
- Коли ви включили нове реле в розетку, воно почне працювати тільки після закінчення часу затримки повторного включення, встановленого на заводі – через 3-5 с. Про те, що реле почало працювати, стане зрозуміло по дисплею, світлодіодній індикації та клацанню.
- Після того, як успішно провели налаштування реле, виходити з налаштувань не потрібно. Вихід відбувається автоматично через 3-10 с. При цьому всі налаштування зберігаються в енергонезалежній пам'яті відразу, без додаткових дій. Навіть якщо реле буде відключено від живлення, налаштування залишаються. На деяких моделях є кнопка для скидання налаштувань.
- Деякі вважають, що чим вужчий діапазон меж напруги, тим краще для техніки. Але це призведе до частих спрацьовувань реле та відключень. Ми вже з'ясували, що напруга в мережі може коливатися від 207 В до 253 В, і робити діапазон меншим за це не потрібно. Занадто широкий діапазон – теж погано. Техніка може вийти з ладу, оскільки реле не спрацює в потрібний момент.
- Існують недорогі захисні реле без налаштувань, у них немає кнопок і регулювальних гвинтів, і навіть може не бути дисплея. Як правило, вони налаштовані на стандартні межі 207-253 В (для мережі 230 В) або 198-242 В (для 220 В) або 190-250 В. Час затримки повторного ввімкнення – 3-10 с. Купуйте такі пристрої тільки для простих приладів – освітлення, чайників, обігрівачів, без складної електроніки, великих пускових струмів, компресорів.
- Реле напруги виконує тільки функцію захисту навантаження. Якщо вам потрібні додаткові функції (дистанційне керування, робота за розкладом, облік енергії), то вам знадобиться smart розетка. В інтернет-магазині є моделі, в тому числі й із захисними функціями.
- Якщо ви думаєте, як відключити реле напруги, то це можливо не на всіх моделях. Для цього може бути спеціальна кнопка on/off. В іншому випадку можна просто витягнути реле з розетки або вимкнути автомат, УЗО.
Ми розглянули реле напруги, як налаштувати, які опції потрібно змінювати, як увійти в режим регулювання. Дізналися, як підготуватися до початку налаштувань.
