Правильная вентиляция – основа комфортного нахождения в помещении. С помощью этой системы можно постоянно поддерживать важные параметры воздуха в норме (влажность, температуру, приток кислорода), даже в зимнее время при закрытых окнах. Ее проектирование обязательно проводится еще на этапе планирования здания, поскольку размеры вентканалов напрямую зависят от площади жилья, архитектуры здания, а их установка по правилам выполняется внутри стен. Также на этом этапе планируется приобретение и использование тех или иных приборов – приточных вентиляционных клапанов, рекуператоров, вентиляторов, подогревателей, охладителей, фильтров и других. Они влияют на производительность и функциональность системы.
Материалы, применяемые для возведения вентиляционных каналов, шахт, могут быть самые разные: металл, пластик, асбестоцемент, гипсошлак, гипсокартон. Однако наибольшей популярностью пользуется кирпич, особенно если дом возводится из камня. Также на рынке можно найти большое разнообразие дополнительного оборудования, улучшающего эффективность системы – от вспомогательных компонентов до продвинутой автоматики. Ниже в статье предлагается детально ознакомиться с технологией кладки вентиляционных каналов и организации системы.
Принцип работы, применение и устройство вентканалов
Современная система вентиляции представляет собой трубу воздуховода, конструкция которой бывает разной сложности, созданной для прохода использованного загрязненного воздуха и выброса его наружу.

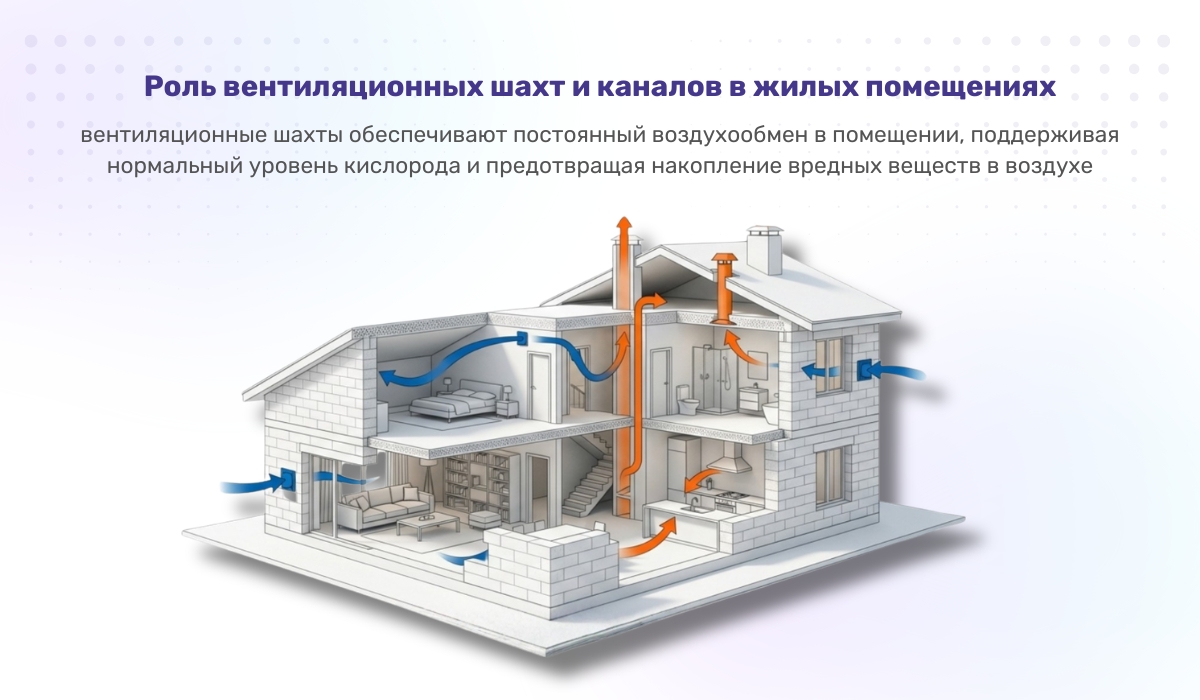

Какую функцию выполняют шахты и вентиляционные каналы в квартире или доме
Принцип работы вентиляционных каналов и шахт заключается в следующем:
- Воздух из комнаты, который насытился углекислым газом, разными испарениями, лишней влагой, через решетки попадает в вентканалы.
- Далее проходит всю систему горизонтальных воздуховодов используя принудительную или естественную тягу.
- И через шахтный выход выбрасывается на улицу.
Для контроля движения воздуха внутри системы используются жалюзийные и запорные задвижки, датчики, электроника для автоматики и другое оборудование.
Вентшахты из кирпича проектируются в зданиях из камня, они располагаются внутри стен, которые являются межкомнатными перегородками. Если это невозможно (отсутствие внутренних перегородок из кирпича), тогда формируются приставные вентканалы из других материалов.
Устройство вентиляционного канала может поддерживать движение воздушных масс тремя способами:
- естественным путем;
- принудительным методом;
- гибридная вентиляция – принудительная и естественная.

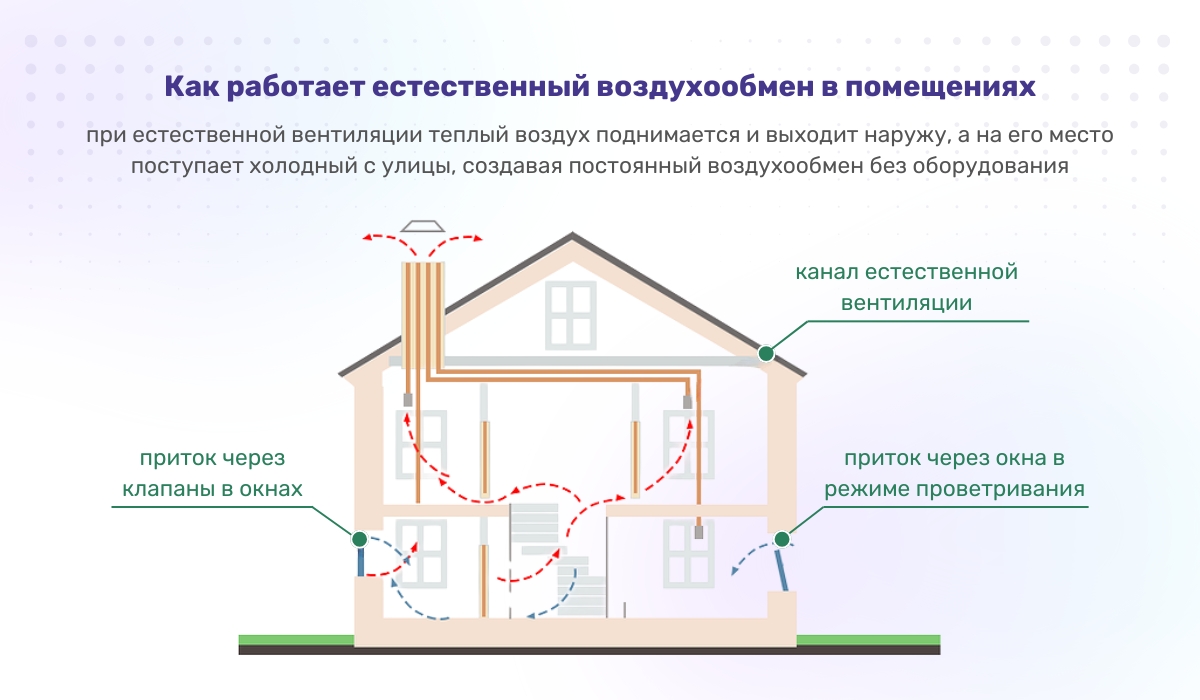

Принцип вентиляции помещений естественным путем
Естественная вентиляция осуществляется из-за того, что воздух снаружи и внутри системы имеет разную температуру. Это и приводит к появлению разницы давления, происходит движение воздуха, обеспечивается хорошая тяга. Очевидный недостаток такой системы – зависимость от температуры, сезона. В теплое время года тяга ухудшается. Также естественная вентиляция имеет ограничения по длине воздушных каналов и давлению воздушного потока. Кроме того, при такой тяге обычно нельзя использовать дополнительное оборудование, например, вентиляторы бытовые с обратным клапаном для кухни, производительные воздушные фильтры, датчики автоматики и прочее.
К плюсам естественной тяги относится:
- Отсутствие зависимости от электричества, так как не используется оборудование для принудительной тяги. Вентиляция работает даже при отключениях.
- Нет расхода электричества.
- Отсутствие шума от вентиляторов, турбин, создающих принудительную тягу. Однако важно правильно реализовать воздушные каналы, иначе будет шум от естественного движения воздуха.
- Не нужно покупать дополнительное оборудование, можно сэкономить.
Комфортная вентиляция с принудительной тягой
Принудительное перемещение воздушных масс возможно за счет использования дополнительного оборудования – применяются бытовые осевые вентиляторы, центробежные турбины. В зависимости от условий используется влагозащитное (для ванной) или теплозащищенное (для кухни) оборудование.
Вся система складывается из следующих элементов:
- вертикальных вентиляционных шахт (их обустройство должно выполняться в середине одной из внутренних стен);
- горизонтальных воздуховодных каналов, соединенных с вертикальной шахтой;
- оборудования, обеспечивающего принудительную тягу – вентиляторов;
- жалюзийных решеток, которые закрывают входы в вентиляцию.
К необязательным компонентам, которые могут быть использованы в вентиляционной системе с принудительной тягой, относятся:
- Приборы для обеспечения нормальной температуры приточного потока. Для активного воздействия используются подогреватели и охладители. Они работают от электричества. Для теплообмена с вытяжным потоком – рекуператоры. Эти устройства обеспечивают нужную температуру без электричества.
- Обратные клапаны. Закрывают вентиляционный канал, когда по нему не проходит воздух, для предотвращения возврата выведенного потока, уличных запахов, загрязнений и холода.
- Фильтры. Осуществляют очистку приточного воздуха от пыли, смога, запахов, не допускают насекомых. Также благодаря этой вентиляционной запчасти происходит очистка вытяжного воздуха для защиты вентиляционных компонентов, например, задерживают частицы жира из кухни, которые могли бы налипнуть на движущиеся механизмы.

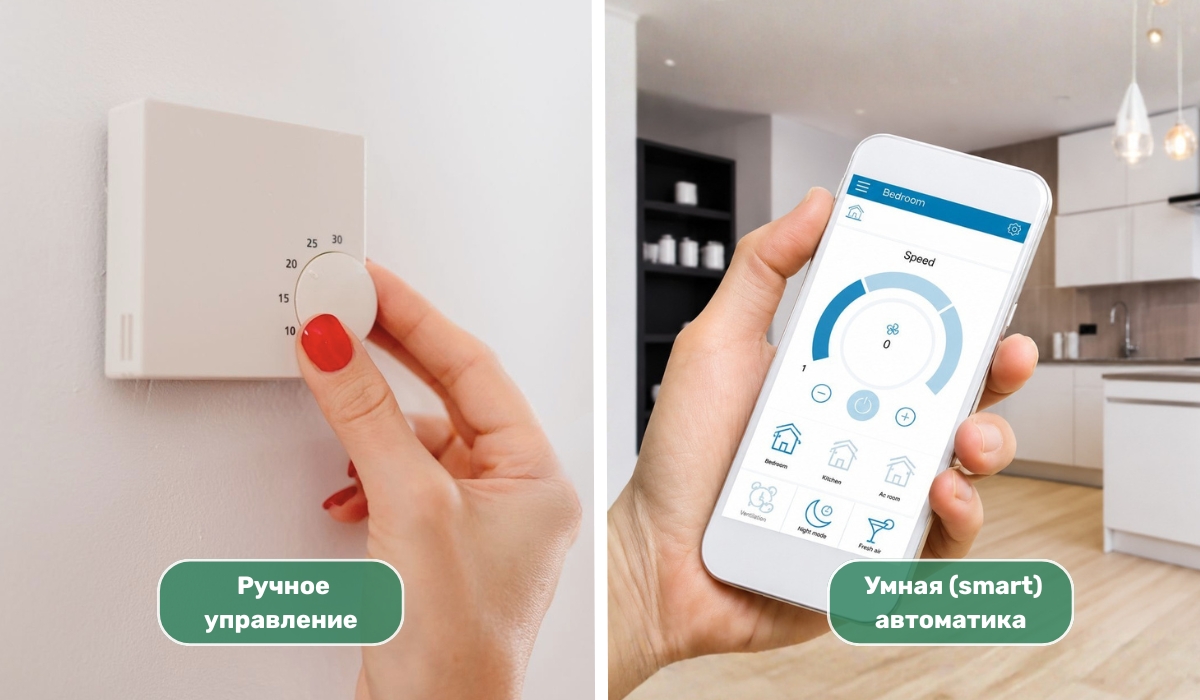

- Автоматика. Система датчиков и контроллер, которые обеспечивают автоматическое управление вентиляцией с целью обеспечения комфорта и энергоэффективности. Это позволяет поддерживать необходимую влажность, температуру и чистоту воздуха без вмешательства пользователя. А также положительно влияет на энергоэффективность и уровень шума системы.
Дополнительные компоненты при системе с принудительной тягой, хотя и не являются обязательными, но повышают ее функциональность. Они могут быть установлены внутри шахты из кирпичной кладки, воздуховодов, а также непосредственно в помещении, где осуществляется вентиляция – зависит от назначения.
Преимущества системы с принудительной тягой заключаются в ее многофункциональности и большей производительности. К недостаткам относятся стоимость, сложность установки, обслуживания, а также дополнительный шум. Однако сейчас в интернет-магазине можно приобрести малошумные вытяжные вентиляторы, работа которых незаметна в помещении.
Гибридная вентиляционная система
Среди видов приточно-вытяжных систем существуют и гибридные, смешанные. Это системы с принудительной и естественной тягой. Например, из кухни воздух может перемещаться с помощью принудительной вытяжки над варочной поверхностью по вентиляционному каналу в вертикальную шахту. А по шахте воздух уже будет подниматься естественным путем.
Правила устройства вентиляционных каналов, шахт из кирпича
Создание вентиляционных каналов, будь то частный дом или многоэтажное здание, всегда следует начинать с разработки проектной документации. Также важно строго придерживаться основных требований и правил, составленных уполномоченным органом. Все они отражены в специальном СНиПе кладки кирпича. Вот основные требования к вентканалам в виде вертикальной кирпичной кладки:
- обустройство вентиляции – обязательное условие для комнат без окон (санузлов, кладовых);
- для беспрепятственного перемещения воздуха, сечение вентиляционного прохода следует выполнять одинаковым по всей длине;
- для этих же целей внутренние швы необходимо тщательно заглаживать;
- вентиляционный канал – это вертикальное сооружение, отклонение от оси возможно, но только до 30°;

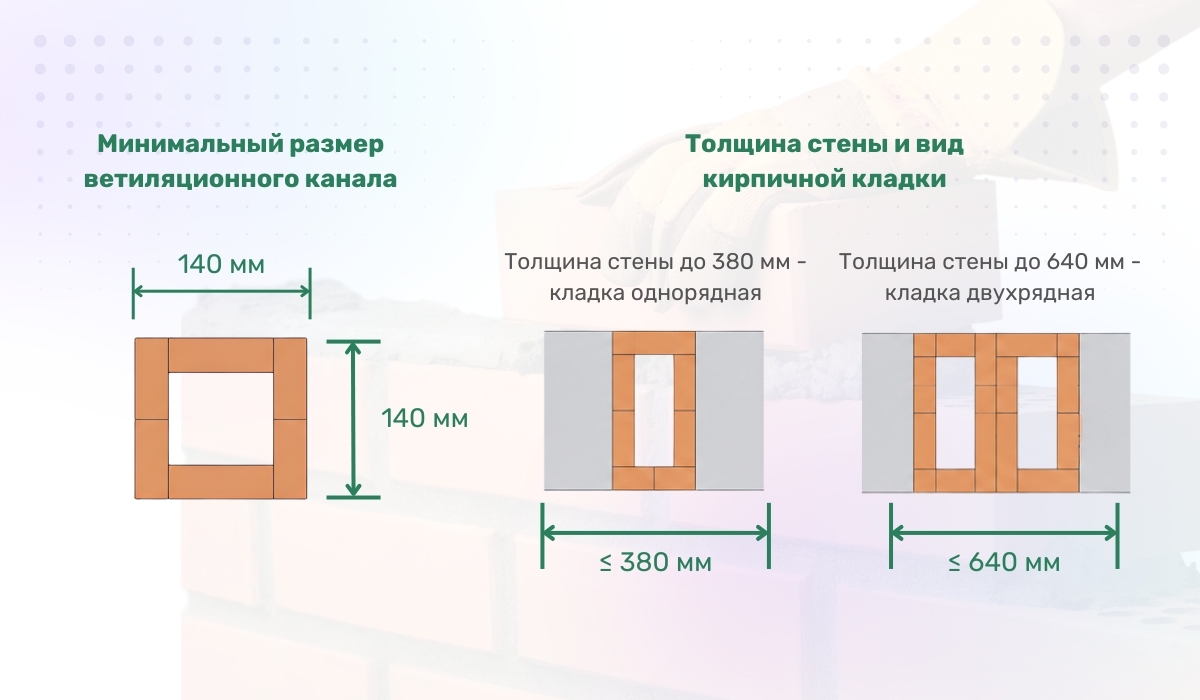

- минимальный размер вентканала должен составлять 14х14 см (в полкирпича), при толщине стены до 38 см, кирпичная кладка выбирается однорядовая, при 64 см – двухрядовая;
- рекомендуемое поперечное сечение воздуховода – от 0,016 м2, толщина стенки – от 10 см;
- стандартные размеры вентиляционных каналов рассчитываются с учетом мощности отопительных приборов в комнатах, начиная с 14х14 см при производительности оборудования до 3,5 кВт;
- все вентканалы, ведущие в одну вытяжную шахту, должны иметь идентичную протяженность;
- один вентканал на два помещения не рекомендуется, особенно если это кухня с газовым котлом или две разные квартиры; два помещения оснащаются независимыми каналами, но могут входить в одну шахту;
- вентиляционные отводы нельзя комбинировать с дымоотводами (от камина, котла);
- при близком расположении дымоотвода обязательно утолщается стенка канала, проводится качественная теплоизоляция;
- холодный воздух в вентшахте ухудшает работу всей вытяжной системы, хотя это легко решается дополнительной теплоизоляцией или установкой вентилятора для принудительной тяги;
- чтобы с воздухом на улицу не выходило тепло, внутри вентканала делается изгиб в виде лесенки, это помогает избежать температурных потерь.
В шахте по плану должны быть предусмотрены вентканалы в кирпичной кладке, отводы, куда будут подключаться воздуховоды из разных комнат. Если в будущем понадобится подключить еще один канал, а соответствующего отверстия в шахте нет, то выполнить его можно только с учетом имеющегося плана. Иначе нарушится тяга и эффективность вентиляции снизится. Без учета плана сверлить шахту не рекомендуется. Для подключения дополнительных воздушных каналов в кирпичной кладке выполняется алмазное сверление отверстий, в Киеве и других городах можно заказать эту услугу, которая выполняется специальным буром. Для соблюдения всех этих нюансов вентканалы в кирпичных стенах должен возводить грамотный специалист, который знаком с соответствующими нормативными актами.
Какие материалы и инструменты понадобятся, когда выполняется кладка вентиляционных каналов

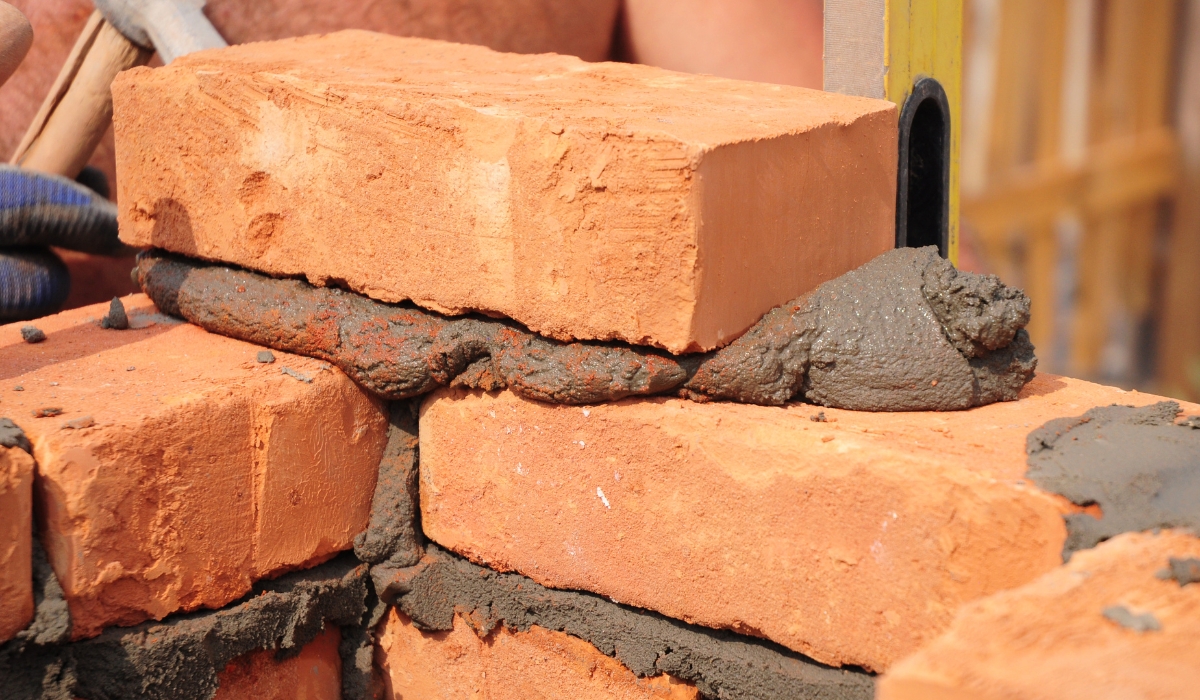

Главный материал для сооружения вентиляционной системы – полнотелый красный кирпич со стандартными размерами (25х12х6,5 см). Можно использовать и пустотелый, однако все отверстия необходимо заполнить цементным раствором. Кирпич допускается брать бывший в употреблении, но он должен быть целый, без трещин. Силикатный белый кирпич непригоден для этой задачи, поскольку от частных перепадов температур он быстро разрушается. Однако если предполагается сооружение дымохода, то от вентканала его лучше отделить сплошной кладкой, толщиной от 40 см. Для этого можно брать силикатный кирпич.
В качестве скрепляющего раствора используется стандартная строительная смесь из цемента марки М500, серого песка и воды.
В процессе укладки могут понадобиться нетипичные размеры кирпича, поэтому нужно быть готовым к его дополнительной обработке. Уменьшить или подточить изделия можно с помощью молотка, болгарки или специального устройства для резки.
Воздуховоды и вентшахта из кирпича формируются при помощи так называемого шаблона. Этот предмет можно смастерить из куска фанеры или ДСП. Его размер должен быть идентичным сечению канала, а для удобства использования длина – равняться примерно 7-8 толщинам красного кирпича. Шаблон задает площадь сечения, это позволяет выдержать размеры по длине всей кладки без изменений.
Также, чтобы соорудить вытяжные каналы вентиляции из кирпичной кладки, понадобятся следующие инструменты и приспособления:
- уровень;
- штукатурные терка и полутерок;
- мастерок для раствора;
- долото-стамеска;
- строительный отвес;
- наждачная бумага;
- киянка и молоток;
- болгарка;
- шлифмашина;
- дрель.
Если требуется финишная отделка, то понадобится шпаклевка, и возможно, правило, для выравнивания кладки. Кроме того, на этом этапе устанавливается решетка для вентиляции, а также могут быть подведены и подключены воздуховоды.
Сразу после сооружения шахты рекомендуется защитить ее от попадания осадков. Для этого стоит отдать предпочтение воздухораспределителю для вентиляции, который называется колпаком.
Как видно, инструменты, материалы и компоненты самые обычные для строительства, купить которые можно в любом хозяйственном магазине.
Как возводится кладка вентканалов
Прежде чем приступить к процессу, следует тщательно изучить предложенный чертеж, нанести все соответствующие отметки согласно размерам вентканалов из кирпича. Чтобы избежать ошибок, нужно взять заранее подготовленный шаблон. А для правильности установки последнего следует использовать строительный отвес (он прикладывается вертикально отвесу). Спустя 6-7 рядов шаблон перемещается далее.

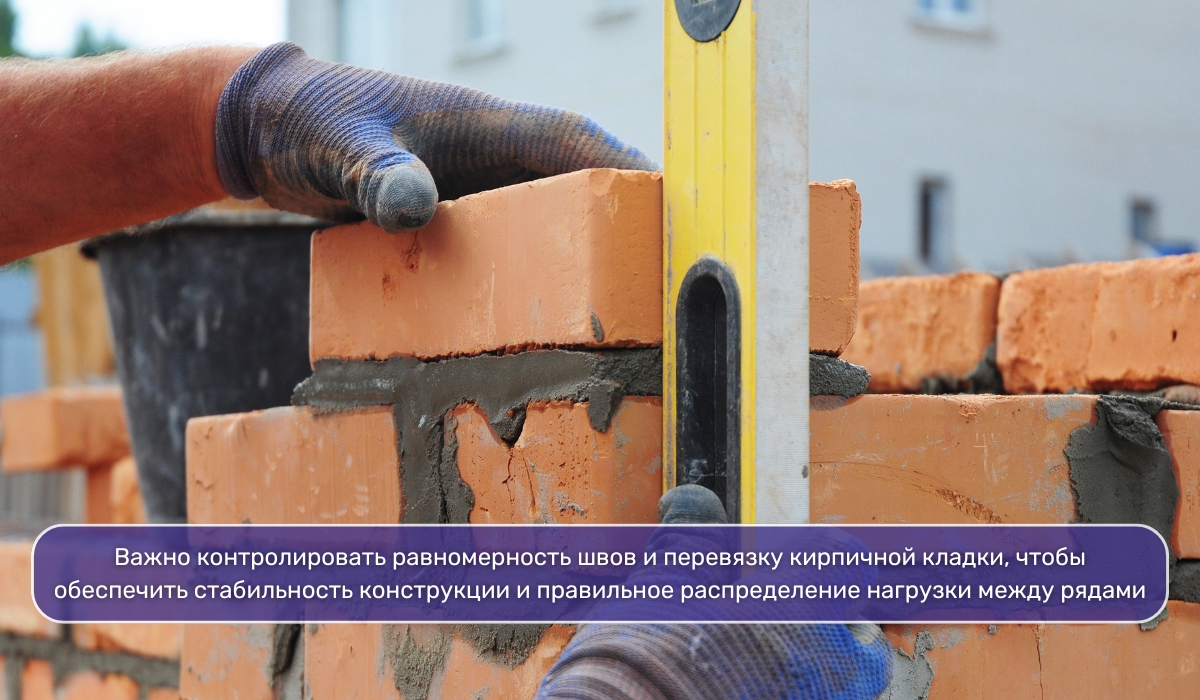

Кладку важно выполнять ровно, с прямыми поверхностями стен и углов. Такого идеала можно добиться с использованием уровня (водяного или лазерного). Кирпич важно постоянно увлажнять, тем более если в помещении сухо и жарко. Это делается для его лучшего сцепления с раствором.
Следует формировать 3-4 ряда кладки, ряды увязываются между собой. Промежуток между двумя каналами должен иметь расстояние, идентичное ширине кирпича. Укладывать кирпич лучше по технологии «впритык». Это позволит избежать попадания в систему вентиляции угарного газа, если есть такой риск.
Важно придерживаться одной толщины швов. Сами швы требуют тщательной обработки и затирки. Более подробную инструкцию по возведению вентканалов можно посмотреть в соответствующей литературе или на спецресурсах в интернете.
После укладки шахты могут быть выполнены другие работы – подключение воздуховодов, установка решеток, воздухораспределителей, монтаж вентиляторов, автоматики. Обратите внимание, что установка рекуператора с датчиком углекислого газа рекомендуется как вентиляция в несущей стене, а не в стенке шахты, через перегородку. В шахте может возникать сырость, конденсат, обратная тяга, что негативно повлияет на работу устройства. Но несмотря на это, иногда монтаж в стенку шахты допускается.
Стоит понимать, что рекуператор – это не просто приточно-вытяжная установка, а готовое решение, которое обеспечивает приток, вытяжку и теплообмен между потоками без затрат электроэнергии на поддержание температуры. Оно изначально разрабатывается для монтажа без шахты, как децентрализованное вентиляционное устройство, и не требует дополнительных комплектующих, таких как фильтры, подогреватели или охладители.
От чего зависит цена на устройство вентиляционных каналов из кирпича

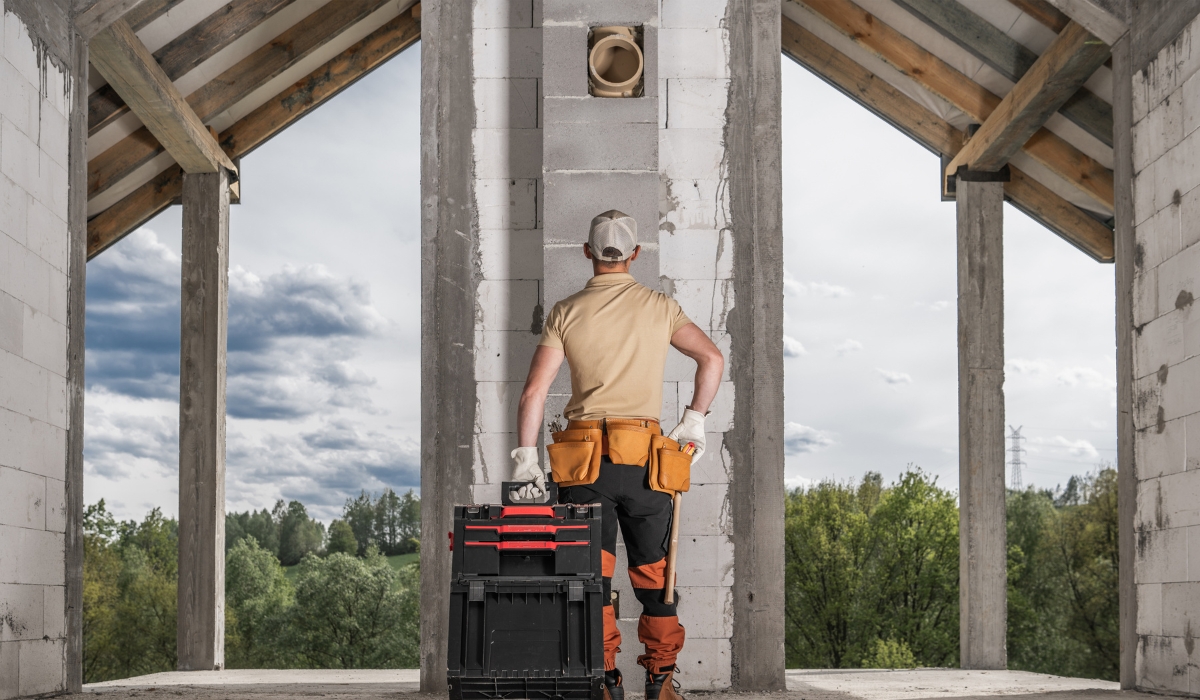

Кирпичная кладка в домах пользуется наибольшей популярностью, даже несмотря на то, что многие здания возводятся каркасным методом или при помощи монолитной технологии. Такую работу лучше доверить знающим специалистам с богатым опытом по этому направлению. В противном случае могут возникнуть проблемы с пластиковыми окнами и другими поверхностями, на которых при высокой влажности выпадает конденсат, в помещении может начать образовываться плесень, воздух станет тяжелым для дыхания, а микроклимат – некомфортным.
Опытные мастера перед началом монтажа обязательно составляют и утверждают смету, в которой четко прописывается объем работ, список материалов и инструментов, сроки и цена за услугу установки.
Что касается стоимости создания системы вентиляции и кирпичной кладки вентканалов, то на нее влияют следующие моменты:
- количество этажей в здании;
- площадь комнат;
- мощность системы отопления;
- конфигурация каналов;
- необходимость выполнять декоративную отделку;
- надобность в установке дополнительного оборудования (если, например, вы купили вытяжной вентилятор);
- скорость выполнения работы.
Таким образом, качественная система вентиляции – это залог комфортного и здорового микроклимата в доме. Наиболее распространенная технология возведения вентканалов – кладка из стандартного полнотелого кирпича, которая подходит для естественной, принудительной и гибридной тяги. Такая услуга требует хороших навыков работы с материалом, а также знаний важных норм и правил, определяющих безопасность и эффективность этой инженерной системы. Если вы ищете специалистов по проектированию грамотной вентиляции, а также подбору и установке соответствующего оборудования (например, для принудительного оттока воздуха) – обращайтесь в нашу компанию. Мы гарантируем высокое качество своих услуг.
