Правильна вентиляція – основа комфортного перебування в приміщенні. За допомогою цієї системи можна постійно підтримувати важливі параметри повітря в нормі (вологість, температуру, приплив кисню), навіть у зимовий час при закритих вікнах. Її проєктування обов'язково проводиться ще на етапі планування будівлі, оскільки розміри вентиляційних каналів безпосередньо залежать від площі житла, архітектури будівлі, а їх установка за правилами виконується всередині стін. Також на цьому етапі планується придбання та використання тих чи інших приладів – припливних вентиляційних клапанів, рекуператорів, вентиляторів, підігрівачів, охолоджувачів, фільтрів та інших. Вони впливають на продуктивність і функціональність системи.
Матеріали, що застосовуються для зведення вентиляційних каналів, шахт, можуть бути найрізноманітнішими: метал, пластик, азбестоцемент, гіпсошлак, гіпсокартон. Однак найбільшою популярність має цегла, особливо якщо будинок зводиться з каменю. Також на ринку можна знайти велику різноманітність додаткового обладнання, що покращує ефективність системи – від допоміжних компонентів до просунутої автоматики. Нижче в статті пропонується детально ознайомитися з технологією кладки вентиляційних каналів та організацією системи.

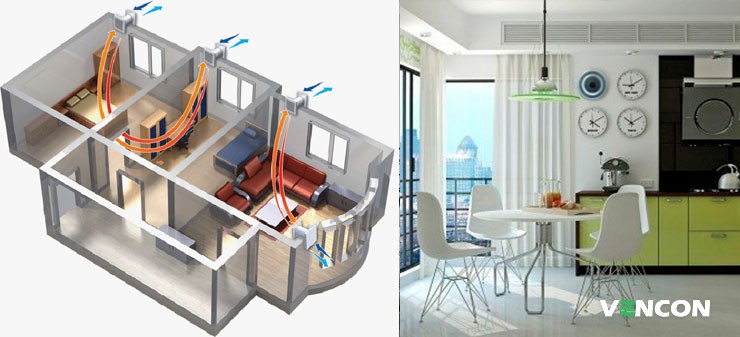

Принцип роботи, застосування та будова вентканалів

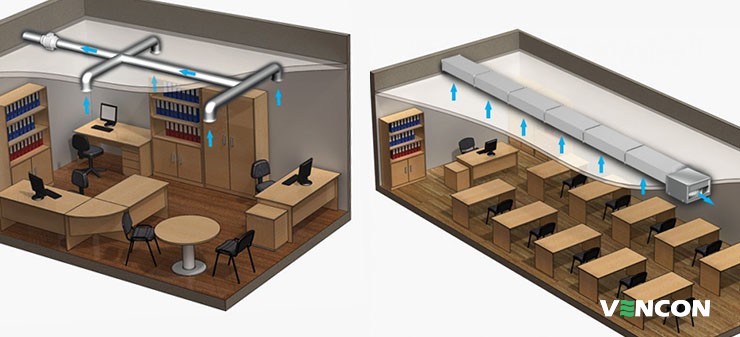

Сучасна система вентиляції являє собою трубу повітропроводу, конструкція якої буває різної складності, створену для проходження використаного забрудненого повітря і викиду його назовні.

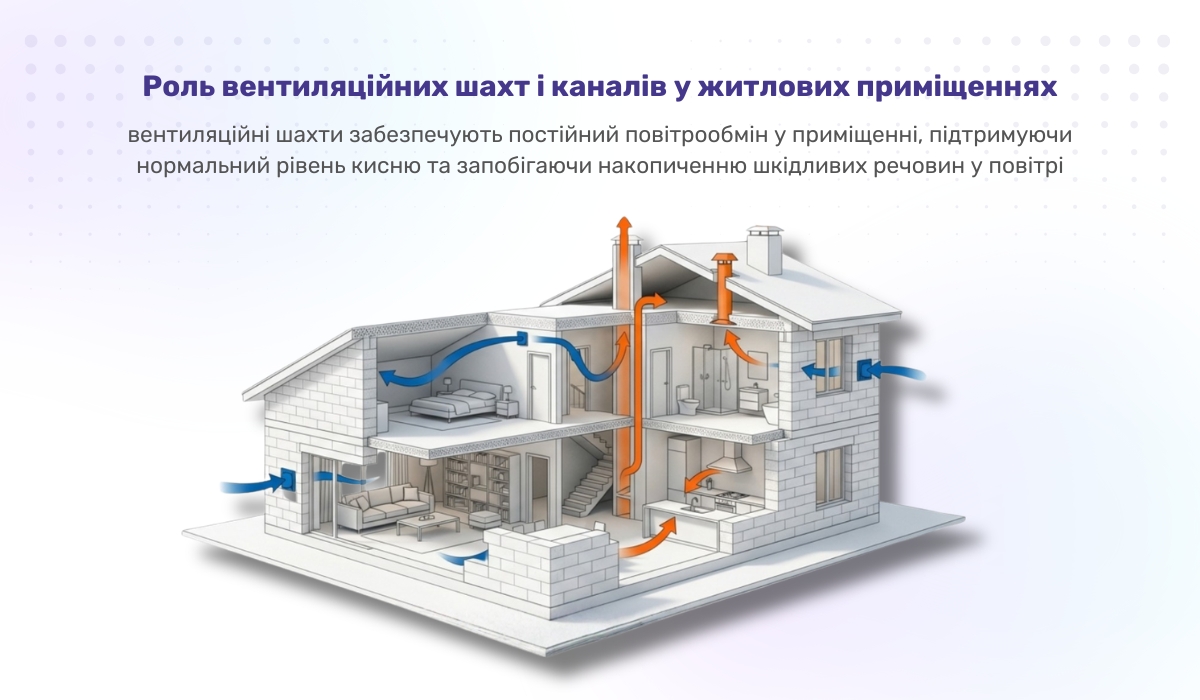

Яку функцію виконують шахти та вентиляційні канали у квартирі або будинку
Принцип роботи вентиляційних каналів і шахт полягає в наступному:
- Повітря з кімнати, яке наситилося вуглекислим газом, різними випарами, зайвою вологою, через решітки потрапляє у вентиляційні канали.
- Далі проходить всю систему горизонтальних повітропроводів, використовуючи примусову або природну тягу.
- І через шахтний вихід викидається на вулицю.
Для контролю руху повітря всередині системи використовуються жалюзійні та запірні засувки, датчики, електроніка для автоматики та інше обладнання.
Вентшахти з цегли проєктуються в будівлях з каменю, вони розташовуються всередині стін, які є міжкімнатними перегородками. Якщо це неможливо (відсутність внутрішніх перегородок з цегли), тоді формуються приставні вентканали з інших матеріалів.
Будова вентиляційного каналу може підтримувати рух повітряних мас трьома способами:
- природним шляхом;
- примусовим методом;
- гібридна вентиляція – примусова та природна.

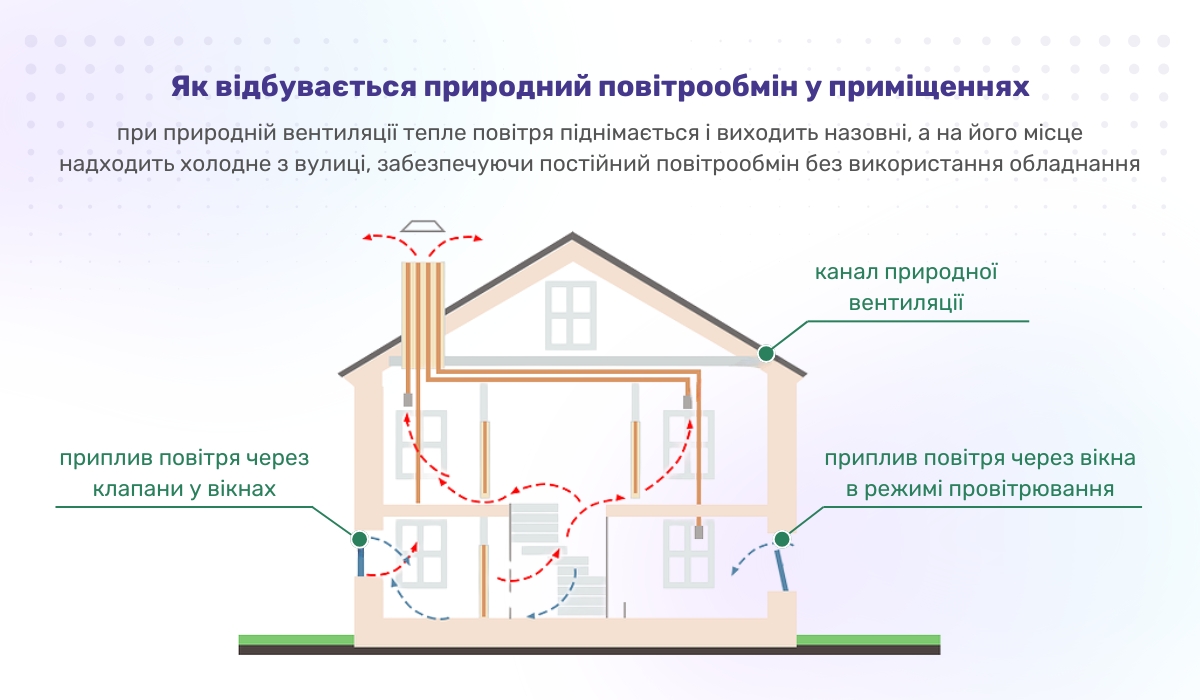

Принцип вентиляції приміщень природним шляхом
Природна вентиляція здійснюється завдяки тому, що повітря зовні та всередині системи має різну температуру. Це і призводить до появи різниці тиску, відбувається рух повітря, забезпечується хороший тяг. Очевидний недолік такої системи – залежність від температури, сезону. У теплу пору року тяга погіршується. Також природна вентиляція має обмеження щодо довжини повітряних каналів і тиску повітряного потоку. Крім того, при такій тязі зазвичай не можна використовувати додаткове обладнання, наприклад, вентилятори побутові зі зворотним клапаном для кухні, продуктивні повітряні фільтри, датчики автоматики тощо.
До плюсів природної тяги належить:
- Відсутність залежності від електрики, оскільки не використовується обладнання для примусової тяги. Вентиляція працює навіть під час відключень.
- Відсутність витрат електроенергії.
- Відсутність шуму від вентиляторів, турбін, що створюють примусову тягу. Однак важливо правильно реалізувати повітряні канали, інакше буде шум від природного руху повітря.
- Не потрібно купувати додаткове обладнання, можна заощадити.
Комфортна вентиляція з примусовою тягою

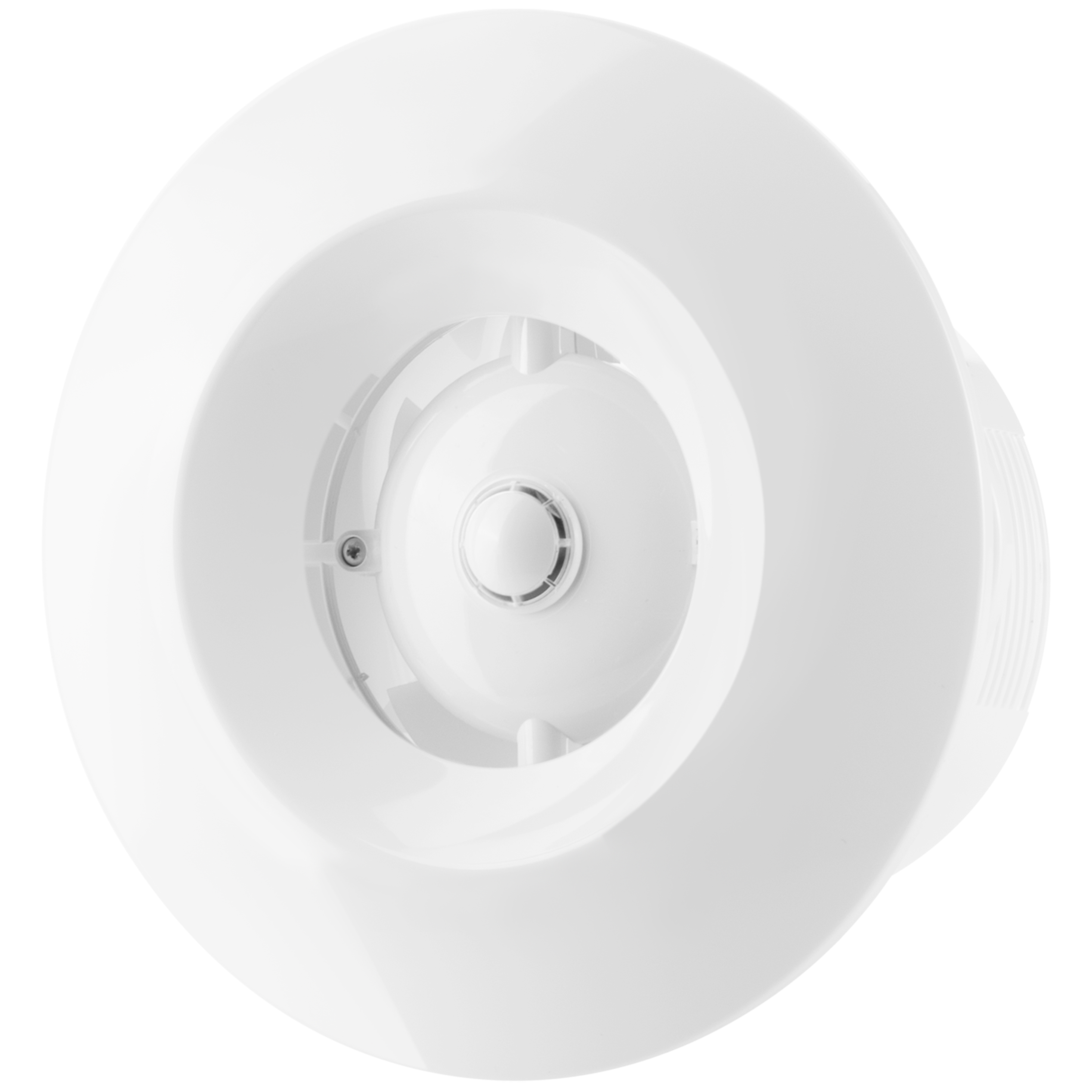

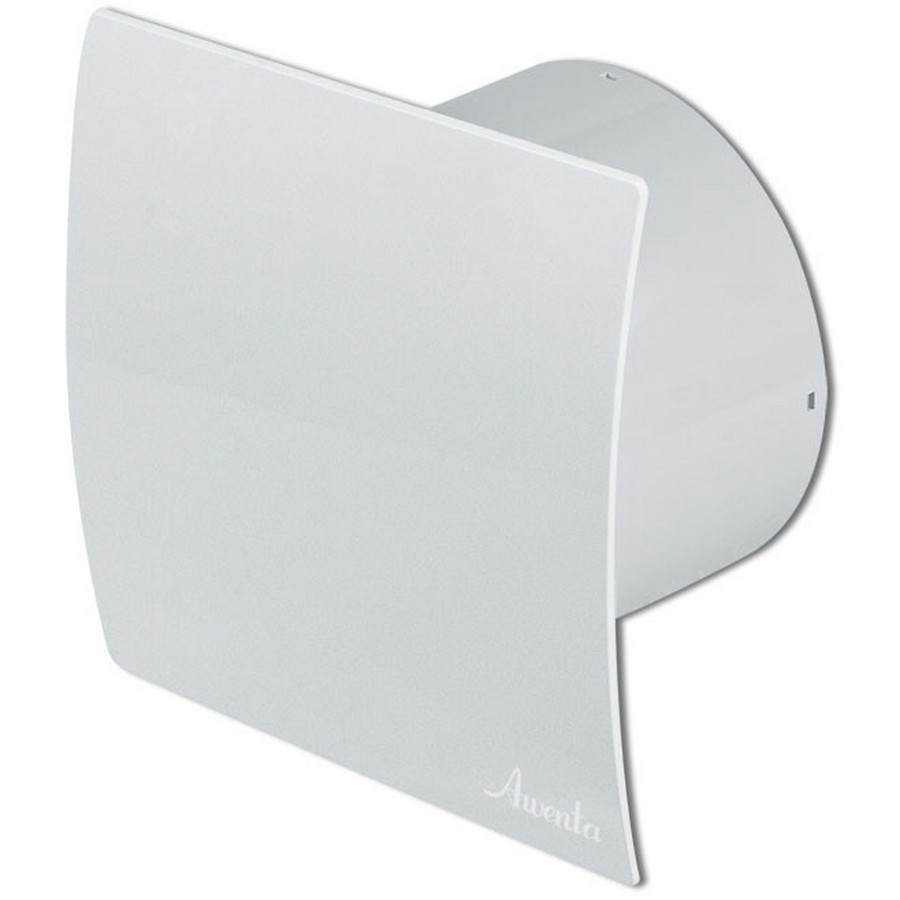

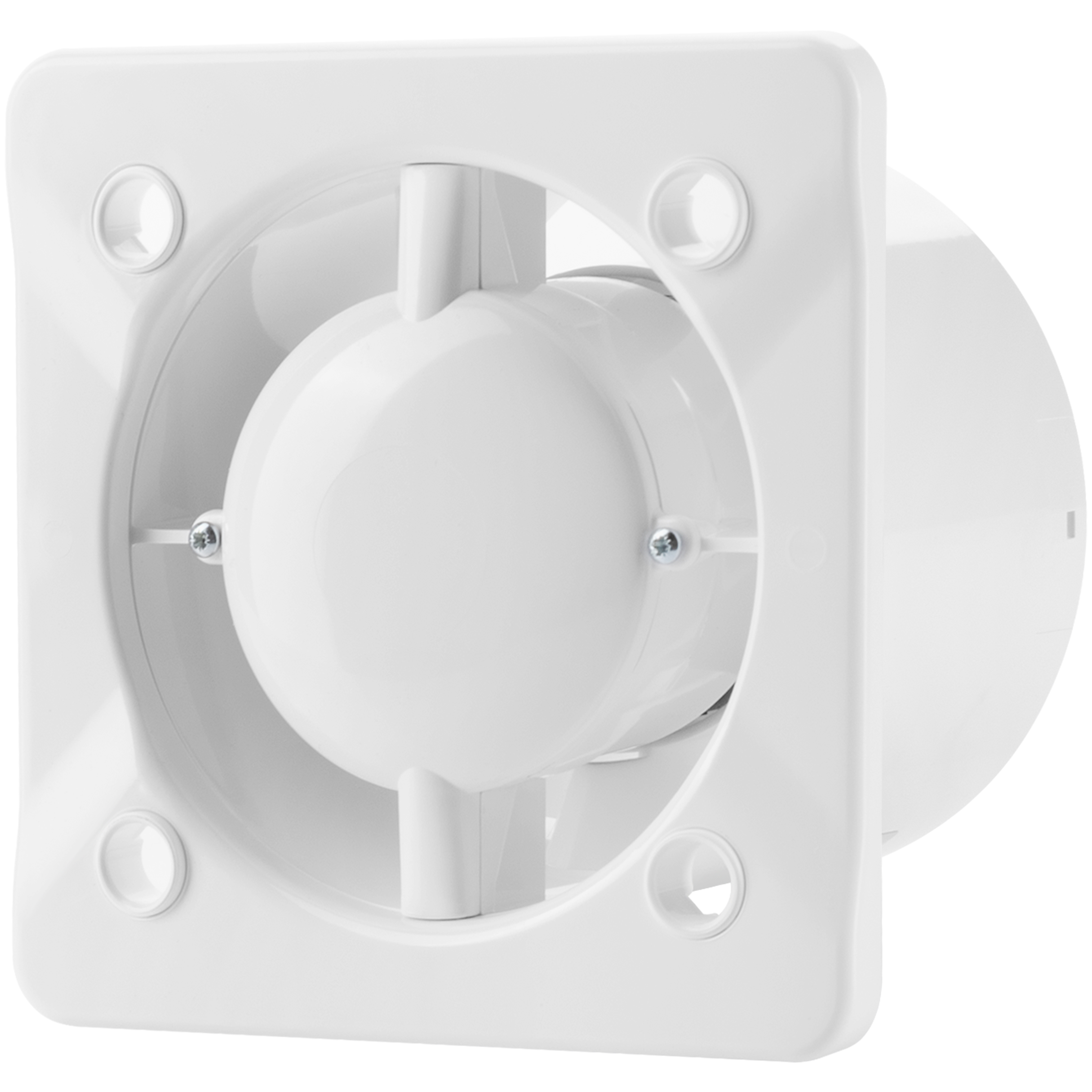

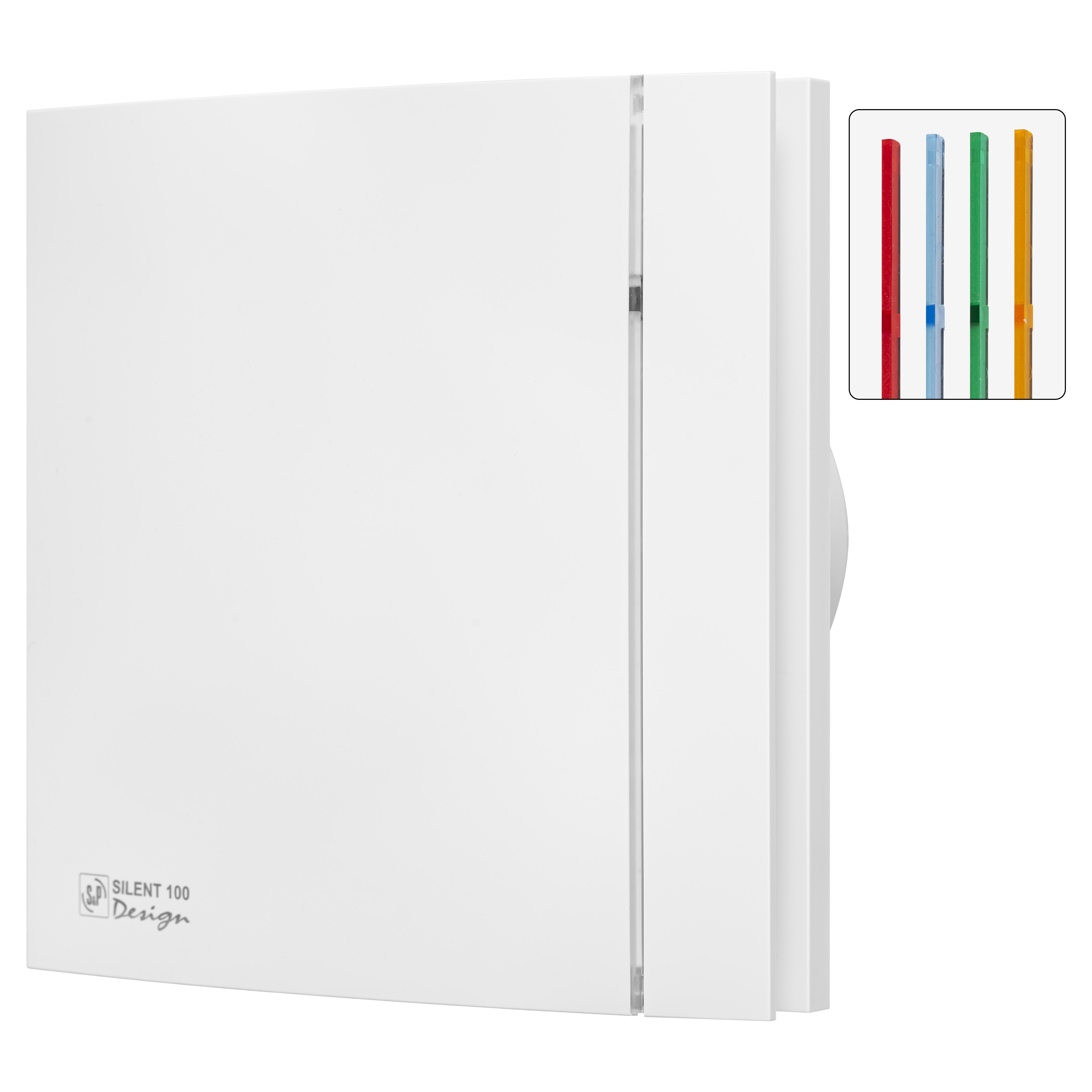

Примусове переміщення повітряних мас можливе за рахунок використання додаткового обладнання – застосовуються побутові осьові вентилятори, відцентрові турбіни. Залежно від умов використовується вологозахисне (для ванної) або теплозахисне (для кухні) обладнання.
Вся система складається з таких елементів:
- вертикальних вентиляційних шахт (їх облаштування повинно виконуватися в середині однієї з внутрішніх стін);
- горизонтальних повітроводних каналів, з'єднаних з вертикальною шахтою;
- обладнання, що забезпечує примусову тягу – вентиляторів;
- жалюзійних решіток, які закривають входи у вентиляцію.
До необов'язкових компонентів, які можуть бути використані у вентиляційній системі з примусовою тягою, належать:
- Прилади для забезпечення нормальної температури припливного потоку. Для активного впливу використовуються підігрівачі та охолоджувачі. Вони працюють від електрики. Для теплообміну з витяжним потоком – рекуператори. Ці пристрої забезпечують потрібну температуру без електрики.
- Зворотні клапани. Закривають вентиляційний канал, коли по ньому не проходить повітря, для запобігання поверненню виведеного потоку, вуличних запахів, забруднень і холоду.
- Фільтри. Забезпечують очищення припливного повітря від пилу, смогу, запахів та запобігають проникненню комах. Також завдяки цій вентиляційній деталі відбувається очищення витяжного повітря для захисту вентиляційних компонентів, наприклад, затримуються частинки жиру з кухні, які могли б налипнути на рухомі механізми.

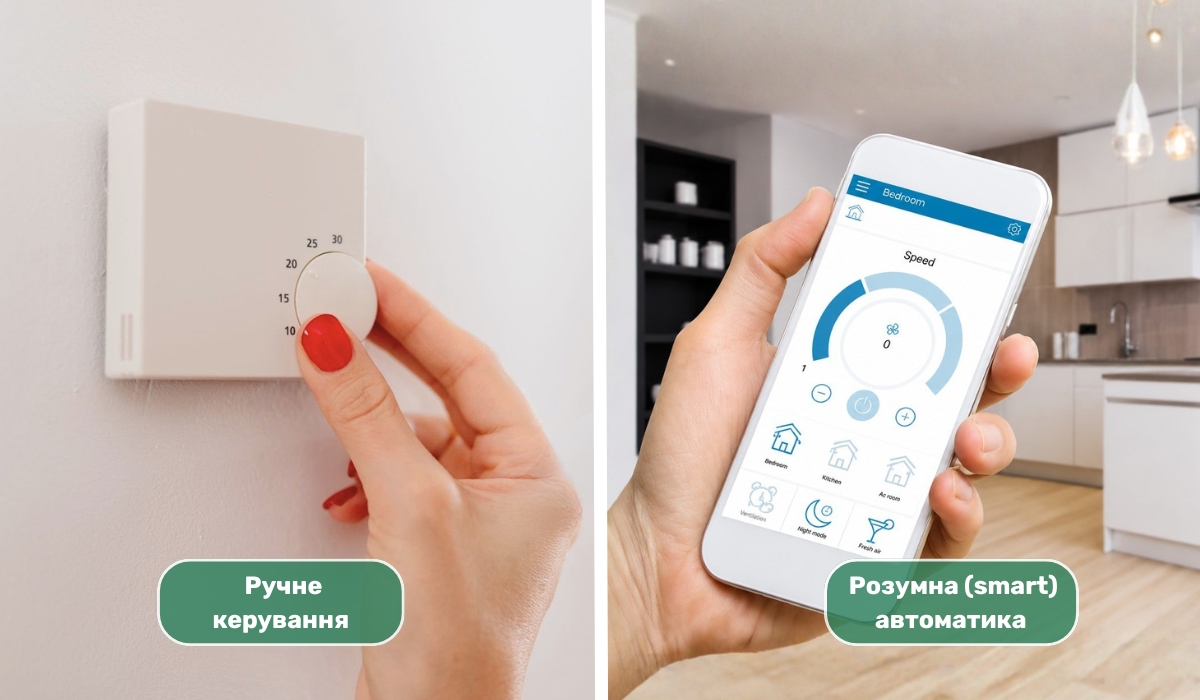

- Автоматика. Система датчиків і контролер, які забезпечують автоматичне керування вентиляцією з метою забезпечення комфорту та енергоефективності. Це дозволяє підтримувати необхідну вологість, температуру та чистоту повітря без втручання користувача. А також позитивно впливає на енергоефективність і рівень шуму системи.
Додаткові компоненти в системі з примусовою тягою, хоча і не є обов'язковими, але підвищують її функціональність. Вони можуть бути встановлені всередині шахти з цегляної кладки, повітропроводів, а також безпосередньо в приміщенні, де здійснюється вентиляція – залежить від призначення.
Переваги системи з примусовою тягою полягають у її багатофункціональності та більшій продуктивності. До недоліків належать вартість, складність установки, обслуговування, а також додатковий шум. Однак зараз в інтернет-магазині можна придбати малошумні витяжні вентилятори, робота яких непомітна в приміщенні.
Гібридна вентиляційна система
Серед видів припливно-витяжних систем існують і гібридні, змішані. Це системи з примусовою та природною тягою. Наприклад, з кухні повітря може переміщатися за допомогою примусової витяжки над варильною поверхнею по вентиляційному каналу у вертикальну шахту. А по шахті повітря вже підніматиметься природним шляхом.

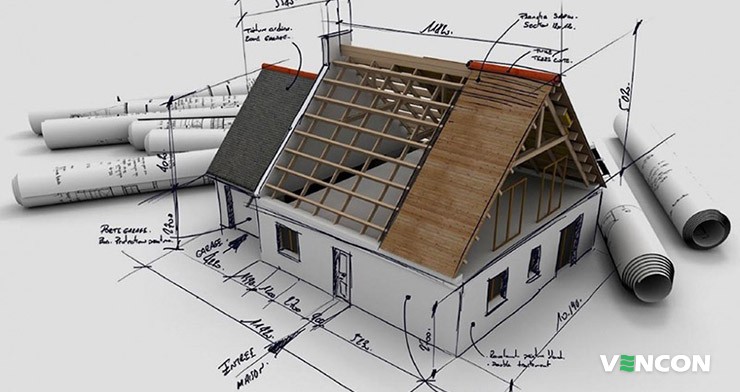

Правила влаштування вентиляційних каналів, шахт з цегли

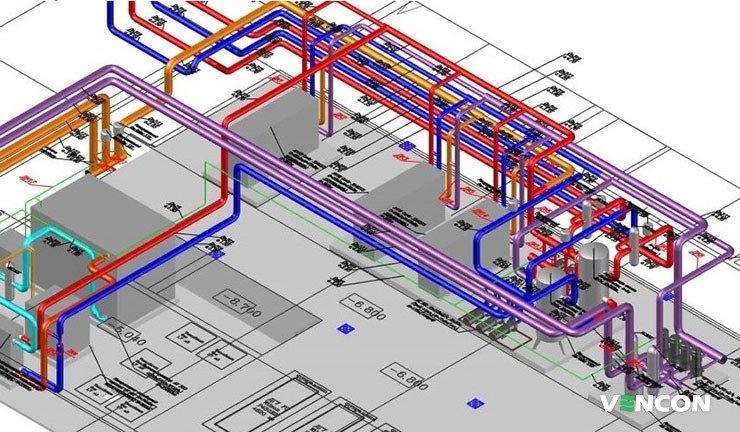

Створення вентиляційних каналів, хай то буде приватний будинок або багатоповерхова будівля, завжди слід починати з розробки проєктної документації. Також важливо суворо дотримуватися основних вимог і правил, складених уповноваженим органом. Усі вони відображені в спеціальному БНіПи кладки цегли. Ось основні вимоги до вентканалів у вигляді вертикальної цегляної кладки:
- облаштування вентиляції – обов'язкова умова для кімнат без вікон (санвузлів, комор);
- для безперешкодного переміщення повітря, перетин вентиляційного проходу слід виконувати однаковим по всій довжині;
- для цих же цілей внутрішні шви необхідно ретельно загладжувати;
- вентиляційний канал – це вертикальна споруда, відхилення від осі можливе, але тільки до 30°;

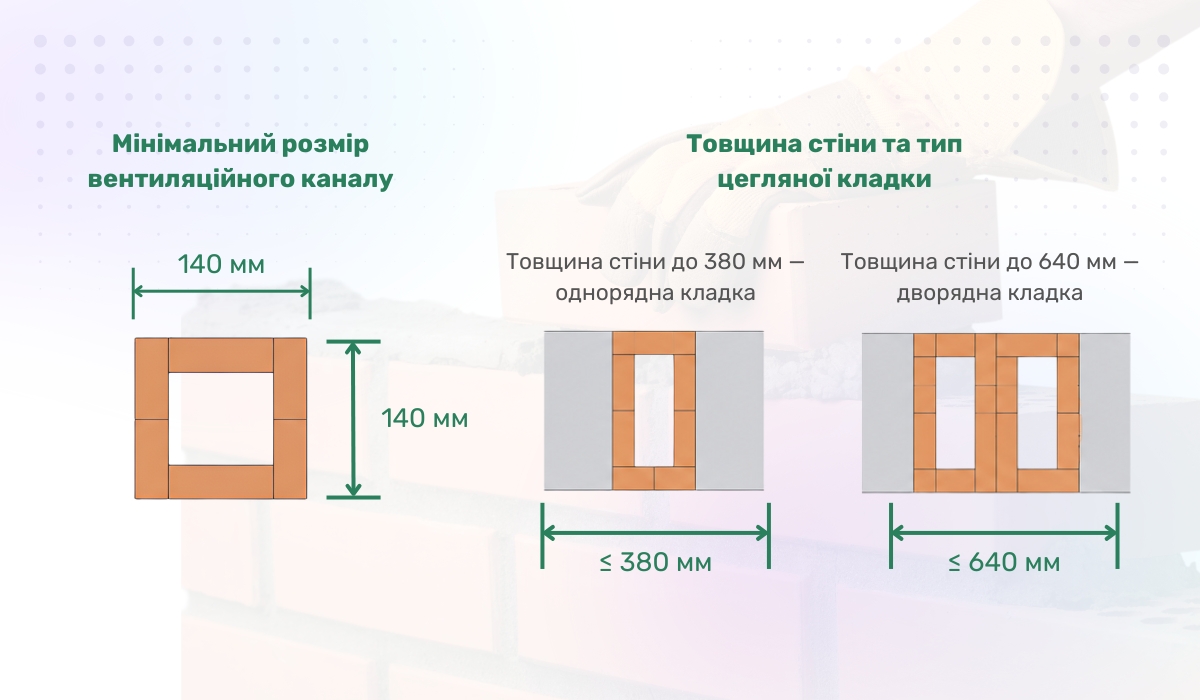

- мінімальний розмір вентиляційного каналу повинен становити 14х14 см (у півцеглини), при товщині стіни до 38 см цегляна кладка вибирається однорядкова, при 64 см – дворядкова;
- рекомендований поперечний переріз повітропроводу – від 0,016 м2 , товщина стінки – від 10 см;
- стандартні розміри вентиляційних каналів розраховуються з урахуванням потужності опалювальних приладів у кімнатах, починаючи з 14х14 см при продуктивності обладнання до 3,5 кВт;
- всі вентиляційні канали, що ведуть в одну витяжну шахту, повинні мати однакову довжину;
- один вентиляційний канал на два приміщення не рекомендується, особливо якщо це кухня з газовим котлом або дві різні квартири; два приміщення оснащуються незалежними каналами, але можуть входити в одну шахту;
- вентиляційні відводи не можна комбінувати з димовідводами (від каміна, котла);
- при близькому розташуванні димовідводу обов'язково потовщується стінка каналу, проводиться якісна теплоізоляція;
- холодне повітря у вентиляційній шахті погіршує роботу всієї витяжної системи, хоча це легко вирішується додатковою теплоізоляцією або встановленням вентилятора для примусової тяги;
- щоб разом з повітрям на вулицю не виходило тепло, всередині вентиляційного каналу робиться вигин у вигляді драбинки, це допомагає уникнути температурних втрат.
У шахті за планом повинні бути передбачені вентканали в цегляній кладці, відводи, куди будуть підключатися повітроводи з різних кімнат. Якщо в майбутньому знадобиться підключити ще один канал, а відповідного отвору в шахті немає, то виконати його можна тільки з урахуванням наявного плану. Інакше порушиться тяга та ефективність вентиляції знизиться. Без урахування плану свердлити шахту не рекомендується. Для підключення додаткових повітряних каналів у цегляній кладці виконується алмазне свердління отворів, у Києві та інших містах можна замовити цю послугу, яка виконується спеціальним буром. Для дотримання всіх цих нюансів вентиляційні канали в цегляних стінах повинен зводити грамотний фахівець, який знайомий з відповідними нормативними актами.
Які матеріали та інструменти знадобляться, коли виконується кладка вентиляційних каналів
Головний матеріал для спорудження вентиляційної системи – повнотіла червона цегла зі стандартними розмірами (25х12х6,5 см). Можна використовувати та порожнисту, однак усі отвори необхідно заповнити цементним розчином. Цеглу допускається брати вживану, але вона повинна бути цілою, без тріщин. Силікатна біла цегла непридатна для цього завдання, оскільки від різких перепадів температур вона швидко руйнується. Однак якщо передбачається спорудження димоходу, то від вентиляційного каналу його краще відокремити суцільною кладкою товщиною від 40 см. Для цього можна брати силікатну цеглу.
Як скріплюючий розчин використовується стандартна будівельна суміш з цементу марки М500, сірого піску та води.
У процесі укладання можуть знадобитися нетипові розміри цегли, тому потрібно бути готовим до її додаткової обробки. Зменшити або підточити вироби можна за допомогою молотка, болгарки або спеціального пристрою для різання.
Повітроводи та вентиляційна шахта з цегли формуються за допомогою так званого шаблону. Цей предмет можна виготовити зі шматка фанери або ДСП. Його розмір має відповідати перетину каналу, а для зручності використання довжина – дорівнювати приблизно 7–8 товщинам червоної цегли. Шаблон задає площу перетину, це дозволяє витримати розміри по довжині всієї кладки без змін.
Також, щоб спорудити витяжні канали вентиляції з цегляної кладки, знадобляться такі інструменти та пристосування:
- рівень;
- штукатурні терка і напівтерка;
- кельма для розчину;
- долото-стамеска;
- будівельний схил;
- наждачний папір;
- киянка та молоток;
- кутова шліфувальна машина;
- шліфувальна машина;
- дриль.
Якщо потрібна фінішна обробка, то знадобиться шпаклівка, і, можливо, правило для вирівнювання кладки. Крім того, на цьому етапі встановлюється решітка для вентиляції, а також можуть бути підведені та підключені повітроводи.
Відразу після спорудження шахти рекомендується захистити її від потрапляння опадів. Для цього варто віддати перевагу повітророзподільнику для вентиляції, який називається ковпаком.
Як видно, інструменти, матеріали та компоненти є звичайними для будівництва, і їх можна придбати в будь-якому господарському магазині.

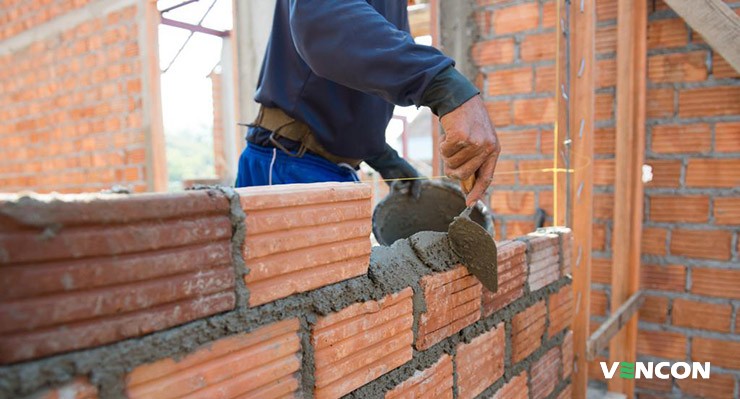

Як зводиться кладка вентканалів
Перш ніж розпочинати процес, слід ретельно вивчити запропонований креслення, нанести всі відповідні позначки згідно з розмірами вентиляційних каналів з цегли. Щоб уникнути помилок, потрібно взяти заздалегідь підготовлений шаблон. А для правильності установки останнього слід використовувати будівельний схил (він прикладається вертикально до схилу). Через 6-7 рядів шаблон переміщується далі.

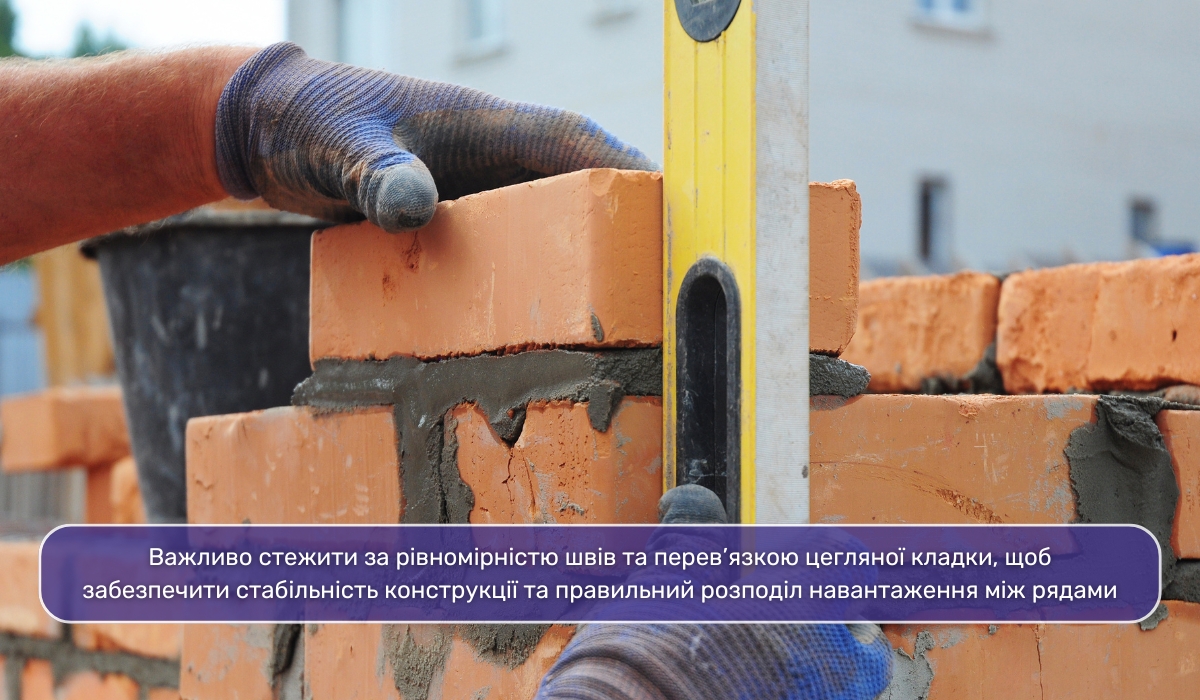

Кладку важливо виконувати рівно, з прямими поверхнями стін і кутів. Такого ідеалу можна досягти з використанням рівня (водяного або лазерного). Цеглу важливо постійно зволожувати, тим більше якщо в приміщенні сухо і спекотно. Це робиться для її кращого зчеплення з розчином.

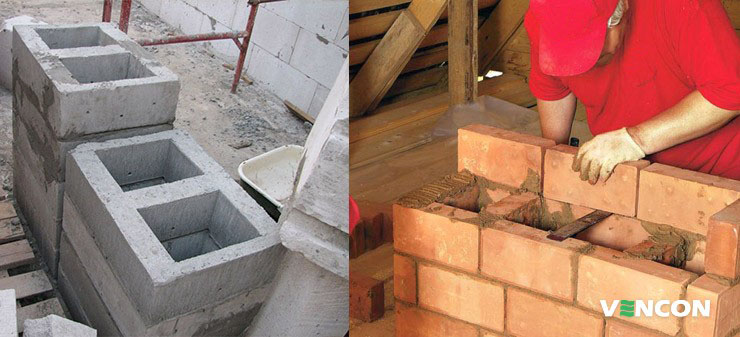

Слід формувати 3-4 ряди кладки, ряди пов'язуються між собою. Проміжок між двома каналами повинен мати відстань, ідентичну ширині цегли. Укладати цеглу краще за технологією «впритул». Це дозволить уникнути потрапляння в систему вентиляції чадного газу, якщо є такий ризик.
Важливо дотримуватися однієї товщини швів. Самі шви вимагають ретельної обробки та затирки. Більш детальну інструкцію щодо зведення вентиляційних каналів можна переглянути у відповідній літературі або на спеціалізованих ресурсах в інтернеті.

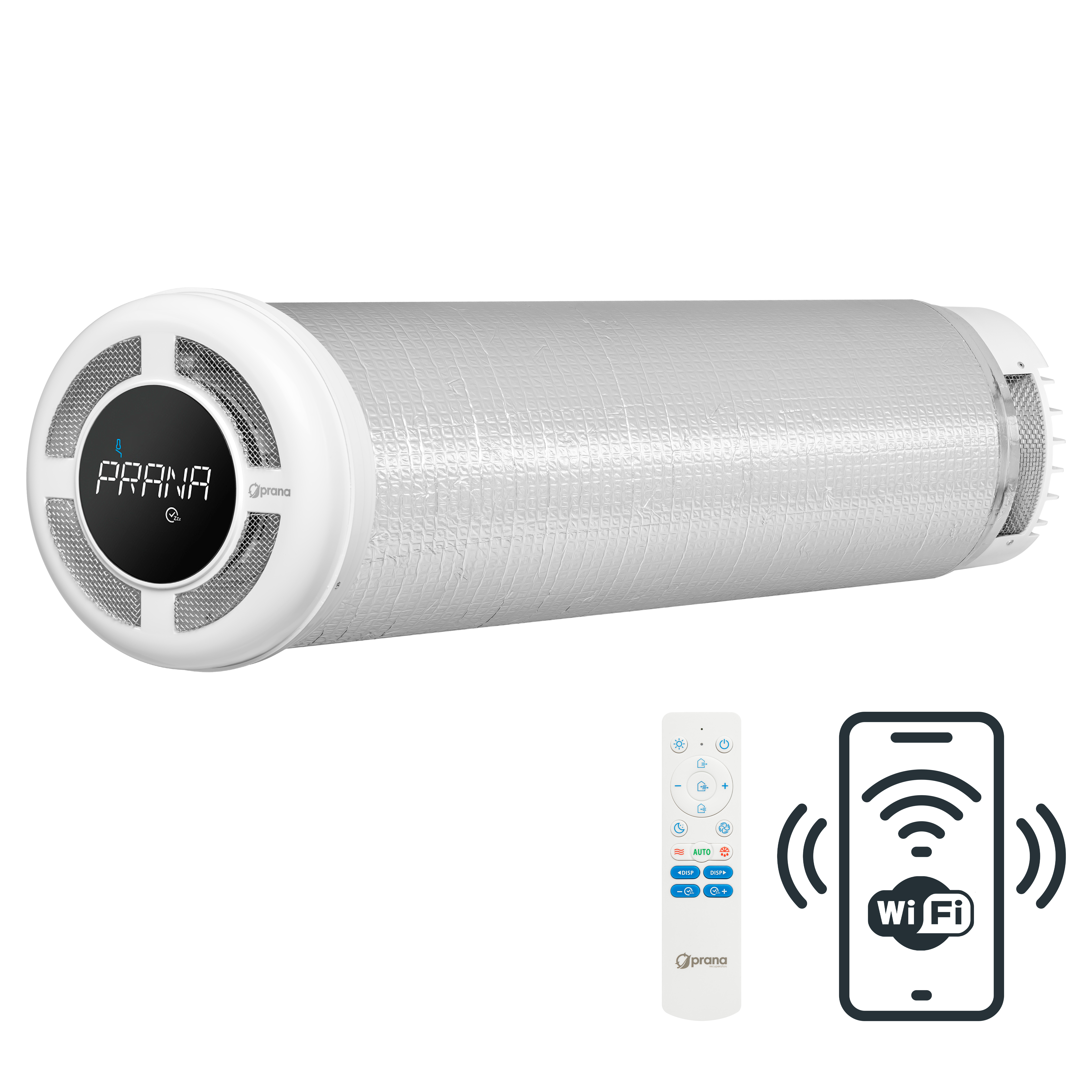

Після укладання шахти можуть бути виконані інші роботи – підключення повітропроводів, установка решіток, повітророзподільників, монтаж вентиляторів, автоматики. Зверніть увагу, що установка рекуператора з датчиком вуглекислого газу рекомендується як вентиляція в несучій стіні, а не в стінці шахти, через перегородку. У шахті може виникати вогкість, конденсат, зворотна тяга, що негативно вплине на роботу пристрою. Але попри це, іноді монтаж у стінку шахти допускається.
Варто розуміти, що рекуператор – це не просто припливно-витяжна установка, а готове рішення, яке забезпечує приплив, витяжку та теплообмін між потоками без витрат електроенергії на підтримку температури. Воно спочатку розробляється для монтажу без шахти, як децентралізований вентиляційний пристрій, і не вимагає додаткових комплектуючих, таких як фільтри, підігрівачі або охолоджувачі.

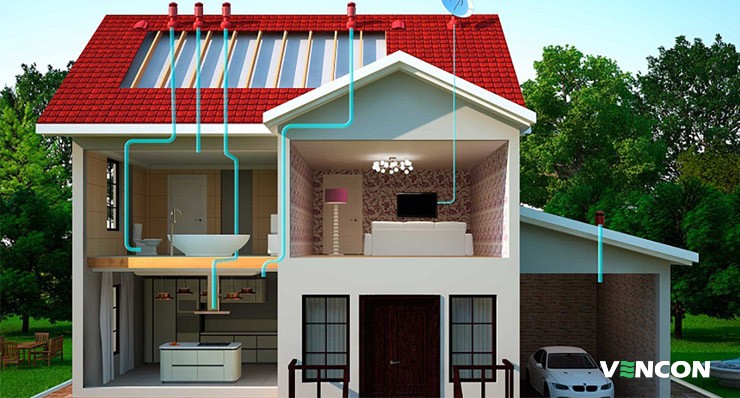

Від чого залежить ціна на влаштування вентиляційних каналів з цегли
Цегляна кладка в будинках має найбільшу популярність, навіть попри те, що багато будівель зводяться каркасним методом або за допомогою монолітної технології. Таку роботу краще довірити досвідченим фахівцям з багатим досвідом у цьому напрямку. В іншому випадку можуть виникнути проблеми з пластиковими вікнами та іншими поверхнями, на яких при високій вологості випадає конденсат, у приміщенні може почати утворюватися цвіль, повітря стане важким для дихання, а мікроклімат – некомфортним.
Досвідчені майстри перед початком монтажу обов'язково складають і затверджують кошторис, в якому чітко прописується обсяг робіт, список матеріалів та інструментів, терміни та ціна за послугу встановлення.
Що стосується вартості створення системи вентиляції та цегляної кладки вентиляційних каналів, то на неї впливають такі моменти:
- кількість поверхів у будівлі;
- площа кімнат;
- потужність системи опалення;
- конфігурація каналів;
- необхідність виконувати декоративне оздоблення;
- необхідність у встановленні додаткового обладнання (якщо, наприклад, ви придбали витяжний вентилятор);
- швидкість виконання робіт.
Таким чином, якісна система вентиляції – це запорука комфортного та здорового мікроклімату в будинку. Найпоширеніша технологія зведення вентиляційних каналів – кладка зі стандартної повнотілої цегли, яка підходить для природної, примусової та гібридної тяги. Така послуга вимагає хороших навичок роботи з матеріалом, а також знань важливих норм і правил, що визначають безпеку та ефективність цієї інженерної системи. Якщо ви шукаєте фахівців з проєктування грамотної вентиляції, а також підбору та встановлення відповідного обладнання (наприклад, для примусового відтоку повітря) – звертайтеся до нашої компанії. Ми гарантуємо високу якість своїх послуг.
