Техника выпускается в корпусах с различной степенью защиты от пыли, влаги и других негативных факторов. Некоторые модели рассчитываются для работы исключительно дома, в обычных комнатных условиях, другими можно пользоваться прямо на улице в любую погоду, а третьи вообще предназначены для экстремальных условий эксплуатации. Верный выбор степени защиты влияет на то, как правильно будет потрачен бюджет во время покупки, насколько долго устройством можно будет пользоваться. Рассмотрим в этой статье степени защиты IP, разберемся, что означает эта маркировка и какие нужно купить роботы пылесосы, выключатели, розетки, бойлеры, котлы, вентиляционное оборудование и другую электротехнику и сантехнику, чтобы она работала в имеющихся условиях бесперебойно.
Что такое степень защиты IP
Аббревиатура “IP” расшифровывается как “Ingress Protection”, в переводе означает “защита от проникновения”. В этой маркировке после IP указывается две цифры. Первая означает степень защиты от пыли, вторая – от влаги. Чем больше эти цифры, тем более защищенный корпус имеет устройство. Всего имеется 6 степеней защиты от твердых частиц и 9 – от влаги.
Например, если указанно IPX5 – степень защиты от пыли отсутствует (X обычно означает отсутствие защиты, но вместо него может быть написано 0), а от влаги – средняя. Если в характеристиках указана степень защиты IP65, то устройство достаточно хорошо защищено и от пыли, и от влаги.
Некоторое оборудование маркируется дополнительными буквами, которые показывают степень защиты пользователя от касания к опасным частям устройства, а также предоставляет вспомогательные сведения. Например, такую дополнительную маркировку могут иметь некоторые электро котлы для отопления в магазине – помимо степени защиты от попадания влаги и пыли, она может показывать, что пользователь защищен от касания к горячим или высоковольтным частям.
Маркировку пыле- и влагозащиты регулируют стандарты IEC 60529, DIN 40050 и ГОСТ 14254. Независимо от страны производства и покупки оборудования, степень защиты указывается всегда одинаково. Увидеть эту маркировку можно в инструкции к технике, на упаковке, иногда на самом корпусе. Кроме того, интернет-магазин техники в Чернигове, Хмельницком, Ивано-Франковске и других городах всегда публикует в описаниях к товару степень защиты IP, если это необходимо для оценки эксплуатационных качеств.
Степень защиты IP – таблица для твердых частиц
Степень защиты от твердых частиц и пыли указывается цифрой сразу после аббревиатуры IP и может быть от 0 до 6. Таблица ниже поможет сориентироваться в этой маркировке.
| Класс защиты от пыли | Защита от частиц размером от… | Где можно использовать |

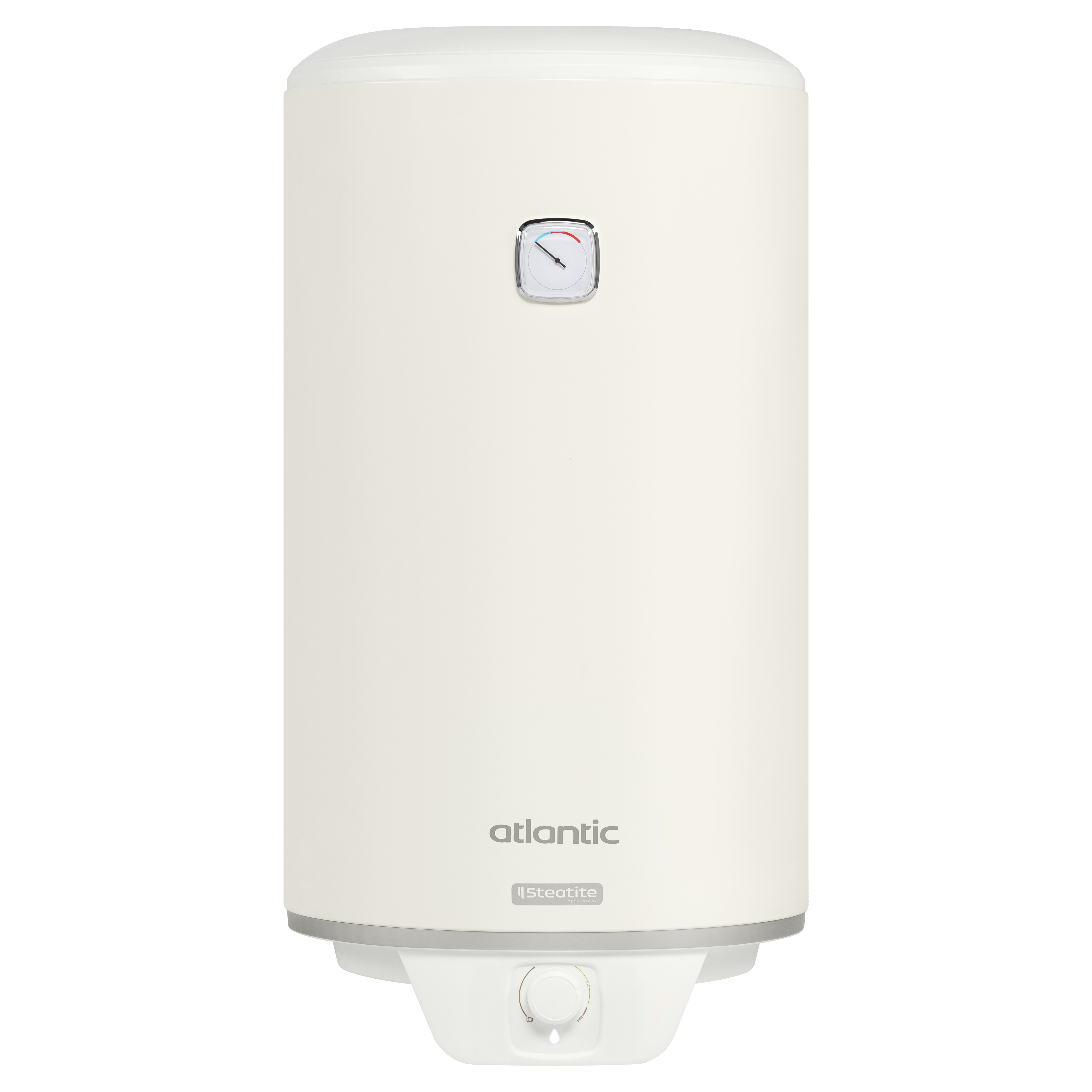

| X или 0 | Отсутствует | Обычно так маркируется техника для комнатной эксплуатации, которая не боится пыли на бытовом уровне. Например, водонагреватели в интернет-магазине могут иметь маркировку IPX4 – степень защиты от пыли отсутствует, а от влаги на среднем уровне. |
| 1 | 50 мм | Допускается эксплуатация уполномоченными обученными людьми, некоторые детали техники не защищены от касания пользователя. |
| 2 | 12,5 мм | Разрешается эксплуатация в обычных помещениях, жилых комнатах. |
| 3 | 2,5 мм | Использовать можно в помещениях, с осаждением пыли только на вертикальных плоскостях. |
| 4 | 1 мм | Эксплуатация допустима в местах, с осаждением пыли на вертикальных и горизонтальных плоскостях. Допускается работа на улице. |
| 5 | Частичная защита от пыли | Можно использовать технику в местах, где иногда бывает высокий уровень пыли, в мастерских, не специализирующихся на пыльных работах. Например, степень защиты IP54 может быть у оборудования в боксах СТО. |
| 6 | Полная защита от пыли | Разрешается использовать в местах, где пыль есть постоянно, в том числе в мастерских, специализирующихся на пыльных работах. Например, если имеется маркировка IP65, расшифровка говорит о том, что оборудование имеет наивысшую защиту от пыли и среднюю защиту от влаги. |

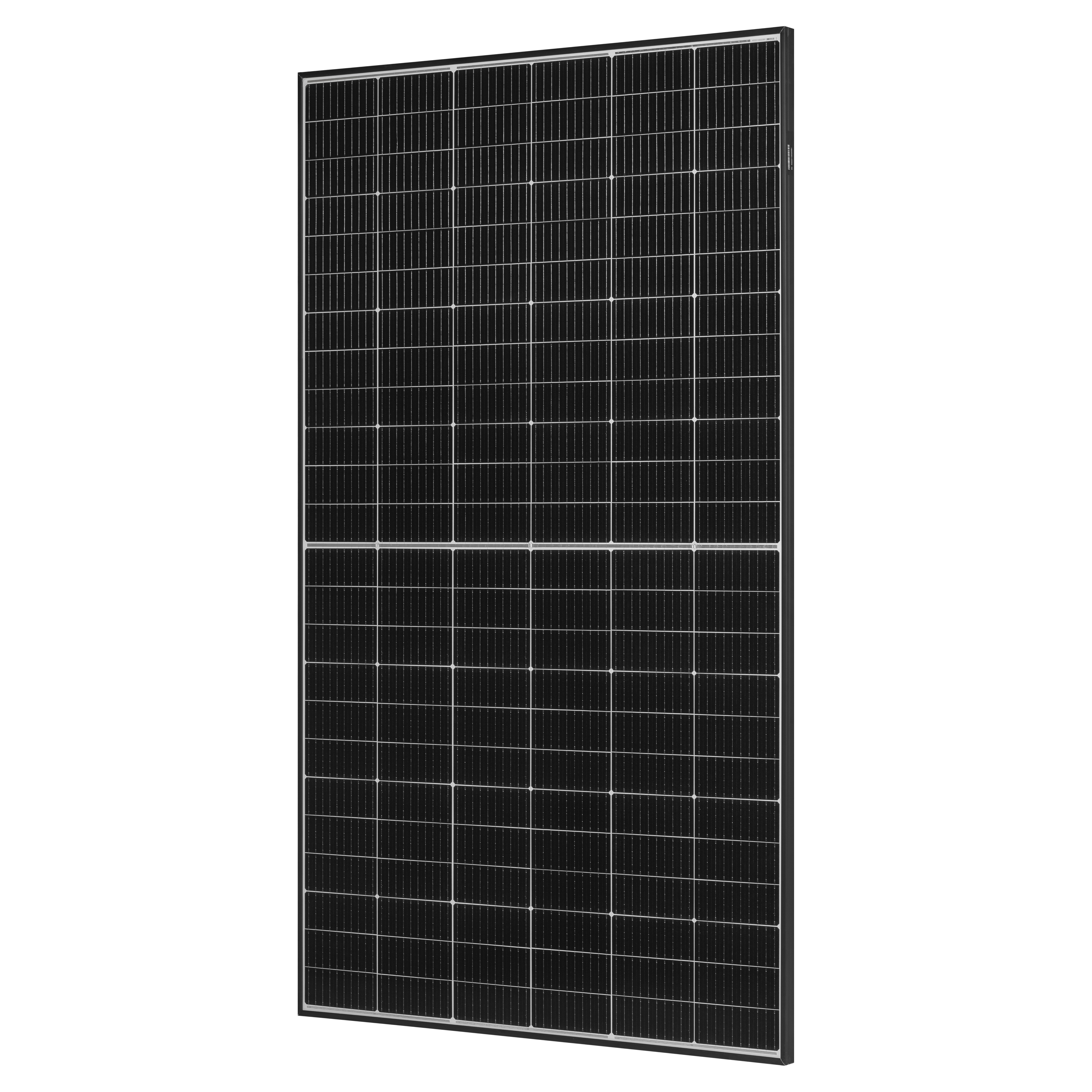

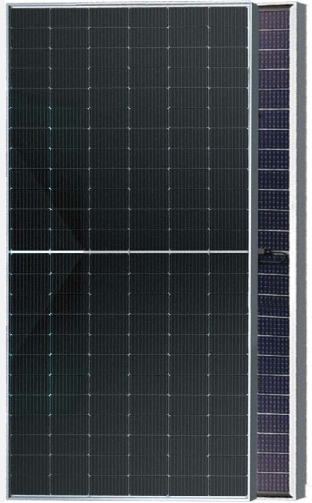

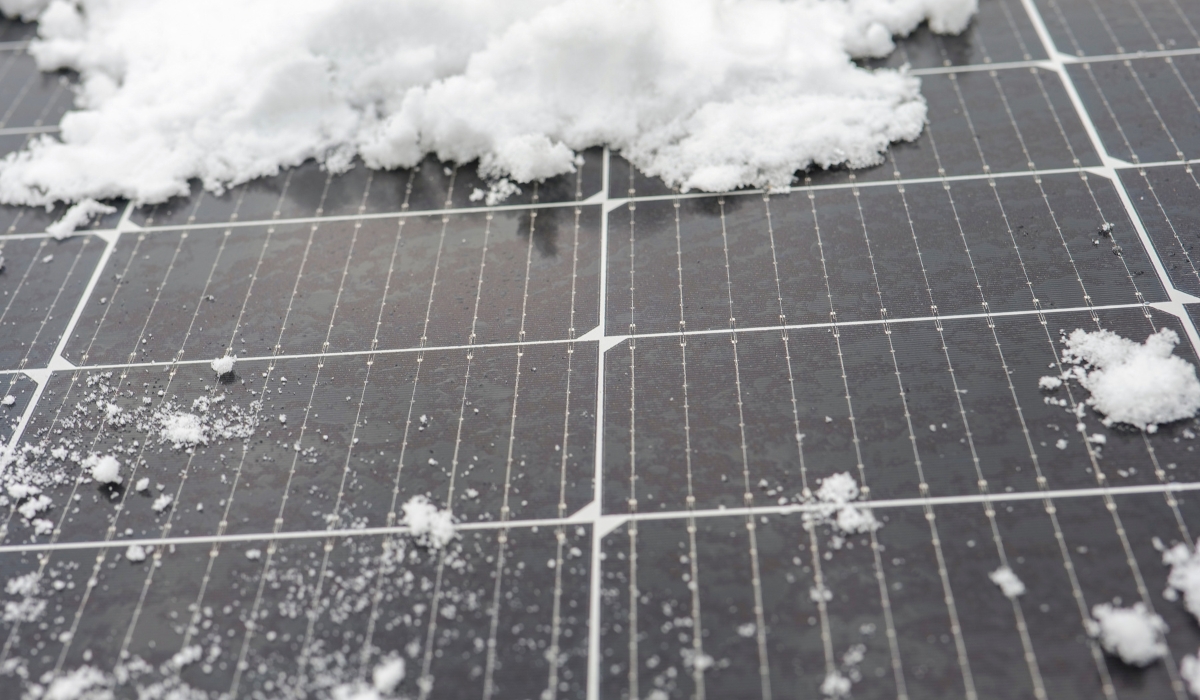

Допустим, если вы покупаете панели солнечные, то нормальную бесперебойную работу обеспечит класс защиты от пыли 6, самый высокий. IP64 – степень защиты отлично подходящая для такого оборудования. Несмотря на то что даже 4 класс допускает эксплуатацию техники на улице, именно степень 6 рекомендуется для устройств, постоянно находящихся под открытым небом, без навеса.
Для эксплуатации в жилой комнате, офисе рекомендуется класс пылезащиты от 2-3. Например, если указывается маркировка IP20, степень защиты позволяет эксплуатацию в жилых комнатах. Отсутствие защиты от влаги (вторая цифра 0) может положительно повлиять на цену, но не допускает эксплуатацию во влажной среде, например, ванной. Такой класс защиты может быть, например, у обычных комнатных розеток.
Какие существуют классы влагозащиты
Влагозащита обозначается второй цифрой после аббревиатуры IP и может быть от 0 до 9. Приведем список, в котором расскажем про каждый класс защиты от влаги и области эксплуатации:
- начальная степень обозначается цифрой 0 или буквой X, как и в случае с пылезащитой, она свидетельствует о полном отсутствии защиты от влаги, технику с такой маркировкой можно использовать исключительно в сухих помещениях, например, у маркировки IP20 расшифровка показывает, что устройство имеет слабую защиту от пыли и полностью не защищено от влаги;
- класс 1 позволяет эксплуатацию в условиях, в которых может быть конденсат, опускаемый на вертикальную плоскость, оборудование можно устанавливать во влажной среде, если монтаж не допускает изменение его положения с горизонтального на вертикальное;
- степень 2 разрешает попадание капель на корпус под углом 15°, можно использовать, если устройство допускает не строго горизонтальную эксплуатацию, класс 2-3 имеют часто вентиляционные рекуператоры, продажа которых сейчас ведется интенсивно и они всегда монтируются под углом;

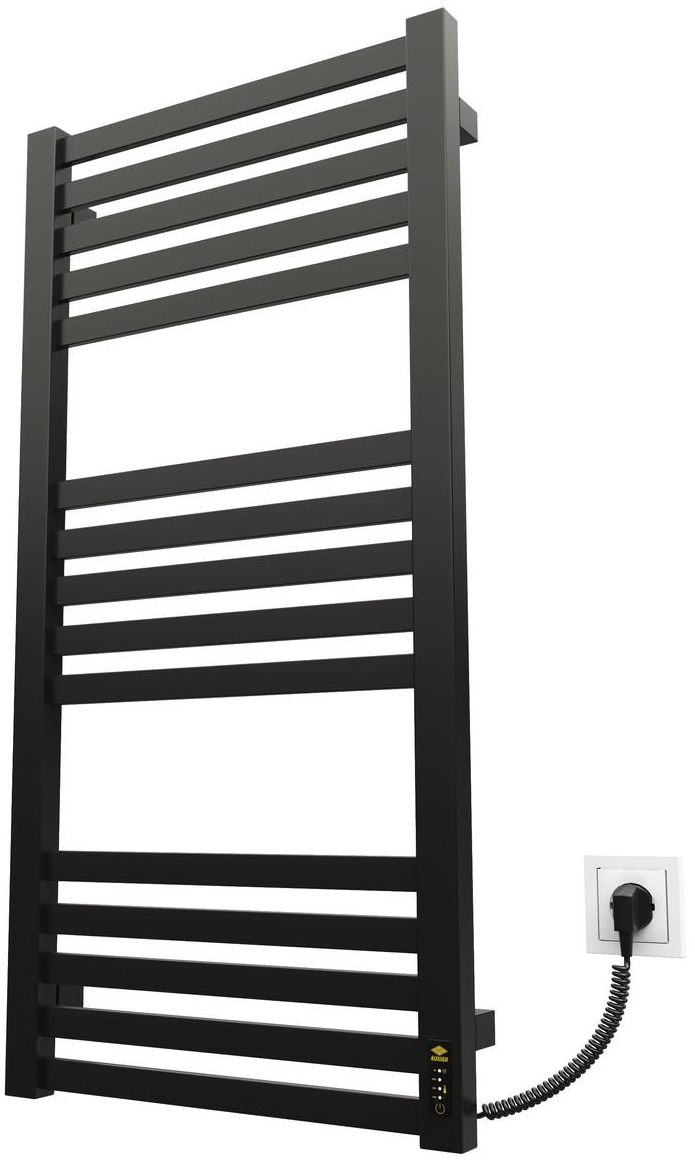

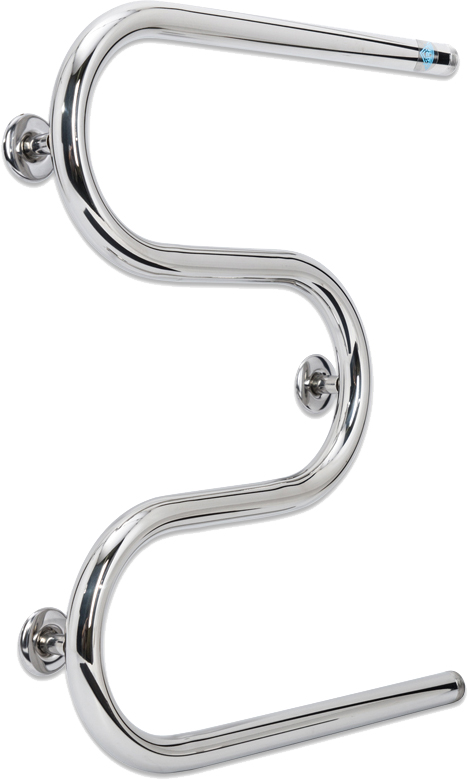

- степень 3 допускает попадание капель на корпус под углом 60°, можно использовать в местах, где возможны осадки в виде дождя и исключено попадание воды снизу, такую защиту могут иметь полотенцесушители (цены на сушители для полотенец с классом 4 или 5 могут быть выше, но иногда и такая защита в ванной комнате для электрооборудования также бывает оправдана);
- классом влагозащиты 4 обозначаются устройства, выдерживающие попадание капель под любым углом сверху и снизу корпуса, если указана маркировка IP54, степень защиты позволяет использование техники, например, в местах, в которых присутствуют брызги от транспорта;

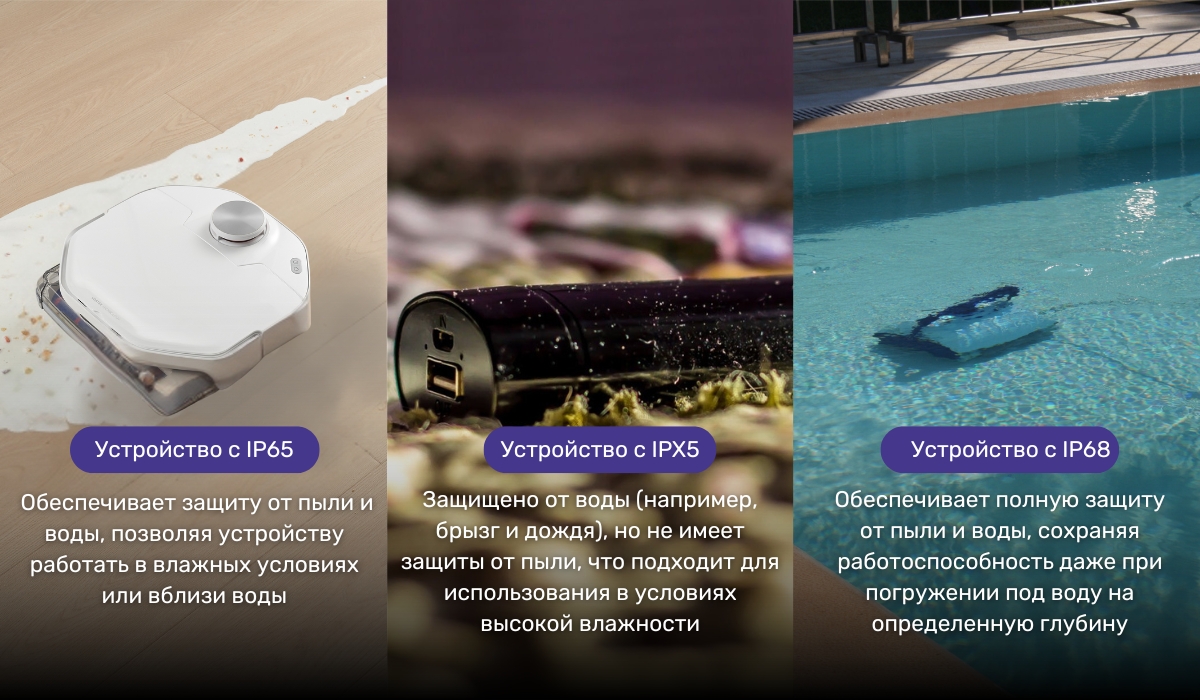

- класс защиты 5 означает, что устройство можно подвергать мойке, так как его корпус выдерживает попадание струй воды (уже не капель) под любым углом, например, на технике может быть указана маркировка IP65, что значит возможность эксплуатации в суровых условиях с высоким содержанием пыли и влаги;
- если устройство имеет степень влагозащиты 6, то оно может быть подвержено динамическому воздействию потока воды, например, морским волнам или интенсивной мойке, такую степень защиты могут иметь краны для смешивания воды, оснащенные электронным, автоматическим или сенсорным управлением;
- степень влагозащиты 7 разрешает использовать устройство в течение определенного времени под водой на определенной глубине (допустимые глубина и время указываются в инструкции), это могут быть временно затопляемые места, техника для дайвинга или оборудование, иногда оказывающееся под снегом;
- классом защиты 8 обозначаются устройства, которые могут быть погружены на любую глубину и время под воду, как правило, это оборудование для постоянного подводного использования;
- самый высокий класс защиты – 9, гарантирующий непроницаемость воды высокой температуры, подаваемой под давлением, однако не обеспечивающий защиту при погружении на глубину.
Выбирая оборудование для эксплуатации в условиях жилой комнаты, офиса, будет достаточна степень защиты IP20, то есть полное отсутствие защиты от влаги. Для эксплуатации в условиях ванной комнаты или кухни запрещено пользоваться оборудованием с классом влагозащиты менее 3, а лучше выбирать 4.
Как правило, устройства с классом влагозащиты более 5 редко применимы в быту. Однако, если вы выбираете оборудование для системы защиты от потопа, то тут может понадобиться техника со степенью защиты от влаги 6 и выше, так как некоторые компоненты могут оказаться погруженными под воду на некоторое время. Также такие высокие классы влагозащиты используются в устройствах, эксплуатируемых на улице.
Какие еще префиксы использует IP защита
Помимо цифр, указывающих степень защиты от пыли и влаги, в маркировке IP могут применять буквы, которые показывают степень защиты от касания человеком к опасным частям оборудования (горячих, высоковольтных, подвижных). Есть четыре вида префиксов:
- A – устройство оснащено корпусом, который защищает от касания тыльной стороной руки. Обычно любое оборудование в любом корпусе имеет такую защиту. Если есть устройство с префиксом A и любым корпусом, даже если указана маркировка IPX2, степень защиты исключает касание тыльной стороной руки, несмотря на то, что защита от пыли отсутствует (например, в корпусе есть отверстия более 50 мм – ладонь туда не влезет).
- B – корпус защищен от касания пальцем. Диаметр пальца более 10 мм, поэтому в корпусах такой техники отсутствуют отверстия большего размера. Соответственно, они имеют пылезащиту от 2 и выше. Помимо защиты от пыли и влаги, такую маркировку могут иногда иметь вытяжные вентиляторы для кухни.
- C – корпус защищен от касания инструментом. Инструмент может быть любого размера, например, отвертка имеет диаметр около 5 мм. Соответственно, в корпусе отсутствуют отверстия большего размера. Как правило, это класс пылезащиты от 3.
- D – корпус оборудования исключает касания проводом. Обычно оборудование с такой маркировкой не имеет значительных отверстий и все опасные для касания компоненты полностью скрыты.
Помимо маркировки защиты от касаний в стандарте ИП, расшифровка может касаться еще четырех видов префиксов:
- H – таким префиксом маркируется высоковольтное оборудование, как правило, корпус полностью исключает касание опасных компонентов, имеется необходимая пыле- и влагозащита или допускается эксплуатация только в нормальной среде, префикс предостерегает от непрофессионального вскрытия корпуса;
- W – префикс является аналогом высоких степеней пыле- и влагозащиты, дополнительно к ним он свидетельствует о том, что оборудование защищено от воздействия различных погодных факторов;
- S – влагозащита была протестирована с прибором, который находится во включенном состоянии, соответственно указанный класс влагозащиты допускает его эксплуатацию в соответствующих условиях влажности, то есть, если с префиксом S указана маркировка IP54, расшифровка означает возможность эксплуатации в условиях, описанных для класса защиты от влаги 4;

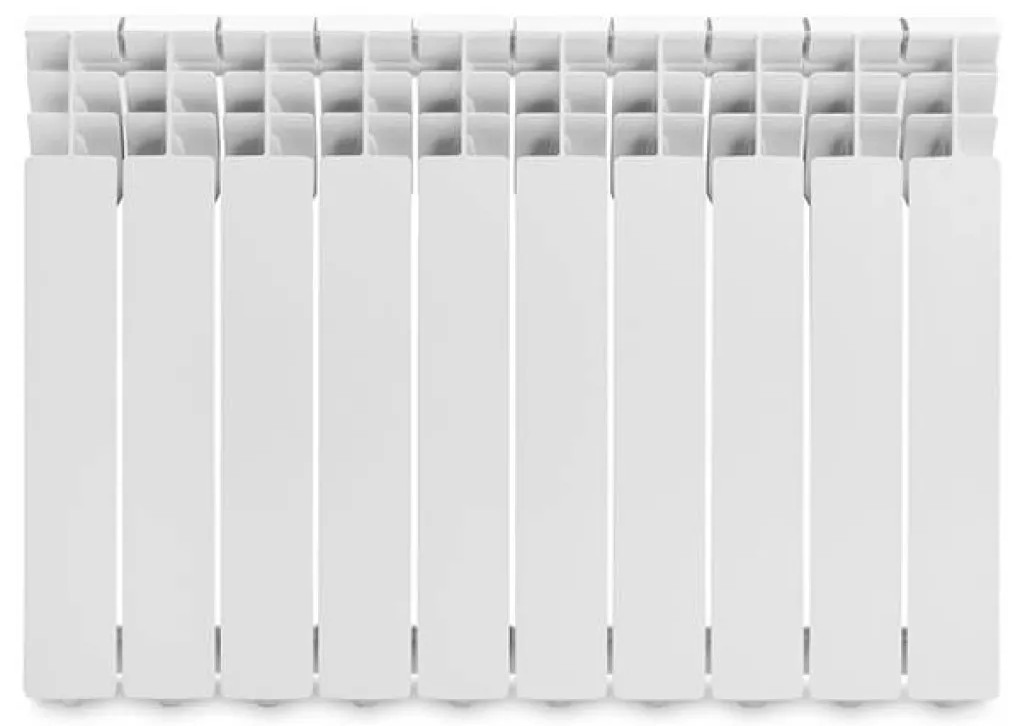

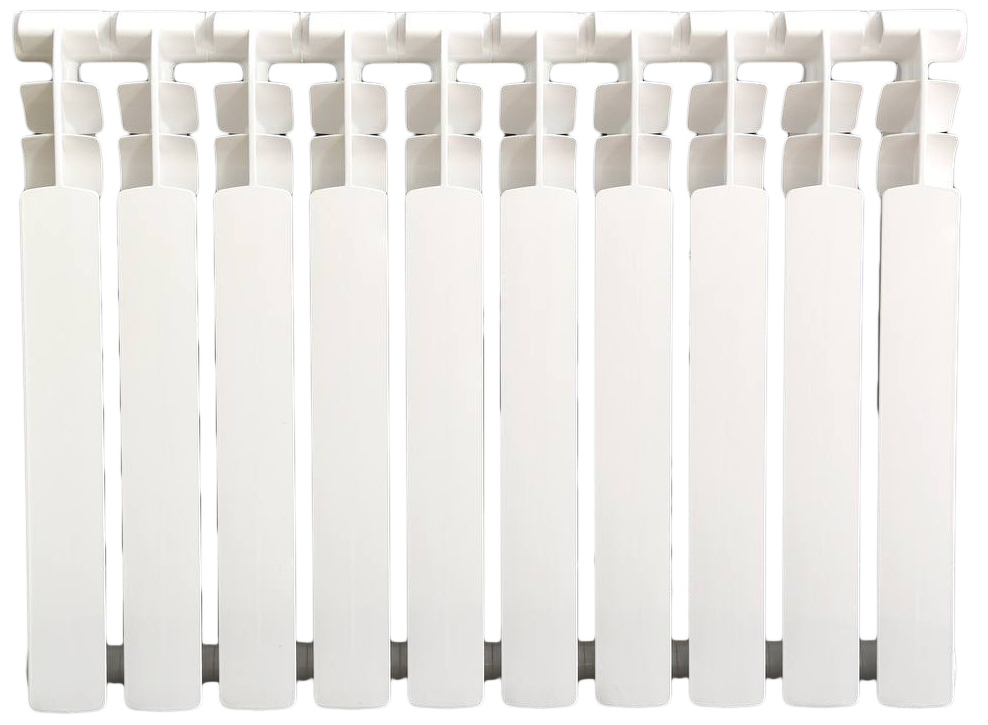

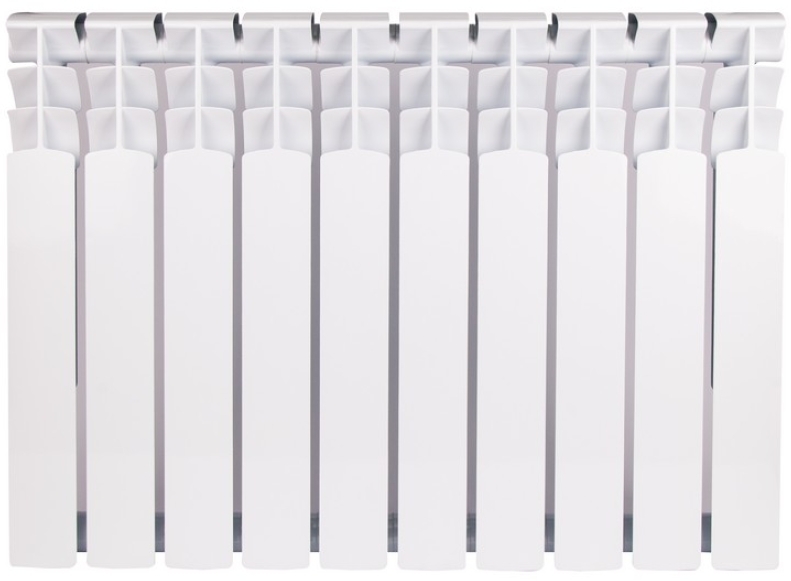

- M – влагозащита тестировалась с устройством во выключенном состоянии, поэтому класс влагозащиты допускает хранение, транспортировку устройства в среде с соответствующим уровнем влажности, а не эксплуатацию, например, радиаторная батарея в Киеве или другом городе на складе может храниться при одном уровне влажности, а эксплуатироваться при другом.
Какой должна быть пыле- и влагозащита

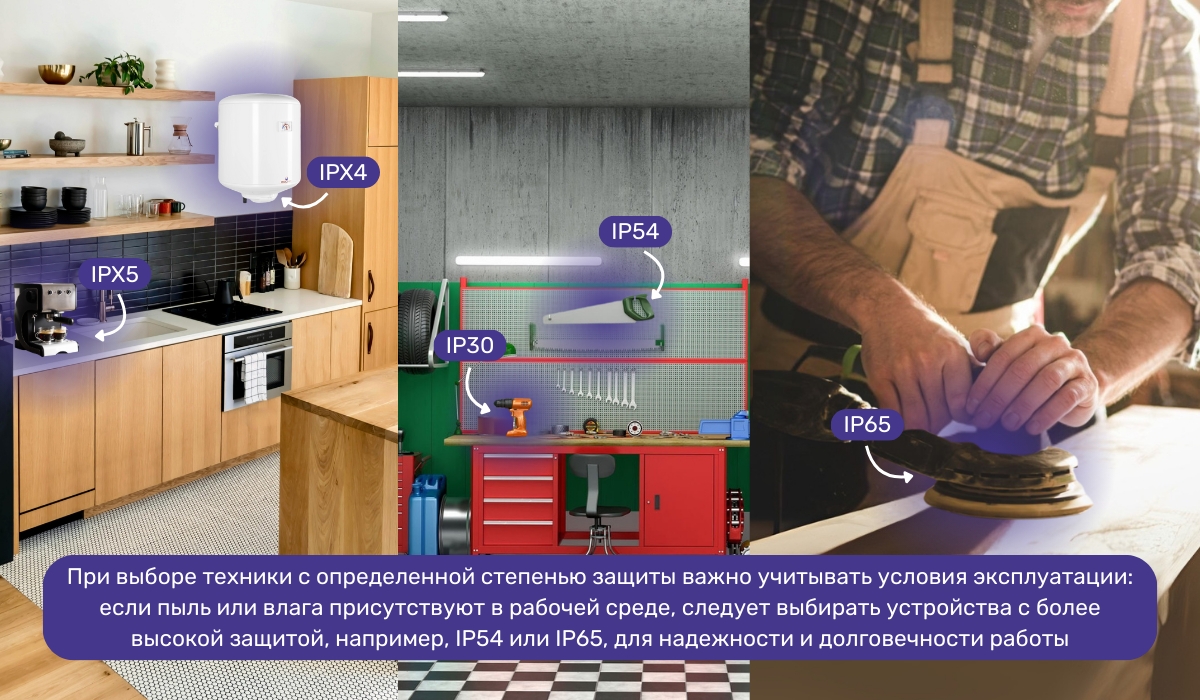

Выбирая любое оборудование, обязательно обратите внимание на класс защиты IP и выберите его соответственно среде эксплуатации. Вот несколько советов, которые помогут вам сделать выбор:
- Для нормальных условий, которые бывают в комнатах квартир, домов, классах образовательных учреждений, кабинетах медицинских заведений и других местах, будет достаточно класса защиты IP20 или IP21.
- Для ванной комнаты, санузла, кухни класс IP43 – степень защиты, от которой начинается минимальная допустимая маркировка. Можно и выше, в зависимости от зоны размещения. Например, если на устройство будет попадать прямой поток воды (установлено внутри ванной, мойки), то класс влагозащиты должен быть уже от 5, например, подойдут IP55, степень защиты достаточно высокая. А если оно будет работать под водой – от 7.

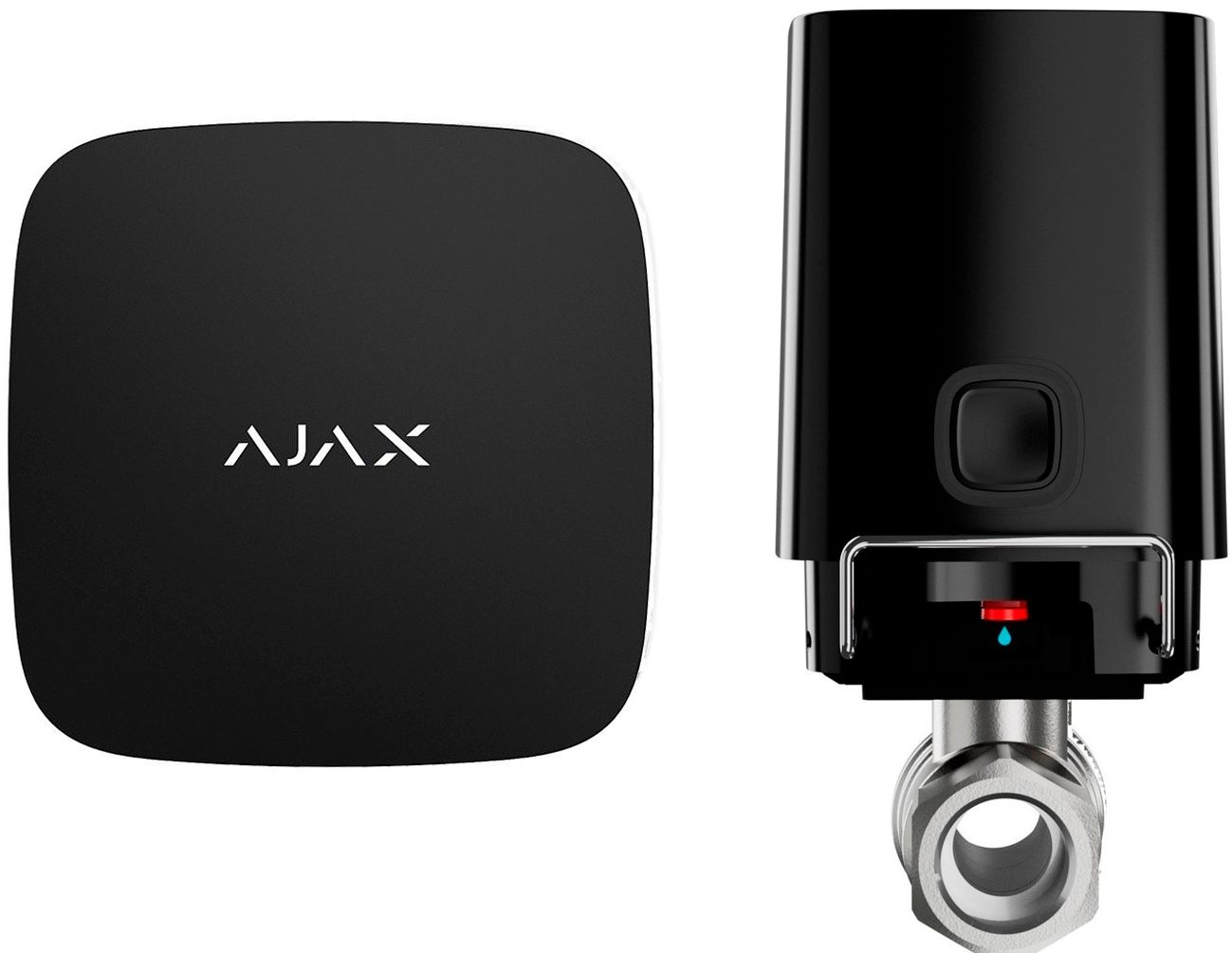

- В некоторых случаях разные части корпуса имеют разный класс защиты. Это тоже нужно учитывать. Например, производители датчиков потопа обычно указывают три степени защиты – для крана, контроллера и самого датчика, они будут разные и стоимость аквастоп зависит от этого.
- Важно сделать правильный выбор по классу защиты IP – расшифровка даст понять для каких условий создано устройство. Если приобрести модель со степенью защиты больше, чем необходимо, то может возникнуть не оправданная переплата, а если меньше – то оборудование прослужит недолго, поломка не будет считаться гарантийным случаем, так как эксплуатация велась неверно, а в некоторых случаях техника может стать опасной. Также неподходящий класс защиты может стать причиной неэффективной работы техники, например, если солнечные панели эксплуатируются зимой без должной защиты от осадков они будут работать хуже.
Теперь вы знаете о значении стандартов защиты IP, понимаете степени защиты от пыли, влаги и умеете выбирать оборудование, подходящее имеющейся среде эксплуатации.
