Техніка випускається у корпусах з різним ступенем захисту від пилу, вологи та інших негативних факторів. Деякі моделі розраховані для роботи виключно вдома, у звичайних кімнатних умовах, іншими можна користуватися прямо на вулиці в будь-яку погоду, а треті взагалі призначені для екстремальних умов експлуатації. Правильний вибір ступеня захисту впливає на те, як правильно буде витрачено бюджет під час покупки, як довго пристроєм можна буде користуватися. Розглянемо в цій статті ступені захисту IP, розберемося, що означає це маркування і які потрібно купити роботи-пилососи, вимикачі, розетки, бойлери, котли, вентиляційне обладнання та іншу електротехніку та сантехніку, щоб вона працювала в наявних умовах безперебійно.
Що таке ступінь захисту IP
Абревіатура «IP» розшифровується як «Ingress Protection», що в перекладі означає «захист від проникнення». У цьому маркуванні після IP вказується дві цифри. Перша означає ступінь захисту від пилу, друга – від вологи. Що більше ці цифри, то більш захищений корпус має пристрій. Всього є 6 ступенів захисту від твердих частинок і 9 – від вологи.
Наприклад, якщо вказано IPX5 – ступінь захисту від пилу відсутній (X зазвичай означає відсутність захисту, але замість нього може бути написано 0), а від вологи – середній. Якщо в характеристиках вказано ступінь захисту IP65, то пристрій досить добре захищений і від пилу, і від вологи.

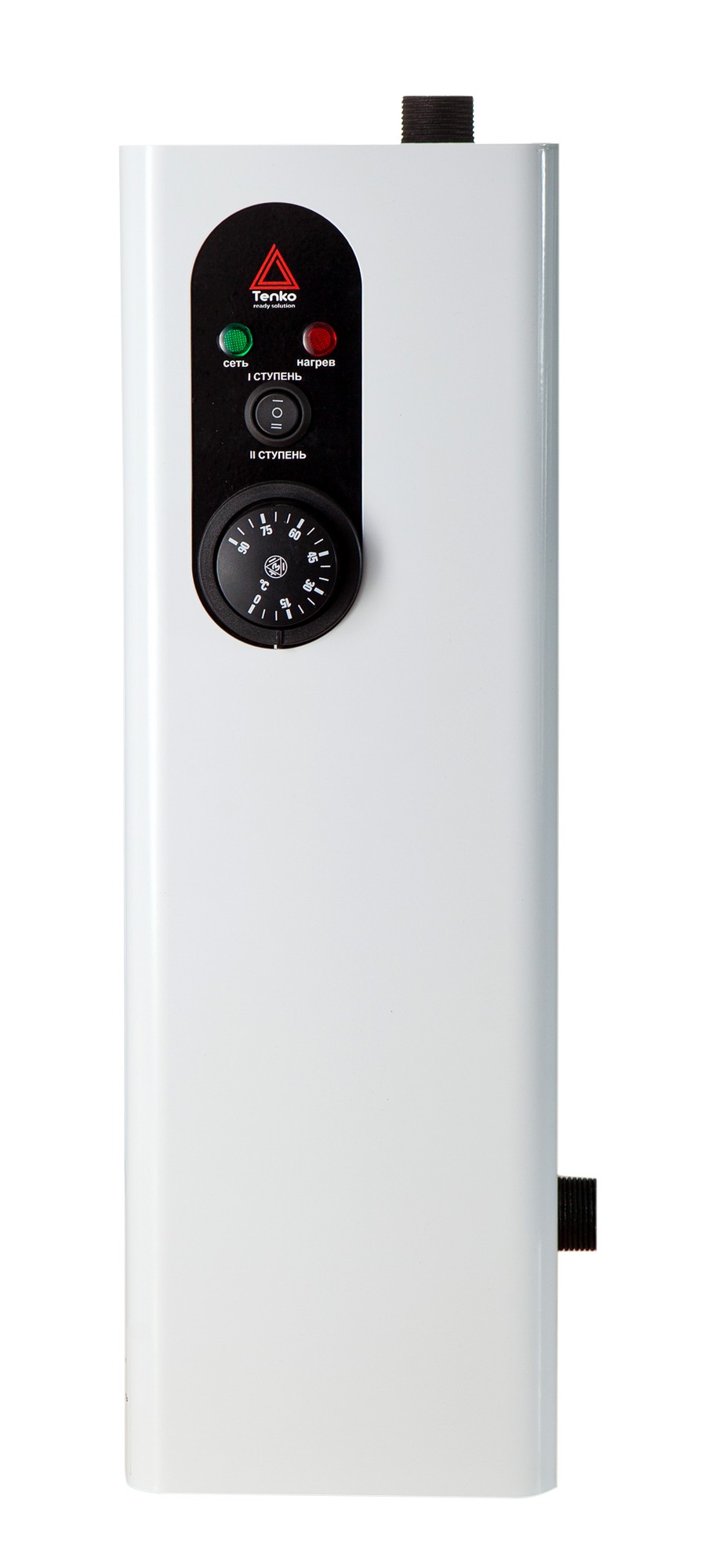

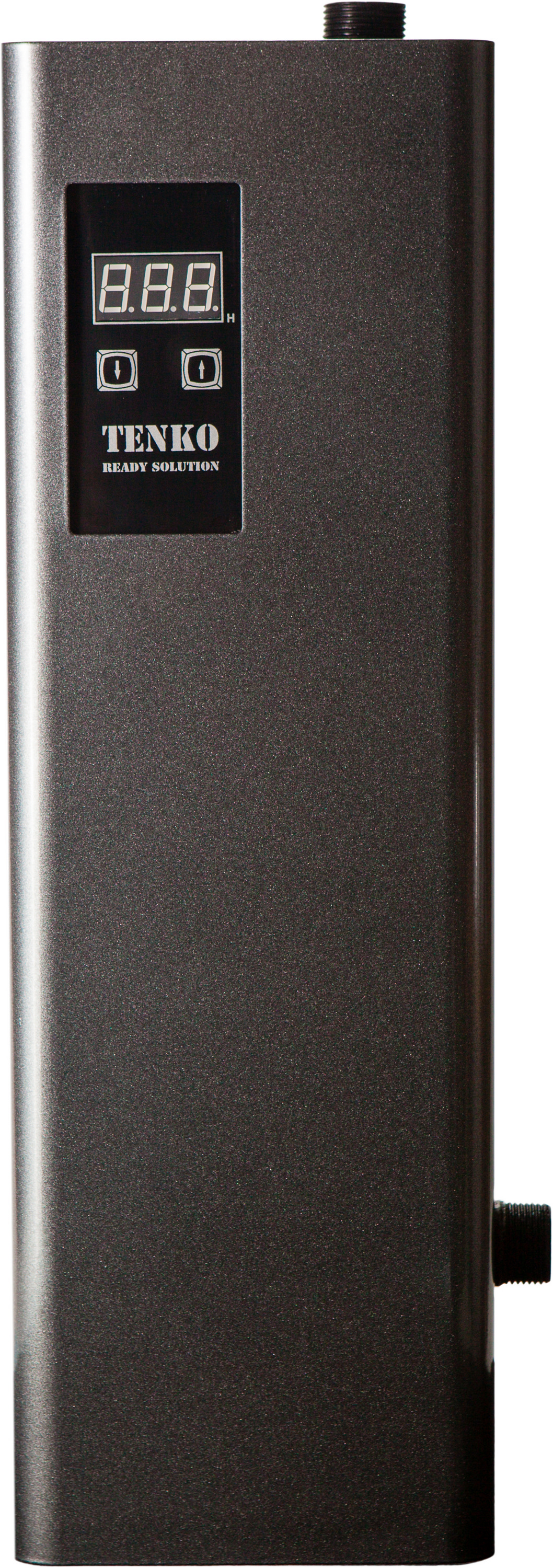

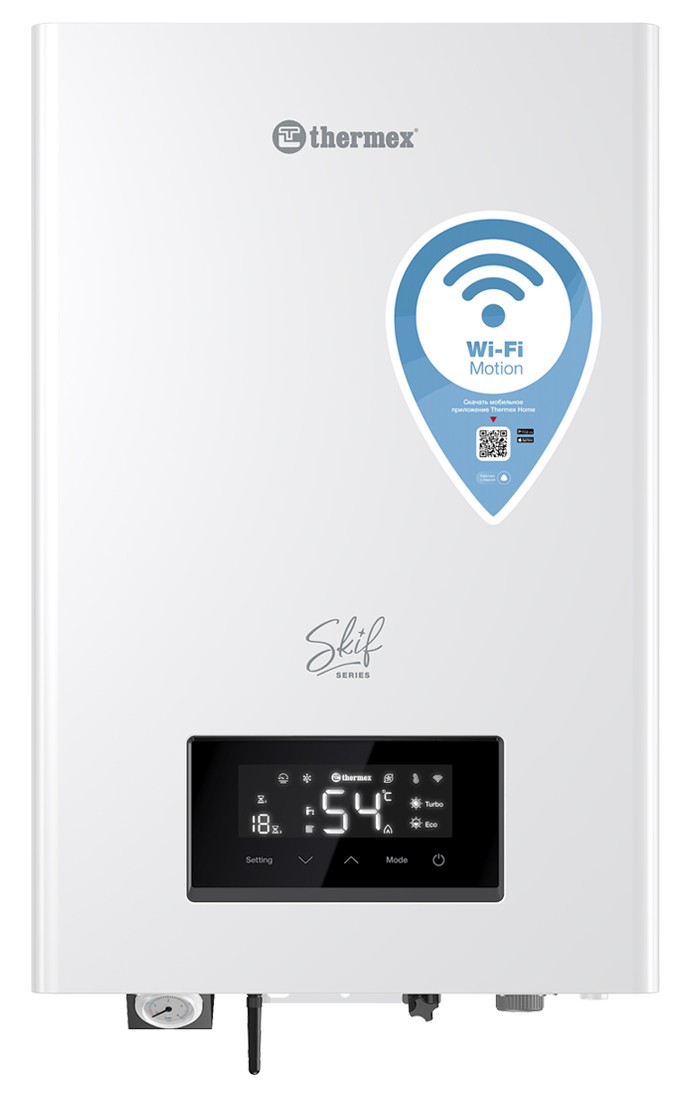

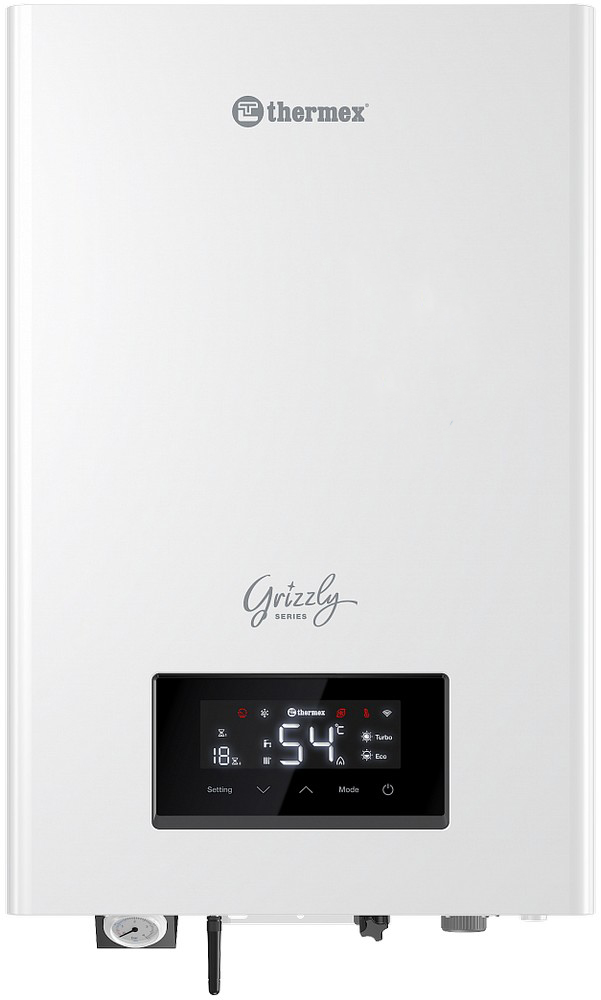

Деяке обладнання маркується додатковими літерами, які показують ступінь захисту користувача від дотику до небезпечних частин пристрою, а також надає допоміжну інформацію. Наприклад, таке додаткове маркування можуть мати деякі електрокотли для опалення в магазині – крім ступеня захисту від попадання вологи та пилу, воно може показувати, що користувач захищений від дотику до гарячих або високовольтних частин.
Маркування пило- та вологозахисту регулюють стандарти IEC 60529, DIN 40050 і ГОСТ 14254. Незалежно від країни виробництва та купівлі обладнання, ступінь захисту вказується завжди однаково. Побачити це маркування можна в інструкції до техніки, на упаковці, іноді на самому корпусі. Крім того, інтернет-магазин техніки в Чернігові, Хмельницькому, Івано-Франківську та інших містах завжди публікує в описах до товару ступінь захисту IP, якщо це необхідно для оцінки експлуатаційних якостей.
Ступінь захисту IP – таблиця для твердих частинок
Ступінь захисту від твердих частинок і пилу вказується цифрою відразу після абревіатури IP і може бути від 0 до 6. Таблиця нижче допоможе зорієнтуватися у цьому маркуванні.
| Клас захисту від пилу | Захист від частинок розміром від... | Де можна використовувати |

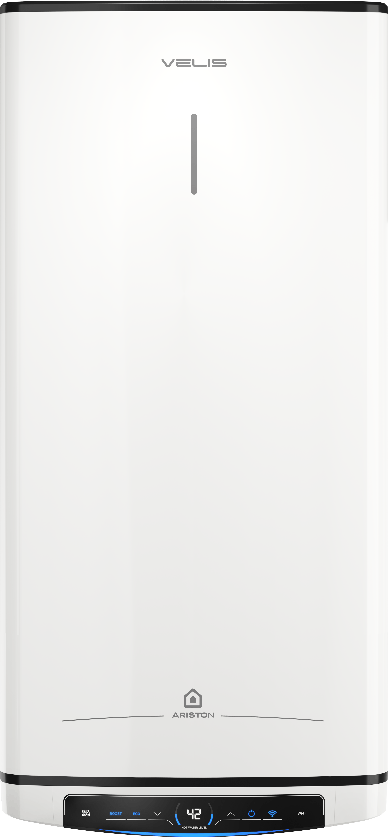

| X або 0 | Відсутній | Зазвичай так маркується техніка для кімнатної експлуатації, яка не боїться пилу на побутовому рівні. Наприклад, водонагрівачі в інтернет-магазині можуть мати маркування IPX4 – ступінь захисту від пилу відсутній, а від вологи на середньому рівні. |
| 1 | 50 | Допускається експлуатація уповноваженими навченими людьми, деякі деталі техніки не захищені від дотику користувача. |
| 2 | 12,5 | Дозволяється експлуатація у звичайних приміщеннях, житлових кімнатах. |
| 3 | 2,5 | Можна використовувати в приміщеннях, з осіданням пилу тільки на вертикальних площинах. |
| 4 | 1 | Експлуатація допустима в місцях, з осіданням пилу на вертикальних і горизонтальних площинах. Допускається робота на вулиці. |
| 5 | Частковий захист від пилу | Можна використовувати техніку в місцях, де іноді буває високий рівень пилу, в майстернях, що не спеціалізуються на пильних роботах. Наприклад, ступінь захисту IP54 може бути в обладнання в боксах СТО. |
| 6 | Повний захист від пилу | Дозволяється використовувати в місцях, де пил є постійно, в тому числі в майстернях, що спеціалізуються на пильних роботах. Наприклад, якщо є маркування IP65, розшифровка говорить про те, що обладнання має найвищий захист від пилу та середній захист від вологи. |

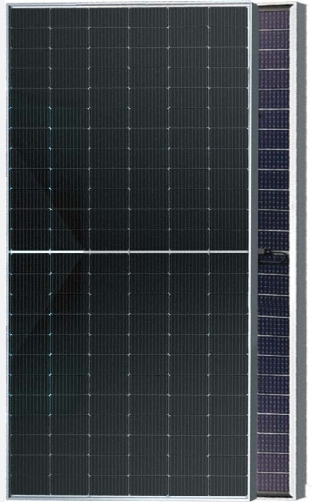

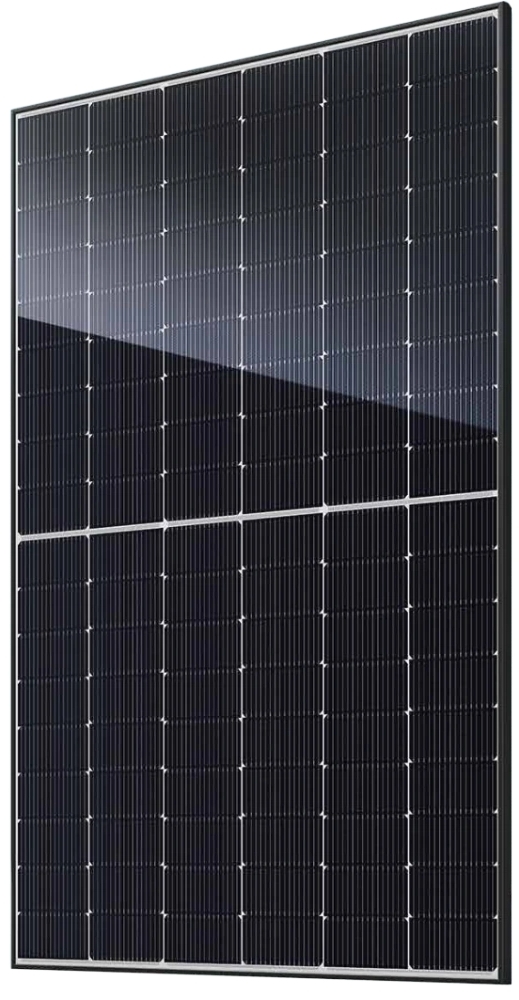

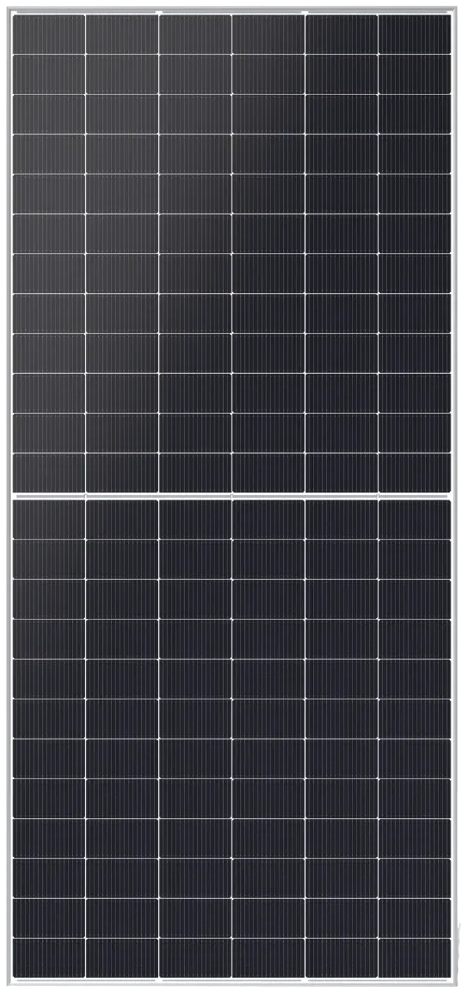

Припустимо, якщо ви купуєте сонячні панелі, то нормальну безперебійну роботу забезпечить клас захисту від пилу 6, найвищий. IP64 – ступінь захисту, який відмінно підходить для такого обладнання. Попри те що навіть 4 клас допускає експлуатацію техніки на вулиці, саме ступінь 6 рекомендується для пристроїв, які постійно знаходяться просто неба, без навісу.
Для експлуатації у житловій кімнаті, офісі рекомендується клас пилозахисту від 2-3. Наприклад, якщо вказується маркування IP20, ступінь захисту дозволяє експлуатацію в житлових кімнатах. Відсутність захисту від вологи (друга цифра 0) може позитивно вплинути на ціну, але не допускає експлуатацію у вологому середовищі, наприклад, у ванній. Такий клас захисту може бути, наприклад, у звичайних кімнатних розетках.
Які існують класи вологозахисту
Вологозахист позначається другою цифрою після абревіатури IP і може бути від 0 до 9. Наведемо список, в якому розповімо про кожен клас захисту від вологи та області експлуатації:
- початковий ступінь позначається цифрою 0 або літерою X, як і у випадку з пилозахистом, він свідчить про повну відсутність захисту від вологи, техніку з таким маркуванням можна використовувати виключно в сухих приміщеннях, наприклад, у маркування IP20 розшифровка показує, що пристрій має слабкий захист від пилу й повністю не захищений від вологи;
- клас 1 дозволяє експлуатацію в умовах, в яких може бути конденсат, що опускається на вертикальну площину, обладнання можна встановлювати у вологому середовищі, якщо монтаж не допускає зміну його положення з горизонтального на вертикальне;
- ступінь 2 дозволяє потрапляння крапель на корпус під кутом 15°, можна використовувати, якщо пристрій допускає не строго горизонтальну експлуатацію, клас 2-3 мають часто вентиляційні рекуператори, продаж яких зараз ведеться інтенсивно та вони завжди монтуються під кутом;

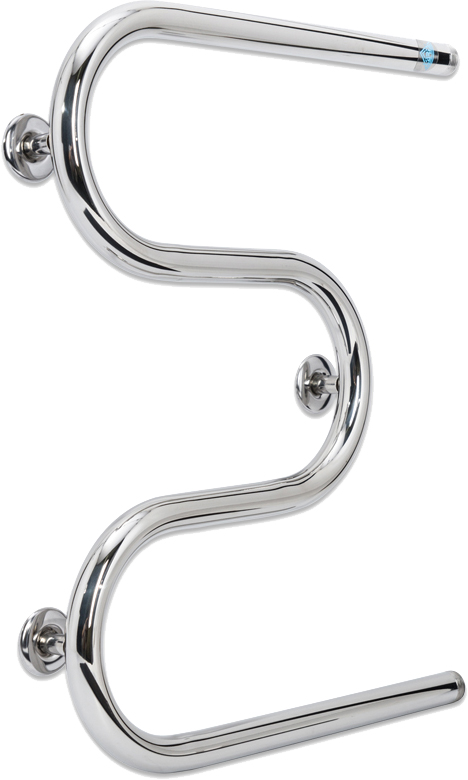

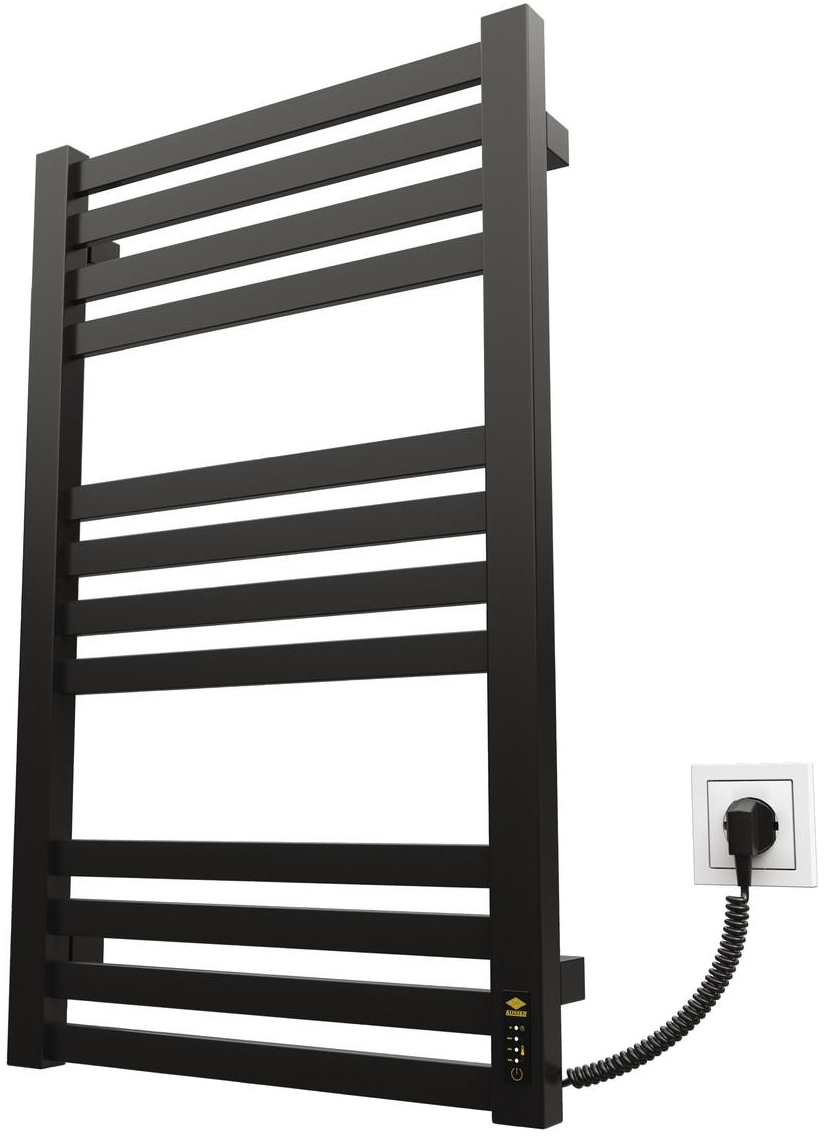

- ступінь 3 допускає потрапляння крапель на корпус під кутом 60°, можна використовувати в місцях, де можливі опади у вигляді дощу й виключено потрапляння води знизу, такий захист можуть мати рушникосушки (ціни на сушарки для рушників з класом 4 або 5 можуть бути вищими, але іноді та такий захист у ванній кімнаті для електрообладнання також буває виправданий);
- класом вологозахисту 4 позначаються пристрої, що витримують потрапляння крапель під будь-яким кутом зверху та знизу корпусу, якщо вказано маркування IP54, ступінь захисту дозволяє використання техніки, наприклад, у місцях, в яких присутні бризки від транспорту;
- клас захисту 5 означає, що пристрій можна піддавати миттю, бо його корпус витримує потрапляння струменів води (вже не крапель) під будь-яким кутом, наприклад, на техніці може бути вказано маркування IP65, що означає можливість експлуатації в суворих умовах з високим вмістом пилу і вологи;
- якщо пристрій має ступінь вологозахисту 6, то він може бути підданий динамічному впливу потоку води, наприклад, морським хвилям або інтенсивному миттю, такий ступінь захисту можуть мати крани для змішування води, оснащені електронним, автоматичним або сенсорним управлінням;
- ступінь вологозахисту 7 дозволяє використовувати пристрій протягом певного часу під водою на певній глибині (допустима глибина та час вказуються в інструкції), це можуть бути тимчасово затоплювані місця, техніка для дайвінгу або обладнання, яке іноді опиняється під снігом;
- класом захисту 8 позначаються пристрої, які можуть бути занурені на будь-яку глибину та час під воду, як правило, це обладнання для постійного підводного використання;
- найвищий клас захисту – 9, що гарантує непроникність води високої температури, що подається під тиском, однак не забезпечує захист при зануренні на глибину.
Вибираючи обладнання для експлуатації в умовах житлової кімнати, офісу, буде достатньо ступеня захисту IP20, тобто повна відсутність захисту від вологи. Для експлуатації в умовах ванної кімнати або кухні заборонено користуватися обладнанням з класом вологозахисту менше ніж 3, а краще вибирати 4.
Як правило, пристрої з класом вологозахисту понад 5 рідко застосовуються у побуті. Однак, якщо ви вибираєте обладнання для системи захисту від потопу, то тут може знадобитися техніка зі ступенем захисту від вологи 6 і вище, через те, що деякі компоненти можуть виявитися зануреними під воду на деякий час. Також такі високі класи вологозахисту використовуються в пристроях, що експлуатуються на вулиці.
Які ще префікси використовує IP захист
Крім цифр, що вказують ступінь захисту від пилу та вологи, в маркуванні IP можуть застосовувати літери, які показують ступінь захисту від дотику людини до небезпечних частин обладнання (гарячих, високовольтних, рухомих). Є чотири види префіксів:
- A – пристрій оснащений корпусом, який захищає від дотику тильною стороною руки. Зазвичай будь-яке обладнання в будь-якому корпусі має такий захист. Якщо є пристрій з префіксом A та будь-яким корпусом, навіть якщо вказано маркування IPX2, ступінь захисту виключає дотик тильною стороною руки, попри те, що захист від пилу відсутній (наприклад, в корпусі є отвори понад 50 мм – долоня туди не влізе).
- B – корпус захищений від дотику пальцем. Діаметр пальця понад 10 мм, тому в корпусах такої техніки відсутні отвори більшого розміру. Відповідно, вони мають пилозахист від 2 і вище. Крім захисту від пилу й вологи, таке маркування можуть іноді мати витяжні вентилятори для кухні.
- C – корпус захищений від дотику інструментом. Інструмент може бути будь-якого розміру, наприклад, викрутка має діаметр близько 5 мм. Відповідно, в корпусі відсутні отвори більшого розміру. Як правило, це клас пилозахисту від 3.

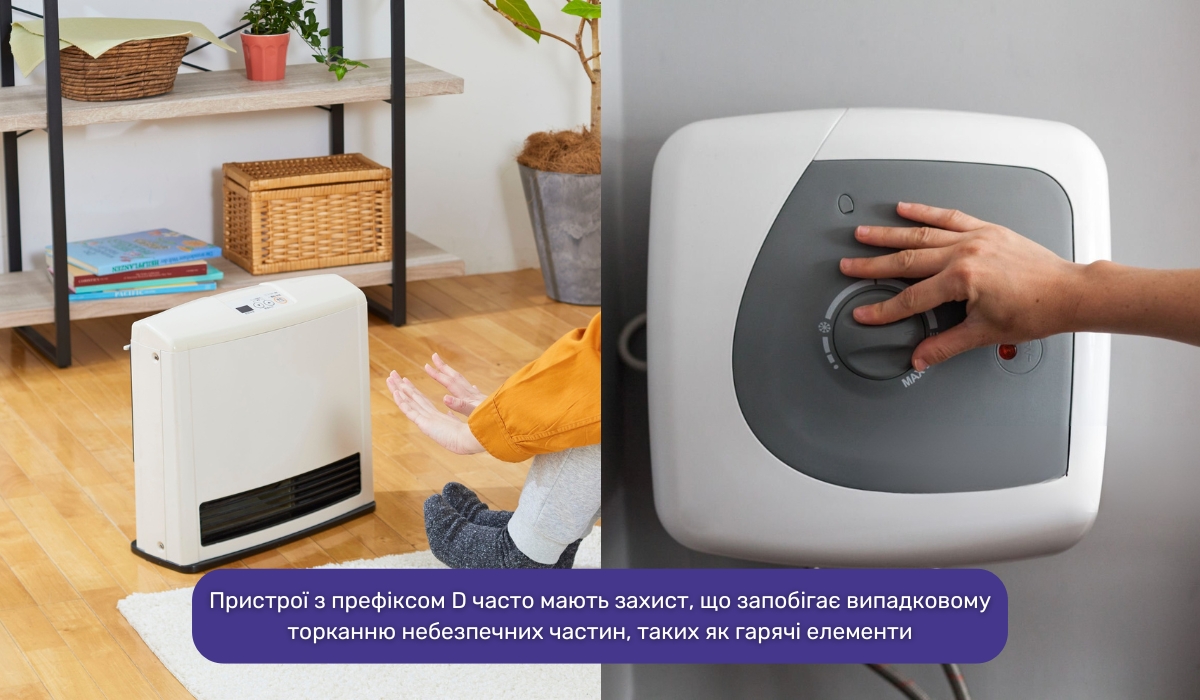

- D – корпус обладнання виключає дотик проводом. Зазвичай обладнання з таким маркуванням не має значних отворів і всі небезпечні для дотику компоненти повністю приховані.
Крім маркування захисту від дотиків в стандарті ІП, розшифровка може стосуватися ще чотирьох видів префіксів:
- H – таким префіксом маркується високовольтне обладнання, як правило, корпус повністю виключає дотик небезпечних компонентів, є необхідний пило- та вологозахист або допускається експлуатація тільки в нормальному середовищі, префікс застерігає від непрофесійного розкриття корпусу;
- W – префікс є аналогом високих ступенів пило- та вологозахисту, додатково до них він свідчить про те, що обладнання захищене від впливу різних погодних факторів;
- S – захист від вологи був протестований з приладом, який знаходиться у включеному стані, відповідно зазначений клас захисту від вологи допускає його експлуатацію у відповідних умовах вологості, тобто, якщо з префіксом S вказано маркування IP54, розшифровка означає можливість експлуатації в умовах, описаних для класу захисту від вологи 4;

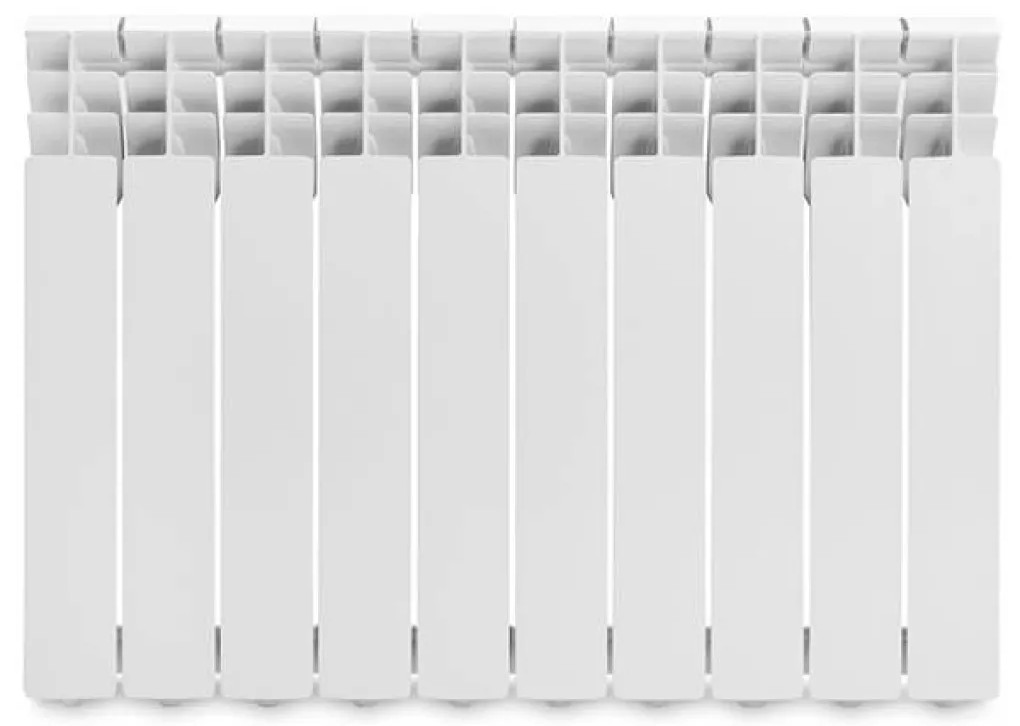

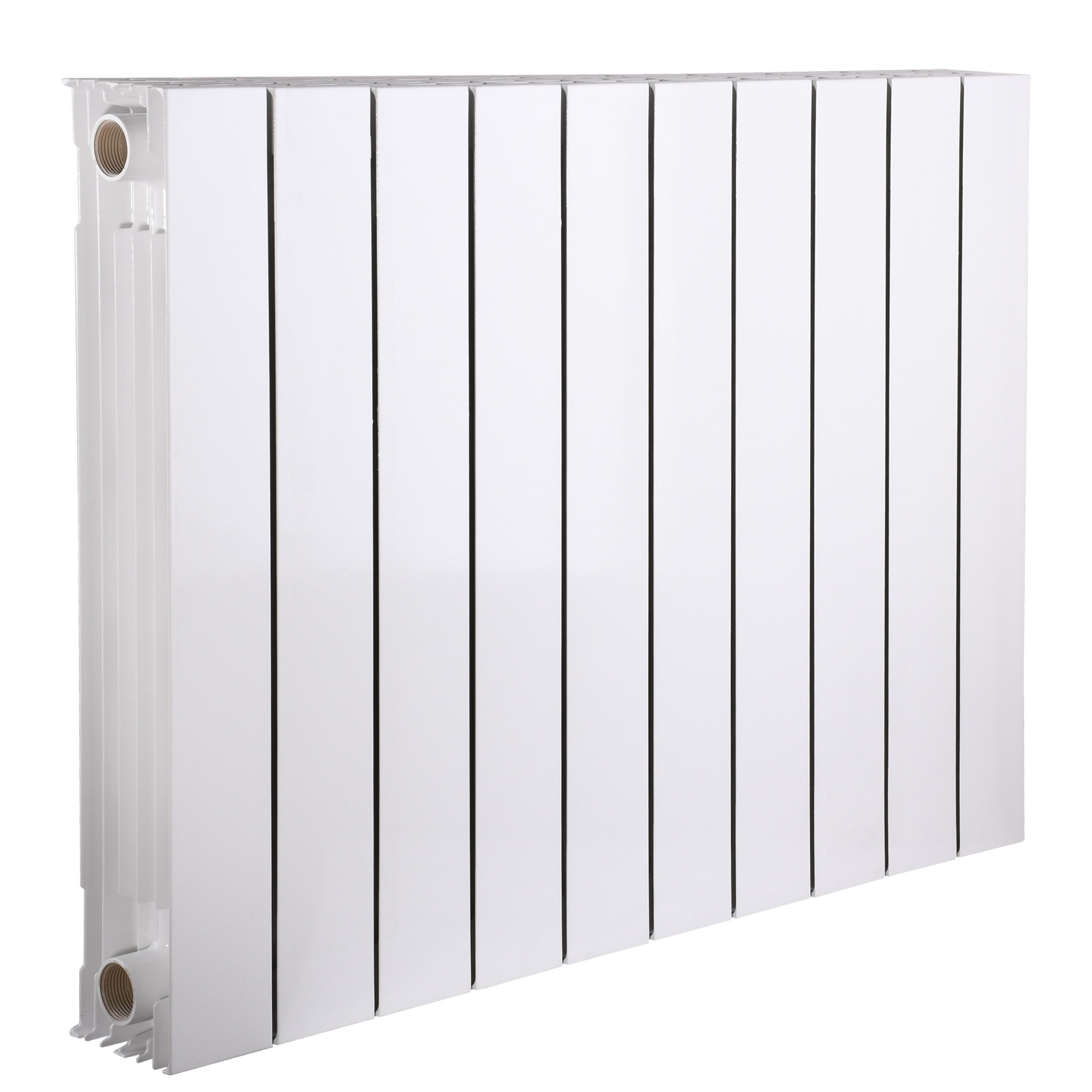

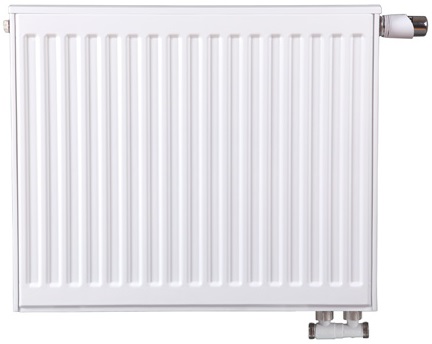

- M – захист від вологи тестувався з пристроєм у вимкненому стані, тому клас захисту від вологи допускає зберігання, транспортування пристрою в середовищі з відповідним рівнем вологості, а не експлуатацію, наприклад, радіаторна батарея у Києві або іншому місті на складі може зберігатися при одному рівні вологості, а експлуатуватися при іншому.
Яким повинен бути захист від пилу та вологи
Вибираючи будь-яке обладнання, обов'язково зверніть увагу на клас захисту IP і виберіть його відповідно до середовища експлуатації. Ось кілька порад, які допоможуть вам зробити вибір:
- Для нормальних умов, які бувають в кімнатах квартир, будинків, класах освітніх установ, кабінетах медичних закладів та інших місцях, буде достатньо класу захисту IP20 або IP21.
- Для ванної кімнати, санвузла, кухні клас IP43 – ступінь захисту, від якого починається мінімально допустиме маркування. Можна і вище, залежно від зони розміщення. Наприклад, якщо на пристрій буде потрапляти прямий потік води (встановлений всередині ванної, мийки), то клас вологозахисту повинен бути вже від 5, наприклад, підійдуть IP55, ступінь захисту досить високий. А якщо він буде працювати під водою – від 7.

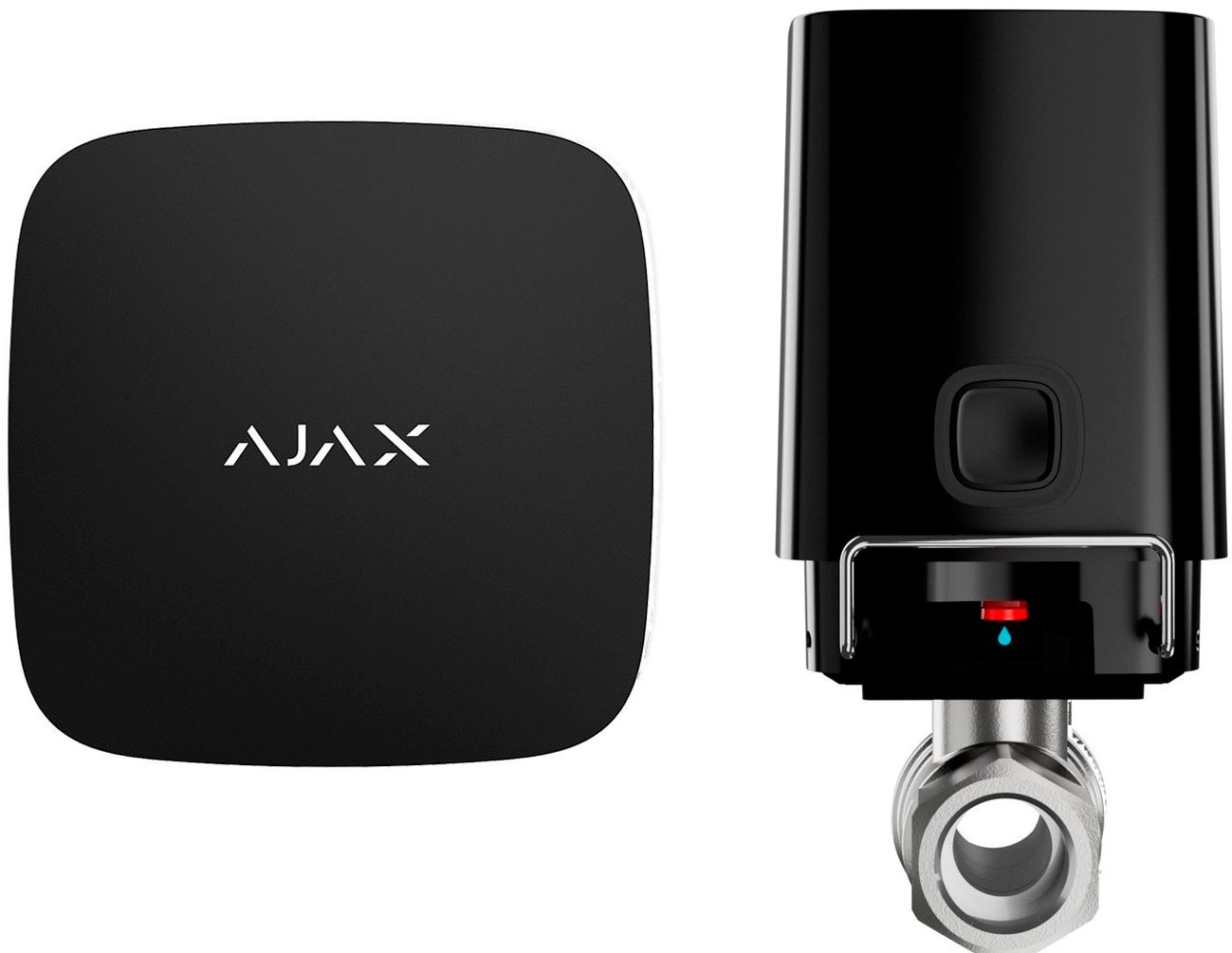

- У деяких випадках різні частини корпусу мають різний клас захисту. Це теж потрібно враховувати. Наприклад, виробники датчиків потопу зазвичай вказують три ступені захисту – для крана, контролера та самого датчика, вони будуть різні й вартість аквастопу залежить від цього.
- Важливо зробити правильний вибір за класом захисту IP – розшифровка дасть зрозуміти, для яких умов створено пристрій. Якщо придбати модель зі ступенем захисту більше, ніж необхідно, то може виникнути невиправдана переплата, а якщо менше – то обладнання прослужить не довго, поломка не буде вважатися гарантійним випадком, через те, що експлуатація велася неправильно, а в деяких випадках техніка може стати небезпечною. Також невідповідний клас захисту може стати причиною неефективної роботи техніки, наприклад, якщо сонячні панелі експлуатуються взимку без належного захисту від опадів, вони будуть працювати гірше.
Тепер ви знаєте про значення стандартів захисту IP, розумієте ступені захисту від пилу, вологи та вмієте вибирати обладнання, яке підходить для наявного середовища експлуатації.
