На здоровье человека, его самочувствие, работоспособность и настроение влияет множество факторов. Среди которых не последнюю роль играет воздухообмен в помещениях. Если в закрытом пространстве накапливается избыточное количество отработанного воздуха, повышается концентрация углекислоты, фенолов, бензолов, формальдегидов, пыли и прочих мелкодисперсных частиц, они попадают в организм человека. Постепенно отравляют его. Для нивелирования проблемы далеко не всегда достаточно открытого окна или простейшего вентилятора бытового, которые широко представлены на рынке. Часто, чтобы обеспечить качественный отвод воздуха и приток свежих масс, необходимо специальное оборудование. Чтобы определить какой должна быть кратность воздухообмена, рекомендуем воспользоваться нормативными актами. В документе, который составлен благодаря совместным усилиям медиков, гигиенистов, ученых учтено множество нюансов. Но несмотря на это, документ не может полностью предугадать и учесть особенности объектов поэтому указанные в нем кратности воздухообмена являются ориентировочными. Чтобы узнать больше про особенности воздухообмена, рекомендуем потратить немного времени на ознакомление с нашей статьей.
Воздухообмен в помещениях различного типа: значение процесса и определение кратности
Комфортность микроклимата в помещении зависит от систем отопления и кондиционирования, уровня влажности и качества вентиляции. Не все знают, но температура и влажность воздуха часто напрямую связаны с тем, насколько качественно отлажен воздухообмен. Поэтому, посещая магазин вентиляции для выбора вытяжных модулей, бризеров, рекуператоров и прочих устройств, не всегда можно корректно подобрать необходимое оборудование. Своим клиентам мы рекомендуем доверять проектирование и монтаж систем воздухообмена и отопления профессионалам. Но если нет такой возможности, то хотя бы предварительно уточнить какие нормы воздухообмена рекомендованы для того или иного объекта, изучить как рассчитать объем воздуха в помещении и определить оптимальную кратность, чтобы приобрести эффективное оборудование по оптимальным ценам. В этой статье мы разберем основные понятия, а также расскажем, как рассчитать воздухообмен в помещении с учетом индивидуальных особенностей объекта.
Что такое кратность воздухообмена и воздухообмен: основные понятия
Чтобы избежать разночтений, разберем основные понятия:
- Воздухообмен — это процесс, направленный на замену отработанного воздуха в помещении свежим, для обеспечения целевого микроклимата (температуры, влажности, концентрации примесей).
- Кратность воздухообмена — это показатель, определяющий сколько раз за единицу времени произойдет полное обновление всего объема воздуха, что присутствует в помещении (замена отработанных масс на свежие).
- Объем воздуха в помещении — это объем пространства в комнате, что свободно от мебели и прочих предметов интерьера. В большинстве случаев, когда выбирают какие лучше приобрести автоматические системы вентиляции, из ассортимента, доступного на рынке Украины, в расчетах берут общий объем комнаты, без вычета кубометров, занятых людьми и объектами.
Прежде чем начать расчет воздухообмена, что будет оптимальным для вашего конкретного случая, рекомендуем учитывать, что важна не только кратность, узнать которую можно из таблиц в нормативных актах, но и:
- количество людей, что постоянно пребывает в помещении;
- наличие офисной и прочей техники, которая выделяет тепло, влагу, различные вещества;
- наличие и характер точек, что могут ухудшать качество воздуха на объекте или менять его характеристики, отдаляя показатели от целевых.

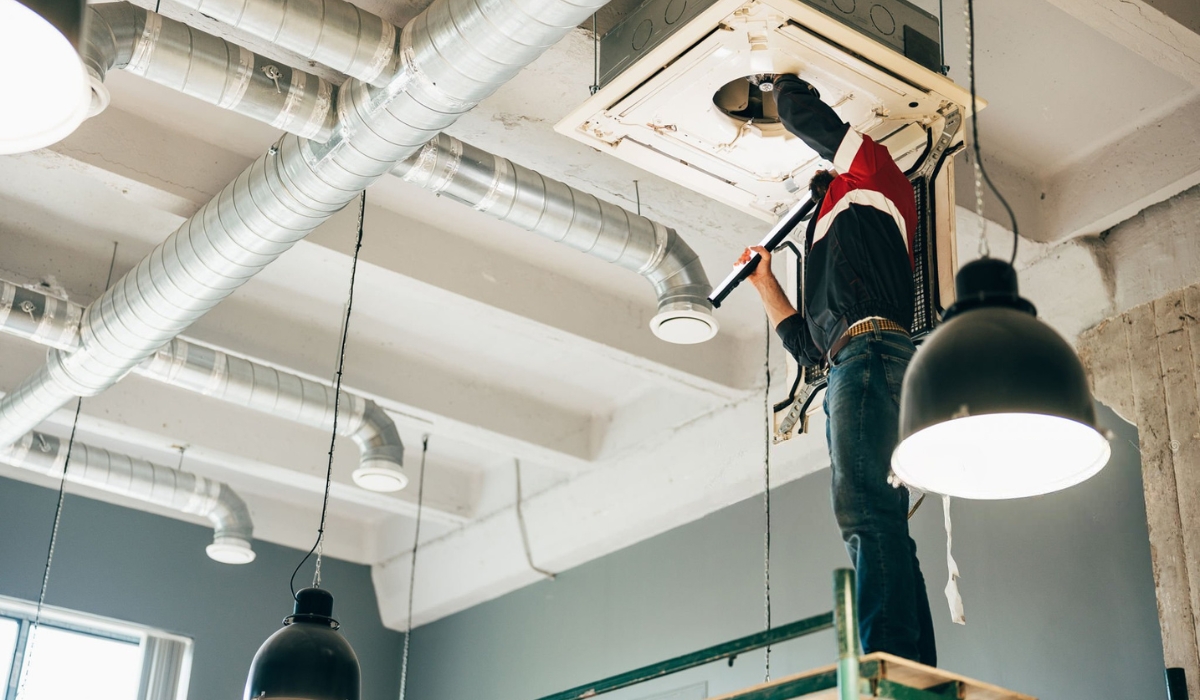

Если у вас нет опыта в проектировании систем воздухообмена, лучше доверить расчеты, выбор оборудования, монтаж систем вентиляции в Киеве и прочих населенных пунктах – профессионалам. Инженеры компаний, что специализируются на проектировании систем, могут не только рассчитать оптимальную кратность обмена воздуха для создания новой системы, но и предложить реорганизацию имеющейся вентиляции. Они имеют для этого знания, все необходимо оборудование, включая анемометры.
Не стоит забывать, что качественный объем вентиляции — это залог здоровья и комфорта людей, сохранности и длительного срока службы материальных ценностей. При некорректном воздухообмене возможно не сразу, но со временем вы заметите множество проблем, устранение которых обойдется дороже, чем обойдется грамотно созданная система вентиляции. Ниже мы приведем основные методы расчетов, чтобы вы могли оценить сложность работ и составить свое мнение по данному вопросу.
Как рассчитать кратность и оптимальный воздухообмен в помещении: рекомендации и формулы
Так как каждый объект уникален, расчеты для него желательно проводить с учетом индивидуальных особенностей и корректировкой базовых формул. Чтобы система работала эффективно, не доставляла дискомфорт, важно просчитать оптимальную кратность и скорость воздухообмена, выбрать места, на которых будет расположен каждый элемент воздухораспределительного устройства, который вы приобретете. Далее мы приведем примеры и методики проведения расчетов, чтобы вам было проще ориентироваться и оценить насколько ваш вариант вентсистемы продуктивен.
Как рассчитать кратность воздухообмена: методика и нормативы
Так как кратность обмена воздуха в помещении показывает сколько раз за единицу времени будет обновлен весь воздух в отдельно взятом пространстве, расчет кратности производится по формуле:
где:
- n — кратность воздухообмена;
- L — скорость перемещения воздуха, что удаляется из помещения, м³/ч;
- Vп — объем воздуха в помещении м³.
О том, как измерить объем воздуха в комнате (Vп) и определить оптимальную скорость (L), с которой должна работать вытяжка, мы расскажем дальше. Чтобы упростить владельцам помещений расчеты, выбор вытяжного вентилятора для дома или квартиры, подбор приточных систем, специалистами составлены таблицы с рекомендованными значениями кратности воздухообмена для разных типов помещений. Например, согласно санитарным нормам, рекомендован следующий воздухообмен в жилых помещениях с кратностью для:
- Жилых комнат, детских, спальни — 3-4.
- Кабинета — 3-5.
- Кухни и помещений, где размещен котел отопления или газовая колонка — 6-8.
- Ванных комнат, туалетов, душевых и совмещенных санузлов — 7-10.
- Прачечных — 7-8.
- Гардеробных — 1,5-2.
- Кладовых — 1.
- Гаражей и мастерских — 4-8.
- Подвалов и погребов 4-6.
Проектируя воздухообмен в квартире, необходимо учитывать, что часто межкомнатные двери в жилых помещениях открыты, поэтому важно минимизировать риск перетекания потоков из “грязных” зон в “чистые”.
Для офисных помещений, мест общего пользования (социально значимых объектов), производственных и складских зданий коэффициент кратности воздухообмена несколько выше. Так как на таких объектах присутствует больше людей и техники, для них нужны более мощные вентиляторы вытяжные бесшумные. Для ориентира приведем некоторые нормы кратности:
- Учебные аудитории, школьные классы — 3-8.
- Офисные помещения — 5-7.
- Серверные — 5-10, в зависимости от объема помещения и количества и мощности установленного там оборудования.
- Залы ресторанов, кафетериев, кофеен — 8-10.
- Кухонные помещения в реставрациях, кулинариях, школах, на предприятиях — 10-15.
- Банковские помещения — 2-4.
- В торговые залы магазинов и аптек — 2-4.
- Общественные туалеты — 10-12.
- Гаражи, авторемонтные мастерские, автомойки — 6-8.
- Комнаты для курения — 10.
- Спортивные залы, танцевальные студии — 8-10.
- Парикмахерские и косметические салоны — 2-3.
- Складские помещения — 1-4, в зависимости от того, какие материальные ценности там размещены, чем они опаснее, выделяют больше запахов и химически активных веществ, тем выше скорость воздухообмена должна быть в помещении.
- Бассейны — 10-20.
- Производственные помещения, механические цеха — 3-5.
В зданиях, где присутствуют помещения разного назначения, желательно обустраивать комбинированные системы вентиляции, имеющие несколько независимых контуров. Это не сложно, с учетом что в наши дни на рынке широко представлены комплектующие для системы вентиляции и при правильно подходе можно обустроить систему, что обеспечит максимальную безопасность и комфорт для людей.
На практике можно по-разному рассчитывать кратность воздухообмена. Нормы, указанные в СНиП являются ориентировочными, указаны часто в виде диапазона, с учетом функциональности пространства. Для конкретного объекта желательно их корректировать с учетом количества людей, техники и прочих условий.

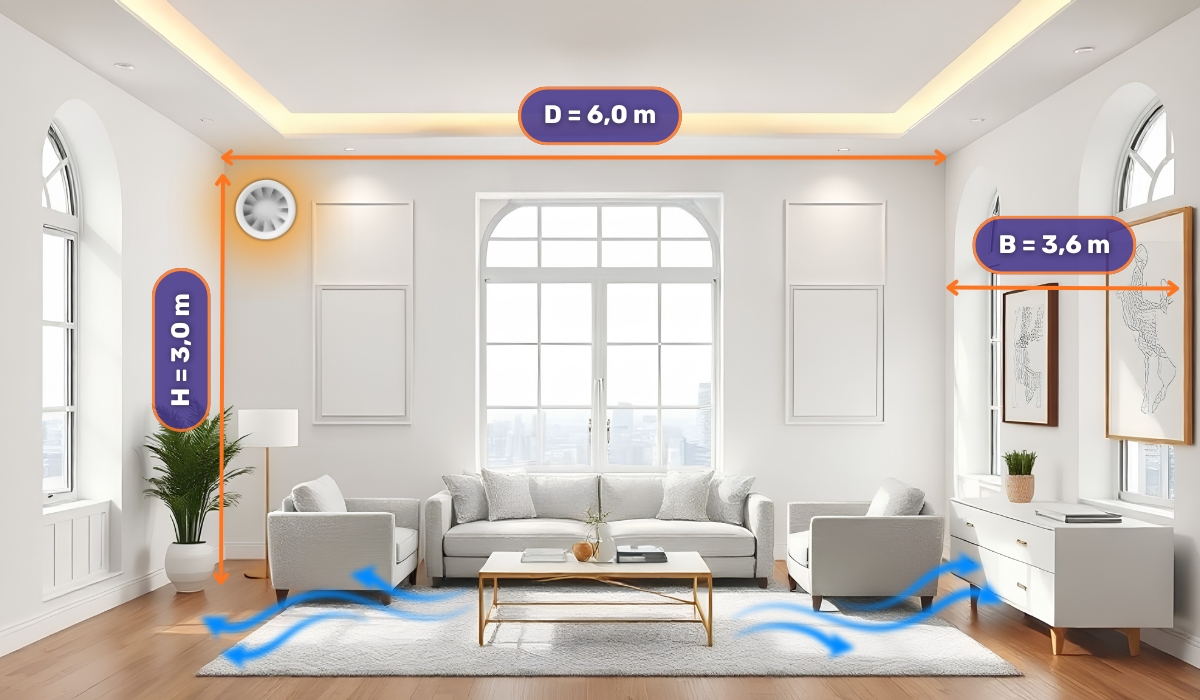

Как рассчитать объем воздуха в помещении: формулы и нюансы расчетов
Чтобы определить какой в помещении объем воздуха, формула может быть следующей:
где:
- D — длина помещения, м;
- B — ширина помещения, м;
- H — высота помещения, м.
Это простейший расчет объема воздуха в помещении, которое имеет правильную форму. Если у вас объект нестандартной формы, тогда нужно согласно математическим формулам рассчитать площадь пола и умножить ее на высоту (Vп = S * H, где S – площадь в м²). В таких помещениях актуально использование вентиляторов канального типа, приобрести которые можно онлайн и офлайн, чтобы разместить в нескольких точках комнаты и обеспечить эффективную вытяжку.
Рассчитываем оптимальную скорость воздуха в воздуховоде вытяжки по концентрации вредных веществ, для определения кратности
Чтобы определить, какой объем воздуха необходимо удалить из замкнутого пространства в единицу времени, для обеспечения целевого качества воздуха, необходимо использовать формулу:
где:
- GCO2 — объем углекислоты, что выделяется людьми и техникой, присутствующими в помещении, л/ч;
- Umax — максимально допустимая концентрация углекислоты, л/м³;
- Un — концентрация углекислоты в приточном воздухе, после его очистки, л/м³.
В данной случае приведена формула для двуокиси углерода (углекислоты CO₂), но аналогично можно определять необходимую скорость отвода воздуха с учетом концентрации прочих газов и веществ, присутствующих в воздухе. Приведем еще несколько примеров формул, помогающих определить, с какой скоростью должен происходить обмен воздуха в помещении. Если вам важно контролировать концентрацию различных примесей в воздухе, то, выбирая вентиляторы вытяжные с обратным клапаном, обращайте внимание на чистоту воздуха.
Как рассчитать скорость работы вытяжек, чтобы определить оптимальную кратность воздухообмена в частном доме с бассейном
Расчет скорости воздухообмена с учетом необходимости контроля уровня влажности:
где:
- L — оскорость теремещения по системе вентиляции воздуха, что удаляется из помещения, м³/ч;
- D — количество влаги, что выделяется людьми и другими источниками, г/ч;
- Dvyt — концентрация влаги в воздухе, что удаляется с объекта, грамм влаги / кг воздуха;
- Dprit — концентрация влаги в приточном воздухе, грамм влаги / кг воздуха;
- р — плотность воздуха, кг/м³. Чаще всего в расчетах берут показатель 1,205, если средняя температура воздуха в помещении +20 °С … +21 °С.

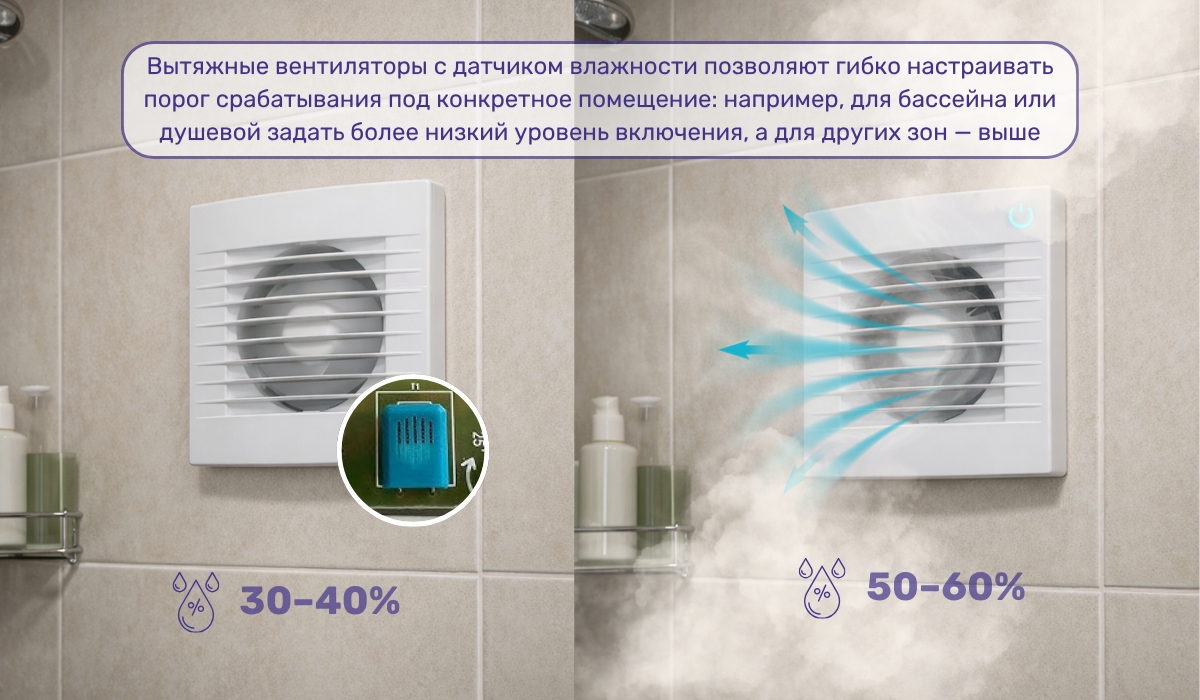

Значительно упрощают организацию воздухообмена вытяжные вентиляторы с датчиком влажности воздуха, которые широко представлены в нашем интернет-магазине. Они помогают не только автоматизировать процесс воздухообмена, но и оптимизировать затраты на вентиляцию.
Рассчитываем оптимальную скорость удаления воздуха с учетом температуры, чтобы определить кратность воздухообмена в квартире
Чтобы обеспечить оптимальный микроклимат, важно поддерживать определенную температуру и отводить лишнее тепло из помещения. В таких ситуациях, чтобы определить с какой скоростью объем воздуха в комнате должен заменяться, мы рекомендуем использовать следующую формулу:
где:
- Q – объем тепла, что выделяется людьми, техникой и различными видами оборудования, которое находятся в помещении, кВт;
- Тvyt – температура воздуха, что удаляется из помещения, °С;
- Тprit – температура воздуха, поступающего в помещение, °С;
- р – плотность воздуха, кг/м³ (принимаем 1,205 кг/м³, при температуре воздуха в комнате +20 °С … +21 °С);
- Cp – теплоемкость воздуха в помещении, кДж/(кг·К) (можно принять 1,005 кДж/(кг·К), при температуре воздуха +20 °С … +21 °С).
Часто на выбор оборудования влияет не только бюджет, но и наличие свободного пространства. Если вы не можете установить несколько различных устройств, но вам нужна качественная вентиляция, воздухообмен поможет обеспечить на должном уровне вентилятор с функцией реверса. В продаже есть как простейшие модели, так и укомплектованные разными датчиками, фильтрами, прочими модулями. Если грамотно рассчитать коэффициент воздухообмена, такое оборудование будет эффективно справляться со своими задачами с минимальными затратами энергии.
Как рассчитать воздухообмен в квартире: нормы подачи воздуха на 1 человека
Современные условия таковы, что не все могут позволить себе просторные квартиры и дома. Да и в офисах, учебных классах и прочих помещениях сейчас нередко присутствует одновременно много людей и техники. Поэтому, чтобы организовать эффективную вентиляцию, чаще всего недостаточно купить вентиляторы вытяжные 100 мм, для санузлов и вытяжки для кухонь. Необходимо корректно провести расчет воздухообмена по кратности, с учетом количества людей в комнате и используемого ими объема воздуха. Для определения продуктивности вытяжки рекомендуем использовать следующую формулу:
где:
- L — скорость воздуха, что удаляется из помещения, м³/ч;
- К1 — количество людей, которые длительное время находятся в помещении и заняты умственной работой;
- Nk1 — объем воздуха, необходимый для 1 человека, который занят умственным трудом (варьируется от 40 до 60 м³/ч);
- К2 — количество людей, которые длительное время находятся в жилых комнатах (спальни, гостиные, детские);
- Nk2 — объем воздуха, необходимый для 1 человека в жилых комнатах (варьируется от 30 до 40 м³/ч);
- К3 — количество людей, которые в помещении находятся кратковременно;
- Nk3 — объем воздуха, необходимый для 1 человека, который в помещении находится менее часа (20 м³/ч);
- К4 — количество людей в помещении, которые занимаются спортом или физической работой;
- Nk4 — объем воздуха, необходимый для 1 человека с высоким уровнем физической активности (от 80 до 100 м³/ч).
Если в квартире или доме нет межкомнатных дверей, тогда, планируя разводку вентиляционного воздуховода и выбирая места для установки оборудования, стоит учесть какие объемы воздуха необходимы для прочих помещений. Например, для кухни оптимальной считается вытяжка, обеспечивающая отвод 90-150 м³/ч, а для санузлов — 45-55 м³/ч. Объем свежего воздуха, который необходимо подавать в помещение из расчета на 1 человека, с учетом характера его деятельности и места пребывания, регламентируется ДБН В.2.5-67:2013. Как видите, рассчитать кратность воздуха, которую необходимо заложить в проект, чтобы выбрать оптимальное оборудование, можно разными методами.
Как улучшить вентиляцию, учитывая кратность воздухообмена?
Ранее, когда воздух на улице был несколько чище, а на рынке не были представлены в изобилии осевые вытяжные вентиляторы, рекуператоры, бризеры, проветриватели, вытяжки, воздухообмен чаще всего организовывался естественным методом (через открытые окна и фрамуги). В наши дни, когда воздух содержит множество вредных примесей, к тому же на улицах стало больше источников шума, эффективнее использовать принудительную вентиляцию (с применением приточных и вытяжных установок). Так как принудительная вентиляция основывается на работе энергозависимых устройств, мы рекомендуем на объектах монтировать комбинированные системы. Оптимальным решением будет использование механических приточных клапанов и вытяжек, работа которых основана на естественной тяге, электрических вытяжных вентиляторов и проветривателей. Также незаменимы — рекуператоры. Чтобы система работала эффективно, важно заранее определить какая нужна кратность воздухообмена. Расчет для комбинированных систем выполняется по максимальным показателям. Например, если на объекте:
- Повышенная влажность, то кратность нужно определять с учетом необходимого отвода влаги.
- Для пространств, где размещено много теплогенерирующей техники, проходит большой поток людей, в расчетах необходимо учитывать температурные показатели.
Если вам необходимо определить оптимальную скорость воздухообмена, исходя из его объема и кратности, взятой в СНиПах, вы можете использовать формулу:
где:
- L — скорость воздуха, что удаляется из помещения, м³/ч;
- n — кратность воздухообмена;
- Vп — объем воздуха в помещении м³.
Оптимально, если количество удаляемого воздуха соответствует приточным объемам, которые прошли предварительную очистку и подготовку (преднагрев или охлаждение). Чтобы система была надежной, выбирайте оборудование, что вошло в рейтинг лучших вытяжных вентиляторов, также изучите списки топовых проветривателей и рекуператоров.
Надеемся, что наша статья помогла вам разобраться, что такое воздухообмен, организованный естественным и принудительным методом, а также как просчитать оптимальные параметры вентиляции. Хотя мы рекомендуем доверять проектирование систем вентиляции профессионалам, теперь вы знаете как определить кратность воздухообмена для помещений и сможете, при необходимости, сориентироваться какое оборудование будет для вас оптимальным. Если вам нужна консультация по проектированию вентиляционных систем или выбору приточных и вытяжных установок, обращайтесь к нашим экспертам в шоурумах и онлайн.
