Климат в Украине способствует тому, что в течение 6 месяцев на большинстве территорий, для создания и поддержания комфортного микроклимата в помещениях, необходимо отопление. Один из вариантов, который считается наиболее эффективным и удобным — автономные системы. При их проектировании и монтаже владельцам и специалистам необходимо выбрать каким котлам, радиаторам, циркуляционным насосам и прочим товарам для отопления отдать предпочтение, ведь ассортимент доступный на рынке впечатляет. Каждый компонент системы по своему важен, но сегодня мы хотим поговорить о циркуляционных насосах, их роли в системе подогрева, что бывает когда не работает насос отопления и что можно предпринять в случае поломки модуля. Потратив несколько минут на ознакомление со статьей, вы узнаете, какие признаки свидетельствуют о неисправностях насосов и как минимизировать риск поломки оборудования.
Как понять что насос отопления не работает, и что делать если он сломался?

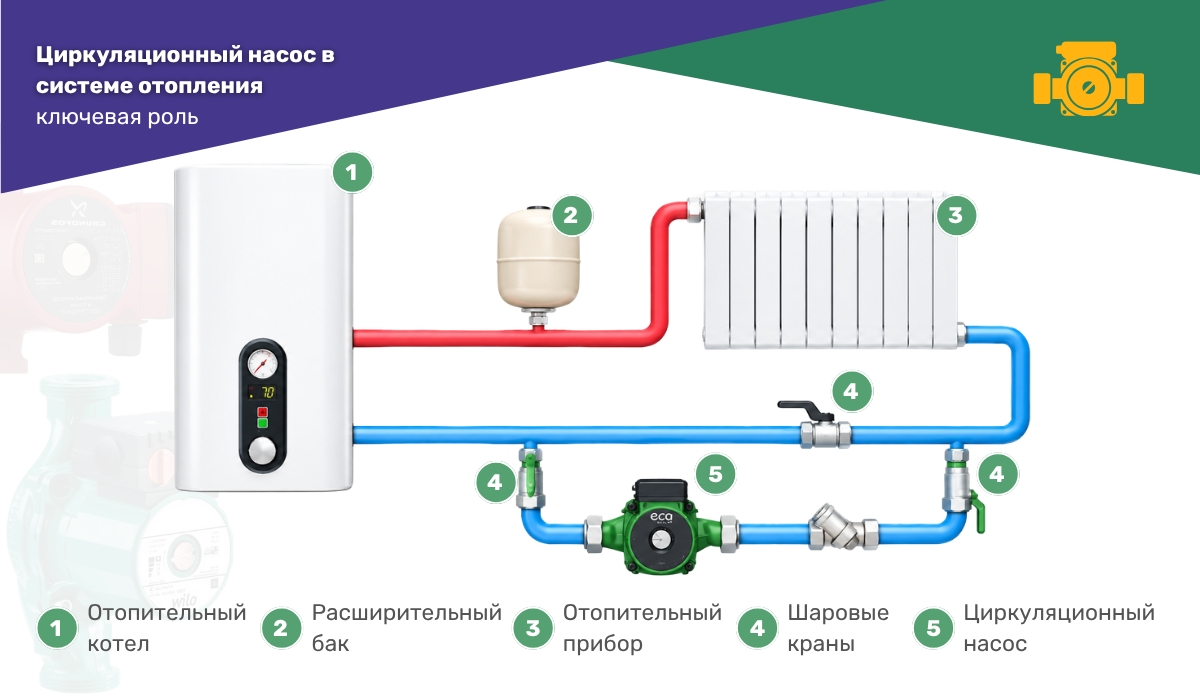

Для начала давайте разберемся, какова роль циркуляционного насоса для отопления, стоит ли приобретать данный модуль или можно сэкономить на его установке. Возможно вы знаете, что многие производители встраивают насосы непосредственно в газовые котлы, чаще всего это модели среднего и премиального сегмента. В системах обогрева, с простейшим источником тепла, устанавливают внешние циркуляционные насосы, чтобы:
- нивелировать гидравлическое сопротивление арматуры, радиаторов, трубопроводов и прочих элементов, задействованных в системе;
- обеспечивать перемещение теплоносителя со стабильной контролируемой скоростью;
- повысить КПД и оптимизировать затраты на обогрев;
- минимизировать риск перегрева котла и элементов, что расположены максимально близко к нему;
- равномерно прогреть радиаторы по секциям, теплый пол и прочие элементы, задействованные в системе, независимо от степени их удаленности по отношению к источнику тепла и сложности схем использованных при прокладке трубопроводов.
В большинстве случаев в качестве теплоносителя используется водопроводная вода. И хотя перед насосом и котлом на вводе рекомендовано устанавливать фильтр грубой очистки, это не обеспечивает стопроцентной защиты от контакта с механическими примесями, солями жесткости, прочими агрессивными веществами. Поэтому со временем есть риск, что циркуляционный насос перестанет справляться со своим функционалом. Как следствие, температура в помещении не соответствует ожиданиям, затраты на обогрев растут, котел может перегреваться, пользователи испытывают дискомфорт. Давайте разберем, как понять, что проблема возникла именно в работе циркуляционного, а не других элементов системы обогрева.
Признаки неисправности циркуляционного насоса: как понять, что возникла проблема?
В случае когда система отопления вдруг начинает хуже работать, рекомендуем провести осмотр котла, убедиться, что параметры заданы правильно, нагрев осуществляется равномерно (о том как проверить котел, читайте в инструкции к нему). Затем нужно осмотреть насос на предмет механических повреждений, протечек, работоспособность. Если вы заметите один из признаков описанных ниже, значит ваш электрический насос нуждается в обслуживании и ремонте.
Радиаторы и теплый пол прогреваются неравномерно — теплоноситель циркулирует медленно или не циркулирует вообще
Если вы не знаете как определить, что циркуляционный насос не работает, для начала осмотрите его и проверьте температуру нагрева элементов, расположенных близко к котлу и в удалении от него. Если котел, чиллер и прочее оборудование отвечающее за прогрев/охлаждение теплоносителя, работает исправно, а батареи, трубы, теплый пол и прочие элементы (в удалении от насоса) остаются прохладными/теплыми, скорее всего принудительная циркуляция отсутствует. Это свидетельствует, что оборудование нуждается в инспекции, обслуживании или ремонте.
Появление вибраций и посторонних шумов в насосе
В каждом циркуляционном насосе присутствует электродвигатель и подвижные детали, поэтому тихий шум в процессе работы является нормой. Если вы заметили, что гул стал громким, появились щелчки иди звуки удара, скрежет или свист, вибрации, рекомендуем не терять время и выяснить почему шумит циркуляционный насос. Перед тем как проверить циркуляционный насос, стоит убедиться, что в системе нет лишнего воздуха, количество теплоносителя соответствует нормам, фильтры на вводе не забиты. Часто своевременное обслуживание насосов и прочих компонентов способно предотвратить риск серьезных поломок.
Наличие следов подтекания в местах соединений и на насосе
Если при визуальном осмотре вы заметили, что капает циркуляционный насос, есть следы протечек в местах соединения, необходимо убедиться, что нет механических повреждений (трещин) и винтовые соединения надежно закручены. Протечка может свидетельствовать как об износе уплотнений, раскручивании (ослаблении) соединений, появлении микротрещин в корпусе, так и о неисправности насоса отопления в целом.
Нагрев корпуса насоса: может ли сгореть циркуляционный насос?

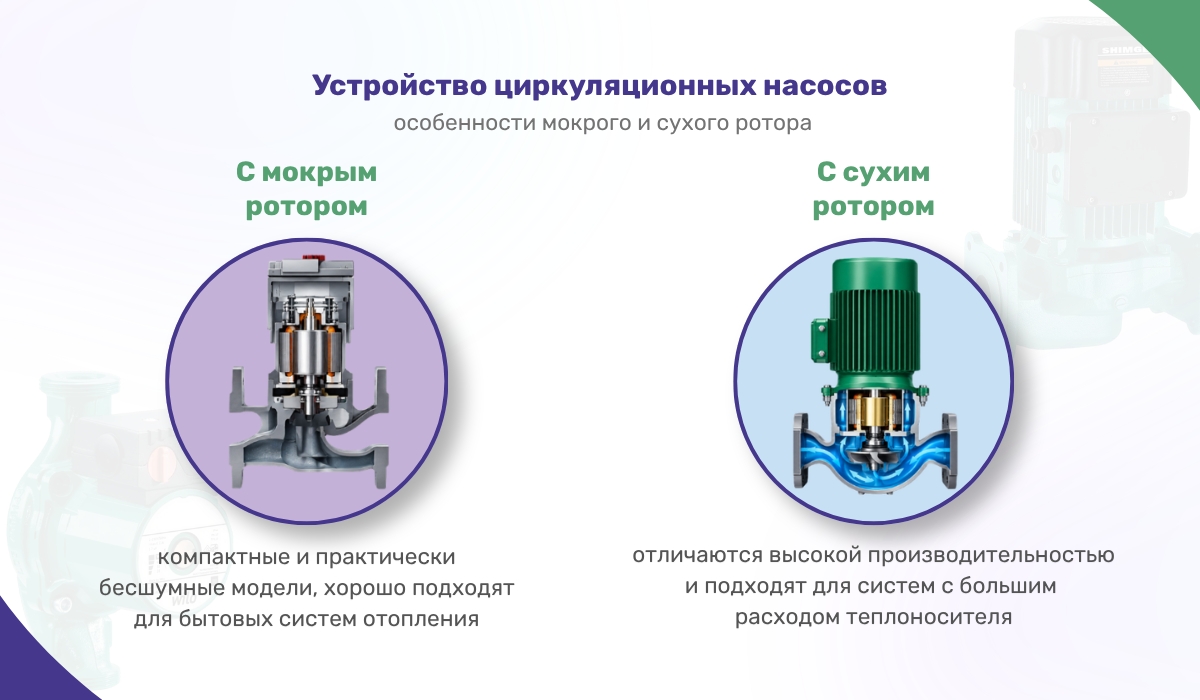

На данный момент на рынке наиболее востребованы 2 типа циркуляционных насосов:
- С мокрым ротором, у которого охлаждение деталей осуществляется теплоносителем, циркулирующим в системе. Если вы выбрали для покупки циркуляционный насос с защитой сухого хода, в случае отсутствия теплоносителя произойдет аварийное отключение оборудование. При отсутствии встроенной защиты, недостаточность теплоносителя и прочие неисправности могут привести к перегреву корпуса и заклиниванию двигателя.
- С сухим ротором и воздушным охлаждением, они имеют больший КПД, но шум от их работы больше. Такие устройства нуждаются в регулярном смазывании, если не обслуживать их, сопротивление неработающего циркуляционного насоса возрастает.
Если корпус насоса греется, это свидетельствует не только, что есть проблемы в его работе, но и повышает нагрузку на котел и прочие элементы системы отопления, усиленный износ деталей. При длительном игнорировании проблемы есть риск, что циркуляционный насос сгорит, а котел отопления перегреется, если производителем не предусмотрены защитные функции.
Частые запуски и остановки, перепады скорости
Если вы заметили, что устройство запускается на короткие периоды, не может набрать скорость, отключается самопроизвольно, необходимо осмотреть циркуляционный насос. Неисправности, которые могут приводить к нестабильной работе, могут негативно влиять не только на сам модуль, но и на котел. Поэтому стоит проверить, возможно:
- забился фильтр на вводе и срабатывает тепловая защита;
- система завоздушена;
- после длительного простоя или вследствие износа деталей, в насосе заклинило вал (закис ротор);
- напряжение в сети, питающей оборудование, нестабильное — электромотор не может работать эффективно без стабилизатора напряжения;
- вышла из строя электроника;
- у насосов со ступенчатыми регуляторами скорости, конденсатор потерял емкость и теперь не хватает мощности для полноценного запуска;

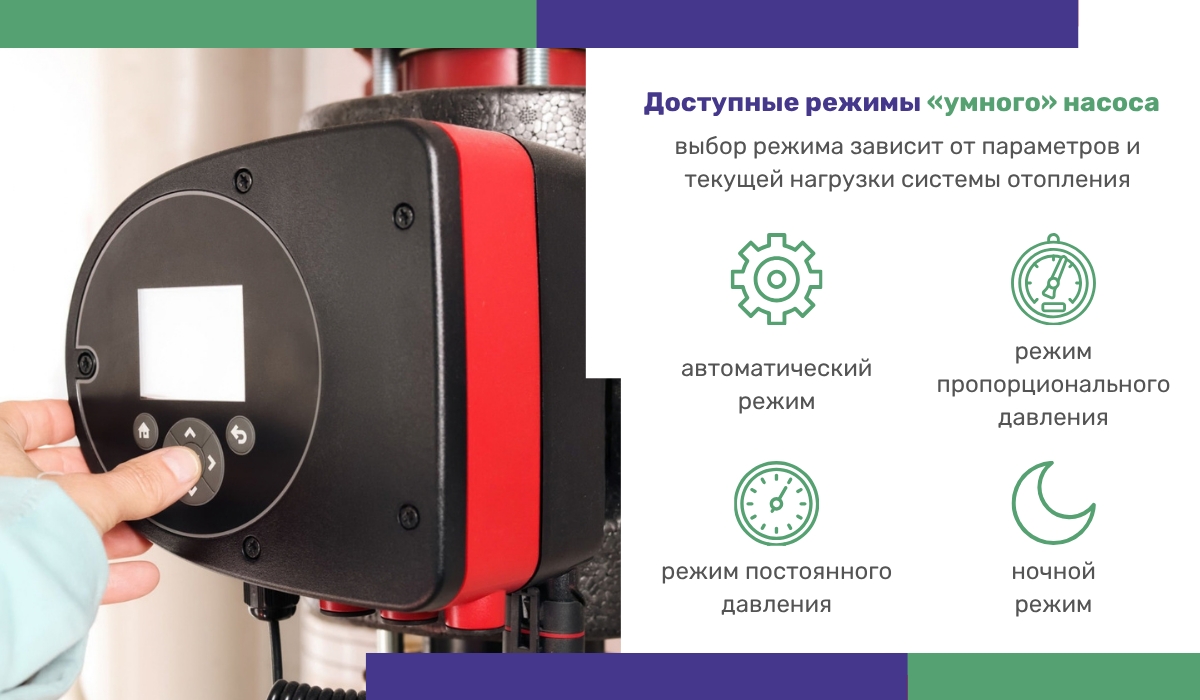

- выбран некорректный режим, что становится причиной сбоя в работе “умного” насоса.
Все чаще, чтобы минимизировать участие пользователей в работе оборудования, инженеры рекомендуют использовать устройства со встроенной автоматикой, благо цена на циркуляционные насосы с плавной регулировкой скорости относительно доступная. Однако при выходе из строя электроники, ремонт необходимо осуществлять в сервисном центре, самостоятельно разбирать оборудование не рекомендуем.
Каждая система обогрева индивидуальна, как и условия эксплуатации оборудования, поэтому причины поломки циркуляционного насоса тоже будут отличаться. Если оборудование вышло из строя, рекомендуем не только провести его ремонт, но и выявить причину возникновения неполадок, чтобы в дальнейшем не допустить повторения ситуации.
Причины выхода из строя циркуляционного насоса
Чтобы убедиться в том, что оборудование неисправно, необходима диагностика циркуляционного насоса и анализ условий эксплуатации. Имея многолетний опыт проектирования, монтажа и обслуживания систем отопления на объектах различного назначения, мы пришли к выводу, что есть ряд моментов, которые ускоряют износ устройств.
Завоздушивание системы
Независимо от того, были вами куплены циркуляционные насосы на ¾ дюйма, 1 или ½ дюйма, при наличии избыточного воздуха в системе возникают пробки, которые препятствуют эффективной циркуляции теплоносителя. Как следствие, могут возникать не только шумы, но и вибрации, нагрев корпуса и обмотки электродвигателя, с последующим заклиниванием. Поэтому мы всегда рекомендуем перед тем как проверить работает ли насос отопления должным образом, проверить уровень теплоносителя в системе и провести развоздушивание.

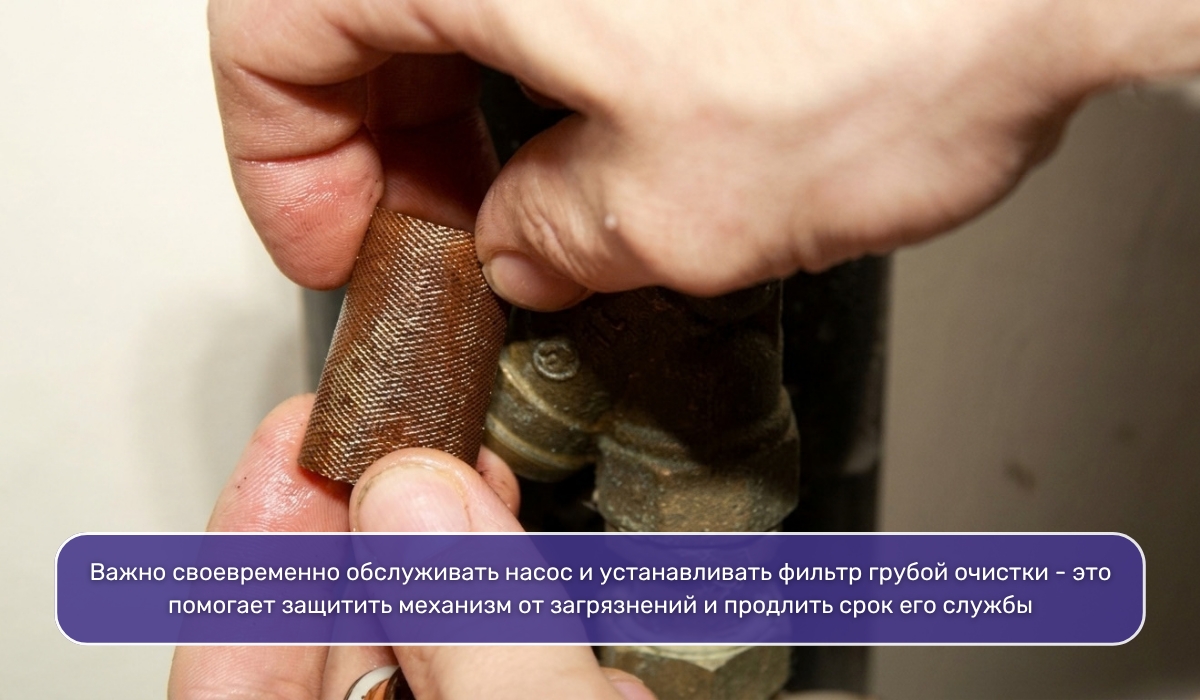

Кавитация и загрязнение фильтров
На входе в насос рекомендуется устанавливать фильтры, чтобы минимизировать количество механических частиц, что попадают в него. Чтобы сохранить работоспособность системы на должном уровне, их необходимо регулярно чистить и периодически менять. Если фильтры забиты, это может стать еще одной причиной того, что теплоноситель не циркулирует должным образом и циркуляционники работают некорректно. Внутри насоса происходит резкое падение давление, возникает кавитация. В результате детали оборудования подвергаются множеству микроскопических гидроударов, что ускоряет износ техники и разрушение деталей. Поэтому проверка насоса отопления должна включать не только внешний осмотр, контроль наличия воздушных пробок, но и чистку фильтров, прочие действия направленные на стабилизацию давления в системе обогрева.
Износ подшипников, вала, уплотнений
Следующая не менее частая причина того, что насос циркуляционный не работает — износ внутренних деталей. Если провести развоздушивание, чистку фильтров, стабилизацию давления в системе отопления вы можете выполнить самостоятельно, то ремонт и замену комплектующих рекомендуем доверять специалистам сервисного центра. Те, кто имеют опыт работы с техникой и набор инструментов, могут попробовать обесточить систему, снять защитную крышку и вручную провернуть вал, чтобы убедиться в наличии проблем с ним. Но не стоит забывать, что самостоятельное вмешательство в работу оборудования может привести к потере гарантии.
Перегорание обмотки электродвигателя и проблемы с конденсатором
Перепады напряжения в сети, перегрев, длительная эксплуатация приводят в неблагоприятных условиях к тому, что приобретенные вами циркуляционный насос с датчиком температуры и более простые модели перестают работать. Причина может крыться в:
- Пробое или потери емкости конденсатором. В таких ситуациях пользователи могут слышать гул громче нормального, но при этом запуск насоса не происходит. Для замены конденсатора необходимо снять крышку с клеммной коробки, произвести разрядку старого элемента (не стоит забывать о риске поражения током), демонтировать старый и установить новый элемент.
- Достоверно подтвердить поломку электродвигателя можно при помощи мультиметра, доверять подобные работы рекомендуем сертифицированным мастерам.
В некоторых случаях покупка нового насоса может быть выгоднее чем проведение ремонта. Поэтому после диагностики рекомендуем обсудить с мастером в каком состоянии ваш водяной насос для отопления, неисправности, стоимость новых комплектующих и работы, прогнозы о дальнейшей работоспособности (ресурсе) устройства.
Образование налета и засорение деталей насоса
В большинстве случаев теплоноситель (вода из крана) содержит соли жесткости, которые оседают в виде накипи на деталях циркуляционного насоса и трубопроводов. Помимо этого, металлические части системы отопления могут ржаветь, корродировать и разлагаться. Когда останавливается насос отопления, на поверхностях крыльчатки и прочих деталях оседает налет. Весь этот “мусор” способствует тому, что система может заклинить не только после простоя, но и в процессе эксплуатации. Затрудненное вращение вала способствует перегреву корпуса и электродвигателя, износу деталей. Поэтому по возможности необходимо следить за чистотой теплоносителя, в летний период периодически запускать циркуляционный насос, чтобы минимизировать риск заклинивания, чистить фильтры и прочие детали от накипи, ржавчины и других отложений.
Количество возможного “мусора” в отопительном контуре зависит от подбора комплектующих и изначального качества теплоносителя. Если при монтаже отопления вами была закуплена полипропиленовая труба, у которой максимально гладкая внутренняя поверхность, тогда риск образования осадка в системе ниже, чем при использовании стальных труб. Поэтому и требования к периодичности и качеству обслуживания систем отопления будут разные.
Ошибки при выборе оборудования и в процессе монтажа
Одна из причин, почему не работает насос отопления так, как этого ожидают пользователи — наличие ошибок при выборе оборудования и в процессе монтажа. Поэтому, выбирая циркуляционный насос, важно:
- не ошибиться с мощностью (избыточная также негативно влияет как и недостаточная на работу всей системы в целом);
- просчитать какое количество скоростей будет необходимо;
- предусмотреть байпас для работы в обход циркуляционного насоса;
- установить датчики и устройства защиты от перепадов напряжения.
Как видите, причин возникновения неисправностей в работе насоса множество. Если вы подозреваете, что ваше оборудование работает некорректно, не спешите паниковать, возможно вы сможете справиться с проблемой своими силами, если будете знать как проверить насос отопления.
Как узнать работает ли циркуляционный насос: первичная диагностика в домашних условиях
Ремонт серьезных неисправностей (замену деталей) мы рекомендуем доверять профессионалам, это поможет избежать более серьезных аварий. А вот устранить “мелкие” проблемы вы сможете самостоятельно, прочитав наши рекомендации о том, как узнать работает ли насос отопления:
- Проведите визуальный осмотр оборудования и запорной арматуры. Убедитесь, что все краны полностью открыты, протечки отсутствуют, провода не оплавлены и нет следов окисления.
- Прислушайтесь к работе насоса — от него должен исходить тихий равномерный гул, без ударов, скрежета, свиста и прочих неприятных звуков. Если шум нестандартный, развоздушьте систему.
- Убедитесь, что отсутствуют вибрации, температура оборудования и давление теплоносителя в системе в пределах нормы. Перегрев устройства, а также скачки давления в системе требуют особого внимания. Труба до насоса и после него должна быть одинаково горячей.
- Если вы умеете работать с электроникой, имеете в наличии мультиметр и прочие измерительные приборы, вы можете провести контроль состояния электроники. Но без соответствующего опыта и знаний лучше воздержаться от подобного, чтобы избежать поражения током.
- Убедитесь, что все элементы системы отопления (радиаторы, теплый пол, полотенцесушители, стояки) прогреты должным образом.
Превентивные меры: как минимизировать риск выхода из строя циркуляционного насоса?
Чтобы вам не пришлось экстренно разбираться почему не работает водяной насос на отопление, рекомендуем:
- приобретать надежное оборудование с гарантией от производителя, осуществлять выбор в соответствии с требованиями, прописанными в проектной документации;
- доверять монтаж системы и ввод в эксплуатацию профессионалам;
- установите ИБП со стабилизацией напряжения, чтобы избежать нежелательных нагрузок на устройство;
- при наладке системы выбрать оптимальный режим с учетом особенностей объекта, минимизировать риск перегрузок и периоды, когда насос работает на максимальной мощности;
- минимум раз в год проводить сервисное обслуживание — чистку фильтров, смазку если предусмотрено инструкцией, замену уплотнений, прочее;
- в период простоя, если это предусмотрено руководством по эксплуатации, осуществлять запуск для предотвращения заклинивания;
- заполнять системы чистым теплоносителем, следить за его уровнем. Если понадобиться, установите несколько фильтров.
Надеемся, что наша статья помогла вам сориентироваться в том по каким причинам возникают неисправности циркуляционного насоса отопления, как нивелировать риск поломок и в каких случаях стоит обратить особое внимание на устройство, чтобы не допустить возникновения более серьезных проблем. Компанией ВЕНКОН осуществляется продажа циркуляционных насосов для газового котла, фильтров, реле защиты, стабилизаторов и прочих элементов, необходимых для стабильной работы систем отопления. Если вам нужна помощь в выборе устройств, расходных материалов или другая консультация по теме, обращайтесь к экспертам ВЕНКОН в телефонном режиме, через онлайн форму на сайте и в офлайн шоурумах.
