Клімат в Україні зумовлює те, що протягом 6 місяців на більшості територій для створення та підтримання комфортного мікроклімату в приміщеннях необхідне опалення. Одним із варіантів, який вважається найбільш ефективним та зручним, є автономні системи. Під час їхнього проєктування та монтажу власникам та фахівцям необхідно вибрати, яким котлам, радіаторам, циркуляційним насосам та іншим товарам для опалення надати перевагу, адже асортимент, доступний на ринку, вражає. Кожен компонент системи по-своєму важливий, але сьогодні ми хочемо поговорити про циркуляційні насоси, їхню роль у системі опалення, що відбувається, коли не працює насос опалення, та що можна зробити у разі поломки модуля. Приділивши кілька хвилин на ознайомлення зі статтею, ви дізнаєтеся, які ознаки свідчать про несправності насосів та як мінімізувати ризик поломки обладнання.
Як зрозуміти, що насос опалення не працює, та що робити, якщо він зламався?

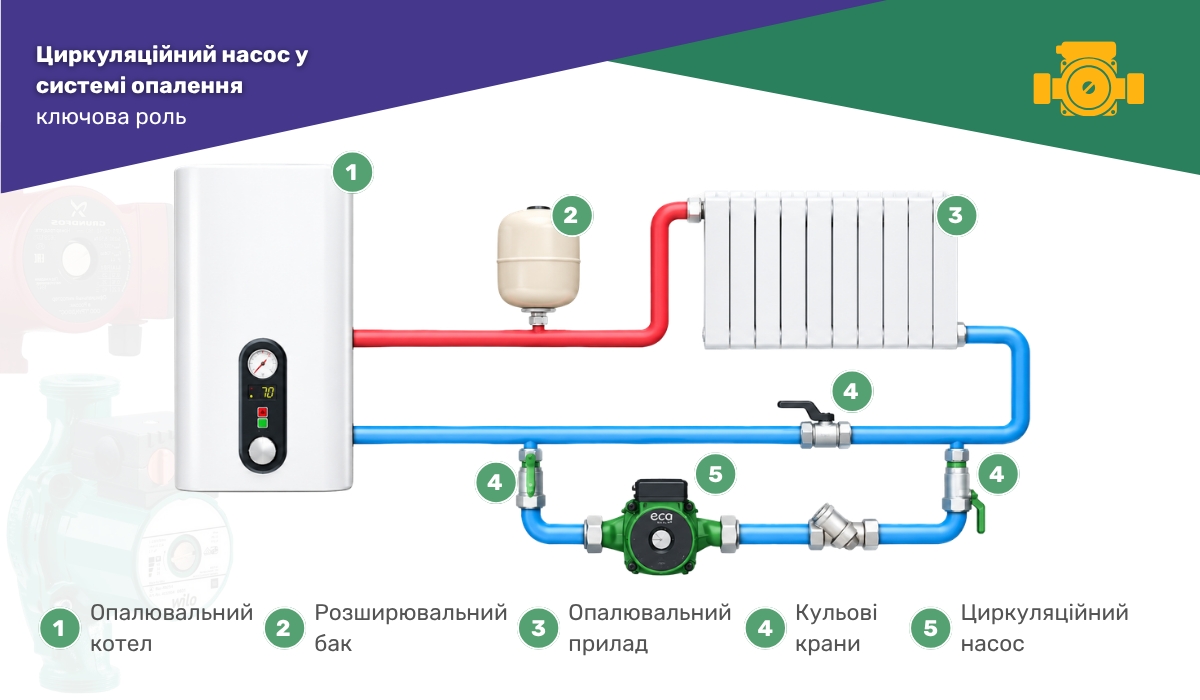

Для початку розберемо, яка роль циркуляційного насоса для опалення, чи варто купувати цей модуль або можна заощадити на його встановленні. Можливо, ви знаєте, що багато виробників вбудовують насоси безпосередньо в газові котли, найчастіше це моделі середнього та преміального сегментів. У системах опалення з найпростішим джерелом тепла встановлюють зовнішні циркуляційні насоси, щоб:
- нівелювати гідравлічний опір арматури, радіаторів, трубопроводів та інших елементів, залучених у системі;
- забезпечити переміщення теплоносія зі стабільною контрольованою швидкістю;
- підвищити ККД та оптимізувати витрати на опалення;
- мінімізувати ризик перегріву котла та елементів, розташованих максимально близько до нього;
- рівномірно прогріти радіатори по секціях, теплу підлогу та інші елементи, використані в системі, незалежно від ступеня їх віддаленості відносно джерела тепла та складності схем, використаних під час прокладання трубопроводів.
У більшості випадків як теплоносій використовується водопровідна вода. Хоча перед насосом та котлом на вході рекомендується встановлювати фільтр грубого очищення, це не забезпечує стовідсоткового захисту від контакту з механічними домішками, солями жорсткості та іншими агресивними речовинами. Тому з часом існує ризик, що циркуляційний насос перестане справлятися зі своїми функціями. Як наслідок, температура в приміщенні не відповідає очікуванням, витрати на опалення зростають, котел може перегріватися, користувачі відчувають дискомфорт. Розберемося, як зрозуміти, що проблема виникла саме в роботі циркуляційного насоса, а не інших елементів системи опалення.
Ознаки несправності циркуляційного насоса: як зрозуміти, що виникла проблема?
У разі, коли система опалення раптом починає гірше працювати, рекомендуємо провести огляд котла, переконатися, що параметри задані правильно, нагрів здійснюється рівномірно (про те, як перевірити котел, читайте в інструкції до нього). Потім потрібно оглянути насос на наявність механічних пошкоджень, протікань та перевірити його працездатність. Якщо ви помітите одну з ознак, описаних нижче, це означає, що ваш електричний насос потребує обслуговування та ремонту.
Радіатори та тепла підлога прогріваються нерівномірно — теплоносій циркулює повільно або не циркулює взагалі
Якщо ви не знаєте як визначити, що циркуляційний насос не працює, для початку огляньте його та перевірте температуру нагріву елементів, розташованих близько до котла та на відстані від нього. Якщо котел, чилер та інше обладнання, що відповідає за нагрівання/охолодження теплоносія, працює справно, а батареї, труби, тепла підлога та інші елементи (віддалені від насоса) залишаються прохолодними/теплими, найімовірніше, примусова циркуляція відсутня. Це свідчить про те, що обладнання потребує перевірки, обслуговування або ремонту.

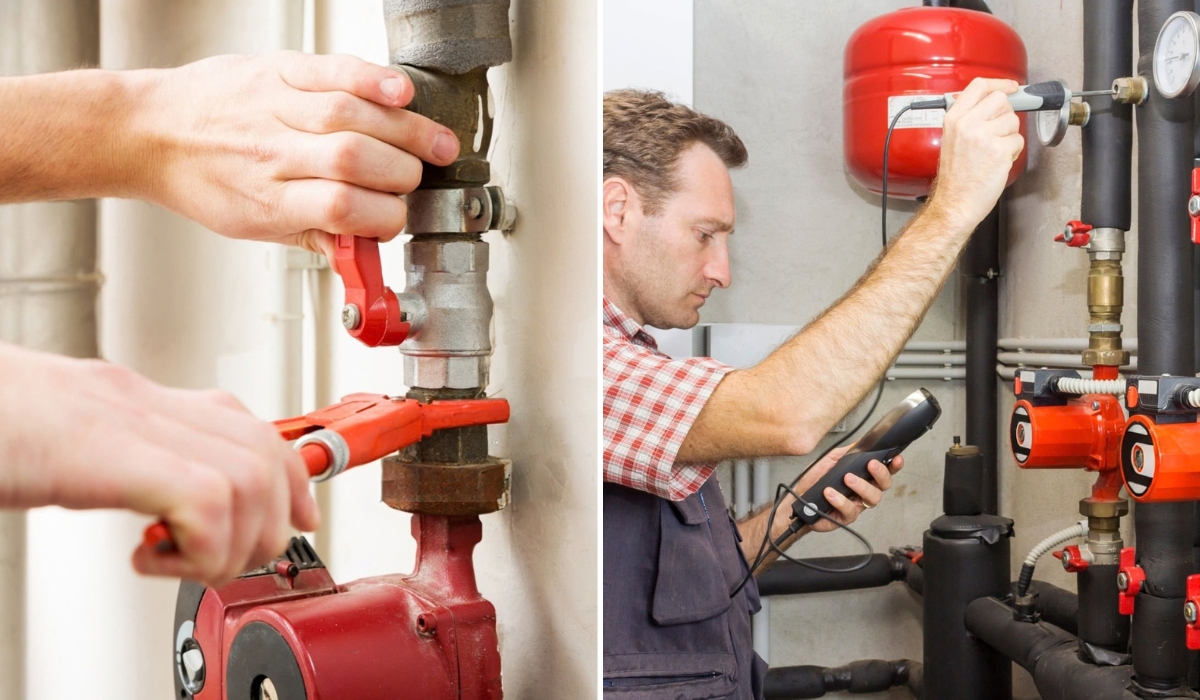

Поява вібрацій та сторонніх шумів у насосі
У кожному циркуляційному насосі є електродвигун та рухомі деталі, тому тихий шум під час роботи є нормою. Якщо ви помітили, що гул став гучнішим, з’явилися клацання або звуки удару, скрегіт чи свист, вібрації, радимо не гаяти часу й з’ясувати, чому шумить циркуляційний насос. Перед тим як перевіряти циркуляційний насос, варто переконатися, що в системі немає зайвого повітря, кількість теплоносія відповідає нормам, а фільтри на вході не забиті. Часто своєчасне обслуговування насосів та інших компонентів може запобігти ризику серйозних несправностей.
Наявність слідів протікання в місцях з’єднань та на насосі
Якщо під час візуального огляду ви помітили, що капає циркуляційний насос, а в місцях з’єднань є сліди протікання, необхідно переконатися, що немає механічних пошкоджень (тріщин) та що гвинтові з’єднання надійно закручені. Протікання може свідчити як про зношення ущільнень, розкручування (ослаблення) з’єднань, появу мікротріщин у корпусі, так і про несправність насоса опалення загалом.
Нагрівання корпусу насоса: чи може згоріти циркуляційний насос?

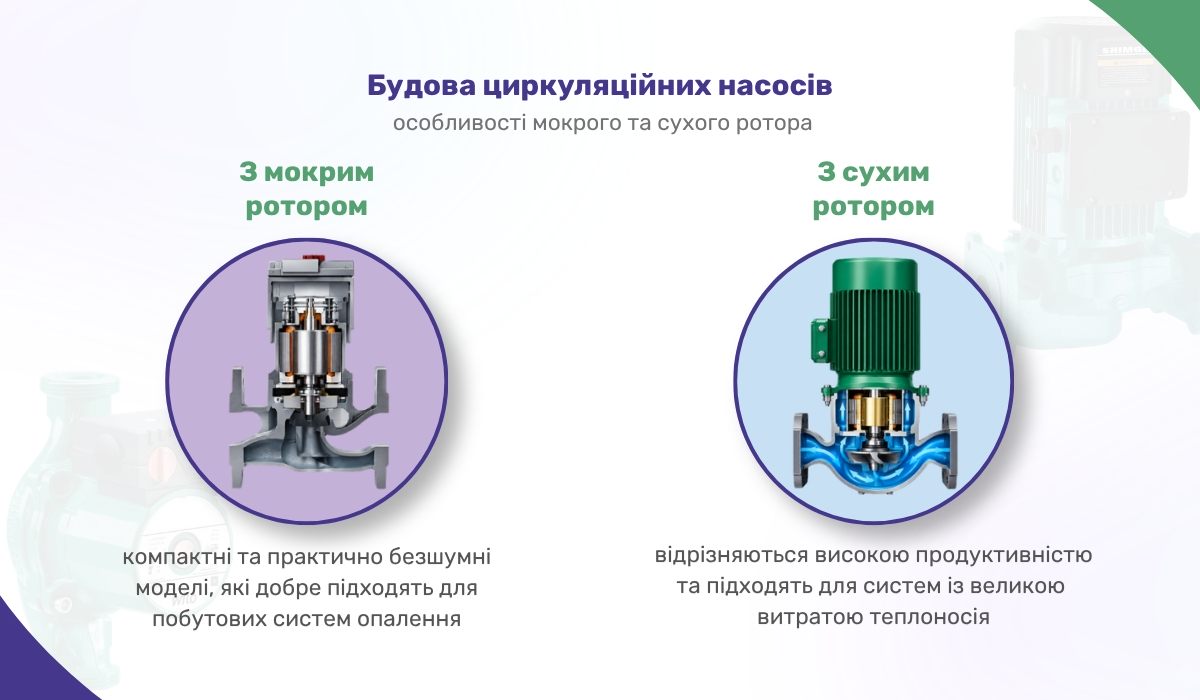

Наразі на ринку найбільшим попит мають 2 типи циркуляційних насосів:
- З мокрим ротором, у якого охолодження деталей здійснюється теплоносієм, що циркулює в системі. Якщо ви обрали для придбання циркуляційний насос із захистом від сухого ходу, у разі відсутності теплоносія відбудеться аварійне відключення обладнання. За відсутності вбудованого захисту недостатність теплоносія та інші несправності можуть призвести до перегріву корпусу та заклинювання двигуна.
- З сухим ротором та повітряним охолодженням — вони мають вищий ККД, але шум від їхньої роботи більший. Такі пристрої потребують регулярного змащування; якщо їх не обслуговувати, опір непрацюючого циркуляційного насоса зростає.
Якщо корпус насоса нагрівається, це свідчить не тільки про проблеми в його роботі, але й підвищує навантаження на котел та інші елементи системи опалення, що прискорює зношування деталей. У разі тривалого ігнорування проблеми існує ризик, що циркуляційний насос згорить, а котел опалення перегріється, якщо виробником не передбачено захисних функцій.
Часті запуски та зупинки, перепади швидкості
Якщо ви помітили, що пристрій запускається на короткі проміжки часу, не може набрати швидкість, самовільно вимикається, необхідно оглянути циркуляційний насос. Несправності, які можуть призводити до нестабільної роботи, можуть негативно впливати не тільки на сам модуль, але й на котел. Тому варто перевірити, чи, можливо:
- забився фільтр на вході та спрацьовує тепловий захист;
- система заповнена повітрям;
- після тривалого простою або внаслідок зносу деталей у насосі заклинило вал (закис ротора);
- напруга в мережі, що живить обладнання, нестабільна — електродвигун не може працювати ефективно без стабілізатора напруги;
- вийшла з ладу електроніка;
- у насосів зі ступеневими регуляторами швидкості конденсатор втратив ємність та тепер не вистачає потужності для повноцінного запуску;

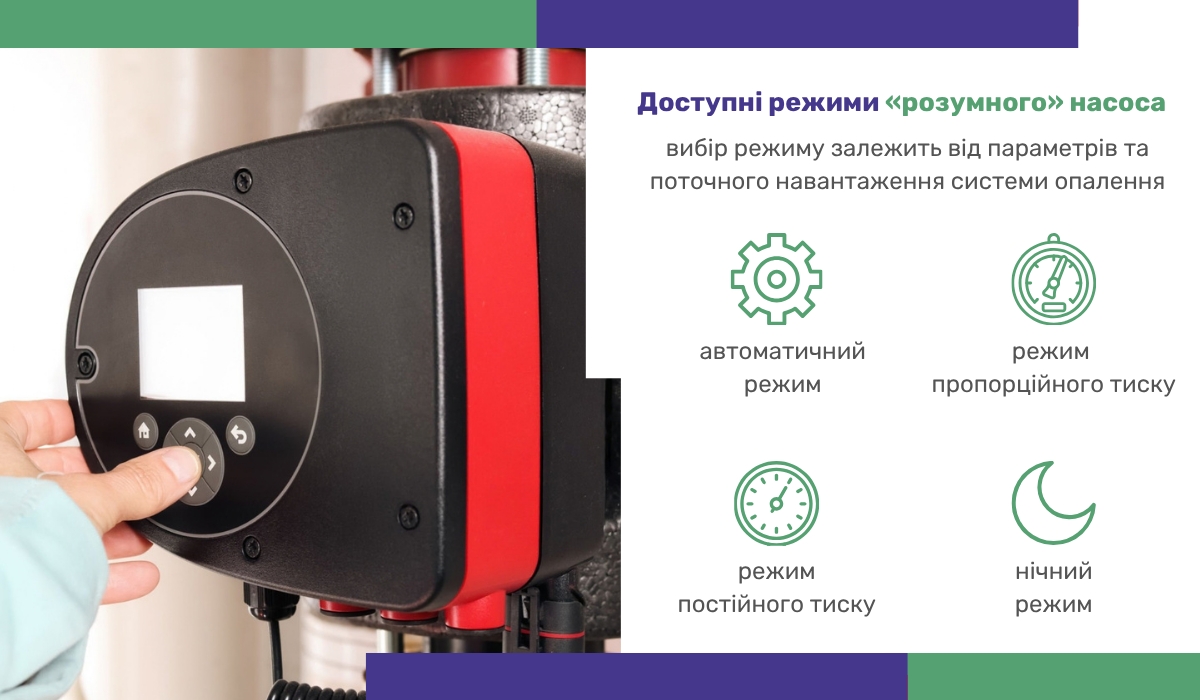

- обрано некоректний режим, що стає причиною збою в роботі «розумного» насоса.

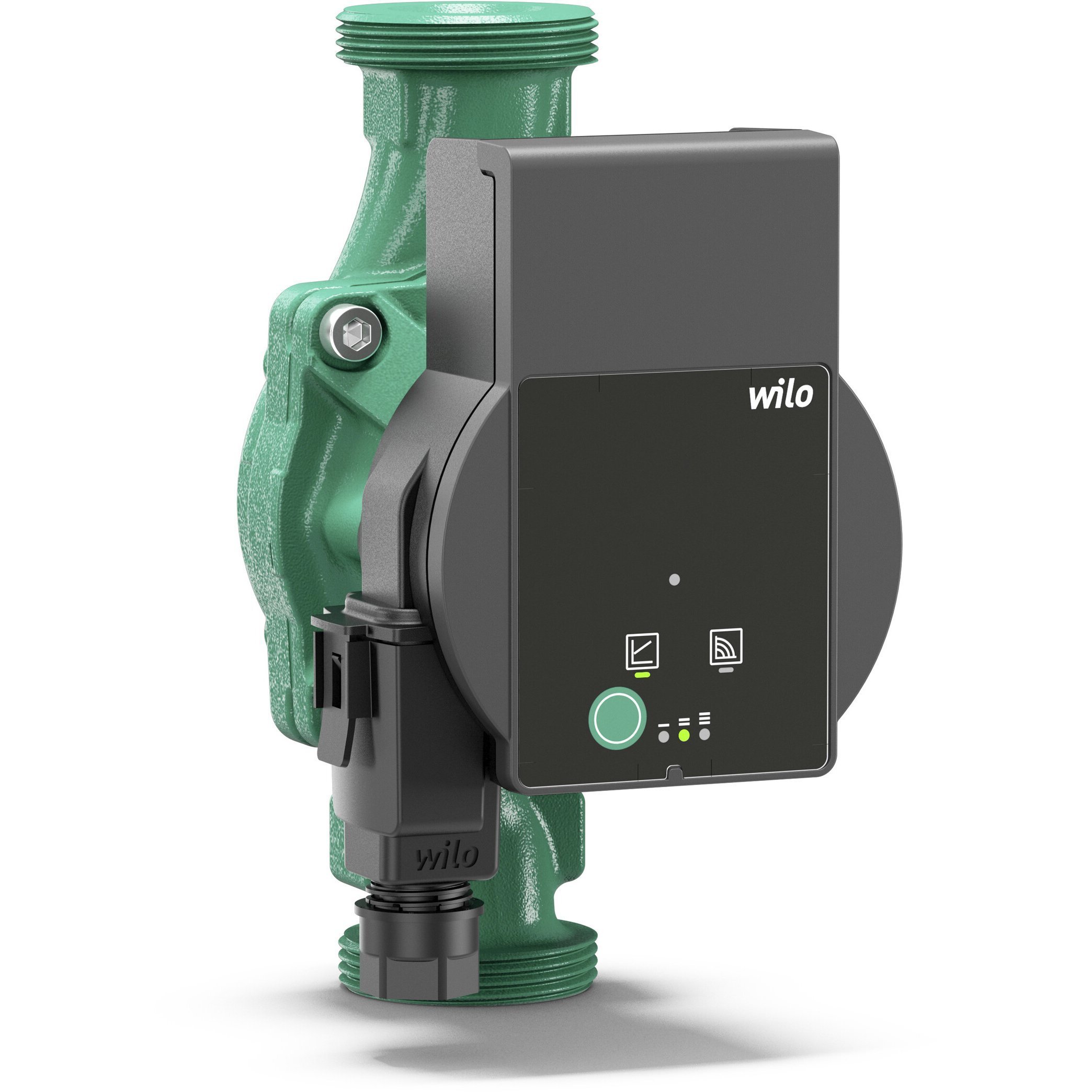

Все частіше, щоб мінімізувати участь користувачів у роботі обладнання, інженери рекомендують використовувати пристрої з вбудованою автоматикою, адже ціна на циркуляційні насоси з плавним регулюванням швидкості є відносно доступною. Однак у разі виходу з ладу електроніки ремонт необхідно здійснювати в сервісному центрі; самостійно розбирати обладнання не рекомендуємо.
Кожна система опалення є індивідуальною, як і умови експлуатації обладнання, тому причини несправності циркуляційного насоса теж будуть відрізнятися. Якщо обладнання вийшло з ладу, рекомендуємо не тільки провести його ремонт, але й виявити причину виникнення несправностей, щоб у майбутньому не допустити повторення ситуації.
Причини виходу з ладу циркуляційного насоса
Щоб переконатися в тому, що обладнання несправне, необхідна діагностика циркуляційного насоса та аналіз умов експлуатації. Маючи багаторічний досвід проєктування, монтажу та обслуговування систем опалення на об’єктах різного призначення, ми дійшли висновку, що існує низка моментів, які прискорюють зношування пристроїв.
Повітряні пробки в системі
Незалежно від того, чи придбали ви циркуляційні насоси на ¾ дюйма, 1 або ½ дюйма, за наявності надлишкового повітря в системі утворюються пробки, які перешкоджають ефективній циркуляції теплоносія. Як наслідок, можуть виникати не тільки шуми, але й вібрації, нагрівання корпусу та обмотки електродвигуна, з подальшим заклинюванням. Тому ми завжди рекомендуємо перед тим, як перевірити, чи працює насос опалення належним чином, перевірити рівень теплоносія в системі та провести видалення повітря.

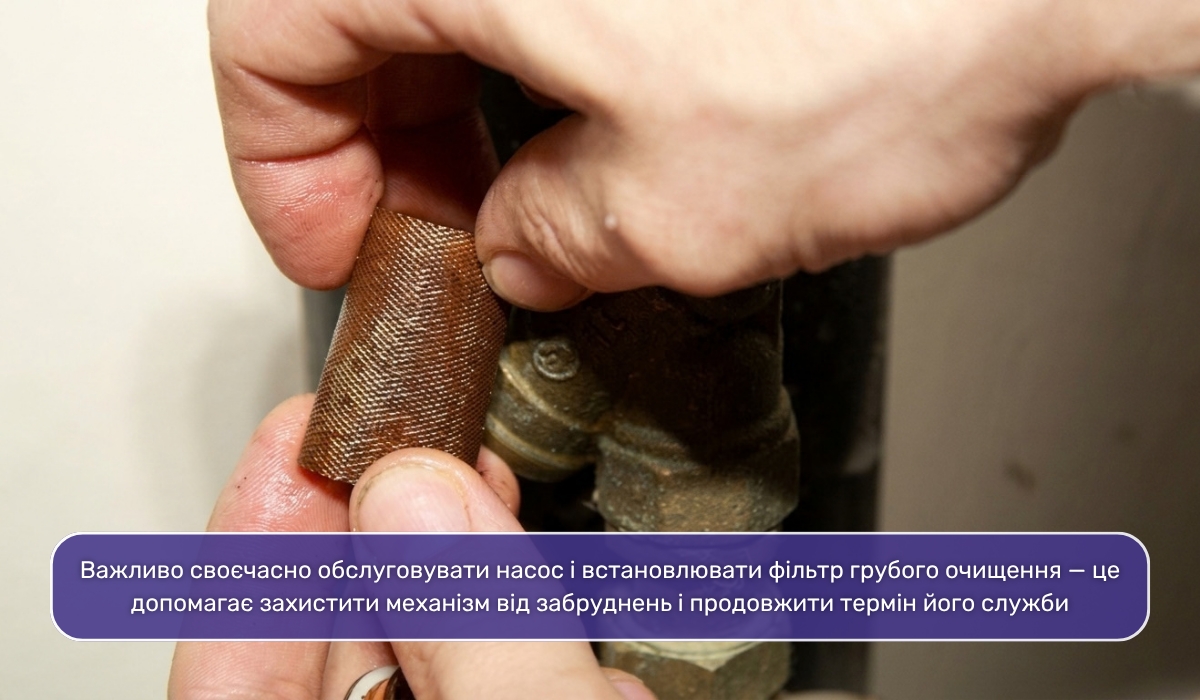

Кавітація та забруднення фільтрів

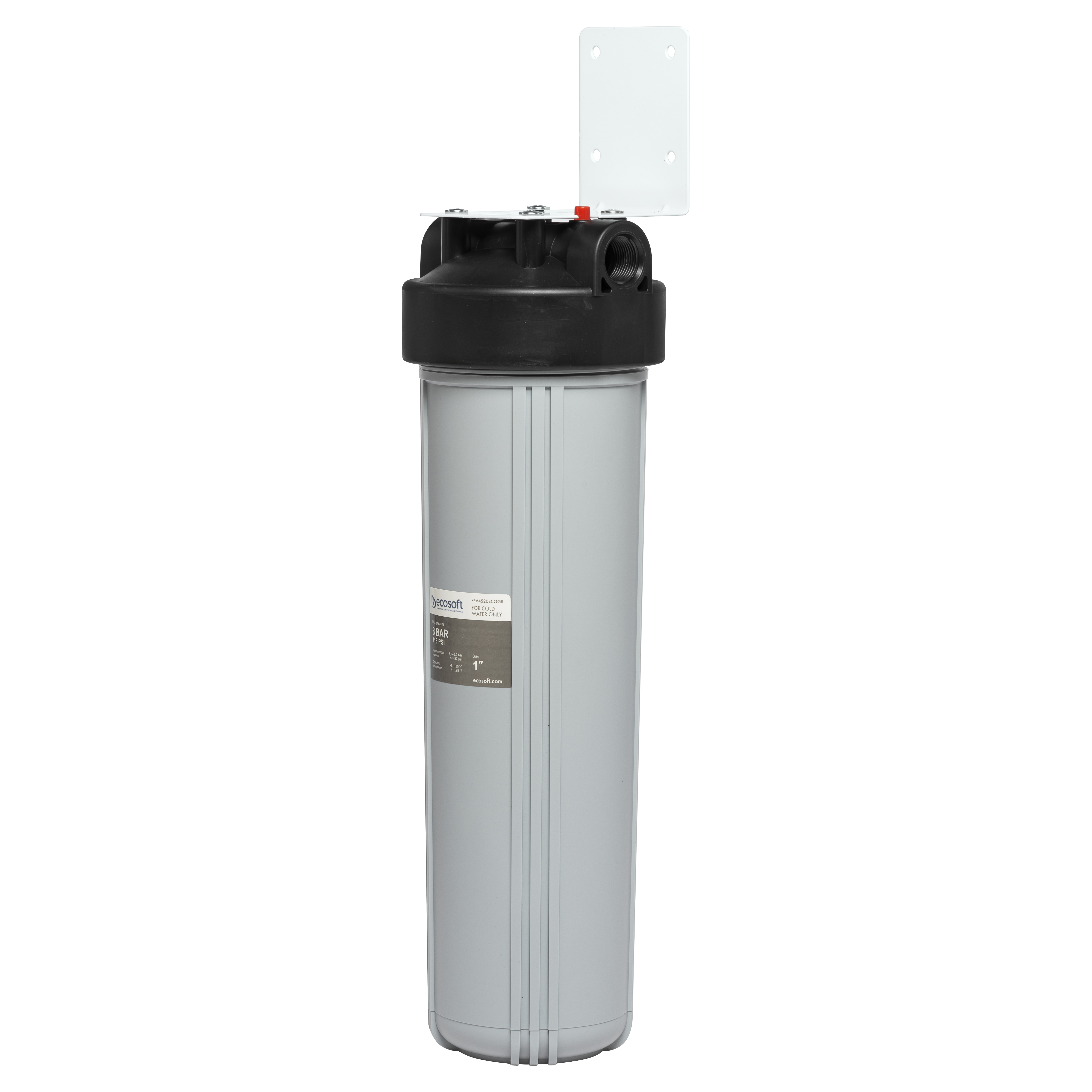

На вході в насос рекомендується встановлювати фільтри, щоб мінімізувати кількість механічних частинок, що потрапляють у нього. Щоб зберегти працездатність системи на належному рівні, їх необхідно регулярно чистити та періодично замінювати. Якщо фільтри забиті, це може стати ще однією причиною того, що теплоносій не циркулює належним чином, а циркуляційники працюють некоректно. Усередині насоса відбувається різке падіння тиску, виникає кавітація. У результаті деталі обладнання піддаються безлічі мікроскопічних гідроударів, що прискорює зношування техніки та руйнування деталей. Тому перевірка насоса опалення повинна включати не тільки зовнішній огляд, контроль наявності повітряних пробок, а й очищення фільтрів, інші дії, спрямовані на стабілізацію тиску в системі опалення.
Зношення підшипників, вала, ущільнень
Наступна, не менш поширена причина того, що насос циркуляційний не працює, — зношення внутрішніх деталей. Якщо ви можете самостійно провести видалення повітря, очищення фільтрів та стабілізацію тиску в системі опалення, то ремонт і заміну комплектуючих рекомендуємо довірити фахівцям сервісного центру. Ті, хто має досвід роботи з технікою та набір інструментів, можуть спробувати знеструмити систему, зняти захисну кришку та вручну провернути вал, щоб переконатися в наявності проблем з ним. Але не варто забувати, що самостійне втручання в роботу обладнання може призвести до втрати гарантії.
Перегорання обмотки електродвигуна та проблеми з конденсатором
Перепади напруги в мережі, перегрів, тривала експлуатація в несприятливих умовах призводять до того, що придбані вами циркуляційний насос із датчиком температури та простіші моделі перестають працювати. Причина може критися в:
- Пробої або втраті ємності конденсатора. У таких ситуаціях користувачі можуть чути гул, гучніший за звичайний, але при цьому насос не запускається. Для заміни конденсатора необхідно зняти кришку з клемної коробки, розрядити старий елемент (не варто забувати про ризик ураження струмом), демонтувати старий та встановити новий елемент.
- Точно підтвердити несправність електродвигуна можна за допомогою мультиметра, довіряти такі роботи рекомендуємо сертифікованим майстрам.
У деяких випадках купівля нового насоса може бути вигіднішою, ніж проведення ремонту. Тому після діагностики рекомендуємо обговорити з майстром, у якому стані перебуває ваш водяний насос для опалення, які є несправності, вартість нових комплектуючих та робіт, а також прогнози щодо подальшої працездатності (ресурсу) пристрою.
Утворення нальоту та засмічення деталей насоса
У більшості випадків теплоносій (вода з крана) містить солі жорсткості, які осідають у вигляді накипу на деталях циркуляційного насоса та трубопроводах. Крім того, металеві частини системи опалення можуть іржавіти, піддаватися корозії та розкладатися. Коли зупиняється насос опалення, на поверхнях крильчатки та інших деталях осідає наліт. Усе це «сміття» сприяє тому, що система може заклинити не тільки після простою, але й у процесі експлуатації. Утруднене обертання вала сприяє перегріванню корпусу та електродвигуна, зношенню деталей. Тому, по можливості, необхідно стежити за чистотою теплоносія, у літній період періодично запускати циркуляційний насос, щоб мінімізувати ризик заклинювання, очищати фільтри та інші деталі від накипу, іржі та інших відкладень.

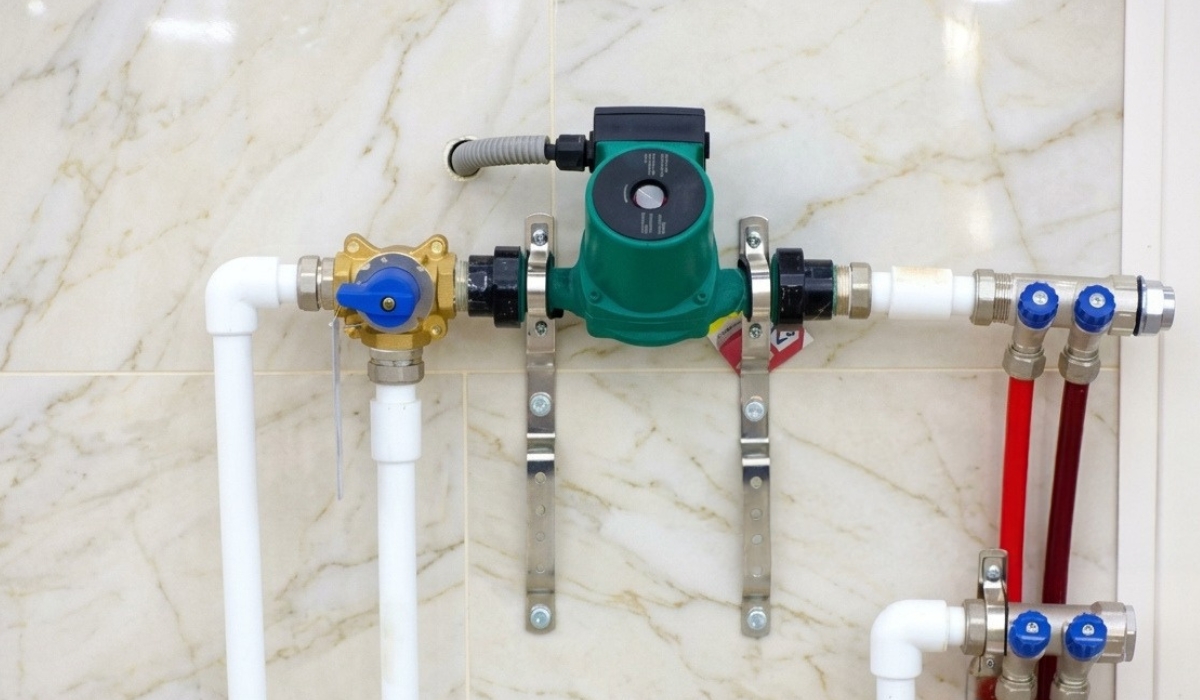

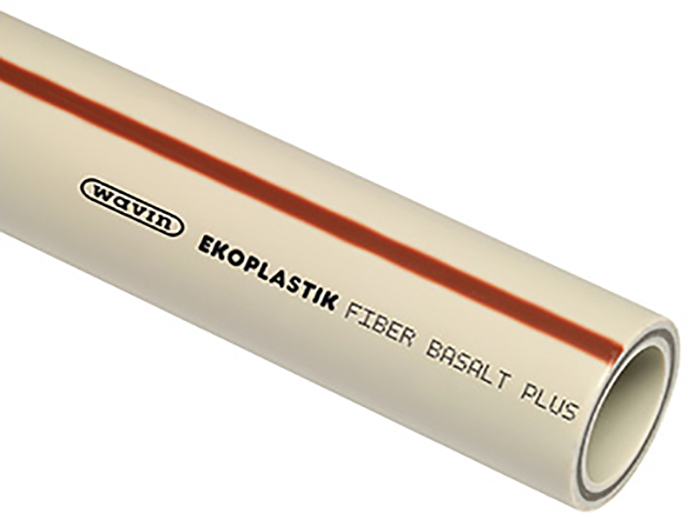

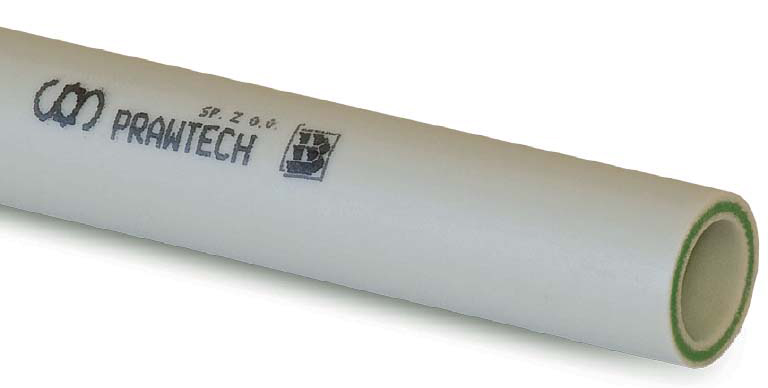

Кількість можливого «сміття» в опалювальному контурі залежить від підбору комплектуючих та початкової якості теплоносія. Якщо під час монтажу опалення вами придбана поліпропіленова труба з максимально гладкою внутрішньою поверхнею, то ризик утворення осаду в системі нижчий, ніж при використанні сталевих труб. Тому й вимоги до періодичності та якості обслуговування систем опалення будуть різними.
Помилки під час вибору обладнання та в процесі монтажу
Однією з причин, чому насос опалення не працює так, як цього очікують користувачі, є помилки під час вибору обладнання та в процесі монтажу. Тому, обираючи циркуляційний насос, важливо:
- не помилитися з потужністю (як надмірна, так і недостатня потужність негативно впливає на роботу всієї системи в цілому);
- прорахувати, скільки швидкостей буде потрібно;
- передбачити байпас для роботи в обхід циркуляційного насоса;
- встановити датчики та пристрої захисту від перепадів напруги.
Як бачите, причин виникнення несправностей у роботі насоса безліч. Якщо ви підозрюєте, що ваше обладнання працює некоректно, не поспішайте панікувати — можливо, ви зможете впоратися з проблемою самостійно, якщо знатимете, як перевірити насос опалення.

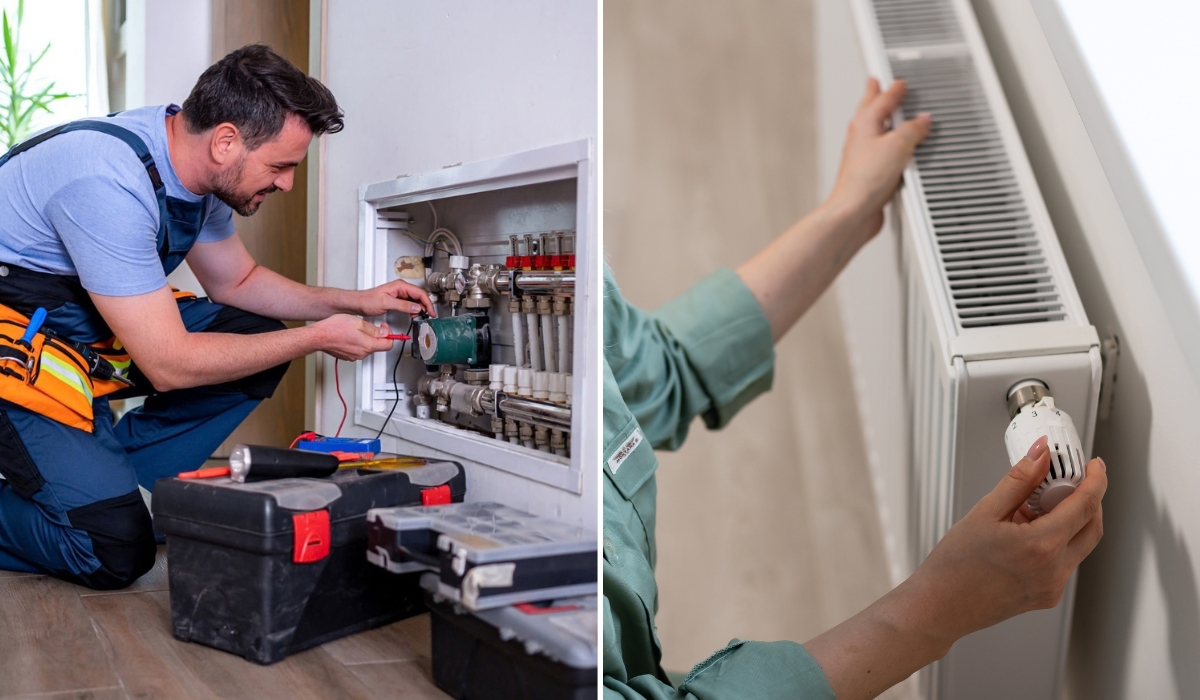

Як дізнатися, чи працює циркуляційний насос: первинна діагностика в домашніх умовах
Ремонт серйозних несправностей (заміну деталей) ми рекомендуємо довіряти професіоналам, це допоможе уникнути більш серйозних аварій. А ось усунути «дрібні» проблеми ви зможете самостійно, прочитавши наші рекомендації про те, як дізнатися, чи працює насос опалення:
- Проведіть візуальний огляд обладнання та запірної арматури. Переконайтеся, що всі крани повністю відкриті, протікання відсутні, дроти не оплавлені й немає слідів окислення.
- Прислухайтеся до роботи насоса — від нього має лунати тихий рівномірний гул, без ударів, скреготу, свисту та інших неприємних звуків. Якщо шум нестандартний, розповітрить систему.
- Переконайтеся, що відсутні вібрації, температура обладнання та тиск теплоносія в системі в межах норми. Перегрів пристрою, а також стрибки тиску в системі вимагають особливої уваги. Труба до насоса та після нього повинна бути однаково гарячою.
- Якщо ви вмієте працювати з електронікою, маєте мультиметр та інші вимірювальні прилади, ви можете перевірити стан електроніки. Але без відповідного досвіду та знань краще утриматися від цього, щоб уникнути ураження струмом.
- Переконайтеся, що всі елементи системи опалення (радіатори, тепла підлога, рушникосушки, стояки) прогріті належним чином.
Превентивні заходи: як мінімізувати ризик виходу з ладу циркуляційного насоса?
Щоб вам не довелося терміново з’ясовувати, чому не працює водяний насос для опалення, рекомендуємо:
- купувати надійне обладнання з гарантією від виробника, здійснювати вибір відповідно до вимог, прописаних у проєктній документації;
- довіряти монтаж системи та введення в експлуатацію професіоналам;
- встановити ДБЖ зі стабілізацією напруги, щоб уникнути небажаних навантажень на пристрій;
- під час налагодження системи вибрати оптимальний режим з урахуванням особливостей об’єкта, мінімізувати ризик перевантажень та періоди, коли насос працює на максимальній потужності;
- щонайменше раз на рік проводити сервісне обслуговування — очищення фільтрів, змащування, якщо це передбачено інструкцією, заміну ущільнень тощо;
- у період простою, якщо це передбачено інструкцією з експлуатації, здійснювати запуск для запобігання заклинюванню;
- заповнювати системи чистим теплоносієм, стежити за його рівнем. Якщо знадобиться, встановіть кілька фільтрів.
Сподіваємося, що наша стаття допомогла вам зорієнтуватися в тому, з яких причин виникають несправності циркуляційного насоса опалення, як мінімізувати ризик несправності та в яких випадках варто звернути особливу увагу на пристрій, щоб не допустити виникнення більш серйозних проблем. Компанія ВЕНКОН здійснює продаж циркуляційних насосів для газового котла, фільтрів, реле захисту, стабілізаторів та інших елементів, необхідних для стабільної роботи систем опалення. Якщо вам потрібна допомога у виборі пристроїв, витратних матеріалів або інша консультація з цього питання, звертайтеся до експертів ВЕНКОН у телефонному режимі, через онлайн-форму на сайті та в офлайн шоурумах.
