С появлением в быту пластиковых труб монтаж трубопроводных систем стал гораздо проще, быстрее и доступнее по цене. Стоимость самого материала значительно ниже, чем у металлических труб, и услуга по монтажу также обходится дешевле. Основной этап монтажа пластиковых труб – соединение с помощью пайки. Новичкам этот процесс кажется сложным, но опытный мастер может выполнить качественное соединение на трубах за несколько секунд так, что потом не придется покупать дополнительный материал, а система прослужит долгие годы. Рассмотрим, как паять пластиковые трубы, и узнаем, какие особенности имеет эта работа.
Пайка пластиковых труб – материалы, инструменты, подготовка
Половина успеха любой работы – это заранее подготовить все необходимые материалы, инструменты и место. Это позволит избежать необходимости срочного поиска нужного или работы в некомфортных условиях.
Какие материалы и инструменты понадобятся
Чтобы выполнить пайку труб, необходимо заранее подготовить материалы и инструменты для этого. Вот что понадобится:
- паяемый материал – трубы, фитинги подходящего диаметра и соответствующие товарам для отопления, водопровода или другой системы, монтаж которой осуществляется;

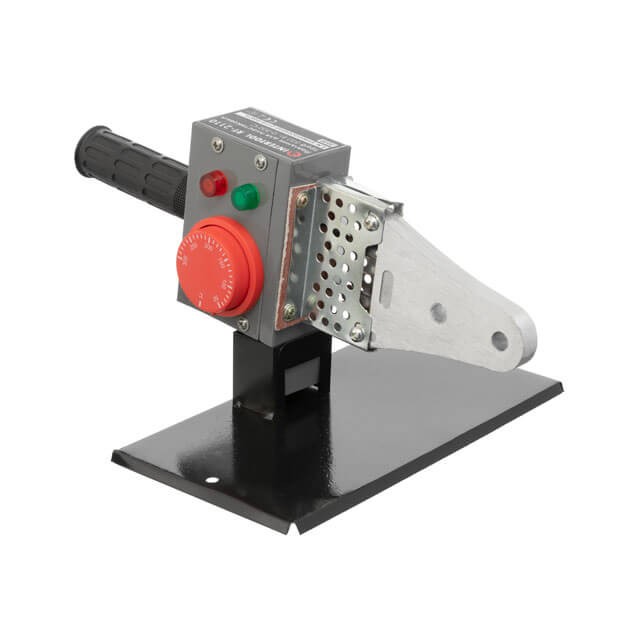

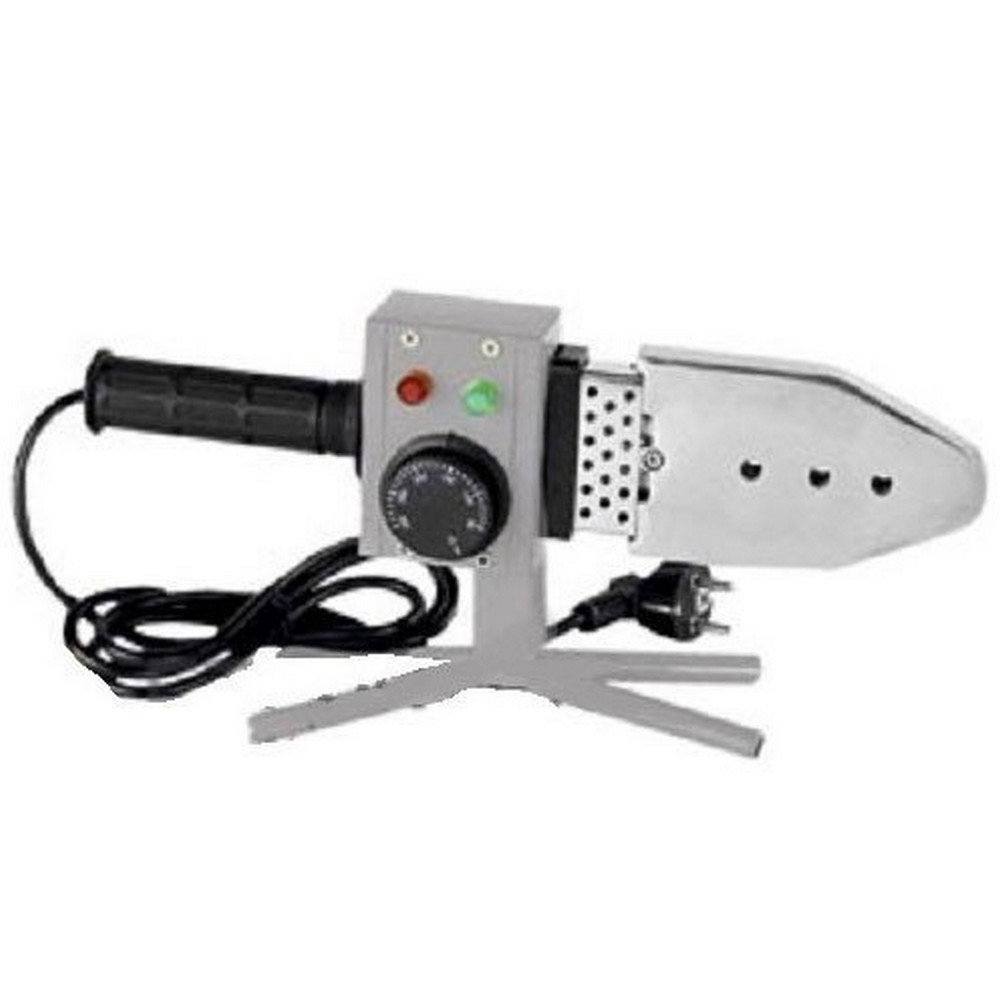

- паяльный (сварочный) аппарат для пластиковых труб;
- головки, насадки для паяльного аппарата, соответствующие диаметру труб;
- труборез, чтобы обрезать трубы до нужной длины;
- рулетка;
- карандаш или другой инструмент для нанесения разметки;
- материал для обезжиривания труб – изопропиловый, этиловый спирт или специальный очиститель для труб.
В зависимости от особенностей монтируемой трубопроводной системы может понадобиться и другая сантехника инженерная, помимо самих труб и фитингов.
Как подготовить место для пайки труб
В месте работы должен быть ровный участок, позволяющий надежно установить паяльный аппарат. Площадь пространства должна быть достаточной для того, чтобы можно было разметить длинную трубу в нужном положении.
Иногда возникает вопрос, как паять полипропиленовые трубы в труднодоступных местах, если пространство ограничено и сложно разместить трубу во время пайки в нужном положении. В таком случае место пайки и монтажа должно быть отдельным – устанавливать трубы в одном месте, а паять в другом. Например, это можно делать в просторной комнате или даже во дворе. А потом заносить готовую трубу на место и соединять. Это может понадобиться при прокладке труб в санузле, ванной, кухне, котельной, кессоне, при подключении смесителей воды, котла, бойлеров, когда приходится работать в тесном пространстве.

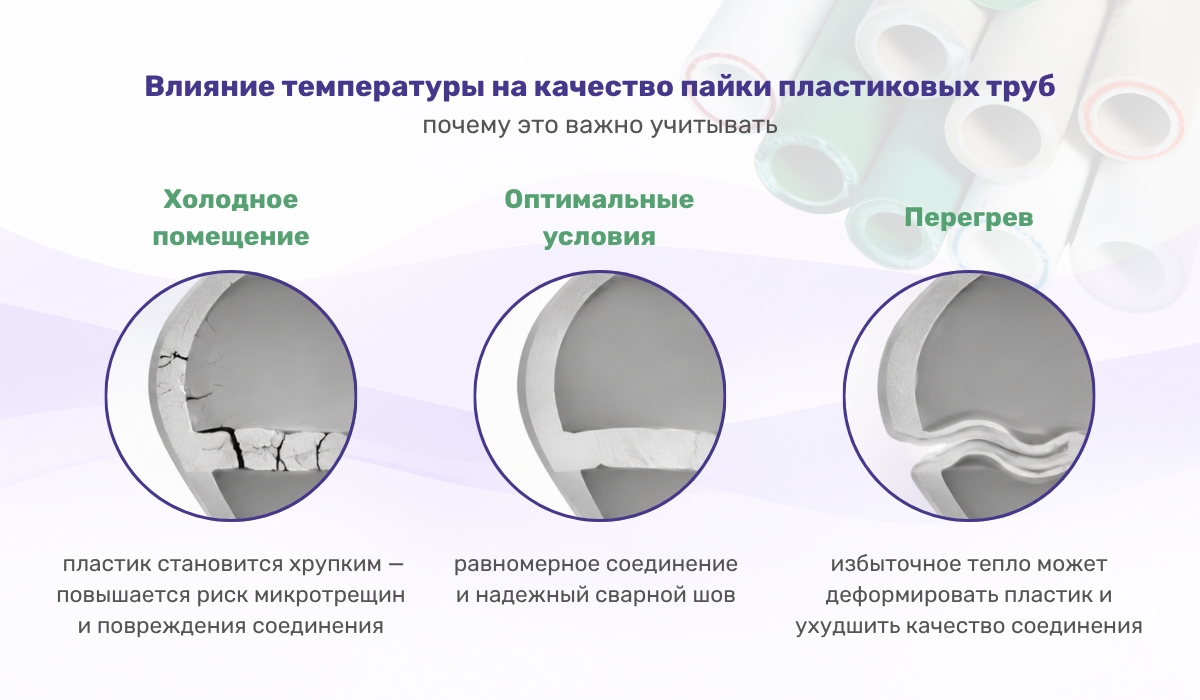

В месте пайки температура должна быть выше 0 °C, а еще лучше – выше 5 °C. Оптимальная температура – 20-25 °C. При температуре ниже 5 °C пластик становится хрупким и при быстром нагревании может растрескиваться. При температуре выше 20-25 °C паять можно, но есть особенности – время нагрева и удержания становится меньше, а остывания – больше. Это рассмотрим детальнее далее.
Как паять полипропиленовую трубу
Процесс пайки труб можно разделить на несколько этапов. Рассмотрим подробно, как паяются полипропиленовые трубы, и изучим каждый шаг.
Измерение, разметка и резка
Перед тем, как паять ПП трубы, спланируйте расположение трубопровода. Сразу определите, где и какие трубы будут размещены, какие фитинги и инженерная сантехника будут использоваться, с каким сантехническим товаром будет осуществляться соединение.

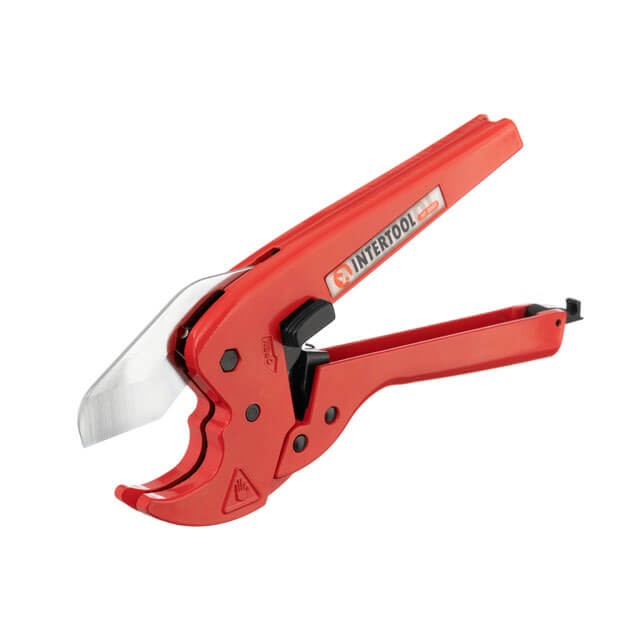

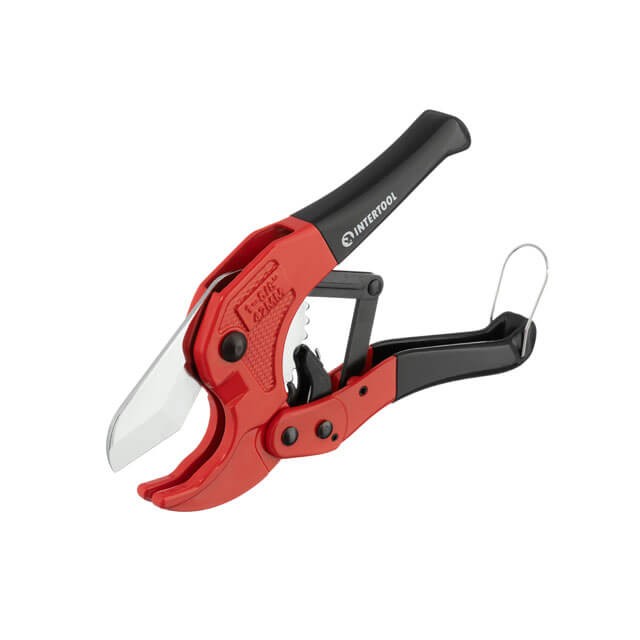

Чтобы выполнить соединение труб, возьмите рулетку и карандаш и нанесите прямо на трубу разметку, где будет сделан срез. Для резки используйте специальный инструмент – труборез. Он позволит сделать правильный срез, перпендикулярный оси трубы, что необходимо для качественного соединения. Не стоит резать трубы другими инструментами – ножами, лезвиями. Даже если визуально будет казаться, что срез ровный, на практике может оказаться иначе, и проблему можно обнаружить уже слишком поздно, например, когда на полу с подогревом уже есть стяжка.
Место среза нужно обработать, чтобы не было заусенцев. Для этого используйте мелкозернистую наждачную бумагу. Внутри трубы может быть металлический компонент, его остатки также нужно удалить со среза.
Попробуйте надеть фитинг на срез трубы; они должны входить друг в друга, возможно, с небольшим усилием. Если фитинг проходит свободно, то он не подойдет по диаметру для данной трубы – либо ошибка в выборе, либо брак. В таком случае нужно выбрать другой фитинг. Сам фитинг не подлежит обрезке, его нужно приобрести необходимого типа (размера, формы).
Измерьте, насколько глубоко труба входит в фитинг, и отметьте эту глубину карандашом на трубе. Именно на такую глубину нужно будет вставить трубу, когда материалы будут нагреты.

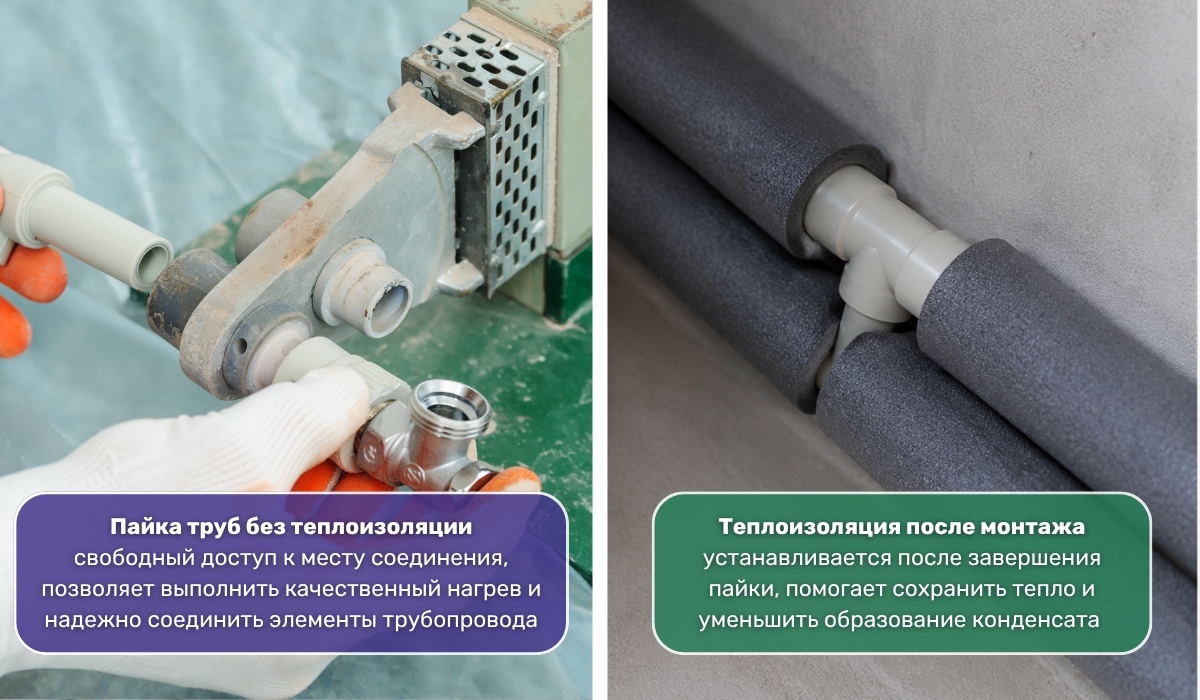

Обратите внимание, что если вы хотите использовать теплоизоляцию для предотвращения образования конденсата на трубах, то ее нужно надевать уже после пайки и монтажа трубопровода. Паять без теплоизоляции.
Подготовка к пайке

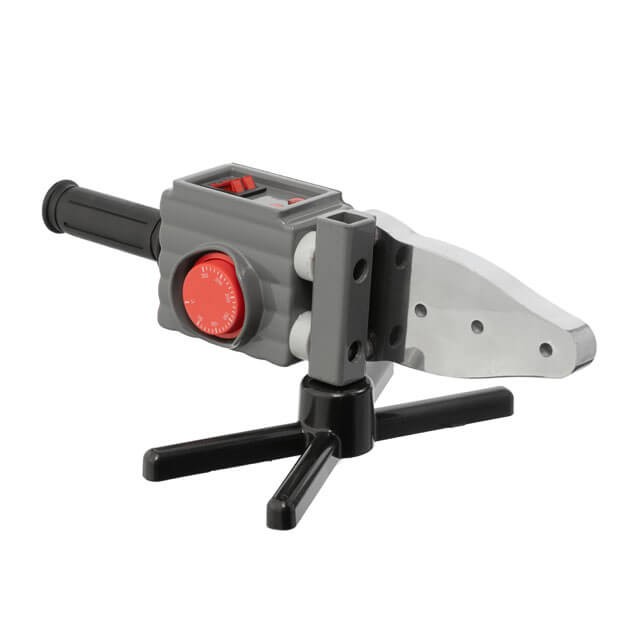

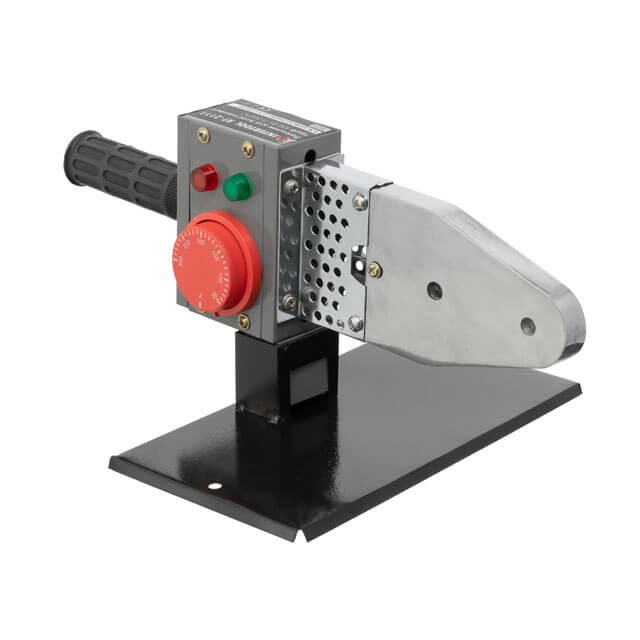

На этом этапе рекомендуется ознакомиться с инструкцией к паяльнику. Установите паяльник на ровной поверхности. Для устойчивого размещения на нем предусмотрена широкая платформа. Вставьте в нагревательную подошву паяльника насадку, подходящую по диаметру к трубе и фитингу. Обычно насадки фиксируются винтами под шестигранник. Рабочая поверхность насадок имеет тефлоновое покрытие. Ее нельзя подвергать ударам и трению. Поэтому пользоваться ею нужно бережно. Рабочая поверхность насадок должна быть чистой.
Установите на регуляторе паяльника нужную температуру, обычно она регулируется в пределах 250-270 °C. Чаще всего температура пайки полипропиленовых труб выбирается 260 °C – это зависит от трубы (подробнее рассмотрим далее). Подключите паяльник к источнику питания. Начнется нагрев насадок, который обычно длится 1-2 минуты. О готовности паяльника к работе сообщит световой индикатор на его корпусе. О том, при какой температуре паять полипропиленовые трубы лучше всего, будет рассмотрено далее.
Пайка полипропиленовых труб
Прежде чем нагревать трубы для пайки, необходимо обезжирить поверхности для лучшего соединения. Для этого смочите тряпку в спирте и протрите те участки трубы и фитинга, которые будут спаяны.
После этого одновременно установите трубу и фитинг на насадку паяльного аппарата и подождите несколько секунд. Когда поверхности расплавятся до нужного состояния, снимите трубу и фитинг с насадки одновременно и вставьте один в другой, как они должны быть во время монтажа. Крутить трубу и фитинг не нужно. Подождите несколько секунд и отпустите. Оставьте на несколько секунд в неподвижном состоянии до полного остывания материала. После этого соединение готово.

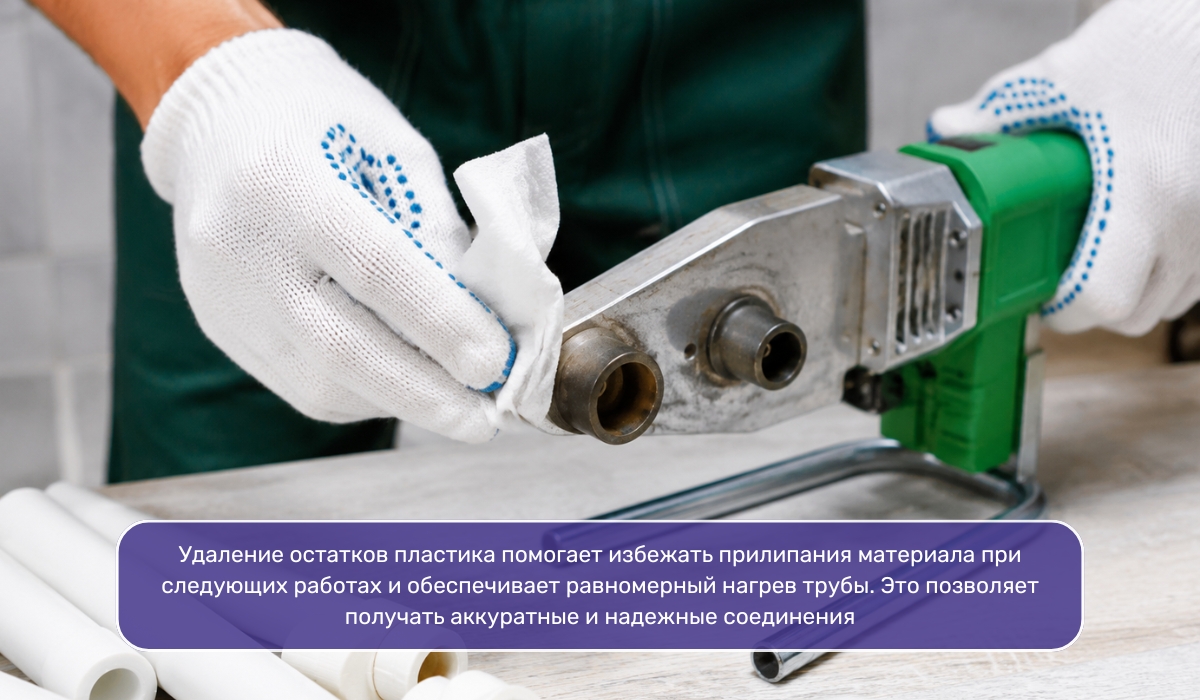

Когда пайка пластиковой трубы завершена протрите нагретые тефлоновые поверхности насадки паяльника салфеткой (наденьте перчатки, чтобы не обжечься). Чистить их в холодном состоянии или твердыми инструментами нельзя – тефлон отслоится.
Ключевой момент при пайке труб – именно те несколько секунд, которые нужно подождать, чтобы материалы расплавились, соединились и остыли. Об этом мы поговорим ниже.
Проверка пайки
Прежде чем использовать участок спаянного трубопровода, необходимо убедиться, что пайка ПВХ труб прошла успешно. На этом этапе это делается визуально. Пайка считается качественной и пригодной, если:
- В месте соединения образовался равномерный наплыв, шов шириной около 2 мм.
- Шов по всему диаметру трубы выглядит равномерным.
- Соединение соосное – ось трубы параллельна оси фитинга.
Если эти требования не соблюдены, то необходимо переделать пайку. Фитинг уже становится непригодным для повторного использования, а трубу можно отрезать в месте, где шов не получился, и использовать снова. Но нужно учитывать, что длина трубы, очевидно, от этого уменьшится.
Уже после монтажа проводится дальнейшее тестирование всех соединений – гидравлическое испытание избыточным давлением: опрессовка системы отопления или водопровода.

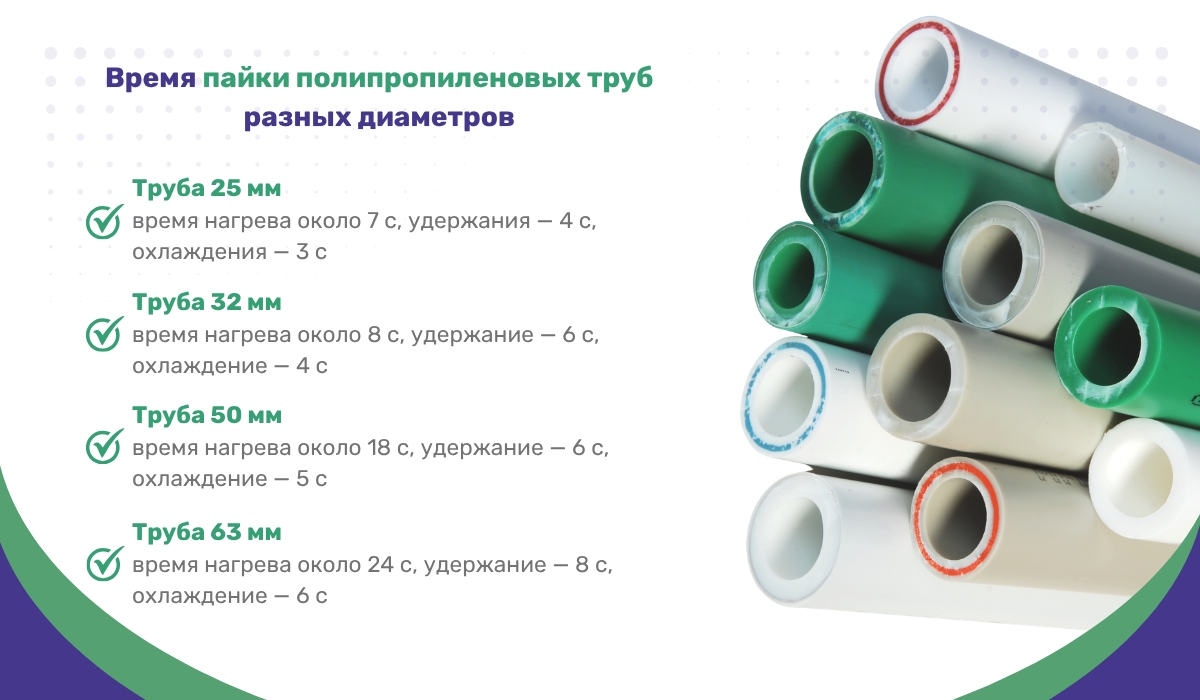

Время пайки полипропиленовых труб
Как вы заметили, на этапе пайки нужно подождать несколько секунд, пока материалы расплавятся, спаяются и остынут. Нельзя назвать конкретное время, поскольку оно варьируется и зависит от материала и диаметра труб. Если предполагается пайка полипропиленовых труб, таблица времени должна быть изучена до начала работ. Ее обычно можно найти на сайтах производителя труб. Различают три вида времени:
- время нагрева – сколько времени нужно держать трубу в насадке паяльника;
- время удержания – сколько времени нужно держать трубу руками неподвижно;
- время охлаждения – сколько ждать, пока материал затвердеет.
Проще говоря, чем больше диаметр трубы, тем больше времени требуется. Например, если взять трубу диаметром 20 мм, которой обычно подключают накопительный бойлер, радиатор, устраивают теплый пол и другую технику, то время нагрева составляет 6 с, время удержания – 4 с, время охлаждения – 2 с.
Если речь идет о толстых трубах, например, диаметром 40 мм, то время нагрева составляет 12 с, время удержания – 6 с, время охлаждения – 4 с. Чем больше диаметр трубы, тем больше в ней материала и тем больше времени требуется на расплавление, пайку и охлаждение. Для труб диаметром от 20 мм до 63 мм актуальны следующие средние показатели: время нагрева – 6-24 с, время удержания – 4–6 с, время охлаждения – 2-6 секунд.
Что еще влияет на время
Диаметр трубы – не единственный фактор, влияющий на время пайки. Есть еще три зависимости:
- Материал трубы. Если труба используется для холодного водопровода, то она легче, менее плотная, времени на разогрев требуется меньше. Если труба рассчитана на высокую температуру, то она прочнее, времени на разогрев требуется больше. Такие применяются на батареях отопления.
- Температура паяльника. То, при какой температуре паяют полипропиленовые трубы, влияет на время. Паяльный аппарат обычно работает в диапазоне 250-270 °C. Если производитель рекомендует паять при 260 °C, а пользователь установил более низкую температуру, то время нагрева увеличивается; если более высокую – уменьшается.
- Температура окружающей среды. Часто производитель указывает температуру пайки при работе в условиях 20-25 °C. Если пайка труб ПВХ выполняется в жару, например, при 35 °C, то время нагрева сокращается, а время выдержки и застывания – увеличивается. Если температура ниже, то все наоборот.
Наш опыт показал, что в целом следует придерживаться времени, рекомендованного производителем, но корректировать его в зависимости от других условий. Перед началом основной работы стоит сделать «черновик» и попробовать спаять несколько ненужных фрагментов, чтобы определить оптимальное время.

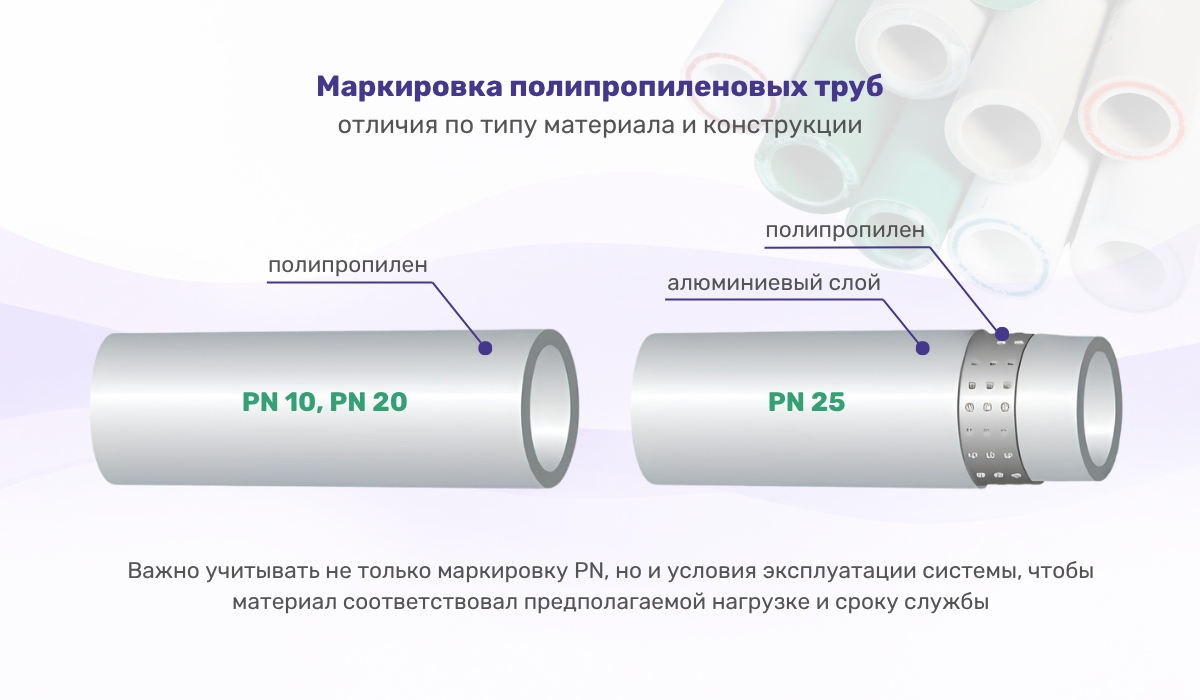

Виды полипропилена для труб и время пайки

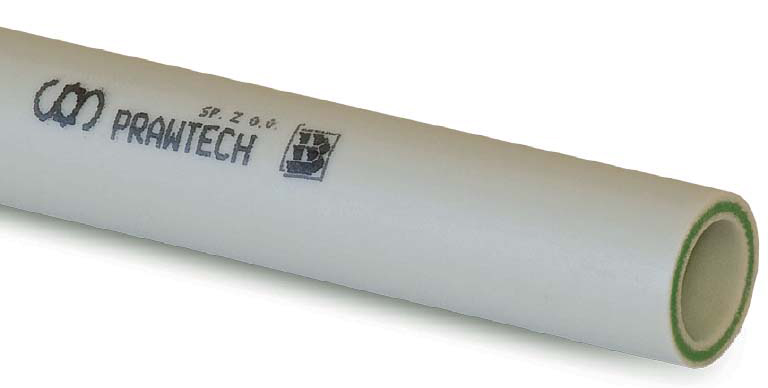

Материал трубы влияет на время нагрева. Полипропилен маркируется буквами PN и цифрой. Цифра указывает на максимальное давление, которое выдерживает труба при температуре воды 20 °C. Например, труба PN25 выдержит 25 атмосфер, PN10 – 10 атмосфер. Максимальное допустимое давление снижается с ростом температуры. Кроме того, максимальное допустимое давление влияет и на максимальную допустимую температуру воды.
Широко распространены следующие виды полипропилена:
- PN10 – на практике самые “слабые” трубы, подходят для холодного водопровода, выдерживают температуру до 40 °C;
- PN16 – используются для создания контуров теплого пола, выдерживают до 60 °C, для других видов отопления не подходят;
- PN20 – подходят для воды с температурой до 95 °C и широко применяются в системах отопления;
- PN25 – выдерживают более 95 °C, часто используются, чтобы подключить котел отопления, для обустройства самых горячих участков.
Чем больше цифра после PN, тем плотнее материал трубы и тем больше времени требуется на нагрев, удержание и охлаждение во время пайки (или нужно сделать паяльник немного горячее). Пайка труб на воду происходит за меньшее время и при более низкой температуре, чем для отопления.
Выбирать трубу по маркировке полипропилена необходимо с запасом по давлению и температуре – производитель указывает максимальные допустимые значения, длительное воздействие которых недопустимо. При расчете учитывайте также запланированные в трубопроводе редукторы понижения давления воды.
И трубы, и фитинги должны быть не только одного диаметра, но и из одного материала. В противном случае время и температура пайки пластиковых труб и фитингов будут разными, а надежное соединение не получится.
Время и глубина пайки
Глубина соединения – это нахлест, то есть насколько труба входит в фитинг. Обычно она упирается в специальный ограничитель в фитинге. Уменьшать нахлест нельзя – качество соединения ухудшится.
Глубина пайки не влияет напрямую на время пайки. Но она зависит от материала и диаметра трубы. Чем больше диаметр и плотнее материал, тем больше глубина пайки, поскольку требуется большая площадь для качественного соединения. Для труб диаметром 20-63 мм глубина пайки находится в диапазоне 14-26 мм.
Глубина пайки указывается производителем материалов или определяется самостоятельно по расстоянию ограничителя от края фитинга.
Возможные проблемы, которыми сопровождается пайка труб
Некачественный шов при пайке пластиковых труб может получиться как у новичка, так и у опытного мастера. Вот основные проблемы и их причины:
- Плохая герметичность, протечка соединения. Так бывает, если соединение не было обезжирено, труба была вставлена с перекосом или не на всю глубину пайки, либо был недостаточный прогрев.
- Сузилось сечение проходного канала. Это происходит из-за перегрева трубы или слишком сильного давления руками при фиксации расплавленных компонентов.
- Соединение легко разрушается. Причины – недостаточное время или слишком низкая температура паяльника для пайки труб.
- Трещины в месте соединения. Возникают из-за низкой температуры пайки, недостаточного нагрева паяльника, низкой температуры окружающей среды, чрезмерного давления при фиксации.
- Перекос. Трубу крутили после установки в фитинг или неровно отрезали.
- Труба не входит в фитинг во время пайки. Недостаточное время нагрева или температура паяльника (при условии, что выбран правильный диаметр).
- Труба легко входит в фитинг. Передержали в паяльнике или установлена слишком высокая температура паяльника (при условии, что выбран правильный диаметр).
- Пластик прилипает к насадке. Головка паяльника загрязнилась или нарушился тефлоновый слой на ней.
При обнаружении таких неисправностей соединение не пытаются восстановить, а делают его заново. Это необходимо даже если трубу не удалось вставить в фитинг. Если материалы уже нагреваются, то пути назад нет – либо соединяете правильно, либо отрезаете неудачное соединение и делаете заново.
Мы рассмотрели, как паять пластиковые трубы, узнали, какие инструменты и материалы для этого нужны. Выяснили, какие особенности есть в этой работе, какие могут быть ошибки и как их не допускать.
