З появою у побуті пластикових труб монтаж трубопровідних систем став набагато простішим, швидшим і доступнішим за ціною. Вартість самого матеріалу значно нижча, ніж у металевих труб, і послуга з монтажу також обходиться дешевше. Основний етап монтажу пластикових труб – з’єднання за допомогою пайки. Новачкам цей процес здається складним, але досвідчений майстер може виконати якісне з’єднання на трубах за кілька секунд так, що потім не доведеться купувати додатковий матеріал, а система прослужить довгі роки. Розглянемо, як паяти пластикові труби, і дізнаємося, які особливості має ця робота.
Пайка пластикових труб – матеріали, інструменти, підготовка
Половина успіху будь-якої роботи – це заздалегідь підготувати всі необхідні матеріали, інструменти та місце. Це дозволить уникнути необхідності термінового пошуку потрібного або роботи в некомфортних умовах.
Які матеріали та інструменти знадобляться
Щоб виконати паяння труб, необхідно заздалегідь підготувати матеріали та інструменти для цього. Ось що знадобиться:
- матеріал для паяння – труби, фітинги відповідного діаметра, що підходять товарам для опалення, водопроводу або інших систем, монтаж яких здійснюється;
- паяльний (зварювальний) апарат для пластикових труб;
- головки, насадки для паяльного апарату, що відповідають діаметру труб;
- труборіз, щоб обрізати труби до потрібної довжини;
- рулетка;
- олівець або інший інструмент для нанесення розмітки;
- матеріал для знежирення труб – ізопропіловий, етиловий спирт або спеціальний очищувач для труб.
Залежно від особливостей трубопровідної системи, що монтується, може знадобитися й інша сантехніка інженерна, крім самих труб і фітингів.
Як підготувати місце для паяння труб
У місці роботи має бути рівна ділянка, що дозволяє надійно встановити паяльний апарат. Площа простору має бути достатньою для того, щоб можна було розмітити довгу трубу в потрібному положенні.
Іноді виникає питання, як паяти поліпропіленові труби у важкодоступних місцях, якщо простір обмежений і складно розмістити трубу під час паяння в потрібному положенні. У такому випадку місце паяння та монтажу має бути окремим – встановлювати труби в одному місці, а паяти – в іншому. Наприклад, це можна робити у просторій кімнаті або навіть у дворі. А потім заносити готову трубу на місце та з’єднувати. Це може знадобитися під час прокладання труб у санвузлі, ванній, кухні, котельні, кесоні, під час підключення змішувачів води, котла, бойлерів, коли доводиться працювати в тісному просторі.

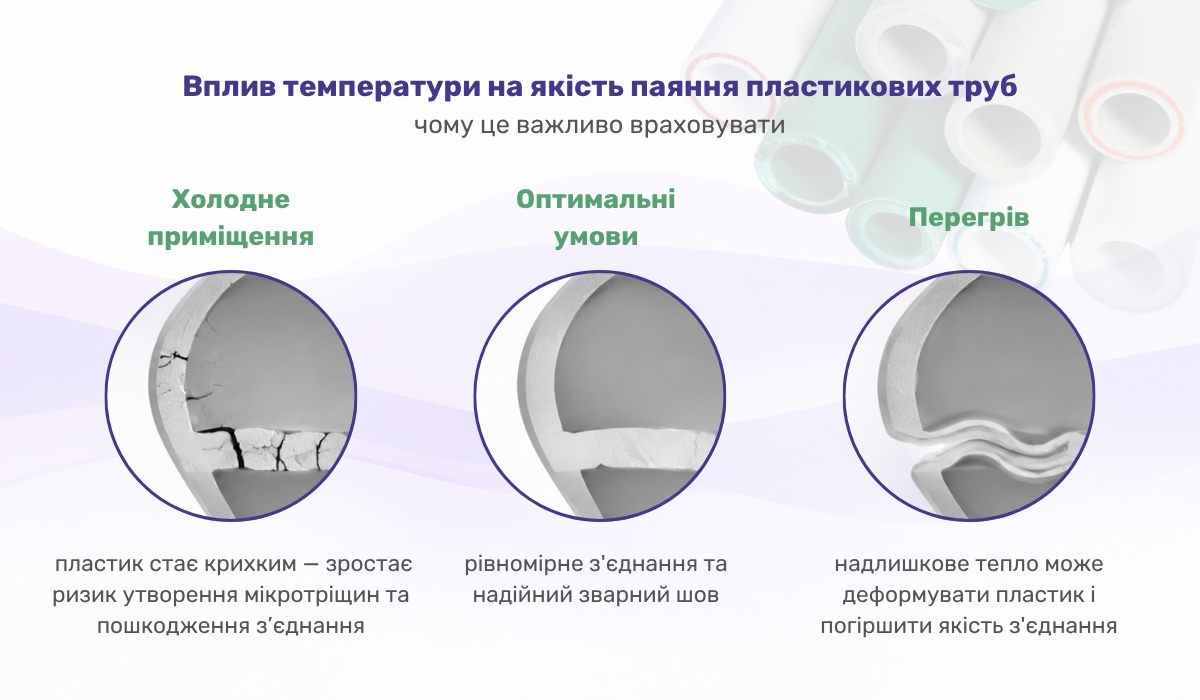

У місці паяння температура має бути вищою за 0 °C, а ще краще – вищою за 5 °C. Оптимальна температура – 20-25 °C. При температурі нижче 5 °C пластик стає крихким і при швидкому нагріванні може тріскатися. При температурі вище 20-25 °C паяти можна, але є особливості – час нагрівання та утримання стає меншим, а охолодження – довшим. Це розглянемо детальніше далі.
Як паяти поліпропіленову трубу
Процес паяння труб можна розділити на кілька етапів. Розглянемо детально, як паяються поліпропіленові труби, і вивчимо кожен крок.
Вимірювання, розмітка та різання
Перед тим як паяти ПП труби, сплануйте розташування трубопроводу. Відразу визначте, де і які труби будуть розміщені, які фітинги та інженерна сантехніка будуть використовуватися, з яким сантехнічним виробом буде здійснюватися з’єднання.
Щоб виконати з'єднання труб, візьміть рулетку та олівець і нанесіть прямо на трубу розмітку, де буде зроблений зріз. Для різання використовуйте спеціальний інструмент – труборіз. Він дозволить зробити правильний зріз, перпендикулярний осі труби, що необхідно для якісного з'єднання. Не варто різати труби іншими інструментами – ножами, лезами. Навіть якщо візуально здаватиметься, що зріз рівний, на практиці може виявитися інакше, і проблему можна виявити вже занадто пізно, наприклад, коли на підлозі з підігрівом уже є стяжка.
Місце зрізу потрібно обробити, щоб не було задирок. Для цього використовуйте дрібнозернистий наждачний папір. Усередині труби може бути металевий компонент, його залишки також потрібно видалити зі зрізу.
Спробуйте надіти фітинг на зріз труби; вони повинні входити один в одного, можливо, з невеликим зусиллям. Якщо фітинг проходить вільно, то він не підійде за діаметром для даної труби – або помилка у виборі, або брак. У такому випадку потрібно вибрати інший фітинг. Сам фітинг не підлягає обрізанню, його потрібно придбати необхідного типу (розміру, форми).
Виміряйте, наскільки глибоко труба входить у фітинг, і позначте цю глибину олівцем на трубі. Саме на таку глибину потрібно буде вставити трубу, коли матеріали будуть нагріті.
Зверніть увагу, що якщо ви хочете використовувати теплоізоляцію для запобігання утворенню конденсату на трубах, то її потрібно накладати вже після паяння та монтажу трубопроводу. Паяти без теплоізоляції.
Підготовка до паяння
На цьому етапі рекомендується ознайомитися з інструкцією до паяльника. Встановіть паяльник на рівній поверхні. Для стійкого розміщення на ньому передбачена широка платформа. Вставте в нагрівальну підошву паяльника насадку, що підходить за діаметром до труби та фітинга. Зазвичай насадки фіксуються гвинтами під шестигранник. Робоча поверхня насадок має тефлонове покриття. Її не можна піддавати ударам і тертя. Тому користуватися нею потрібно обережно. Робоча поверхня насадок має бути чистою.
Встановіть на регуляторі паяльника потрібну температуру, зазвичай вона регулюється в межах 250-270 °C. Найчастіше температура паяння поліпропіленових труб обирається 260 °C – це залежить від труби (детальніше розглянемо далі). Підключіть паяльник до джерела живлення. Почнеться нагрівання насадок, яке зазвичай триває 1-2 хвилини. Про готовність паяльника до роботи повідомить світловий індикатор на його корпусі. Про те, при якій температурі паяти поліпропіленові труби найкраще, буде розглянуто далі.
Паяння поліпропіленових труб
Перш ніж нагрівати труби для паяння, необхідно знежирити поверхні для кращого з’єднання. Для цього змочіть ганчірку в спирті й протріть ті ділянки труби та фітинга, які будуть злютовані.

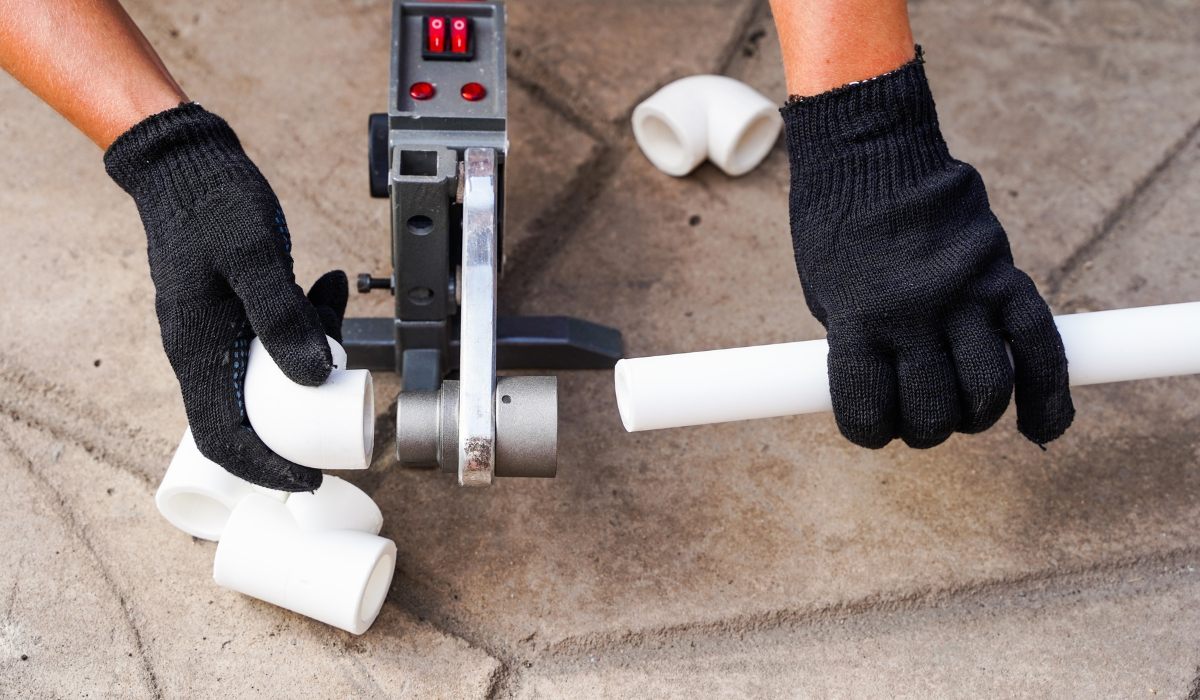

Після цього одночасно встановіть трубу та фітинг на насадку паяльного апарату й зачекайте кілька секунд. Коли поверхні розплавляться до потрібного стану, зніміть трубу та фітинг з насадки одночасно й вставте один в інший, як вони мають бути під час монтажу. Крутити трубу та фітинг не потрібно. Зачекайте кілька секунд і відпустіть. Залиште на кілька секунд у нерухомому стані до повного охолодження матеріалу. Після цього з’єднання готове.

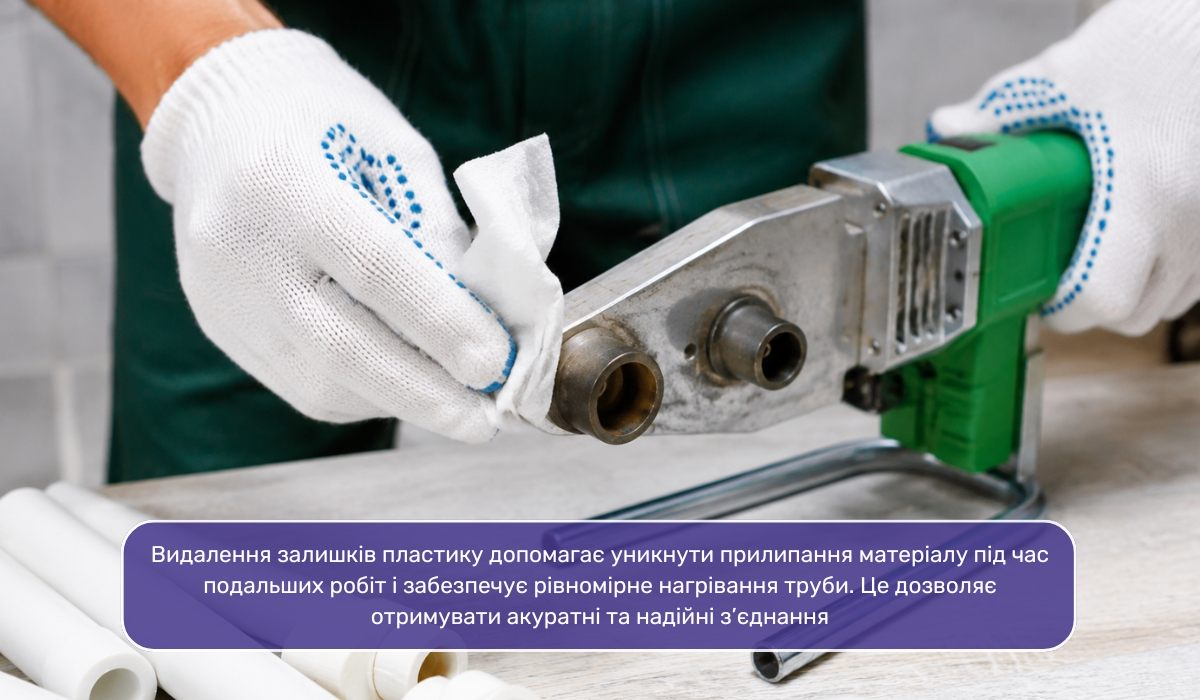

Коли пайка пластикової труби завершена, протріть нагріті тефлонові поверхні насадки паяльника серветкою (одягніть рукавички, щоб не обпектися). Чистити їх у холодному стані або твердими інструментами не можна – тефлон відшарується.
Ключовий момент під час паяння труб – саме ті кілька секунд, які потрібно почекати, щоб матеріали розплавилися, з’єдналися й охололи. Про це ми поговоримо нижче.
Перевірка з’єднання
Перш ніж використовувати ділянку злютованого трубопроводу, необхідно переконатися, що пайка ПВХ труб пройшла успішно. На цьому етапі це робиться візуально. Пайка вважається якісною та придатною, якщо:
- У місці з'єднання утворився рівномірний наплив, шов шириною близько 2 мм.
- Шов по всьому діаметру труби виглядає рівномірним.
- З'єднання співвісне – вісь труби паралельна осі фітинга.
Якщо ці вимоги не дотримано, то необхідно переробити з’єднання. Фітинг уже стає непридатним для повторного використання, а трубу можна відрізати в місці, де шов не вийшов, і використовувати знову. Але потрібно враховувати, що довжина труби, очевидно, від цього зменшиться.
Вже після монтажу проводиться подальше тестування всіх з'єднань – гідравлічне випробування надлишковим тиском: опресування системи опалення або водопроводу.

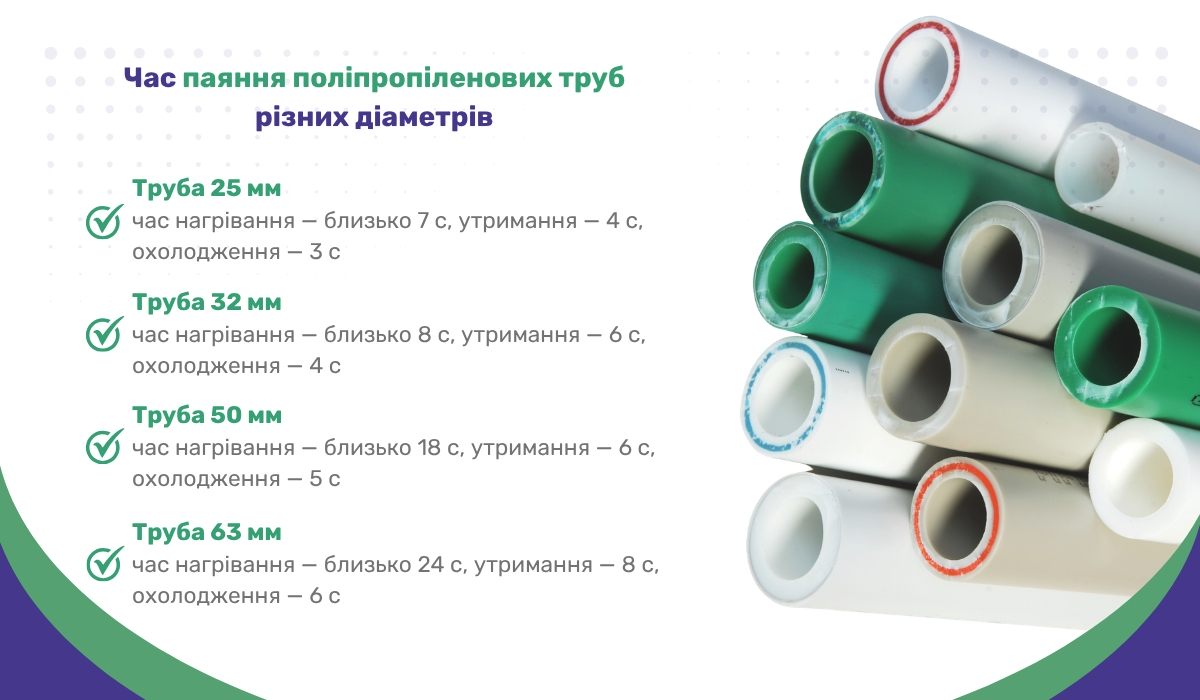

Час паяння поліпропіленових труб
Як ви помітили, на етапі паяння потрібно почекати кілька секунд, поки матеріали розплавляться, спаяються та охолонуть. Не можна назвати конкретний час, оскільки він варіюється і залежить від матеріалу та діаметра труб. Якщо передбачається паяння поліпропіленових труб, таблиця часу повинна бути вивченою до початку робіт. Її зазвичай можна знайти на сайтах виробника труб. Розрізняють три види часу:
- час нагрівання – скільки часу потрібно тримати трубу в насадці паяльника;
- час утримання – скільки часу потрібно тримати трубу руками нерухомо;
- час охолодження – скільки потрібно чекати, поки матеріал затвердіє.
Простіше кажучи, чим більший діаметр труби, тим більше часу потрібно. Наприклад, якщо взяти трубу діаметром 20 мм, до якої зазвичай підключають накопичувальний бойлер, радіатор, влаштовують теплу підлогу та іншу техніку, то час нагрівання становить 6 с, час утримання – 4 с, час охолодження – 2 с.
Якщо мова йде про товсті труби, наприклад, діаметром 40 мм, то час нагрівання становить 12 с, час утримання – 6 с, час охолодження – 4 с. Чим більший діаметр труби, тим більше в ній матеріалу і тим більше часу потрібно на розплавлення, паяння та охолодження. Для труб діаметром від 20 мм до 63 мм актуальні такі середні показники: час нагрівання – 6-24 с, час утримання – 4-6 с, час охолодження – 2-6 секунд.
Що ще впливає на час
Діаметр труби – не єдиний фактор, що впливає на час паяння. Є ще три залежності:
- Матеріал труби. Якщо труба використовується для холодного водопроводу, то вона легша, менш щільна, часу на розігрів потрібно менше. Якщо труба розрахована на високу температуру, то вона міцніша, часу на розігрів потрібно більше. Такі застосовуються на батареях опалення.
- Температура паяльника. Те, при якій температурі паяють поліпропіленові труби, впливає на час. Паяльний апарат зазвичай працює в діапазоні 250–270 °C. Якщо виробник рекомендує паяти при 260 °C, а користувач встановив нижчу температуру, то час нагрівання збільшується; якщо вищу – зменшується.
- Температура навколишнього середовища. Часто виробник вказує температуру паяння при роботі в умовах 20–25 °C. Якщо паяння труб ПВХ виконується у спеку, наприклад, при 35 °C, то час нагрівання скорочується, а час витримки та застигання – збільшується. Якщо температура нижча, то все навпаки.
Наш досвід показав, що загалом слід дотримуватися часу, рекомендованого виробником, але коригувати його залежно від інших умов. Перед початком основної роботи варто зробити «чернетку» і спробувати злютувати кілька непотрібних фрагментів, щоб визначити оптимальний час.

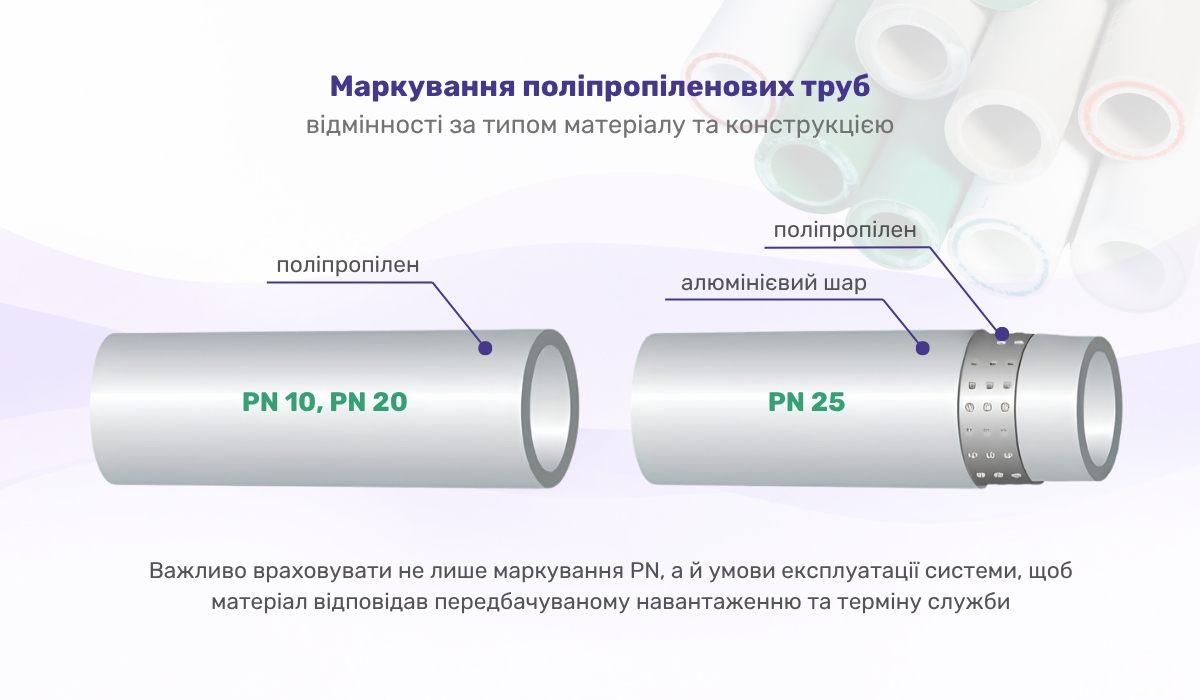

Види поліпропілену для труб і час паяння
Матеріал труби впливає на час нагрівання. Поліпропілен маркується літерами PN і цифрою. Цифра вказує на максимальний тиск, який витримує труба при температурі води 20 °C. Наприклад, труба PN25 витримає 25 атмосфер, PN10 – 10 атмосфер. Максимальний допустимий тиск знижується зі зростанням температури. Крім того, максимальний допустимий тиск впливає й на максимальну допустиму температуру води.
Широко поширені такі види поліпропілену:
- PN10 – на практиці «найслабші» труби, підходять для холодного водопроводу, витримують температуру до 40 °C;
- PN16 – використовуються для створення контурів теплої підлоги, витримують до 60 °C, для інших видів опалення не підходять;
- PN20 – підходять для води з температурою до 95 °C і широко застосовуються в системах опалення;
- PN25 – витримують понад 95 °C, часто використовуються, щоб підключити котел опалення, для облаштування найгарячіших ділянок.
Чим більша цифра після PN, тим щільніший матеріал труби та тим більше часу потрібно на нагрівання, утримання температури та охолодження під час паяння (або потрібно зробити паяльник трохи гарячішим). Паяння труб на воду відбувається за менший час і при нижчій температурі, ніж для опалення.
Вибирати трубу за маркуванням поліпропілену необхідно з запасом щодо тиску та температури – виробник вказує максимальні допустимі значення, тривалий вплив яких неприпустимий. При розрахунку враховуйте також заплановані в трубопроводі редуктори зниження тиску води.
І труби, і фітинги повинні бути не тільки одного діаметра, але й з одного матеріалу. В іншому випадку час і температура пайки пластикових труб і фітингів будуть різними, а надійне з'єднання не вийде.

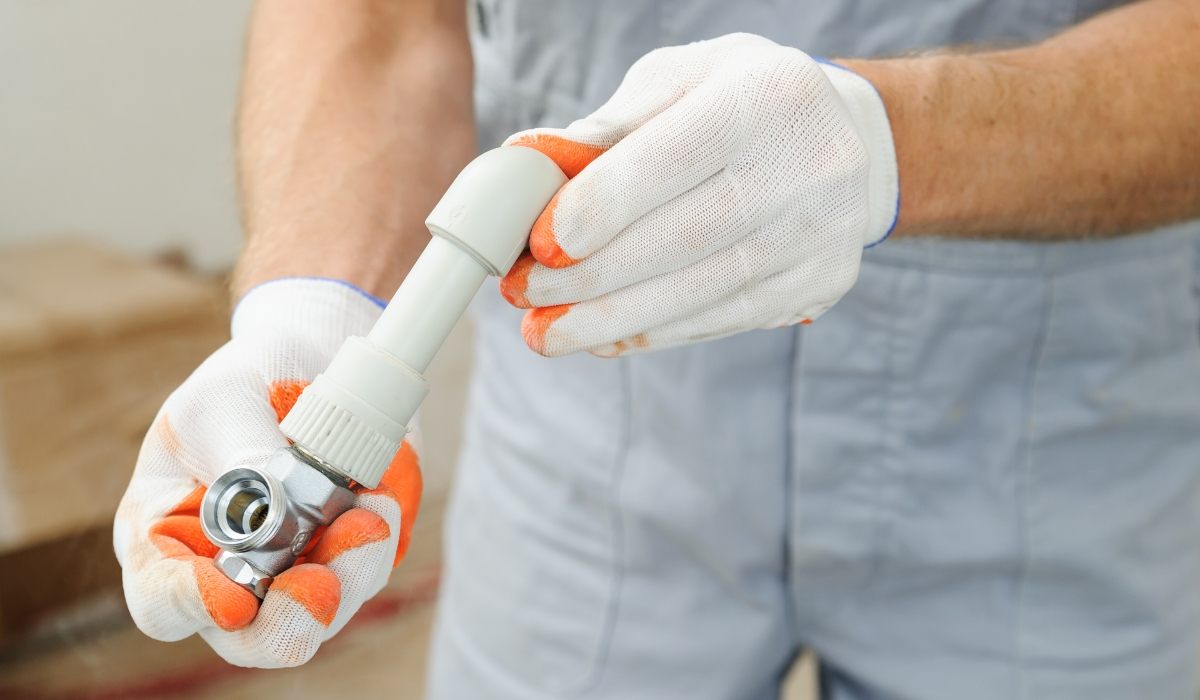

Час і глибина паяння
Глибина з'єднання – це нахлистом, тобто наскільки труба входить у фітинг. Зазвичай вона впирається у спеціальний обмежувач у фітингу. Зменшувати накладання не можна – якість з'єднання погіршиться.
Глибина паяння не впливає безпосередньо на час паяння. Але вона залежить від матеріалу та діаметра труби. Чим більший діаметр і щільніший матеріал, тим більша глибина паяння, оскільки потрібна більша площа для якісного з’єднання. Для труб діаметром 20–63 мм глибина паяння знаходиться в діапазоні 14–26 мм.
Глибина паяння вказується виробником матеріалів або визначається самостійно за відстанню обмежувача від краю фітинга.
Можливі проблеми, що супроводжують паяння труб
Неякісний шов під час паяння пластикових труб може вийти як у новачка, так і у досвідченого майстра. Ось основні проблеми та їхні причини:
- Погана герметичність, протікання з’єднання. Таке трапляється, якщо з’єднання не було знежирене, трубу вставили з перекосом або не на всю глибину пайки, або не було достатнього прогрівання.
- Звузився переріз прохідного каналу. Це відбувається через перегрів труби або занадто сильний тиск руками під час фіксації розплавлених компонентів.
- З'єднання легко руйнується. Причини – недостатній час або занадто низька температура паяльника для паяння труб.
- Тріщини в місці з'єднання. Виникають через низьку температуру паяння, недостатнє нагрівання паяльника, низьку температуру навколишнього середовища, надмірний тиск під час фіксації.
- Перекіс. Трубу крутили після встановлення у фітинг або нерівно відрізали.
- Труба не входить у фітинг під час паяння. Недостатній час нагрівання або температура паяльника (за умови, що обрано правильний діаметр).
- Труба легко входить у фітинг. Перетримали в паяльнику або встановлено занадто високу температуру паяльника (за умови, що обрано правильний діаметр).
- Пластик прилипає до насадки. Головка паяльника забруднилася або порушився тефлоновий шар на ній.
При виявленні таких несправностей з'єднання не намагаються відновити, а роблять його заново. Це необхідно навіть якщо трубу не вдалося вставити у фітинг. Якщо матеріали вже нагріваються, то шляху назад немає – або з'єднуєте правильно, або відрізаєте невдале з'єднання і робите заново.
Ми розглянули, як паяти пластикові труби, дізналися, які інструменти та матеріали для цього потрібні. З’ясували, які особливості є в цій роботі, які можуть бути помилки та як їх не допускати.
