Система отопления имеет важное значение, но также несет определенные риски, если не исправна. Если в ней возникает какая-либо неполадка, то появляется вероятность протечки. Под давлением теплоноситель может нанести травмы пользователям, повредить интерьер помещения, бытовую технику. А также любые неисправности приводят к отсутствию тепла зимой, что недопустимо. Инженеры оснащают здание всем для отопления и перед запуском проводят его тестирование. Дальнейшая работоспособность системы во многом зависит от пользователя. Одним из методов заранее выявить потенциально слабые места в отоплении является опрессовка системы отопления. Рассмотрим, что это, как выполнить и какой дает результат.
Что значит опрессовка труб

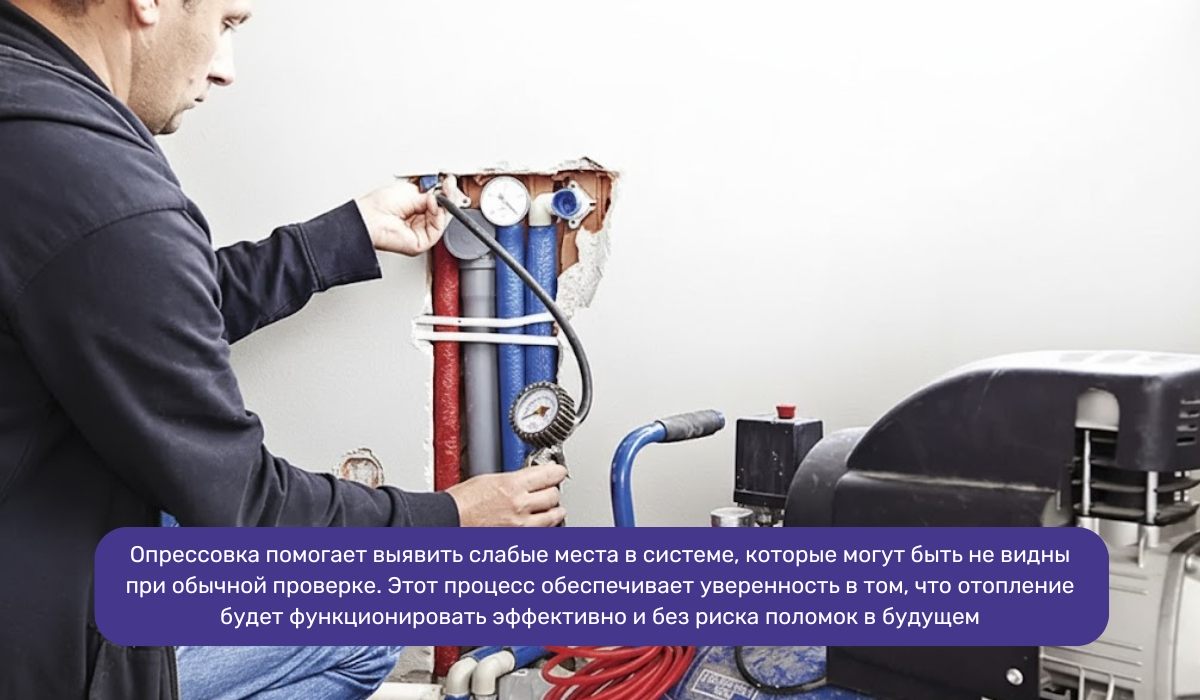

Опрессовка – это проверка герметичности системы отопления. Во время этого процесса отопительные контуры получают повышенное давление водой или воздухом, которое нагружает систему. Специалисты могут судить о том, есть ли где-то протечка, которая может привести к более серьезной аварии и сделать эксплуатацию отопления невозможной.
Опрессовка отопительной батареи, водяного теплого пола, полотенцесушителей, труб между ними и других устройств, используемых для обогрева в домах Украины, позволяет заранее предотвратить поломки. Благодаря этому пользователи получают гарантию, что в холодное время года отопление не подведет, не возникнет утечек, которые могут нанести травмы, ущерб имуществу и оставить без тепла.
Обратите внимание, что опрессовка должна выполняться только специалистом. Даже если есть все необходимое оборудование для этого, без нужных знаний можно навредить отопительной системе.
Опрессовка системы: перечень необходимого оборудования

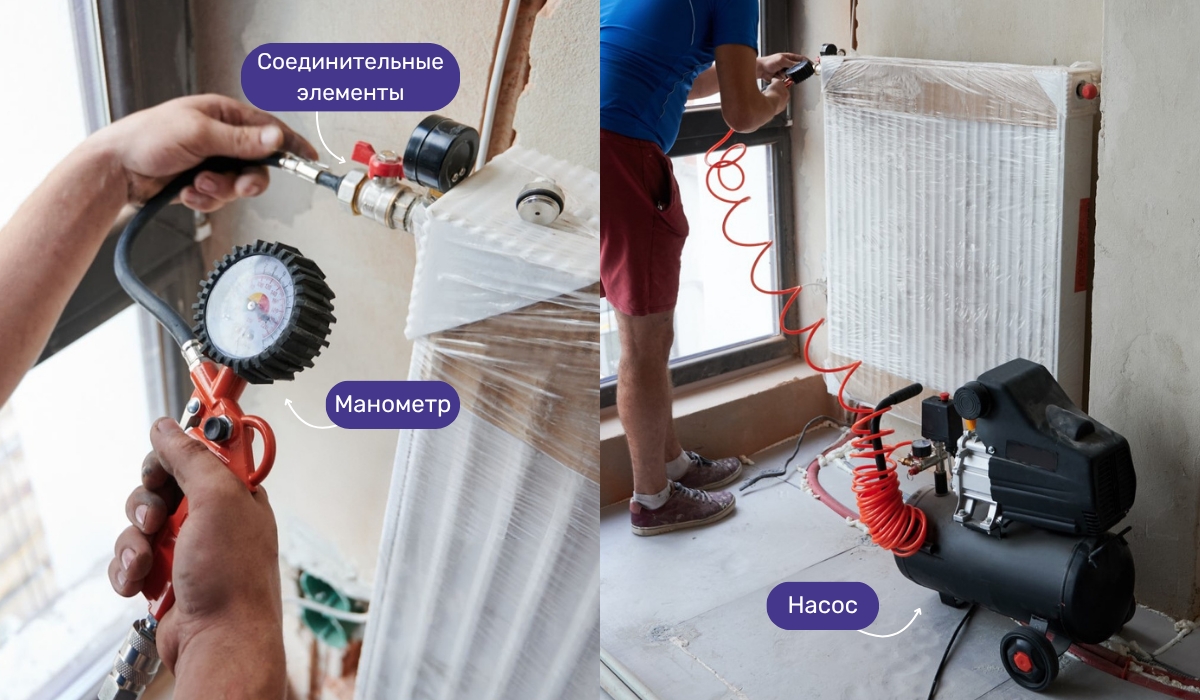

Чтобы выполнить опрессовку любой отопительной системы, понадобится следующее обязательное оборудование:
- Насос. Чтобы создать в отопительной системе необходимое давление, нужно купить электрические насосы. В самом простом варианте он может быть ручным – подходит для небольших систем. Если контур большой, то нужно использовать электрический насос. С таким можно сделать работу быстрее. В зависимости от выбранного типа опрессовки нужно подобрать насос: гидравлический для создания давления водой или пневматический для воздушной опрессовки.
- Манометр. Контроль давления при опрессовке обязателен. Этот инструмент позволит остановить работу насоса в нужное время, когда давление достигнет необходимого предела. А также по нему можно судить о падении давления, которое свидетельствуют о наличии протечки и негерметичного места в системе. Диапазон измерения манометра должен соответствовать давлению, используемому для опрессовки – до 10 бар обычно достаточно.
- Соединительные элементы. Различные инженерные сантехнические элементы понадобятся, чтобы можно было подключить насос и манометр к отопительной системе – пригодятся соединительные шланги, переходники, фитинги и другое.
Из инструментов пригодится стандартный набор для сантехнических и слесарных работ – различные ключи, отвертки и прочее. Из материалов может понадобиться вода или антифриз для наполнения отопительной системы.
Что такое опрессовка батарей гидравлическим способом и как она выполняется
Гидравлическая опрессовка применяется чаще пневматической. Судить о наличии негерметичных мест в системе отопления при таком тестировании можно, увидев протечку воды. Перед началом процесса необходимо отключить от системы отопления котел и циркулярные насосы. Эти приборы обычно не рассчитаны на превышение давления, которое будет при опрессовке.

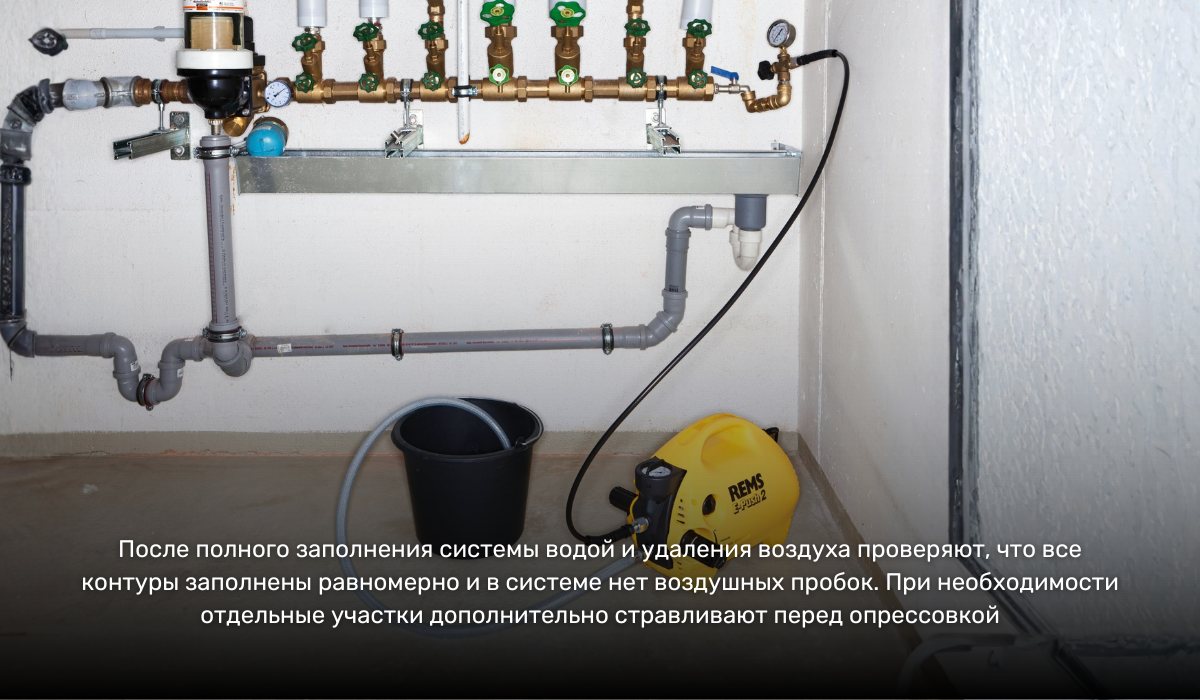

Если опрессовка выполняется в пустой системе отопления, то ее нужно правильно заполнить водой. Иногда систему заполняют горячей водой (около 45-60 °C), чтобы проверить работу при рабочей температуре. Если система завоздушилась во время заполнения водой, то перед началом работ необходимо удалить воздушные пробки. Если вода в системе уже есть, то сливать ее не обязательно – для опрессовки она тоже подойдет.
Затем к системе подключается гидравлический насос. С его помощью создается давление, превышающее рабочее в данной системе примерно в 1,5 раза. Давление необходимо повышать плавно, чтобы избежать гидроударов, которые могут привести к повреждению.
В таком состоянии с повышенным давлением система остается на некоторое время – от 30 минут до нескольких часов. В течение этого времени мастер делает следующее:
- с помощью манометра измеряет давление, не допускает его превышения выше критического и фиксирует его падение, если оно возникает;
- визуально осматривает всю систему отопления на предмет протечки воды.
Снижение давления свидетельствует о наличии протечки. Если это произошло, нужно прекратить опрессовку и найти поврежденное место системы. После его исправления можно продолжить тестирование.
Пневматическая опрессовка труб: что это и как происходит
Принцип действия пневматической опрессовки системы отопления аналогичен гидравлической, но есть определенные особенности. Пневматическую опрессовку нужно применять в случаях, если процесс выполняется во время мороза – тогда заполнять систему водой нельзя, потому что она замерзнет. Но в этом случае можно пойти еще и другим путем – использовать антифриз вместо воды и пневматической опрессовки. Кроме того, воздушная опрессовка пригодится, если вы уже установили оборудование относящееся ко всему для монтажа теплого пола водяного типа. Протестировать герметичность системы лучше пневматически, чтобы вода не повредила стяжку и подложку. Также воздушная опрессовка бывает необходима, если тестирование отопления происходит в условиях чистового ремонта и не допускается попадание воды на поверхности отделки.

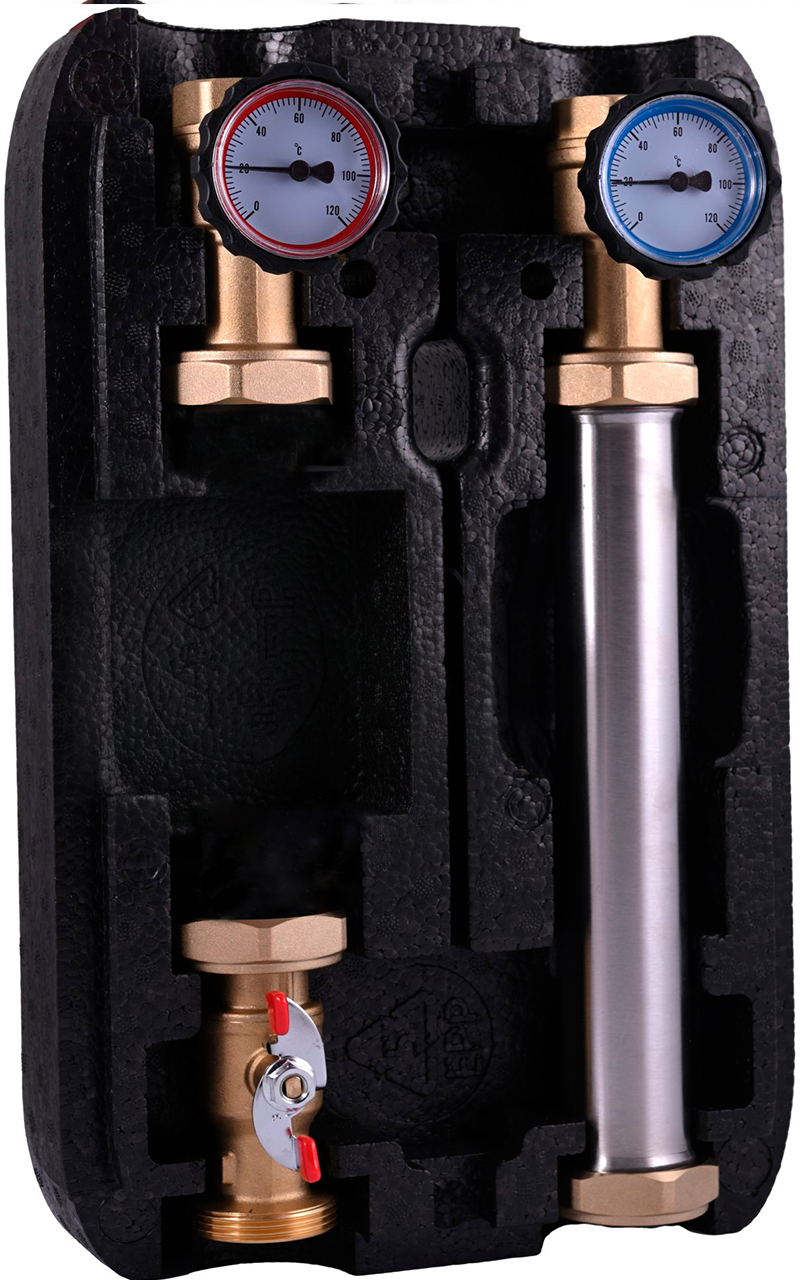

Если не отключить дополнительное оборудование, то после опрессовки придется купить насосные группы, так как они выйдут из строя – насосы не рассчитаны на сухой ход и высокое давление. Также рекомендуется отключить котел. Ручной или электрический пневматический насос подключается к системе и создает давление воздухом, которое превышает рабочее давление системы отопления примерно в 1,5 раза. В таком состоянии система остается на время от 30 минут.

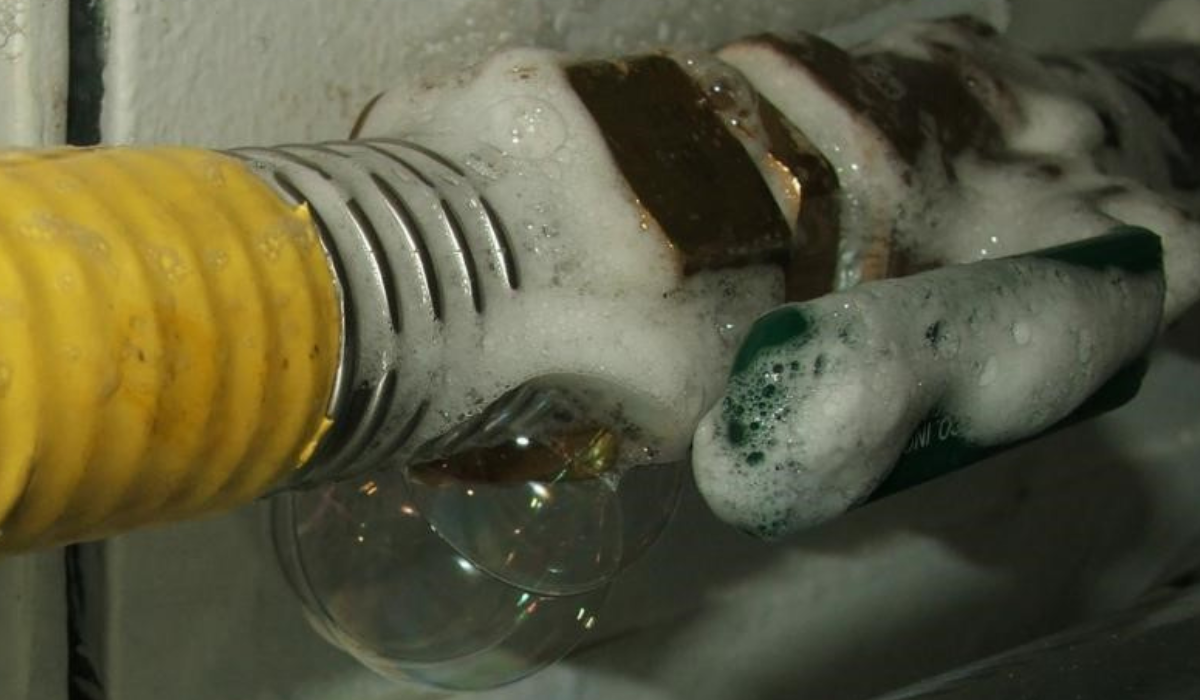

Специалист во время опрессовки также должен следить за манометром, не допускать критического повышения давления и фиксировать его падение. Падение давления означает утечку. Обнаружить утечку при пневматической опрессовке будет сложнее, так как визуально ее заметить нельзя. Ориентироваться нужно на шипение, которое говорит о выходе воздуха из системы. Если найти такие места не удается, а манометр говорит, что они точно есть, то нужно обработать мыльным раствором все стыки в системе – появление пузырьков на растворе свидетельствует об утечке. При обнаружении утечки опрессовка прекращается. Нужно исправить поврежденное место, а затем снова продолжить.
Каким должно быть давление опрессовки
Давление при опрессовке зависит от того, каким должно быть давление в системе отопления при работе в обычном, нормальном режиме. И для каждого случая оно будет разным. Вот основные показатели:
- В частном доме или нежилом сооружении, имеющем до 3 этажей, давление отопления находится в диапазоне 1,5-3 бар. Это также справедливо и для многоэтажных домов, где есть индивидуальное отопление. Например, некоторые котлы отопительные газовые, доступные в магазине, можно установить и в квартире.
- В доме на 4-5 этажа с централизованным отоплением давление отопительной системы составляет 2,5-4 бара.
- Если этажей 7-10, то поставщик тепла организует давление 5-10 бар.
- Для высоток, в которых этажность выше, давление может достигать 15 бар.
Чем больше в здании этажей, тем выше давление отопительной системы – нужно, чтобы теплоноситель дошел до самых высоких уровней. Но независимо от этажности, если отопление индивидуальное, давление не превышает 3 бара.
При опрессовке любым способом давление должно быть примерно в 1,5 раза выше, чем обычно. То есть, если в индивидуальном отоплении 2 бара, то при опрессовке нужно 3. Если 6 бар – нужно создать давление 9 бар. Тестирование именно в повышенном давлении даст гарантию того, что система будет исправно работать при нормальном давлении. Поняв необходимое давление опрессовки, нужно выбрать:
- насос, который способен создать такое давление;
- манометр, который может измерять данный диапазон.
Повышать давление нужно постепенно. Гидро- и пневмоудары приведут к повреждению отопительного оборудования.
Зачем и как при опрессовке отключать котел, насос и другое оборудование

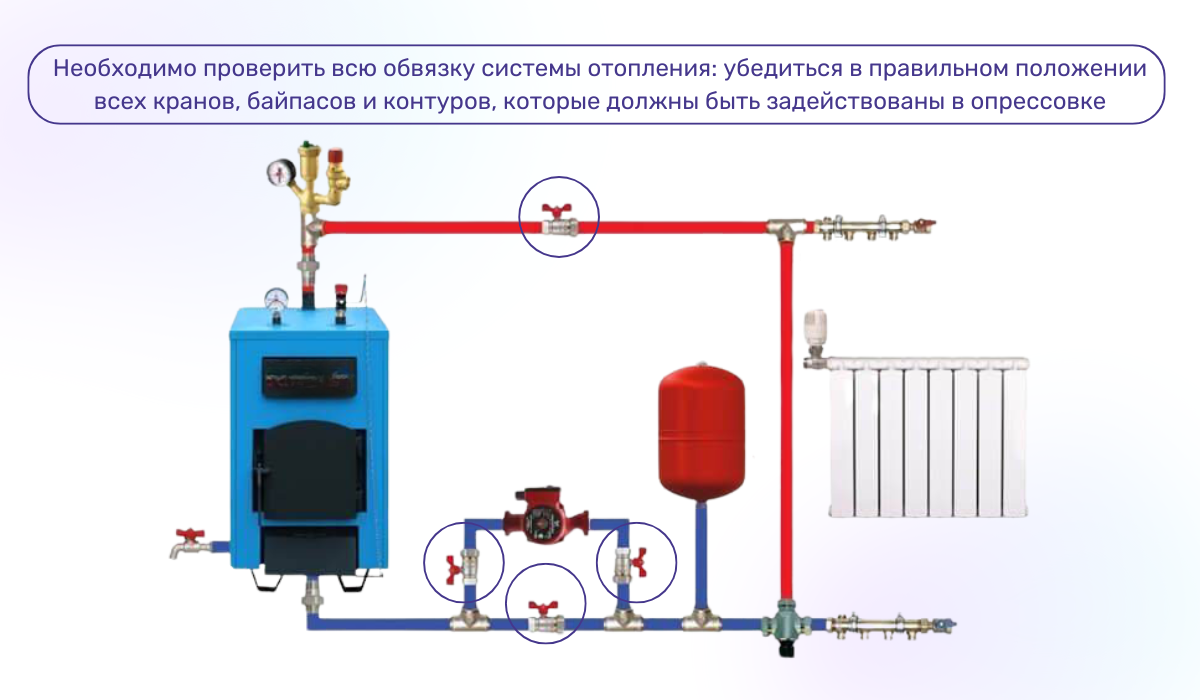

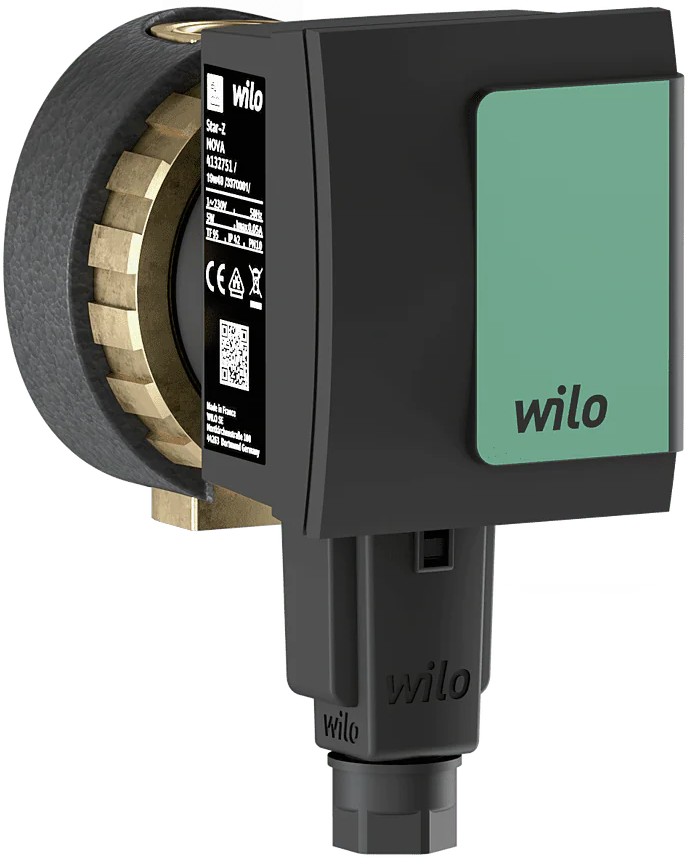

Котел, насос, теплонасосные системы для отопления и некоторое другое оборудования обычно рассчитываются только на рабочее давление и при его превышении могут выйти из строя. Во время опрессовки давление повышается. Поэтому это оборудование рекомендуется отключить. Сделать это можно запорными кранами, если они предусмотрены – отключить необходимо подачу и обратку. Некоторое оборудование оснащается байпасами – перемычками между входом и выходом воды. Тогда можно включить байпас и высокое давление пойдет по нему, а не по устройству. Также перед началом опрессовки нужно отключить оборудование от электропитания.
Отключению подлежит и другое оборудование в отопительной системе, которое не способно выдержать высокое давление, если оно есть. Если котел, насос поддерживают повышенное давление, которое будет использовано при опрессовке, то отключать их не обязательно.
Что делать, если опрессовка трубы показало протечку
Если при опрессовке обнаружилась утечка, то тестирование необходимо остановить и провести восстановление негерметичного места. В зависимости от типа повреждения, используют один из способов устранения неполадки:

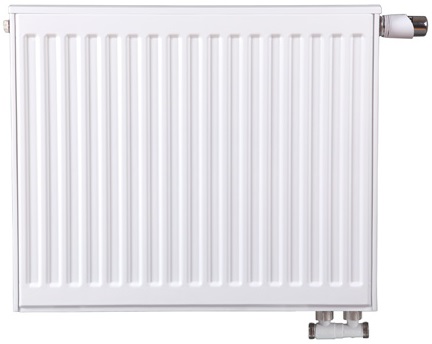

- Чаще всего протечка возникает в местах стыков. Например, если протекает панельный радиатор отопления, то искать нужно в месте его соединения с трубой. Тогда стык следует разобрать и собрать заново с использованием необходимых изолирующих материалов – пакли, ФУМ-ленты, герметика.

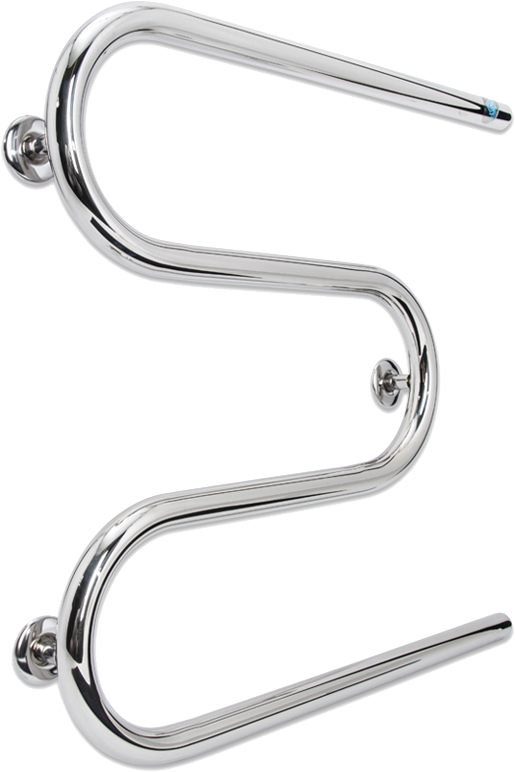

- Проблема может появиться в месте сварного шва в соединении труб, батарей. Если протечка на трубе, то можно восстановить соединение повторной сваркой. Воду при этом придется откачать (если выполнялась воздушная опрессовка, то воздух не помешает сварке). Если повреждение на каком-либо оборудовании – например, вы купили водяной полотенцесушитель в ванную, а он протекает на сварном шве, то лучше вернуть его в магазин, если условия гарантии допускают это.
- Гораздо реже протечка возникает из-за образования трещин в трубах, радиаторах. Это бывает из-за удара в этом месте, наличия холодной воды при морозе или естественного износа оборудования (естественный износ происходит обычно не раньше, чем через 30 лет эксплуатации).
После устранения протечки опрессовка продолжается. Особое внимание уделяется отремонтированному месту.
Когда выполняется опрессовка труб отопления
Задача опрессовки системы отопления – предупреждение неисправностей. Выполнять этот процесс необходимо в следующих случаях:
- если система обогрева новая, еще не была в эксплуатации – перед запуском нужно сделать опрессовку, чтобы зимой иметь гарантированно рабочее отопление;
- если отопление уже было в эксплуатации, но в него внесли изменения, например, добавили радиатор, водяной полотенцесушитель, поменяли котел – нужно опрессовать и особое внимание уделить местам, где были изменения;

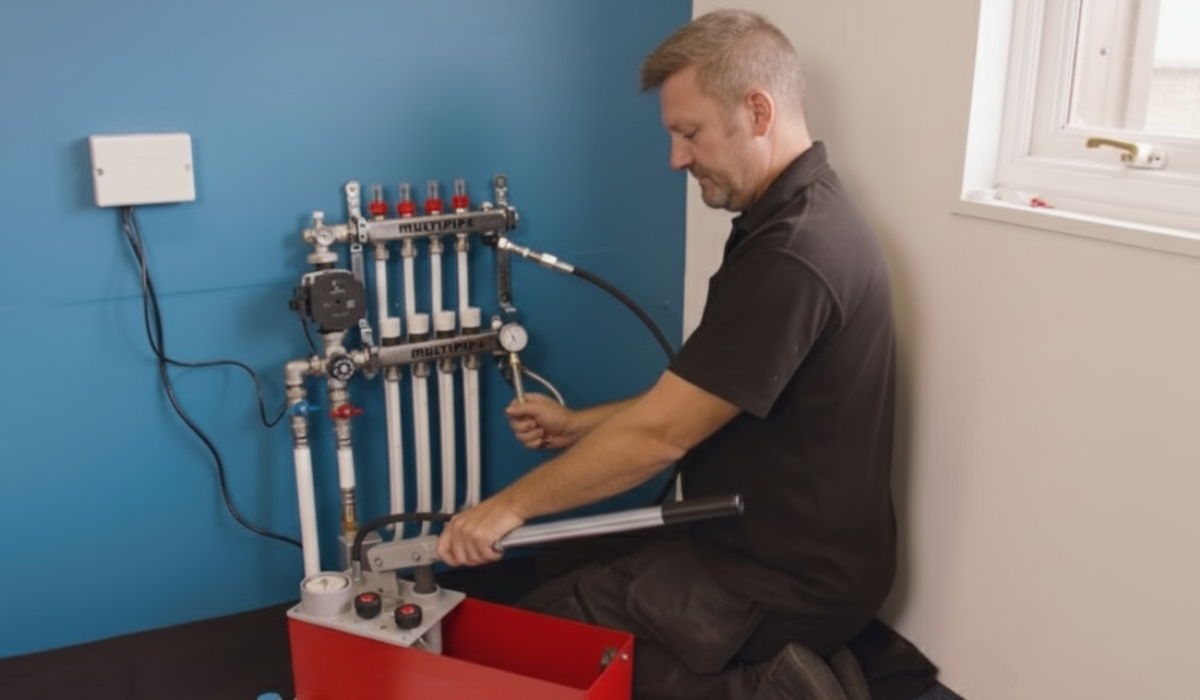

- рекомендуется проводить сервисное обслуживание систем отопления в Киеве и других городах с централизованным отоплением ежегодно перед отопительным сезоном.
Теперь вы знаете, как происходит проверка системы отопления на герметичность с помощью опрессовки, какого типа она бывает и в каких случаях это нужно делать.
