Электрический теплый пол является комфортным способом отопления. Но чтобы получить от него все преимущества и пользоваться им безопасно, нужно правильно выполнить его монтаж. Разберем в этом материале схемы укладки электрического теплого пола. На сегодняшний день продажа пола с подогревом осуществляется из ассортимента, в котором присутствует разнообразие различных типов обогревательного оборудования. И схема укладки теплого пола электрического отличается для каждого из них.
Схема подключения электрического теплого пола кабельного типа

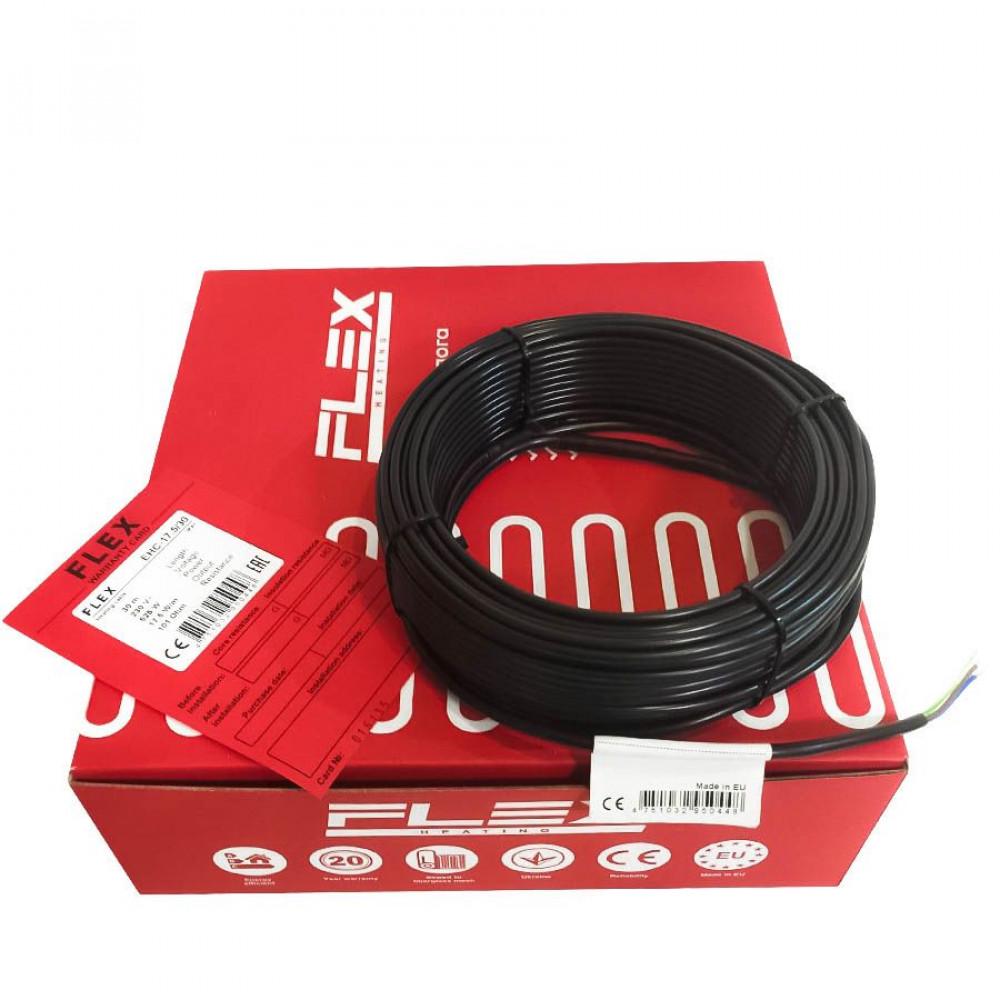

Кабельные теплые электрические полы представляют собой гибкий провод – в магазине они доступны в большом ассортименте. Когда через такой кабель проходит электричество, он нагревается. Необходимо помнить, что если планируется кабельный теплый пол электрический, схема для одножильного и двухжильного будет разной. У каждого из них есть свои особенности.
Схема подключения одножильного теплого пола
Одножильный тип имеет самую сложную схему укладки среди всех электрических теплых полов. Такое отопление чаще применяется на улице, складах, цехах и других промышленных помещениях.
Как и любое электрическое устройство, такой теплый пол подключается к питанию через два провода. Но поскольку он одножильный, возникает сложность – второй конец необходимо обязательно подвести к первому –так, чтобы питание подключалось в одном месте.
Монтаж кабеля теплого пола начинается с того места, где будет размещен терморегулятор и источник питания. Затем кабель размещается на заранее подготовленной поверхности обычно в виде змейки. Шаг укладки составляет 10-15 см. Как уже было сказано, работая с одножильным нагревательным кабелем, необходимо помнить, что его укладка должна предусматривать возврат конца нагревателя к тому месту, от которого змейка начиналась. Это позволит сделать полноценное соединение кабеля теплого пола. При этом возврат должен быть не «холостым» (не просто проводом, протянутым ровной линией от конца змейки), а также в виде змейки, которая тоже будет нагреваться и играть полезную роль.
Помните, что нельзя обрезать или удлинять одножильный кабель. Приобретите нагревательный кабель теплого пола в магазине необходимой вам длины, заранее сделав замеры.
В результате раскладка кабеля теплого пола должна привести к тому, что в одном месте находятся обе контактные муфты. К этим муфтам подключается питание и терморегулятор. Термодатчик размещается на расстоянии 50-100 см от стены, напротив панели терморегулятора и устанавливается между петлями змейки. Термодатчик и его провод необходимо разместить в гофрированной трубе с заглушкой на одном конце. Должна быть реализована рекомендованная производителем схема подключения электрического теплого пола к его дополнительному оборудованию.
Во время укладки кабель не нужно сразу фиксировать к полу, поскольку в процессе работы планировка может измениться. Только после того, как удалось свести оба конца в одном месте и разместить теплый пол по правильной схеме, можно осуществлять монтаж и фиксировать кабель к полу. Фиксация происходит с помощью монтажной ленты из металла или полимерного материала, клейкой ленты или на стеклосетке с хомутами.
Важно помнить, что электрическая схема теплого пола предусматривает обеспечение надежного контакта в муфтах нагревательного кабеля и у термодатчика, поскольку его повреждение в будущем исправить будет сложно. Это зависит и от качества оборудования, поэтому важно подобрать надежный теплый пол от хорошего бренда и подходящий для имеющихся условий эксплуатации. После укладки и тестирования работоспособности теплого пола можно приступать к размещению финишного покрытия.

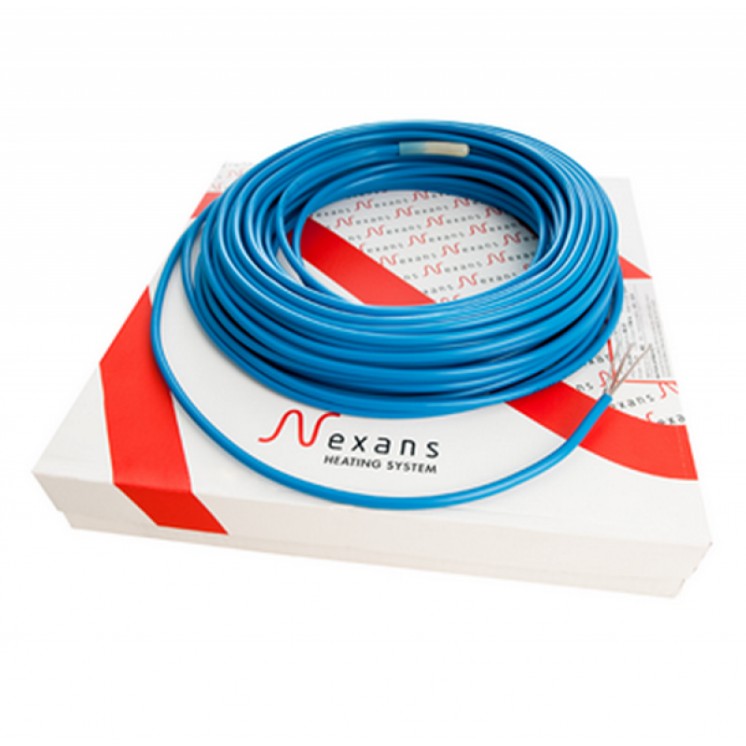

Схема укладки электрического теплого пола двухжильного типа
Чаще всего двухжильный нагревательный кабель в Киеве и других населенных пунктах устанавливается в жилых помещениях. Его преимущество в более простой схеме укладки, так как нет необходимости планировать размещение кабеля таким образом, чтобы он заканчивался там, где начинался. Питание также осуществляется по двум проводам, но оба они находятся на одном конце нагревательного кабеля.

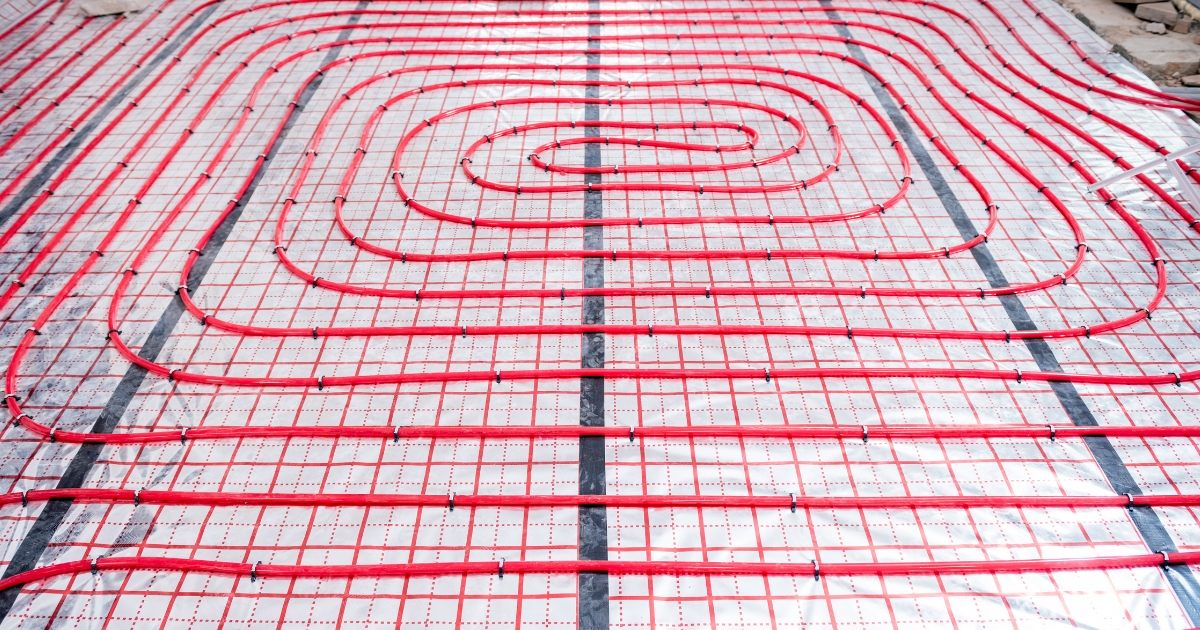

Перед тем как укладывать кабельный теплый пол, нужно выбрать место размещения терморегулятора для управления, там будет начало. Одножильный нагревательный кабель раскладывается в виде змейки, улитки или по другой схеме по заранее подготовленному полу, на котором уже размещен термоизолирующий слой. Конец кабеля может остаться в любом месте, не имеет значения где именно, подключение производится без него. Помните, что такой нагреватель также запрещено резать и удлинять.
Подключение двухжильного кабеля теплого пола осуществляется через муфту. Размещение термодатчика не отличается от одножильного кабельного теплого пола – 50-100 см от стены и между петлями, возле терморегулятора, в гофрированной трубе. Помните, что используя одножильный нагревательный кабель для теплого пола, подключение также нужно выполнять надежно и качественно, чтобы по мере эксплуатации контакты не нарушились.
Фиксировать кабель сразу также не стоит, так как по мере его размещения, раскладка греющего кабеля теплого пола может измениться. Только после того, как теплый пол разложен, как необходимо, можно приступать к его фиксации к полу. Фиксация выполняется на монтажную или клейкую ленту, а также возможна на сетку с хомутами. Затем нужно протестировать обогрев. Убедившись, что электрические теплые полы под ламинат, линолеум или паркет работают исправно, можно приступать к укладке финишного покрытия.

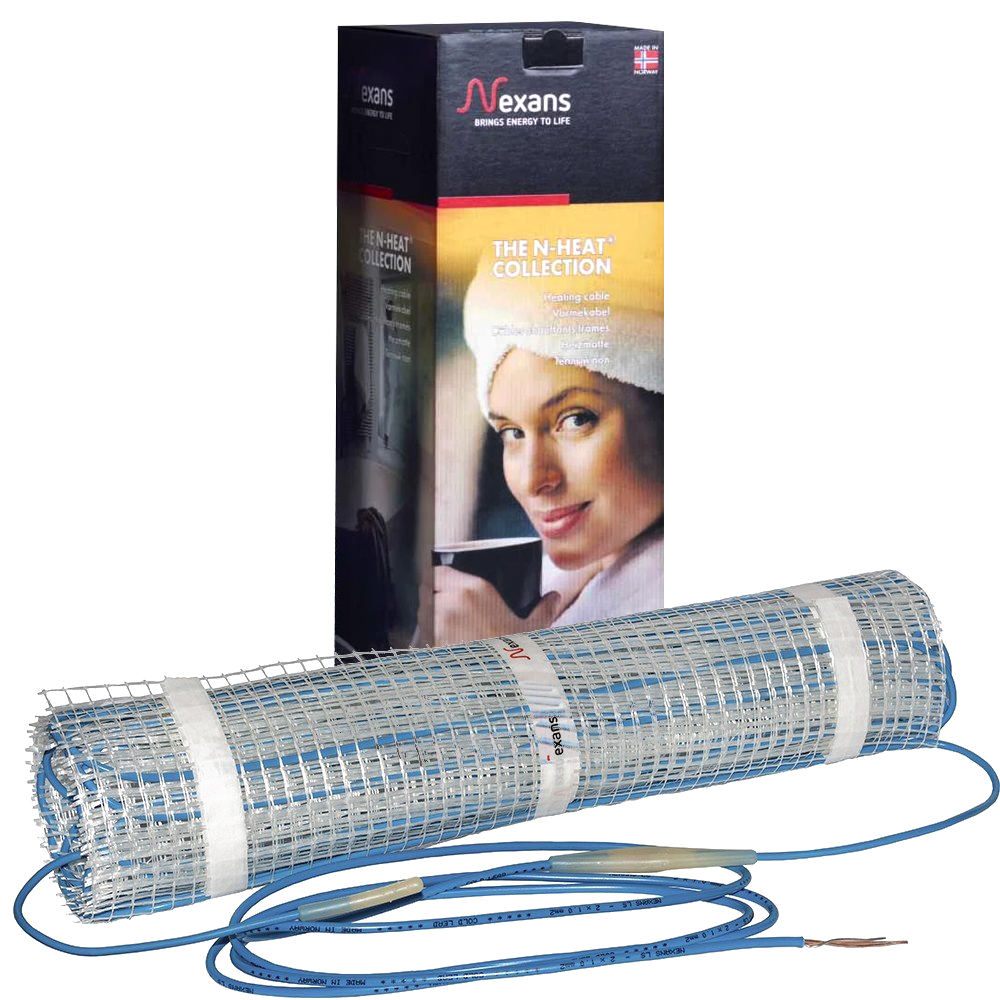

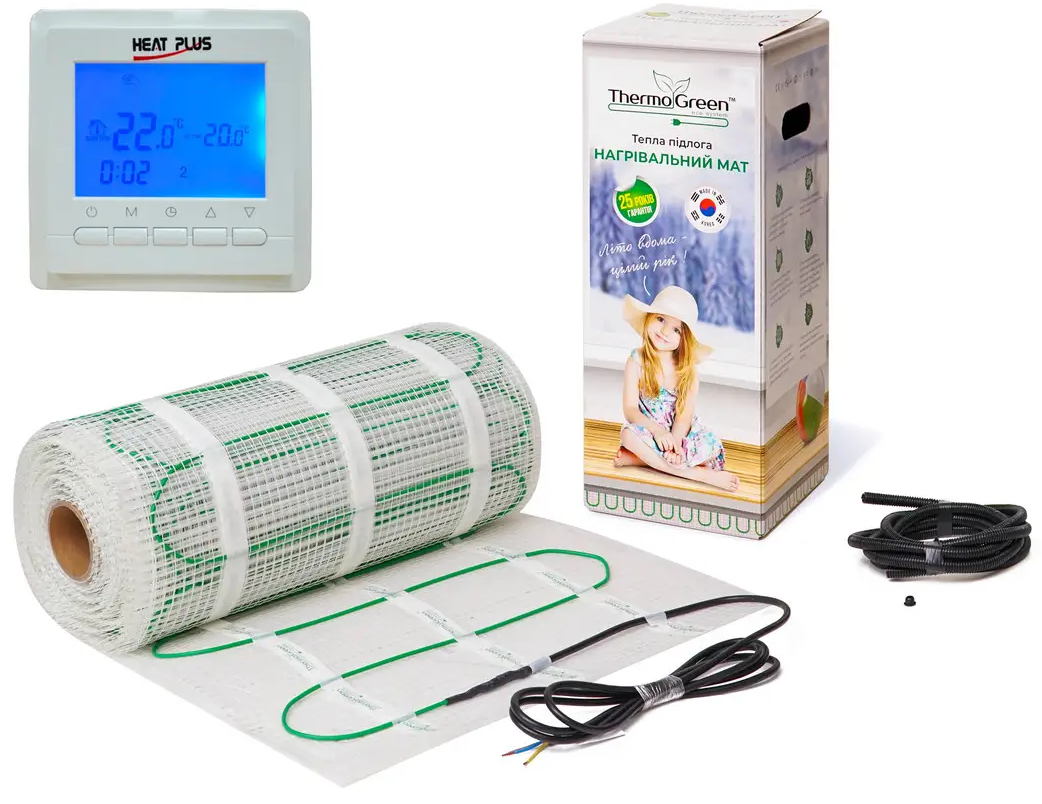

Как уложить электрический теплый пол – схема для матов

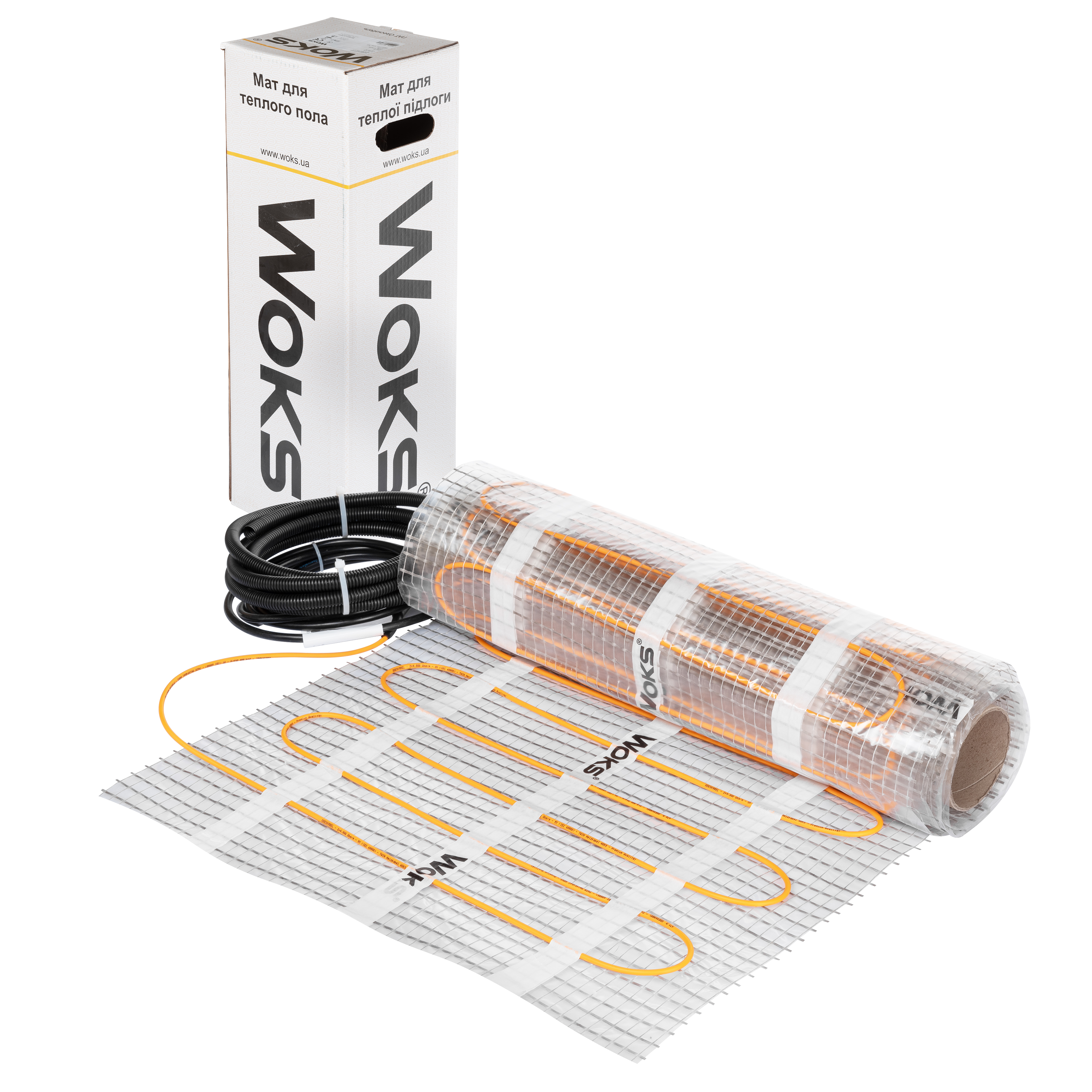

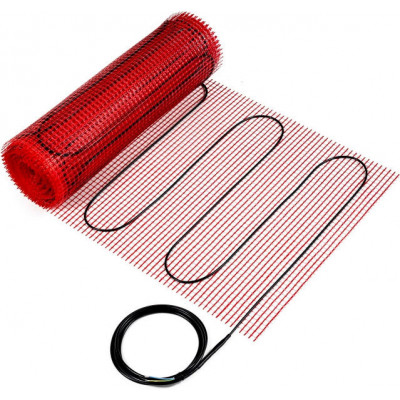

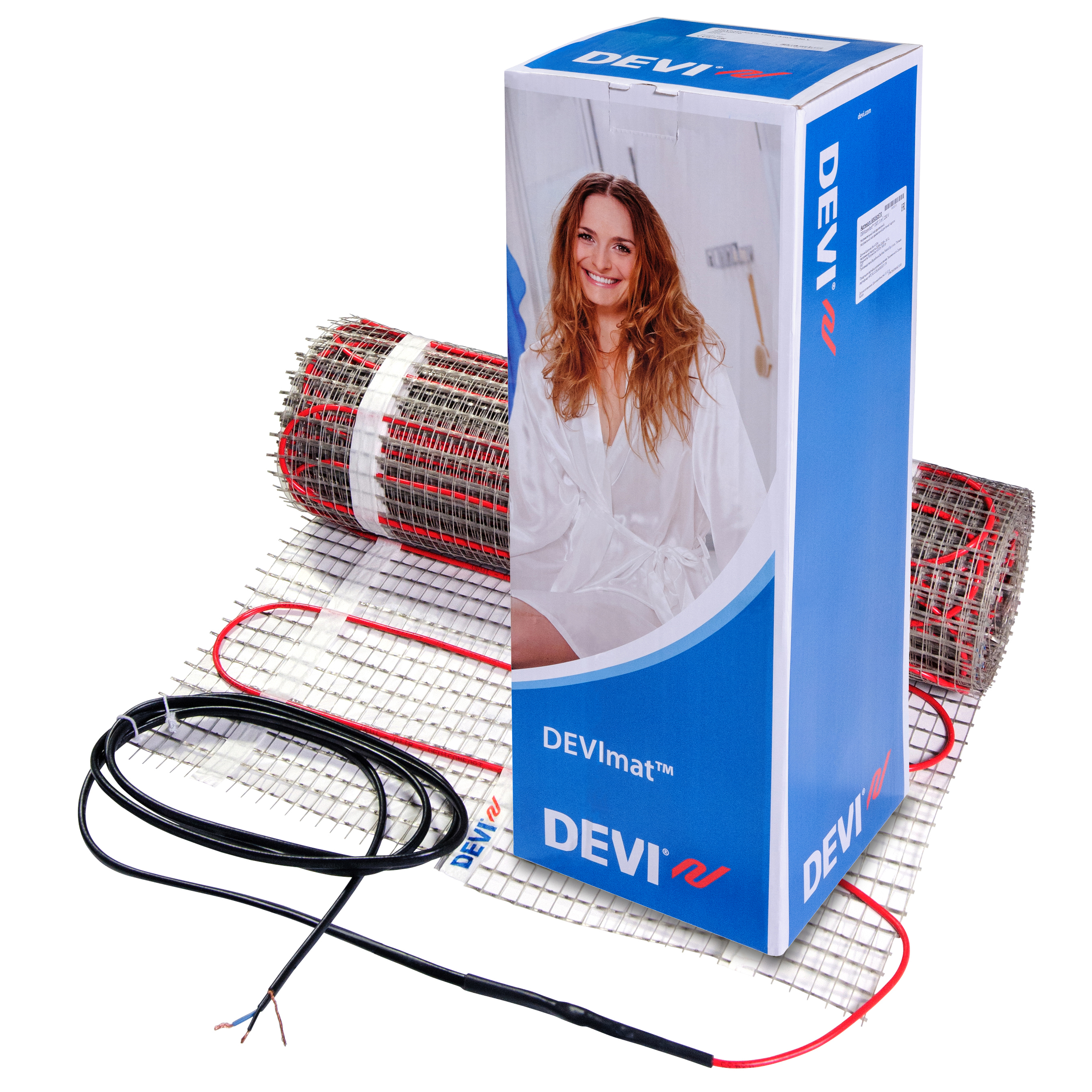

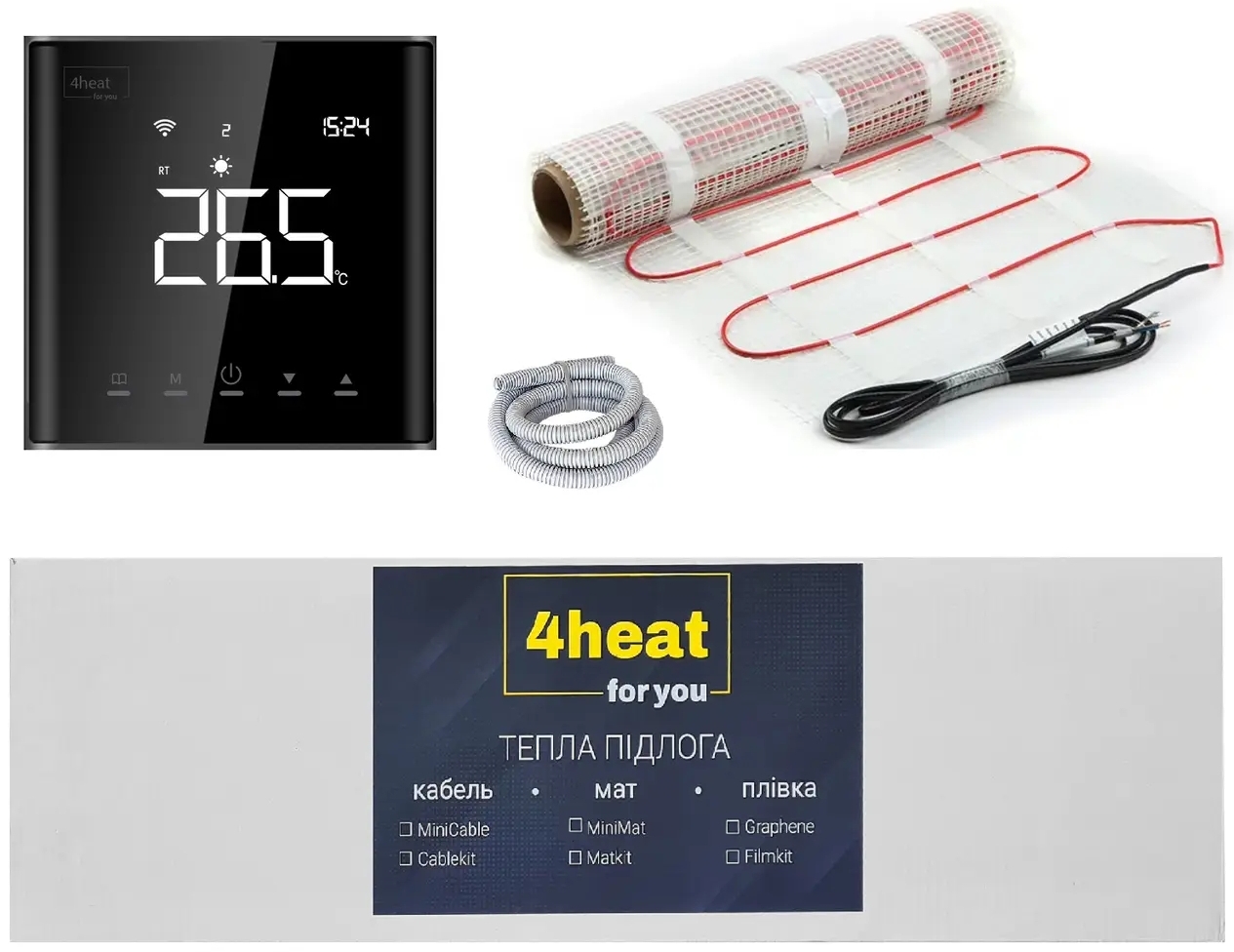

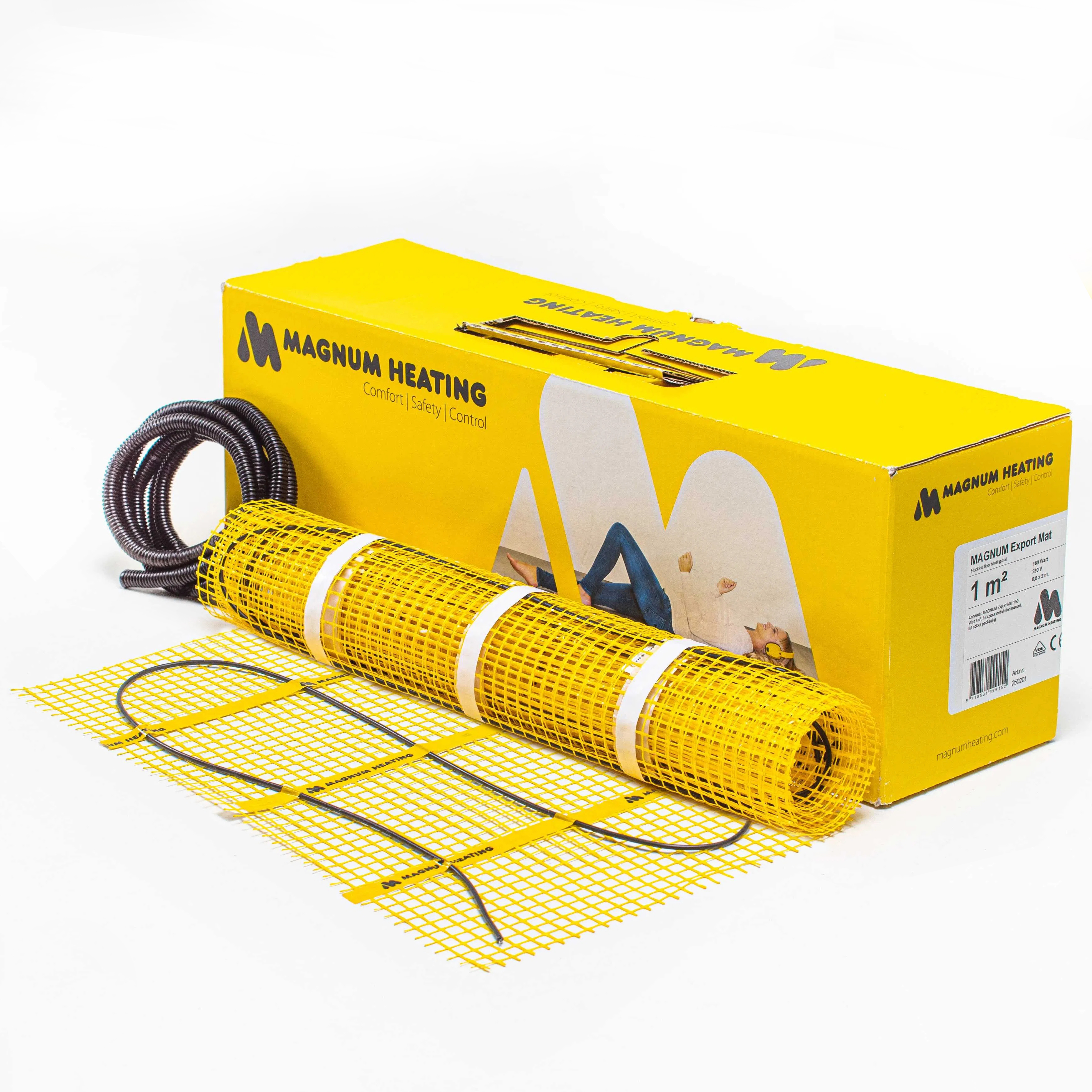

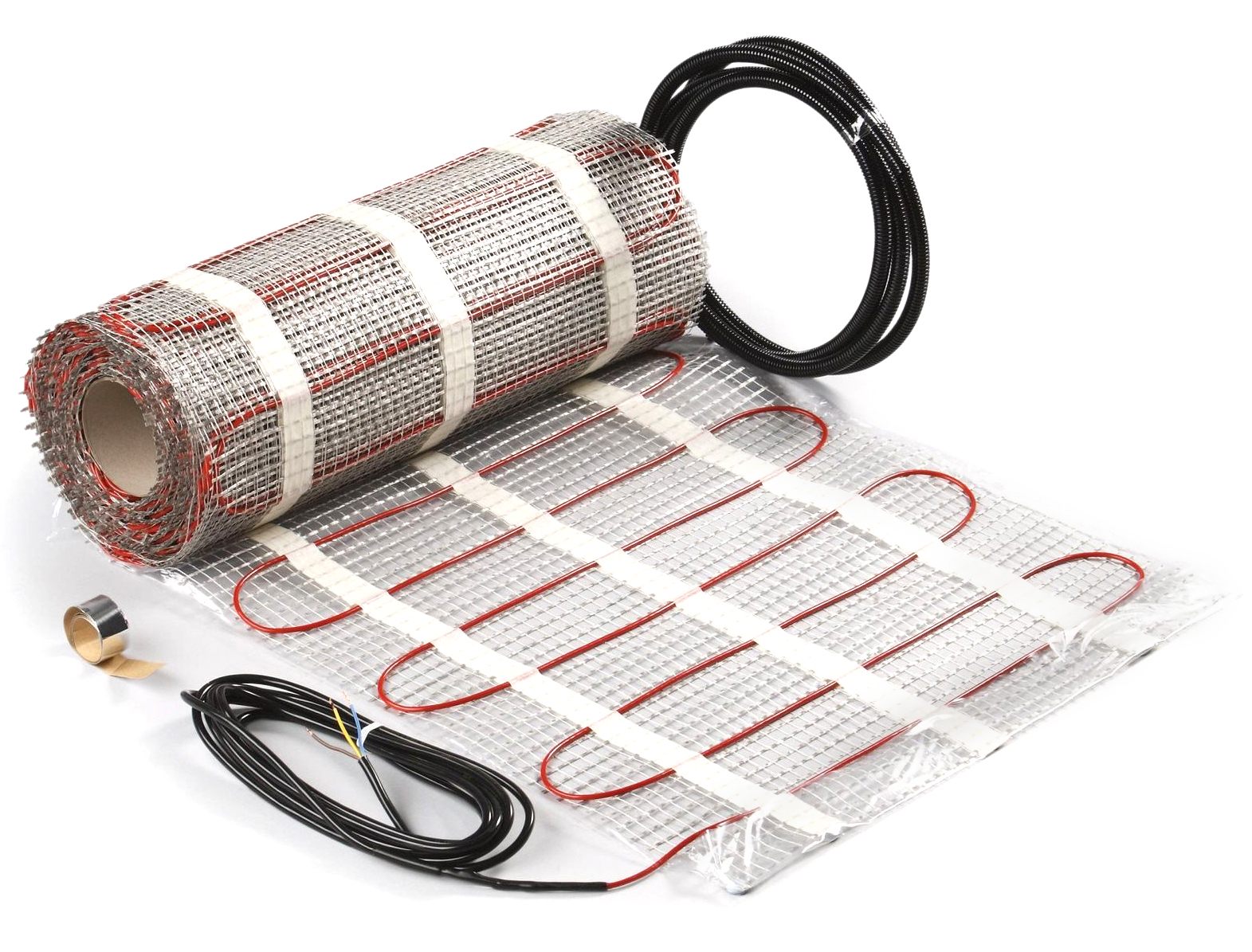

Нагревательный мат – это тот же нагревательный кабель, только прикрепленный к пленке, основе. Как правило, в конструкции нагревательного мата электрического, доступного в ассортименте интернет-магазина, используется двухжильный кабель с небольшой площадью сечения, тонкий. Такое отопительное устройство чаще всего применяется в жилых помещениях.
Начинать раскладку нагревательного мата также необходимо от стены, где будет размещен терморегулятор. Затем мат нужно развернуть (он продается рулонами) по площади заранее подготовленного пола.
Само основание мата можно разрезать в любом месте, но резать кабель запрещено. Поэтому, когда в схеме раскладки понадобится сделать поворот, нужно аккуратно разрезать основание нагревательного мата, не повреждая инструментом кабель. После этого необходимо сделать нужный поворот по схеме и продолжить разворачивание рулона с матом. Таким образом нужно поступать на каждом повороте – резать основу, не повреждая кабель, поворачивать и продолжать.
Преимущество размещения нагревательного мата перед кабелем в том, что не нужно следить за соблюдением шага укладки. Он в любом случае будет одинаковым. Производители предлагают маты с разной длиной и шириной – перед покупкой нужно сделать тщательный замер и уже иметь какой-то план схемы укладки.
Нагревательный мат может быть с самоклеящейся основой или обычным. В первом случае нужно быть внимательным – отклеить уложенный мат без повреждений будет сложно. Если есть вероятность, что схема по мере раскладки может измениться, не нужно снимать защитный слой самоклейки. Если основа не самоклейка, то после укладки она фиксируется дюбелями, скотчем или другими креплениями. При укладке электрического теплого пола под линолеум (мягкое покрытие, которое может сдвинуться), нужно обеспечить надежную фиксацию мата – его сдвиг недопустим.
После укладки нагревательный мат подключается к питанию и терморегулятору. Среди товаров для монтажа теплого пола можно найти специальные коннекторы для мата – с их помощью осуществляется электрический контакт. Также можно воспользоваться методом пайки, который при наличии умений и навыков будет более надежным, чем коннекторы. Кроме этого, нужно установить термодатчик между петлями кабеля на основе и подключить его. Затем можно тестировать и устанавливать финальное покрытие.
Схема электрического теплого пола пленочного типа

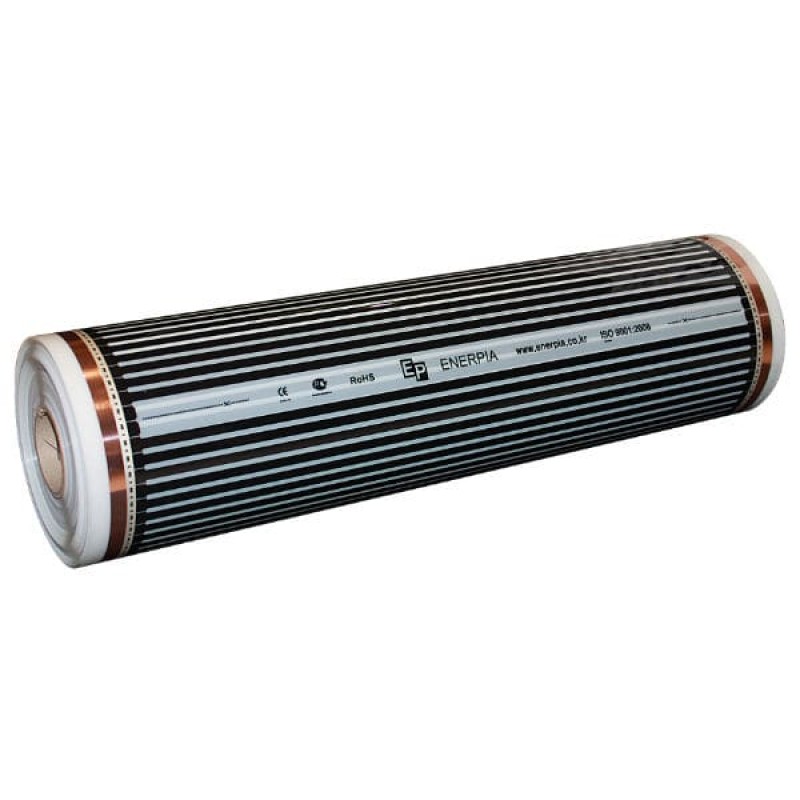

Пленочный теплый пол является инфракрасным обогревательным оборудованием. Он также часто применяется в жилых помещениях. Внешне он похож на мат и тоже продается в рулонах, но имеет принципиальные отличия как по конструкции, так и по схеме укладки.
Во-первых, основа ИК теплого пола намного тоньше, поэтому укладывать его нужно осторожно – повреждение приведет к непригодности. Во-вторых, разрезать такую пленку можно не в любом месте, а только там, где предусмотрел производитель. Эти места обозначаются заметной линией, на которой могут быть нарисованы ножницы. Линии отреза находятся обычно на расстоянии 20-25 см друг от друга. В других местах разрезать пленку запрещено. Оперируя с электрическим пленочным теплым полом, помните, что нужно обязательно изолировать токопроводящие медные проводники, которые на линии реза оказываются оголенными. Иначе может произойти замыкание и повреждение. Для изоляции используйте мастику или битумную ленту.
Пленочный теплый пол подключается к питанию аналогично мату. Но также есть отличия. Для обнажения контактов подключения необходимо снять защитную пленку с медных проводников. Затем понадобится специальная клипса, зажим. Он состоит из контактных площадок и гильзы. В гильзе нужно разместить кабель питания и обжать ее с помощью пассатижей. Затем необходимо закрыть клипсу на месте медного контакта, также могут понадобиться пассатижи для фиксации. Отдавайте предпочтение аксессуарам и товарам для отопления хорошего качества и известных брендов, так как нарушенный контакт исправить будет сложно – в магазине доступен выбор.
Если используется пленочный электрический теплый пол, схема подключения также предусматривает наличие терморегулятора и датчика температуры. Датчик размещается на нижней стороне пленки на расстоянии не менее 10 см от ее края на черной (не проводящей электричество) полосе. Датчик и его провод также укладываются в гофре. Манипулируя пленочным электрическим теплым полом под плитку, ламинат, линолеум, паркет обязательно изучите инструкцию – у некоторых моделей, доступных на рынке Украины, могут быть свои особенности, которые необходимо учесть при разработке схемы укладки.
После укладки пленки и подключения по схеме нужно провести испытания. Если все в порядке, то можно укладывать финишное покрытие.
План электрического теплого пола – полезные советы по разработке схемы монтажа
Наш опыт, наработанный практикой, позволяет нам поделиться с вами несколькими советами, которые помогут спланировать схему укладки теплого пола более эффективно и легко. Мы рекомендуем следующее:
- Доверяйте работу специалистам. Любой населенный пункт предлагает большой выбор мастеров – Львов, Харьков, Киев: монтаж теплого пола лучше доверить профессионалам.
- Выбирайте теплый пол по геометрии площади. Если форма площади, где будет размещен теплый пол, простая, то выбирайте мат или пленку – реализовать схему в таких условиях будет легко. Если геометрия сложная, то лучше кабельный теплый пол – монтаж и укладка в этом случае будут проще.
- Соблюдайте шаг укладки кабельного теплого пола. Для равномерного и эффективного нагрева двухжильный и одножильный кабельный теплый пол должен быть размещен по всей площади с одинаковым шагом – 10-15 см. Для упрощения этой задачи, перед тем как установить кабельный теплый пол, рекомендуется приобрести подложку с канавками. В канавки укладывается кабель и тогда контролировать шаг уже не потребуется.
- Не размещайте нагревательные элементы под предметами. Теплый пол любого типа должен быть только под открытой поверхностью пола. Поэтому его не нужно размещать в тех местах, где будет стоять мебель, сантехника или крупная стационарная техника. Это приведет к тому, что тепло будет отводиться хуже и нагревательные элементы, а также финишное покрытие пола перегреются. А также некоторые предметы (сантехника и бытовая техника) могут испортиться от излишнего нагрева.
- Определите назначение теплого пола. Если теплый пол будет использоваться в качестве основного источника тепла, то схема раскладки должна покрывать не менее 70 % площади пола. Если как дополнительное, то можно меньше.
- Нарисуйте схему размещения. Перед установкой теплого пола любого вида рекомендуется зарисовать схему размещения. Во-первых, это позволит наглядно представить все до начала работы. А, во-вторых, в будущем, если понадобится переместить мебель, разместить новую, сделать отверстие в полу, план нагревательных элементов поможет сориентироваться.
- Не допускайте нахлеста нагревательных элементов. Нельзя, чтобы кабели, маты или пленки накладывались друг на друга. Это приведет к перегреву, выходу из строя или короткому замыканию. Это особенно опасно для деревянного покрытия, которое легко воспламеняется. Несмотря на то, что цены на теплый пол под паркет не отличаются от обогрева под другие покрытия, при монтаже электрооборудования под дерево нужно быть особенно внимательным.
- Проверьте теплый пол заранее. Не стоит сразу начинать укладку нагревателей по схеме. Сначала проверьте теплый пол, измерив его сопротивление мультиметром (допустимое значение указано в инструкции). Но ни в коем случае не включайте теплый пол в свернутом в рулон состоянии – перегреется.
- Правильно размещайте термодатчик. Термодатчик должен быть размещен не на нагревательных элементах, а между ними. Так он будет измерять температуру наиболее точно и объективно.
- Соблюдайте отступы. Планируйте схему так, чтобы нагревательные элементы теплого пола размещались на расстоянии не менее 50 мм от стены. Если есть радиатор отопления или другой стационарный отопительный прибор, то от него отступить нужно не менее 100 мм.
- Учитывайте монтаж муфты теплого пола электрического. Муфта кабельного теплого пола больше по диаметру, чем сам кабель. Поэтому схема должна предусматривать углубление для него в подложке. Обычно его нужно вырезать самостоятельно.
Выбирайте подходящий линолеум. Линолеум, в отличие от других напольных покрытий, мягкий материал. Поэтому есть вероятность его смещения, деформации. Отсюда два совета. Во-первых, правильно выбирайте линолеум, который подходит для укладки теплого пола. Во-вторых, надежно фиксируйте нагревательные элементы, чтобы они точно не сместились, даже если покрытие сместится.
