Електрична тепла підлога є комфортним способом опалення. Але щоб отримати від неї всі переваги та користуватися нею безпечно, потрібно правильно виконати її монтаж. Розберемо в цьому матеріалі схеми укладання електричної теплої підлоги. На сьогодні продаж підлоги з підігрівом здійснюється з асортименту, в якому присутня різноманітність різних типів обігрівального обладнання. І схема укладання теплої підлоги електричної відрізняється для кожного з них.
Схема підключення електричної теплої підлоги кабельного типу
Кабельні теплі електричні підлоги являють собою гнучкий провід – в магазині вони доступні в великому асортименті. Коли через такий кабель проходить електрика, він нагрівається. Необхідно пам'ятати, що якщо планується кабельна тепла підлога електрична, схема для одножильного і двожильного буде різною. У кожного з них є свої особливості.

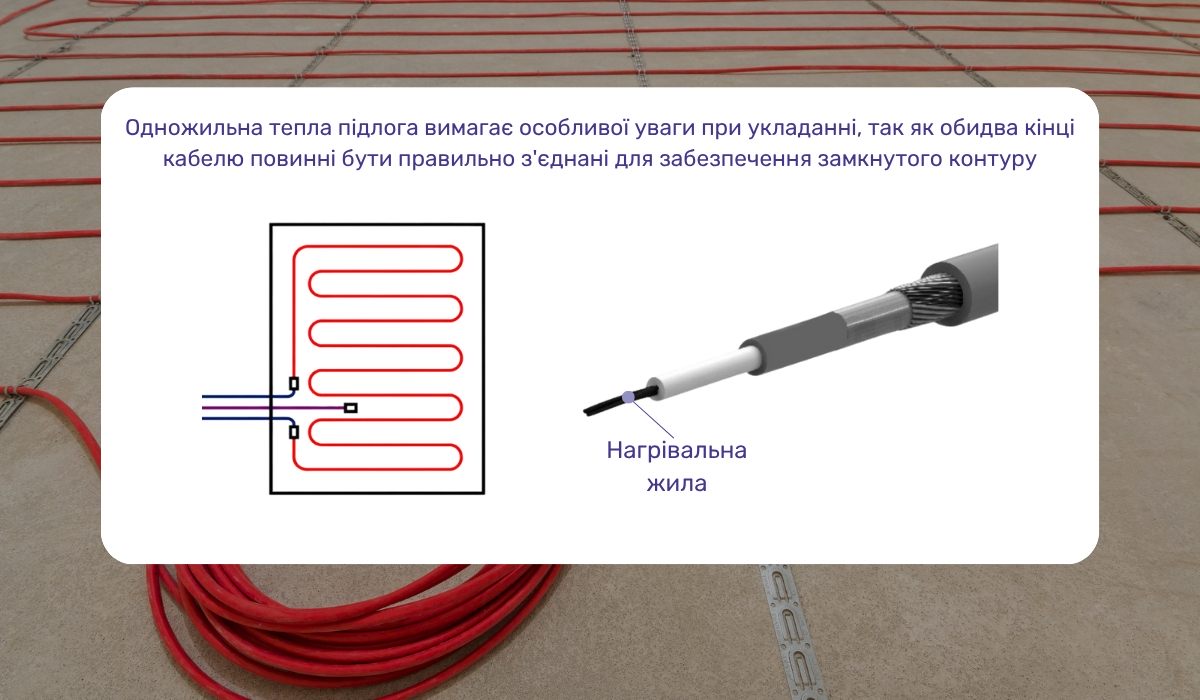

Схема підключення одножильної теплої підлоги
Одножильний тип має найскладнішу схему укладання серед усіх електричних теплих підлог. Таке опалення частіше застосовується на вулиці, складах, цехах та інших промислових приміщеннях.
Як і будь-який електричний пристрій, така тепла підлога підключається до живлення через два дроти. Але оскільки вона одножильна, виникає складність – другий кінець необхідно обов'язково підвести до першого – так, щоб живлення підключалося в одному місці.
Монтаж кабелю теплої підлоги починається з того місця, де буде розміщений терморегулятор і джерело живлення. Потім кабель розміщується на заздалегідь підготовленій поверхні, зазвичай у вигляді змійки. Крок укладання становить 10-15 см. Як вже було сказано, працюючи з одножильним нагрівальним кабелем, необхідно пам'ятати, що його укладання повинно передбачати повернення кінця нагрівача до того місця, від якого змійка починалася. Це дозволить зробити повноцінне з'єднання кабелю теплої підлоги. При цьому повернення повинно бути не «холостим» (не просто дротом, протягнутим рівною лінією від кінця змійки), а також у вигляді змійки, яка теж буде нагріватися і відігравати корисну роль.
Пам'ятайте, що не можна обрізати або подовжувати одножильний кабель. Придбайте нагрівальний кабель теплої підлоги в магазині необхідної вам довжини, заздалегідь зробивши виміри.
В результаті розкладка кабелю теплої підлоги повинна привести до того, що в одному місці знаходяться обидві контактні муфти. До цих муфт підключається живлення і терморегулятор. Термодатчик розміщується на відстані 50-100 см від стіни, навпроти панелі терморегулятора і встановлюється між петлями змійки. Термодатчик і його провід необхідно розмістити в гофрованій трубі із заглушкою на одному кінці. Повинна бути реалізована рекомендована виробником схема підключення електричної теплої підлоги до її додаткового обладнання.
Під час укладання кабель не потрібно відразу фіксувати до підлоги, оскільки в процесі роботи планування може змінитися. Тільки після того, як вдалося звести обидва кінці в одному місці та розмістити теплу підлогу за правильною схемою, можна здійснювати монтаж і фіксувати кабель до підлоги. Фіксація відбувається за допомогою монтажної стрічки з металу або полімерного матеріалу, клейкої стрічки або на склосітці з хомутами.

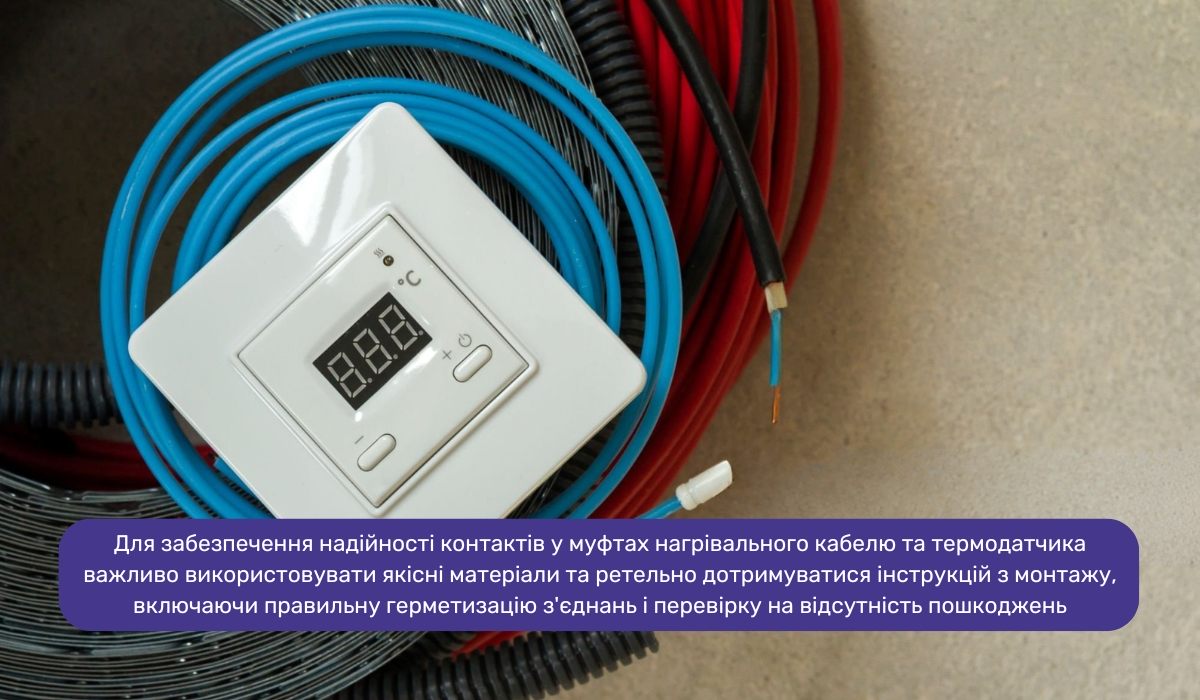

Важливо пам'ятати, що електрична схема теплої підлоги передбачає забезпечення надійного контакту в муфтах нагрівального кабелю і біля термодатчика, оскільки його пошкодження в майбутньому виправити буде складно. Це залежить і від якості обладнання, тому важливо підібрати надійну теплу підлогу від хорошого бренду і відповідну для наявних умов експлуатації. Після укладання і тестування працездатності теплої підлоги, можна розпочинати розміщення фінішного покриття.
Схема укладання електричної теплої підлоги двожильного типу
Найчастіше двожильний нагрівальний кабель у Києві та інших населених пунктах встановлюється в житлових приміщеннях. Його перевага в простішій схемі укладання, оскільки нема потреби планувати розміщення кабелю таким чином, щоб він закінчувався там, де починався. Живлення також здійснюється по двох проводах, але обидва вони знаходяться на одному кінці нагрівального кабелю.
Перед тим як укладати кабельну теплу підлогу, потрібно вибрати місце розміщення терморегулятора для управління, там буде початок. Одножильний нагрівальний кабель розкладається у вигляді змійки, равлика або за іншою схемою по заздалегідь підготовленій підлозі, на якій вже розміщений термоізолюючий шар. Кінець кабелю може залишитися в будь-якому місці, не має значення де саме, підключення проводиться без нього. Пам'ятайте, що такий нагрівач також заборонено різати й подовжувати.
Підключення двожильного кабелю теплої підлоги здійснюється через муфту. Розміщення термодатчика не відрізняється від одножильного кабельного теплої підлоги – 50-100 см від стіни та між петлями, біля терморегулятора, в гофрованій трубі. Пам'ятайте, що використовуючи одножильний нагрівальний кабель для теплої підлоги, підключення також потрібно виконувати надійно і якісно, щоб у міру експлуатації контакти не порушилися.

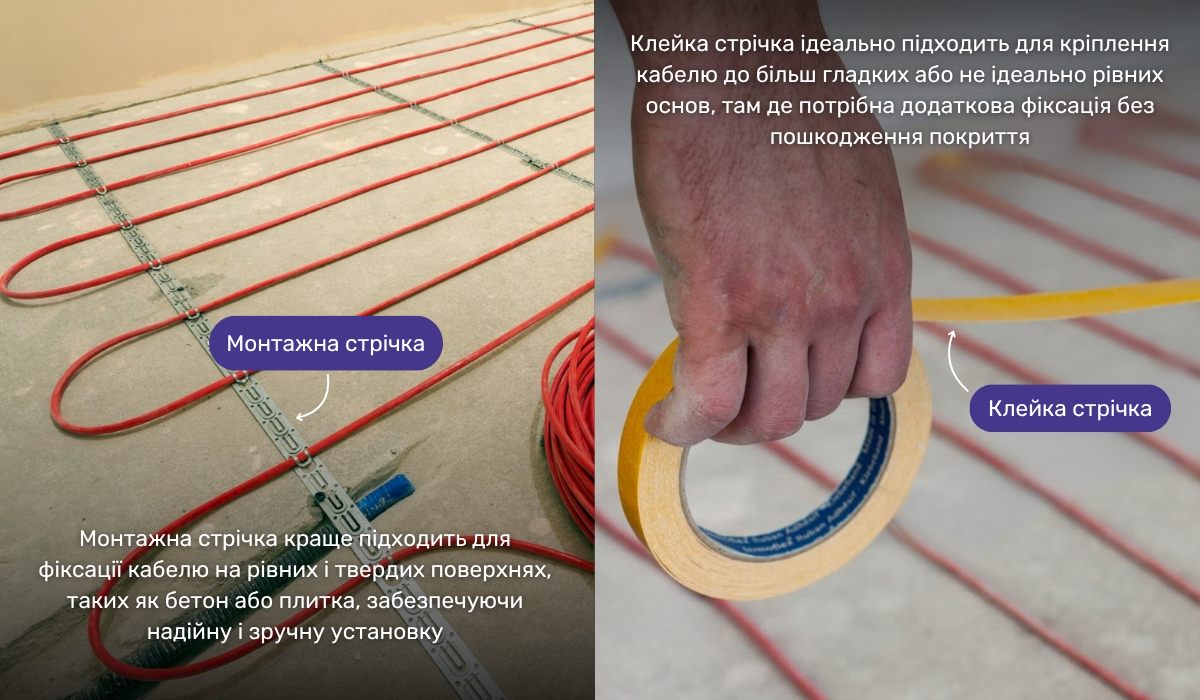

Фіксувати кабель відразу також не варто, тому, що у міру його розміщення, розкладка нагрівального кабелю теплої підлоги може змінитися. Тільки після того, як тепла підлога розкладена, як необхідно, можна приступати до її фіксації до підлоги. Фіксація виконується на монтажну або клейку стрічку, а також можлива на сітку з хомутами. Потім потрібно протестувати обігрів. Переконавшись, що електричні теплі підлоги під ламінат, лінолеум або паркет працюють справно, можна розпочинати укладання фінішного покриття.
Як укласти електричну теплу підлогу – схема для матів

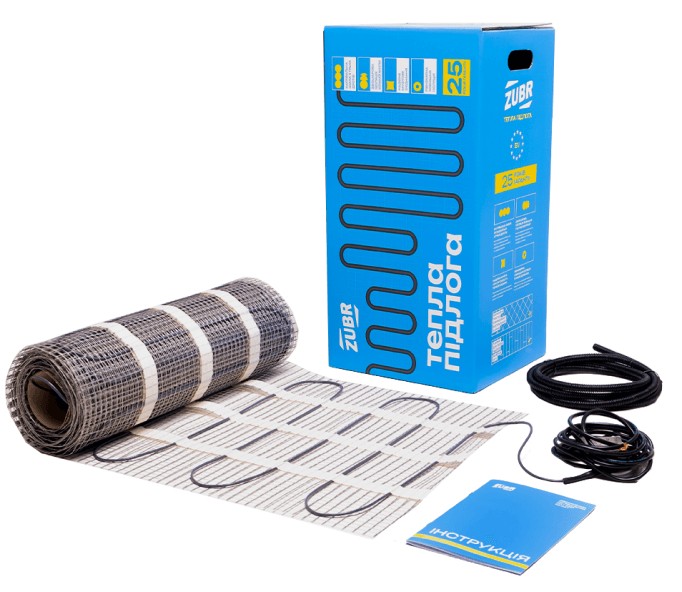

Нагрівальний мат – це той самий нагрівальний кабель, тільки прикріплений до плівки, основи. Як правило, в конструкції нагрівального мату електричного, доступного в асортименті інтернет-магазину, використовується двожильний кабель з невеликою площею перетину, тонкий. Такий опалювальний пристрій найчастіше застосовується в житлових приміщеннях.
Починати розкладку нагрівального мату також необхідно від стіни, де буде розміщений терморегулятор. Потім мат потрібно розгорнути (він продається рулонами) по площі заздалегідь підготовленої підлоги.
Саму основу мату можна розрізати в будь-якому місці, але різати кабель заборонено. Тому, коли в схемі розкладки знадобиться зробити поворот, потрібно акуратно розрізати основу нагрівального мату, не пошкоджуючи інструментом кабель. Після цього необхідно зробити потрібний поворот за схемою і продовжити розгортання рулону з матом. Таким чином потрібно робити на кожному повороті – різати основу, не пошкоджуючи кабель, повертати й продовжувати.
Перевага розміщення нагрівального мату перед кабелем в тому, що не потрібно стежити за дотриманням кроку укладання. Він в будь-якому випадку буде однаковим. Виробники пропонують мати з різною довжиною і шириною – перед покупкою потрібно зробити ретельний вимір і вже мати якийсь план схеми укладання.
Нагрівальний мат може бути з самоклеючою основою або звичайним. У першому випадку потрібно бути уважним – відклеїти укладений мат без пошкоджень буде складно. Якщо є ймовірність, що схема в міру розкладки може змінитися, не потрібно знімати захисний шар самоклейки. Якщо основа не самоклеюча, то після укладання вона фіксується дюбелями, скотчем або іншими кріпленнями. При укладанні електричної теплої підлоги під лінолеум (м'яке покриття, яке може зрушити), потрібно забезпечити надійну фіксацію мату – його зсув неприпустимий.

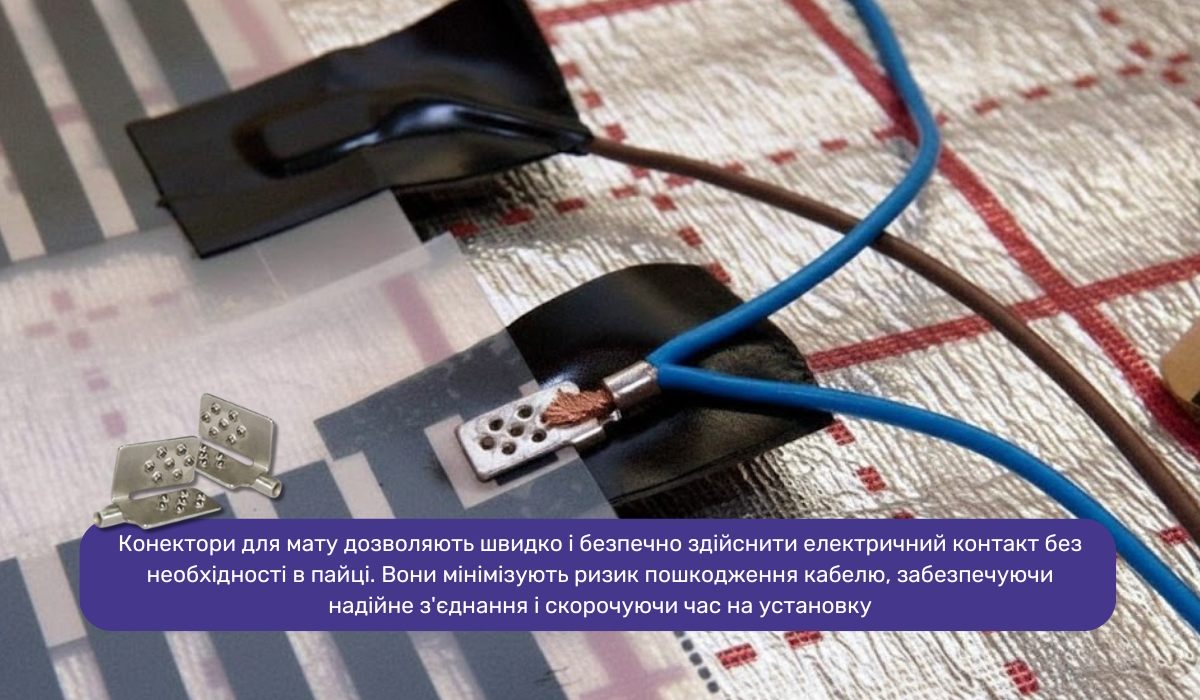

Після укладання нагрівальний мат підключається до живлення і терморегулятора. Серед товарів для монтажу теплої підлоги можна знайти спеціальні конектори для мату – з їх допомогою здійснюється електричний контакт. Також можна скористатися методом пайки, який при наявності умінь і навичок буде більш надійним, ніж конектори. Крім цього, потрібно встановити термодатчик між петлями кабелю на основі та підключити його. Потім можна тестувати та встановлювати фінальне покриття.
Схема електричної теплої підлоги плівкового типу

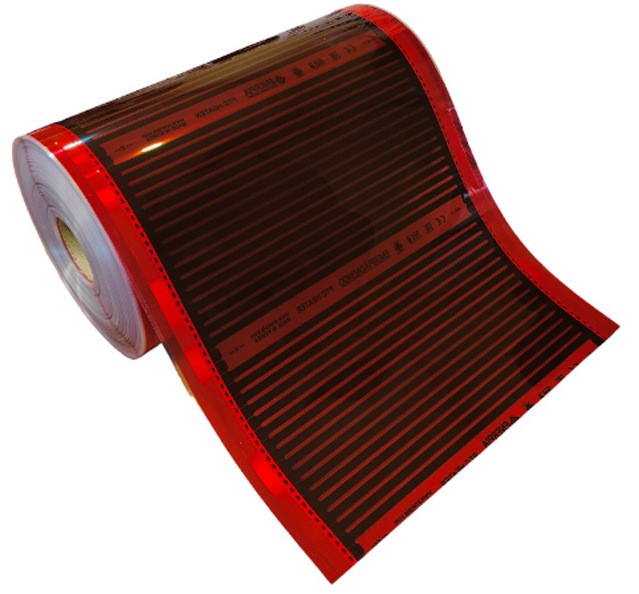

Плівкова тепла підлога є інфрачервоним обігрівальним обладнанням. Вона також часто застосовується в житлових приміщеннях. Зовні вона схожа на мат і теж продається в рулонах, але має принципові відмінності як за конструкцією, так і за схемою укладання.
По-перше, основа ІЧ теплої підлоги набагато тонша, тому укладати її потрібно обережно – пошкодження призведе до непридатності. По-друге, розрізати таку плівку можна не в будь-якому місці, а тільки там, де передбачив виробник. Ці місця позначаються помітною лінією, на якій можуть бути намальовані ножиці. Лінії відрізу знаходяться зазвичай на відстані 20-25 см одна від одної. В інших місцях розрізати плівку заборонено. Оперуючи з електричною плівковою теплою підлогою, пам'ятайте, що потрібно обов'язково ізолювати струмопровідні мідні провідники, які на лінії різу виявляються оголеними. Інакше може статися замикання і пошкодження. Для ізоляції використовуйте мастику або бітумну стрічку.
Плівкова тепла підлога підключається до живлення аналогічно мату. Але також є відмінності. Для оголення контактів підключення необхідно зняти захисну плівку з мідних провідників. Потім знадобиться спеціальна кліпса, затискач. Він складається з контактних майданчиків і гільзи. У гільзі потрібно розмістити кабель живлення та обтиснути її за допомогою пасатижів. Потім необхідно закрити кліпсу на місці мідного контакту, також можуть знадобитися пасатижі для фіксації. Віддавайте перевагу аксесуарам і товарам для опалення хорошої якості й відомих брендів, оскільки порушений контакт виправити буде складно – в магазині доступний вибір.

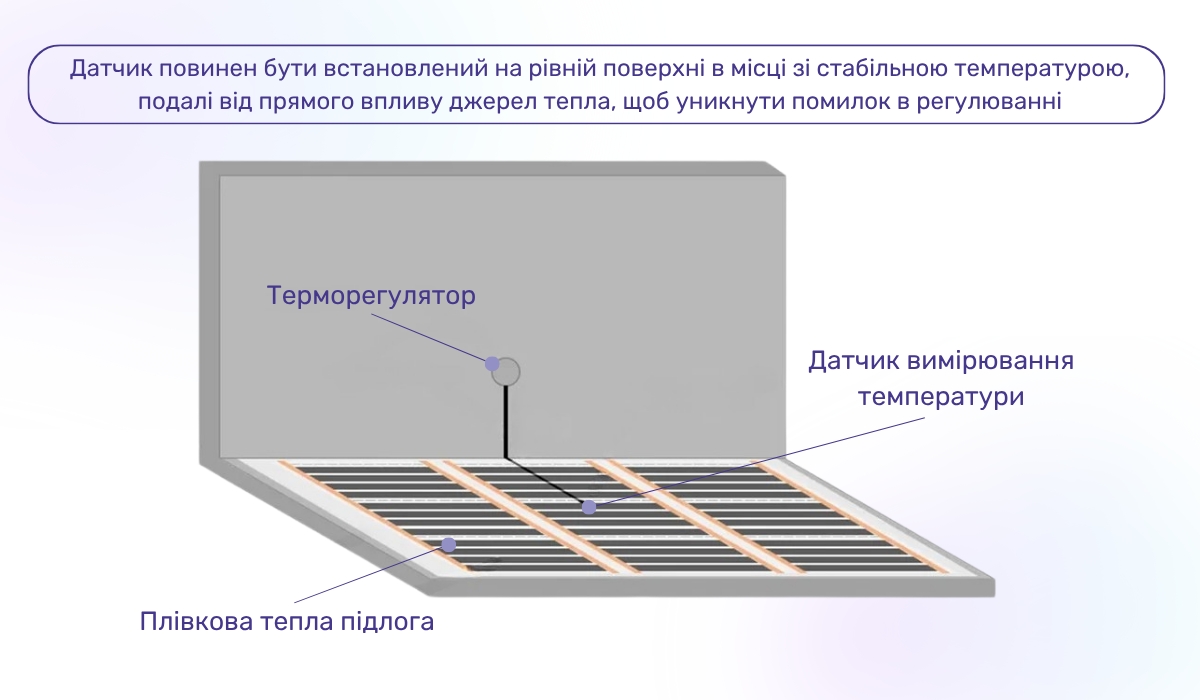

Якщо використовується плівкова електрична тепла підлога, схема підключення також передбачає наявність терморегулятора і датчика температури. Датчик розміщується на нижній стороні плівки на відстані не менше 10 см від її краю на чорній (що не проводить електрику) смузі. Датчик і його провід також укладаються в гофрі. Маніпулюючи плівковою електричною теплою підлогою під плитку, ламінат, лінолеум, паркет обов'язково вивчіть інструкцію – у деяких моделей, доступних на ринку України, можуть бути свої особливості, які необхідно врахувати при розробці схеми укладання.
Після укладання плівки та підключення за схемою потрібно провести випробування. Якщо все в порядку, то можна укладати фінішне покриття.
План електричної теплої підлоги – корисні поради щодо розробки схеми монтажу
Наш досвід, напрацьований практикою, дозволяє нам поділитися з вами декількома порадами, які допоможуть спланувати схему укладання теплої підлоги більш ефективно і легко. Ми рекомендуємо наступне:
- Довіряйте роботу фахівцям. Будь-який населений пункт пропонує великий вибір майстрів – Львів, Харків, Київ: монтаж теплої підлоги краще довірити професіоналам.
- Вибирайте теплу підлогу за геометрією площі. Якщо форма площі, де буде розміщена тепла підлога, проста, то вибирайте мат або плівку – реалізувати схему в таких умовах буде легко. Якщо геометрія складна, то краще кабельна тепла підлога – монтаж і укладання в цьому випадку будуть простішими.
- Дотримуйтесь кроку укладання кабельної теплої підлоги. Для рівномірного й ефективного нагрівання двожильний і одножильний кабельний тепла підлога повинна бути розміщена по всій площі з однаковим кроком – 10-15 см. Для спрощення цього завдання, перед тим як встановити кабельний тепла підлога, рекомендується придбати підкладку з канавками. У канавки укладається кабель і тоді контролювати крок вже не буде потрібно.

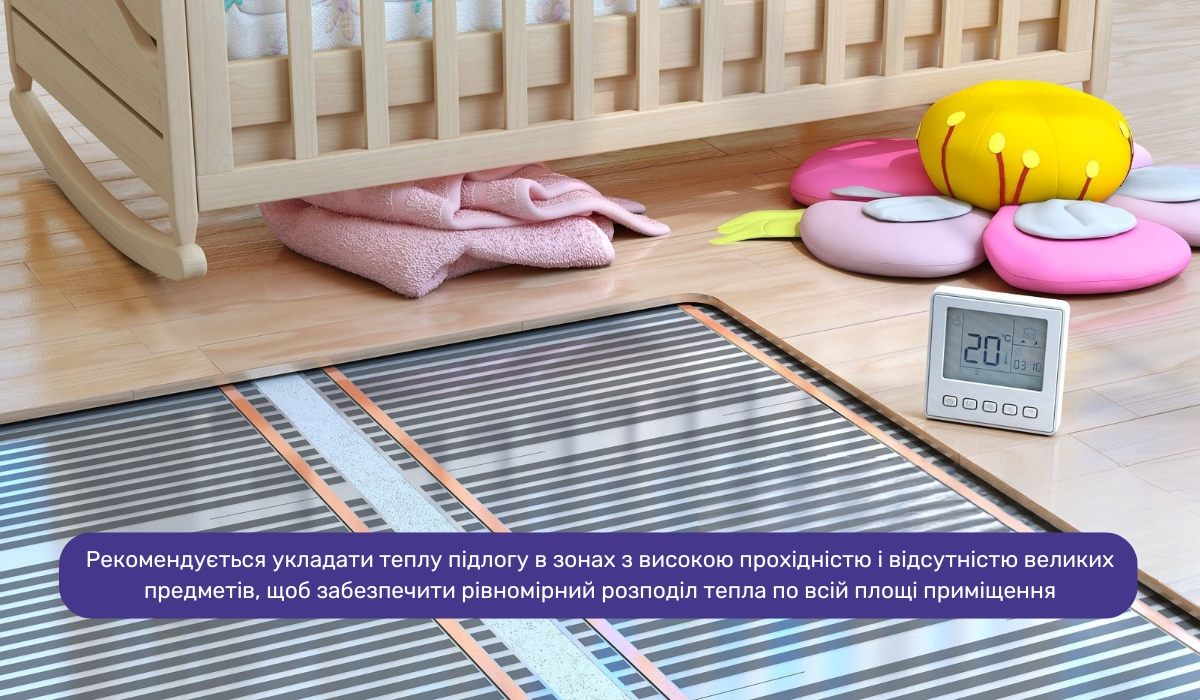

- Не розміщуйте нагрівальні елементи під предметами. Тепла підлога будь-якого типу повинна бути тільки під відкритою поверхнею підлоги. Тому її не потрібно розміщувати в тих місцях, де будуть стояти меблі, сантехніка або велика стаціонарна техніка. Це призведе до того, що тепло буде відводитися гірше і нагрівальні елементи, а також фінішне покриття підлоги перегріються. А також деякі предмети (сантехніка і побутова техніка) можуть зіпсуватися від надмірного нагрівання.
- Визначте призначення теплої підлоги. Якщо тепла підлога буде використовуватися як основне джерело тепла, то схема розкладки повинна покривати не менше 70% площі підлоги. Якщо як додаткове, то можна менше.
- Намалюйте схему розміщення. Перед установкою теплої підлоги будь-якого виду рекомендується замалювати схему розміщення. По-перше, це дозволить наочно уявити все до початку роботи. А, по-друге, в майбутньому, якщо знадобиться перемістити меблі, розмістити нові, зробити отвір в підлозі, план нагрівальних елементів допоможе зорієнтуватися.
- Не допускайте наплести нагрівальних елементів. Не можна, щоб кабелі, мати або плівки накладалися один на одного. Це призведе до перегріву, виходу з ладу або короткого замикання. Це особливо небезпечно для дерев'яного покриття, яке легко запалюється. Попри те що ціни на теплу підлогу під паркет не відрізняються від обігріву під інші покриття, при монтажі електрообладнання під дерево потрібно бути особливо уважним.
- Перевірте теплу підлогу заздалегідь. Не варто відразу починати укладання нагрівачів за схемою. Спочатку перевірте теплу підлогу, вимірявши її опір мультиметром (допустиме значення вказано в інструкції). Але ні в якому разі не вмикайте теплу підлогу в згорнутому в рулон стані – вона перегріється.
- Правильно розміщуйте термодатчик. Термодатчик повинен бути розміщений не на нагрівальних елементах, а між ними. Так він буде вимірювати температуру найбільш точно й об'єктивно.
- Дотримуйтесь відступів. Плануйте схему так, щоб нагрівальні елементи теплої підлоги розміщувалися на відстані не менше 50 мм від стіни. Якщо є радіатор опалення або інший стаціонарний опалювальний прилад, то від нього відступити потрібно не менше 100 мм.
- Враховуйте монтаж муфти електричної теплої підлоги. Муфта кабельної теплої підлоги більша за діаметром, ніж сам кабель. Тому схема повинна передбачати поглиблення для нього в підкладці. Зазвичай його потрібно вирізати самостійно.
Вибирайте відповідний лінолеум. Лінолеум, на відміну від інших підлогових покриттів, м'який матеріал. Тому є ймовірність його зміщення, деформації. Звідси дві поради. По-перше, правильно вибирайте лінолеум, який підходить для укладання теплої підлоги. По-друге, надійно фіксуйте нагрівальні елементи, щоб вони точно не змістилися, навіть якщо покриття зміститься.
