Автоматический выключатель является обязательным оборудованием для того, чтобы исключить риск пожара по причине возгорания проводки. Он отключает электропитание в случае превышения силы тока до опасного значения. Для помещения любого типа, где есть электричество, необходимо купить автоматический выключатель, особенно это важно для жилого дома или квартиры. У автоматов есть множество характеристик, от которых зависит то, когда именно, при каких параметрах тока они сработают и отключат сеть. Важно знать как выбрать автоматический выключатель. Рассмотрим все подробности в данной статье.

Как подобрать автоматический выключатель: основные характеристики

Основные характеристики для выбора автоматического выключателя

Прежде, чем выполнять монтаж электрооборудования, необходимо правильно подобрать все его компоненты. Автоматические выключатели отличаются по таким характеристикам:

  • номинальный ток – этот параметр определяет максимальную силу тока, при которой выключатель будет продолжать работать и не разомкнет цепь;
  • характеристика расцепления – параметр задает то, как быстро автоматический выключатель размокнет цепь при превышении силы тока в цепи до определенного значения;
  • отключающая способность – это максимальная сила тока короткого замыкания, допустимая для автоматического выключателя, при которой он не повреждается и может нормально отключить цепь;
  • количество полюсов – параметр задает количество линий проводки, подключаемых к автоматическому выключателю, которыми он будет управлять.

Также при выборе стоит обратить внимание на производителя. Например, автоматы бренда Schneider Electric хорошо зарекомендовали себя и пользуются популярностью у многих пользователей. Не стоит приобретать продукцию малоизвестных брендов для таких целей – если автоматические включатели не сработают в нужный момент, стоить это будет очень дорого.

Рекомендуем товар

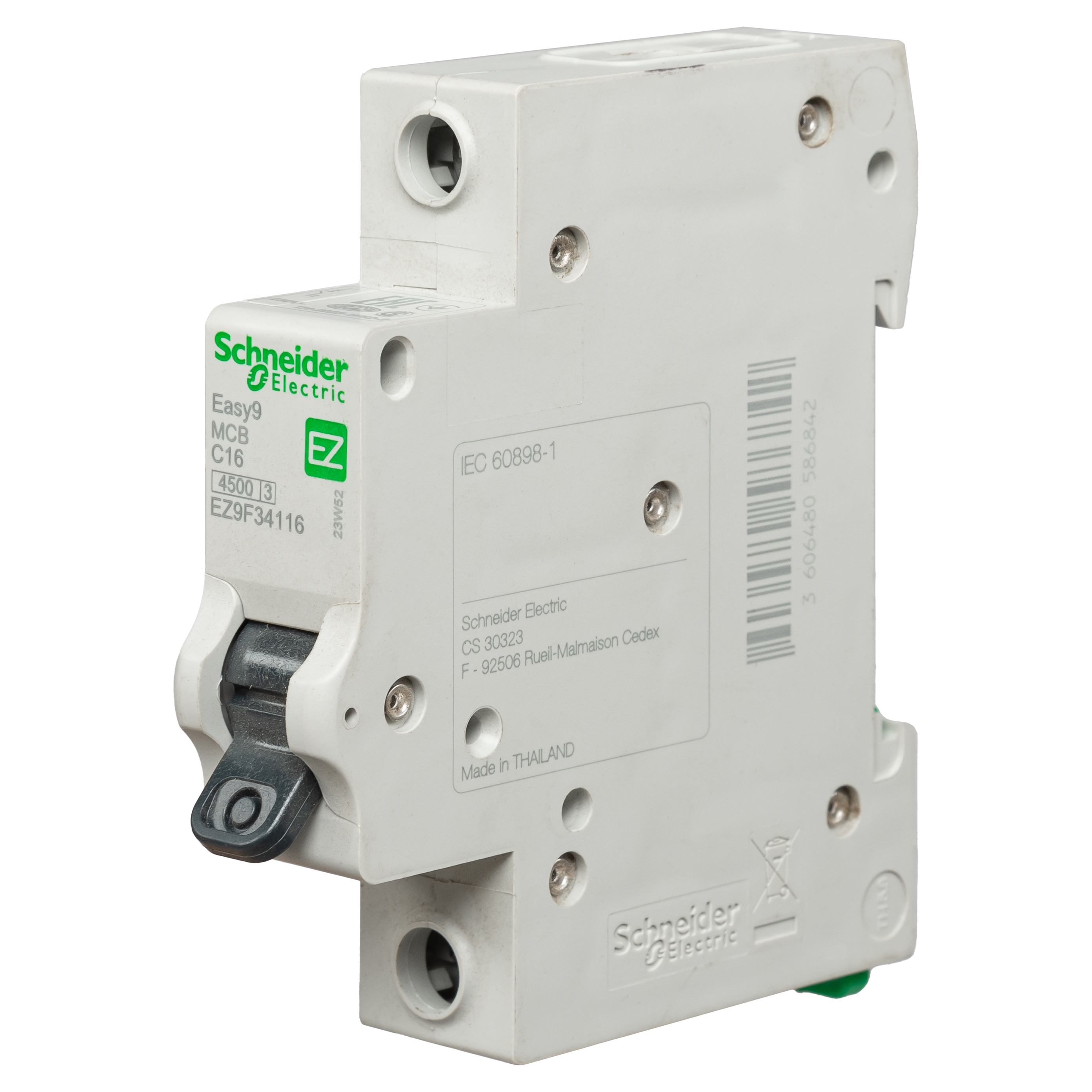

Schneider Electric EZ9 1Р, 16А, С (EZ9F34116)
В наличии
Автоматический выключатель Schneider Electric EZ9 1Р, 16А, С (EZ9F34116)
Написать отзыв
Тип: автоматический выключатель | Тип напряжения: AC | Количество полюсов: 1 | Сечение провода , мм²: 25 | Номинальное напряжение, В: 230 | Характеристика срабатывания: C

Выбираем автоматический выключатель по номинальному току

Номинальный ток – это максимальная сила тока, которую может удерживать автоматический выключатель, не отключая нагрузку от сети. При превышении этого параметра произойдет отключение. Номинальный ток зависит от двух характеристик – диаметра кабеля проводки и потребляемой мощности нагрузки.

Перед тем, как правильно выбрать автоматический выключатель, следует понимать, что важнейшим из параметров является диаметр сечения проводки. Он задает максимальный допустимый ток, который может протекать по кабелю без его опасного перегрева. То есть, если проводка рассчитана на 20 А, то и автоматический выключатель для напряжения DC должен отключать питание при превышении 20 А. Однако в большинстве помещений проводка уже спроектирована на этапе строительства именно под предполагаемую нагрузку. Поэтому чаще всего в расчет берется потребляемая мощность нагрузки, которая будет подключаться.

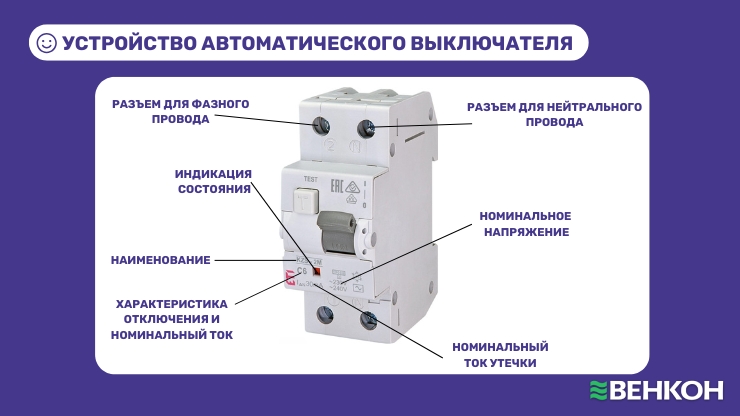

Устройство автоматического выключателя: как выбрать автоматический выключатель по номинальному току

Подбираем автоматический выключатель по номинальному току для однофазной сети

Для расчета номинальной силы тока однофазного автоматического выключателя относительно потребляемой мощности нагрузки можно использовать простую формулу:

P/U = I

В формуле: P – это мощность, U – напряжение, а I – сила тока.

Чтобы понять, какой выбрать автоматический выключатель, следует суммировать потребляемые мощности (P) каждого устройства. Например, если автоматический выключатель подбирается для кухни, то можно взять в расчет такую нагрузку (приведены средние мощности):

  1. Холодильник – 400 Вт.
  2. Микроволновка – 1000 Вт.
  3. Электроплита – 2000 Вт.
  4. Розетка, в которую будет подключен какой-либо кухонный прибор. Например, миксер, соковыжималка, электрочайник. В этом случае нужно брать в расчет только один самый мощный прибор, например, электрочайник – 1000 Вт.
Рекомендуем товар

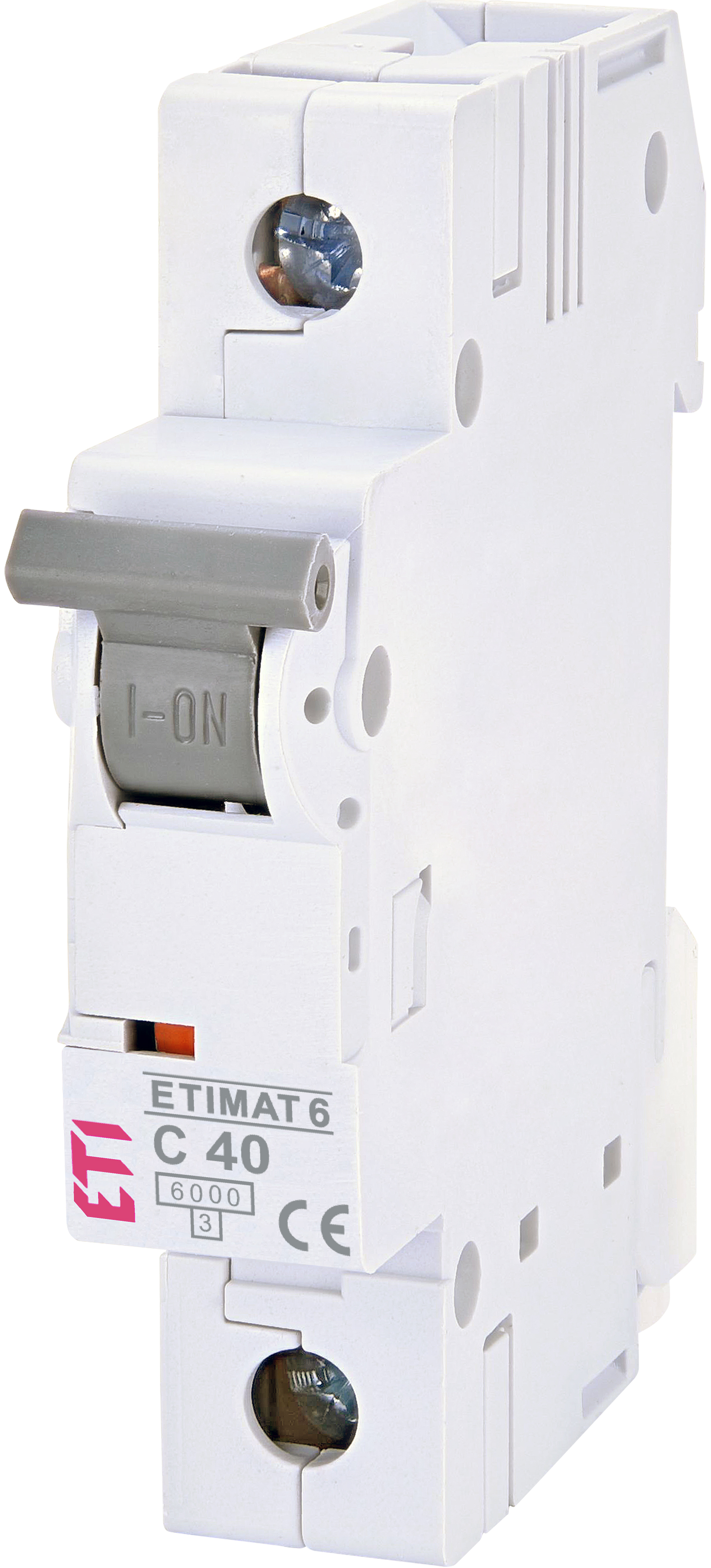

ETI ETIMAT 6 1p C40 (002141520)
В наличии
Автоматический выключатель ETI ETIMAT 6 1p C40 (002141520)
Написать отзыв
Тип: автоматический выключатель | Тип напряжения: AC | Количество полюсов: 1 | Сечение провода , мм²: 1-25 | Номинальное напряжение, В: 400, 230 | Характеристика срабатывания: C

Суммировав все эти параметры, можно определить, что потенциальная одновременная потребляемая мощность на кухне будет 4400 Вт или 4,4 кВт. Кстати, это вычисление подойдет и при подборе преобразователя напряжения по мощности, если вы пользуетесь автономным электричеством.

Следующий параметр для формулы – это напряжение (U). В двухфазной цепи оно равно примерно 220 В. Подставив цифры в формулу, можно вычислить какой автоматический выключатель лучше выбрать по номинальному току:

4400/220 = 20 А

Таким образом для данной кухни подойдет автомат на 20 А. Автоматический выключатель ETI часто становится выбором для монтажа в квартирах и домах. Также следует обратить внимание на Schneider Electric, Eaton и ABB.

Подбираем автоматический выключатель по номинальному току для кухни

Подбор автоматического выключателя по номинальному току для трехфазной сети

Трехфазная сеть применяется реже. Чаще ее используют в тех местах, где есть высокомощная нагрузка, например, в производственном цеху, где много станков. Но может использоваться и в жилых помещениях. Для расчета номинального тока автоматического выключателя в ней, следует пользоваться другой формулой:

P/(U × cosφ × √3) = I

В ней есть уже известные параметры: мощность (P), напряжение (U) и сила тока (I).

Для расчета номинального тока трехфазного автомата также понадобится дополнительный параметр: cosφ – коэффициент мощности, который может быть от 0,8 до 1 (можно узнать в технических характеристиках). Для облегчения расчета возьмем cosφ=1.

Чтобы понять какой автоматический выключатель выбрать для трехфазной сети, также нужно рассчитать максимальную мощность нагрузки. Допустим, возьмем ту же кухню – 4400 Вт. Напряжение в трехфазной сети примерно равно 380 В. Тогда вычисления обретают такой вид:

4400/(380 × 1 × √3), если извлечь √3, то получится 4400/(380 × 1 × 1,732) ≈ 6,66 А.

Таким образом, для такой же кухни, но с трехфазной сетью, понадобится автоматический выключатель на 6 А.

При выборе обратите также внимание и на напряжение. Для трехфазной сети обычно нужно номинальное напряжение автомата 400 В, для двухфазной часто выбирают 230 В.

Рекомендуем товар

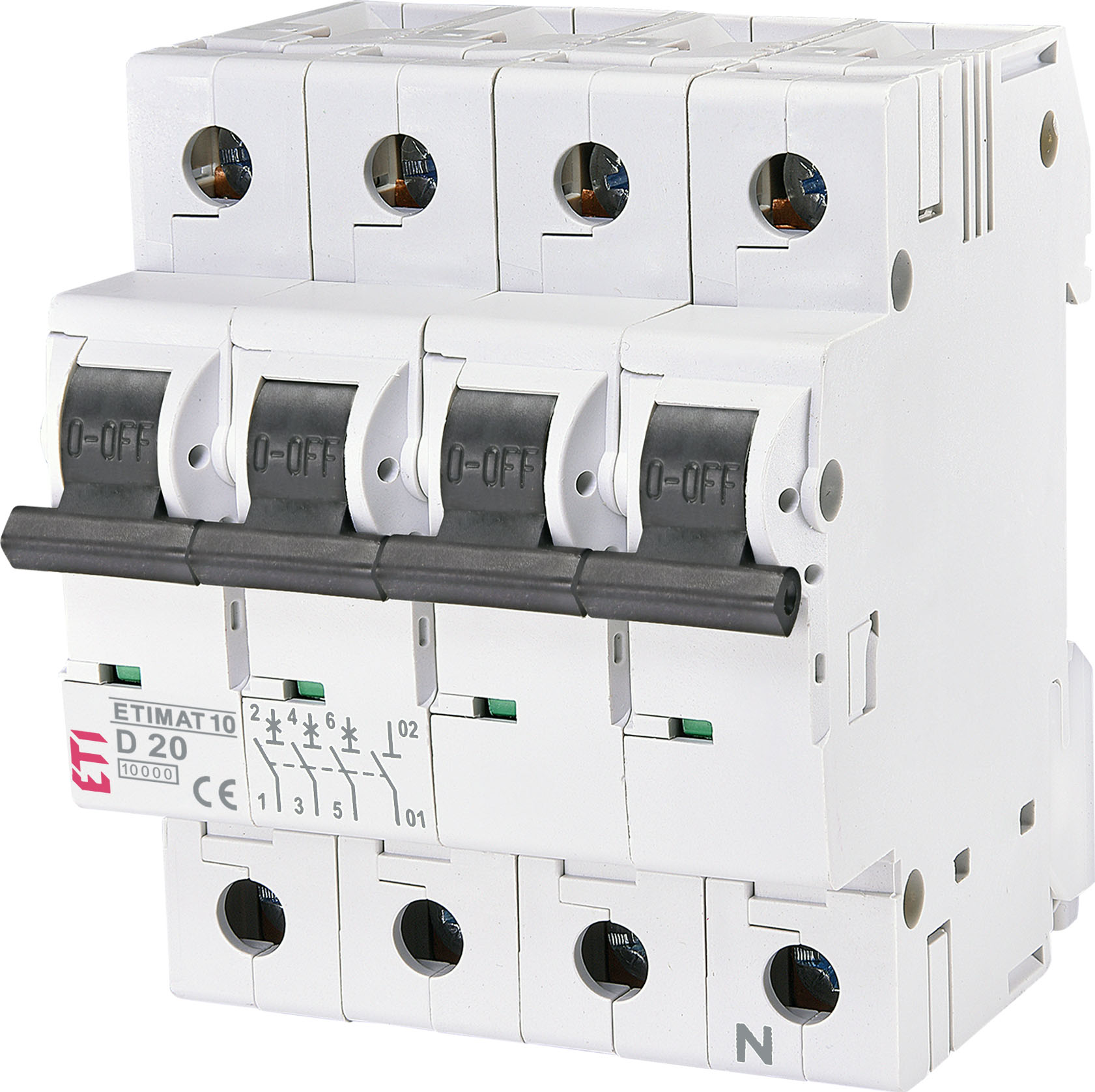

ETI ETIMAT 10 3p+N D20 (002156717)
В наличии
Автоматический выключатель ETI ETIMAT 10 3p+N D20 (002156717)
Написать отзыв
Тип: автоматический выключатель | Тип напряжения: AC | Количество полюсов: 3+N | Сечение провода , мм²: 1-25 | Номинальное напряжение, В: 400, 230 | Характеристика срабатывания: D

Рекомендации по выбору автоматического выключателя по характеристике расцепления

Характеристика расцепления показывает то, как быстро автоматический выключатель отключит нагрузку от сети при превышении допустимого тока. Время отключения зависит от величины силы тока – чем она выше, тем быстрее произойдет отключение.

Распространенными характеристиками расцепления являются B, C и D. Самые быстрые – это B, а самые медленные – D. Но самый быстрый автомат не значит самый предпочитаемый. Автоматы разных классов отключают нагрузку мгновенно при достижении таких токов:

  • B – 3-5 * In;
  • С – 5-10 * In;
  • D – 10-20 * In.

In – это номинальный ток автоматического выключателя, который кратен определенному диапазону превышения (например, от 3 до 5 в характеристике расцепления B).

Советы по выбору автоматического выключателя по типу расцепления

Допустим, если выбран автоматический выключатель с классом срабатывания C на 20 А, то он сработает мгновенно, если ток в цепи превысит 20*5 = 100 А (пятикратно номинальному току). Если ток будет незначительно превышать номинальный, то автомат сработает с большей задержкой и может отключить нагрузку даже через несколько минут воздействия таким током. Это позволит не перегреть проводку и коммутации сети.

Характеристики расцепления – это важные критерии выбора автоматического выключателя, которые позволяют покрывать повышенные пусковые токи некоторого оборудования. Например, холодильник мощностью 400 Вт во время запуска может краткосрочно повышать нагрузку в сети и потреблять около 1000 Вт (при выборе реле защиты по нашему рейтингу также следует учитывать стартовые токи). Если бы автомат имел не подходящую характеристику расцепления и при таком превышении срабатывал бы мгновенно, то холодильник бы не смог запуститься – его питание отключалось бы автоматом сразу на старте, так как пусковой ток повышает нагрузку.

Рекомендуем товар

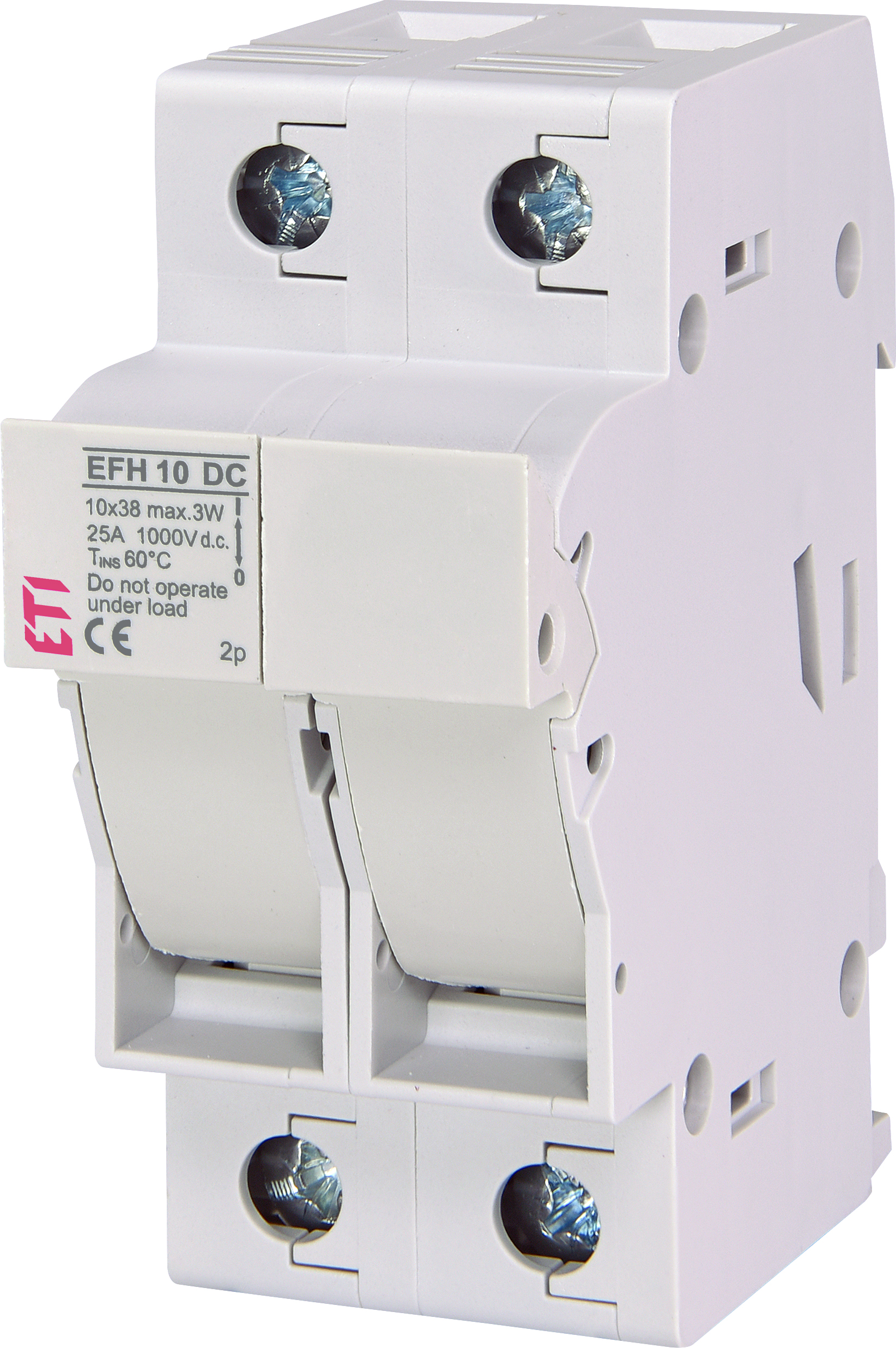

ETI EFH 10 DC 2p (002540203)
В наличии
Держатель предохранителя LV ETI EFH 10 DC 2p (002540203)
3 отзыва
Тип: держатель предохранителя | Тип напряжения: DC | Количество полюсов: 2 | Сечение провода , мм²: 1-25 | Номинальное напряжение, В: 1000

При этом брать слишком большой запас тоже не стоит. Если повышенный ток будет слишком долго воздействовать на проводку, то она перегреется, оплавятся розетки, а автомат будет продолжать держать сеть включенной – появится риск пожара. Кстати, розетки следует правильно выбирать и учитывать подключенную в них нагрузку, чтобы они не плавились. Для квартир и домов обычно приобретают автоматы с классом расцепления B и C.

Правила выбора автоматического выключателя по отключающей способности

Отключающая способность – это максимальная сила тока, при которой автоматический выключатель способен сработать. При превышении этого параметра в сети, выключатель перегреется, оплавится и не отключит нагрузку. В результате возникнет аварийная ситуация и повреждение проводки.

Для новостроек рекомендуется выбирать автомат на 6 кА (килоампер) или более. В старых домах проводка не так производительна и изношена и можно выбрать выключатель на 4,5 кА. Однако, если вы приобретаете автоматический выключатель на DIN рейку для установки в щитке на входе в квартиру или дом, то туда лучше выбрать модель на 10 кА. Там могут быть более высокие токи, чем в квартире.

Правила выбора автоматического выключателя по отключающей способности: советы экспертов

Перед тем, как выбрать автомат электрический, необходимо понимать, что нет смысла покупать вариант со слишком большой отключающей способностью. Например, модель на 50 кА будет стоить дороже, при том, что такие токи в вашей проводке (в жилом доме или квартире) даже физически возникнуть не могут. Слишком низкая отключающая способность может привести к аварийным ситуациям – высокий ток автомат не выдержит и не отключит сеть, когда это нужно.

Виды автоматов электрических по количеству полюсов

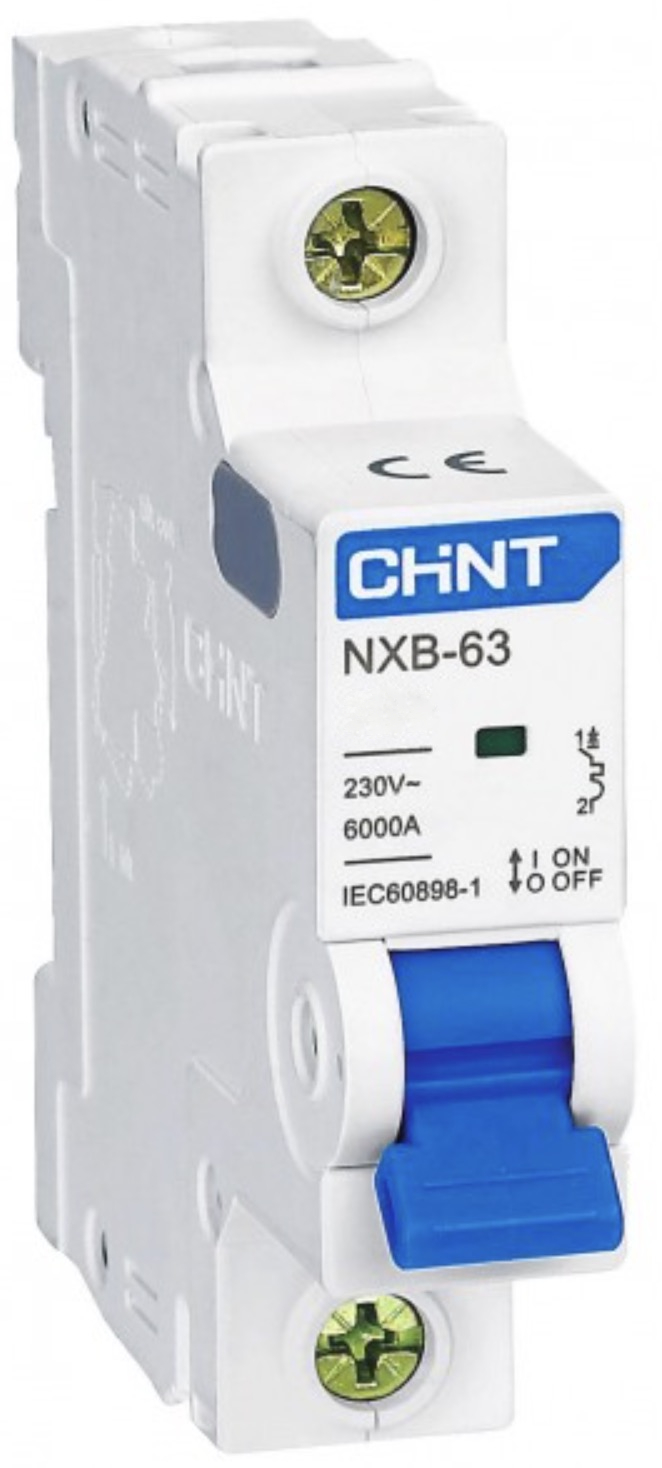

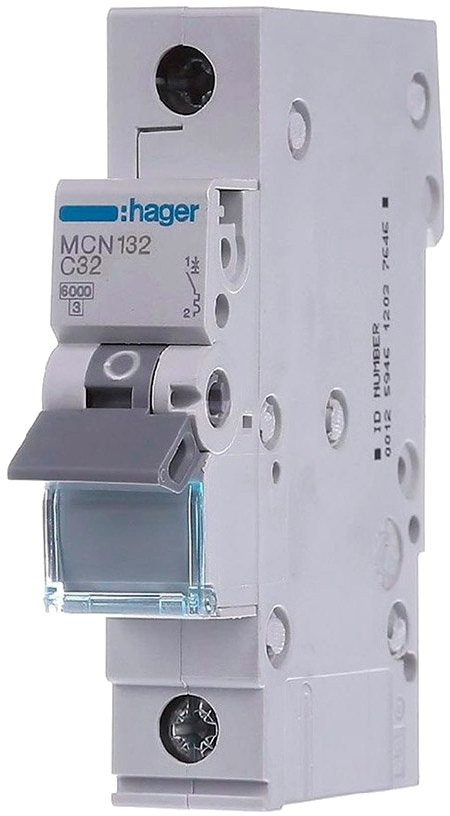

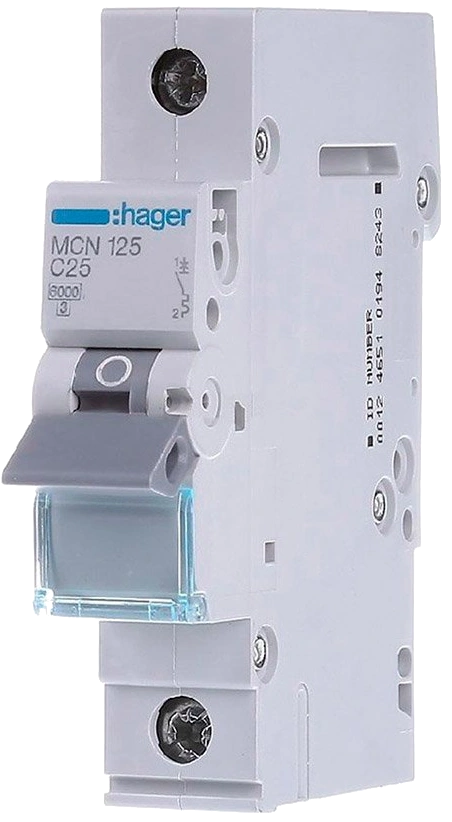

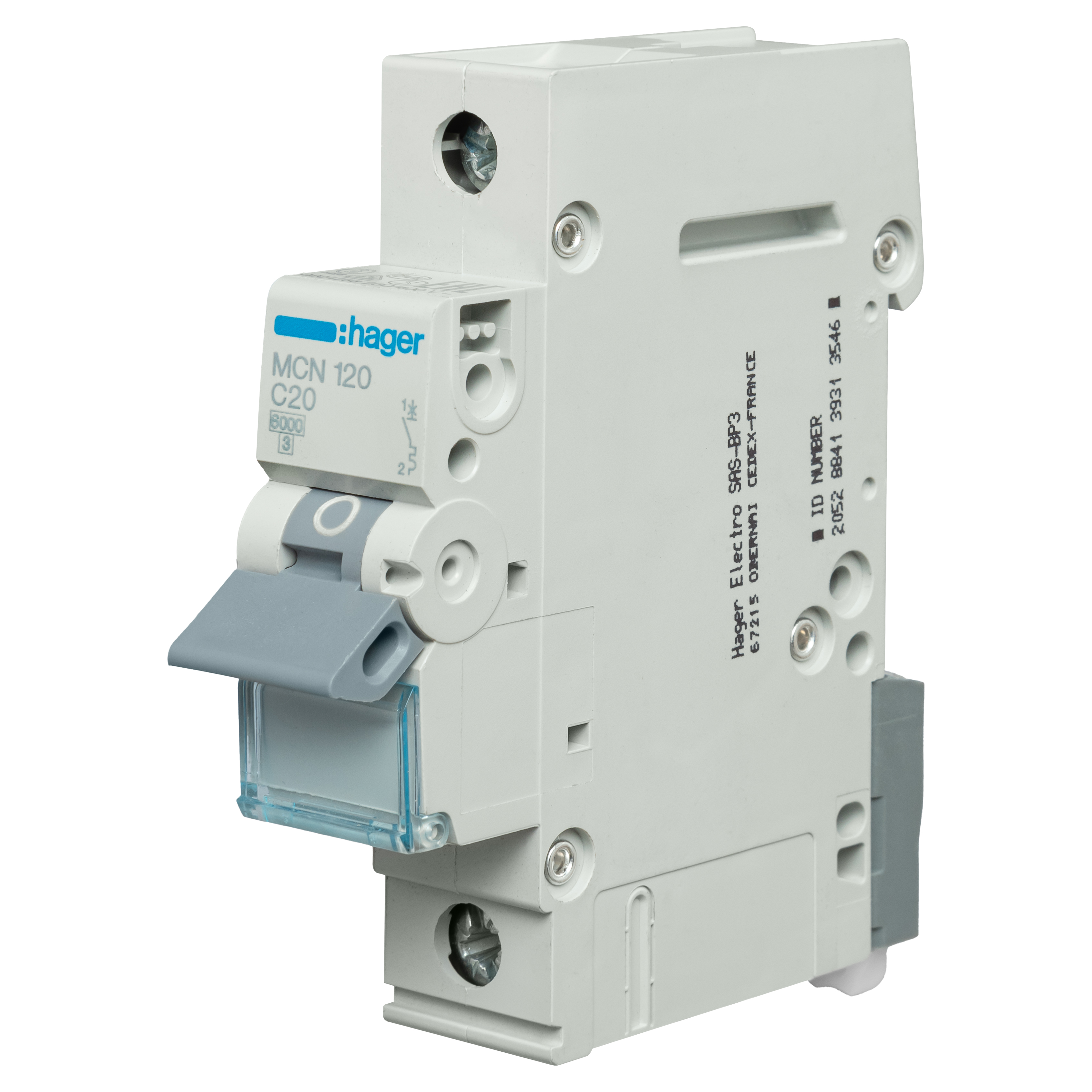

Однополюсной автоматический выключатель имеет два контакта и занимает одну позицию на DIN-рейке. Это самый простой вариант, который используется в однофазной сети.

Для того чтобы исключить аварийную ситуацию при превышении силы тока и наличии напряжения на нуле, для однофазной сети можно использовать двухполюсные автоматы. В них четыре контакта – два для фазы и два для нуля. Несмотря на то, что наличие напряжения на нуле – это редкость, такие предохранительные устройства также применяются часто. Автоматические выключатели на два полюса занимают на DIN рейке две позиции.

Типы электрических автоматов по числу полюсов

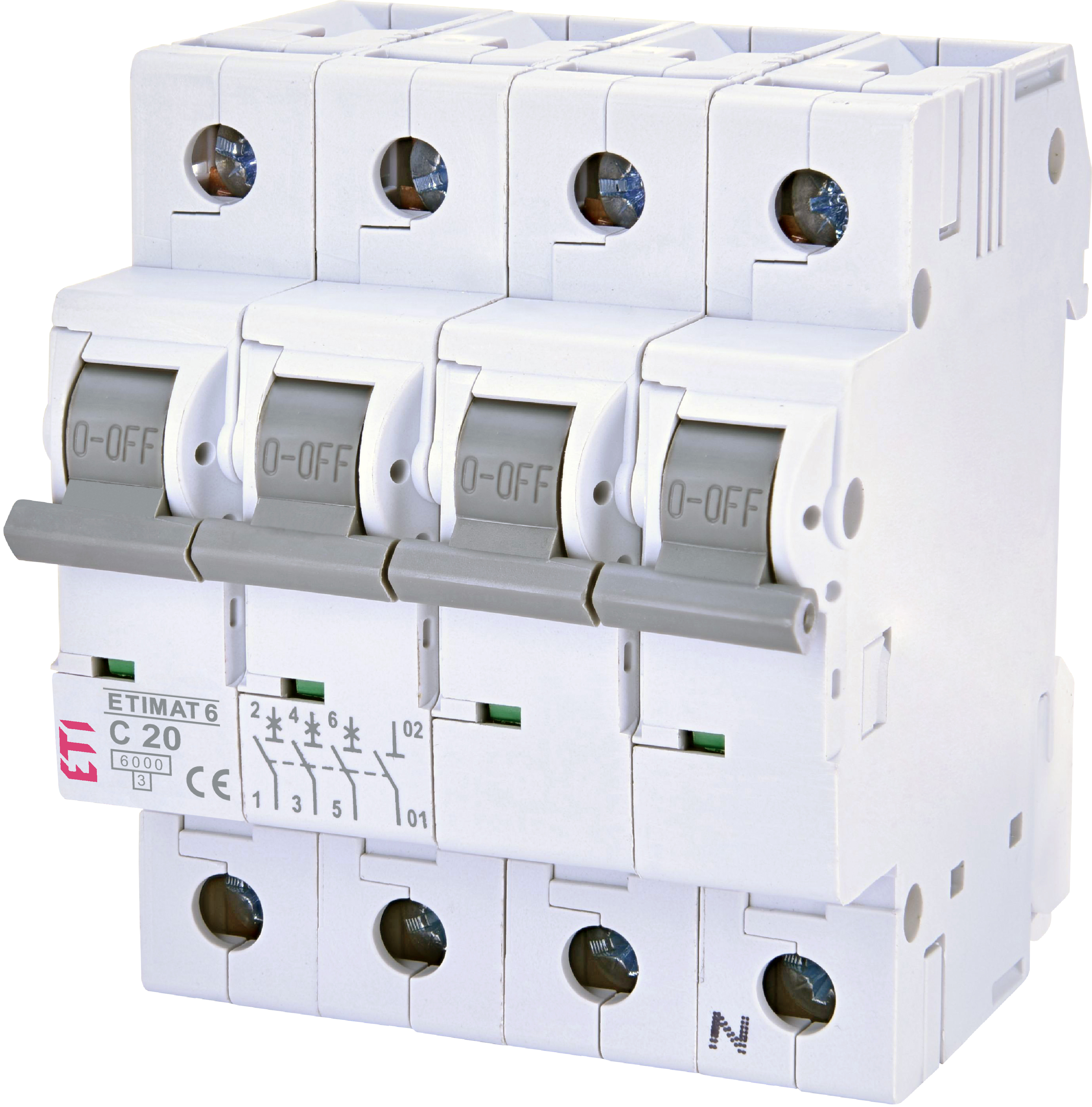

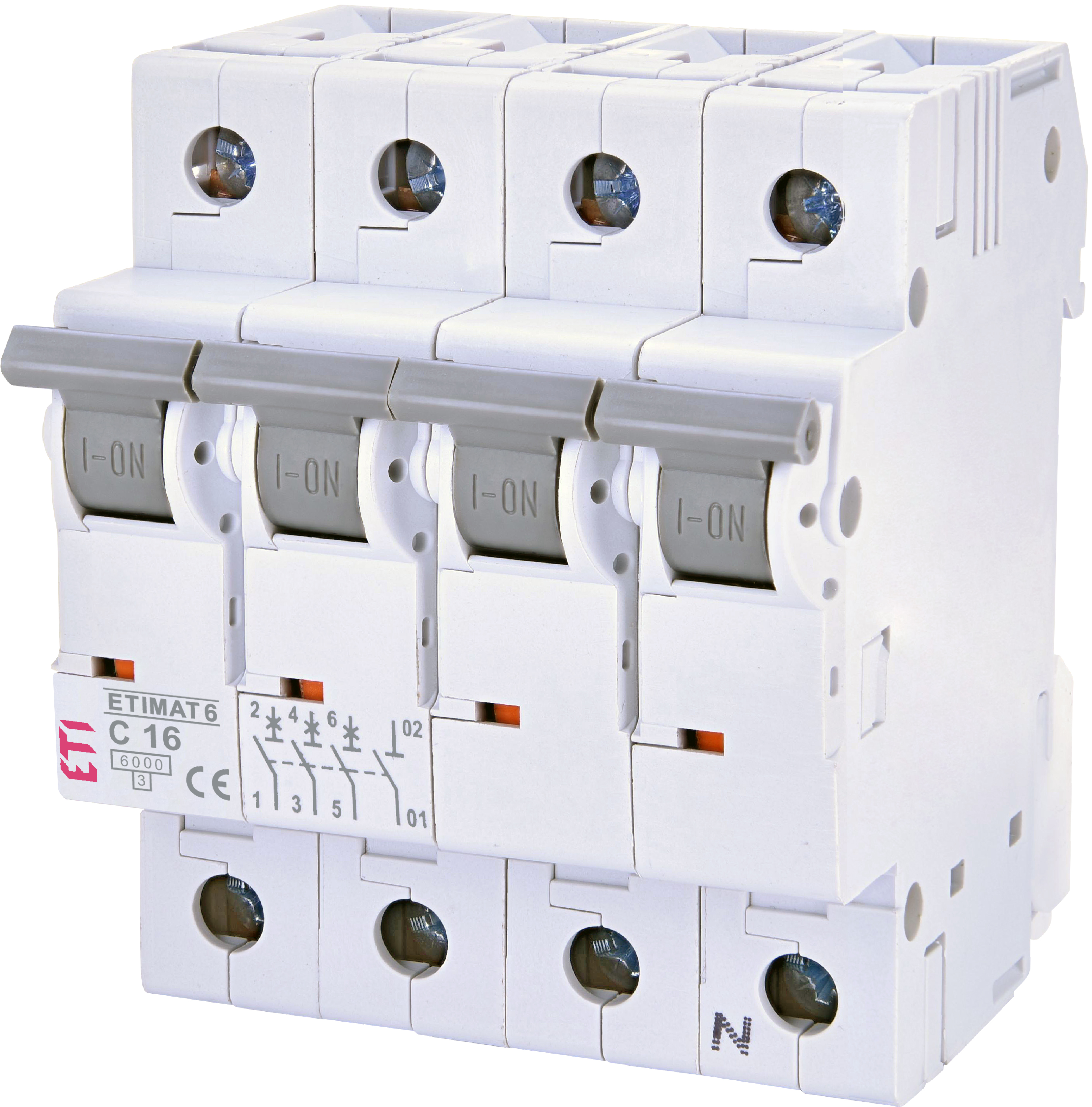

Для трехфазной сети используются трехполюсные или четырехполюсные автоматические выключатели. Первые проще, стоят меньше и занимают три позиции на рейке. А вторые надежные, немного дороже и для них нужно четыре позиции.

Теперь вы знаете, какие бывают автоматы электрические, по каким важным параметрам они отличаются и какой выбор сделать правильно, чтобы не допустить аварийных ситуаций с электричеством. Учитывайте все мелочи и не экономьте на покупке таких важных устройств. Также для сохранения домашней техники в целости, рекомендуется подобрать стабилизатор напряжения, который удерживает напряжение на нужном уровне.
