Если необходимо создать новую систему отопления или пришло время заменить участок ее трубопровода, то непременно придется соединять трубы. Современный рынок предлагает большой выбор материалов, из которых изготавливаются трубы. И для каждого из них предусмотрен свой способ соединения. Более того – даже один и тот же материал иногда может соединяться по-разному. В некоторых случаях необходимо приобрести дополнительные компоненты для обеспечения соединения, в других – специальные инструменты. Рассмотрим, что нужно купить для системы для отопления, когда планируется соединение труб того или иного типа. Разберемся, как правильно соединить трубы отопления всех типов.

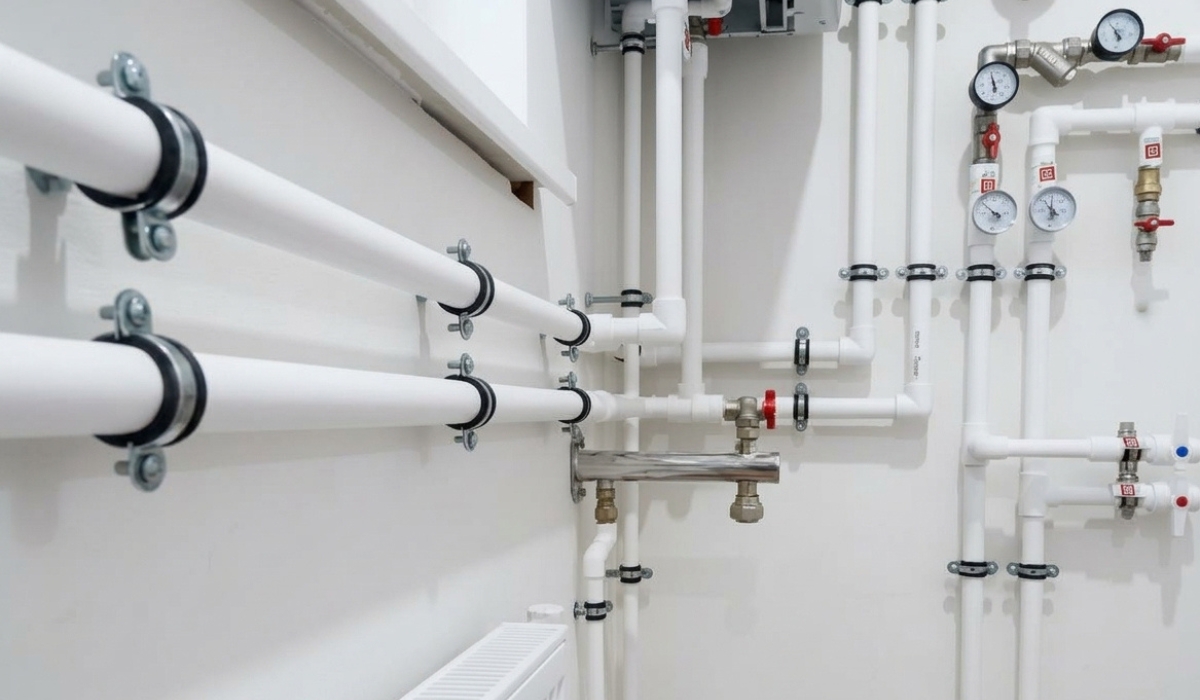

Стыковка труб отопления из полипропилена

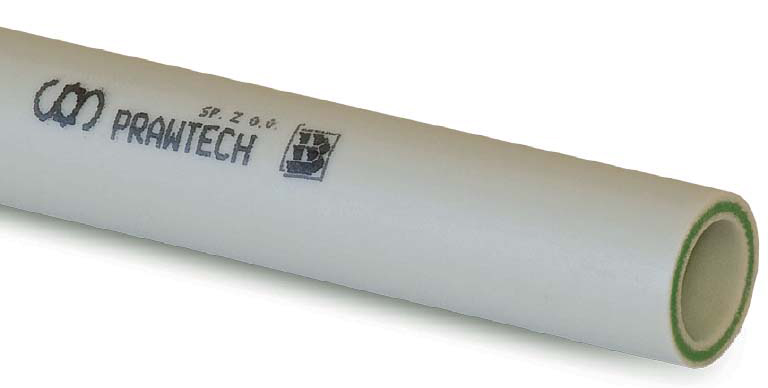

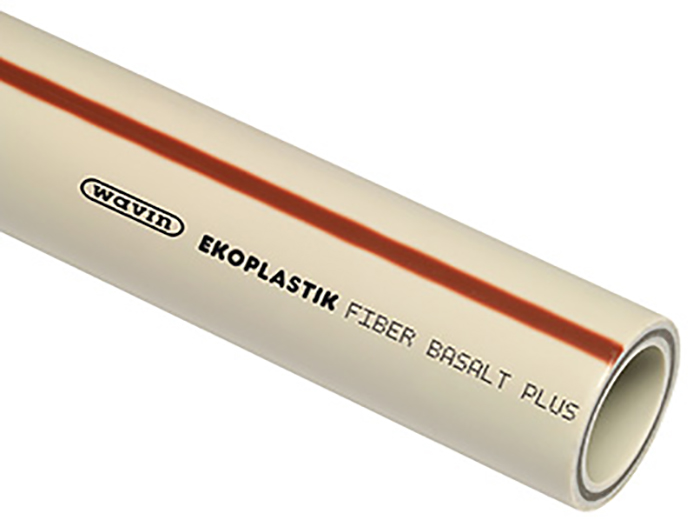

Использование полипропиленовых труб широко распространено. Этот материал недорогой и прочный. Он жесткий и при монтаже почти не изгибается, каждый поворот формируется с помощью того или иного фитинга, поэтому требуется много соединений.
Соединение с муфтой осуществляется методом полифузионной раструбной сварки, которую обычно называют просто пайкой. Сварочный аппарат – это инструмент, который нагревает фитинг и трубу. Он имеет регулятор, позволяющий задать нужную температуру.
Сварка осуществляется следующим образом:

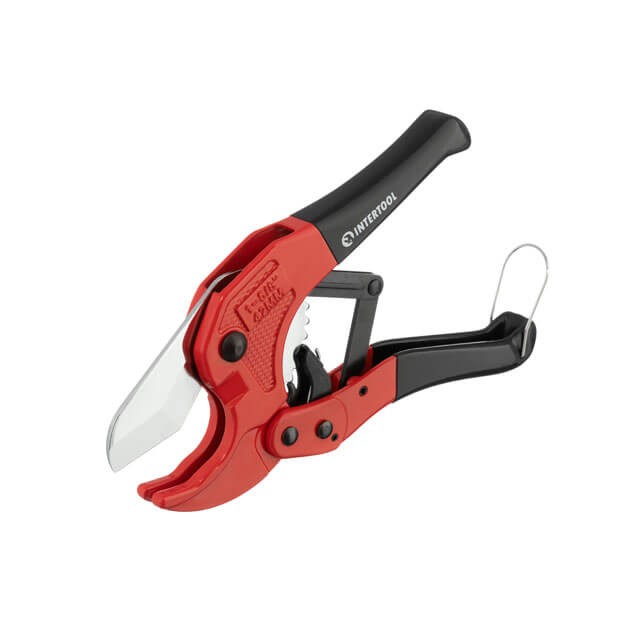

- Сначала трубу подготавливают. Ее нужно отрезать в нужном месте и обеспечить ровный, строго перпендикулярный срез без заусенцев. Для этого используют специальный труборез или другой универсальный инструмент.
- На паяльный аппарат надевают две насадки нужного диаметра для трубы и фитинга. Устанавливается нужная температура нагрева – обычно 260-270 °C. Затем аппарат включается.
- Когда насадки нагрелись, одновременно на них надевают трубу и фитинг и прогревают в течение определенного времени. Элементы надевают на насадки на определенную глубину.
- После прогрева их снимают со сварочного аппарата. Мастер соединяет их, прижимая руками, и удерживает до полного затвердевания разогретого пластика. В этот момент нельзя вращать и перемещать элементы. В результате через несколько секунд образуется равномерный неразъемный шов.
При сварке полипропиленовых труб нужно помнить, что в зависимости от их диаметра существует разница в:
- глубине сварки – насколько глубоко труба входит в фитинг;
- времени нагрева в паяльнике;
- времени удержания;
- времени охлаждения.
Например, если вы решили купить полипропиленовые трубы самого распространенного размера – диаметром 20 мм, то они свариваются на глубину 14 мм, плавятся в течение 5 секунд, удерживаются 4 секунды и полностью остывают еще за 3 секунды. А если диаметр 40 мм, то глубина сварки составит 21 мм, время плавления – 12 секунд, время сварки – 6 секунд, а полного охлаждения – 4 секунды. Чем больше размер, тем больше требуется времени. Необходимые временные интервалы для каждого диаметра можно узнать в описаниях труб или в инструкции к сварочному аппарату.

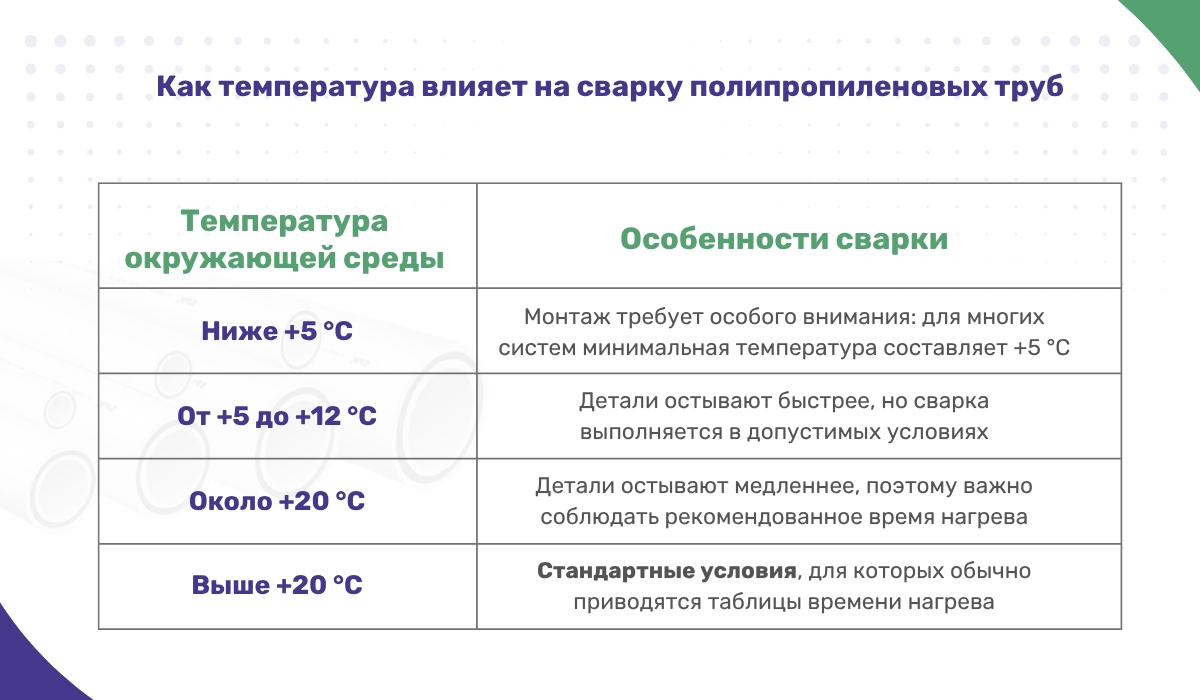

Поскольку существует значительная зависимость от нагрева и времени, на процесс сварки влияет температура окружающей среды. Поэтому планировать монтаж и замену труб такого типа нужно на то время, когда температура в месте работы будет выше 5 °C. В противном случае указанные временные интервалы будут неточными.
Кроме того, помните, что полипропилен сильно удлиняется при нагревании. Учитывайте это при монтаже длинных участков и планировании креплений – нельзя допускать деформации в результате нагрева. Это необходимо учитывать даже несмотря на то, что в системах отопления используется армированный полипропилен.
Типы соединений трубопроводов из полиэтилена

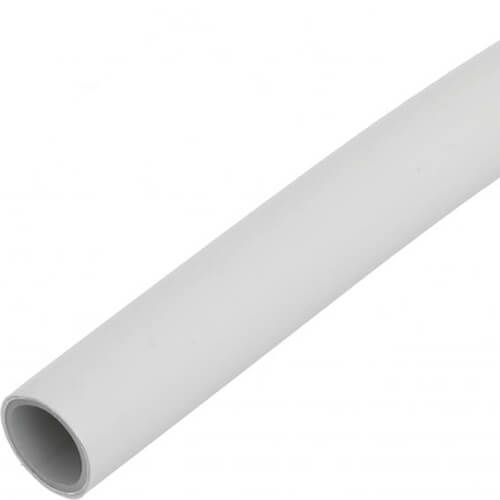

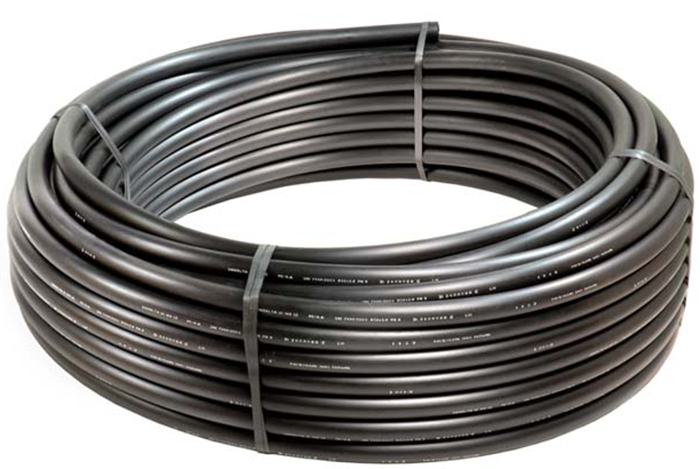

Отличие полиэтиленовых труб заключается в том, что они гибкие и поставляются бухтами. Поэтому, когда прокладываются трубопроводы отопления можно уменьшить количество стыков. В некоторых местах можно просто согнуть трубу под нужным углом, если удается обеспечить радиус, допустимый производителем. Гибкими будут даже армированные трубы, которые и используются для отопления. Поэтому такой материал применяется для прокладки контуров теплого пола без единого стыка в стяжке пола. Но также он используется и для разводки отопления. Как и другие полимерные трубы, полиэтиленовые удлиняются при нагревании, и это необходимо учитывать при монтаже.

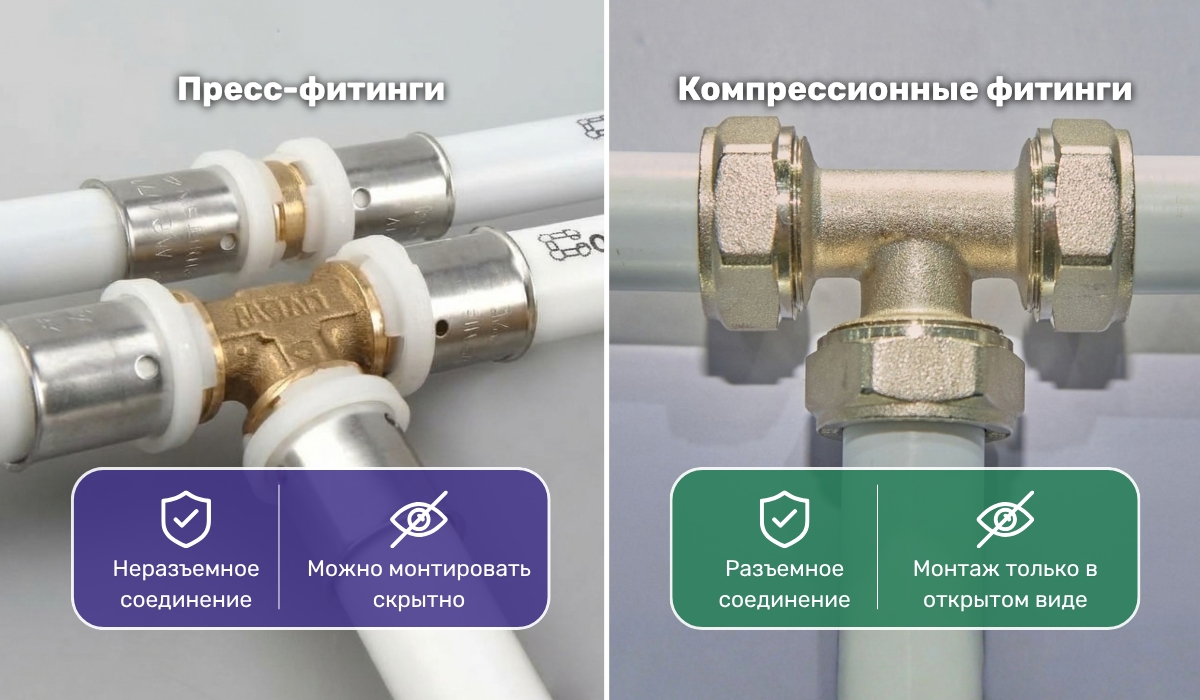

Распространены два способа соединения полиэтиленовых труб:
- Пресс-фитинги. Обеспечивают неразъемное соединение, которое можно монтировать скрытно, поскольку обслуживание никогда не требуется. Часто используются для теплого пола, монтажа в штробах. Требуется специальный инструмент – пресс-клещи и соответствующие насадки к ним – матрицы.
- Компрессионные фитинги. Соединение получается разъемным, и никакие специальные инструменты не понадобятся – нужны только гаечные ключи соответствующего размера. Монтировать такой стык можно только в открытом виде, поскольку иногда соединение ослабляется и его нужно подтягивать, чтобы не допустить протечки. Так можно осуществить подключение панельного радиатора отопления, полотенцесушителя.
Трубы под пресс-фитинги могут не подходить для компрессионных, и наоборот. Поэтому важно изучить характеристики материала. Кроме того, некоторые производители труб предусматривают собственную систему соединения.
Как соединить полиэтиленовые трубы с помощью пресс-фитинга
Перед соединением трубу следует обрезать ровно, строго перпендикулярно. Пресс-фитинг состоит из штуцера и гильзы. Штуцер одной стороной вставляется внутрь трубы, а гильза сверху опрессовывается пресс-клещами. Важно выбрать матрицу для клещей, подходящую для имеющихся фитингов. Даже фитинги одного и того же размера могут быть рассчитаны на опрессовку разными матрицами. Поэтому изучите характеристики фитингов. Использование неподходящей матрицы приведет к нарушению герметичности соединения.
Важно вставить штуцер в трубу до упора. Гильзы некоторых фитингов оснащены смотровым отверстием, которое позволяет понять, что фитинг занял нужное положение. Если вставить штуцер не до конца, соединение будет ненадежным.
С опытом можно «набить руку», и этот способ будет выполняться легко и быстро. Часто применяется, чтобы реализовать подключение систем отопления в Киеве и других населенных пунктах в квартирах и домах.

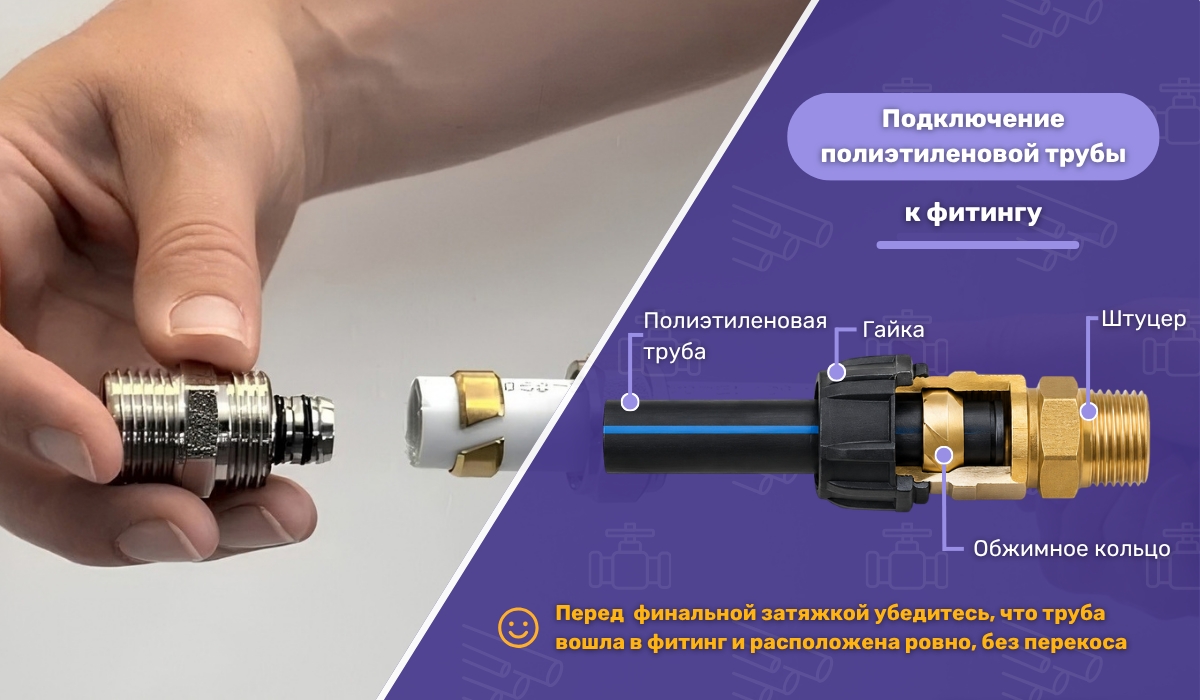

Соединение полиэтиленовых труб с помощью компрессионных фитингов
Чтобы соединить таким способом полиэтиленовые трубы, также необходимо обеспечить ровный срез. Иногда требуется сделать фаску (ознакомьтесь с инструкцией к фитингу). Порядок действий следующий:
- наденьте гайку на конец трубы, где будет соединение;
- наденьте обжимное кольцо, оно располагается между гайкой и трубой;
- вставьте штуцер в трубу до упора;
- подведите гайку к обжимному кольцу и закрутите с помощью гаечного ключа.
Слишком сильно затянуть гайку – не значит сделать лучше. От чрезмерной затяжки материал трубы повредится, и соединение окажется негерметичным. В инструкции к фитингу определите соответствующий крутящий момент. Сначала можно крутить динамометрическим ключом, опытный мастер обычно достигает нужного крутящего момента по ощущениям.
Способы соединения труб из сшитого полиэтилена

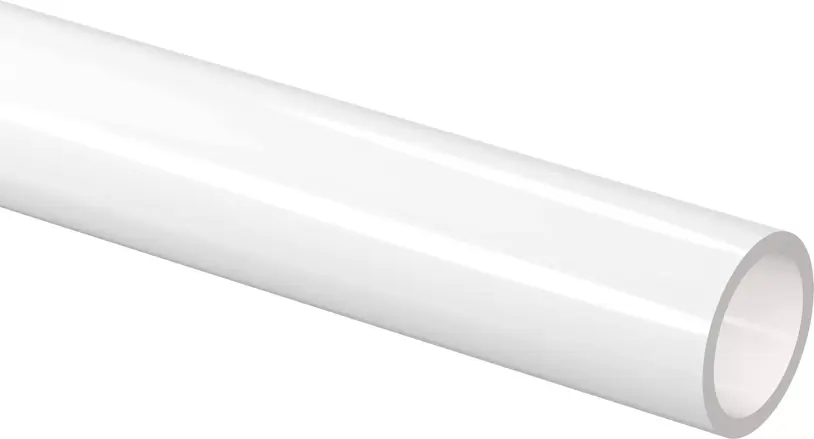

Сшитый полиэтилен такой же гибкий, и это распространенные виды труб отопления. Поэтому с их помощью обустраивают водяной теплый пол. Но также они применяются и для организации разводки отопления с минимальным количеством стыков. На поворотах труба просто сгибается с допустимым радиусом.
Еще одно свойство трубы из сшитого полиэтилена – она всегда стремится вернуться в исходное положение. Во-первых, это необходимо учитывать при планировании креплений (так же, как и тепловое расширение), а во-вторых, именно на этой основе реализован способ их соединения – аксиальный фитинг. Но применяются и другие методы.

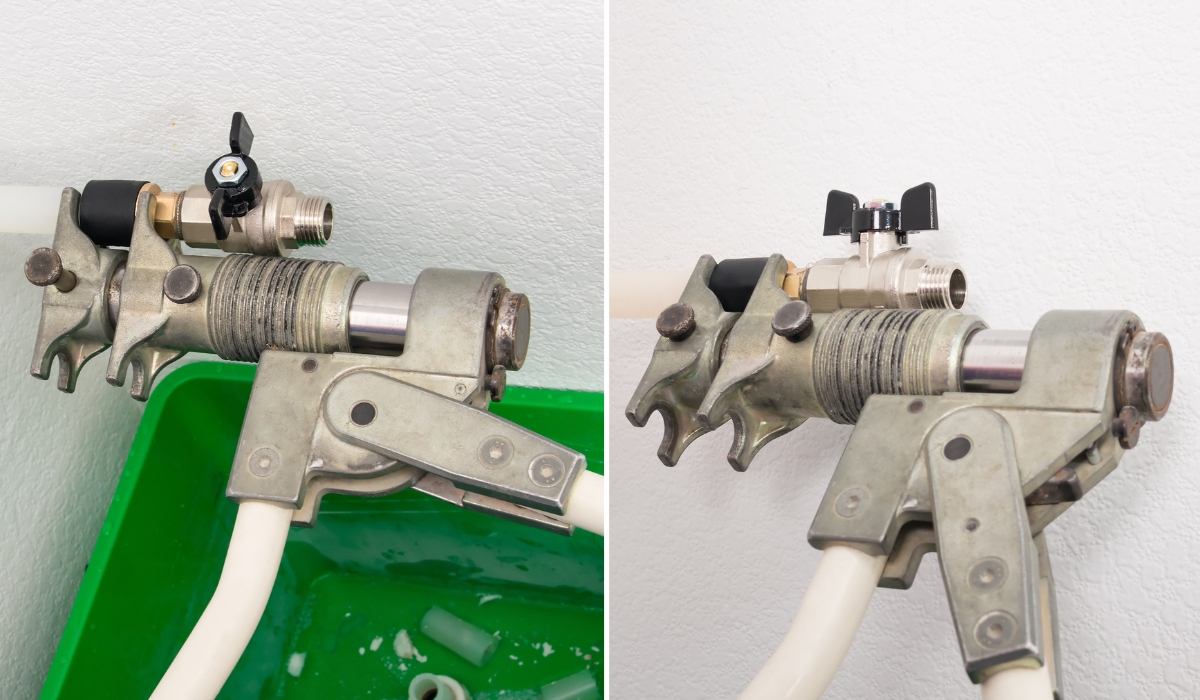

Соединение труб из сшитого полиэтилена с помощью аксиальных фитингов
Аксиальный фитинг похож на технологию пресс-фитинга, но есть и отличия. К свойствам такого соединения относятся:
- соединение получается неразъемным, поэтому при соблюдении технологии монтаж можно выполнять скрытым способом, обслуживание не потребуется;
- для выполнения, кроме материалов, нужны специальные инструменты – экспандер для расширения и инструмент для надевания гильзы (часто продаются в комплекте), обратите внимание, что пресс-клещи уже не нужны.
Аксиальный фитинг на трубу надевается следующим образом:
- Трубу отрезают перпендикулярно и аккуратно, без заусенцев.
- На конец трубы надевается гильза фитинга.
- Затем в трубу вставляется экспандер. С его помощью конец трубы расширяется.
- В расширенный просвет трубы вставляется штуцер фитинга до упора.
- После этого специальным инструментом надвигается заранее надетая гильза на штуцер. Материал трубы сжимается между штуцером и гильзой, образуя неразъемное соединение.
- Поскольку расширенный материал труб отопления стремится принять прежнюю форму, он плотно обжимает штуцер фитинга.
Компрессионные и пресс-фитинги для труб из сшитого полиэтилена
Компрессионные и пресс-фитинги с трубами из сшитого полиэтилена также применяются, но реже, чем аксиальные. На примере полиэтиленовых труб мы рассмотрели технологию соединения, поэтому не будем останавливаться на этом подробно. Однако помните о следующем:
- компрессионные фитинги разъемные и монтируются открыто, чтобы подключить полотенчики, батареи и другие приборы;
- пресс-фитинги неразъемные, и допускается скрытый монтаж;
- трубы из сшитого полиэтилена подходят для пресс-фитингов, но не подходят для компрессионных, и наоборот;
- некоторые производители предусматривают свои способы соединения.
Способы крепления трубопроводов из металлопластика

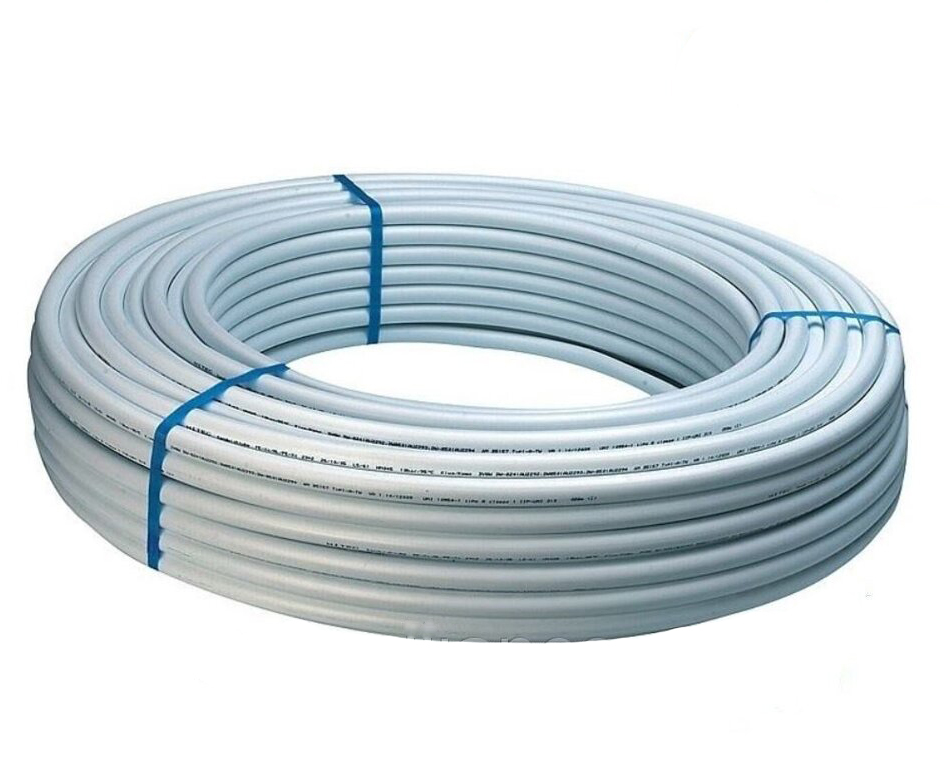

Металлопластик – это отдельная категория труб со своими преимуществами и недостатками. Однако подробно останавливаться на способах соединения мы не будем, поскольку это происходит с помощью фитингов, уже описанных выше, – компрессионных и пресс-фитингов. Отличие заключается лишь в том, что металлопластиковые трубы чаще всего соединяются именно с помощью компрессионных фитингов и монтируются с открытым стыком.
В редких случаях, если диаметр трубы большой (более 100 мм), приходится использовать специальную сварку для формирования стыка (не тем прибором, который нужен для полиэтилена, а другим). Но такие размеры в быту обычно не используются.
Важно также отметить, что металлопластиковые трубы можно соединять с помощью пуш-фитингов – без инструментов, просто вставив фитинг в трубу и нажав. Однако такое соединение в системах отопления практически не применяется, особенно при высоком давлении.

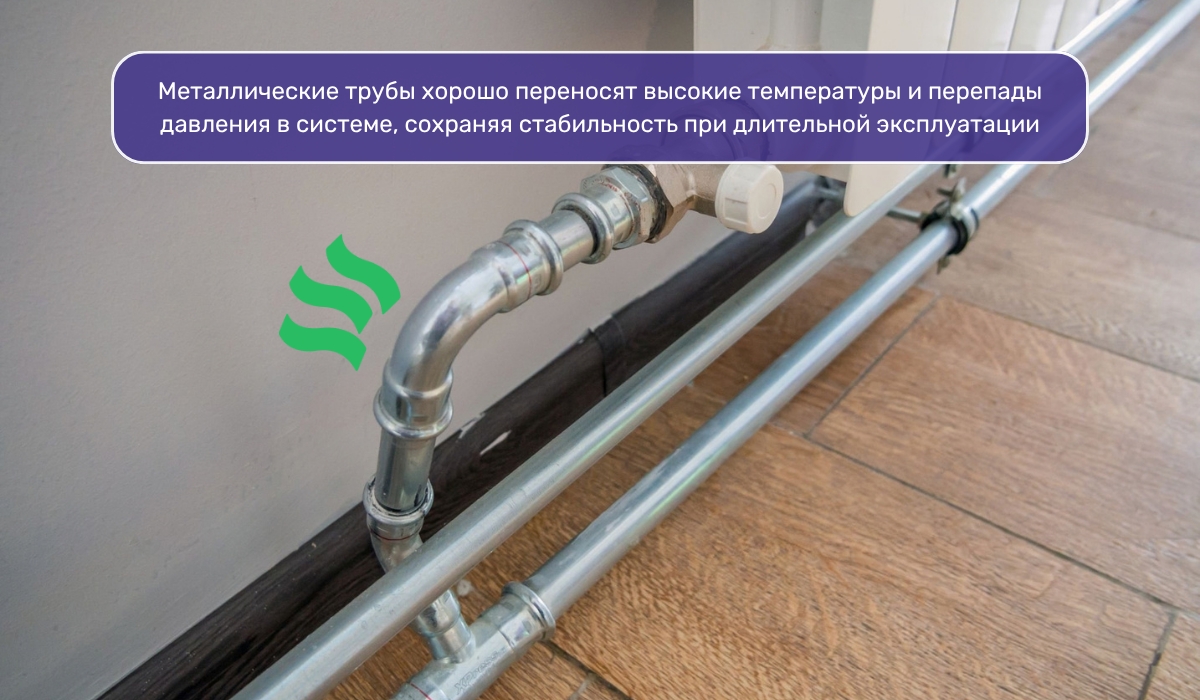

Соединение и монтаж стальных труб отопления

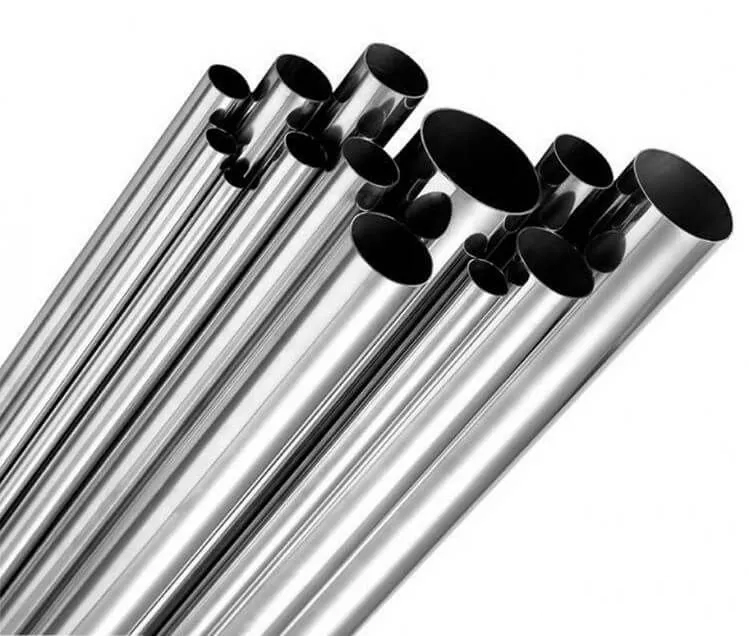

Стальные трубы являются разновидностью металлических и имеют существенные отличия при соединении. Основные способы – сварка, резьба, пресс-фитинги, фланец. Рассмотрим каждый из них. Выбирая, какую трубу использовать для отопления, отдавайте предпочтение металлическим, если требуется повышенная прочность.
Сварка стальных труб
Сварка или пайка – это самый распространенный способ как соединить металлические трубы отопления. Как очевидно, для сварки нужен специальный инструмент – сварочный аппарат. Чаще всего используется дуговой – он компактен и удобен для такого вида работ. Соединение получается неразъемным. Сварной шов требует защиты от коррозии, чтобы он прослужил дольше. Сварка стальных труб осуществляется следующим образом:
- Резка. Для начала стальные трубы обрезают в нужном месте. Место разреза выравнивают и очищают от ржавчины, краски, грязи.
- Прихват. Перед тем, как сварить отопление из металлических труб, их соединяют для стыковки и выполняют прихват сваркой – они фиксируются, чтобы стык был неподвижным, но место пока не герметичное.
- Сварка. После прихвата выполняется сварка – место стыка проваривается по всему кругу, что обеспечивает герметичность. Иногда для обеспечения надежности используется несколько слоев сварных швов.
Когда осуществляется монтаж отопления из стальных труб с помощью сварки, имеются свои особенности:
- фитинги не нужны, труба к трубе соединяется без них;
- можно выполнить не только прямое соединение труб, но и угловое, а также тройник, и тоже без фитингов;
- не обязательно, чтобы срез трубы был перпендикулярным, главные требования – чистота и идеальное совпадение среза одной трубы с другой.

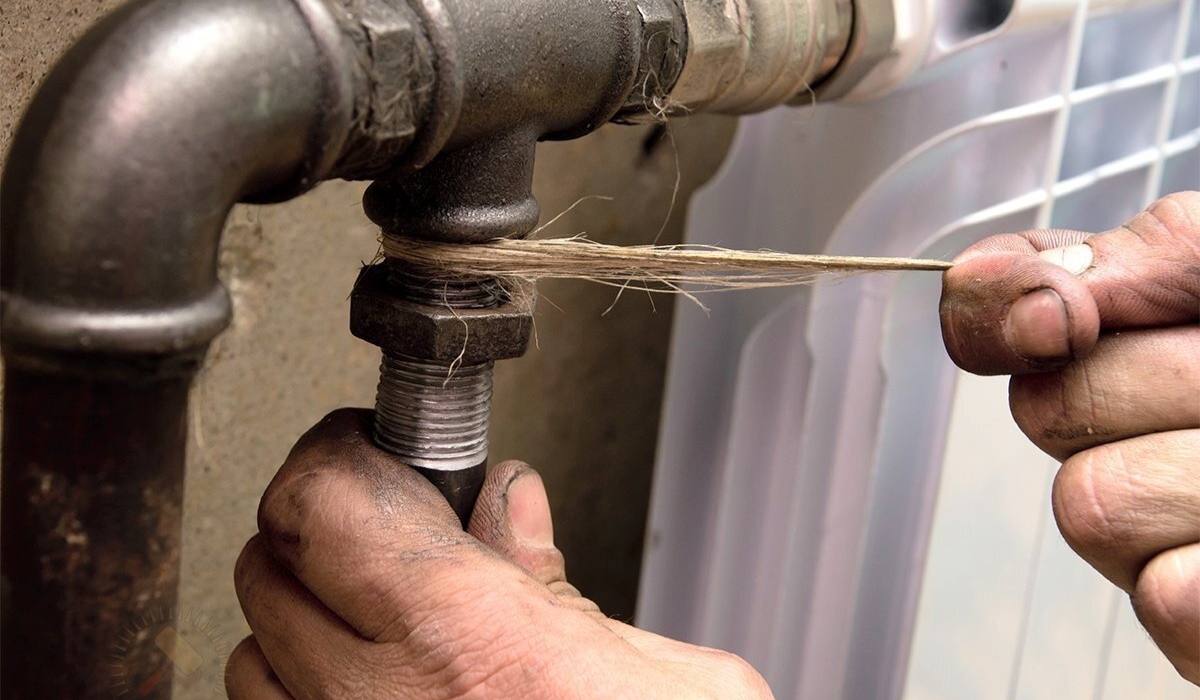

Резьбовое соединение стальных труб отопления
Для выполнения резьбового соединения стальных труб понадобятся:
- Инструмент для нарезания резьбы, соответствующий диаметру трубы.
- Фитинги соответствующей формы и диаметра.
- Изоляционный материал – сантехническая лента, нить, паста или герметик. Для отопительных труб следует использовать только термостойкие изоляторы.

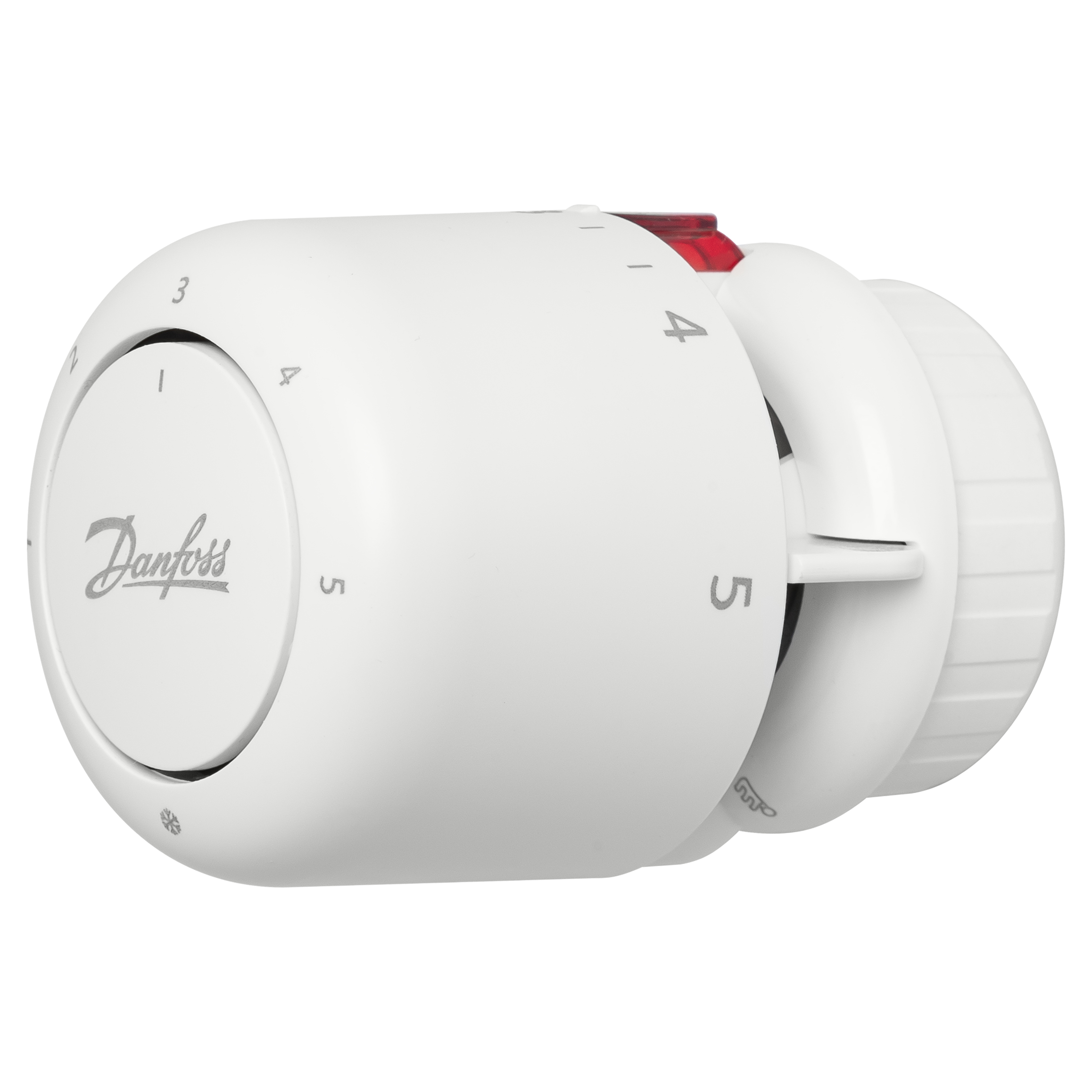

Соединение осуществляется легко. Сейчас продажа термоголовки для радиаторов чаще всего продаются под резьбу, и способ подключения аналогичен. Трубу отрезают в нужном месте и нарезают на ней резьбу с помощью надежного инструмента. Затем наносится выбранный герметик и закручивается фитинг. Для необходимой затяжки следует использовать гаечный ключ. Перетягивать не стоит – можно сорвать резьбу даже на стальной трубе. Соединение получается разборным, но изоляционный материал нужно менять при повторной сборке.
Фланцевое соединение
Фланец – это площадка, перпендикулярная оси трубы на ее конце. Во фланце имеются отверстия. Ответная часть, к которой присоединяется труба, также имеет фланец с отверстиями в тех же местах. Поверхности (фланцы) прижимаются друг к другу через герметизирующую прокладку и через отверстия скрепляются с помощью болтов, шайб и гаек.
Такое соединение используется на трубах большого диаметра. В бытовых системах оно может понадобиться для подключения циркуляционного насоса для отопления, вводной запорной арматуры и т. п. Соединение разборное, но часто при демонтаже требуется замена прокладки.
Для реализации такого соединения потребуется:
- трубы с фланцем, а если фланца нет, то его можно установить методом сварки;
- герметизирующий материал для прокладки между фланцами, обычно резиновый, обязательно термостойкий;
- крепления – болты, гайки, шайбы соответствующего диаметра;
- из инструментов нужны только гаечные ключи.
Пресс-фитинги для стальных труб
Стальные трубы можно соединять с помощью пресс-фитингов, но здесь есть несколько особенностей. Во-первых, не все трубы для этого подходят, а только те, для которых производитель заявляет о возможности использования пресс-фитингов. Во-вторых, для стальных труб пресс-фитинги должны быть специальными, для полимерных они не подойдут.
Пресс-клещи также обычно приходится использовать специальные, а не те, что предназначены для полимеров. И у них тоже есть разница в матрице, которая должна соответствовать гильзе. Обычно таким способом соединяют трубы малого диаметра.
Виды трубных соединений для меди

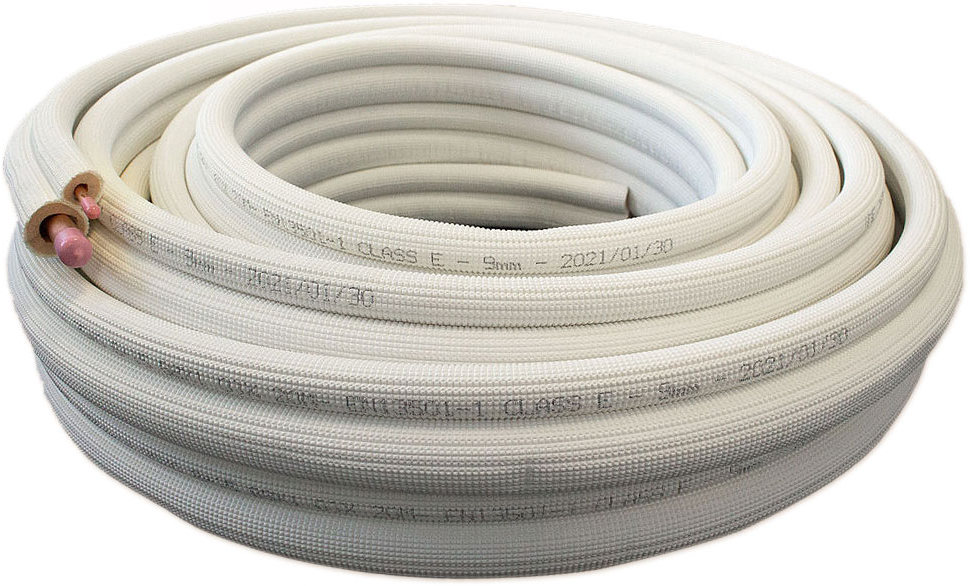

Медь – это другой вид металла, который для отопления лучше стали, хотя и дороже. Применяются те же виды соединений труб при монтаже трубопроводов – пайка, компрессионные и пресс-фитинги. Подробно рассматривать соединения с помощью фитингов мы не будем – технология та же, только материалы и инструменты нужно подобрать в соответствии с требованиями меди. А на пайке стоит остановиться.

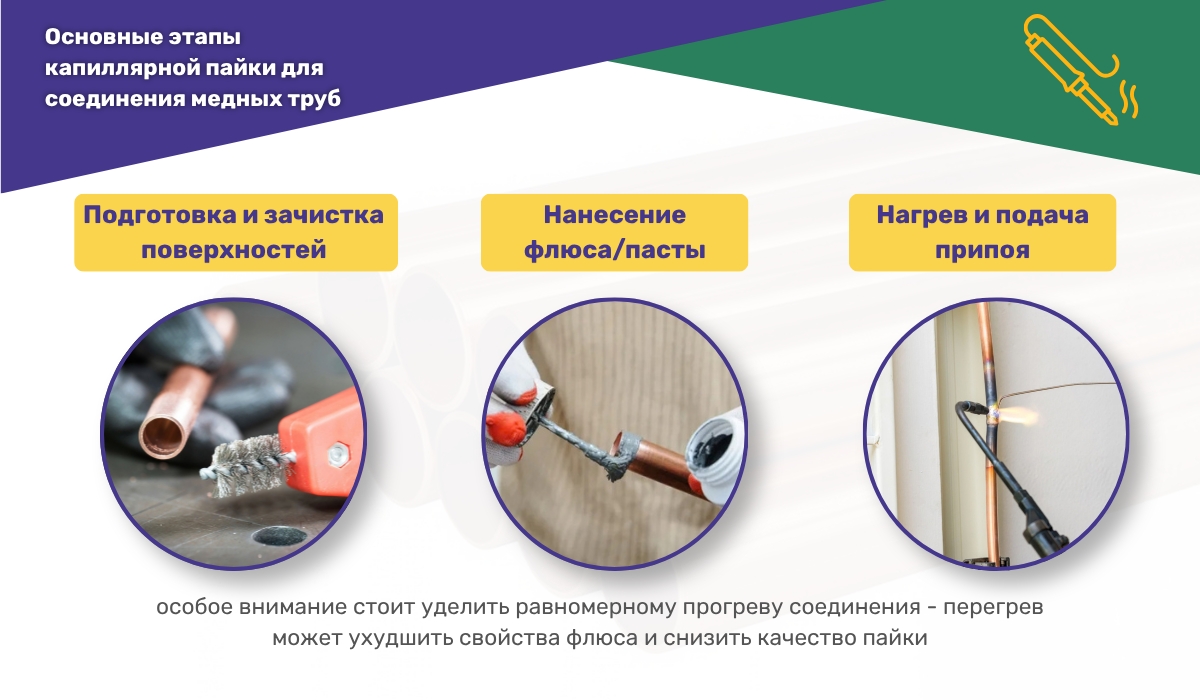

Капиллярная пайка для соединения медных труб
Капиллярная пайка может быть мягкой и твердой. Мягкая используется чаще всего, в ней применяется припой, плавящийся при температуре до 450 °C. Твердая пайка требует температуры выше 450 °C и в быту применяется реже.
В отличие от сварки стальных труб, пайка медных требует фитингов. Процедура такова:
- Трубу обрезают строго перпендикулярно. На месте реза удаляют заусенцы и зачищают до слоя меди – медные трубы окисляются, и эта процедура удаляет слой оксида, мешающий пайке. Зачистке также подвергается внутренняя часть фитинга.
- Конец трубы и внутренняя часть фитинга обрабатываются флюсом. На трубу надевается фитинг, он монтируется с зазором. Флюс предотвращает окисление меди при нагревании.
- Фитинг и труба прогреваются с помощью горелки. Затем на края соединения наносится припой, который расплавляется в пространстве между трубой и фитингом. После охлаждения в естественных условиях образуется герметичное неразъемное соединение.
Обратите внимание, что припой не плавится отдельно, он плавится на трубе благодаря тому, что она предварительно нагрета.
Что лучше – пайка или опрессовка труб фитингами для меди? Решать нужно в зависимости от многих факторов – параметров трубопровода, условий эксплуатации, вида меди, диаметра.
Какими фитингами осуществляется соединение труб отопления
Выбирая трубы для отопления, какие бывают, фитинги для них также нужно знать. Почти все способы соединения осуществляются с помощью них. Мы рассмотрели конструкции и способы установки различных видов фитингов. Но фитинги отличаются и по другим параметрам – количеству точек подключения и направленности. Они могут быть:
- муфты – две точки подключения, прямое направление;
- угловые фитинги – две точки подключения, поворот на 45°, 90°;
- тройники – три точки подключения, две прямые, одна перпендикулярная;
- крестовики – четыре точки подключения, по две перпендикулярно друг к другу.
Фитинги применяются, когда требуется стыковка трубы с трубой, соединение труб разных диаметров или материалов, подключение трубы к прибору. Поэтому фитинги могут различаться по типу точки подключения. Одна точка может быть предназначена для соединения с трубой – под пайку, сварку, опрессовку, а вторая – с прибором или трубой другого типа, с наружной или внутренней резьбой. Второй вариант– это комбинированный фитинг. Самый удобный для правильного подключения радиаторов и другой стационарной техники комбинированный фитинг – это «американка». Он позволяет разъединять и соединять стык без вращения трубы и прибора.
Мы рассмотрели, как выполнить неразъемное и разъемное соединение труб, изготовленных из различных материалов. Разобрались, какие инструменты для этого нужны и какие особенности имеет тот или иной способ.
