Значение микроклимата в жилых помещениях, на коммерческих и производственных объектах, в местах общего пользования (особенно если это спортивные, учебные, медицинские центры) сложно переоценить. Ведь температура, уровень влажности воздуха, наличие и концентрация примесей влияют не только на организм человека, но и на работу оборудования, сохранность материальных ценностей. Один из факторов, который помогает регулировать микроклимат, является вентиляция. Так как воздухообмен естественным методом для ряда объектов не актуален, на них организовывают принудительные вентиляционные системы. При этом не всегда есть возможность отводить воздушные массы напрямую от вытяжки на улицу или в вентиляционную шахту. Поэтому при проектировании и монтаже приходится принимать решение, какому вентиляционному трубопроводу отдать предпочтение, чтобы обеспечить достаточную производительность системы с минимальными затратами.

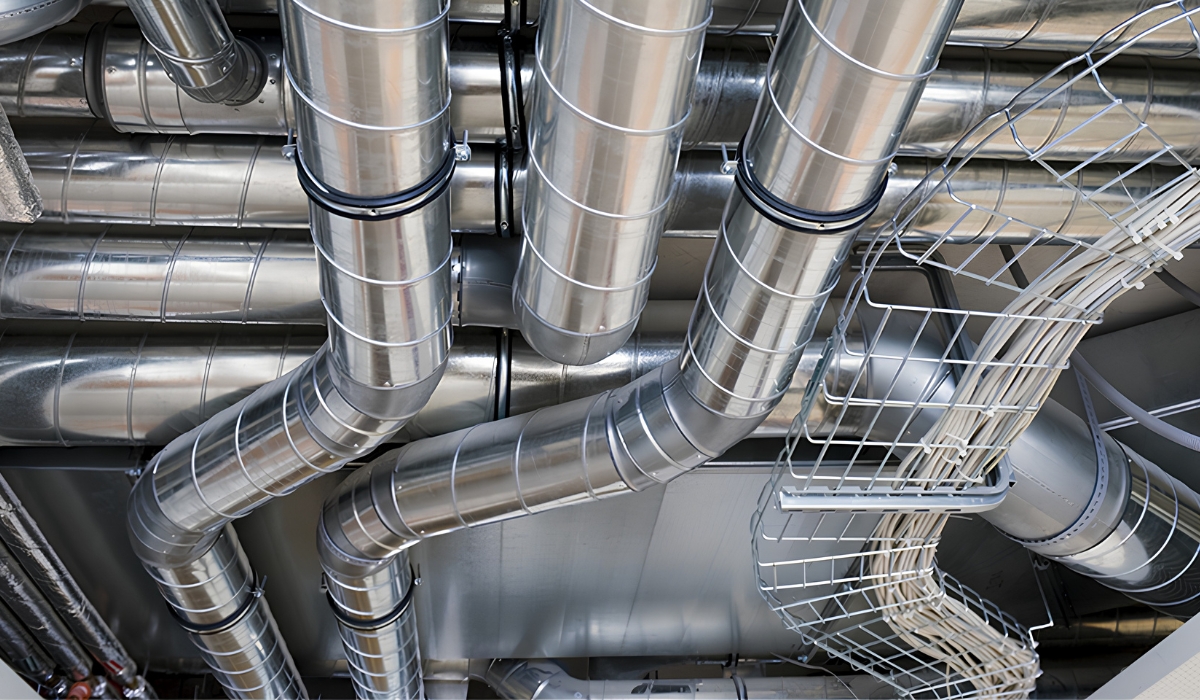

Не все знают, но диаметр воздуховода вытяжки, как и характеристики трубопроводов приточных систем, влияют на скорость движения потоков, уровень шума, КПД выбранного оборудования и работу системы в целом. Чтобы вам было проще ориентироваться какой диаметр вентиляционной трубы необходим в каждом конкретном случае, мы подготовили эту статью. В ней мы расскажем почему важно корректно определить характеристики воздуховодов до покупки, как рассчитать диаметр трубы для вентиляции с учетом особенностей объекта.
Как рассчитать диаметр вентиляционной трубы: основные методики и формулы
Владельцам частных домов и коттеджей, офисных помещений и прочих коммерческих объектов, производств, лицам, ответственным за организацию вентиляции в местах общего пользования мы рекомендуем доверять разработку проекта вентиляции и монтаж системы профессионалам. Инженеры, которые знакомы с государственными стандартами и нормативными актами, особенностями оборудования, могут без проблем определить оптимальный тип сечения трубопроводов и рассчитать диаметр воздуховодов. Также они помогут выбрать какому оборудованию нужно отдать предпочтение — вытяжным вентиляторам, приточно-вытяжным установкам, бытовым рекуператорам или прочим устройствам, которые широко представлены на рынке Украины.
В то же время, есть ситуации, в которых не всегда целесообразно привлекать инженеров. Например, когда необходимо установить кухонную вытяжку, организовать приток воздуха в мастерскую или гараж, обустроить вентиляцию кладовки, подключить вытяжку в санузле. В таких ситуациях рассчитать диаметр вентиляционной трубы можно самостоятельно, предварительно изучив методики и формулы расчетов.
Для чего необходимо рассчитывать оптимальный диаметры вентиляционных труб?
При монтаже систем вентиляции, вытяжек, приточного оборудования, важна каждая деталь. Например, диаметр вентиляции для вытяжки влияет на продуктивность системы и комфорт пользователей, скорость износа системы и на то, как часто необходимо будет ее обслуживать.
Эффективность работы систем вентиляции с учетом диаметра воздуховодов
В ситуациях, когда вентиляционная труба имеет диаметр меньше, чем присоединительные патрубки у приточного или вытяжного оборудования, происходят следующие процессы:
- Возрастает нагрузка на электромотор, ведь для перемещения воздуха нужно прикладывать больше усилий. Ресурс работы оборудования снижается.
- Продуктивность падает при переходе с большего диаметра на меньший.
Когда диаметр воздуховода больше, чем диаметр патрубков вытяжки или приточного устройства, при переходе с меньшего диаметра на больший, происходит разряжение — давление, созданное электромотором, резко снижается (продуктивность падает).
Также на продуктивность работы вентиляционного оборудования влияет длинна трубопровода, наличие и параметры изгибов. Чем воздуховод длиннее и имеет больше поворотов, тем сложнее перемещение воздуха по нему.
Как влияет диаметр вентиляционной трубы на шум и вибрации
Даже если электрооборудование относится к маломощному, будь то вытяжной вентилятор для кухни, кухонная вытяжка, рекуператор, вентилятор для ванны, все равно при работе оно издает шум. Когда при монтаже использован воздуховод неподходящего диаметра, создается дополнительный гул и возникают вибрации.
Мы описали наиболее явные проблемы, которые могут возникнуть, но помимо этого есть и те, что заметны далеко не сразу (проявляются постепенно). В случае неправильного подбора воздуховодной трубы вентиляция будет малоэффективной, как следствие, в помещении будут скапливаться вредные вещества, может образовываться плесень из-за чрезмерной влажности, нарушится температурный баланс. Минимизировать риск возникновения этих проблем поможет корректный расчет диаметра трубы для вентиляции, если она имеет круглое сечение, и определение размеров для прямоугольных воздуховодов.
Что важно знать до того, как рассчитывать диаметр труб вентиляции?
Перед тем как рассчитать диаметр трубы для вытяжки и размеры воздуховодов прямоугольного сечения, необходимо определиться, какие объемы воздуха необходимо перемещать по ним. Если вы планируете подключить через воздуховод одно устройство, то пропускная способность трубопроводов должна быть равна мощности оборудования. Узнать ее можно, изучив инструкцию кухонной вытяжки или того вентилятора для дома, что вы планируете приобрести.

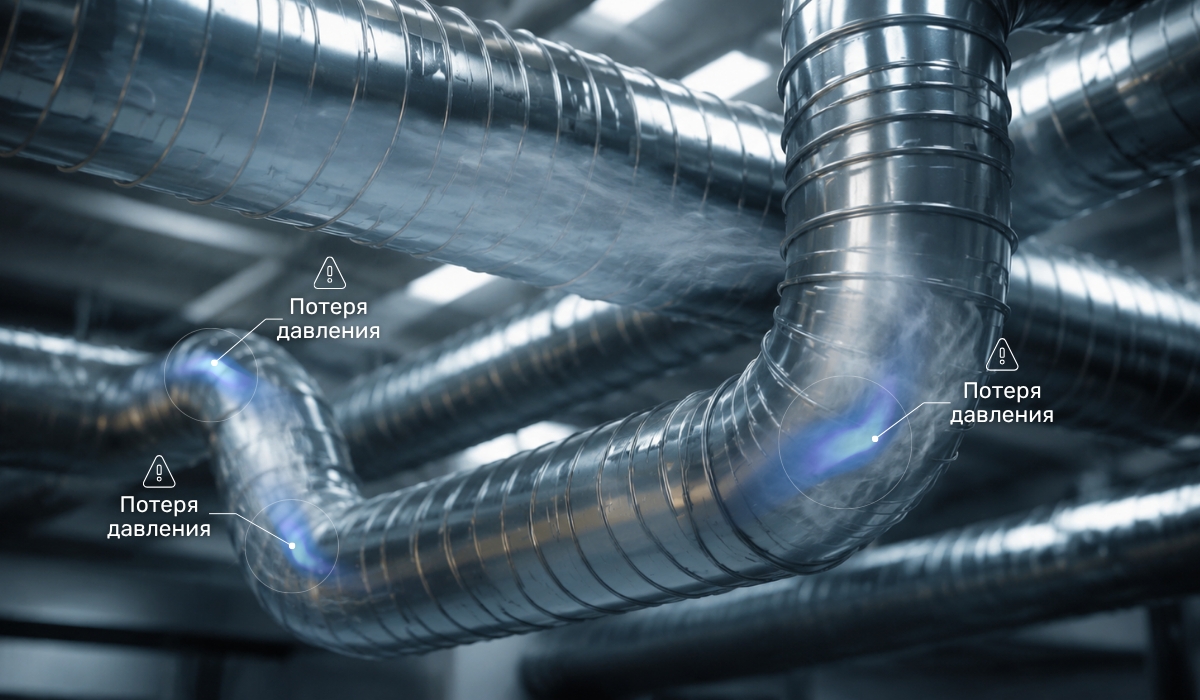

В случаях, когда воздуховоды имеют ответвления, тогда расчеты необходимо проводить для каждого участка индивидуально. Ведь после модуля, обеспечивающего разветвление (например, тройника или крестовины), объем воздушного потока, что должен перемещаться по системе, изменится. Если часть воздуха уходит в ответвление, то диаметр воздуховода на следующем участке должен быть меньше предыдущего, чтобы сохранить давление в системе на прежнем уровне. Если после разветвлений объем перемещаемого воздуха увеличивается, тогда диаметр труб также должен быть увеличен. В ходе расчета производительности учитывайте, что:
- на большинстве бытовых объектов вытяжки и вентиляторы редко запускаются одновременно, поэтому даже если они подключены к одному воздуховоду, то простое суммирование их мощностей будет неэффективным;
- чем воздуховод длиннее и больше на нем разветвлений (поворотов) тем, больше будут потери давления (мощности). Особенно это будет заметно на системах с трубами большого диаметра.
Чтобы иметь возможность регулировать движение потоков, рекомендуем между участками установить дроссельные заслонки, в некоторых случаях может быть использована заглушка вентиляционная для воздуховодов. Это поможет минимизировать потери и обеспечить оптимальную работу вентиляции.
Диаметр вентиляции и скорость, с которой воздух движется по трубе
Еще один важный параметр, который необходимо учитывать в процессе определения размера вентиляционного трубопровода — это скорость движения воздушных масс по воздуховодам. Чем она больше, тем значительнее вибрации и шум, создаваемые воздухом при движении. При размещении воздухораспределителей, вентиляционных и вытяжных вентиляторов на высоте до 2 м, у людей, присутствующих в помещении, может появиться ощущение сквозняка.
В то же время, если скорость слишком низкая, тогда не только падает продуктивность работы оборудования, но на стенках воздуховодов оседают примеси, что присутствовали в воздухе.
Так как самостоятельно определить оптимальную скорость сложно, инженеры рекомендуют ориентироваться на значения, которые уже рассчитаны специалистами для различных систем:
- Для жилых помещений в магистральных воздуховодах оптимальной считается скорость 3-5 м/с. Если есть ответвления, оптимальная скорость в них 2-3 м/с. На воздухозаборных решетках, что размещены в жилом пространстве, оптимальной считается скорость не более 0,3 м/с.
- На коммерческих объектах для магистральных воздуховодов оптимальная скорость — 5-7 м/с, для ответвлений — 3-4 м/с, в зоне решеток — 0,-0,5 м/с.
- Для складских помещений и производственных объектов рекомендована следующая скорость на участках магистральных воздуховодов — 6-12 м/с, там, где установлен отвод вентиляционный — 4-6 м/с, для вытяжных шкафов — 0,3-0,7 м/с, в системах аспирации (локальных вытяжках) — 20-25 м/с.
В случае, если у вас сложная разветвленная система, расчет характеристик системы вентиляции, разработку проекта с выбором оборудования лучше доверить профессионалам, которые смогут учесть особенности объекта. Далее разберем как определить диаметр трубы для простейших систем.
Рассчитываем диаметр вентиляционной трубы в частном доме и квартире, офисе
Если у вас нет возможности воспользоваться услугами инженеров, вы можете самостоятельно рассчитать какую площадь должно иметь сечение вентиляционной трубы, по формуле:
F = L / (3600 * V)
где:
- F — площадь сечения воздуховода, м²;
- L — мощность оборудования (продуктивность), которая указана в инструкции к технике, м³/ч;
- 3600 — количество секунд в часе, значение используется для приведения показателей к общей размерности;
- V — оптимальная скорость движения потоков для определенного объекта (примерные показатели мы привели выше), м/с.

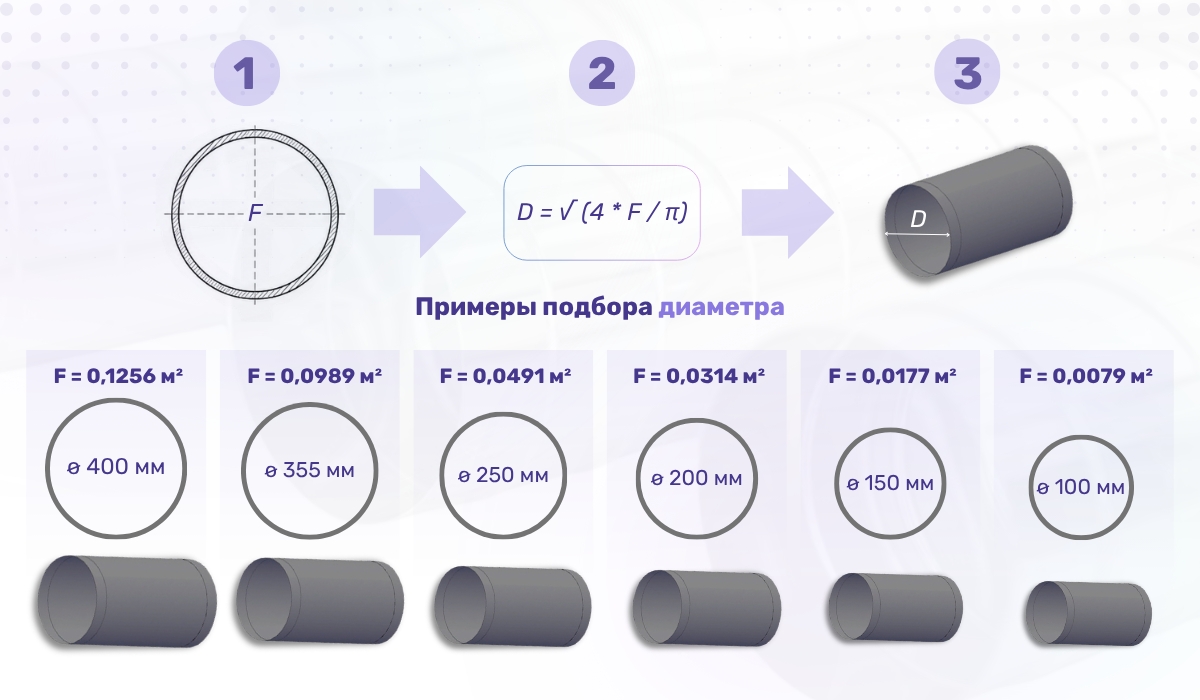

Чтобы выполнить расчет диаметра вентиляционной трубы, исходя из площади сечения, необходимо использовать следующую формулу:
D = √ (4 * F / π)
где:
- D — диаметр круглого воздуховода, м;
- F — площадь сечения воздуховода, м²;
- π — математическая константа, которую в расчетах можно принять как 3,14.
Проводя расчет диаметра вентиляции по формулам, вы получите следующие значения:
- При площади сечения 0,1256 м² круглая деталь вентиляции должна иметь диаметр 400 мм.
- Для сечения 0,0989 м² диаметр — 355 мм.
- Для сечения 0,0989 м² диаметр — 250 мм.
- Для сечения 0,0314 м² диаметр — 200 мм.
- Для сечения 0,0177 м² диаметр — 150 мм.
- Для сечения 0,0079 м² диаметр — 100 мм.

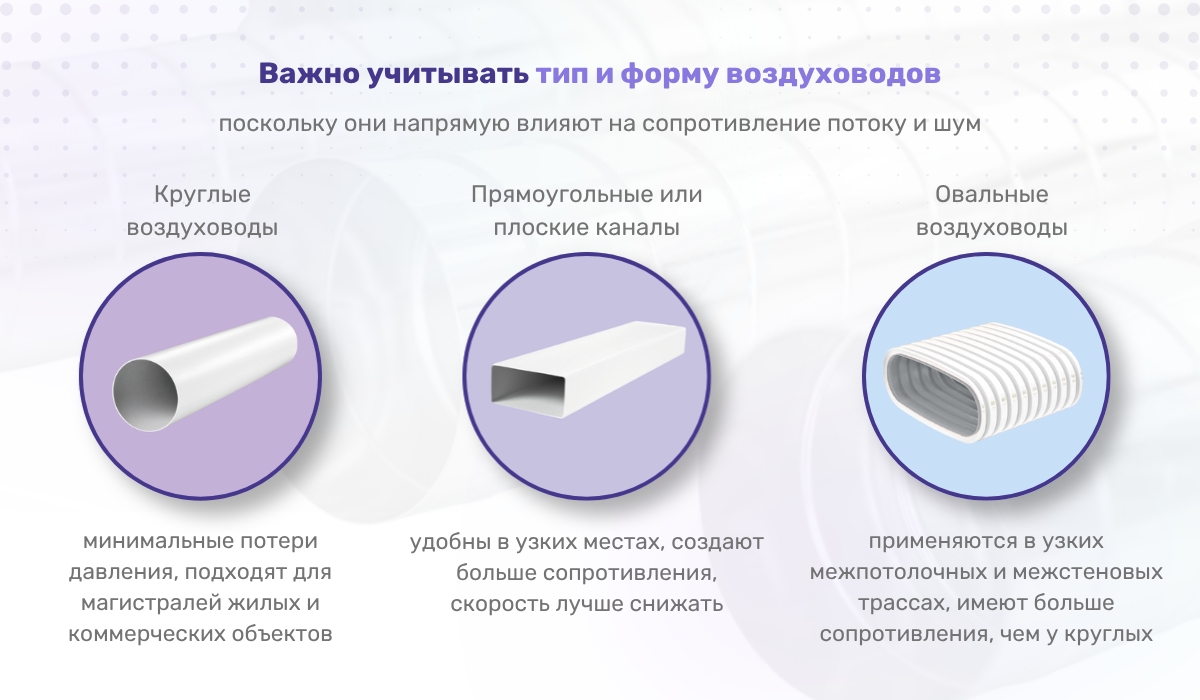

Чтобы рассчитать параметры сечения прямоугольных воздуховодов, необходимо воспользоваться следующей формулой:
F = a * b
где:
- F — площадь сечения воздуховода, м²;
- a — ширина воздуховода, см;
- b — длина воздуховода, см.
Как правило, воздуховоды прямоугольного сечения имеют стандартные размеры, и для подбора оптимального рекомендуем открыть каталог с товаром для вентиляционных систем на сайте ВЕНКОН.

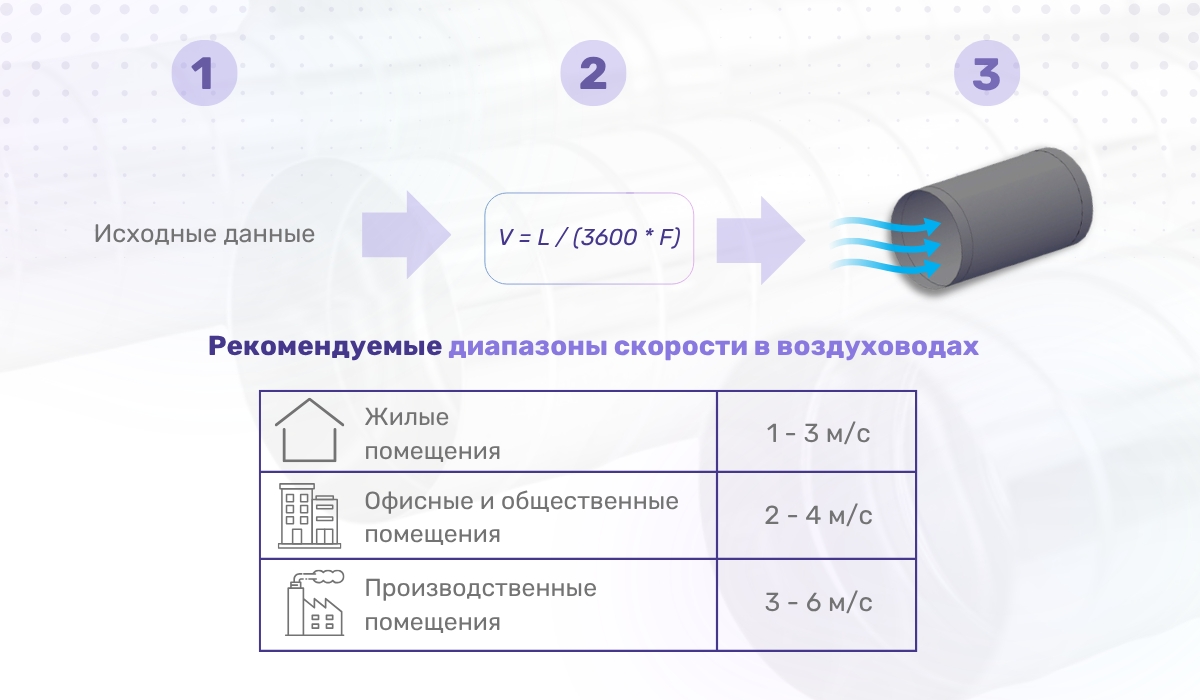

Диаметр приточной и вытяжной трубы: проверка правильности выбора с учетом оптимальной скорости
После того как вы определитесь труба какого диаметра вам подходит, до того как приобрести все комплектующие и смонтировать систему вентиляции в Киеве или любом другом населенном пункте, рекомендуем выполнить проверку по скорости.
Для этого используется формула:
V = L / (3600 * F)
где:
- V — скорость движения потоков, м/с;
- L — мощность оборудования (продуктивность), которая указана в инструкции к технике, м³/ч;
- F — площадь сечения воздуховода, м²;
- 3600 — количество секунд в часе, значение используется для приведения показателей к общей размерности.
Для определения площади сечения круглого воздуховода, исходя из знания диаметра, необходимо использовать формулу:
F = (π * D²) / 4
где:
- D — диаметр круглого воздуховода, м;
- F — площадь сечения воздуховода, м²;
- π — математическая константа, которую в расчетах можно принять как 3,14.
Например, производительность кухонной вытяжки (L) согласно паспорту 320 м³/час, вы выбрали воздуховод диаметром — 150 мм (D). Рассчитаем скорость, с которой будут двигаться потоки:
F = (3,14 * 0,150²) / 4 = 0,0177 м²
V = 320 / (3600 * 0,0177) = 5,0219 м/с
Как видите для жилого помещения такая скорость близка к верхней границе, а для коммерческих объектов она на уровне нижней. Поэтому, если вы хотите минимизировать шум от работы систем воздухообмена, важно не только правильно выбрать вытяжной вентилятор для дома или квартиры, приточно-вытяжную или приточную систему, но и грамотно спроектировать воздуховоды.
В случае если ваш воздуховод будет прямым и коротким, рекомендуем просчитать возможность использования трубы большего диаметра. Например, если взять трубу диаметром 200 мм, тогда согласно расчетам скорость будет равна:
F = (3,14 * 0,20²) / 4 = 0,0314 м²
V = 320 / (3600 * 0,0314) = 2,83 м/с
Эта скорость несколько ниже рекомендованной, поэтому вам подойдут воздуховоды диаметр которых более 150 мм, но менее 200 мм. Если предполагается прокладка труб с изгибами и поворотами, тогда брать воздуховод диаметром более 150 мм не рекомендуется, так как частично продуктивность будет потеряна из-за сопротивления.
Диаметр вентканала и прочие факторы, которые важно учесть при расчете размеров труб для систем воздухообмена
Как мы уже говорили, продуктивность работы вентиляционных систем зависит не только от мощности оборудования и диаметра воздуховода, но и от:
- Длины воздуховода. Чем длиннее трубопроводы и более шершавые (ребристые) у них внутренние стенки, тем значительнее будет сопротивление. На каждом метре потери давления могут составлять 0,1-0,3 Па.
- Наличия поворотов. Чем меньше угол изгиба, тем больше будут потери эффективности. Например, купив соединительный элемент вентиляционный в виде колена на 90 °, с воздуховодом диаметром 0,125 м с подачей воздуха оборудованием, производительность которого 150 м³/ч, после прохождения через колено давление снизится ориентировочно на 3 Па.
- Диаметра присоединительных патрубков выбранного вами оборудования. При переходе с одного диаметра на другой скорость движения потоков и давление в системе однозначно изменится. Это негативно сказывается на качестве вентиляции в целом.
- Характеристик выходного/входного отверстия в стене или прочей конструкции, к которой ведет воздуховод. Если диаметр вентиляционного канала будет меньше воздуховода, у системы может не хватить давления, чтобы поддерживать требуемую скорость. А если трубу меньше вентканала в стене, тогда необходимо подумать о герметизации оставшегося пространства, чтобы не было обратной тяги.
Также при расчете характеристик вентиляции не стоит забывать про оптимальную кратность воздухообмена. Если вы не уверены, что можете самостоятельно определить какие выбрать вентиляционные трубы, диаметры, форму воздуховодов и комплектующих к ним, обратитесь за советом к экспертам ВЕНКОН. Они подскажут какие комплектующие лучше подходят к понравившимся вам вытяжкам, вентиляторам и другим устройствам.
Если вы уже приобрели оборудование, то для минимизации потерь продуктивности, при монтаже рекомендуем:
- максимально уменьшить количество поворотов трассы;
- исключить провисание гибких воздуховодов — использовать качественные крепежи, размещая их на небольшом расстоянии друг от друга;
- для понижения сопротивления гофрированную трубу можно максимально растянуть (чтобы поверхность внутри была гладкой, а не ребристой);
- сохранять конфигурацию воздуховода и габаритные размеры на всей его протяженности — не деформировать в местах креплений и соединений;
- обеспечить герметичность соединительных швов.

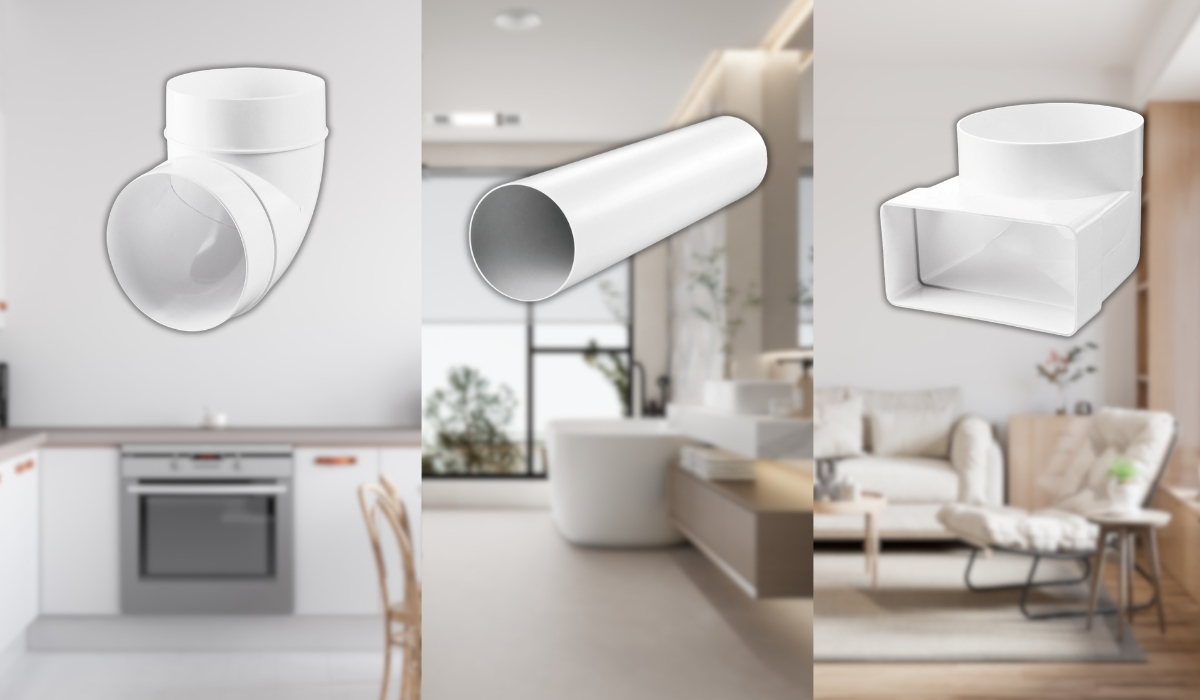

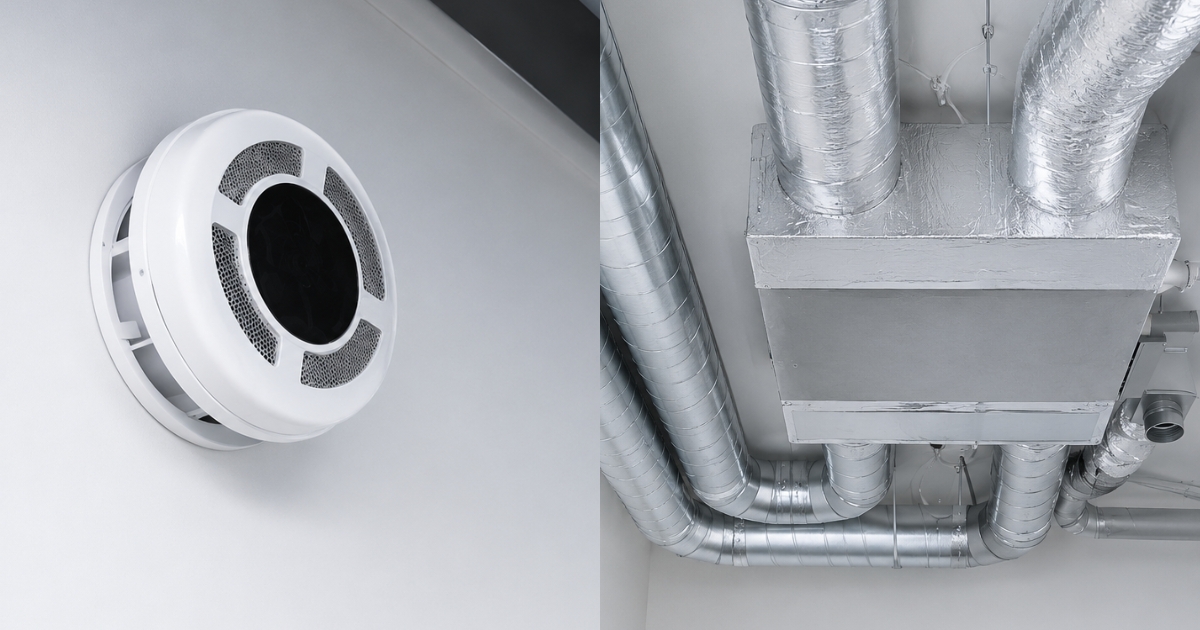

Чтобы определить оптимальный диаметр трубы для естественной вентиляции, важно учитывать, где будет проводиться врезка вентиляционная для воздуховодов — на какой высоте, с подветренной или наветренной стороны и прочих факторов. В большинстве случаев для квартир и домов (помещений жилого фонда) для качественного воздухообмена естественным методом достаточно установить:
- В кухнях и котельных воздуховоды диаметром не менее 150-200 мм.
- В ванных комнатах, туалетах и совмещенных санузлах оптимальный диаметр 125-150 мм.
- В гостиных, кабинетах и прочих жилых комнатах, чтобы была эффективная вентиляция, диаметр трубы должен быть 100-125 мм.
Если есть возможность, оптимальным решением будет автоматическая система вентиляции, укомплектованная датчиками для анализа качества воздуха. Такое решение поможет поддерживать необходимый микроклимат с минимальными затратами времени и сил. А в случае необходимости (изменения требований к микроклимату или внешних условий), такую систему можно перенастроить. Надеемся, что наша статья помогла вам сориентироваться в том как рассчитать диаметр воздуховодов вентиляции, чтобы система воздухообмена была эффективной. Если у вас остались вопросы или вам нужна помощь в выборе оборудования, обращайтесь за консультацией в ВЕНКОН.
