Регуляторы и контроллеры – специальные устройства, которые отвечают за управление двигателем, а точнее скоростью вращения лопастей вентилятора. С их помощью управляют мощностью потока и регулируют количество воздухообмена. Также они защищают оборудование от преждевременного износа, снижают шумность и экономят потребление электроэнергии.
Но чтобы получить все эти преимущества, нужно понимать, как правильно выбрать регулятор и контроллер для вентиляции. Несмотря на скромные габариты и простую конструкцию, они отличаются по многим критериям, например, типом управления, количеством скоростей, мощностью. Также в зависимости от того, какое оборудование для поддержания оптимального микроклимата у вас установлено, вы сможете выбрать регуляторы скорости вентилятора на DIN-рейку для установки в электрощитовой или же модели для монтажа в подрозетник и на стенах, в непосредственной близости от вентсистемы. Эти и многие другие параметры важно обдумать перед тем, как выбрать регулятор вентиляции.
Все объекты уникальны, даже если на них используется аналогичное оборудование, поэтому необходим индивидуальный подход. Чтобы вам было проще сориентироваться как подобрать регулятор вентиляции, мы подготовили данную статью. В ней мы расскажем про основные типы устройств и их отличительные особенности, рассмотрим основные правила выбора регулятора для вентиляции.
Выбираем регуляторы вентиляции: преимущества, которые обеспечивает грамотный подход к подбору комплектующих
Наша компания специализируется не только на продаже оригинального качественного оборудования, но и имеет в своем составе инженерно-технический отдел. Когда мы подбираем регуляторы вентиляции в ходе составления проектов для наших заказчиков, то с помощью датчиков и модулей управления стремимся обеспечить следующие преимущества:
- Автоматизация процессов и минимизация участия пользователей. Владельцам объекта необходимо задать целевые параметры, далее оборудование автоматически будет контролировать, корректировать температуру и прочие параметры.
- Возможность контролировать состояние оборудования для своевременного обслуживания, используя регуляторы скорости вентилятора однофазные и трехфазные (ориентируясь на цвет индикаторов и тип сигналов на дисплее). Например, современные модули управления могут напомнить о необходимости замены фильтров.
- Контроль работы оборудования и защита от негативного влияния внешних факторов. Благодаря встроенной защите ряд регуляторов при перепадах напряжения отключают оборудование, тем самым продлевая срок его службы.
- Максимальный комфорт. Контроллеры, которые представлены в Украине, могут учитывать не только температуру, но и уровень влажности, наличие углекислоты и прочих примесей в воздухе, в процессе управления работой вентсистем.
- Экономичность. Ориентируясь на основные правила выбора регулятора вентиляции, можно приобрести регуляторы скорости вентилятора на 400 Вольт или 230 Вольт, которые помогут снизить энергозатраты на работу вентиляции на 10-30 % без потери комфорта.
Далее мы разберем как правильно выбрать регулятор вентиляции, чтобы получить максимальное количество преимуществ.
Гайд по выбору регулятора вентиляции: основные параметры
Обдумывая какой выбрать регулятор вентиляции, необходимо оценить:
- особенности объекта — агрессивность среды (взрывоопасность, уровень влажности и запыленности), чтобы определиться с уровнем изоляции и тем, можно ли контроллер располагать в этой же комнате или нужно выполнять монтаж в смежном помещении;
- какой сценарий вентиляции будет реализован. От этого зависит какие регуляторы вентиляции выбрать, нужны ли датчики влажности, СО2 и прочие контроллеры;
- планируете вы управлять климатом удаленно или достаточно установить регуляторы скорости вентилятора сенсорные, механические или электронные для изменения параметров непосредственно на месте установки вентоборудования.
В зависимости от задач, которые необходимо решить, нужно определить наиболее важные критерии выбора регулятора вентиляции для каждого из объектов. Хотя у современных модулей – функций и параметров множество, а производители постоянно работают над внедрением новинок, все же есть основные аспекты, которыми не стоит пренебрегать. Если обобщить рекомендации по выбору регуляторов вентиляции, то необходимо:
- Определиться какие виды регуляторов вентиляции вам подходят больше всего.
- Выбрать как будет происходить регулировка оборотов — плавно или ступенчато.
- Обдумать, как вы предпочитаете управлять системой — удаленно, с механической, электронной или сенсорной панели.
- Определиться с дополнительными функциями и параметрами. Например, требованиями к электросети, количеством скоростей, наличием индикатора дисплея.
- Учитывать параметры вентсистем, особенно если вами уже выбран вытяжной вентилятор для дома или квартиры, проточные модели или приточно-вытяжные установки.
Чтобы вам было легче ориентироваться в теме, далее мы разберем какие бывают регуляторы вентиляции и какие особенности им характерны.
Виды регуляторов вентиляции
Первое, с чем следует определиться перед тем как выбрать регулятор для вентиляции, – с его видом. В зависимости от принципа регулирования скорости различают 4 основных разновидности. Какой выбрать регулятор для вентиляции – решайте сами (после изучения особенностей каждого варианта).

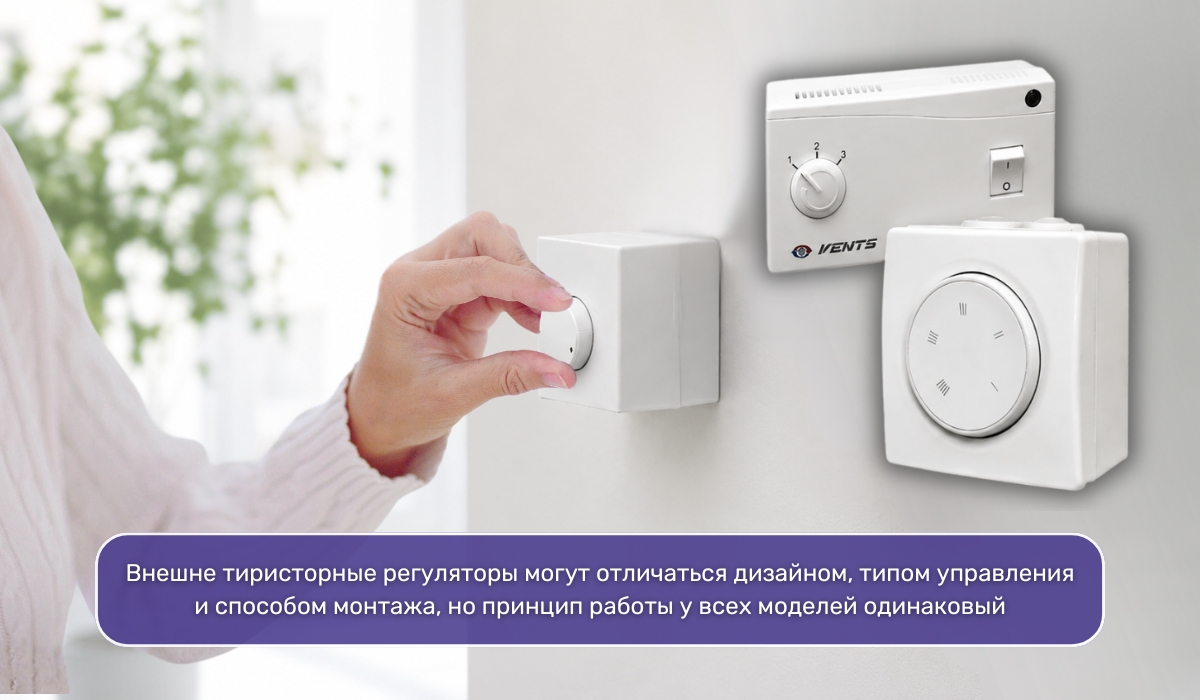

Тиристорный регулятор
Такая модель регулирует обороты 1-фазного оборудования, защищенного от перегрева. Оно корректирует мощность подаваемого напряжения и тем самым меняет частоту оборотов.
Регулятор скорости вентилятора тиристорный выделяется среди прочих вариантов компактными размерами, доступной ценой, плавным изменением оборотов. В то же время у тиристорных контроллеров есть ряд условных недостатков — они могут на низких оборотах шуметь (потрескивать и гудеть), а также есть риск появления электромагнитных помех в процессе работы таких модулей.
Симисторный регулятор
Данный вид устройства способен управлять сразу несколькими моторами. Но лишь в том случае, если потребляемый ток не будет превышать предельную величину.
Симисторный регулятор считается одним из наиболее распространенных решений, которое имеет ряд преимуществ:
- простая плата и доступная стоимость;
- компактные размеры;
- обеспечивает плавное изменение скорости, без перерывов и остановок;
- надежность и долговечность.
Регуляторы скорости вентилятора трехфазные обладают точной регулировкой и оснащаются плавким предохранителем. А для снижения шума на минимальных оборотах двигателя у них предусмотрен сглаживающий конденсатор. Выбирая симисторные контроллеры, стоит учитывать, что они совместимы не со всеми асинхронными двигателями высокой мощности, а при работе на малых оборотах могут издавать шум.

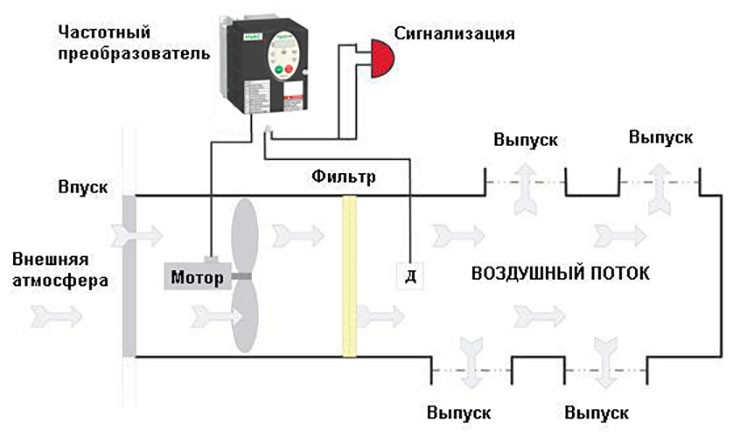

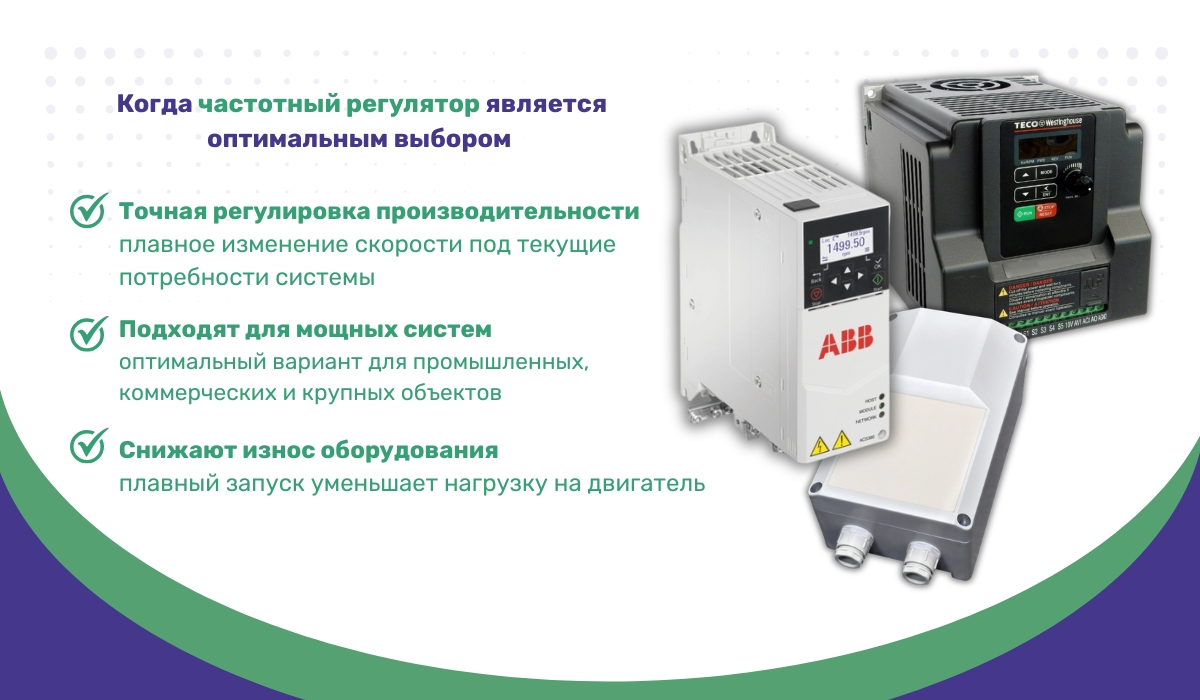

Частотный регулятор
Такая модель регулирует скорость за счет подаваемой энергии (изменение напряжения и частоты, с которой подается ток питающий двигатель, влияет на скорость вращения). Чаще всего их используют с 3-фазными моторами вентиляционных систем с производительностью до 75 кВт. Особенно, если нужно добиться экономного использования. Регуляторы скорости вентилятора частотные характеризуются следующими преимуществами:
- Высокая энергоэффективность.
- Максимальное сохранение крутящего момента двигателя в вентсистеме (стабильная синусоида).
- Тихая работа без гула и вибраций, что особо важно учитывать, когда выбираем контроллеры вентиляции для жилых объектов, офисов, учебных центров.
- Совместимость с контроллерами систем “умный дом” и прочими проектами, предполагающими возможность удаленного управления оборудованием.
В то же время частотные регуляторы имеют ряд условных недостатков. Их достаточно сложно настроить, поэтому перед тем как выбрать контроллер для вентиляции частотного типа, рекомендуем обдумать кому вы сможете доверить установку и отладку системы. Ведь данные модули стоят дороже прочих, а при ошибках в установке могут легко выйти из строя.
Трансформаторный регулятор
Этот тип модулей работает с автотрансформаторами, имеющими несколько ответвлений напряжения, что соответствует количеству ступеней изменения скорости работы электродвигателей. Регулятор скорости вентилятора трансформаторный имеет следующие особенности:
- предназначен для мощных вентиляционных систем — совместим практически со всеми типам электродвигателей;
- бывает одно- и трехфазным;
- работает тихо (гул и вибрации практически отсутствуют);
- не требуют отладки и регулярных настроек — простые в использовании. При этом максимальная скорость вращения электродвигателя, как и минимальная, определяются в момент монтажа модуля, для изменения необходимо переподключение регулятора;
- долговечность и надежность;
- поддерживает ступенчатую регулировку скорости;
- один такой прибор способен управлять несколькими вентиляторами. При необходимости можно добиться автопереключения скоростей, установив нужные датчики (или настроив таймер).
Выбирая какой выбрать контроллер для вентиляции, учитывайте, что автотрансформаторы регулируют скорость вращения электродвигателя ступенчато (плавная регулировка недоступна). В сравнении с прочими вариантами, трансформаторные регуляторы скорости вентилятора со ступенчатой регулировкой достаточно тяжелые и габаритные, часто стоят дороже симисторных и тиристорных.
Если вам необходимо контролировать и регулировать микроклимат в помещении комплексно (с учетом показателей температуры, влажности, содержания углекислоты и прочих примесей), рекомендуем посоветоваться с экспертами о том как подобрать контроллер для вентиляции вашего объекта. Ведь нужно будет учесть параметры не только помещения, но и электродвигателей в вентсистеме. Чтобы выбрать оптимальные виды контроллеров для вентиляции, которые стоит использовать в конкретном случае, изучите проектную документацию (в ней должны быть прописаны основные требования к модулям). Если есть сомнения, обратитесь за консультацией к экспертам ВЕНКОН.
Способы регулирования оборотов
Второй момент, который надо учитывать перед тем как подобрать контроллер для вентиляции – каким способом будут регулироваться обороты. Всего существует 4 основных варианта:
- Изменение передающего напряжения.
- Переключение обмотки многоскоростного 3-фазного асинхронного мотора.
- Изменение частоты тока.
- Применение электронно-коммутируемого вентилятора.
В первом случае можно использовать недорогие регуляторы для изменения напряжения, которое питает электромотор вентиляционной системы. Хотя системы с таким решением достаточно просты в реализации, они характеризуются относительно низкой энергоэффективностью, на малых оборотах выделяют тепло и шумят, имеют нестабильный крутящий момент.
Вариант с многоскоростным двигателем подходит не всем системам из-за огромного шага ступеней регулирования. Такие модули стоят дороже прочих. То, на каких скоростях будет работать электродвигатель, фиксируется на этапе монтажа. Данные модули имеют относительно высокий КПД и обеспечивают стабильную работу электродвигателей без внедрения частотных преобразователей.

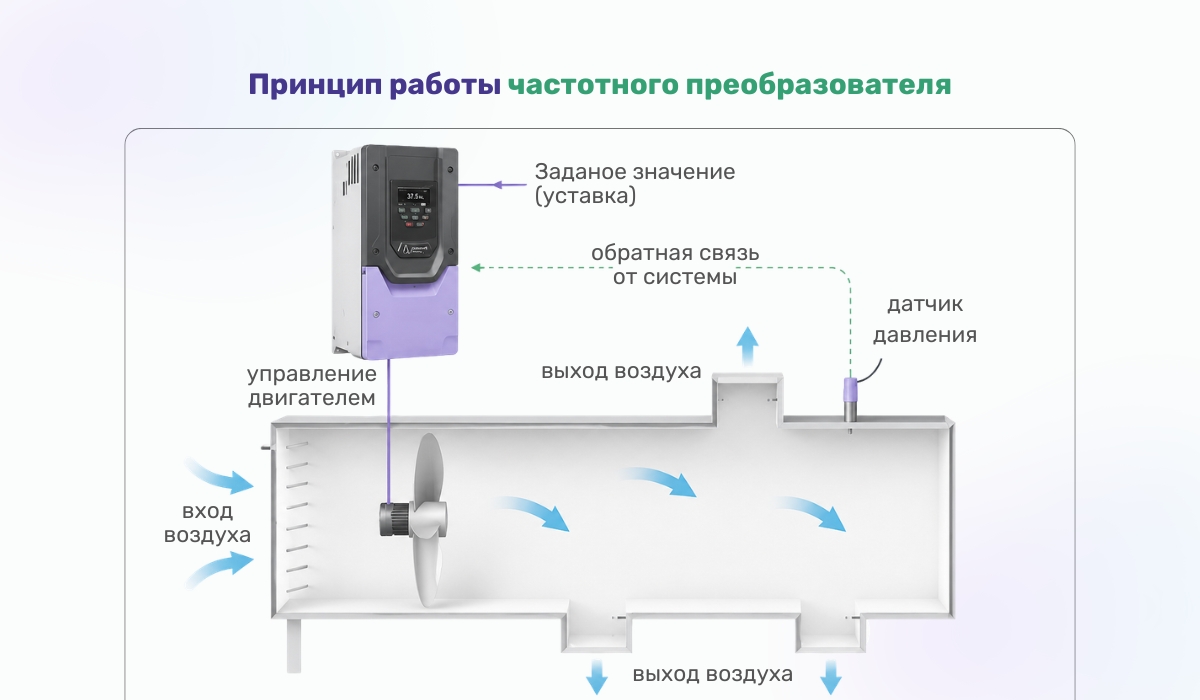

Частотные преобразователи, которые регулируют частоту тока питающего электромотор вентсистемы, также влияют на напряжение благодаря встроенному в них инвертору. Когда мы для своих клиентов подбираем контроллеры вентиляции и регуляторы, основным преимуществом частотных модулей является способность выбирать высокие пусковые нагрузки и нивелировать риск перегрузок, влияющих на электромотор. Также мы обращаем внимание наших клиентов на то, что без должной настройки частотные регуляторы скорости вентилятора с плавной регулировкой могут создавать электромагнитные помехи и нестабильно работать (монтаж и отладку систем с такими модулями должны выполнять профессионалы).
Применение электро-коммутативного варианта позволяет настраивать обороты мотора в большом диапазоне., обеспечивает максимальный КПД при малом энергопотреблении. Данный тип модулей долговечен и надежен, но он достаточно дорогой и в быту применяется нечасто.

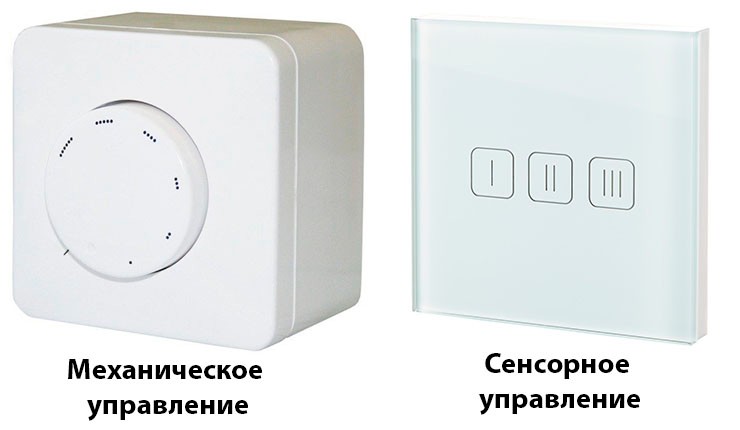

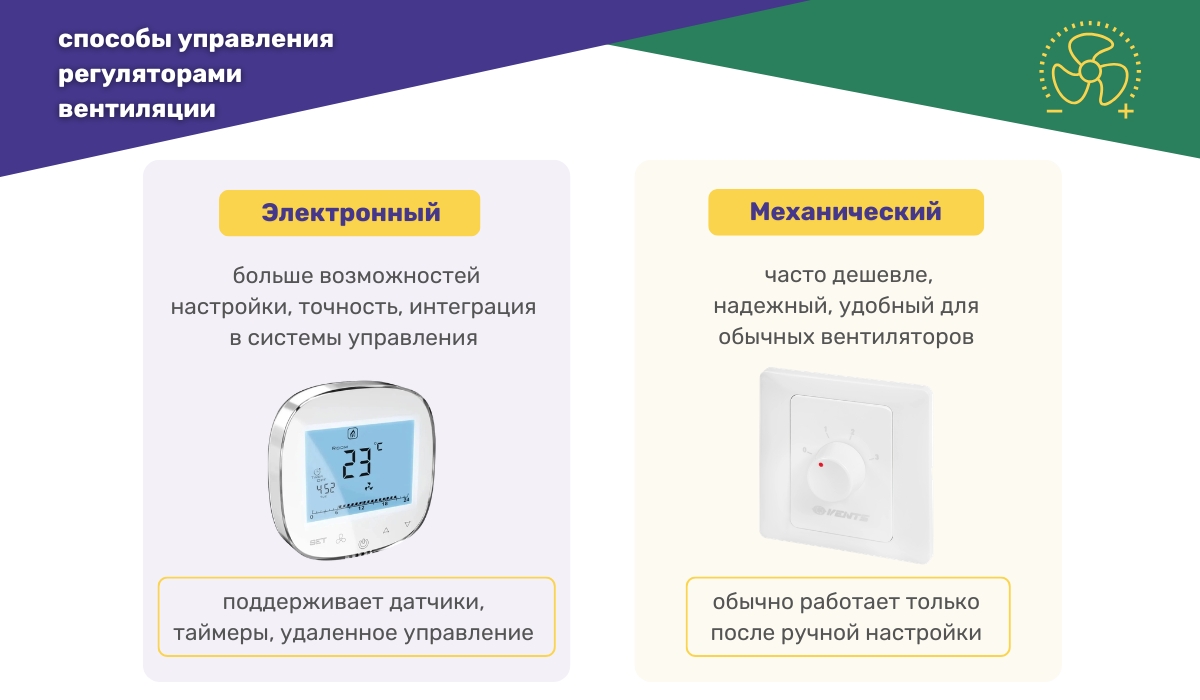

Способы управления
Третий критерий, на который нужно обращать внимание, перед тем как подобрать регулятор для вентиляции – способ управления. От него зависит удобство использования устройства, так что это важно.
В зависимости от конструктивных особенностей различают регуляторы:
- механические. Оснащены колесиком, с помощью которого можно регулировать скорость вращения. Часто в таком исполнении выпускаются симисторные модели;
- сенсорные. Тоже управляются вручную, но уже с помощью сенсорных кнопок. Считаются современным, но и более дорогим решением (по сравнению с механическими аналогами). Также с помощью кнопок можно управлять, выбрав регуляторы скорости вентилятора электронные (у них кнопки могут выступать над поверхностью панели, в то время как у сенсорных они идут вровень с ней);
- автоматические. Скорость вращения регулируется автоматически – на основе показателей от датчиков. Обычно применяются в сложных вентсистемах.
В быту, как правило, используются первые два решения. Во многом благодаря их доступной стоимости. А какой выбрать контроллер для вентиляции – механический или сенсорный – это уже решайте сами. Составляя гайд по выбору контроллеров для вентиляции, мы решили обратить ваше внимание не только на основные характеристики устройств, но и на те, от которых зависит комфорт эксплуатации оборудования. О них мы расскажем дальше.
Дополнительный функционал
Выше мы рассмотрели как правильно выбрать контроллер для вентиляции, учитывая самые важные параметры. Они больше отвечают за техническую часть. Но помимо технических аспектов, есть дополнительные критерии выбора регулятора для вентиляции, которые тоже надо учитывать. И первый из них – это дополнительный функционал.
В зависимости от модели регуляторы могут иметь следующие возможности:
- Дисплей. Наличие дисплея делает эксплуатацию более простой и удобной, так как на нем отображаются текущие параметры и целевые, коды ошибок и прочая информация о системе. В то же время он увеличивает цену устройства, поэтому стоит взвесить все за и против, выбрав регулятор с дисплеем или без него.
- Индикатор работы. Показывает текущее состояние прибора.
- Сигнальный индикатор. Оповещает, если в работе устройства возникнут неполадки.
- Фильтр высокочастотных помех. Предотвращает возникновение высокочастотных помех.
Все эти опции обязательными не являются. Тут просто смотрим, что из этого вам действительно пригодится, а затем принимаем решение какие контроллеры вентиляции выбрать с учетом дополнительного функционала. Делайте выбор с умом – ведь от количества дополнительных опций зависит итоговая цена устройства.
Основные важные параметры
Также перед тем, как выбрать подходящий контроллер для вентиляции, регуляторы скорости вентилятора на 230 Вольт или 400 Вольт, следует смотреть на следующие параметры:
- способ монтажа (настенный или в подрозетник);
- мощность (варьируется от 10 до 880 Вт);
- сила тока (от 0,005 до 15 А);
- электропитание (стандарт – 220 В);
- количество фаз (однофазный или трехфазный);
- регулировка скорости (плавная или ступенчатая);
- количество скоростей (от 1 до 10);
- класс защиты (от IP20 до IP56);
- минимальная температура (5-10°C);
- максимальная температура (30-55°C);
- управление устройствами (как правило, кабельное);
- размеры.
Давать тут рекомендации по выбору регулятора для вентиляции сложно. Отталкивайтесь от бюджета, выделенного на покупку, и задач, которые должно выполнять устройство. И уже исходя из этого подбирайте оптимальное решение, ориентируясь на этот гайд по выбору контроллеров для вентиляции.
Производитель
И последнее, на что нужно смотреть – это бренд. Тут особых сложностей нет, просто подбираем регулятор для вентиляции от известных компаний с хорошей репутацией. Оптимально, если автоматика, датчики, регуляторы и контроллеры будут от того же производителя, что изготовил выбранную вами вентиляционную установку. Так вы гарантировано получите качественную и надежную продукцию.
В качестве рекомендации по выбору контроллера для вентиляции можно посоветовать присмотреться к моделям таких компаний как:
- Soler&Palau.
- Blauberg.
- Вентс.
- Salda.
- Vortice.
На выбор бренда во многом влияет бюджет, который вы готовы выделить на покупку. Если нужна недорогая модель – подбираем контроллер для вентиляции от украинских компаний (ассортимент у них достаточно широкий). Если позволяют средства – тогда заказываем продукцию от европейских брендов. Посмотреть какие бывают контроллеры вентиляции у каждого из производителей можно в каталоге нашего интернет-магазина, а также уточнить данные можно, посетив наши шоурумы.
Надеемся, эта статья помогла вам разобраться с тем, как правильно выбрать контроллер для вентиляции. В принципе особых трудностей тут нет. Особенно, если запомнить главные правила выбора контроллера для вентиляции. А они предельно просты. Основные рекомендации по выбору контроллеров для вентиляции и регуляторов следующие:
- сначала определяем бюджет на покупку и основные пункты, которые для вас важны;
- составляем проект, в котором прописываем требования к модулям;
- приступаем к изучению каталога нашего сайта Венкон, учитывая сначала важные критерии выбора контроллера для вентиляции, затем дополнительные;
- определяемся с производителем, у которого есть в ассортименте нужная по характеристикам модель.
Если у вас остались вопросы по характеристикам конкретного устройства (модуля), вам нужны рекомендации по выбору контроллеров для вентиляции, совместимые с конкретным типом вентиляционного оборудования, вы хотите воспользоваться услугами нашего инженерного отдела, обращайтесь за консультацией к экспертам ВЕНКОН в телефонном режиме, в офлайн шоурумах и онлайн (через форму на сайте).
