Регулятори та контролери — це спеціальні пристрої, які відповідають за керування двигуном, а точніше — за швидкість обертання лопатей вентилятора. За їх допомогою регулюють потужність потоку та кількість повітрообміну. Також вони захищають обладнання від передчасного зносу, знижують рівень шуму та економлять електроенергію.
Але щоб отримати всі ці переваги, потрібно розуміти, як правильно вибрати регулятор та контролер для вентиляції. Попри скромні габарити та просту конструкцію, вони відрізняються за багатьма критеріями, наприклад, типом керування, кількістю швидкостей, потужністю. Також залежно від того, яке обладнання для підтримки оптимального мікроклімату у вас встановлено, ви зможете вибрати регулятори швидкості вентилятора на DIN-рейку для встановлення в електрощитовій або ж моделі для монтажу в підрозетник та на стінах, у безпосередній близькості від вентиляційної системи. Ці та багато інших параметрів важливо обміркувати перед тим, як вибрати регулятор вентиляції.
Усі об'єкти унікальні, навіть якщо на них використовується аналогічне обладнання, тому необхідний індивідуальний підхід. Щоб вам було простіше зорієнтуватися, як підібрати регулятор вентиляції, ми підготували цю статтю. У ній ми розповімо про основні типи пристроїв та їхні відмінні риси, розглянемо основні правила вибору регулятора для вентиляції.
Вибираємо регулятори вентиляції: переваги, які забезпечує грамотний підхід до підбору комплектуючих
Наша компанія спеціалізується не тільки на продажу оригінального якісного обладнання, але й має у своєму складі інженерно-технічний відділ. Коли ми підбираємо регулятори вентиляції під час складання проєктів для наших замовників, то за допомогою датчиків та модулів управління прагнемо забезпечити такі переваги:
- Автоматизація процесів та мінімізація участі користувачів. Власникам об'єкта необхідно задати цільові параметри, далі обладнання автоматично контролюватиме, коригуватиме температуру й інші параметри.
- Можливість контролювати стан обладнання для своєчасного обслуговування за допомогою регуляторів швидкості вентилятора однофазних та трифазних (орієнтуючись на колір індикаторів та тип сигналів на дисплеї). Наприклад, сучасні модулі управління можуть нагадати про необхідність заміни фільтрів.
- Контроль роботи обладнання та захист від негативного впливу зовнішніх факторів. Завдяки вбудованому захисту низка регуляторів при перепадах напруги відключають обладнання, тим самим продовжуючи термін його служби.
- Максимальний комфорт. Контролери, які представлені в Україні, можуть враховувати не тільки температуру, але й рівень вологості, наявність вуглекислоти та інших домішок у повітрі, в процесі управління роботою вентиляційних систем.
- Економічність. Орієнтуючись на основні правила вибору регулятора вентиляції, можна придбати регулятори швидкості вентилятора на 400 Вольт або 230 Вольт, які допоможуть знизити енерговитрати на роботу вентиляції на 10-30 % без втрати комфорту.
Далі ми розберемо, як правильно вибрати регулятор вентиляції, щоб отримати максимальну кількість переваг.
Гайд з вибору регулятора вентиляції: основні параметри
Обмірковуючи, який вибрати регулятор вентиляції, необхідно оцінити:
- особливості об'єкта — агресивність середовища (вибухонебезпека, рівень вологості та запиленості), щоб визначитися з рівнем ізоляції та тим, чи можна розміщувати контролер у цій же кімнаті, чи потрібно виконувати монтаж у суміжному приміщенні;
- який сценарій вентиляції буде реалізовано. Від цього залежить, які регулятори вентиляції вибрати, чи потрібні датчики вологості, СО2 та інші контролери;
- чи плануєте ви керувати кліматом дистанційно або достатньо встановити регулятори швидкості вентилятора сенсорні, механічні чи електронні для зміни параметрів безпосередньо на місці встановлення вентиляційного обладнання.
Залежно від завдань, які необхідно вирішити, потрібно визначити найважливіші критерії вибору регулятора вентиляції для кожного з об'єктів. Хоча у сучасних модулів – функцій та параметрів безліч, а виробники постійно працюють над впровадженням новинок, все ж є основні аспекти, якими не варто нехтувати. Якщо узагальнити рекомендації щодо вибору регуляторів вентиляції, то необхідно:
- Визначитися, які види регуляторів вентиляції вам підходять найбільше.
- Вибрати, як відбуватиметься регулювання обертів — плавно чи ступенево.
- Обдумати, як ви віддаєте перевагу керувати системою — дистанційно, з механічної, електронної чи сенсорної панелі.
- Визначитися з додатковими функціями та параметрами. Наприклад, вимогами до електромережі, кількістю швидкостей, наявністю індикатора дисплея.
- Враховувати параметри вентиляційних систем, особливо якщо ви вже обрали витяжний вентилятор для будинку або квартири, проточні моделі або припливно-витяжні установки.
Щоб вам було легше орієнтуватися в темі, далі ми розберемо, які бувають регулятори вентиляції та які особливості їм притаманні.
Види регуляторів вентиляції
Перше, з чим слід визначитися перш ніж вибрати регулятор для вентиляції, – це його вид. Залежно від принципу регулювання швидкості розрізняють 4 основні різновиди. Який регулятор для вентиляції вибрати – вирішуйте самі (після вивчення особливостей кожного варіанту).

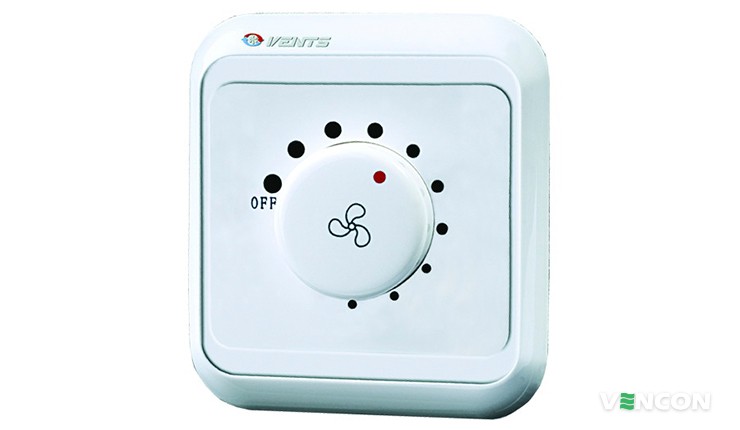

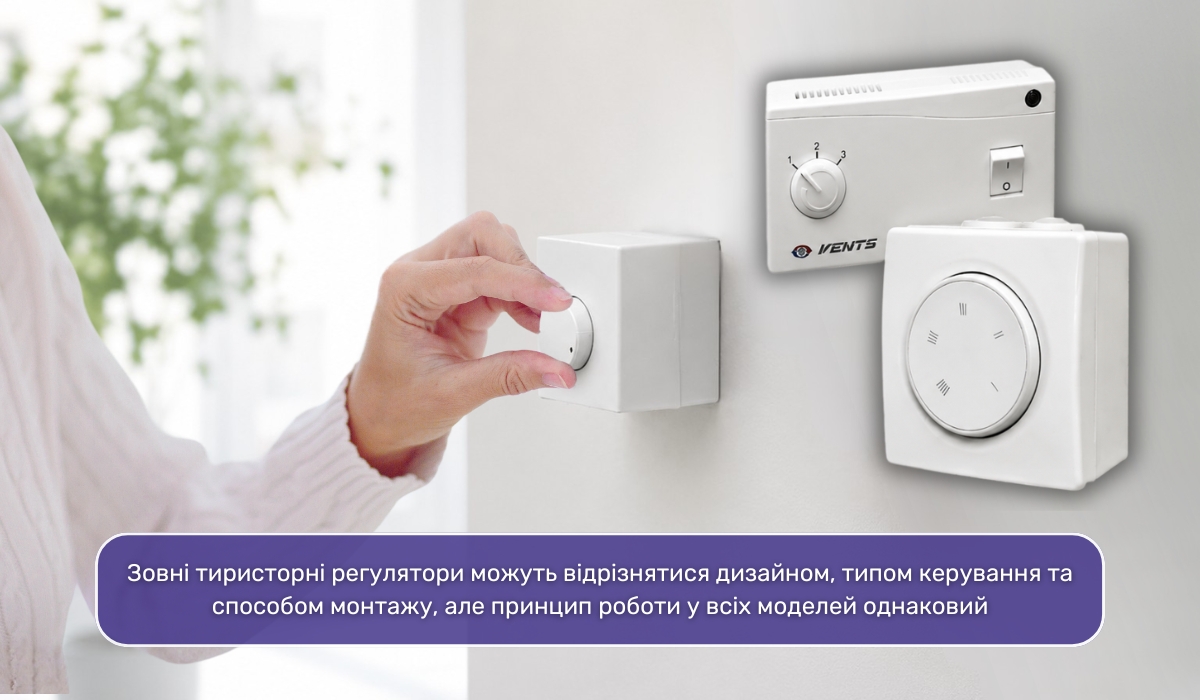

Тиристорний регулятор
Така модель регулює оберти 1-фазного обладнання, захищеного від перегріву. Вона коригує потужність поданої напруги та тим самим змінює частоту обертів.
Регулятор швидкості вентилятора тиристорний виділяється серед інших варіантів компактними розмірами, доступною ціною, плавною зміною обертів. Водночас у тиристорних контролерів є низка умовних недоліків — вони можуть на низьких обертах шуміти (тріщати та гудіти), а також існує ризик появи електромагнітних перешкод у процесі роботи таких модулів.

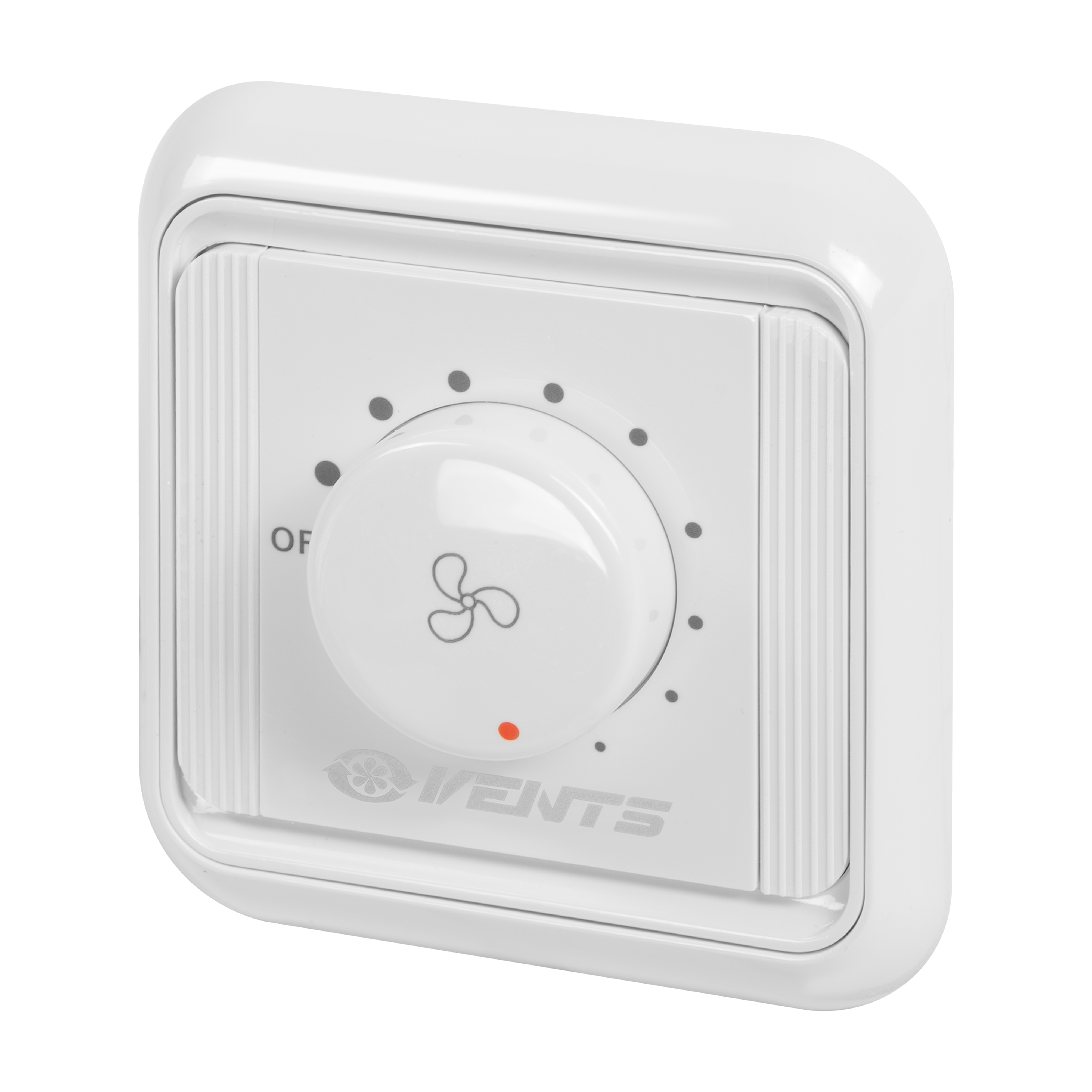

Симісторний регулятор
Цей вид пристрою здатний керувати одразу декількома двигунами. Але лише в тому разі, якщо споживаний струм не перевищуватиме граничну величину.
Симісторний регулятор вважається одним із найпоширеніших рішень, яке має низку переваг:
- проста плата та доступна вартість;
- компактні розміри;
- забезпечує плавне регулювання швидкості, без перерв та зупинок;
- надійність та довговічність.
Регулятори швидкості вентилятора трифазні мають точне регулювання та оснащені плавким запобіжником. А для зниження шуму на мінімальних обертах двигуна в них передбачений згладжувальний конденсатор. Вибираючи симісторні контролери, варто враховувати, що вони сумісні не з усіма асинхронними двигунами високої потужності, а при роботі на малих обертах можуть видавати шум.

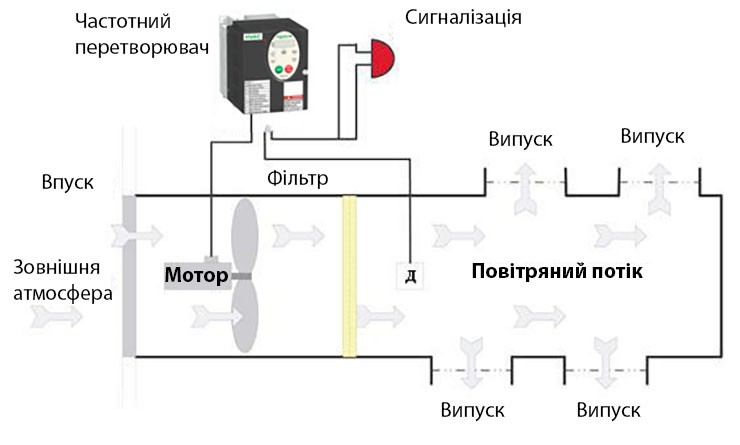

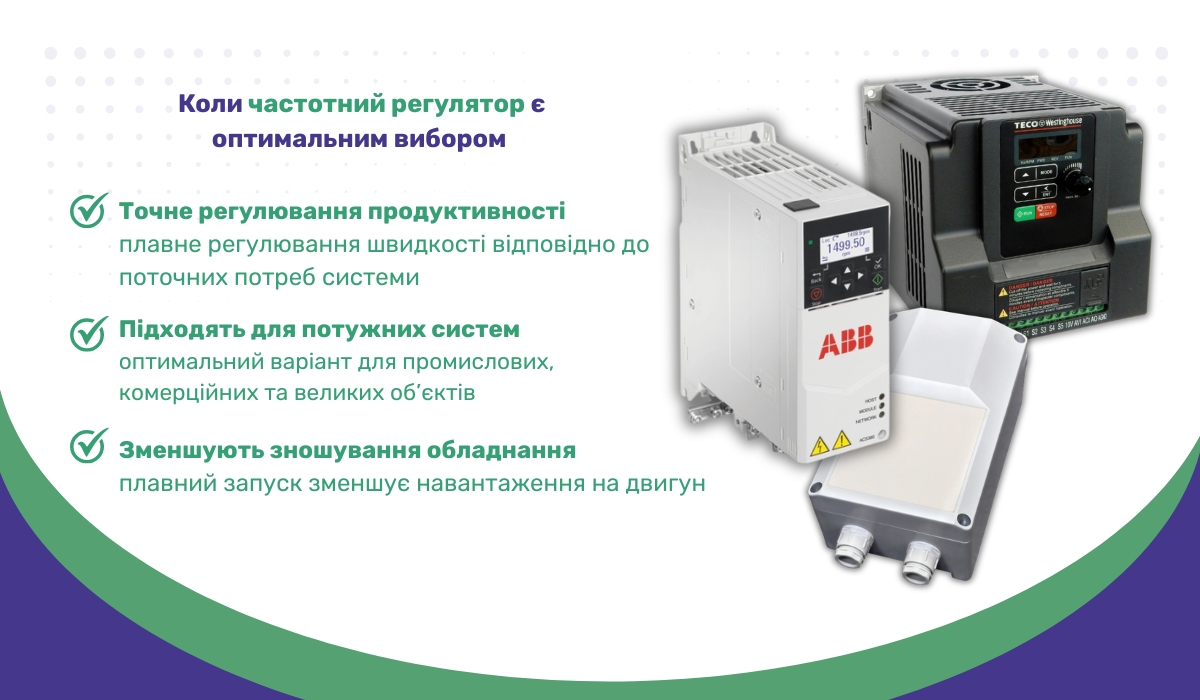

Частотний регулятор
Ця модель регулює швидкість коштом енергії, що подається (зміна напруги та частоти, з якою подається струм, що живить двигун, впливає на швидкість обертання). Найчастіше їх використовують із 3-фазними двигунами вентиляційних систем потужністю до 75 кВт. Особливо, якщо потрібно забезпечити економічне використання. Регулятори швидкості вентилятора частотні характеризуються такими перевагами:
- Висока енергоефективність.
- Максимальне збереження крутного моменту двигуна у вентиляційній системі (стабільна синусоїда).
- Тиха робота без гулу та вібрацій, що особливо важливо враховувати, коли обираємо контролери вентиляції для житлових об'єктів, офісів, навчальних центрів.
- Сумісність з контролерами систем «розумний дім» та іншими проєктами, що передбачають можливість дистанційного керування обладнанням.
Водночас частотні регулятори мають низку умовних недоліків. Їх досить складно налаштувати, тому перед тим, як вибрати контролер для вентиляції частотного типу, рекомендуємо обміркувати, кому ви зможете довірити встановлення та налагодження системи. Адже ці модулі коштують дорожче за інші, а при помилках у встановленні можуть легко вийти з ладу.

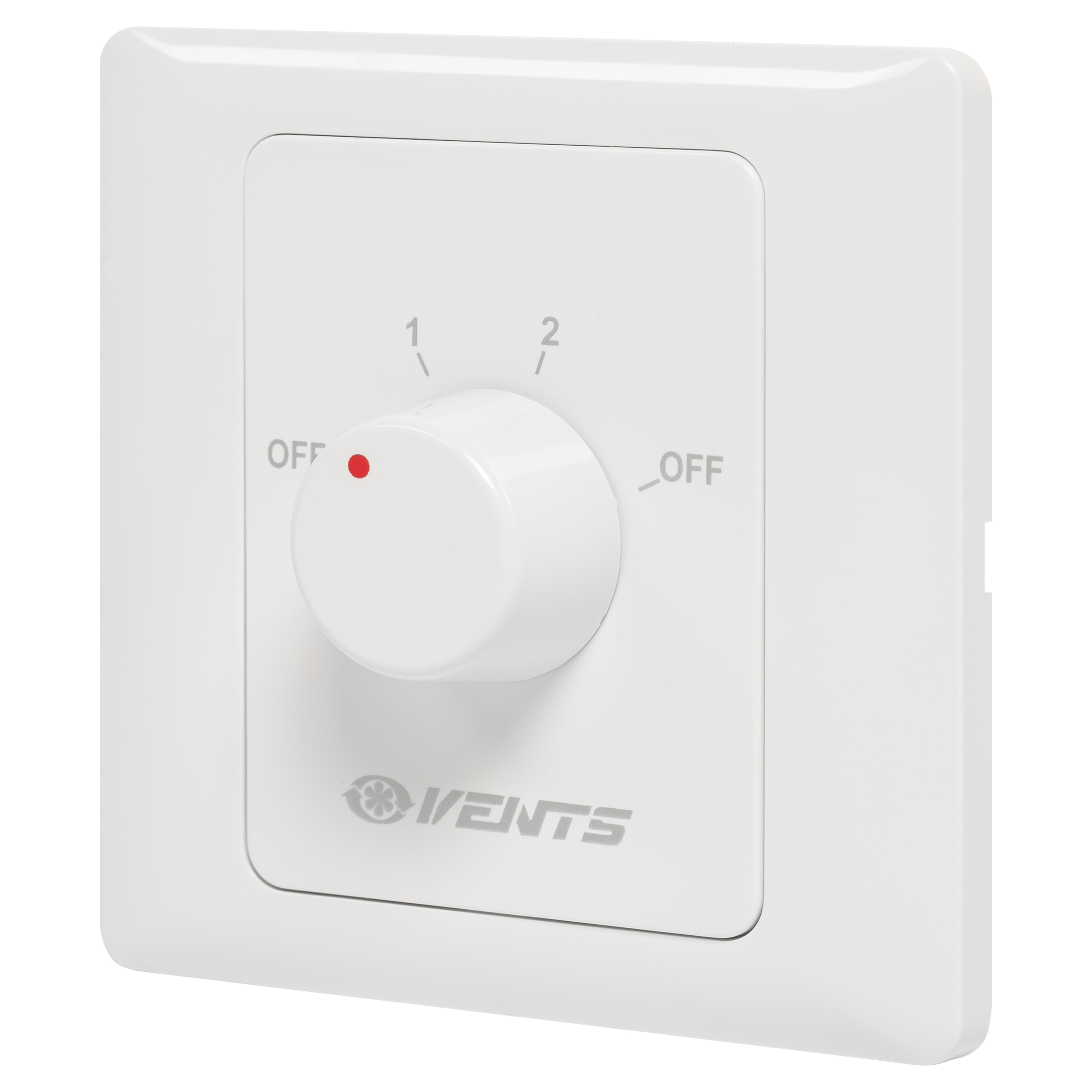

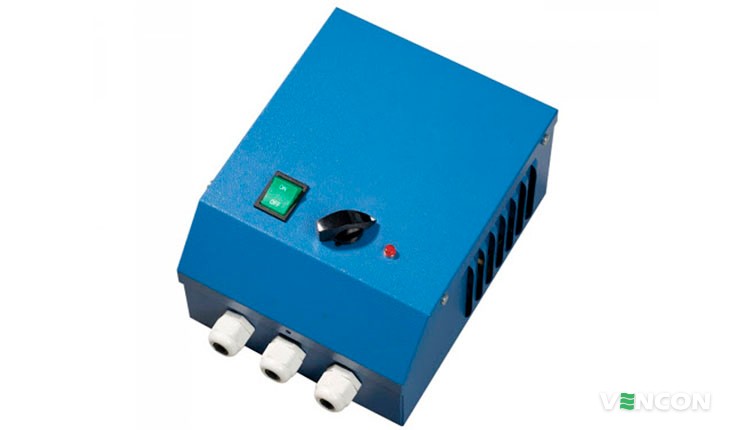

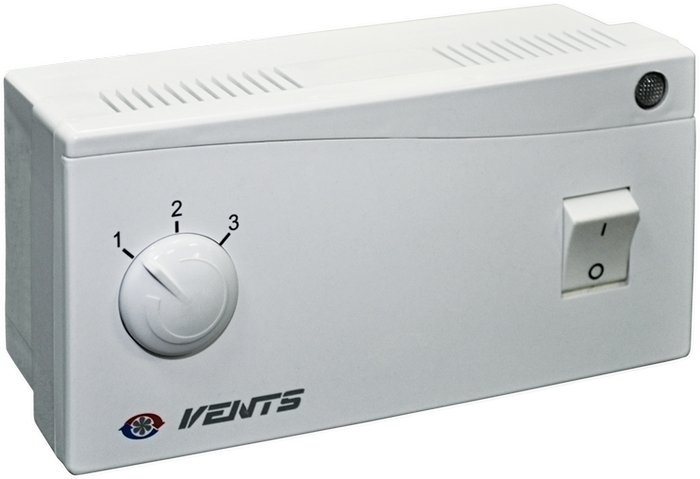

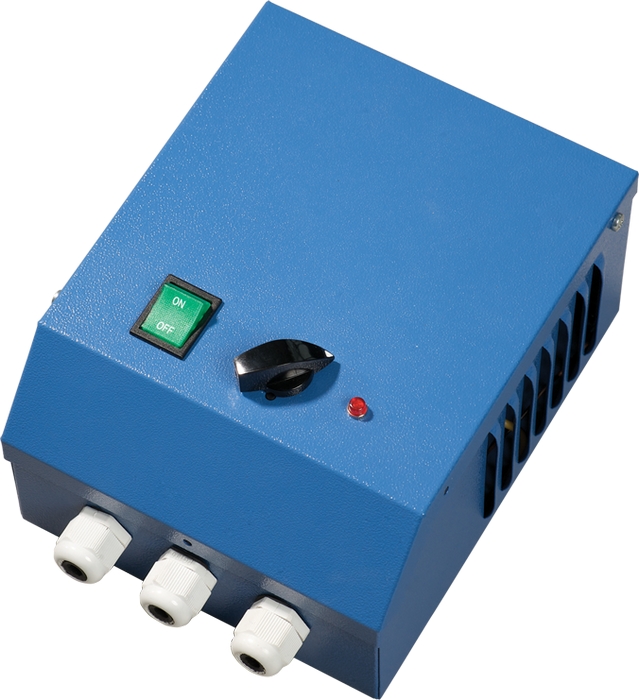

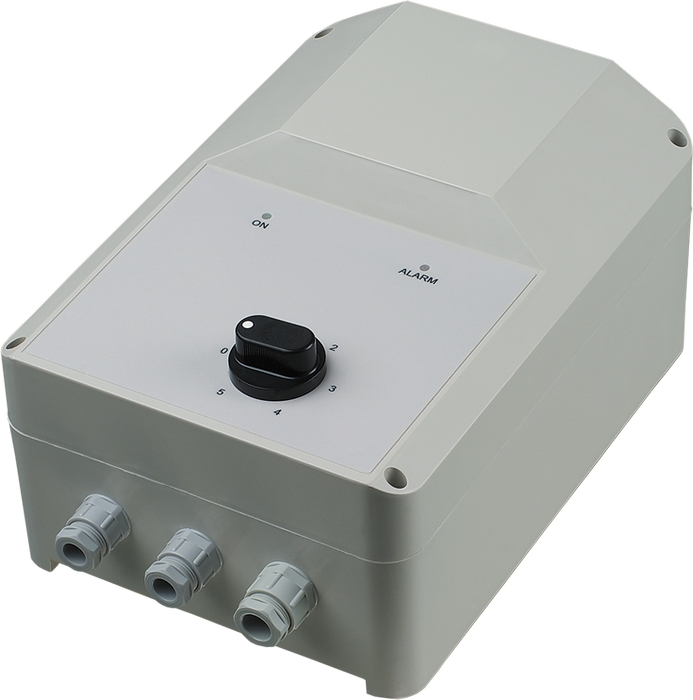

Трансформаторний регулятор
Цей тип модулів працює з автотрансформаторами, що мають кілька відгалужень напруги, що відповідає кількості ступенів зміни швидкості роботи електродвигунів. Регулятор швидкості вентилятора трансформаторний має такі особливості:
- призначений для потужних вентиляційних систем — сумісний практично з усіма типами електродвигунів;
- буває одно- та трифазним;
- працює тихо (гул та вібрації практично відсутні);
- не вимагає налагодження та регулярних налаштувань — простий у використанні. При цьому максимальна швидкість обертання електродвигуна, як і мінімальна, визначаються під час монтажу модуля; для зміни необхідне перепідключення регулятора;
- довговічність та надійність;
- підтримує ступіневе регулювання швидкості;
- один такий прилад здатний керувати декількома вентиляторами. При необхідності можна домогтися автоперемикання швидкостей, встановивши потрібні датчики (або налаштувавши таймер).
Приймаючи рішення який обрати контролер для вентиляції, враховуйте, що автотрансформатори регулюють швидкість обертання електродвигуна ступінево (плавне регулювання недоступне). У порівнянні з іншими варіантами, трансформаторні регулятори швидкості вентилятора зі ступеневим регулюванням досить важкі та габаритні, часто коштують дорожче за симісторні та тиристорні.
Якщо вам необхідно контролювати та регулювати мікроклімат у приміщенні комплексно (з урахуванням показників температури, вологості, вмісту вуглекислоти та інших домішок), рекомендуємо проконсультуватися з експертами щодо того, як підібрати контролер для вентиляції вашого об'єкта. Адже потрібно буде врахувати параметри не тільки приміщення, але й електродвигунів у вентиляційній системі. Щоб вибрати оптимальні види контролерів для вентиляції, які варто використовувати в конкретному випадку, вивчіть проєктну документацію (у ній мають бути прописані основні вимоги до модулів). Якщо є сумніви, зверніться за консультацією до експертів ВЕНКОН.
Способи регулювання обертів
Другий момент, який треба враховуват перш ніж підібрати контролер для вентиляції – яким способом будуть регулюватися оберти. Всього існує 4 основних варіанти:
- Зміна напруги живлення.
- Перемикання обмотки багатошвидкісного 3-фазного асинхронного двигуна.
- Зміна частоти струму.
- Застосування електронно-комутованого вентилятора.
У першому випадку можна використовувати недорогі регулятори для зміни напруги, яка живить електродвигун вентиляційної системи. Хоча системи з таким рішенням досить прості в реалізації, вони характеризуються відносно низькою енергоефективністю, на малих обертах виділяють тепло та шумлять, мають нестабільний крутний момент.
Варіант з багатошвидкісним двигуном підходить не всім системам через великий крок ступенів регулювання. Такі модулі коштують дорожче за інші. Те, на яких швидкостях працюватиме електродвигун, фіксується на етапі монтажу. Ці модулі мають відносно високий ККД та забезпечують стабільну роботу електродвигунів без впровадження частотних перетворювачів.

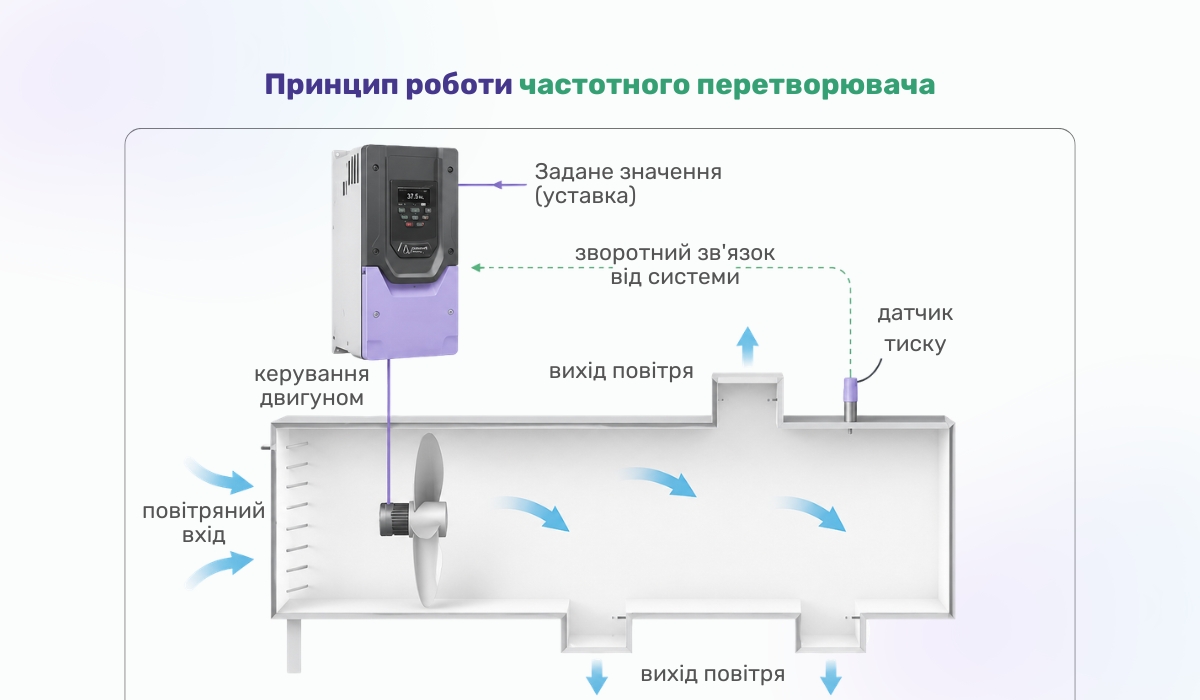

Частотні перетворювачі, які регулюють частоту струму, що живить електродвигун вентиляційної системи, також впливають на напругу завдяки вбудованому в них інвертору. Коли ми для своїх клієнтів підбираємо контролери вентиляції та регулятори, основною перевагою частотних модулів є здатність витримувати високі пускові навантаження та нівелювати ризик перевантажень, що впливають на електродвигун. Також ми звертаємо увагу наших клієнтів на те, що без належного налаштування частотні регулятори швидкості вентилятора з плавним регулюванням можуть створювати електромагнітні перешкоди та працювати нестабільно (монтаж та налагодження систем з такими модулями повинні виконувати професіонали).
Застосування електрокомутативного варіанту дозволяє налаштовувати оберти мотора в широкому діапазоні, забезпечує максимальний ККД при малому енергоспоживанні. Даний тип модулів довговічний та надійний, але він досить дорогий та в побуті застосовується нечасто.

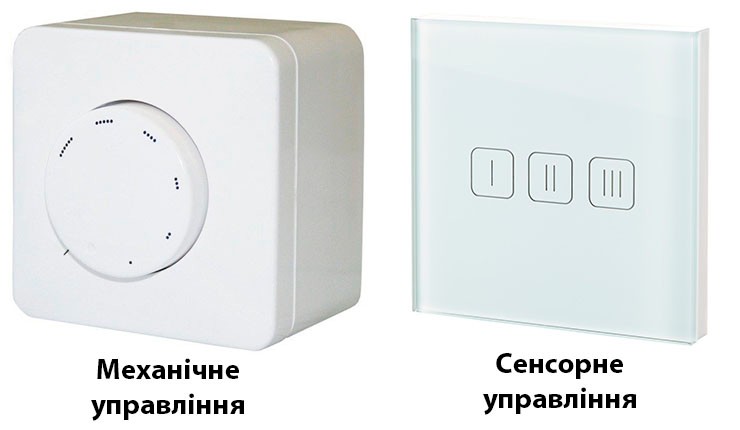

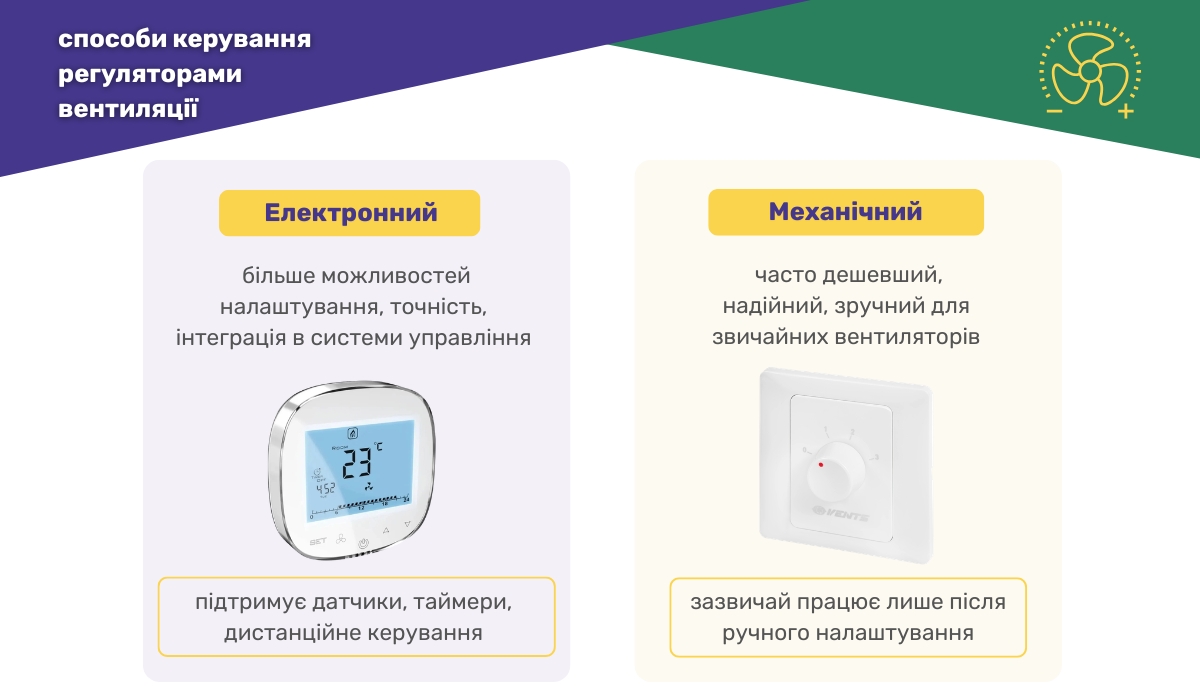

Способи керування
Третій критерій, на який потрібно звертати увагу, перш ніж підібрати регулятор для вентиляції, — спосіб керування. Від нього залежить зручність використання пристрою, тож це важливо.
Залежно від конструктивних особливостей розрізняють регулятори:

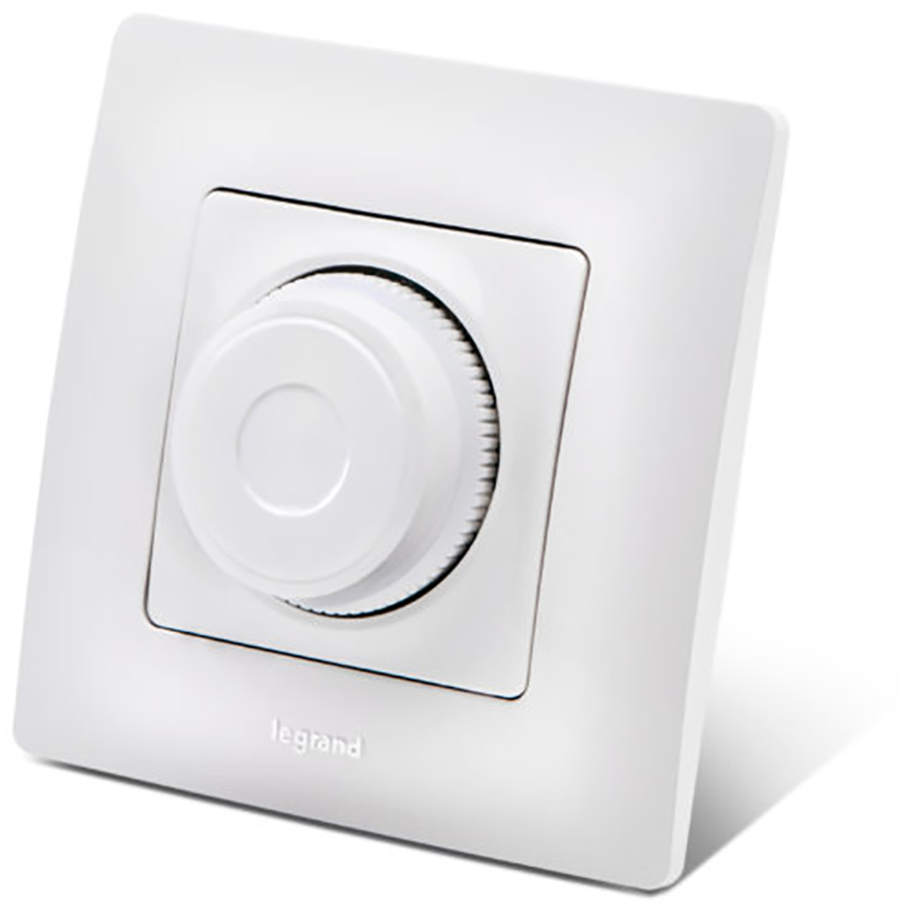

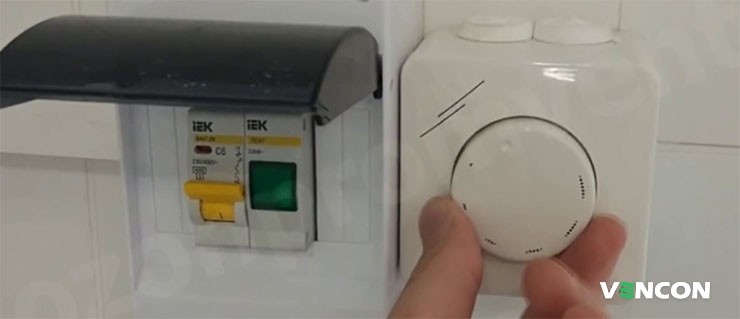

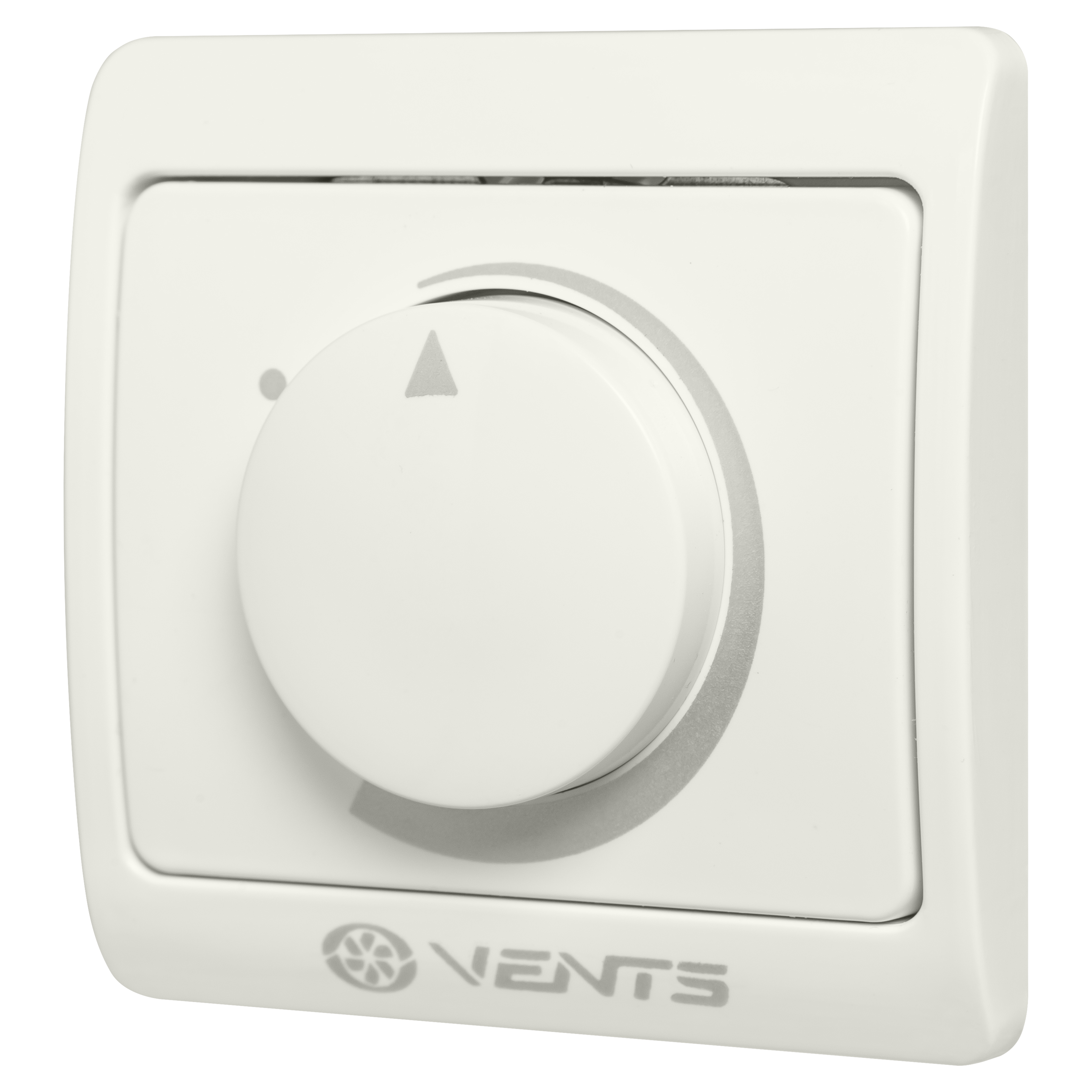

- механічні. Оснащені коліщатком, за допомогою якого можна регулювати швидкість обертання. Часто в такому виконанні випускаються симісторні моделі;

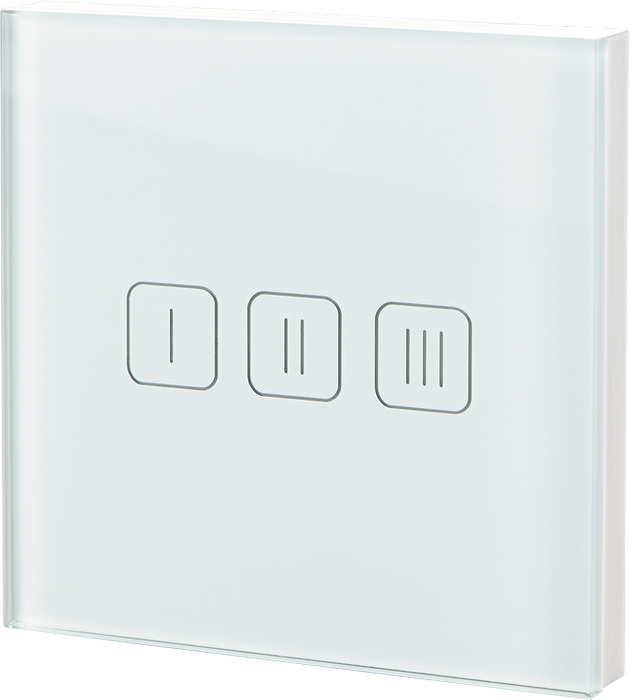

- сенсорні. Також керуються вручну, але вже за допомогою сенсорних кнопок. Вважаються сучасним, але й дорожчим рішенням (порівняно з механічними аналогами). Також за допомогою кнопок можна керувати, вибравши регулятори швидкості вентилятора електронні (у них кнопки можуть виступати над поверхнею панелі, тоді як у сенсорних вони йдуть врівень з нею);
- автоматичні. Швидкість обертання регулюється автоматично – на основі показників від датчиків. Зазвичай застосовуються у складних вентиляційних системах.
У побуті, як правило, використовуються перші два рішення. Багато в чому завдяки їх доступній вартості. А який вибрати контролер для вентиляції – механічний чи сенсорний – це вже вирішуйте самі. Складаючи гайд щодо вибору контролерів для вентиляції, ми вирішили звернути вашу увагу не тільки на основні характеристики пристроїв, але й на ті, від яких залежить комфорт експлуатації обладнання. Про них ми розповімо далі.

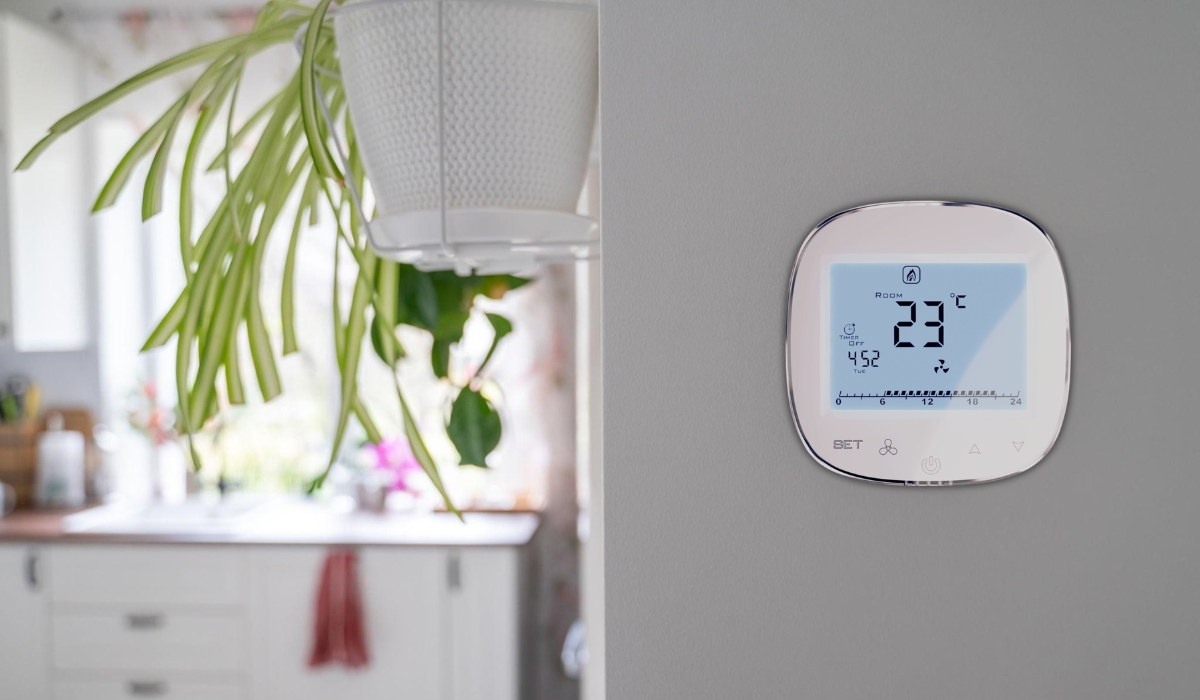

Додатковий функціонал
Вище ми розглянули, як правильно вибрати контролер для вентиляції, враховуючи найважливіші параметри. Вони більше відповідають за технічну частину. Але крім технічних аспектів, є додаткові критерії вибору регулятора для вентиляції, які теж треба враховувати. Та перший з них – це додатковий функціонал.
Залежно від моделі регулятори можуть мати такі можливості:
- Дисплей. Наявність дисплея робить експлуатацію простішою та зручнішою, оскільки на ньому відображаються поточні та цільові параметри, коди помилок та інша інформація про систему. Водночас він збільшує ціну пристрою, тому варто зважити всі «за» та «проти», обираючи регулятор з дисплеєм або без нього.
- Індикатор роботи. Показує поточний стан приладу.
- Сигнальний індикатор. Повідомляє, якщо в роботі пристрою виникнуть неполадки.
- Фільтр високочастотних перешкод. Запобігає виникненню високочастотних перешкод.
Усі ці опції не є обов'язковими. Тут просто дивимося, що з цього вам дійсно знадобиться, а потім приймаємо рішення, які контролери вентиляції вибрати з урахуванням додаткового функціоналу. Робіть вибір з розумом – адже від кількості додаткових опцій залежить підсумкова ціна пристрою.
Основні важливі параметри
Також перед тим, як вибрати відповідний контролер для вентиляції, регулятори швидкості вентилятора на 230 Вольт або 400 Вольт, слід звернути увагу на такі параметри:
- спосіб монтажу (настінний або в підрозетник);
- потужність (варіюється від 10 до 880 Вт);
- сила струму (від 0,005 до 15 А);
- електроживлення (стандарт – 220 В);
- кількість фаз (однофазний або трифазний);
- регулювання швидкості (плавне або ступіневе);
- кількість швидкостей (від 1 до 10);
- клас захисту (від IP20 до IP56);
- мінімальна температура (5-10°C);
- максимальна температура (30-55°C);
- керування пристроями (як правило, кабельне);
- розміри.
Давати тут рекомендації щодо вибору регулятора для вентиляції складно. Орієнтуйтеся на бюджет, виділений на покупку, та завдання, які має виконувати пристрій. та вже виходячи з цього, підбирайте оптимальне рішення, орієнтуючись на цей гайд з вибору контролерів для вентиляції.

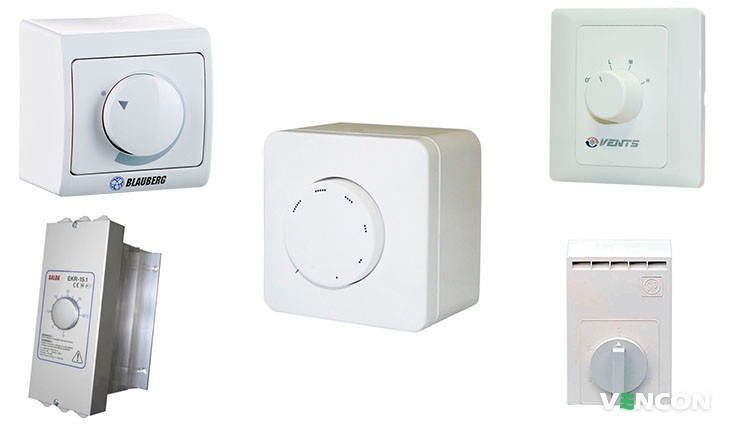

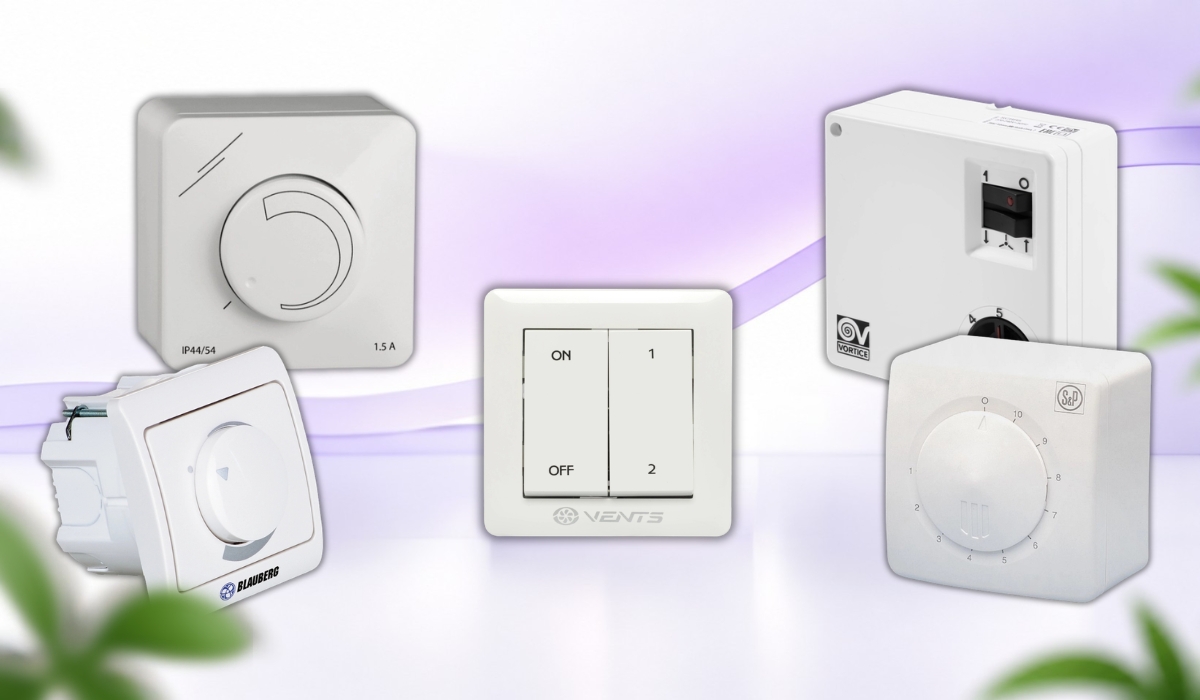

Виробник
І останнє, на що потрібно звертати увагу, – це бренд. Тут особливих складнощів немає, просто підбираємо регулятор для вентиляції від відомих компаній з хорошою репутацією. Оптимально, якщо автоматика, датчики, регулятори та контролери будуть від того ж виробника, що й виготовляє обрану вами вентиляційну установку. Так ви гарантовано отримаєте якісну та надійну продукцію.
Як рекомендацію щодо вибору контролера для вентиляції можна порадити придивитися до моделей таких компаній, як:
- Soler&Palau.
- Blauberg.
- Вентс.
- Salda.
- Vortice.
На вибір бренду багато в чому впливає бюджет, який ви готові виділити на покупку. Якщо потрібна недорога модель – підбираємо контролер для вентиляції від українських компаній (асортимент у них досить широкий). Якщо дозволяють кошти — тоді замовляємо продукцію європейських брендів. Подивитися, які бувають контролери вентиляції у кожного з виробників, можна в каталозі нашого інтернет-магазину, а також уточнити дані, відвідавши наші шоуруми.
Сподіваємося, ця стаття допомогла вам розібратися з тим, як правильно вибрати контролер для вентиляції. В принципі, особливих труднощів тут немає. Особливо, якщо запам'ятати головні правила вибору контролера для вентиляції. А вони гранично прості. Основні рекомендації щодо вибору контролерів для вентиляції та регуляторів такі:
- спочатку визначаємо бюджет на покупку та основні пункти, які для вас важливі;
- складаємо проєкт, в якому прописуємо вимоги до модулів;
- беремось до вивчення каталогу нашого сайту Венкон, враховуючи спочатку важливі критерії вибору контролера для вентиляції, потім додаткові;
- визначаємося з виробником, у якого є в асортименті потрібна за характеристиками модель.
Якщо у вас залишилися питання щодо характеристик конкретного пристрою (модуля), вам потрібні рекомендації щодо вибору контролерів для вентиляції, сумісних з конкретним типом вентиляційного обладнання, ви хочете скористатися послугами нашого інженерного відділу, звертайтеся за консультацією до експертів ВЕНКОН у телефонному режимі, в офлайн-шоурумах та онлайн (через форму на сайті).
