Регулировка и контроль работы коллекторов для теплого пола: обеспечение комфортного микроклимата
Рост цен на теплоносители, а также стремление создать комфортный микроклимат в помещениях способствовали тому, что владельцы домов все чаще принимают решение купить теплый пол водяной, который будет использоваться в качестве дополнительного или основного источника тепла. Независимо от того, какую из схем укладки контуров вы выберете, будут ли помимо теплого пола использоваться радиаторы, монтаж в большинстве случаев выполняется с использованием коллекторов (гребенок). При грамотном выборе, гребенки дают возможность:
- регулировать распределение теплоносителя, который после нагрева перемещается по системе, и собирать обратку для транспортировки к теплогенератору;
- настраивать температуру и интенсивность потока для системы обогрева. Решение о том как настроить теплый пол, через термостатические клапаны или расходомеры, будут ли для каждого контура свои параметры или общие для всех, принимается индивидуально;
- развоздушивать систему через воздухоотводчики — можно выполнить для отдельных участков, не ожидая, пока воздух переместится к котлу или расширительному баку;
- заполнять контуры теплоносителем и сливать его для обслуживания отдельных участков системы.

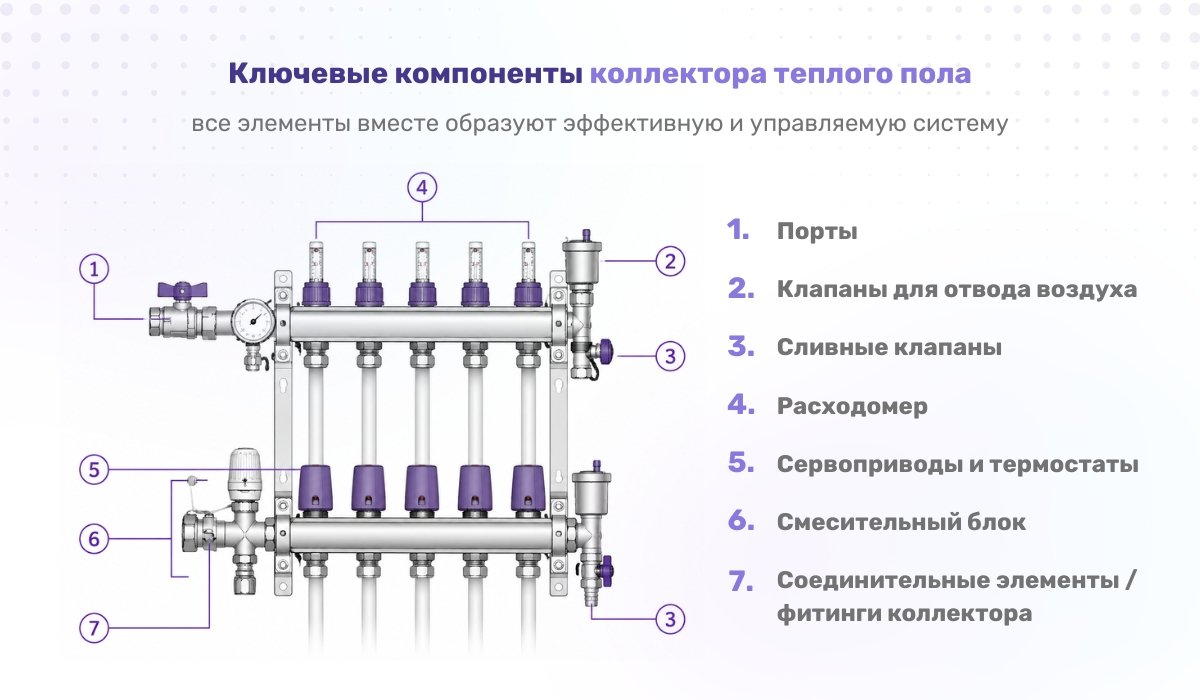

Как видите, настройку теплого пола можно выполнять не только регулируя температуру теплоносителя на этапе подачи от теплогенерирующего модуля, но и непосредственно на коллекторах. Хотя устройства, представленные на рынке, отличаются конфигурацией, комплектаций, материалами и прочими характеристиками, все же основные составные части у них схожие. Чтобы лучше понять как регулировать теплый пол на гребенке, разберем принцип действия основных узлов коллектора:

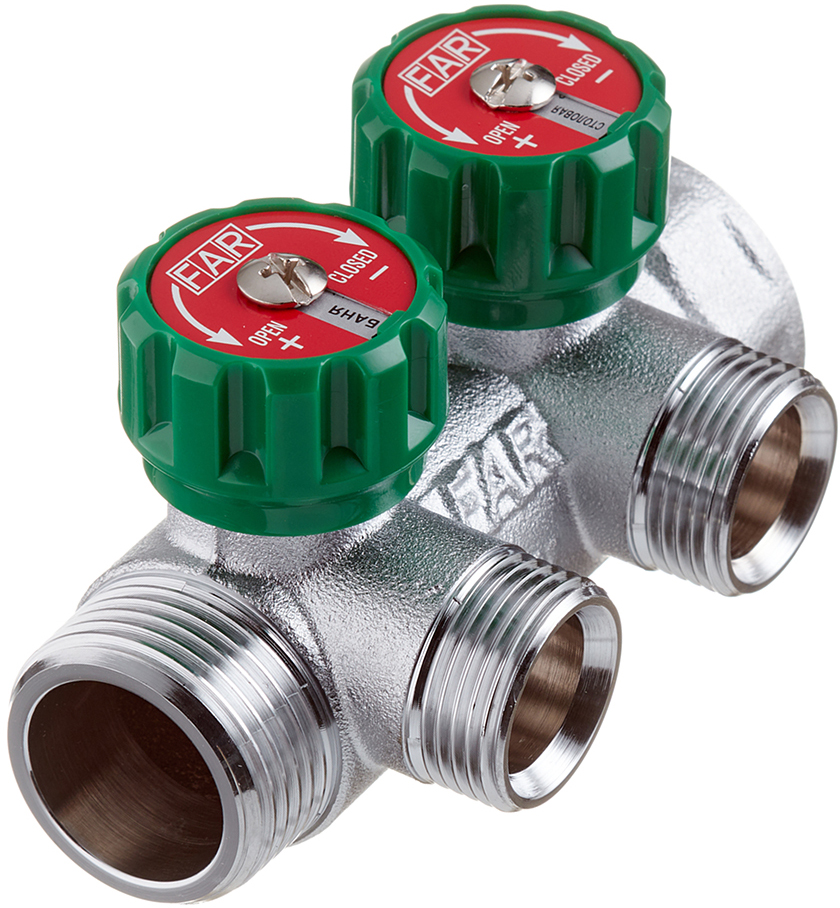

- Порты — они есть как на подающих, так и на обратных коллекторах. К каждому из портов подсоединяется труба для теплого пола или та, что идет к радиатору. Одна гребенка может иметь 2 и более отводов, что позволяет подключить соответствующее количество контуров, разделяя/объединяя поток теплоносителя.
- Клапаны для отвода воздуха помогают устранять воздух, который может скапливаться в процессе работы оборудования.
- Сливные клапаны предназначены для заполнения контуров теплоносителем и его слива при возникновении проблем в работе или необходимости обслуживания.
- Расходомер дает возможность регулировать количество теплоносителя, что циркулирует по системе, для изменения тепловой мощности. При установке модулей на каждом из портов, можно регулировать работу отдельных контуров.
- Использование сервоприводов и термостатов дает возможность контролировать температуру нагрева на соответствие целевым показателям и автоматически регулировать количество теплоносителя в трубах для обеспечения оптимальных характеристик.
- Смесительный блок обеспечивает поддержку целевой температуры в трубах за счет смешивания теплоносителя из прямого и обратного потоков.
Помимо многофункциональных модулей, есть простейшие коллекторы без возможности настраивать работу системы для отдельных зон. Однако более экономически эффективны и удобны для создания комфорта в жилых помещениях распределительные коллекторы для теплого пола, что оснащены расходомерами, термодатчиками и прочими элементами контроля за работой систем отопления.
Как отрегулировать теплый пол, используя различные элементы коллектора?
Температура теплоносителя, который нужен для эффективной работы радиаторов и теплого пола, кардинально различается. В батареи чаще всего подается жидкость, нагретая до +50 °C … +80 °C, в то время как для теплого пола температура теплоносителя должна быть +30 °C … +45 °C. В зависимости от того, обогревается объект только за счет теплого пола или же у вас установлены радиаторы, для нагрева используется низкотемпературный котел или стандартный, смесительные узлы для теплого пола, коллекторы механического типа или с блоками, автоматизирующими работу оборудования. Для каждого случая схемы управления температурой нагрева будут разными. Регулировка гребенки водяного теплого пола может выполняться за счет:
- изменения количества теплоносителя, что циркулирует внутри каждого из контуров. Управлять объемом потока можно вручную и автоматически;
- подмешивания теплоносителя с меньшей температурой (из обратного потока) к тому, что на подаче. В этом случае объем теплоносителя в контурах практически не изменяется.
Разберем, как настроить гребенку теплого пола в каждом из случаев.

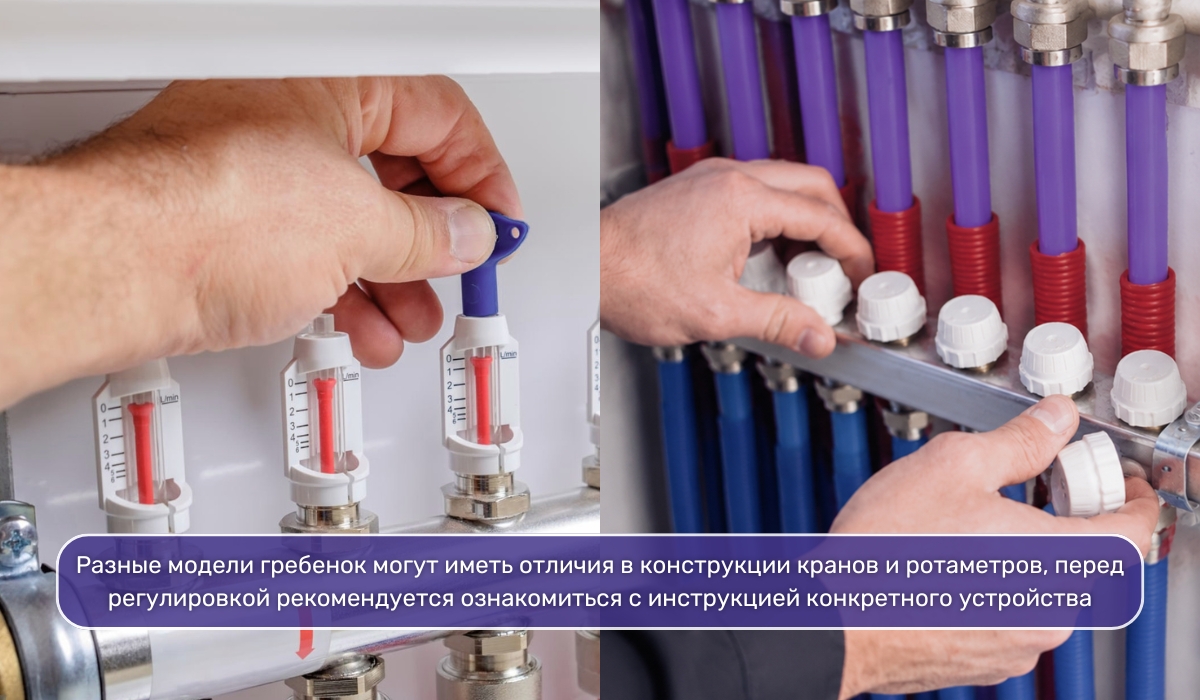

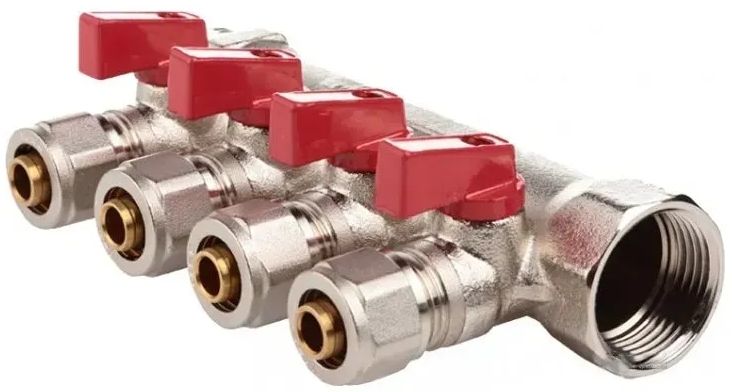

Ручная регулировка температуры теплого пола через настройку гребенок
На температуру теплоносителя, что циркулирует по системе отопления, влияет множество факторов, среди которых не последнюю роль играет то, как выполнена теплоизоляция для теплого пола, уровень теплопотерь помещения (погода за окном), уровень теплопроводности напольного покрытия. Один из наиболее бюджетных способ управления системами обогрева — регулировка теплого пола кранами, которые установлены на каждом из портов гребенки. Такое решение относится к бюджетным, так как при монтаже не нужны термодатчики и автоматические системы управления, настройка гребенки теплого пола выполняются пользователями. Чтобы упростить процесс регулировки, на коллекторе может быть установлен расходомер теплого пола (инструкция по эксплуатации ротаметров достаточно простая, но ознакомиться с ней рекомендуем в обязательном порядке). Ротаметр помогает визуально контролировать работу системы. Хотя коллектор теплого пола, регулировка которого выполняется вручную, чаще всего имеет доступную стоимость, надежен и долговечен, так как не имеет электронных компонентов, все же он имеет ряд недостатков. Например, его монтаж не обеспечивает точного поддержания целевых температур и требует регулярного участия пользователей в работе систем отопления. При изменении внешних условий, настройка расходомера теплого пола каждый раз проводится человеком (даже для малейших корректив нужно участие пользователей).
Если регулировка теплых полов будет выполняться вами впервые, изучите техническую документацию, которая шла в комплекте с оборудованием. Перед тем как настроить расходомер теплого пола, важно равномерно распределить воду по всем контурам, так как если этого не сделать, то часто поток заполняет полностью только те контуры, что короче. Для быстрого заполнения контуров необходимо полностью открыть клапаны на обратном потоке, снять защитный колпак (кольцо) с расходомера. Затем рекомендуется запустить циркуляционный насос для теплого пола, чтобы теплоноситель полностью заполнил все элементы.
Если у вас все звенья системы имеют разную длину, балансировку нужно начинать с той части, где контур самый длинный. После выполнения настроек необходимо зафиксировать расходомеры и установить назад все элементы коллекторов, что были сняты в процессе балансировки. Перед тем как настроить расходомеры теплого пола убедитесь, что в системе нет воздуха и грязи, а после балансировки каждого участка убедитесь, что показания на всех отводах соответствуют требованиям. Затем выждите порядка 10 минут, чтобы система стабилизировалась. Когда выполняется регулировка коллектора с расходомерами, изменение на одном из участков цепи всегда приводит к тому, что параметры работы других контуров тоже изменяются.
Гребенка для теплого пола: регулировка посредством автоматизированных систем
Тем, кто стремится обеспечить максимальный комфорт, рекомендуем установить сервоприводы, термостаты и терморегуляторы для водяного теплого пола. Такое решение дает возможность:
- Контролировать в текущем времени температуру нагрева пола или воздуха.
- Корректировать работу системы, чтобы текущая температура соответствовала целевым показателям в момент возникновения такой потребности. Регулировка теплого пола термоголовкой будет выполняться автоматически.

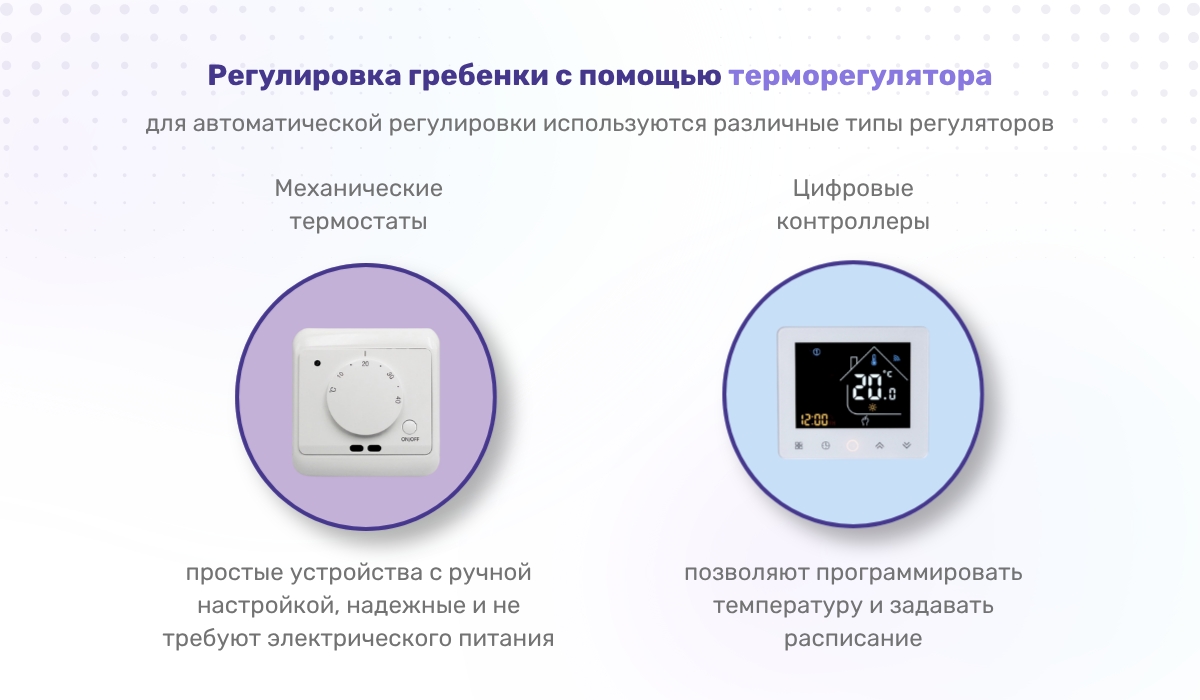

В таких системах вмешательство пользователя необходимо лишь на этапе запуска оборудования, когда проводится первая регулировка гребенки теплых полов, задаются целевые температурны. Следующее вмешательство может потребоваться, когда меняются цели и требования к микроклимату. Удобство настроек работы систем с сервоприводами и термоголовками зависит от того, какой тип термостата вами выбран:
- механические модели, на корпусе которых есть поворотный регулятор для выбора параметров. Это простейшие модели, которые доступны по цене, долговечны и надежны (не имеют встроенной электроники);
- электронные модули часто комплектуются дисплеями для удобства настроек, оснащены кнопками или сенсорами для выбора целевых показателей. Такие элементы стоят ненамного дороже механических, дают возможность задавать более точные настройки;
- программируемые варианты, которые имеют расширенный функционал. Хотя они стоят дороже прочих, вы можете запрограммировать изменение температуры нагрева в зависимости от времени суток, дней недели, погоды на улице и прочих параметров.
В большинстве случаев владельцы помещений могут самостоятельно решить как будут работать теплые полы, регулировка температуры не вызывает сложностей, но если вы не уверены в своих знаниях и возможностях, лучше обратитесь к профильным специалистам.
Как правильно настроить коллектор теплого пола, работающего с трехходовым клапаном?
Перед тем как отрегулировать теплый пол на гребенке, важно проанализировать сколько контуров подключено к одному коллектору, какова их длина, какой перепад температур между вводами в начале обратной ветки и в конце. Если настройка выполняется вручную и параметры корректируются в процессе эксплуатации, проверять температуру нужно после того, как теплоноситель обновится в каждом контуре не менее 3 раз. Ускорить процесс помогут грамотно выбранные и установленные в соответствующих местах насосные группы для водяного теплого пола. Регулировка теплого пола расходомерами должна обеспечить результат, при котором температура обратки будет ниже, чем у подаваемого теплоносителя. Оптимальную разницу температур необходимо рассчитывать для каждого объекта индивидуально, с учетом характеристик пола, уровня теплоизоляции, целевых показателей температуры, мощности используемых модулей. В большинстве случаев достаточно разницы температур между прямым и обратным потоками 5-10 °C.
Регулировка гребенки отопления при условии использования автоматических модулей управления требует меньше усилий. Как правило, в таких системах задается целевая температура для терморегулирующей головки или устанавливаются соответствующие режимы на программаторе. Детальные рекомендации о работе терморегуляторов и программаторов есть в инструкции к технике.
Что необходимо учитывать перед тем, как отрегулировать водяной теплый пол?
Чтобы обогрев помещения был эффективным и экономически выгодным, не достаточно правильно выбрать надежный теплый пол и корректно выполнить монтаж. Помимо этого необходимо разобраться как правильно настроить гребенку теплого пола, чтобы помещение прогревалось равномерно до комфортной температуры.
Перед тем как регулировать расходомеры на коллекторе, специалисты могут выполнять расчеты оптимальной скорости движения теплоносителя. Для этого длину петель делят на 40 — эмпирический коэффициент, отражающий усредненные показатели (теплоемкость воды, уровень теплоотдачи трубопроводов, разности температур, прочее). Эти расчеты являются ориентировочными и подлежат корректировке при настройке.
Например, при длине контура 100 м, расчетная скорость перемещения теплоносителя (расход) составит 100 / 40 = 2,5 л/мин. С этого параметра стоит начать регулировать расходомер теплого пола, настройка может завершиться как с этим значением, так и с показателями в диапазоне 2-3 л/мин. Окончательные параметры зависят от состояния узлов системы, правильности подбора компонентов.
Если теплый пол плохо греет, с причинами нужно разбираться в индивидуальном порядке, так как в некоторых случаях достаточно промыть трубы и коллектор от загрязнений, а в других необходима установка более мощных насосов или замена модулей. При выборе, монтаже и регулировке водяного теплого пола, важно учесть множество факторов, среди которых:
- Назначение помещения — для жилых комнат оптимальная температура пола +20-+28 °C, для совмещенных санузлов и ванных +24-+26 °C, для кухонь, туалетов +19-+21 °C, для коридоров и прихожих +18-+20 °C.
- Тип напольного покрытия — ламинат и паркет не желательно прогревать выше +27 °C, пол с керамической плиткой можно прогревать до +28-+30 °C, для линолеума оптимальный нагрев +25-+26 °C, для наливного пола +28-+30 °C.
- Размещение крупногабаритных объектов, находящихся близко к полу (закрывающих значительную площадь) и техники, особенно если она в процессе работы выделяет тепло.
Если на вашем объекте организовано комбинированное отопление или же здание имеет значительную площадь и количество коллекторов, желательно чтобы настройка теплого пола с расходомерами выполнялась профессионалами, хотябы первичная. Надеемся, наша статья помогла вам понять как отрегулировать гребенку теплого пола, чтобы обеспечить максимально комфортный микроклимат с минимальными затратами, а также понять какая из коллекторных систем для вас оптимальна. Если у вас остались вопросы по характеристикам коллекторов и прочих комплектующих, вы можете обратиться за консультацией в шоурумы ВЕНКОН, по телефону или онлайн. Наши эксперты знают все про современные системы отопления. Тем, кто местом для проживания выбрал Киев, с монтажом теплого пола и разработкой проекта отопительных систем могут помочь инженеры ВЕНКОН.
