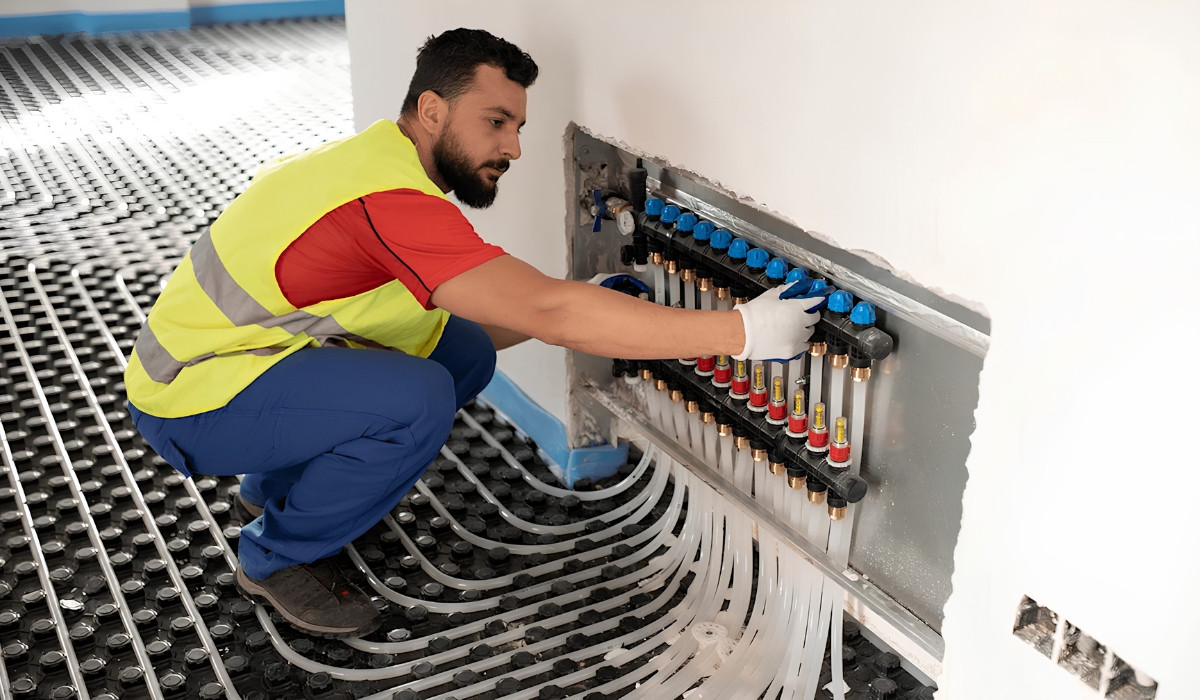

Регулювання та контроль роботи колекторів для теплої підлоги: забезпечення комфортного мікроклімату
Зростання цін на теплоносії, а також прагнення створити комфортний мікроклімат у приміщеннях сприяли тому, що власники будинків все частіше приймають рішення купити теплу підлогу водяну, яка буде використовуватися як додаткове або основне джерело тепла. Незалежно від того, яку зі схем укладання контурів ви оберете, чи будуть крім теплої підлоги використовуватися радіатори, монтаж у більшості випадків виконується з використанням колекторів (гребінок). При грамотному виборі гребінки дають можливість:
- регулювати розподіл теплоносія, який після нагрівання переміщується по системі, та збирати зворотний потік для транспортування до теплогенератора;
- налаштовувати температуру та інтенсивність потоку для системи обігріву. Рішення про те, як налаштувати теплу підлогу, через термостатичні клапани або витратоміри, чи будуть для кожного контуру свої параметри або загальні для всіх, приймається індивідуально;
- розповітрювати систему через повітряні клапани — можна виконати для окремих ділянок, не чекаючи, поки повітря переміститься до котла або розширювального бака;
- заповнювати контури теплоносієм та зливати його для обслуговування окремих ділянок системи.

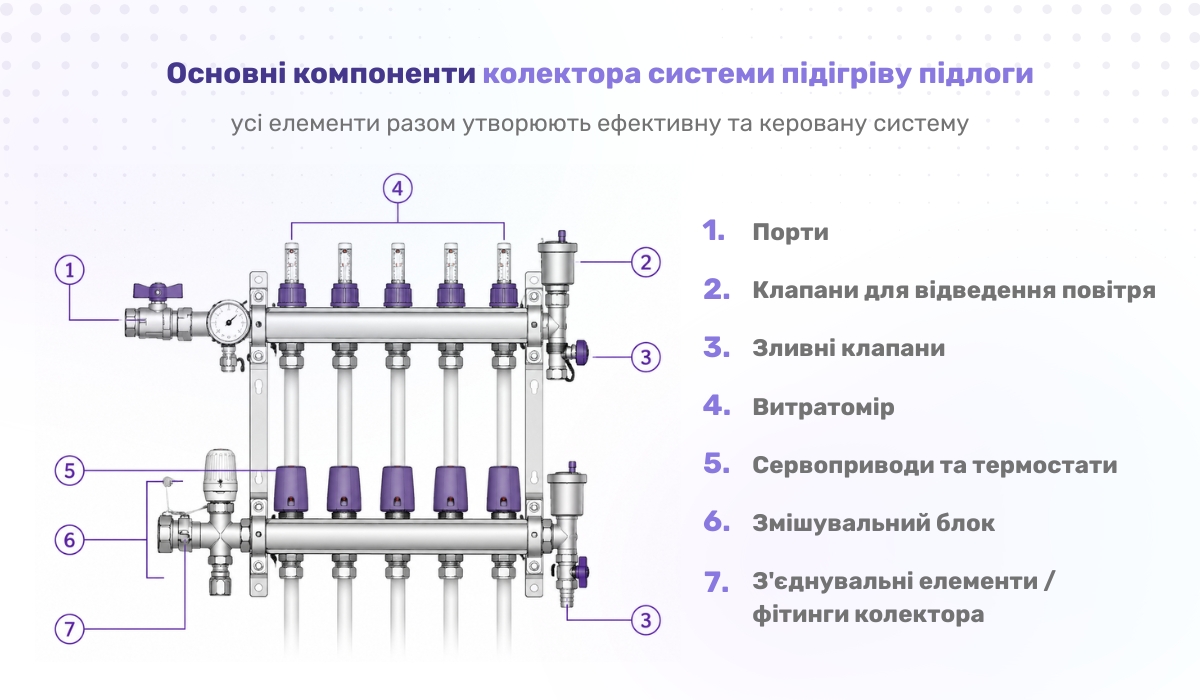

Як бачите, налаштування теплої підлоги можна виконувати не тільки регулюючи температуру теплоносія на етапі подачі від теплогенеруючого модуля, але й безпосередньо на колекторах. Хоча пристрої, представлені на ринку, відрізняються конфігурацією, комплектацією, матеріалами та іншими характеристиками, все ж основні складові частини у них схожі. Щоб краще зрозуміти, як регулювати теплу підлогу на гребінці, розберемо принцип дії основних вузлів колектора:

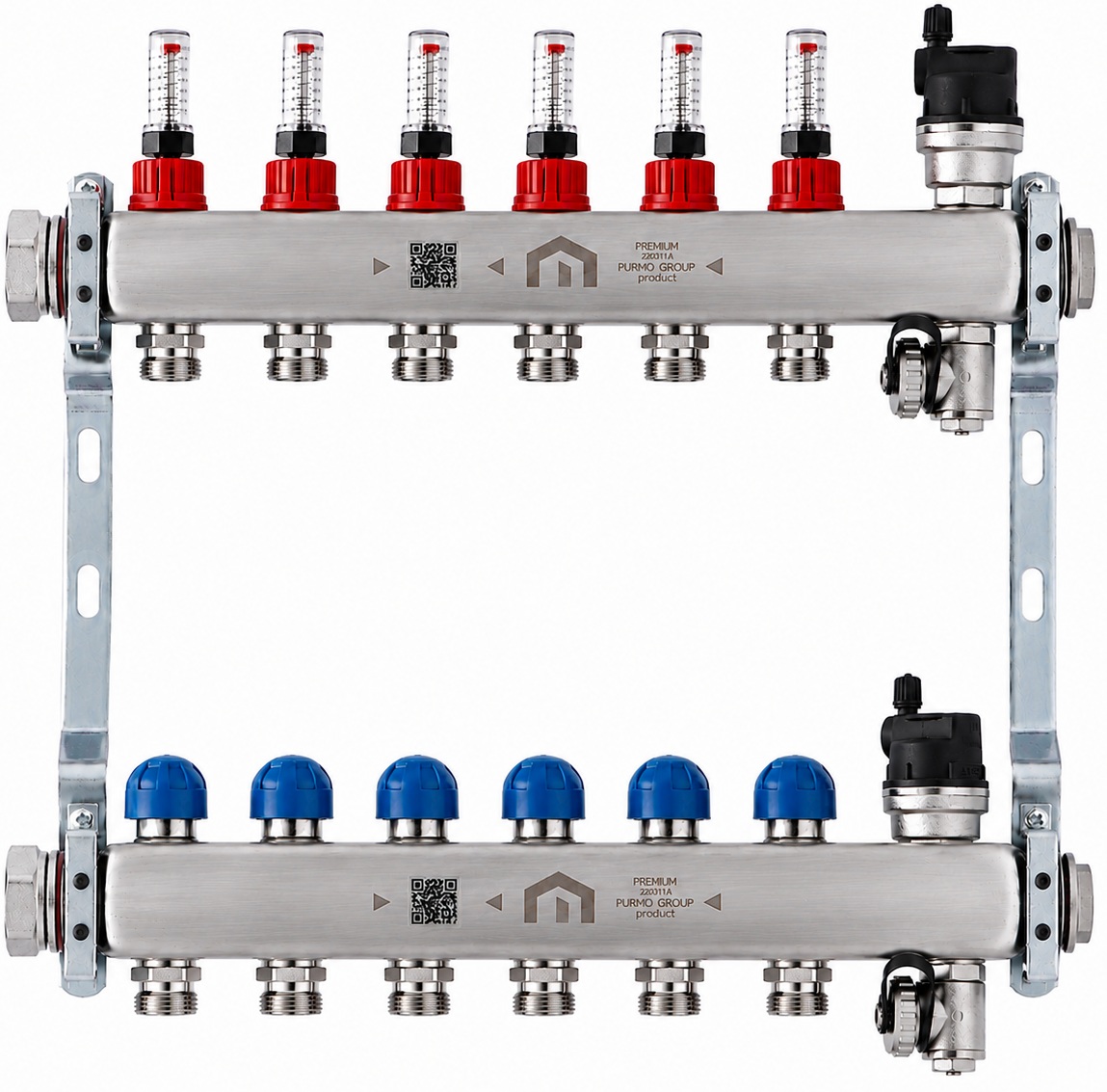

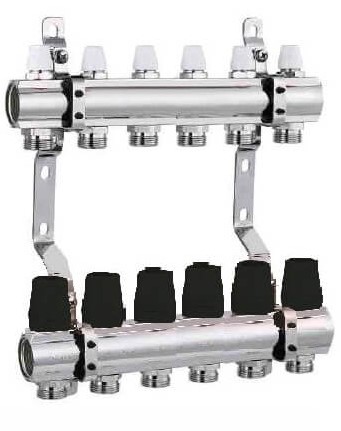

- Порти — вони є як зі сторони подання, так і на зворотних колекторах. До кожного з портів під'єднується труба для теплої підлоги або та, що йде до радіатора. Одна гребінка може мати 2 та більше відводів, що дозволяє під’єднати відповідну кількість контурів, розділяючи/об'єднуючи потік теплоносія.
- Клапани для відведення повітря допомагають усувати повітря, яке може накопичуватися в процесі роботи обладнання.
- Зливні клапани призначені для заповнення контурів теплоносієм та його зливу, при виникненні проблем у роботі або необхідності обслуговування.

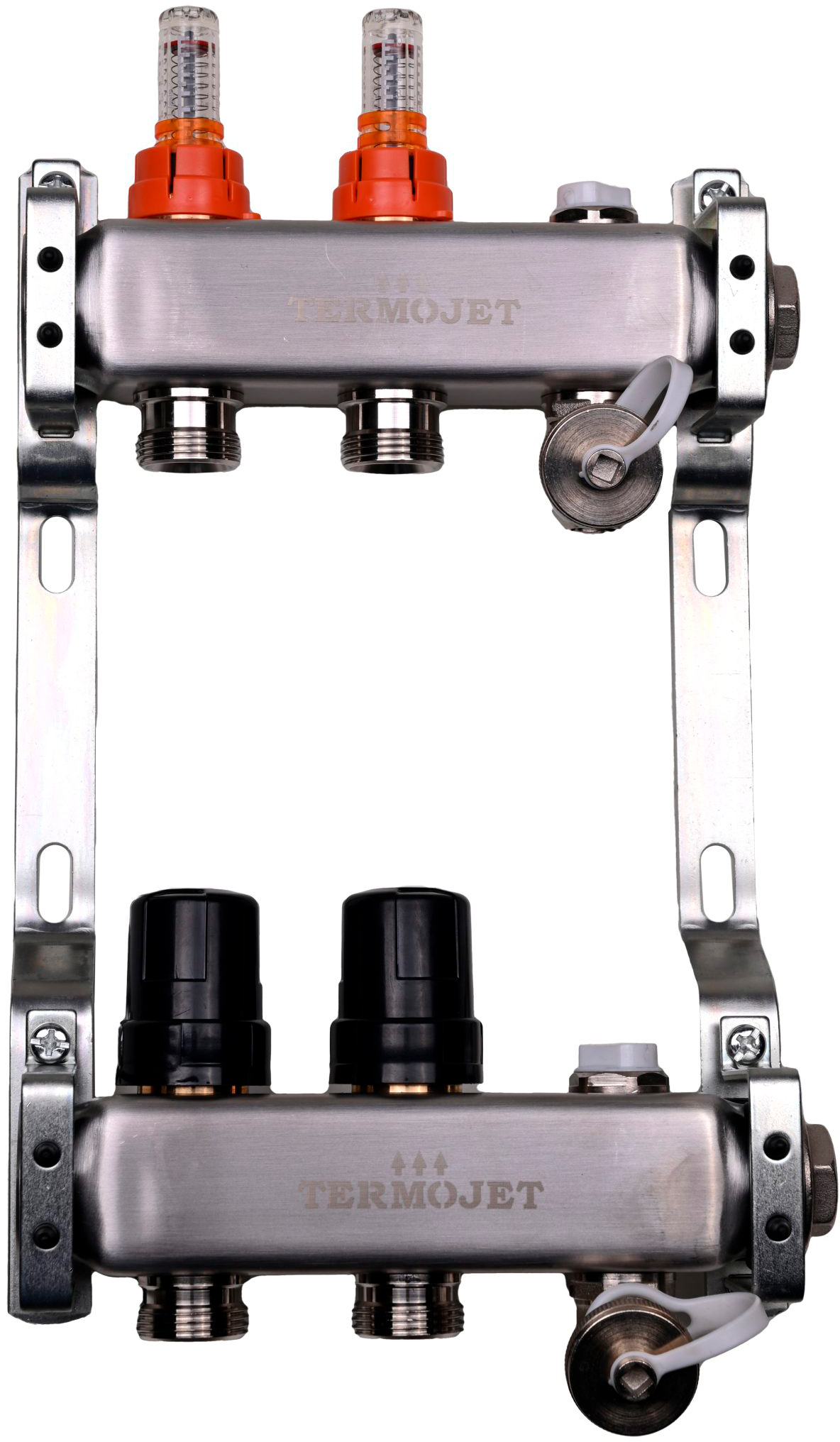

- Витратомір дає можливість регулювати кількість теплоносія, що циркулює по системі, для зміни теплової потужності. При установці модулів на кожному з портів, можна регулювати роботу окремих контурів.

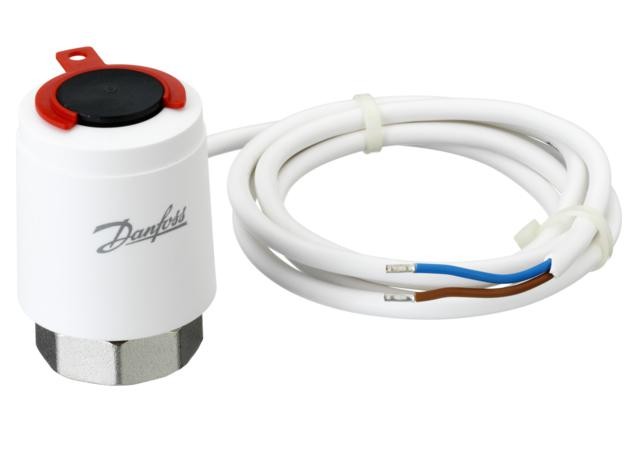

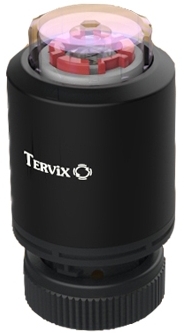

- Використання сервоприводів та термостатів дає можливість контролювати температуру нагріву на відповідність цільовим показникам та автоматично регулювати кількість теплоносія в трубах для забезпечення оптимальних характеристик.
- Змішувальний блок забезпечує підтримку цільової температури в трубах внаслідок змішування теплоносія з прямого та зворотного потоків.

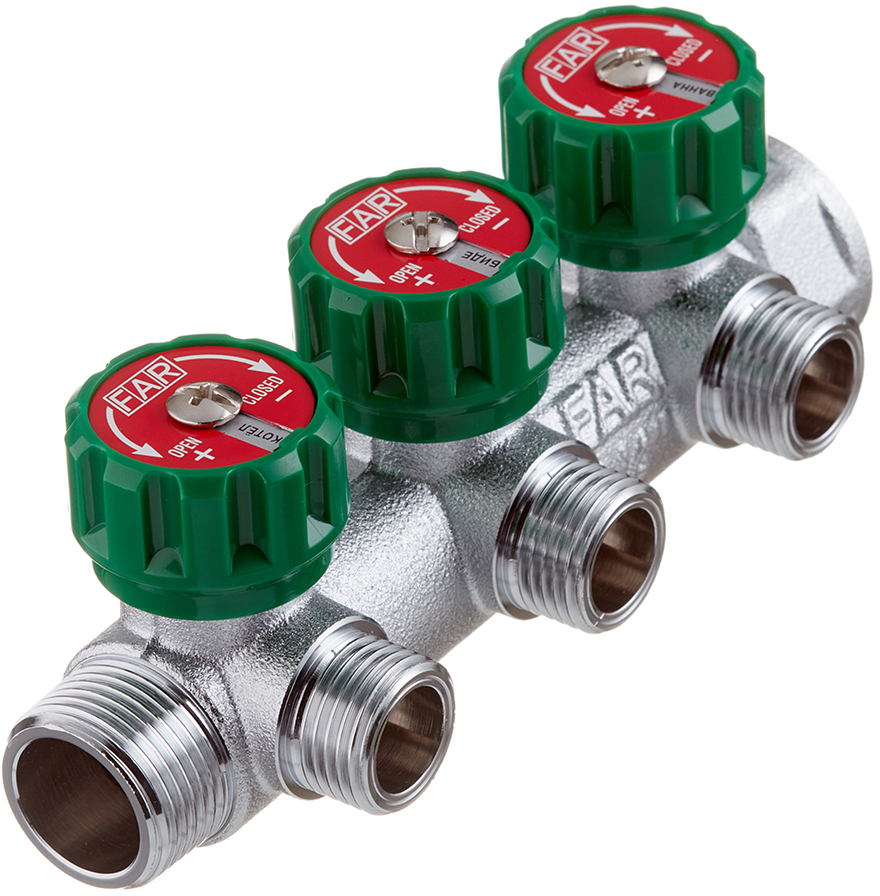

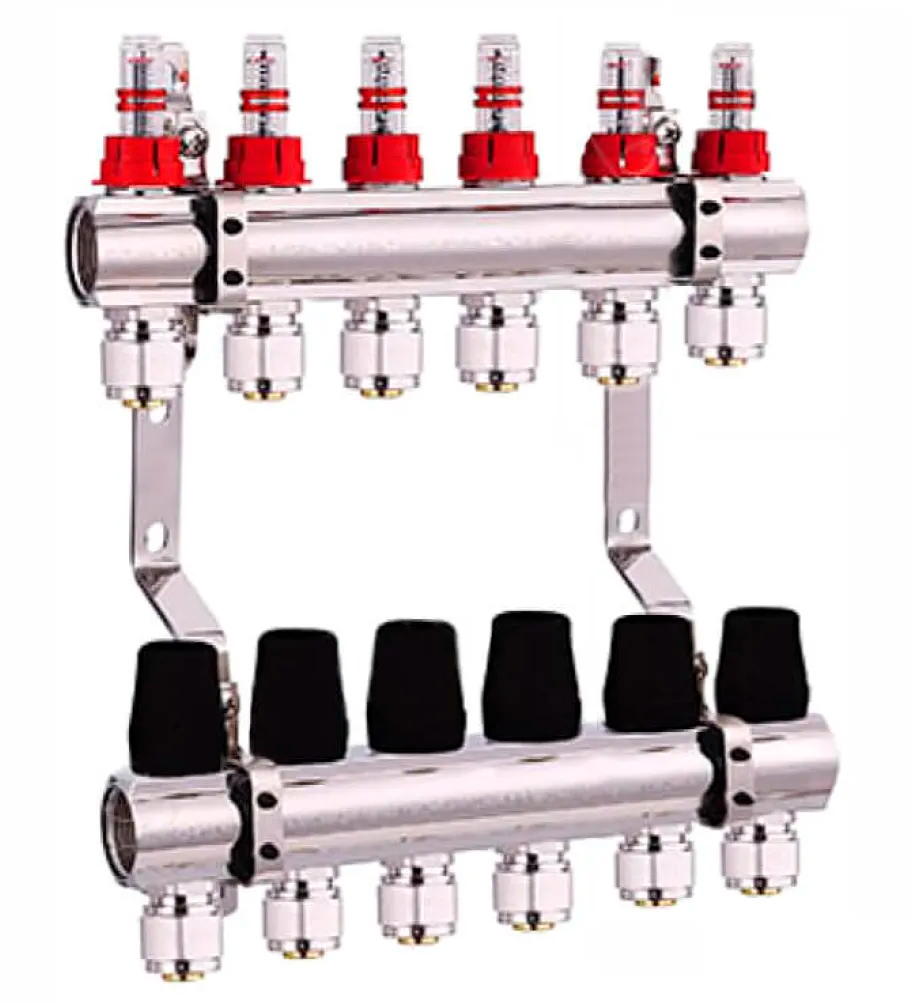

Крім багатофункціональних модулів, існують найпростіші колектори без можливості налаштовувати роботу системи для окремих зон. Однак більш економічно ефективними та зручними для створення комфорту в житлових приміщеннях є розподільні колектори для теплої підлоги, які оснащені витратомірами, термодатчиками та іншими елементами контролю за роботою систем опалення.
Як відрегулювати теплу підлогу за допомогою різних елементів колектора?
Температура теплоносія, необхідного для ефективної роботи радіаторів та теплої підлоги, кардинально відрізняється. У батареї найчастіше подається рідина, нагріта до +50 °C … +80 °C, тоді як для теплої підлоги температура теплоносія повинна становити +30 °C … +45 °C. Залежно від того, чи обігріваються приміщення лише коштом теплої підлоги, чи у вас встановлені радіатори, для нагріву використовується низькотемпературний котел або стандартний, змішувальні вузли для теплої підлоги, колектори механічного типу або з блоками, що автоматизують роботу обладнання. Для кожного випадку схеми керування температурою нагріву будуть різними. Регулювання гребінки водяної теплої підлоги може здійснюватися шляхом:
- зміни кількості теплоносія, що циркулює всередині кожного з контурів. Керувати об'ємом потоку можна вручну та автоматично;
- підмішування теплоносія з нижчою температурою (зі зворотного потоку) до того, що подається. У цьому випадку об'єм теплоносія в контурах практично не змінюється.
Розберемо, як налаштувати гребінку теплої підлоги в кожному з випадків.

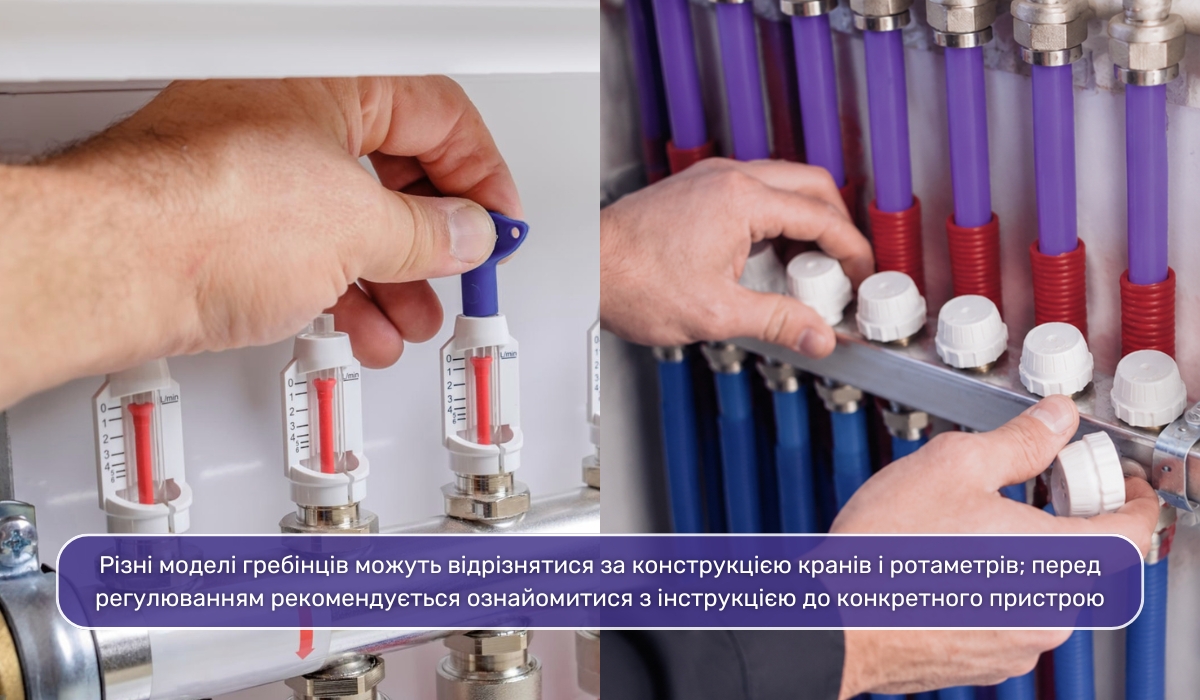

Ручне регулювання температури теплої підлоги через налаштування гребінок
На температуру теплоносія, що циркулює по системі опалення, впливає безліч факторів, серед яких не останню роль відіграє те, як виконана теплоізоляція для теплої підлоги, рівень тепловтрат приміщення (погода за вікном), рівень теплопровідності підлогового покриття. Один з найбільш бюджетних способів керування системами обігріву — регулювання теплої підлоги кранами, які встановлені на кожному з портів гребінки. Таке рішення відноситься до бюджетних, оскільки при монтажі не потрібні термодатчики та автоматичні системи керування, налаштування гребінки теплої підлоги виконується користувачами. Щоб спростити процес регулювання, на колекторі може бути встановлений витратомір теплої підлоги (інструкція з експлуатації ротаметрів досить проста, але ознайомитися з нею рекомендуємо в обов'язковому порядку). Ротаметр допомагає візуально контролювати роботу системи. Хоча колектор теплої підлоги, регулювання якого виконується вручну, найчастіше має доступну вартість, є надійним та довговічним, оскільки не має електронних компонентів, все ж він має ряд недоліків. Наприклад, його монтаж не забезпечує точного підтримання цільових температур та вимагає регулярної участі користувачів у роботі систем опалення. При зміні зовнішніх умов налаштування витратоміра теплої підлоги, щоразу проводиться людиною (навіть для найменших корективів потрібна участь користувачів).
Якщо регулювання теплої підлоги ви виконуєте вперше, вивчіть технічну документацію, яка йшла в комплекті з обладнанням. Перед тим як налаштувати витратомір теплої підлоги, важливо рівномірно розподілити воду по всіх контурах, оскільки якщо цього не зробити, то часто потік повністю заповнює лише ті контури, що коротші. Для швидкого заповнення контурів необхідно повністю відкрити клапани на зворотному потоці, зняти захисний ковпачок (кільце) з витратоміра. Потім рекомендується запустити циркуляційний насос для теплої підлоги, щоб теплоносій повністю заповнив усі елементи.
Якщо у вас усі ланки системи мають різну довжину, балансування потрібно починати з тієї частини, де контур найдовший. Після виконання налаштувань необхідно зафіксувати витратоміри та встановити назад усі елементи колекторів, що були зняті в процесі балансування. Перед тим як налаштувати витратоміри теплої підлоги, переконайтеся, що в системі немає повітря та бруду, а після балансування кожної ділянки переконайтеся, що показання на всіх відводах відповідають вимогам. Потім зачекайте близько 10 хвилин, щоб система стабілізувалася. Коли виконується регулювання колектора з витратомірами, зміна на одній з ділянок ланцюга завжди призводить до того, що параметри роботи інших контурів теж змінюються.
Гребінка для теплої підлоги: регулювання за допомогою автоматизованих систем
Тим, хто прагне забезпечити максимальний комфорт, рекомендуємо встановити сервоприводи, термостати та терморегулятори для водяної теплої підлоги. Таке рішення дає можливість:
- Контролювати в режимі реального часу температуру підлоги або повітря.
- Коригувати роботу системи, щоб поточна температура відповідала цільовим показникам у момент виникнення такої потреби. Регулювання теплої підлоги термоголовкою буде виконуватися автоматично.

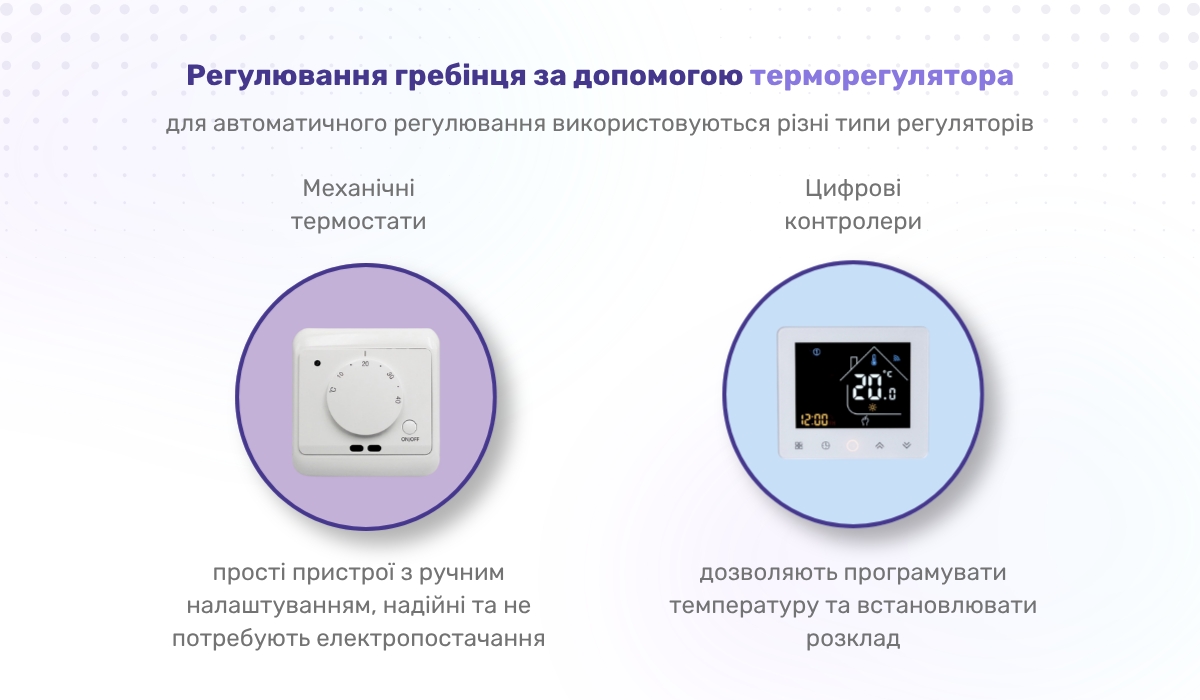

У таких системах втручання користувача необхідне лише на етапі запуску обладнання, коли проводиться перше регулювання гребінки теплої підлоги, задаються цільові температури. Наступне втручання може знадобитися, коли змінюються цілі та вимоги до мікроклімату. Зручність налаштувань роботи систем із сервоприводами та термоголовками залежить від того, який тип термостата ви обрали:

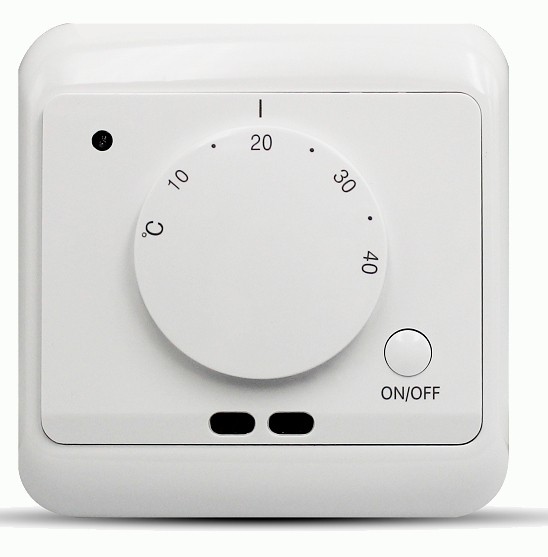

- механічні моделі, на корпусі яких є поворотний регулятор для вибору параметрів. Це найпростіші моделі, які доступні за ціною, довговічні та надійні (не мають вбудованої електроніки);

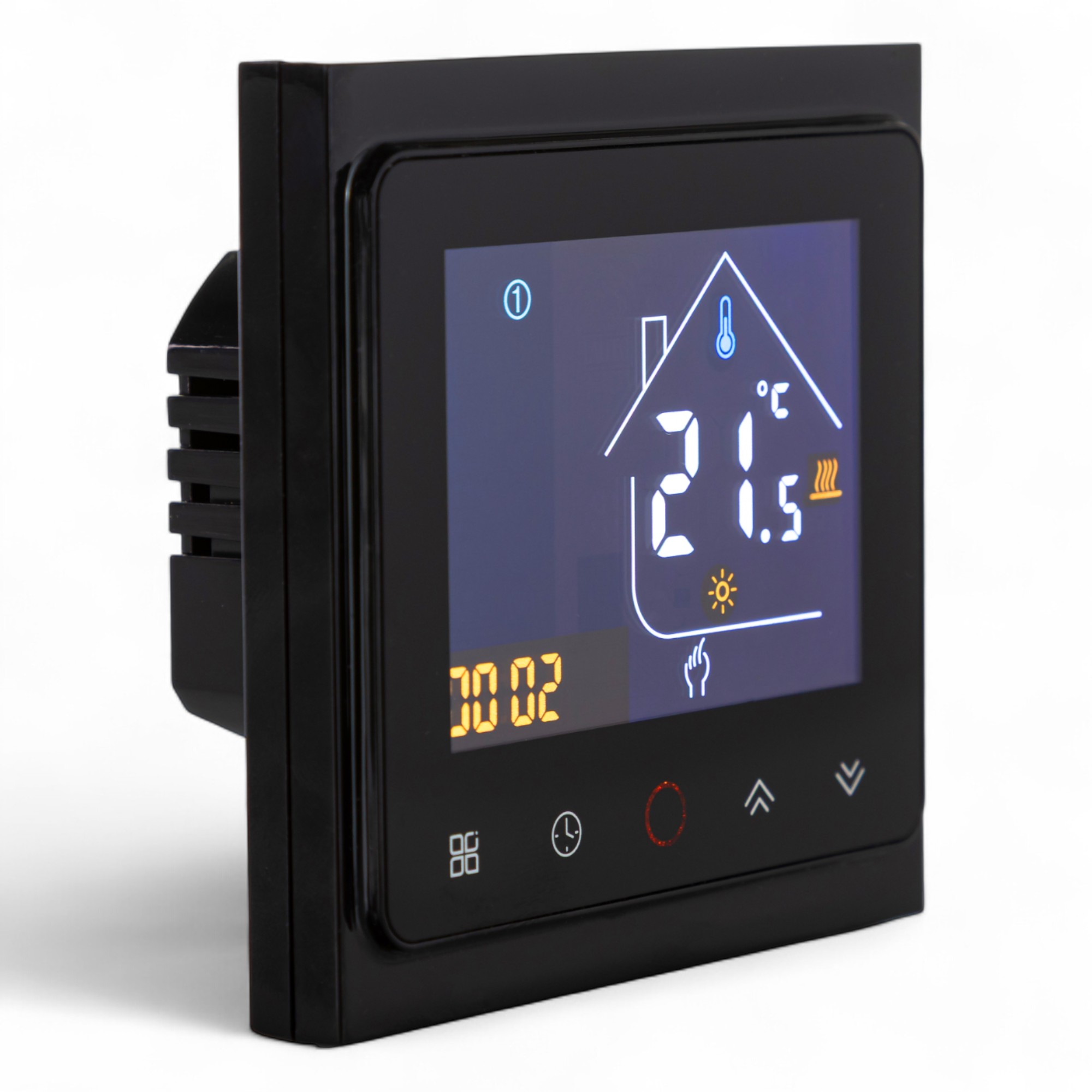

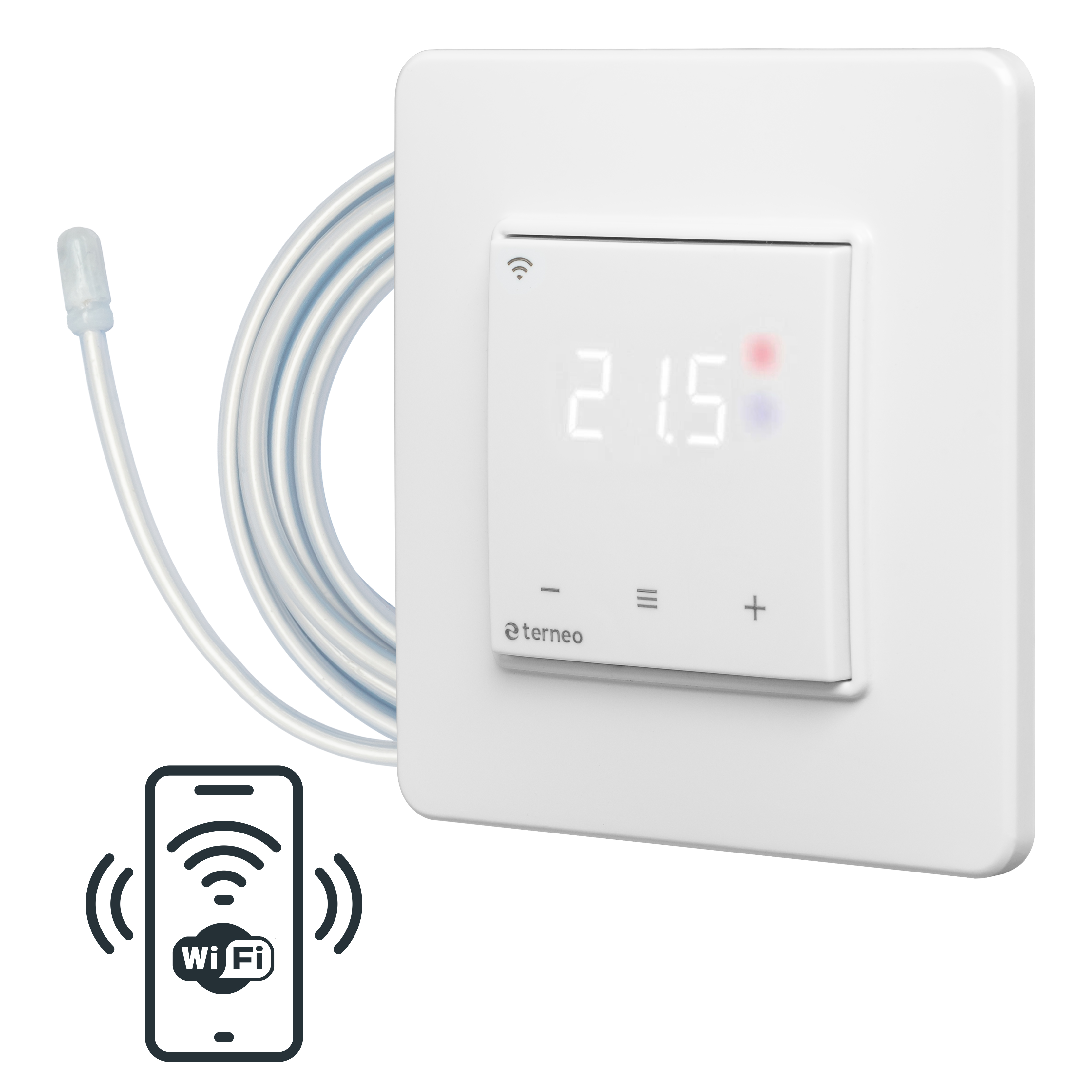

- електронні модулі часто комплектуються дисплеями для зручності налаштувань, оснащені кнопками або сенсорами для вибору цільових показників. Такі елементи коштують не набагато дорожче за механічні, дають можливість задавати більш точні налаштування;

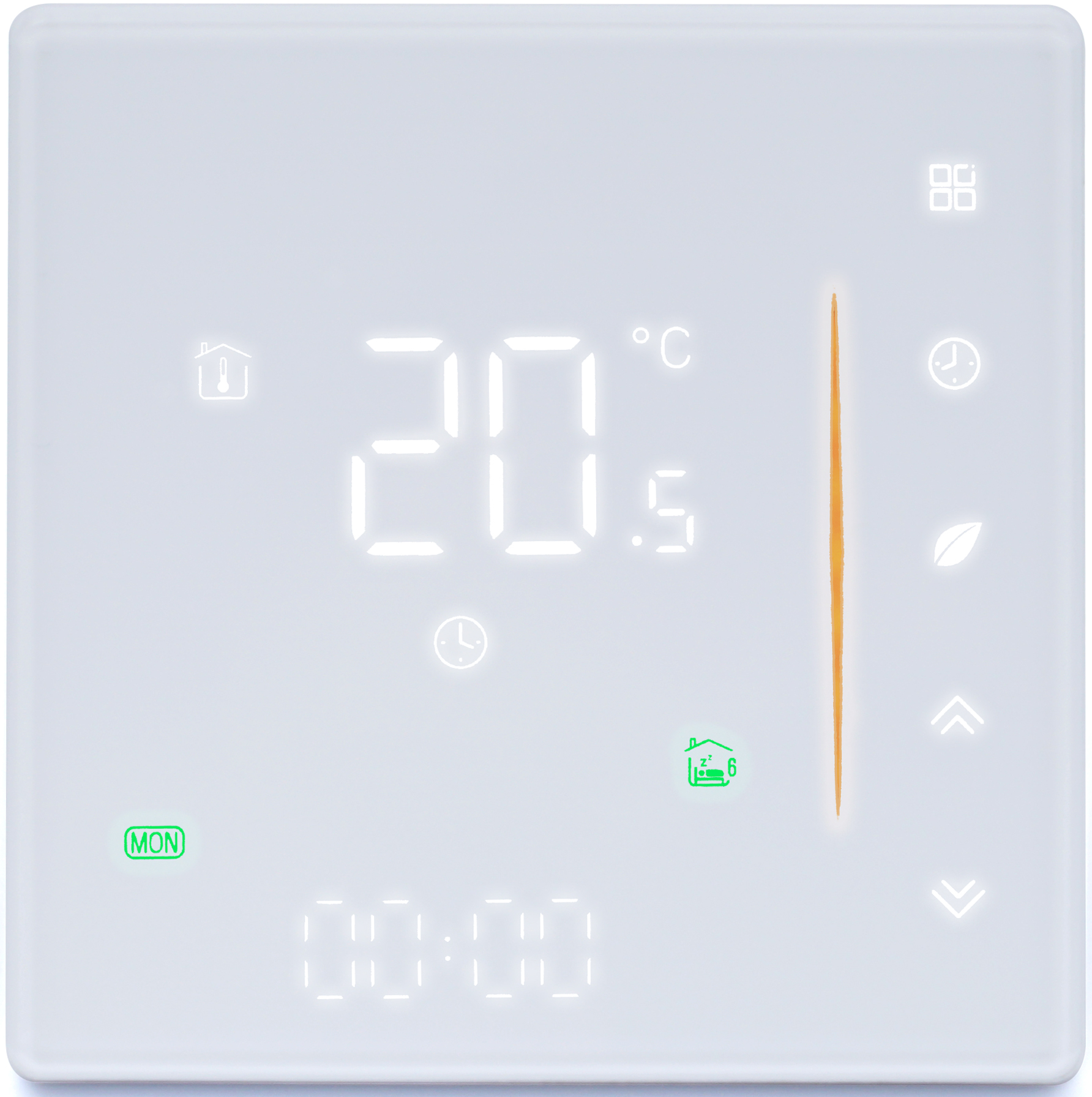

- програмовані варіанти, які мають розширений функціонал. Хоча вони коштують дорожче за інші, ви можете запрограмувати зміну температури нагріву залежно від часу доби, днів тижня, погоди на вулиці та інших параметрів.
У більшості випадків власники приміщень можуть самостійно вирішити, як працюватимуть теплі підлоги, регулювання температури не викликає складнощів, але якщо ви не впевнені у своїх знаннях та можливостях, краще зверніться до профільних фахівців.

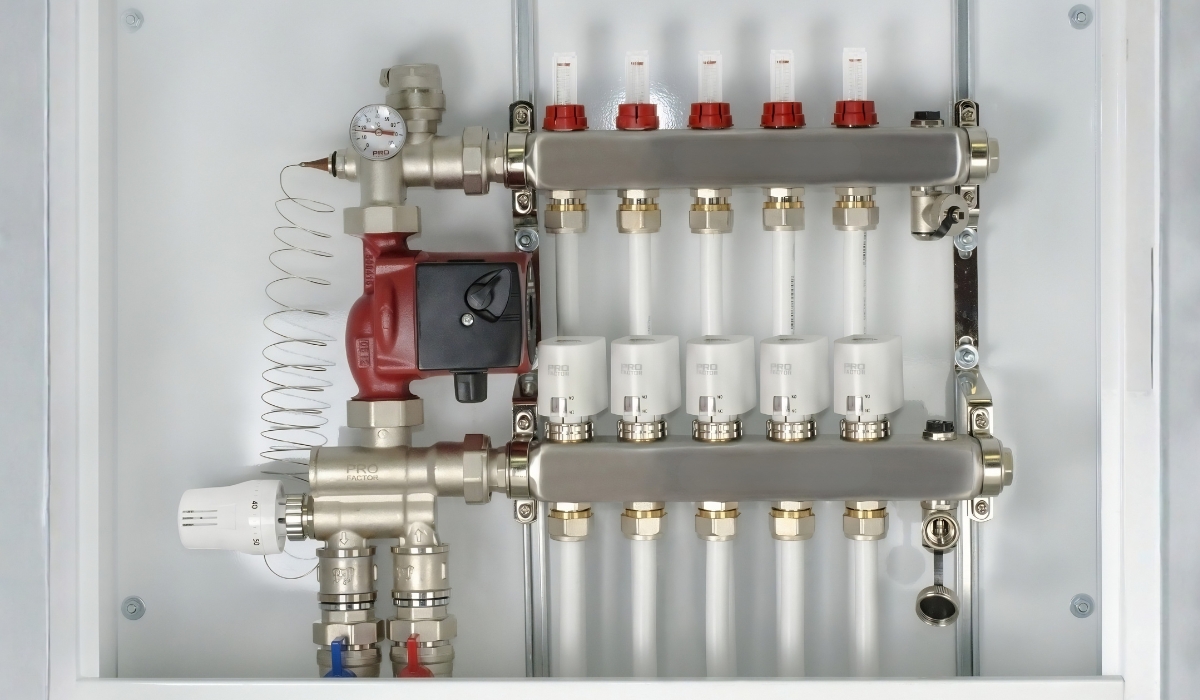

Як правильно налаштувати колектор теплої підлоги, що працює з триходовим клапаном?
Перед тим як відрегулювати теплу підлогу на гребінці, важливо проаналізувати, скільки контурів під’єднано до одного колектора, яка їх довжина, який перепад температур між вводами на початку зворотної гілки та в кінці. Якщо налаштування виконується вручну та параметри коригуються в процесі експлуатації, перевіряти температуру потрібно після того, як теплоносій оновиться в кожному контурі не менше 3 разів. Прискорити процес допоможуть грамотно підібрані та встановлені у відповідних місцях насосні групи для водяної системи теплої підлоги. Регулювання теплої підлоги витратомірами повинно забезпечити результат, при якому температура зворотного потоку буде нижчою, ніж у теплоносія, що подається. Оптимальну різницю температур необхідно розраховувати для кожного об'єкта індивідуально, з урахуванням характеристик підлоги, рівня теплоізоляції, цільових показників температури, потужності використовуваних модулів. У більшості випадків достатньо різниці температур між прямим та зворотним потоками 5-10 °C.
Регулювання гребінки опалення за умови використання автоматичних модулів керування вимагає менше зусиль. Як правило, в таких системах задається цільова температура для терморегулюючої головки або встановлюються відповідні режими на програматорі. Детальні рекомендації щодо роботи терморегуляторів та програматорів є в інструкції до техніки.
Що необхідно врахувати перед тим, як відрегулювати водяну теплу підлоги?
Щоб обігрів приміщення був ефективним та економічно вигідним, недостатньо лише правильно вибрати надійну теплу підлогу та правильно виконати монтаж. Крім того, необхідно розібратися, як правильно налаштувати гребінку теплої підлоги, щоб приміщення прогрівалося рівномірно до комфортної температури.
Перед тим як регулювати витратоміри на колекторі, фахівці можуть виконувати розрахунки оптимальної швидкості руху теплоносія. Для цього довжину петель ділять на 40 — емпіричний коефіцієнт, що відображає усереднені показники (теплоємність води, рівень тепловіддачі трубопроводів, різницю температур тощо). Ці розрахунки є орієнтовними та підлягають коригуванню під час налаштування.
Наприклад, при довжині контуру 100 м, розрахункова швидкість переміщення теплоносія (витрата) складе 100 / 40 = 2,5 л/хв. З цього параметра варто почати регулювати витратомір теплої підлоги, налаштування може завершитися як з цим значенням, так і з показниками в діапазоні 2-3 л/хв. Остаточні параметри залежать від стану вузлів системи, правильності підбору компонентів.
Якщо тепла підлога погано гріє, з причинами потрібно розбиратися в індивідуальному порядку, оскільки в деяких випадках достатньо промити труби та колектор від забруднень, а в інших необхідна установка більш потужних насосів або заміна модулів. При виборі, монтажі та регулюванні водяної теплої підлоги важливо врахувати безліч факторів, серед яких:
- Призначення приміщення — для житлових кімнат оптимальна температура підлоги +20-+28 °C, для суміщених санвузлів та ванних +24-+26 °C, для кухонь, туалетів +19-+21 °C, для коридорів та передпокоїв +18-+20 °C.
- Тип підлогового покриття — ламінат та паркет не бажано нагрівати вище +27 °C, підлогу з керамічною плиткою можна нагрівати до +28–+30 °C, для лінолеуму оптимальний нагрів +25–+26 °C, для наливної підлоги +28–+30 °C.
- Розміщення великогабаритних об'єктів, що знаходяться близько до підлоги (займають значну площу) та техніки, особливо якщо вона в процесі роботи виділяє тепло.
Якщо на вашому об'єкті організовано комбіноване опалення або ж будівля має значну площу та кількість колекторів, бажано, щоб налаштування теплої підлоги з витратомірами виконувалося професіоналами, хоча б первинне. Сподіваємося, наша стаття допомогла вам зрозуміти, як відрегулювати гребінку теплої підлоги, щоб забезпечити максимально комфортний мікроклімат з мінімальними витратами, а також зрозуміти, яка з колекторних систем для вас оптимальна. Якщо у вас залишилися питання щодо характеристик колекторів та інших комплектуючих, ви можете звернутися за консультацією до шоурумів ВЕНКОН, за телефоном або онлайн. Наші експерти знають все про сучасні системи опалення. Тим, хто обрав місцем проживання Київ, з монтажем теплої підлоги та розробкою проєкту опалювальних систем можуть допомогти інженери ВЕНКОН.
